Архитектурно строительный чертеж: Архитектурно-строительные чертежи и требования к ним » Лазерное сканирование и архитектурные обмеры в Санкт-Петербурге | Архитектурная Фотограмметрия

Архитектурно-строительный чертеж – Большая Энциклопедия Нефти и Газа, статья, страница 2

Cтраница 2

Генеральный план завода.  [16]

В состав рабочих чертежей на строительство здания входят общие архитектурно-строительные чертежи здания ( планы, фасады и разрезы) и в случае необходимости элементы планов, планы секций и фрагменты фасадов; чертежи и монтажные схемы фундаментов, перекрытий, стен, крыши; чертежи конструктивных элементов – узлов и деталей; чертежи санитарно-технических устройств и благоустройства территории.  [17]

Карточка-определитель работ и ресурсов.  [18]

В курсовом и дипломном проектировании исходными данными для разработки сетевых графиков служат архитектурно-строительные чертежи, по которым разрабатывается ППР.  [19]

В состав технического проекта входят планы, фасады и разрезы здания (

общие архитектурно-строительные чертежи), пояснительная записка и сметная стоимость строительства.  [20]

При проектировании новых объектов используют различные виды типовой проектной документации – применяют готовые архитектурно-строительные чертежи унифицированных типовых секций, готовые чертежи типовых конструкций и изделий, архитектурные и монтажные детали.  [21]

Примерный состав рабочих чертежей комплексных типовых проектов следующий: пояснительная записка, технологические и архитектурно-строительные чертежи, чертежи бетонных, железобетонных и стальных конструкций, чертежи по вентиляции и отоплению, кондиционированию воздуха, водопровода и канализации, электротехнике, связи и сигнализации, автоматизации производства.  [22]

Строительные чертежи, на которых изображены планы, разрезы и фасады здания, называются общими архитектурно-строительными чертежами

, так как они дают общее представление о здании – как о его внешнем виде, так и о внутреннем устройстве.  [23]

Разрез печи.  [24]

Для ускорения и облегчения процесса трубочистных работ, помимо чертежей печей, могут быть использованы архитектурно-строительные чертежи зданий: фасады, поэтажные планы и разрезы.  [25]

В зданиях и сооружениях, сдаваемых под монтаж электрооборудования, генподрядчиком должны быть выполнены предусмотренные архитектурно-строительными чертежами отверстия, борозды, ниши и гнезда в фундаментах, стенах, перегородках, перекрытиях и покрытиях, необходимые для монтажа электрооборудования и установочных изделий, прокладки труб для электропроводок и электрических сетей.  [26]

Что же касается центральной проекции, или перспективы, то она применима главным образом в

архитектурно-строительных чертежах.  [27]

Правила нанесения размеров для строительных чертежей в основном те же, что и для машиностроительных, но на архитектурно-строительных чертежах стрелки на концах размерных линий заменяют штрихами, нанесенными под углом 45 к размерным линиям.  [28]

При реконструкции существующих зданий, исполнительные чертежи которых, как правило, отсутствуют, приходится производить обмеры здания и составлять общие архитектурно-строительные чертежи.  [29]

После того как будут выполнены все необходимые монтажные проработки и получены решения смежников по всем инженерным коммуникациям установки, а также разработаны промежуточные архитектурно-строительные чертежи всех зданий и сооружений, проектировщик-монтажник приступает к разработке промежуточной ( уточненной) компоновки технологической установки. На данном этапе проектировщик-монтажник должен на основе собственных разработок, а также разработок смежников уточнить, дополнить и по возможности улучшить ранее принятые компоновочные решения.  [30]

Страницы:      1    2    3    4

Наука

Сведения об образовательной организации Абитуриентам Студентам Сотрудникам Карьера Профкомы Документы Военный учебный центр Внутренняя система оценки качества образования Бакалавриат Магистратура Аспирантура Часто задаваемые вопросы Перечень абитуриентов Приказы о зачислении История СмолГУ Основные сведения Структура и органы управления образовательной организацией Документы Образование Руководство. Педагогический (научно-педагогический) состав Материально-техническое обеспечение и оснащённость образовательного процесса Платные образовательные услуги Финансово-хозяйственная деятельность Вакантные места для приема (перевода) обучающихся Доступная среда Международное сотрудничество Образовательные стандарты и требования Стипендии и иные виды материальной поддержки Внутренняя система оценки качества образования Естественно-географический Искусства и дизайна Истории и права Психолого-педагогический Социологический Физико-математический Филологический Общеуниверситетские кафедры

Дополнительного образования Экономики и управления Профком работников Профком студентов Центр ‘Модуль’ СмолГУ Физико-математическая школа СмолГУ Социально-психологический центр Школа изобразительного искусства и дизайна Ученый совет Закупки СмолГУ Абитуриентам Международный отдел Новости университета Антитеррор Противодействие коррупции СмолГУ в СМИ Прямая линия с ректором Управление по связям с общественностью Научно-методический центр сопровождения педагогических работников Журнал ‘Известия Смоленского государственного университета’ Журнал ‘Региональные исследования’ Журнал ‘Туризм и региональное развитие’ Научно-образовательные центры Диссертационные советы Прикрепление лиц для подготовки диссертаций Отдел сопровождения НИР Студенческое научное общество Гранты, конкурсы, премии, стипендии, мероприятия Научный проект при поддержке Российского научного фонда Национальный проект «Наука и университеты» Стоимость обучения в СмолГУ по договорам Комиссия по переводу студентов с платного обучения на бесплатное Сведения о распределении стипендиального фонда Гранты Президента Российской Федерации Нормативные акты о студенческом общежитии Внеучебная работа Рейтинг преподавателей СмолГУ Военный учебный центр

Что такое строительный чертеж? – archisoup

Строительные чертежи могут показаться довольно сложными, если вы не знаете, как их читать, и для неподготовленного глаза могут показаться просто бессвязным беспорядком линий и форм.

Однако понимание их тонкостей является неотъемлемой частью работы архитектора , поскольку эти чертежи могут многое рассказать вам о проекте, как только вы научитесь их читать и создавать.

… Итак, в этой статье мы предоставим вам всю информацию, необходимую для понимания их сложности и того, как наилучшим образом представить ваш проект с помощью различных типов чертежей.

Во-первых…

Что такое строительные чертежи?

Строительный чертеж — это общий термин для технических чертежей (обычно всего набора чертежей), которые обеспечивают графическое представление и рекомендации для проекта, который должен быть построен.

Эти чертежи являются частью информации, подготовленной проектной группой, чтобы предоставить важные инструкции относительно предлагаемого здания и того, как оно должно быть построено.

архисоуп.

Остановить поиск блоков САПР!

Отформатируйте свои рисунки с помощью правильного набора инструментов. Этот шаблон САПР позволяет вам как дизайнеру уделять время тому, что действительно важно — дизайну!

Эти чертежи не являются эскизами или планами с грубыми размерами, они являются техническими и уточненными информационными документами, которые обеспечивают бесперебойную работу вашего проекта.

Мы должны убедиться, что эти чертежи содержат точные размеры, детали и соответствуют документу со спецификацией (документу, который влечет за собой предварительно согласованное качество изготовления, материалы и т. д.), включенному в контракт.

В зависимости от автора проекта и самого проекта спецификации могут быть также подробно описаны в строительных чертежах. Но лучше хранить эти документы отдельно, чтобы избежать несоответствия между ними, если в одном документе внесены изменения, а другой не обновлен.

Как упоминалось ранее, эти чертежи обычно состоят из набора, который включает в себя все планы этажей, несколько разрезов, фасады, структурные чертежи и т. д. Подробный обзор этих чертежей также обсуждается далее в этой статье.

Следует также помнить, что многие люди путаются, когда слышат слова «Чертеж» или «Архитектурный чертеж», хотя все они являются частью строительных чертежей.

На практике многие люди могут обращаться к каждому отдельному чертежу отдельно. Например, вместо того, чтобы говорить строительный чертеж, можно просто назвать его планом или фасадом в зависимости от того, о каком чертеже идет речь.

Какое значение имеют строительные чертежи?

Те из нас, кто раньше не сталкивался с этими рисунками, склонны упускать из виду важность информации, которую они предоставляют, даже если они являются обязательной частью проекта. Поскольку эти чертежи, по сути, можно рассматривать как карту, которая приведет строительную бригаду к успешному завершению проекта.

Строительные чертежи должны быть краткими и продуманными, так как они не только служат руководством для строительного процесса, но и имеют юридическое значение. Они включены в договор на строительство и тендерную документацию, что делает их жизненно важной частью соглашения между строительной компанией/подрядчиком и заказчиком.

В целом совершенно очевидно, что строительные чертежи являются неотъемлемой частью нашего проекта, поскольку они предоставляют подрядчику всю информацию, которая может потребоваться на месте. Они также предоставляют клиенту реалистичное изображение того, как будет выглядеть готовый продукт, и обеспечивают плавное выполнение дизайна.

Как делаются чертежи?

С течением времени изменилась архитектура и методы ее создания. До конца 1980-х годов большинство строительных чертежей делалось вручную, но в течение следующих нескольких лет цифровое проектирование стало широко распространяться в отрасли.

В настоящее время чертежи ручной работы встречаются редко, и большинство людей предпочитают делать эти чертежи с помощью какого-либо цифрового программного обеспечения, такого как AutoCAD, REVIT или Rhino и т. д.

Но все ли строительные чертежи сделаны архитекторами?

Хотя у архитектора может быть достаточно опыта для создания не только архитектурных чертежей (планов, разрезов и т. д.), но и структурных и механических (сантехнических/электрических) чертежей.

В основном это происходит в небольших проектах, иногда привлекаются внешние специалисты. Этот момент подробно рассматривается ниже.

Типы строительных чертежей

Как упоминалось ранее, обычно, когда мы говорим о строительных чертежах, мы имеем в виду планы, разрезы, схемы окон/дверей/отделки и фасады. Но иногда они могут включать информационные чертежи для других специалистов, такие как электрические планы, планы сантехники и детали системы HVAC (отопление, вентиляция и кондиционирование воздуха).

Точные составляющие набора варьируются от проекта к проекту, в зависимости от масштаба и спецификаций, а также потребностей клиента. В большинстве небольших проектов архитектор предоставляет клиенту все чертежи, необходимые для процесса строительства.

Но опять же, для сложных, крупномасштабных или специализированных проектов (например, крупных предприятий, аэропортов, торговых центров и т. д.) может потребоваться повышенный уровень информации и внешнее сотрудничество со специалистами.

Следовательно, конструкторская документация по этим проектам будет включать чертежи, которые могут не потребоваться в других проектах.

Для простоты понимания мы можем разделить эти чертежи на следующие категории:\

Архитектурные чертежи: План участка, планы этажей, разрезы, фасады, мебель, план, расписание дверей и окон.

Чертежи конструкций: Планы конструкций, подробные чертежи отдельных частей (стыков, соединений, фундамента, пола и т. д.). Планы крыши и потолка.

Механические чертежи: Включите информацию о механических работах, т.е. сантехника и канализация, ОВиКВ, противопожарная защита, транспорт (лифт, лифты, эскалаторы)

Имейте в виду, что эти категории не являются конкретными и могут пересекаться в различных точках проекта требует и/или разрешает.

Что можно узнать из строительного чертежа?

У каждого строительного чертежа есть свое назначение и конкретная информация, которую он содержит, но их всех объединяет то, что все они выполнены в масштабе. Например, 1/12” = 1’ (одна двенадцатая дюйма на бумаге будет равна одному футу на самом деле).

В следующей части подробно излагается информация, содержащаяся в различных строительных чертежах:

План участка

Проще говоря, «План» относится к виду объекта сверху, поэтому план участка представляет собой карту, показывающую предлагаемого сайта.

Создается после тщательного и тщательного анализа предлагаемой территории для строительства, и на ней отмечается новое строительство, это предоставляет подрядчику точные размеры, точку доступа, зелень, существующие физические особенности и другие детали участка. .

Чаще всего соседний контекст также включается в план участка, поскольку он может повлиять на функциональность предлагаемой конструкции/здания.

План этажа

План этажа представляет собой полностью подробную двухмерную карту внутренней части здания. Каждый этаж в здании имеет отдельные планы этажей, т.е. здание с 3 этажами будет иметь 3 отдельных плана этажей, каждый из которых детализирует компоненты соответствующего этажа. Этот план также предусматривает разделение каждой комнаты, т. е. дает аннотации для ванных комнат, спален, кухни и т. д.

На планах этажей указаны размеры стен, комнат, проемов (дверей, окон), а также расстановка мебели и конкретные материалы, которые следует использовать.

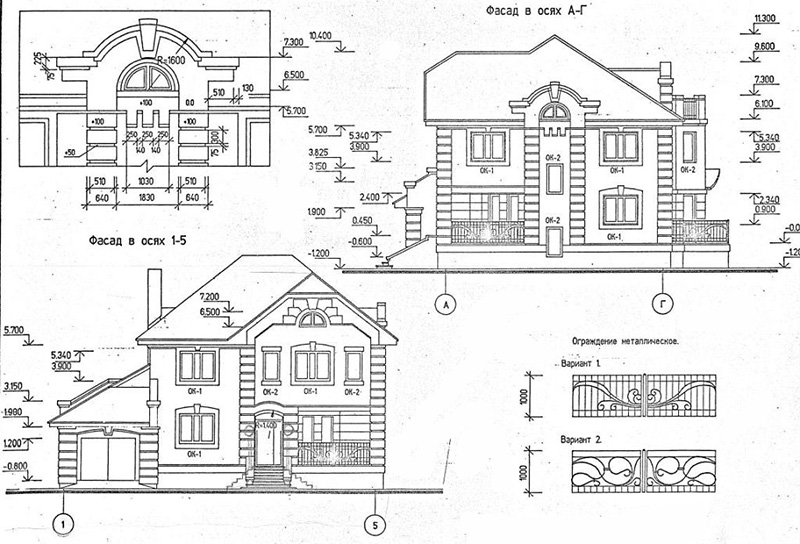

Фасады

Фасады, по сути, представляют собой обзор внешних поверхностей здания. Они нарисованы как вертикальное изображение здания, если смотреть прямо на него снаружи. Большинство зданий имеют 4 фасада, которые изображают экстерьер со всех четырех сторон.

Фасады полезны, потому что они не только определяют материал и детали высоты для здания, но также дают представление о том, как здание может выглядеть снаружи после того, как оно будет построено.

Разрезы

Разрезы являются чрезвычайно полезными чертежами, особенно когда вы имеете дело с несколькими этажами в проекте. Они похожи на фасады тем, что оба представляют собой вертикальное изображение проекта, но, как следует из названия, в разрезах отображается только определенная часть, а не весь вид.

Разрез дает нам скрытые детали, которые можно увидеть, если разрезать здание вертикально. Эти детали невероятно важны, поскольку они дают нам детализацию конструкции зданий (положение перемычек, фундамента, колонн, балок и т. д.).

архисоуп.

Детализация конструкции — это сложно!

Но это не обязательно!  – изучите и используйте стандартную библиотеку деталей, чтобы правильно создавать и формулировать строительные чертежи, которые работают.

Чертежи деталей

Так как в большинстве случаев масштаб чертежей настолько мал, что невозможно увидеть мельчайшие детали в различных компонентах. Для этого подрядчику и строителям предоставляются увеличенные чертежи именно этих компонентов.

Масштаб намного больше, чем у обычных чертежей (например, он может быть около 1 дюйм = 10 футов, в то время как обычные чертежи около 1 дюйм = 20 футов или 1 дюйм = 40 футов (для коммерческих проектов).

Детали включают детали оконных и дверных рам, лестниц, соединений и соединений между двумя компонентами Детальные чертежи различаются в каждом проекте в зависимости от того, что включает в себя этот проект

Например, детали винтовой лестницы будут полностью отличаться от деталей нормальная лестница

Расписание окон/дверей

Поскольку в здании будет несколько окон и дверей разных размеров в разных местах по всему дому, расписание окон и дверей прилагается к другим чертежам.

В графике будут подробно указаны все спецификации, касающиеся каждого окна или двери, которые должны быть установлены в здании. Графики окон обычно длиннее, чем графики дверей, и включают подробную информацию о размере, типе, местоположении, материальности и т. Д. Окна.

Спецификация дверей, с другой стороны, предоставит ту же информацию обо всех дверях, которые должны быть установлены. Предоставление строительной бригаде четко составленного графика облегчит их работу и обеспечит правильную установку двери или окна в здании.

Как читать строительные чертежи

И хотя чтение и понимание строительных чертежей может быть довольно сложным, особенно для новичка, этому нельзя научиться.

Так что, возможно, было бы неплохо прочитать несколько статей, таких как эта, и посмотреть информативные видеоролики (см. ссылки ниже), если вы хотите улучшить свое понимание строительных чертежей.

Если вы хотите узнать о строительном чертеже с самого начала, нажмите здесь, чтобы начать невероятно подробную и полезную серию на YouTube, которая охватывает все основы от начала до конца.

Видео не только позволяет вам научиться общаться со строительными чертежами на бумаге, но также рассказывает об общих терминах, которые используют профессионалы в этой области. Это видео может стать отличным началом обучения.

Если вы хотите более подробно узнать о различных видах строительных чертежей и о том, как проектная группа использует чертежи для общения со строительной бригадой, это видео будет хорошей идеей, особенно для новичков в этой области. и хотят ознакомиться с рабочей динамикой строительных чертежей.

Рабочие чертежи и строительные чертежи

Мы понимаем, что многие из вас задаются одним и тем же вопросом: чем рабочий чертеж отличается от строительного, верно? Что ж, рабочий чертеж можно рассматривать как подмножество, поскольку основное отличие возникает на этапе проектирования, когда проектные чертежи превращаются в подробный и точный комплект строительной документации.

Эти чертежи со спецификациями содержат все детали и примечания, объясняющие застройщику весь замысел конструкции. Одним из ключевых отличий рабочих чертежей является необходимость время от времени пересматривать их в конце проекта для создания исполнительных чертежей.

Рабочие чертежи, строительные чертежи и исполнительные чертежи

Рабочие чертежи, строительные чертежи и исполнительные чертежи — все это неотъемлемые части процесса строительства, и если вы участвуете в архитектуре, проектировании и строительстве (AEC). вы, скорее всего, знакомы с ними.

Поскольку мы кратко обсудили здесь строительные чертежи, мы рассмотрим рабочие чертежи и исполнительные чертежи и поговорим о них и их различиях.

Заводские чертежи – Также известные как сборные чертежи – это подробные планы и эскизы, которые предоставляют изготовителю необходимую информацию об изготовлении, сборке и установке компонентов конструкции.

Они считаются надстройкой или подробным чертежом компонента, в основном используемого в стальных деталях, дверных и оконных деталях, а также в механических, электрических и сантехнических компонентах (MEP).

Эти чертежи подготавливаются до этапа строительства и объединяются со строительными чертежами, чтобы каждый член команды находился на одной странице.

Исполнительные чертежи – Они называются учетными чертежами, поскольку представляют собой пересмотренный набор чертежей, представляемых подрядчиком по завершении проекта или конкретной работы.

Предоставляют комплект документов, отражающих все изменения, внесенные в чертежи на протяжении всего процесса строительства. Окончательные исполнительные чертежи содержат все фактические размеры и характеристики конструкции.

Он содержит модификации, изменения полей, изменения рабочих чертежей, изменения конструкции и прочие работы. В основном ими занимаются подрядчики и строители. Они полезны для будущего развития и реконструкции конструкции.

Обозначения на строительных чертежах

Один строительный чертеж часто должен содержать множество различных наборов информации, которые должны быть легко читаемыми и исполняемыми. Символы на чертежах обеспечивают превосходный метод записи подробной информации, не загромождая чертеж и, следовательно, сохраняя его удобочитаемость.

Вообще говоря, существует универсальный набор символов, стандартов рисования и маркеров, которые архитекторы используют для представления чего угодно, от масштабной линейки и северной точки до подвесного светильника и розетки, которые вместе с более чем 325 блоками САПР мы предоставляем в нашем AutoCAD. Набор шаблонов ниже:

archisoup.

Хватит искать блоки САПР!

Отформатируйте свои рисунки с помощью правильного набора инструментов. Этот шаблон САПР позволяет вам как дизайнеру уделять время тому, что действительно важно — дизайну!

Часто задаваемые вопросы о строительных чертежах

Какие существуют 6 типов строительных чертежей?

Строительные чертежи представляют собой набор технических чертежей, которые используются для представления проекта и конструкции здания или другого сооружения. Обычно существует шесть типов строительных чертежей, которые используются в процессе проектирования и строительства:

1. Архитектурные чертежи : Эти чертежи показывают общую планировку и дизайн здания, включая планы этажей, фасады и разрезы.
2. Чертежи конструкций : На этих чертежах показана конструкция здания, включая фундамент, балки, колонны и другие конструктивные элементы.
3. Электрические чертежи : На этих чертежах показаны электрические системы здания, включая расположение розеток, выключателей и осветительных приборов.
4. Механические чертежи : На этих чертежах показаны системы отопления, вентиляции и кондиционирования воздуха (HVAC) здания.
5. Сантехнические чертежи : На этих чертежах показаны водопроводные системы здания, включая расположение труб, арматуры и приборов.
6. Чертежи противопожарной защиты : На этих чертежах показаны системы противопожарной защиты здания, включая расположение спринклеров, сигнализаций и огнетушителей.

Вместе эти строительные чертежи обеспечивают детальное и всестороннее представление здания или сооружения, включая его дизайн, компоновку и системы. Они используются архитекторами, инженерами, подрядчиками и другими специалистами, участвующими в процессе проектирования и строительства, чтобы гарантировать, что здание построено в соответствии с планами и спецификациями.

Из каких 5 частей состоит строительный чертеж?

Строительные чертежи обычно состоят из нескольких различных частей, которые содержат подробную информацию о конструкции и конструкции здания или другой конструкции. Пять основных частей строительного чертежа:

1. Основная надпись : это раздел в нижней части чертежа, который содержит информацию о чертеже, такую ​​как название, дата, масштаб и номер чертежа.
2. Легенда : Это список символов и сокращений, используемых на чертеже для обозначения различных элементов или функций.
3. Примечания : Это письменные инструкции или пояснения, содержащие дополнительную информацию о чертеже.
4. Размеры : Это числовые значения, которые определяют размер и расположение элементов или элементов на чертеже.
5. Чертеж : Это основная часть чертежа, на которой показана планировка и конструкция здания или сооружения, включая планы этажей, фасады и разрезы.

Вместе эти пять частей строительного чертежа обеспечивают всестороннее представление здания или сооружения, включая его дизайн, компоновку и технические характеристики. Они используются архитекторами, инженерами, подрядчиками и другими специалистами, участвующими в процессе проектирования и строительства, чтобы гарантировать, что здание построено в соответствии с планами и спецификациями.

Как называется строительный чертеж?

Строительные чертежи – это технические чертежи, которые используются для сообщения проекта и конструкции здания или другой конструкции. Они также известны как «чертежи» или «архитектурные планы».

Строительные чертежи обычно включают в себя различные типы чертежей, такие как планы этажей, фасады, разрезы и детали, которые показывают планировку, дизайн и технические характеристики здания или сооружения. Они могут также включать другие типы чертежей, такие как электрические, механические, сантехнические и противопожарные чертежи, которые показывают различные системы и особенности здания.

Строительные чертежи используются архитекторами, инженерами, подрядчиками и другими специалистами, участвующими в процессе проектирования и строительства, для передачи информации о проекте и конструкции здания или сооружения. Они также используются строительными чиновниками и другими регулирующими органами для обеспечения того, чтобы здание было построено в соответствии с местными строительными нормами и правилами.

Кто готовит строительные чертежи?

Строительные чертежи обычно готовятся архитекторами, инженерами или другими специалистами, имеющими образование в области проектирования и строительства.

Архитекторы несут ответственность за проектирование общей планировки и внешнего вида здания или другой конструкции, включая планы этажей, фасады и разрезы. Они также могут участвовать в подготовке других типов строительных чертежей, таких как электрические, механические, сантехнические и противопожарные чертежи, которые показывают различные системы и особенности здания.

Инженеры, такие как инженеры-конструкторы, инженеры-электрики, инженеры-механики и инженеры-сантехники, несут ответственность за проектирование различных систем и элементов здания или другой конструкции. Они готовят строительные чертежи, которые показывают компоновку и конструкцию этих систем и их функций, а также любые необходимые расчеты и спецификации.

Строительные чертежи также могут быть подготовлены чертежниками или техниками, которые используют программное обеспечение автоматизированного проектирования (САПР) для создания чертежей на основе проекта и спецификаций, предоставленных архитектором или инженером.

Строительные чертежи являются важной частью процесса проектирования и строительства, поскольку они обеспечивают детальное и всестороннее представление здания или конструкции и используются всеми сторонами, участвующими в проекте, для обеспечения того, чтобы здание было построено в соответствии с планами и Характеристики.

Итак… строительные чертежи важны?

Практически невозможно переоценить значение строительных чертежей в процессе проектирования и строительства. Через них сообщается все, что запланировано в проекте, и все, что может быть изменено в построенной структуре.

Это документ о дизайне, коммуникативное изображение и юридический документ, обязательный в области архитектуры и строительства.

В целом не будет ошибкой сказать, что строительные чертежи имеют решающее значение для успешного завершения проекта, и без них было бы невозможно выполнять строительные работы.

Приложение F – Контрольный список – Внутренняя проверка чертежей: архитектурные

Примечания
См. рекомендуемую процедуру проверки в главах 3.8 – Управление рисками и профессиональная ответственность , которым следует неукоснительно следовать. Основной целью этого контрольного списка является обеспечение качества. Проверка должна начинаться на ранней стадии подготовки строительных чертежей и продолжаться на протяжении всей их разработки. Скорректируйте процесс рецензирования в соответствии с типом/размером проекта.

См. также Приложения J, K, L и M – Контрольный список – Информация по безопасности жизнедеятельности, которую необходимо включить в чертежи в этой главе, в которых рассматриваются вопросы строительных норм и правил, большинство из которых здесь не повторяются. Вопросы безопасности жизнедеятельности следует учитывать на этапах проектирования и проверять на ранних этапах процесса рассмотрения.

Этот контрольный список расположен под названиями чертежей, на которых обычно помещается информация для проверки.

Этот контрольный список ограничен информацией, которая показана/детализирована на чертежах. Там, где это уместно, приводятся некоторые перекрестные ссылки на спецификации. Пункты, которые являются основной обязанностью соответствующих инженеров-консультантов, отмечаются под соответствующими заголовками чертежей в качестве напоминания архитектору о необходимости просмотреть их и убедиться в отсутствии противоречий между архитектурными и инженерными чертежами.

Комментарии, разъяснения или рекомендации выделены курсивом .

Использование косой черты (/) означает и или или .

Основная надпись

Титульный лист (дополнительно)

План участка

Примечание. план.

Примечание: Укажите данные, взятые из плана съемки/другую информацию, предоставленную клиентом, включая имя геодезиста и название/номер/дату чертежа.

Примечание: Укажите источник(и) другой информации. Сверьте всю существующую информацию с источниками и убедитесь, что она ориентирована так же, как планы этажей.

План объекта: Существующие условия

План объекта: Новое строительство

Ключевой план(ы)

1 Информация на планах должна быть отмечена, если не используется.

Планы сноса: для проектов реконструкции

Планы этажей

Примечание: Включите все элементы, указанные в ключевых планах, если ключевые планы не используются.

Нажмите, чтобы просмотреть полный контрольный список в формате PDF

План крыши

Примечание: Такая же ориентация, как и на планах этажей, и линия соответствия, когда план крыши разделен на сегменты, показанные на отдельных чертежных листах.

Планы потолков в отражении

Примечание: Ориентация такая же, как и на планах этажей. Проверьте совпадение с самыми последними планами этажей и совместите линии, когда планы потолка разделены на сегменты, показанные на отдельных чертежных листах.

Секции здания

Примечание: Каждая секция идентифицируется по номеру ссылки. Проверьте перекрестные ссылки на чертежи местоположения.

Фасады

Примечание: Если форма здания сложная, части фасада обозначены буквой или цифрой на схеме расположения в основной надписи и соответствуют линии, когда фасады разделены на сегменты.

Детали: секции стен

Крупномасштабные детали: Оболочка здания/Условия сборки

Примечание: Убедитесь, что все условия, требующие уточнения, подробно описаны.

Подробные планы этажей/связанные внутренние фасады

Примечание: Убедитесь, что все области, требующие разъяснения, детализированы. Обеспечьте план-развертку сложных областей.

Внутренние фасады

Примечание: Убедитесь, что все области, требующие уточнения, детализированы.

Детали окна/двери

Примечание: Убедитесь, что все области, требующие уточнения, детализированы.

Детали лестницы/пандуса

Примечание: Убедитесь, что все условия, требующие уточнения, подробно описаны в планах.

Перекрёстные ссылки на крупные детали.

Секции

Лифты/эскалаторы

Примечание: Убедитесь, что все области, требующие уточнения, детализированы.

Шкафы

Примечание: Убедитесь, что все области, требующие разъяснения, подробно описаны.
