Как рассчитать сайдинг и фасадные панели. Часть 2

Часть вторая (первая часть здесь)

Расчёт расходных материалов к сайдингу



1. Теплоизоляция ЭКОВЕР 1000х600х50
     Толщина 50мм – Общая площадь/7,2= кол-во упаковок
     Толщина 100мм – Общая площадь/7,2 х 2 = кол-во упаковок

1.1 Теплоизоляция ТехноБлокСтандарт 1200*600*50 (0,288м3/упак 8 плит)

     Толщина 50мм – Общая площадь/5,76 = кол-во упаковок
     Толщина 100мм – Общая площадь/5,76 х 2 = кол-во упаковок

Считаем без окон!!!

1.2 Теплоизоляция ТехноБлокСтандарт 1200*600*100 (0,288м3/упак 4 плиты)
     Толщина 100мм – Общая площадь/2,88 = кол-во упаковок

1.3 Теплоизоляция ТехноБлокСтандарт 1200*600*50 (0,432м3/упак 12 плит)

     Толщина 50мм – Общая площадь/8,64 = кол-во упаковок
     Толщина 100мм – Общая площадь/8,64 х 2 = кол-во упаковок

1. 4 Теплоизоляция ТехноБлокСтандарт 1200*600*100 (0,432м3/упак 6 плит)

     Толщина 100мм – Общая площадь/4,32= кол-во упаковок

2. Парогидроизоляция Ондутис, Тайвек (если сайдинг с утеплением, обязательно)
     Общая площадь/75 = кол-во рулонов

3. Дюбель с пластиковым гвоздём для крепления утеплителя к стене (Зонтики, Грибки). Отгружаются поштучно

     Утепление 50мм – рассчитываем дюбеля (грибки) 10х90мм  – 1кв.м. – 5шт.      Отгружаются поштучно (кратно 50шт)
     Утепление 100мм – рассчитываем дюбеля (грибки) 10х140мм  – 1кв.м. – 5шт.

4. Профиля, подвесы

Для сайдинга

Профиль 60х27 – монтируется вертикально через 40см, длина профиля 3м. Также требуются на окна и двери по периметру.
Профиль 27х28 – монтируется горизонтально – Периметр дома/3= кол-во профиля, длина профиля 3м..

Считаем только сверху и снизу.

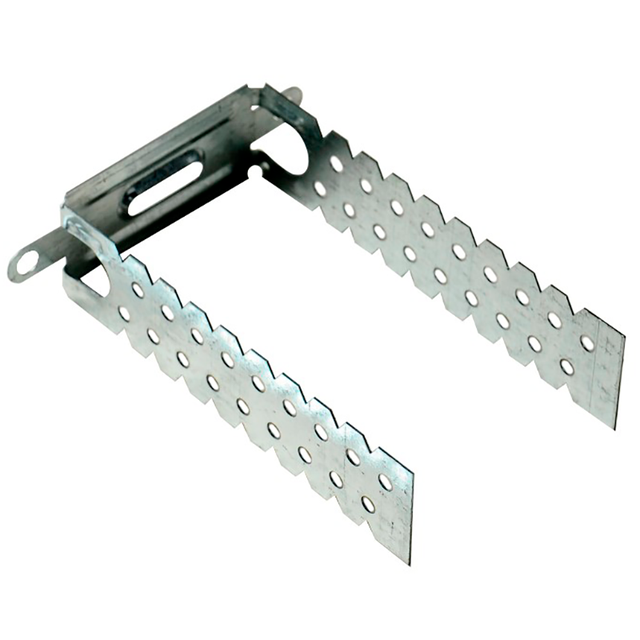

Подвес – кол-во профиля (60х27) х 4 = кол-во подвесов

Для Фасадных панелей

Профиль 60х27 – монтируется вертикально через 40-50см, длина профиля 3м.

Также профиль 60*27 монтируется горизонтально согласно шага панели.

Также требуются на окна и двери по периметру.
Профиль 27х28 – монтируется горизонтально – Периметр дома/3= кол-во профиля, длина профиля 3м..
Подвес – кол-во вертикального профиля (60х27) х 4 = кол-во подвесов, минимум два.

Если дом дерево, то саморезы для подвесов.

Если дом каменный, то дюбеля для подвесов.

60*27 можно запас до 15%.


5. Саморез (семечки) – отгружаются упаковками (уп.1000шт.)
     На 1 подвес – 2шт.
     На 1 панель сайдинга – 6шт. На 1 фасадную панель 4 шт.

     На металл сайдинг на 1 кв.м. 10шт, плюс запас 20%.




6. Дюбель-гвоздь 6х60 для крепления подвесов на стены (кирпич, бетон т.д.) Отгружаются упаковками (уп.200шт.)

    На 1 подвес – 2шт.

Дюбеля по 2,5 р/шт это в крипич.

Дюбеля по 4,5 р/шт это во все остальное, все что слабо держит.



Доборные элементы делают на заказ, кратно длинам: 1; 1,5; 2; 2,5; 3.



Для винилового сайдинга старт планку используют J-профиль.

Для фасадных панелей есть угол для углов стен, для него нужен

старт угла.

Ниже представлено видео с перечнем комплектующих для монтажа сайдинга с утеплением.





Хотите знать больше? Подписывайтесь на наш

Ютюб-канал

А еще у нашего директора по строительству очень интересный

Инстаграмм

Другие статьи

27. 05.2022

Ответы на вопросы о мансардных окнах Fakro

Наша закачица – рядовой клиент. Поэтому вопросы в этом видео будут актуальны для всех

05.05.2022

Как сделать карнизный свес крыши

Даже карнизные свесы должны быть смонтированы правильно. От этого зависит…

25.04.2022

Что делать, если дома душно

Духота дома – это не только дискомфорт. Такая атмосфера дома сказывается …

Система подвесного фасада и особенности .

Сегодня на строительном рынке появилось масса вариантов систем подвесного фасада для создания обрешетки: профиль ГВЛ, легкий подвесной фасад и фасад усиленный для более тяжелых конструкций. Данные подсистемы так же имеют множество различительных признаков, различия по толщине металла и форме самого профиля. Чтобы определиться с той или иной системой, вам необходимо четко знать, чем будет обшиваться ваше строение.

Подвесная система под профиль ГВЛ

ГВЛ система

Первая и самая распространенная система для крепления фасада – это профиль для ГВЛ. Данные профиля используется в частном домостроении (дом, дача, хоз. постройки). Состоит эта система из двух составляющих: профиль ПП 60х27 и подвес перфорированный прямой 60х27. К примеру, для крепления винилового сайдинга можно использовать профиль толщиной 0,38 мм. а для крепления металлического сайдинга, приобрести более надежную толщину, например, из 0,45 мм. толщины металла. В монтаже данная конструкция очень проста, не нужно иметь специальных навыков и умений, чтобы смонтировать данную систему. Профиль ПП 60х27 длинной 3000 мм. устанавливается по периметру здания через каждые 600 мм. и на каждый профиль крепиться по 4 подвеса, соответственно, если высота здания больше 3х метров, то количество умножается на 2. Можно отметить и то, что данная система является и самым бюджетным вариантом.

Подвесная система «СТЕПАН»

Фасадная система СТЕПАН

Второе, на чем Вы можете остановить Ваш выбор, так это на легком подвесном вентилируемом фасаде «Степан». Используется, как в частном домостроении (дом, дача коттедж, хозяйственные постройки), так и при облицовке не больших промышленных зданий. Данная система состоит из основных 2х элементов и комплектующих к ним. Основные элементы системы – это уголок 40х40 толщиной 0,8 мм. и кронштейн, размерами:

50х50х50х0,75 мм.
50х50х100х1мм.
50х50х150х1мм.
50х50х200х1мм.

Выбор кронштейна зависит от толщины утеплителя, а также от того на сколько Вам необходимо выровнять стену фасада. При монтаже кронштейн крепиться на паронитовую прокладку, она используется для увеличения срока службы самого кронштейна, защищая его от воздействия окружающей среды. Размер паронитовой прокладки 50х50х2мм. Далее кронштейн крепиться к стене нагелем и анкерным болтом. По технологии монтажа, расстояние между кронштейнами 500 мм, а на них уже крепиться уголок 40х40 мм. Данная подсистема так же относиться к бюджетному варианту, но она прочнее, на нее можно крепить виниловый сайдинг, металлический сайдинг, различные фасадные панели, АКП панели и фасадные панели Ханьи.

Усиленная система для подвесных фасадов

Усиленная подсистема

Теперь рассмотрим более серьезную подсистему для тяжелых фасадов дома, таких как: фибро цементные панели или же сэндвич панели. В основном она используется в промышленном строительстве. Данная подсистема состоит из 4х элементов и комплектующих к ним.

  1. Профиль гнутый «К» — размер данного профиля 60х22, длина 300мм., бывает двух толщин 1мм. и 1,2 мм. Данный профиль является основным вертикальным профилем, крепиться на кронштейны, создает обрешетку на здании.
  2. Профиль гнутый «У» — размеры у профиля: 40х40, длина 3000 мм., толщина 1.0;1.2мм. Данный профиль является горизонтальным элементом на подсистеме
  3. Стеновой кронштейн. Размер кронштейна 50х50, длина: 50;100;150;200;250, толщина 2мм. При помощи кронштейна создается пространство для утеплителя между стеной и фасадом, а также это основной материал, к которому крепятся все остальные элементы для создания обрешетки.
  4. Профиль гнутый «Z» — размер данного профиля 20х40, длина 3000 мм.
    , толщина 1,2 мм. Применяется данный профиль в месте примыкания дверей и окон, а также на внешних углах фасада.

Кронштейны рекомендуется крепить на паронитовые прокладки, для защиты кронштейна от влаги и воздействия внешней среды. Для крепления выбирайте нагель и анкерный болт, размер крепежа выбирается в зависимости от того, к чему крепиться фасадная система. Данная подсистема, является надежной и прочной, имеет долгий срок службы, но необходимо четко следовать инструкции по монтажу.
