ПОДСИСТЕМА ПОД САЙДИНГ ИЗ ПРОФИЛЯ: ВЫБИРАЕМ ТИП КАРКАСА



Каракас под сайдинг из профиля

Конечно же, прежде чем приступать к установке обрешетки под сайдинг, необходимо закупить правильный материал и подготовить поверхность. Понятие того, что монтаж каркаса под сайдинг – это необходимость для любого дома, приходит в тот момент, когда обнаруживаются неровности на стенах, а также возникает необходимость в дополнительном утеплении стен.





    Для того чтобы была осуществлена установка каркаса, вам необходимо определиться, из какого материала будет изготовлена данная конструкция. Тут варианта всего два: древесина и металл.





Давайте рассмотрим и сравним преимущества и недостатки!!!



Каркас из дерева


Каркас из бруска

    Деревянная обрешетка под сайдинг. Эта конструкция обойдется домовладельцу дешевле, чем металлическая, но у нее есть свои недостатки. Основной из них — подверженность древесины к деформации. Поэтому, решив выстроить такой каркас, нужно выбирать хорошо просушенные бруски. Однако, невозможно гарантировать, что и этот материал «не поведет», так как каркас будет непосредственно контактировать с окружающей средой долгие десятилетия. Поэтому у металлической обрешетки для сайдинга есть неоспоримые преимущества: она более долговечна, не гниет и не деформируется. Насекомые к ней равнодушны.



Каркас из бруска



   Что касается эксплуатационных характеристик, то не стоит забывать о самом процессе монтажа каркаса. Так вот, установка обрешетки из дерева займет в разы меньше времени. Помимо этого, монтаж сайдинга намного проще осуществлять именно на деревянный каркас. Если постройка выполнена из дерева (к примеру, фанеры), то в процессе установки обрешетки можно использовать стандартные гвозди.



Брусок

 Выбирая дерево для каркаса, обратите внимание на его влажность. Если она выше 12%, древесину следует подвергнуть естественной сушке. Продолжительность сушки зависит от уровня влажности. И может достигать 1 месяца.

Совет. Во время сушки древесину лучше придавить чем-либо тяжелым, чтобы избежать «кручения» древесины. Хранить пиломатериал лучше в хорошо вентилируемом помещении, максимально исключив попадания прямых солнечных лучей.





Подводим итоги:

Преимущества:

•  Удешевление
• Простота монтажа
• Минимизация комплектации

Недостатки:

• Пожаробезопасность
• Необходимость обработки древесины обработками
• Необходимость выравнивания брусков
• Недолговечность
• Опасность искривления всей конструкции здания



Каркас из металлического профиля





Каркас из металлического профиля

   Металлическая обрешетка для сайдинга – Этот тип каркаса монтируют из металлических профилей. В качестве вертикальных стоек можно использовать любой подходящий стоечный или потолочный профиль. Но чаще всего выбирают ГКЛ 60/27. Это связано с тем, что для его существуют направляющие ПН 28/27, которые также необходимы для качественного монтажа каркаса.





   Каркас под сайдинг из металлопрофиля обойдется вам дороже, однако монтаж будет профессиональней, а долговечность и качество выше в несколько раз.



 Каркас из металлического профиля

   Главным преимуществом металлической обрешетки для сайдинга является ее сохранение формы в течении всего срока эксплуатации. Металлический каркас придает идеальную геометрическую форму, что позволяет придать фасаду чекий вид и правильный дизайн.







Металлический профиль

   В основном для каркаса используют металлический профиль из оцинкованной стали толщиной 0,45мм. Для дополнительной жесткости профилю придают жесткость в виде перфорации или дополнительных ребер жесткости.

 Данный вид профилей очень удобен и прост при монтаже, обладает легким весом и поддается ручной резке ножницами по металлу. Профиль для каркаса используют стеновой, потолочный и направляющий.



 Что еще нужно для металлического каркаса?

• Подвесы
• Дюбеля
• Саморезы
• Стартовый профиль
• Крестовый соединитель

 Подвесы

Подвес

   Подвес для профиля – изготовлен из оцинкованной стали толщиной 0,5 мм. Предназначен для крепления металлического профиля к стене на саморезы если деревянная поверхность и на дюбеля, если поверхность кирпичная или бетонная.





 Крестовый соеденитель

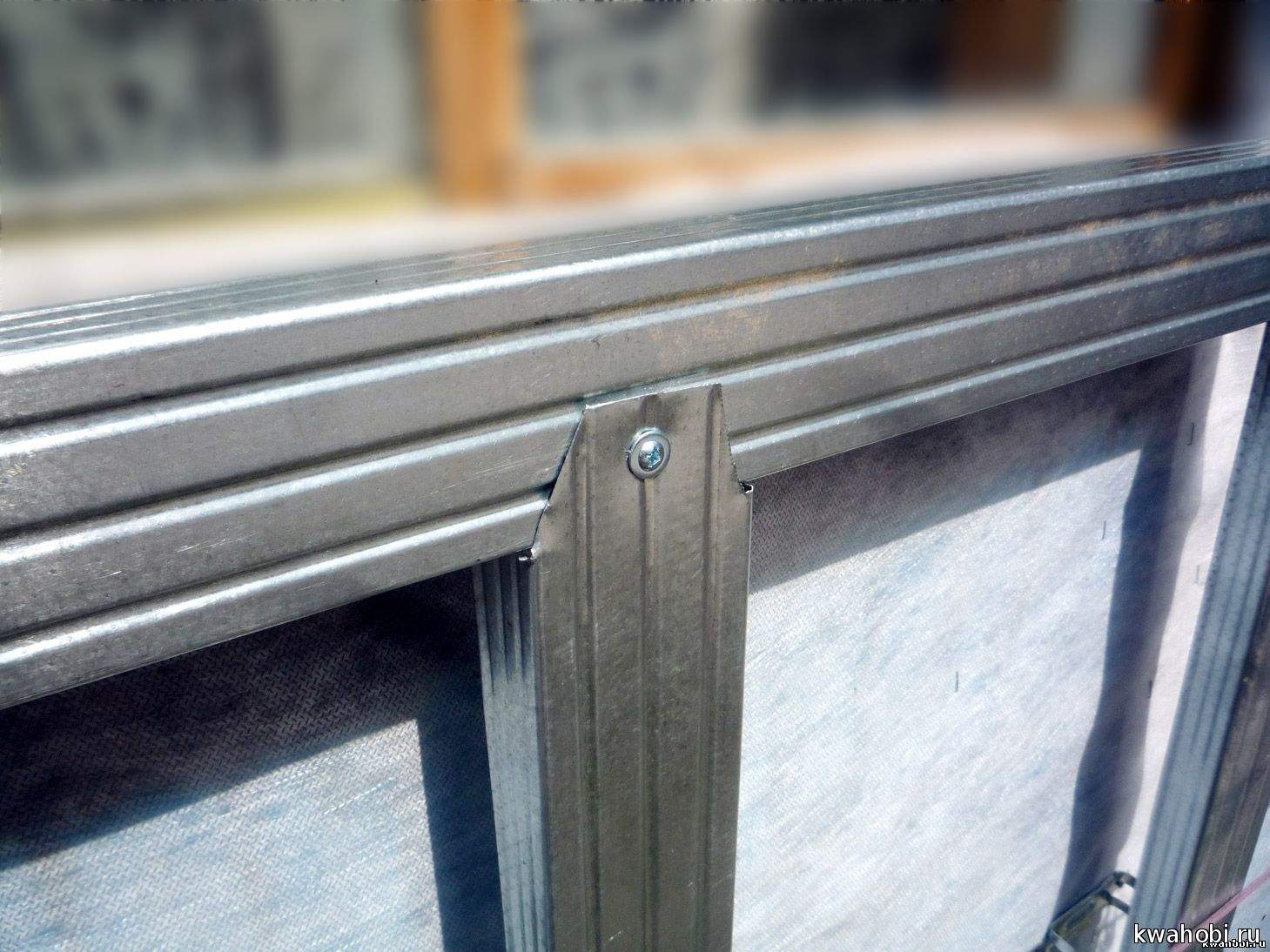

Соединитель для профиля



   Крестовый соединитель для металлического профиля – предназначен для соединения профилей в оконных углах, в местах соединений профилей. Удобен в использовании и ускоряет процесс монтажа.







Стартовый профиль

   Стартовый профиль для металлического каркаса – используется в нижней и верхних частях каркаса для вертикального выравнивания каркаса по всей длине стены. Придает всему каркасу ровность и ускоряет процесс монтажа. Так же изготовлен из оцинкованной стали толщиной 0,5мм.





Подводим итоги:

Преимущества:

• Пожаробезопасен
• Прочность системы
• Минимум отходов
• Устойчивость к коррозии
• Долговечность
• Правильная и ровная поверхность
• Быстрота и удобство монтажа
• Доступность

Недостатки:

• Дороже чем брусок



Таким образом мы выяснили:

• Какими бывают каркас под сайдинг или другой фасадный материал.
• Выделили преимущества и недостатки того или иного типа каркаса  для стен

В любом случае выбор лежит теперь за Вами уважаемый посетитель, мы можем лишь вам посоветовать и проконсультировать. А выбирать ВАМ!!!









Каркас под сайдинг из профиля с утеплением своими руками: назначение

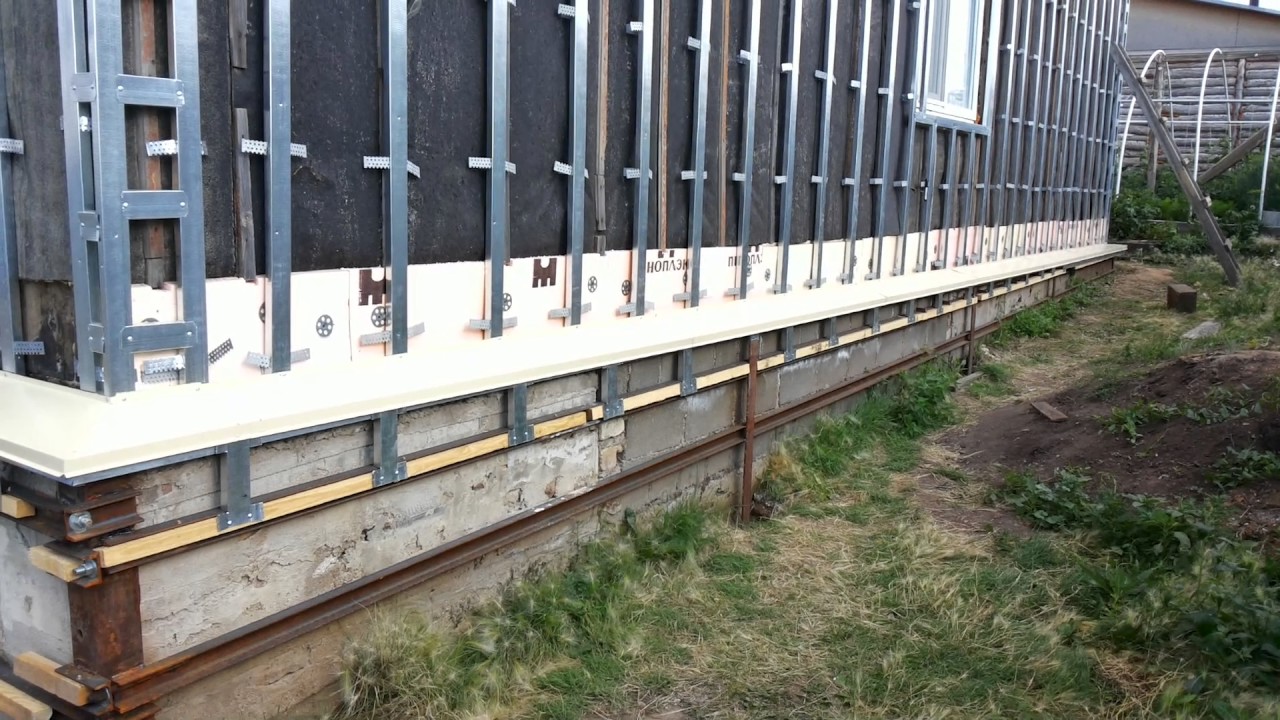

Металлическая обрешетка под сайдинг

Строительная индустрия стремительно развивается. Сегодня на рынке строительных и отделочных материалов в Москве можно купить изделие для любой цели на любой бюджет. В продаже представлен широкий ассортимент самой разнообразной продукции. На смену тяжелым сооружениям приходят конструкции легко возводимые, в процессе строительства которых используются современные материалы. Тенденция легкости и универсальности охватила и область отделки фасадов. Популярностью пользуется предельно легкий, но одновременно надежный каркас, имеющий стильную облицовку. Такой облик присущ каждому современному зданию.

Все современные навесные фасады делятся на два типа:

• Стандартные. Между отделочным материалом и стеной (или утеплителем) отсутствует воздушный зазор. Данная методика на сегодняшний день не актуальна, поскольку ее эксплуатационные характеристики не удовлетворительны.
• Вентилируемые. Между слоем облицовки и стеной (или слоем утепления) имеется специальный вентиляционный зазор, ширина которого может варьироваться в пределах 40-100 мм. Воздушная прослойка дает возможность воздуху свободно циркулировать.

Для отделки используют самые разнообразные материалы:

• Сайдинг из металла, дерева, пластика
• Профлисты
• Композитные панели
• Керамогранит
• Искусственный и натуральный камень.

Для разных целей используют соответствующие материалы. Но обычно для простой, но долговечной облицовки фасадной системы предпочитают использовать крепление металлосайдинга на металлический профиль. Купить качественную обрешетку для сайдинга в Москве можно в специализированной компании.

Специфика металлического каркаса

Обрешетка это и есть каркас, прикрепляемый на поверхность стен перед отделкой декоративными материалами. Обычно его изготавливают из металла или дерева. Без обрешетки монтаж фасадной системы будет трудоемким и длительным. В случае, когда сайдинг фиксируется непосредственно на основание из бетона, кирпича или дерева, могут возникнуть негативные последствия. Каркас – это очень важная составляющая, которой нельзя пренебрегать.

Обрешетка призвана выполнять такие функции:

• Выравнивать поверхность. Очень часто стены здания имеют дефекты и неровности, и если их своевременно не ликвидировать, то есть риск, что геометрия всей облицовки будет серьезно нарушена, и возникнут трудности с монтажом сайдинга. Обрешетка позволит надежно выровнять основание, чтобы эти дефекты нейтрализовать.
• Обеспечивать теплоизоляцию. Под обрешетку монтируется утеплитель, надежно защищающий наружные и внутренние стены зданий от теплопотерь.
• Создавать отличную вентиляцию для фасадной системы. Таким образом, между сайдингом, каркасом и стенами дома создается небольшое пространство, где воздух может циркулировать.
• Обеспечивать прочность. Благодаря качественно установленной обрешетке риск смещения панелей сводится к минимуму. Также увеличивается срок эксплуатации отделки.

Для производства используются специальный профиль и крепежные элементы. Его монтируют по всей рабочей поверхности в форме решетки. Размещение и направление профиля напрямую зависит от разновидности декоративных панелей, поскольку сайдинг может быть, как вертикальный, так и горизонтальный. Результатом установки обрешетки является абсолютное выравнивание стен и образование вентиляционного зазора.

Зачем нужно устанавливать каркас под панели

Необходимость установки обрешетки обуславливается несколькими факторами:

Обрешетка из металлического профиля.

• она может исправить неровности стены, тогда облицованная сайдингом поверхность будет выглядеть идеально ровной;
• профиль создает под панелями вентилируемое пространство, которое будет способствовать отводу влаги от стен;
• обрешетка может служить каркасом для укладки теплоизолятора.

Крепить панели непосредственно на стены не имеет смысла, так как очень мало поверхностей отличается ровностью. Прижатые к стене панели создадут препятствие для свободного воздухообмена, что чревато выпадением конденсата на внутренней стороне сайдинга и последующим отсыреванием стены, а это, в свою очередь, грозит ее преждевременным разрушением. Даже подкладка под панель паропроницаемой мембраны не станет решением проблемы, потому что выходить из помещения парам будет затруднительно.

Разновидности

На сегодняшний день для монтажа обрешетки под сайдинг применяют два типа обрешетки из металла или из дерева. Каждый материал имеет свои специфические особенности, преимущества и недостатки.

Поэтому перед началом монтажных работ следует точно определиться, какой тип каркаса будет уместным в конкретном случае:

• Металлический каркас. Большинство современных мастеров отдают предпочтение именно такой обрешетке, видя в ней массу преимуществ. Такой каркас достаточно прочный и жесткий, устойчивый к деформации и негативным воздействиям. Металлический профиль изготавливают в стандартных размерах, он дополнительно оснащается цинковым покрытием, что хорошо защищает металл от образования коррозии. В дополнение к профилям в комплектацию входят различные крепежи. Это могут быть дюбеля, саморезы и соединительные подвесы. Перед покупками профиля и крепежных элементов лучше проконсультироваться со специалистом.
• Деревянная обрешетка. Основные характеристики такого изделия – это абсолютная экологичность и натуральность. Каркас такого типа собирают из брусьев, установку его можно выполнить самостоятельно без привлечения профессионалов. Он состоит из бруса квадратного или прямоугольного сечения и П-образных подвесов из оцинкованной стали. Возможен способ крепления каркаса по голой стене, но для этого потребуется идеально ровная поверхность. Но следует помнить, что дерево – специфический материал, который подвержен негативным воздействиям влаги, образованию грибка и плесени. Деревянные брусья очень пожароопасные, к тому же они могут стать привлекательным объектом для насекомых и грызунов. Чтобы избежать вероятных проблем, древесину необходимо покрыть специальными защитными составами. По этим причинам каркас из дерева очень редко используют под обшивку сайдингом. Исключением является виниловый сайдинг, установка которого возможна только с утеплителем.

Как сделать деревянную обрешетку – пошаговая инструкция

Хотите сделать недорогую и простую обрешетку под сайдинг своими руками из дерева? Тогда воспользуйтесь рекомендациями и пошаговыми инструкция, приведенными в этом разделе статьи.

Деревянная обрешетка для сайдинга

Выбор материала

Начнем с подбора материала, из которого в будущем будет формироваться обрешетка под сайдинг. Для подобной задачи вам необходим деревянный брус сечением 40х40 или 50х50 мм. Также допустимо использование материала других размеров, но при этом он должен быть достаточно прочным, чтобы выдержать массу сайдинга. Выбирать качественную древесину нужно на основе нескольких критериев, ознакомиться с которыми вы можете в списке ниже.

1. Влажность. Древесина под каркас должна быть полностью высушенной, чтобы впоследствии обрешетка не давала усадку, будучи уже у вас на стене.
2. Соответствие размеров. Длина и сечение бруса должны совпадать с теми, что указаны в документах.
3. Ровность. Качественный брус для обрешетки под сайдинг должен быть прямым, без каких-либо изгибов и деформаций.
4. Отсутствие дефектов. Брус для обрешетки не должен иметь большого количества сучков, темных пятен и следов плесени.

Важно! Отдавайте предпочтение сортам древесины, которые отличаются долговечностью и лучшей устойчивостью к влаге. Пример – лиственница.

Брус из лиственницы

Цены на различные виды бруса

Брус

Необходимые инструменты

Разобравшись с материалом, перейдем к списку необходимых инструментов. Он представлен в виде таблицы, где указано, что вам понадобится и зачем.

Таблица. Обрешетка под сайдинг из дерева – список необходимых инструментов.

Название инструмента	Выполняемая функция
Строительный отвес со шнуром	Выставление строго вертикального отступа от стены в ходе подготовки к установке обрешетки.
Капроновая веревка	Выставление строго вертикальных и горизонтальных меток, необходимых для выравнивания элементов каркаса.
Уровень строительный	Контроль ровности по вертикали и горизонтали основной стены и элементов обрешетки под сайдинг.
Маркер или карандаш	Нанесение отметок на стену, утеплитель и балки обрешетки.
Рулетка	Точное измерение длины или расстояния.
Стол для работ по дереву	Рабочее место для действий с брусом и прочими изделиями из древесины.
Электрический лобзик	Распиливание бруса на отрезки необходимой длины.
Перфоратор	Просверливание отверстий в основной стене дома.
Молоток	Забивание в просверленные перфоратором отверстия пластмассовых дюбелей.
Шуруповерт	Закручивание саморезов, соединяющих элементы обрешетки из дерева с кронштейнами.
Перчатки	Защита рук от царапин, мелких ранок и занос.

Важно! Вместо электрического лобзика для работы с брусом можно использовать циркулярную пилу с соответствующим типом лезвия.

Ручная циркулярная пила по дереву DS1600

Цены на популярный модельный ряд циркулярных пил

Циркулярная пила

Монтаж обрешетки из бруса

Когда материал и инструменты будут готовы, приступайте к строительным работам. Они включают в себя подготовку к монтажу обрешетки, сам процесс установки и укладку утеплителя.

Шаг 1. Снимите со стен дома все выступающие элементы – ливневку, ставки, отливы, подоконники и прочее.

Со стен нужно снять все выступающие элементы

Шаг 2. Удалите со стены части старой отделки, которые могут помешать монтажу обрешетки. Для скола штукатурки и краски применяйте молоток вместе с отверткой или шпателем.

Удалите со стены части старой отделки, которые могут помешать монтажу

Шаг 3. При помощи отвеса, капроновой нити и уровня выставьте метки, на каком расстоянии от основной стены будет располагаться каркас. По полученным результатам подготовьте небольшие бруски или кронштейны, на которые будет крепиться обрешетка.

Брусок для крепления обрешетки

Важно! Все деревянные детали перед закреплением на стене нужно обязательно обработать антисептической и антипиреновой пропитками.

Шаг 4. Наметьте точки на стене и просверлите перфоратором отверстия для закрепления деревянных брусков.

Сверление отверстий

Шаг 5. Вставьте в только что просверленные отверстия пластмассовые дюбели, забейте их туда легкими ударами молотка или резиновой киянки.

Забиваются дюбели

Шаг 6. Приложите брусок с уже вставленными саморезами и закрутите их шуруповертом. Проверьте уровнем, насколько ровно стоит изделие.

Прикручиваются бруски

Шаг 7. От только что закрепленного бруска отмерьте необходимый интервал до следующего такого же элемента. В данном случае это расстояние составляет 50 см.

От бруска нужно отмерить 50 см

Шаг 8. Закрепите еще один брусок на новом месте. Действия выполняйте те же, что и в прошлый раз – разметка, сверление отверстий в стене и фиксация изделия на саморезы с дюбелями.

Крепятся следующие бруски

Шаг 9. Точно такими же действиями, что были изложены ранее, произведите установку опорных брусков по всей поверхности фасада дома.

Опорные бруски установлены

Шаг 10. Обработайте стены грунтовкой глубокого проникновения.

Шаг 11. Подготовьте утеплитель к установке на стену – произведите замеры и вырежьте отверстия в материале под опорные бруски. В данном случае на фасад укладываются панели из пенополистирола, но если вы опасаетесь сырости на стенах из-за недостаточного проветривания – используйте минеральную вату.

Вырезается отверстие под опорный брусок

Шаг 12. Нанесите на тыльную сторону плиты утеплителя клей и прислоните ее к стене. Опорные бруски должны точно войти в заранее сделанные прямоугольные отверстия. Клей наносится на тыльную сторону пенополистирола следующим образом: сплошная полоса по периметру панели и несколько точек среднего размера в центральной ее части.

Установка плит утеплителя

Шаг 13. Уровнем проверьте правильность установки панели утеплителя.

Проверка горизонтальности панелей

Шаг 14. Повторите предыдущие шаги и уложите пенополистирольные утеплительные панели на весь фасад дома.

Монтаж утеплителя

Шаг 15. Обработайте стыки между плитами утеплителя и отверстия под опорные бруски монтажной пеной. Как только она подсохнет, срежьте выступающие излишки.

Стыки задуты монтажной пеной

Шаг 16. Дополнительно закрепите панели утеплителя на фасаде при помощи тарельчатых дюбелей.

Панели крепятся тарельчатыми дюбелями

Важно! Если вы утепляете фасад при помощи минеральной ваты, то после операции, представленной выше, вам необходимо укрыть утеплитель ветрозащитной пленкой.

Шаг 17. При помощи отвеса и рулетки определите, на какую длину будет отступать от поверхности утеплителя обрешетка под сайдинг. Учитывая эти данные, выставьте первые вертикальные стойки на левом/правом краю одной стены. Протяните между ними горизонтальные капроновые нити – они будут служить для вас ориентиром при обустройстве остальных элементов обрешетки.

Выставляются вертикальные стойки

Шаг 18. Установите следующую вертикальную стойку обрешетки на стене. Между опорным бруском и элементом каркаса подкладывайте прямоугольные или квадратные куски дерева, чтобы образовать вентилируемый зазор между утеплителем и отделкой фасада.

Крепление вертикальной стойки

Шаг 19. Пользуясь принципами, изложенными в двух предыдущих операциях, обустройте все вертикальные стойки обрешетки на стене.

Монтаж остальных вертикальных стоек

Шаг 20. Произведите замеры на местах, где будут располагаться оконные отливы, и произведите там установку горизонтальных элементов обрешетки.

Замеры в местах расположения оконных отливов

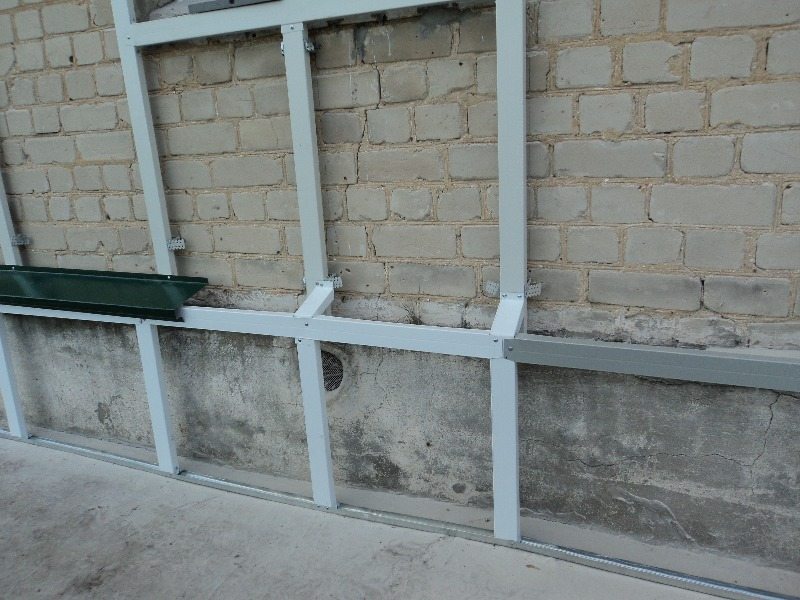

Установка горизонтального элемента обрешетки

Горизонтальные элементы обрешетки устанавливаются не только под, но и над оконными проемами

После завершения всех этих операций обрешетку из дерева под сайдинг можно считать успешно завершенной. Теперь вы можете приступать к монтажу отделки фасада на готовый каркас.

Как рассчитать сайдинг на дом

При произведении расчетов важно учитывать один момент – ширина у сайдинговой панели бывает рабочая и полезная. Дело в том, что у каждой панели есть планка с перфорацией, которая в момент установки будет скрыта под другой планкой, и поэтому полная ширина этого облицовочного элемента не может использоваться для произведения расчетов. Более детально читайте в этой статье.

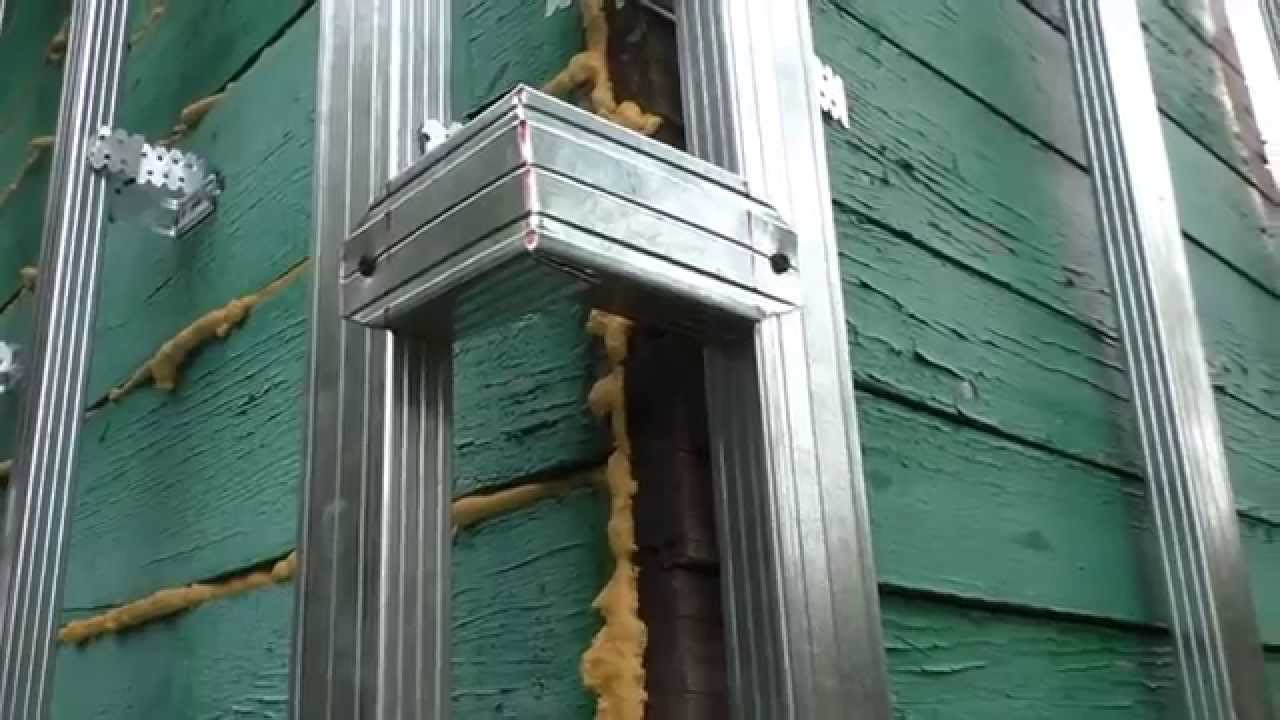

Видео — Металлическая фасадная подсистема (обрешетка)

Преимущества металлической обрешетки

Каркас из металла имеет следующую структуру: несущий профиль и подвесы. Обычно такие системы изготавливаются из оцинкованной стали.

Обрешетка из металла стала наиболее популярным вариантом благодаря целому ряду преимуществ:

• Прочная конструкция, способная выдерживать даже интенсивные нагрузки
• Оперативная и простая установка
• Абсолютная пожаробезопасность
• Дополнительная защита от образования коррозии
• Небольшой вес конструкции позволяет легко ее транспортировать и хранить до установки
• Благодаря установке направляющих из металла на кронштейны, можно отказаться от использования черновой штукатурки
• Профильная система такого типа не подвержена гниению, на ней не образуется ржавчина
• Устойчивость к температурным колебаниям
• С помощью специальной обрешетки можно сделать надежные фасадные системы
• Возможность облицовки любыми материалами: легкий сайдинг или тяжелые панели
• Надежные и практичные узлы крепления металлопрофиля
• Использование специальной технике при монтаже обрешетки не требуется
• Демократичная цена каркаса из металла
• Разнообразный ассортимент продукции
• Нет необходимости в дополнительной обработке

Все элементы для монтажа металлического каркаса можно купить в уже готовом виде.

Виды обрешетки для листового материала

Что касается материала, из которого может быть сделан каркас под сайдинг так тут всего 2 варианта. Это либо металл, либо дерево. Каждый из них обладает своими техническими характеристиками и особенностями. Потому рассмотрим их отдельно.

Деревянная

Этот материал отлично подойдет, если строение сделано из древесины:

• дом из сруба;
• каркасник;
• оцилиндрованное бревно.

Отличающие характеристики деревянного каркаса следующие:

1. Исключительная экологичность и гипоаллергенность.
2. Универсальность – подходит для любого основания.
3. Доступная цена.
4. Удобство и скорость выполнения работ.
5. Не способен удержать тяжелую облицовку.
6. Под воздействием окружающей среды быстро приходит в непригодность, потому требует обработки еще до установки на фасад. Антисептические и гидрофобные пропитки.
7. Даже после нанесения защитных составов, срок службы небольшой.

Как видим, есть и положительные и отрицательные моменты, потому во время покупки каждый руководствуется собственными предпочтениями.

Для сооружения каркаса выбирают сухой брус размером 40х40 или 50х50 мм. Толщина и ширина бруса зависит от толщины утеплителя, который планируете укладывать под облицовку.

Металлическая

Профессиональные мастера все же рекомендуют использовать профили из нержавеющей или оцинкованной стали. Такой материал намного надежнее, способен выдержать большие нагрузки, не горит, прослужит свыше 50 лет. Используя металлический каркас под сайдинг можно легко скрыть даже самые большие перепады по стене.

Устанавливаются профили на специальные кронштейны, где есть возможность регулировать их положение уже после установки, без демонтажа. Приобретая такой материал, обязательно обращайте внимание на внешний вид товара.

Если есть небольшие повреждения или следы ржавчины, откажитесь от покупки. Такой металл быстро придет в непригодность, поскольку на фасад постоянно воздействуют повышенная влажность и резкие перепады температур, которые ускоряют процесс коррозии.

Разновидности оцинкованного профиля

Чтобы сделать надежный каркас из профилей применяют такие разновидности материала:

• Стоечный – предусматривает вертикальную установку. Изготавливается из оцинкованной стали. Чтобы устранить неровности и дефекты стен, вместе с профилем применяют специальные кронштейны с возможностью регулировки высоты. Иногда вместо кронштейнов мастера предпочитают П-образный подвес из металла.
• Потолочный – используют для замены предыдущего типа. Его можно монтировать в вертикальном и горизонтальном положении. Иногда направляющий профиль применяют для монтажа распорок.

Для каркаса под вентфасад более надежным вариантом является стоечный, он обладает необходимой прочностью и жесткостью. Габариты системы рассчитываются так, чтобы нагрузки на уголки и подвесы не превышали сорока килограмм. Очень важно делать шаг между профилем в соответствии с шириной пенополистирольных панелей.

Требования к профилю

Металлическая обрешетка под сайдинг монтируется из оцинкованных профилей. Именно цинк служит защитой металла, предотвращая его коррозию.

Категорически не рекомендуется собирать обрешетку из профилей для гипсокартона. Такие изделия не предназначены для наружного использования. И в процессе эксплуатации вне помещения очень быстро придут в негодность.

Самыми популярными являются профили сечением 25Х60мм. Этого сечения вполне достаточно для создания жесткого каркаса, поэтому нет смысла покупать изделия больших размеров. В свою очередь, профили меньшего сечения не дадут нужной степени жесткости и не очень удобны при монтаже.

Производители выпускают трех- и четырехметровые образцы. Для соединений их в длину имеются специальные крепежи.

Для сайдинг-панелей применяют профили с толщиной металла 0,3-0,5мм. Только такой металл может обеспечить требуемую жесткость каркасу.

Структура подсистемы для сайдинга

Классический вариант структуры подсистемы: профиль под каркас, П-образные подвесы и элементы крепления. Базу жесткости конструкции составляет каркасный профиль, его обычно изготавливают из высокопрочной стали, на которою наносят оцинкованное покрытие. Толщина металла для монтажа сайдинга должна составлять минимум 0:45 мм.

Для фиксации подвесов применяют различные метизы:

• Саморезы
• Дюбель-саморезы
• Дюбель-шурупы

Выбор крепежных элементов напрямую зависит от типа основания наружных стен.

Ниже рассмотрим основные варианты подсистем для оформления вентфасада сайдингом:

• L-образная. В ее структуру входят кронштейны и профиль из оцинкованного металла. Специфической особенностью системы является наличие специальных выдвижных кронштейнов. Оптимальный вариант для большинства видов металлосайдинга. Но следует учесть, что такая подсистема отличается достаточно высокой стоимостью.
• U-образная. В ее состав входят: П-образный профиль и Г-образные кронштейны. Для монтажа применяются специальные саморезы, а планка фиксируется на стене при помощи анкерных дюбелей. Между поверхностью стены и планкой с кронштейнами монтируется паронитовая прокладка. Такая подсистема по монтажу является гораздо сложнее.

Подготовка стен перед установкой обрешетки

На стены монтируется утеплитель и пароизоляционная мембрана

Начинают монтаж профиля под пластиковый сайдинг с подготовки поверхности. Для этого фасад очищают от мусора и пыли, удаляют старую отделку, наподобие сайдинга, вагонки. Штукатурку тоже желательно снять. Слой краски даже в плохом состоянии не удаляется.

Стену, особенно новичку, лучше предварительно разметить. Стойки крепят на расстоянии друг от друга, равном точкам крепления сайдинга: 40 см под пластиковый сайдинг, 25 см – под металлический. Целесообразно отметить и точки фиксации подвесов. Разметку выполняют карандашом.

При облицовке цокольного этажа отступают от земли на 20–30 см.

Монтаж сайдинга на металлический профиль

Установка сайдинга на вентфасад – это многоэтапная задача.

Ниже детально рассмотрим специфические особенности каждого этапа:

• Подготовительные работы. На данном этапе мастера внимательно исследуют поверхность на предмет выступов, деформаций, трещин. При наличии последних при помощи фасадных штукатурок ликвидируют все неточности. Участки, пораженные грибком или плесенью, необходимо обработать специальными составами.
• Выполнение разметки. Для этих целей используют строительный уровень. Снизу стены обозначается линия в горизонтальном направлении, по которой отмечают точки закрепления кронштейнов. После этого аналогичная процедура выполняется в вертикальном положении.
• Монтаж кронштейнов. Каждый элемент надежно крепится на соответствующие метизы. Вначале работ необходимо точно «наметить» места крепления кронштейнов. Затем высверливают специальные отверстия, прикладывается паронитовая прокладка и уже на нее устанавливается кронштейн, после чего закручивают дюбеля. Обычно крепеж выполняют на стальной уголок или подвес.
• Затем приступают к установке каркасного профиля. Выполняется монтаж нижнего элемента по горизонтали, на нем будет далее крепиться стартовая планка. Выбор метизов в данном случае зависит от разновидности фасадных систем. Затем выполняют монтаж вертикальных стоек. Сделать обрешетку можно и самостоятельно, но все же лучше обратиться к специалистам.
• Наружная отделка стен. Для этих целей подойдут любые современные отделочные материалы, выбор которых весьма разнообразен. Они отличаются ценой, эксплуатационными характеристиками и спецификой монтажа. Популярный вариант – обшивка дома сайдингом.

Отделка фасада сайдингом – тип облицовки современных строительных объектов, который приобрел широкую популярность. Чтобы такое декоративное оформление прослужило в течение длительного периода, необходимо грамотно и качественно установить обрешетку. Приобретая материалы для оформления каркаса, стоит обратить внимание на соотношение цена – качество. Оптимальный вариант – покупать металлопрофиль вместе с грамотным специалистом.

Крепление сайдинга на металлический профиль – это задача, выполнение которой лучше всего доверять опытным профессионалам. В Москве можно найти надежную специализированную компанию, которая предоставит качественные услуги.

Как лучше установить сайдинг-панели

Отделка фасада сайдинг-панелями начинается с установки угловых планок, начального профиля, наличников или J-профилей в оконных и дверных проемах. Уже после этого вставляются сами панели. Виниловые листы в большей мере подвержены тепловым деформациям, поэтому их крепят не намертво (саморезы с широкими шляпками вкручивают в профиль так, чтобы расстояние от шляпки до поверхности панели было около миллиметра). Крепеж должен входить в каркас в середине монтажных отверстий сайдинга, а сам материал крепится к обрешетке начиная с середины листа. Панели не должны заходить в пазы доборных профилей до упора. Оставляйте компенсационный зазор в несколько миллиметров.

Каркас для сайдинга из бруса

Монтаж обрешетки под сайдинг – технология устройства металлического и деревянного каркаса

Каждый мужчина должен, если уж не построить дом, то по меньшей мере обшить его своими руками. Если в качестве облицовочного материала для наружных стен выбран сайдинг, то предстоит изучить все особенности по установке.

Монтаж сайдинга предполагает устройство обрешетки – каркаса под сайдинг. Чтобы облагородить дом, защитить от вредного воздействия внешней среды, а также обеспечить сохранность внешнего вида облицовочного материала, нужно реализовать несколько этапов работ. А также, применить на практике несколько полезных советов.



Нужна ли обрешетка под сайдинг

Монтаж деревянного, винилового или металлического сайдинга начинается с определения потребности в обрешетке.

Безусловно, крепление сайдинга может быть произведено непосредственно на основание дома, т.е. без обрешетки. Но, только при условии, если:

• основание ровное;
• площадь поверхности незначительная;
• есть возможность обеспечить вентиляционный зазор;
• под сайдинг не предусмотрена установка теплоизоляционного материала.

Во всех остальных случаях, независимо от того, какой вид сайдинга вы выбрали, установка каркаса необходима.

Информация и рекомендации, собранные в рамках этой статьи, помогут сформировать четкое представление, как правильно сделать обрешетку под сайдинг.

Полезно знать. Обрешетка нужна не только, чтобы прикрепить листы сайдинга, но и обеспечить вентиляционный зазор, необходимый для обеспечения отвода конденсата.

Обрешетка под сайдинг своими руками – инструкция

1 этап – подготовка поверхности

Гарантией качественного монтажа панелей сайдинга будет подготовка основания поверхностей, которые предназначены для облицовки.

Совет. Не думайте, что дефекты дома можно будет «спрятать» за облицовкой. Они обязательно проявят себя, но только доступ к ним будет значительно более проблематичным, нежели до обшивки.

Подготовка поверхности включает в себя следующее:

• Демонтаж выступающих элементов на фасаде дома. В независимости от материала, из которого построен дом – нужно убрать все лишнее. К помехам, в данном случае можно отнести: выступающий подоконник, отлив, деформированная штукатурка, полущенная краска. Если есть плохо прибитые доски, их нужно закрепить.

• Заделывание трещин. При наличии таковых заделайте их цементно-песчаным раствором (кирпичная стена) или паклей (деревянная, брус, бревно).

Совет. Если дом деревянный необходимо обработать его поверхность антисептическим раствором, чтобы защитить основание от вредителей.

• Избавление от всего, соприкасающегося с поверхностью. Ветки деревьев, кустарники, водосточная система, места крепежей осветительных приборов, навесы, козырьки – все это нужно убрать, чтобы обшивка частного дома сайдингом была менее проблематичной и более качественной.

Совет. В местах крепления декоративных элементов (углов), а также возле окон и дверей, вы будете много «топтаться» поэтому если опасаетесь за какие-либо кусты или многолетние растения, лучше их пересадить. У вас должно быть, как минимум метр-полтора квадратных свободной площади, чтобы выполнить монтаж каркаса под сайдинг.

• Постарайтесь удалить корни, которые могут дать ростки внутри обрешетки под сайдинг. Визуально они будут незаметны, но со временем приведут к деформации утеплителя под садингом.

• Выравнивание стен. Максимальный визуальный эффект облицовки возможен при наличии ровной поверхности. Для выравнивания используется строительный уровень и отвес.

2 этап – инструмент и материалы

И то, и другое желательно подготовить до начала работ. В этом случае вам не придется прерывать работу из-за нехватки материала, или поиска инструмента.

Инструменты:

• болгарка или ножницы по металлу;
• рулетка;
• отвес;
• угольник;
• строительный уровень;
• молоток;
• ножовка.

Если дом высокий следует позаботиться о строительных лесах, потому что осуществлять монтаж со стремянки очень неудобно.

Полезно знать. Работа по монтажу обрешетки достаточно пыльная. Поэтому что бы защитить глаза и руки от стружки, заноз и царапин запаситесь защитными очками и рукавицами.

Материал:

Материал для обрешетки – дерево или металлический профильНаименования и количество зависит от того, что будет использовано в качестве материала для устройства каркаса – дерево или металлический профиль.

Виды обрешетки для сайдинга

1 вариант – деревянная обрешетка под сайдинг

Деревянный брус для обрешеткиДеревянный брус сечением 50х50мм.

Количество бруса рассчитывается только исходя из потребности в стоевых профилях, которые монтируются с шагом 500-600мм, в зависимости от вида утеплителя.

Метизы. Количество из расчета 1 метиз на 400 мм. поверхности.

Полезно знать. Деревянный брус «удлинять» (наращивать) сложнее, поэтому длина стоевого бруса должна быть равной высоте дома.

Выбирая дерево для каркаса, обратите внимание на его влажность. Если она выше 12%, древесину следует подвергнуть естественной сушке. Продолжительность сушки зависит от уровня влажности. И может достигать 1 месяца.

Совет. Во время сушки древесину лучше придавить чем-либо тяжелым, чтобы избежать «кручения» древесины. Хранить пиломатериал лучше в хорошо вентилируемом помещении, максимально исключив попадания прямых солнечных лучей.

Увеличить срок службы древесины можно за счет пропитки ее специальным раствором.

2 вариант – металлическая обрешетка под сайдинг

Каркас под сайдинг из металлопрофиля обойдется вам дороже, однако монтаж будет проще, а долговечность выше в несколько раз.

Для устройства металлического каркаса понадобится:

UD-профиль для обрешеткиНаправляющий UD-профиль

Количество профиля легко рассчитать, просуммировав все периметры. Например, у вас стена размером 3на 3 метра, в которой есть одно окно размером 1 на 1 метр. Тогда, вам понадобится 3+3+3+3=12 м.п. профиля для стены и 1+1+1+1=4 м.п. для установки направляющего профиля возле окна.

CD-профиль для обрешеткиСтоевой CD-профиль

Потребность в нем определяется следующим образом – длина поверхности делится на 0,6. Поскольку профиль устанавливается в среднем каждые 60 см. Высота дома увеличит количество профиля.

Полезно знать. На расстояние установки профиля влияет предполагаемое утепление под сайдинг.

CD-соединитель под CD-профиль для обрешеткиCD-соединитель под CD-профиль

Нужен в том случае, если высота дома больше 3-х или 4-х метров. (стандартная длина профиля 3 или 4 м.п.).

Количество соединителей рассчитывается исходя из предполагаемого количества стыков профиля.

Полезно знать. Поскольку назначение каркаса выдерживать вес сайдинга – толщина металла профиля должна быть не меньше 0,45мм.

Удлинение производится методом, показанным на рисунке.

Материал подготовлен для сайта moydomik.net ES-скоба для обрешеткиES-скоба

Используется для фиксации CD-профиля к поверхности.

Полезно знать. ES-скоба (П-образный кронштейн или крокодил) позволяют выровнять поверхность четко по уровню.

Метизы. Для крепления UD-профиля. Выбор метиза зависит от качества основания (стены).

Совет. Для газобетона и кирпича подойдет саморез. Для дерева нужен дюбель-шуруп. Длина зависит от качества поверхности. Количество из расчета 1 метиз на 400 мм. поверхности.

Метиз «блоха» 3,5х9,5мм. Для крепления металла между собой.

3 этап – разметка обрешетки под сайдинг

Разметка наносится с помощью строительного уровня и отвеса. В дальнейшем по ней будет устроен каркас.

Совет. При нанесении разметки учтите, если сайдинг будет монтироваться горизонтально – разметку следует наносить вертикально. Если вертикально – то разметка будет горизонтальной.

Правильная геометрия обеспечит красивую и не проблемную установку панелей сайдинга.

Не думайте, что дефекты обустройства каркаса можно будет «спрятать» за сайдингом. Наоборот, они проявятся достаточно отчетливо.

В регионах с влажным климатом защитить поверхность стен от воздействия влаги поможет влагоизоляция. На выбор изоляционного материала повлияет материал основания дома. Монтаж влагоизоляции представлен на рисунке.

4 этап – устройство каркаса для сайдинга

1 способ – монтаж деревянной обрешетки под сайдинг

Технология этого метода более простая, поскольку не требуется установка горизонтального профиля.

Установка вертикального бруса обрешетки под сайдингКак уже говорилась, вертикальные брусья монтируются на расстоянии равном ширине утеплителя. Саморез крепится с шагом 400мм. Если в регионе сильная ветровая нагрузка – лучше монтировать с меньшим шагом.

Горизонтальное крепление бруса не требуется

Установка стартовой полосы сайдинга на обрешеткуА стартовая полоса сайдинга будет крепиться непосредственно на стоевой профиль. Обрешетка под сайдинг вокруг оконОбрешетка под сайдинг вокруг окон

Несмотря на то, что горизонтально крепить брусья нет необходимости, возле оконных и дверных проемов они обеспечат большую жесткость.

Этим же целям послужит установка брусьев на всех углах дома и в местах повышенных нагрузок. Например, там, где будет установлен козырек или повешен фонарь.

Совет. Работы по устройству деревянной обрешетки нельзя проводить в сырую погоду.

2 способ – монтаж металлической обрешетки под сайдинг

Начинаются работы по устройству металлического каркаса с монтажа UD – профиля. Он крепится по периметру стены, а также им обрамляются оконные и дверные проемы.

Для монтажа направляющей полосы используется UD – профиль, а крепление сайдинга к металлической обрешетке будет осуществляться посредством CD-профиля, который монтируется с шагом равным ширине утеплителя.

Как CD-профиль заводится в UD-профильПолезно знать. На самом деле, для крепления стартовой полосы не требуется UD – профиль. Его основное назначение фиксировать стоевой CD-профиль и придавать жесткость всей конструкции. Для этого CD-профиль просто «заводится» в UD-профиль, как показано на фото.

К стене CD-профиль крепится с помощью ES-скобы. Ее использование тем удобно, что позволяет одновременно выставлять каркас по уровню, без применения дополнительных маяков.

Крепление CD-профиля к стене

Удлинение CD-профиля в зависимости от высоты дома производится с применением CD удлинителя. Как показано на фото.

Совет. Особенную жесткость конструкции нужно сообщить по углам каркаса, поскольку там нагрузка на них будет наибольшей.

Заключение

Мы выяснили, что, несмотря на выбранный вид сайдинга, обшивка дома с его использованием почти всегда осуществляется на каркас. Также, рассмотрели процесс монтажа обрешетки под сайдинг и изучили основные материалы (деревянный брус, металлопрофиль), которые применяются в данном случае.

Услуги лесоматериалов | Проектирование и сборка

Услуги, включенные в наш пакет для деревянных и панельных конструкций

ДИЗАЙН ГИБРИДНОЙ РАМКИ

Наша внутренняя команда архитекторов будет использовать ваши данные для разработки чертежей и 3D-моделей вашего нового дома. Все наши основные конструкции деревянных каркасов могут быть изменены в соответствии с вашим вкусом, вашим бюджетом и вашей собственностью. В ходе этого процесса вы узнаете, как мы сочетаем пиломатериалы со структурно-изолированными панелями (SIP), чтобы создать дом из гибридного деревянного каркаса, который позволяет настраивать планировку с открытой планировкой и соборными потолками.Узнайте больше о наших каркасах из гибридной древесины.

ИНЖИНИРИНГ И ЭНЕРГЕТИЧЕСКИЙ АНАЛИЗ

Мы гарантируем, что ваш проект соответствует строительным нормам и разработан специально для вашей конкретной собственности и климата. Мы облегчаем все механическое и структурное проектирование, необходимое для вашего деревянного и панельного дома, включая полностью спроектированные планы Мы предоставляем трехмерное моделирование энергии и моделирование погоды в режиме реального времени, чтобы откалибровать точные требования для ваших систем климат-контроля. И мы дадим удобные рекомендации, чтобы в полной мере воспользоваться системой ограждения вашего дома. Узнайте больше о нашей конструкции деревянных каркасов с SIP.

TIMBERS & JOINERY

Предварительно обработанные, обработанные по краю, окрашенные по индивидуальному заказу внутренние и наружные пиломатериалы с ручным врезным монтажом и шипами. Обычно мы используем белую сосну или пихту для интерьеров. Экстерьер обычно обрамляют кедровой или пихтовой пихтой. Другие виды доступны, и все пиломатериалы предварительно установлены, прежде чем они достигнут вашей собственности.Узнайте больше о наших пиломатериалах и столярных изделиях.

СТРУКТУРНЫЕ ИЗОЛЯЦИОННЫЕ ПАНЕЛИ (SIP)

Стены и крыша выполнены из прецизионной резки SIP Insulspan с изоляционным сердечником из вспененного полистирола (EPS) и наружной обшивкой из ориентированной стружечной плиты (OSB). Наша стандартная стеновая панель имеет толщину 6 дюймов, а стандартная крыша толщиной 10 дюймов, но доступны и другие варианты. Узнайте больше о нашем использовании структурно-изолированных панелей (SIP).

СТРОИТЕЛЬСТВО ИЗДЕЛИЙ И ПАНЕЛЕЙ ИЗ ДЕРЕВЯННЫХ ИЗДЕЛИЙ

Наша полевая команда приезжает на ваш участок и строит вашу деревянную раму.Они собирают ваши пиломатериалы, используя колышки из грецкого ореха для блокировки столярных изделий. Кроме того, мы устанавливаем ваши SIP и готовим все вырезы для окон и дверей для легкой установки. Наконец, панели герметизируются по швам изоляцией из вспененного материала. Подробности на нашей странице, посвященной строительству сайта.

Бобров дома и коттеджи – Что входит в состав древесины

Что включено:

• Древесина Каркасная схема магазина
• Технический осмотр и печать схемы магазина Timber Frame для разрешения (Инженер лицензирован в Канаде)
• Восточная белая сосна Внутренняя деревянная рама в соответствии с деревянными каркасными диаграммами
• Компоненты каркаса для дома из восточной белой сосны, включая стойки крыльца, балки и коленные скобки, а также декоративные двускатные детали в соответствии с деревянными каркасными диаграммами.
• Все стандартные соединители для дерева (деревянные болты, шайбы, винты RSS, дубовые колышки)
• 1×6 Pine Tongue & Groove Pine для «соборного» потолка внутреннего каркасного каркаса
• 1×6 T & G для потолка 1-го этажа над деревянным каркасом Кухонная рама только на моделях Ashland & Limberlost
• Структурно-изолированные панели (SIP) для стен Предварительно нарезать 6 ½ ”(R23) согласно диаграмме (панелям)
• Панели с структурной изоляцией (SIP) для предварительно нарезанной кровли 10 ¼ ”(R37) согласно диаграмме (диаграммам) панели
• Все необходимые шлицы OSB, панельные винты, шайбы и герметик
• Панель магазин диаграмм
• Гипсокартон Dens Armor (или аналогичный) для стеновых панелей (внутренняя сторона SIP)
• Для предварительной сборки и установки панели SIP требуется 2x габаритный пиломатериал и / или конструкционный пиломатериал
• Крыша над каркасом и вентиляцией
• Герметики и герметики
• 1 Технический консультант для работы с Генеральным подрядчиком / Строителем и его командой в 300 км от ул.Якобс, ОН

Внутренние и наружные деревянные рамы Технические характеристики:

• Материал интерьера и экстерьера Древесина Восточная Белая Сосна №2 Сорт и лучше, зелёный без выдержки
• Материал каркаса древесины строган и очищен
• Пиломатериалы поставляются с квадратными краями (без фасок), прямые коленные скобки (не изогнутые)
• Внутренний лесоматериал будет обработан 1 слоем чистого датского масла (если не указано иное)
• Внешний материал древесины будет «незаконченным», НИКАКОЕ внешнее пятно или отделка
• T & G будет предварительно обработан 1 слоем чистого натурального датского масла
• T & G для плоских потолков, потолков 1-го этажа, подвала и / или экстерьера не включены
• Tech Rep будет координировать предварительную сборку и установку внутренних деревянных каркасов, шпунта и шпунтовых потолков. Структурные теплоизоляционные панели
• Tech Rep будет доступен в течение 1-3 дней в зависимости от выбранных предметов и модели
• Путевые расходы (гостиница и питание) включены (при условии в пределах ON и в 300 км от St.Jacobs, ON)
• FOB St. Jacobs, ON Canada (доставка будет рассчитана после определения пункта назначения)

Примечание: Инженерная проверка деревянного каркаса после установки не включена – оплачивается как дополнительная, если требуется кадровая диаграмма (и)

Timber Frame гибридный вариант установки

• Поставка рабочей силы для Внутреннего Каркаса Древесины, Соборной Кровли T & G, Гипсокартона DensArmor и / или Установка Стены и Крыши
• Производитель предоставит рабочую силу для координации предварительной сборки и установки каркаса внутренней древесины, шпунта и паза 1 ”x 6” и / или структурно-изолированных панелей (SIP)
• Crew установит DensArmor Drywall на стеновые панели до установки Panel
• Путевые расходы (гостиница и питание) включены (при условии в пределах ON и в 300 км от St.Jacobs, ON) Дополнительные транспортные расходы будут применяться
Установка
• Crew будет на месте в течение 1-15 дней в зависимости от выбранных предметов и модели
• Установка внешних деревянных компонентов в настоящее время не включена (подъезды, щипцовые детали и т. Д. Обычно устанавливаются другими позднее)
• Перед установкой может потребоваться проверка места – для оценки любого места или проблем с доступом

Другие опции

• Обновление до пиломатериалов Дуглас Пихта и / или Западного красного кедра
• Добавить фаски к брусьям и коленным скобам
• Обновление до изогнутых коленных скобок
• Окрашивающие пиломатериалы:
  • Поменял датское масло на салон бревна
  • Окраска наружных пиломатериалов

Терминология лесоматериалов

Фото: Джеймс Рэй Спан. Смотрите больше этого дома здесь. Вам не нужно быть экспертом по деревянному каркасу, чтобы иметь возможность определять различные части структуры вашего дома или ценить уникальную красоту его различных компонентов. Большинство владельцев деревянных каркасов быстро усваивают эти термины, потому что они гордятся своими домами, которые часто состоят из подписных постов, балок, ферм, украшений и других вариантов обрамления.
В тех случаях, когда дома, построенные традиционным способом, обычно содержат тысячи отдельных деревянных частей, которые исчезают из виду при применении внутренних отделанных поверхностей, дома с деревянным каркасом могут содержать менее 200 ключевых конструктивных элементов, которые остаются видимыми для жильцов, когда дом завершен. И хотя архитектура развивается с течением времени, и конструкции каркасов могут сильно различаться в разных домах, технические названия или номенклатура, используемые для идентификации каждого из этих критических компонентов, остаются неизменными, передаваясь каркасными строителями на протяжении веков.

Оглавление:

Перейти к …

Фото: Courtesy Yankee Barn Homes. Смотрите больше этого дома здесь.

Терминология ключевой лесоматериала:

БАЙ. Для эффективности как при строительстве, так и при использовании материалов, деревянные каркасные конструкции обычно возводятся в коробчатых секциях, называемых отсеками, состоящими из двух изгибов (по одному на каждом конце) вместе с дополнительными элементами рамы, которые соединяют изгибы и образуют конструкцию.

ЛУЧ. Любая горизонтальная древесина.

БЕНТ. Каждый изгиб образует торцевую стенку в бухте. Как и отдельные кусочки в буханке хлеба, изгибы полностью проходят через конструкцию от одного конца к другому и от основания фундамента до самого верхнего гребня и служат основными несущими узлами в деревянной раме. Изгибы обычно устанавливаются плоскими на основании пола или пола, а затем поднимаются в вертикальное положение с помощью крана (или множества готовых рук).

ПАЛАТА. Плоская кромка под углом 45 градусов, выточенная или проложенная вдоль наружных или «ведущих» кромок пиломатериала. Несмотря на то, что фаски в основном являются декоративными, они часто размещаются там, где обитатели могут соприкоснуться с резко обрезанными, открытыми углами и краями древесины, чтобы предотвратить травмы.

ЗЕЛЕНЫЙ ТИМБЕР. Древесина, используемая для деревянного каркаса, часто собирается в раму вскоре после того, как ее обрезают, когда она еще «зеленая», без какого-либо промежуточного периода сушки. Столярные изделия, используемые в такой раме, предназначены для затягивания и укрепления, так как это зеленое дерево высыхает и сжимается в каркасе.Иногда пиломатериалы сушат на воздухе в защищенных от атмосферных воздействий корпусах, чтобы удалить влагу и уменьшают их до номинального конечного размера, или сушат в печи в отапливаемой среде до почти мебельного состояния.

ПОСТ. Любая вертикальная древесина.

РЕАКЦИЯ ВРЕМЕНИ. Древесина, которая в целости и сохранности сохраняется от старых деревянных каркасных зданий, таких как сараи, мельницы и фабрики, а затем повторно используется или перерабатывается в новую структуру. Владельцы часто платят премию за уникальный внешний вид и качества состаренных или «старинных» пиломатериалов.

TIMBER. В соответствии со стандартными классификациями пиломатериалов, древесина представляет собой длину из массива дерева с поперечным сечением более пяти дюймов на стороне. Конструкция мельницы, обозначающая требования пожарного кодекса, требует, чтобы конструкционные пиломатериалы были обрезаны минимум до восьми дюймов с каждой стороны. Пиломатериалы взаимозаменяемы в качестве столбов и балок в деревянных каркасных зданиях.

ТУННЕЛЬ. Большой деревянный штифт или колышек, используемый в качестве крепежа в деревянных столярных изделиях. Слово происходит от описательного термина «гвоздь дерева.«В зависимости от прерогатив строителя или владельца, открытые колышки либо срезаются плоско по отношению к лицевой стороне бруса, либо остаются необрезанными, чтобы выходить за пределы для более простоватого вида.

ферм. Расположение горизонтальных и вертикальных пиломатериалов, используемых для поддержки крыши, верхнего этажа или балкона. Ферма объединяет и умножает несущую способность своих отдельных пиломатериалов, позволяя узлу охватывать большую неподдерживаемую площадь и выдерживать более тяжелые нагрузки. Доступны различные типы конструкций стропильных конструкций, в том числе балки молотка и ножничные фермы.

Терминология строительства:

ЛУЧ. Любая горизонтальная древесина.

БРАС. Эти короткие деревянные опоры из дерева, называемые коленными, угловыми или ветряными скобами, используются в качестве усиления в углах рамы для предотвращения сдвига или горизонтального перемещения.

GIRT. Этот критический компонент рамы образует горизонтальную полосу, или «пояс», полностью вокруг деревянного каркаса.Часто упоминается как балка, изогнутый Girt или препоясаться луч, он также служит в качестве основы, или подоконника, для каждого верхнего этажа и часто используется в качестве наружного опорного луча для отдельных балок пола.

GUNSTOCK POST. Также известный как зубчатая стойка, эта уникальная вертикальная опора имеет более широкие размеры в верхней части, что позволяет ей образовывать пересечение для нескольких балок и опорных элементов.

HAMMER BEAM. Сложный тип поперечной балки, используемый в «открытых» или несвязанных фермах, часто в сочетании с изогнутой распоркой, который помогает передавать вес крыши конструкции на стены.

JOIST. Эти горизонтальные балки одновременно выдерживают вес внутренних полов и служат опорами для потолков помещений. Балки поддерживаются основными горизонтальными опорными элементами, такими как опоры и промежуточные несущие балки, такие как летние балки.

КОРОЛЕВСКИЙ ПОСТ. Этой ключ древесины образует центральную точку в ферме или геометрической структуре поддержки, и часто используется в качестве пересечения для других каркасных элементов. Хотя это, технически говоря, столб, он обычно подвешен сверху и редко простирается до пола конструкции.

ПЛИТА. Балка, которая образует горизонтальное основание конструкции и служит фундаментом или точкой крепления для вертикальных элементов рамы, таких как стойки и стены.

ПОСТ. Любая вертикальная древесина.

ПУРЛИН. Верхние секции изгибов деревянного каркаса часто соединены и укреплены горизонтально прогибами, которые также поддерживают настил крыши.

КОРОЛЕВСКИЕ ПОСТЫ. Эти вертикальные элементы рамы используются в ферме, сконфигурированной с двумя симметричными стойками вместо или в дополнение к одной стойке короля.

RAFTER. Крепления для поддержки крыши, которые проходят вверх от настенной плиты до самой верхней балки, называются стропилами. Стропила и прогоны иногда используются в комбинации. Главные стропила образуют наклонную фронтальную линию крыши на каждом изгибе.

Хребет. Этот горизонтальный элемент, также известный как ребристая балка или ребристая пластина, соединяет изгибы на вершине фронтона с деревянным каркасом. Ридж балки не всегда требуются и могут быть опущены в некоторых структурах.

ЛЕТНИЙ ЛУЧ. Иногда его называют центральной опалубкой, эта балка обычно используется для охвата больших открытых площадок и поддержки веса других балок, таких как балки в центре пола. Поскольку он должен нести значительный вес, он часто является самым крупным деревянным компонентом в каркасной деревянной конструкции.

TIE BEAM. Вспомогательный элемент рамы, также известный как хомут для воротника, устанавливается горизонтально между стропилами крыши, чтобы не допустить раздвигания крыши из-за структурной (весовой) нагрузки.

Фото: Heritage Natural Finishes

Терминология столярных изделий:

BIRDSMOUTH. Сложный разрез, выполненный в хвостовой части или в нижней части стропила, который позволяет пиломатериалам проходить над верхней стенкой и проходить мимо нее, обеспечивая большую опорную и крепежную поверхность.

BUTT. Одно из наименее сложных соединений, в котором сопрягаемые части имеют квадратный разрез и просто прилегают друг к другу.Поскольку это соединение имеет небольшую присущую прочность и зависит от силы тяжести или крепежа, чтобы оставаться на месте, оно обычно ограничивается пересечениями, которые не подвержены движению или сильным противодействующим силам, например, когда деревянные опоры опираются на горизонтальные балки.

DOVETAIL. Широко используемое соединение, которое включает в себя веерообразный бивень или шип, который впадает и блокируется в виде карманного среза аналогичной формы. Клинообразная форма этого чрезвычайно прочного соединения предотвращает смещение или отделение сцепленных бревен друг от друга.

LAP. Соединение, в котором концы двух брусьев обрезаются под соответствующими углами и просто накладываются или «перекрываются», а затем крепятся друг к другу. Поскольку направление зерен сопрягаемых деталей является параллельным, эти соединения легко скрыты и часто невидимы. Коленные суставы обычно используются для удлинения или удлинения пиломатериалов в длинных горизонтальных участках.

MORTISE & TENON. Часто используемый шов в каркасе из дерева, он включает в себя охватываемый конец (шип), вырезанный на конце одного бруса, который вставляется в соответствующий квадратный вырез женского сосуда (врезной).Как и многие деревянные каркасные соединения, он часто фиксируется на месте путем добавления дюбелей из твердой древесины или колышков, называемых стволами («гвоздями дерева»).

Карманный крой. Как и врезной, этот совместный сосуд обычно «открыт» в двух измерениях; Врезанный в боковую или верхнюю поверхность пиломатериала, он предназначен для получения шипа или бивня одинаковой формы, образующихся на конце спариваемого пиломатериала.

СТРЕЛКОВОЧНОЕ СИДЕНЬЕ. Улучшенный тип соединения «рот-рот» и «внахлест», как правило, включает в себя дополнительные разрезы в стропиле и пластине, чтобы противостоять движению вниз и наружу, а также перемещению из стороны в сторону.

SPLINE. Длинная, относительно тонкая деревянная секция, используемая для соединения двух брусьев или усиления соединения. Шпонка обычно укладывается между балками, а сборка крепится с помощью деревянных дюбелей.

ПЛЕЧО. выступ, врезанный в поверхность сустава; эта дополнительная фасетка увеличивает несущую способность балки за счет передачи направленной вниз силы непосредственно на стойку, в то время как шип сустава противостоит боковой нагрузке или растяжению.

ЧЕРЕЗ СОЕДИНЕНИЕ. Описательный термин, используемый для соединений, в которых шип или бивень полностью проходит через врезной или карманный врез в принимающую древесину.

ЯЗЫК И ВИЛКА. Специализированное соединение, часто используемое для соединения верхних концов стропил, которые встречаются, чтобы сформировать вершину или фронтон. Один конец древесины разрезается в открытой U-образной конфигурации (вилка), и единственный язычок, образованный на пересекающейся древесине, плотно входит в пространство между концами вилки.

TUSK. Тенеподобное удлинение, сформированное на конце пиломатериала, который вписывается в соответствующий врезной или карманный разрез; этот сустав обычно включает в себя дополнительное плечо или выступ, врезанный в наружную поверхность сустава.

КЛИН. Деревянная прокладка, вставленная в соединение, чтобы затянуть и зафиксировать пересекающиеся брусья на месте.

Больше Основ деревянного каркаса дома:

,

Каркас под сайдинг из профиля как сделать угол

Каркас под сайдинг из профиля

Каркас под сайдинг из металлического профиля и деревянного бруса: особенности монтажа

При отделке фасада дома большое значение имеет правильно возведенная обрешетка под сайдинг. Хотя создание каркаса не представляет особой сложности, есть определенные нюансы, которые необходимо учитывать. Для монтажа конструкции применяются два основных метода.

Для чего нужна обрешетка

Устанавливать каркас требуется не всегда, это необходимо для выполнения следующих функций:

• Исправление неровностей основания – это основное назначение обрешетки. Ввиду того что стены дома (особенного старого) редко имеют единую плоскость, существующую погрешность необходимо компенсировать. Качественно смонтировать панели на фасад с перепадами и изгибами нельзя. Можно выполнить выравнивание при помощи жидких смесей, но это потребует много времени, сил и средств.
• Дополнительная теплоизоляция. Стойки возводимой конструкции, располагаемые вертикально или горизонтально, создают ячейки, в которые можно уложить утеплитель. Это особенно актуально, если для облицовки выбран металлосайдинг, имеющий высокую теплопроводность.
• Создание вентзазора. Между основанием и теплоизоляцией обязательно наличие небольшого промежутка для свободной циркуляции воздуха. Это позволяет предотвратить появление плесени, грибка и конденсата. Жилое строение, возведенное из дерева или обшитое им, нуждается в свободном парообмене.
• Нивелирование усадки. Недавно построенный дом подвергается серьезной усадке на протяжении первых 2–3 лет, после чего процесс замедляется, но не прекращается. Каркас способен компенсировать это влияние. Для новых зданий более эффективна конструкция из металлопрофиля, выставляемая на подвесах с учетом зазоров по краям стоек.
• Снижение общей нагрузки на основу. Акриловые и виниловые панели оказывают незначительное воздействие на здание, но металлические, фиброцементные или керамические из-за большого веса могут повредить стены и фундамент. Поэтому распределение части нагрузки на обрешетку – правильное решение, особенно для ветхих зданий.

При выполнении работ большое значение имеет ровность и надежность каркаса, наличие дефектов приведет к многочисленным проблемам.

Виды обрешетки под сайдинг

Каждый из вариантов конструкции обладает своими плюсами и минусами, которые нужно учитывать при принятии решения.

Наиболее предпочтительна для укладки на бревенчатые и каркасные дома, особенно при использовании деревянного сайдинга.

Деревянная обрешетка

Основные преимущества такой разновидности:

1. Доступность. Для работы применяется неструганный брус, продающийся во всех строительных магазинах.
2. Быстрота монтажа. Стойки можно крепить непосредственно к основанию, что не требует применения подвесов.

• Древесина нуждается в специальной обработке защитными составами.
• Рейки должны быть хорошо просушены, иначе они деформируются.
• Температурное расширение. Для монтажа используются детали из хвойных пород, изменяющих структуру при воздействии температуры.
• Гниение и повреждение насекомыми. Обработка по прошествии времени теряет свойства, что влечет за собой проблемы.

Таким образом, брус следует использовать осторожно и только после полного цикла подготовки.

Применяется для работ с поверхностями из кирпича и газобетона. Хорошо подходит при укладке панелей из винила и оцинкованной стали, поскольку расширение обшивки и обрешетки в этом случае совпадает.

Каркас из металлопрофиля

Профиль для сайдинга из металла имеет ряд достоинств:

1. Возможность выравнивания серьезных искривлений за счет системы подвесов.
2. Наибольшая надежность. Крепеж выполняется саморезами и дюбелями, добавление перемычек обеспечивает устойчивость.

Проблемы с этим материалом могут быть следующие:

• Металлокаркас подвержен коррозии, возникающей из-за нарушения технологии монтажа.
• Некачественные профили деформируются при высокой температуре.
• Продукция может стоить дороже, чем деревянный брус.

На заметку! Существует специальная подвесная система для сайдинга. Она имеет определенный набор комплектующих, но используется крайне редко.

Расчет материала

Правильность сборки конструкции во многом зависит от верного подсчета количества изделий.

1. Уточняется схема расположения облицовки. Стойки требуется делать перпендикулярно панелям.
2. Определяется высота и ширина каждой стороны дома. Отдельно учитывается цоколь и фронтон.
3. Шаг деталей составляет 40–60 см.
4. При выборе металлического профиля потребуются подвесы, монтируемые по длине стойки через каждые 35–50 см. Точное значение зависит от состояния основания.

Чтобы правильно рассчитать материал, необходимо составить схему

• Дом имеет форму прямоугольника, цокольный участок не выделяется.

Размер стен: ширина – 6 и 12 м, высота до свеса крыши – 3,5 метра.

• Ввиду того что поверхности редко бывают пропорциональными, составляется план. Учитывают, что по углам с каждой стороны обязательно выставляются начальные стойки.
• На шестиметровую стену с шагом 50 см понадобится 13 стоек, а на поверхность 12 м – 25 шт. Итого: 13+25+13+25= 76 шт. + детали для обрамления окон и дверей. Получается около 80 элементов.
• Если требуются подвесы, то их количество высчитывается исходя из одной стойки, после чего умножается на общее число + запас.

Следует знать! Если планируется устраивать перемычки или контробрешетку, то материала потребуется больше.

Технология монтажа

Установить конструкцию несложно, если выполнять все работы внимательно и аккуратно.

Устройство каркаса из бруса

1. Определяется толщина теплоизоляционной продукции, под нее подбираются деревянные стойки. Чаще всего они имеют габариты 50*40 мм.
2. При работе с домом из бруса или похожего материала настилается пароизоляция.
3. Проводится разметка, расчерчиваются линии расположения элементов.
4. Первыми монтируются детали по углам. Для этого их предварительно рассверливают. Рекомендуется делать не больше двух полных проходов через рейку, чтобы обеспечить быстрое наживление, а остальное – в виде наметок. Отверстия располагают на расстоянии, обеспечивающем надежную фиксацию саморезами. В качестве альтернативы для крепежа можно выбрать гвозди.
5. Рейки устанавливаются на место и наживляются. Под них подкладывается брусок или другой подходящий материал, после чего планки выравниваются с помощью уровня и фиксируются.
6. Между угловыми стойками натягивается шнур, по нему необходимо выставить оставшиеся элементы.
7. Если планируется утепление, то для создания вентиляционного зазора сверху настилается гидроизоляция, а уже по стоящим фрагментам необходимо набить рейки.

Схема устройства деревянного каркаса

При выполнении работ край деталей подрезают. Это позволит сформировать зазор сверху и снизу. Нижний участок дополнительно пропитывают защитными составами.

Установка металлического профиля

Монтаж каркаса под сайдинг из профиля считается более простой процедурой, чем предыдущий вариант. Алгоритм действий:

1. Производится разметка поверхности. Если требуется, то предварительно натягивается пароизоляция.
2. Металлические детали обрезаются до нужного размера. Это легко сделать электрическим лобзиком, болгарку использовать не рекомендуется.
3. По проведенным линиям с выбранным шагом выставляют подвесы. Крепление осуществляется на дюбели и саморезы по просверленным отверстиям. Усики подгибаются.
4. При помощи уровня с учетом верхнего и нижнего зазора выравниваются и фиксируются угловые и последующие детали. Выступающие края подвесов загибаются.
5. Между стойками внешнего соединения стен обязательно устраиваются перемычки, формирующие угол 90 градусов.

Собрать такой каркас своими руками несложно, но требуется обеспечить конструкции жесткость.

Важно! Все крепежные элементы следует направлять строго под прямым углом.

Монтаж обрешетки с утеплителем

Уложить теплоизоляцию можно несколькими способами:

• Для деревянных конструкций хорошо подходит минеральная вата. Материал располагается между стойками обрешетки, для этого расстояние между ними должно быть на 1 см меньше. Предварительно осторожно запениваются щели между стеной и брусом, чтобы исключить мостики холода. Если утеплитель укладывается в два ряда, то предварительно возводится контробрешетка. Сверху натягивается гидроизоляция и подшиваются рейки для создания зазора.

Деревянная контробрешетка с утеплителем

• На металлическом каркасе располагается каменная вата, пеноплекс или похожая плитная продукция. Первоначально крепится подвесная система, утеплитель нанизывается на усики крепежных элементов. Материал следует располагать в шахматном порядке, дополнительно фиксируя специальными дюбелями. Далее устанавливаются профили.

Монтаж металлической обрешетки с утеплением

После этого сайдинг монтируется согласно инструкции производителя.

Обрамление окон и дверей

Это мероприятие выполняется в обязательном порядке. Отделка проемов может осуществляться разными способами:

Обрамление проемов: 1 — металлическим профилем; 2 — деревянным брусом

1. Если окно достаточно широкое, то по его краям в полную длину пускаются вертикальные стойки, а горизонтальные подшиваются отдельно. Но число деталей, располагаемых сверху и снизу, рекомендуется увеличить, сделав чаще шаг крепления.
2. При деревянной обрешетке проем может обшиваться отдельно. Для этого достаточно расположить по периметру брус или рейку, чтобы создать единую наружную плоскость.

При правильном выполнении работ профили для сайдинга и рядовые панели займут свое место без особых проблем.

Каркас под сайдинг или как обеспечить красивую отделку?

Необходимые инструменты

Каркас под сайдинг нужен при монтаже практически на любой поверхности, потому что тяжело представить себе идеально ровные стены и совершенный глазомер у мастера. Тем более, хорошо собранная обрешетка гарантирует надежность отделки на долгие годы и значительно упростит заботы во время монтажа непосредственно планок сайдинга. Разберемся в этом непростом этапе вместе.

Каркас под сайдинг – выбираем материал

Прежде чем разбираться, как сделать каркас под сайдинг, следует определиться с материалами для такой обрешетки и хорошенько подготовить поверхность стен. Больше всего хлопот доставляет отделка фасада дома, именно этим мы и займемся в данной статье, чтобы затронуть все нюансы. То, что обрешетка необходима, становится понятным не только в моменты обнаружения неровностей на стенах, но и при желании заодно утеплить дом, чтобы потом не прибегать к дополнительным конструкциям и лишней работе.

Вариантов для обустройства каркаса может быть как минимум два – металл и дерево. Существуют, конечно, веские доводы в пользу долговечности оцинкованного металла, он действительно редко подведет вас в ближайшее десятилетие, в отличие от дерева, которое при неосторожности монтажа и плохой герметичности конструкции очень быстро придет в негодность. Ведь речь идет об отделке фасада, на который воздействует снег, дождь, ветер и беспощадное солнце.

Кроме эксплуатационных характеристик следует не забыть и о процессе сооружения обрешетки. Времени на создание деревянного каркаса уйдет значительно меньше, и монтировать на него сайдинг также проще, шуруповерт и саморезы позволят очень скоро насладиться своей работой. Если стены деревянные, например, фанерные или из специально обработанных бревен с ровным торцом, то использовать можно даже гвозди, но с механическим инструментом сегодня как-то привычнее. Раз вы выбираете легкость на этом этапе, то позаботьтесь о предварительной защите дерева, обрабатывайте его антисептиками перед самым монтажом. Теперь самое время обсудить, как выглядят материалы, которые нам предстоит приобрести.

Закупаемся всем необходимым для каркаса под сайдинг

Первым делом отметим то, чем мы будем крепить каркас, это саморезы. Известно, что длина их различна, поэтому прежде чем закупаться, вычислите, какой толщины будут планки или профили самой обрешетки. Для этого возьмите эту толщину, прибавьте к ней толщину прокладки и шляпки, а затем накиньте еще 3-5 мм, в зависимости от тяжести будущего сайдинга. Так вы получите параметры надежного крепления. Далее покупаем детали каркаса и, возможно, что-то вроде комплекта для сооружения лесов, если вы планируете заниматься монтажом обрешетки всего дома в одиночку.

Если вы решили выполнить обрешетку в металлическом варианте, то понадобится П-образный профиль, сделанный из металла с цинковым напылением. Длина его для фасадных работ должна быть 3 метра, а сечение не должно быть симметричным, его параметры 60х27 мм. При этом важно, чтобы имелась укрепленная кромка на таком профиле, это гарантирует жесткость конструкции. Кроме самого профиля нужны пластины для крепления, именно они сначала окажутся на стене, а уж потом к ним фиксируется профиль. Вместо таких пластин-подвесов можно использовать более мелкий профиль 27х28 мм, также его устанавливают, как опорный, в тех случаях, когда создается вертикальная обрешетка.

Деревянный каркас обойдется дешевле, вам понадобятся всего лишь бруски 50х50 мм (либо 50х80 мм) и несколько металлических профилей для укрепления стартовых планок. Но за внешней простотой такой покупки стоит несколько нюансов, ведь выбираем мы натуральный, а значит, почти живой и непредсказуемый материал. Поэтому обращайте внимание на исходную влажность покупаемого сырья, она не должна быть выше 15 %. Если получилось купить хороший вариант, то не рискуйте осуществлять монтаж при влажной погоде, этим вы испортите сырье. Имея повышенную влажность, бруски со временем все же подсохнут, но из-за этого изогнуться, и весь каркас перекосится.

Идеальной длиной бруса будет та, которая покроет всю длину стены за раз (при горизонтальной обрешетке) или высоту (при вертикальной).

Как сделать обрешетку под сайдинг: пошаговая инструкция

Что представляет собой обрешётка под сайдинг

Обрешётка является основной опорой, когда устанавливаются плиты под сайдинг. Существует несколько разновидностей каркаса. И независимо от того какой вид выбран, технология производится по единым правилам. Отделочные плиты можно крепить без вспомогательной конструкции, тогда дом потеряет свой первоначальный вид.

Описание

На поверхности стены есть различные перепады и неровности и при помощи каркаса удаётся выровнять поверхность. Дом в таком случае не потеряет своих эксплуатационных характеристик, а отделочные плиты не деформируются. К тому же только добавятся дополнительные возможности по теплоизоляции фасада и обустройстве гидро- и пароизоляции.

Каркас, построенный под отделочные плиты, позволяет поверхности стены «дышать». То есть, обеспечивать прекрасную вентиляцию фасада, а, следовательно, надёжно защищать от грибковых заболеваний, плесени, влаги и конденсата.

Функции

Основными функциями обрешётки являются:

• Опора для крепления плит сайдинга.
• Выравнивание поверхности стены.
• Основа для облицовочных листов сайдинга.
• Обеспечивает зазор между утеплителем, поверхностью дома и облицовочной плитой.
• Вентилируется фасад дома.
• Нормализует режим влажности в доме.

Виды обрешёток

Применяется всего два вида обрешёток, это обусловлено использованием различного материала: дерева и металла.

Деревянная

Использование деревянных брусков делают строительство более экономичным. Но здесь есть существенный недостаток, деформация материала от природных явлений (снег, дождь). Если используемый брус имеет показатель влажности 12-15%, это считается нормальным. Но когда этот показатель будет больше нормы, можно ждать негативных последствий. Во-первых, произойдёт искривление материала. Во-вторых, нарушается целостность обрешётки и её внешний вид.

Внешний вид деревянного профиля представляет собой брус, который имеет сечение 0,5х 0,5 см. Для того, чтобы предупредить порчу древесины, на бруски наносится специальная антисептическая пропитка. И даже при такой защите, брус нельзя использовать для устройства обрешётки в дождливую погоду.

Металлическая

Здесь используются профиля, материалом которых, является оцинкованное железо с сечением 0,6х 0,27 см. Аналоги таких профилей могут быть использованы для крепления панелей из гипсокартона к различной поверхности.

Существуют профили и другого сечения. Например, 0,5х 0,5 и 0,4х 0,4 см, но они не подходят для крепежа сайдинга. Причина кроется в недостаточной жёсткости материала. В них не делается отбортовка кромки полотна.

Чтобы проверить точность крепежа, стоит использовать строительный или лазерный уголок. После того как измерения произведены, надо натянуть леску между направляющими полотнами. По ней будут устанавливаться дополнительные планки.

Обрешётка под цокольный сайдинг

Выбор, например, панелей пал на винил, имитирующий дерево, кирпич или камень с размером 50 х120 см. Каркас выбираем металлический, так как поверхность цоколя близко от грунта и подвержена воздействиям грунтовых и талых вод, что не желательно для деревянных профилей.

В регионе с тёплыми зимами можно первую направляющую крепить прямо над грунтом. В регионах, где возможно промерзание земли, располагать её следует на 15 см выше уровня почвы.

Если будем облицовывать весь фасад, следует направляющие располагать по вертикали на расстоянии 90 см, в случае облицовки только снизу, оптимальным решение будет горизонтальный каркас на расстоянии 45 см.

Перфоратором просверливаем отверстия для подвесов или кронштейнов, сюда будем крепить брусья каркаса. Если каркас выбираем металлический, используем кронштейны, из-за их устойчивости.

Решив сделать дополнительную теплоизоляцию, то перед тем как устанавливать профиля, уложим изоляционный материал прямо на кронштейны. Ветрозащитную мембрану укладываем сверху и продолжаем крепить основные рейки.

Теперь строительным уровнем измеряем плоскость закреплённых уголков и приступаем к монтажу панелей.

Какие материалы и инструменты необходимы

• Молоток.
• Шуроповёрт.
• Уровень.
• Рулетка.
• Комплектующие.
• Крепёжные детали.

Технология монтажа обрешётки

Используем вентилируемые прогоны или обычный профиль под гипсокартон, для обустройства каркаса. Использование первого материала позволяет надёжно фиксировать листы и получить хорошую вентиляцию пространства под сайдингом. Для выравнивания каркаса применяем специальные кронштейны, можно также использовать детали П-образного профиля.

Теперь, если сайдинг будем укладывать горизонтально, тогда рейки обрешётки укладываем вертикально или наоборот. Делаем сплошной каркас возле дверных и оконных проёмов.

При кирпичном виде основной кладки, следует рассчитывать шаг так, чтобы крепление не пришлось вбивать в раствор.

Технология монтажа заключается в следующем:

• Подготовительные работы.
• Разметка.
• Монтаж обрешётки.

Подробное пошаговое руководство, по которому читатель может сделать работу своими руками

1. На первоначальном этапе подготавливаем стены, для любого вида каркаса (деревянного или металлического). Для этого производим демонтаж наличников с дверей и окон и все детали, что выступают за плоскость строения. Производим очистку дома от всевозможных загрязнений. Допустим, дом обшит вагонкой из дерева, не забываем осмотреть надёжность крепления досок. В случае если, есть разболтавшиеся доски, делаем фиксацию их саморезами. Далее, обрабатываем стены антигрибковым средством, это предотвратит образование плесени под сайдингом.
2. Следующим этапом является разметка. Расстояние выбираем от веса листов. Если панели большого веса, стоит делать шаг меньше между профилями или брусками конструкции. Иногда расстояние между брусками уменьшается из-за региона с сильными ветрами. И здесь же мы должны определиться как будет направлена панель, для того чтобы выбрать горизонтальное или вертикальное расположение реек.
3. Завершающим этапом будем монтировать деревянный каркас под сайдинг. Этот вариант будет немного дешевле, чем использование металлических профилей и наиболее простой в монтировании. Брусья все тщательно просушиваем, обработку делаем антисептиком, и только тогда используем для работы. Длину бруса подготавливаем одной длины со стеной. Если длины не хватит можно состыковать две, но это не желательно.
4. Начало ведём с установки кронштейнов. Брусья накладываем сверху и производим крепление саморезами. Вариант крепления может быть сразу на стену, если утепление не предусмотрено. Обрешётку, если потребуется выравниванием по уровню пластиковыми клиньями. Конструкция готова.

Как сделать угол обрешётки под сайдинг

Угловые детали обрешётки крепим на 0,6 см, отступая от карниза и на такую же величину от стартовой полосы.

Внутренние углы дома фиксируем внутренним уголком или J-профилем.

Каркас под сайдинг из металлического профиля и деревянного бруса: особенности монтажа

При отделке фасада дома большое значение имеет правильно возведенная обрешетка под сайдинг. Хотя создание каркаса не представляет особой сложности, есть определенные нюансы, которые необходимо учитывать. Для монтажа конструкции применяются два основных метода.

Для чего нужна обрешетка

Устанавливать каркас требуется не всегда, это необходимо для выполнения следующих функций:

• Исправление неровностей основания – это основное назначение обрешетки. Ввиду того что стены дома (особенного старого) редко имеют единую плоскость, существующую погрешность необходимо компенсировать. Качественно смонтировать панели на фасад с перепадами и изгибами нельзя. Можно выполнить выравнивание при помощи жидких смесей, но это потребует много времени, сил и средств.
• Дополнительная теплоизоляция. Стойки возводимой конструкции, располагаемые вертикально или горизонтально, создают ячейки, в которые можно уложить утеплитель. Это особенно актуально, если для облицовки выбран металлосайдинг, имеющий высокую теплопроводность.
• Создание вентзазора. Между основанием и теплоизоляцией обязательно наличие небольшого промежутка для свободной циркуляции воздуха. Это позволяет предотвратить появление плесени, грибка и конденсата. Жилое строение, возведенное из дерева или обшитое им, нуждается в свободном парообмене.
• Нивелирование усадки. Недавно построенный дом подвергается серьезной усадке на протяжении первых 2–3 лет, после чего процесс замедляется, но не прекращается. Каркас способен компенсировать это влияние. Для новых зданий более эффективна конструкция из металлопрофиля, выставляемая на подвесах с учетом зазоров по краям стоек.
• Снижение общей нагрузки на основу. Акриловые и виниловые панели оказывают незначительное воздействие на здание, но металлические, фиброцементные или керамические из-за большого веса могут повредить стены и фундамент. Поэтому распределение части нагрузки на обрешетку – правильное решение, особенно для ветхих зданий.

При выполнении работ большое значение имеет ровность и надежность каркаса, наличие дефектов приведет к многочисленным проблемам.

Виды обрешетки под сайдинг

Каждый из вариантов конструкции обладает своими плюсами и минусами, которые нужно учитывать при принятии решения.

Деревянная

Наиболее предпочтительна для укладки на бревенчатые и каркасные дома, особенно при использовании деревянного сайдинга.

Основные преимущества такой разновидности:

1. Доступность. Для работы применяется неструганный брус, продающийся во всех строительных магазинах.
2. Быстрота монтажа. Стойки можно крепить непосредственно к основанию, что не требует применения подвесов.

• Древесина нуждается в специальной обработке защитными составами.
• Рейки должны быть хорошо просушены, иначе они деформируются.
• Температурное расширение. Для монтажа используются детали из хвойных пород, изменяющих структуру при воздействии температуры.
• Гниение и повреждение насекомыми. Обработка по прошествии времени теряет свойства, что влечет за собой проблемы.

Таким образом, брус следует использовать осторожно и только после полного цикла подготовки.

Металлическая

Применяется для работ с поверхностями из кирпича и газобетона. Хорошо подходит при укладке панелей из винила и оцинкованной стали, поскольку расширение обшивки и обрешетки в этом случае совпадает.

Профиль для сайдинга из металла имеет ряд достоинств:

1. Возможность выравнивания серьезных искривлений за счет системы подвесов.
2. Наибольшая надежность. Крепеж выполняется саморезами и дюбелями, добавление перемычек обеспечивает устойчивость.

Проблемы с этим материалом могут быть следующие:

• Металлокаркас подвержен коррозии, возникающей из-за нарушения технологии монтажа.
• Некачественные профили деформируются при высокой температуре.
• Продукция может стоить дороже, чем деревянный брус.

На заметку! Существует специальная подвесная система для сайдинга. Она имеет определенный набор комплектующих, но используется крайне редко.

Расчет материала

Правильность сборки конструкции во многом зависит от верного подсчета количества изделий.

1. Уточняется схема расположения облицовки. Стойки требуется делать перпендикулярно панелям.
2. Определяется высота и ширина каждой стороны дома. Отдельно учитывается цоколь и фронтон.
3. Шаг деталей составляет 40–60 см.
4. При выборе металлического профиля потребуются подвесы, монтируемые по длине стойки через каждые 35–50 см. Точное значение зависит от состояния основания.

1. Определяется толщина теплоизоляционной продукции, под нее подбираются деревянные стойки. Чаще всего они имеют габариты 50*40 мм.
2. При работе с домом из бруса или похожего материала настилается пароизоляция.
3. Проводится разметка, расчерчиваются линии расположения элементов.
4. Первыми монтируются детали по углам. Для этого их предварительно рассверливают. Рекомендуется делать не больше двух полных проходов через рейку, чтобы обеспечить быстрое наживление, а остальное – в виде наметок. Отверстия располагают на расстоянии, обеспечивающем надежную фиксацию саморезами. В качестве альтернативы для крепежа можно выбрать гвозди.
5. Рейки устанавливаются на место и наживляются. Под них подкладывается брусок или другой подходящий материал, после чего планки выравниваются с помощью уровня и фиксируются.
6. Между угловыми стойками натягивается шнур, по нему необходимо выставить оставшиеся элементы.
7. Если планируется утепление, то для создания вентиляционного зазора сверху настилается гидроизоляция, а уже по стоящим фрагментам необходимо набить рейки.

1. Производится разметка поверхности. Если требуется, то предварительно натягивается пароизоляция.
2. Металлические детали обрезаются до нужного размера. Это легко сделать электрическим лобзиком, болгарку использовать не рекомендуется.
3. По проведенным линиям с выбранным шагом выставляют подвесы. Крепление осуществляется на дюбели и саморезы по просверленным отверстиям. Усики подгибаются.
4. При помощи уровня с учетом верхнего и нижнего зазора выравниваются и фиксируются угловые и последующие детали. Выступающие края подвесов загибаются.
5. Между стойками внешнего соединения стен обязательно устраиваются перемычки, формирующие угол 90 градусов.

Собрать такой каркас своими руками несложно, но требуется обеспечить конструкции жесткость.

Важно! Все крепежные элементы следует направлять строго под прямым углом.

Монтаж обрешетки с утеплителем

Уложить теплоизоляцию можно несколькими способами:

• Для деревянных конструкций хорошо подходит минеральная вата. Материал располагается между стойками обрешетки, для этого расстояние между ними должно быть на 1 см меньше. Предварительно осторожно запениваются щели между стеной и брусом, чтобы исключить мостики холода. Если утеплитель укладывается в два ряда, то предварительно возводится контробрешетка. Сверху натягивается гидроизоляция и подшиваются рейки для создания зазора.

Монтаж металлической обрешетки с утеплением

После этого сайдинг монтируется согласно инструкции производителя.

Обрамление окон и дверей

Это мероприятие выполняется в обязательном порядке. Отделка проемов может осуществляться разными способами:

При правильном выполнении работ профили для сайдинга и рядовые панели займут свое место без особых проблем.

Монтаж каркаса для установки сайдинга

Монтаж каркаса для установки сайдинга

Сайдинг считается популярным материалом для отделки фасадов, однако монтаж его должен осуществляться грамотно и в соответствии с определенными правилами и требованиями. Для этого требуется возведение специального каркаса, причем если он будет технологически правильно сделан, то отделка будет привлекательной, надежной и качественной. Правильная установка сайдинга обеспечит его долгий срок службы.

До и после обшивки дома сайдингом

Из чего можно сделать каркас под сайдинг?

Изначально важно решить, из какого материала будет выполнен каркас для монтажа сайдинга. Существует возможность выполнить укладку сайдинга без применения обрешетки, однако для этого придется потратить много времени и усилий на подготовку основания, которое должно быть идеально ровным и гладким. Нередко неровности и проблемы являются настолько сильными и многочисленными, что выгодней сделать каркас.

Монтаж сайдинга без каркаса на утеплитель

За счет применения каркаса можно дополнительно произвести утепление стен и повысить их звукоизоляционные параметры. Для этого в ячейки обрешетки укладываются соответствующие материалы.

Каркас может быть выполнен из:

• Металлических профилей;
• Деревянных реек.

Металлический и деревянный каркас

Металлический каркас для сайдинга

Первый вариант считается более долговечным и надежным, однако металл подвергается процессу коррозии, поэтому все элементы должны быть покрыты защитными составами.

Кроме самих конструктивных частей каркаса должны быть подготовлены крепежи, причем идеальным выбором считаются саморезы. Для древесины и металла выбираются соответствующие саморезы. Длина элементов зависит от толщины реек и профилей каркаса.

Металлический каркас формируется с помощью подходящих профилей п-образной формы. Они создаются с применением стали, которая покрывается слоем из цинка. Деревянная обрешетка создается из брусков, размеры которых могут быть разными. Выбор зависит от параметров и габаритов самих планок сайдинга. Чтобы стартовые планки были хорошо закреплены, желательно воспользоваться несколькими стальными профилями. Приобретаемая для работы древесина должна обладать влажностью не выше 15%. Сами работы с деревянными элементами должны реализоваться в сухую походу с небольшим показателем влажности воздуха.

Монтаж металлической обрешетки

Деревянный каркас для монтажа сайдинга

Деревянные элементы не выдерживают воздействие влаги и повышенной влажности. Дополнительно они являются легко возгораемыми, поэтому при их применении так же придется пользоваться особыми защитными растворами. Здесь придется уделять много внимания защите древесины от влаги с помощью подходящих гидроизоляционных материалов.

К плюсам таких конструкций относится простота формирования, легкость крепления к каркасу сайдинга и небольшие затраты времени и денег на эти процессы. Чаще всего такой каркас создается для деревянных домов, но при этом сами стены сооружения должны быть покрыты антипиренами и антисептиками.

Сайдинг на деревянной обрешетке



Подготовка основания перед креплением каркаса

Перед непосредственной фиксацией обрешетки все равно придется уделить внимание определенным подготовительным этапам, которые обеспечат получение идеального результата работы. К ним относится:

• Удаляются со стен ненужные элементы, к которым могут относиться элементы водостока, наличники или другие предметы, которые могут стать препятствием для полноценного крепления каркаса;
• Подготавливаются сами материалы и оборудование, которые будут применяться во время крепления обрешетки;
• Если на поверхностях имеется старая отделка, то ее нужно полностью устранить, причем процесс этот зависит от того, с какими именно материалами придется иметь дело;
• Очищенное основание проверяется на наличие различных дефектов, поскольку если имеются разнообразные выбоины, трещины или иные недостатки, то они должны быть устранены;
• Если приходится иметь дело с деревянными стенами, то они полностью обрабатываются антипиренами и антисептиками, которые будут защищать материал от влаги, возгорания и насекомых;
• Некоторые поверхности требуется покрыть перед установкой каркаса шпаклевкой и грунтовкой.

Подготовка основания переж монтажем

 Процесс создания деревянного каркаса

Если была выбрана обрешетка из дерева, то важно знать, какими положительными параметрами будет обладать конечная конструкция и как выполнить все работы своими силами.
 К плюсам деревянного каркаса можно отнести:

1. Доступная стоимость;
2. Легкость реализации всех этапов, поскольку работать с древесиной очень легко, что обусловлено простотой ее обработки;
3. Каркас будет отличаться великолепными теплоизоляционными параметрами;
4. Прочность его будет находиться на высоком уровне;
5. Древесина – это экологически чистый материал, который считается безопасным для применения.

 Сам процесс формирования каркаса из дерева разделяется на следующие этапы:

1. На поверхность основания наносится разметка, которая будет указывать, где будет закреплен каждый элемент будущего деревянного каркаса;
2. На всей поверхности стены формируется надежный и сплошной гидроизоляционный слой, для чего может применяться пленка или обмазочная гидроизоляция;
3. Начинается фиксация горизонтальных брусков, расстояние между которыми должно быть равно ширине утеплителя, который будет установлен в ячейках каркаса в будущем;
4. Далее устанавливаются элементы в вертикальном положении, для чего доски под прямым углом фиксируются друг с другом и прикрепляются в углах стен;
5. Для выравнивания поверхности нужно пользоваться досками;
6. Далее устанавливаются все остальные элементы будущего каркаса, причем во время данной работы нужно пользоваться уровнем, чтобы обеспечить идеально ровную конструкцию;
7. Над проемами монтируются специальные планки, между которыми фиксируются поперечные рейки.

Таким образом, сделать деревянный каркас на самом деле несложно, причем получить можно идеальный результат с небольшими тратами денежных средств. Полученная конструкция должна быть обработана подходящими защитными средствами, которые не позволяют воздействовать на обрешетку насекомым, влаге или огню.

Формирование деревянного каркаса и обшивка дома



Нюансы создания металлического каркаса

Обрешетка из металла считается идеальным выбором в том случае, если предполагается устанавливать металлический сайдинг. Также он подходит для стен, которые являются бетонными или кирпичными. В качестве основного элемента для такой конструкции выступает профиль п-образной формы. Он прикрепляется к поверхностям с помощью подвесов, обеспечивающих ровность созданного каркаса.
 К преимуществам металлической обрешетки можно отнести:

1. Высокая прочность;
2. Устойчивость формы и размеров элементов;
3. Стойкость перед возгоранием;
4. Долговечность конструкции.

 Процесс создания каркаса делится на следующие этапы:

1. На стену наносится разметка;
2. В соответствии с ней фиксируются подвесы с помощью дюбелей, а между ними должно быть расстояние примерно 80 см.;
3. Закрепляется к подвесам металлический профиль с применением саморезов, предназначенных для работы с металлом, после чего эти элементы выравниваются с использованием уровня;
4. В ячейки каркаса укладывается утеплитель, после чего можно приступать к монтажу сайдинга.

Таким образом, каркас для монтажа сайдинга является важным и нужным элементом, который может быть создан из разных материалов. Процесс его создания не считается сложным, поэтому можно реализовать работы своими силами.

Монтаж деревянного сайдинга на металлокаркас

Видео материалы по монтажу сайдинга

Монтаж фиброцементного сайдинга на фасад дома

Преображение старого дома сайдингом

Остались вопросы? Хотите сделать заказ?

Обрешетка для сайдинга своими руками. Что выбрать для обрешетки под монтаж сайдинга: дерево или металл?

Обрешетка для сайдинга своими руками. Что выбрать для обрешетки под монтаж сайдинга: дерево или металл?

В качестве материала для установки обрешетки для сайдинга чаще всего используют металлический, нержавеющий профиль повышенной жесткости . В качестве бюджетного варианта может выступать деревянный сухой брусок, предварительно обработанный специальными антибактерицидными пропитками. Профиль рекомендуется применять потолочный марки ПП 60x27x3000 мм. См фото ниже:

На фото профиль для обрешетки под сайдинг, рекомендуется применять потолочный марки ПП 60x27x3000 мм

Монтаж обрешетки под сайдинг из деревянного бруска своими руками

Деревянный брусок обязательно должен быть сухим и ровным по всей длине желательно 1 сорта, не иметь сучков и явных следов гниения. Диаметр бруса лучше выбирать чуть больше так, например брус диаметром 40х50 или 50х50 мм, оптимальный вариант. Конечно, можно купить брусок для обрешетки под сайдинг меньшего диаметра, но в таком случае будьте готовы к процессу его быстрой деформации.

Цена на брус, конечно, ниже чем на профиль металлический, но здесь палка о двух концах.

Минусы деревянного бруска для обрешетки под сайдинг:

• Во-первых, дерево необходимо обрабатывать пропиткой, а это затраты как в плане финансовом так и по времени;
• В партии доставленного бруса может быть брак и отследить это очень трудно, особенно если достаточно большой объем материала;
• Дерево, как ни крути подвластно усадочным процессам, а это может негативным образом сказаться на всей площади облицованного фасада дома;
• Брусок необходимо хранить в сухом проветриваемом помещении. Для предотвращения деформации укладку деревянного бруска необходимо произвести штабелями.

Плюсы:

Достаточно низкая цена по сравнению с металлопрофилем.

Монтаж обрешетки под сайдинг из металлопрофиля

Плюсы и минусы металлопрофиля.

Плюсы:

• Легко транспортировать и хранить;
• Материал достаточно легко обрабатывается;
• Ровная поверхность по всей длине – залог качественно смонтированной обрешетки и как следствие грамотно выполненной облицовки;
• Материал не гниет и не ржавеет, прослужит, скорее всего, дольше, чем сама облицовка;
• Материал не подвластен нападкам насекомых и грызунов;
• Обрешетку из металлопрофиля легко установить согласно технологии и инструкции.

Минусы:

Сравнительно высокая цена (которая в большинстве случаев себя полностью оправдывает).

Согласно технологии допускается применения обоих материалов, но срок службы и качество смонтированной обрешетки могут быть в обоих случаях разными и это необходимо учесть на стадии планирования. В большинстве случаев для того чтобы сделать качественную обрешетку под сайдинг специалисты рекомендуют применять металлический перфорированный, жесткий профиль.

Способы обрешетки под сайдинг с утеплением. Для чего необходим каркас под отделку сайдингом

Для начала рассмотрим, почему для сайдинга нужно обустраивать обрешетку. Некоторые владельцы домов считают, что произвести отделку фасада можно и без каркаса. И действительно, в очень редких случаях это допустимо. Но для большинства загородных домов и прочих построек обрешетка под сайдинг обязательна, и тому есть несколько причин.

1. Компенсация неровности стен.  Наружные стены, как правило, далеки от идеала, потому монтировать сайдинг без обрешетки нежелательно – отделка со временем покоробится, потеряет свой первоначальный внешний вид и придет в негодность. При этом сделать максимально ровные стены можно, но очень сложно и дорого. Потому целесообразнее обустроить каркас, который и скомпенсирует все неровности постройки.

   Монтаж сайдинга на деревянную обрешетку

2. Учет усадки. Это явление наблюдается повсеместно в домах, построенных и недавно. И если не учесть этот фактор и разместить сайдинг прямо на стены, то при усадке отделка будет коробиться, ломаться, перекашиваться и приходить в негодность. Обрешетка из бруса или металлического профиля предотвратит подобные проблемы.

   Монтаж деревянной обрешетки

3. Утепление дома. Обрешетка, обустроенная на стене дома, позволяет уложить под сайдинг минеральную вату или плиты пенополистирола. В результате вы получаете не только красивую отделку фасада, но и защиту вашего дома от холодов, а его стен — от сырости и постепенного разрушения.
4. Вентиляция фасада и утеплителя. Наличие воздушной прослойки между обрешеткой и утеплителем, представленным минеральной ватой (или пенополистиролом), предотвращает проблемы, связанные с образованием конденсата, сырости и плесени.
5. Равномерное распределение нагрузки – обрешетка положительно сказывается как на отделке из сайдинга, так и на самой стене дома.

Обрешетка под металлосайдинг. Монтаж металлического сайдинга

Инструменты для монтажа металлического сайдинга

Резка металла.

Резать металлосайдинг, также как и листы профнастила, и металлочерепицу необходимо следующими инструментами: ножовка, ножницы по металлу, электропила c твердосплавными зубьями или другие электрические инструменты, предназначенные для резки металла с полимерным покрытием.

Резка листов металлсайдинга начинается с края с перфорацией.

Внимание! Запрещается пользоваться углошлифовальной машинкой («болгарка») с абразивным кругом для резки металлосайдинга. Использование «болгарки» приводит к порче изделия!

Подготовка фасада к монтажу металлосайдинга.

Перед монтажом металлосайдинга следует тщательно осмотреть фасад. Осыпающиеся кладки, штукатурки необходимо обстучать. Также необходимо удалить с фасада все вьющиеся растения, крепления водостоков, рольставни и другие конструкции, мешающие монтажу фасадной системы. Строительным уровнем необходимо проверить ровность стен и углов. Если на стене будет обнаружен перепад более 2 см на 10 м.п., то такую стену необходимо выравнивать при помощи обрешётки. В результате обрешётка должна быть выровнена в плоскости и не иметь изъянов. Следующим этапом подготовки будет выравнивание цоколя или отмостки и нанесение разметки для установки обрешётки.

Монтаж обрешётки.

При устройстве фасада из сайдинга создается конструкция, подобна вентилируемому фасаду. Такая подконструкция обеспечивает вентиляцию воздуха и сохраняет стены дома в сухости, продлевая им срок службы. Обрешётку под металлосайдинг можно выполнить как из дерева (брусок 50×50) или используя металлический вентпрогон. Недостатков деревянной обрешётки является влажность древесины (рекомендуется использовать брусок влажностью не более 12-14%, но по факту влажность продаваемого бруска значительно выше). Во время эксплуатации дерево высыхает, усаживается, крутится, что приводит к испорченному внешнему виду всего фасада здания. Металлическая обрешетка более стабильна в своих характеристиках, она дольше прослужит и не подведёт со временем. Шаг обрешетки определяется конструкцией здания и часто шириной утеплителя, который вкладывается в эту обрешетку. Но тем не менее для металлического сайдинга шаг обрешетки варьируется от 400 мм до 1000 мм. (При том, что шаг обрешетки под виниловый сайдинг не должен быть больше 600 мм). По углам, вокруг окон и дверей обрешётка устанавливается по периметру проёма. Также обрешетка должна быть установлена вместе стыка панелей.

Как выровнять обрешетку под сайдинг. Обрешетка для сайдинга из бруса или металлического профиля – плюсы и минусы

Каркас для сайдинговых панелей представляет собой простейшую обрешетку, закрепляемую на стене дома при помощи кронштейнов. Основным несущим элементом конструкции является либо деревянный брус, либо металлический профиль, подобный тому, что используется для конструкций из гипсокартонных плит. Направление обрешетки зависит от того, как будет укладываться сайдинг. Если он будет монтироваться горизонтально, то каркас обустраивается из вертикальных стоек, и наоборот. Интервал между элементами обрешетки выбирается, исходя из предполагаемой массы отделки. Чем тяжелее сайдинг, тем меньше расстояние между вертикальными и горизонтальными стойками.

На изображении показан кронштейн, с помощью которого осуществляется закрепление обрешетки под сайдинг на основной стене дома. Он успешно применяется как для каркаса из дерева, так и для конструкции, собранной из металлических профилей

Конструкция деревянной обрешетки под сайдинг, ориентированный вертикально

Как правило, при обустройстве обрешетки между ее элементами на основную стену укладывается утеплитель. Это может быть как минеральная вата, так и плиты пенопласта или экструдированного пенополистирола.

Схема, иллюстрирующая обрешетку под вертикальный сайдинг со слоем утеплителя под отделкой

Важно! Работая с каркасом, особое внимание уделяйте точности расположения и ориентирования стоек, находящихся на углах здания. От них зависит правильность монтажа углового профиля, а он серьезно влияет на качество и долговечность всей сайдинговой отделки.

Отделка наружного угла

Как уже было упомянуто выше, обрешетку для закрепления сайдинговых панелей изготавливают из древесины или стального профиля. Каждый из материалов имеет свои достоинства и недостатки. Деревянный брус выгодно выделяется малой стоимостью и удобством в работе. Каркас из данного материала выйдет дешевле, чем схожая конструкция из металлических профилей. При этом пилить и производить прочие работы с древесиной могут практически все, а создание обрешетки своими руками из бруса не вызовет у вас никаких проблем.

Деревянная обрешетка

Но данный материал имеет набор существенных недостатков.

1. Древесина подвержена сырости, что особенно заметно при обустройстве обрешетки под сайдинг на цоколе здания.
2. Для увеличения срока службы брус необходимо обрабатывать антисептиком, что требует и времени, и дополнительных денежных затрат.
3. Материал требователен к условиям хранения.
4. Деревянные конструкции, если они не были предварительно высушены, подвергаются усадке.
5. При покупке нужно следить за качеством каждого отдельного бруса, так как даже в партии с хорошей древесиной можно найти брак.

Установка вертикального бруса обрешетки под сайдинг

Все проблемы, связанные с недостатками древесины, отсутствуют у металлического профиля. Он обладает многими преимуществами, среди которых:

• малая масса и удобство в перевозке и переноске;
• ровная поверхность;
• крайне малое количество брака;
• отсутствие гниения и неподверженность воздействиям грибка, насекомых и грызунов;
• довольно простая технология монтажа.

Металлическая обрешетка

Но при этом стоит понимать, что цена металлического профиля будет выше. Потому если вы хотите получить долговечную и как можно более качественную отделку, не подверженную воздействиям сырости – выберите металл. Если же на первом месте стоит дешевизна выполнения всех работ, то отдайте предпочтение дереву.

Важно! Вне зависимости от того, какой вы выбрали материал, заранее просчитайте, какое его количество вам нужно закупить. К полученной в ходе расчетов цифре прибавьте 10-15% — это будет ваш резерв, необходимый в случае порчи или брака.

Шаг обрешетки под цокольный сайдинг. Деревянный каркас

Основными преимуществами этого вида профиля являются его доступность и невысокая стоимость. Для нашей страны дерево – это традиционный строительный материал. Использование древесины для изготовления каркаса предполагает выполнения последовательных процессов.

Как известно, дерево подается процессам гниения, поражается грызунами и другими паразитами. Эти недостатки можно исправить дополнительной обработкой материала специальными растворами, которые значительно увеличат срок эксплуатации материала и смогут значительно повысить его огнеупорность. Но к сожалению, такие химические обработки древесины трудоемки и значительно повышают стоимость монтажных работ.

Не знаете, как сделать обрешетку под сайдинг из дерева? Тогда с полной ответственностью подойдите к выбору материала. Рейки, из которых будет изготовлен в дальнейшем каркас, должны иметь как можно меньше сучков. Ведь при высыхании они выпадают, а это отрицательно сказывается на жесткости конструкции.

Также следует особое внимание уделить влажности дерева. Брус должен быть уже просушенным, не смолистым. Ведь в процессе высыхания дерево может менять свою геометрическую форму, а длинные брусья или рейки может повести. Зачастую деформация происходит с материалом большой длины. К сожалению, деревянная обрешетка характеризуется значительным весом.

Деревянная обрешетка под сайдинг характеризуется отличными теплоизоляционными характеристиками. Также древесину можно легко крепить к поверхности сооружения напрямую, без использования специальных кронштейнов.

Благодаря тому, что дерево является волокнистым материалом, конструкция каркаса в итоге является более жесткой, как и фиксация панелей.

Толщина реек должна соответствовать толщине теплоизоляционного слоя и требованиям жесткости конструкции, а длина – геометрическим особенностям сооружения. Старайтесь использовать материал экономно, чтобы остатки свести к минимуму. Длина деревянных брусьев различна: от 2 до 6 м/п.

Во время монтажа деревянной обрешетки не стоит задумываться о том или ином виде профиля, так как при монтаже металлической. Достаточно иметь лишь древесину.

Обрешетка под сайдинг вокруг окон. Подготовка поверхности и монтаж обрешетки

Итак, с инструментом все проблемы решены, теперь можно переходить непосредственно к монтажу сайдинга вокруг окна.

Для начала поверхность к монтажу нужно тщательно подготовить. Для этого с окон снимаются все наличники, а также другие элементы, которые могут стать помехой будущей работе. Нужно проверить, сухая ли поверхность, на которую будет производиться монтаж. Если здесь присутствует постоянная влажность воздуха, то нужно это место заштукатурить, а затем тщательным образом загрунтовать. К тому же все те элементы, которые прогнили, необходимо удалить, чтобы затем не возникало проблем с дальнейшей эксплуатацией уже отделанных окон.

Схема обрешётки окна под сайдинг.

Для того чтобы произвести монтаж сайдинга, необходимо сначала выполнить разметку будущей обрешетки. Для этого понадобится ряд инструментов. Здесь не обойтись без угольника, с помощью которого производится выравнивание всех элементов конструкции под углом 90 градусов. Понадобится мел, с помощью которого после проведения замеров производится расчерчивание прямых линий. Для того чтобы выровнять каркас, стоит использовать уровень. Водяной уровень в данном случае пригодится для того, чтобы произвести замеры правильного расположения нижнего и верхнего несущих профилей.

Все горизонтальные и вертикальные элементы конструкции должны располагаться строго вертикально и строго горизонтально. В ходе проведения работ, связанных с монтажом обрешетки, эти нюансы обязательно необходимо учитывать, чтобы работа была выполнена действительно качественно. Теперь можно переходить к креплению самой обрешетки. Разумеется, в данном случае все горизонтальные и вертикальные элементы должны крепиться с помощью саморезов и шуруповерта. Здесь все конструктивные элементы сделаны из стали с оцинковкой, поэтому стоит использовать специальные шурупы по металлу, которые имеют увеличенную шляпку. Без шуруповерта в данном случае просто не обойтись.

Для лучшего соединения всех деталей обрешетки можно использовать специальные кронштейны, которые помогут сделать конструкцию более прочной, жесткой и надежной. После того как обрешетка вокруг окна установлена, можно переходить к монтажу самого сайдинга вокруг окна. Делается это достаточно легко. Однако последовательность, которая описана в инструкции, должна быть соблюдена.

Обрешетка под утеплитель и сайдинг. Металлическая обрешетка под сайдинг: правила выполнения работы

Монтаж металлической обрешетки под сайдинг особенно желательна в местах, где есть прямой доступ воды. Особенно это касается нижней части строения.

Сегодня мы рассмотрим, как ставится металлическая обрешетка для сайдинга и какие есть моменты, на которые стоит обратить особое внимание. Все это вы сможете посмотреть на

Хочется сказать сразу, что все можно будет сделать полностью своими руками и тогда цена всей конструкции будет значительно ниже.

Стоит ли использовать металлопрофиль

Как только возникает желание изготовить несущую каркасную систему, нужно понимать, что здесь принято использовать решетки вентиляционные для сайдинга, так как он идеально подходит для данной работы. Также при установке можно сразу и сделать утепление дома под сайдинг.

• Профиль отличается тем, что имеет оцинкованное покрытие, а значит, с легкостью можно провести подобную работу. Профильную планку принято использовать для крепления панелей отделки.
• Многие неопытные люди начинают использовать для работы профиль меньшего сечения, чего нельзя делать, так как он не оснащен специальной отбортовкой по кромке, она служит для придания планке дополнительной жесткости.

Монтаж обрешетки из металлического профиля под сайдинг

Металлическая обрешетка под сайдинг делается по определенным правилам и их лучше соблюдать. Особенно ели у вас не было практики в таком виде деятельности.

Схема установки обрешетки

Внимание: Несущая каркасная система должна быть прочной, ведь только тогда можно быть уверенным в надежности конструкции. Такая система должна служить долгие годы, ведь тогда можно будет точно знать, что вы сделали все правильно.

• В первую очередь надо обустроить место для ведения работы. Ее не получится выполнить просто на приставной лестнице. Здесь будет наилучшим решением применить строительные леса. Их можно не только приобрести, но и взять в аренду.
• Выполняя крепление обрешетки к наружной стене, вы должны использовать для этого саморезы. В том случае, если речь идет о деревянном доме, то знайте, что можно использовать саморезы, в тот момент, когда для кирпичной или каменной стены, нужно использовать дюбеля и только.
• Обрешетка под металлосайдинг должна быть в одной идеальной плоскости. Первая линия нижней обвязки должна размечается точно, для этого надо использовать водяной уровень. Он наиболее точно позволит это сделать.
• Ставим отметку на плоскости крепления сайдинга и после этого переносим ее при помощи водяного уровня.
• После этого линии соединяем при помощи капроновой нити, уровень просто отбивается.
• После этого делаете отверстие при помощи перфоратора и делаем соединение дюбелем. При этом надо делать крепление жестко. Ведь вся конструкция имеет не малый вес.
• Надо будет поставить и вертикальные перемычки. Расстояние между ними стоит выбирать согласно ширине утеплителя.

Видео обрешетка под сайдинг. Правила монтажа

Монтаж каркаса под сайдинг. Каркас под сайдинг из профиля

Как вы знаете, саморезы могут отличаться по своей длине. По этой причине необходимо изначально просчитать толщину планок или же самого каркаса. Для вычислений вам нужно к толщине планки прибавить толщину прокладки или шляпки и после этого к получившейся сумме приплюсовать еще примерно 6 мм.

Таким образом вы вычислите параметры, которые обеспечат надежное и долговечное крепление. Как только вы определитесь с саморезами, вы можете смело приступать к закупке деталей для каркаса. В случае если вы планируете производить монтаж сайдинга в одиночку, то вам потребуется конструкция типа строительных лесов.

Предположим, что вы отдали предпочтение профилю из металла.

Каркас для сайдинга – металлический или деревянный

В такой ситуации вам потребуется приобрести металлический профиль с цинковым напылением. По своей длине он должен быть не менее 3 метров. Сечения при этом обязательно должны быть асимметричными. Знайте, что деревянный каркас обойдется вам намного дешевле металлического.

Она должна быть прикреплена к профилю.

Таким образом, можно говорить о жесткости всей конструкции в целом. Помимо профиля, потребуются пластины, которые изначально и крепят на стену.

Помимо этого, он может выступать как опора при создании вертикальной обрешетки. Каркас из дерева по своей стоимости обойдется в разы дешевле, чем профиль из металла. Но, несмотря на такие привлекательные условия, конечно же, у данного материала имеются и свои подводные камни. В обязательном порядке в процессе закупки деревянных деталей обратите внимание на то, какую они имеют влажность. Если вам все-таки удалось купить хорошую древесину, не стоит монтировать каркас, когда на улице влажно.

Тем самым велика вероятность того, что вы попросту испортите материал. Конечно же, по прошествии какого-то времени бруски просохнут, но при этом деформируются, и каркас пойдет под откос. Если вы закупили весь необходимый материал и уверены в своих силах, то можете не медлить и приступать к монтажу.

Практически все навесные системы облицовки фасадов предполагают устройство несущего каркаса для установки облицовочных панелей. В зависимости от того, из какого материала изготовлен облицовочный материал зависит, и конструкция обрешетки и материалы, из которых она будет построена. Например, металлический каркас для сайдинга рекомендуется устанавливать при отделке цоколя, а также для крепежа облицовочных панелей, имеющих большую массу. Если придерживаться последовательности установки обрешетки для монтажа сайдинга, то эту работу вполне можно выполнить самостоятельно.

Перед тем как начинать монтировать каркас очистите территорию вокруг дома, чтобы ничего не мешало строительным работам. В обязательном порядке проверяйте по уровню, ровно ли лежит каждая последующая планка по отношению к предыдущей. Если на поверхности есть достаточно большие перепады, то от них можно избавиться посредством подкладывания деревянных брусков. Для того чтобы конструкция приобрела еще большую жесткость между профилями, как вариант могут быть зафиксированы перемычки из точно такого же материала.

Особенно это касается момента, когда планируется установка изоляционного слоя. Если вы справились с такой достаточно сложной задачей, как установка обрешетки, то монтаж сайдинга покажется для вас плевым делом. Вот немного полезных советов, которые делают данный процесс более простым:. Чтобы сократить расходы сайдинга для отделки дома, нужно тщательно рассчитать требуемое количество материала.

Каркас под сайдинг – выбираем материал

Не пренебрегайте установкой каркаса под сайдинг — это дополнительная прочность и возможность утепления дома. Зафиксируйте горизонтальные бруски, сечение которых составляет 4х5 или 5х5х см. Интервал между ними зависит от размера утеплителя, который будет установлен. Следите за тем, чтобы утеплитель плотно прилегал к поверхности, поэтому уменьшите значение между брусками на мм.

При отделке фасада дома большое значение имеет правильно возведенная обрешетка под сайдинг. Хотя создание каркаса не представляет особой сложности, есть определенные нюансы, которые необходимо учитывать. Для монтажа конструкции применяются два основных метода. При выполнении работ большое значение имеет ровность и надежность каркаса, наличие дефектов приведет к многочисленным проблемам. Каждый из вариантов конструкции обладает своими плюсами и минусами, которые нужно учитывать при принятии решения.

Самый оптимальный вариант утеплителя – минеральная вата. Она укладывается плитами в пространство между брусками. Учтите, что между деревянной обрешеткой и минеральной ватой не должны присутствовать щели, так как, образовавшиеся мостики холода спровоцируют образование конденсата, разрушающего как дерево, так и утеплитель. Затяните, ранее утепленную стену с помощью гидроизоляционной мембраны. Укладывайте гидроизоляцию внахлест на см. Фиксируйте его на поверхности степлером.

Далее монтируется вертикальная обрешетка.

Соедините между собой две деревянные доски под прямым углом. Они закрепляются на угловых участках стен. Чтобы выровнять поверхность воспользуйтесь брусками или досками. Используя шнур, установите остальные элементы на поверхность. Для того, чтобы узнать как собрать каркас под сайдинг над окном, следует установить планки на оконные и дверные проемы. А между ними добавляются элементы в виде поперечных реек.

Обрешетка под сайдинг: виды и особенности материалов, этапы монтажа

Зафиксируйте на поверхности остальные элементы в виде досок, с расстоянием между ними в 50 см. Следите за тем, чтобы они находились в одной плоскости, при необходимости, подложите под них бруски. Совет: В процессе монтажа шнурка, которым производится выравнивание, монтируйте его в верхней, центральной и нижней частях.

Если высота здания составляет более см, то рекомендуется устанавливать четыре шнурка. Монтаж стального каркаса популярен в том случае, когда планируется устанавливать металлический тип сайдинга или когда стены здания выполнены из кирпича или из бетона. Основной частью данного каркаса является п-образный профиль. Он фиксируется на поверхности подвесами, которые регулируют его ровность на стене. Среди основных достоинств стального каркаса под сайдинг выделяют его высокую механическую прочность, неизменность формы, отсутствие необходимости в дополнительной обработке разного рода составами.

Подвесы фиксируются на стене дюбелями или гвоздями в местах монтажа профиля. Интервал между крепежными элементами должен быть максимум мм. Если поверхность подвергается серьезной динамической нагрузке, то расстояние сокращается. После фиксации всех кронштейнов, укладывается теплоизоляционный материал. Лучше всего, для этих целей подойдет минеральная вата. Чтобы зафиксировать ее на поверхности, рекомендуется применить тарельчатые крепежи. Для закрепления оцинкованного профиля используйте саморезы.

Учтите, что для выравнивания несущих конструкций, потребуется наличие уровня. Возможен вариант монтажа металлического каркаса с применением выдвижного кронштейна.

Если работы проводят на фасадном участке, то достаточно установить только профили вертикального направления. Для изготовления металлического каркаса под сайдинг, выполните ряд действий:. При необходимости в дополнительном утеплении стен, сначала уложите слой теплоизоляции, для его фиксации используйте клей. Статьи о ремонте, строительстве, стройматериалах. Копирование информации с сайта возможно только с разрешения редакции или с указанием прямой ссылки на первоисточник.

Юридическое обоснование.

Главное меню. Поиск по сайту.

Виды и особенности обрешетки

Забыли пароль? Остекление балкона своими руками. Виды фундамента и их технические характеристики. Выбор правильного фундамента — задача еще более важная и ответственная, чем Монтаж многоуровневых натяжных потолков — преимущества конструкции. Сразу хочется обратить ваше внимание на тот факт, что монтаж многоуровневых Главная Строительство домов Каркасные дома Каркас под сайдинг: особенности изготовления.

Каркасные дома. На сайте Вконтакте Написать комментарий. Ваше имя: Аноним быстрая регистрация на сайте. Статьи по теме. Как провести утепление стен каркасного дома?

Для того чтобы провести утепление стен каркасного дома, необходимо провести целый комплекс работ, Каркас дома своими руками. Основная функция каркаса дома – обеспечение его прочности и равномерное распределение всех нагрузок Двутавровая балка своими руками. В последнее время в строительной отрасли достаточно популярными стали постройки, возведенные по Проекты каркасных домов эконом класса. На сегодняшний день очень популярными в области малоэтажного строительства пользуются проекты

Сайдинг можно приобрести в Siwek Lumber Jordan

Хотите быстро и кардинально изменить внешний вид своего дома? Просто поменяйте обшивку дома. От простоты обслуживания винилового сайдинга до проверенной временем деревенской привлекательности сайдинга из кедра – есть материалы, которые подходят к стилю вашего дома и вашему образу жизни. Ниже приведены примеры популярного сайдинга и вопросы, которые помогут вам задуматься о возможных вариантах сайдинга.

Сайдинг из кедра

Сайдинг Western Red Cedar очень популярен в домостроении и уже несколько десятилетий пользуется большим спросом благодаря своим многочисленным качественным характеристикам.Красный кедр высоко ценится за прочность и долговечность, устойчивость к воздействию температуры и влажности. Он универсален, с ним легко работать, и он хорошо заканчивается. Мы предлагаем сайдинг из кедра с различными профилями сайдинга, такими как шпунт и паз, швеллер, гладкий и шпунтовый скос, доска и рейка, а также кедровая черепица и черепица, обрезные доски и многое другое.

Деревянный сайдинг из вагонки

Хотя сейчас у нас есть доступ ко многим изделиям из синтетической древесины, массивная древесина (кедр, сосна, ель) остается лучшим выбором сайдинга для изысканных домов.При периодическом окрашивании или окрашивании деревянный сайдинг может пережить винил и другие претензии. Мы предлагаем деревянный сайдинг с различными профилями сайдинга, такими как шип-паз, швеллер, гладкий, бревенчатый сайдинг и шип. Многие каркасные дома, построенные много веков назад, выглядят красиво и сегодня.

Фиброцементный сайдинг для дома

Фиброцементный сайдинг может иметь вид дерева, лепнины или кирпичной кладки. Этот прочный, естественно выглядящий материал – хорошая недорогая альтернатива дереву. Фиброцементный сайдинг для дома прочен, пожаробезопасен и устойчив к термитам, и на него может даваться гарантия до 50 лет.

Бесшовные стальной сайдинг

Бесшовные стальной сайдинг очень прочный и устойчивый к усадке и вздутию при изменении температуры. Стальной сайдинг может воссоздать текстуру дерева. Или, что касается современного дизайна, многим нравится промышленный вид гофрированной стали.

Виниловый сайдинг

Виниловый сайдинг является наиболее распространенным материалом для обшивки дома, используемым в Соединенных Штатах, и известен своими низкими требованиями к обслуживанию, долговечностью, универсальностью и относительно невысокой стоимостью. Благодаря этим характеристикам дом с ухоженным виниловым сайдингом может быть привлекательным для потенциальных покупателей.Виниловый внешний вид может повысить стоимость дома.

Сайдинг Lp

Сайдинг

LP® изготавливается из различных материалов, но всегда имеет классический вид древесины. Используя эти продукты, вы можете добиться желаемого вида отделки деревом, и вы можете сделать это с помощью деревянных изделий за меньшие деньги. Еще одна причина выбора сайдинга из ЛП – простота монтажа. Более длинная и легкая длина делает этот сайдинг легким в установке.

Versetta Stone

Boral Versetta Stone® – это каменный шпон без использования раствора на цементной основе с уникальным панельным дизайном, который устанавливается с помощью механических креплений, что позволяет плотникам и подрядчикам воссоздать красоту и мастерство подлинной каменной кладки с помощью шурупов или гвоздей.

От нового строительства до реконструкции, от внешних стен до потрясающих интерьеров – Boral Versetta Stone® добавляет прекрасные детали традиционной каменной кладки с современной установкой, предлагая полную систему, основанную на качестве, скорости и выборе.

Продавцы ниже

Следует ли заменять сайдинг и окна одновременно?

Если вы планируете переделать внешний вид своего дома, то, несомненно, вы думаете о полной замене сайдинга.А поскольку вы уже делаете это, имеет смысл подумать и о замене окон, особенно если вы хотите, чтобы они дополняли друг друга для большей визуальной привлекательности. Но стоит ли заменять окна и сайдинг одновременно?

Короткий ответ – да, при условии, что заглушка вокруг окон установлена ​​точно перед установкой сайдинга. Здесь Eagle Creek Siding объясняет, что происходит, когда это делается неправильно.

Как неправильное закрытие окна влияет на ваш сайдинг

При обычной установке влагобарьер добавляется под оконной рамой и проходит под сайдингом.Если ваш наемный подрядчик установил сайдинг перед заменой ваших окон, ему, возможно, придется прорезать ваш новый сайдинг, чтобы установить этот барьер. Это, конечно, не самая идеальная ситуация, поскольку переделка части сайдинга может сделать ее странной и увеличить общую стоимость замены окон.

Выполнение нескольких проектов повышает энергоэффективность

Еще одна причина, по которой лучше заменять окна и многосемейный сайдинг одновременно, заключается в том, что они оба могут повлиять на энергетический профиль вашего дома.Окна, в частности, могут пропускать кондиционированный воздух через рамы и стыки, а сайдинг действует как последний защитный слой от избыточного холода и тепла.

Если вы хотите потреблять меньше энергии, вам нужно рассматривать свой дом как единое целое. Если задуматься, замена окон на окна из энергоэффективного стекла с низким энергопотреблением не стоит вложений, если воздух и влага проникают в ваш дом через трещины в сайдинге.

Когда дело доходит до первоклассной установки сайдинга для жилых и коммерческих помещений, Eagle Creek Siding является одной из лучших компаний в этом районе.Вы можете связаться с нами по телефону (360) 570-0396 или заполнить нашу удобную контактную форму для бесплатной оценки. Свяжитесь с нами сегодня!

Что такое панель Ag?

Панель Ag – это жаргонный термин, обозначающий один из самых популярных металлических кровельных и сайдинговых профилей в строительной отрасли. Пост-каркасные (также известные как столбовые сараи) здания и жилые металлические кровли представляют собой два крупнейших сегмента строительства для использования панелей Ag.

Несмотря на то, что могут быть некоторые незначительные различия в спецификациях и деталях, на рисунках ниже представлен наиболее популярный профиль панели Ag, используемый сегодня.Отличительной чертой этой популярной панели из серебра являются основные ребра ¾ дюйма, расположенные на расстоянии 9 дюймов по центру.

Буквально сотни компаний производят панели из серебра по всей стране. В то время как горстка производителей панелей Ag являются национальными компаниями, подавляющее большинство производителей являются региональными профилировщиками, которые обслуживают небольшую географию вокруг своего предприятия.

К сожалению, многие люди считают, что все панели Ag одинаковы. Но это далеко не так.Доступные в широком спектре комбинаций подложек и покрытий, эксплуатационные характеристики панелей из серебра напрямую связаны с качеством подложки и покрытия панели из серебра.

Что делать домовладельцу или владельцу каркасного дома с таким большим количеством вариантов? Один совет – никогда не покупайте панель Ag, не задав эти три очень важных вопроса.

1. Что такое субстрат?

Подложка, металлическое покрытие, находящееся непосредственно над сталью панели и под покрытием, является основой металлической панели.Самыми популярными подложками для панелей Ag являются Galvalume® и оцинкованные. Поскольку характеристики этих двух носителей могут различаться, обязательно изучите различия в характеристиках.

2. Какое покрытие?

Если панель из серебра окрашена, краска или покрытие являются ключевым компонентом, обеспечивающим долгосрочную привлекательность. Популярными покрытиями для панелей из серебра являются полиэстер, модифицированный силиконом полиэстер и ПВДФ (широко известный под торговым наименованием Kynar 500®). Эти покрытия имеют отличные хорошие, лучшие и лучшие характеристики и должны соответствовать долгосрочным ожиданиям конечного пользователя.

3. Что такое гарантия и каковы ограничения по средствам правовой защиты?

Эксплуатация и тестирование в полевых условиях – гораздо более надежные индикаторы качества, чем гарантии. Многие гарантии AG на панели имеют ограничения ответственности, которые превышают стоимость материала на момент покупки. Ищите гарантию, которая также включает трудозатраты в случае обоснованной претензии. Простое возмещение стоимости материалов не является удовлетворительным решением для большинства потребителей.

Как потребители, нам регулярно предлагают хорошие, лучшие и лучшие решения о покупке, и мы поощряем потребителей рассматривать металлические кровли и сайдинг с той же точки зрения.

Для сравнения рассмотрим газонокосилки. Люди, покупающие новую газонокосилку, должны принять некоторые решения в отношении хорошей, лучшей и лучшей матрицы. Безмоторная газонокосилка с катушкой может быть в хорошей категории, предлагая вариант кошения травы без излишеств. Лучшей газонокосилкой была бы моторизованная газонокосилка с желобом для выброса травы, а лучшим вариантом была бы самоходная косилка с более производительными функциями, такими как мульчирование или улавливание мешков.

Тот же принцип справедлив и при покупке панели Ag.Решение о покупке должно соответствовать ожиданиям покупателя.

К счастью, для дома или здания среднего размера дополнительные вложения в «лучший» вариант обычно составляют всего на несколько сотен долларов больше.

Когда эти вложения добавляются к общей стоимости (рабочая сила, другие материалы и т. Д.) Проекта, вложения часто оказываются незначительными.

Популярные панели McElroy Metal Ag включают:

С 1963 года McElroy Metal предоставляет строительной отрасли качественную продукцию и отличное обслуживание клиентов.Штаб-квартира семейного производителя компонентов находится в Боссье-Сити, штат Луизиана, и имеет 13 производственных предприятий по всей территории Соединенных Штатов. Качество, сервис и производительность были краеугольным камнем философии бизнеса McElroy Metal и на протяжении многих лет способствовали успеху компании. Как предпочтительный поставщик услуг, эти ценности будут по-прежнему лежать в основе модели McElroy Metal наряду с сильной ориентацией на клиента.

Патент США на декоративную угловую отделку и систему крепления для листового сайдинга, используемого на деревянных и стальных каркасных конструкциях Патент (Патент №6,405,503, выдан 18 июня 2002 г.)

Уровень техники

1.Область изобретения

Это изобретение в целом относится к компонентам листового сайдинга и, в частности, к декоративной угловой отделке, которая улучшает эстетику и увеличивает воспринимаемую ценность каркасных зданий, покрытых таким сайдингом.

2. История предшествующего искусства

В 1833 году, всего через год после того, как город Чикаго начал расти из безлесной ледниковой равнины, прилегающей к озеру Мичиган, плотника из Коннектикута по имени Августин Деодат Тейлор попросили построить большое количество домов в этом городе Иллинойс.В ответ Тейлор построил то, что стало известно как каркасные дома из воздушных шаров. Стены, потолки и крыши баллонной каркасной конструкции состоят из соединенных между собой несущих рам, которые впоследствии покрываются. Хотя Тейлору часто приписывают изобретение конструкции баллонного каркаса, кажется, что строительная техника возникла в течение нескольких десятилетий как популярный гибрид многих разнообразных строительных методов. В историческом городе на реке Миссисипи Ste. Женевьева, штат Миссури, французы строили дома, которые все еще стоят, используя методы строительства, которые были предшественниками метода каркаса из воздушных шаров.Обычно французы строили дома с частоколом стен – вертикальными деревянными столбами, размещенными бок о бок на 16-дюймовых центрах, с непрерывной пластиной, прибитой к вершине. Судя по всему, стены были построены ровно на земле, а затем наклонены вверх в траншеях, вырытых по периметру здания.

В конце концов, эта конструкция частокола была изменена, и столбы были прибиты к деревянным подоконникам, покоящимся на каменном или кирпичном фундаменте. При замене столбов на стандартные пиломатериалы процесс очень близок к методу строительства баллона.

Легкие каркасные дома стали стандартом в этой стране. Поскольку они достаточно устойчивы к разрушению в регионах, подверженных землетрясениям, их применяют в далеких местах, таких как Япония, где смертоносные землетрясения обычны.

В течение почти столетия после своего развития конструкция деревянного каркаса основывалась почти исключительно на картонной обшивке, применяемой либо вертикально в стиле досок и летучих мышей, либо горизонтально в формате перекрытия – в качестве наружного настенного покрытия.В последующие годы это уступило место лепнине, кирпичной кладке, фанерной обшивке и сайдингу с горизонтальным перекрытием. Покрытия для наружных стен из кладки, без сомнения, самые дорогие. Кедровая доска и материал для наружного покрытия летучих мышей, как правило, являются следующими по стоимости укладкой. Штукатурка (т.е. бетон, армированный стальной сеткой), как правило, дешевле, чем кедровая доска и летучая мышь. Несмотря на то, что внешняя обшивка из фанеры обеспечивает внешнее покрытие, которое является особенно конструктивно прочным и довольно дешевым, оно требует периодической окраски для поддержания его внешнего вида и структурной целостности.Горизонтально перекрывающийся сайдинг из алюминия и винила, хотя по своей структуре уступает лепному и фанерному сайдингу, требует небольшого ухода, если вообще требует. Следовательно, сайдинг часто используется в сочетании с недорогой обшивкой из фанеры или вафельного картона. Также они относительно недороги. Из-за относительно низких затрат на материалы и установку сайдинг с горизонтальным перекрытием часто используется для покрытия каркасных стен недорогого жилья. На таможнях используется нечасто.В течение последних нескольких десятилетий декоративные элементы из камня, изготовленные из литого бетона, все чаще использовались в элитных домах и офисных зданиях по всей стране. Хотя такие угловые элементы отделки обычно используются в сочетании с фасадом из кирпича, они также используются в сочетании с штукатуркой или железобетонным фасадом. В последнем случае декоративные элементы могут быть сформированы или отлиты одновременно с нанесением штукатурки, тем самым представляя собой просто утолщенные участки штукатурки.Затем утолщенные области могут быть окрашены в цвет, отличный от того, который использовался для окраски остальной части здания, тем самым обеспечивая внешний вид отдельных блоков. В эпоху, когда элитные дома на заказ выглядят все более роскошными и изысканными, виниловый сайдинг из-за его широкого использования в домах с низкой и умеренной стоимостью воспринимается многими покупателями как дешевый и непривлекательный. Рост привлекательности домов, покрытых виниловым сайдингом, определенно не поспевает за ростом привлекательности дорогих домов на заказ.Хотя можно сказать, что этот факт является отражением того факта, что десять процентов наиболее высокооплачиваемых домашних хозяйств получили непропорционально большую выгоду от расширения бизнеса в 1990-х годах, другой причиной является отсутствие возможностей улучшения внешнего вида, доступных для установки винилового сайдинга.

Что необходимо, так это новые типы отделки для винилового сайдинга, которые обеспечат внешний вид с более высокой стоимостью и стоимостью без значительного увеличения стоимости строительства.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение включает несколько новых вариантов угловой отделки, которые обеспечивают внешний вид, аналогичный тому, который обеспечивается использованием литых бетонных угловых камней за небольшую часть стоимости.При использовании в качестве углового украшения на каркасных конструкциях бетонные угловые камни отливают так, чтобы каждый имел либо горизонтальное поперечное сечение под углом 90 градусов, либо горизонтальное поперечное сечение в форме буквы L. Это важно, поскольку вертикальные стойки, используемые для обрамления наружных стен, имеют размер 2 × 4 или 2 × 6. Номинальная ширина рамы для этих двух корпусов составляет 3½ дюйма или 5½ дюйма соответственно. Благодаря наличию V-образного или L-образного горизонтального поперечного сечения использование угловых камней, которые в установленном состоянии выглядят как прямоугольные твердые тела, создает иллюзию того, что стены имеют толщину не менее 12 дюймов.Когда бетонные угловые камни накладываются на угол здания, они обычно крепятся в одной из двух основных конфигураций. При использовании литых «камней» типа «V» под углом 90 градусов камни обычно укладываются один над другим, а между соседними парами камней вставляется кирпичная кладка или лепнина. Когда используются камни L-типа, их обычно кладут один на другой, но переворачивают каждый камень по отношению к его нижележащему соседу. Последний метод наложения обеспечивает эффект зуба собаки при просмотре каждой из пересекающихся стен, которые разделяют сложенные угловые камни, с высоты.

Новая виниловая угловая отделка – это, по сути, оболочка, напоминающая краеугольный камень. Подобно L-образным и V-образным литым бетонным камням, которые он имитирует, он предназначен для установки в углу конструкции. Он может быть сформирован посредством процесса литья под давлением или формования листа. Первый вариант выполнения угловой накладки включает ламинарный периметрический обод по краям оболочки. При установке на угол здания бортик располагается перпендикулярно стенам. Монтажная планка по периметру крепится скобами к обшивке стены с обеих сторон угла здания.Затем угловая планка прижимается к углу, при этом края угловой планки соприкасаются с монтажной планкой. Для крепления обода к монтажной планке используется множество зубцов. В качестве альтернативы угловая накладка может быть приклеена к монтажной планке. Монтажная полоса может включать в себя распорку, которая поддерживает точное расстояние и конфигурацию монтажной ленты. Монтажная полоса по периметру может включать в себя канавку, в которую вдавливается ламинарный периметрический ободок угловой накладки.В качестве альтернативы монтажная планка может включать единую периметрическую стенку, которая сопрягается с периметрическим краем угловой планки. Монтажная планка может быть спроектирована так, чтобы периметрическая стена сопрягалась либо с внутренней, либо с внешней поверхностью периметрического обода. Предпочтительный вариант выполнения угловой планки включает в себя периметрическую канавку, ширина которой немного превышает толщину сайдинга, и в которой концы и края примыкающих частей сайдинга заканчиваются для придания законченного вида.

Второй вариант выполнения угловой планки не использует отдельную установку, а скорее включает монтажную планку по периметру, которая может быть прикреплена скобами непосредственно к стеновой обшивке.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 – вид в изометрии первого варианта новой виниловой угловой декоративной детали;

РИС. 2 – изометрический вид первого варианта монтажной планки по периметру;

РИС. 3 – изометрический вид второго варианта монтажной планки по периметру;

РИС.4 – вид в изометрии третьего варианта выполнения монтажной планки по периметру;

РИС. 5 – вид спереди длинной стороны первого варианта осуществления угловой декоративной детали;

РИС. 6 – вертикальный вид сзади длинной стороны первого варианта осуществления угловой декоративной детали;

РИС. 7 – вид спереди короткой стороны первого варианта осуществления угловой декоративной детали;

РИС. 8 представляет собой вертикальный вид сзади короткой стороны первого варианта осуществления угловой декоративной детали;

РИС.9 – вид сверху первого варианта выполнения угловой декоративной детали;

РИС. 10 – вид в профиль тонкого среза первого варианта осуществления отделочного элемента по линии 10-10 на фиг. 6;

РИС. 11 – вид профиля тонкого среза первого варианта осуществления отделочного элемента по линии 11-11 на фиг. 7;

РИС. 12 – вид профиля тонкого среза, сделанный в той же области угловой отделки, что и на фиг. 10, но с установленной монтажной планкой на ободе накладки;

РИС.13 – вид профиля тонкого среза, сделанный в той же области угловой отделки, что и на фиг. 11, но с монтажной планкой, установленной на ободе накладок;

РИС. 14 – вид в изометрии второго варианта выполнения новой угловой декоративной детали;

РИС. 15 – вид профиля тонкого среза угловой отделочной детали второго варианта осуществления, аналогичной показанной на фиг. 10, но со встроенной монтажной планкой;

РИС. 16 – вид профиля тонкого среза угловой отделочной детали второго варианта осуществления, аналогичной показанной на фиг.11, но со встроенной монтажной планкой;

РИС. 17 – вид в изометрии третьего варианта выполнения новой угловой декоративной детали;

РИС. 18 – вид в изометрии четвертого варианта новой угловой декоративной детали;

РИС. 19 – увеличенный вид профиля с тонкими срезами сопряжения обода угловой накладки с монтажной полосой первого варианта осуществления;

РИС. 20 – увеличенный вид профиля в виде тонких срезов стыковки обода угловой накладки с монтажной полосой второго варианта осуществления;

РИС.21 – увеличенный вид профиля в виде тонких срезов стыковки обода угловой накладки с монтажной полосой согласно третьему варианту осуществления;

РИС. 22 – вид в изометрии угла здания, построенного из опорных рам, имеющих как сайдинг, так и множество асимметричных угловых планок, прикрепленных к нему; и

РИС. 23 – изометрический вид угла здания, построенного из опорных рам, имеющих как сайдинг, так и многочисленные симметричные угловые планки, прикрепленные к ним.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Настоящее изобретение включает несколько новых вариантов виниловой угловой отделки, которая обеспечивает внешний вид, аналогичный тому, который обеспечивается использованием литых бетонных угловых камней за небольшую часть стоимости.

Теперь обратимся к фиг. 1 асимметричный L-образный первый вариант новой виниловой угловой отделки 100 включает в себя оболочку 101, имеющую перпендикулярно пересекающиеся первую и вторую прямоугольные лицевые части 102A и 102B, которые соответственно прилегают к пересекающимся поверхностям угла здания. Раковина выполнена в виде краеугольного камня из литого бетона. Оболочка также имеет скошенную периметрическую границу 103. Она может быть сформирована посредством процесса литья под давлением или формования листа.Угловая накладка согласно первому варианту осуществления включает ламинарный периметрический обод 104 около краев оболочки. При установке на угол здания бортик 104 расположен перпендикулярно стенам.

Теперь обратимся к фиг. 2, 3 и 4, угловая накладка крепится к монтажной планке 200, 300 или 400 по периметру. Монтажная планка 200, 300 или 400 имеет периметрическую юбку 201, которая прикреплена скобами к настенной обшивке с обеих сторон угла здания. Отверстия в юбке 201 облегчают процесс сшивания скобок и указывают предпочтительные места расположения скоб.Затем угловая накладка 100 прижимается к углу, при этом обод 104 угловой накладки 100 сопрягается с монтажной полосой 200, 300 или 400. Для прикрепления обода 104 к монтажной планке 200 используется множество зубцов, 300 или 400. Монтажная полоса может включать в себя распорку 202, которая поддерживает точное расстояние и конфигурацию монтажной ленты, когда она прикрепляется скобами к оболочке. Показаны три варианта монтажной планки. Первый вариант его осуществления, 200, включает в себя периметрическую канавку 203, образованную двумя периметрическими стенками 204A и 204B, в которые вдавливается ламинарный периметрический обод 104 угловой накладки 100.Монтажная планка 300 второго варианта осуществления включает в себя единственную периметрическую стенку 301, внутренняя поверхность которой совпадает с внешней поверхностью периметрического обода 104 угловой накладки 100. Монтажная планка третьего варианта осуществления также включает в себя единственную периметрическую стенку 401, но внешнюю его поверхность сопрягается с внутренней поверхностью периметрического обода 104 угловой накладки 100.

Теперь обратимся к фиг. 5, на этом виде отчетливо видна часть скошенной границы 103 на более длинной лицевой части 102А угловой накладки 100.Часть скошенной границы 103 на более короткой лицевой части 102B также может быть видна в профиль.

Теперь обратимся к фиг. 6 показана внутренняя часть угловой планки 100. Края периметрического обода 104 около периметра более длинной лицевой части 102A угловой накладки 100 видны, как и сторона периметрического обода 104 на более короткой лицевой части 102B угловой накладки 100.

Укороченные виды сбоку угловой планки 100, изображенной на фиг. 7 и 8 показывают соответственно внешние и внутренние элементы, аналогичные тем, которые можно увидеть на фиг.5 и 6.

Теперь обратимся к фиг. 9, периметрический обод 104 виден как для длинной, так и для короткой сторон угловой планки 100. Скошенный край 103 также виден в профиле как на длинной, так и на короткой сторонах угловой планки 100. В углу виден шов 901 . Шов необходим из-за необходимости удаления листового материала в угловой области, если угловая накладка изготовлена ​​из листового материала.

Теперь обратимся к обоим фиг. 10 и фиг. 11, виды профиля в виде тонких срезов позволяют наблюдателю полностью понять, как угловая накладка 100 может быть сформирована из листового пластика.Обод 104 по периметру входит в паз или стенку монтажной планки по периметру 200, 300 или 400.

Теперь обратимся к обоим фиг. 12 и фиг. 13, вид профиля в виде тонких срезов через угловую накладку 100, установленную в первом варианте осуществления периметрической монтажной полосы 200, показывает, как обод 104 угловой накладки 100 входит в зацепление с периметрической канавкой монтажной полосы 200.

Теперь обратимся к фиг. 14, альтернативный вариант угловой планки 1400 включает в себя сшиваемую монтажную планку 1401, тем самым устраняя необходимость в отдельной монтажной планке по периметру, такой как 200, 300 или 400.

РИС. 15 и 16 показаны виды профиля в виде тонких срезов угловой планки 1400 на фиг. 14. Они взяты в тех же местах, что и на фиг. 12 и 13.

Теперь обратимся к фиг. 17, симметричная V-образная угловая накладка 1700, имеющая характеристики, аналогичные характеристикам варианта осуществления по фиг. 1. Единственное существенное различие между ним и угловой накладкой 100 на фиг. 1 представляет собой равную длину лицевых частей 1702A и 1702B на обшивке 1700 круглого сечения, тогда как вариант осуществления по фиг.1 имеет длинную и короткую лицевые части 102A и 102B соответственно.

Теперь обратимся к фиг. 18, V-образная угловая накладка 1800 включает в себя сшиваемую монтажную планку 1401. Единственное существенное различие между ней и вариантом осуществления угловой накладки, показанным на фиг. 14 – равная длина лицевых частей 1802A и 1802B на угловой накладке 1800.

Теперь обратимся к фиг. 19 показан увеличенный вид профиля концевой части декоративной детали 100 и монтажной планки 200 по фиг. 10 показывает множество сцепляющихся зазубрин.Обод 104 декоративной детали имеет первый набор зазубрин 1901, а монтажная планка 200 имеет второй набор зазубрин 1902, которые сцепляются с таковыми на ободе 104 декоративной детали.

Теперь обратимся к фиг. 20, на увеличенном виде в профиле оконечной части декоративной детали 100 и монтажной планки 300 показано множество зазубрин. Обод 104 декоративной детали имеет первый набор зазубрин 2001, тогда как монтажная планка 300 имеет второй набор зазубрин 2002, которые сцепляются с таковыми на внешней поверхности обода 104 декоративной детали.

Теперь обратимся к фиг. 21, на увеличенном виде в профиле концевой части декоративной детали 100 и монтажной планки 400 показано множество сцепляющихся зазубрин. Обод 104 декоративной детали имеет первый набор зазубрин 2101, тогда как монтажная планка 400 имеет второй набор зазубрин 2102, которые сцепляются с таковыми на внутренней поверхности обода 104 декоративной детали.

Теперь обратимся к фиг. 22, девять асимметричных угловых накладок 100 или 1400 были установлены на углу конструкции. С каждой стороны конструкции установлено по 10 сайдингов 2201, каждая из которых имеет вид двух горизонтальных планок 2202.Следует отметить, что две обычные угловые планки 2203 устанавливаются сверху и снизу угла, таким образом обеспечивая законченное завершение двух «планок» 2202. Каждый кусок сайдинга специально вырезан, чтобы соответствовать нижним краям уголка. соответствующая примыкающая угловая деталь 100 или 1400 или обычная угловая планка 2203.
