Каркас под сайдинг из профиля с утеплением своими руками: назначение

Вентилируемый фасад – один из современных вариантов отделки здания. Элементы фасада – панели специальной формы, которые крепятся на каркас так, чтобы между стеной дома и плитой осталось свободное пространство. Широкий зазор обеспечивает свободную циркуляцию воздуха, что предупреждает накопление влаги.

Содержание

1. Конструкция подвесных вентилируемых систем облицовки фасада
2. Для чего нужна обрешетка
3. Виды обрешетки под сайдинг
4. Деревянная
5. Металлическая
6. Какую выбрать
7. Необходимые инструменты и расчет расходного материала
8. Подготовка стен перед установкой обрешетки
9. Технология монтажа

Конструкция подвесных вентилируемых систем облицовки фасада

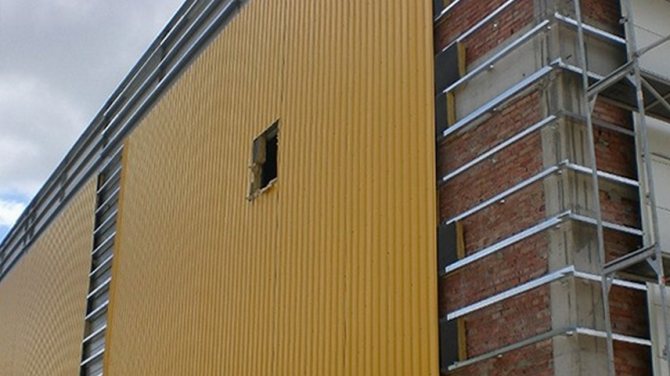

Каркас под сайдинг из профиля на утеплитель

Вентилируемый фасад выполняет 2 функции. Облицовочная плита защищает от механических воздействий, дождя и снега. Кроме того, обшивка обеспечивает декоративность. Тыльная сторона позволяет вывести конденсат. Такая конструкция, являясь универсальной, в тоже время требует индивидуальных расчетов для каждого конкретного случая.

Вентилируемый фасад включает несколько слоев.

1. Основной несущей конструкцией является стена. Ее вид и характер особого значения не имеет. Однако фасад много весит, поэтому облицовывать очень старые здания таким образом нельзя.
2. Каркас – металлический или деревянный. Представляет собой сложную обрешетку большой высоты. Обычно каркас ставят на фасадные анкеры. Чтобы последние не создавали холодовые мостики, используют терморазрывы из вспененного пластика и паронита.
3. Утеплитель – обычно минеральная вата, так как она обладает высокими теплоизоляционными свойствами, не горит, не поддается коррозии и не плесневеет. Пенопласт используется редко, так как относится к паронепроницаемым материалам и затрудняет естественный вывод влаги через стены. Можно использовать стекловату – она не боится воды и очень долговечна.

4. Пароизоляция – обычная гидроизоляция здесь не годится, так как нужно не только защитить утеплитель от влаги, но и обеспечить вывод влаги из самого теплоизолятора. Лучше использовать специальные мембраны.
5. Воздушный зазор – необходимый технический элемент конструкции. Свободное пространство обеспечивает циркуляцию воздуха. Этот прием предупреждает появление конденсата даже в самую сырую погоду.
6. Облицовка – плиты из металлопрофиля, керамогранита, фиброцемента, алюминиевые композитные кассеты. Каркас под разные материалы нужно подбирать индивидуально.

Высота обрешетки должна быть достаточной, чтобы на стене можно было установить утеплитель и оставить достаточный воздушный зазор.

Для чего нужна обрешетка

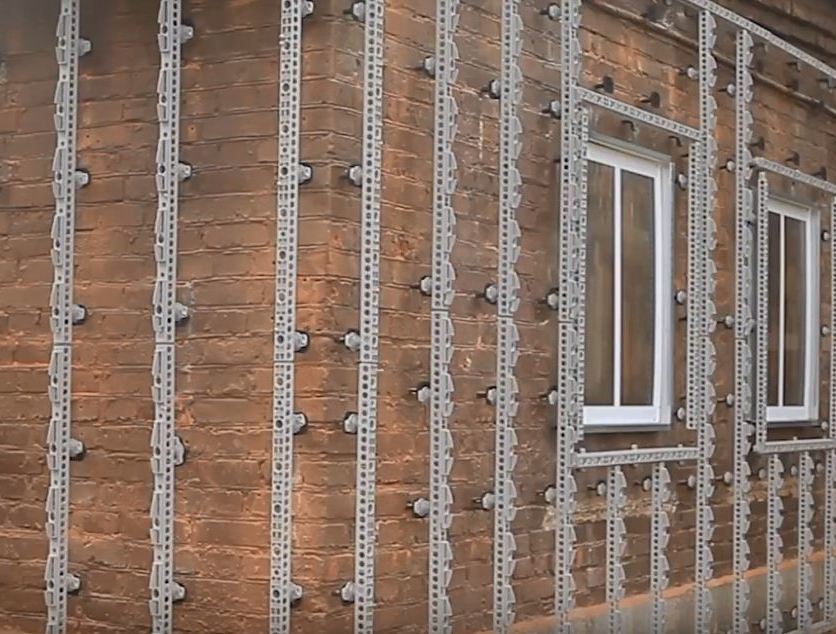

Крепление сайдинга на профиль

Каркас под сайдинг из профиля – главный элемент вентилируемого фасада. Состоит он из вертикальных стоек и кронштейнов. Последние и обеспечивают нужное расстояние между панелью и стеной. Изготавливают каркас из материалов, устойчивых к действию влаги – алюминия, оцинкованной стали.

Обрешетка под каркасный фасад выполняет следующие задачи:

• создает прочную основу под отделку;
• обеспечивает вентиляцию стен, утеплителя и облицовки, что предупреждает появление конденсата;
• косвенным образом защищает материал стены и утеплителя от гнили, плесени, влаги;
• создает идеально ровную поверхность под обшивку вне зависимости от состояния и дефектов базовой стены.

Конструкцию и материал каркаса выбирают исходя из веса облицовки. Легкая алюминиевая конструкция не подойдет для плит из керамогранита.

Виды обрешетки под сайдинг

Обрешетку выполняют из металлических сплавов или дерева. Оба варианта имеют свои плюсы и свои минусы.

Деревянная

Деревянная обрешетка под сайдинг

Упрощенный вариант. Представляет собой брус определенного сечения. Предпочтительнее изделия из хвойных пород, так как такая древесина богата смолой и меньше поддается гниению. Кроме того, дерево обрабатывают антисептиками и противогрибковыми пропитками.

Обрешетка привлекает легкостью и простотой монтажа. Она не создает большой нагрузки на стены и фундамент. Однако под тяжелую облицовку, наподобие керамогранитных или каменных плит, она не годится. Такой вариант устанавливают, если отделывают здание пластиковым сайдингом, фиброцементным, легкими металлическими панелями.

В районах с частыми дождями, на низменных участках деревянный каркас не делают. При очень высокой влажности древесина начинает гнить уже через пару лет.

Металлическая

Более прочен и надежен каркас из металла. Используют нержавеющую сталь, оцинкованную, алюминий. Такой материал не поддается коррозии, не гниет и не теряет со временем прочностных характеристик.

Металлические стойки несколько тяжелее. Зато и выдерживают более высокие нагрузки и не подвержены деформациям. Под каменные или многослойные металлические панели ставят только стальной каркас. При этом материал стен здания учитывается во вторую очередь. Если отделывают бревенчатый дом тяжелыми плитами, вес равно сооружают обрешетку из оцинкованного железа.

Плюс такого решения – возможность регулировать каркас по высоте. Таким образом можно создать действительно ровный фасад любого размера.

Какую выбрать

Керамогранитная облицовка весит намного больше алюминиевой, поэтому крепится на металл

Выбор каркаса под сайдинг выполняют с учетом следующих соображений:

• вес облицовки – алюминиевая панель весит намного меньше, чем керамогранитная;
• вес самого каркаса – старая обветшалая стена большой высоты не выдержит большую нагрузку;
• конструкция вентилируемого фасада – деревянная обрешетка не обеспечивает достаточную высоту при сложной конструкции;
• соотношение долговечности и стоимости – металлический каркас намного долговечней деревянного, но и дороже.

Высоту обрешетки из дерева увеличивают, устанавливая контробрешетку.

Необходимые инструменты и расчет расходного материала

В большинстве случаев, даже если дом бревенчатый, предпочитают крепить металлопрофиль под пластиковый или металлический сайдинг. Для этого потребуется следующее:

• оцинкованный стальной профиль сечением в 6*27 мм и длиной до 3 м;
• подвесы для направляющих;
• дюбели и гвозди, саморезы из оцинкованной стали;
• влагозащитная мембрана;
• герметик и пакля для заделки щелей;
• шуруповерт и перфоратор;
• отвес, длинный уровень, рулетка, строительный степлер.

Понадобятся также защитные составы: антисептические растворы для деревянных стен, грунтовки для бетона.

Подготовка стен перед установкой обрешетки

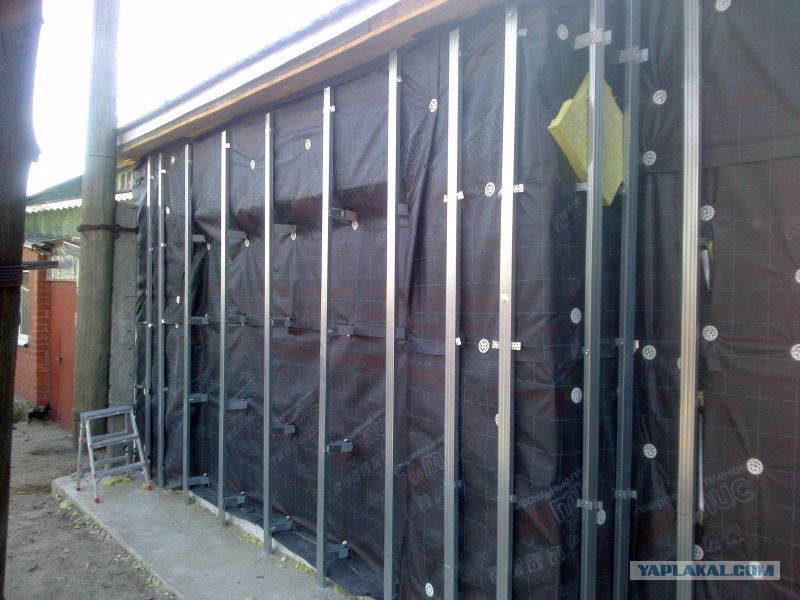

На стены монтируется утеплитель и пароизоляционная мембрана

Начинают монтаж профиля под пластиковый сайдинг с подготовки поверхности. Для этого фасад очищают от мусора и пыли, удаляют старую отделку, наподобие сайдинга, вагонки. Штукатурку тоже желательно снять. Слой краски даже в плохом состоянии не удаляется.

Стену, особенно новичку, лучше предварительно разметить. Стойки крепят на расстоянии друг от друга, равном точкам крепления сайдинга: 40 см под пластиковый сайдинг, 25 см – под металлический. Целесообразно отметить и точки фиксации подвесов. Разметку выполняют карандашом.

При облицовке цокольного этажа отступают от земли на 20–30 см.

Технология монтажа

Пошаговая инструкция по сооружению обрешетки проста.

1. Нарезают металлический профиль по длине.
2. По схеме высверливают перфоратором или дрелью отверстия под подвесы.
3. Крепят на стену влагозащитную мембрану.
4. Фиксируют на поверхность металлические подвесы.
5. На подвесы устанавливают стойки. Первыми ставят элементы на углы здания: они сложные и их следует дополнительно скреплять поперечными рейками.
6. От крайних кронштейнов натягивают шнуры. По этому уровню устанавливают все промежуточные стойки.
7. Если есть необходимость, стеновую конструкцию усиливают перпендикулярными перемычками. Плоскость постоянно контролируют уровнем.
8. После сборки каркаса выполняют утепление: ставят в распорку плиты теплоизолятора и фиксируют дюбелями. Затем накрывают ветрозащитной мембраной. Подбирают высоту подвесов и толщину утеплителя так, чтобы между теплоизоляцией и закрепляемой обшивке оставался технический зазор для циркуляции воздуха.

Существуют специальные профили и даже комплекты для установки. В такие наборы входят готовые элементы, наподобие оконного профиля, стартового или финишного.

Толщину профиля выбирают исходя из веса облицовки

Главная ошибка в таких работах – неправильный монтаж каркаса. Чтобы предупредить это, следуют следующим рекомендациям.

• Толщину и сечение металлопрофиля выбирают по весу облицовки. Для стальных панелей, а тем более из керамогранита, требуются более массивные стойки и кронштейны.
• Расстояние между стойками рассчитывают по ширине элемента отделки и его весу. Чем тяжелее панели, тем меньше шаг крепежа.
• Подвесы и кронштейны позволяют регулировать высоту крепления и выравнивают фасад на неровных стенах. Однако если не проверять установку отвесом, происходит обратное: на ровной стене будет смонтирован неровный каркас.

Толщина воздушного зазора зависит от погодных условий и условий эксплуатации здания.

Обрешетка под сайдинг: монтаж каркаса из металлического профиля и деревянного бруса с утеплителем своими руками

Сайдинг применяется для отделки фасадов промышленных и жилых зданий благодаря оптимальному сочетанию технических характеристик и разнообразию типов покрытий. При этом не зависимо от материала изготовления панелей обязательно требуется установка профилей под сайдинг, что позволит создать технологию навесного вентилируемого фасада, при которой облицовка крепится на каркас, прилегающий к стенам или монолитному перекрытию.

Такой способ крепления обеспечивает достаточный зазор для свободной циркуляции воздуха между стеной и наружным покрытием сайдингом, препятствуя образованию конденсата (влаги) на всех элементах системы.

Как сделать каркас из профиля

Установка профиля под сайдинг – предварительный этап перед обшивкой. Конструкция металлического каркаса напрямую зависит от материала облицовочного сайдинга. Монтаж несущей конструкции выполняется строго с соблюдением технологий.

Правильно выполненная обрешетка – качественная основа для панелей и для теплоизоляционного слоя. Особое внимание в процессе работ уделяется выравниванию конструкции.

Готовый подвесной сайдинг – это система, состоящая из:

• обрешетки, которая устанавливается на предварительно подготовленную поверхность фасада строения;
• гидроизоляционного, пароизоляционного и теплоизоляционного слоя в виде минеральной ваты либо пенополистирола;
• самих сайдинговых панелей.

Металлическая обрешетка способна сохранять первоначальную форму на протяжении всего срока эксплуатации.

Конструкция должна быть:

• пожароустойчивой;
• неуязвимой для коррозии;
• прочной.

Каркас, используемый для сайдинга, собирается из профилей и подвесов. Панели крепятся к основанию, то есть к профилям, посредством строительных саморезов. Подвесы используются для обеспечения монтажа каркаса к поверхности стены и представляют собой металлические полосы, на которые нанесена специальная перфорация.

Для изготовления каркаса используются следующие виды профилей:

1. Начальный профиль. Строительный элемент в виде стартовой планки используется на первом этапе облицовки фасада. Профиль нужно установить верхней стороной горизонтально вдоль намеченной линии, которая располагается на 50 мм выше нижней линии отделки. Панели из сайдинга при монтаже будут вставляться нижней частью в начальный профиль. При этом верхняя часть напрямую крепится к обрешетке либо к поверхности стены. Учитывая то, что панели в результате будут полностью закрывать собой начальную планку, ее можно подбирать независимо от цветовой гаммы отделки.
2. H-профиль. Планка соединительного назначения, с помощью которой скрываются швы, образованные при монтаже между сайдинговыми панелями. Подробнее об H-профиле?
3. Угловой профиль. Специальный конструктивный элемент, который закрывает место соединения сайдинга на пересекающихся поверхностях.
4. J-TRIM-профиль. В строительной сфере именуется ветровой планкой. Способствует аккуратной отделке карнизов под крышей.
5. Финишный профиль. Нужен в качестве завершающего элемента. Монтаж осуществляется под карнизом.

Большинство структурных деталей устанавливаются перед монтажом панелей сайдинга.

Конструкции, где каркас просто необходим

Существуют ситуации, когда без каркаса для ГКЛ никак не обойтись. Это могут быть фигурные детали дизайна:

• арки и ниши,
• встроенные шкафы,
• потолки многоярусные,
• прикроватные тумбы.

Особый раздел составляют перегородки между несущими стенами, которые также не обходятся без соответствующих основ. Да и для не слишком ровных поверхностей очень часто применяется каркас для стены из гипсокартона, чтобы скрыть существующие огрехи. Таким образом, каркасный профиль применяется практически повсеместно, как дополнительная гарантия прочности и долговечности эксплуатации. А теперь перейдем непосредственно к практической части реализации задуманного.

Алгоритм сборки каркасного профиля

1. Первым шагом будет правильный выбор материала, и для каркаса, и для обшивки. Так, к примеру, в ванной комнате целесообразней использовать металлопрофиль (так как влажность там очень высокая) и определенный вид ГКЛ – влагостойкий.В жилой комнате для выравнивания стенок можно использовать стандартные гипсокартонные листы и деревянные рейки для сооружения обрешетки. Когда материалы подобраны и закуплены, можно приступать непосредственно к сборке каркаса под гипсокартон.
2. Если вы запланировали отделать и стены, и потолок, то работы следует начинать выполнять с потолка. Кстати, проверьте заранее все коммуникации, которые проведены под будущей конструкцией. Обязательно нужно оставить возможность доступа к ключевым узлам, чтобы не пришлось разбирать в случае чего полстены или потолка. А запас длины кабелей должен быть не менее 10-15 см, к примеру, от монтируемого потолка или стен.
3. Далее сделаем разметку поверхностей под профили. Она должна быть произведена при помощи уровня и отвеса. Размечать можно обыкновенным канцелярским маркером, все равно эти следы будут закрываться потом листами. Начинать стоит с наиболее заниженного угла потолка. Если обшиваются только стены, то разметку следует начинать с окон.
4. Следующий этап: как крепить каркас из металлопрофиля для гипсокартона? Многое в решении этой проблемы зависит от того материала, из которого выполнена обшиваемая поверхность. Так на деревянных стенах (или из сэндвича, или из СИП панелей) можно закреплять оцинкованными саморезами соответствующей длины. А вот на бетоне или плитах, в кирпичных стенах придется сверлить отверстия под специальные строительные дюбеля. Так что смотреть надо по обстановке и выбирать наиболее подходящий к данному случаю крепеж.
5. Следует помнить для того, чтобы сделать каркас, сами профили при необходимости нужно отрезать ножницами по металлу: так наименее будет повреждаться оцинковка, которая препятствует ржавлению профиля.
6. При монтаже стеновых каркасов желательно выполнять работы по-порядку: сначала полностью обшить одну стенку, а затем уже переходить к другой.
7. После разметки стены метки, оставленные маркером, соединяются от пола к потолку, и согласно получившимся линиям могут быть прикреплены направляющие профиля. Шаг – 60 сантиметров. Это связано с тем, что ширина ГКЛ обычно составляет 120 см, и каждый лист при обшивке должен быть закреплен в трех точках, как минимум. Один из профилей обязательно должен быть установлен в углу комнаты.
8. Стоечные профили вставляют в направляющие и крепят между собой. Не забываем проверять качество работы уровнем, чтобы конструкция не взяла перекос. Окончательно фиксируем саморезами, и каркас из профиля уже практически готов к выполнению дальнейших работ.

Кстати, наиболее прочным считается «клетчатый» каркас, который использует еще и поперечины, что закрепляются при помощи специальных крабов.

Как видим, в вопросе, как правильно собрать каркас для ГКЛ, особых сложностей нет. Нужно четко следовать рекомендациям, и все обязательно получится!

Автор статьи

Для чего нужен каркас

Установка профиля под сайдинг предусматривает обязательное наличие каркаса.

Основные характеристики:

• возможность исправить любые неровности поверхности стен;
• укладка теплоизоляционного и пароизоляционного слоя;
• высокая воздухопропускная способность, что предотвращает образование грибка и плесени.

Крепление каркаса осуществляется к домовым стенам посредством оцинкованных профилей различной толщины. Конструкция предназначена для того, чтобы выдерживать общий вес сайдингового покрытия.

Особенности установки околооконного профиля

Для того чтобы правильно и точно осуществить монтаж сайдинга вокруг проема окна, понадобятся такие элементы, как:

• сам околооконный профиль, под которым скрываются видимые обрезные кромки;
• наличник для выделения окна в случае если оно расположено на одном уровне со стеной;
• сливная планка, чтобы обеспечить своевременный отвод воды.

Установка околооконного профиля сайдинга предусматривает предварительное проведение расчетов и подготовительные работы. Монтаж осуществляется в соответствии со стандартными нормативами.

Если окно углублено в поверхности здания, рекомендуется дополнительно воспользоваться либо J-профилем, либо специальной околооконной планкой. В процессе монтажа оставляем приблизительно 2-3 мм для температурного запаса.

J-планка устанавливается в строгом порядке вдоль околооконного периметра. Предварительно по бокам окна крепятся специальные планки, затем делается надрез для прочного расположения рейки. Для того чтобы получить качественное и красивое соединение на стыке, нужно аккуратно отрезать лицевую часть верхнего угла.

Монтаж сайдинга на обрешетку

После того как обрешетка готова, можно приступать к монтажу сайдинга.

Крепление сайдинга

Освоить эту технологию можно, просмотрев видео, демонстрирующее закрепление сайдинга на обрешетке, а ниже приводится лишь краткая инструкция по монтажу:

• Сайдинг из ПВХ крепим к обрешетке с помощью специальных саморезов с широкой шляпкой.
• Чтобы обеспечить сайдингу беспрепятственное движение при тепловом расширении не закручиваем саморезы до конца, а оставляем зазор около 1 мм. По этой же причине стараемся крепить сайдинг только в специальные отверстия для крепежа, имеющие овальную форму.
• В нижней части стены обязательно крепится водоотлив – планка сайдинга особой формы, предназначенная для отведения влаги от фундамента.

• Поверх водоотлива устанавливаем стартовую планку, в которую вставляем первую панель сайдинга.
• Окна, двери и другие выступающие элементы окантовываем специальными уголками. Такие же уголки используем для оформления внешних и внутренних углов здания.

Мы надеемся, что в данной инструкции достаточно подробно описано, как правильно сделать обрешетку под сайдинг. И все же главными условиями успеха будут не только внимательное изучение рекомендаций из этой статьи, но также старание и практика. Впрочем, этот рецепт справедлив для любого дела!

Как выбрать материал для каркаса

Основное предназначение каркаса – надежная опора для панелей сайдинга. Для обшивки наиболее часто используется обрешетка из дерева или металла. При выборе материала следует ориентироваться на тип сайдинга, вес панелей, количество изоляционного материала, ведь все это будет оказывать существенную нагрузку на арматуру. Поэтому материал для ее монтажа должен быть прочным, крепким, устойчивым к деформациям.

Деревянная обрешетка обустраивается с использованием любых подручных пиломатериалов под последующую установку винилового сайдинга. Подойдут деревянные балки, брус, доски. Главное требование – древесина должна быть хорошо просушена с соблюдением технологии и дополнительно покрыта защитными составами для продления эксплуатационного срока.

Обычно в строительстве отдается предпочтение металлическому профилю из оцинкованного железа с наличием ребер жесткости для повышения свойств практичности и для увеличения механической прочности. Толщина металла не должна быть меньше 0,4 мм.

Монтаж металлических панелей

Перед тем как приступить к сооружению конструкции из металлических панелей под будущую укладку сайдинга, нужно провести подготовительные работы.

Алгоритм следующий:

• с дверей и окон демонтируются все наличники;
• стены зданий очищаются от устаревшей отделки и грязи;
• в случае наличия обшивки вагонкой из древесины необходимо устранить все элементы;
• поверхность стен обязательно обрабатывается антисептическими растворами для предотвращения образования и распространения плесени и грибков.

Чтобы избежать ошибок при монтаже панелей, нужно разметить стены. Определиться с шагом каркаса поможет материал, который планируется использовать: если сайдинговые панели тяжелые и плотные, то соответственно и шаг должен быть меньшим. Уменьшить шаг обрешетки рекомендуется и в том случае, если здание располагается в местности с высокой ветровой нагрузкой.

Для обустройства металлического каркаса нужно использовать профиль, сечение которого 27?60 мм. Обратить внимание следует на обязательное наличие загнутой кромки, что обеспечит дополнительную жесткость конструкции.

Для надежной фиксации элементов используются перфорированные подвесы.

Монтаж панелей осуществляется по следующей технологии:

• металлические панели устанавливаются с обоих концов стены для своеобразного ориентира в вопросе выравнивания;
• на стену наносится разметка, по которой перфоратором высверливаются отверстия для установки пластиковых дюбелей и фиксации кронштейнов профильной системы;
• прикрепляется металлический подвес;
• для сохранения тепла в доме укладываются слои изоляционного материала;
• под конструкцию необходимо положить ветрозащитную мембрану;
• металлические профили крепятся к крайним кронштейнам, между которыми натягивается шнур для наглядного примера выравнивания;
• вертикальная обрешетка вставляется в пазы стартового профиля;
• чтобы сделать конструкцию более жесткой, для соединения основных профилей используем перпендикулярные перемычки;
• с помощью лазерного уровня осуществляем контроль обрешетки.

Если обустроить каркас технологически правильно, это существенно увеличит эксплуатационный срок сайдинга. Монтаж панелей без обрешетки возможен только в случае идеально ровных стен. В противном случае внешний вид здания будет непрезентабельным.

Благодаря каркасу можно не только качественно выполнить облицовку и скрыть все изъяны фасада, но и дополнительно утеплить стены, используя, например, минеральную вату. Изоляционный материал укладывается между стеной и сайдингом в образовавшееся пространство.

Каркас из оцинкованных панелей отличается более длительным сроком службы, стойкостью перед коррозией и высокой механической прочностью. Применение металлической обрешетки актуально в строениях любого типа.

Автор: Вадим Рогов, инженер-строитель, специально для xFasad.ru

Правила монтажа обрешетки из металлопрофиля под сайдинг

Крепление обрешетки к наружной стене осуществляется саморезами. Длина саморезов выбирается из расчета массы профиля и сайдингового покрытия, а также в зависимости от толщины и материала, из которого изготовлены стены.Для деревянного дома могут быть использованы только саморезы, тогда как крепление к кирпичной или другой каменной стене необходимо выполнять посредством дюбелей. В стене просверливаются отверстия требуемого диаметра, в которые затем забиваются дюбеля.

Металлопрофиль для сайдинга крепится в составе обрешетки с шагом, величина которого зависит от веса отделочного материала. Другими словами, чем тяжелее сайдинг, тем меньшим должно быть расстояние между профильными планками обрешетки. Зачастую инструкция от производителя, прилагаемая к сайдингу, содержит рекомендации относительно шага обрешетки для данного материала.

Совет! Обычно для металлосайдинга расстояние между планками профиля выбирается равным 40 см, для винилового сайдинга до порядка 60 см. Если климату региона свойственны частые и сильные порывистые ветры, в таком случае шаг должен быть несколько уменьшен.

Монтаж сайдинга под бревно на вертикально и горизонтально установленный профиль
Профиль под металлический сайдинг в виде обрешетки в зависимости от направления крепления облицовочного материала может крепиться вертикально или горизонтально. Если панели планируется монтировать горизонтально, то профиль должен позиционироваться вертикально. В случае вертикальной установки сайдинга, потребуется горизонтальная обрешетка.

Как прикрепить металлопрофиль к фасаду

Рассмотрим технологию монтажа металлического профиля на фасад своими руками:

• Фиксация профильных планок к дому выполняется посредством металлических подвесов. Металлический подвес являет собой тонкую оцинкованную пластину со специальными отверстиями.

С помощью отверстий можно регулировать расстояние между стеной дома и профилем. Подвесы изгибают, придавая им П-образную форму, после чего фиксируют к стенам саморезами с дюбелями. Расстояние между подвесами должно соответствовать выбранному шагу установки.

• Когда подвесы будут прикреплены к фасаду, к ним крепят профиль. Его вставляют в подвес на требуемом расстоянии от стены и привинчивают при помощи соответствующих отверстий в подвесе и саморезов.

Схема крепления профиля и бруса к фасаду с помощью подвеса

• Монтаж обрешетки принято начинать с установки боковых профилей у краев стены (если монтаж сайдинга горизонтальный, а обрешетки вертикальный). Их выставляют строго по уровню, поскольку они будут служить ориентиром для устройства всех последующих профильных планок.
• Между боковыми профилями в нескольких местах по высоте натягивают бечевку или леску. По натяжке следует установить все остальные планки профиля.
• Так как крепление профиля на подвесах может быть не достаточно жестким, для придания обрешетке дополнительной прочности между планками могут быть закреплены перемычки из этого же профиля.
• Монтаж сайдинга на металлический профиль позволит создать более надежную конструкцию, если вместо подвесов для обрешетки использовать более сложную систему крепления. Такой крепеж изготавливается из отрезков оцинкованного профиля сечением 27х28 мм. Один отрезок крепится к стене широкой частью, а второй вставляется между ним и основной профильной планкой враспор. Фиксация элементов подобного узла производится с помощью саморезов.

Сборка крепежного профильного узла для монтажа обрешетки на фасад
Мы разобрались, какой профиль лучше всего подходит для монтажа сайдинга, определили способ создания из него профильного каркаса. Кроме того, мы выяснили, с помощью каких средств и конструкций можно наиболее надежно прикрепить профиль к фасаду.

Надеемся, что наша статья помогла вам найти ответ на интересующий вас вопрос. Мы же рекомендуем дополнительно просмотреть обучающее видео о правилах установки фасадного сайдинга.

Панели стоечной рамы – Металлический сайдинг

Варианты панелей для стоечной рамы

Варианты панелей для стоечной рамы

Max-Rib Ultra

Подложка Galvalume® с покрытием Kynar 500®

Для непревзойденной светосилы панели, Max-Rib Ultra — лучший выбор. Max-Rib Ultra сочетает в себе долговечность стальной основы Galvalume с устойчивой к выцветанию и мелению краской Fluropon® на основе Kynar 500® (PVDF) от Sherwin Williams. Конечным результатом является исключительная металлическая панель, которая обеспечивает непревзойденную устойчивость к мелению и выцветанию, а также наилучшую гарантию того, что ваш проект будет сохранять свою красоту год за годом. Max-Rib Ultra — предпочтительная панель для любого здания, владельцы которого заботятся о качестве и долговечности.

Узнать больше

Max-Rib II

Подложка Galvalume с покрытием из модифицированного силиконом полиэстера (SMP)

Сочетание характеристик долговечности стальной подложки Galvalume с проверенными характеристиками высококачественного полиэфира, модифицированного силиконом (SMP), Max-Rib II — превосходная многоцелевая металлическая панель. SMP-покрытие McElroy Metal — это WeatherXL от Sherwin Williams. Это покрытие будет отнесено к категории «хорошо», поэтому оно не будет работать на том же уровне, что и покрытие Sherwin Williams PVDF, Fluropon.

Узнать больше

Max-Rib 100

Оцинкованная основа G100 с покрытием из модифицированного силиконом полиэстера (SMP)

Сочетание оцинкованной основы G100 с высококачественным покрытием из модифицированного силиконом полиэстера, Max-Rib 100 является идеальной панелью, когда требуется оцинкованная подложка.

Узнать больше

Max-Rib Commodity

Max-Rib Commodity — это экономичная панель с 10-летней гарантией, которая идеально подходит для внутренних работ, таких как облицовочные панели или основные проекты затенения и укрытия.

Узнать больше

Mesa

Многие панели стоек выглядят одинаково от производителя к производителю. Mesa — это панель, защищенная патентами и авторскими правами, которая не может быть скопирована и имеет почти невидимую кромку, придающую ей характерный внешний вид.

Стандартной системой окраски Mesa является Kynar 500® (PVDF), лучшее в отрасли покрытие для долговременной защиты панелей от меления и выцветания.



Подробнее

Max-Rib/Mesa с MoisureLok

Когда температура и влажность достигают точки росы, влага может конденсироваться на нижней стороне металлических панелей и образовывать капли воды. Противоконденсатную мембрану MoistureLok можно наносить на панели Max-Rib и Mesa в заводских условиях. Мембрана MoistureLok улавливает конденсат до тех пор, пока условия окружающей среды не опустятся ниже точки росы, и влага просто не будет выделяться в виде нормальной влажности.

Узнать больше

Matrix

Потолочные панели Matrix добавят элегантности любому проекту стоечного каркаса. Matrix доступен шириной 12 и 16 дюймов и в цветах, соответствующих стеновым и кровельным панелям McElroy.

Узнать больше

Популярные панели стоек

• Max-Rib Ultra
• Max-Rib II
• Максимальное ребро 100
• Max-Rib Товар
• Меса
• Max-Rib/Mesa с MoisureLok
• Матрица

Качественные материалы = долгосрочная удовлетворенность клиентов

Металлическая кровля и сайдинг имеют много уровней качества. Выбирая материалы, вы должны быть уверены, что они будут соответствовать долгосрочным ожиданиям.

С этой целью популярная панель McElroy Max-Rib доступна с различными комбинациями подложек и покрытий. Прилагаемая диаграмма поможет вам сопоставить производительность продукта с вашими потребностями.

Подложки и покрытия





Детали отделки каркаса стойки

Обшивка или оклад устанавливается на пересечениях и концах металлических стеновых и кровельных панелей для герметизации здания и предотвращения проникновения воды.

Отделка доступна в той же цветовой гамме, что и стеновые и кровельные панели McElroy, поэтому вы можете подобрать цвет стеновой панели или выбрать дополнительные или контрастные цвета. McElroy также изготавливает накладки на заказ в соответствии со спецификациями и дизайнерскими предпочтениями наших клиентов, занимающихся сборкой стоек.

Флаер с деталями отделки

Фурнитура для раздвижных дверей

Тестовое содержание

Системы удержания снега

Купола

Герметики

Советы владельцам зданий

Работайте со своим подрядчиком, чтобы убедиться, что в вашем проекте установлены качественные материалы, и всегда спрашивайте, какое основание и покрытие они предлагают. Если они не знают или говорят, что их SMP почти так же хорош, как покрытие PVDF, это может быть тревожным сигналом.

Подложки и покрытия

Усовершенствованные производственные процессы

Наш процесс горячего формования уменьшает количество трещин в краске и покрытии, возникающих в ходе типичного процесса производства металлических панелей.

Узнать больше

Заводской ингибитор ржавчины

В процессе заводского нанесения кромок на торцы панелей наносится прозрачный слой ингибитора ржавчины.

Узнать больше

Превосходное покрытие для длительного срока службы

Мы покрываем наши панели Max-Rib Ultra покрытием PVDF на основе Kynar 500, чтобы обеспечить длительный срок службы с высокой устойчивостью к выцветанию и мелению.

Подробнее

Интерактивный визуализатор

Хотите узнать, как будет выглядеть ваш проект стоечного каркаса с нашей кровлей или сайдингом? Наш интерактивный визуализатор цвета поможет вам в этом. ..

Узнать больше

Металлическая кровля и сайдинг с опорной рамой

Металлическая кровля и сайдинг с опорной рамой — популярный выбор для тех, кто хочет инвестировать в свой дом. Этот тип материала привлекателен, доступен по цене, долговечен и обеспечивает структурную целостность. Он может легко прослужить на десятилетия дольше, чем другие кровельные материалы, и может быть прикреплен непосредственно к каркасу без промежуточного слоя, такого как настил OSB. Металлические кровельные и сайдинговые панели MetalMax очень прочны, а это значит, что они не ржавеют и не ломаются, поэтому вы знаете, что ваши инвестиции в этот тип материала стоят каждой копейки.

Преимущества стоечно-каркасной металлической кровли и сайдинга

Строительная техника, обычно используемая для строительства амбаров, представляет собой стоечно-каркасную конструкцию, которая не ограничивается какой-то одной конкретной конструкцией. Каркасная конструкция может использоваться для создания широкого спектра сельскохозяйственных построек, муниципальных зданий, домов, сараев или амбаров. Конструкция поддерживается стойками, вкопанными в землю или прикрепленными к бетонному фундаменту. Каркас крыши построен из инженерных деревянных ферм, соединенных прогонами 2×4, размещенными поверх стоек. Затем конструкция покрыта металлическими панелями премиум-класса для прочности конструкции и элегантного внешнего вида.

Экономичность

Поскольку они обычно строятся на бетонной плите, а не на фундаменте из шлакоблоков, стоечно-каркасные конструкции имеют меньшую стоимость фундамента. Кроме того, поскольку он возводится быстрее и эффективнее других сооружений, трудовые и материальные затраты будут ниже.

Энергоэффективность

Поскольку металлическая кровля и сайдинг отражают лучистое тепло солнца, каркасные здания, построенные с использованием металлических кровельных или сайдинговых панелей, будут лучше контролировать естественную температуру.

Быстрая сборка

Дом из каркасных конструкций строится быстрее, чем дом из палочек. Сделанный из большого выбора материалов самого высокого качества для стальных кровельных и сайдинговых панелей, строительство этого типа здания занимает меньше времени, чем другие виды строительства.

Низкие эксплуатационные расходы

Стальные панели обычно используются снаружи стоечно-каркасных конструкций. Стальные крыши также являются материалами, не требующими особого ухода, которые не требуют особого ухода после правильной установки на вашем участке. Их не нужно красить, как традиционную деревянную черепицу, поэтому вам не придется беспокоиться о сколах, отслаивании, обесцвечивании или случайной потере черепицы во время штормов.

Гибкость

Используя конструкции из стоек и металлических панелей, вы можете построить целый ряд конструкций, включая сельскохозяйственные, коммерческие и жилые здания. В отличие от каркасных зданий, стоечно-каркасное строительство позволяет создавать открытую планировку и планировку, а также использовать такие материалы, как блоки, дерево, кирпич и винил, чтобы придать ему характерный вид.
