Как крепить цокольный сайдинг на винтовые сваи: Монтаж цокольного сайдинга на винтовые сваи

Цоколь фундамента на винтовых сваях

Фундамент на винтовых сваях сегодня – популярное решение для возведения каркасных домов, относящихся к типу легких конструкций. Однако устройство таких фундаментов предполагает подъем основания дома над землей на высоту до метра. Это зачастую приводит к необходимости закрыть образующееся пространство между грунтом и нижним перекрытием.

Содержание

• 1. Свайно-винтовой фундамент
• 2. Открытый или закрытый цоколь?
• 3. Виды отделки цоколя в доме винтовых сваях
• 4. Кирпичная кладка цоколя
• 5. Обрешетка фундамента под облицовочные материалы
• 6. Монтаж сайдинга на обрешетку цоколя
• 7. Отделка цоколя профнастилом
• 8. Заключение

1. Свайно-винтовой фундамент

Фундамент на винтовых сваях является одним из разновидностей фундамента на опорах. Роль опор выполняют сваи, которые представляют собой трубы с резьбовым наконечником – лопастью или винтом. Это обеспечивает легкое вкручивание труб, глубина которого составляет порядка 2-2,5 метров. Верхняя часть труб оснащается плоской площадкой – оголовком, на который монтируется обвязка и устанавливается сама коробка дома.

В большинстве случаев сваи выходят на поверхность земли на значительную высоту – до полуметра, особенно на поверхностях грунта, находящихся под уклоном. Таким образом, основание дома поднято над землей.

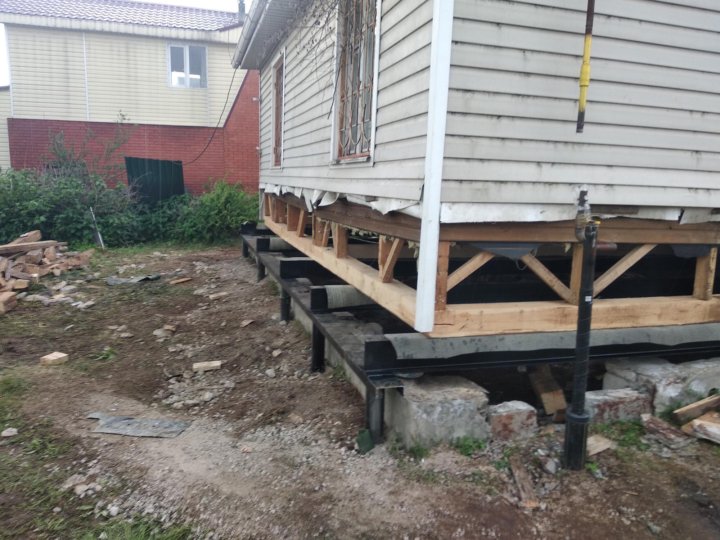

Дом на высоких сваях

2. Открытый или закрытый цоколь?

Нужно ли закрывать пространство между землей и основанием дома? По большому счету, решающего значения в утеплении дома этот момент не играет. Нижнее основание дома на сваях должно быть утеплено, как и все элементы каркасного дома – стены, перекрытия, крыша. Фундамент на винтовых сваях не предполагает устройство подвала, и под домом в любом случае остается прослойка атмосферного воздуха.

Зачастую сваи под домом не закрывают

Однако заключение ее в оболочку значительно уменьшает ветровые нагрузки, что положительно сказывается на теплосохранении дома.

Главным же фактором, побуждающим закрыть цокольное пространство, является все-таки эстетический. Закрытие пространства под домом придает зданию более внушительный, монументальный вид.

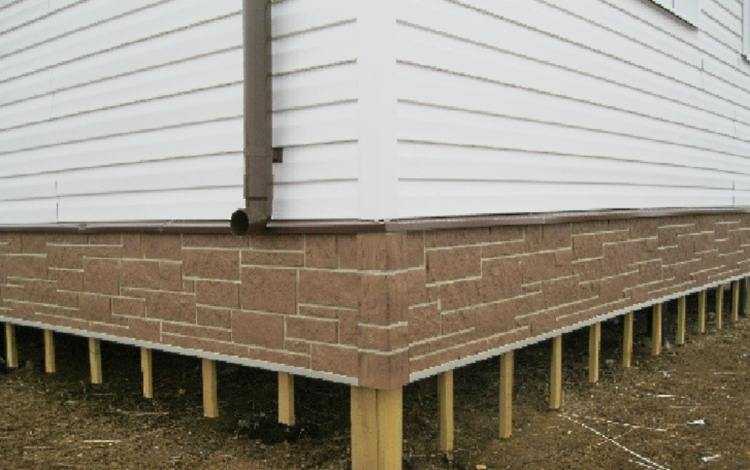

Дом с облицованным цоколем

3. Виды отделки цоколя в доме винтовых сваях

Можно различить два основных способа закрытия цоколя:

1. Установка стенок с опорой на собственный фундамент
2. Облицовка свайного фундамента по периметру (навесной способ крепления панелей)

К первому способу может относиться

• Кирпичная или каменная кладка
• Возведение стенок из бруса или бревен
• Заливка бетонных стенок

Ко второму относится облицовка

• Профнастилом
• Плоским шифером
• Сайдингом
• Пластиковыми панелями

4. Кирпичная кладка цоколя

Данный вид отделки цоколя, равно как и укладка бруса, не требует жесткой привязки стенок цоколя к винтовым сваям, потому что они опираются на собственное основание. Обычно под кладку кирпича или бруса закладывается мелкозаглубленный ленточный фундамент.

Иногда в качестве основания для кладки устанавливается уголок с широкой (до 120 мм) полкой. Его приваривают снизу к винтовым сваям. Кладку кирпича проводят обычным способом, обязательно с перевязкой. Толщину швов между венцами следует подбирать таким образом, чтобы подогнать высоту кладки под высоту основания.

Отметим преимущества кирпичной кладки, закрывающей цоколь:

Дополнительное утепление пространства под домом, так как кирпич (а тем более брус или бревна) обладают хорошими теплоизоляционными свойствами

• Приятный внешний вид, подходящий практически к любому типу отделки дома
• Возможность ремонта отделки
• Долговечность
• Отличные противопожарные свойства

К недостаткам такой отделки можно отнести ее

• Высокую стоимость
• Трудоемкость
• Небольшое разнообразие цветовой гаммы
• Недостаточная вентиляция пространства под домом

Кирпичная закладка цоколя на винтовых сваях

5. Обрешетка фундамента под облицовочные материалы

Если для кирпичной кладки не нужно устанавливать отдельные связующие элементы для крепления к винтовым сваям, то облицовка листовым материалом требует обрешетки. Ее монтаж к металлическим трубам имеет определенные сложности.

Обычно для обрешетки используются деревянные доски, к которым впоследствии легко крепить любой облицовочный материал.

Обрешетка начинается с крепления нижней планки из металлического профиля.

Чтобы прикрепить доску к металлическим сваям необходимо предварительно приварить к оголовкам специальные кронштейны. На них монтируется металлический профиль, к которому легко прикрепить деревянную доску. Как правило, доски обрешетки крепятся параллельно земле с шагом, зависящим от высоты цоколя и от ширины листов облицовки. Если расстояние между сваями достаточно велико, то иногда в обрешетку добавляются доски, установленные вертикально.

Следует отметить, что установка нижнего слоя облицовки должна отступать от поверхности земли на 5-7 см – это необходимо, чтобы исключить влияние морозного вспучивания грунта. Этот просвет в дальнейшем закрывают отмосткой.

Вариант устройства обрешетки под профнастил

6. Монтаж сайдинга на обрешетку цоколя

В целом установка панелей навесным способом имеет ряд преимуществ по сравнению с кирпичной кладкой:

• Простота монтажа
• Экономия средств
• Вентилируемость подпольного пространства
• Разнообразие дизайнерских решений

Современные виды сайдинга – металлического, деревянного или винилового – позволяют создать очень привлекательные поверхности, в том числе отделку цоколя. Обычно облицовочный сайдинг выпускается в виде длинных панелей.

Монтаж сайдинга к обрешетке начинается с нижней панели. Крепление производится к деревянной обрешетке с помощью саморезов. Углы устраиваются на специальные профили. Верхняя панель может быть подрезана по высоте цоколя. Над верхней панелью монтируют олив – чтобы при дожде вода отродилась от цоколя.

Схема крепления сайдинга к обрешетке

Пространство под нижней панелью, о котором мы упоминали, закрывается отмосткой – чтобы исключить проникновение ветряных потоков, мусора, мелкой живности, насекомых.

Отметим, что использование деревянных панелей, равно как и обрешетки требует дополнительных мероприятий: панели необходимо обработать антисептиком для предотвращения загнивания и антипиреном для повышения пожаробезопасности.

Облицовку сайдингом необходимо проводить после окончания строительства и подведения всех коммуникаций, иначе можно испортить весь внешний вид облицовки.

7. Отделка цоколя профнастилом

Профнастил широко используется, в том числе и для закрытия цоколя. Он выпускается в виде широких и длинных листов. Как правило, по ширине лист профнастила превосходит высоту поднятия дома на сваях, поэтому облицовка имеет меньше стыков, чем при использовании длинных панелей. Крепление листов профнастила к обрешетке не составляет особой сложности – его просверливают в местах соединения и прикрепляют к доскам с помощью саморезов.

К преимуществам использования профнастила можно отнести несложность монтажа и разнообразие цветовой гаммы материала. К недостаткам – зачастую «упрощенность» дизайна, больше напоминающего дизайн промышленных объектов, что подойдет не к любой отделке самого дома.

8. Заключение

Закрытие фундамента на винтовых свая не так сложно выполнить своими руками. Необходимо только обратить особенное внимание на герметичности облицовки и на ее соответствие общему дизайну дома.

Как и в любом виде облицовки здания не стоит экономить на материалах – ведь облицовка цоколя достаточно заметна, и она не должна нарушить целостность восприятия здания.

Технология I-Strong Венти. Узловые решения

Узел 1 Узел 2.1 Узел 2.2 Узел 2.3 Узел 3 Узел 4 Узел 5 Узел 6 Узел 7 Узел 8 Узел 9

Узел 1. Двойной вентилируемый зазор

В технологии строительства каркасного дома I-strong Венти используются плиты OSB-3 в качестве обшивки каркаса (возможны варианты – ЦСП, GreenBoard). Подобные плиты не пропускают пар, поэтому необходимо создавать вентилируемый зазор для удаления влаги, скапливающейся на внутренней поверхности плит. Влага в виде пара поступает изнутри дома через стены и оседает на паробарьере – плитах OSB. Для удаления влаги на каркас из двутавровых балок монтируется обрешетка 40х40 мм.

Таким образом создается вентилируемый зазор между ветровлагозащитной мембраной и плитами OSB-3. Вторая обрешетка используется для создания вентилируемого фасада.

Узел 2.1. Монтаж цокольных балок на свайный фундамент

Металлические винтовые сваи, буронабивные сваи, забивные железобетонные – это всё варианты свайного фундамента. Основное различие – материал и способ устройства свай, основное сходство – соединение свай обвязочным брусом между собой и монтаж балок цокольного перекрытия непосредственно на брус. Обвязочным брусом могут быть также и срощенные доски, установленные на ребро. Важно, чтобы весь пиломатериал был сухой. К обвязочному брусу на конструкционные (желтые, оцинкованные) саморезы длиной 80-90 мм или на специализированные винтовые гвозди через нижнюю полку крепятся деревянные двутавровые балки цокольного перекрытия. Саморезы закручиваются под углом 30 град к вертикали. Между основными лагами устанавливаются коротыши (блок-балки) из двутавров на опоре и по центру пролета основных лаг.

Блок-балки крепятся к основным лагам при помощи уголков 35х50х50 мм. На балки цокольного перекрытия монтируются стены из двутавров.

Узел 2.2. Монтаж цокольных балок на ленточный фундамент

Силовые лаги из деревянных двутавровых балок крепятся к обвязочной доске/брусу ленточного фундамента на саморезы конструкционные 80-90 мм. Обвязочная доска, в свою очередь, крепится к фундаменту на анкерные болты с шагом 600-1000 мм. Наиболее распространенный шаг несущих лаг перекрытия – 400 или 600 мм. Сечение двутавровых балок цокольного перекрытия подбирается по прочностному расчету по второму предельному состоянию (по прогибам). Для корректного подбора сечения обратитесь к нашим техническим специалистам. Между лагами на опорах, а также по центру пролета, устанавливаются блок-балки (коротыши). Блок-балки необходимы для пространственной жесткости всей конструкции. Сборка стенового каркаса проводится в горизонтальном положении (лежа на перекрытии). Рекомендуем стойки крепить к направляющим брускам в торец конструкционными саморезами насквозь через бруски.

Собранную стену вместе с оконными и дверными проемами устанавливают в проектное положение.

Узел 2.3. Установка каркаса на плитный фундамент

Обвязочные бруски (2 шт) размером 35х90; 40х90; 45х90 из дерева или LVL бруса крепятся к плитному фундаменту при помощи анкеров. Шаг анкеров 60-100 см. Каркасные стены по технологии I-STRONG собираются в горизонтальном положении. При этом крепление направляющих к стойкам нужно делать через направляющую доску насквозь в торец полки двутавровой балки. Собранная стена с оконными и дверными проемами поднимается в проектное положение.

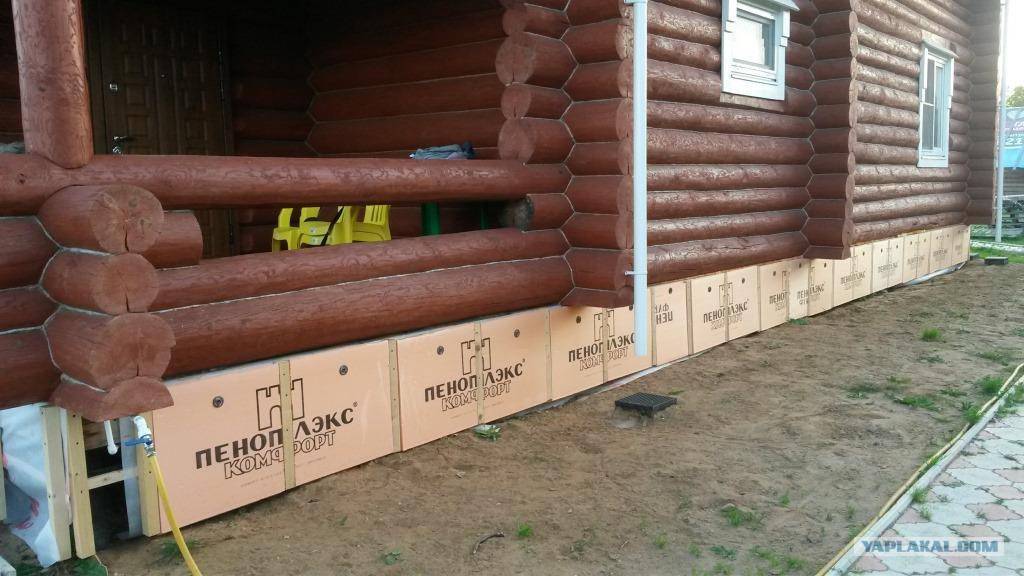

Узел 3. Непрерывное утепление. Цоколь – стены 1 этажа.

Концепция непрерывного утепления дома “от фундамента до конька” – важнейшая идея современного дома. Высокие показатели теплозащиты – это не просто снижение затрат при эксплуатации дома, но, самое главное, это комфортное проживание семьи в доме, в котором каждый квадратный метр действительно теплый. Технология I-strong предполагает такие узловые решения, при которых энергоэффективный утеплитель устанавливается непрерывно от цокольного перекрытия до конька по всей высоте стены, без мостиков холода. Такое решение возможно только при использовании двутавровых балок в качестве стоек и разделенных обвязочных брусков.

Узел 4. Обвязочные стеновые пояса

Стены каркасного дома по технологии i-strong собираются в горизонтальном положении, потом поднимаются вертикально в проектное положение. Первая обвязка (3) является связью между стойками. Вторая обвязка (4) перекрывает все стыки при сопряжении стен (угловые, внутренние T-образные) и создает дополнительную жесткость конструкции в горизонтальном направлении. Между обвязочными брусками 35х90 мм остается технологическое расстояние от 40 до 90 мм в зависимости от толщины стен для укладки утеплителя.

Узел 5. Монтаж балок межэтажного перекрытия

Балки межэтажного перекрытия монтируются непосредственно на обвязочные бруски каркаса стен 1 этажа. Для крепления лаг к обвязке используются конструкционные саморезы длиной 70-80 мм. Саморезы закручиваются через нижнюю полку двутавра. Сечение и высоту основных несущих балок перекрытия лучше всего подбирать из расчета по прогибам или запрашивать расчет у наших технических специалистов. Для межэтажного перекрытия наиболее часто используются шаг балок 400 мм. Между балками на опорах и в центре пролета устанавливаются блок-балки (коротыши). Особенности узлов смотрите в разделе с узловыми решениями для перекрытий и стропильной системы.

Узел 6. Звуко-теплоизоляция межэтажного перекрытия

Непрерывное утепление предотвращает не только потери тепла, но и препятствует распространению звуковых волн через стыки элементов. Шумы и голоса хорошо гасятся изолирующим материалом только в том случае, если комната изолирована полностью, без разрывов в изоляции. Решение верхней и нижней обвязки каркаса I-STRONG, состоящей из 2-х брусков, в полной мере позволяет реализовать принцип неразрывности шумо и теплозащиты.

Узел 7. Угловое соединение наружных стен

Мы применяем классическое решение углового соединения для наружных стен – “лестница”. В крайней секции устанавливаются блокировочные балки с шагом 600 мм по всей высоте стены. Блокировочные балки служат как дополнительные точки для крепления приходящей стены, а также для создания пространственной жесткости угла.



Узел 8. Примыкание внутренней перегородки к наружной стене

C точки зрения пространственной жесткости внутренние стены и перегородки играют важную роль в каркасном доме. В большинстве случаев они примыкают перпендикулярно к наружным стенам,  тем самым создавая конструктивно устойчивый Т-образный узел. Правильное и рекомендуемое соединение взаимно перпендикулярных стен – соединение типа “лестница”. В секции стены, к которой подходит перпендикулярная стена, ставятся блокировочные балки с шагом 600 мм по всей высоте стены, к ним уже крепится внутренняя стена. Таким способом мы получаем жесткий узел, удобство при дальнейшем утеплении и монтаже внутреннее отделки.

Узел 9. Устройство оконного проема

Конструкция оконного проема – самонесущая рама, которая воспринимает нагрузки от вышележащих элементов и защищает окно от деформаций.  Верхний надоконный ригель сделан из двух двутавровых балок, расположенных вертикально. Нижняя подоконная планка – горизонтальная двутавровая балка с полным односторонним заполнением.

С двух сторон от проема добавлены бруски 40х40 и выполнено полное заполнение плитами OSB или доской. Боковое и нижнее заполнение необходимо для крепления оконной конструкции в проем.

Как сваи работают с фундаментом?

25 февраля 2016 г.

Автор: Рам Джек

Специалисты по ремонту фундамента забивают стальные сваи глубоко в почву под вашим домом. Они переносят вес дома на сваи, поддерживаемые силой несущего грунта или скальной породы. Сваи обеспечивают постоянную поддержку вашего дома. Они также могут восстановить выравнивание для домов, которые пострадали от повреждения фундамента и нуждаются в ремонте.

Что делают сваи?

Сваи выполняют две функции, которые работают вместе с вашим фундаментом:

Ремонт опускающегося фундамента

Специалисты по ремонту фундамента могут устанавливать сваи в землю с помощью гидравлики. Сваи принимают на себя большую часть нагрузки проседающего фундамента. После установки гидравлический домкрат будет толкать балки к поверхности, поднимая и выравнивая ваш дом.

Конструктивная арматура

Даже если ваш фундамент не поврежден, сваи могут защитить от проблем в будущем. Предварительно установленные сваи гарантируют, что ваш фундамент останется ровным.

Как узнать, нужны ли мне сваи?

Сигналы о том, что вашему дому может потребоваться дополнительная поддержка, выглядят так же, как признаки раннего повреждения фундамента.

• Трещины на внешней стороне вашего дома
• Трещины в гипсокартоне на внутренних стенах
• Двери и окна застревают или не открываются
• Дымоход вырывается из дома

Наружные трещины

самый слабый. Трещины иногда незаметны без тщательного поиска. Посмотрите между планками сайдинга на наличие признаков растрескивания. Участки, удерживающие влагу, также могут сигнализировать о начале ослабления или разрушения фундамента.

На кирпичной или каменной облицовке вы обнаружите трещины в растворе. Трещины будут тянуться к областям с минимальной опорой, таким как окна. Кирпичи также могут начать расшатываться по мере усугубления проблем с фундаментом.

Внутренние трещины

Гипсокартон может начать трескаться раньше, чем открытая сторона внутренних стен. Проверьте слабые места в стене, если вы подозреваете, что ваш фундамент ослабевает.

Неработающие двери и окна

Как только фундамент начнет рушиться, ваш дом попытается компенсировать это. Двери и окна являются одними из первых жертв. Если ваши окна или двери не открываются, они несут слишком большой вес. Вполне вероятно, что их системы поддержки исказились.

Падающий дымоход

Дымоход опирается на структуру поверхности вашего дома в качестве опоры. Когда фундамент выходит из строя, дом больше не может выдерживать вес своих вложений. Дымоход начнет отрываться от дома, который больше не ровный.

Какие существуют типы свай?

Прессованные сваи

Самый доступный вариант для ремонта фундамента. У них есть один серьезный недостаток: установка проходит достаточно глубоко, чтобы поднять дом до его первоначального уровня. Сезонные изменения почвы ослабят эту основу, сводя на нет ее восстановительные эффекты.

Бетон

В системе бетонных свай используются блоки для основания дома и фундамента. Основной опорный блок представляет собой большую конструкцию из арматуры, которая находится под землей. Арматура удерживает бетонные блоки. Бетонные сваи доступны по цене, но сложны в установке и чувствительны к неблагоприятным погодным условиям.

Оцинкованная сталь

Сваи из оцинкованной стали опираются на плотную землю или скальную породу, чтобы выдержать вес дома. Это высокие балки, вбитые в землю с точным шагом. Расстояние позволяет им выдерживать невероятный вес без деформации.

Винтовые сваи

Эти сваи, также называемые винтовыми сваями , имеют дополнительное преимущество в виде вариантов размещения. Специализированный крутящий момент может протолкнуть стальные балки под землю под углом. Угловые конфигурации позволяют системе винтовых свай поддерживать фундамент. Ram Jack Systems специализируется на ремонте фундаментов с помощью винтовых свай.

Как устанавливаются сваи?

Специалисты по ремонту фундаментов устанавливают свайные системы под землей. Вся опорная сетка невидима с поверхности. Возможна установка круглогодично. Им также не нужна помощь операторов тяжелой техники.

Сначала специалист по ремонту фундамента устанавливает кронштейны на основание фундамента. Затем они вбивают стальные трубы в землю с помощью гидравлической системы.

Кронштейны и балки опираются на твердую, плотную почву или коренную породу. Затем нагрузка вашего дома переносится с фундамента на сваи. Как только сваи начнут поддерживать вес дома, ваш дом можно будет поднять до исходного уровня. Выравнивание позволяет сваям удерживать ваш дом в вертикальном положении, пока он стоит на исходном фундаменте.

• Предыдущий пост
• Назад к новостям Назад к новостям
• Следующий пост

Деталь конструкции кухонной пристройки на винтовых сваях

Мы находимся в процессе возведения кухонной пристройки 15’x5’ на винтовых сваях, и у нас есть некоторые опасения по поводу детализации зоны под кухонным полом. Мы находимся недалеко от Торонто, поэтому у нас влажное лето и умеренно холодная зима.

Текущий проект, одобренный местным строительным департаментом, представляет собой гравийное основание размером 6 дюймов ¾ поверх песчаного основания (наша почва хорошо дренируется), при этом гравий поднимается на пару дюймов от балок пола. 9-дюймовое балочное пространство открыто для существующего подвала для доступа к услугам и вентиляции. Пена с закрытыми порами будет нанесена на новые балки пола, стены из цементных плит и поверх гравия. Бетонная плита не заливалась из-за опасений по поводу смещения винтовых свай. У нас будет сантехника и HVAC, проходящие через балки в кухню, которая находится за пределами существующего фундамента дома. Воздуховод HVAC также будет обслуживать закрытую кухонную пристройку размером 15 x 5 футов. Сайдинг будет деревянным сайдингом, и я полагаю, что на цементную плиту будет нанесено грунтовочное покрытие. На наружную стеновую конструкцию не будет наноситься пенопласт.

Вопросы:
1. Должны ли мы герметизировать пространство, где 2 комплекта балок опираются на существующий фундамент стены из цементных блоков?
2. Должны ли мы для подачи воздуха установить регистр на полу кухни или в одной из краевых балок подвала, чтобы воздух мог перемещаться между существующим домом и новым пристроенным помещением?
3. Должны ли мы залить немного цемента (2 дюйма) поверх гравия или положить полиэтиленовый лист поверх гравия вверх по цементным стенам, чтобы он действовал как дополнительная пароизоляция после распыляемой пены?

Ваши мысли, опасения и предложения по поводу предлагаемого дизайна?
