Подшивка крыши софитом — полезные статьи от Ваша Кровля

После укладки кровли необходимо обшить карниз — выступающую нижнюю часть крыши. С этой целью используют готовые софиты — они практичны, их удобно и быстро монтировать.



Что такое софит?



Это декоративные элементы в виде панелей, специально предназначенные для подшивки карниза крыши. Выглядят они аналогично потолочному сайдингу, но имеют ряд преимуществ:




  • Внешне более эстетичны.
  • Могут быть с перфорацией, которой нет у сайдинга — поэтому в случае утепленной кровли, когда необходимо обеспечить вентиляцию подкровельного пространства, применяют именно перфорированный софит.
  • Просто устанавливаются.





Зачем подшивать крышу софитом?

  1. Придаст завершенный и аккуратный вид зданию.
  2. Защитит подкровельную конструкцию от неблагоприятного воздействия атмосферных осадков и сильного ветра, предотвратит намокание утеплителя и стропил.
  3. Обезопасит от проникновения птиц и насекомых.
  4. Позволит воздушным массам свободно циркулировать, выводя лишнюю влагу наружу.
  5. Увеличит срок службы кровли.
  6. Скроет вентиляционные трубы, кабели и другие коммуникации.



Какие бывают софиты?

По конструкции панели делятся на следующие типы:

  • Перфорированные — по всей поверхности равномерно расположены отверстия. Через перфорацию выполняется необходимый воздухообмен, при этом размер отверстий не позволяет проникнуть влаге, птицам и насекомым извне. Применяют для обшивки карниза, коньков, свеса козырька. Обязательна установка при организации жилой отапливаемой мансарды.
  • Частично перфорированные — отверстия распределены только по центру панели. Их применяют совместно с полностью перфорированными софитами, что помогает регулировать вентиляционный поток и исключает образование плесени и конденсата. Подходят для отделки карнизов, потолков беседок и террас.
  • Сплошные — без перфорации. Рекомендуется к установке на свесах фронтонов, а также в зонах повышенного намокания посредством дождевой и талой воды.



Производители предлагают множество моделей с различным дизайном:

  • Классические тройные состоят из трех досок, могут быть обычного размера или с узкими ламелями.
  • Двойные — из прочного металла, в форме двух досок, эстетично смотрятся при отделке свесов большой площади: веранды, беседки.
  • Эксклюзивные варианты — например, Estetic от Grand Line, максимально копирует натуральную вагонку, при этом перфорация скрыта и располагается на ребрах жесткости, а места стыков не просматриваются.



Из какого материала выбрать?

Самыми популярными считаются пластиковые и металлические софиты. Производят также панели из меди, они долговечные и надежные, но имеют высокую цену, и алюминиевые — легкие и прочные, но по дизайну подходят лишь для строений в стиле хай-тек.

  • Металлические софиты изготавливают из оцинкованного стального листа, для защиты от коррозии и придания привлекательного облика, сверху наносят полимерное покрытие. Они доступны, надежны, прослужат достаточно долгое время.

    Домовладельцы часто выбирают софит из металла с покрытием, имитирующим натуральную древесину. С виду панели не отличить от деревянных, преимущества — не гниют, не рассыхаются, не нуждаются в уходе.

    Кроме того, если ваша крыша покрыта металлочерепицей, можно подобрать софит в тон, что придаст цельности и гармонии всему сооружению.

    Например металлочерепица + софит — все цвет коричневый (шоколад, RAL 8017)





  • Пластиковые софиты из ПВХ — не ржавеют и не гниют, имеют легкий вес и просты в установке. Выпускаются разных цветов и форм — двойной, тройной. Идеальны, когда коттедж обшит виниловым сайдингом и для каркасных домов.



Как выполнить подшивку карниза крыши софитом своими руками?

Для отделки, кроме софитов, понадобятся доборные элементы:

  • J-профиль — планка для крепления, применяется при обшивке закрытых свесов.
  • J-фаска — защитная планка, закрывает лобовую доску.
  • Углы для оформления стыков.
  • Н-планка — соединяет софиты со стропилами.
  • Финишная рейка — завершающая полоса для фиксации J-фаски.





Количество и необходимость тех или иных элементов рассчитывается в зависимости от конструктивных особенностей карниза и технологии монтажа.

В большинстве случаев обшивку осуществляют классическим способом — горизонтально. Такой вариант придает жесткость и устойчивость системе. Для этого устанавливают каркас из бруса и дополнительный брусок между стропилами.

Если крыша имеет небольшой уклон, укладку можно осуществить вдоль стропильных ног. Панели крепят на стропила параллельно стенам, монтаж занимает больше времени.



Варианты подшивки софитом

  1. Софит + J-фаска (ветровой доски).

Монтаж возможен, если ширина лобовой доски не превышает 170 мм.

  • установите финишную рейку вдоль верхнего края лобовой доски (когда софит металлический, финишная планка не требуется),
  • если лобовая доска уже 170 мм., подрежьте J-фаску по размеру,
  • закрепите J-фаску, зафиксировав верхнюю часть в финишной рейке,
  • смонтируйте J-профиль на стену,
  • нарежьте софит по ширине и вставьте в пазы J-профиля и J-фаски, закрепите к обрешетке саморезами.
  1. Софит + наружный угол.

Когда ширина лобовой доски больше 170 мм.

  • закрепите по верхнему краю лобовой доски J-профиль,
  • установите внешний угол,
  • поставьте J-профиль на стену,
  • софит необходимой ширины вставьте в пазы J-профилей и наружного угла, зафиксируйте саморезами.





Внешний угловой элемент можно заменить двумя J-профилями. У софитов из металла J-фаска более 170 мм., поэтому применяется первый способ.






Для бесплатного расчета количества софитов и дополнительных планок, рекомендуем обратиться к менеджерам «Ваша Кровля».

Мы проконсультируем по любым вопросам по подшивке крыши софитом. Кроме этого, предлагаем купить софит пластиковый и металлический в Екатеринбурге по выгодной цене от ведущих производителей.

В наличии сертификаты и гарантийные талоны на продукцию. Закажите быстрый и профессиональный монтаж софита с письменной гарантией на работы. Позвоните нам по телефону или заполните онлайн-форму на сайте.

vk196.ru

Руководство по монтажу металлических софитов Grand Line (Гранд Лайн)

  1. Главная
  2. Инструкции по монтажу
  3. Монтаж металлических софитов Grand Line

Общие сведения

Металлические софиты Grand Line позволяют произвести отделку различных горизонтальных поверхностей, обращенных лицом вниз. Софиты предназначены для декоративной отделки карнизных и торцевых свесов кровли, террас, навесов и т.д. При необходимости софиты могут использоваться и для отделки вертикальных элементов свесов и фасадов.

Металлический софит Grand Line



Софит без перфорации
Софит с полной перфорацией Софит с частичной перфорацией

Панели софита производятся в стандартном размере 3 м или под заказ, размером, оптимально подходящим для конкретного объекта. выбирайте более удобный и экономичный вариант.

Сделайте замеры длины свесов по плоскости подшивки, ширину лобовой доски и общей длины карнизов и торцов, которые будут подшиваться софитом.



Рис.1

Каждый объект индивидуален и требует выбора схемы подшивки, учитывающей особенности конструкции свеса и эстетические предпочтения владельца. В данной инструкции рассматриваются наиболее популярные, стандартные варианты. Изучите предложенные схемы и выберете наиболее подходящую для вашего случая.

Внимание! При выборе типа софита необходимо учитывать особенности устройства карнизного свеса и необходимость обеспечения входа воздуха в подкровельное и чердачное пространство. Если такая необходимость есть, требуется использование только полностью перфорированного софита.

На рисунке 2 приведен пример использования полностью перфорированного софита для варианта холодной кровли из металлочерепицы с обрывом гидроизоляции на карнизном свесе.



Рис.2

Как правило, в частном строительстве в качестве обрешетки для монтажа софитов используются деревянные доски или бруски. Допускается использование оцинкованных металлических профилей.

Внимание! Приемка, перемещение и хранение софита должны производиться в строгом соответствии с правилами, прописанными в гарантийном талоне и памятке для клиента.

Защитная пленка должна быть удалена до монтажа изделий. Срок хранения панелей с защитной пленкой — не более 30 дней с момента получения заказа. Необходимо предотвратить попадания изделия в пленке под прямые солнечные лучи.

Внимание! Категорически запрещено резать металлический софит абразивным кругом (болгаркой)! Использование абразивного круга (болгарки) может привести к повреждению полимерного покрытия и ускоренной коррозии металла. На повреждения, возникшие в результате применения «болгарки», гарантия не распространяется.

Для резки панелей рекомендуется использовать вырубные ножницы, насадку на дрель «Стальной бобер», мультифункциональный резак. Для резки панели в районе замка используйте ручные ножницы по металлу. Для монтажа металлического софита также могут потребоваться следующие инструменты: рулетка, строительный уровень, кровельные клещи, лобзик с пилкой по металлу, шуруповерт.



Насадка-ножницы

«Стальной Бобер»

Ручные ножницы

Вырубные

ножницы

Просекатель

отверстий

Мультирезак

Электоролобзик

Для подкраски поврежденного полимерного покрытия на поверхности панелей и доборных элементов используйте корректор для устранения царапин.

Крепление панелей производится саморезами с прессшайбой.

Для обрешетки из деревянного бруса для крепления панелей и доборных элементов используются саморезы ПШ (№1, рис.3).



Рис.3

Для металлической обрешетки используются саморезы со сверлом ПШС (№2, рис.3). Доборные элементы могут крепиться как саморезами, так и стальными вытяжными заклепками (№3, рис.3).

Металлические софиты Grand Line комплектуются стандартными планками, которые изготавливаются в пленке. Стандартные длины планок — 2 и 3 м. При необходимости заказ может комплектоваться нестандартными доборными элементами по эскизам заказчика.



Планка

финишная 46х25

Планка

лобовая

Планка угла

внутреннего

Планка

Н-образная

J-профиль

J-фаска

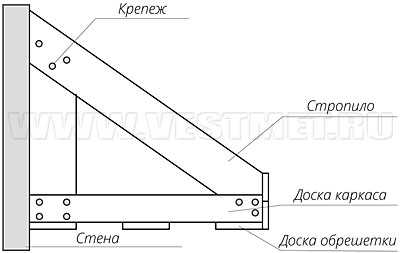

Наиболее популярный способ подшивки – горизонтальный. К стропилам (или кобылкам) крепятся бруски, которые формируют каркас карнизного короба.

При подготовке к монтажу софита контролируйте будущую плоскость подшивки с помощью отвеса и строительного уровня.



Рис.4

Со стороны стены и лобовой доски прибейте 2 доски для крепления к ним доборных элементов и планок софита. Если длина свеса более 80 см, используйте 3 точки крепления для софита (рис. 4). Доски должны быть достаточной ширины, чтобы закрепить в них и доборные элементы и софиты, например, 100 мм.

Схема с J-фаской

Схема с использованием J-фаски наиболее эстетична, так как позволяет скрыть крепеж.

В качестве приемного профиля со стороны стены используйте J-профиль 1 (рис. 5). Прикрепите его к доске, вплотную к стене или к материалу облицовки фасада саморезами с шагом 500-600 мм.



Рис.5

По верхней линии лобовой доски закрепите Финишную планку 2.

Приложите J-фаску 3 к месту крепления. Она должна входить в финишную планку и крепиться к доске обрешетки. если требуется, подгоните длину плоской части, обрезав лишнее.

Вставьте J-фаску в финишную планку и закрепите, как показано на рисунке (рис. 5). Использование финишной планки позволяет исключить волнистость плоской части J-фаски.

В случае использования коротких крюков водосточной системы финишную планку можно не использовать, поскольку крепление крюков производится в лобовую доску (рис. 6). В этом случае рекомендуется крепить J-фаску 1 сверху саморезами 2 в заранее сделанную перфорацию просекателем овальных отверстий.



Рис.6

Когда лобовая или торцевая доски выполняют декоративную функцию и остаются открытыми, используйте 2 J-профиля 1 (рис. 7).



Рис.7

Наращивание и поворот доборных элементов

Перед установкой подготовьте планку, которую планируете наращивать, как показано на рис. 8 для J-профиля и на рис. 9 для J-фаски.

Обрезанный край нижней полки подготовленной J-фаски должен войти в зазор между нижней полкой и пазом планки, с которой она стыкуется.

Для подготовки планок используйте ручные ножницы по металлу и кровельные клещи.

J-профиль допускается монтировать просто встык.



Рис.8 Рис.9

Когда присутствуют повороты J-фаски, например, на карнизах вальмовой кровли, начните ее монтаж с угла.

Для подготовки J-фаски к повороту отметьте линию сгиба планки на повороте в 150 мм от края (рис. 10).

Срежьте приемный паз до линии сгиба, оставив завальцовку нижней полки.

Сделайте вырез на нижней полке от линии загиба под 45°. На краю срежьте 25 мм завальцовки.



Рис.10

Согните J-фаску по линии, чтобы обрезанный под 45° край нижней полки был снаружи. Короткий край планки не крепится к обрешетке, он прижмется к лобовой доске следующей планкой при стыковке (рис. 11).

На торцах лобовой доски, например, на переходе от карниза к фронтону, для обрамления J-фаски 1 можно использовать финишную планку 2 или сделать загиб края, чтобы скрыть кромку (рис. 12).



Рис.11 Рис.12

Монтаж панелей софита при использовании J-фаски

Подготовьте панели софита таким образом, чтобы длина панели была на 40 мм меньше, чем длина карнизного свеса от стены до края лобовой доски.



Рис.13

Начинайте монтаж панелей от края или от угла карнизного свеса.

Заведите подготовленную панель 3 до упора в паз J-профиля 2, второй край вставьте в паз J-фаски 1. Сдвиньте панель на середину пазов и закрепите саморезами (рис. 13).

Не крепите софит слишком плотно. Оставьте расстояние примерно 0,8-1 мм между нижним краем шляпки самореза и панелью так, чтобы она имела свободный ход по горизонтали (рис.14).



Рис.14

Саморез вкручивается в центр перфорированного отверстия. Если отверстие не попадает на обрешетку, сделайте отверстие просекателем (рис. 19).

Схема с лобовой планкой

Если требования к внешнему виду подшивки позволяют оставить открытым крепеж, можно использовать Лобовую планку 1 (рис 16).



Рис.16

Закрепите J-профиль 3 и Финишную планку 2, как описано выше.

Подготовьте панель софита так, чтобы длина панели была на 10-20 мм меньше длины карнизного свеса от стены до края лобовой доски.

Наращивание и поворот лобовой планки

Наращивание Лобовой планки можно производить простой накладкой. Нахлест между планками 25-50 мм.

Более эстетичный вариант, позволяющий скрыть обрезную кромку – вариант с загибами на стыкующихся краях (рис. 17).



Рис.17

Подготовьте планки, как показано на схеме. Загибы производятся на 180° так, чтобы планки при монтаже плотно входили в зацеп. После стыковки место стыка можно простучать киянкой через брусок.

Для оформления поворота наметьте линию сгиба и сделайте вырез, как показано на рисунке 18.



Рис.18

Согните Лобовую планку по линии так, чтобы обрезанный край под 45° был снаружи, и крепите, как описано выше.

Отделка лобовой доски софитом

Если используются стропила шириной 200 мм и более, которые не обрезаются горизонтально, лобовая доска может получиться достаточно широкой, более 250 мм. В этом случае можно сделать отделку лобовой доски панелями софита 1.

На рисунке показан вариант перехода от подшивки к лобовой доске через Планку угла внешнего сложную 2 (рис 19).



Рис.19

Менее эстетичный, но более простой вариант, – используя 2 J-профиля (рис 20).



Рис.20

Монтаж доборных элементов и панелей софита производите по правилам, описанным выше.

Подшивка по открытым стропилам под углом

Достаточно популярен вариант подшивки, когда не делается карнизной коробки, и подшивка производится непосредственно по стропилам.



Рис.21

На рисунке показан вариант с использованием стандартной J-фаски 1, J-профиля 2 и финишной планки 3. Угол загибается до нужного показателя с помощью двух досок или брусков.

Для данного вида подшивки могут использоваться практически все вариации, описанные выше для горизонтального способа крепления софитов.

Монтаж софитов на повороте карниза

Оформление поворота можно производить как по диагонали (рис. 22, рис. 23), так и под прямым углом (рис. 22, рис. 23). В обоих случаях на стыке панелей софита могут использоваться Н-профиль (рис. 22, рис. 24) либо 2 J-профиля (рис. 24, рис. 25). Если не требуется скрыть крепеж, используйте Планку стыковочную простую.



Рис.22 Рис.23



Рис.24 Рис.25

Диагональный стык с Н-профилем

Перед монтажом планки сделайте ее разметку, приложив к месту установки так, чтобы зазоры между доборными элементами были минимальны. Обрежьте лишнее (рис. 22). Закрепите планку саморезами к обрешетке.

Сделайте разметку панелей, примыкающих к Н-профилю так, чтобы стык выглядел симметрично. Учитывайте правила монтажа панелей софита.

При монтаже первой панели от угла контролируйте прямой угол между софитом и лобовой доской.

Завершающий этап монтажа

После того, как монтажные работы завершены, с поверхности подшивки следует удалить строительный мусор, оставшуюся защитную пленку, металлическую стружку, подкрасить царапины и потертости.

Очистка осуществляется влажной тряпкой из вискозно-хлопковых материалов с неабразивным моющим средством или струей воды под давлением 2-3 атм.


www.vestmet.ru

характеристика, назначение, размеры, цвет, правила установки, фото, видео


J-образная фаска используется в качестве ветровых заслонок и карнизных планокДоборные, или комплектующие, элементы для выполнения облицовки фасадной части сооружений сайдинговыми панелями выполняют ряд функций, среди которых эстетическая: использование этих деталей позволяет придать зданию весьма изящный и завершенный облик.

Кроме того, доборные элементы позволяют обшивке выглядеть однородной и долговечной благодаря высокому уровню плотности прилегания, а также идеальной геометрии. Не стоит забывать и о защитной функции таких элементов, которые обеспечивают предохранение фасадной части строения от воздействия внешних агрессивных факторов.

Декоративный аксессуар в виде J-образной профильной планки предназначен для выполнения отделки лобовых досок, расположенных в подкровельном пространстве фасадной части зданий

Основные сведения

Комплектующие должны быть подобраны максимально тщательно. Именно от качества этих элементов зависят многие показатели:

  • параметры теплозащитных и влагоустойчивых свойств сайдинговой отделки дома;
  • предотвращение попадания атмосферных осадков через щели обшивки, а также различные фасадные проемы;
  • параметры жесткости, а также устойчивости всех элементов ПВХ-конструкций, от которых зависит сохранность и стабильность сайдингового покрытия.

Кроме того, применение оригинальных комплектующих элементов для сайдинговых панелей позволяет получить красивый, индивидуальный и максимально аккуратный внешний вид фасадной части. У потребителя есть возможность выбирать цветовую гамму аксессуаров к используемым в отделке сайдинг-панелям. Можно выполнить контрастную цветовую отделку или выбрать однотонный вариант.

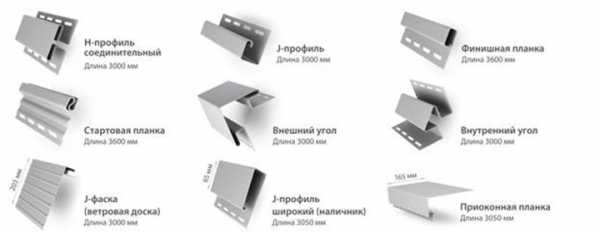

Наборы комплектующих аксессуаров для монтажа сайдинг-панелей включают все необходимые для выполнения обшивки элементы.

Наборы комплектующих аксессуаров для монтажа сайдинг-панелей включают все необходимые для выполнения обшивки элементы

Характеристика и назначение

J-образные фаски выпускаются производителями с учетом всех требований, предъявляемых к такому типу материалов.

J-образные фаски выпускаются в формах и размерах, которые специально рассчитаны технологами компаний-производителей в зависимости от типа и вида отделочных сайдинг-панелей. Что касается цветовой палитры, фаски производят в оттенках, соответствующих цветам основных отделочных сайдинговых панелей.

Материал, используемый при изготовлении данного комплектующего аксессуара, обладает высоким уровнем прочности и морозостойкости. Элементы не требуют особого ухода и обслуживания на протяжении всего эксплуатационного срока.

J-образные фаски выпускаются производителями с учетом всех требований, предъявляемых к такому типу материалов

Размеры и цвета

Декоративный аксессуар в виде J-образной профильной планки предназначен для выполнения отделки лобовых досок, расположенных в подкровельном пространстве фасадной части зданий. Как правило, длина такого комплектующего элемента составляет 3 метра.

Наиболее востребованы комплектующие в следующих цветах:

  • белый;
  • «Жемчужина»;
  • светло-желтый;
  • светло-бежевый;
  • «Орех»;
  • светло-серый;
  • светло-зеленый;
  • темно-коричневый.

Наибольшей популярностью у потребителей пользуется белая J-образная фаска от «Альта-сайдинг»

Следует помнить, что белый цвет комплектующих элементов относится к категории универсальных и прекрасно сочетается с сайдинговыми отделочными панелями для фасадов практически любого оттенка.

Наибольшей популярностью у потребителей пользуется белая J-образная фаска от «Альта-сайдинг» длиной 3,66 м, выпускаемая на заводе в Череповце.

Вас также может заинтересовать статья, в которой рассказывается об особенностях подшивки карниза крыши сайдингом.

Монтаж софитов для крыши (видео)

Правила установки

При выполнении монтажных работ по облицовке фасадной части здания сайдинговыми панелями следует обратить особое внимание на конструкционные различия комплектующих элементов:

  • J-образный профиль, или J-trim, необходимо использовать для окантовки любых присутствующих в отделке вертикальных срезов, включая дверные и оконные проемы, места примыканий стен по наклонным линиям к кровле на участке фронтона. Кроме того, данный доборный элемент применяется в процессе подшивки, а также крепления софитов. Следует учитывать тот факт, что отделка арочных проемов требует применения гибкого варианта J-образного профиля.
  • J-образная фаска, по-другому называемая ветровой или карнизной доской, широко используется в качестве ветровых заслонок и карнизных планок. Применение данного комплектующего аксессуара зависит от конструкционных особенностей кровельной части здания.
  • Наличники, или широкие J-образные планки, представляют собой профильный широкий элемент, применяемый в процессе отделки оконных, а также внешних дверных проемов.

Горизонтальный вариант J-образной фаски устанавливается в соответствии с основными правилами закрепления всех горизонтальных элементов. Наклонный вариант J-образной фаски закрепляется в соответствии с правилами по установке вертикальных отделочных элементов. Для обустройства верхней кромочной части ветровой доски следует применять финишный профиль.

Горизонтальный вариант J-образной фаски устанавливается в соответствии с основными правилами закрепления всех горизонтальных элементов

При установке фаски выполняется защелкивание элемента в финишную планку посредством специальных конструкционных зацепов. При необходимости выполнить качественное удлинение J-образной фаски элементы должны быть закреплены с нахлестом в два сантиметра.

Как правило, гарантия долговечности облицовочного покрытия предоставляется при условии использования рекомендованных к установке производителем отделочного материала комплектующих или доборных элементов. J-образные фаски и планки очень важны при выполнении сайдингового покрытия. Их правильное использование позволит получить максимально надежную и долговечную отделку.

Установка J-фаски (видео)
