Железобетонные обоймы: Устройство железобетонной обоймы

Содержание

Устройство железобетонной обоймы

содержание .. 1 2 3 4 5 6 7 8 9 10 ..

Лекция 9

1. Устройство железобетонной обоймы

Устройство железобетонных обойм выполняют в тех случаях, когда на отдельных участках фундамента прочность кладки нижележащих слоев меньше прочности вышележащих. Работы выполняют по захваткам длиной 2…2,5 м. Железобетонные обоймы могут устраиваться с одной или с двух сторон. При устройстве двухсторонней железобетонной обоймы (рис. 4, а) в теле фундамента в шахматном порядке через 1…1,5 м просверливают сквозные поперечные отверстия. Затем с обеих сторон устанавливают арматурные сетки Арматурные сетки соединяют между собой затяжками (арматурными стержнями диаметром 12.

..20 мм), которые устанавливают в просверленные отверстия. Затем устанавливают опалубку и выполняют бетонирование подвижной бетонной смесью (осадка конуса более 15 см). Бетонирование может выполняться методом послойного торкретирования. Минимальная толщина обоймы – 150 мм.

При устройстве односторонней железобетонной обоймы (рис. 4, б) поперечные арматурные стержни анкеруют в ранее просверленные гнезда в теле фундамента, а затем к ним крепят арматурные сетки.

2. Устройство буроинъекционных свай

Увеличить одновременно несущую способность фундамента и основания можем путем устройства буроинъекционных свай. Их применение позволяет производить работы по усилению фундамента без разработки траншей и нарушения структуры грунта в основании.

Сущность способа заключается в устройстве под зданием буроинъекционных (корневидных) свай, которые передают значительную часть нагрузки на более плотные слои грунта (рис. 5). Сваи выполняют вертикальными или наклонными с помощью установок вращательного бурения, которые позволяют пробуривать скважины диаметром от 80 до 250 мм не только в грунтах основания, но и в теле фундамента. Устройство буроиньекционных свай выполняется в следующей последовательности:

бурение “лидерной” скважины; заполнение ее пластичным цементно-песчаным раствором; установка трубы-кондуктора до начала схватывания раствора; технологический перерыв для набора раствором требуемой прочности; бурение рабочей скважины до проектной отметки под защитой глинистого раствора или обсадной трубы; заполнение скважины цементно-песчаным раствором через буровой остов или трубу-инъектор снизу вверх до полного вытеснения глинистого раствора; посекционная установка арматурных каркасов; опрессовка свай.

При установке арматурных каркасов понижение уровня раствора в скважине не должно превышать более 0,5 м. Для опрессовки сваи на верхнюю часть трубы-кондуктора устанавливают тампон (обтюратор) с манометром и через инъектор нагнетают под давлением цементно-песчаный раствор. При значительном расходе раствора из-за фильт-рации грунта основания делают технологический перерыв в течение 1 суток и опрессовку повторяют.

3. Уширение подошвы банкетамии сборными ж/б отливами

Уширение подошвы фундамента выполняют банкетами из бутовой кладки или из монолитного бетона и железобетона, банкетами балочного типа, а также с помощью монолитных и сборных железобетонных подушек.

Устройство банкет из бутовой кладки выполняется крайне редко из-за большой трудоемкости работ. Чаще всего применяют одно- и двусторонние банкеты из монолитного бетона и железобетона. Конструкция банкет зависит от способа их связи с существующим фундаментом и схем передачи нагрузки от сооружения на усиляемый фундамент.

Наибольшее распространение получили банкеты, где передача нагрузки от сооружения осуществляется с помощью опорных балок (рис. 6). Для этого в стене пробивают сквозные отверстия с шагом 1,5…2 м. в которые перпендикулярно к стене устанавливают опорные балки из стального швеллера (двутавра) или железобетона. Нагрузка на банкеты передается через распределительные балки из швеллера или двутавра №16… 18, которые располагают вдоль стены. Работы выполняются в следующей последовательности:

разбирают отмостку (при необходимости) и пол первого этажа;

устраивают водосборные колодцы, ограждения;

в пределах захватки (длина 1,5. ..2 м) отрывают траншею с одной или обеих сторон фундамента;

очищают боковые поверхности фундамента;

устраивают основание под банкет из щебня толщиной 50… 100 мм путем втрамбовывания его в грунт;

в теле фундамента просверливают отверстия (в шахматном порядке через 0,25…0,35 м по высоте 1,2… 1,5 м по длине фундамента) и забивают в них анкерные стержни диаметром 16 мм;

устанавливают опалубку и бетонируют банкет до отметки низа распределительных балок;

после набора бетоном требуемой прочности (не менее 70% проектной) устраивают в стене “окна” и устанавливают в них опорные балки;

монтируют распределительные балки и сваривают их с опорными балками;

производят добетонирование банкета на высоту распределительных балок и заделку зазоров в “окнах”‘ для опорных балок. Допускается также и обетонированне опорных балок. Класс бетона – не менее В12,5.

Также известен способо устройства сборных железобетонных отливов (рис. 7).

4. Уширение подошвы сборными и монолитными железобетонными плитами

При уширении подошвы фундамента путем подводки монолитных или сборных железобетонных плит (рис. 8) из-под него в пределах захватки длиной 1,5…2 м удаляют грунт.

Железобетонные плиты монтируют на подготовленное выровненное основание. Зазор между поверхностью плит и подошвой фундамента зачеканивают жестким цементно-песчаным раствором марки 100.

Процесс устройства монолитной железобетонной подушки менее трудоемок. Для этого на подготовленное основание укладывают арматурные сетки, устанавливают опалубку и укладывают бетонную смесь. Уплотнение бетонной смеси выполняют вибрированием. Для обеспечения надежного контакта укладываемой бетонной смеси с фундаментом бетонирование производят на 100… 150 мм выше отметки его подошвы. Класс бетона В12,5 и более.

5. Увеличение глубины заложения фундаментов

Увеличение глубины заложения фундамента

Углубление фундаментов выполняют с применением бутовой (кирпичной) кладки, монолитного бетона и железобетона.

Способ углубления фундаментов с использованием бутовой кладки отличается высокой трудоемкостью и применяется при незначительных нагрузках. В этом случае вначале разгружают фундаменты и при наличии ослабленных участков стен устанавливают рандбалки. Затем на отдельных захватках длиной 1,5…2 м в заранее намеченной очередности отрывают колодцы на проектную глубину с временным креплением стенок, разбирают нижнюю ослабленную часть фундамента (при необходимости) и удаляют грунт, подводя под фундамент временные крепления. Кладку нового фундамента выполняют с перевязкой швов, удаляя крепление снизу вверх. Зазор между верхним обрезом новой кладки и нижним обрезом старого фундамента зачеканивают полусухим цементно-песчаным раствором состава 1:3.

Более эффективным является способ углубления фундаментов с применением монолитного бетона (рис. 9). Как и в предыдущем случае, вначале разгружают фундамент, а затем отрывают шурфы на 0,7…1 м ниже подошвы фундамента, стенки шурфов крепят щитами. У передней стенки устанавливают прочную раму из бруса или круглого леса. Верхняя перекладина рамы должна находиться на 30…50 мм ниже подошвы фундамента.

Между подошвой и верхней перекладиной рамы в грунт забивают доски, т.е. устраивают забирку, под защитой которой на проектную глубину отрывают колодец. Затем в колодец укладывают и уплотняют бетонную смесь, оставляя между подошвой фундамента и поверхностью бетона зазор 300…400 мм. После набора бетоном требуемой прочности с помощью домкратов производят обжатие основания новой части фундамента, используя при этом массу существующего здания. После этого бетонируют зазор, укладывая бетонную смесь на 100 мм выше подошвы старого фундамента с целью обеспечения плотного контакта.

Исключить трудоемкие работы по разгрузке фундамента позволяет технология выполнения работ по его углублению и одновременному расширению (рис. 10). На захватке отрывают траншею на глубину заложения фундамента. Затем устраивают подкоп под подошву существующего фундамента по всей длине захватки на половину его ширины. В боковую стенку подкопа забивают горизонтальные поперечные арматурные стержни диаметром 14…18 мм. Нижний ряд стержней устанавливают с шагом 200 мм на 100 мм выше дна траншеи, а верхний ряд – с таким же шагом на 50…70 мм ниже подошвы существующего фундамента. К поперечным стержням приваривают профильные стержни такого же диаметра с шагом 200 мм. В траншее устанавливают щит опалубки на уровне подошвы фундамента и на расстоянии 200 мм от его боковой поверхности. Затем укладывают и уплотняют бетонную смесь, монтируют вертикальную арматурную сетку (размер ячейки 200×200 мм, диаметр вертикальных стержней 14…18 мм, горизонтальных – 6 мм). Арматурную сетку втапливают на 200…250 мм в свежеуложенный слой бетонной смеси, устанавливают опалубку второго яруса, укладывают и уплотняют бетонную смесь. После набора бетоном требуемой прочности опалубку разбирают, выполняют гидроизоляцию и обратную засыпку траншеи. Затем аналогично выполняют работы с противоположной стороны (исключая установку горизонтальных поперечных стержней).

содержание .. 1 2 3 4 5 6 7 8 9 10 ..

Железобетонная обойма – Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Конструкция железобетонной обоймы.

/ – ниши. 2 – сварка арматуры. 3 – места крепления арматуры. 4 – стыки арматуры. 5 – ствол грубы. [1]

Железобетонные обоймы рассчитываются специализированной организацией с проверкой несущей способности фундамента трубы на увеличение нагрузки. Толщина обоймы принимается от 80 до 150 мм. Обойма армируется вертикальной и горизонтальной арматурой. [2]

Железобетонные обоймы со спиральной обмоткой обладают повышенной несущей способностью при центральном сжатии. [3]

Бетонные ( а и железо-бетонные ( б обоймы. [4]

Железобетонную обойму армируют сеткой с ячейками 15X15 см в нижней части и 10X10 см в верхней. Один конец стоек заделывают в бетонный пол подвала, другой приваривают к анкерам. [5]

Железобетонной обоймой укрепляются фундаменты бутовые и кирпичные. Перед установкой арматуры кладка фундамента, выполненная из крупных камней ( бутовая, кирпичная рядовая), тщательно очищается от пыли, слабого раствора и грязи при помощи струи сжатого воздуха. [6]

Железобетонной обоймой укрепляются фундаменты бутовые и кирпичные. Перед установкой арматуры кладка фундамента, выполненная из крупных камней ( бутовая, кирпичная, рядовая), тщательно очищается от пыли, слабого раствора и грязи при помощи струи сжатого воздуха. [7]

Устройство железобетонной обоймы на стволе кирпичной дымовой трубы. 1 – металлическое кольцо. 2-кирпичный ствол. 3-штра-ба в кладке ствола. 4 – вертикальная арматура обоймы. 5 – горизонтальная арматура обоймы. б – торкрет-бетонное покрытие. 7 – места крепления горизонтальной арматуры. [8]

Устройство железобетонной обоймы выполняют с подвесных люлек, закрепленных к стяжному кольцу, специально смонтированному на уровне светофорной площадки. [9]

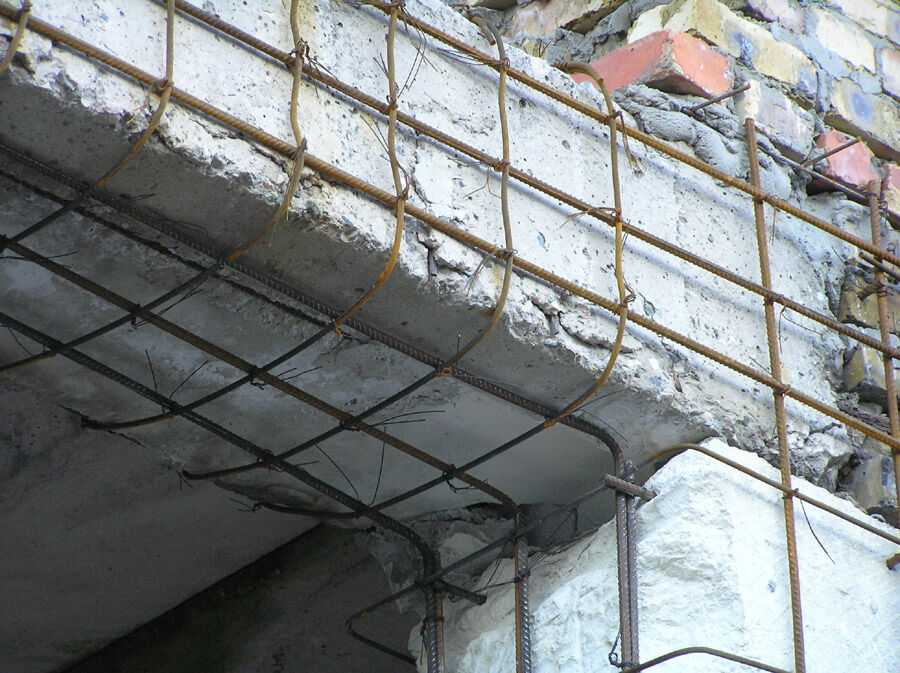

Усиление железобетонных балок перекрытий. [10]

Толщина железобетонной обоймы в зависимости от процента армирования и толщины защитного слоя колеблется от 30 до 100, а в отдельных случаях ( при усилении колонн) – до 300 мм к более. [11]

Разновидностью железобетонных обойм являются обоймы с предварительно напряженной горизонтальной несущей арматурой. [12]

При помощи железобетонной обоймы, которая может выполняться сборной или монолитной. При сборном варианте железобетонное кольцо одевается на голову погруженной сваи. Затем на торец сваи, предварительно выровненной цементным раствором, устанавливается стойка. Зазор между сваей, стойкой и кольцом заполняется цементным раствором или бетоном. В случае монолитной обоймы сначала устанавливается арматурный каркас, затем ставится специальная опалубка, и обойма бетонируется обычными методами замоноличивания стыков. [13]

При помощи железобетонной обоймы, которая может выполняться сборной или монолитной. При сборном варианте железобетонное кольцо одевается на голову погруженной сваи. Затем на торец сваи, предварительно выровненной цементным раствором, устанавливается стойка. Зазор между сваей, стойкой и кольцом заполняется цементным раствором или бетоном. В случае монолитной обоймы сначала устанавливается, арматурный каркас, затем ставится специальная опалубка, и обойма бетонируется обычными методами замоноличивания стыков. [14]

График расхода стали на усиление железобетонных балок. [15]
