Хайтек проект: Проекты домов в стиле хай-тек

alexxlab 25.12.2022 Нет комментариев

Проект модульного дома хайтек 144 м2

Планировка 1Стоимость и вариант планировки

Вариант поставки №1. Панели модульного дома (для самостоятельного монтажа по месту)
1 Наружные стены – клееная деревянная плита с утеплителем (CLT-экотермо 180-200 мм), запиленная в размер
2 Внутренние перегородки – клееная деревянная плита (CLT 100 мм), запиленная в размер
3 Перекрытие фундамента
  Клееные балки основания, запиленные в размер
  Плита пола CLT 60 мм, запиленная в размер
4 Крыша
  Клееные балки крыши, запиленные в размер
  Плита потолка CLT 80 мм, запиленная в размер
5 Элементы фахверковой рамы, запиленные в размер
6 Антисептирование всех деревянных конструкций
7 Спецификация крепежа
6 575 000
Вариант поставки №2. Модульный дом “под ключ”
8 Покраска
9 Сборка модулей на заводе и монтаж на участке
10 Деревянные окна поворотно-откидные, двухкамерный стеклопакет
11 Кровля (ПВХ мембрана)
12 Наружные двери утепленные со стеклопакетом
13 Дверь межкомнатная глухая (массив сосны), окрашенная в цвет
14 Утепление пола (ROCKWALL + PIR)
15 Утепление крыши (экструзионный пенополистирол)
16 Электрика (электрощит, автоматы, УЗО, кабель ВВГнг, розетки, выключатели)
17* Отопление – по желанию
18 Сантехника – ХВС ГВС разводка, унитаз + раковина + смесители + душевая кабина (все бренд Am. Pm)
19 Площадка крыльца
20 Фундамент (ж/б сваи)
Оставить заявку11 195 000

Терраса и доставка рассчитываются отдельно

Планировка 2Стоимость и вариант планировки

Вариант поставки №1. Панели модульного дома (для самостоятельного монтажа по месту)
1 Наружные стены – клееная деревянная плита с утеплителем (CLT-экотермо 180-200 мм), запиленная в размер
2 Внутренние перегородки – клееная деревянная плита (CLT 100 мм), запиленная в размер
3 Перекрытие фундамента
  Клееные балки основания, запиленные в размер
  Плита пола CLT 60 мм, запиленная в размер
4 Крыша
  Клееные балки крыши, запиленные в размер
  Плита потолка CLT 80 мм, запиленная в размер
5 Элементы фахверковой рамы, запиленные в размер
6		 Антисептирование всех деревянных конструкций
7 Спецификация крепежа
6 890 000
Вариант поставки №2. Модульный дом “под ключ”
8 Покраска
9 Сборка модулей на заводе и монтаж на участке
10 Деревянные окна поворотно-откидные, двухкамерный стеклопакет
11 Кровля (ПВХ мембрана)
12 Наружные двери утепленные со стеклопакетом
13 Дверь межкомнатная глухая (массив сосны), окрашенная в цвет
14 Утепление пола (ROCKWALL + PIR)
15 Утепление крыши (экструзионный пенополистирол)
16 Электрика (электрощит, автоматы, УЗО, кабель ВВГнг, розетки, выключатели)
17* Отопление – по желанию
18 Сантехника – ХВС ГВС разводка, унитаз + раковина + смесители + душевая кабина (все бренд Am. Pm)
19 Площадка крыльца
20 Фундамент (ж/б сваи)
Оставить заявку11 600 000

Терраса и доставка рассчитываются отдельно

Планировка 3Стоимость и вариант планировки

Вариант поставки №1. Панели модульного дома (для самостоятельного монтажа по месту)
1 Наружные стены – клееная деревянная плита с утеплителем (CLT-экотермо 180-200 мм), запиленная в размер
2 Внутренние перегородки – клееная деревянная плита (CLT 100 мм), запиленная в размер
3 Перекрытие фундамента
  Клееные балки основания, запиленные в размер
  Плита пола CLT 60 мм, запиленная в размер
4 Крыша
  Клееные балки крыши, запиленные в размер
  Плита потолка CLT 80 мм, запиленная в размер
5 Элементы фахверковой рамы, запиленные в размер
6 Антисептирование всех деревянных конструкций
7 Спецификация крепежа
6 890 000
Вариант поставки №2. Модульный дом “под ключ”
8 Покраска
9 Сборка модулей на заводе и монтаж на участке
10 Деревянные окна поворотно-откидные, двухкамерный стеклопакет
11 Кровля (ПВХ мембрана)
12 Наружные двери утепленные со стеклопакетом
13 Дверь межкомнатная глухая (массив сосны), окрашенная в цвет
14 Утепление пола (ROCKWALL + PIR)
15
Утепление крыши (экструзионный пенополистирол)
16 Электрика (электрощит, автоматы, УЗО, кабель ВВГнг, розетки, выключатели)
17* Отопление – по желанию
18 Сантехника – ХВС ГВС разводка, унитаз + раковина + смесители + душевая кабина (все бренд Am. Pm)
19 Площадка крыльца
20 Фундамент (ж/б сваи)
Оставить заявку11 445 000

Терраса и доставка рассчитываются отдельно

Планировка 4Стоимость и вариант планировки

Вариант поставки №1. Панели модульного дома (для самостоятельного монтажа по месту)
1 Наружные стены – клееная деревянная плита с утеплителем (CLT-экотермо 180-200 мм), запиленная в размер
2 Внутренние перегородки – клееная деревянная плита (CLT 100 мм), запиленная в размер
3 Перекрытие фундамента
  Клееные балки основания, запиленные в размер
  Плита пола CLT 60 мм, запиленная в размер
4 Крыша
  Клееные балки крыши, запиленные в размер
  Плита потолка CLT 80 мм, запиленная в размер
5 Элементы фахверковой рамы, запиленные в размер
6 Антисептирование всех деревянных конструкций
7 Спецификация крепежа
6 890 000
Вариант поставки №2. Модульный дом “под ключ”
8 Покраска
9 Сборка модулей на заводе и монтаж на участке
10 Деревянные окна поворотно-откидные, двухкамерный стеклопакет
11 Кровля (ПВХ мембрана)
12 Наружные двери утепленные со стеклопакетом
13 Дверь межкомнатная глухая (массив сосны), окрашенная в цвет
14 Утепление пола (ROCKWALL + PIR)
15 Утепление крыши (экструзионный пенополистирол)
16 Электрика (электрощит, автоматы, УЗО, кабель ВВГнг, розетки, выключатели)
17* Отопление – по желанию
18 Сантехника – ХВС ГВС разводка, унитаз + раковина + смесители + душевая кабина (все бренд Am. Pm)
19 Площадка крыльца
20 Фундамент (ж/б сваи)
Оставить заявку11 445 000

Терраса и доставка рассчитываются отдельно

Планировка 5Стоимость и вариант планировки

Вариант поставки №1. Панели модульного дома (для самостоятельного монтажа по месту)
1 Наружные стены – клееная деревянная плита с утеплителем (CLT-экотермо 180-200 мм), запиленная в размер
2 Внутренние перегородки – клееная деревянная плита (CLT 100 мм), запиленная в размер
3 Перекрытие фундамента
  Клееные балки основания, запиленные в размер
  Плита пола CLT 60 мм, запиленная в размер
4 Крыша
  Клееные балки крыши, запиленные в размер
  Плита потолка CLT 80 мм, запиленная в размер
5 Элементы фахверковой рамы, запиленные в размер
6 Антисептирование всех деревянных конструкций
7 Спецификация крепежа
6 890 000
Вариант поставки №2. Модульный дом “под ключ”
8 Покраска
9 Сборка модулей на заводе и монтаж на участке
10 Деревянные окна поворотно-откидные, двухкамерный стеклопакет
11 Кровля (ПВХ мембрана)
12 Наружные двери утепленные со стеклопакетом
13 Дверь межкомнатная глухая (массив сосны), окрашенная в цвет
14 Утепление пола (ROCKWALL + PIR)
15 Утепление крыши (экструзионный пенополистирол)
16 Электрика (электрощит, автоматы, УЗО, кабель ВВГнг, розетки, выключатели)
17* Отопление – по желанию
18 Сантехника – ХВС ГВС разводка, унитаз + раковина + смесители + душевая кабина (все бренд Am. Pm)
19 Площадка крыльца
20 Фундамент (ж/б сваи)
Оставить заявку11 600 000

Терраса и доставка рассчитываются отдельно


  • Конструкции
  • Производство
  • Экология
  • Скорость
  • Шумоизоляция
  • Ликвидность
  • Мы в соцсетях

Дом хай-тек 7х12 с симметричным панорамным остеклением проект

Главная » Проекты и цены » Хай-тек дома » Проект 7х12-3 Габаритные размеры дома – 7*12 м. Чистая площадь дома – 107.81 м2, площадь застройки – 120,75 м2. Высота первого этажа – 2,95 м. Оставить заявку

Вид дома 3D

Вид дома 3D – 2

Вид дома 3D – 3

Вид дома 3D – 4

Фасад – 1

Фасад – 2

Фасад – 3

Фасад – 4

Первый этаж

  • Хай-тек

Фундамент:

  • бетонные забивные сваи 150*150*3000 мм с оголовками 250*250 мм, монтаж установкой на гусеничном ходу, средний шаг 2 м
  • пробное бурение – во всех случаях
  • гидроизоляция между оголовками свай и обвязочным брусом – 2 слоя гидростеклоизола

Силовой каркас:

  • антисептирование – весь силовой каркас полностью, стропильная часть, системы наружной обрешетки, бруски пола
  • обвязка свай – составной брус 200*200 мм (4 скрепленных доски 50*200 мм) по периметру дома, внутри контура дома составной брус 150*200 мм (3 скрепленных доски 50*200 мм)
  • крепление обвязочного бруса к оголовкам свай – «глухарями» (через шайбы) во все заводские отверстия оголовков, на которые попадает брус
  • сечение стоек внешних стен дома – 50*150 мм
  • перекрестный каркас внешних стен дома – 50*100 мм горизонтально (с наружной стороны дома)
  • дополнительный перекрестный каркас внешних стен дома – 50*100 мм горизонтально (с внутренней стороны дома)
  • сечение стоек внутренних перегородок – 50*150 мм
  • типичный шаг стоек стен – 640 мм (590 мм между стойками)
  • сечение балок пола – 50*200 мм
  • сечение балок потолка – 50*200 мм
  • сечение стропил крыши – 50*200 мм
  • укосы – доска 50*150 мм, впиленная в стойки внешних и внутренних стен под углом, близким к 45 градусам
  • впиленные ригеля в верхней части щитов – на всех внешних и внутренних стенах
  • верхняя горизонтальная перевязка щитов всех внешних и внутренних стен – тройная (двойная «плашмя» + ригель «ребром»)
  • нижняя горизонтальная перевязка щитов всех внутренних стен дома – двойная («плашмя»)
  • усиление всех оконных и дверных проемов – двойные боковые стойки, упор горизонтальных досок, хедер над проемом (если умещается по высоте)
  • материал каркаса дома – доска антисептированная полноразмерная 1 сорт (сосна, ель)
  • крепеж каркаса – оцинкованные гладкие гвозди
  • все укосы каркаса прибиваются к стойкам по 3 гвоздя 120 мм в каждую стойку

Утепление:

  • плитный базальтовый утеплитель плотностью 50 кг/м3 – везде
  • утепление внешних стен – 50+150+50=250 мм
  • утепление потолков – 200+50=250 мм
  • утепление полов – 200+50=250 мм
  • звукоизоляция перегородок – 150 мм

Пленки:

  • пароизоляция внешних стен, полов и потолка изнутри помещений – пленка “Изоспан D” с проклейкой стыков двухсторонним скотчем
  • ветроизоляция внешних стен – трехслойная пленка-мебрана “Изоспан AQ proff”
  • подкровельная пленка – трехслойная пленка-мебрана “Изоспан AQ proff”

Фасад:

  • внешняя отделка стен – фиброцементный сайдинг “Decover” (цвет выбирает Заказчик) по вертикальным рейкам 25*100 мм (вентилируемый фасад)
  • внешняя отделка наружных углов дома – фиброцементный сайдинг “Decover” (цвет выбирает Заказчик)
  • внешняя отделка откосов окон – фиброцементный сайдинг “Decover” (цвет выбирает Заказчик)
  • цокольный отлив – металлические крашеные отливы (цвет выбирает Заказчик) по всему периметру фасада
  • отделка цоколя – нет
  • стальная оцинкованная мелкоячеистая сетка с нижнего торца пространства вентилируемого фасада – да

Кровля:

  • мягкая (битумная) черепица “Tegola Comfort” (цвет и фактуру выбирает Заказчик)
  • сплошной подкладочный битумный ковер под мягкую черепицу – да
  • основание под укладку мягкой кровли – ОСП-3 толщиной 12 мм по обрешетке
  • обрешетка крыши – доска 25*100 мм с шагом 200 мм (100 мм между досками)
  • контробрешетка крыши – доска 50*100 мм
  • карнизы крыши – объемные «бортики» с 3 сторон крыши (подшив снизу – софитом “Docke”/”Grand Line” с центральной перфорацией; по внешней стороне «бортиков» – та же отделка, что и у внешних стен дома)
  • вынос карнизных свесов крыши (объемных «бортиков») за пределы стен – 400 мм (в горизонтальной плоскости)
  • вытяжки из всех санузлов, из кухни и фановая вытяжка – пластиковые «грибки» (проходы через кровлю) + утепленная вентиляционная гофра в стенах + пластиковые решетки
  • водостоки – пластиковые “Docke LUX” на металлических крюках

Внутренняя отделка:

  • внутренняя отделка стен и потолков – ЦСП 10 мм по вертикальной строганной сухой рейке 20*90 мм с шагом 450 мм (360 мм между рейками)
  • деревянные галтели, уголки, раскладки – нет
  • шпатлевание и покраска стен и потолков, обои, плитка – нет

Полы:

  • полы внутри дома – фанера ФК 18 мм по брускам 50*100 мм с шагом 380 мм (280 мм между брусками)
  • черновые полы (сплошной подшив по балкам пола 1 этажа снизу) – доска обрезная 25*150 мм, сверху трехслойная пленка-мебрана “Изоспан AQ proff”

Терраса:

  • полы на террасах – строганная сухая доска 35*140 мм (сосна, ель) с зазором
  • перила на террасах – из строганной сухой доски 35*140 мм (сосна, ель; горизонтально, либо вертикально, либо крест-накрест, либо рисунком)
  • ступеньки с террас – из строганной сухой доски 45*190 мм (сосна, ель)
  • опорные столбы на террасах – вертикальный составной брус 150*150 мм (3 скрепленных доски 50*150 мм), отделанный вертикальной имитацией бруса 16*140 мм и деревянным уголком 50*50 мм

Окна:

  • окна – пластиковые с односторонней ламинацией (с наружной стороны – цвет выбирает Заказчик, со стороны помещения – белые) “Rehau Intelio 80″ (80 мм, 6 камер) с двухкамерным стеклопакетом (3 стекла, 50 мм, формула стеклопакета 4Solar-20+Argon-4м1-18+Argon-4Ист) и с фурнитурой “Roto”
  • усиленное армирование (п-образное стальное армирование толщиной 2 мм внутри профиля открывающихся створок) открывающихся окон – да
  • энергосберегающий стеклопакет (i-стекло) – да
  • заполнение стеклопакета аргоном – да
  • солнцезащитное стекло Solar – да
  • щелевое проветривание (микропроветривание) – да
  • москитные сетки – на всех открывающихся створках окон
  • фиксаторы открывания окон («крокодильчики») – на всех открывающихся створках окон
  • оконные ручки – “Roto Swing”
  • оконные рамы «утапливаются» в оконные проемы, образуются откосы снаружи дома
  • отливы окон – металлические крашеные
  • подоконники – пластиковые белые

Двери:

  • межкомнатные двери – филенчатые из массива сосны с петлями и ручками
  • уличная дверь – входная пластиковая с односторонней ламинацией (с наружной стороны – цвет выбирает Заказчик, со стороны помещения – белая) “Rehau Intelio 80″ (80 мм, 6 камер) с двухкамерным стеклопакетом (3 стекла, 50 мм, формула стеклопакета 4Solar-20+Argon-4м1-18+Argon-4Ист), с усиленными петлями “Maxbar”, с замком “Reze” многозапорным и евроцилиндром с вертушкой “Dorma”

Прочее:

  • закладные (гильзы) под ввод воды и электричества в дом – на усмотрение Заказчика
  • предоставление бытовки (при необходимости) – БЕСПЛАТНО
  • транспортировка бытовки (манипулятором) – за дополнительную плату
  • уборка в доме и на участке – включены
  • вывоз строительного мусора – включен в объеме 1 мусорного контейнера (8 м3)

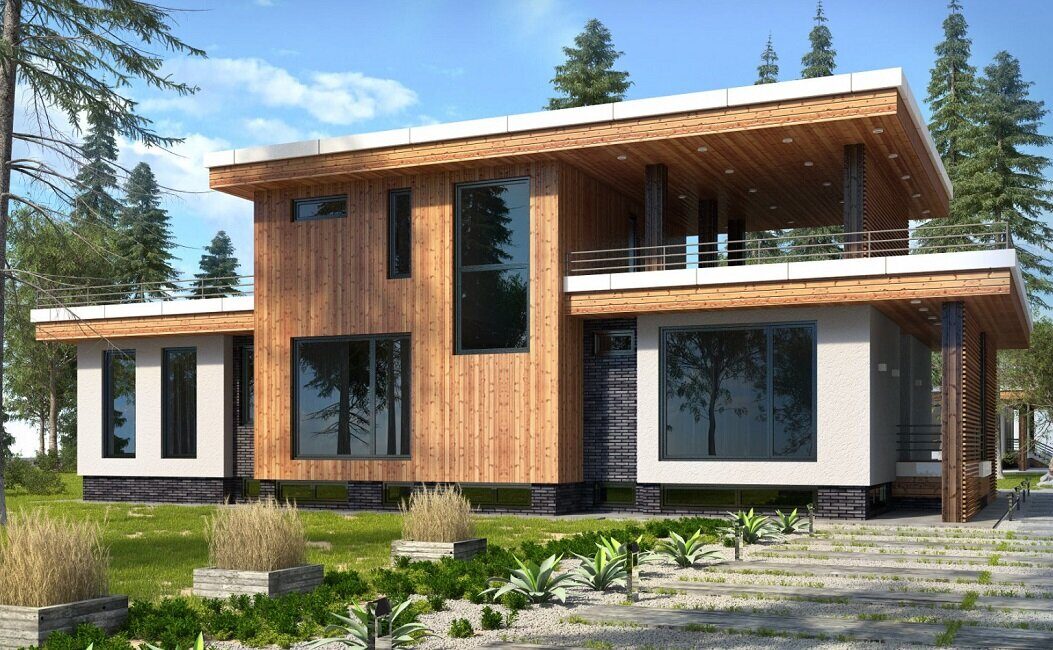

Каркасный дом «хай-тек» – 5 083 957
