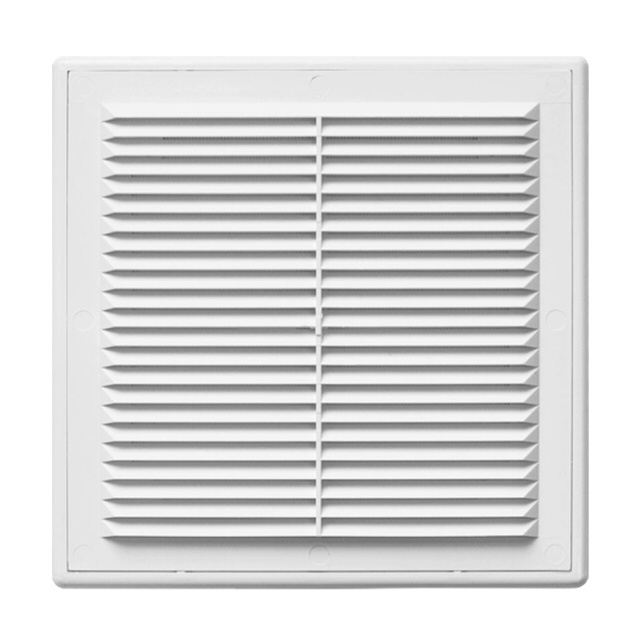

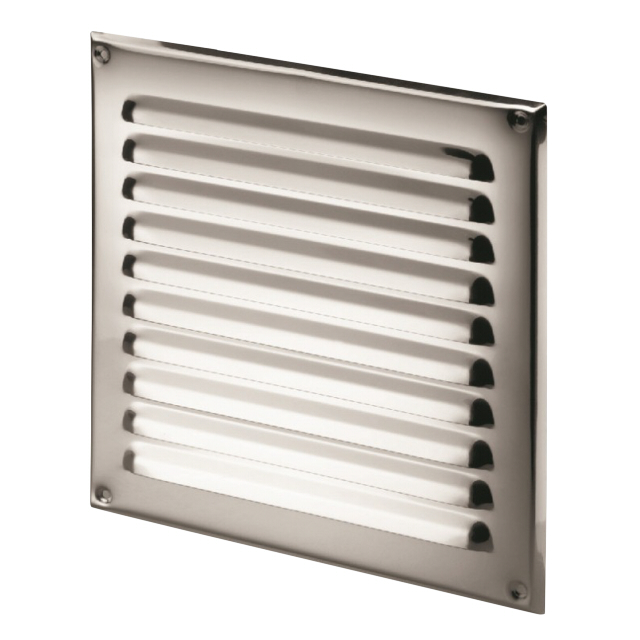

Вентиляционные решетки Вентс: пластиковые, металлические.
Используются в системах приточно-вытяжной вентиляции для распределения воздуха. Подсоединяются к элементам системы воздуховодов.
- Анемостаты Анемостаты Вентс используются как для приточных систем, так и для вытяжных. Отличительная особенность…
- Вентиляционные диффузоры Предназначены для использования в системах приточно-вытяжной вентиляции и кондиционирования….
- Пластиковые колпаки
- Колпаки вентиляционные из стали Изготовлены из нержавещей стали.
Диаметр подключения 100, 125, 150 и 200 мм. Колпаки вентиляционные Вентс… - Гравитационные решетки Решетки вентиляционные с гравитационными жалюзи для перекрывание канала при выключении системы…
- Прямоугольные решетки Для вытяжной или приточной вентиляции. Прямоугольные вентиляционные решетки чаще всего используются для…
Диаметр подключения 100, 125, 150 и 200 мм. Колпаки вентиляционные Вентс…Сортировать по позиции: низкие позиции выше
Здесь пока ничего нет
Написать отзыв
Вытяжная решетка с высоким расходом воздуха и низким уровнем давления, Halton AGC
Продукция / AGC
Низкий уровень давления и шума – тихая работа
- Большая свободная площадь, высокая скорость воздушного потока при минимальном падении давления
- Съемная решетка позволяет очищать решетку и воздуховод
Ссылка на модель Revit (MagiCAD Cloud)
- Большая свободная площадь, высокая скорость воздушного потока при минимальном падении давления
- Съемная решетка позволяет очищать решетку и воздуховод
- Пружинный зажим
Модели изделий и аксессуары
- Модель без рамы
- Заслонка регулировки воздушного потока
- Варианты нагнетания с функциями измерения и регулировки
- Монтажная рама
- Изоляция камеры
| ДхВ | Л1 | L2 | h2 | h3 |
| 200×100 | 226 | 176 | 126 | 76 |
| 300×150 | 326 | 276 | 176 | 126 |
| 400×200 | 426 | 376 | 226 | 176 |
| 300×300 | 326 | 276 | 326 | 276 |
| 500×300 | 526 | 476 | 326 | 276 |
| 600×300 | 626 | 576 | 326 | 276 |
| 600×400 | 626 | 576 | 426 | 376 |
| 800×400 | 826 | 776 | 426 | 376 |
| 570×270 | 596 | 546 | 296 | 246 |
| 570×570 | 596 | 546 | 596 | 546 |
| 1170×570 | 1196 | 1146 | 596 | 546 |
С дроссельной заслонкой Наружный диаметр 32 мм + 45 мм.
Свободная площадь решетки AGC составляет 92 %.
Модель Halton AGC/S
Номинальные размеры: 595 x 595 мм и 1195 x 1195 мм.
Специальные размеры
| Часть | Материал | Отделка | Примечание |
| Рама | Алюминий | Анодированный или окрашенный полиэфирной краской, Белый (RAL 9003/30% блеска) | Доступны специальные цвета . 100 % эпоксидное покрытие в качестве опции. |
| Сердцевина ящика для яиц (13x13x13 мм) | Алюминий | Анодированный или окрашенный полиэфирной краской, Белый (RAL 9003/30% блеска) | Доступны специальные цвета . 100 % эпоксидное покрытие в качестве опции.  |
| Монтажная рама | Оцинкованная сталь | – | Опция: Скрытое винтовое крепление (CC) – оцинкованная сталь |
| Статическая камера/патрубок | Оцинкованная сталь | – | – |
Углы скоса внешней рамы приварены так, что стыки практически незаметны.
| Модель продукта | Код | Описание |
| Решетка без рамки | АРУ/С | Установка на потолочные профили |
| Аксессуар | Код | Описание |
| Балансировочная камера | ПРЛ | Для балансировки и выравнивания воздушного потока и снижения шума воздуховода |
| Пленум | БДР | Пленум для соединения с воздуховодом (с шумоизоляционным материалом или без него) |
| Измеритель расхода воздуха и блок регулировки | МЕМ | Для выхлопа |
| Звукоизоляция | В | Минеральная вата для статической камеры Halton BDR. Минеральная вата или полиэфирное волокно для статической камеры Halton PRL. |
| Монтажная рама | ИФ | Для установки без камеры |
| Скрытое винтовое крепление | СС | Для установки с камерой статического давления BDR или рамой IF |
| Видимое винтовое крепление | СФ | Винтовое крепление |
Варианты сетки
Обе модели Halton AGC и Halton AGC/S могут быть оснащены следующими альтернативными типами сетки.
| Сетка | Код | Описание |
| Стандартная сетка | МЭ=А | Сердцевина алюминиевого ящика для яиц 13 мм x 13 мм x 13 мм |
| Специальная сетка B | МЭ=Б | Сердцевина алюминиевого ящика для яиц 15 мм x 15 мм x 13 мм |
| Специальная сетка C | МЭ=С | Сердцевина алюминиевого ящика для яиц 13 мм x 13 мм x 13 мм с изгибом 45° для уменьшения видимости через решетку |
Воздух выпускается из помещения через сердцевину решетки яичного ящика.
Установка на стене или потолке.
Размер монтажного отверстия: ДхВ с монтажной рамкой и (Д-5)х(В-5) без монтажной рамы.
Решетка соединяется непосредственно с воздуховодом либо с помощью монтажной рамы, либо с балансировочной камерой статического давления Halton PRL, либо с камерой статического давления Halton BDR.
Halton PRL доступен не для всех размеров AGC.
Монтажная рама, IF/AGC Статическая камера, BDR Балансировочная статическая камера, PRL
Варианты крепления
Стандартные зажимы (CL)
90. Зажимы поставляются вместе с решетками.Клипсовое крепление используется с монтажной рамой (IF) или балансировочными камерами (Halton PRL и Halton BDR).
Скрытый винт (CC)
Скрытое винтовое крепление возможно, если решетка установлена с монтажной рамой (IF) или со статической камерой Halton BDR.
В таких случаях в Halton BDR на заводе делаются небольшие отверстия для каждого скрытого винта.
Скрытое винтовое крепление невозможно для статической камеры Halton PRL.
Для установки на потолке рекомендуется скрытое винтовое крепление.
Видимый винт (SF)
Для установки на потолке рекомендуется использовать видимые винты. Винты с конической головкой (4,2×25) входят в комплект поставки решетки.
Для обеспечения возможности регулировки и измерения расхода воздуха рекомендуется подключить диффузор к балансировочной камере статического давления Halton BDR или Halton PRL, оснащенной модулем MEM.
Скорость воздушного потока можно регулировать и измерять только в том случае, если решетка подсоединена к камере статического давления Halton BDR или Halton PRL.
Определите расход вытяжного воздуха, измерив разницу давлений между измерительным краном на балансировочной камере статического давления Halton PRL или Halton BDR и комнатным воздухом. Соответствующий расход воздуха рассчитывается по следующей формуле:
Отрегулируйте расход воздуха, поворачивая управляющий шпиндель MEM.
Коэффициент k для установок с разными безопасными расстояниями
(D = диаметр воздуховода)
Halton BDR
| D | >6xD | мин. 3xD |
| 100 | 6 | 7 |
| 125 | 10 | 12 |
| 160 | 19 | 22 |
| 200 | 28 | 32 |
| 250 | 49 | 51 |
| 315 | 77 | 83 |
Заслонка регулировки воздушного потока (OD/AGC)
Скорость воздушного потока регулируется поворотом лопастей заслонки за решеткой с помощью отвертки. Измерение выполняется при установленной решетке.
Снимите решетку, осторожно потянув ее за раму.
При необходимости используйте отвертку.
Очистите детали, протерев их влажной тканью.
Вставьте решетку на место до фиксации пружин (или затяните скрытые винты).
Опция:
Установка с балансировочной камерой статического давления Halton PRL + MEM или Halton BDR + MEM
Снимите измерительно-регулировочный модуль, осторожно потянув за вал (не за управляющий шпиндель).
Протрите детали влажной тканью, не погружая их в воду.
Соберите модуль измерения и регулировки, вставив вал на место до упора модуля.
Установите решетку на место так, чтобы пружины зафиксировались.
Выхлопная решетка Halton AGC имеет большую свободную площадь. Потеря давления останется минимальной даже при высокой скорости выхлопа.
Решетка имеет плоскую раму шириной 25 мм и сердцевину из яичных ящиков, анодированную или окрашенную в белый цвет (RAL 9003).
Стыки внешней рамы практически незаметны.
Опция 1
Решетка соединяется с воздуховодом с помощью камеры статического давления с минеральной ватой в качестве звукопоглощающего материала.
Вариант 2
Решетка соединяется с воздуховодом с помощью компенсационной камеры статического давления, состоящей из звукопоглощающего материала из полиэфирного волокна с моющейся поверхностью.
Пленум будет состоять из блока измерения и регулировки расхода воздуха.
Выпускная решетка открывается, чтобы обеспечить доступ к модулю измерения и регулировки в балансировочной камере статического давления.
AGC/S-L-H; FS-ME-FI-CO-ZT
S = Модель
N Стандарт
S Без рамки (AGC/SC)
L = длина (мм)
200, +1,.., 1200
H = высота (мм)
100, +1,.. , 670
Other options and accessories
FS = Fastening
CL Clips
SF Screw
CC Concealed screw
NA Not assigned
ME = Mesh
A Standard mesh (13x13x13 mm)
B Special mesh (15x15x13 мм)
C Специальная сетка 45° (13x13x13 мм)
FI = отделка
Анодизированный
PN Пенсированный
CO = Color
SW Signal White (RAL 9003)
X Специальный цвет (RAL XXX)
N NO №
Y Да (ETO)
Подпродукты
BDR Балансировочная камера
PRL Балансировочная камера
IF Монтажная рама (решетки)
OD Демпфер с противоположными лопастями (решетки)
Пример кода
AGC/N-200-100, FS=CL,ME=A,FI=AN,CO=N, ZT=N
