Устройство вентиляции

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

• Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
• Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
• Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

• герметичность;
• высокая производительность;
• пожаробезопасность;
• соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Нормы

СНИПы

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.

Под ней понимается обмен потоков воздуха, при котором из помещений удаляется избыточное тепло и влажность, а также неприятные запахи, пыль и вредные вещества.

Хорошо работающие вентканалы в многоквартирном доме способствуют очистке воздуха и созданию в помещениях благоприятного микроклимата. Отсутствие нормально работающего воздухообмена в помещениях, в которых постоянно находятся люди, не только доставляет неудобства, но и несет потенциальный вред здоровью. Застаивающийся воздух в жилье провоцирует развитие аллергических реакций, а также различные заболевания органов дыхания. Если помещение не проветривается, то в нем поддерживается высокая влажность, что пагубно сказывается на мебели и декоративной отделке.

ГОСТы

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

Санитарные нормы и правила

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.
СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Схемы систем

Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:

Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты — это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Работа вентиляции в подвале

Шахта, которая отводит воздух и осуществляет его подачу в квартиры, начинается на цокольном этаже. Из подвального помещения тоже необходимо отводить застоявшийся воздух и влажность, и делается это при помощи общей вентиляционной шахты. Она за счет каналов-спутников соединяется с каждой квартирой. Нормальная вентиляция подвала в многоквартирном доме препятствует появлению грибка и плесени. Дополнительно здесь предусматриваются специальные продухи в стенах, располагающиеся выше уровня земли. Число этих отверстий зависит от площади подвала.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

• установка герметичных пластиковых окон;
• межкомнатные двери с уплотнителем;
• монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Схема устройства вентиляции в многоэтажном многоквартирном доме

В соответствии с существующими нормами, любое жилое помещение в обязательном порядке должно быть оборудовано системой вентиляции, которая предназначена для устранения загрязнённого воздуха из нежилых комнат (туалет, ванная, кухня). При нарушенной работе стёкла на окнах начинают запотевать, по стенам стекает конденсат, углы отсыревают, а в помещениях образуется плесень, при исправной работе вентиляционной системы такие неприятности незаметны. Если в доме находится маленький ребёнок, то последствия некачественного воздухообмена могут стать причиной развития у малыша бронхиальной астмы или других заболеваний дыхательных путей.

Схема устройства принудительной вентиляции в многоэтажном доме

Чтобы проверить работоспособность системы вентиляции, нужно взять небольшой кусочек мягкой бумаги (примерно 10х10 см), приоткрыть в помещении окно, после чего поднести кусок бумаги к вентиляционной решётке. В том случае, если листок  заколыхался – вентиляция работает хорошо. В свою очередь, если листок не притягивается, это является показателем некачественной работы вентиляционной системы.

Вернуться к оглавлению

Содержание материала

• 1 Вентиляция в многоквартирном  доме
  • 1.1 Естественная приточно-вытяжная вентиляция жилого дома
• 2 Как сделать правильную работу вентиляции в квартире своими руками
  • • 2. 0.1 Как прочистить вентиляцию в квартире
• 3 Принудительная вентиляция в панельном доме
• 4 Какие виды и системы вентиляции лучше
  • 4.1 Классификация систем вентиляции:
  • 4.2 Система вентиляции жилых домов
• 5 Как происходит вентиляция канализации дома
  • 5.1 Канализационная вентиляция многоэтажного дома
  • 5.2 Вентиляция канализации частных и малоэтажных домов

Вентиляция в многоквартирном  доме

Проблемы с вентиляцией в многоквартирных домах, особенно на последних этажах, представляют собой вполне привычное явление. Причина проблем кроется в том, что для обеспечения нормальной циркуляции в квартире воздух должен проходить по вентиляционному каналу не менее 2-х метров по вертикали. На последнем этаже такое условие является проблематичным, так как в качестве препятствия выступает чердачное помещение. Вывести вентиляцию на улицу можно при помощи трёх различных способов.

1. Первый – вентиляционные каналы, в виде оголовка трубы, напрямую выходят на крышу. Таким способом дома возводили вплоть до начала ХХ века, но возросшая этажность зданий постепенно отодвинула этот способ.
2. При втором способе вентиляция, по достижении чердачного помещения, накрывалась при помощи горизонтальных герметичных коробов, соединённых с шахтой, которая выходила наружу поверх крыши.
3. При третьем способе, самом современном, вентиляция сначала попадает на чердак, играющем роль  промежуточной венткамеры. После чего воздух попадает наружу, пройдя сквозь одну общую вентиляционную шахту.

Первый вариант мы рассматривать не будем, так как он сейчас не используется – остановимся на втором и третьем способах.

При втором варианте происходит следующее: воздух со всех этажей поднимается вверх по каналам, до уровня чердака, попадая в горизонтальный соединённый короб, обустроенный в помещении чердака. Во время этого происходит удар воздушного потока о крышку горизонтального вентиляционного короба. Поток воздуха слегка отклоняется в сторону вентиляционной шахты, но при недостаточном внутреннем сечении горизонтального чердачного короба, в коробе появляется участок повышенного давления, за счёт чего воздух ищет выход наружу через любое расположенное рядом отверстие, например, вентиляционную шахту и канал верхнего этажа.

В том случае, если сечение короба достаточное, но крышка при этом смонтирована очень низко, то происходит такой же процесс – обратная тяга – поток воздуха не успевает вовремя отклониться в сторону вентиляционной шахты, что влечёт за собой удар. Вентиляция верхнего этажа «продавливается» отражённым потоком воздуха, из-за чего запахи с нижних этажей попадают как раз именно в это помещение. Чтобы избавиться от этого, можно прибегнуть к двум способам – глобальному  и локальному.

Глобальный способ подразумевает собой увеличение сечения чердачного горизонтального соединительного короба посредством изменения его высоты примерно в 2-3 раза, с последующим устройством внутри короба некоторых приспособлений, называющихся «рассечками». Учитывайте то, что все эти работы обязательно должны выполняться опытными специалистами. Помимо этого, помните о том, что сечение короба не рекомендуется увеличивать в тех случаях, когда к вентиляционной шахте с обратной стороны прикреплены точно такие же коробы.

Локальный метод подразумевает отделение каналов верхнего этажа от общего воздушного потока, с последующим заведением в вентиляционную шахту поверх короба. Вам потребуется провести тщательное утепление этих индивидуальных каналов, чтобы избежать нарушения температурно-влажностного режима чердака.

По третьему варианту работает вентиляция практически во всех современных многоэтажках. В большинстве случаев, вентиляция  на последних этажах в таких домах сопровождаются не обратной тягой, а ослабленной. Воздух, в таких случаях, при попадании в канал проходит всего около 30 см по вертикали, после чего рассеивается, не успев набрать скорость и силу. В результате этого вентиляция не пропадает, но воздухообмен на последних этажах заметно снижается. При открытых межсекционных и входных дверях чердака может возникнуть сильный сквозняк, из-за которого тяга на верхних этажах становится хуже.

Для устранения этой проблемы следует нарастить индивидуальные каналы верхнего этажа, диаметр которых обычно составляет 140 мм. На эти отверстия надеваются трубы такого же диаметра, а стыки аккуратно замазываются алебастром. Трубы выводятся на высоту 1 метра и слегка наклоняются в сторону общей шахты таким образом, чтобы поток воздуха, который поднимается снизу и проходит рядом с выведенными трубами, вытягивал воздушные потоки из каналов верхнего этажа.

В многоквартирных домах каждая квартира оборудуется системой приточно-вытяжной вентиляции. Как правило, схема вентиляции является следующей: в ванных комнатах, кухнях и санузлах находятся вытяжные отверстия, а приток свежего воздуха обеспечивается за счёт проветривания помещений.

Естественная приточно-вытяжная вентиляция жилого дома

Качественная работа приточно-вытяжной вентиляции способна полностью обеспечить подходящий для человека микроклимат в помещении. Если в комнате регулярно появляются неприятные запахи, а окна запотевают – это весомый повод для проверки работы вентиляционной работы. Если проверка показала плохую работу системы, то вполне вероятно, что вентиляционная шахта засорена.

Схема устройства естественной приточно-вытяжной вентиляции в многоквартирном многоэтажном домеВернуться к оглавлению

Как сделать правильную работу вентиляции в квартире своими руками

Как прочистить вентиляцию в квартире

Если вы решили прочистить вентиляцию, то имейте в виду то, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, которыми пользуются другие люди. Прочистка или ремонт вентиляционной шахты должна выполняться только специалистами из соответствующих организаций. Если вентиляция и кондиционирование дома не работают, единственное, что вы можете сделать – это снять решётку с вентиляционного отверстия и устранить находящийся в ней мусор при помощи пылесоса (или вручную).

В некоторых случаях бывает так, что вытяжная система находится в исправном состоянии, но неприятные запахи и запотевшие окна всё равно дают о себе знать. Такое часто можно наблюдать в квартирах, где установлены пластиковые окна. В этом случае есть два способа решения проблемы: регулярное проветривание комнат или установка дополнительных приточных клапанов.

Чертёж и схема установки вентиляционного клапана на окно

Приточные клапаны, как правило, устанавливаются в отверстия за батареями отопления, что позволяет свежему воздуху немного прогреться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, имеется заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащаются специальными датчиками, способные реагировать на изменения уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий уличный воздух. Многие клапаны обладают набором фильтрующих элементов.

В большинстве случаев, естественная вентиляция в старых домах не способна обеспечить необходимый объём свежего воздуха, поэтому многие люди устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очистить и увлажнить воздух, находящийся в квартире.

Вернуться к оглавлению

Принудительная вентиляция в панельном доме

Принудительная вентиляция приходит на помощь в тех случаях, когда естественная не способна справляться с поставленными перед ней задачами. Полностью выполнить её монтаж своими силами невозможно, так как в каждом конкретном случае её проект обладает своими особенностями. В том случае, если вам необходима установка вентиляции в однокомнатной квартире, можно приобрести простое моноблочное устройство.

При хорошей работе вытяжной системы, в процессе монтажа принудительной вентиляции достаточно установки приточного оборудования, мощность которого зависит от площади вентилируемого помещения. Вместе с приточной системой в комплекте идут клапаны, решётки, вентилятор, фильтры, калорифер.

Больше эффективности может дать приточно-вытяжная система принудительной вентиляции. Этот аппарат выполняет одновременно две функции: устраняет отработанный воздух и отвечает за поступление в помещение свежего.

Схема устройства принудительной вентиляции в панельных многоквартирных домах

Для наиболее качественной вентиляции каждой комнаты обязательно потребуется установка воздуховодов, монтаж которых может осуществить любой человека. Обычно воздуховоды устанавливаются под навесной потолок или встраиваются в стены.

Вернуться к оглавлению

Какие виды и системы вентиляции лучше

Одной из лучших систем вентиляции считается та, которая может полностью выполнять свои функции, то есть одновременно и удалять отработанный воздух, и доставлять в помещение свежие воздушные потоки.

Учитывая то, что системы вентиляции часто производятся с учётом каких-то определённых требований, при выборе подходящей модели следует отталкиваться от основных принципов классификации вентиляции.

Классификация систем вентиляции:

Классификация вентиляция основывается на четырёх наиболее значимых признаках:

• способ перемещения воздушных масс: механическая или естественная;
• назначение: приточная и вытяжная;
• зона обслуживания: местная или общеобменная;
• конструкция: наборная или моноблочная, бесканальная или канальная вентиляция.

Тот или иной вид вентиляции применяется в зависимости от назначения и площади помещения, рода деятельности и количества находящихся в нём людей и механизмов.

Система вентиляции жилых домов

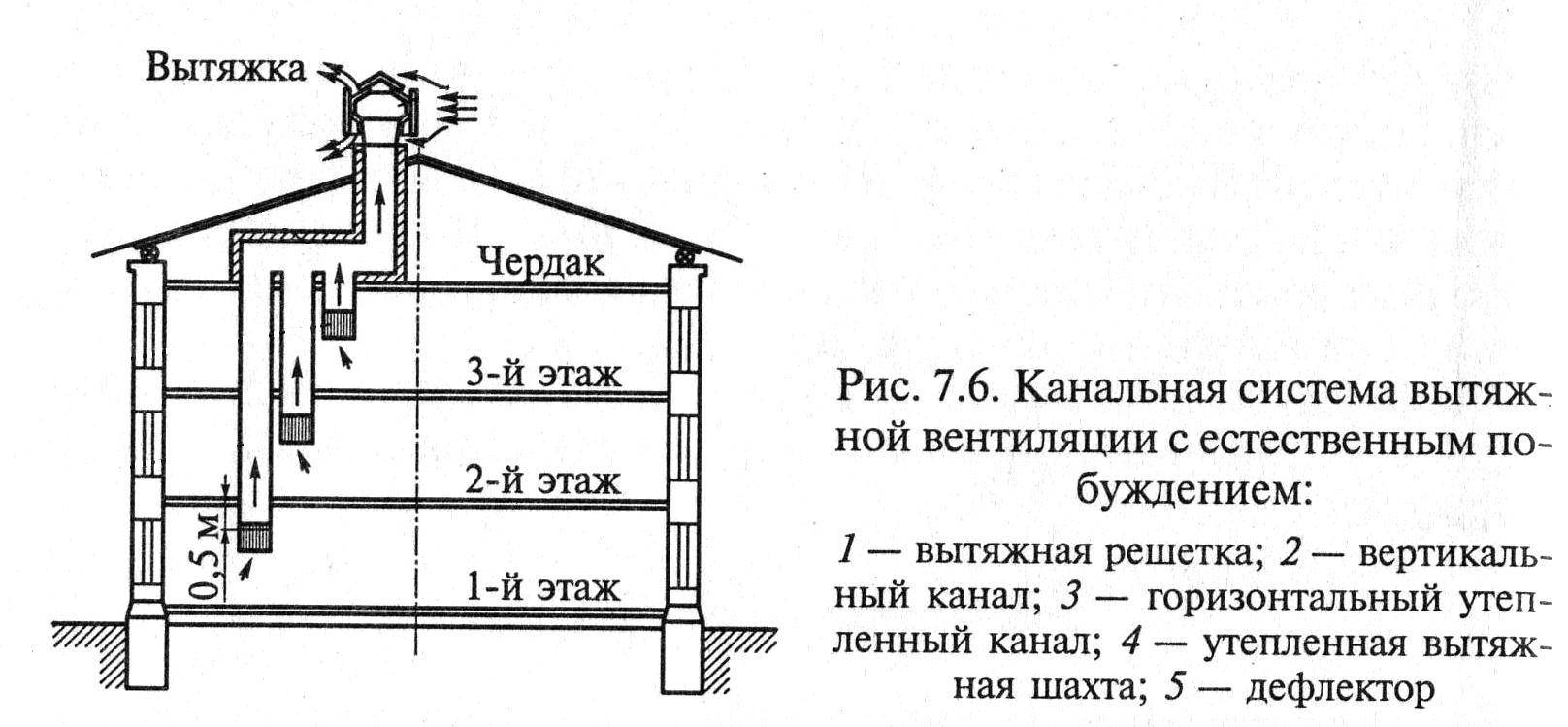

Многоквартирные жилые дома оснащаются, как правило, системами вытяжной вентиляции с естественным побуждением. Приток воздуха должен появляться за счёт инфильтрации через неплотно прикрытые двери и окна, а также в процессе проветривания.



Схема естественной елочной вентиляции многоквартирного многоэтажного дома

Чтобы решить проблемы, связанные с недостатком свежего воздуха в помещения, где установлены герметичные пластиковые окна, во время устройства системы вентиляции необходимо предусматривать наличие модулей, обеспечивающих механическую приточную вентиляцию. В таких случаях механическая приточная вентиляция осуществляется, как правило, централизованно. В цокольном этаже дома устанавливают шкаф управления вентиляцией, позволяющий контролировать процесс работы системы. Приточная вентиляция должна не только отвечать за доставку свежего воздуха в помещение, но и тщательно его очищать и подогревать.

Вернуться к оглавлению

Как происходит вентиляция канализации дома

Вентиляция необходима не только для жилых помещений, но и для канализационной системы. При отсутствии системы вентиляции в помещения могут появиться неприятные запахи, которые не только доставляют дискомфорт, но и способны оказать на организм человека вредное воздействие.

Канализационная вентиляция многоэтажного дома

Одним из самых популярных и экономичных способов вентиляции многоквартирных домов считается прямая вентиляция, которая часто использовалась в жилых домах массовой застройки. Канализационный стояк на последнем этаже выводится наверх, а не закрывается. Свежий воздух доставляется сквозь верхнюю часть стояка, в дальнейшем предотвращая в сифонах эффект всасывания. Если происходит поднятие давления в нижней части канализационной системы, возможно выдавливание водяного затвора наружу.

Более эффективной считается параллельная вентиляция, которая способна предотвратить всасывание выталкивание водяного затвора за счёт качественной циркуляции воздуха от низа стояка до его верха. Параллельная вентиляция обустраивается за счёт установки вентиляционного стояка, идущей параллельно канализационному. Стояки крепко соединяются друг с другом посредством отводов на всём протяжении, в зависимости от количества этажей.

Схема устройства параллельной системы вентиляции многоэтажного жилого дома

При строительстве 9-этажных зданий самой эффективной считается канализационная система, при обустройстве которой использовались смесители. Их установка позволяет отказаться от использования параллельных вентиляционных стоков.

Вентиляция канализации частных и малоэтажных домов

В частных и малоэтажных домах наиболее эффективной считается прямая вентиляция канализационной системы, канализационный стояк которой выходит примерно на полметра выше кровли.

Схема вентиляции канализации для малоэтажных многоквартирных домов

В качестве альтернативного варианта можно рассмотреть установку воздушных клапанов, способных облегчить подачу свежих воздушных потоков в канализационную систему, а также препятствовать его проникновению из канализации в помещение.

Варианты вентиляции для жилых зданий

Все жилые здания нуждаются в вентиляции, и когда эта система реализована неправильно или работает со сбоями, плохое качество воздуха может иметь негативные последствия, такие как неприятные запахи и проблемы со здоровьем.

Вентиляцию можно разделить на две подкатегории: естественная и механическая вентиляция. Как следует из названия, естественная вентиляция — это вентиляция, которая происходит самопроизвольно благодаря градиентам температуры воздуха и конвекции; в то время как механическая вентиляция зависит от оборудования, потребляющего энергию, такого как вентиляторы или вентиляционные установки.

---

Получите конструкцию вентиляции, соответствующую нормам и улучшающую качество воздуха в помещении.



---

Для жилых помещений Механический кодекс г. Нью-Йорка требует, чтобы механическая система вентиляции обеспечивала воздушный поток, эквивалентный большему из следующих значений:

• 0,35 воздухообмена в час, рассчитанный на основе общей площади пола
• 15 кубических футов в минуту на человека

Любое неотапливаемое помещение или помещение с температурой ниже 50°F, не подлежащее постоянному населению, освобождается от этих требований. К кухням и ванным также предъявляются особые требования:

• Кухни: 100 куб. футов в минуту (периодически) или 25 куб. футов в минуту (непрерывно)
• Ванные комнаты: 50 куб. футов в минуту (периодически) или 20 куб. футов в минуту (постоянно)

Естественная вентиляция через открывающиеся окна

Основное преимущество использования открываемых окон для естественной вентиляции заключается в том, что затраты на электроэнергию равны нулю, так как отсутствуют инжекторы и экстракторы, потребляющие мощность. Недостатком естественной вентиляции является то, что ее самой по себе недостаточно во многих приложениях, где на это указывает Механический кодекс Нью-Йорка и делает механическую вентиляцию обязательной.

Независимо от того, является ли механическая вентиляция обязательной или факультативной, глава 12 Строительного кодекса Нью-Йорка требует естественной вентиляции для всех жилых помещений, а разрешенными средствами вентиляции являются окна и застекленные двери. В конкретном случае помещений, отнесенных к группе жилых помещений R-3, мансардные окна и полупрозрачные панели также могут использоваться в качестве средств естественной вентиляции. Установлены следующие требования:

• Общая площадь окон или аналогичных вентиляционных средств должна составлять не менее 5% общей площади жилого помещения
• Каждое отдельное окно или проем должно иметь застекленную площадь не менее 12 квадратных футов, из которых открываемая площадь должна составлять не менее 6 квадратных футов. В ванных и туалетных комнатах минимальная площадь остекления на окно составляет 3 кв. фута, с открываемой площадью 1,5 кв. фута
• Смежные помещения, соединенные дверью, считаются отдельными помещениями для целей вентиляции: требования должны определяться индивидуально для каждого
• При наличии механической вентиляционной системы, обеспечивающей не менее 40 куб. футов свежего воздуха, требуемая площадь окон уменьшается до 2,5% от общей площади помещения. Требуемая открываемая площадь на окно также снижена до 5,5 квадратных футов 9.0016

Важно отметить, что при наличии мезонина или двухуровневого помещения при проектировании вентиляции необходимо учитывать общую площадь пола, а не только площадь нижнего этажа.

Отдельная механическая вентиляция с помощью блоков PTAC или ERV

Когда системы механической вентиляции требуются в соответствии с нормами, существует два основных подхода: использование централизованных систем или их разделение по жилым единицам. Второй подход жизнеспособен как с блокированными конечными кондиционерами (PTAC), так и с установками вентиляции с рекуперацией энергии (ERV).

Основным преимуществом этого подхода является изоляция между жилыми единицами, что повышает общее качество воздуха и позволяет индивидуально и независимо управлять системами вентиляции.

Блоки PTAC

Блоки оконечных кондиционеров работают по тому же принципу, что и оконные кондиционеры: они устанавливаются непосредственно между вентилируемым помещением и улицей, всасывая приточный воздух и нагревая или охлаждая его в соответствии с текущими потребностями ОВиК. Преимущество PTAC заключается в том, что они объединяют отопление, охлаждение и вентиляцию в единое целое и не требуют воздуховодов.

Блоки ERV

Вентиляция с рекуперацией энергии является очень энергоэффективной альтернативой, которая основана на использовании вытяжного воздуха для предварительной подготовки всасываемого воздуха и снижения общей нагрузки на охлаждение или обогрев. Их основной принцип заключается в следующем:

• Летом отработанный воздух используется для предварительного охлаждения и осушения всасываемого воздуха
• С другой стороны, зимой отработанный воздух подогревает и увлажняет приточный воздух

Важно отметить, что блоки ERV могут обеспечивать полную нагрузку HVAC только при определенных условиях температуры и влажности. В противном случае они должны работать вместе с кондиционером или обогревателем

Подача наружного воздуха в коридор и вытяжка через вытяжку из туалета

Механический кодекс г. Нью-Йорка не разрешает использовать вытяжной воздух из ванных комнат для вентиляции других помещений, однако всасывание воздуха из других помещений допустимо. В случае многоквартирных домов обычная система нагнетания может подавать воздух в коридоры, который затем поступает в отдельные дома, прежде чем окончательно выпустить вентиляторы туалетов. При использовании этой системы вентиляции необходимо учитывать несколько важных соображений:

• Вытяжки для ванных комнат отвечают за всю вентиляционную нагрузку каждой квартиры и должны иметь соответствующие размеры. Механический кодекс Нью-Йорка разрешает комбинированную вытяжную систему для кухни и ванной комнаты
.
• Форсунки, обеспечивающие подачу наружного воздуха в каждый коридор, должны обеспечивать поток воздуха, уравновешивающий общую вытяжку всех отдельных квартир

При установке воздухоотвода необходимо учитывать несколько зазоров:

• В двух футах от окон, принадлежащих той же квартире
• В четырех футах от окон соседних зданий или принадлежащих к другому типу размещения в том же здании
• В десяти футах от любого воздухозаборного отверстия и в десяти футах над общественным тротуаром

И последнее соображение заключается в том, что для всех впускных и выпускных отверстий требуются устойчивые к коррозии решетки, экраны или жалюзи. Размер отверстия должен быть от 1/4 до 1/2 дюйма

Простота – основное преимущество этой системы вентиляции. Когда все двери в коридоре закрыты, в коридоре создается положительное давление, а в жилых помещениях создается отрицательное давление. Тем не менее, Механический кодекс не считает это проблемой, и давление, как правило, уравновешивается в течение дня, когда двери квартиры открываются и закрываются. общая производительность системы вентиляции. Влияние эффекта стека, в частности, может быть значительным:

• Когда температура наружного воздуха ниже температуры здания, воздух имеет тенденцию просачиваться в здание на нижних этажах и выходить из него на верхних этажах
• При более высокой температуре наружного воздуха возникает противоположный эффект: воздух имеет тенденцию просачиваться на верхние этажи и выходить из нижних

Общее влияние на вентиляционное оборудование заключается в увеличении энергопотребления и снижении производительности:

• В полах, где имеет место утечка наружного воздуха, вытяжка должна работать интенсивнее
• С другой стороны, уровни, где утечка воздуха направлена ​​наружу, как правило, имеют проблемы с качеством воздуха – воздух может втягиваться с других уровней, неся запахи или загрязняющие вещества

Индивидуальные механические вентиляционные стояки для каждой квартиры

Установка индивидуального стояка для каждой квартиры обеспечивает превосходный контроль над вентиляцией, поскольку вытяжка из каждого блока полностью изолирована от остальных. Проблемы с эффектом дыма также предотвращаются — поскольку каждая жилая единица имеет специальную систему вентиляции, можно добиться максимальной герметичности между различными помещениями без ущерба для общего качества воздуха. Таким образом, такой подход к вентиляции повышает общую энергоэффективность здания, поскольку изолированные системы не должны работать против объемного движения воздуха.

Эффективность этой схемы вентиляции дополнительно повышается за счет того, что каждой системой можно управлять индивидуально, что невозможно, когда одна система впрыска обеспечивает приток воздуха для всего этажа. Контроль влажности также улучшается, когда вентиляция отделена от жилой единицы.

Конечно, установка отдельного вентиляционного стояка для каждой квартиры сопряжена с более высокими первоначальными затратами, так как каждая квартира имеет индивидуальную систему нагнетания и вытяжки, и этот вариант может быть приемлемым только в новостройках из-за нехватки места.

Общие рекомендации по энергоэффективности

Производительность системы вентиляции можно значительно повысить с помощью частотно-регулируемых приводов. По сути, частотно-регулируемый привод регулирует скорость вращения вентилятора в соответствии с вентиляционной нагрузкой, а не включает и выключает его циклически. Управление скоростью лучше сокращения рабочего цикла, потому что его экономия является квадратичной, а снижение рабочего цикла обеспечивает только линейную экономию.

• Вентилятор, работающий с рабочим циклом 75 %, потребляет примерно 75 % энергии по сравнению с вентилятором с такими же характеристиками, работающим все время.
• С другой стороны, вентилятор, работающий на скорости 75 %, потребляет только около 42 % энергии, потребляемой вентилятором, работающим на полной скорости
• В этом сценарии сокращение рабочего цикла до 75 % дает экономию 25 %, но работа вентилятора на скорости 75 % экономит 58 % энергии. Другими словами, контроль скорости обеспечивает дополнительную экономию на 33%.

Наряду с обогревом и охлаждением помещений вентиляция играет ключевую роль в поддержании оптимальных внутренних условий для здоровья и комфорта человека. Существуют различные возможные компоновки системы, каждая из которых имеет свои преимущества и ограничения, и, в конце концов, оптимальный выбор определяется условиями проекта и доступным бюджетом. Раздельные системы вентиляции, как правило, имеют более высокую энергоэффективность при более высокой стоимости; в то время как централизованные системы, как правило, страдают от эффекта стека в более высоких зданиях, но экономически эффективны в зданиях меньшей высоты, где привычки использования одинаковы в отдельных жилых единицах.

Примечание редактора: этот пост был первоначально опубликован в ноябре 2016 года и был переработан и обновлен для обеспечения точности и полноты.

Улучшенная вентиляция: решения для многоквартирных домов

Обзор

Хорошо обслуживаемая система вентиляции обеспечивает удаление загрязняющих веществ, запахов и влаги из здания и их замену постоянным притоком свежего наружного воздуха. Хотя во многих многоквартирных домах в Нью-Йорке отсутствует надлежащая вентиляция, существуют простые решения. В этом пособии представлен обзор распространенных типов вентиляционных систем, типичных проблем вентиляционных систем и решений для улучшения вентиляции.

Справочная информация об отчете

Чтобы обеспечить безопасность и здоровье наших жилых помещений, город Нью-Йорк устанавливает минимальные требования к вентиляции для всех жилых зданий. Вентиляция необходима для удаления загрязняющих веществ и влаги из квартир, особенно из кухонь и ванных комнат, а также для обеспечения жильцов свежим и чистым воздухом. Надлежащая вентиляция улучшает качество воздуха в помещении, повышает комфорт и помогает предотвратить рост плесени, что повышает долговечность компонентов здания и снижает риск респираторных заболеваний, таких как астма. К сожалению, многим жилым домам Нью-Йорка не хватает этих преимуществ.

Общие проблемы с системой вентиляции

Проверки крупных жилых зданий в Нью-Йорке выявили проблемы с вентиляцией более чем в 50% проверенных зданий. Многие плохо проветриваются и страдают от спертого, душного или влажного воздуха. Другие сильно дисбалансированы: на одни этажи здания практически не поступает воздух, в то время как на других этажах наблюдается чрезмерная вентиляция, неприятные сквозняки и свистящие ветры. Вентиляция представляет собой целостную систему всего здания, а это означает, что выход из строя одного компонента, например, сломанного вентилятора или забитого вентиляционного отверстия в ванной, может повлиять на надлежащее функционирование всей системы.

Проверки часто выявляют следующие проблемы:

• Вентиляторы сломаны, выключены или не настроены на правильные настройки скорости.
• Воздуховоды загрязнены, забиты, повреждены или пропускают воздух.
• Вентиляционные отверстия (регистры) негерметичны, забиты, плохо настроены или заблокированы мебелью.
• Атмосферное давление колеблется в зависимости от ветра, погоды и времени года.

Знакомство с системой вентиляции

Большинство больших многоквартирных домов в Нью-Йорке имеют централизованные системы вентиляции с вытяжкой. В старых довоенных зданиях зачастую вообще нет механических систем. В некоторых зданиях вместо этого используются окна и другие стратегии естественной вентиляции. В некоторых новых зданиях есть сбалансированные системы, в которых вытяжка сочетается с равным количеством свежего отфильтрованного приточного воздуха.

В этом отчете рассматриваются следующие типы систем вентиляции:

• Без механической вентиляции
• Только вытяжная вентиляция
• Сбалансированная вентиляция



Пример сбалансированной централизованной системы и децентрализованной системы. Централизованные системы обслуживают все здание, а механические узлы обычно располагаются на крыше. Децентрализованные или унифицированные системы обслуживают определенные области здания, как правило, поэтажно или поквартирно.

Решения для улучшения систем вентиляции

Существует ряд проверенных методов, которые могут повысить эффективность вашей вентиляционной системы. Они варьируются от основных мероприятий по техническому обслуживанию до комплексных обновлений системы. В этом отчете мы приводим три рекомендуемых объема работ для повышения производительности системы вентиляции:

• Выполнение базового технического обслуживания (Хорошо) — очистка воздуховодов и вытяжных регистров и проверка расхода воздуха
• Улучшение выхлопа (Улучшение) – очистка воздуховодов и регистров и герметизация зазоров, позволяющих воздуху выходить из системы вентиляции
• Обеспечить сбалансированную вентиляцию (еще лучше) — модернизация до сбалансированной системы вентиляции свежего воздуха, которая включает как вытяжную, так и приточную вентиляцию.

Пример аппарата ИВЛ с рекуперацией энергии (ERV).
