Вентиляция (вытяжка) в ванной и в туалете в частном доме: виды, монтаж с фото
При строительстве любого современного дома сразу продумывается способ попадания свежего воздуха в комнаты. Инженеры просчитывают, каким образом должна происходить циркуляция. Это обеспечивает сухость, защиту от плесени, грибков, сырости.
В старых домах иногда бывает, что в ванной комнате или туалете можно обнаружить следы плесени, потеки влаги. Наличие подобных явлений говорит о неисправности вентиляционной системы.
Также может проявляться подобное при ее недостаточной мощности, малом объеме воздуха, поступающего в помещение. Значит, нужно выполнить переделку старой или установить новую вентиляцию для помещения.
Эта статья дает полную информацию о том, как сделать вентиляцию в ванной, туалете в частном доме, каких типов она бывает, как можно провести монтаж своими руками.
Содержание
- 1 Виды вентиляции для ванны и туалета частного дома
- 2 Нормы вентиляции в туалете и ванной комнате
- 3 Естественная вентиляция
- 3.
1 Что затрудняет естественную вентиляцию
- 3.
- 4 Принудительная вентиляция
- 4.1 Типы устройств для принудительной вентиляции
- 5 Установка вентилятора в систему естественной вентиляции
- 6 Монтаж принудительной вентиляции с нуля
- 7 Особенности вентиляции санузла в деревянном доме
- 8 В заключение
1 Что затрудняет естественную вентиляциюВиды вентиляции для ванны и туалета частного дома

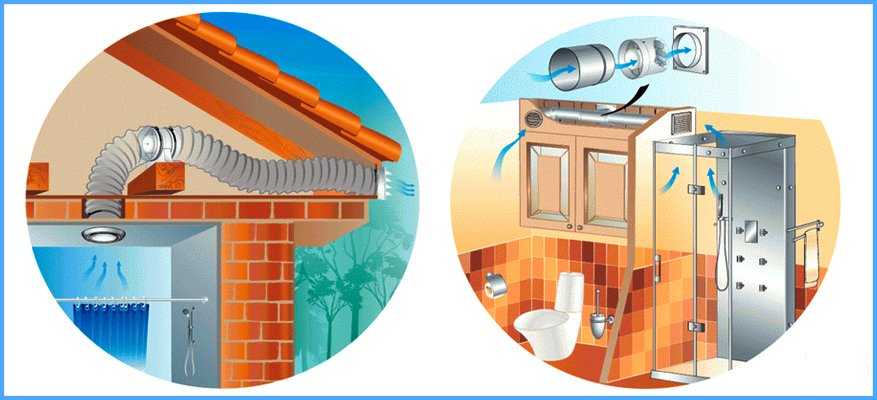

Слева — схема естественной, справа — принудительной вентиляции
Выбор способа проветривания помещений обычно определяется на этапе разработки плана дома. Этот документ определяет, какого типа будут коммуникации.
Вентиляция для санузла в частном доме бывает трех типов:
- Принудительная вентиляция. Осуществляется при помощи встроенных вентиляторов.
- Естественная. Не предполагает принудительное нагнетание воздуха, работает за счет перепада температур в комнате и на улице.
- Комбинированная. Включает вышеперечисленные способы, допускает одновременную или параллельную их работу.
Нормы вентиляции в туалете и ванной комнате
При проектировании системы вентиляции частного дома нужно первым делом учитывать эффективность воздухообмена. Ведь просто установить стояки с выходом из помещения часто недостаточно.
К примеру, канал сечением 150 мм² обеспечивает естественный отток не более чем 30 м³/час. Для отдельно установленного туалета этого будет достаточно. Но система совмещенных узлов потребует установки дополнительного отвода. Расчет очень важен.
При недостаточной производительности будет образовываться застой воздуха, и как следствие, появится плесень, сырость. И напротив, когда система слишком мощная, большой воздушный поток будет создавать сквозняки, лишний шум.
Для правильного расчета важно знать, какой воздухообмен нужен конкретно в данных условиях. Например:
- для отдельной ванной воздухообмен должен быть не менее 25 м³/ч;
- для ванной, совмещенной с санузлом, — не менее 50 м³/час;
- туалет потребует 50 м³/час;
- раковина и биде — 25 м³/ч;
- душевая кабина и джакузи требуют 75 м³/ч.
Из указанного выше понятно, что комната, оборудованная многочисленной сантехникой, должна хорошо проветриваться. Дополнительно стоит учесть, что не все приборы бывают включены одновременно.
Как правило, общая мощность системы редко превышает 110 м³/час. Конкретно для совмещенного санузла можно принять усредненное значение – 60 м³/ час.
Многие профессионалы рекомендуют устанавливать систему воздушной вентиляции, мощность которой примерно на 15-20% больше нужного объема воздухообмена (в м³/час).
Любые требования необходимо строго соблюдать. Именно на этом основаны все выполняемые расчеты и расположение ходов. В противном случае возможно разрастание плесени, грибка, что крайне нежелательно для жильцов.
Повышенная влажность воздуха негативно сказывается на внешнем виде помещения. От постоянной сырости приходят в негодность отделочные панели, мебель, элементы декора.
При проектировании сложность может возникнуть в том, что установка вентиляции не ограничивается стояками.
Следует выполнить расчеты таким образом, чтобы потоки воздуха не мешали друг другу, не нарушалось общее движение масс.
Далее тип вентиляции определяется, исходя из проекта дома.
Типа систем может быть два:
- Естественная.
- Принудительная.
Естественная вентиляция предусматривает движение воздушных масс за счет разницы температур помещения и улицы. Расчет основывается на самостоятельной работе конструкции, система почти не требует обслуживания.
Принудительное проветривание санузла проводится при помощи специальной вытяжки. Как правило, это вентилятор, вмонтированный в трубу.
Естественная вентиляция

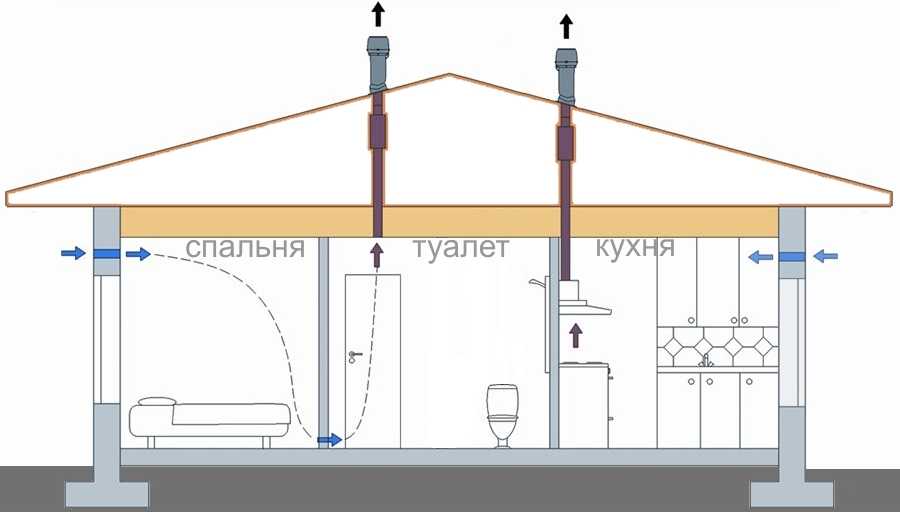

Естественная вентиляция в ванной частного дома выглядит примерно следующим образом.
Приток свежего воздуха обеспечивается за счет специальной щели шириной 2-3 см. Просвет находится между дверью и порогом. Выставляется размер щели при монтаже дверного полотна, высчитывается исходя из проекта.
Современные двери не требуют выполнения этого правила ввиду наличия специальных отверстий или сетки.
В качестве вытяжного канала в частном доме выступает вертикальная вентиляционная шахта, ведущая на улицу, к которой посредством воздуховода подключается вентиляция туалета и санузла. Обычно конструкция подразумевает присоединение магистрали к стояку через стену или отверстие в потолке комнаты.
Каналы санузла и других комнат объединять запрещено, так как воздух из туалета вместе со всеми запахами и бактериями может потянуть через другие помещения. Разрешается объединение ванной и туалета, если они расположены на одном этаже, а также соединение систем вытяжек чердачных помещений, расположенных на одной стороне дома.

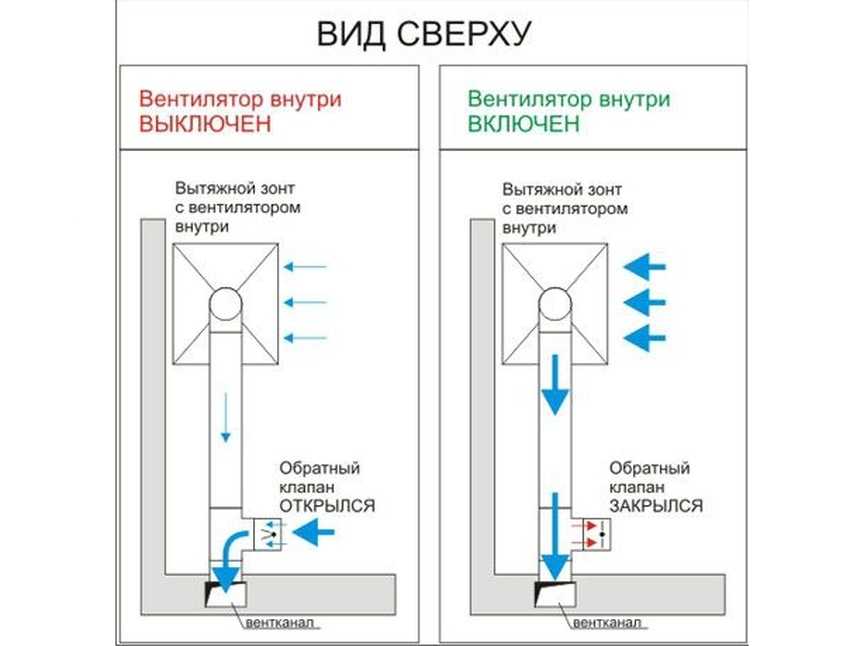

Дополнительным элементом, повышающим надежность, является обратный клапан вентиляции, который играет большую роль в работе системы в зимнее время. Основной функцией устройства является недопущение эффекта обратной тяги и попадания холодного воздуха.
Соблюдение всех правил монтажа, качественное выполнение всех расчетов обеспечивает эффективный естественный воздухообмен помещения, гарантируя защиту от развития плесени и грибка.
Что затрудняет естественную вентиляцию
Система естественной, или проточной, вентиляции очень проста. Однако ее работа очень нестабильна. У современных домов появляется все больше препятствий для нормальной работы коммуникаций.
Есть несколько факторов, значительно затрудняющих функционирование, все они перечислены ниже.
Установка герметичных окон, дверей
При воздухонепроницаемости окон и дверей не создается так называемая естественная тяга. Иными словами, для работы вентиляции нужен большой объем движущихся масс воздуха.
А при герметизации помещения им неоткуда взяться, ввиду чего вентиляция дает сбой.
Сужение канала ввиду загрязнения
Надежность системы снижается по причине возможных загрязнений шахты за счет скопления пыли, паутины, обрастания стенок грязью и т.
д. Когда они приводят к существенному уменьшению сечения канала, происходит затруднение оттока.
Это чревато снижением производительности или полным прекращением работы вентиляции.
Неправильный проект вытяжки
Основные осложнения могут возникнуть при неверно составленной проектной документации или ошибке рабочих, устанавливающих систему.
Здесь имеется одна тонкость. Физически воздух движется по тому же принципу, что и жидкость. Поэтому вентиляцию нужно монтировать с учетом наименьшего сопротивления воздушного потока.
Простыми словами, коммуникации должны быть построены с минимальным количеством изгибов, ступеней, различных препятствий. Нужно максимально избегать загибов трубы, колен и так далее.
Ветреная погода
Когда на улице дует сильный ветер, возможно появление эффекта обратной тяги.
Просто говоря, под сильным напором воздушные массы могут изменить направление движения, и вместо вытяжки получится нагнетатель.
Плохое утепление шахты
При неправильном утеплении вентиляционной шахты при низкой температуре возможно быстрое остывание воздуха.
Как следствие, он не успевает достаточно высоко подняться, движение потока нарушается.
Из вышесказанного можно сделать вывод, что такой тип конструкции очень часто дает сбои. Поэтому существует тенденция к замене естественной вентиляции на принудительное проветривание.
Принудительная вентиляция
Ванная комната в частном или любом другом доме должна быть максимально чистой, проветриваемой. Но бывает такое, что при установке нового оборудования, такого как биде или душевая кабинка, естественной вентиляции становится недостаточно.
Появляется сырость, разрастается плесень, образуется эффект затхлости, застоя воздуха. Дополнительной неприятностью становится увеличение времени сушки вещей, а из ванной распространяется неприятный запах по всему дому.
Если появились подобные проблемы, то пришло время задуматься над установкой системы принудительной вентиляции в своем доме.
Система принудительной вентиляции мало отличается от естественной. Обе предполагают практически идентичные расчеты каналов для притока и оттока воздушных масс.
Основным отличием является наличие устройства, обеспечивающего прокачку воздуха по шахте. Как правило, для этого используется обычный вентилятор, вмонтированный в шахту, сопоставимый с ней по диаметру.
Такой подход позволяет избавиться от большей части проблем, связанных с самотечной системой. Значительно снижается зависимость работы от погодных условий, состояния вентиляционной шахты, а также сглаживаются незначительные ошибки, допущенные при монтаже каналов.
Типы устройств для принудительной вентиляции
основные виды вентиляторов
Существует много разновидностей принудительного проветривания. Здесь все сугубо индивидуально, зависит от проекта дома.
Но, так или иначе, монтаж начинается с расчета необходимой мощности, выбора типа оборудования. Также следует учесть, каким образом установка будет запускаться.
Для начала нужно ознакомиться с видами вытяжных устройств применяемых в ванной и туалете:

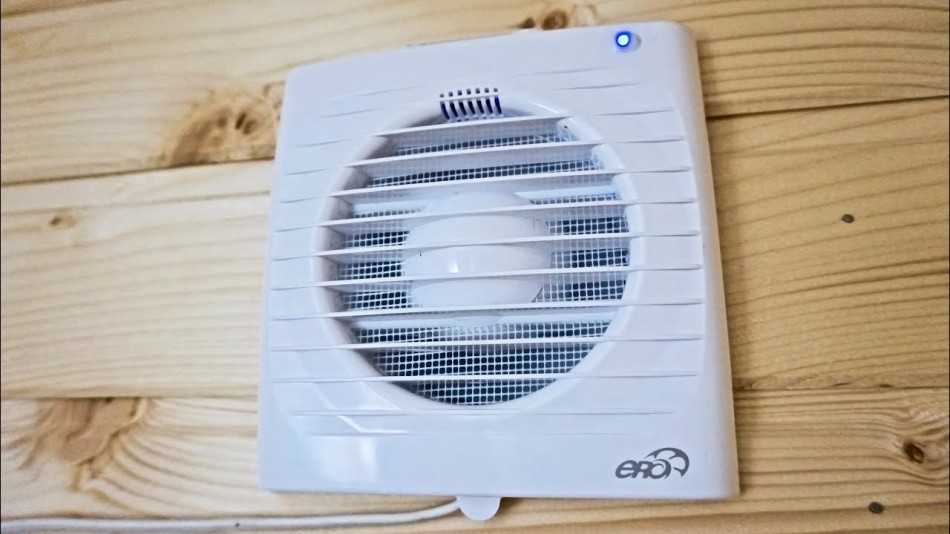

- Осевой вентилятор – самый простой и дешевый тип конструкции. Позволяет выполнить монтаж буквально за 20 минут.

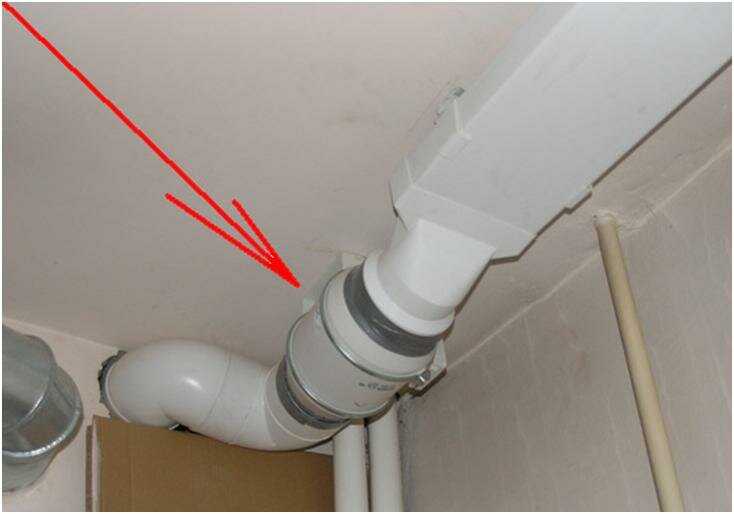

- Центробежный вентилятор – дороже, сложнее осевого. Основным плюсом является повышенная мощность, большой ресурс.
- Приточно-вытяжные рекуператоры – самая дорогая и сложная система. В зависимости от производителя и конструкции могут потребовать дополнительных усилий, знаний технологии монтажа. Их особенность – осуществление притока свежего и забора старого воздуха из помещения. Дополнительной опцией является подогрев входящего потока до необходимой температуры.
Позволяет выполнить монтаж буквально за 20 минут.Вытяжка в ванной комнате в частном доме может выполняться несколькими способами.
Установка вентилятора в систему естественной вентиляции
Это самый простой метод увеличения производительности. Для реконструкции потребуется лишь монтаж кулера для готовой шахты.
Последовательность выполнения действий начинается с демонтажа решетки, закрывающей начало канала.
Далее следует снять размеры отверстия, подобрать необходимую модель вентилятора. При этом учитывается рабочая мощность двигателя, вид конструкции.
После выбора и покупки оборудования выполняется непосредственно его монтаж, присоединение его к электрической проводке. На конечном этапе закрывается декоративная решетка, и оборудование вентиляции принудительного типа закончено.
Монтаж принудительной вентиляции с нуля
Когда устройства вытяжки изначально нет совсем и нужно начинать работы с чистого листа, не стоит пугаться. Зачастую сделать это гораздо легче, чем переделывать старую систему.
Сначала определяется способ монтажа – через стену или сквозь отверстие в потолке.
Для этого нужно высчитать, какой тип будет максимально эффективным, удобным.

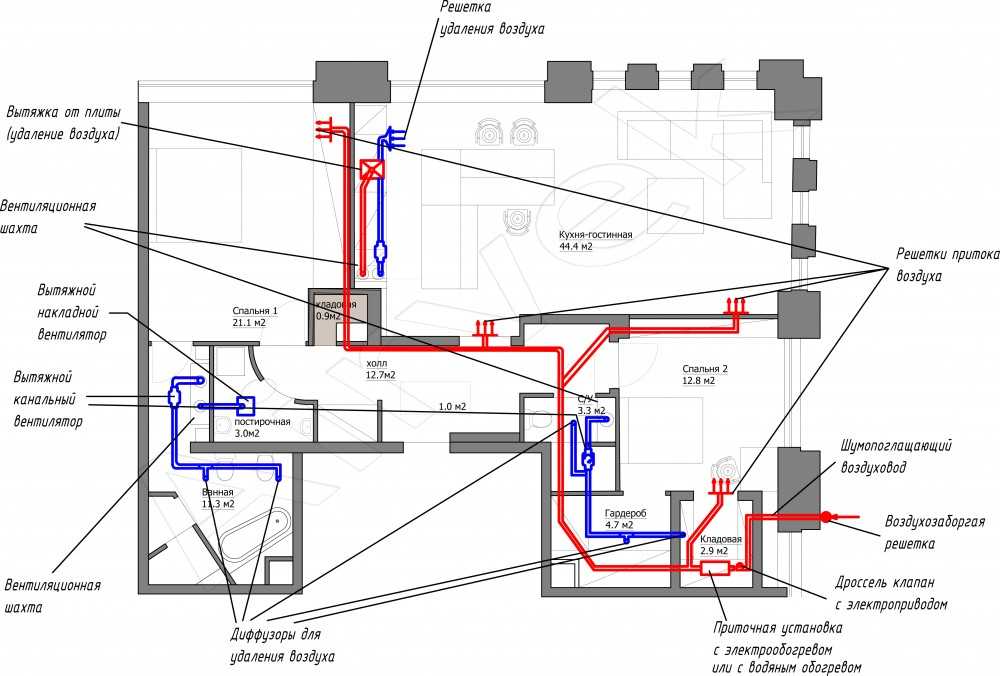

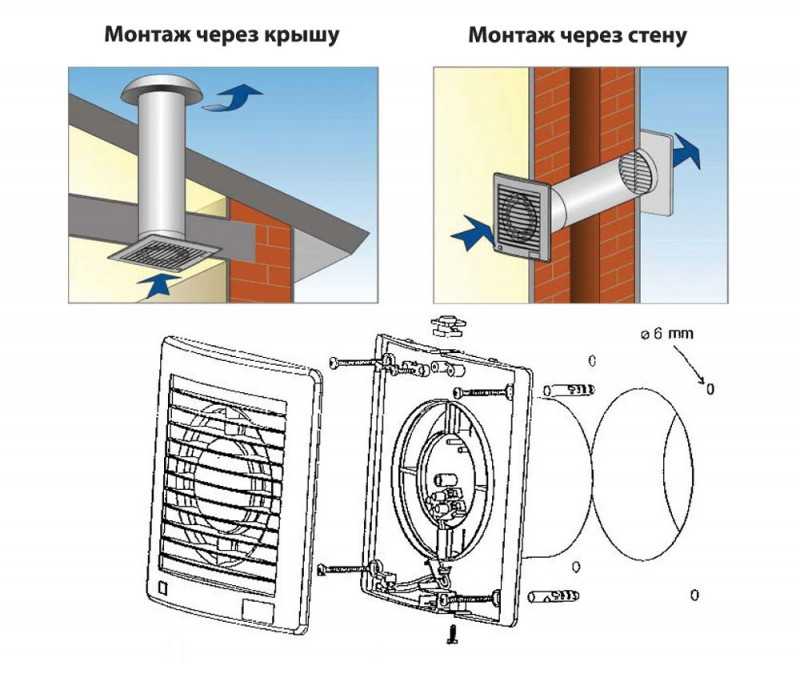

Способы монтажа вентиляционного канала
Первым делом, независимо от типа установки, определяется требуемая мощность, размеры отверстия под установку шахты и вентилятора. При выборе потолочной проводки канала в потолке делается отверстие под будущую шахту.

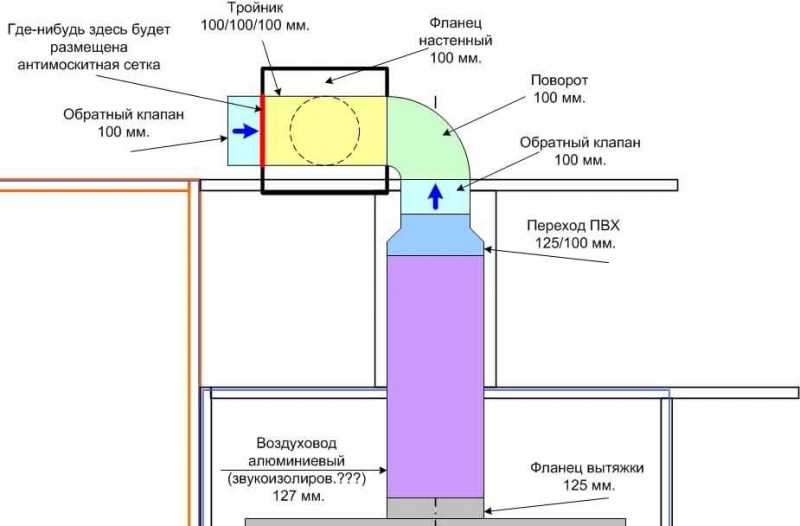

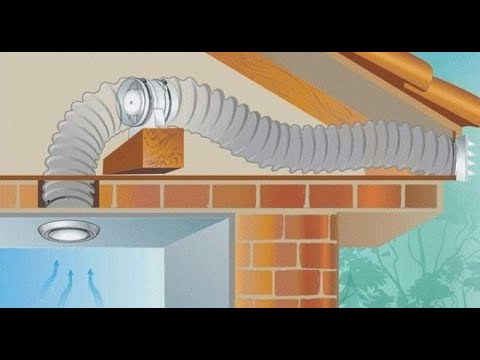

Далее она монтируется. На чердаке обустраивается отдельный вывод под воздухопровод с выходом на улицу. После подготовительных работ устанавливается вентилятор, подключается к электрической сети. Определяется метод включения/выключения кулера.
После обеспечения оттока нужно организовать стабильный приток воздуха. Иначе вентиляция будет неэффективной, и все старания будут напрасны.
Обеспечивается приток свежего воздуха путем проделывания отверстий в дверном полотне. Рекомендуется делать это внизу двери, на расстоянии 2-5 см от пола. Также возможен вариант создания вентиляционной щели. Для этого делается зазор между дверью и полом высотой 2-3 см.

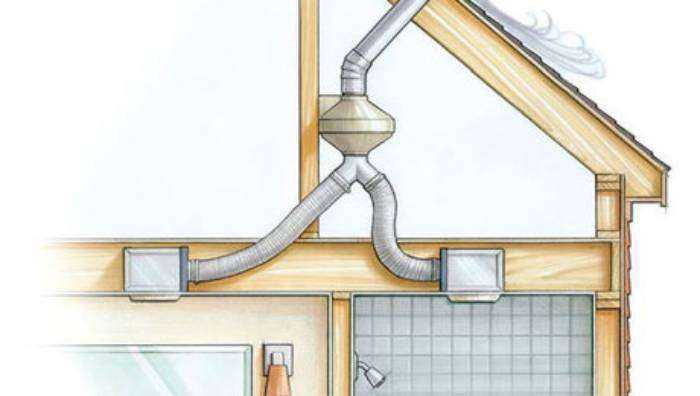

Примечание. В частном доме вытяжка для ванной и туалета может устанавливаться общая. Это значительно сэкономит ресурсы и время.
Отдельно стоит упомянуть, что бывают устройства, позволяющие сделать гибрид принудительной и естественной вентиляции. Они представляют собой, как правило, корпус с вмонтированным прибором с лопастями и дополнительными решетками, которые позволяют воздушным массам двигаться естественным путем.
Особенности вентиляции санузла в деревянном доме
Дома, построенные из натурального дерева, отлично пропускают воздух, обладают особенностью отдавать или забирать влагу.
Но несмотря на это, вентиляция санузла в деревянном доме является очень важной частью всей конструкции, ведь при повышенной влажности в ванной и санузле существует прямая угроза появления грибка, плесени. Помимо этого, возможно прогнивание несущих конструкций, что может привести к разрушению дома.
Устройство вентиляции деревянного дома рассчитывается, исходя из таких данных:
- Максимальная скорость потока не должна превышать 0,3 м/сек.
- Относительная влажность допустима до 65%.
- Температура воздуха внутри помещения должна быть в пределах +25 °С летом и +18 °С зимой.
- Вентиляция в ванной комнате в деревянном доме должна иметь проточность 25 м³/час для раздельной системы и 50 – 70 м³/час для совмещенного санузла.
- Проверка работоспособности вентиляции и устранение неполадок.
- Полноценно работающая вентиляция в ванной комнате и туалете частного дома обеспечивает защиту помещения от сырости и разрушения, а людей — от болезней, связанных с развитием грибков и плесени.
Для проверки работоспособности обычно применяется два проверенных метода:
- Нужно поднести зажженную спичку к решетке вентиляции. При нормальной работе пламя значительно отклоняется в сторону потока воздуха.
- Поднести к вентиляционному отверстию обрывок тонкой бумаги. В случае полноценного функционирования системы бумага прилипает к решетке.
Если этого не происходит, значит, налицо проблемы с тягой в вентиляционной шахте.
Здесь причин может быть несколько, начиная от засора и заканчивая неудачной установкой или расчетом системы. Устраняется неисправность путем чистки шахты или перестройкой всей вентиляции.
Примечание. Зачастую при неисправности пассивной вентиляции в систему устанавливается вентилятор принудительного проветривания, и проблема решается.
В заключение
Сделать вентиляцию частного дома своими руками непросто. Для этого нужно тщательно просчитать все технические детали, учесть особенности каждой комнаты.
Отдельно следует произвести расчеты вентиляции для помещения санузла. Но только выполнив все условия, приложив много стараний, можно добиться качественного проветривания жилья и уберечь его от плесени и распространения грибка.
Вентиляция в ванной и туалете частного дома своими руками
Есть в частном доме несколько помещений, где обязательно устанавливается вытяжка. Это кухня, ванная, туалет, кладовка и котельная. Рассмотрим в этой статье, какие требования предъявляются в частном доме вентиляции в ванной и туалете, и определимся с видами схем отвода воздуха из этих комнат.
Содержание
- Варианты вентиляции для ванны и туалета частного дома
- Естественная
- Принудительная
- Особенности системы
- Что нужно рассчитать и проектировать
- Как сделать вентиляцию в санузле своими руками
- С помощью вытяжного вентилятора
- С помощью приточного клапана
- Сложные системы вентиляции
Варианты вентиляции для ванны и туалета частного дома
В принципе, к вентиляции для ванной и туалета в частном доме надо относиться точно так же, как и к любому другому помещению. Правда, есть у этих комнат свой собственный норматив воздухообмена, который определяется величиною 25 м³/час в независимости от объема пространства. При этом если санузел является совмещенным, тогда данный показатель увеличивается вдвое, то есть 50 м³/час.
Во всем остальном это обычные комнаты, в которых можно обустроить естественную или принудительную вентиляцию. Рассмотрим их по отдельности.
Естественная
Естественная вентиляция — это свободный поток воздуха, который перемещается за счет физических законов, где в основе лежит движение воздушных масс в противоположных направлениям в зависимости от их температуры.
То есть, теплый поднимается к потолку, холодный опускается к полу.
На этом и строится вентиляция санузла. То есть, в стену помещения в процессе строительства закладывается труба или сооружается отдельный вентиляционный короб из бетонных блоков, в которые делается врезка в виде отвода. Через него и будет происходить отток теплого воздуха по воздуховодам. Отвод производится через крышу на улицу.
Конечно, без пополнения воздуха внутри ванной или туалета движение невозможно, поэтому необходима приточная магистраль, через которую воздух будет попадать в эти комнаты. Обычно никакого специального устройства для этого в помещениях не делается. Приток воздуха происходит через неплотности в конструкции входной двери. А сам воздух поступает через приточные каналы, расположенные в смежных помещениях. Вот так работает естественная вентиляция в туалете и ванной.
Принудительная
Принудительная вентиляция туалета и ванной – это все тот же вентиляционный стояк, в который устанавливается вентилятор.
Это может быть обычный бытовой вытяжной прибор или более сложный в виде канальной конструкции, то есть труба с установленным внутрь вентилятором.
Необходимо отметить, что именно эта система чаще всего и монтируется в частных домах. К тому же она не требует особых затрат. Да и сам монтаж принудительной вентиляции данного типа не очень сложен. Для этого надо просто на стену, где расположен вентиляционный канал, установить и закрепить бытовой вытяжной вентилятор. Крепится он на четыре самореза, которые своими руками вкрутить не составит большого труда. Основная и более сложная задача – это подключить вентилятор к розетке. Длины питающего провода может не хватить, поэтому его просто удлиняют.
Есть в питании вентилятора электрическим током одна хитрость. Работать этот прибор должен не всегда. Чаще его включают, когда посещают туалет или ванную, поэтому делают синхронное включение вентилятора с освещением комнат. То есть, зашли в ванную, включили освещение, тут же автоматически включается и вентилятор.
И, наоборот, с выключением. Схема несложная, разобраться и подключить ее небольшая проблема.
И еще один момент, который касается производительности выбираемого прибора. Он должен соответствовать нормативам воздухообмена в этих двух помещениях. Во всяком случае, показатель не должен быть меньше объема отводимого воздуха. То есть, производительность вентилятора не должна быть меньше 25 м³/час для туалета и ванной по отдельности, и 50 м³/час для санузла.
Особенности системы
Каких-то серьезных особенностей вентиляционной системы в ванной и туалете нет. Как уже было сказано, это прямой стояк от комнат через крышу на улицу. Чаще они объединяются в один стояк, а в помещения вводится горизонтальный канал с выводом на стену. В него и устанавливается вентилятор.

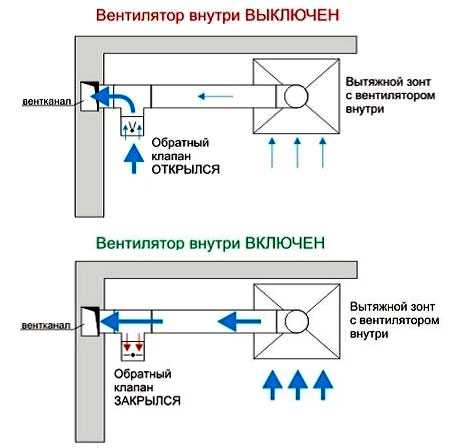

Если вентиляция санузла в частном доме соединяется с кухонным вытяжным каналом, то лучше использовать вытяжную технологию. Это когда вентилятор устанавливается не на каждый канал внутри каждого помещения, а один на весь стояк, к которому подключаются все магистрали.
Что нужно рассчитать и проектировать
Сделать вентиляцию в ванной и туалете – это не просто установить стояки с выходом на улицу. Это точный расчет системы воздуховодов, в основном это касается их диаметра. К примеру, труба круглого сечения диаметром 150 мм обеспечивает естественный отвод воздуха в размере 30 м³/час. То есть, отдельно для ванной или для туалета ее монтаж будет достаточным. Для объединенного санузла этой производительности не хватит.
То есть, любая величина элементов системы вентиляции должна соответствовать нормативам воздухообмена. На этом показателе зацикливаются все расчеты и проекты.
Что касается проектирования, то тут сложности лишь в том, что не всегда система вентиляции туалета и ванной – это вертикальные стояки. Нередко приходится устанавливать общую систему со сложной схемой разводки, куда врезаются отводы от двух помещений. Обычно так поступают, если в доме устанавливается приточно-вытяжная вентиляция.
Как сделать вентиляцию в санузле своими руками
Сделать вентиляцию в частном доме своими руками – это в первую очередь определиться, где это помещение расположено относительно других комнат.
Здесь вариантов много, но самый удобный вариант, если их стена внешняя. Для естественной вентиляции надо просто сделать в стене отверстие под воздуховод, установить его туда с выводом на улицу и подсоединить его к вертикальному стояку, который собрать своими руками. Стояк должен быть поднят выше крыши на 1 м, и его придется теплоизолировать. Если делается принудительная вентиляция, то со стороны комнаты надо установить на стену оконный или канальный вентилятор.
Если такой стены у туалета и ванной нет, тогда придется вести воздуховод через другие комнаты. Обычно это делают через кухню, объединяя общую систему в одну. То есть, от туалета и ванной ведется горизонтальный участок воздуховода под потолком через кухню, к которому подсоединяют отвод и для кухонного пространства. Воздуховод выводят через кухонную стену на улицу. После монтажа можно сделать декорирование вентиляции с помощью коробов из пластика, дерева, гипсокартона.
С помощью вытяжного вентилятора

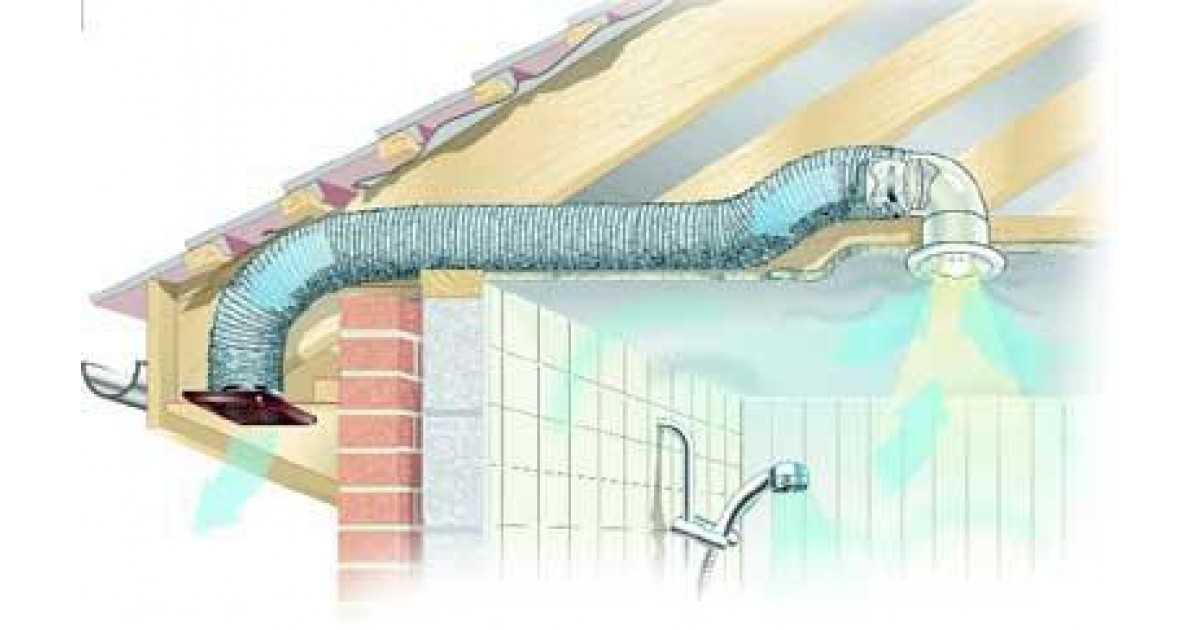

Если делается принудительная схема вытяжной вентиляции, тогда вентилятор устанавливается снаружи общей магистрали.
Если естественная, тогда воздуховод выводится на улицу выше конька кровли.
Здесь важно правильно выбрать тип вентиляторной установки. По понятным причинам это не может быть накладная конструкции. Здесь подойдет или канальный вид, или радиальный, или крышной. Самый простой в плане установки – канальный вентилятор. Он просто вставляется в стену, а уже к нему присоединяются воздуховод от горизонтального участка, прошедший по кухне, с другой стороны небольшой высоты стояк. Хотя и здесь лучше вывод сделать выше крыши, чтобы неприятные запахи не просачивались обратно в дом.
Монтировать воздуховоды просто, потому что они собираются или по принципу раструбной системы (одна в одну), или при помощи специальных переходников на хомуты или на герметик. Канальный вентилятор просто вставляется в стену, ни к чему не прикрепляясь. Единственное, что надо сделать, это запенить пространство между стеной и трубой.

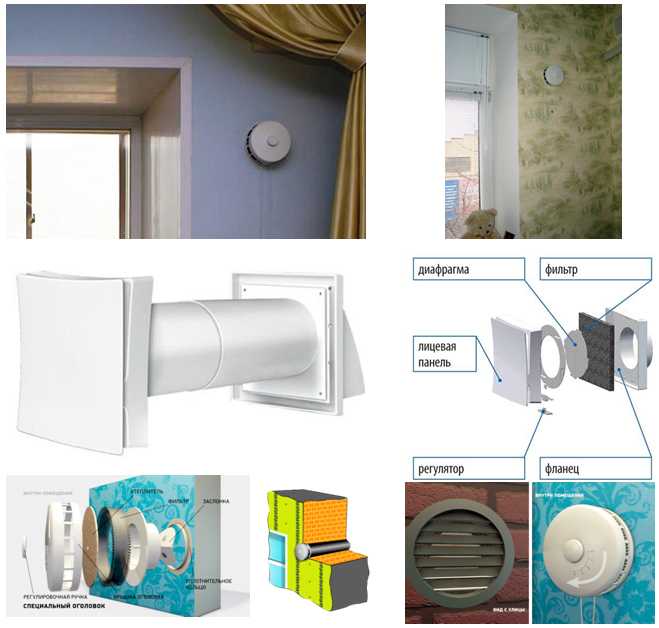

С помощью приточного клапана

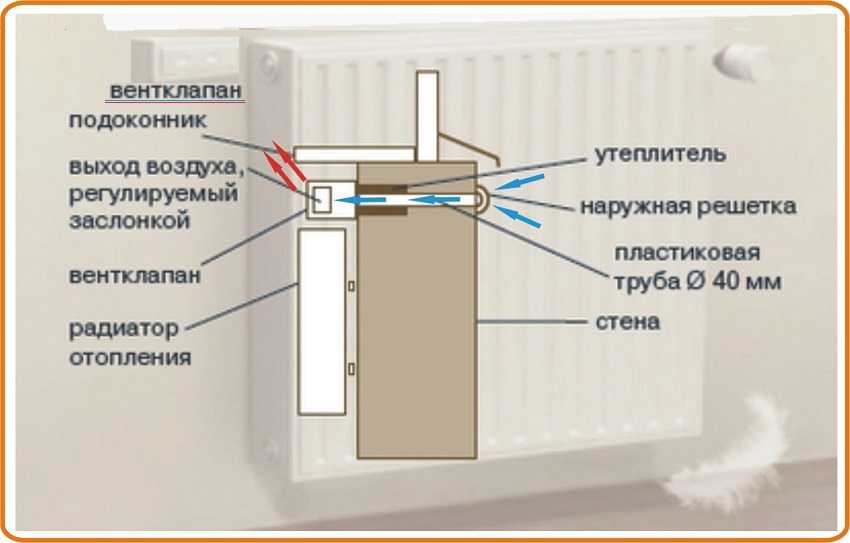

Приточный клапан – это труба в стене, закрытая с внешней стороны сеткой, а с внутренней фильтром.
Получается так, что воздух просто проходит по трубе, попадая в помещение ванной или туалета в частном доме. Неплохой вариант, но лучше выбирать клапаны с регулятором зазора и утеплителем внутри трубы. Этот вариант дает возможность регулировать подачу притока свежего воздуха через стену.
Понятно, что сам клапан вопроса воздухообмена не решает. Он предназначен именно для прямого попадания воздуха с улицы внутрь помещения. Отток все равно производится через установленный стояк. А сам воздушный клапан устанавливается точно так же, как канальный вентилятор. То есть высверливается в стене сквозное отверстие, куда прибор и вставляется. И также зазор между ним и стеной заполняется монтажной пеной. Никаких крепежей. То есть, самое сложное в его монтаже – сверление отверстия.

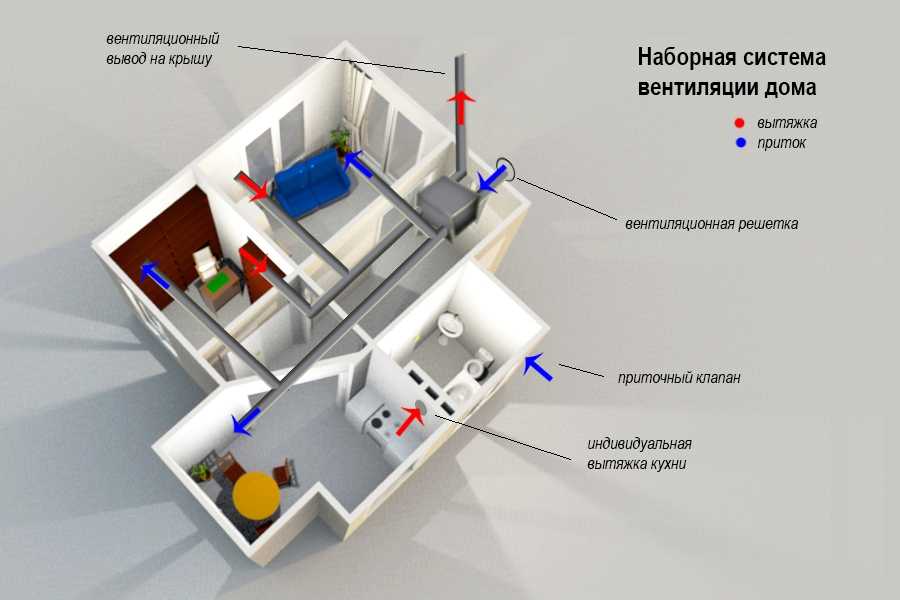

Сложные системы вентиляции
Отдельные системы сложного типа в ванной и туалете частного дома не используются. То есть, специально для отдельно взятых комнат нет вентиляционных систем. Сложные могут быть установлены на весь дом с подключением в схему туалета и ванной.
При этом конструкция может быть очень сложной: с фильтрацией, гасителями шумов, рекуператорами, с помощью которые нагревается приточный воздух. В некоторые модели производители добавляют калориферы электрические или водяные.
Это на самом деле сложные по схеме и количеству оборудования вентиляционные системы. Но надо отдать должное, что они на сегодняшний день являются и самыми эффективными. Их конструкция – это блок, в котором располагаются все вышеобозначенные приборы, и сеть разбросанных по всему дому воздуховодов как для приточного участка, так и для вытяжного. Обычно блок устанавливается на чердаке, здесь же собирается схема вентиляционных труб с вводом в комнаты через потолок.
Такие системы сложны для сборки своими руками. Поэтому их монтажом занимаются профессионалы. Хотя производители уверяют, что их конструкции собираются по модульному принципу, как большой конструктор.
Глава 15: Выхлопные системы, Жилищный кодекс для одно- и двухквартирных жилых домов Техасской программы промышленного жилья и зданий
Жилой кодекс для одно- и двухквартирных жилых домов Техасской промышленной жилищной программы и зданий
Принят с поправками :
Примечание для пользователя: Предложения по изменению кода в этой главе будут рассмотрены Комитетом по разработке норм IRC-Сантехника и механика в течение цикла разработки норм 2015 года (Группа A).
См. объяснение на стр. iv.
M1501.1 Выпуск наружу
Воздух, удаляемый каждой механической вытяжной системой, должен выбрасываться наружу в соответствии с Разделом M1506.3. Воздух не должен выбрасываться на чердак, софит, коньковый люк или подполье.
Исключение: общедомовая вентиляция типа чердак вентиляторы, выходящие в чердачное помещение жилых единиц имеющих частные чердаки .
M1502.1 Общие положения
Выпуск воздуха из сушилок для белья должен производиться в соответствии с инструкциями производителя.
M1502.2 Независимые вытяжные системы
Вытяжные системы сушилки должны быть независимыми от всех других систем и должны отводить влагу наружу.
Исключение: Этот раздел не применяется к , перечисленным , и , маркированным , конденсационным сушилкам для белья (без воздуховодов).
Upcodes Диаграммы
M1502.3 Окончание воздуховода
Вытяжные воздуховоды должны заканчиваться снаружи здания. Заделка выхлопного канала должна соответствовать инструкциям производителя осушителя по установке. Если в инструкциях изготовителя не указано место соединения, вытяжной канал должен заканчиваться на расстоянии не менее 3 футов (914 мм) в любом направлении от отверстий в зданиях. На концах дымохода должен быть установлен обратный клапан. Не допускается установка экранов на конце воздуховода.
Upcodes Diagrams
M1502.4 Выпускные каналы осушителя
Выпускные каналы осушителя должны соответствовать требованиям разделов M1502.4.1–M1502.4.7.
Upcodes Схемы
M1502.4.1 Материал и размер
Выхлопные каналы должны иметь гладкую внутреннюю поверхность и быть изготовлены из металла толщиной не менее 0,0157 дюйма (0,3950 мм) (калибр № 28). Воздуховод должен иметь номинальный диаметр 4 дюйма (102 мм).
M1502.4.2 Установка воздуховодов
Выхлопные воздуховоды должны поддерживаться с интервалами, не превышающими 12 футов (3658 мм), и должны быть закреплены на месте. Вставной конец воздуховода должен проходить в соседний воздуховод или фитинг в направлении потока воздуха. Стыки выхлопных каналов должны быть герметизированы в соответствии с Разделом M1601.4.1 и должны быть закреплены механически. Воздуховоды не должны соединяться винтами или подобными крепежными элементами, выступающими внутрь воздуховода более чем на 1 / 8 дюймов (3,2 мм).
M1502.4.3 Переходной воздуховод
Переходные воздуховоды, используемые для соединения осушителя с вытяжной системой воздуховодов , должны иметь одинаковую длину, которая указана в в списке и с маркировкой в соответствии с UL 2158A. Длина переходных каналов не должна превышать 8 футов (2438 мм). Переходные каналы не должны быть скрыты внутри конструкции.
M1502.4.4 Вентиляторы с вытяжным каналом сушилки
Силовые вентиляторы с вытяжным каналом бытовой сушилки должны соответствовать UL 705 для использования в системах вытяжных каналов сушилки. Силовой вентилятор вытяжного канала осушителя должен быть установлен в соответствии с инструкциями производителя.
M1502.4.5 Длина воздуховода
Максимально допустимая длина выпускного воздуховода определяется одним из методов, указанных в разделах M1502.4.5.1–M1502.4.5.3.
M1502.4.5.1 Указанная длина
Максимальная длина вытяжного канала должна составлять 35 футов (10 668 мм) от соединения с переходным каналом от осушителя к выходному терминалу. При использовании фитингов максимальная длина вытяжного канала должна быть уменьшена в соответствии с таблицей M1502.4.5.1. Максимальная длина вытяжного канала не включает переходный канал.
| ФИТИНГ ВЫТЯЖНОГО КАНАЛА СУШИЛКИ ТИПА | ЭКВИВАЛЕНТНАЯ ДЛИНА |
| Колено радиусом 4 дюйма, изогнутое под углом 45 градусов | 2 фута 6 дюймов |
| Колено радиусом 4 дюйма, изогнутое под углом 90 градусов | 5 футов |
| Гладкое колено с радиусом 6 дюймов и углом 45 градусов | 1 фут |
| радиус 6 дюймов гладкий 9Колено 0 градусов | 1 фут 9 дюймов |
| Гладкое колено с радиусом 8 дюймов и углом 45 градусов | 1 фут |
| Гладкое колено с радиусом 8 дюймов и углом 90 градусов | 1 фут 7 дюймов |
| радиус 10 дюймов, гладкий, колено 45 градусов | 9 дюймов |
| Гладкое колено с радиусом 10 дюймов и углом 90 градусов | 1 фут 6 дюймов |
Для системы СИ: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм, 1 градус = 0,0175 рад.
M1502.4.5.2 Инструкции производителя
Размер и максимальная длина вытяжного канала должны определяться инструкциями производителя осушителя по установке. Должностному лицу по кодам должна быть предоставлена копия инструкций по установке для марки и модели сушилки при проверке скрытности. При отсутствии расчетов эквивалентной длины фитинга от производителя сушилки для белья следует использовать таблицу M1502.4.5.1.
M1502.4.5.3 Вытяжной канал осушителя Вентилятор
Максимальная длина вытяжного канала определяется в соответствии с инструкциями изготовителя вытяжного вентилятора осушителя.
M1502.4.6 Обозначение длины
Если эквивалентная длина вытяжного канала превышает 35 футов (10 668 мм), эквивалентная длина выхлопного канала должна быть указана на постоянной этикетке или бирке. Этикетка или бирка должны располагаться в пределах 6 футов (1829 мм) от соединения выхлопного канала.
M1502.4.7 Требуется вытяжной канал
Если предусмотрено место для сушилки для белья, должна быть установлена система вытяжных каналов .
Если сушилка для белья не установлена во время проживания, вытяжной канал должен быть закрыт крышкой или заглушкой в месте, где он начинается, и обозначен и помечен как «будущее использование».
Исключение: Если конденсационная сушилка для белья , внесенная в список , установлена до заселения здания.
M1502.5 Требуется защита
Защитные экранирующие пластины должны быть размещены там, где гвозди или шурупы после отделки или других работ могут проникнуть в выпускной канал сушилки для белья. Защитные пластины должны быть размещены на обработанной поверхности элементов каркаса, если расстояние между воздуховодом и обработанной поверхностью элемента каркаса составляет менее 1 1 / 4 дюймов (32 мм). Защитные защитные пластины должны быть изготовлены из стали, иметь минимальную толщину 0,062 дюйма (1,6 мм) и должны выступать не менее чем на 2 дюйма (51 мм) над подошвенными пластинами и под верхними пластинами.
Upcodes Diagrams
M1503.
1 ОбщееИсключение: При установке в соответствии с инструкциями изготовителя, а также при механическом или естественном вентиляция предусмотрена иным образом, внесена в список и с маркировкой Вытяжные шкафы без воздуховодов не должны выбрасываться наружу.
M1503.2 Материал воздуховодов
Воздуховоды, обслуживающие вытяжки, должны быть изготовлены из оцинкованной стали, нержавеющей стали или меди.
Исключение: Воздуховоды для домашней кухни Приборы , оборудованные вытяжными системами с нисходящей тягой, разрешается изготавливать из труб и фитингов из ПВХ сортамента 40 при условии, что установка соответствует всем следующим требованиям:
- Воздуховод устанавливается под бетонную плиту, залитую на уклоне.
- Траншея под полом, в которую устанавливается воздуховод, полностью засыпается песком или гравием.
- Воздуховод из ПВХ выступает не более чем на 1 дюйм (25 мм) над поверхностью бетонного пола внутри помещения.
- Воздуховод из ПВХ выходит за пределы здания не более чем на 1 дюйм (25 мм) выше уровня .
- Воздуховоды из ПВХ клеятся на растворитель.
M1503.3 Кухонная вытяжка
Если бытовые кухонные приборы оборудованы вытяжными зонтами или вытяжными системами с нисходящей тягой, размеры вентиляторов должны соответствовать Разделу M1507.4.
M1503.4 Требуемый добавочный воздух
Вытяжные системы, способные откачивать более 400 кубических футов в минуту (0,19 м 3 /с), должны механически или естественным образом снабжаться добавочным воздухом со скоростью, приблизительно равной скорость отработанного воздуха. Такие системы подпиточного воздуха должны быть оборудованы не менее чем одной заслонкой.
Каждая заслонка должна быть гравитационной заслонкой или заслонкой с электрическим приводом, которая автоматически открывается при работе выхлопной системы. Заслонки должны быть доступны для осмотра, обслуживания, ремонта и замены без демонтажа постоянной конструкции или любых других воздуховодов, не подсоединенных к проверяемому, обслуживаемому, ремонтируемому или заменяемому клапану.
M1503.4.1 Расположение
Кухонный вытяжной подпиточный воздух должен выпускаться в то же помещение, в котором расположена вытяжная система, или в помещения или системы воздуховодов , сообщающиеся через одно или несколько постоянных отверстий с помещением, в котором находится выхлопная система. Такие постоянные отверстия должны иметь чистую площадь поперечного сечения не менее требуемой площади отверстий для подачи свежего воздуха.
M1504.1 Установка микроволновой печи над кухонным прибором
Установка , указанных и , помеченных Приготовление , или микроволновая печь, на , перечисленные и , помеченные Приготовление и инструкции производителя по установке.
Микроволновая печь должна соответствовать UL 923.
M1505.1 General
Бытовые бройлеры с открытым верхом должны иметь металлический вытяжной колпак толщиной не менее 0,0157 дюйма (0,39 дюйма).50 мм) (калибр № 28) с зазором 1 / 4 дюйма (6,4 мм) между кожухом и нижней частью горючих материалов или шкафов. Между варочной поверхностью и горючим материалом или корпусом должен сохраняться зазор не менее 24 дюймов (610 мм). Вытяжка должна быть не менее ширины бройлерной установки, охватывать всю установку, выходить наружу и быть оборудована обратным клапаном или другими средствами для контроля инфильтрации/экфильтрации, когда она не используется. Бройлеры со встроенной вытяжной системой и в списке и с маркировкой для использования без вытяжного колпака, не обязательно иметь вытяжной колпак.
M1506.1 Конструкция воздуховода
Если конструкция вытяжного воздуховода не указана в данной главе, конструкция должна соответствовать главе 16.
Исключение: длина воздуховода не должна ограничиваться, если система воздуховодов соответствует проектным критериям производителя или если скорость потока установленного вентиляционного оборудования проверяется установщиком или утвержденной третьей стороной с использованием вытяжного колпака, сетки потока или других средств измерения расхода воздуха. устройство.
| ТИП КАНАЛА | ГИБКИЙ КАНАЛ | ГЛАДКОСТЕННЫЙ ВОЗДУХОВОД | ||||||||||||||
| Номинальный расход воздуха вентилятора (куб. фут/мин при 0,25 дюйма водяного столба a ) | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Диаметр b (дюймы) | Максимальная длина c, d, e (футы) | |||||||||||||||
| 3 | х | х | х | х | х | х | х | х | 5 | х | х | х | х | х | х | х |
| 4 | 56 | 4 | х | х | х | х | х | х | 114 | 31 | 10 | х | х | х | х | х |
| 5 | НЛ | 81 | 42 | 16 | 2 | х | х | х | НЛ | 152 | 91 | 51 | 28 | 4 | х | х |
| 6 | НЛ | НЛ | 158 | 91 | 55 | 18 | 1 | х | НЛ | НЛ | НЛ | 168 | 112 | 53 | 25 | 9 |
| 7 | НЛ | НЛ | НЛ | НЛ | 161 | 78 | 40 | 19 | НЛ | НЛ | НЛ | НЛ | НЛ | 148 | 88 | 54 |
| 8 и выше | НЛ | НЛ | НЛ | НЛ | НЛ | 189 | 111 | 69 | НЛ | НЛ | НЛ | НЛ | НЛ | НЛ | 198 | 133 |
Для SI: 1 фут = 304,8 мм.
- Номинальный расход воздуха вентилятора должен соответствовать ANSI/AMCA 210-ANSI/ASHRAE 51.
- Для воздуховодов некруглой формы диаметр рассчитывается как четыре произведения площади поперечного сечения на периметр.
- В этой таблице предполагается, что колена не используются. Пятнадцать футов допустимой длины воздуховода должны быть вычтены из каждого колена, установленного на участке воздуховода.
- NL = длина воздуховода данного размера не ограничена.
- X = не разрешено. Любая длина воздуховода такого размера с предполагаемыми поворотами и фитингами будет превышать номинальное падение давления.
M1506.3 Выпускные отверстия
Выпускные отверстия должны заканчиваться на расстоянии не менее 3 футов (914 мм) от границ собственности; 3 фута (914 мм) от работающих и неработающих отверстий в здании и 10 футов (3048 мм) от механических воздухозаборников, за исключением случаев, когда отверстие расположено на 3 фута (914 мм) выше воздухозаборника.
Отверстия должны соответствовать разделам R303.5.2 и R303.6.
M1507.1 Общие положения
Если предусмотрена местная вытяжка или общедомовая механическая вентиляция, оборудование должно быть спроектировано в соответствии с данным разделом.
M1507.2 Рециркуляция воздуха
Вытяжной воздух из ванных и туалетных комнат не должен рециркулироваться в пределах жилого помещения или в другую единицу жилого помещения , а должен выбрасываться непосредственно наружу. Вытяжной воздух из ванных и туалетных комнат не должен поступать на чердак , в подполье или другие помещения внутри здания.
M1507.3.1 Проект системы
Система вентиляции всего дома должна состоять из одного или нескольких приточных или вытяжных вентиляторов или их комбинации, а также соответствующих воздуховодов и средств управления. В качестве такой системы допускается использовать местные вытяжные или приточные вентиляторы. Наружные воздуховоды, подсоединенные к обратной стороне вентиляционной установки, должны рассматриваться как обеспечивающие приточную вентиляцию.
M1507.3.2 Элементы управления системой
Механическая система вентиляции всего дома должна быть снабжена элементами управления, позволяющими выполнять ручное управление.
M1507.3.3 Интенсивность механической вентиляции
Общедомовая система механической вентиляции должна непрерывно подавать наружный воздух с интенсивностью не ниже той, которая определена в соответствии с таблицей M1507.3.3(1).
Исключение: общедомовой механической системе вентиляции разрешается работать в прерывистом режиме, если система имеет средства управления, позволяющие работать не менее чем на 25 процентов каждого 4-часового сегмента, и интенсивность вентиляции указана в таблице M1507.3.3(1) умножается на коэффициент, определенный в соответствии с таблицей M1507.3.3(2).
| ЖИЛАЯ ЕДИНИЦА ПЛОЩАДЬ ЭТАЖА (квадратный фут) | КОЛИЧЕСТВО СПАЛЬНИ | ||||
| 0 — 1 | 2 — 3 | 4 — 5 | 6 — 7 | > 7 | |
| Расход воздуха в кубических футах в минуту | |||||
| < 1500 | 30 | 45 | 60 | 75 | 90 |
| 1 501 — 3 000 | 45 | 60 | 75 | 90 | 105 |
| 3 001 — 4 500 | 60 | 75 | 90 | 105 | 120 |
| 4 501 — 6 000 | 75 | 90 | 105 | 120 | 135 |
| 6 001 — 7 500 | 90 | 105 | 120 | 135 | 150 |
| > 7 500 | 105 | 120 | 135 | 150 | 165 |
Для СИ: 1 квадратный фут = 0,0929 м 2 , 1 кубический фут в минуту = 0,0004719 м 3 /с.
| ПРОЦЕНТ ВРЕМЕНИ РАБОТЫ В КАЖДОМ 4-ЧАСОВОМ СЕГМЕНТЕ | 25% | 33% | 50% | 66% | 75% | 100% |
| Фактор a | 4 | 3 | 2 | 1,5 | 1,3 | 1,0 |
- Для значений времени работы системы вентиляции между указанными коэффициенты допускается определять интерполяцией.
- Экстраполяция за пределы таблицы запрещена.
M1507.4 Местная скорость вытяжки
Местная вытяжка должна быть спроектирована таким образом, чтобы иметь возможность выпускать минимальную скорость потока воздуха, определяемую в соответствии с таблицей M1507.
4.
| ОБЛАСТЬ, ПОДЛЕЖАЩАЯ ИСКЛЮЧЕНИЮ | СКОРОСТИ ВЫПУСКА |
| Кухни | 100 куб. футов в минуту прерывистый или 25 куб. футов в минуту непрерывный |
| Ванные комнаты-туалеты Комнаты | Производительность механической вытяжки 50 куб. футов в минуту прерывистая или 20 куб. футов в минуту непрерывная |
Для SI: 1 кубический фут в минуту = 0,0004719 м 3 /с.
Вентиляция в ванной: 9 простых способов улучшить ее
Фото: istockphoto.com
Ванная комната — самая влажная комната в вашем доме. Душевые с паром, туалеты со смывом, текущие раковины и случайные капли создают высокую влажность. А с большой влажностью возникают потенциальные проблемы: плесень и плесень, неприятный запах, отслаивающиеся обои, краска, которая легко отслаивается и царапается, и даже подъем или расщепление ламинированной фанеры.
К счастью, надлежащая вентиляция ванной комнаты может контролировать влажность и связанные с ней проблемы. Вот девять способов предотвратить чрезмерное накопление влаги в вашей ванной комнате.
Если в вашей ванной комнате нет окна, скорее всего, согласно строительным нормам вашего города требуется вентилятор для ванной комнаты. Эти вентиляторы вытягивают из помещения насыщенный влагой воздух, а также запахи из ванной комнаты и выводят их наружу. Вы найдете несколько типов на выбор, в том числе простые коробчатые вентиляторы, которые устанавливаются на потолке, комбинированные вентиляторы для ванных комнат / светильники, комбинированные вентиляторы для ванных комнат / светильники / обогреватели, а также настенные вентиляторы для ванных комнат для ситуаций, когда вам необходимо вентилировать вентилятор. через стену без особых воздуховодов. Чаще вентиляторы для ванных комнат выходят через воздуховод, идущий на крышу.
Свяжитесь со специалистом по ванным комнатам
Найдите лицензированных специалистов по дизайну и ремонту ванных комнат в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.
Найдите профессионалов сейчас
+Хотя большинство вентиляторов для ванных комнат довольно просты, некоторые из них имеют навороты, такие как датчики движения, которые включают устройство, когда вы входите в ванную, и выключают его, когда вы выходите. Некоторые устройства даже имеют функцию теплообмена, которая использует вентилируемый теплый воздух для нагрева поступающего более холодного воздуха, что предотвращает высасывание вентилятором тепла из вашего дома в зимние месяцы. Вы также найдете вентиляторы/светильники с декоративными шарами и отделкой, которые добавят немного стиля.
Не забудьте измерить вашу ванную комнату. Стандартные строительные нормы требуют полного воздухообмена — измерения движения воздуха из помещения, деленного на квадратные метры этого помещения — пять раз в час, но большинство подрядчиков и строительных экспертов считают, что на самом деле это немного мало, и рекомендуем выбирать вентилятор, обеспечивающий не менее восьми полных воздухообменов в час.
Однако не нужно возиться с калькулятором и математическими уравнениями; Как правило, вы приближаетесь к этой цели, выбирая вентилятор для ванной комнаты с производительностью в кубических футах в минуту (CFM), которая равна площади вашей ванной комнаты. Например, если площадь вашей ванной комнаты составляет 80 квадратных футов, вам нужен вытяжной вентилятор мощностью 80 кубических футов в минуту. Добавьте дополнительные 100 CFM, если в вашей ванной комнате есть гидромассажная ванна, чтобы компенсировать дополнительную влагу, выбрасываемую в воздух при волнении воды.
Если вы просто заменяете старый вентилятор для ванной комнаты на новый, этот проект подходит для самых практичных домашних мастеров, поскольку вы сможете использовать существующие вентиляционные отверстия и электрические соединения. Однако, если работа с электричеством вам не по душе, доверьте эту работу профессионалу. И вам понадобится профессионал, чтобы установить вентилятор в ванной комнате, в которой в настоящее время его нет, так как для этого проекта потребуется обширная электропроводка и установка вентиляционных отверстий, идущих на крышу.
Реклама
Не устанавливайте его не в том месте.Выбрав вытяжной вентилятор для ванной комнаты нужной мощности, установите его в нужном месте. В идеале ваш вентилятор должен быть рядом с ванной или душем, но не рядом с вентиляционным отверстием кондиционера/отопления, так как нагнетаемый воздух может создавать потоки, которые нарушают постоянный впуск влажного воздуха вентилятором в ванной комнате. А для надлежащей вентиляции ванной комнаты ваш вытяжной вентилятор должен выходить наружу, а не на чердак или в другую часть дома.
СВЯЗАННЫЕ С: 7 ошибок, которые не следует делать при ремонте ванной комнаты
Дайте вашему вентилятору поработать достаточно долго. Включите вытяжной вентилятор в ванной или душе и, что не менее важно, оставьте его включенным как минимум на 15 минут после того, как вы закончите, чтобы полностью проветрить помещение. Выключение вентилятора сразу после душа или ванны не дает устройству достаточно времени, чтобы выпустить весь пар из душа.
Если ваше утро очень беспокойное, рассмотрите возможность установки вытяжного вентилятора в ванной комнате с автоматическим датчиком влажности; эти устройства обнаруживают, когда уровень влажности слишком высок, и при необходимости включают и выключают вентилятор.
Фото: istockphoto.com
Не забудьте почистить вентилятор.Даже самый лучший вентилятор для ванной комнаты не может улучшить вентиляцию, если он забит пылью и грязью. Не реже двух раз в год проводите тщательную очистку вентилятора. Процесс прост:
- Отключите электрическую цепь в вашей ванной комнате, чтобы избежать риска поражения электрическим током.
- Снимите крышку вентилятора — большинство из них крепятся с помощью проволочных штифтов по бокам, которые сжимаются, чтобы освободить крышку.
- Используйте щетку для обивки или щелевую насадку на пылесосе, чтобы удалить пыль, паутину и другие загрязнения с вентилятора и его корпуса.
- Замените крышку вентилятора.
- Включите электричество.
Никогда не закрывайте глаза на потеки, капли и лужи. Мало того, что мокрый пол в ванной комнате опасен, но поверхность без луж также гарантирует, что полная ванна высохнет как можно быстрее в течение 15+ минут работы вентилятора, препятствуя росту спор плесени и грибка. Используйте впитывающий коврик для ванной и вытирайте любые лужи воды, которые вы заметите, как можно скорее.
СВЯЗАННЫЕ С: 8 способов защитить ванную от плесени
Фото: istockphoto.com
Не оставляйте дверь душа или занавеску закрытой. Если у вас есть дверь душа, оставьте ее открытой после того, как вы выйдете, чтобы вентилятор циркулировал по всему пространству, чтобы дверь душа, стены, пол и потолок высыхали быстрее. С другой стороны, если у вас есть занавеска, не оставляйте ее полностью отодвинутой в сторону после выхода. Сохранение пластика/ткани в основном ровной и устранение складок, удерживающих влагу, предотвратит размножение спор плесени и грибка.
