Как установить вытяжку над плитой: газовой, электрической
Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.
Установить на кухне вытяжку — мудрое решениеСодержание статьи
- 1 Как повесить вытяжку над плитой
- 2 Этапы монтажа
- 3 Крепление к стене навесной или купольной модели
- 4 Установка встроенной вытяжки в шкаф
- 5 Как подключить вытяжку к электричеству
- 6 Воздуховод для кухонной вытяжки
- 6.1 Размеры воздуховодов для вытяжек
- 6.2 Как крепить гофру к вытяжке и вентиляции
- 6.3 Как крепить воздуховод к стенам
- 7 Куда и как выводить воздуховод
- 7.
1 Как вывести на улицу - 7.2 Чтобы вытяжка не мешала естественной вентиляции в кухне
- 7.
1 Как вывести на улицуКак повесить вытяжку над плитой
При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:
- Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
- Над электрической значение чуть меньше — 65 см минимум.
Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.
Минимальная высота для установки вытяжек над газовой и электрической плитойКрепится вытяжка в зависимости от типа.
Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.
Этапы монтажа
Весь процесс установки и подключения можно разбить на несколько этапов:
Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.
Крепление к стене навесной или купольной модели
Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа.
Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.
Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.
Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.
Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая).
Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.
Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.
Установка встроенной вытяжки в шкаф
Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод.
Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.
Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.
Процесс подготовки шкафчика к установке вытяжкиТаким же образом проделываем отверстия в других полках.
Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.
После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.
Как подключить вытяжку к электричеству
Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.
Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.
Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.
Подключить вытяжку через клеммники ВагоЧасть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.
Воздуховод для кухонной вытяжки
Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:
Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.
Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.
Размеры воздуховодов для вытяжек
Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.
Размеры плоских ПВХ воздуховодов для вытяжекКак выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки.
Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.
С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.
Как крепить гофру к вытяжке и вентиляции
Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.
Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.
Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.
По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.
Как крепить воздуховод к стенам
Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.
Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.
Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.
Куда и как выводить воздуховод
Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.
Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточнойПравильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

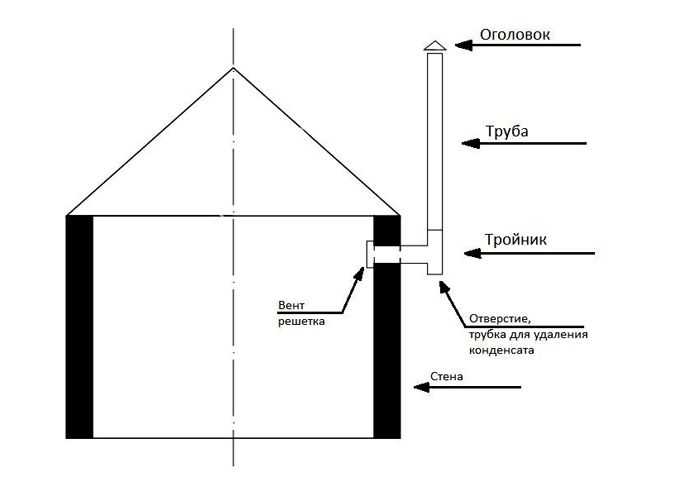

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.
Как вывести на улицу
Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.
Один из примеров установки вытяжки не кухне с выводом воздуха через стенуЧтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.
Так выглядит обратный или антивозвратный клапан для воздуховодовОбратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи.
Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.
Чтобы вытяжка не мешала естественной вентиляции в кухне
При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).
Антивозвратный клапан для нормальной естественной вентиляции в кухнеКак работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника.
Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.
Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.
Как работает вытяжка без отвода в вентиляцию?
Подключить кухонную вытяжку к общему каналу вентиляции не всегда возможно. Согласно новым Правилам пожарной безопасности подключать вытяжные приборы к системе естественной вентиляции в домах, оборудованных газовыми плитами, запрещено. Установленная вытяжка ухудшает работу естественной вентиляции, поэтому в квартире может скапливаться газ. В таких случаях необходимо выбирать модель вытяжки, работающую в режиме рециркуляции или решать проблему принципиально другими методами.
Классическое подключение вытяжек
В классическом варианте купольная вытяжка полностью оправдывает свое название.
В таких устройствах все поднимающиеся от плиты испарения собираются и отводятся за пределы кухни по специальным каналам. В качестве каналов используется штатная вентиляционная шахта и воздуховод, монтируемый по месту подключения вытяжки. Всасываемый воздух фильтруется, проходя через жироулавливающий фильтр. При подключении классической вытяжки требуется обязательная установка обратного клапана и обеспечение постоянного притока свежего воздуха.
Что делать, если подключиться невозможно?
Если подключится к вентиляционному каналу естественной вентиляции невозможно, значит нужно рассмотреть альтернативные варианты решения проблемы. Одним из них является отказ от газовой плиты. В этом случае все ограничения перестают работать.
Второй вариант – расширить вентиляционный канал или использовать адаптер с двумя выходами. В один из них подключают воздуховод вытяжки, а второй остается открытым для обеспечения естественного притока воздуха.
Третий вариант – выведение загрязненного воздуха в форточку или отдельное отверстие в стене.
Но, такой способ монтажа требует согласования с инстанциями, ответственными за пожарную безопасность здания.
И, наконец, четвертый, и самый правильный вариант – использовать вытяжку, работающую в режиме рециркуляции.
Режим рециркуляции
Рециркуляционная вытяжка работает по принципу замкнутого цикла. Подключение к стационарной системе вентиляции для таких устройств не требуется. Загрязненный воздух проходит две ступени очистки. Сначала он очищается от частичек жира, гари, других загрязнений, проходя через жироулавливающий фильтр. Затем воздух очищается от неприятных запахов, проходя через угольный фильтр. Очищенный воздух попадает обратно в помещение.
Угольный фильтр
Угольный фильтр изготавливается из пластика или синтетической ткани. В первом варианте он выполняется в виде пластиковой кассеты, имеющей круглую или прямоугольную форму. Внутри кассеты находится активированный уголь в виде порошка или гранул.
Во втором варианте фильтр представляет собой кусок плотного материала, пропитанного активированным углем.
Уголь является отличным адсорбентом. В его структуру входят аморфный углерод и кристаллы графита, атомы азота, кислорода и других веществ. Такая неоднородная структура обеспечивает высокую пористость, гарантирующую отличную фильтрацию. Между молекулами угольного фильтра и молекулами загрязнителей возникает межмолекулярное взаимодействие. Молекулы газов притягиваются к сорбенту и удерживаются на нем благодаря хемосорбции. Между ними происходит химическая реакция в результате которой образуется новое соединение, навсегда остающееся на фильтре.
Многофункциональные вытяжки Faber
Широкий ассортимент вытяжек Faber позволяет подобрать модель для любых требований и помещений. В каталоге бренда представлены купольные, наклонные, встраиваемые, островные, угловые, подвесные вытяжки. Большинство моделей могут работать как в режиме отвода воздуха, так и в режиме рециркуляции. Наличие нескольких скоростей работы и интенсивного режима позволяет эффективно использовать вытяжку в зависимости от используемых мощностей варочной поверхности.
В современных моделях вытяжек Faber используется инновационный угольный фильтр цилиндрической формы. Такая конструкция обладает большей фильтрующей поверхностью по сравнению с обычным плоским фильтром. Фильтрующий материал выполнен из двух слоев, имеющих различную пористость и концентрацию активированного угля. Первый слой предназначен для крупных частиц, а второй – для более мелких. В вытяжках серии F-LIGHT от FABER используется технология AIRLANE. В фальшпотолке устанавливается дополнительный мотор, который включается одновременно с вытяжкой. Создаваемый восходящий поток воздуха захватывает дым и пар от варочной поверхности и выводит их в вентиляционную шахту. Поэтому вытяжка работает в режиме отвода воздуха без привычного воздуховода. Вытяжки Faber оборудованы светодиоными или галогеновыми лампами, обеспечивающими комфортную подсветку рабочей зоны. Удобное сенсорное, кнопочное или слайдерное управление позволяет легко и просто настраивать требуемые режимы работы прибора.
