Проступь – это та пологая часть, куда ставится нога при шаге, а подступенок – вертикальный элемент между двумя соседними ступенями. Правда, если говорить о высоте, то нужно учитывать еще и толщину плиты.

В любом частном доме есть лестница, которая может находиться как снаружи, так и внутри, соединяя этажи. Ступеньки для крыльца могут быть разной высоты, ширины, быть изготовлены из различных материалов и при правильном расчете параметров прослужить долгие годы хозяевам.

Как устроены ступени?

Есть определенные нормативы, которые позволяют без труда определиться, какими должны быть параметры трапа. Так, минимальная ширина – 70 см, стандартная высота подъема – от 120 до 200 мм. Оптимальные размеры ступеней по ГОСТу следующие: проступь – 30 см, длина ступени – от 100 до 125 см, подступенок – от 15 до 18 см.

Важно помнить, что для крыльца ступени должны быть более пологие, следовательно, их высота будет несколько ниже – 14–18 см.

Важно при проектировании макета кропотливо делать все расчеты, не бояться дробей в числах, ведь от этого зависит качество будущего изделия.

Размеры лестницы включают в себя параметры ширины марша, высоту и длину конструкции, размеры ограждений, угол наклона и параметры ступеней, которые являются одними из самых главных критериев удобства.

Однако рассчитывать его все равно необходимо, чтобы найти расстояние между ступеней. ГОСТ говорит о том, что лучшими размерами будут 15-22 см, но каждый случай сооружения лестницы в частном доме индивидуален, поэтому лучше пользоваться формулой Блонделя.При сложном просчете ступеней забежного типа ширина их в узкой части должна быть не менее 10 см.

Ширина лестницы на второй этаж

Если разделить 280 см на 555 см, получится около 0. 5 , что соответствует 30 градусам. Полученное значение можно назвать лучшим для организации лестницы на территории частного дома.

Считается, что лучший угол наклона не выходит за пределы 30-45 градусов.

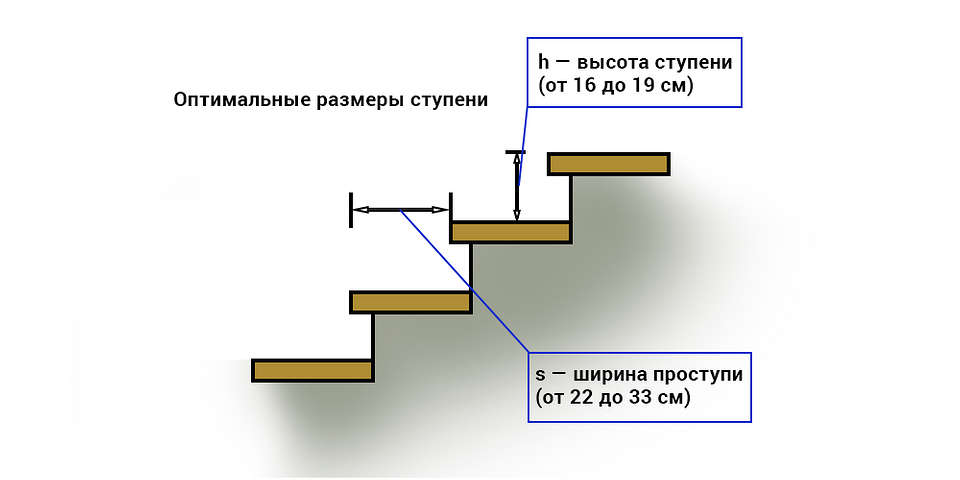

Так как параметры ступеней во многом определяют удобство подъема, на их расчет необходимо обратить особое внимание.

При первоначальном выборе высоты подступенка важно помнить, что частное от деления должно являться целым числом, в противном случае ступени будут иметь разную высоту, а это недопустимо. Дробный результат необходимо округлить в большую сторону для более пологой конструкции или, наоборот, — в меньшую, если допускается, что лестница будет крутой. Разделив общую высоту марша на количество ступеней и округлив результат, можно вычислить высоту подступенка.

2h + b = 600-650 мм.

Как рассчитать размер ступеней лестницы по высоте подступенка и ширине проступи

Самым распространенным является метод пропорционального деления. Рассмотрим его на примере проектирования полуоборотной одномаршевой лестницы со средними забежными ступенями.

При высоте подступенка 170 мм ширина проступи будет составлять 290 мм. Такое соотношение принято считать идеальным. Но на практике при расчете ступеней лестницы рекомендуется придерживаться других параметров.

Согласно вышеизложенному, чтобы рассчитать ступени правильно, так, как того требует технология возведения конструкции, лучше всего выбирать соотношение между шириной проступи и высотой подступенка, которое близко к оптимальному. Например, удобными будут считаться лестничные конструкции, имеющие ширину проступи 295 мм при высоте подступенка 150 мм или

радиус поворота узкой части лестницы не может быть меньше, чем 0,3 м.

В одном марше количество ступенек не должно быть большим, чем 18. Такое их количество позволяет создать лестницу высотой 2,7 м. Но учитывая, что ширина ступени должна равняться 0,3 м, длина лестницы составит 5,4 м. Более рациональным вариантом будет создание лестницы с двумя маршами по 9 ступенек.

При сооружении лестницы допускается чтобы ее вертикальная поверхность свисала над горизонтальной на 0,03-0,05 м, это позволит существенно увеличить ширину ступенек и позволит избежать увеличения длины лестницы.

Расчет лестницы криволинейного профиля

Крутизна будущей лестницы, или другими словами — угол ее наклона, должны способствовать удобному перемещению по ней и находиться в пределах от 22 до 40 градусов. При угле, меньшем, чем 22 градуса можно обойтись сооружением пандуса, но для его сооружения потребуется очень большая площадь, в частных домах его сооружение нецелесообразно. Наклон, больший 40 градусов будет приемлем для чердачных лестниц или ведущих в подвал, свыше 75 — исключительно для пожарных.

Лестницы в частном доме проекты могут могут иметь разнообразные, но количество ступенек будет определяться следующим образом: высоту всей лестницы делим на рекомендуемую высоту одной ступеньки. К примеру, при высоте лестницы 3 м и высоте ступеньки 0,15 м количество ступенек будет равно 20. Поскольку последняя ступенька получится сама собой, то требуемое количество ступенек для лестницы — 19.

Самостоятельное выполнение такого расчета потребует применения более глубоких познаний. Если же поворотные варианты лестниц в частном доме рассчитываются самостоятельно, то следует помнить:

Рассмотрим как на практике можно просчитать угол наклона. На листе бумаги следует начертить прямой угол, на горизонтальной его стороне отметить в масштабе 1:10 длину участка пола, выделенного под лестничный марш, по вертикальной — высоту лестничного марша. Соединив отмеченные на сторонах угла отрезки получим треугольник, гипотенуза которого будет равна длине тетивы лестницы. Угол, образованный относительно горизонтальной линии и есть углом наклона марша, измерить его величину можно при помощи транспортира.

Не забудьте о такой необходимой составляющей, как просвет, – это высота от ступеней к ближайшей верхней преграде. Она должна быть минимум в рост высокого человека, на практике это размеры не менее 2-х метров.

Независимо от вида лестницы в доме, количество ступеней сложно определить по простому расчету: разделить высоту всей лестницы на высоту ступени. От полученного числа отнимаем 1, потому как последняя ступень получится сама собой.

А с целью соблюдения нормативов в условиях ограниченного пространства (небольшой дом или комната, где проектируется лестница) основой для расчетов составляет ширина человеческого шага – 60-65 см. Именно этой цифре должна равняется сумма соседних подступенков и ширина проступи.

Типы и особенности лестниц, которые можно установить в частном доме

Конечно, хорошее жилье – большой и светлый частный дом. А сколько в нем должно быть этажей? Очевидно, больше одного. И, что не менее очевидно, между собой этаж с этажом тоже должны соединяться. Поскольку строить лифт для двухэтажного здания – идея, мягко говоря, непрактичная и затратная, встает вопрос о проектировке и монтаже уместной, удобной и красивой лестницы с определенным количеством ступеней.

Ведь именно она послужит средством, с помощью которого вы взберетесь на нужный этаж.

Если рассчитывать оптимальные размеры для лестницы на второй этаж в частном доме, стоит принимать во внимание так называемые идеальные параметры. Сюда можно отнести не только длину ступени (а по факту она же – ширина всей лестницы), но еще и глубину проступи, высоту подступенков. Если нарушить соотношение этих критериев, может получиться неправильный угол наклона, а судьба лестницы – стать неудобной и даже опасной. Это при условии, что остальные параметры будут способствовать хорошему развитию событий.

Кроме этого, любой из вышеперечисленных видов лестниц и их элементов можно изготовить из разного материала:

Частный дом – очень часто долгожданное и желанное приобретение для семьи. Именно уютное жилище непосредственно на земле с клумбами, садом, беседкой, детскими качелями становится мечтой, воплощенной в реальность. При этом не особо важно, строили ли вы этот дом своими силами или просто приобрели – его обустройство станет следующим этапом наведения красоты и порядка, чтобы «сердцу любо было».

где а- высота марша, с- длина лестницы

Проверить безопасность лестницы можно по формуле: к ширине ступени прибавить высоту подступенка = 45- 47 см.

B+A=46 см

Идеальный угол подъема ступеней для дома

Просчитать показатели комфорта элементарно, при этом готовая лестничная конструкция получится удобной, а главное безопасной.

Размер среднего шага взрослого человека составляет 600- 640 мм. Каждая величина обозначается условными знаками. Например,

Для случаев, когда требуются низкие ступени ниже 145 мм, можно применять упрощенный вариант формулы: a+b. Оптимальные параметры составляют:

Используя диапазоны, математические уравнения, получится с легкостью сделать верные расчеты для конкретного жилого помещения. Для расчета угла используется следующая тригонометрическая формула:

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Лестницы в доме должны быть не только внешне привлекательными, но и безопасными, в первую очередь. Поэтому, приступая к проектированию, стоит помнить, что они должны соответствовать нормам ГОСТ. Ниже приведены основные параметры, знание которых необходимо при самостоятельном выборе комфортабельных и элегантных лестниц для частных домов и двухуровневых квартир. Вы также узнаете, в чем заключаются преимущества готовых ступеней для крыльца от компании «Инноформа».

Специалисты компании «Инноформа» разработали уникальную технологию облицовки лестниц C3. Среди предложений компании также готовые лестницы на крыльцо, пользующиеся большим спросом в случаях отсутствия достаточной площади. Они состоят из трех основных элементов:

Основные типы лестниц, используемых внутри дома

Что касается лестниц, повернутых под определенным углом, то и в данном случае «работают» технические стандарты. В частности, ширина проступи не должна быть менее 25 сантиметров (в самом узком месте), при этом расстояние от перил (ограждений) должно быть не более 40 см. Поэтому профессиональные производители, в том числе готовых ступеней для лестницы, заботятся о соблюдении этих и других параметров.

Каким бы удобным не был лестничный марш, вряд ли кому-нибудь понравится, если голова будет упираться при движении в потолок. Комфортной считается высота между ступенью и потолком 205 см, при этом этот показатель всегда можно изменить, изготовив подвесной потолок или подняв пол. Если высота до потолка будет ниже, это может доставлять массу неудобств.

Какой бы тип лестничных маршей вы не выбрали, стоит обратить пристальное внимание на все геометрические параметры. Именно от таких параметров, как ширина и высота ступеней готовых лестниц зависит безопасность людей, и особенно если в доме проживают дети, люди преклонного возраста и инвалиды.

Возможности программы.

Расчет удобной конструкции деревянной лестницы на тетивах.
Определение необходимого количества материалов.
Точные размеры всех деталей.
Подробные чертежи и схемы всех элементов лестницы.

Рекомендации по удобству лестницы.

X — длина проема лестницы
Y — высота лестницы
Z — ширина лестницы
C — количество ступеней
W — толщина ступеней
F — выступ ступеней
T — толщина тетивы или косоура
H — показывать подступенки
LR — направление подъема лестницы
SP — положение первой ступени относительно уровня пола второго этажа

Укажите необходимые размеры в миллиметрах

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

как рассчитать лестницу > %

Самая большая ошибка при строительстве  крыльца это незнание,  какой будет в дальнейшем отделка крыльца:

Если нет точных размеров плитки ( в случае облицовкой  плиткой) , то нет и точных размеров ступеней и площадки.

Подготовительные бетонные работы по устройству основания выполняют одни люди, которые не знают всех тонкостей и сложностей облицовки. Как правило, в таких случаях не выдерживается геометрия крыльца. Потом, облицовку выполняют другие люди и приходится исправлять и  выравнивать все  толстыми слоями. Надежность крепление таких наслоений остается под вопросом.

Готовое под отделку крыльцо.

И ,как следствие этого, при отделочных работах,  приходится затрачивать много усилий и  дополнительных средств, чтобы привести бетонную основу к нужным размерам.

Чтобы всего этого избежать, строительство необходимо начинать с точной разметки на месте.

Расчет размеров верхней площадки крыльца.

Любая стройка начинается с чертежей. Крыльцо не исключение. Но тут есть еще своя особенность. Прежде чем начать планирование, необходимо выбрать плитку. Узнать о наличии ее на складе, узнать точные размеры, решить какова будет ширина швов.

Это необходимо, чтобы при облицовке крыльца не пришлось вставлять узкие полоски плиток. А также, при отделке ступеней не скапливалось большое количество отходов плитки.

Затем нужно решить, как будут располагаться ступени – с одной, с двух, или с трех сторон крыльца.

Здесь дело вкуса и  возможностей.

Следующий шаг в конструировании – определение размеров верхней площадки. Тут расположена входная дверь в здание и открывается она по пожарным нормам на улицу, по ходу эвакуации. Исходя из этого, необходимо определить оптимальные размеры площадки при открытой двери. Чтобы не приходилось потом, для открывания полотна с улицы, отступать назад и на ступеньку вниз. Окончательные размеры желательно определить исходя из  целого числа плиток.

Так, например, вы решили с рулеткой в руках, на месте, при открытой двери, что длина площадки -2 м, ширина -1,5 м. Размеры выбранной вами плитки 30,5 мм Х 30,5 мм. Шов(ширина вставляемого крестика)-3 мм.

30,5 мм + 3 мм = 30,8 мм. – размер плитки со швом.

30,8 мм умножить на 5 плиток =154 см. Это ширина готового, облицованного плиткой крыльца. Ширина бетонной площадки будет меньше, и  равна 154 см – 1,5 см (толщина вертикальной плитки с клеем и небольшим запасом. Величина запаса может быть и больше – все зависит от аккуратности выполнения бетонных работ).

Схема расчета простого крыльца. Красной линией обозначен контур бетона.

Аналогично, длина облицованной площадки крыльца – 30,8 мм умножить на 7 плиток  получается 215,6 мм. Длина бетонной площадки 215,6 – 1.5 -1,5 =212,6 см.

Два раза отнимаем  потому, что облицовка  с двух торцевых сторон. Это в случае если ступени крыльца имеют спуск на одну сторону.

Мы получили размеры верхней бетонной площадки 153,5 см  и  212,6 см.

Расчет высоты ступеней . Расчет количества ступеней на крыльце.

Дальше определяем количество ступеней в нашем крыльце. Для этого необходимо замерить расстояние от верха  будущего крыльца до верха тротуара в основании нижней ступени. Если планируете подвести к крыльцу дорожку из тротуарной плитки – неплохо определится с отметкой верха будущей дорожки.

Верх крыльца должен быть ниже основания полотна входной двери на 2-3 см. А также, ниже пола в помещении на 1-2 см. Допустим, замерив расстояние от верха площадки до верха дорожки, мы получили 50 см. Назначаем высоту ступени 15см. Это оптимальный размер, По таким ступеням легко подниматься и одной плитки хватит на два подступенка. Разделив, 50/15=4 ступени и остаток 5 см. Остаток 5 см  необходимо раскидать между 4 ступенями.

Окончательная высота ступени –16,2 см. Плитку для подступенка  необходимо будет резать размером 15 см ( 16,2 – 1 см=15 см. Минус 1СМ –  толщина плитки с клеем на ступени) . Для нашего случая – идеальный вариант. Если бы этот размер получился больше – то необходимо добавить еще одну ступень. И высота ступеней получилась бы другой, или поднять высоту будущей дорожки в основании на 5см.

Расчет ширины ступеней.

Ширина ступеней (проступей) будущего крыльца ровна размеру выбранной нами плитки плюс ширина межплиточного шва. Плитку необходимо выбирать ориентировочно с размером сторон 30 см – средней длины ступни.  Если делать проступь без шва ( такой вариант даже предпочтительней для прочности), то при облицовке боковой поверхности одну  плитку придется отрезать (чтобы совпали швы) на ширину шва – 3мм. Окончательные размеры бетонного крыльца в основании такие:

• длина 216.6;
• ширина со ступенями    153.6 + 4ступени по 30,8см = 276,8 см

Имея размеры крыльца в основании, приступаем к построению этого прямоугольника на месте.

Очень важно, чтобы это действительно был прямоугольник. Все четыре угла были 90 градусов. Лучше всего это сделать с помощью лазерного прибора. Но это дорогое удовольствие – не всегда доступно. Проще изготовить большой угольник со сторонами 90 см,120 см, 150 см. Материалом для изготовления послужит профиль UD.  Это профиль для изготовления  каркаса под гипсокартонные листы.

При строительстве  овального крыльца необходимы другие расчеты и способы построения. Но принцип определения высоты ступеней тот же.

Расчет круглого крыльца.

Готовое крыльцо.

Как подсчитать  материалы, необходимые для облицовки крыльца?

Определение нужного количества плитки происходит по тем же правилам, что и раньше (добавляем 7%-10% на подрезку). Сгибая рулетку по всем выступам, определяем точно площадь будущей облицовки. Затем добавляем 7% на подрезку.

ПОДСЧЕТ ПЛИТКИ, НЕОБХОДИМОЙ ДЛЯ ОБЛИЦОВКИ КРЫЛЬЦА.

Этот способ подсчета  подходит в том случае, если высота подступенка в два раза меньше ступени (и плитки   укладываемой на ступень горизонтально).

Если с одной плитки не получается отрезать две плитки на подступень, то в расчете нужно принимать высоту ступени из одной плитки.

Расход клея на ступенях, также увеличивается по сравнению с обычной облицовкой. Все зависит от соответствия размеров и геометрии бетонных ступеней. Если при укладке плитки на полу необходимо 4-5 кг клея на 1м2, то на крыльце 6-7 кг.

Ниже видеоролик. Очень интересный и  редкий на YouTube. Кроме геометрических расчетов, показан расчет от воспринимаемых нагрузок с необходимым армированием. При изготовлении крыльца можно засыпать середину конструкции землей. Сверху, как на опалубке , с армированием заливать бетоном ступени:

Вопросы из писем и консультации в скайпе:

1. Можно ли удлинить бетонное крыльцо?

Если такое крыльцо будет оставаться без отделки, то такой вариант возможен. Трещина, которая возникнет в месте примыкания новой части, особых неудобств не вызовет.  Если в основании крыльца уложена сетка из арматуры, и эта армированная плита выходит на значительное расстояние от старой конструкции, то при опоре на такое  основание опасаться ничего. Даже при последующей облицовке плиткой.

У всех крылечек, пристраиваемых к зданию, возникает трещина между домом и крыльцом.

Трещина в месте примыкания крыльца.

Скорее всего, она возникнет и в случае удлинения крыльца. Плитка, в зависимости от расположения   к месту раскола,  сразу отскочит или со временем. Или , как в случае на нижней фотографии, лопнет по линии присоединения  фундамента. Такое случается , когда плитка уложена на качественный клей для наружных работ с полным заполнением пространства под плиткой.

Трещина по плиткам на крыльце.

На фотографии штрих пунктиром показана линия фундамента здания.

Максимальная высота подступенка лестницы и минимальная глубина проступи лестницы Коды

Определения глубины проступи и высоты подступенка

Глубина проступи, высота подступенка, минимальная глубина проступи лестницы и требования к максимальной высоте подступенка определяются OSHA и IBC.

Понимание требований поможет обеспечить безопасность вашей лестницы и ее соответствие требованиям OSHA и IBC.

Определение глубины ступени лестницы

Код глубины ступени лестницы определен в разделе 19 OSHA.10.21 и 1910.25 и в главе 10 IBC средства эвакуации.

Согласно OSHA 1910.21 ступень лестницы означает горизонтальный элемент лестницы или лестничного марша, но не включает площадки или платформы.

IBC 2018 гласит, что «глубина протектора измеряется по горизонтали между вертикальными плоскостями переднего выступа соседних протекторов и под прямым углом к ​​передней кромке протектора». Это мера поверхности, на которую может опираться нога пользователя при подъеме или спуске по лестнице.



Определение высоты подступенка

Код высоты подступенка также определен в разделах OSHA 1910.21 и 1910.25 и в главе 10 IBC о средствах эвакуации.

OSHA 1910.21 определяет подступенок как вертикальный (вертикальный) или наклонный элемент лестницы, который расположен в задней части проступи или платформы и соединяется близко к переднему краю следующей более высокой проступи, платформы или площадки.

Согласно IBC 1011.5.2 высота подступенка измеряется по вертикали между выступами (передней кромкой) соседних ступеней.



Минимальная высота проступи

OSHA и IBC предъявляют разные требования к высоте проступи для разных типов лестниц. OSHA ввела минимальную глубину протектора в своем обновлении 2017 года для стандартов пешеходных рабочих поверхностей. IBC уже много лет требует минимальной глубины протектора.

OSHA и IBC определяют минимальную глубину проступи и максимальную высоту подступенка на основе исследований лестниц с различными размерами проступи и подступенка. Одно важное исследование Джона Темплера в 1976 показал, что уменьшение глубины протектора до менее 11 дюймов приводит к большему количеству ошибок. Другие исследования показали, что по мере того, как глубина протектора сужается, количество ошибок увеличивается. Основываясь на этих и других результатах, основные строительные нормы и правила приняли стандарты минимальной глубины проступи и высоты подступенка.



Требования к высоте проступи стандартной лестницы

В соответствии с OSHA стандартная лестница означает стационарную или постоянно установленную лестницу, которая не является лестницей с чередующимися проступями, корабельной лестницей или винтовой лестницей.

OSHA 1910.25(c)(3) требует, чтобы стандартные лестницы имели минимальную глубину проступи 9,5 дюймов (24 см).

IBC 1011.5.2 требует, чтобы ступени лестницы составляли не менее 11 дюймов (279 мм) по горизонтали между вертикальными плоскостями переднего выступа соседних ступеней и под прямым углом к ​​переднему краю ступеней.

В жилых помещениях группы R-3, в жилых единицах в жилых единицах R-2 и в жилых единицах группы U, которые являются дополнительными жилыми помещениями группы R-3 или дополнительными к отдельным жилым единицам в пределах жилых помещений R-2, минимальная глубина проступи должна быть 10 дюймов.

Минимальная глубина протектора 10 дюймов применяется к большинству постоянных жилых помещений с несколькими жилыми единицами.



Требования к глубине ступеней лестницы с чередующимися ступенями

Лестницы с чередующимися ступенями — это тип судового трапа, используемый для доступа в труднодоступные места. OSHA определяет лестницу с чередующимися ступенями как тип лестницы, состоящей из ряда ступеней, которые обычно прикрепляются к центральной опоре попеременно, так что работник обычно не ставит обе ноги на один уровень при использовании лестницы. лестница.

OSHA 1910.25(f)(3) требует, чтобы лестницы с чередующимися ступенями имели минимальную глубину ступени 8,5 дюймов (22 см).

IBC 1011.14.2 требует, чтобы сменные устройства протектора имели минимальную предполагаемую глубину протектора 8,5 дюймов (216 мм).



Корабельные лестницы Требования к глубине проступи

Корабельные лестницы — это очень крутые лестницы, используемые для доступа в труднодоступные места. OSHA определяет лестницу Ship (корабельную лестницу) как лестницу, которая оснащена ступенями, перилами и открытыми подступенками и имеет уклон от 50 до 70 градусов от горизонтали.

OSHA 1910.25(e)(3) требует, чтобы корабельные лестницы имели минимальную глубину проступи 4 дюйма (10 см).

IBC 1011.15.2 требует, чтобы судовые трапы имели минимальную глубину протектора 5 дюймов (127 мм).



Требования к высоте проступи винтовой лестницы

OSHA определяет винтовую лестницу как ряд проступей, прикрепленных к вертикальной опоре извилистым образом, обычно в цилиндрическом пространстве.

OSHA 1910.25(d)(4) требует, чтобы винтовые лестницы имели минимальную глубину проступи 7,5 дюймов (19см), измеренный в точке на расстоянии 12 дюймов (30 см) от более узкого края.

IBC 1011.10 требует, чтобы винтовые лестницы имели минимальную чистую глубину ступени 6 3/4 дюйма (171 мм) в точке на расстоянии 12 дюймов (305 мм) от узкого края.



Минимальная высота проступи лестницы Таблица

Стандартная лестница	9,5″	11 дюймов
Лестница с чередующимися ступенями	8,5″	8,5″
Винтовые лестницы	7,5″	6,75 дюйма
Судовые трапы	4 дюйма	5 дюймов



Глубина ступеней значительно различается в зависимости от типа лестницы. Исследования показывают, что адекватная глубина ступеней является основным фактором безопасности лестниц. Вы можете увидеть разницу в глубине проступи при спуске по чередующейся лестнице с глубиной проступи 8,5 дюймов по сравнению с крутой лестницей с глубиной проступи 4 дюйма.







Максимальная высота подступенка

OSHA и IBC также предъявляют различные требования к максимальной высоте подступенка в зависимости от типа лестницы.

Стандартные требования к высоте подступенка лестницы

OSHA 1910.25(c)(2) требует, чтобы стандартные лестницы имели максимальную высоту подступенка 9,5 дюймов (24 см).

IBC 1011.5.2 требует, чтобы высота подступенка составляла не более 7 дюймов (178 мм) и не менее 4 дюймов (102 мм).

В жилых помещениях группы R-3, в жилых единицах с жилыми помещениями R-2 и в жилых единицах группы U, которые являются дополнительными к жилым помещениям группы R-3 или дополнительными к отдельным жилым единицам в пределах жилых помещений R-2, максимальная высота подступенка должна быть 7-3/4 дюйма.

Максимальная высота стояка 7-3/4 дюйма применима к большинству постоянных жилых помещений с несколькими жилыми единицами.



Требования к высоте подступенка с чередующейся лестницей

OSHA не устанавливает конкретно максимальную высоту подступенка для лестниц с чередующимися ступенями. Для ступеней и подступенков лестниц с чередующимися ступенями OSHA требует, чтобы лестницы с чередующимися ступенями имели ряд ступеней, установленных под наклоном от 50 до 70 градусов от горизонтали, и чтобы они имели минимальную глубину ступеней 8,5 дюймов (22 см). Если глубина протектора меньше 9Лестницы с чередующимися ступенями диаметром 0,5 дюйма должны иметь открытый подступенок.

IBC 1011.14.2 требует, чтобы устройства с чередующимися ступенями имели максимальную высоту подступенка 9 1/2 дюйма (241 мм).

Загрузить информационный документ «Лестница с крутым углом»



Требования к высоте подступенка винтовой лестницы

OSHA 1910.25(d)(2) требует, чтобы винтовая лестница имела максимальную высоту подступенка 9,5 дюймов (24 см).

IBC 1011.10 требует, чтобы высота подступенка винтовой лестницы не превышала 9 1/2 дюйма (241 мм). Подступенков должно быть достаточно, чтобы обеспечить зазор над головой не менее 78 дюймов (1981 мм).



Требования к высоте подступенка судового трапа

OSHA 1910.25(e)(2) требует, чтобы судовые трапы имели открытые подступенки с вертикальным подъемом между поверхностями ступеней от 6,5 до 12 дюймов (от 17 до 30 см).

IBC 1011.15.2 требует, чтобы судовые трапы имели максимальную высоту подступенка 9 м.1/2 дюйма (241 мм).



Таблица максимальной высоты подступенка

Стандартная лестница	9,5″	7 дюймов
Лестница с чередующимися ступенями	нет данных	9,5″
Винтовые лестницы	9,5″	9,5″
Судовые трапы	12 дюймов	9,5″



Заключение

Из диаграммы видно, что минимальная глубина проступи и максимальная высота подступенка сильно различаются для разных типов лестниц. Размеры проступи и высоты подступенка зависят от стандартного угла лестницы. Как правило, лестницы с более крутым углом, такие как корабельные лестницы или корабельные трапы, имеют меньшую глубину проступи, потому что по мере того, как лестница становится круче, проступь наверху становится препятствием для проступи внизу.



В обновлении 2017 года OSHA ввело собственные минимальные значения глубины протектора и высоты подступенка для пешеходных и рабочих поверхностей.

На основании кодов лестниц и исследований безопасности мы рекомендуем проектировать лестницы так, чтобы максимально увеличить глубину ступеней.

Для приложений без ограничений по пространству выберите стандартные лестницы с глубиной проступи как можно ближе к 11 дюймам.

Для приложений с ограниченным пространством выберите чередующиеся лестницы с более чем двукратной полезной глубиной проступи по сравнению с корабельными лестницами.



Часто задаваемые вопросы о кодах высоты подступенка и глубины проступи



Что такое стандартная проступь и подступенок?

Стандартная ступенька ступени — это горизонтальный элемент лестницы, служащий поверхностью для ходьбы. Стандартный подступенок — это вертикальный элемент лестницы, который расположен в задней части проступи и соединяется близко к переднему краю следующей более высокой проступи.



Существует ли максимальная высота ступени лестницы?

Максимальная глубина ступени лестницы не указана ни в критериях проектирования лестниц IBC 2018, ни в критериях проектирования лестниц OSHA. Существуют только требования к минимальной высоте ступени лестницы.



Насколько глубокими должны быть ступени лестницы?

Ступень лестницы должен иметь глубину не менее 11 дюймов для лестниц, используемых в качестве средства выхода в соответствии со строительными нормами IBC 2018. Ступени должны иметь глубину не менее 9,5 дюймов для лестниц, используемых в качестве доступа к оборудованию в соответствии со стандартами OSHA для лестниц .



Что такое код подъема и спуска по лестнице?

Согласно строительным нормам IBC 2018 года для подъема и марша по лестнице максимальный подъем 7 дюймов и минимальный пробег 11 дюймов (глубина проступи). Стандарт OSHA для подъема и марша по лестнице: максимальный подъем 9,5 дюймов и минимальный пробег 9,5 дюймов (глубина проступи). Максимальный подъем IBC одного лестничного марша составляет 12».



Готовы сделать следующий шаг?

В поисках идеального подъема и спуска для ступеней крыльца — Регистр округа Ориндж

В. Я попросил подрядчика построить ступеньки для крыльца из материалов известных марок. Он все испортил, и когда вы делаете последнюю ступеньку, вы спотыкаетесь о наклонный кусок бетона, добавил он. Я знаю, как строить ступени в короткую колонку вы мне не подскажете, но что вы мне можете сказать о подъеме и беге крыльцовых ступеней? Как сделать ступеньки, чтобы по ним было легко подниматься и спускаться, не споткнувшись? Какими еще трюками вы можете поделиться, чтобы сделать безопасные шаги?

А. О, Боже мой, от вашей фотографии я съеживаюсь! В свое время я видел довольно много неудачных работ, но ваша может быть в первой десятке. Я вижу как минимум шесть ошибок, допущенных плотником. Надеюсь, вы не заплатили ему за эту работу. Грустно то, как он вырезал дорогие материалы, не говоря уже о неприемлемой, серьезной опасности, которую он добавил.

Вы правы; Я не могу дать вам пошаговую инструкцию, как построить лестницу. Чтобы адекватно объяснить работу, она превратилась бы в небольшую книгу.

Но давайте поговорим о подъеме и беге по ступенькам. Ступени — очень интересная штука. Как бы безумно это ни звучало, вы можете построить безопасные ступени, которые даже близко не соответствуют требованиям, изложенным в современных строительных нормах и правилах для жилых лестниц.

Мне посчастливилось быть гостем на борту авианосца USS George Washington CVN-73, когда несколько лет назад он проложил курс в форме полумесяца у побережья Северной Каролины. Новые летчики-истребители получали квалификацию, приземляясь на ее палубу.

Путешествуя по этому величественному кораблю, я поднялся и спустился по бесчисленному количеству крутых ступенек, по которым каждый день проходят тысячи моряков. Поверьте, эти шаги помогают поддерживать экипаж в отличной физической форме. Причина, по которой эти ступени безопасны, заключается в сочетании правильных двойных поручней и критического соотношения узких ступеней и более высоких подступенков.

Вы можете найти полную противоположность этому, если посетите замок Херста на центральном побережье Калифорнии. Я посетил его в декабре прошлого года со своей дочерью, и мне было интересно узнать, как архитектор здания Джулия Морган знала об особой взаимосвязи подъема и спуска со ступенями на открытой террасе. Чтобы сделать эти ступени безопасными, все, что нужно сделать, это сделать ступени очень широкими, а подступенки не такими высокими. Все дело в создании безопасной походки, когда люди поднимают ногу, чтобы добраться до каждой ступеньки.

Что касается ступеней, которыми мы с вами пользуемся каждый день, архитекторы и строители давно обнаружили магическую связь между подъемом и длиной ступенек. Раньше это было в строительных нормах много лет назад, но по какой-то странной причине оно было удалено из современных строительных норм и правил, которые сейчас используют строители.

Много лет назад строительные нормы и правила разрешали строителям лестниц строить любой набор ступеней, который он хотел. Единственным требованием было то, что сумма высоты двух подступенков и ширины одной проступи должна быть не менее 24 дюймов и не более 26 дюймов. Любая сумма между этими двумя числами была приемлемой.

Если вам интересно, вы можете задаться вопросом, как были выбраны эти два числа. Если бы вы могли спросить давно умерших архитекторов и строителей о самых безопасных ступенях, которые они когда-либо строили, я чувствую, что большинство из них сказали бы, что подступенки должны быть 7 1/2 дюйма, а ступени — 10 дюймов.

Посчитайте, и вы обнаружите, что эта комбинация дает в сумме 25 дюймов, то есть ровно на полпути между допустимым диапазоном, как предписано предыдущим кодом. Всякий раз, когда у меня была возможность контролировать, каким будет подъем и бег для набора ступеней, подступенки всегда были 7 1/2 дюйма, а ступени – 10 дюймов.

В вашем случае все, что нужно было сделать вашему строителю, это убедиться, что расстояние по вертикали между верхом вашего крыльца и площадкой под последней ступенькой кратно 7 1/2 дюймам. Если это означает, что он должен изменить вашу посадку внизу, пусть будет так. В вашем случае он попытался сделать модификацию на небольшом расстоянии, создав небольшую рампу, что очень опасно.

Одна из самых больших ошибок, которую может совершить неопытный плотник, — это не закрепить ступени, чтобы они не соскользнули с крыльца. Общий вес набора деревянных ступеней значителен. Часто они могут весить многие сотни фунтов. Гравитация тянет их, и они хотят выскользнуть через нижнюю площадку. Если это происходит, и вы поднимаетесь или спускаетесь по ступенькам, травма или смерть неизбежны.

Когда я строю новую лестницу, я обязательно прикручиваю к каменной площадке ровный кусок обработанной древесины. Затем я надрезаю деревянные лестничные косоуры, чтобы они зафиксировались в этом плоском горизонтальном куске пиломатериала. Когда шаги будут завершены, вы не сможете увидеть этот плоский кусок пиломатериала, поскольку он находится под первой ступенькой над каменной площадкой.
