Вынос осей здания в натуру: Вынос осей в натуру: участка, сооружений, дорог

Содержание

Вынос в натуру осей зданий и сооружений

Письменная заявка на имя Управляющего ГБУ «Мосгоргеотрест» А.Ю. Серова

Заявка оформляется согласно прилагаемому образцу на фирменном бланке организации в 2-х экземплярах (оригинал + ксерокопия)

Документы, подтверждающие полномочия представителя заявителя действовать от имени заявителя*

*Предоставляются в случае обращения представителя заявителя

Для зданий (жилой дом, жилой дом с подземной автостоянкой, жилой комплекс, гараж и т.п.):

Копия свидетельства об утверждении архитектурно-градостроительного решения объекта капитального строительства с копией буклет-альбома.
Схема планировочной организации земельного участка (СПОЗУ) с оригиналом штампа или печати «В производство работ» с подписью ответственного лица (руководитель, заместитель или гл. инженер заказчика) и с оригиналом печати проектной организации с подписью ответственного лица (начальник проектной организации, ГИП или ГАП)

— На СПОЗУ должны стоять штампы проектной организации, штамп организации изготовившей инженерно-топографический план, штамп организации наносившей линии градостроительного регулирования (ЛГР), условные обозначения и экспликация зданий и сооружений

— Если инженерно-топографический план изготовлен не ГБУ «Мосгоргеотрест», то в этом случае на СПОЗУ должен стоять штамп о принятии материалов инженерных изысканий в Геофонд г. Москвы

— На СПОЗУ в обязательном порядке должна быть показана пунктирной линией подземная часть, если она выходит за пределы надземной части здания

— Если срок действия инженерно-топографического плана, на котором разработана СПОЗУ, истёк (более 3-х лет), то в обязательном порядке необходимо предоставить копию стройгенплана с техническим заключением о соответствии проектной документации сводному плану подземных коммуникаций и сооружений в городе Москве отдела подземных сооружений (ОПС) ГБУ «Мосгоргеотрест» на строительство надземной и подземной частей здания (срок действия технического заключения ОПС — 4 года)

План первого этажа
Планы всех подземных этажей
Планы фундаментов, ростверков и фундаментной плиты

ВНИМАНИЕ!!! Внешний контур 1-го этажа и внешний контур подземной части должны полностью соответствовать графическому изображению на СПОЗУ/Стройгенплане

Продольные и поперечные разрезы здания
План осей, на котором должны быть отображены все оси и размеры между ними. При наличии криволинейных элементов на чертеже должны быть указаны размеры радиусов с привязкой центров кривых к основным осям здания. Если оси здания пересекаются не под прямым углом, должен быть указан угол между осями и расстояния от точки пересечения до ближайших осей
Разбивочный чертеж (если есть в составе проекта)
Компоновочная схема (если есть в составе проекта). Выпускается в том случае, если здание имеет сложную форму, состоит из нескольких составных частей (блоков, секций). На схеме должны быть показаны связки между блоками (секциями), температурные швы, углы поворота и т.д.

Для сооружений (ТП, ЦТП, РТП, БКТП, очистные, насосные и т.п.):

Копия стройгенплана с техническим заключением о соответствии проектной документации сводному плану подземных коммуникаций и сооружений в городе Москве отдела подземных сооружений (ОПС) ГБУ «Мосгоргеотрест» на строительство надземной и подземной частей здания (срок действия технического заключения ОПС — 4 года)
План первого этажа
Планы всех подземных этажей
Планы фундаментов, ростверков и фундаментной плиты

Продольные и поперечные разрезы здания
План осей, на котором должны быть отображены все оси и размеры между ними. При наличии криволинейных элементов на чертеже должны быть указаны размеры радиусов с привязкой центров кривых к основным осям здания. Если оси здания пересекаются не под прямым углом, должен быть указан угол между осями и расстояния от точки пересечения до ближайших осей
Разбивочный чертеж (если есть в составе проекта)
Компоновочная схема (если есть в составе проекта). Выпускается в том случае, если здание имеет сложную форму, состоит из нескольких составных частей (блоков, секций). На схеме должны быть показаны связки между блоками (секциями), температурные швы, углы поворота и т.д.
Дублирование всех вышеперечисленных чертежей в электронном виде (версия AutoCAD от 14-й версии, формат файла *.dwg)

Разбивка осей зданий и сооружений, геодезическая разбивка, вынос осей

Под разбивкой главных осей здания или сооружения понимают геодезические работы, связанные с определением и закреплением объекта на местности в соответствии со строительным проектом. От того, насколько качественно проводится такая разбивка, зависят такие параметры будущих построек, как их устойчивость, долговечность, надежность. В случае неправильного расчета осей здания могут случиться различные очень неприятные ситуации – несовпадения плит перекрытия со стенами, деформации и в конечном итоге, разрушение здания. Поэтому профессиональное выполнение разбивочных работ является обязательным. Речь идет не только о зданиях, но и любых сооружениях. Наземных и подземных, стандартных и специальных, таких как трассы, котлованы и так далее.

Различают главные, основные и промежуточные (детальные) оси. Главными осями линейных сооружений (дороги, каналы и т.д.) служат продольные оси этих сооружений. В промышленном и гражданском строительстве в качестве главных осей принимают оси симметрии зданий. Положение этих осей в натуре должно полностью определять положение сооружения на местности. Основные оси определяют форму и габаритные размеры зданий и сооружений. Промежуточные, или детальные, оси – это оси отдельных элементов зданий и сооружений.

Детальная разбивка осей производится значительно точнее, чем разбивка главных осей, поскольку она определяет взаимное расположение элементов сооружения, а разбивка главных осей – лишь общее положение сооружения и его ориентирование. Если главные оси могут быть определены на местности со средней квадратической погрешностью 3-5 см, а иногда и грубее, то детальные оси разбивают со средней квадратической погрешностью 2-3 мм и точнее.

Разбивочные работы осуществляются путем геодезической разбивки осей и последующим их закреплением на период строительства до сдачи здания в эксплуатацию. Если строительство будет длительным, то на объекте необходимо создавать геодезическую разбивочную основу, в виде пунктов и марок, закрепленных на или вблизи стройплощадки, с помощью которых вынос осей будет производиться регулярно. Для строительства небольших зданий, домов, линейных сооружений, также необходимо проведение качественного расчета осей и выноса их в натуру. Пренебрежение этим важным этапом часто приводит к плачевным последствиям.

Строительство каждого здания начинается с разбивки осей фундамента, пролетов, колонн, и, как правило, ведется относительно основных осей здания. К расчетам осей выдвигаются очень высокие требования по точности, например, для здания размерами 50х50 м вынесенные в натуру оси не должны расходиться больше чем на 7 мм, то есть они должны практически совпадать с проектными. После выноса осей в натуру по периметру будущей постройки выполняют обноску, которая должна выходить за границы контуров здания, и на нее наносятся точки, по которым определяют границы будущего здания.

Компания «Гринвич» предлагает также выполнение разбивочных работ для строительства дорог, тротуаров, инженерных сетей, инженерно-технических сооружений, каналов и пр.

Исходными данными для выноса осей является разбивочный чертеж, который лучше всего предоставлять геодезистам в электронном виде в формате DWG (AUTOCAD).

Вынос осей здания в натуру и закрепление их на местности, низкая цена

Разбивка осей является начальным этапом, с которого начинается любое серьезное строительство. Она начинается сразу после прохождения рабочим проектом всех экспертиз и получения всех необходимых разрешений и когда будет подготовлена площадка для строительства. Сразу после этого начинают проводить работы, в ходе которых основные оси планируемого к постройке здания выносятся в натуру для того, чтобы сразу после этого начать земляные работы.

Тут нужно понимать, что некоторые работы на участке уже могли проводиться ранее в том случае, если проект предполагает предварительную прокладку различных коммуникаций, что могло превратить территорию стройки во что-то страшное. В проект планируемого к постройке сооружения включаются план мелкого масштаба, в который включен будущий объект. А также ситуационный план, в котором указывается будущий объект строительства, окружающая застройка, схемы, которые предназначены для того, чтобы разбить основные оси и привязанная к капитальным зданиям контрактура.

Заказчик строительства обязан сам проводить те работы, которые связаны с разбивкой выносом в натуру всего того, что связано с опорной геодезической основой и передать ее лицам, которые представляют подрядную организацию.

Подрядчик, в свою очередь, обязан заниматься разбивкой котлована, выносить контур фундамента в натуру и переносить на монтажные горизонты все оси и отметки.

Требования СНиП 3.01.03-84 регламентируют:

Все способы разбивки;
Точность разбивки;
Различные параметры применяемого оборудования;
Формы для всех актов разбивки;
Формы актов приемки результатов проведенных работ.

Геодезические работы, связанные с разбивкой осей здания

Основная цель разбивки осей зданий заключается в том, чтобы найти на местности те точки, которые соответствуют проектным пересечениям самых важных осей планируемого строения. Нужно учитывать тот факт, что в отмеченных местах будет проходить выемка грунта, что требует попарного закрепления этих точек на расстояния от того места, где будут проводиться земляные работы.

Это необходимо для того, чтобы метки ничуть не сдвигались на протяжении всего цикла строительных мероприятий.

Если плотная застройка мешает отодвинуть метки на безопасное расстояние, то в этом случае дополнительно используют специальные отражающие марки, которые закрепляются на соседних строениях.

Опорная геодезическая сетка позволяет без труда осуществить разбивку всех стен и других перегородок. Помимо этого, она позволяет произвести все исполнительные съемки, которые нужно делать по ходу строительства. Данная сеть представляет из себя координированные марки, которые крепятся на соседние строения. Стоит отметить, что такую сеть нужно крепить сразу после того, как будет принята геодезическая разбивочная основа от заказчика. Такая срочность обусловлена тем, что она обычно крепится не очень надежно. Приняв в расчет взаимное расположение каждой части будущего здания, строители определяют ориентацию и точку, которая послужит началом координат. Это позволяет добиться только положительных координат объекта, а одно из пересечений будет иметь целые координаты в метрах. Такой подход существенно упрощает работы по геодезическому сопровождению постройки, где во всех проектах указываются в целых значениях.

Вынос в натуру осей с плана здания

Гораздо удобней выносить в натуру все отметки точек и затем проводить планово-высотную съемку, используя отвязку от координат, чем проводить разбивки створным методом, а затем проводить нивелирование тригонометрическим методом.
Однако, мы можем дать вам некоторые рекомендации, которые позволят сохранить такие марки в течении длительного времени и активно ими пользоваться на протяжении всего цикла строительных работ.

Марок в процессе строительства нужно восемь или более. Лучше всего их прикреплять с самых высоких точек строений, стоящих рядом. Намного проще работать с теми геодезическими знаками, которые расположены высоко. В этом случае не возникнет проблем при увеличении высоты возводимого строения. Если к зданиям есть доступ лишь снизу, то можно при крепеже марок использовать лестницу, которая позволит добраться как можно выше.

И последнее, поверхность, на которую будет крепиться марка, нужно зачистить тщательнейшим образом. Если поверхность совсем не подходит для приклеивания, то лучше совсем не удалять защитный слой, а воспользоваться более надежным способом крепежа. Это позволит марке держаться намного дольше, ведь стандартная клейкая сторона не рассчитана на шершавые поверхности.
На moseco.pro вы можете заказать все любые инженерные изыскания по самым привлекательным ценам.

Вынос осей зданий в натуру в Екатеринбурге: стоимость разбивки осей строительства

Вынос осей зданий в Екатеринбурге − одна из услуг, предоставляемых инженерами-геодезистами ООО «СтройГеоГарант». Проведение процедуры необходимо для определения, соответствуют ли плановые и высотные положения точек и плоскостей показателям в проектной документации.

Когда нужно выполнить вынос осей на местности

Разбивка осей зданий в натуру предполагает проведение точного практического переноса проектных решений при строительстве зданий и сооружений. Такая процедура должна осуществляться опытными геодезистами. Заказать их услуги может понадобиться также при установке оборудования по осям, разметке крупного логотипа компании на объекте и т. д.

Вынос осей при проведении строительных работ может осуществляться на разных этапах возведения объекта. Процедура выполняется при определении границ котлована до и после выемки грунта на внешнем и внутреннем контуре соответственно. Если планируется реализация проекта высотного здания, разбивка выполняется на каждом из этажей.

Этапы и сроки разбивки осей зданий и сооружений

Процесс выноса осей здания предполагает прохождение таких этапов:

подготовительный − заключается в изучении проектной документации, в том числе разбивочного чертежа и генерального плана застройки;
установочный − монтируются осевые знаки (пункты), они представляют собой металлические колья, которые бетонируются в заранее просчитанных с помощью геодезических приборов местах;
завершающий − предполагает выполнение рулеточного построения и исполнительной геодезической съёмки вынесенных знаков.

При определении осей на местности допускается наличие небольшой погрешности. Для главных осей указанный показатель не должен превышать 3-5 см, для детальных − 2-3 мм. При проведении таких работ точно можно получить комплексное представление о положении всего здания, сооружения или отдельных частей на местности. Сроки выполнения поставленной задачи определяются индивидуально.

Отчёт по завершению работ

Заказать акт разбивки осей зданий нужно независимо от назначения строящегося объекта. Этот документ в данный момент формируется в произвольной форме, может быть представлен в бумажном или электронном виде. В любом случае необходимо иметь версию, которая подписана всеми участвующими в процессе специалистами. Количество подписей − пять (застройщик, два сотрудника генподрядчика, проектант, инженер-геодезист).

Для уточнения цены услуг по выносу осей объектов можно позвонить менеджерам ООО «СтройГеоГарант»: +7 (343) 382-21-04, +7 (901) 150-00-89.

Цены

Вынос осей здания

От 8 000

руб/объект

Вынос в натуру осей зданий – инженерно-геодезические изыскания

Чем точнее будет выполнены работы по выносу в натуру линий, тем больше построенное сооружение будет соответствовать проектной документации и тем безопаснее будет его дальнейшая эксплуатация. Специалисты Группы компаний «Накор» выполнят работы по вынесению оси здания любой сложности в натуру в указанные сроки.

Этапы работ по разбивке и вынесению осей

Чтобы вынесение в натуру осей максимально соответствовало проектному плану, необходимо строгое соблюдение очередности всех этапов геодезических изысканий.

Первый этап перенесения – создание внешней геодезической сети. Специалисты устанавливают реперные точки, фиксируют углы поворота и пр. Все реперы должны иметь строго увязанные между собой координаты и высотные отметки.
Далее специалисты привязывают к геодезической основе главные осевые линии будущей постройки, выносят эти линии и фиксируют специальными отметками.
Производят более детальные разбивочные работы. На этом этапе выносятся поперечные и продольные осевые линии, при этом за геодезическую основу берутся уже вынесенные на предыдущем этапе основные оси. Это один из самых важных этапов выноса линий, именно на этом этапе выносятся важные конструктивные элементы строящихся зданий.
Окончательный этап – работы по разбивке монтажных линий, осей фундамента, а также осей для установки технологического оборудования. На данном этапе особой точности требуют работы по разбивке линий технологического оборудования.

Работы по разбивке оси зданий, как и любые инженерные изыскания, имеют регламентированный нормативными документами диапазон допустимых погрешностей. Погрешность при разбивке осей не должна превышать 5 см, а при детальной разбивке – не более 2-3 см.

Если при разбивке линий получены результаты, которые не попадают в данный диапазон, работы необходимо проводить повторно. Поэтому, крайне важно, чтобы работы по выносу любых линий и осей проводили специалисты. Это поможет избежать отклонения реальной конструкции от проектного плана, а также убережет от проведения повторных изысканий. Геодезисты Группа компаний «Накор» работают в строгом соответствии с действующими нормативами и отраслевыми стандартами с применением современного геодезического оборудования.

Применяемые методы при разбивочных работах

В зависимости от сложности здания – его размера, типа, назначения, архитектурного плана, а также местности, в которой будут строить здание, могут применяться следующие методы разбивки:

метод прямоугольных координат. Метод используют, если уже есть строительная сетка либо линии застройки;
метод полярных координат. Этот вид изысканий применяется на открытой местности, в случае если узлы пересечений или закругления трассы находятся на удалении от строительной сетки;
метод угловой засечки при проведении разбивки линий на местности, где есть природные объекты типа реки или оврага. Метод актуален для выноса линий гидросооружений основного типа;
метод линейной засечки часто применяется для разбивки линий строительных конструкций;
метод створной засечки. Применяется при детальной разбивке осевых линий сооружений по отношению к створам главных осевых линий;
вынесение линий относительно имеющихся домов или иных построек. Метод применяется при строительстве зданий по соседству с имеющимися сооружениями.

При разбивке осевых линий производятся работы по выносу данных линий. После этого вынесенные оси закрепляются путем сплошной или створной обноски. Чаще применяется створная обноска, а также дополнительные знаки и метки.

После окончания работ по разбивке линий зданий предоставляется акт выполненных работ. Выезд геодезистов можно заказать по телефону, указанному на сайте. Для удобства клиента есть возможность заказать обратный звонок. Все работы по разбивке линий будут произведены в срок в строгом соответствии с проектной документацией.

Вынос в натуру основных и главных разбивочных осей зданий и сооружений

Разбивочные работы (или, иными словами, вынос проекта в натуру) производятся с целью соотнесения характерных точек и плоскостей (плановое и высотное положение) на местности с рабочими проектными чертежами для объекта строительства. Поэтому эти работы считаются одними из основных во всей инженерной геодезической области строительства.

Строительный проект здания/сооружения всегда содержит крупномасштабные топографические планы. И вынос проекта в натуру – это, по большому счету, определение месторасположения будущего строительства относительно окружающих объектов (например, существующей застройки) и розы ветров в соответствии с примененной в проекте системой координат. Найденные точки отмечаются на местности при помощи колышков.

Все элементы строящегося объекта задаются относительно осей, которые могут быть главными, основными и детальными (промежуточными). Их количество и виды определяются размерами и геометрическими формами сооружения.

Главные оси линейных сооружений (каналы, трубопроводы, дороги и т.п.) – это продольные оси самих сооружений. Для зданий промышленного и гражданского строительства таковыми служат оси симметрии зданий. Основными осями зданий и сооружений определяются их форма и габариты. Промежуточные оси применяют для деталировки отдельных элементов в зданиях и сооружениях.

Проектные высоты точек и плоскостей всегда задаются и отсчитываются от уровня «условной поверхности». Например, в зданиях условной поверхностью является нулевая отметка, т.е. уровень «чистого пола» на первом этаже.

Каждый процесс выноса проекта в натуру начинается с разбивки главных и основных осей, определяющих на местности положение всего здания. Затем выполняется разбивка детальных осей для определения взаимоположения более мелких элементов и конструкций. Но до начала разбивочных работ на местности проводится целый комплекс подготовительных мероприятий: аналитический расчет проектируемых элементов, геопривязку проекта, выполнение разбивочных чертежей, проектирование порядка и регламента производства геодезических работ.

Во время аналитического расчета элементов проекта находят основные точки сооружений, элементов планировки и благоустройства на основании генерального плана, рабочих чертежей, планов организации рельефа, профилей и планов подземных коммуникаций и дорог.

Геодезическая привязка проекта – это расчет разбивочных элементов, по которым проект, собственно, и выносят в натуру. Разбивочные элементы – это, к примеру, расстояния, превышения, углы, определяемые применяемым способом разбивки.

В результате геодезической подготовки проекта появляются разбивочные чертежи, которые являются основным документом, регламентирующим разбивочные работы. Их составляют обычно в масштабах от 1:500 до 1:2000 – зависит от сложности и размеров строительного объекта. Точность работ по разбивке регулируется нормативными документами.

ЧУП «ЛеолЭлектро» гарантирует качественное и своевременное выполнение заказанных работ по выносу в натуру основных и главных разбивочных осей зданий и сооружений в городе Лида.

Для получения подробной информации воспользуйтесь любым удобным для вас способом связи здесь.

Вынос в натуру осей зданий в Москве и московской области

Специалисты «ГрадЗемКом» выполнят вынос осей здания в натуру в Москве и области. Геодезическая разбивка с выносом осей строения, это работа по переносу проектных решений на план местности. Определяется положение характерных точек, отдельных плоскостей, установка специальных меток на объекте. Кадастровому инженеру потребуется генплан и чертёж разбивки.

В Снипахуказаны минимальные и максимальные погрешности проводимых замеров. При измерении главных осей они не должны превышать 5 см, и до 3 см для детальных осей. Если допуски будут превышены, это негативно отразится на геометрии здания. Измерительное оборудование должно пройти юстировку, быть лицензированным.

Технология и стандарты выполнения работы

Актуальные стандарты предусматривают выполнение работ в несколько этапов:

Специалисты монтируют метки-реперы на высотах и координатах. Их выравнивают между собой. Выполняется построение геосети для объекта.
Далее инженер-геодезист начинает разбивочную работу. К геооснове привязывают точки, красные линии осей. Их выносят в натуру, закрепляют геодезическими метками на местности. Далее проводится детальная разбивка.
Далее для элементов строительных и архитектурных конструкций устанавливаются поперечные и продольные оси. Требуется повышенное внимание к точности. Внесение изменений в будущем невозможно.
Финальный этап – разбивка осей фундамента, монтажных осей.

Специалисты «ГрадЗемКом», выполняя работы по созданию геодезической основы для разбивки, применяют высокоточное оборудование. Это позволяет выполнить вынос осей с минимальной погрешностью, что важно для качества строительства, правильной посадки построек.

Применяются различные методы выноса на местность главных осей, красных линий и проектных точек. Инженеры выбирает способ, исходя из разбивочной схемы, типа построек, иных условий. Важно наличие доступа к точкам, возможность получения сведений о них, точных координат.

После завершения разбивки оформляется акт выноса в натуру на объект, представляются другие документы. Составляются приложения к отчёту с геометрией, выносом в натуру осей конструктивных элементов дома, локальные метки для фундамента, котлована, инженерных сетей.

Особенности работы:

При работах по разбивке фундамента, осей отдельных стен и перегородок постройки, исполнительных съёмках на ОКС создаются сети сгущения. Они строятся на основе марок одновременно с приёмкой геоподосновы. Ориентацию и начало отсчёта для осей выбирают, исходя из особенностей взаиморасположения отдельных частей здания, строения. При этом важно, чтобы одно пересечение всегда имело значение без миллиметров (целое число). Проектные расстояния между осями, также являются целыми числами. Это упрощает контрольные проверки строительных и монтажных работ.

Рекомендуется установка стенных марок для выноса в натуру осей, последующей топосъёмки. Такая методика эффективнее, чем процедура нивелирования от меток-реперов. Обеспечить сохранность таких марок для использования на всех этапах строительства – важная задача. Рекомендуется установка восьми и более меток для каждого объекта строительства. При возможности геодезические знаки монтируются максимально высоко. Это может быть крыша или точка, до которой не дотянутся прохожие. Перед установкой марки поверхность зачищается. Либо метка наклеивается на водостойкие составы.

Заказ разбивочных работ для выноса осей строения в натуру, построение геоподосновы строительства, передача подрядчиках ложатся на плечи заказчика. Заказ аналогичных услуг для осей фундамента и котлована, установка отметок на монтажные горизонты, разбивка промежуточных осей – задача организации-подрядчика.

Наши преимущества

Поручая геодезические работы инженерам «ГрадЗемКом», вы получаете гарантии точности, соблюдения сроков.

Надёжные гарантии. 100% положительных отзывов о выполненных работах.
Юридическая защита прав клиента и ответственности исполнителя в договоре.
Прозрачное ценообразование, составление сметы.
Соблюдение сроков выполнения работ, составления отчётов и актов.

Осуществляем юридическое сопровождение проектов строительства. Помогаем в оформлении документов для подачи в Кадастровую палату. У нас вы можете заказать комплекс услуг, получив скидку.

Подав заявку, Вы получите подробную консультацию инженера-геодезиста. Он сообщит, какие документы требуются, расскажет об условиях выполнения работ. После подписания договора специалисты выезжают на объект. Уточните удобное Вам время посещения, обеспечьте доступ геодезистов. По завершении вы получаете необходимую документацию, оформленную по установленному образцу.

Другие услуги

Калькулятор стоимости услуг

Вид услуги:

Выберите услугуКадастровые работы (Земельные участки)Кадастровые работы (Объекты капитального строительства)Документы для ввода в эксплуатацию (Объекты капитального строительства)Проектные работыЭкспертные услугиГеодезические работыКонсалтинговые услуги

Как планировать здание

Обустройство здания – это процесс перенесения архитектурных предложений с чертежей в землю. Он устанавливает точки расположения границ участка, фундаментов, колонн, осевых линий стен и других необходимых структурных элементов. Кроме того, он устанавливает правильную протяженность, угол и уровень постройки. Вся конструкция будет расположена и возведена в соответствии с первоначальной планировкой.

Таким образом, точная разметка является фундаментальной частью строительных работ, а исправление ошибок может быть очень дорогостоящим и требовать много времени.Его должны выполнять только компетентные люди, а все работы должны тщательно проверяться, желательно другим персоналом.

Разбивка обычно проводится после того, как участок был подвергнут обследованию состояния и кабинетному исследованию и был очищен от любого мусора, нежелательной растительности или препятствий. Работы, необходимые для создания требуемых уровней, также могут быть завершены до начала процесса макета.

Положение и ориентация конструкции обычно описываются на чертежах архитектора или инженера и точно определяют, как должна быть устроена планировка.

Контрольные размеры и ссылки на планах определяют расположение здания и, в частности, его фундаменты. Это включает; общая длина и ширина, расстояния до осевых линий дороги и других сооружений, внутренние конструктивные размеры, подходы и полосы отвода и т. д.

Затем можно отметить контрольные точки конструкции, чтобы строительная бригада могла легко их идентифицировать. Обычно это включает в себя разметку углов здания, горизонтального и вертикального положения с использованием кольев, досок с натяжными линиями, просверливания отверстий, обозначений вырезания и заполнения и других методов.

[править] Временная контрольная марка (TBM)

Временный репер – это фиксированная точка с известной отметкой, обычно на уровне первого этажа. К его созданию следует приступить на ранней стадии. Это фиксированная точка, с которой начинается установка и с которой связаны все уровни. По возможности, ТБМ должен соотноситься с контрольной отметкой боеприпасов. На объекте это может относиться к любому постоянному приспособлению, например, крышке люка или жестко забитой стойке. Обычно это обозначается колышком или стальным уголком, который удобно расположен (например, рядом с офисом на площадке) и забетонирован или отгорожен деревянными конструкциями низкого уровня.

Поскольку знаки «минус» легко читаются неправильно, положение TBM должно позволить всем другим уровням быть положительными. TBM должен быть четко обозначен на всех чертежах, со всеми уровнями и вертикальными размерами, выраженными в метрах с точностью до трех знаков после запятой.

[править] Базовый уровень

Как правило, первая задача макета – это создание базовой линии, с которой можно связать все макеты. Базовая линия – это прямая базовая линия, по отношению к которой углы здания расположены на земле.Она часто совпадает с «линией застройки», которая является границей района или внешней границей дороги или обочины, часто разграничиваемой местными властями.

[править] Горизонтальные элементы управления

Это точки с известными координатами относительно определенной точки. Затем можно определить другие точки, например углы макета. Следует использовать множество контрольных точек, чтобы каждая точка плана могла быть точно расположена на земле.

[править] Вертикальные элементы управления

Это позволяет разместить проектные точки на их правильных уровнях.Вертикальные контрольные точки устанавливаются относительно заданной вертикальной опорной точки – часто это деревянный столб, установленный в бетоне. Но это также может быть определенная высота от ближайшей дороги или участка земли.

Горизонтальный и вертикальный контроль обычно осуществляется на этапе нивелирования с помощью теодолита или аналогичного инструмента. Для получения дополнительной информации см. Геодезические инструменты.

Уровни на планах расположения должны быть обозначены в метрах с точностью до трех десятичных знаков, например 32,350. Также предполагаемые уровни должны быть записаны в рамке, в то время как существующие уровни могут быть записаны как обычно. Символы «x» или «+» следует использовать на планах для обозначения точной точки, к которой применяется уровень.

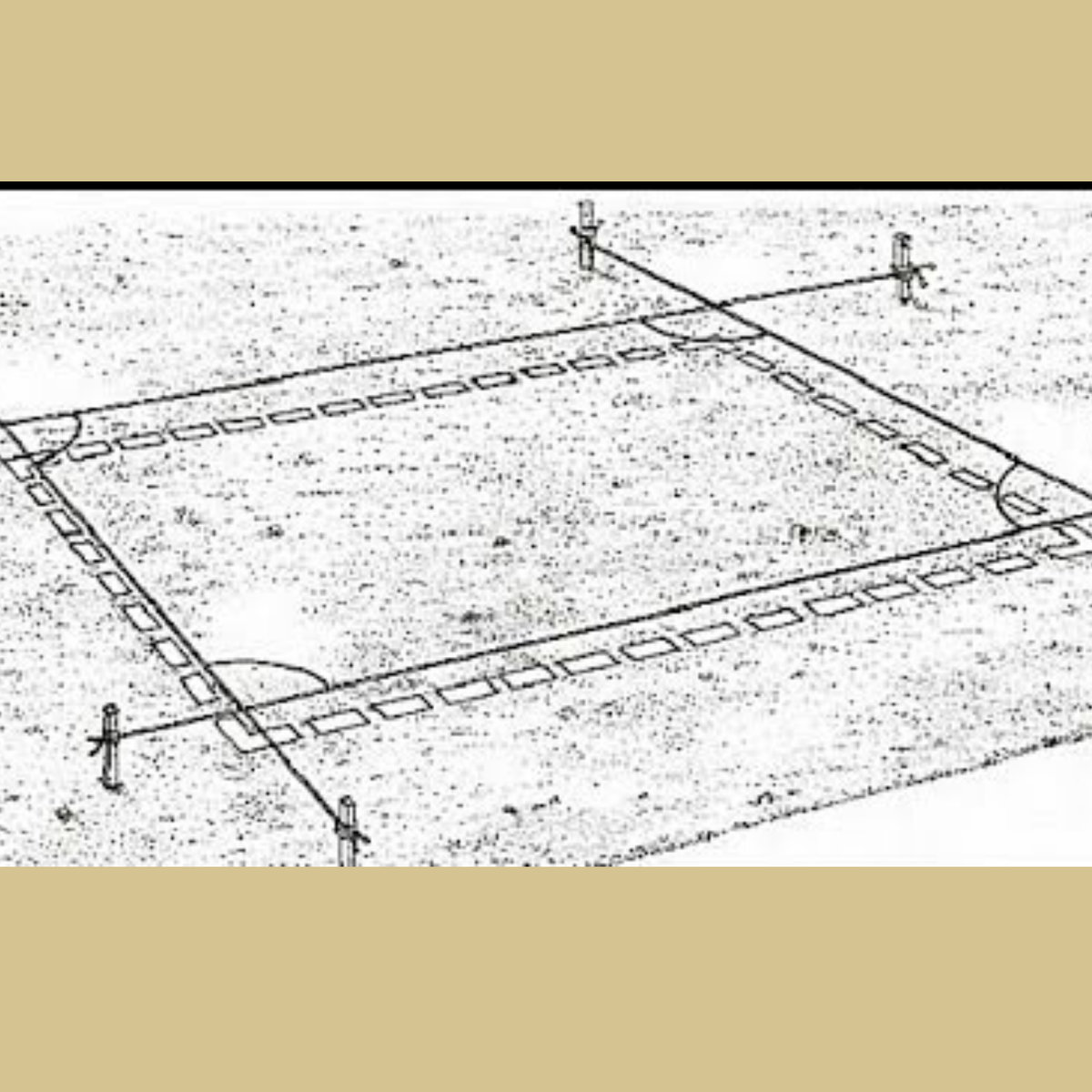

Для простой планировки здания, такой как прямоугольник, контур здания отмечается линией, привязанной к угловым столбам – для прикрепления линии можно использовать гвоздь в верхней части столба. Теодолит, строительный квадрат или строительный квадрат используются для отключения углов 90 градусов для оставшихся углов. Для установления прямой линии между угловыми стойками могут потребоваться рейки.

Угловые стойки обычно представляют собой деревянные стойки размером 50 x 50 мм, которые прочно вбиваются в землю с гвоздем в центре столба.Контур можно нанести на землю сухой известью или подобным порошком. По углам можно использовать деревянные профильные доски. Профильные доски обычно имеют высоту 0,6–1 м и состоят из двух столбов 50 x 50 мм, вбитых в землю не менее чем на 600 мм, с поперечиной 150 x 38 мм.

Если контур здания более сложен, чем простой прямоугольник, может потребоваться установить диапазон точек таким же образом, как и при построении простого прямоугольника. Однако требуется большая осторожность, поскольку при размещении большего количества точек вероятность появления небольших ошибок выше.Часто самый простой способ выложить здание неправильной формы – сначала выложить большой прямоугольник, который будет охватывать все здание или большую его часть. Как только это будет сделано, можно будет сделать вычеты и изменения, чтобы получить точную требуемую компоновку.

План траншей определяет размер, форму и направление выемки, а также ширину и положение стен. Траншеи выкапываются после того, как будет определен контур здания. Ширина часто отмечается линией точек из сухого известкового порошка для точной выемки грунта вручную, а центральная линия размечается для точной выемки грунта машиной.

Контурные профильные доски часто используются для управления позиционированием, шириной и глубиной траншеи. Чтобы они не мешали земляным работам, профильные доски следует устанавливать на расстоянии не менее 2 м от позиций траншеи. Уровень поперечной доски профиля должен быть привязан к опорной точке площадки и закреплен на удобной высоте над уровнем земли, часто с помощью шнуров, натянутых между двумя профилями на обоих концах траншеи. Для идентификации на кроссборде можно нарисовать полосы.

Колышки часто вбивают в дно траншеи, чтобы отметить верх бетонной полосы, которая впоследствии заливается.

Углы стен переносятся с пересекающихся линий шнура на участки раствора на бетонном фундаменте с помощью спиртового уровня для точности.

Прорезку траншей необходимо проводить с большой осторожностью, особенно если они будут оставаться открытыми на длительный период, поскольку существует вероятность обрушения бортов.

Общий контур зоны пониженного уровня может быть определен исходя из базовой линии. Угловые столбы прикрепляются к контуру участка раскопок и контуру отмечают сухим песком или подобным материалом.Чтобы контролировать глубину выемки, смотровые планки устанавливаются на удобной высоте и в положениях, позволяющих использовать путешественника.

Путешественник – это профильная доска с фиксированной высотой, используемая для контроля уровня выемки между профильными досками. Поместив путешественника на линию обзора между двумя досками уровня, можно увидеть, были ли проведены раскопки до нужных уровней. Высота путешественника – это желаемый уровень визирной планки за вычетом уровня образования выемки.

Каркасные здания обычно связаны с сеткой, часто начинающейся от базовой линии. Пересечения линий сетки обозначают центральные точки изолированного фундамента или фундамента.

Схема сетки устанавливается с помощью теодолита, а пересечения сетки отмечаются колышками. После того, как сетка будет разложена, смещенные колышки или профили могут быть закреплены вдали от любых последующих земляных работ. Контроль глубины выемки может осуществляться с помощью наблюдателя, находящегося между смотровыми направляющими, или с помощью уровня и персонала, связанного с точкой отсчета площадки.

Разбивка строительства | LGB

Строительная разбивка – это перенос планировки внешней периферии проектируемого объекта на месторождение или перенос оси линейных строительных инженерных сооружений на месторождение таким образом, чтобы обеспечить его выполнение в соответствии с разрешение на строительство и документация на выполнение строительства. При разбивке отмечаем характерные точки будущего объекта в соответствии с данными из проекта, на основании которого было выдано разрешение на строительство.Мы можем выполнить разбивку как обратную задачу измерения точек: задаются координаты выбранных точек, и мы ищем положение этих точек в природе.

Строительная разметка – это геодезическая услуга, которая проводится на начальном этапе строительства здания. В случае, если предусматривается котлован, в первую очередь следует разметить зону раскопок. После выемки котлована проводим разбивку здания в котловане.

Когда делать разбивку здания?

Необходима разметка здания:

до начала строительства каждого нового здания или реконструкции здания, которое меняет свои размеры, для чего требуется разрешение на строительство
до начала строительства каждого объекта инфраструктуры или инженерных коммуникаций и связанных объектов общественной экономической инфраструктуры
до начала строительства простого объекта, для которого разрешение на строительство не требуется и вы хотите разместить его именно в пространстве

Зачем делать разбивку здания?

Объект должен быть разбит таким:

инвестор может зарегистрировать начало строительства в соответствии со статьей 63 Закона о строительстве
Ваш будущий объект будет правильно позиционирован в пространстве
строительство вашего объекта не будет отклоняться от проектной документации и разрешения на строительство
выявить отклонения между проектом и реальной ситуацией и своевременно исправить

Строительные изыскания | SpringerLink

org/Person” itemprop=”author”> Бойд Л.Cardon
Edward G. Zimmerman

Abstract

Строительно-геодезические работы составляют примерно 60% всех выполняемых геодезических работ и должны считаться определенной специальностью современного геодезиста. Три основные цели изысканий при строительстве: (1) обеспечение разбивки столбов, расположенных как по горизонтали, так и по вертикали, которые строительный персонал может использовать точным и эффективным способом для размещения конструкций или объектов земляных работ; (2) постоянная замена стоек макета по мере того, как проект приближается к завершению, наряду с периодической проверкой проектов на соответствие проектным размерам; и (3) предоставление карты по завершении проекта, показывающей окончательное местоположение и конфигурацию проекта, с включением любых изменений или модификаций в дизайн проекта – «как построенная» карта.

Ключевые слова

Контрольная точка бокового откоса линии баланса Ширина дороги Вертикальное выравнивание

Эти ключевые слова были добавлены машиной, а не авторами. Это экспериментальный процесс, и ключевые слова могут обновляться по мере улучшения алгоритма обучения.

Это предварительный просмотр содержимого подписки,

войдите в

, чтобы проверить доступ.

Предварительный просмотр

Невозможно отобразить предварительный просмотр. Скачать превью PDF.

Ссылки

Davis
, R.E., F. S.
Foote
, J. M.
Anderson
и E. M.
, Михаил
. 1981.
Геодезическая теория и практика
, 6-е изд. Нью-Йорк: Макгроу-Хилл.
Google Scholar
Кавана
, Б. Ф. и С. Дж.
Гленн Берд
. 1992.
Surveying
, 3-е изд., Englewood Cliffs, NJ: Prentice Hall.
Google Scholar
Meyer
, C.F. и D. W.
Gibson
. 1980.
Маршрутная съемка и проектирование
, 5-е изд.Нью-Йорк: Харпер Коллинз.
Google Scholar
Моффит
, Ф. Х. и Х.
Бушар
. 1992.
Геодезия
, 9 изд. Нью-Йорк: Харпер-Коллинз.
Google Scholar
Вольф
, П. Р. и Р. К.
Бринкер 9000 2. 1994.
Элементарное обследование
, 8-е изд. Нью-Йорк: Харпер Коллинз.
Google Scholar

Информация об авторских правах

Авторы и аффилированные лица

Boyd L.Cardon
Edward G. Zimmerman

Нет доступных филиалов

Building | Valheim Wiki | Fandom

Создайте свои собственные медовые залы, дома, замки викингов и многое другое с помощью нашего мощного интерфейса строительства. От Knarrs до внушительных военных кораблей, создавайте легендарные корабли, чтобы покорять моря и открывать новые земли. ^[1]

Valheim имеет богатое меню строительства, которое можно использовать для создания впечатляющих построек, удовлетворяющих потребности любого взыскательного воина. Игроки могут не только строить дома и аванпосты, но и видели, как игроки использовали этот строительный интерфейс для создания массивных мостов, произведений искусства, защиты от существ Вальхейма и специальных инструментов, помогающих им выживать.

Основы

Вы можете строить с помощью молотка в рабочей области верстака.

Нажмите [1-8], чтобы выбрать молоток в слоте панели быстрого доступа
Нажмите [ПКМ], чтобы открыть меню сборки.
Нажмите [Q / E], чтобы переключить категорию Building Blocks.
Нажмите [ЛКМ], чтобы выбрать Building Blocks, и поместите его.
Нажмите [среднюю кнопку мыши], чтобы удалить строительные блоки.
Прокрутите мышь, чтобы повернуть строительные блоки
Удерживайте нажатой клавишу [Shift], чтобы временно отключить привязку.

Существуют различные ремесленные станции, которые должны быть поблизости для размещения определенных строительных блоков, таких как:

Верстак, необходимый для размещения большинства строительных блоков, которые вы разблокировали с самого начала или в самом начале, и некоторых поздних строительных блоков.

Кузница, требуется для размещения большинства строительных деталей, содержащих металлы.

Резчик по камню, необходим для размещения частей построек, созданных из камня, таких как каменные стены, из которых сделаны некоторые заброшенные здания.

Стол ремесленника, необходимый для создания некоторых ремесленных станций, которые, начиная с обновления 0.142.6, находятся в конце реализованной прогрессии.

Snap Building

Части здания, такие как стена, крыша, пол, балка и столб, могут защелкиваться друг с другом на одинаковой высоте.

Однако вы не можете сделать идеальное выравнивание с естественными зданиями возрождения. Он может показаться кривым.

Устойчивость

Если опоры недостаточно, части здания упадут. Вы можете укрепить здание стенами, балками и столбами.

Когда вы перемещаете курсор на часть здания, он показывает цветовой диапазон от синего до зеленого и красного. Синий означает, что деталь опирается непосредственно на местность или «заземлена» и, по сути, на 100% стабильна. Чем ближе к красному цвету спектр, тем менее стабильна деталь.Попытка разместить дополнительные части на полностью красной приведет к тому, что новая часть отломится и потеряет ресурсы, использованные для ее создания.

Стабильность отдельного строительного элемента во многом определяется тем, насколько далеко он выступает по горизонтали от частей, прикрепленных к земле. По мере того, как части размещаются дальше по горизонтали и вертикали от устойчивой части, их устойчивость будет постепенно снижаться. Каждая деталь наследует максимальную стабильность от элементов, которые ее поддерживают.Таким образом, при добавлении к детали, которая стабильна на 50%, максимальная стабильность новой детали будет не более 50%. Существует также фактор веса, который способствует устойчивости, например, попытка разместить каменную стену горизонтально сбоку от опоры часто не увенчается успехом, если камень не поддерживается непосредственно снизу.

Несмотря на то, что каменные строительные элементы являются более прочным материалом, они не обеспечивают большей стабильности, чем деревянные части, при вертикальном росте конструкции.

Прямо вертикальный столб из дерева или камня может подняться на 16 м над землей, прежде чем он не сможет поддерживать что-либо над ним.Это верно для деревянной стены, деревянной стены наполовину, каменной стены 1×1, каменной стены 2×1, каменной стены 4×2, деревянного столба 1 м, деревянного столба 2 м, каменного столба.

Прямо вертикальные стержневые деревянные бревна могут подняться на 24 м над землей, прежде чем они не смогут поддерживать что-либо выше. Это верно для бревенчатой опоры 4 м и бревенчатой опоры 2 м.

Прямо вертикальный столб из деревянного железа может подниматься на высоту до 50 м над землей, прежде чем он не сможет поддерживать что-либо над ним.

Деревья, в том числе посаженные игроком, будут эффективно функционировать как «земля» для вспомогательных целей, что позволяет использовать очень высокие постройки.

Найдено на Reddit / Valheim, благодаря пользователю / ToddGeorgeKelly /

Чтобы высокие конструкции оставались устойчивыми, самая высокая точка должна быть усилена опорами, которые создают кратчайший и наиболее вертикальный путь вниз до земли. Стоит подумать о том, чтобы поднять поверхность как можно ниже под конструкцией, чтобы пол и стены были на 100% устойчивыми (выделены синим цветом при наведении указателя мыши). При расчете устойчивости валуны также считаются рельефом, поэтому пересекающие их части считаются заземленными.

Для более подробного объяснения стабильности, взятого непосредственно из кода игры, см. Создание стабильности.

Распад

Если деревянные части здания не укрыты во время дождя, не соединены с крышей или погружены в воду, они разлагаются до максимальной прочности на 50%, меняя внешний вид на гнилой до тех пор, пока они не будут отремонтированы. Стена кола не гниет под дождем, в отличие от деревянных ворот. Части каменных зданий не разрушатся от дождя или погружения в воду.

Чтобы предотвратить гниение, сначала возьмите крышу из желаемых конструкций с соответствующими опорами и фундаментом, что поможет при постройке, которая продлится несколько дней или недель, когда возможен дождь.

Урон

Части здания могут быть повреждены атаками игроков, монстров и существ. Деревянные шипы также получают небольшой урон, нанося урон сущностям, которые их касаются.

Враждебные монстры привлекаются и агрессивны ко всем источникам света и станциям крафта и будут пытаться сломать их, если не попытаются атаковать игрока.

Со временем ЛЮБАЯ деревянная конструкция или ремесленная станция БУДЕТ ухудшаться до 50% здоровья, если помещена в воду.

Ремонт

Вы можете отремонтировать части здания, которые кажутся гниющими или поврежденными, с помощью молотка. Это не требует затрат ресурсов, но требует выносливости. Игрок должен находиться в пределах досягаемости ремесленной станции, соответствующей ремонтируемой детали, например. Верстак при ремонте деревянной детали или Камнерез для каменной детали.

Заброшенные постройки

Эти сооружения представляют собой тип достопримечательностей (POI), которые встречаются в естественных условиях мира. Размер, расположение и материалы, из которых сделаны эти конструкции, могут сильно различаться, поскольку каждый из них создается на основе случайных шаблонов.

Есть разные типы заброшенных построек, такие как Заброшенные хижины, Заброшенные башни, Заброшенные фермы и многие другие.

Эти заброшенные и сгенерированные структуры могут содержать такие вещи, как сундуки с предметами, специфичными для биома, монстров (обычно скелетов), создателей монстров и вегвизиров, чтобы отметить ближайший алтарь босса для этого биома.

В биоме Луга / Шварцвальд они также могут содержать естественные нерестовые ульи, из которых при уничтожении будет выпадать пчелиная матка, а иногда и мед.

Стратегии строительства базы

Создание ваших аванпостов в непосредственной близости от нескольких границ биомов предоставляет доступ к различным ресурсам и позволяет вам наблюдать за территориальными битвами различных существ (вместе с добычей, разбросанной по местности), но также может быть опасным.
Возможны многие типы защиты , как в виде построенных объектов, так и в виде измененного ландшафта:
Существа не могут рыть землю, поэтому «стены ландшафта» становятся для них фактически непроницаемыми .Таким образом, идеальная защита строится с помощью мотыги и кучи камней, любой кирки или, в идеале, комбинации того и другого. Имейте в виду, что изменение ландшафта может вызвать заикание, как и размещение объектов (нажмите F2, чтобы проверить количество загруженных «экземпляров»).
Мотыгу можно использовать для подъема местности, когда вы стоите на ней, что позволяет быстро установить столб , чтобы стоять и стрелять по врагам ближнего боя внизу. Помните, что для этого вам понадобится верстак поблизости. С практикой это возможно во время боя.
Большинство существ никогда не прыгают с уступов (за исключением Фенринга и Капли). Глубокая яма (около 3 “блоков”) также в значительной степени безопасна, и вы можете стрелять во врагов, приближающихся к уступу. Однако летающие существа могут атаковать сверху, если вы не построите крышу.
Ворота
можно разрушить, но промежутки , через которые игрок перепрыгивает при входе или выходе из базы, не могут. Однако этот трюк может быть неудобным. Также обратите внимание, что вы можете масштабировать крутых ландшафтов стен, бегая и прыгая, особенно при движении к складке (углу) для лучшего сцепления, в то время как большинство существ этого не могут.
Самый эффективный для FPS метод защиты – это построение на нескольких опорах местности. Это минимизирует “экземпляры” изменения ландшафта, но позволяет вам игнорировать врагов, бегающих снаружи, особенно если для входа на базу требуется быстрый прыжок. Обратите внимание, что возвращение ландшафта к его приблизительной исходной высоте не устраняет попадание в FPS (если в игру не добавлен настоящий инструмент «отменить изменения ландшафта»).
Верстаки запрещают появление вражеских врагов в радиусе , что делает их на удивление полезными защитными инструментами. Вы можете спрятать их по внешнему периметру стен или в небольших ямах, покрытых несколькими плитками для пола, чтобы сделать зону более безопасной. Однако верстаки также не позволяют выпадать предметы со временем!
Двери и ворота можно использовать для создания перекидного моста для тележек. Другой вариант защиты вашего моста – это повесить ворота на опоре над ними и прикрепить часть пола к воротам с небольшими зазорами по бокам, в результате чего пол исчезнет, если ворота будут разрушены.
Вы можете разместить ворот в воде , чтобы блокировать врагов, которые не смогут атаковать ворота, но позволят лодкам проходить при открытии.
Опция «Ровная поверхность» для мотыги использует высоту местности непосредственно под вами в качестве целевой высоты, хотя, если вы удерживаете Shift во время щелчка, она будет использовать высоту местности, на которую вы указываете. Хорошее использование этих знаний может сэкономить вам много камня и работы при озеленении, поскольку это только расходует выносливость и долговечность мотыги (каламбур не предназначен).
Вы также можете построить «трап» , по которому враги могут ходить, над вашей базой в яме и развести костер, чтобы они убили себя, а затем поймать добычу, когда она упадет.
Объединение рва с форпостом на плато – интересный вариант. Пример с частного сервера показан здесь:

Обустройство некоторых общих инженерных работ

Обустройство некоторых общих инженерных сооружений, например, зданий.Обсуждаются водопропускные трубы, мосты, откос земляных работ и т. Д.

Обустройство здания:
План фундамента здания обычно поставляется или может быть составлен из заданного плана стен здания и размеров фундаментов для разных стен (рис. 14.1 и 14.2). Мало пользы устанавливать колышки или колья в точном положении каждого угла здания, так как они были бы выкопаны во время раскопок фундамента.
Поэтому рекомендуется сначала установить контрольный прямоугольник либо за пределами выемки, либо вдоль центральных линий внешних стен здания, а затем определить каждый центр с помощью координат относительно сторон этого прямоугольник. Оба метода формирования контрольного прямоугольника и разметки здания описаны ниже.
Необходимое для работы оборудование:
(i) Стальная лента длиной 30 м,
(ii) Две металлические ленты (15 м или 30 м),
(iii) Длинный шнур,
(iv) Отвес.
(v) Ставки или колышки,
(vi) Гвозди и
(vii) Молоток.
1. Разметка зданий очерчиванием прямоугольника (рис.14.3):
Контрольный прямоугольник, установленный за пределами выемки на расстоянии 2–5 м от линии застройки, как показано, известен как ограничивающий прямоугольник. Контрольные штифты P, Q, R и S не будут нарушены во время раскопок.
Координаты всех углов относительно. стороны контрольного прямоугольника рассчитываются и отображаются в табличной форме, указанной ниже на плане фундамента.

Процедура:
Две стойки P и Q точно забиваются на требуемом расстоянии друг от друга (15.4 м для строительства на рис. 14.1 и 14.2), концы P и Q представлены проволочными гвоздями, забитыми в центре штифтов. Протяните шнур между P и Q. В точке P установите перпендикуляр PS к PQ с помощью ленты. Метод 3, 4, 5 треугольников. Забейте кол на S, PS – необходимое расстояние (10,7 м). Проверьте диагональ QS.
Выполните аналогичную процедуру для Q, чтобы установить ставку на R. Проверьте диагональ PR. Расстояние RS должно быть точно равно PQ. Прямоугольник PQRS является опорным прямоугольником, а углы плана фундамента фиксируются путем измерения их координат от сторон опорного прямоугольника e.грамм. угол 1 фиксируется путем измерения его координат x ₁ и y ₁ (2 м, 2 м) от PS и PQ соответственно, и вбивается колышка до отметки его точного положения, когда все углы закреплены, шнур должен быть прошел по периметру фигур 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 и т. д., и очертания фундамента, нанесенного извести вдоль этих линий.
2. Разметка здания прямоугольником средней линии (рис. 14.4):
Контрольный прямоугольник, образованный центральными линиями внешних стен здания, как показано, известен как прямоугольник центральной линии, а углы расположены путем измерения их координат со ссылками на сторону этих прямоугольников.
Стойки, установленные в PQRS, будут потеряны во время раскопок, поэтому опорные стойки должны быть установлены на продолжении сторон этого прямоугольника, стойки должны быть установлены на продолжении сторон этого прямоугольника, где они остаются нетронутыми, скажем, примерно в 2 м от строительная линия.
В случае точной работы, например, для важных зданий, для установки прямых углов следует использовать теодолит.
Реперы следует устанавливать в удобных местах вдали от места работы, чтобы они не нарушались до тех пор, пока работа не будет завершена.

Разметка водопропускной трубы:
Водоворот устанавливается путем расположения углов опор и стенок крыльев у фундамента с помощью их координат по отношению к осевым линиям дороги и пересекаемого ручья (налла). Центральные линии дороги и ручья, которые пересекают друг друга, принимаются за оси координат, при этом происхождение вора находится в центре водопропускной трубы.

Координаты различных точек находятся на плане фундамента и указываются в табличной форме.
На рис. 14.5, PQ и RS – центральные линии дороги и ручья, проходящие соответственно через центр O водопропускной трубы, а координаты точек 1, 2, 3 и т. Д. Равны x ₁ y ₁, x ₂ y ₂, x ₃ y ₃. пр.
Процедура:
(i) Получите колышек в 0 и установите над ним теодолит. Зафиксируйте стрелками точки A, B, C, D и т. Д. На линии POQ. Шнур, проходящий через глазки стрелок, будет определять линию PQ.
(ii) Проведите линию RS под прямым углом к PQ и зафиксируйте точки EFGH, IJKI и т. Д. Стрелками.
(iii) Растяните шнуры по линиям PQ и Rs. Отметьте расстояния OA, OB, OC и т.д. на PQ и OE, OF, OI, OJ и т. д. на RS и зафиксируйте стрелки во всех этих точках.
(iv) Разместите угол 1, измерив координаты x ₁ и y ₁ от A и F, соответственно, с помощью двух лент и отметьте его колышком.
(v) Аналогичным образом зафиксируйте другие точки по их координатам и забейте колышки в каждой точке.
(vi) Пропустите шнур по периферии опоры и перемычки крыльев, как 1, 2, 3, 4, 5, 6, 7, 8, и наметьте контур фундамента известью и сделав надкол, т.е. прорезав узкую траншею вдоль этого линия.
(vii) Аналогичным образом закрепите углы других опорных стенок и боковых стенок и отметьте контур фундамента.
(viii) Измерьте уровни на всех колышках и определите глубину и объем выемки.
(ix) Если стенки крыла изогнуты, точки на кривой могут быть установлены смещениями к хордам 1-8, 6-7 и 2-3, 4-5, как показано на рис.14.6.

Разметка моста:
Установка водопропускной трубы довольно проста, так как пролет только один, а поток воды меньше. Даже если поток воды больше, его легко можно отвести. Но в случае мостов и плотин поток воды не может быть отведен, а также длина может быть очень большой. Поэтому выезд из центра моста невозможен.
Расстановка включает в себя следующие операции:
1.Подготовка топографической карты участка моста.
2. Определение длины моста.
3. Расположение причалов.
1. Подготовка топографической карты:
Топографическая съемка участка моста и подходов к мосту требуется для протяженных и важных мостов.
Тахеометрические методы используются для изыскательских работ и контурной обработки, и на карте должны быть указаны следующие данные:
(i) Северная линия
(ii) Название реки и направление течения воды,
(iii) Название ближайшего города или деревни по обе стороны от моста.
(iv) Ширина предлагаемой проезжей части.
(v) Ширина существующей проезжей части, если таковая имеется.
(vi) Радиус кривизны поворота на подъездной дороге.
(vii) Расположение и описание реперов и уровней земли на обоих берегах на расстоянии около 150 м как вверх, так и вниз по течению.
(viii) Нормальный, самый низкий и самый высокий уровни воды.
(ix) Площадь водосбора.
(x) Максимальная скорость и расход на участке моста.
(xi) Детали и результаты пробных карьеров, бурений и т. Д.
2. Определение длины моста:
Длину моста необходимо измерять по центральной линии. Если мост короткий, длину можно измерить непосредственно с помощью стальной ленты, а длина большого моста измеряется методом триангуляции.
Пусть A и B – две точки на противоположных берегах на центральной линии дороги. Для определения длины моста
можно использовать любой из следующих методов.
(а) Первый способ (рис.14.7):
(i) Проведите базовую линию AC перпендикулярно центральной линии AB.
(ii) Измерьте базовую линию AC очень точно, а также угол ACB (θ ₁) с теодолитом методом повторения.
Тогда AB = AC tan θ ₁
(iii) Чтобы проверить длину AB, проведите линию BI), перпендикулярную AB в точке B. Измерьте BC и угол ADB (θ ₂), как и раньше. Тогда AB = BD tan θ ₂.
(iv) Если два расстояния почти равны, среднее из них можно принять за длину AB, в противном случае всю операцию следует повторить и точно рассчитать длину.

(б) Второй метод (рис. 14.8):
(i) Проведите базовые линии AC и BD по обоим берегам реки.
(ii) Присоединяйтесь к CD, BC и AD. Тогда ABDC – четырехугольник с диагоналями BC и AD.
(iii) Измерьте базовые линии AC и BD и восемь углов, как показано очень точно.
(iv) Отрегулируйте четырехугольник приблизительным методом или методом квадратов.
(v) Рассчитайте длину AC по скорректированной длине BD и скорректированным значениям углов и сравните ее с измеренным значением.Если расхождение меньше 1 из 5000, принимается длина средней линии AB.
3. Расположение причалов:
После измерения длины моста отметьте положение центральных точек опор по средней линии на плане.
Причалы располагаются пересечением достопримечательностей от концов базовой линии следующими способами:
(a) Первый метод (рис. 14.9):
(i) Измерьте базовые линии AC и BD и углы BAC и ABD.
(ii) Вычислите углы ACP ₁, ACP ₂, BDP ₁ и BDP ₂ из известных длин базовых линий и углов BAC и ABD.
(iii) Установить теодолиты в AC.
(iv) Направьте теодолит из точки A в точку B и установите угол ACP ₁ относительно теодолита в точке C. Пересечение этих двух линий обзора дает положение центральной точки P ₁.
(v) Аналогичным образом найдите вторую центральную точку P ₂.
(vi) Проверьте расположение Пи и Пи, установив теодолиты в точках B и D.
(b) Второй метод (рис. 14.10):
(i) Установите базовые линии в точках A и B перпендикулярно AB, простираясь как со стороны входа, так и со стороны выхода.
(ii) Отметьте на каждой базовой линии и с каждой стороны от центральной линии расстояния, равные центральным точкам 1 и 2, как показано.
Таким образом, линии пересечения 1-1 и 2-2 образуют углы в 45 ° с базовой линией на противоположных берегах, а также с центральной линией AB.
(iii) Найдите центральную точку P ₁, одновременно глядя на пересечение двух линий 1-1. Аналогичным образом установите P ₂ на пересечении линий 2-2
Этот метод является довольно точным и простым, но подходит только тогда, когда возможны перпендикулярные базовые линии по обе стороны от центральной линии моста.

Разметка уклона земляных работ:
Он заключается в установке ставок на заданном уклоне или уклоне.Указывают, сколько резки или засыпки необходимо сделать, чтобы довести поверхность земли до заданного уровня. После обозначения на профиле отметки или линии пласта для каждой станции определяются уровни пласта. Зная уровень формации и высоту инструмента, показания рейки, необходимые для установки вехи на заданном уровне, могут быть получены путем вычитания уровня формации из высоты инструмента.
Иллюстрация (рис. 14.11):
Предположим, что точка A должна быть установлена на данном уровне.Пусть уровень образования точки A = 60,500, высота инструмента = 62,605 и уровень земли на уровне A = 60,255, показание рейки, расположенной на вершине колышка, то есть уровень образования должен быть H.I. Уровень образования.
= 62,605-60,500 = 2,105 м.
Ставка может быть увеличена или уменьшена, чтобы получить желаемое значение. В этом случае верхняя граница ставки будет 60,500-60,255 = 0,245 м над землей.
Аналогично устанавливаются остальные баллы по данной ступени.
Вышеупомянутый метод подходит только в том случае, если необходимо установить несколько точек на данном уровне, но если количество точек достаточно велико, например, в случае дороги, железной дороги, канала, канализации и т. Д., Оценки должны быть равны быть установлен с помощью теодолита, уровня Абни, уровня наклона, смотровых планок, стержней и т. д., метод объясняется ниже:
1. Выделение оценок теодолитом (рис. 14. 12):
Этот метод используется для определения высотных отметок, когда уклон является равномерным на значительном расстоянии.Линия обзора, параллельная уровню, устанавливается с помощью теодолита. Таким образом, одной рейки (выравнивающей рейки) достаточно для всех точек.
Прежде всего установите две фиксированные точки (A и B) на требуемом уровне. Затем теодолит устанавливают и выравнивают по одному из них, скажем A. Мишень фиксируется на рейке на высоте горизонтальной оси, скажем «h», и рейка помещается на другой столб, например B.
Затем телескоп направляют на рейку, поднимают или опускают до тех пор, пока горизонтальный волосок не разделит цель пополам.Это зажато. Промежуточные ставки C, D, E и т. Д. Устанавливаются путем наблюдения за тем же показанием персонала. Этот метод подходит для сравнительно равномерных склонов.

2. Установка оценки по уровню Эбни или уровню наклона:
Указатель верньера уровня Абни устанавливается на значение, соответствующее данной оценке. Затем инструмент удерживают над точкой старта на известной высоте, например, 1,45 м над точкой, опираясь на столб.Другой столб, на котором лопатка закреплена на той же высоте, удерживается над следующей точкой на некотором расстоянии, например, от 30 до 40 м.
Затем шток поднимается или опускается вверх или вниз по склону до тех пор, пока лопатка не разделится пополам, а пузырек не окажется в центре. Линия, соединяющая приборную станцию с точкой, в которой удерживается дальномер, будет параллельна линии визирования и, следовательно, находится на заданном уровне. Полученная таким образом точка затем привязывается и используется в качестве следующей инструментальной станции, последующие точки располагаются таким же образом.
Этот метод не такой точный. Достаточно хороших результатов можно получить, используя наклонный уровень, снабженный микрометрическим барабаном вместо уровня Эбни, и целевую рейку вместо лопаточного стержня.
3. Выделение градаций канализации и трубопроводов с помощью смотровых планок и крепежных стержней (рис. 14. 13):
Прицельная планка представляет собой горизонтальную деревянную полоску шириной 15 см и толщиной 5 см, которая устанавливается поперек центральной линии и прибивается к двум вертикальным стойкам длиной 1,5 м, прочно врезанным в землю по обе стороны от центральной линии.Прицельные планки должны быть вымыты побелкой.
Обвалочный стержень имеет Т-образную форму и состоит из длинного куска дерева шириной 10 см, толщиной 3 см и различной длины, к которому прибита поперечина длиной 40 см и того же поперечного сечения. Длина стержня для обвалки постоянна для любой одной секции хижины для выравнивания и может различаться для разных секций. Верхняя часть хонинговального стержня должна почернеть.
Смотровые планки и хонинговальные стержни используются для установки надлежащего уклона между любыми двумя точками на трассе канализации, трубопровода, дороги или железной дороги и т. Д.Прицельные планки размещаются через равные промежутки времени вдоль центральной линии и при каждом изменении уклона и направления. Вершина каждой планки прицела должна быть строго горизонтальной и находиться; точно установить на желаемую высоту по уровню.
Линия, соединяющая верхние края двух последовательных планок визирования, должна иметь точно такой же уклон, как и центральная линия работы. Тросик должен быть натянут между гвоздями, забитыми в верхней части каждой планки прицела.
Зная высоту фактической центральной линии работы, которая должна быть проложена, и высоты верхней части легкорельсового транспорта, определяется длина стержня для обвалки, которая является разницей двух отметок.Соединительные стержни размещаются так, чтобы их вершины касались струны, а линия, соединяющая их нижние точки, параллельна струне и, таким образом, лежит на требуемом уклоне.
Определение ставки Merriam-Webster
\ ˈStāk \
1 : Заостренный кусок дерева или другого материала, забитый или вбитый в землю в качестве маркера или опоры.
2а : пост, к которому человека направляют на расстрел путем сжигания.
б : казнь путем сжигания на костре
3а : то, что сделано ради прибыли или убытка
б : приз в конкурсе
c : доля или доля в предприятии или предприятии
4 : территориальная юрисдикция мормонов, включающая группу подопечных
6 : гонка ставок – обычно используется во множественном числе, но в единственном или множественном числе в конструкции
переходный глагол
1 : для обозначения лимитов по или как будто по ставкам
4 : для закрепления или поддержки (чего-либо, например растения) кольями.
заявить претензию
: для отстаивания титула или права на что-либо путем размещения ставок, как правило, для удовлетворения требований законодательства.
Как использовать переходы и уровни | Журнал Concrete Construction
Съемка, если вы заглянете в словарь, кажется удручающе сложной процедурой.Однако на практике это просто означает точное измерение. Для подрядчика это своего рода страховка на случай, если фонд окажется на два дюйма выше чьей-либо собственности. Строительные инструменты бывают двух основных типов – оптический нивелир, телескоп которого фиксируется в горизонтальном положении, и транзитный нивелир, который движется не только вбок, но также вверх и вниз. Это позволяет определить, идеально ли ровная стена. Транзитный уровень также позволяет проводить прямые линии и измерять вертикальные углы.Оптический уровень состоит из телескопа, регулировочных винтов, пузырька или «пузыря» и шкалы на 360 градусов. Перекрестие в телескопе позволяет вам центрировать цель. Однако, прежде чем выровнять телескоп, вы должны сначала выровнять инструмент с помощью нивелирной виалы и регулировочных винтов. Поворачивая винты A и B и внимательно наблюдая за пузырем, инструмент можно выровнять по оси A / B. Затем телескоп делают четверть оборота к оси C / D и снова выравнивают. После повторной проверки телескоп можно затем повернуть на полный круг на 360 градусов и обнаружить, что он идеально ровен во всех направлениях.В качестве примера того, как работает оптический уровень, предположим, что вы хотите установить углы фундамента дома: (1) вы начинаете с пустого участка. (2) Вы собираетесь поставить на него этот прямоугольный дом, и вам нужно точно выровнять четыре угла. (3) Предположим, мы установили переднюю часть строительной линии – начните с установки нашего инструмента в точке A, выравнивания его и направления в сторону B. Затем мы устанавливаем круг или указатель на 0 градусов. (4) Теперь мы поворачиваем телескоп точно на 90 градусов, что определяет направление точки C.Мы отмеряем правильные кадры от A до C с помощью ленты и вбиваем столб в C. (5) Теперь мы перемещаем наш инструмент в точку C. Мы снова наводим взгляд на A и устанавливаем горизонтальный круг на ноль. (6) Затем мы поворачиваем наш уровень на 90 градусов и устанавливаем точку D. Закрепите длину лентой и забейте столб в точке D. (7) Теперь мы установили углы основания. Идеальный прямоугольник был создан за считанные минуты.
.
