технология армирования ленточного фундамента. Схемы, чертежи, пошаговая инструкция по укладке арматуры
Опытные строители знают, что от правильно выбранной схемы армирующего каркаса для создания ленточного фундамента, и правильности проведения монтажа напрямую зависит прочность основания под стены дома. В этой конструкции четко распределены все, так сказать, «обязанности» составляющих её элементов. Так, арматура принимает на себя деформирующие линейные напряжения, возникающую не только от тяжести стен, но и от перепадов температур, а бетонная часть конструкции предотвращает ее сжатие. Таким образом, в комплексе эти материалы создают надежную опору для стен.
Вязка арматуры под ленточный фундамент
Вязка арматуры под ленточный фундамент является оптимальным вариантом скрепления металлического «костяка» железобетонной конструкции. Такое соединение, сохраняя заданные линейные и пространственные формы каркаса, тем не менее оставляет возможность несколько «балансировать» при застывании бетона и набора им марочной прочности, принимая оптимальное положение при воздействии возникающих нагрузок.
Если же сделать скелет фундамента жестким, то есть скрепить арматуру сваркой, то даже при незначительной усадке грунта или под давлением стен дома бетонная часть конструкции может начать разрушаться, так как при застывании раствора не произошло оптимального сдвига деталей каркаса и в, казалось бы, прочной монолитной плите сохраняются значительные внутренние напряжения.
Виды арматуры для фундамента
От материала, диаметра и качества армирующего каркаса зависит надежность и долговечность фундамента. Арматура представляет собой прутья, изготовленные из стали или композитных материалов, соответствующих нормативным документам размерам и показателям качества.
Металлическая арматура делится на шесть классов.
- Для заливки мелкозаглубленных оснований небольших по размерам домов, дач, коттеджей, бань подходит класс А II (А300).
- Для более масштабных сооружений используют А III (А400).
- Поверхность прутьев рифленая, что обеспечивает прочное сцепление с бетоном.
- Изготавливают из конструкционной низколегированной стали марок 35ГС и 25Г2С.
Композитные стержни изготавливают из стеклянных, базальтовых и углеродных волокон, пропитанных и связанных фенолформальдегидными смолами. Они не подвергаются коррозии, низкий вес упрощает доставку к месту строительства и монтаж.
Способы
Связать арматуру проволокой можно при помощи ряда известных всем инструментов и приспособлений. Перечислим их.
Специальный пистолет. Он выполняет работу быстро. Однако этот инструмент довольно дорогой: стоит около 1 тыс. долларов. Но с ним невозможно подступиться к внутренним штырям широкого и высокого каркаса фундамента. Этим приспособлением удобно работать только в крайних точках каркаса.
Размягчить можно любую сталь, прокалив её докрасна, а затем дав ей остыть в нормальных условиях.
Если нет возможности или желания приобрести готовую вязальную проволоку, то можно сжечь любую старую покрышку, после чего останется только стальная проволока необходимой мягкости. Но пережжённая сталь частично превращается в окалину, становится тоньше и более ломкой, поэтому такое решение является крайним вариантом.
Диаметр стержня
В СНиПах, которые определяют правила, нормы и требования к этапам строительства, диаметр арматуры рассчитывается исходя из геометрических размеров фундамента. Ее количество должно быть больше 0,1% от площади поперечного сечения основания.
Рассчитывается площадь сечения путем перемножения высоты и ширины прямоугольной ленты. Например, для основы высотой 60 см и шириной 30 см площадь сечения равна 1800 см2.
- Площадь металлического прута соответственно должна быть больше 1,8 см2, для рассматриваемого примера 2 см2.
- Для стержня диаметром 10 мм сечение равно 0,78, для 12 см – 1,13.
- Соответственно нам понадобится три и два прутка с необходимым запасом.
- Но для нитки необходимо минимум четыре, это даст запас прочности.
Для экономии на стоимости расходных материалов разрешается использовать меньший диаметр стержня и гладкую арматуру класса А I, но только на неответственных участках: для перемычек, скрепляющих хомутов, в середине каркаса.
Сколько нужно прутка
Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20% — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.
Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка
Теперь нужно посчитать количество конструктивной арматуры.
Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.
По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.
О выборе марки бетона для фундамента прочесть можно тут.
Расстояние между прутьями
Согласно СНиПам расстояние между горизонтальными нитками не должно превышать 40 см, для ненагруженных оснований допускается 50 см.
Важно! Край металлической арматуры не должен соприкасаться с опалубкой и выходить из толщи бетона!
Минимальное расстояние до края фундаментной ленты 5 см.
Если ширина основания 35 см, вычитаем запас в 10 см и получаем горизонтальный шаг нитки 25 см. Значение меньше установленного и соответствует требованиям.
- Для мелкозаглубленного фундамента высотой до 80 см допускается две горизонтальных ленты. Отступаем рекомендуемые 5 см от низа и верха монолита, получаем высоту между нитками 70 см.
- Перемычки устанавливаются вертикально и горизонтально с минимальным шагом 30 см.
- При возведении капитальной стены из силикатного кирпича, многоэтажного дома, расположении строения на подвижных и пучинистых грунтах шаг ячеек уменьшается и добавляется количество ниток.
Армирование углов
В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

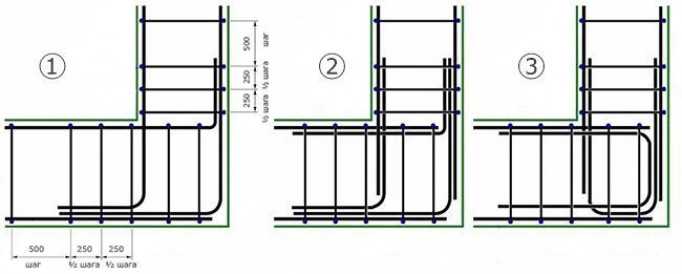

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол
Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.
По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.
Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)
Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.
Расходные материалы
Для соединения арматуры в единый каркас понадобятся расходные материалы, для которых предъявляются определенные требования соответствующих нормативных документов.
- Проволока для связывания частей арматурного каркаса изготавливается из низкоуглеродистой стали повышенной и обычной точности. Выпускают закаленную отжигом, которой свойствен характерный черный цвет и не отожженную. Для повышения сопротивляемости коррозии покрывают слоем цинка. Ее диаметр составляет от 0,5 мм до 10 мм с минимальным отклонением 0,02 мм. Она должна выдерживать и не повреждаться после четырех изгибов. Цинковое покрытие плотно прилегать к основанию и не отслаиваться при кручении. Для ленточного фундамента и арматуры диаметром 10-14 мм используют проволоку толщиной от 1,2 до 1,8 мм. Более тонкая не подходит из-за хрупкости при вязке узлов, а толще 2 мм затрудняет процесс скручивания. Реализуется проволока для вязки арматуры бухтой, килограммами или готовыми 40 см отрезками в упаковках.
- Пластиковые хомуты длиной 30-40 см облегчают монтаж, не требуют для стяжки специального вязального крючка, надежно фиксируют узел соединения не боятся коррозии.
- Пластиковые фиксаторы и стаканы применяются для композитной арматуры. Стаканы и фиксаторы выпускают с отверстием, соответствующим диаметру стержня. Они увеличивают скорость проведения работ, прочность каркаса и нивелируют пагубное воздействие коррозии.
Стаканы и фиксаторы выпускают с отверстием, соответствующим диаметру стержня. Они увеличивают скорость проведения работ, прочность каркаса и нивелируют пагубное воздействие коррозии.При проведении работ по скреплению каркаса не рекомендуется использовать сварку узлов. Место сваривания подвержено быстрой коррозии из-за разрушения поверхностного слоя металла и изменения его качественных характеристик, прочное соединения лишает каркас гибкости, что является основной задачей при сохранности целостности фундамента.
Использование сварки обосновано при работах по устройству высоконагруженных оснований с диаметром прутка более 25 мм.
Схема армирования
Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.
Армирование ленточного фундамента при высоте ленты не более 60-70 см
На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома.
Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.
О глубине заложения фундамента прочесть можно тут.
Для большинства ленточных фундаментов армирование выглядит именно так
Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.
Для ускорения работы при вязке арматурного пояса используют хомуты
Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута.
С ними работать проще и быстрее, а конструкция получается более надежной.
Какая арматура нужна
Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.
В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.
Классы арматуры и ее диаметры
Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено.
Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.
Инструменты для вязки арматуры
Связывание арматурного каркаса процесс трудоемкий, поэтому вязание проволоки руками или плоскогубцами требует усилий и занимает много времени. Для этого используют специальный крючок и механические инструменты.
Вязка арматуры крючком ускоряет процесс, и облегчает выполнение работ.
- Вязальный крючок легко сделать самостоятельно из гвоздя диаметром 5-8 мм, старой отвертки, шила, куска электрода или проволоки. В приготовленную ручку закрепляется отрезок проволоки или гвоздь, свободный конец которого сгибается под углом 900.
- Вязальный крючок с аккумулятором.
- Вязальный пистолет.
- Шуруповерт с самостоятельно сделанным крючком.
Как правильно вязать каркас
Итак, как правильно сделать арматурный каркас для фундамента?
Предварительно изучаются проектные чертежи, так как именно от надежности основания зависит эксплуатационный срок сооружения.
Чтобы избежать ошибок, рекомендуется во время работы соблюдать определенные правила:
- минимальный напуск – от пяти сантиметров;
- на угловых участках прутья, располагаемые перпендикулярно, связываются друг с другом. Блоки, не имеющие между собой соединений, использовать запрещается. Отличный вариант – углы, подготовленные из согнутой арматуры. Эта схема устройства каркаса считается более качественной. Правда, потребуется определенное оснащение, чтобы сгибать прутья, сечение которых превышает четырнадцать миллиметров;
- если соединения выполняются вязальной проволокой, они должны отличаться плотностью. Пользуясь специальным крючком, проволоку следует затянуть до упора, не оставляя свободных мест между хомутами и арматурными прутьями. Обязательно проверяется хомут на подвижность. Если рукой его легко сместить, необходимо выполнить дополнительную связку;
- разбежка между арматурными прутьями должна соответствовать чертежам проектного задания;
- арматурный каркас для плитного или иного фундамента в опалубочной конструкции устанавливается ровно, со всех сторон металл должен быть окружен бетонным раствором, защищающим от коррозии;
- арматура сгибается на холодную, без предварительного нагревания, чтобы не снизить прочность металла.
Технология вязки арматуры
Моток вязальной проволоки разрезают на части длиной 25-30 см. Отрезок складывают пополам, оставляя в месте перегиба петлю под крючок. Заводят отрез под место соединения по диагонали, загибают концы, в петлю продевают крючок и закручивают проволоку.
При этом следят о прочности фиксации и наличии небольшого люфта. Остатки проволоки гнут под прутья, длинные остатки можно обрезать.
Для укрепления углов фундамента используют П-образные согнутые части арматуры, соединенные под углом 900.
- Работы по сборке проводят в подготовленной траншее. Первыми устанавливают вертикальные стержни в углах основания. От них по периметру крепят нижнюю нить армопояса, которую укрепляют с помощью поперечных распорок. Вертикальные прутья устанавливают в пластиковые подстаканники или на куски битого кирпича во избежание контакта с землей.
- На следующем этапе подвязывают верхний пояс. Он должен располагаться на 5-7 см ниже уровня поверхности фундамента.
- Все необходимые заготовки, согласно установленным размерам подготавливают заранее.
- Углы основания в процессе эксплуатации здания выдерживают наибольшие нагрузки. Армопояс в угловых местах нельзя формировать простым пересечением металлических стержней. Он армируется согнутой в Г- или П-образной форме петлей.
Вязка арматуры под фундамент трудоемкий процесс, занимающий много сил и времени. Но от качества проведенной работы зависит целостность и долговечность дома.
Нюансы выполнения работ
Как вязать каркас из арматуры для фундамента, нам известно. Теперь изучим некоторые особенности, с которыми придется столкнуться в выполнении данного вида работ. Обладая определенными секретами, вы легко справитесь с поставленной задачей и даже минимизируете расход строительного материала.
Приведем несколько основных правил:
- армировать необходимо всю площадь фундаментной основы;
- запрещается оголять арматурные кромки, иначе металл начнет подвергаться разрушениям;
- точки, в которых соединяются металлические прутья. Соединять с помощью сварочного аппарата строго запрещается;
- арматурный каркас формируется из нескольких видов материала. Продольно расположенные элементы могут быть в диаметре двенадцать миллиметров, иметь рифленую поверхность. Для поперечных и вертикальных прутков разрешается использовать гладкую арматуру и брать меньший диаметр;
Соединять с помощью сварочного аппарата строго запрещается;- определяясь в выборе стального материала, уточните предполагаемые нагрузочные воздействия на бетонное основание, изучите структурное строение почвы, климатические особенности региона;
- каркасное основание готовится изначально на поверхности, потом опускается в опалубочную конструкцию на подставки.
При отсутствии технических возможностей для расчета зон, наиболее вероятных для деформирования, рекомендуется по всей площади фундаментной конструкции установить три продольных ряда стальных прутьев, соединяя их вязальной проволокой.
В том случае, если вы не обладаете достаточным опытом в проведении подобных работ, не стоит пытаться их выполнять самостоятельно.
Обратитесь за помощью к специалистам или подберите себе опытного помощника.Фото вязки арматуры для фундамента
Методы
Вязать арматуру можно разными методами:
- вручную;
- при помощи инерционного полуавтоматического крючка;
- с применением специального вязального пистолета.
Ручная
Схема вязания от инструмента не зависит. Выше описана вязка вручную, то есть при помощи обычного крючка.
Такой инструмент можно приобрести в строительном магазине или изготовить самостоятельно. Его делают из заточенной арматуры. Ручку наплавляют растопленным пластиком.
Сам крючок может иметь практически любой изгиб и длину. Мастер выбирает наиболее удобную для себя конфигурацию крючка опытным путем.
Полуавтоматом
Инструмент, работающий по инерционному принципу, тоже имеет форму крючка. Его применение ускоряет и упрощает процесс. Стоит он недорого, продается в строительных магазинах.
Принцип действия такого инструмента следующий:
- крючком поддевается проволока и с усилием натягивается вверх;
- в это время ножка крючка, имеющая спиральную нарезку и помещенная в пластиковый корпус, проворачивается, скручивая проволоку;
- если после одного такого движения проволочная петля скрутилась недостаточно плотно, снова поддеть петлю крючком и потянуть.
Полуавтомат применяется профессиональными строителями при возведении частных домов.
Использование вязального пистолета
Пистолет – это полноценное строительное оборудование. Он выполняет вязку автоматически.
При создании каркаса пистолет просто подносится к месту соединения, после этого нужно нажать на рычаг или кнопку (в зависимости от модели инструмента).
Пистолет обмотает соединение проволокой, затянет ее и обрежет. Вся процедура занимает несколько секунд.
В видео советы и руководство по обвязке арматуры шуруповертом и крючком:
Вязание арматуры при помощи специального приспособления – вязального станка
Чтобы создать этот инструмент, нужно взять несколько досок толщиной 20 миллиметров, отрезать 4 доски по длине арматуры, соединить по две на расстоянии, равном шагу вертикальных стоек, создав 2 одинаковых шаблона. Далее выполняют две вертикальные подпорки высотой, равной высоте сетки арматуры. Подпорки сооружаются с боковыми угловыми упорами, для работы лучше выбрать ровную площадку.
Приспособление используется так: на две сбитые доски устанавливаются ноги упоров, две верхние доски ставятся на верхнюю полку упоров, фиксируются. Все, макет арматурной сетки готов, теперь можно быстро вязать. Достаточно поставить на размеченные места вертикальные распорки арматуры, зафиксировав их гвоздями, прутки установить на каждую стальную перемычку, сделав так по всем сторонам каркаса. Далее берем крючок и проволоку – все, можно вязать. Такое устройство актуально там, где планируется создавать много однотипных секций сетки.
Видео как вязать арматуру при помощи приспособления
О необходимости усиления
Насколько необходимо укреплять бетонный массив стальной проволокой? Ведь бетон обладает достаточно высокими прочностными характеристиками. Действительно, бетон имеет повышенную устойчивость к сжимающим нагрузкам, но требует усиления от губительного воздействия разрывных усилий.
Наибольшая вероятность растяжения – на поверхности основания, именно там следует расположить арматуру
Компенсировать эту особенность бетона позволяет укладка стальных стержней на двух уровнях основы.
Такое решение повышает прочностные характеристики массива, позволяя сохранять целостность под воздействием изгибающих нагрузок, крутящих моментов и разрывных усилий.
Практические советы
В местах, где нет большой нагрузки, можно осуществлять выбор арматуры в пользу прутков меньшего диаметра. Если от этого не страдает прочность, но удается понизить стоимость работ, такой вариант допускается. Решать, арматуру какого диаметра использовать в работе, стоит с учетом двух параметров: обеспечение достаточной прочности и стоимость работ, выбирая оптимальное соотношение цены и качества. В некоторых местах использование толстой арматуры просто не актуально, но покупка более дорогого материала существенно удорожит все строительство.
Раскладка каркаса в опалубке должна быть ровной. До того, как уложить конструкцию, необходимо тщательно проверить все размеры, исключить перекосы, деформации, несоблюдение параметров.
Видео армирование монолитных ленточных фундаментов неглубокого заложения
И еще одно видео:
технология армирования ленточного фундамента.
Схемы, чертежи, пошаговая инструкция по укладке арматурыВиды арматуры для фундамента
От материала, диаметра и качества армирующего каркаса зависит надежность и долговечность фундамента. Арматура представляет собой прутья, изготовленные из стали или композитных материалов, соответствующих нормативным документам размерам и показателям качества.
Металлическая арматура делится на шесть классов.
- Для заливки мелкозаглубленных оснований небольших по размерам домов, дач, коттеджей, бань подходит класс А II (А300).
- Для более масштабных сооружений используют А III (А400).
- Поверхность прутьев рифленая, что обеспечивает прочное сцепление с бетоном.
- Изготавливают из конструкционной низколегированной стали марок 35ГС и 25Г2С.
Композитные стержни изготавливают из стеклянных, базальтовых и углеродных волокон, пропитанных и связанных фенолформальдегидными смолами. Они не подвергаются коррозии, низкий вес упрощает доставку к месту строительства и монтаж.
Предпосылки: для чего необходимо армирование
Фундамент создается для того, чтобы выдерживать нагрузку сооружения; лучше всего он справляется с равномерно приложенной силой давления. Но на практике нагрузка слишком часто оказывается неравномерной и в фундаменте возникают внутренние напряжения. Причиной могут быть как изменения грунта, так и просчеты проекта (неравный вес отдельных частей конструкции).
Ошибки проектирования обязательно станут заметными Источник homeklondike.site
У бетона отличные показатели сопротивления на осевое сжатие и слабые — на растяжение. Арматурные стержни обладают природной пластичностью и компенсируют недостаток бетона. Последний, в свою очередь, защищает металл от коррозии.
Во время эксплуатации бетон (который противостоит сжатию) и металл (растяжению) способны максимально эффективно сопротивляться разнонаправленным нагрузкам, защищая конструкцию от разрушения. Правильно проведенное армирование не только повышает прочность, но и является средством экономии: позволяет снизить затраты бетона (уменьшить массивность фундамента).
Диаметр стержня
В СНиПах, которые определяют правила, нормы и требования к этапам строительства, диаметр арматуры рассчитывается исходя из геометрических размеров фундамента. Ее количество должно быть больше 0,1% от площади поперечного сечения основания.
Рассчитывается площадь сечения путем перемножения высоты и ширины прямоугольной ленты. Например, для основы высотой 60 см и шириной 30 см площадь сечения равна 1800 см2.
- Площадь металлического прута соответственно должна быть больше 1,8 см2, для рассматриваемого примера 2 см2.
- Для стержня диаметром 10 мм сечение равно 0,78, для 12 см – 1,13.
- Соответственно нам понадобится три и два прутка с необходимым запасом.
- Но для нитки необходимо минимум четыре, это даст запас прочности.
Для экономии на стоимости расходных материалов разрешается использовать меньший диаметр стержня и гладкую арматуру класса А I, но только на неответственных участках: для перемычек, скрепляющих хомутов, в середине каркаса.
Практические советы
В местах, где нет большой нагрузки, можно осуществлять выбор арматуры в пользу прутков меньшего диаметра. Если от этого не страдает прочность, но удается понизить стоимость работ, такой вариант допускается. Решать, арматуру какого диаметра использовать в работе, стоит с учетом двух параметров: обеспечение достаточной прочности и стоимость работ, выбирая оптимальное соотношение цены и качества. В некоторых местах использование толстой арматуры просто не актуально, но покупка более дорогого материала существенно удорожит все строительство.
Раскладка каркаса в опалубке должна быть ровной.
До того, как уложить конструкцию, необходимо тщательно проверить все размеры, исключить перекосы, деформации, несоблюдение параметров.
Видео армирование монолитных ленточных фундаментов неглубокого заложения
И еще одно видео:
Расстояние между прутьями
Согласно СНиПам расстояние между горизонтальными нитками не должно превышать 40 см, для ненагруженных оснований допускается 50 см.
Важно! Край металлической арматуры не должен соприкасаться с опалубкой и выходить из толщи бетона!
Минимальное расстояние до края фундаментной ленты 5 см. Если ширина основания 35 см, вычитаем запас в 10 см и получаем горизонтальный шаг нитки 25 см. Значение меньше установленного и соответствует требованиям.
- Для мелкозаглубленного фундамента высотой до 80 см допускается две горизонтальных ленты. Отступаем рекомендуемые 5 см от низа и верха монолита, получаем высоту между нитками 70 см.
- Перемычки устанавливаются вертикально и горизонтально с минимальным шагом 30 см.
- При возведении капитальной стены из силикатного кирпича, многоэтажного дома, расположении строения на подвижных и пучинистых грунтах шаг ячеек уменьшается и добавляется количество ниток.
Расходные материалы
Для соединения арматуры в единый каркас понадобятся расходные материалы, для которых предъявляются определенные требования соответствующих нормативных документов.
- Проволока для связывания частей арматурного каркаса изготавливается из низкоуглеродистой стали повышенной и обычной точности. Выпускают закаленную отжигом, которой свойствен характерный черный цвет и не отожженную. Для повышения сопротивляемости коррозии покрывают слоем цинка. Ее диаметр составляет от 0,5 мм до 10 мм с минимальным отклонением 0,02 мм. Она должна выдерживать и не повреждаться после четырех изгибов. Цинковое покрытие плотно прилегать к основанию и не отслаиваться при кручении. Для ленточного фундамента и арматуры диаметром 10-14 мм используют проволоку толщиной от 1,2 до 1,8 мм. Более тонкая не подходит из-за хрупкости при вязке узлов, а толще 2 мм затрудняет процесс скручивания. Реализуется проволока для вязки арматуры бухтой, килограммами или готовыми 40 см отрезками в упаковках.
- Пластиковые хомуты длиной 30-40 см облегчают монтаж, не требуют для стяжки специального вязального крючка, надежно фиксируют узел соединения не боятся коррозии.
- Пластиковые фиксаторы и стаканы применяются для композитной арматуры. Стаканы и фиксаторы выпускают с отверстием, соответствующим диаметру стержня. Они увеличивают скорость проведения работ, прочность каркаса и нивелируют пагубное воздействие коррозии.
Более тонкая не подходит из-за хрупкости при вязке узлов, а толще 2 мм затрудняет процесс скручивания. Реализуется проволока для вязки арматуры бухтой, килограммами или готовыми 40 см отрезками в упаковках.При проведении работ по скреплению каркаса не рекомендуется использовать сварку узлов. Место сваривания подвержено быстрой коррозии из-за разрушения поверхностного слоя металла и изменения его качественных характеристик, прочное соединения лишает каркас гибкости, что является основной задачей при сохранности целостности фундамента.
Использование сварки обосновано при работах по устройству высоконагруженных оснований с диаметром прутка более 25 мм.
Инструменты для вязки арматуры
Связывание арматурного каркаса процесс трудоемкий, поэтому вязание проволоки руками или плоскогубцами требует усилий и занимает много времени. Для этого используют специальный крючок и механические инструменты.
Вязка арматуры крючком ускоряет процесс, и облегчает выполнение работ.
- Вязальный крючок легко сделать самостоятельно из гвоздя диаметром 5-8 мм, старой отвертки, шила, куска электрода или проволоки. В приготовленную ручку закрепляется отрезок проволоки или гвоздь, свободный конец которого сгибается под углом 900.
- Вязальный крючок с аккумулятором.
- Вязальный пистолет.
- Шуруповерт с самостоятельно сделанным крючком.
Вязание арматуры при помощи специального приспособления – вязального станка
Чтобы создать этот инструмент, нужно взять несколько досок толщиной 20 миллиметров, отрезать 4 доски по длине арматуры, соединить по две на расстоянии, равном шагу вертикальных стоек, создав 2 одинаковых шаблона.
Далее выполняют две вертикальные подпорки высотой, равной высоте сетки арматуры. Подпорки сооружаются с боковыми угловыми упорами, для работы лучше выбрать ровную площадку.
Приспособление используется так: на две сбитые доски устанавливаются ноги упоров, две верхние доски ставятся на верхнюю полку упоров, фиксируются. Все, макет арматурной сетки готов, теперь можно быстро вязать. Достаточно поставить на размеченные места вертикальные распорки арматуры, зафиксировав их гвоздями, прутки установить на каждую стальную перемычку, сделав так по всем сторонам каркаса. Далее берем крючок и проволоку – все, можно вязать. Такое устройство актуально там, где планируется создавать много однотипных секций сетки.
Видео как вязать арматуру при помощи приспособления
Технология вязки арматуры
Моток вязальной проволоки разрезают на части длиной 25-30 см. Отрезок складывают пополам, оставляя в месте перегиба петлю под крючок. Заводят отрез под место соединения по диагонали, загибают концы, в петлю продевают крючок и закручивают проволоку.
При этом следят о прочности фиксации и наличии небольшого люфта. Остатки проволоки гнут под прутья, длинные остатки можно обрезать.
Для укрепления углов фундамента используют П-образные согнутые части арматуры, соединенные под углом 900.
- Работы по сборке проводят в подготовленной траншее. Первыми устанавливают вертикальные стержни в углах основания. От них по периметру крепят нижнюю нить армопояса, которую укрепляют с помощью поперечных распорок. Вертикальные прутья устанавливают в пластиковые подстаканники или на куски битого кирпича во избежание контакта с землей.
- На следующем этапе подвязывают верхний пояс. Он должен располагаться на 5-7 см ниже уровня поверхности фундамента.
- Все необходимые заготовки, согласно установленным размерам подготавливают заранее.
- Углы основания в процессе эксплуатации здания выдерживают наибольшие нагрузки. Армопояс в угловых местах нельзя формировать простым пересечением металлических стержней. Он армируется согнутой в Г- или П-образной форме петлей.
Вязка арматуры под фундамент трудоемкий процесс, занимающий много сил и времени. Но от качества проведенной работы зависит целостность и долговечность дома.
Как вязать арматурную сетку самостоятельно
Нижеследующая пошаговая инструкция даст возможность узнать, как правильно сделать каркас и обеспечить фундаменту нужные свойства. Проще всего готовая арматура для ленточного фундамента вяжется на земле. Вне конструкции создаются прямолинейные участки сетки, а вот вязка углов осуществляется после опускания каркаса в траншею.
- Сначала нужно нарезать куски прутьев. Начинать вязку лучше с наиболее короткого участка фундамента, чтобы получить немного опыта. Резать нужно по минимуму, стараясь использовать всю длину рабочих прутов. Если в качестве примера взять ленточный фундамент шириной 40 сантиметров и высотой 120 сантиметров, то показатели получаются следующие.
- Со всех сторон металл заливается слоем бетона толщиной минимум 5 сантиметров. Чистые размеры каркаса по высоте – максимум 110 сантиметров, ширине – 30. Прибавляем для вязки по 2 сантиметра по обеим сторонам на нахлест. Получается, что заготовки для горизонтальных перемычек должны быть длиной около 34 сантиметров, вертикальных – около 144 сантиметров. Это для высоких фундаментов, но обычно используют основание высотой около 80 сантиметров.
- На ровную площадку кладут 2 прута, на расстоянии 20 см от торцов по обеим крайним сторонам вяжут горизонтальные распорки: складывают вдвое проволоку, просовывают под местом крепления и затягивают прокручиванием крючка.
- На расстоянии около 50 сантиметров по очереди крепят все горизонтальные распорки, конструкцию откладывают в сторону, делают еще одну такую же – это нижний и верхний каркасы, которые нужно связать вместе: приспособить упоры для обеих сеток между прутками и по вертикали по торцам по 2 распорки, прикрепить остальные куски. Аналогично нужно сделать со всеми прямыми участками конструкции.
- Потом на дно траншеи укладывают подкладки высотой минимум 5 сантиметров, устанавливают правильно боковые подпорки, сетку. Теперь нужно провязать каждый угол и стык, создав единый каркас. Нахлест торцов стержней должен быть равен минимум 50 диаметрам прутков.
- Дальше привязывают нижний поворот, крепят вертикальные стойки, к ним – верхний каркас. Потом по всем поверхностям опалубки нужно проверить расстояния, отступы, нахлесты в местах соединений, чтобы все было сделано правильно и четко.
- Соединение стержней по длине проблем обычно не вызывает, а вот крепление частей каркаса в углах нужно делать в соответствии с установленными нормами. Способов существует два: между двумя перпендикулярными конструкциями либо в точке примыкания стены к другой.
Чистые размеры каркаса по высоте – максимум 110 сантиметров, ширине – 30. Прибавляем для вязки по 2 сантиметра по обеим сторонам на нахлест. Получается, что заготовки для горизонтальных перемычек должны быть длиной около 34 сантиметров, вертикальных – около 144 сантиметров. Это для высоких фундаментов, но обычно используют основание высотой около 80 сантиметров.
Теперь нужно провязать каждый угол и стык, создав единый каркас. Нахлест торцов стержней должен быть равен минимум 50 диаметрам прутков.Технологии вязки углов:
1) Жесткое лапкой – в конце каждого прута под прямым углом вяжут лапку длиной минимум 35 диаметров стержня, соединяют загнутую часть к перпендикулярному участку. Так крепят внешние стержни каркаса стены с внешними прутами другой, в то время, как внутренние привариваются также ко внешним.
2) Г-хомуты – вместо лапки берут хомут длиной минимум 50 диаметров арматуры, одной стороной крепят к каркасу одной стены, вторую крепят с перпендикулярной.
Внешние прутья соединяются с внутренними, шаг хомутов составляет ¾ высоты стены.
3) П-хомуты – для одного угла нужна установка двух П-образных хомутов длиной минимум 50 диаметров арматуры, каждый приваривают к одному перпендикулярному стержню и двум параллельным.
Примыкания создаются с использованием аналогичных способов крепежа.
Фото вязки арматуры для фундамента
требуемый диаметр и толщина, количество
Каждая строительная площадка начинается с прочного фундамента. Ленточные фундаменты являются наиболее распространенной конструкцией в малоэтажном строительстве. Расчет арматуры для ленточного фундамента важен уже на этапе проектирования и доставки стройматериалов. Расчет доверяют профессионалам или проводят самостоятельно, изучив методические указания.
Содержимое
- Назначение усиления
- Нормы
- Ассортимент металлопродукции
- Схема закладки
- Защитный слой
- Шаг арматуры
- Продольная арматура
- Поперечная арматура
- Расчет арматуры
- Необходимое количество металлических изделий
- Счет поперечных и вертикальных элементов
- Итого количество
Назначение арматуры
Арматура сопротивляется нагрузкам на фундамент со стороны грунта и самого здания Ленточные фундаменты представляют собой монолитную железобетонную конструкцию фундамента.
Фундамент изготавливается непосредственно на строительной площадке.
Железобетон – бетон, внутри которого находится металлический каркас из арматуры. Металл позволяет ему выдерживать боковые нагрузки, создающие:
- снизу вверх – процессы пучения грунта;
- сверху вниз, масса здания.
Чистый бетон плохо сопротивляется боковым нагрузкам. Сталь, заложенная внутрь конструкции, способна сделать фундамент прочнее в десятки раз.
Под нагрузкой каждый метр бетона может растянуться на 2–4 мм, а стали – на 4–25 мм. Бетон, напротив, во много раз лучше переносит сжатие.
Алгоритм работы с давлением сверху:
- Груз давит на поверхность фундамента, которая начинает прогибаться.
- Верхний слой бетона сопротивляется сжатию, а верхний ряд арматуры неактивен.
- Нижняя часть фундамента пытается удлиниться.
- Нижний ряд стержней выдерживает растягивающие нагрузки.
Под давлением грунта снизу железобетон «работает» в обратную сторону – нижний слой бетона сопротивляется сжатию, а верхний ряд арматуры не дает ему разрушиться от растяжения.
НП
Ленточные фундаменты в малоэтажном строительстве относятся к железобетонным конструкциям без предварительного натяжения арматуры.
Такие фундаменты проектируют и строят в соответствии с сводом правил СП 52-101-2003. Раздел 5.2 документа определяет марку стали, форму и геометрические размеры прутков. В разделе 8.3 «Армирование» рассматриваются количество и размеры армирующих элементов, их взаимное расположение в теле бетона. Здесь же указаны способы устройства арматуры, правила соединения в местах пересечения.
Информации, содержащейся в документе, достаточно, чтобы понять, как рассчитать арматуру для фундамента, рассчитать количество материала.
Сортамент металлопродукции
Арматурная сталь маркиДля железобетонных конструкций применяют арматуру:
- горячекатаную, гладкую или с периодическим профилем (кольцо или серповидно) диаметром от 6 до 40 мм;
- термически и механически упрочненные с периодическим профилем, 6–40 мм;
- холоднодеформированный периодический профиль (3–12 мм).
Рекомендуется использовать гладкую арматуру класса не ниже А-240 (А-I). Для ребристых (периодический профиль) выбирайте класс А-300 и выше.
В помещениях, где температура опускается ниже 30°С, запрещается применять класс А-300.
Предпочтительно использовать изделия периодического профиля – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.
Недавно на рынке появилась композитная арматура. Производитель рекомендует использовать его вместо изделий из стали.
СП 295.1325800.2017 не допускает применение композитных изделий для фундаментов.
Схема закладки
Точный расчет арматуры на фундаменте приведен в разделе 8.3. Свода правил.
Защитный слой
В железобетонных фундаментах под стальные детали предусмотрен защитный слой, обеспечивающий:
- совместная работа всех частей;
- защита стержней от агрессивных воздействий окружающей среды (влаги), химических веществ;
- огнестойкость.
В грунте толщину слоя (расстояние от стержней до любого внешнего края бетона) выбирают не менее 40 мм. На открытом воздухе расстояние сокращается до 30 мм.
Шаг арматуры
Расстояния между отдельными стержнями выбирают не менее диаметра стержня. Кроме того, для горизонтальных нижних рядов расстояния принимают более 25 мм, а для верхних рядов — 30 мм.
В стесненных условиях допускается располагать арматуру пучками.
Арматура продольная
Для стороны фундамента длиной до 3 метров допускается применять стержни диаметром 10 мм, если сторона превышает 3 м – не тоньше 12 мм.
Суммарное сечение стержней продольной арматуры выбирают не менее 0,1 % сечения фундамента.
Например, для ленты шириной 40 см и высотой 100 см сечение 400х1000 = 4 000 000 мм². Суммарное сечение всех продольных стержней должно быть 0,1%, т.е. 400 мм².
Вы можете выбрать необходимое количество стержней с помощью таблицы.
| Диаметр стержня, мм | Суммарное сечение стержней в зависимости от количества стержней, мм | ||||||||
| 1 | 2 | 3 9013 6 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 10 | 75 | 155 | 235 | 315 | 901 41 390470 | 550 | 630 | 710 | |
| 12 | 115 | 225 | 340 | 450 | 565 | 680 | 790 | 900 | 1020 |
| 155 | 310 | 460 | 615 | 770 | 925 | 1080 | 1230 | 9 0141 1385||
| 16 | 200 | 400 | 605 | 805 | 1010 | 1210 | 1410 | 1610 | 1810 |
На длинной стороне установлено 17 элементов.
В этих случаях нужно рассчитывать по той же методике.
