Вязка арматуры под ленточный фундамент цена: вязка, цена, сколько стоит, для чего нужна

Содержание

схема, инструкция, цена за работу

Фундамент – это основа дома, качество возведения которого влияет на долговечность всего здания. Он держит массу строения, передавая нагрузку на грунт. Эта нагрузка часто не равномерная, что приводит к образованию трещин в бетонном основании. Армирование бетона придает ему большую прочность и жесткость, образуя монолитную конструкцию, работающую на сжатие и изгиб. Уложить арматуру самостоятельно, без привлечения профессионалов, может каждый, однако здесь неуместна экономия и упрощение технологий, вязка арматуры под ленточный фундамент должна проводится правильно – это гарантия прочности и долговечности дома.

С чего начать армирование

Работа по устройству фундамента начинается с разметки и подготовки грунта. Бетон можно заливать непосредственно в почву (в плотных грунтах выкапываются траншеи по размеру заливаемого фундамента) или в опалубку (рекомендуемый вариант). Перед тем, как залить бетон, необходимо провести тщательное армирование фундаментной ленты. Это можно сделать своими руками. Перед началом работы составьте схему армирования – это позволит точно вычислить требуемое количество материала.

Для частного строительства применяется ребристая арматура диаметром 12-18 мм класса А3. В том случае, если высота фундамента больше 150 мм, прутья устанавливается вверху и внизу, между собой ее связывают гладкой проволокой класса А1 с диаметром 6-8 мм. В результате образуется конструкция, в сечении представляющая собой квадрат или четырехугольник с прямыми углами, углами которого служат продольно расположенная арматура 12-18 мм, а стенками поперечные связки из гладких прутов 6-8 мм.

Для мало высотного строительства достаточно арматуры диаметром 12-14 мм. Более толстые пруты только удорожают строительство, использование их особого смысла не имеет.

Поперечные связки устанавливаются с внешней стороны конструкции и придают арматурному каркасу жесткость. Расстояния между прутами указаны в инструкции СНиП 52-01-2003.

Расстояние между прутами продольной арматуры должно быть «не более двукратной высоты сечения элемента и не более 400 мм», а «шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более 300 мм».

Экономия на материале неуместна, но увеличение его количества прочности фундаменту не прибавит. Основную нагрузку воспринимает продольные плети каркаса, при этом верхние работают на сжатие, а нижние на растяжение.

Как соединять арматуру

Можно ли арматуру сваривать? Лучше не пользуйтесь сваркой – она ослабляет материал. Сваривать можно только арматуру с маркировкой «С». Но не имея опыта в сваривании каркаса, вы можете сталь подрезать, перекалить – все это скажется отрицательно на прочности арматурной решетки.

Правильный способ соединения прутов – это вязка металлической арматуры стальной вязальной проволокой. Такая проволока имеет толщину в 1,0-1,4 мм. Бывает простая и оцинкованная для защиты от коррозии. Для частного строительства подойдет любая. Обычно вязальная проволока предлагается в бухтах.

Для связывания используется специальный крюк, который продевается в петлю проволоки и закручивается так, чтобы проволока стянула связываемые части, плотно прижав их друг к другу. Закручивать проволоку следует с усилием, чтобы она с силой охватила оба связываемых прута. Но чрезмерные усилия прилагать не нужно – порвете проволоку. Обычно хватает несколько попыток, чтобы понять с каким усилием должна проводится вязка арматуры.

Есть разные способы вязки, но если вы не знаете как связать арматуру, то используйте самый простой способ – сложите кусок проволоки вдвое, оберните этим куском соединяемую детали, затем раздвоенный кусок проволоки вставьте в петлю, образовавшуюся при складывании проволоки. Теперь в петлю вставьте крюк и, проворачивая его по окружности, плотно затяните.

Крюк для вязки можно купить, либо его нетрудно сделать самостоятельно из гвоздя длинной 150-200 мм или куска арматуры диаметром 6 мм. Для этого гвоздь зажимается в тисках и изгибается с помощью молотка. Затем понадобится заточить один конец самодельного крюка на конус с помощью наждака, второй конец нужно будет изогнуть петлей и обмотать изоляционной лентой, превратив в удобную ручку.

В строительных магазинах предлагается специальный механический инструмент для закручивая вязальной проволоки, но для одного раза покупать его смысла нет, хотя можно взять его в аренду на 1-2 дня, если такая услуга предусмотрена.

Можно использовать шуруповерт, но в стесненных местах удобнее работать ручным инструментом, чем механическим. Крюк для шуруповерта также можно сделать из гвоздя или толстой проволоки. В этом случае с одной стороны проволока загибается, а с другой стороны крюк зажимается в шуруповерте. Шуруповертом лучше пользоваться аккумуляторным – длинный провод неудобно перетаскивать по сетке арматуры и есть опасность его повредить.

Схема соединения арматуры в местах пересечения стен Схема соединения арматуры на углах опалубки

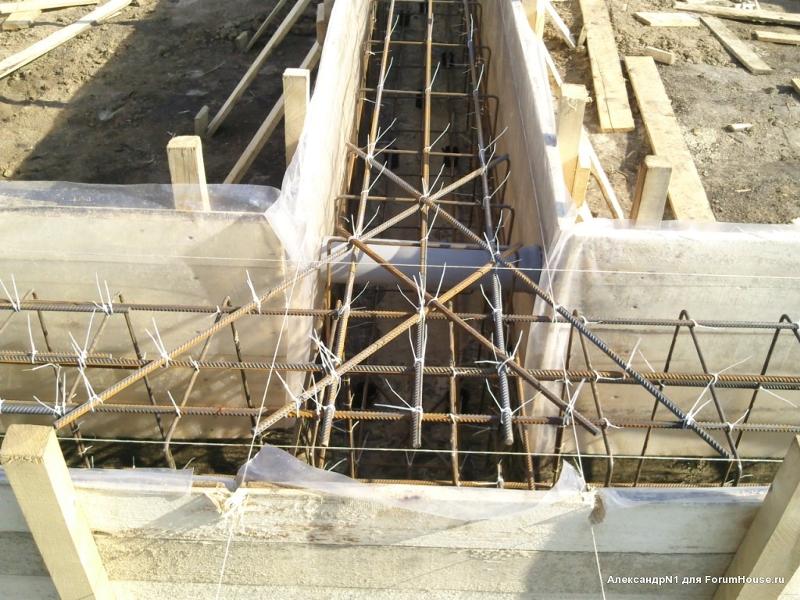

Армирование углов и примыканий

Очень часто армирование углов и примыканий в ленточных фундаментах делается неправильно, т. е. концы арматуры просто укладываются друг на друга и связываются без усиления. На углах и примыканиях арматуру следует гнуть, чтобы угол получался без разрывов. Для сгибания арматуры она зажимается в тиски, а на свободный конец одевается отрезок трубы – это позволяет согнуть прут аккуратно.

Если концы плетей приходятся на угол, то правильно будет усилить их Г-образными накладками из согнутой арматуры. Примыкания усиливают такими же накладками.

На углах ленточного фундамента образуется повышенное напряжение, при небрежном армировании они могут со временем подвергнуться деформации, усиление устраняет эту опасность. Обвязка углов арматуры поперечными вертикальными и горизонтальными связками производится с меньшим шагом – в два раза чаще, чем в остальных местах фундамента.

Стыковка прутов

Длина нахлеста при стыковке отдельных прутов арматуры зависит от ее диаметра. Согласно СНиП для прутов 12-18 мм эти значения составляют:

  • 380 для 12 мм;
  • 480 для 16 мм;
  • 580 для 18 мм;

Связывайте перехлест в 2-3 местах – это важно для сохранения прочности арматурного каркаса.

Защита стальной арматуры от коррозии

Металл не должен соприкасаться с опалубкой, грунтом или проходить слишком близко к верху бетонной заливки. От края бетона он должен отступать на 50-80 мм. В этом случае сталь будет защищена от коррозии, которая может за несколько лет ослабить конструкцию.

Наличие небольшого слоя ржавчины на металле не ухудшает свойств арматуры, но, если пруты долго хранились и покрылись рыхлым слоем коррозии, то ее нужно аккуратно счистить стальной щеткой.

Арматура из стекловолокна

В последние годы появилась арматура из стекловолокна. Это хороший вариант для мало высотного строительства. Стеклопластик обладает рядом преимуществ. Это: высокая прочность, повышенная прочность на разрыв, большая долговечность, малый вес. Пластик не ржавеет, плохо проводит холод, в отличие от стали. Это значит, в доме будет теплее. Малая масса пластика делает работу с ним намного легче, чем с тяжелым металлом.

Видео: Армирование и опалубка мелкозаглубленного ленточного фундамента

Выигрыш по стоимости

Очень хороший выигрыш получается по цене – при одинаковом диаметре стеклопластиковая арматура стоит на четверть меньше, чем стальная. Но стеклопластик прочнее стали на разрыв, поэтому при замене стальных прутов пластиковыми, можно использовать арматуру тоньше, что дополнительно уменьшает цену строительства, цена за работу наемных специалистов снижается.

Замена стальной арматуры стеклопластиковой по физико-механическим свойствам (слева диаметр стальной арматуры в мм, справа стеклопластиковой):

  • 6 АIII  4 АCП
  • 8 АIII  6 АCП
  • 10 AIII  7 АCП
  • 12 АIII  8 АCП
  • 14 АIII  10 АCП
  • 16 АIII  12 АCП
  • 18 АIII  14 АCП

Как видите, вместо металлических прутов в 12 мм допустимо использовать пластиковые диаметром 8 мм. Затраты на арматуру в таком случае снижается в два раза, вы сами можете сравнить сколько стоит металлическая и стеклопластиковая арматура и сделать выводы.

Вязка стеклопластиковой арматуры

Связать стеклопластиковую арматуру даже проще, чем стальную. Для этого применяются пластиковые кабельные хомуты, такие же как используемые для увязки в косицы проводов. Второй вариант вязки – это специальные пластиковые зажимы. И хомуты и зажимы можно легко приобрести в любом строительном магазине – с ними обвязка становится простейшей работой. Допустимо соединять пруты вязальной проволокой.

В целом армирование ленточного фундамента стеклопластиковыми прутами в 1,5-2 раза менее трудоемко, чем прутами из стали.

Недостатки стеклопластиковой арматуры

Главный недостаток – низкая температурная стойкость. Уже при 200 градусах Цельсия она теряет свойства. Поэтому в случае пожара после воздействия высокой температуры фундамент придется демонтировать. Повторно строить на нем будет нельзя. Но в частном строительстве этот недостаток не важен.У стеклопластика низкий модуль упругости (в 4-6 раз ниже, чем у стали), из-за чего пруты из него легко гнутся, но при устройстве ленточного фундамента это положительное качество.

Делайте арматурный каркас сразу и заливайте его бетоном полностью, а не по частям. Если вы хотите, чтобы фундамент был надежен, то лучше заказать бетон на заводе. Изготовленная на заводе бетонная смесь имеет гарантированное качество. При заливке ленточного фундамента бетоном, привезенным на автомобильном миксере-бетоновозе, два-три человека легко справляются с работой за полчаса.

как правильно связать стеклопластиковый и композитный каркас + схема монтажа

Ленточный фундамент представляет собой бетонную отливку в виде сплошной полосы прямоугольного сечения, повторяющей в плане форму несущих стен дома.

Получается прочная и надежная опора, способная выдерживать значительные нагрузки.

По степени денежных и трудовых затрат ленточные основания являются оптимальным вариантом, позволяющим получить максимальный эффект при минимуме вложений.

Эти достоинства по праву вывели ленточный фундамент на лидирующие позиции.

На базе обычного ленточного основания разработано несколько дополнительных типов, расширяющих возможности и область применения конструкции.

Содержание статьи

  • 1 Нужно ли армировать ленточный фундамент?
  • 2 Что такое вязка
  • 3 Требования к армированию
  • 4 Выбираем арматуру
  • 5 Выбираем материал для вязки
  • 6 Инструменты
  • 7 Схемы вязки
  • 8 Как правильно производить монтаж
    • 8.1 Стеклопластиковая арматура
    • 8.2 Композитная арматура
  • 9 Как производить монтаж на углах фундамента
  • 10 Полезное видео
  • 11 Заключение

Нужно ли армировать ленточный фундамент?

Бетон — специфический материал, способный свободно выдерживать очень высокие нагрузки на сжатие, но обладающий низкой устойчивостью к нагрузкам на растяжение. Если к бетонной ленте приложить изгибающее усилие, то одна поверхность окажется под давлением, а противоположная ей — под растяжением.

В результате лента треснет и переломится. Избежать этого поможет каркас из арматуры, прочного прутка из металла или композитных материалов, поверхность которого покрыта небольшим рифлением для улучшения сцепления с бетоном.

Арматура — это пространственная решетка из прутков, расположенных внутри ленты на небольшом расстоянии от внешних краев (обычно 5-10 см, в зависимости от размера), принимающих на себя нагрузки на растяжение.

Без нее даже относительно небольшое изгибающее усилие разорвет ленту, что фатальным образом отразится на состоянии стен дома. Без арматурного каркаса основания не делаются.

Что такое вязка

Основную работу выполняют продольные арматурные стержни. Для того, чтобы удерживать их в нужном положении до момента заливки бетоном, используются вертикально расположенные прутки с гладкой поверхностью и меньшего диаметра (хомуты).

Для сборки каркаса используется метод вязки, соединения прутков на проволочные скрутки. Альтернативой является сварной способ соединения, но он более затратен, требует наличия подключения к линии электропитания.

Кроме того, сварные соединения плохо выдерживают перепады нагрузок, возможные во время застывания и способны ломаться, тогда как проволочные скрутки имеют небольшую степень свободы, компенсирующую подвижки материала.

Соединения при помощи сварки обязательны только для стержней с диаметром более 25 мм, которые не применяются в частном домостроении.

Требования к армированию

Требования и условия выполнения работ подробно изложены в СНиП 52-01-2003.

Перечень условий и требований достаточно широк, но к основным из них можно отнести:

  • Форма и размеры ленты должны обеспечивать нормативное геометрическое размещение стержней с заданным шагом.
  • Не допускается слишком глубокое или мелкое погружение стержней в тело ленты. Предельные размеры и поля допусков подробно изложены в таблицах СНиП.
  • Использование только подходящих стержней, параметры которых соответствуют расчетным показателям.
  • На пересечениях стержней, находящихся по углам или примыканиям каркасной решетки, должны обеспечиваться прочные соединения. «Плавающие» стержни недопустимы.
  • Расстояние между стержнями должно соответствовать нормативным требованиям и обеспечивать свободное распространение бетонной массы при . Слишком близкое расположение прутков может образовать воздушные пузыри, снижающие несущие качества ленты.

ВАЖНО!

Схема расположения арматурных стержней подлежит тщательному и проверяется на соответствие с требованиями СНиП. Существуют усиленные методы армирования, с использованием напрягаемых стержней или канатных систем, но они реализуются только с помощью специального оборудования и в частном домостроении не используются ввиду своей избыточности.

Выбираем арматуру

Наиболее распространенные размеры бетонной ленты, используемые в малоэтажном частном домостроении — 30-40 см в и 50-70 см в высоту. Оптимальный вариант — использование продольных стержней диаметром 12-14 мм, а для хомутов применять гладкий пруток диаметром 8 мм.

Такие результаты получаются при расчетах фундамента, они многократно проверены на практике и гарантированно выполняют свои функции.

Существует также композитная арматура (стеклопластик), которая имеет некоторое преимущество перед традиционными металлическими стержнями:

  • Малый вес.
  • Полная устойчивость к коррозии.
  • Высокие несущие возможности.
  • Низкая цена.

К недостаткам можно отнести только неспособность изгибаться, что в некоторых случаях вызывает необходимость дополнительных соединений, что снижает прочность каркаса и вообще не лучший вариант для бетонной ленты. Тем не менее, для оснований несложной формы выбор композитной арматуры вполне оправдан и рационален.

ОБРАТИТЕ ВНИМАНИЕ!

На рынке имеется множество некачественных прутков, изготовленных с нарушениями технологии. В частности, нередко встречается отслаивание спиралевидного оребрения. При покупке надо обращать внимание на производителя и проверять сертификаты.

Выбираем материал для вязки

Оптимальный вариант — отожженная стальная оцинкованная проволока, позволяющая давать прочное и надежное соединение. Она практически не растягивается, устойчива к коррозии и не слишком жесткая, что важно при длительной работе с большим количеством соединений.

Принципиальных ограничений по толщине проволоки не имеется, обычно подходят по принципу удобства работы. Для арматурных стержней диаметром 12 мм принято использовать проволоку толщиной 1,2 мм, для более толстых прутков толщину проволоки увеличивают.

Основной критерий выбора — жесткость материала, определяющая рабочие качества и удобство пользования. Чрезмерно жесткий материал вызывает быструю утомляемость, что снижает производительность.

Обычно проволока реализуется в бухтах, но имеются и заготовки — отрезки проволоки с кольцами на концах, облегчающие работу.

Существуют также пластиковые хомуты, существенно ускоряющие процесс соединения каркаса. Специалисты не любят работать с ними, так как они не обладают достаточной прочностью и способны разрываться под нагрузкой, что нередко обнаруживается уже в процессе заливки.

Инструменты

Для ручной вязки используется специальный крючок. Он может быть приобретен в строительном магазине или изготовлен самостоятельно. Представляет собой кусок проволоки с отогнутым и слегка заостренным концом, который вставляется в проволочную петлю и вращается, затягивая соединение.

Существуют механические приспособления, в которых крючок вращается от ручного привода, работающего от возвратно-поступательного движения рукояти.

При больших объемах работ применяют специальные вязальные пистолеты. Крючок вращается с помощью электродвигателя, установленного в корпус устройства. Питание обеспечивают аккумуляторы, прямое сетевое питание неудобно и применяется лишь в отдельных случаях.

Нередко вязальные пистолеты заменяют обычными шуруповертами, зажимая крючок в патрон устройства.

Схемы вязки

Схемы вязки — это практические приемы закручивания проволочной петли. Существует несколько схем, которые незначительно отличаются друг от друга и представляют собой варианты постановки крючка относительно проволоки.

На результат та или иная схема никоим образом не влияет, являясь, по сути, наиболее удобным для моторики данного человека способом выполнения простой операции. Если петля закручена не по часовой стрелке, а против, это никак не может изменить качество соединения, поэтому рассматривать возможные варианты нет смысла.

Как правильно производить монтаж

Процесс вязки арматуры состоит из следующих элементов:

  • От бухты вязальной проволоки отделяется кусок длиной 25-30 см.
  • Отрезок сгибается пополам.
  • Образовавшаяся полупетля заводится под перекрестие арматурных стержней и диагонально обхватывает его.
  • Крючок заводится в петлю, свободный конец придерживается рукой.
  • Свободный конец перехлестывается с крючком, который совершает вращательные движения. В результате проволочная петля закручивается и прочно соединяет стержни. Обычно хватает 3-4 оборотов.

При продольном соединении стержней выполняются аналогичные действия, только охват петли получается не диагональный, а поперечный. Рекомендуется устанавливать не менее 2 скруток на каждом продольном соединении.

Стеклопластиковая арматура

Для вязки стеклопластиковых стержней могут быть использованы как вязальная проволока, так и пластиковые хомуты. Вес арматуры значительно ниже, чем при использовании металлических прутков, поэтому пластиковые хомуты выдерживают нагрузки и рекомендуются для неподготовленных строителей, не имеющих опыта вязки каркасов.

Все приемы вязки, применяемые для соединения металлических стержней, используются и при изготовлении стеклопластиковых каркасов. Никаких принципиальных отличий не имеется.

ВАЖНО!

Композитные разновидности арматурных стержней используются сравнительно недавно, поэтому изучены слабо. Специальных методов соединения каркасов пока не разработано, на практике используют стандартные технологические приемы.

Композитная арматура

Прежде всего, необходимо уточнить, что стеклопластиковая арматура так же относится к композитному типу, являясь одной из разновидностей. Помимо этого, существует углепластиковая и базальтопластиковая арматура, обладающая схожими качествами.

Их отличие состоит в том, что они всегда окрашены в темный (черный) цвет, тогда как стеклопластиковые прутки имеют светлую желтоватую окраску. Все приемы и способы вязки, используемые для традиционных металлических каркасов, применимы и для этих видов .

Единственным отличием всех композитных разновидностей можно считать невозможность выполнения сварных соединений. Кроме того, имеется возможность более широкого использования пластиковых хомутов взамен проволочных соединений, которая обусловлена малым весом материала.

Как производить монтаж на углах фундамента

Углы арматурного каркаса — это ответственные узлы, несущие дополнительные нагрузки в поперечных плоскостях.

Для в качестве усиливающих элементов используются:

  • Арматурные сетки.
  • Отдельные арматурные стержни (анкера), изогнутые под нужным углом.

На практике чаще используются анкерные , которые могут быть изготовлены непосредственно на площадке из той же арматуры, что используется для прямых участков.

Для соединения анкеров со смежными частями каркаса используются обычные методы вязки.

Также могут быть использованы хомуты Г- и П-образной формы, специальные муфты или привариваемые элементы оформления углов. В частном домостроении наиболее распространены обычные угловые анкера, доступные и позволяющие использовать одну и ту же методику вязки.

Как вариант, вместо дополнительных элементов загибаются прямые арматурные стержни, если их длина допускает такой вариант использования. При этом исключается дополнительное соединение, что увеличивает прочность углового узла и повышает надежность каркаса в целом.

Полезное видео

В данном видео вы узнаете, как производится вязка арматуры:

Заключение

От качества соединения арматурных стержней зависит устойчивость каркаса к нагрузкам, возникающим как во время затвердения бетона, так и в последующий эксплуатационный период.

Поскольку от прочности и надежности фундамента напрямую зависит долговечность и безопасность всей постройки, относиться ко всем элементам конструкции ленты следует с максимальным вниманием и аккуратностью.

Вязка каркаса должна быть выполнена с соблюдением всех требований СНиП, обеспечить достаточную жесткость и устойчивость к возможным нагрузкам. Это позволит изготовить качественное основание, гарантирующее надежную опору для постройки.

Способы вязки арматуры в каркасы для ленточного фундамента

Назад




Содержание

  • Особенности ленточного фундамента
  • Для чего нужно применение арматуры
  • Требования, предъявляемые к армированию
  • Необходимые инструменты и материалы
  • Как рассчитать необходимое количество арматуры
  • Армировка углов
  • Порядок выполнения работ
  • Выводы

В начале любого строительства необходимо залить фундамент. Это делается для увеличения срока службы каждой постройки. На здание будут воздействовать различные факторы — изменение температуры, выпадение отсадков, ветровая нагрузка и так далее. При изменении времени года возникает промерзание почвы и содержащаяся в ней влага превращается в лед. Это вызывает дополнительные нагрузки на постройку. Также влага может скапливаться в небольших трещинах бетонных оснований, что может привести, со временем, к разрушению целостности бетонной конструкции

.

Для того что бы минимизировать воздействие внешней среды и увеличить прочностные характеристики здания в траншею для фундамента перед заливкой бетона укладывается арматура. Она увязывается в армокаркасы и после этого заливается бетоном.











Особенности ленточного фундамента

За длительную историю строительства люди научились применять бетон для укрепления построек и только несколько веков назад, человек догадался закладывать в бетон стальные прутки. Таким образом получив железобетонную конструкцию и значительно увеличив допустимую нагрузку и срок службы подобных сооружений. На сегодняшний день эта практика используется повсеместно.



Существует много разновидностей фундаментов, но для постройки малоэтажных домов из кирпича, шлакоблока, бруса или при монолитном возведении принято использовать ленточные фундаменты. Такое распространение он получил благодаря ряду плюсов:

  1. Простота технологии.
  2. Может использоваться для зданий с цокольными этажами.
  3. Возможен монтаж без использования строительной техники.

Но у ленточных фундаментов так же есть и отрицательная сторона. Его можно возвести без сложностей и дополнительных затрат на сухих или каменистых основаниях. При монтаже на

участках почвы с высоким содержанием влаги или возможностью подтопления требуется значительное увеличение глубины фундамента, что повышает его стоимость.

Ленточный фундамент заливается под все несущие стены, а в идеальном варианте, под каждую стену. Он имеет замкнутую форму



Для чего нужно применение арматуры?

В теории, распределении нагрузки на фундамент должно быть равномерное по всей его площади. Однако на практике это условие не выполняется. Это происходит из-за различных факторов — изменения плотности почвы, неравномерность перепада температур, ошибки при проектировании, неравномерность распределения нагрузки кровли и так далее.

Бетонное основание обладает высоким показателем сопротивления на сжатие, но при этом очень плохо переносит растяжение. Для этого и используется арматура. Она не позволяет разрушаться бетону в следствии возникновения растягивающих напряжений.







Использование армировочных каркасов в фундаменте позволяет увеличить не только срок эксплуатации сооружения, но и снизить стоимость строительства. Это стало возможным за счет уменьшения расхода бетона.



Требования, предъявляемые к армированию

Существуют требования, предъявляемые к армировке, они регламентируются нормативным документом СНиП 52-01-2003. Так же в нем есть положения о вязке арматуры.

Основные требования к армокаркасу:
  • Расположить армокаркас нужно таким образом, чтобы он не нарушал технологию заливку бетона.
  • Перед увязкой арматуры в каркас нужно правильно произвести расчет шага прутьев
  • В местах стыков каркаса запрещено использовать подвижные соединения арматуры, вне зависимости от способа стыковки.
  • Важно обеспечить антикоррозионное покрытие.
  • При замене сечений арматуры необходимо обеспечить такой же запас прочности конструкции.

Важно учитывать правильность расположения прутьев угловых соединений и не располагать их произвольно, это вызовет разрушение структуры армокаркаса и может спровоцировать возникновение трещин и внутренних дефектов. Что в свою очередь может повлечь проседания всей постройки.









Необходимые инструменты и материалы

Основным материалом при формировании арматурного каркаса является арматура. Она переносит на себя все нагрузки по растяжению фундамента, поэтому ей нужно уделить особое внимание.



Разновидности арматуры

На российском рынке можно купить различные разновидности арматуры. Их можно разбить на группы по профилю и материалу изготовления.

Арматура бывает рифленая и гладкая. Гладкая арматура используется, как вспомогательный элемент каркаса в качестве перемычек, а рифленая — как основной материал. Поверхностное рифление обеспечивает высокую степень сопряжения с бетоном и не позволяет арматуре изменять свое положение внутри готового фундамента.



По материалу изготовления арматуру можно разбить на два типа:
  • Композитная
  • Стальная

Стальная арматура — это классический вариант. Она широко используется в строительстве уже много лет и имеет положительный опыт использования при строительстве зданий различной сложности, мостов, промышленных объектов и многого другого. Она подразделяется на множество классов и с различными свойствами и видами рифления. При формировании армировочных каркасов чаще всего используется арматура А500С. Она получила широкое распространение в силу своих хороших показателей изгиба, возможности использования дуговой электросварки при монтаже и высокой прочности.

Более подробно о разновидностях металлической арматуры вы можете прочитать на нашем сайте. Читать далее…

Композитная — арматура изготавливается из скрученных волокон различных материалов (базальт, кремний, углерод). Она обладает высокими показателями прочности на растяжение, но очень низкой пластичностью. Что может вызывать ее разрушение при возникновении напряжениях среза.

При необходимости, в нашей компании вы можете купить арматуру рифленую А500С и гладкую А240С для фундамента, для ознакомления с ценой и наличием на складах, можете посетить соответствующий раздел нашего сайта





Материалы для соединения арматуры

Соединение арматуры при  вязке в каркас может производится при использовании различных материалов:

  • Отожженной проволоки (вязальной) — в основном используется диаметр 1,2 мм, в некоторых случаях могут применять диаметры от 0,8мм до 6мм.
    Есть различные способы формирования узлов.
  • Муфтовое соединение — могут использоваться обжимные или резьбовые муфты.
  • Пластиковые фиксаторы — хомуты быстрого монтажа, не подверженные воздействию коррозии, однако данный способ противоречив и имеет, как своих приверженцев, так и тех, кто считает его нарушением норм.

  • Электродуговая сварка — позволяет быстро изготовить армировочный каркас, однако может использоваться только с определенными видами стальной арматуры и при отсутствии квалификации у сварщика сварной шов может растрескиваться и разрушаться со временем.



Инструменты для вязки арматуры в каркасы

Формирование каркаса для фундамента чаще всего осуществляется путем вязки арматуры. Это позволяет получить более качественное соединение, обладающее эластичностью. Узлы из вязальной проволоки можно делать вручную или при помощи специальных инструментов. Ручная вязка арматуры значительно увеличивает время изготовление каркаса и приводит к большому расходу рукавиц.



Инструменты для вязки арматуры:

Вязальный пистолет. Позволяет в кратчайшие сроки связывать прутки арматуры, но обладает рядом отрицательных сторон — сложно использовать в труднодоступных местах, большой перерасход проволоки, высокая стоимость пистолета.

Крюк для вязки арматуры. Внешне напоминает крюк с острым концом и рукояткой на другой стороне. Для увеличения скорости скручивания его могут зажимать в патроне шуруповерта.







Самодельные крюки. При небольшом объеме работ можно использовать самодельный крюк, его делают из гвоздя подходящей длины. Однако такой инструмент не обеспечит хорошего скручивания проволоки и оставит люфты на стыках прутьев.



Как рассчитать необходимое количество арматуры

Прежде всего нужно ознакомиться с терминологией

Рабочая арматура — продольный прутки арматуры, находящиеся по периметру фундамента.

Хомут — соединяют каркас. Бывают нескольких типов горизонтальные и вертикальные.

При изготовлении армокаркаса для малоэтажных зданий или хозяйственных построек используется арматура сечением от 6 до 18 мм. Для мало нагруженных фундаментов гаражей и хозяйственных построек с небольшим весом можно применять диаметры от 6 до 10 мм.



Элементы каркаса формируются следующим образом:

Горизонтальные элементы. Прутки арматуры соединяются в нахлест что бы избежать разрыва ленты и соединяются с вертикальными элементами. В фундаменте с небольшой глубиной формируют 2 слоя по 2 или 4 прутка, при большой глубине — 3. Стержни укладываются на расстоянии 30-40 сантиметров.

Вертикальные элементы выступают опорой для горизонтальных прутьев и не позволяют им провисать. Они располагаются на расстоянии 40-90 см друг от друга. Вертикальные элементы могут изготавливаться из меньших диаметров арматуры чем горизонтальные. Для них так же можно использовать гладкую арматуру.

Защита от коррозии достигается тем, что арматура находится внутри бетона. Каркас должен располагаться внутри фундамента на расстоянии 6-10 см от краев.

Что бы рассчитать необходимое количество арматуры для фундамента необходимо сформировать схему армирования. Она позволит посчитать нужное количество прутков и их длину.







Арматура продается по весу. Для того что бы произвести перерасчет длины в килограммы можно воспользоваться специальными таблицами пересчета. Однако это будет теоретический вес. Фактический вес арматуры может отличаться на 5-7%, так же не нужно забывать о дополнительном расходе на нахлесты и возможные отходы после резки на необходимые размеры.



Порядок вязки арматуры и армировка углов

Формирование армокаркаса происходит путем укладки прутков арматуры под углом 90 градусов друг к другу и последующей вязки ее на стыках. Процесс увязывания провозится по следующей схеме:

  • Проволока для увязки нарезается на длины порядка 30 сантиметров.
  • Отрезок проволоки изгибается пополам и заводится под перекрестие прутков.
  • Крючком поддевают место изгиба, противоположный конец проволоки обводится над стыком прутков и ложится над крючком.
  • Путем вращения крючка формируется скрутка. Как правило достаточно 3-4 оборотов.
  • Вытаскиваем крючок и загибаем проволоку.

Армирование углов фундамента производится особым способом, для этого необходимо изготовить специальные элементы. Арматура изгибается и только после этого укладывается в угол. После выкладки арматуры в углах она усиливается анкерам П-образного профиля.







Перехлест прямых прутьев в углах не допускается. Если использовать обычный перехлест прямых прутков арматуры это может спровоцировать разрушение конструкции.



Порядок выполнения работ

Прежде всего производится расчет будущих нагрузок на фундамент. Для проведения такого расчета рекомендуем обратиться к компетентному специалисту. После расчета нагрузок и подготовки проекта вы получите рекомендации по диаметрам арматуры, которые могут выдержать ожидаемую нагрузку. Сборку каркаса удобнее всего производить рядом с траншеей на длинном верстаке. Но можно производить сборку и непосредственно в траншее.







Производится сборка хомутов. Для проверки вертикальности установки используется отвес.

Осуществляется монтаж нижнего горизонтального пояса. Крепеж производится проволокой к хомутам.

После этого монтируем верхний горизонтальный пояс.

Монтаж угловых элементов наиболее ответственный — они отвечают за связку фундамента в целом. Для увеличения жесткости нужно устанавливать вертикальные стойки в два раза чаще.

Устанавливаем опалубку.

Укладываем каркас в опалубку, в местах прохода коммуникаций не забываем укладывать гильзы (как правило используются круглые трубы)

Заливаем бетон. В процессе заливки необходимо разравнивать его. Это позволяет равномерно распределить бетон в опалубке.

После высыхания фундамента производим гидроизоляцию. Ее делают при помощи битума или рубероида.



Выводы

Фундамент — это один из важнейших этапов строительства. Не соблюдение технологии или ошибки при его монтаже и заливке могут привести к значительному уменьшению срока службы всего строения. В случае если вы не уверены в своих силах лучше обратитесь к специалистам. Это позволит вам получить качественную постройку.

Читайте еще по теме полезные статьи:

  • Монолитная плита фундамента
  • Монолитные потолочные перекрытия
  • Какие бывают перекрытия и их преимущества
  • Бетонирование площадки своими руками
  • Арматурный пояс для стен из блоков
  • Выбор поставщика металлопроката – на что обратить внимание
  • Как сделать забор из профильно трубы
  • Беседка из профильно трубы своими руками

Все это и многое другое можно найти на нашем сайте.



Вязка арматуры под ленточный фундамент: правила, схемы

Сооружая фундамент для дома, надо учитывать все требования, предъявляемые СНиПами. Потому что от правильно проведенных строительных работ зависит качество конечного результата. Это в полной мере относится к вязке арматуры под ленточный фундамент. При кажущейся несложности процесса, требования к нему достаточно жесткие.

Хотя сама вязка не требует жесткого крепления арматуры между собой, потому что важная составляющая металлической конструкции – это удерживание объемности и возможности балансировать при заливке и застывании бетонной смеси. То есть, без изменения размеров и формы каркас принимает идеальное положение под воздействием нагрузок, действующих на него со стороны бетона.

Виды арматуры

Сегодня в строительстве для заливки ленточного фундамента используют обычную стальную арматуру и новую – композитную. Оба вида применяются для сооружения конструкций каркасов, но вопрос, какая лучше, сегодня один из актуальных. Итак, давайте разберемся, какую арматуру надо выбирать для заливки ленточного фундамента.

Металлическая

В этой категории материала три вида: холоднодеформированная, термомеханическая и горячекатаная.

Не будет влезать в дебри технологий производства каждого вида, просто обозначим, что для создания высокой прочности фундамента применяется горячекатаный вид класса АIII.

Это арматура с рифленой поверхностью, которую укладывают в продольном направлении. Именно она несет на себе все основные нагрузки (на растяжение и на изгиб), которые действуют на фундамент дома.

 Есть в конструкции армирующего каркаса и еще два элемента: вертикально установленные стержни и поперечные. Первые вместе с продольными составляют основу каркасных решеток, вторые отвечают за соединение нескольких армирующих сеток между собой.

Поэтому для этих двух групп можно использовать арматуру и классом ниже, и диаметром меньше. К примеру, для вертикальных элементов используются прутки класса АII (тоже с рифленой поверхностью), для поперечин класса АI (гладкие).

Что касается диаметра, то в частном домостроении используется арматура диаметром в пределах 8 — 18 мм. Такой же размер характерен и для вертикальных стержней, а вот поперечины могут изготавливаться из арматуры 6 — 8 мм или проволоки (катанки) диаметром 6 мм. Наиболее популярный вид для поперечин – катанка. Добавим, что выбираемый диаметр поперечных элементов зависит от высоты собираемого каркаса.

  • Если этот показатель не превышает 80 см, то каркас обвязывается катанкой 6 мм.
  • Если выше данного значения, тогда 8 мм.

Обвязка арматуры стального типа производится специальной проволокой. Она мягкая и при частых циклах сгибания не рвется.

Стеклопластиковая


 Пластиковую арматуру нередко называют композитной, потому что состоит она из нескольких разных материалов.

Основа у них, конечно, пластик, а вот наполнители могут быть разными: базальт, стекло и углерод.

Самыми популярными среди них – это стеклопластиковая арматура. У нее отличные технические и эксплуатационные характеристики, но цена намного ниже, чем у остальных видов.

Вот преимущества стеклопластиковых стержней перед стальными.

  1. Они не коррозируют, хотя внутри фундамента эти процессы происходят медленно.
  2. У них низкая тепловая проводимость.
  3. Они не бояться перепадов температур и влажности.
  4. Прочность на растяжение – 1000 МПа. У стальной арматуры этот показатель равен 390 МПа.
  5. Стеклопластиковая арматура в 3,5 раза легче металлической.
  6. Она не проводит электрический ток.

Что касается недостатков, опять же в плане сравнения, то упругость у стеклопластиковой арматуры намного ниже. При нагревании они быстро размягчаются и теряют свои качества. К тому же арматуру этого вида можно отнести к слабо горючим материалам. Сегодня производят специальные пластиковые прутки, которые по показателям горючести лучше. Но это все равно не входит ни в какое сравнение с металлическими аналогами.

В строительных канонах еще нет определенных стандартных подходов, на которые можно было бы опираться, отвечая на вопрос, для каких фундаментов можно использовать стеклопластиковую арматуру. Просто из личного опыта строители рекомендуют, что эту разновидность лучше использовать для сборки каркаса под ленточный фундамент, если последний закладывается под небольшие легкие постройки.


При сооружении ленточного фундамента своими руками не стоит экспериментировать. Все давно уже стандартизировано и узаконено. Поэтому армирующий каркас должен изготавливаться из стальной арматуры класса А III. В зависимости от давления здания на фундамент диаметр стержней выбирается из диапазона от 8 до 18 мм.

Инструменты для вязки

 Буквально лет двадцать назад никто и не помышлял об изобретение инструмента для вязки арматуры.

Во все времена использовался обычный крючок, и замены ему не находилось по той простой причине, что это самое простое приспособление, дешевое, которое можно без проблем сделать своими руками.

С помощью крючка можно было связать большое количество стального материала буквально за пару часов. Главное, что требовалось от производителя работ, иметь навык работы с этим инструментом (опыт) и знать несколько способов вязки.

Но требования, увеличить скорость проведения работ, дало толчок для изобретателей, которые стали предлагать различные конструкции крючков. Это механические инструменты и электрические. К первым относится крючок инерционного действия. Это инструмент с ручкой, внутри которой сделаны прорези по спирали. На самом металлическом крючке сделаны выступы, которые входят в эти прорези.

Получается так, что при натягивании ручки на себя, крючок для вязки начинает выходить из нее, вращаясь относительно своей центральной оси. То есть, получается так, что, вставив крючок в петлю проволоки, и начиная тянуть ручку на себя, инструмент закручивается, тем самым закручивая и проволоку.

 Но лучше всех в этом плане себя показал электрический пистолет. В его конструкции имеется катушка с проволокой (она сменная), из которой последняя подается на специальный рабочий орган.

При нажатии кнопки, проволока выходит наружу и сама скручивается под вращательным действием головки инструмента.

Быстрота, высокое качество – вот основные параметры, когда приходится использовать вязальный пистолет для арматуры.

Единственный минус этого инструмента – высокая цена. Поэтому когда ставится задача правильной вязки арматуры для ленточного фундамента своими руками, то от способа с пистолетом придется отказаться. Можно обойтись обычным крючком.

Как и чем гнуть?


Существуют специальные гибочные станки, с помощью которых можно гнуть арматуру. Делается это в одном случае, когда производится армирование углов ленточного фундамента. Но не стоит приобретать оборудование данного типа, если сооружении фундамента проводится своими руками. Есть способы ни чем не хуже станочных, но по простоте производства работ куда проще.

Для этого понадобятся всего лишь две трубы, которые вбиваются в землю с расстоянием между ними в 2 см. Главное, чтобы трубы под воздействием давления от арматуры сами не согнулись. Поэтому закапывать придется минимум на полметра. Арматурный стержень вставляется между трубами и сгибается вручную относительно одной из них. И чем больше диаметр труб, тем больше радиус изгиба, и наоборот. Для изготовления угловых элементов каркаса это самый простой вариант.

Существует большое количество способов соединение элементов армирующего каркаса при помощи вязальной проволоки. Самый простой из них – это сложить отрезок проволоки длиною 25 — 30 см пополам, и обязать ею место перехлеста двух прутков с помощью крючка. Эта схема вязания арматуры настолько проста, что в ней даже разбираться не придется.

Но есть более сложные способы вязки, которым придется учиться. Поэтому вопрос, как правильно вязать арматуру для ленточного фундамента, до сих пор актуален. Ведь хозяин дома старается при минимальных затратах получить максимальный результат. А правильная обвязка арматуры ленточного фундамента – это гарантия высокого качества конечного результата. Поэтому давайте рассмотрим несколько способов обвязки.

Видео


Схемы и приемы


Перед тем как вязать арматуру, надо понимать, что не всегда можно использовать простые схемы вязки. Ведь фундаментные конструкции подвергаются подчас огромным нагрузкам, исчисляемым сотнями тонн. Поэтому и способы крепления надо использовать более сложные.

Посмотрите на фото ниже, где показана одна из схем вязки арматуры. Она отличается от остальных тем, что сложенная вдвое проволока как бы делает двойную петлю, с помощью которых происходит прижим одного прутка к другому. Таким способом связывать элементы каркаса не совсем удобно, но это эффективная схема, гарантирующая высокую прочность соединения. При этом надо отметить, что в поперечном направлении стержни соединены прочно, а в продольном есть свобода смещения. Таким способом обычно связывают арматуру в углах фундаментной конструкции.

К простым способам обвязки можно еще отнести и другую технологию:

  1. В двойную петлю вставляется один свободный конец проволоки.
  2. Делается два оборота крючком.
  3. Затем вставляется второй конец в петлю.
  4. Делается необходимое количество оборотов для зажима двух прутков.

Армирование углов


К армированию в углах надо подходить с особым вниманием, потому что эти участки самые нагружаемые, в них образуются разряжения высокой величины. Поэтому соединение арматуры в них производится по специальным схемам, в которых часть элементов конструкции в одной траншеи заходит в соседнюю с перехлестом сопряженных концов. Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса.

Обратите внимание, что в этих двух схемах четко определены различия. Если в первой перехлест и соединение двух каркасов происходит за счет продольной арматуры, которую сгибают и направляют в соседнюю траншею, то во второй связка производится Г — образным хомутом, изготовленным из той же арматуры, что и продольные элементы армирующего каркаса.

При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы. Вяжется арматура для фундамента в углах конструкции хомутами или проволокой.

Необходимо обратить внимание и на тот факт, что ближе к углам сооружения шаг установки вертикальных и поперечных прутков уменьшается до половины основного расстояние между ними. Это в первую очередь усиливает конструкцию. Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится.

На фотографии выше показаны всего лишь две схемы вязки арматурных стержней в углах ленточного фундамента. Их намного больше, и у каждой своя специфика проведения работ, своя точная технология стыковки и вязки.

Заключение по теме

Сооружение ленточного фундамента своими руками – это несколько строительных операций, где одна из важнейших – вязка армирующего каркаса. Насколько важна эта операция, можно понять лишь после того, когда фундамент покроется трещинами. Здесь несколько причин: неправильно сделали расчет нагрузки со стороны здания, не выдержали точно рецептуру бетонного раствора, неправильно связали армирующий каркас, который под действием нагрузок просто разошелся в теле бетона.

Случается это не так часто, потому что сам процесс вязки каркаса для ленточного фундамента достаточно прост. Но учтите, что стоит отступиться от тех правил и нюансов, о которых говорилось в этой статье, и можно пожинать плоды своего невнимания, а где — то даже расхлябанности.

Сколько стоит связать арматуру под ленточный фундамент. Вязка арматуры под ленточный фундамент видео

ГлавнаяФундаментСколько стоит связать арматуру под ленточный фундамент


Вязка арматуры под ленточный фундамент видео.

Арматура для фундамента. Armatura-Tonna.ru

Как вязать арматуру для ленточного фундамента вручную

Ленточный фундамент часто выбирают для возведения различных конструкций на загородных участках. Он отличается замыкающимся контуром, который выполняется в виде ленты из железобетона, проходящей непосредственно под несущими стенами постройки.

Подобная конструкция позволяет распределять по всему периметру основания вес будущей постройки, а это существенно увеличивает сопротивляемость пучению, уменьшает усадку постройки и возможность перекоса самого фундамента. Для обеспечения большой надежности вы должны понимать, как вязать арматуру для ленточного фундамента.

Особенности укладки арматуры

Сооружение ленточного фундамента не обойдется без укладки арматурных коробов. Они нужны, чтобы принимать на себя всю тяжесть конструкции, а также усилия на растяжения и разрыв. Бетонная основа при этом испытывает постоянные нагрузки на сжатие. По этой причине силы противодействия должны распределиться равномерно по всей поверхности основания.

Чтобы соблюсти равновесие и грамотно распределить нагрузки, важно осуществлять правильную вязку арматуры. Узлы армирования должны распределиться равномерно и по нижней, и по верхней поверхностям каркаса.

Средняя зона основания практически не нагружается. При этом нагрузки не будет ни поперечно, ни продольно. По этой причине ее не нужно дополнительно укреплять. А залогом получения прочной конструкции является грамотная вязка арматуры.

Маркировки арматуры

Прежде чем задуматься о том, как вязать арматуру для ленточных фундаментов. ее нужно заказать. Когда вы будете делать заказ, важно ознакомиться с заводскими значениями. Концы изделий, выполненных из низколегированной стали, определенным образом окрашиваются. Так, если сталь имеет класс A-IV, их покрывают краской красного цвета, А-V #8211; зеленого и красного, A-VI #8211; синего и красного.

Что касается классов арматуры, они обозначаются соответствующими буквами. Например, буквой К обозначают повышенную стойкость к коррозийному растрескиванию, которое возникает под статическим напряжением. Буквой С обозначают свариваемые элементы, а буквами СК #8211; свариваемые элементы, имеющие повышенную стойкость к коррозийному растрескиванию.

Обратите внимание! Если на материале нет никаких значений, лучше не покупать его.

Какие способы вязки арматуры существуют?

Не стоит экономить, ведь из-за использования незакаленной арматуры в основании могут появиться трещины. В последствие они могут распространиться и на несущие стены постройки.

Для вязки используют следующее:

  • Арматуру;
  • Крючок, специально предназначенный для этого;
  • Стандартные плоскогубцы, если вы не планируете покупку специального крючка;
  • Мягкую проволоку из стали, диаметр которых составляет 0,8-1,2 мм;
  • Отожженную проволоку из стали, если отсутствует мягкая проволока.

Рассмотрим, как вязать арматуру для ленточного фундамента. Не начинайте работы в одиночку. Вам понадобится один или два помощника, которые установят каркас в правильном расположении.

Для обеспечения надежности конструкции необходимо предварительно подготовить арматурные короба. У них должно быть сечение квадратной или прямоугольной формы. Размер ячейки при этом должен составлять около 300-400 мм.

Длина короба составляет около 3 метро. Каждый короб следует вязать на поверхности, а не в траншее. Это связано с необходимостью достаточного места.

Если планируется довольно много соединений, количество узлов можно уменьшить. Если предполагается довольно глубокий и длинный фундамент, вязку коробов можно осуществлять прямо в траншее. Это позволит не опускать в траншею длинную и тяжелую конструкцию.

Как армируют фундамент при помощи вязки?

В данном случае часто используют пластиковые хомуты или более дешевый вариант #8211; проволоку.

Процесс вязки является трудоемким, ведь короб может иметь десятки соединений. В результате этот процесс займет немало времени. При помощи двух человек вы справитесь гораздо быстрее. А если вы хотите ускорить данный процесс, используйте специализированный вязальный пистолет.

Для вязки выполняют следующие действия:

  • От проволоки необходимо отрезать прутья, длина которых должна составить 30 см. Затем их складывают в два раза;
  • Подведите прут к месту, где он будет пересекаться с прутьями арматуры;
  • В петлю проволоки, предварительно сложенной пополам, вставляют вязальный крючок. Важно, чтобы проволока обогнула арматуру. А ее свободную часть нужно завести на вязальный крючок;
  • Затем крючок начинают закручивать в направлении часовой стрелки. Его нужно закручивать таким образом, чтобы концы проволоки образовали прочное соединение;
  • Отрежьте от проволоки прут длиной 30 см. Его нужно сложить в два раза. Для надежной вязки достаточно 3-х оборотов;
  • Выньте из петли крючок.

Обратите внимание! Не стоит прикладывать слишком много сил при закручивании петель. В противном случае проволока просто порвется.

Процесс укладки коробов

Чтобы поместить короба в траншею, необходимо не менее трех человек. Двое из них будут держать оттяжки во время подъема и укладки коробов, а третий будет ими руководить. Затем соседние короба присоединяют к опорному.

Когда все короба будут в траншее, места их соединений скрепляют при помощи вязальной проволоки. В результате короба соединяют друг с другом. Под низ коробов можно подложить бруски или кирпичи. Это позволит закрыть все пустоты, когда будет залит фундамент бетоном .

О способах вязки в видео:

Используя арматурную вязку, вы обеспечите надежность вашему фундаменту!

Расскажите об этой статье друзьям в соц. сетях!

Вязка арматуры под ленточный фундамент

Вязка арматуры под ленточный фундамент должна производиться с безусловным выполнением действующих нормативных актов и государственных стандартов.

Перед началом работ нужно сделать расчеты армирующего пояса. В зависимости от архитектурных особенностей здания и физических характеристик грунтов подбирается диаметр строительной арматуры и количество горизонтальных линий.

Каждый застройщик должен изучить советы, как правильно вязать арматуру для ленточного фундамента, в противном случае значительно понизятся несущие характеристики фундамента, а это может стать причиной появления трещин.

Работы можно выполнять как непосредственно в траншее, так и на специально оборудованной площадке. Оба способа имеют свои преимущества и недостатки.

Профессиональные строители рекомендуют для небольших ленточных фундаментов прутки вязать на площадке, а потом готовые конструкции опускать на место.

Для больших по размерам фундаментов как вязать арматуру для ленточного фундамента видео показывает прямо в траншее.

Еще оно важное условие – конструкция не должна прогибаться под собственным весом. Для этого вязка арматуры под ленточный фундамент предусматривает использование вертикальных элементов.

Расстояние между ними зависит от толщины прутков, но в среднем составляет 40–50 см.

Перед заливкой бетона нужно повторно проверить правильность выполнения работ и установить зазоры меду металлическим элементами и опалубкой не менее пяти сантиметров. Опалубка для фундамента своими руками изготавливается с учетом этих требований.

Как правильно вязать арматуру для ленточного фундамента

Поставить качественный ленточный фундамент своими руками можно лишь соблюдая существующие требования, без специальных строительных навыков заниматься такими работами не рекомендуется.

В большинстве случаев для вязки используется металлическая проволока Ø 0,5 мм, но современные технологии позволяют использовать и другие методы фиксации.

Как связать арматуру для ленточного фундамента видео показывает метод с использованием пластиковых хомутов.

Эти крепления имеют свои отрицательные и положительные стороны. Главный недостаток – относительно большая стоимость.

Кроме того, вязка арматуры под ленточный фундамент при помощи хомутов не всегда обеспечивает требуемую надежность прилегания прутков, они могут немного сдвигаться.

Работы проще делать вручную, применение электрических дрелей нецелесообразно по нескольким причинам: Это довольно тяжелый инструмент, рука намного быстрее устает.

Очень сложно выдерживать усилия стягивания в необходимых параметрах, проволока часто рвется или узел остается недостаточно стянутым.

Электрический кабель питания мешает работать, запутывается в прутках. Кроме того, возрастают риски поражения рабочих током.

Лучше изучить несколько способов, как правильно вязать арматуру для ленточного фундамента при помощи обыкновенного металлического крючка.

В последнее время в продаже появились специальные пистолеты для вязки, профессиональные строители не советуют приобретать эту технику.

Во-первых, качественный товар стоит больших денег, а китайские поделки больше одного фундамента не выдерживают.

Во-вторых, нет никакой экономии времени. Опытный вязальщик по производительности в два раза опережает пистолеты, а начинающий строитель уже через час работы догонит самые «навороченные» пистолеты.

И, в-третьих, вес приспособления намного превышает вес обыкновенной вязальной проволоки – руки устают значительно быстрее.

Как выбрать схему армирующего пояса

Очень важный вопрос, каждый тип фундамента имеет свои отличия. Но можно дать несколько универсальных советов на все случаи.

  • Горизонтальных рядов должно быть минимум два: внизу и вверху ленты. Они буду воспринимать усилия на излом, возникающие вследствие неравномерной усадки или вспучивания грунтов во время замерзания/размерзания.
  • Перед тем как вязать арматуру для ленточного фундамента, нужно подготовить изогнутые под прямым углом отрезки. Они используются в углах и местах нахлеста ленты и могут применяться в качестве вертикальных стоек для придания жесткости.
  • Есть несколько способов накладки узлов, перед началом работ следует потренироваться и выбрать для себя самый оптимальный вариант. По качеству и надежности они полностью равнозначны, а отличия технологии дают возможность выбирать самый продуктивный с учетом индивидуальных способностей и предпочтений.

Правильно составленная схема армирования позволит сэкономить дорогостоящий металл и одновременно значительно увеличит длительность и безопасность эксплуатации здания.

Интересные статьи в помощь

Источники: http://sdelai-fundament.ru/kak-vyazat-armaturu-dlya-lentochnogo-fundamenta.html, http://sadov0d.ru/kak-postroit/dom/vyazka-armatury-pod-lentochnyj-fundament.html

Комментариев пока нет!

armatura-tonna.ru

Вязать арматуру под ленточный фундамент. Арматура для фундамента. Armatura-Tonna.ru

Как вязать арматуру под ленточный фундамент: советы и рекомендации

Как правильно сделать армирование ленточного фундамента?

  • Способы устройства фундамента
  • Рекомендации по укладке арматуры
  • Наличие инструмента

Долговечность и крепость зданий в основном зависит от качества заложенного фундамента. Для того чтобы здание служило длительный период и не требовалось проводить дорогостоящие ремонтные работы, фундамент нуждается в тщательном просчете, качественном проектировании и укреплении.

Схема армирования монолитной фундаментной плиты.

Способы устройства фундамента

В частном и малоэтажном строительстве наиболее распространен ленточный фундамент, он наименее трудоемкий и подходит практически под все виды построек.

Есть некоторые важные советы, прислушаться к которым просто необходимо при заливке ленточного фундамента :

  • глубина заливки должна быть более уровня промерзания почвы;
  • толщина стен должна быть такой же или больше толщины планируемых стен.

Одновременно при заливке, для того чтобы сэкономить силы и время, можно производить гидроизоляцию основания.

Если вспомнить физические свойства бетона, то можно заметить, что этот материал выдерживает сильное сжатие, но легко поддается разрыву.

Поэтому в качестве увеличения эксплуатационных свойств бетона производят его армирование.

Армирование производится при помощи арматуры, для каждого отдельно взятого строения она отличается своей толщиной, т.е. диаметром. Для двухэтажного дома или одноэтажного с высокими стенами берется материал не менее 32 мм, для хозяйственных же построек или гаража будет достаточно и 12 мм.

Приемы вязки арматуры.

Для надежной фиксации перед заливкой арматуры бетоном ее необходимо связать, т.е. соединить между собой ее прутья.

Как соединить металлические прутья? Существует два способа.

При помощи сварки. На протяжении долгих лет этот способ крепления арматуры является приоритетным, но он имеет некоторые недостатки:

  • сварные соединения получаются очень жесткими и при дальнейших механических воздействиях может нарушиться целостность армирования, что очень нежелательно;
  • ручную сварку не рекомендуют применять при диаметре прута более 32 мм;
  • такая сборка металлического каркаса занимает большой отрезок времени, поскольку процесс очень трудоемкий.

При помощи вязальной проволоки. Есть немало приверженцев этого способа сборки конструкции. Но следует заметить, что и этот вариант содержит некоторые негативные моменты:

  • процесс соединения является таким же трудоемким, на сборку небольшого металлического каркаса требуется несколько рабочих;
  • при использовании в каркасе гладких прутьев требуется их загибание, а это сделать в стесненных условиях сборки очень тяжело;
  • для соединения различных диаметров необходимо использовать и различные диаметры вязальной проволоки от 0,8 мм до 1,2 мм. Для проведения работы используют пассатижи и специально приспособленные для этого крюки.

Оба этих метода работали и продолжают работать, но при совершенствовании строительного инструмента происходят поиски и в этой области. В последнее время на больших стройках начинают применять вязальные пистолеты. Работа, которая занимала несколько минут, проводится за считанные секунды, а сила затягивания везде и на всех соединениях одинаковая. Отожженная вязальная проволока используется в таких пистолетах из сменных катушек, а сам пистолет работает от емкостных аккумуляторов, способных работать на протяжении длительного времени.

Вернуться к оглавлению

Рекомендации по укладке арматуры

Схема армирования углов ленточного фундамента.

При обвязке арматуры для ленточного фундамента следует соблюдать некоторые правила:

  1. Арматура не должна соприкасаться с землей, для этого от уровня земли ее приподнимают или на камнях, или на металлических стержнях. Стержни не обязательно использовать того же диаметра, что и арматура, ее размеры могут колебаться от 8 мм до 12 мм. И вбиваются они прямо в землю через равные промежутки 150-200 мм.
  2. Связать арматуру следует не только в одном уровне. Делают два пояса: нижний, приподнят над землей, и верхний, над ним тоже заливается слой бетона не менее 5-10 мм.
  3. Вязать арматуру следует только при создании нахлестов, углы на фундаменте перекрываются полностью и также исключается касание металла с землей (до края опалубки не дотягивают арматуру на 5 см).

Эти все расстояния лучше всего соблюсти и исключить попадание влаги на арматуру каркаса, который должен находиться внутри опалубки и залитого ленточного фундамента.

Наличие инструмента
  • пассатижи или вязальный пистолет;
  • проволока;
  • арматура различного диаметра, от 8 мм (для соединения поперечин) до 32 мм (в качестве основной арматуры).

Перед заливкой ленточного фундамента следует определить место вентиляционных отверстий и прокладки коммуникаций (водоснабжения и канализации). Для этого в определенных местах укладываются асбестоцементные трубы и заполняются песком, чтобы в них не залился бетон. Иначе при отсутствии таких отверстий понадобится сверлить их позже для коммуникаций, а это нарушает крепость фундамента.

Не следует забывать, что от крепости и надежности зависит прочность всего возведенного здания, поэтому на начальных этапах строительства экономить на таких важных и серьезных вещах не стоит.

По материалам сайта: http://moifundament.ru

Своими руками

Вязка арматуры под ленточный фундамент: как правильно вязать

Ленточный фундамент и вязка арматуры

На фото опалубка ленточного фундамента

При строительстве или закладке дома, наступает момент, когда потребуется вязка каркасов из арматуры, если вы, конечно, не строите блочный дом. Можно заказать уже готовые изделия из арматуры на любом предприятии, но фундамент обойдётся на 5-10% дороже.

Не все застройщики могут себе это позволить. Нужно знать какую арматуру использовать, и как правильно связать каркас для усиления своего фундамента. И здесь возникает куча вопросов.

Как правильно сделать усиление углов, где нужно проложить дополнительное усиление, а где нет? Вопрос лучше всего решить заранее, потому, что от качества арматуры и способа её монтирования, зависит долговечность всей конструкции. Рассмотрим детально, где и что вязать при обустройстве мелко заглубленного ленточного фундамента.

Сварка или вязка

Правильное армирование ленточного фундамента

На первоначальном этапе закладки усиливающих элементов, в данном случае арматуры, можно воспользоваться сварочным аппаратом. При возведении предварительного каркаса, скелета армо пояса.

Это существенно ускорит монтажные работы. Сварка проводится при помощи сварочного оборудования на малых токах, до 150 ампер, методом прихватки.

Поле установки направляющих, так называемых троллей, проводят полную вязку стыков арматуры с помощью вязальной проволоки. Ручным или механическим способом.

Важно: Весь монтаж проводить с помощью электросварки не рекомендуется. В связи с хрупкостью стыков, а также преждевременной коррозии арматуры, сварочного шва.

Сталь Класса А-3 имеет два ребра жёсткости, во время монтажа с помощью сварки, есть вероятность их повредить (расплавить). Тем самым ухудшив несущие способности сечения арматуры, например, диаметр 12 мм. по техническим характеристикам станет работать в бетоне, как арматура 10 мм. Такого допускать категорически нельзя.

Экономии от сварки мало, а опыт показывает, сварочные работы при изготовлении конструкций из арматуры, для любых, не только ленточных фундаментов, не оправдано. Можно сказать рискованно. Нельзя рисковать несущими параметрами фундамента, ускоряя сроки сдачи объекта или облегчая себе работу.

Применение электроинструмента

Самодельный крюк для вязки арматуры при помощи шуруповерта

Скорость работ при вязке арматуры для ленточного фундамента можно увеличить с помощью специальных вязальных машинок. Вязать ими довольно удобно. Понадобится проволока 1,0-0,8 мм. например и пистолет для вязки арматуры DZ-04-A01 аккумуляторного типа.

Связать один стык арматуры таким прибором можно за 2 секунды, зарядки хватает на 440-450 стыков, заряжается аккумулятор не более 30 минут.

Быстро и практично при условии больших объёмов вязки, хотя можно такое оборудование применить у себя, взяв его в аренду. Вязка арматуры такой машинкой позволяет использовать прут толщиной до 19 мм, что вполне позволит самостоятельно сделать любой ленточный фундамент. Быстрота и качество здесь шагают рядом.

Стандарт не правило

Фото пространственного каркаса

При обустройстве фундамента ленточного типа, из арматуры вяжут пространственный каркас. Под закладку фундамента для небольшого одноэтажного дома (сечение небольшого основания 600*400 мм.) стандартные параметры такие:

  • Арматура 12-14 мм, применяется на горизонтальные несущие направляющие.
  • Прутья тоньше по диаметру 8-12 мм. вязать следует перпендикулярными поперечинами, так как она не несёт больших динамических нагрузок.
  • Шаг и расстояние между поперечинами должно соответствовать нагрузкам, но не менее 200 мм. на 200, и не более 500 на 500. Обычно это расстояние выдерживают со значением 300*400*400 мм. между осями. Где 300 показатель длины.
  • Вязка углов довольно важный узел, кроме пространственного каркаса можно проложить несколько тяг так, чтобы они образовали на углу треугольник правильной формы. Концы делают не короче 150 мм. подогнув, вяжут параллельно продольным прутам, их следует вязать проволокой в двух местах. Закладывают их в ленточный фундамент по основным углам на верхний и нижний ярус каркаса.

В некоторых случаях пускают по периметру всего фундамента дополнительные стержни арматуры диаметром 14-16 мм. Но это делают только тогда, когда предполагаются чуть большие нагрузки по площади всего ленточного фундамента. Правильно их проложить по центру каркаса, если каркас состоит из четырёх прутов лежащих горизонтально, их укладывают на поперечные пруты на нижний ярус самого каркаса. Их также нужно связать в одно целое с основным каркасом, доходя при этом до самых углов.

Выпуски за границы конструкции тема отдельная. При изготовлении каркаса надо понимать, что короткие выпуски (края поперечных арматур), должны соответствовать простой формуле, диаметр, умноженный на 3, это и будет оптимальная длина, на которую арматура должна выступать по бокам каркаса. Например, прут 10 мм, выпуски делают 25-30 мм, от наружного края. При ячейке 40*40 см. их нарезают с плюсовым допуском в 5,5-6 см.

Как быстро собрать каркас из арматуры для ленточного варианта

Расчёт здесь прост. При ширине канавы в 400 мм. а глубине 600, нарезаем поперечины длиной 360 мм, из прутка диаметром 10 мм. Шаг обрешетки, будет 300 мм. режим вертикальные прутья 650 мм. учитывая, что при установке они немного погрузятся в щебень. Промеряем стороны траншеи по длине. Берём арматуру 12 мм, для вязки прогонов.

Совет: Когда начнёте вязать боковые конструкции (лесенки), учитывайте допуски для углов, расстояние для заведения готовых боковых каркасов. По краям несколько поперечин не вяжут, что облегчит сборку боковых конструкций в траншее.

Затем ставят готовые лесенки в канаву и начинают вязку от углов, придав жёсткость предварительному каркасу. Выставляют их по размеру, повязав несколько прутов по углам. Должно получиться что-то наподобие забора из арматуры с одинаковым шагом вертикальных прутов.

Вяжем перпендикулярные перемычки и усиление углов. Можно изготовить сразу несколько длинных прогонов, но тогда его монтаж проводят с помощью грузоподъёмных механизмов, тали.

Попробуйте сначала изобразить каркас на бумаге, боковые, верхние проекции и тогда правильно собрать конструкцию для своего фундамента не составит труда.

Важно: Целесообразным будет при закладке любого фундамента провести точные расчеты, поручив это специалистам или инженерам. Связать правильно каркас не проблема, вот срок службы ленточного фундамента зависит от других отдельных факторов. А именно: качество бетона, точность просчётов всех элементов усиления, подготовки, уплотнения несущей подушки и уплотнения самого бетона.

Posted in

Как вязать арматуру под ленточный фундамент: советы и рекомендации

Как правильно сделать армирование ленточного фундамента?

  • Способы устройства фундамента
  • Рекомендации по укладке арматуры
  • Наличие инструмента

Долговечность и крепость зданий в основном зависит от качества заложенного фундамента. Для того чтобы здание служило длительный период и не требовалось проводить дорогостоящие ремонтные работы, фундамент нуждается в тщательном просчете, качественном проектировании и укреплении.

Схема армирования монолитной фундаментной плиты.

Способы устройства фундамента

В частном и малоэтажном строительстве наиболее распространен ленточный фундамент, он наименее трудоемкий и подходит практически под все виды построек.

Есть некоторые важные советы, прислушаться к которым просто необходимо при заливке ленточного фундамента :

  • глубина заливки должна быть более уровня промерзания почвы;
  • толщина стен должна быть такой же или больше толщины планируемых стен.

Одновременно при заливке, для того чтобы сэкономить силы и время, можно производить гидроизоляцию основания.

Если вспомнить физические свойства бетона, то можно заметить, что этот материал выдерживает сильное сжатие, но легко поддается разрыву.

Поэтому в качестве увеличения эксплуатационных свойств бетона производят его армирование.

Армирование производится при помощи арматуры, для каждого отдельно взятого строения она отличается своей толщиной, т.е. диаметром. Для двухэтажного дома или одноэтажного с высокими стенами берется материал не менее 32 мм, для хозяйственных же построек или гаража будет достаточно и 12 мм.

Приемы вязки арматуры.

Для надежной фиксации перед заливкой арматуры бетоном ее необходимо связать, т.е. соединить между собой ее прутья.

Как соединить металлические прутья? Существует два способа.

При помощи сварки. На протяжении долгих лет этот способ крепления арматуры является приоритетным, но он имеет некоторые недостатки:

  • сварные соединения получаются очень жесткими и при дальнейших механических воздействиях может нарушиться целостность армирования, что очень нежелательно;
  • ручную сварку не рекомендуют применять при диаметре прута более 32 мм;
  • такая сборка металлического каркаса занимает большой отрезок времени, поскольку процесс очень трудоемкий.

При помощи вязальной проволоки. Есть немало приверженцев этого способа сборки конструкции. Но следует заметить, что и этот вариант содержит некоторые негативные моменты:

  • процесс соединения является таким же трудоемким, на сборку небольшого металлического каркаса требуется несколько рабочих;
  • при использовании в каркасе гладких прутьев требуется их загибание, а это сделать в стесненных условиях сборки очень тяжело;
  • для соединения различных диаметров необходимо использовать и различные диаметры вязальной проволоки от 0,8 мм до 1,2 мм. Для проведения работы используют пассатижи и специально приспособленные для этого крюки.

Оба этих метода работали и продолжают работать, но при совершенствовании строительного инструмента происходят поиски и в этой области. В последнее время на больших стройках начинают применять вязальные пистолеты. Работа, которая занимала несколько минут, проводится за считанные секунды, а сила затягивания везде и на всех соединениях одинаковая. Отожженная вязальная проволока используется в таких пистолетах из сменных катушек, а сам пистолет работает от емкостных аккумуляторов, способных работать на протяжении длительного времени.

Вернуться к оглавлению

Рекомендации по укладке арматуры

Схема армирования углов ленточного фундамента.

При обвязке арматуры для ленточного фундамента следует соблюдать некоторые правила:

  1. Арматура не должна соприкасаться с землей, для этого от уровня земли ее приподнимают или на камнях, или на металлических стержнях. Стержни не обязательно использовать того же диаметра, что и арматура, ее размеры могут колебаться от 8 мм до 12 мм. И вбиваются они прямо в землю через равные промежутки 150-200 мм.
  2. Связать арматуру следует не только в одном уровне. Делают два пояса: нижний, приподнят над землей, и верхний, над ним тоже заливается слой бетона не менее 5-10 мм.
  3. Вязать арматуру следует только при создании нахлестов, углы на фундаменте перекрываются полностью и также исключается касание металла с землей (до края опалубки не дотягивают арматуру на 5 см).

Эти все расстояния лучше всего соблюсти и исключить попадание влаги на арматуру каркаса, который должен находиться внутри опалубки и залитого ленточного фундамента.

Вернуться к оглавлению

Наличие инструмента

При работе понадобится такой инструмент и материал:

  • пассатижи или вязальный пистолет;
  • проволока;
  • арматура различного диаметра, от 8 мм (для соединения поперечин) до 32 мм (в качестве основной арматуры).

Перед заливкой ленточного фундамента следует определить место вентиляционных отверстий и прокладки коммуникаций (водоснабжения и канализации). Для этого в определенных местах укладываются асбестоцементные трубы и заполняются песком, чтобы в них не залился бетон. Иначе при отсутствии таких отверстий понадобится сверлить их позже для коммуникаций, а это нарушает крепость фундамента.

Заливку бетона произвести лучше за один раз во избежание разрывов и периодически производить его трамбовку, чтобы не происходило образование воздушных ям. Для этого применяют вибростанки или просто постукивают по бокам опалубки. При заливке ленточного фундамента следует придерживаться всех технологических процессов, поскольку, если бетон будет слишком жидким (обтекать все находящиеся на его пути препятствия), произойдет отслоение наполнителя от цементного состава и фундамент потеряет свою прочность. При перемешивании раствора должно ощущаться сопротивление, тогда это именно та пропорция, которая необходима.

Не следует забывать, что от крепости и надежности зависит прочность всего возведенного здания, поэтому на начальных этапах строительства экономить на таких важных и серьезных вещах не стоит.

© Copyright –, moifundament.ru

  • Работы с фундаментом
    • Армирование фундамента
    • Защита фундамента
    • Инструменты для фундамента
    • Монтаж фундамента
    • Отделка фундамента
    • Раствор для фундамента
    • Расчет фундамента
    • Ремонт фундамента
    • Устройство фундамента
  • Виды фундамента
    • Ленточный фундамент
    • Свайный фундамент
    • Столбчатый фундамент
    • Плитный фундамент

Источники: http://fix-builder. ru/remont/montazh-fundamenta/32445-armirovanie-pod-lentochnyj-fundament, http://beautysecrets.com.ua/fundament/vyazka-armatury-pod-lentochnyj-fundament-kak-pravilno-vyazat/, http://murashka.com.ua/fundament/kak-vyazat-armaturu-pod-lentochnyj-fundament-sovety-i-rekomendacii/

Комментариев пока нет!

armatura-tonna.ru

Связать арматуру под фундамент. Арматура для фундамента. Armatura-Tonna.ru

Как правильно вязать арматуру для фундамента?

При армировании фундамента металлическими элементами не всегда лучшим выходом будет использование сварки. Неразъемное соединение надежнее, но оно не сможет приспосабливаться к проседаниям грунта, которые обязательно случаются в ходе эксплуатации здания. Так что многих заинтересует вопрос, как связать арматуру для фундамента, чтобы объединить отдельные элементы между собой и при этом оставить для них определенное пространство для маневра.

Здесь очень важно использовать правильную технологию, чтобы арматура не болталась, а лишь могла немного двигаться относительно направляющей оси. Эти колебания будут незаметны для жильцов, но при этом их роль невозможно недооценить, особенно на местности с высокой сейсмической активностью.

Варианты вязки

Арматура, связанная для фундамента, может быть получена всего двумя способами:

  • вязка при помощи стальной проволоки;
  • использование специальных пластиковых хомутов.

Если вязка арматуры под ленточный фундамент осуществляется при помощи хомутов, то здесь все просто. Изделие обхватывает два соседних элемента, после чего хомут просто затягивают без особых усилий. Получается крепкая петля всего за пару секунд. Но стоимость такой операции будет значительно выше, так что многие предпочитают пользоваться стальной проволокой, получаемой из низкоуглеродистых марок сплава.

Брать легированную дорогую проволоку совсем не обязательно, так как после вязки конструкция будет залита бетоном, который полностью перекроет воздух, так что процесс окисления не может произойти в принципе. Поэтому нет смысла покупать более дорогие варианты, когда можно обойтись малым. Проволока специально имеет такую структуру, что хорошо гнется и позволяет удобно работать. Если вдруг вязать оказывается слишком сложно, нужно просто прокалить моток на костре, а потом охладить его на воздухе.

Прежде чем понять, как вязать арматуру на фундамент, нужно подобать материал. Проволока отличается по диаметру, так сто нужно выбирать что-то между 1,4-1,6 миллиметров. Двухмиллиметровая марка будет слишком толстой, что значительно усложнит работу с ней, а при этом никаких весомых дивидендов получить не удастся. А одномилилметровая проволока слишком слаба и может не выдержать нагрузки, так что идеальным в данной ситуации выступает именно промежуточный вариант.

Технология выполнения работ

Итак, как правильно вязать арматуру для ленточного фундамента? Такой вопрос, пожалуй, задает себе каждый перед началом операции. Существует несколько подходов к этому процессу:

  • Если нужно вязать арматуру на фундамент в ручную, то потребуется купить специальный инструмент – крючок. Нужно отрезать кусок проволоки достаточной длины, после чего сложить его пополам. Далее нужно сделать завиток вокруг пальца на треть петли, после чего вставить в нее арматуру. Далее при помощи крючка нужно продеть через петлю два свободных конца и несколько раз завернуть их, чтобы обеспечить надежную фиксацию. Лишние концы обрезают кусачками.
  • Второй способ также потребует складывать проволоку пополам, только вместо петельки здесь нужно лишь приложить проволоку к пруту и загнуть концы так, чтобы получился замкнутый круг. При помощи крючка также делают несколько оборотов, после чего можно завершать операцию и откусывать лишние части.
  • Схема вязки арматуры для фундамента под номером три состоит в том, что сложенную пополам проволоку прикладывают снизу, после чего тянут крючком за петлю и перевязывают ее со свободными концами.
  • Последний метод будет наиболее простым, так что его можно осилить и одной рукой. Крючок продевают через петлю, вытаскивают с его помощью свободные концы и закручивают их несколько раз, после чего откусывают все лишнее.

Также ответом на вопрос, как связать арматуру для ленточного фундамента, может послужить словосочетание – с помощью электрооборудования. Существует специальный прибор, позволяющий значительно ускорить процесс. Он имеет вид стандартной дрели, только с намного менее мощным двигателем, так как здесь не нужна такая скорость вращения. Работать с ним нужно по инструкции, и тогда не возникнет никаких проблем.

Особенности армирования углов

Правильное армирование углов ленточного фундамента требует особенного подхода, который соблюдается далеко не на всех объектах. Мало просто взять гнутую арматуру, нужно еще и правильно нею воспользоваться. Очень важно, чтобы зона напряжения в углу была минимальной, иначе это может привести к появлению трещин именно в угловых местах.

Чтобы избежать такого исхода, нужно обязательно использовать хомуты в качестве промежуточного соединительного элемента, который будет равномерно распределять нагрузку по всему периметру прута. Таким способом можно получить идеальную конструкцию, способную выдержать многолетнюю эксплуатацию.

Арматурный каркас ленточного фундамента должен быть собран из прутьев одинаковой толщины, чтобы в каждой части строения площадь контакта с поверхностью бетона была равнозначной. Любые расхождения приводят к появлению слабых мест, которые могут дать сбой в любой момент.

Поэтому не стоит самостоятельно ухудшать технические характеристики сооружения еще на самом первом этапе его строительства. Это позволит избежать многочисленных проблем в будущем, которые могли бы заставить даже перестраивать все здание с нуля.

Ссылка на promplace.ru обязательна

Источники: http://promplace.ru/fundamenty-staty/kak-svyazat-armaturu-dlya-fundamenta-2179.htm

Комментариев пока нет!

armatura-tonna.ru


  • Панели для облицовки цоколя фундамента
  • Когда лучше делать фундамент под дом
  • Виды фундаментов для частного
  • Поверхностный столбчатый фундамент
  • Залить фундамент правильно
  • Как обложить деревянный дом кирпичом если нет фундамента
  • Правильная опалубка для ленточного фундамента
  • Купальные дома с фундамента до монтаж кровли с фото
  • Основание под ленточный фундамент
  • Арматура для фундамента плитного
  • Состав пола

Правильная вязка арматуры под ленточный фундамент


  • ПОСЛЕДНИЕ ЗАПИСИ
  • Как установить входную металлическую дверь своими руками Бани – основные виды, характеристики Обувница своими руками: как сделать, чертежи, схемы, фото Засор канализации в многоквартирном доме, кто виноват?

  • РУБРИКИ
    • Автоматическое открывание, проветривание и полив теплиц
    • Акриловые краски
    • Балкон
    • Блоки арболитовые
    • Бурение скважин на воду
    • Вода из скважины
    • Водосток кровельный
    • Воздух в квартире
    • Выращивание дома
    • Гидроизоляция
    • Гидрофобизация материалов
    • Дорожки садовые
    • Камин своими руками
    • Каркасный дом
    • Кладка печи своими руками
    • Крыша из металлочерепицы
    • МДФ
    • Монтаж кровли
    • Монтаж ламината
    • Монтаж линолеума
    • Монтаж подложки под ламинат
    • Натяжные потолки
    • Опилкобетон
    • ОСБ плита
    • Отделка откосов
    • Оштукатуривание
    • Полипропиленовые трубы
    • Расход материалов
    • Тротуарная плитка
    • Устройство отмостки
    • Утепление
    • Утепляем баню самостоятельно
    • Фасад
    • Фундамент из свай
    • Шлакоблок
    • Эмаль для ванны

Фундамент

Ленточный фундамент имеет вид замкнутого контура, выполненного из железобетонной ленты, прокладываемой под несущими стенами дома. Такой тип фундамента дает возможность равномерно распределить вес будущей постройки по всему периметру, что способствует повышению сопротивления силам пучения, уменьшения проседания здания и перекосу фундамента.

Правильный монтаж ленточного фундамента позволяет возводить на нем как деревянные дома, так и монолитные бетонные строения. В сравнении с монолитным фундаментом, ленточный тип фундамента характеризуется использованием сравнительно меньшего количества стройматериалов, к тому же объем земляных работ также ощутимом сокращается. Положительным моментом в характеристике ленточного фундамента является и невысокая стоимость проведения работ.

Роль арматуры в ленточном фундаменте

Монтаж ленточного фундамента не обходится без арматуры, ведь именно он перенимает на себя растяжение и усилия на разрыв от веса строения. Между тем бетонному основанию фундамента приходиться испытывать нагрузку на сжатие, и в конечном итоге удается добиться равномерного распределения по основанию всех сил противодействия.

Умение вязать арматуру поможет соблюсти равновесие и распределение нагрузки на ленточный фундамент.

План проведения работ

Качественное армирование фундамента подразумевает под собой следование следующим этапам:

  • Разработка проекта, в котором в обязательном порядке учитываются особенности грунта, полученными в результате геологических исследований. Именно характеристика почвы обуславливает выбор типа фундамента и его глубину, а также позволяет определиться с расчетами о предстоящих тратах;
  • Подготовка участка, во время которой снимается плодородный слой и наносится разметка будущего основания. Для правильного измерения расстояния используется рулетка, а направляющие колышки вбиваются в землю с шагом в 30 см. Такие колышки в обязательном порядке устанавливаются на местах будущих углов. Затем между ними натягивают шнур либо толстую нить. Когда намечают углы, важно соблюдать в них 90°, в особенности следовать этому требованию необходимо при строительстве дома из бруса;
  • Выкапывание траншеи и укладка на нее дно песчаной подушки толщиной в 10-15 см, что необходимо для уплотнения грунта. Чтобы добиться максимальной усадки, песок следует смочить водой. Тем не менее, некоторые виды почвы требуют использования геотекстиля, который защитит фундамент от разрушения в результате воздействия грунтовых вод;
  • Сборка опалубки, для чего используются деревянные щитки. Для регулировки высоты применяется рулетка, все образующиеся щели укрывают пленкой;
  • Монтаж арматуры, качество вязки которой и расположение прутов отвечает за жесткость и надежность фундамента;
  • Заливка конструкции бетонным раствором.

Выполнение каждого отдельного этапа не вызывает особых трудностей. Единственное, что потребует определенных усилий, знаний и времени, так это непосредственная вязка арматуры. Кстати, в процессе выполнения работы необходимо помнить о создании отверстий для коммуникационных входов и выходов.

Виды маркировок арматуры

При заказе арматуры важно знать особенности заводских обозначений. Концы арматуры, изготовленной из низколегированной стали, имеют следующие цветовые обозначения:

  • Продукцию класса А-IV помечают красным цветом;
  • Продукцию класса А-V помечают красным и зеленым цветами;
  • Продукцию класса А-VI помечают красным и синим цветами.

Кроме этого для обозначения различных классов арматуры используются буквы со следующим значением:

  • Пометка «К» (Ат-IVK) говорит о высокой устойчивости к растрескиванию под влиянием статического напряжения;
  • Пометка «С» (Ат-IVC) говорит о том, что этот вид арматуры свариваемый;
  • Пометка «СК» (Ат-IVCK) также говорит о том, что арматура свариваемая, но одновременно с этим она обладает устойчивостью к коррозийному растрескиванию.

При незначительных нагрузках на различные места будущего основания может быть использования монтажная арматура А1, которая характеризуется меньшим сцеплением с бетоном.

Как правило, для усиления свойств фундамента применяется рабочая арматура А3, которая отличается наличием трех видов выступов:

  • Серповидного, отвечающего за стойкость арматуры к различным разрывным нагрузкам. Такая арматура используется при работе с тонкими стенами;
  • Кольцевого, обеспечивающего надежное сцепление с бетоном. Такая арматура используется при работе с мощными бетонными конструкциями;
  • Смешанного, включающего в себя положительные свойства первых двух видов.

В случае, когда арматура лишена каких-либо обозначений, то использовать ее при кладке ленточного фундамента категорически запрещается. Кстати, экономия в процессе покупки нежелательна, ведь в результате использования незакаленной арматуры фундамент может покрыться трещинами, которые спустя некоторое время распространяться и на стены дома.

Нередко в качестве армирующего материала используется стеклопластиковое волокно, тем не менее, наибольшую жесткость и надежность конструкции обеспечивает именно металлическая арматура. На строительном рынке можно увидеть арматуру в мотках, в виде стальных прутьев либо в виде сварной сетки, изготовленной в заводских условиях.

Что необходимо знать при вязке арматуры

Вязка арматуры осуществляется при наличии:

  • Непосредственно самой арматуры;
  • Мягкой либо отожженной стальной проволоки с диаметром от 0,8 до 1,2 мм;
  • Специального вязального крючка, а в случае его отсутствия – обычных плоскогубцев.

Если вы не имеете понятия о том, как приступить к вязке арматуры для ленточного фундамента, лучше не начинать этого дела в одиночку. Единственная трудность данного процесса заключается в том, что без достаточного опыты справиться с такой задачей своими руками будет непросто. Поэтому лучше заручиться поддержкой одного-двух человек, которые знакомы с особенностями вязки арматуры. К тому же, их присутствие обязательно еще и потому, что с их помощью будет проведена последующая установка каркаса в расчетное положение.

Чтобы организовать надежное армирование ленточного фундамента, заблаговременно подготавливают коробы из арматуры. Сечение каркаса должно иметь квадратную либо прямоугольную форму, тогда как размер каждой ячейки может варьироваться от 30 до 40 см. Проектная длина короба в идеале должна составлять не менее 3 метров. В виду того, что вязка короба осуществляется не в траншее, а на поверхности, можно заранее произвести расчет необходимого количества коробов.

Однако если планируется монтаж длинного и глубокого фундамента, то вязкой коробов можно заниматься прямо в траншее, тем самым избавившись от необходимости опускать габаритную и не самую легкую конструкцию в яму.

Когда предполагается большое число мест будущих соединений, то количество узлов разрешается сокращать, тем не менее, на них должно приходиться не менее 50% от суммарной численности пересечений арматуры.

Варианты соединения арматуры

Фиксация стальных прутов возможна с помощью сварки или вязки.

Несмотря на то, что сварка не отличается особой сложность или длительностью, этот метод соединения имеет ряд неприятных недостатков:

  • Высокая температура негативно отражается на свойствах металла;
  • Прочность узлов сварки возможна только, если работа будет выполняться сварщиком высокой квалификации;

Сварка придает конструкции особую жесткость, которая повышает риск нарушения ее целостности при заливке бетонной смеси.

Что касается вязки, то она по праву считается наиболее эффективным способом, пусть на ее выполнение и требуется больше времени.

Технология армирования фундамента методом вязания

Очень часто в процессе армирования ленточного фундамента прибегают за помощью к пластиковым хомутам, вот только использовать их можно только в случае, если при непосредственной заливке фундамента никто не будет стоять либо ходить по арматурному коробу. Также можно применять и проволоку, которая существенно сокращает расход финансов, необходимых для проведения работ.

Чтобы результат проделанной работы не вызвал горького разочарования, важно придерживаться такой последовательности:

  • От проволоки отрезается кусок длиной не менее 30 см;
  • Отрезанная полоса берется в левую руку, тогда как правая рука удерживает вязальный крючок;
  • Под перекрещивающуюся арматуру (к месту пересечения арматурных прутов) подводится проволока;
  • Вязальный крючок вставляется в петлю проволоки, сложенной вдвое;
  • Проволокой полностью обогнуть арматуру, свободный крючок которой заводится на крючок;
  • Вязальный крючок закручивается по часовой стрелке, стараясь максимально прочно соединить концы проволоки;
  • Как отмечает большинство экспертов, 3-3,5 оборотов должно хватать для надежной связки арматуры;
  • Крючок вынимается из вязальной петли.

Кстати, чтобы ненароком не порвать вязальную проволоку, не стоит прилагать чрезмерных усилий при закручивании петли.

Таким образом, на арматурном коробе создается одно соединение. Однако этот короб может насчитывать несколько десятков подобных мест, тогда как у всего фундамента их количество вполне может достигать и нескольких сотен. Для упрощения и ускорения процесса вязки арматуры рекомендуется приобрести специальный вязальный пистолет, который без труда отыщется в любом строительном салоне.

Особенности армирования ступеньки

В случае, когда участок для строительства характеризуется большими перепадами высот, заливка фундамента производится «ступенчатым» способом:

  • Усиление ступеньки проделывают на расстоянии 1 метра от уступа;
  • Стержни длиной в 2 метра располагаются в верхней части ступеньки, середина которой должна припадать на центр уступа;
  • При укладке горизонтальных прутов выдерживают шаг в полтора метра.

Особенности армирования углов

Нередко в процессе армирования углов допускаются различные ошибки, однако их необходимо избегать по той причине, что эти места испытывают разнонаправленную нагрузку. Поэтому, неправильный монтаж усиливающих прутов чреват тем, что фундамент будет иметь вид набора отдельных составных частей, а не монолитной конструкции. К тому же, его поверхность покроется трещинами, а бетон начнет слоиться.

Как правило, для армирования углов используется простое перекрещивание. Для придания прочности фундаменту в местах стыков арматуры следует использовать Г- либо П-образные пруты. Кстати, Г-образные пруты просто необходимы при армировании тупого угла, после чего вся конструкция усиливается дополнительными поперечинами.

Особенности укладки армирующего короба

Как уже говорилось выше, монтаж каркаса в подготовленную траншею производиться двумя либо тремя людьми: двоим из них придется удерживать оттяжки при подъеме конструкции, а в случае необходимости они устанавливают опорный стержень в нужном месте. Третьему работнику поручается наблюдать за проведением работы и вносить коррективы в действия товарищей. Соседние короба фиксируются к опорной арматуре.

После того, как все коробы будут помещены в траншею, все места соприкосновения должны быть закреплены вязальной проволокой, тем самым обеспечив единую структуру короба. Под нижнюю часть конструкции укладываются кирпичи, бруски либо любой подходящий материал – это необходимо сделать для того, чтобы бетонная смесь заполнила все имеющиеся пустоты и полностью покрыла арматуру.

В результате арматура будет отличаться наибольшей устойчивостью, а вся конструкция после заливка фундамента раствором получит дополнительную прочность и надежность. Стыки коробов, расположенных по углам фундамента, дополнительно армируются стержнями, перевязанными по диагонали.

Перевязывая короб с соседними конструкциями, нельзя забывать о контроле его горизонтальности, чтобы бетонная смесь смогла полностью скрыть арматуру под своим слоем. Приступать к монтажу опалубки по всему периметру можно только после окончательной сборки коробов.

Схема вязания крючком и проволокой, технология монтажа

Бетон хорошо работает на сжатие, но упрочняется металлом для повышения прочности на изгиб и растяжение. Для соединения брусьев с рамами используется арматурная вязка. Количество металлических элементов, их диаметр определяются предварительным расчетом в соответствии с планом. Чаще всего используется стальная проволока, но иногда используются пластиковые зажимы.

Содержимое

  1. Инструменты и материалы для вязания арматуры
  2. Рабочая технология
  3. Методы вязания арматуры
  4. Wire
  5. Сварка
  6. Пластиковые зажимы
  7. Правильное использование Hook
  8. Выбор проволоки
  9. Преимущества и приподнятие для привязки. значительно ускорить процесс вязки арматуры

    В каркасе железобетонных изделий используется отожженная вязальная проволока с цинковым покрытием или без него. Термообработанный материал не растягивается, его фиксирующие свойства улучшаются по сравнению с холоднотянутым видом. Оцинкованная проволока более устойчива к агрессивным средам.

    Диаметр вязального стержня зависит от диаметра стального стержня в каркасе, обычно для арматуры 6 – 12 мм берется проволока толщиной 0,8 – 1,4 мм. Более крупные стержни вяжут армированной проволокой, но жестких ограничений по выбору диаметра нет. Применение вязального стержня сечением менее 0,8 мм затруднительно, т. к. он лопнет от рывка. Проволоку больше 1,6 мм трудно стянуть в прочный узел.

    Вязание арматуры можно выполнить вручную, но процесс ускоряется с применением инструментов:

    • крючок;
    • вязальный пистолет;
    • отвертка с регулировкой числа оборотов;
    • сварочный аппарат.

    Крючки продаются в магазине, есть простые, полуавтоматические и винтовые модели. Упрощенный вариант делается своими руками. Использование крючка требует усилий. Пистолеты используются в условиях крупного строительства, экономят время и силы рабочего. Устройство держат в одной руке, а другой используют для поддержки элементов.

    Отвертка пригодится для домашнего использования, а в патрон вставляется самодельный крючок. Сварка является альтернативным вариантом и используется в соответствии с рекомендациями проекта.

    Технология работы

    Перед началом работы специалисты определяют материал, диаметр арматуры и проволоки, рассчитывают количество составляющих, выбирают способ сварки или вязки.

    Завязывание арматуры под ленточный фундамент выполняется по следующей технологии:

    1. Устанавливается опалубка из дерева или других материалов, внутри нее натягивается леска для обозначения верхней плоскости фундамента.
    2. Снизу отмечают высоту 5 см, с этого уровня начинают раскладку продольных стержней и перевязку стыков. На дно укладывают кирпичи, чтобы было соблюдено такое условие, а вертикальные армирующие элементы втыкают в землю. Стальные прутья также отстоят на 5 см от стенок опалубки.
    3. Элементы продольные изготавливаются цельными на длину 6 м. Допускается связка стержней с нахлестом 25 – 35 см, если фундамент ленточный. Плитка длинная. По периметру выставляют металлические стержни, на них стягивают верхний и нижний армированные пояса.
    4. Бетон заливают слоями после окончания вязки, при этом применяют вибрацию для вытеснения пузырьков воздуха.

    Армокаркас можно вязать секциями вне опалубки и последовательно устанавливать внутри траншеи, но для монтажа таким способом требуется больше рабочих. В узлах не допускается наличие мусора и посторонних предметов, соединение не должно иметь выступающих петли и неравномерные затяжки со свободными концами проволоки.

    Способы вязания арматуры

    Наиболее распространенной практикой является соединение арматурных стержней с помощью крючков. Элементы сращиваются по схеме, при этом продольные полосы соединяются в трех местах (в начале, конце и посередине) отожженной проволокой. Гладкие стержни без гофры соединяются с загибом концов.

    Перед соединением материал переносится в траншею, раскладывается по схеме и выравнивается. Под первый пояс подкладывают габаритные элементы (кирпичи, пластиковые обоймы) так, чтобы после заливки все прутья были покрыты слоем бетона.

    Есть несколько способов правильного вязания арматуры:

    • проволока;
    • сварка;
    • пластиковые хомуты.

    Первый способ трудоемкий, отличается несколькими вариантами составления узлов, разной техникой. Для затяжки разработаны механические и электрические инструменты, ускоряющие рабочий процесс.

    Пластмассовые хомуты являются самозатягивающимися, экономят значительное время, но имеют некоторые ограничения по их использованию. Сварка выбирается для некоторых видов фурнитуры, если в марке есть буква С.

    Проволока

    Проволочная вязка арматуры

    Армируют не только ленточные виды, каркас укладывают в столбчатые опоры, колонны, фундаментные балки, монолитные участки перекрытий и покрытий.

    Особенности вязки разных конструкций:

    1. Столбчатые элементы армированы стержнями без бокового гофра, поэтому при использовании проволочного соединения применяется механическое натяжение узлов. Вязаные модули фиксируются цангами или крючками, можно использовать пистолет.
    2. Плитные и ленточные фундаменты содержат каркас с верхней и нижней сеткой (поясом). Соединять арматуру необходимо с натяжением продольных элементов, чтобы они не упали в процессе заливки. Внимание уделяется соединению углов.

    Нижние стержни могут выпасть из каркаса и после бетонирования оказаться непосредственно в грунте, что приведет к коррозии и нарушению несущей способности бетона. Для вязальной арматуры в конструкциях с высоким основанием (более 1,8 метра) устраивают подмости и подмости. При бетонировании колодцев каркас вяжут с помощью опускающихся лотков, люлек и траверс.

    Узлы вязальной проволоки не разрушаются под воздействием агрессивных компонентов бетона. Соединения отличаются своей эластичностью, что повышает сопротивление конструкций деформации, повышает их прочность при появлении изгибающих усилий в условиях эксплуатации.

    Сварка

    Сварка изменяет структуру металла

    Каркасы свариваются в гражданском и промышленном строительстве за счет снижения трудоемкости, соединения арматуры разных размеров, автоматизации сборки. На крупных объектах работают совместные бригады бетонщиков и сварщиков, но арматурщики не набираются.

    Каркас сваривается следующими способами:

    • контактный;
    • электрическая дуга;
    • полуавтоматический;
    • электрошлак.

    Соединение по длине арматурных стержней осуществляется контактным, полуавтоматическим способом, а для пространственных узлов применяется электрошлаковый, дуговой вариант. Процесс происходит при силе тока от 250 до 350 А, соединение нагартованного металла осуществляется на высоком токе кратковременного действия (твердая сварка).

    Контактный метод позволяет сваривать встык стержни различного диаметра, что позволяет экономить материал. Равнопрочные соединения получаются при разнице размеров поперечного сечения не более 1,25 – 1,5 мм. Часто вертикальные и продольные элементы проектируют разного диаметра, а контактная сварка прочно соединяет части обвязки, стоек, уголков и поясов.

    Ограничения связаны с типом металла для каркаса. Некоторые стали специально обрабатываются при производстве и термически упрочняются, чтобы внутри воспроизводилась структура, повышающая прочность. Высокая температура при сварке разрушает эти структуры и снижается несущая способность.

    Популярные фитинги с обозначением АШ, А400 нельзя приваривать – они соединяются другими способами.

    Пластмассовые хомуты

    Вязание с пластиковыми хомутами

    Популярность синтетических связующих набирает популярность, но консервативные строители не доверяют такому соединению. Хомуты надежно фиксируют части каркаса, но их использование имеет специфические особенности. К достоинствам можно отнести простоту затяжки, процесс не требует специальной подготовки и инструментов. Клипса стягивается до щелчка, действие занимает мало времени.

    Каркас из гладкой арматуры плохо сопротивляется динамическим нагрузкам, крепления могут треснуть, если человек наступит на верхние продольные элементы конструкции. Учтите тот факт, что хомуты могут быть повреждены, если бетон будет вибрировать во время заливки.

    Многие строители используют раму в качестве опоры для ног при бетонировании, но это невозможно сделать с конструкцией на пластиковых хомутах. Вибрация от электроинструмента повредит соединение, а крупный заполнитель может треснуть, что приведет к ослаблению соединения.

    Специалисты не рекомендуют использовать пластиковые клипсы в морозную погоду, так как материал растрескивается при воздействии отрицательных температур. Разработан вариант полимерных хомутов с металлической полосой посередине; такие элементы имеют больше возможностей для применения. Используются новые виды пластика, которые не портятся на морозе.

    Правильное использование крюка

    Ручное крепление крюка упрощает вязку арматуры фундамента, экономя время и силы. Металлический крючок продается, но вы можете сделать его сами. Берется арматурный стержень или стальной стержень диаметром 8 мм и длиной 20 см. Вам понадобятся две гайки и шайбы диаметром чуть больше стержня и ручка от старого валика или отвертки. Одна сторона заточена под острие шила и загнута, а ручка крепится метизами на стержне.

    Процесс формирования узла:

    • Кусок проволоки 30 см складывается пополам и в месте пересечения арматурных стержней обхватывается так, чтобы петля на изгибе была напротив хвостиков.
    • Крючок закручивается в петлю, захватывает конские хвосты и вращается, оборачивая концы вокруг петли.
    • Полученный узел затягивается с усилием, не доводя до разрыва проволоки.
    • Крючок вынимается из петли, остатки обрезаются.

    Используются винтовые крюки, которые относятся к полуавтоматическим устройствам. Наконечник постепенно вращается в устройстве. Если потянуть крючок на себя, кончик делает поворот и проволока затягивается. Рабочий прилагает минимальные усилия, а время создания узла сокращается на 3-5 секунд.

    Проволока также складывается пополам, крючок заводится в петлю, конец оборачивается вокруг петли и крючок тянется на себя. При повороте ручка затягивается.

    Выбор провода

    Проволока вязальная

    Проволока берется для крепления прутьев каркаса. Изделие не предназначено специально для вязки и является разновидностью металлопроката по ГОСТ 32.82 – 1974. Катанка пригодна для вязки арматуры в конструкции.

    Берется материал круглого сечения, диаметр определяется индивидуально для каждой рамы или принимается по проекту. Если нет возможности купить отожженную проволоку, можно укрепить имеющуюся, подержав ее над пламенем 25 – 30 минут, после чего оставить остывать на открытом воздухе.

    Специалисты советуют сложить спицу несколько раз, чтобы между складками был нужный размер (30 см), а затем срезать участки сгиба болгаркой. Это ускоряет процесс обрезки спицы по размеру, чтобы не отмерять каждый раз необходимую длину.

    Точный расход проволоки определить сложно, поэтому используется предварительный расчет. Количество узлов берется в местах стыков продольных элементов с вертикальными стойками, учитываются угловые соединения, стыки арматуры по длине. На одно подключение уходит примерно 0,3 – 0,5 метра провода, этот размер умножается на количество подключений и получается нужный метраж.

    Соединение элементов проволокой является трудоемким процессом и применяется при небольших объемах строительного производства. Проволочные узлы дешевле сварных соединений, так как для последних требуются электроды, а эксплуатация и транспортировка аппарата также требует материальных затрат. Оцинкованная проволока практически не портится со временем.

    Сварные соединения менее долговечны, работа требует квалифицированных рабочих для исключения выгорания стали, а в качестве материала используется только определенная арматура. После бетонирования фундамента конструкция дает усадку. Проводные соединения дают свободу, поэтому напряжение в раме исключается. Сварные соединения разрушаются при усадке и не применяются на участках с неустойчивым грунтом, например на заболоченных участках.

    Соединения проводов не нарушают внутреннюю структуру металла, а сварка восстанавливает структуру за счет действия высокой температуры. Пластиковые хомуты имеют другой коэффициент расширения по сравнению с бетоном и сталью, поэтому при изменении температуры железобетонной конструкции могут треснуть.

    Вязание каркасов из арматуры видео. Полезные советы и рекомендации, как вязать арматуру в ленточный фундамент. Как вязать арматуру на фундамент: способы и технология.

    Фундамент – главная часть любого дома. От того, каким будет фундамент, во многом зависит срок его эксплуатации, а значит, комфортное проживание его жильцов. Построить добротный и надежный дом можно только зная, как вязать арматуру при возведении основания здания.

    Для чего нужен металлический каркас?

    Все взаимосвязано. Фундамент служит основой и гарантом сохранности конструкции, а каркас из арматурных стержней – главная составляющая прочности и долговечности фундамента. Соединяет своими элементами железобетонное основание.

    Железные стержни рабочей арматуры выполняют функцию сопротивления растягивающим нагрузкам и увеличения усилий зон сжатия. Монтажная арматура крепит рабочие тяги рамы.

    Основной задачей арматурного каркаса является предотвращение растрескивания и деформации бетона под тяжестью конструкции и действием сил пучения грунта, а значит предотвращение разрушения основания и конструкции. Из вышесказанного следует, что вопрос, как вязать арматуру для фундамента, вовсе не праздный.

    Что это за арматура и из чего она сделана

    Что такое армирующий стержень основания? Это металлические стержни, длина которых составляет 6 метров и более, сечением 6 мм. Величина сечения стержней арматуры определяет ее прочность – чем она больше, тем прочнее каркас.

    Стержни могут быть гладкими или иметь ребра, ребра, различные насечки. Они усиливают соединение металла с бетонным раствором. У гладкого вала он в два раза меньше, чем у рифленого.

    При возведении зданий, требующих сверхпрочного основания, идеально подходят жесткие каркасы, состоящие из швеллеров или металлических уголков.

    Соединение арматурных стержней

    Чтобы арматурные стержни не изменили рассчитанные по технологии размеры шага крепления, их закрепляют между собой.

    Обвязка арматурных стержней производится ручным вязанием или сваркой. Вопрос о том, как вяжется арматура для фундамента, является одним из основополагающих при устройстве фундамента здания.

    Электросварка

    Этот способ является основным для соединения арматуры, хотя и имеет ряд серьезных недостатков:

      При воздействии высоких температур сварки прочность арматурного стержня снижается.

      При заливке и уплотнении бетона существует опасность разрушения сварных швов.

      При строительстве крупных объектов вам потребуется нанять нужное количество опытных сварщиков.

    Ручная обвязка

    Возможна вязка арматуры для фундамента и вручную. Осуществляется стальной проволокой диаметром 0,8-1,2 мм.

    Обвязка плоскогубцами

    Самый доступный способ. Проволокой, сложенной пополам, в месте пересечения стержней их соединение стягивается с помощью плоскогубцев. Затем его концы фиксируются.


    Вязание отверткой или крючком

    Существует два основных способа вязания: внахлест с одной петлей и шов с двумя петлями. На практике все соединения вяжутся одной петлей. Петля привлекает своей простотой и надежностью, а также возможностью обучиться этому методу за короткий промежуток времени.


    Как вязать арматуру специальным крючком написано ниже. Проволока складывается пополам, ее петля надевается на крючок, места соприкосновения стержней фиксируются концами, затем они укладываются на крючок. При вращении проволока скручивается.

    Крюк вращается вручную. Для ускорения работы его можно вставить в патрон отвертки. При включении крючок начинает вращаться и закручивать проволоку.

    Связывание арматурных стержней с помощью хомутов и скоб

    Арматурные стержни можно связать скобами из круглой проволоки. Работа выполняется вручную, но этот способ имеет ряд преимуществ:

      По сравнению с ручным вязанием скорость выполнения работы увеличивается в 3 раза.

      Высокая стабильная плотность соединения.

      Работа может быть выполнена любым необученным человеком после краткого изучения процесса.

      Простой расчет необходимого материала.

    Достаточно хорошо себя зарекомендовала вязка арматуры с помощью пластиковых хомутов. Эти способы используются при возведении фундаментов коттеджей, загородных домов, бань. Вот и готов ответ для дачных застройщиков на вопрос, как вязать арматуру под фундамент.

    Обвязка вязальным пистолетом

    На крупных строительных площадках вязальные пистолеты используются для ускорения и облегчения работы.

    Пушка наводится и устанавливается в нужное место, нажимается кнопка, прутья арматуры автоматически вяжутся с максимальной плотностью. Есть устройства на батарейках, а есть механические. Проволока в обоих подается с катушки, которая меняется на конце.


    Преимущества работы с пистолетом:

      Легкость и удобство в работе.

      Соединение происходит за 1-2 секунды.

      Отходов вязальной проволоки нет.

      Содействие процессу.

    Есть и определенные недостатки при работе с пистолетом:

      Общая стоимость строительства увеличивается из-за высокой цены пистолета и его расходных материалов.

      Для работы с пистолетом требуется обученный рабочий.

      Невозможность использования инструмента в труднодоступных местах рамы.

    Как применять разные способы обвязки

    Как вязать арматуру, чтобы каркас основания был прочным и надежным? Если для армирования фундамента используются стержни диаметром не более 25 мм, то их крепление осуществляется с помощью проволоки, скоб или точечной сварки. Дуговая сварка применяется, если диаметр стержней превышает 25 мм.


    Как вязать арматуру ленточного фундамента? Очень простой. Там, где стержни арматуры образуют друг с другом угол 90°, их обматывают проволокой и скручивают кусачками. В местах нахлеста стержней их в трех местах скручивают проволокой.

    Каркас для ленточной основы лучше вязать на месте, так как при механическом воздействии проволока может растянуться. Должно быть не менее 50% пересечений арматурных стержней. Правильно выполненная работа гарантирует долговечность и прочность ленточного фундамента.

    Арматура плиты

    Как вязать арматуру для плиты, чтобы она выдерживала все действующие на нее нагрузки (а их несколько, и они направлены вдоль и поперек нее)? На плиту могут действовать скручивающие нагрузки. Они толкают ее в разные стороны.

    Сварку лучше не использовать во избежание поломки стержня или расхождения соединения. Поэтому необходимо соединить арматурные стержни с помощью проволоки. Прутья связываются двойной проволокой в ​​месте соединения и стягиваются плоскогубцами или крючком.

    Вы уже умеете вязать арматуру для фундамента. Какой способ лучше выбрать?

    Варить или вязать арматуру?

    Арматура представляет собой набор частей, соединенных друг с другом. Вместе с бетоном используется во всех железобетонных зданиях.

    Все-таки чаще прутья арматуры вяжут, а не варят. Сварка приводит к изменению состава стали, что ослабляет соединения стержней арматуры. При больших объемах работ соединение сваркой удлиняет сроки выполнения задачи, по сравнению с механической прочностью.

    Для выполнения сварочных работ требуется опытный сварщик. Молодой работник, не обладающий нужными навыками, может только навредить.


    Механическое вязание представляет собой простой метод соединения арматурных стержней. От работника, выполняющего эту задачу, не требуется особых навыков. И вязание, и сварка выполняют одну и ту же функцию, только результат достигается по-разному.

    Главное, чтобы после обвязки или сварки стыков и заливки бетонным раствором арматурные стержни оставались на своих местах. От их присутствия прочность фундамента не увеличивается, обеспечивается целостность бетонного основания, но здесь немаловажную роль играет арматура.

    Выход

    Как вязать арматуру для фундамента так, чтобы она обеспечивала целостность и долговечность основания здания написано в этой статье. Какой метод использовать, решает каждый разработчик самостоятельно. Главное придерживаться всех правил и рекомендаций и неукоснительно им следовать. В результате получается прочное и надежное железобетонное основание.

    Технология возведения фундамента состоит из нескольких основных этапов: разметка, рытье траншеи, укладка песчано-гравийной подушки, сборка опалубки, обвязка каркаса из арматуры и заливка бетоном. Все этапы должны выполняться в соответствии с необходимыми требованиями и строительными нормами, так как фундамент является основой строения и малейшие ошибки в процессе его возведения могут значительно сократить срок службы.

    Особое место в устройстве фундамента занимает вязка арматуры; правильно соединенный каркас сделает конструкцию максимально прочной. Такой фундамент не боится внешних воздействий и не лопнет при малейшем смещении грунта. Поэтому в этой статье мы подробно разберем вопрос: как правильно вязать арматуру для фундамента?

    Способы соединения арматуры

    Рассмотрим основные способы соединения арматуры для фундамента. Опытные строители Существует четыре основных способа вязки арматуры для сборки различных каркасов и сеток:

    1. проволочная вязка арматуры;
    2. арматура перекрытия
    3. механическое соединение арматуры с помощью стальных муфт.

    У всех методов есть свои плюсы и минусы. При строительстве небольших домов чаще всего используется установка арматурного каркаса путем сварки или связывания арматуры проволокой.

    Вязать или варить арматуру

    Сравнивать эти два способа не совсем корректно, так как это разные технологии, но все же бывают ситуации, когда выбор между этими способами поможет сэкономить время и деньги, не навредив прочности конструкции .

    Соединение арматуры сваркой является одним из наиболее эффективных способов, однако использование данного вида вязки арматуры не всегда целесообразно. Его чаще всего используют для монтажа больших каркасов многоэтажных домов и коттеджей из тяжелого кирпича.

    Недостатки соединения арматуры сваркой:

    • необходимы профессиональные навыки или придется прибегнуть к услугам сварщика, что существенно отразится на стоимости конструкции;
    • снижение прочности арматурных изделий в местах сварки;
    • использовать нельзя, например, один из самых популярных классов арматуры А-400 (А-III) нельзя соединить сваркой, сварить стеклопластиковую арматуру не получится;
    • возможность повреждения швов при работах по уплотнению бетона вибраторами.

    При строительстве частного дома, бани или другого сооружения наиболее рационально использовать армирование вязкой проволокой.

    Преимущества и недостатки вязки арматуры проволокой

    Преимущества:

    • скорость работы – вязать арматуру проволокой просто и быстро, но при ручном способе вязки арматуры процесс становится очень трудоемким;
    • легко устранить недостатки – каркас для фундамента не должен быть идеально ровным, но все же небольшое отклонение или обрыв при сварном соединении есть и придется прибегнуть к дополнительным операциям, например, с помощью болгарки удалить сварка с трещинами, а в случае проволочной вязки оборванную проволоку невозможно удалить, даже намотав на нее новую;
    • вязку
    • можно производить прямо в опалубке;
    • низкая стоимость по сравнению со сваркой;

    Основными недостатками вязки арматуры проволокой являются неустойчивость получаемой конструкции.

    Собранная конструкция имеет хорошую прочность, но при перемещении, например, при погружении в опалубку прочность теряется, особенно это влияние заметно на стеклопластиковой арматуре. Дело в том, что арматура, изгибаясь, меняет силу натяжения в местах вязки, поэтому вся конструкция начинает гулять, и это становится сложной задачей.

    Инструмент для обвязки арматуры

    Обвязка арматуры проволокой может выполняться с использованием различных методов и инструментов.

    Инструменты и принадлежности для вязания:

    • крючок;
    • подручные средства:
      • самодельные крючки;
      • отвертка
      • с крючком;
      • стальной пруток
      • диаметром около 50 мм и длиной 250 мм;
    • вязальный пистолет;
    • плоскогубцы или пассатижи.

    Крючок для арматуры

    Вязание журнальным крючком имеет два недостатка:

    1. ручная работа;
    2. нужно набить руку для хорошей скорости.


    Крючок для вязки арматуры

    Как правило, такие крючки имеют удобную пластиковую ручку, наконечник из инструментальной стали и практичность в работе, их стоимость в пределах 1000 руб.

    В магазинах также можно найти автоматические крючки для вязания арматуры, хотя отзывы о них разнятся. Многие говорят о маленьком ресурсе, другие говорят, что этот инструмент с трудом скручивает проволоку толщиной более 2 мм. Есть и положительные отзывы.

    Крючок самодельный

    Строите баню? Нужно связать небольшую рамку, а под рукой нет инструмента? Самодельный крючок можно сделать из подручных средств.

    Крючок самодельный

    Материалом для такого крючка может быть кусок стальной проволоки подходящего диаметра, обычные гвозди или другие материалы. В качестве ручки можно использовать различные трубочки, либо сделать деревянную ручку.

    Отвертка-крючок

    Для автоматизации процесса вязания можно использовать отвертку с самодельным крючком, который легко сделать из шиферного гвоздя.


    Крюковая отвертка для вязки арматуры

    Такое приспособление позволяет ускорить процесс, а с помощью регулятора вариантов крутящего момента инструмент можно отрегулировать так, чтобы натяжение связки было максимальным, и провод не рвется.

    Пистолет для вязки арматуры

    Строительные пистолеты для вязки арматуры — самый быстрый и удобный способ сборки каркасов арматуры фундамента, но высокая стоимость этого типа инструмента делает этот вариант пригодным только для крупномасштабного строительства. Стоимость пистолетов для вязания фурнитуры начинается от 30 000 рублей.


    Пистолет для вязки арматуры в работе

    Скорость работы таким инструментом может достигать до 2 секунд на 1 узел.

    Проволока для вязки арматуры

    Важнейшим инструментом в вязке каркаса фундамента является проволока; от ее выбора зависит и прочность конструкции, и скорость работы, и экономия средств.

    Проволока вязальная из малоуглеродистой стали по ГОСТ 3282-74 – «Проволока стальная низкоуглеродистая общего назначения. Технические условия».

    Также есть требования к диаметру проволоки по диаметру арматуры:

    • для арматуры ∅ до 12 мм используется вязальная проволока ∅ 1,2 мм;
    • для каркасов из арматуры ∅ 16-18 мм используется проволока ∅ 1,6 мм;
    • для арматуры свыше ∅ 18мм используется проволока ∅ 2мм или 2х1,2.

    Способы и схемы обвязки арматуры проволокой

    Проволоку можно вязать разными способами по разным схемам. Как правило, по экономичности и силе затяжки они мало чем отличаются. Главное отличие – удобство, какой способ вам больше нравится, тот и пользуйтесь.

    Самый простой способ

    Этот способ безусловно самый удобный и распространенный способ ручного вязания фурнитуры, отзывы о нем в интернете тоже только положительные.

    Более подробно и наглядно этот способ показан на видео в конце статьи. По этому способу можно вязать арматуру как вручную крючком, так и полуавтоматически с помощью отвертки.

    Фото бонус вязание арматуры

    Небольшая подборка из 10 фото по вязанию арматуры для фундамента.

    Видео стыковки арматуры

    В этом видео показано, как быстро вязать арматуру фундамента. Два разных способа вязания арматуры:

    • крючком;
    • с помощью отвертки с самодельной насадкой для шиферных гвоздей.

    И, наконец, если вы не умеете вязать арматуру для фундамента, попробуйте импровизировать и придумать свой способ вязания.

    Вязка арматуры – очень важный этап в процессе получения железобетона, и именно от того, насколько качественно будет выполнена эта работа, зависят характеристики этого композиционного материала.

    1

    Бетонные конструкции часто используются в строительстве, поскольку они обладают высокой устойчивостью к сжимающим нагрузкам. Однако такого же вывода нельзя сделать, когда речь идет о стойкости таких изделий к растягивающим напряжениям, и для улучшения этого свойства бетон необходимо армировать. Заливая раствором специальный каркас из арматуры, получают железобетон.

    Правда, кто-то может возразить, что усиливать его неактуально, так как растягивающие напряжения действуют редко. Но это мнение ошибочно, так как если взять, к примеру, бетонную балку и попытаться ее согнуть, то внутри она сожмется, а снаружи уже вытянется. Соответственно, есть вероятность разрушения. И как раз армирование значительно улучшает характеристики железобетона, тем самым увеличивая срок его службы. Вся конструкция становится более надежной за счет увеличения зоны сжатия, а также активного сопротивления различным нагрузкам.

    Для вязки арматуры в основном используют металлические прутья, реже встречаются изделия из других достаточно прочных материалов, способных выдерживать высокое давление. Соедините их вместе, чтобы получилась сетка. При затвердевании раствор расширяется и плотнее сцепляется со стержнями в объеме, таким образом получается очень надежное соединение. Именно поэтому ни в коем случае нельзя использовать в качестве армирующих элементов пустотелые конструкции, так как в этом случае они просто расплющатся под давлением и не будут достаточно плотно сцепляться с бетоном .

    Вообще каждому начинающему мастеру, даже если он строит свой дом, а не работает на коммерческом объекте, желательно ознакомиться с общепринятыми нормами строительства, когда планируется вязать арматуру, СНиП 52 -01-2003, например. Это позволит, даже не имея глубоких профессиональных навыков, как минимум правильно подобрать материалы и получить надежный каркас для заливки бетона.

    Если говорить о фундаменте дома, то в этом случае подойдут стержни из базальтового волокна и стеклопластика. Они относятся к композитным материалам и отличаются отличной прочностью, при этом работать с такими гораздо проще, так как они легче металла. Его неоспоримым преимуществом является неподверженность коррозии, поэтому очень важно использовать его в затопленной среде.

    Что касается размеров тяг, то они также имеют большое значение и напрямую влияют на прочность каркаса. Прутки берутся сечением более шести миллиметров и длиной не менее шести метров. Диаметр проволоки для вязки арматуры обычно составляет от 0,8 до 1,2 мм. Если вы планируете делать соединения с помощью специальных хомутов, то их диаметр составляет до четырех сантиметров. Кроме того, фурнитура может быть различной конструкции. Сегодня он представлен гладким, с разными насечками, гранями или ребрами. Все они популярны, но следует учитывать, что гладкая поверхность будет иметь гораздо меньшую степень сцепления с бетоном, чем неровная.

    2

    Многие задаются вопросом, что лучше – вязать арматуру или варить? В принципе, второй вариант вполне приемлем для создания каркаса, ведь, по сути, так образуется неразрывное соединение, и может даже на первый взгляд показаться, что такой способ будет более надежным. Однако это не совсем так. Специалисты особо не рекомендуют подключаться таким способом. Во-первых, сварные швы более подвержены коррозии. Во-вторых, при такой конструкции продольная арматура имеет меньшую прочность при воздействии на нее растягивающих напряжений. В-третьих, вам нужно специальное оборудование. И, в-четвертых, нужно нанять профессионального сварщика, конечно, если вы сами не обладаете такими навыками. Так что этот процесс очень сложный.

    Помните, очень важно, чтобы стержни были идеально зафиксированы и не меняли своего пространственного положения. Этого можно добиться, используя качественную отожженную проволоку, так как она отлично гнется, обладает свойствами пластичности и плотно прилегает к арматуре. Так полученные узлы будут крепкими, надежными, и, соответственно, сам каркас будет иметь эти характеристики.

    3

    В принципе, этот процесс не так уж и сложен, и с ним справится практически каждый, особенно если правильно подобрать инструмент для вязки арматуры. Итак, если мы вяжем стержни с помощью стальной проволоки, нам понадобится болгарка, с помощью которой можно сразу разрезать моток на куски нужной длины. Конечно, никто не запрещает резать ножницами по металлу, но тогда этот этап работы сильно затянется. А так нужно просто взять проволоку, согнуть ее в толстый жгут так, чтобы получились отрезки определенной длины, и болгаркой срезать сгибы.

    Скручивается обычными плоскогубцами или крючком. Во втором случае работа будет намного проще и пойдет куда быстрее. Если есть желание вообще механизировать процесс, то следует приобрести специальный строительный крючок для винтового вязания. Электроинструмент может в корне изменить положение дел, например, с помощью обыкновенной отвертки возможно и вязание арматуры, причем в этом случае практически нет необходимости применять физическую силу, достаточно просто нажать на кнопка. Есть еще профессиональный вязальный пистолет, правда, он очень дорогой, поэтому, если вы не собираетесь таким образом зарабатывать на жизнь, то и смысла его покупать нет.

    4

    Существует несколько способов крепления арматуры. Итак, можно сделать скрутки пассатижами, тогда нужно взять кусок проволоки (ее длина обычно около тридцати сантиметров), согнуть ее пополам и накинуть петлю на прутья. Скрутив концы вместе, вы получите довольно хорошее соединение. Правда, этот способ очень трудоемкий. Рассмотрим, какая схема вязания арматуры крючком. Кстати, его можно либо купить в магазине, либо сделать самому из проволоки, либо сварочного электрода диаметром 4 см.

    Для автоматизации процесса достаточно просто вставить такой крючок в патрон шуруповерта, и тогда вращательные движения будут воспроизводиться простым нажатием кнопки.

    Вариант №1. Согнув проволоку пополам, загнуть одну треть петли вокруг пальца и надеть на место соединения стержней. Затем, накинув на крючок петлю, закручиваем, при этом другой конец нужно тянуть на себя. После того, как все надежно закреплено, вынимаем крючок, а концы загибаем, если они оказались слишком длинными, то их следует обрезать ножницами по металлу. При этом имейте в виду, что недостаточная длина провода или малое количество витков негативно скажется на прочности соединения.

    Вариант №2 . В этом случае закрутка будет более надежной. Сложив проволоку пополам, необходимо прислонить ее к арматуре снизу. Затем, прогибаясь к себе, закручиваем, используя тот же крючок. Достаточно сделать всего 4 оборота.

    Вариант №3 . Как и на предыдущих схемах, делаем петлю и заводим ее под арматуру, а затем захватываем крючком. При этом другой конец следует перегнуть через крючок так, чтобы образовалась и закрутилась еще одна петля.

    Помните, только разобравшись, как правильно связать арматуру, можно рассчитывать на качественную железобетонную конструкцию. Если вы впервые начинаете эту операцию, не стесняйтесь показать получившийся вариант кому-то более опытному, хотя бы на форуме в Интернете. Лучше выслушать конструктивную критику и советы, чем в будущем пожинать плоды разрушенной железобетонной конструкции.

    Сжимается, разжимается. Для компенсации последствий этих процессов применяют армирование для повышения прочности бетонного основания. При вязании арматуры для фундаментов, стен, перекрытий возникает много вопросов: как и чем вязать, а может лучше сварить? Попробуем разобраться со всеми этими вопросами подробно.

    Вязать или варить арматуру?

    Почему арматура вязаная, а не сварная? На это есть много причин:

    1. Сварка дорога, сложна и опасна. Кроме того, для этого требуется специальное оборудование, электричество на участке, а также специалисты в этом деле.
    2. Сварка менее надежна для вязания. Даже если фундамент небольшой, соединить придется много точек, и нет гарантии, что все они будут хорошо сварены.
    3. Высокие температуры при сварке нарушают структуру материала, изменяя его химический состав, что приводит к потере прочности на изгиб, возникновению разрывов от различных нагрузок.
    4. Некоторые виды строительных материалов изначально не предназначены для сварки.

    Связывание арматуры надежно, просто, быстро и дешево. Нужно просто знать, как правильно вязать арматуру, и какие инструменты для этого потребуются.

    Инструменты и сопутствующие материалы


    Провод является наиболее важным соединительным элементом. Его характеристики во многом влияют на качество узла и фиксации. Для этих целей, как правило, используется стальная отожженная проволока. круглое сечение . Хорошо гнется, не рвется, отлично прилегает к арматуре. Собственно для вязания вам понадобится крючок, вязальный пистолет или зажимы.

    Укрепление крючком – самое распространенное решение. Пистолет используется на горизонтальных поверхностях, но с ним сложно работать в труднодоступных местах. Зажимы – это готовые элементы для крепления.

    Крюк можно купить в магазине или сделать самому из желобчатой ​​фурнитуры. Преимущества использования петли заключаются в простоте и надежности. Вы можете научиться как можно быстрее, но ошибиться практически невозможно.


    Для оборудования каркаса необходим столбчатый, свайный, плитный, ленточный фундамент, а также многие другие конструкции. Использование арматуры позволяет превратить обычный бетон в железобетон, поэтому ее применяют для строительства домов и не только.

    Как вязать арматуру фундамента? Существуют разные способы, но чаще всего используют проволочное вязание с помощью различных инструментов: отвертки, плоскогубцев, крючка.

    Вязание крючком – самый распространенный, практичный и универсальный вариант вязания крючком. Его можно применять где угодно. Сам процесс осуществляется в несколько этапов:

    1. Проволока связывается пополам, после чего на прутья, предварительно уложенные перпендикулярно друг другу, накидывается арматура.
    2. Полученная петля и два свободных конца надеваются на крючок.
    3. Крючок выполнен в несколько оборотов, что позволяет надежно затянуть проволоку и зафиксировать арматуру в нужном положении.
    4. Крючок снят – соединение готово.

    Для соединения каркаса ленточного фундамента и других конструкций можно использовать пластиковые хомуты, но это более дорогое решение и менее надежное перед заливкой бетоном. Подробнее о том, как вязать арматуру, вы можете узнать на фото и видео.

    Вязка стеклопластиковой арматуры


    Стеклопластиковая арматура – сравнительно новый материал на строительном рынке, который предназначен для бытового, малоэтажного строительства. В отличие от стальной арматуры она более устойчива к коррозии, характеризуется низкой теплопроводностью, поэтому не создает мостиков холода, прочна при растяжении и не имеет швов. Недостатком является низкая прочность на излом.


    Материал применяется для изготовления ограждающих железобетонных конструкций, фундаментов, кладки из газобетона, пеноблока. В чем ее особенности и как правильно вязать стеклопластиковую арматуру?

    Для вязания можно использовать:

    • Вязальная проволока. Проволока должна быть достаточно толстой, чтобы не порваться при подаче бетона к каркасу. Проволока фиксируется крючком.
    • Пластиковые хомуты. Это готовые элементы, они продаются в магазине и просты в использовании. При использовании хомутов плотно затяните их.

    Большое внимание уделяется обработке углов. На их место устанавливаются специальные элементы, которые продаются в специализированных магазинах. Стоит отметить, что такую ​​арматуру необходимо вязать строго без термического воздействия.

    Видео как вязать арматуру

    Фундамент будет прочным и устойчивым к различным нагрузкам при соблюдении нескольких основополагающих факторов: правильный выбор арматурных стержней (сечение и тип), марка и качество бетона, а также правильно выбран способ крепления стержней в единый каркас — так называемая арматурная вязка.

    Как известно, затвердевший бетон имеет высокий уровень прочности, отлично противостоит сжатию, но в то же время слаб по отношению к нагрузкам на растяжение, сдвиг, изгиб. Проще говоря, бетонной конструкции не хватает должного уровня пластичности, из-за чего готовый фундамент или стена трескаются, расслаиваются и появляются другие видимые и скрытые дефекты. Этот недостаток призван устранить усиливающий каркас.

    Арматурный стержень представляет собой металлический или композитный стержень круглого сечения диаметром от 4 до 80 мм. Стержни нарезают, связывают в единый пространственный каркас с интервалом между соседними элементами 40-60 см и устанавливают в опалубку перед заливкой товарного бетона и формированием монолитной плиты. Полученную единую конструкцию называют железобетонной и отличается лучшими техническими характеристиками по сравнению с обычными бетонными заготовками.

    Стальная арматура доступна в нескольких видах:

    1. Сборочное помещение. Используется для формирования пространственного «скелета». Нарезанные арматурные стержни укладываются и закрепляются поперечно в вертикальной и горизонтальной плоскости. Самая явная отличительная черта — гладкий профиль и маркировка А1 или А240.

    2. Рабочий. Этот вид изделий располагается в каркасе продольно (в горизонтальной плоскости), поэтому в готовом виде принимает на себя изгибающие, сдвигающие и растягивающие нагрузки, компенсируя напряжения бетонного камня. Профиль этого вида периодический (бороздчатый) трех типов: кольцевидный, серповидный, смешанный. Выпускается в классах А-II, А-III, А-IV, А-V, А-VI.

    Например, рабочая арматура используется для формирования монолитной фундаментной плиты для горизонтальных перпендикулярных сеток, а монтажная – для вертикальных связей между ними.

    Самое уязвимое место в армокаркасе – места перекрестия. Для их скрепления между собой используют два метода:

    • Сварка. Это считается профессионалами самым надежным, но здесь есть несколько весомых условий. Во-первых, сваривать можно только стальные стержни с маркировкой «С» (А400С, А500С). Во-вторых, себестоимость производства и работ значительно удорожает строительство, ведь нужен сварочный аппарат с комплектующими и специалист по сварке. Категорически не рекомендуется проводить эту процедуру самостоятельно. В-третьих, значительно удлиняются сроки формирования армирующего каркаса.
    • Вязание арматуры своими руками. Это самый быстрый и дешевый способ соединения деталей. Область перекрестия плотно скреплена специально разработанным материалом: вязальной проволокой диаметром 1,2-1,4 мм или пластиковыми хомутами.

    Чаще всего мастера отдают предпочтение второму способу. Схема проста, но и здесь есть свои подводные камни. Приведенная ниже инструкция поможет начинающим мастерам своими руками правильно закрепить арматурные прутья в единый каркас.


    Вязальная проволока или пластиковые зажимы?

    Первый и наиболее распространенный способ работы – вязание вручную или с помощью подручных механических средств. Для этих целей можно использовать плоскогубцы, промышленный крючок (цангу) или самодельный. Качество соединений зависит от опыта мастера.

    Помимо инструмента вам понадобятся струбцины и расходный материал для вязания. Ручное управление позволяет использовать проволочные или пластиковые стяжки. Прокат достаточно мягкий, выпускается двух сортов:

    • оцинкованный;
    • однотонный черный.

    Если арматура полностью скрыта бетоном, то можно выбрать более дешевую неоцинкованную проволоку. Но если, например, формируется фундамент с выведением арматурных связей над бетонной плоскостью (для последующей установки колонн или других элементов), то лучше использовать стальной прокат, защищенный от коррозии цинковой оболочкой.

    Для металлической арматуры использовать проволоку, а для композитной оставить пластиковые хомуты. И не меняйте сталь на гибкий ПВХ. Выгоды в цене нет, а по прочности и долговечности фундамент или плита могут значительно проиграть. Тем не менее пластик гораздо слабее металла на разрыв, а все уверения продавцов в обратном не более чем маркетинговая раскрутка товара.



    Второй способ работы с арматурой – вязание электроинструментом. В эту категорию входят промышленные крючки для дрели или шуруповерта, а также электрический или аккумуляторный вязальный пистолет. Последнее особенно интересно. Это специальный механизм, напоминающий газовый ключ особо крупных размеров, который после запуска самостоятельно завязывает место перекрестия арматурных стержней и туго стягивает пучок.

    По отзывам опытных мастеров, пистолет удобен на горизонтальных поверхностях, каркас из монолитной плиты вяжется быстро (время работы 1-2 секунды), правильно и качественно. Но он не подходит для труднодоступных мест. Недостатком устройства также является большой расход провода и необходимость частой подзарядки аккумулятора, особенно если формируется фундамент под большой объект.


    Схема действий

    Сначала рассмотрим, как осуществляется вязка металлопроката армирующим крючком.

    Первый способ:

    • Возьмите проволоку в руки, сложите ее пополам.
    • Согнуть вокруг пальца примерно на 1/3 (считая от петли).
    • Наденьте усиление и зацепите петлю.
    • Поверните инструмент и возьмитесь им за другой конец проволоки, потянув при этом конец стального шнура на себя. Вязание осуществляется в 3-5 витков.
    • Снимите цангу и загните концы. Если он слишком длинный, обрежьте его.

    Точное количество оборотов должно быть определено опытным путем. Обвязка не должна быть слабой, хлипкой, а слишком тугая может растянуть и истончить проволоку.

    Второй способ:

    • Сложите стальной прокат пополам.
    • Надавите на арматуру пальцами и загните концы к себе.
    • Вставьте крючок, прокрутите 3-4 раза, снимите и загните концы.

    В этом случае каркас получается более надежным, а фундамент из монолитной плиты прочным и долговечным.

    Третий способ:

    • Кусок проволоки длиной не более 30-40 см согните пополам.
    • Начать снизу.
    • Связать петлю крючком.
    • Согните оставшиеся концы над цангой.
    • Полученный кратный цикл прокручиваем 3-5 раз.

    Данная схема позволяет жестко зафиксировать область перекрестия в любом случае. Применяется как при ленточном фундаменте, так и при формировании свайной разновидности.

    Четвертый метод:

    • Сложите кусок проволоки пополам.
    • Вставьте крючок в петлю и возьмитесь им за другой конец.
    • При этом отрезанную проволоку согните вниз, перекинув через цангу.
    • Потяните инструмент на себя и поверните его 3-4 раза.

    Этот метод используется для того, чтобы научить начинающих правильно вязать арматуру крючком. Последний способ хорош при использовании полуавтоматической цанги или дрели со специальной насадкой.

    Применение композитной арматуры из стекловолокна (СКФ) в строительстве – Хозяйственное Общество «Электроулгамгурлушык»

    14 способов применения стеклокомпозитной арматуры, описанных на примере трехэтажного дома без необходимости сложного проектирования и специальных расчетов.

    1. ФУНДАМЕНТ ПЛИТЫ

    Технология армирования фундаментных плит для малоэтажное строительство не выше трех этажей из стеклокомпозита армирование (арматура) применяется путем замены металлической арматуры на стекловолокно, по таблице равнопрочной замены.

    Правильная замена на армирование стекловолокном гарантированно приведет к существенная экономия денежных средств, ведь стеклопластиковая арматура дешевле металлической. Принцип армирования фундаментных плит стекловолокном не отличается от армирования металлической арматурой, но дает результат в виде большой экономии времени расходы на монтаж/установку.

    При замене металлической арматуры на арматуры из стекловолокна нет необходимости уменьшать шаг армирования (шаг).

    При необходимости удлинения стеклопластиковой арматуры хлыст, соединение должно быть выполнено внахлест. Длина нахлеста от 20 до 50 см.

    Обвязка стеклопластиковой арматуры производится вязальной проволокой, а стержни стеклопластиковой арматуры нарезаются на шлифовальном станке – «болгарке».

    2. ЛЕНТОЧНЫЕ ФУНДАМЕНТЫ

    Армирование ленты фундамент с применением стеклопластиковой арматуры осуществляется путем замены металлическая арматура со стекловолоконной арматурой по таблице равнопрочности замена.

    Таблица равнопрочной замены металлической арматуры арматурой из композитного стекловолокна

    Металл класса А-III (А400С) Армирующие стержни из композитного полимера и стекловолокна (GFRB)
    6 А-III 4 GFRB
    8 А-III 5,5 GFRB
    10 А-III 6 GFRB
    12 А-III 8 GFRB
    14 А-III 10 GFRB
    16 А-III 12 GFRB
    18 А-III 14 GFRB
    20 А-III 16 GFRB

    Правильная равнопрочность замена металлической арматуры на стеклопластиковую. позволяют получить экономическую выгоду до 45% (двойная экономия).

    При замене металла арматурные стержни со стеклопластиковой арматурой, наращивать не нужно количество армирующих слоев и количество армирующих хлыстов в одном слой.

    При необходимости расширения хлыста стеклопластиковой арматуры, соединение должно быть выполнено как перекрытие. Длина нахлеста должна быть от 20 до 50 см.

    Армирование стекловолокном обвязку производить также вязальной проволокой и арматурными стержнями из стекловолокна. обрезать шлифовальной машинкой-болгаркой.

    3. АРМИРОВАНИЕ ПРОМЫШЛЕННЫХ БЕТОННЫХ ПОЛОВ

    Армирование промышленных бетонных перекрытий с применением стеклопластиковой композитной арматуры осуществляется с применением армирование стекловолокном осуществляется путем замены металлических стержней на арматура из стекловолокна по таблице равнопрочной замены.

    Правильная замена металлической арматуры на стеклокомпозитную при армировании промышленных бетонных полов также приводит к существенной экономии денежных средств, так как стеклопластиковая арматура дешевле металлической.

    Принцип армирования фундаментные плиты с армированием стекловолокном не отличаются от армирование металлической арматурой, но дает результат в виде большой экономии времени расходы на монтаж/установку.

    При замене металла арматурные стержни со стеклопластиковой арматурой, уменьшать не нужно шаг армирования (расстояние).

    При необходимости расширения хлыста стеклопластиковой арматуры, соединение должно быть выполнено как перекрытие. Длина нахлеста от 20 до 50 см.

    Обвязка стеклопластиковой арматуры производится вязальной проволокой, а стержни стеклопластиковой арматуры нарезаются на шлифовальном станке-болгарке.

    4. ПЛИНТУС (ОТМЫВКА) ВОКРУГ ЗДАНИЙ

    Отмостка (юбка) представляет собой полоса шириной от 0,6 м до 1,2 м, которая примыкает к фундаменту или основание здания с уклоном.

    Уклон отмостки должен быть не менее 1 % (1 см на 1 м) и не более 10 % (10 см на 1 м).

    Рекомендуется проводить отмостки вокруг здания с использованием арматурных стержней из стекловолокна, т. к. основное функциональное назначение отмостки – отвод поверхностных осадков и талые воды со стен и фундамента дома.

    Отмостка (юбка) по использование армирующих стержней из стекловолокна прослужит долго в несколько раз дольше, потому что арматура из стекловолокна имеет высокие антикоррозионные свойства, что предотвращает растрескивание бетона.

    5. Армирующий пояс (сейсмопояс) между этажами КИРПИЧНЫХ ИЛИ БЛОЧНЫХ ЗДАНИЙ

    Использование стеклокомпозита арматурные стержни для армирования армопояса (сейсмопояса) между перекрытия кирпичных или блочных зданий, благодаря высоким прочностным характеристикам, повышает пространственную жесткость здания и защищает фундамент и стены от трещин, вызванных неравномерными осадками и морозным пучением (вскипанием) грунта.

    6. СВЯЗУЮЩИЕ ДЛЯ КЛАДКИ

    Для улучшения кладки (кирпичной кладки) и сохраняя одинаковую толщину швов, необходимо использовать стержни из стеклопластиковой арматуры диаметром F4 и F6 вместо металлической сетки.

    Толщина диаметра арматуры зависит от толщины швов в кирпичной кладке.

    Замена металлической кладочной сетки стекловолоконными стержнями позволит снизить стоимость армирующего материала более чем в 5 раз.

    Кроме того, использование стекловолокна стержни в кирпичной кладке значительно уменьшат теплопотери, т. к. стекловолокно арматура плохо проводит тепло, проводит тепло в несколько раз хуже металла.

    7. связующие для БЛОЧНОЙ, КИРПИЧНОЙ КЛАДКИ И ДЛЯ МОНОЛИТНЫХ СТЕН

    Для благоустройства прочность блока/кирпича и сохранение одинаковой толщины швов, необходимо использовать стержни из стеклопластиковой арматуры диаметром F4, F6 и F8 вместо металлической сетки.

    Толщина диаметра арматуры зависит от толщины швов в кладке.

    Замена металлической кладочной сетки стекловолоконными стержнями позволит снизить стоимость армирующего материала более чем в 5 раз.

    Также использование стекловолокна стержни значительно уменьшат теплопотери, т. к. армирование стекловолокном бруски плохо проводят тепло, он проводит тепло в несколько раз хуже, чем металл.

    8. КОМБИНАЦИЯ С МЕТАЛЛОМ В ПЛИТАХ

    Плита перекрытия усиленная двумя слоями. Нагрузка на плиту перекрытия идет от верхней стороны к нижней. и распределяется по всей площади покрытия. Итак, основная работа арматурные стержни расположены в нижнем слое и испытывают высокие нагрузки на растяжение нагрузки. Верхний слой в основном воспринимает сжимающие нагрузки.

    В этом случае стекловолокно арматура используется в сочетании с металлом. Верхний слой должен быть из стеклопластиковых стержней, дно – из металла.

    Арматурные стержни из стекловолокна в сетке должны иметь цельный вид без зазоров и трещин. Если армирование плиты плиты производить стеклопластиковой арматурой Ф10, то необходимо выполнить хлыст размером 400 мм. Все стыки арматурных стержней следует располагать в шахматном порядке.

    9. ГИБКИЕ СВЯЗКИ/СОЕДИНЕНИЯ

    Гибкое связующее/соединение используется для соединения внутренней стены через теплоизоляцию (и воздушную прослойку) с облицовочная стена в целом в системе трехслойных стен.

    Композитные гибкие соединения представляют собой стержни из стекловолокна длиной от 200 до 600 мм с периодическим рельефная поверхность или стержни с круглым сечением (в зависимости от конструкции решение). Благодаря этому гибкие соединения имеют высокую адгезию к бетону. и дополнительная защита от агрессивного воздействия щелочей среде бетона.

    Гибкие соединения применяется:

    • для кирпичной кладки (F 6 мм),

    • для утепления монолитных зданий (Ф 6 мм),

    • для блоков (F 4 мм),

    • для панельного корпуса конструкция (F 6 мм).

    Пожалуйста, посетите наш веб-сайт для подробная информация о композитных гибких соединениях и их заказ.

    10. ЛЕНТОЧНЫЙ ФУНДАМЕНТ ПОД ЗАБОРОМ

    Ленточный фундамент предусмотрен для следующих видов ограждений: забор с кирпичными столбами, металлический кованый забор и забор из бруса или профнастила с несущим металлом стойки.

    Армирование фундамента для забор с использованием арматуры из стекловолокна очень выгоден. Из-за высокие прочностные характеристики стеклопластиковой арматуры и малые нагрузки, часто используется композитная арматура диаметром F4 и F6 для армирования фундамента под заборы.

    Технология армирования не отличие от технологии использования металлической арматуры, но значительно дешевле и быстрее по времени.

    Прутки продольные из на дно выкопанной траншеи укладывается стекловолоконная арматура. опоры высотой 4-7 см. Концевые стержни из стекловолокна должны быть расстояние от стен траншеи на 6-8 см. Поперечные арматурные стержни а вертикальные стержни обычно соединяют с шагом 400 мм.

    Верхний ряд стержней продольной арматуры монтируется на стойки так, чтобы они были на 5-7 см ниже верхнего уровня траншеи. Затем укладывается поперечная стеклопластиковая арматура верхнего ряда.

    11. Армирование чаши бассейна (дна и стенок бассейна)

    12. ДОРОГА СТРОИТЕЛЬСТВО

    Арматура из стекловолокна получила положительные отзывы строителей благодаря универсальности, так как может использоваться для повышения прочности дорог, столбы, мосты.

    13. ПЕШЕХОДНАЯ ТРОТУАРЫ И ДОРОЖКИ

    Для жесткости бетона пути, необходимо армировать основание, хотя многие строители пренебрегают эта мера.

    Во время усиления пешеходная дорожка с армированием стекловолокном, толщина бетонное основание можно сделать меньшего размера, что приводит к значительной экономии затрат для бетона.

    Кроме того, с использованием стекловолоконного арматурные стержни для армирования пешеходных дорожек защищает бетон из затвора на осколки.

    14. БЕТОН ПЛОЩАДКИ ДЛЯ ВОЖДЕНИЯ И ПАРКОВКИ АВТОМОБИЛЕЙ.

    Перед началом армирования верхней стороны для бетонный грунт, поверх песка насыпается слой щебня 5 см подушка и уплотнение.

    Армирование стекловолокном стержни обеспечивают усиление бетонной конструкции, поэтому эта арматура В обязательном порядке сделать стоянки для автомобилей.

    Бетонирование площадки для проезда и стоянки вагонов осуществляется с помощью арматурных стержней из стекловолокна, которые необходимо разрезать в из стержней необходимой длины.

    Рекомендуется использовать стекловолокно арматурные стержни диаметром F6. Каркас из арматуры изготавливается непосредственно на месте кирпичной кладки и не займет много времени. Стеклянные стержни должны быть перекрещены и перевязаны в местах сцепки проводами.

    Со стрингерной лентой, переплетенной или связанной с ней Патенты и заявки на патенты (Класс 24/392)

    Со стрингерной лентой, переплетенной или связанной с ней Патенты (Класс 24/392)

    • Крепеж стрингер

      Номер патента: 11350708

      Резюме: Стрингер застежки имеет ленту застежки, снабженную основной частью ленты и частью крепления элемента, и множеством элементов застежки, прикрепленных плетением к части крепления элемента ленты застежки. одновременно с переплетением ленты застежки и обеспечивается структурой переплетения с одним шагом на один оборот. Уточная нить ленты застежки имеет большую толщину, чем, по меньшей мере, часть основных нитей, расположенных в основной части ленты. Таким образом, производительность стрингера крепежа может быть увеличена для снижения стоимости. Кроме того, плотность уточной нити в ленте застежки может быть увеличена, и вероятность смещения ленты застежки может быть меньше.

      Тип: Грант

      Подано: 26 мая 2017 г.

      Дата выдачи патента: 7 июня 2022 г.

      Правопреемник: Корпорация YKK

      Изобретатель: Акихиро Ягю

    • Способ изготовления элемента застежки

      Номер патента: 10194720

      Реферат: Монофиламент, имеющий в поперечном сечении первую ширину и вторую ширину, ортогональную первой ширине и превышающую первую ширину, спирально намотан вокруг периферийной поверхности оправка. Каждый спиральный блок, включенный в сконфигурированную спираль мононити, включает в себя пару ветвей, первую соединительную часть, соединенную между указанной парой ветвей, и вторую соединительную часть, соединенную между одной ветвью указанной пары ветвей и другой ветвью пары ноги в соседнем спиральном узле. Вторая ширина указанной первой соединительной части ориентирована вдоль осевого направления оправки. Первая соединительная часть в каждом спиральном узле в спирали сжимается так, что вторая ширина первой соединительной части расширяется в направлении ее ширины, тем самым образуя зацепляющую головку.

      Тип: Грант

      Подано: 3 июня 2014 г.

      Дата выдачи патента: 5 февраля 2019 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Такуми Араи, Ёсихиро Косака, Такахико Аоки, Такаси Мори

    • Застежка-молния

      Номер патента:

      09

      Реферат: Разделительная часть, имеющая ослабленную прочность на разрыв элемента, имеющего предел прочности на разрыв, уменьшенный до 40 Н или ниже, формируется в диапазоне от первой фиксирующей части первой части ноги до вторую фиксирующую часть второй части ноги посредством части соединительной головки, по меньшей мере, в части элементов застежки-молнии. При такой конструкции, когда к застежке-молнии прикладывается чрезмерное боковое тянущее усилие, боковое тянущее усилие расщепления, вызывающее расщепление застежки-молнии, может быть уменьшено. Регулируя предел прочности при растяжении элементов, боковое тянущее усилие расщепления застежки-молнии можно установить в заданном диапазоне.

      Тип: Грант

      Подано: 7 июля 2009 г.

      Дата патента: 28 апреля 2015 г.

      Правопреемник: Корпорация YKK

      Изобретатель: Шиничи Дайджого

    • Стрингер застежки для скрытой застежки-молнии

      Номер патента: 8739372

      Реферат: Изобретение обеспечивает застежку-стрингер для скрытой застежки-молнии. Каждая из лент-застежек включает в себя основную часть ленты, часть ленты, согнутую в U-образную форму, и часть крепления элемента. Сложенная ленточная часть включает по меньшей мере две части с множественным переплетением, в которых основные нити образуют структуру с множественным переплетением, и часть с одинарным переплетением, расположенную по меньшей мере в одном месте промежуточной части сложенной ленточной части. В соответствии с этим можно повысить жесткость сложенной лентой части в поперечном направлении ленты и предотвратить смещение положения основной пряжи на многослойной части. Таким образом, эффективность скрытой застежки-молнии может быть улучшена.

      Тип: Грант

      Подано: 4 сентября 2009 г.

      Дата патента: 3 июня 2014 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Такаюки Хасэгава, Акира Такано, Масаси Дои

    • Двусторонняя нейлоновая сэндвич-сетка с застежкой-молнией и бегунком в сборе

      Номер патента: 8707524

      Реферат: Двухсторонняя застежка-молния из нейлоновой сэндвич-сетки и бегунок в сборе включает в себя полоски спирали, представляющие собой левосторонние и правосторонние пластиковые катушки, каждая из которых имеет центральный шнур и ряд взаимосвязанных зубцов, каждый из которых имеет головка зуба и тело зуба сконфигурированы таким образом, что головки зубьев соответственно сцеплены с головками зубьев зубьев спиральных полос на другой ленте застежки-молнии. Ползунок имеет С-образные направляющие канавки для направления положения фиксации и разблокировки горизонтального перемещения зубцов верхней и нижней полос катушки, а также балансировочный направляющий блок, сконфигурированный в соответствии с конфигурацией головок зубьев, облегчая точное выравнивание между левой и правые зубья верхней и нижней спиральных полос и обеспечение плавного зацепления и расцепления блокирующих зубьев.

      Тип: Грант

      Подано: 1 ноября 2011 г.

      Дата выдачи патента: 29 апреля 2014 г.

      Изобретатель: Лиен-Чоу Ван

    • Двухсторонняя молния ткани сетки сэндвича нейлона и собрание слайдера

      Номер публикации: 20130104348

      Реферат: Двусторонняя нейлоновая многослойная сетчатая молния и бегунок в сборе включает полоски витков, представляющие собой левосторонние и правосторонние пластиковые катушки, каждая из которых имеет центральный шнур и ряд взаимосвязанных зубцов, каждый из которых имеет головка зуба и тело зуба сконфигурированы таким образом, что головки зубьев соответственно сцеплены с головками зубьев зубьев спиральных полос на другой ленте застежки-молнии. Ползунок имеет С-образные направляющие канавки для направления положения фиксации и разблокировки горизонтального перемещения зубцов верхней и нижней полос катушки, а также балансировочный направляющий блок, сконфигурированный в соответствии с конфигурацией головок зубьев, облегчая точное выравнивание между левой и правые зубья верхней и нижней спиральных полос и обеспечение плавного зацепления и расцепления блокирующих зубьев.

      Тип: Заявка

      Подано: 1 ноября 2011 г.

      Дата публикации: 2 мая 2013 г.

      Изобретатель: Лянь-Чоу ВАН

    • Водонепроницаемая скользящая застежка непрерывного типа и ее непроницаемая для жидкости структура

      Номер патента: 8397353

      Реферат: Водонепроницаемая скользящая застежка непрерывного спирального типа включает две поддерживающие ленты, каждая из которых имеет противоположные первую и вторую стороны, два ряда соединительных элементов, соответственно образованных из моноволокна непрерывной длины и закрепленных соответствующим образом. вдоль внутреннего продольного края второй стороны каждой из двух опорных лент высокоэластичный элемент из полимера, приклеенный к вертикальной стенке внутреннего продольного края каждой опорной ленты и проходящий в поперечном направлении от вертикальной стенки внутреннего продольного края к на заданном расстоянии, причем каждый высокополимерный эластичный элемент дополнительно имеет покрывающую часть на внутреннем продольном крае второй поверхности связывающей опорной ленты и наполнительную часть, проникающую во внутренние щели в соединяющем ряду соединительных элементов, и покрытую непроницаемой для жидкости пленкой по крайней мере, на первой стороне каждой опорной ленты и связанной с ней высокоэластичной полимерной ленты член.

      Тип: Грант

      Подано: 10 ноября 2009 г.

      Дата выдачи патента: 19 марта 2013 г.

      Изобретатель: Чао-Му Чжоу

    • Застежка-молния

      Номер публикации: 20120110795

      Реферат: Разделительный участок, имеющий ослабленную прочность на разрыв элемента, имеющего предел прочности на разрыв, уменьшенный до 40 Н или ниже, формируется в диапазоне от первой фиксирующей части первой опорной части до вторую фиксирующую часть второй части ноги посредством части соединительной головки, по меньшей мере, в части элементов застежки-молнии. При такой конструкции, когда к застежке-молнии прикладывается чрезмерное боковое тянущее усилие, боковое тянущее усилие расщепления, вызывающее расщепление застежки-молнии, может быть уменьшено. Регулируя предел прочности при растяжении элементов, боковое тянущее усилие расщепления застежки-молнии можно установить в заданном диапазоне.

      Тип: Заявка

      Подано: 7 июля 2009 г.

      Дата публикации: 10 мая 2012 г.

      Заявитель: Корпорация YKK

      Изобретатель: Шиничи Дайджого

    • Эластичная застежка-стрингер и застежка-молния

      Номер патента: 8151418

      Реферат: Растягивающаяся застежка-стрингер для застежки-молнии включает ленту застежки, имеющую основную часть ленты и часть крепления элемента, и непрерывный элемент застежки, который прикреплен к части крепления элемента. Лента застежки обладает способностью к растяжению благодаря тому, что эластичная нить соединяется путем переплетения или вязания, а элемент застежки включает в себя соединительную головку, верхнюю и нижнюю части, которые отходят от соединительной головки, и соединительную часть, которая соединяет верхнюю и нижнюю части, между соседними крепежными элементами. В этом стрингере застежки значение коэффициента выпуклости, которое представляет собой отношение между размером соединительной головки в продольном направлении ленты и размером частей верхней и нижней частей в продольном направлении ленты, устанавливается больше 1,80, и не более 2,33.

      Тип: Грант

      Подано: 28 октября 2009 г.

      Дата выдачи патента: 10 апреля 2012 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Эйдзи Накаяма, Хироюки Конокава, Такахико Аоки, Такуми Араи, Юичи Миядзаки

    • Верхний концевой упор линейной застежки-молнии

      Номер патента: 7137177

      Реферат: Спиралевидные или зигзагообразные линейные элементы застежки, образованные из мононити синтетического волокна, прикрепляются таким образом, что соединительные головки выступают из бокового края ленты застежки и по крайней мере одного соединения. его головка, расположенная на верхнем конце, перемещается внутрь ленты застежки так, чтобы по существу совпадать с боковым краем. Затем элемент застежки сплавляется с лентой застежки в состоянии, в котором перевернутая часть выступает внутрь, в то время как соединительные головки находятся в несоединенном состоянии, чтобы образовать верхний концевой упор. Верхний концевой упор, образованный элементом линейной застежки, выполнен из пластика и обеспечивает превосходные тактильные ощущения без каких-либо заусенцев на его поверхности.

      Тип: Грант

      Подано: 14 октября 2004 г.

      Дата патента: 21 ноября 2006 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Осаму Фуджи, Минору Уно

    • Трикотажная застежка-молния

      Номер патента: 6651296

      Реферат: Предложена втачиваемая застежка-молния, в которой непрерывный ряд элементов застежки вяжется одновременно с вязанием основовязаной ленты застежки на участке крепления элемента застежки на продольной часть боковой кромки ленты-застежки. Поскольку пряжа, состоящая из обычных длинных волокон, или текстурированная пряжа используется в качестве фиксирующей трикотажной нити для монтажной части элемента застежки, даже если швейная игла протыкает текстурированную нить, фиксирующая трикотажная нить никогда не отрезается, потому что швейная игла проходит через ряд волокон, из которых состоит текстурированная пряжа. Кроме того, даже когда часть волокон обрезана, нити не изнашиваются, так что ряд элементов застежки на отрезанных участках не отделяется от ленты застежки.

      Тип: Грант

      Подано: 24 мая 2002 г.

      Дата патента: 25 ноября 2003 г.

      Правопреемник: Корпорация YKK

      Изобретатель: Ёсио Мацуда

    • Лента для застежки-молнии

      Номер патента: 6505652

      Реферат: Основная часть ленты-застежки соткана из прозрачной или полупрозрачной мононити из синтетического волокна в качестве основной пряжи и уточной пряжи. Несколько гибких нитей вплетены в часть боковой кромки ленты застежки в продольном направлении ленты, чтобы образовать часть для установки элемента застежки для установки элементов застежки. Участок для крепления элемента застежки может быть сформирован из переплетенного участка, имеющего плоскую поверхность, и в этом случае к нему должны быть прикреплены непрерывные элементы застежки. В качестве альтернативы на поверхности участка для установки элемента застежки может быть образован вздутый сердечник, и в этом случае к нему должны быть прикреплены отдельные элементы застежки одного типа. В качестве гибкой пряжи используется готовая пряжа, имеющая объем и полученная текстурированной обработкой комплексной пряжи, что облегчает монтаж элементов застежки и стабилизирует конфигурацию ленты застежки.

      Тип: Грант

      Подано: 17 февраля 2000 г.

      Дата выдачи патента: 14 января 2003 г.

      Правопреемник: Корпорация YKK

      Изобретатель: Хидэюки Мацусима

    • Лента для застежки-молнии

      Номер публикации: 200200

      Реферат: В ленте-застежке, имеющей основную часть ленты, полученную ткачеством, и краевую часть для крепления элемента, в которую вплетены основные нити, основы основы, используемые для основной части ленты, имеют более низкую коэффициент термического сжатия, чем другие основы. Основные струны имеют высокий коэффициент теплового сжатия. Основы, примыкающие к сердечникам с внутренней стороны, имеют коэффициент теплового сжатия ниже, чем у сердечников. Таким образом, можно получить стрингер застежки, в котором не возникает складок в краевой части крепления элемента даже после прикрепления элементов, так что линейность может быть обеспечена.

      Тип: Заявка

      Подано: 16 января 2002 г.

      Дата публикации: 18 июля 2002 г.

      Заявитель: YKK CORPORATION

      Изобретатель: Мицуо Хорикава

    • Плетеный стрингер с застежкой-молнией

      Номер патента: 6418975

      Реферат: Стрингер с застежкой-молнией, имеющий множество соединительных элементов, отформованных из моноволокна из синтетической смолы, вплетенных в ленту застежки последовательно вдоль ее продольного края, в то же время, когда лента застежки тканые, с множеством элементарных рядов связующих основных нитей, идущих параллельно друг другу. По меньшей мере, две соединительные нити ряда смежных элементов, расположенные со стороны, обращенной к соединительным головкам соединительных элементов, проходят над верхней и нижней частями соединительных элементов в продольном направлении ленты, а затем проходят под основной утковой нитью, проходящей под соседней соединительный элемент и соседний соединительный элемент. Каждая из двух смежных основных нитей связующего элемента соткана по этому повторяющемуся рисунку, который подавляет всплывание основных нитей связующего после образования промежуточного участка.

      Тип: Грант

      Подано: 22 марта 2000 г.

      Дата патента: 16 июля 2002 г.

      Правопреемник: Корпорация YKK

      Изобретатель: Мучидзи Симоно

    • Плетеный стрингер с застежкой-молнией

      Номер патента: 6401763

      Реферат: Тканый стрингер застежки-молнии, содержащий ленту застежки, состоящую из множества основных уточных нитей, множества основных нитей и множества частей соединительных элементов, которые непрерывно образованы из синтетического материала. смоляное моноволокно, сплетенное последовательно вдоль бокового края ленты-застежки с множеством элементов, фиксирующих нити основы, расположенные параллельно в то же время, когда лента-застежка сплетена. Участки соединительного элемента имеют такую ​​плетеную структуру, что пара участков верхней и нижней части стягивается фиксирующими основными нитями, а усилие натяжения на стороне соединительной головки частей верхнего и нижнего участка меньше, чем усилие натяжения для сторона его соединительной части.

      Тип: Грант

      Подано: 23 февраля 2001 г.

      Дата патента: 11 июня 2002 г.

      Правопреемник: Корпорация YKK

      Изобретатель: Мучидзи Симоно

    • Герметичная застежка-молния

      Номер патента: 6343408

      Реферат: Водонепроницаемая застежка-молния состоит из пары герметичных лент, несущих ряды соединительных элементов застежки-молнии, которые в каждом случае образованы базовой лентой с мягкой синтетической резиной. или аналогичный покрывающий слой. Они взаимодействуют друг с другом своими краевыми частями. Пара непрерывных рядов соединительных элементов пришита к застежке-молнии, несущей ленты, со смещением на расстоянии друг от друга поперек продольных краев указанных несущих лент таким образом, что прижимно-контактные краевые части слоев мягкого покрытия соприкасаются с одним другой вдоль продольной плоскости, которая пересекает застежку-молнию на ее центральной оси и проходит под прямым углом к ​​основной плоскости застежки-молнии. Участки краев, контактирующие с прессованием, выступают над упомянутой продольной плоскостью, когда ряды соединительных элементов расцеплены.

      Тип: Грант

      Подано: 23 мая 2000 г.

      Дата патента: 5 февраля 2002 г.

      Правопреемник: Корпорация YKK

      Изобретатель: Хорст Готхард Нойгебауэр

    • Тканая застежка-молния, имеющая ряд элементов застежки, прикрепленный к ленте застежки

      Номер патента: 6105625

      Реферат: Тканая застежка-молния, в которой не происходит смещения анкерных перекосов элементов в направлении ширины ленты застежки, обеспечивается гибкость застежки и плавность хода ползунка, а также анкеровка ряда крепежных элементов стабильна. Две анкерные основы, расположенные ближе всего к соединительным головкам, из множества анкерных основ элемента, проходящие над участками верхней части штанины ряда элементов застежки, проходят параллельно утоку основы с двойным захватом, проходящему под частями нижней части смежных элементов, и сотканы в виде направление ширины основной части ленты крепежа при переплетении с другими элементами анкерной основы и основы основы. Таким образом, ряд элементов может быть прочно закреплен, и две анкерные основы не отпадают от элементов, и другие анкерные основы также не отпадают от элементов.

      Тип: Грант

      Подано: 24 июня 1999 г.

      Дата патента: 22 августа 2000 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Мучиджи Симоно, Акихиро Ягю, Эйдзи Нисида

    • Трикотажная застежка-молния

      Номер патента: 6006552

      Реферат: Настоящее изобретение обеспечивает застежку-молнию вязаной основы, в которой ряд элементов застежки можно легко ввязать и стабильно и прочно прикрепить к ленте застежки, а также элементы застежки застежки. ряды элементов не отделяются друг от друга из-за выталкивания лицевой стороны застежки. Последующий ряд элементов застежки ввязывается одновременно с вязанием ленты застежки в участок присоединения элемента застежки на продольно боковой кромочной части ленты застежки, и фиксируется двумя или более столбиками фиксирующих цепных стежков. Соответствующие игольные петли соответствующих нитей фиксирующего цепного стежка прижимают соответствующие части ножек элемента последовательного ряда элементов застежки сверху к структуре основания. Соответствующие группы петель для грузил образуют часть фундаментной конструкции, на которой расположена последующая линия элементов крепежа. Вложенные в основу нити представляют собой основу, пропущенную через по меньшей мере часть петель грузила групп петель грузила при их переплетении.

      Тип: Грант

      Подано: 18 декабря 1998 г.

      Дата патента: 28 декабря 1999 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Ёсио Мацуда, Хиденобу Като, Ёсито Икегути

    • Лента-застежка и стрингер для цепочки с застежкой-молнией

      Номер патента: 5983465

      Реферат: Красочная лента-застежка для цепочки-молнии и стрингер застежки, состоящий из такой ленты-застежки, имеют орнаментальную часть, расположенную вдоль внутреннего продольного края ленты застежки и образованную разноцветными нитями. . Разноцветный шнур или несколько разноцветных нитей вплетены или вплетены в ленту 1 застежки вдоль внутреннего продольного края для получения утолщенной усиленной секции, в результате чего получается декоративная часть, например, цвета радуги. К армированному участку ленты застежки стрингера застежки могут быть прикреплены элементы застежки различных типов, при этом стрингер застежки имеет красивую декоративную часть. При использовании многоцветных нитей для нескольких основных нитей или основных трикотажных нитей, расположенных рядом с усиленным участком, может быть изготовлена ​​расширенная декоративная часть для усиления цветового эффекта стрингера застежки, который может быть использован для платья для улучшения его цветового эффекта.

      Тип: Грант

      Подано: 28 августа 1998 г.

      Дата патента: 16 ноября 1999 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Тацуми Вакаи, Мучиджи Симоно, Акира Такано, Ёсихару Ямагути

    • Трикотажная застежка-молния

      Номер патента: 5857359

      Реферат: В трикотажной застежке-молнии, в которой непрерывный ряд элементов застежки вяжется в элемент застежки, прикрепляя краевую часть каждой из лент застежки одновременно с вязанием ленты застежки, застежка элемент, прикрепляющий краевую часть, включает в себя множество параллельных нитей цепного стежка, проходящих в продольном направлении краевой части для удержания ряда элементов застежки на краевой части. Одна из нитей обвязочного цепного шва, примыкающая к соединительным головкам элементов застежки, больше по размеру, чем остальные нити обвязочного стежка.

      Тип: Грант

      Подано: 8 мая 1996 г.

      Дата патента: 12 января 1999 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Ёсио Мацуда, Хиденобу Като, Ёсито Икегути

    • Трикотажная застежка-молния стрингер

      Номер патента: 5802883

      Реферат: Трикотажная скользящая застежка-стрингер, включающая ленту застежки, связанную по основе вязаной основы и имеющую вдоль одного продольного края участок для прикрепления элементов, и непрерывный ряд элементов застежки, связанный и вдоль прикрепляющей элемент части ленты застежки и закрепляется двумя или более столбиками из нитей цепного стежка одновременно с вязанием ленты застежки. В этом трикотажном стрингере застежки-молнии последовательные игольные петли каждого из двух или более столбиков, образованных из нитей цепного стежка, прижимают непрерывный ряд элементов застежки к вязаной основе структуре указанной ленты застежки с верхней стороны, а последующие петли грузила составляют часть наземной конструкции. Каждая из нитей основы с инкрустацией уложена и переплетена, по крайней мере, с частью последовательных петель грузила. В результате шлифованная структура краевого участка для прикрепления элемента сохраняется точного размера для предотвращения локального разделения соединенных рядов крепежных элементов.

      Тип: Грант

      Подано: 20 июня 1997 г.

      Дата патента: 8 сентября 1998 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Ёсио Мацуда, Хиденобу Като, Ёсито Икегути

    • Трикотажная застежка-молния стрингер

      Номер патента: 5794460

      Реферат: Трикотажная скользящая застежка-стрингер, содержащая: ленту-застежку, трикотажную в основовязанной грунтовой структуре и имеющую вдоль одного продольного края краевой участок для прикрепления элемента, и непрерывный ряд элементов застежки. вяжутся в краевой части ленты застежки и вдоль нее и закрепляются путем закрепления нитей тамбурного шва не менее чем из двух рядов одновременно с вязанием ленты застежки. В стрингере застежки-молнии дополнительная нить анкерного цепного стежка, независимая от пряжи анкерного цепного стежка, расположена между нитями анкерного цепного стежка вблизи частей соединительной головки и последовательных частей соединительной головки, проходя по основе вдоль ряда элементов застежки. А соединительная нить, проходящая по утку по существу диагонально в промежутках между соседними элементами застежки с верхней стороны на нижнюю сторону, соединяет дополнительную пряжу цепного анкерного стежка с основной структурой ленты застежки.

      Тип: Грант

      Подано: 20 июня 1997 г.

      Дата патента: 18 августа 1998 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Ёсио Мацуда, Хиденобу Като, Ёсито Икегути

    • Трикотажная застежка-молния с зигзагообразными закрепочными петлями.

      Номер патента: 5615563

      Реферат: Трикотажная застежка-молния включает: ленту-застежку основовязанного плетения, имеющую вдоль одного продольного края краевой участок для крепления элемента застежки; и ряд непрерывных элементов застежки, вывязанных в краевой части для крепления элемента застежки одновременно с вязанием ленты застежки основовязания; краевая часть для крепления элемента застежки, включающая в себя анкерные цепные стежки, связанные из множества параллельных трикотажных нитей для прижатия последовательных ножек непрерывных элементов застежки, и множество анкерных уточных инкрустированных нитей, проложенных по утку зигзагообразным узором и между параллельными трикотажных нитей анкерных тамбурных петель, при этом наборные нити анкерного утка переплетены с тамбурными петлями.

      Тип: Грант

      Подано: 15 февраля 1996 г.

      Дата патента: 1 апреля 1997 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Ёсио Мацуда, Хиденобу Като, Ёсито Икегути

    • Двухслойная лента для застежки-молнии

      Номер патента: 5586369

      Реферат: Лента с застежкой-молнией, сотканная или трикотажная таким образом, чтобы образовать соединительный элемент, соединяющий краевой участок, основную часть ленты и сшиваемую часть ленты, расположенные поперек ленты, при этом Лента имеет часть двухслойной структуры, состоящую из лицевой ткани и изнаночной ткани, соединенных между собой соединительной нитью с заданным зазором между ними, проходящей в поперечном направлении над заданной областью ленты, при этом соединительная нить представляет собой моноволокно из синтетической смолы или комплексное волокно, задняя ткань части двухслойной структуры, представляющая собой участок, образованный, по меньшей мере, из сетчатого тканого или трикотажного полотна.

      Тип: Грант

      Подано: 30 августа 1995 г.

      Дата патента: 24 декабря 1996 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Ёсио Мацуда, Сундзи Акаши, Хироси Ёсида

    • Трикотажная застежка-молния

      Номер патента: 5540064

      Реферат: Трикотажная скользящая застежка, включающая ленту застежки, состоящую из основы вязаной основы и имеющую опорную часть элемента вдоль одного ее продольного края, а также ряд непрерывных соединительных вязаных элементов. в поддерживающую элемент часть и вдоль нее по мере вяжущей ленты застежки, при этом две нити вяжутся в виде обвязочных цепных стежков двойного переплетения в поддерживающую элемент часть, каждая из нитей обвязочного цепного стежка имеет серию от верхней игольные петли, связывающие ножки ряда непрерывных соединительных элементов, и ряд нижних игольных петель, переплетенных с игольными петлями соответствующих нитей тамбурного шва, образующих часть конструкции основания. При таком расположении часть, поддерживающая элемент, выполнена плотной и имеет структуру тонкой вязки, которая обеспечивает присоединение соединительных элементов к части, поддерживающей элемент, с высокой размерной стабильностью.

      Тип: Грант

      Подано: 21 июня 1995 г.

      Дата патента: 30 июля 1996 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Ёсио Мацуда, Сундзи Акаши, Хидэнобу Като, Ёсито Икегучи

    • Трикотажная застежка-молния

      Номер патента: 5502985

      Реферат: Трикотажная застежка-молния типа, включающая ленту-застежку основного вязания, имеющую базовую структуру, состоящую из цепных стежков и ряда непрерывных соединительных элементов, вплетенных в элемент и вдоль него. опорная часть одной продольной краевой части ленты застежки по мере того, как лента застежки вяжется, при этом обвязочные цепные стежки вяжутся в опорную часть элемента для прикрепления ряда соединительных элементов к краевой части продольной ленты, причем обвязочные цепные стежки имеют грузило петли, подтягивающие пары ветвей соединительных элементов к опорной части элемента, и игольные петли, переплетенные с игольными петлями тамбурных стежков наземной конструкции. При таком расположении продольная краевая часть ленты имеет вязаную структуру, которая является относительно плотной и практически не растягивается в продольном направлении.

      Тип: Грант

      Подано: 21 июня 1995 г.

      Дата патента: 2 апреля 1996 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Ёсио Мацуда, Ёсито Икегути

    • Трикотажная застежка-молния

      Номер патента: 5502986

      Реферат: Трикотажная скользящая застежка, включающая ленту застежки, состоящую из основной вязаной структуры, включающей цепные стежки, и ряд непрерывных соединительных элементов, вплетенных в поддерживающую элемент часть и вдоль нее. ленту-застежку вяжут по мере того, как ленту-застежку вяжут, при этом множество нитей вплетают в поддерживающую элемент часть в виде обвязочных цепных стежков, чтобы образовать группу последовательных продольно переплетенных игольных петель, выходящих на лицевую сторону и расположенных таким образом, чтобы в через каждые два соседних ряда предыдущая петля иглы накладывается на верхнее плечо одного соединительного элемента, а последующая петля иглы располагается в пространстве между соединительным элементом и соседним соединительным элементом в положении, близком к основанию конструкции, чтобы изгибаться или согните предыдущую петлю иглы в перевернутую U-образную форму, охватывающую верхние и нижние ножки соединительного элемента.

      Тип: Грант

      Подано: 21 июня 1995 г.

      Дата патента: 2 апреля 1996 г.

      Правопреемник: Корпорация YKK

      Изобретатели: Ёсио Мацуда, Хиденобу Като, Ёсито Икегути

    • Переплетение в плетеном стрингере застежки-молнии

      Номер патента: 5472019

      Реферат: Тканый стрингер с застежкой-молнией, включающий ряд спиральных соединительных элементов, вплетенных в одну продольную краевую часть тканой стрингерной ленты с набивным шнуром и верхней и нижней стержневым нитями, проходящими в продольном направлении через пространство, определенное в соединительных элементах. Нити основы основы и нить утка основы, уложенные в двойные нитки, взаимодействуют с верхней нитью сердечника для переплетения верхних частей в краевой части продольной ленты. Нити связующей основы, лежащие под голенями и переплетенные в соответствующих местах с основной утковой нитью, и нижняя основная нить переплетаются с вязальной утковой нитью, уложенной в двойные нитки для вплетения голени в краевую часть продольной ленты. Нить связующего утка тоньше, чем нить утка основы, и выровнена параллельно с нитью утка основы в области стрингерной ленты, за исключением краевой части продольной ленты.

      Тип: Грант

      Подано: 21 октября 1994 г.

      Дата патента: 5 декабря 1995 г.

      Правопреемник: Корпорация YKK

      Изобретатель: Мучидзи Симоно

    • Застежка-молния с непрерывной соединительной спиралью, вплетенной в опорную ленту

      Номер патента: 5313989

      Реферат: В застежке-молнии, в которой ряд соединительных элементов вплетен в ленту, основные нити формируются частично с перевязкой основных нитей в две или три группы. Основные нити первой группы проходят под двойными уточными вставками между соединительными элементами, затем над двумя или тремя соединительными элементами, а затем под соединительным элементом и лежащей под ним двойной уткой грунтовой уточной нити. Связывающие основные нити второй группы или расположения проходят по двойным уткам между соединительными элементами и затем под соединительными элементами и лежащим под ними двойным утком. Также может быть предусмотрена третья группа или устройство, в котором двойной уток между соединительными элементами поднимается таким образом в петлю, а соединительные элементы перекрываются связывающей основой третьей группы.

      Тип: Грант

      Подано: 23 февраля 1993 г.

      Дата патента: 24 мая 1994 г.

      Правопреемник: Opti Patent-, Forschungs- und Fabrikations-AG

      Изобретатель: Альфонс Фролих

    • Застежка-молния с непрерывной соединительной спиралью, вплетенной в опорную ленту

      Номер патента: 5251675

      Реферат: В застежке-молнии, в которой ряд соединительных элементов вплетен в ленту, основные нити формируются частично с перевязкой основных нитей в две или три группы. Основные нити первой группы проходят под двойными уточными вставками между соединительными элементами, затем над двумя или тремя соединительными элементами, а затем под соединительным элементом и лежащей под ним двойной уткой грунтовой уточной нити. Связывающие основные нити второй группы или расположения проходят по двойным уткам между соединительными элементами и затем под соединительными элементами и лежащим под ними двойным утком. Также может быть предусмотрена третья группа или устройство, в котором двойной уток между соединительными элементами поднимается таким образом в петлю, а соединительные элементы перекрываются связывающей основой третьей группы.

      Тип: Грант

      Подано: 5 июня 1992 г.

      Дата патента: 12 октября 1993 г.

      Правопреемник: Opti Patent-, Forschungs- und Fabrikations- AG

      Изобретатель: Альфонс Фролих

    • Конструкция части соединительной головки для спирального элемента застежки-молнии

      Номер патента: 5142747

      Реферат: Спиральный элемент застежки-молнии, изготовленный из мононити из синтетической смолы, имеет часть соединительной головки, которая имеет увеличенную ширину за счет образования выпуклых частей, так что может быть реализовано прочное соединение застежки-молнии. .

      Тип: Грант

      Подано: 3 июля 1991 г.

      Дата патента: 1 сентября 1992 г.

      Правопреемник: Ёсида Когё К.К.

      Изобретатель: Харуо Мацусима

    • Плетеный стрингер с застежкой-молнией

      Номер патента: 5140725

      Реферат: Стрингер с тканой застежкой-молнией имеет секцию стенки и секцию тканой нити, определяющую продольную краевую часть и включающую в себя последовательные петли, образованные из тканой пластиковой нити, каждая из которых имеет верхнюю и нижнюю ножки и снабжен множеством натяжных нитей основы и множеством нитей основы для крепления петель, которые расположены между связующими нитями основы и приспособлены для тесного сближения верхней части и голени и стабильного удержания петель на месте на стрингере.

      Тип: Грант

      Подано: 22 июля 1991 г.

      Дата патента: 25 августа 1992 г.

      Правопреемник: Ёсида Когё К.К.

      Изобретатель: Харуо Мацусима

    • Способ и устройство для изготовления стрингера со скрытой плетеной застежкой-молнией

      Номер патента: 5035267

      Реферат: Способ и устройство для изготовления тканого стрингера для застежки-молнии скрытого типа, имеющей ряд непрерывных нитевидных соединительных элементов, вплетенных как единое целое в стрингерную ленту. Ряд соединительных элементов выполнен в виде непрерывной спиральной спиральной структуры, которая вплетается в продольный край стрингерной ленты по мере ее вплетения и ориентирована таким образом, что пяточная часть каждого из соединительных элементов расположена так, что ее пяточная часть выступает в поперечном направлении за пределы ленты. продольная кромка стрингерной ленты и ее часть соединительной головки, направленная к перемычке ленты при изготовлении стрингера. Полученный стрингер при использовании отгибается назад по продольной оси, так что соединительная головка выступает за край ленты, но скрывается из поля зрения, когда пара таких стрингеров соединяется вместе.

      Тип: Грант

      Подано: 9 апреля 1990 г.

      Дата патента: 30 июля 1991 г.

      Правопреемник: Ёсида Когио К. К.

      Изобретатель: Мучидзи Симоно

    • Соединительный элемент для застежки-молнии

      Номер патента: 4989300

      Реферат: Соединительный элемент для застежки-молнии выполнен из моноволокнистого материала, такого как полиэстер, нейлон и подобные термопластические смолы, в непрерывную извилистую или зигзагообразную структуру, имеющую по существу полукруглую поперечную форму. в поперечном сечении, соединительный элемент имеет соединительную головку, верхнюю часть и нижнюю часть, проходящие противоположно от указанной головки на параллельном расстоянии друг от друга, и пятку, соединяющую каждую из верхней и нижней частей. Пятка ориентирована вращением на 90° или 180°С. и выступает по меньшей мере частично за наружную поверхность ноги, тем самым обеспечивая увеличенную площадь поверхности пятки для скользящего контакта с ползунком.

      Тип: Грант

      Подано: 26 декабря 1989 г.

      Дата патента: 5 февраля 1991 г.

      Правопреемник: Ёсида Когё, К.К.

      Изобретатель: Такео Фукурой

    • Эластичная застежка-молния

      Номер патента: 40

      Реферат: Растяжимая застежка-молния включает пару растяжимых стрингерных лент, каждая из которых имеет продольный край, и ряд соединительных элементов, установленных на продольном крае с шагом. Шаг ряда соединительных элементов изменяется по мере растяжения продольной кромки. Каждый из соединительных элементов включает в себя соединительную головку, имеющую высоту и, по меньшей мере, продольную кромку, способную растягиваться в продольном направлении по меньшей мере на 10%, так что шаг соединительных элементов остается меньше интервала, который в два раза превышает высоту соединительной головки.

      Тип: Грант

      Подано: 24 мая 1988 г.

      Дата патента: 15 мая 1990 г.

      Правопреемник: Ёсида Когио К. К.

      Изобретатели: Ёсио Мацуда, Мицуо Хорикава, Норитака Цубата

    • Застежка-молния и способ ее изготовления

      Номер патента: 43

      Реферат: В застежке-молнии, содержащей ряды соединительных элементов, образованных из одной непрерывной мононити каждый, соединительные элементы которых состоят из сложенного S-образного меандрирующего профиля, после проведения соответствующего производственного процесса. , сложенный S-образный меандрирующий профиль, образующий соединительные элементы каждого ряда соединительных элементов, соединен уточной нитью с двумя полосами текстильного трикотажа, образующими несущую ленту, а две полосы текстильного трикотажа, образующие несущую ленту, площадно накладываются друг на друга, их передние кромки совмещены.

      Тип: Грант

      Подано: 6 октября 1987 г.

      Дата патента: 24 апреля 1990 г.

      Правопреемник: Ries GmbH Bekleidungsverschlussfabrik

      Изобретатель: Зигфрид В. Шпиндлер

    • Плетеный стрингер с застежкой-молнией

      Номер патента: 4799515

      Реферат: В стрингере плетеной застежки-молнии, в котором заполняющая зазор нить основы проходит под последовательными петлями намотанной пластиковой нити и попеременно над и под выборками основной уточной нити так, чтобы протяните части основной нити утка между самой внешней верхней основной нитью для вязальной части и следующей верхней нитью основной вязальной основы по направлению к нижней стороне ленты, по существу, на полпути между верхним и нижним коленами соответствующих петель, по крайней мере, одна пара удерживающих пространство основных нитей нити располагаются между самой внешней верхней нитью основы для вязки и следующей верхней нитью основы для вязки. Удерживающие пространство нити основы проходят попеременно над и под верхними и нижними ножками следующих друг за другом петель нитей, чтобы зажимать отдельные петли, тем самым удерживая последние в надлежащем вертикальном положении и не допуская шатающегося шага.

      Тип: Грант

      Подано: 28 декабря 1987 г.

      Дата патента: 24 января 1989 г.

      Правопреемник: Ёсида Когио К. К.

      Изобретатель: Масаацу Офуса

    • Застежка-молния с готовым соединительным элементом

      Номер патента: 4736495

      Реферат: Скользящая застежка, имеющая тканые поддерживающие ленты и вплетенные предварительно изготовленные ряды взаимосвязанных элементов, каждый из которых сформирован спирально из пластиковой мононити, в которой взаимосвязанные элементы, видимые в проекции на плоскость скользящей застежки-застежки, иметь липучки, наложенные не менее чем на замковую сторону, замковые головки, выступающие за края поддерживающих лент, вставной стержень и участки крепления. Каждый ряд запирающих элементов прикреплен к верхней поверхности своей опорной ленты путем связывания цепных нитей, зацепляющих запирающую сторону каждого запирающего элемента, и по меньшей мере одной оберточной нити, зацепляющей секции крепления и сердцевину и прикрепляющей их к поддерживающим лентам. Нити связующей цепи перекрещиваются между последовательными блокирующими элементами. Обертывающие нити проходят вокруг нитей связывающей цепи в петле между последовательными блокирующими элементами.

      Тип: Грант

      Подано: 14 апреля 1987 г.

      Дата патента: 12 апреля 1988 г.

      Правопреемник: OPTI Patent-, Forschungs- und Fabrikations- AG

      Изобретатель: Хеннинг Хансен

    • Застежка-молния

      Номер патента: 4718149

      Реферат: Застежка-молния содержит усиливающую полосу, закрепленную хотя бы на одной поверхности каждой стрингерной ленты из нетканого листового материала по одному ее продольному краю, к которой пришиванием пришивается ряд соединительных элементов. швы. Стрингерная лента изготовлена ​​из термопластичной синтетической смолы, а усиливающая полоса содержит пленку из термопластичной синтетической смолы, сплавленную со стрингерной лентой или иным образом связанную с ней, чтобы образовать усиленный продольный край стрингерной ленты. Усиленная продольная кромка имеет повышенную механическую прочность для защиты от сил, стремящихся разорвать стрингерную ленту вдоль пришивных стежков. Полосы жесткости совместно имеют поперечную ширину, превышающую ширину ползуна, для защиты стрингерной ленты от износа из-за фрикционного зацепления с ползунком во время использования застежки-молнии.

      Тип: Грант

      Подано: 4 августа 1986 г.

      Дата патента: 12 января 1988 г.

      Правопреемник: Ёсида Когё К. К.

      Изобретатель: Ёситоки Цубокава

    • Плетеная застежка-молния

      Номер патента: 4678013

      Реферат: Предложена тканая застежка-молния, включающая ряд элементов застежки, состоящую из плоской катушки, образованной из непрерывной мононити, и ленту застежки-молнии, имеющую ряд элементов застежки, вплетенных в его продольный боковой край. Каждый элемент застежки включает в себя соединительную головку и соединенные с ней части верхней и нижней лап. Связывающие нити основы проходят вдоль верхней и нижней сторон ряда элементов застежки и вплетаются в ленту вместе с другими нитями основы и уточной нитью, образуя участок взаимного переплетения ленты и ряда элементов застежки, тем самым сохраняя перпендикулярность ножные части по отношению к ленте, стабильность промежутка между соседними элементами застежки и гладкость, с которой ряд элементов застежки соединяется с противоположным рядом элементов застежки.

      Тип: Грант

      Подано: 1 октября 1984 г.

      Дата патента: 7 июля 1987 г.

      Правопреемник: Ёсида Когио К. К.

      Изобретатели: Масаацу Офуса, Тосио Исихама

    • Застежка-молния подходит для использования на изделиях из пластмассы

      Номер патента: 4675950

      Реферат: Застежка-молния, подходящая для использования на изделии, изготовленном из пластмассы, состоит из пары стрингерных лент, каждая из которых включает поддерживающую элемент часть, выполненную из тканого или трикотажного материала, поддерживающую и вдоль его одной продольной кромки ряд соединительных элементов, расположенных напротив направляющего фланца ползуна, и перемычки, выполненной из пластмассы и соединенной с опорной частью элемента для крепления к пластмассовому изделию. Такое сочетание части, поддерживающей тканевый элемент, с частью из пластикового полотна обеспечивает длительный срок службы застежки-молнии без влияния изменения температуры окружающей среды.

      Тип: Грант

      Подано: 18 апреля 1986 г.

      Дата патента: 30 июня 1987 г.

      Правопреемник: Ёсида Когё К.К.

      Изобретатель: Ёситоки Цубокава

    • Плетеный стрингер с застежкой-молнией

      Номер патента: 4623004

      Реферат: В тканой скользящей застежке стрингерного типа, представляющего собой ряд последовательно соединенных между собой удлиненных петель из пластмассовой нити, вплетенных в продольный край стрингерной ленты, сотканной из основы основы и утка нитей, и пару групп основных нитей верхней и нижней вязки, проходящих соответственно над петлями и под ними и переплетающихся с основной утковой нитью, усовершенствования включают в себя заполняющую зазор основную нить, проходящую параллельно и между самой внешней нитью верхней вязки нити основы и следующей прилегающей основной нити верхней вязки, а также между самой внешней одной из основных нитей нижней вязки и следующей примыкающей основной нитью нижней вязки, и проходя попеременно над и под основной нитью утка, тем самым натягивая последнюю нить, чтобы существенно опуститься посередине между верхней и нижней ножками каждой соседней пары петель.

      Тип: Грант

      Подано: 6 декабря 1985 г.

      Дата патента: 18 ноября 1986 г.

      Правопреемник: Ёсида Когио К. К.

      Изобретатели: Харуо Мацусима, Юдзи Ямасэ

    • Скользящая застежка-молния

      Номер патента: 4604774

      Реферат: Скользящая застежка-застежка, содержащая пару поддерживающих лент, несущих на себе ряды соединительных элементов, и ползунок, предназначенный для соединения и расцепления рядов элементов. Элементы сформированы из пластиковой мононити в виде непрерывной спирали или меандра. Монофиламент снабжен множеством выемок, расположенных вдоль нее, причем выемки заполнены смазывающим веществом.

      Тип: Грант

      Подано: 22 февраля 1985 г.

      Дата патента: 12 августа 1986 г.

      Правопреемник: Ёсида Когио К. К.

      Изобретатели: Ёсихару Ямагучи, Масаси Дои

    • Плетеная застежка-молния

      Номер патента: 4597418

      Реферат: Предложена тканая застежка-молния, в которой элементы застежки, образованные из непрерывной мононити в форме спирали, вплетены в продольную боковую часть ленточного полотна на в то же время, что ткань ленты соткана. Для улучшения стабильности промежутков между элементами и повышения прочности на изгиб и растяжение, а также прочности на растяжение цепи застежки уточная нить на участке вплетения элемента ленты расположена таким образом, чтобы попеременно проходить через нее. а также под нитями основы обвязки и нитями основы скрепления катушек и пересекают их.

      Тип: Грант

      Подано: 9 ноября 1984 г.

      Дата патента: 1 июля 1986 г.

      Правопреемник: Ёсида Когио К. К.

      Изобретатель: Масаацу Офуса

    • Плетеные стрингеры с застежкой-молнией

      Номер патента: 4561474

      Реферат: Стрингер тканой скользящей застежки включает краевую часть, сотканную из основных нитей основы, и одной основной уточной нити, которая укладывается в ряд пар уточных нитей. Ряд нитевидных соединительных элементов расположен напротив одной стороны продольного краевого участка с двумя парами зазубрин, предусмотренных для каждого соединительного элемента, по одной паре с каждой стороны соседней ножки. Система связующих основных нитей имеет нити, которые входят в зацепление с верхними ветвями на расстоянии от краевой части и проходят вниз, чтобы проходить под одной или двумя парами уточных нитей. Благодаря такому расположению соединительные элементы надежно фиксируются в заданном положении.

      Тип: Грант

      Подано: 14 ноября 1984 г.

      Дата патента: 31 декабря 1985 г.

      Правопреемник: Ёсида Когё К.К.

      Изобретатель: Масаацу Офуса

    • Способ и устройство для изготовления тканых стрингеров с застежкой-молнией

      Номер патента: 4498503

      Реферат: Способ и устройство для изготовления тканого стрингера с застежкой-молнией, имеющего ряд соединительных элементов, вплетенных как единое целое в тканую стрингерную ленту по мере ее плетения. Элементообразующий волокнистый материал смещается от основных нитей стрингерной ленты и наматывается на крючок и вокруг него, который перемещается на расстоянии от основных нитей, не мешая им. Тканый стрингер застежки-молнии, изготовленный указанным способом и устройством, имеет ряд соединительных элементов, устойчиво закрепленных в заданном положении на стрингерной ленте с помощью системы связующих основных нитей, имеющей рисунок, аналогичный ряду пришивных стежков.

      Тип: Грант

      Подано: 12 ноября 1982 г.

      Дата патента: 12 февраля 1985 г.

      Правопреемник: Ёсида Когио К. К.

      Изобретатель: Масаацу Офуса

    • Способ изготовления соединительной планки застежки-молнии

      Номер патента: 44

      Реферат: Соединительная планка для застежки-молнии, которую можно использовать как часть половины стрингера вместе с тканевой лентой, частью которой она является, или отдельно в качестве половины стрингера, изготавливается путем вязания не менее двух рядов узлов с использованием бородковых (пружинных) или спиц с фиксатором и соответствующих нитеводителей на вязальной машине, непрерывный соединительный элемент в форме спирали или меандра, состоящий из мононити из синтетической смолы, вставляемой в качестве утка по этим рядам.

      Тип: Грант

      Подано: 10 июля 1981 г.

      Дата патента: 8 января 1985 г.

      Правопреемник: Optilon W. Erich Heilmann GmbH

      Изобретатель: Хельмут Хаймбергер

    • Тканый стрингер застежки-молнии и устройство для его изготовления

      Номер патента: 4467840

      Реферат: Стрингер плетеной застежки-молнии содержит ряд нитевидных соединительных элементов, прикрепленных к стрингерной ленте системой связующих нитей, состоящей из уточных и основных нитей, переплетенных с соединительными элементами и стрингерной лентой. . По крайней мере, пара нитей основы симметрично перекрывает и подстилает верхнюю и нижнюю ножки соединительных элементов и пересекает друг друга между соседними соединительными элементами. Уточные нити системы обвязочных нитей переплетаются с симметрично расположенными нитями основы на верхних и нижних плечах соединительных элементов. При таком расположении соединительные головки, соединенные с опорами соединительных элементов, расположены по существу перпендикулярно плоскости стрингерной ленты для повышения прочности соединения, необходимой для удержания противоположных рядов соединительных элементов в надежном взаимном зацеплении от случайного разделения.

      Тип: Грант

      Подано: 14 декабря 1981 г.

      Дата патента: 28 августа 1984 г.

      Правопреемник: Ёсида Когио К. К.

      Изобретатель: Норитака Цубата

    Расчет количества арматуры и вязальной проволоки для фундамента. Сколько нужно арматуры для фундамента Расчет количества арматуры

    В наше время сложно представить повседневную жизнь без строительства. Ежегодно во всем мире строятся тысячи новых зданий и сооружений. Важным этапом является возведение фундамента, так как от него во многом зависит прочность и устойчивость конструкции. Для того чтобы основание было прочнее и долговечнее, много лет назад было изобретено его армирование. Армирование позволяет повысить жесткость и жесткость фундамента. Таким образом создается своего рода прочный каркас. В обычном состоянии фундамент можно разрушить. Чаще всего это происходит в результате сжатия конструкции или при растяжении.

    Стальная рама предотвращает растяжение фундамента. Сегодня для армирования используют стальные стержни различной толщины. Часто они соединяются проволокой в ​​единую решетку. Используйте специальную проволоку, обеспечивающую вязку каркаса. Чтобы металлическая основа была прочной и надежной, нужно рассчитать количество металла. Этот показатель зависит от типа возводимого фундамента. Он может быть столбчатым, ленточным или плитным. Рассмотрим подробнее, сколько нужно арматуры для фундамента, однако для получения более точного результата, например расчетных данных, потребуется помощь квалифицированного специалиста.

    Сколько нужно арматуры для столбчатого основания здания

    Перед возведением столбчатого фундамента потребуется произвести расчет арматуры. Эта конструкция легкая, в отличие от монолитной, поэтому количество металлических стержней невелико. Для придания жесткости бетонным столбам рекомендуется брать стержни диаметром не более 10 мм. Стержни используются как в горизонтальном, так и в вертикальном положении. Вертикальные – основные, они располагаются сверху вниз по всей длине столбов. Вертикальные стержни должны иметь ребристую поверхность. Основная функция горизонтального металлического каркаса – сцепление основного каркаса. Для усиления каждой колонны в большинстве случаев требуется не более 4 стержней, которые устанавливаются по всей высоте.

    Ни одно здание, будь то небольшой дачный домик или гигантский небоскреб, не обходится без фундамента. Основной конструктивной частью монолитного фундамента является внутренний каркас, смонтированный из арматуры. По данным лабораторных испытаний, внутренний каркас значительно повышает прочность фундамента, исключая его растрескивание при значительных нагрузках или при сезонном «гулянии» грунта.

    Типы арматуры, применяемые для монолитных фундаментов

    На современном строительном рынке представлен огромный ассортимент разнообразной фурнитуры. Отличается своим диаметром, материалом изготовления, технологическими особенностями. В строительстве частных домов наиболее распространенным является ленточный фундамент. При его заливке наиболее популярен прокат диаметром от 8 до 12 мм, реже – до 16 мм. Самый распространенный вариант возведения фундамента – это прокат сечением 10 мм.

    При создании ленточного бетонного основания каркаса деревянного дома, гаража или бани, как показывает практика, наиболее целесообразно использовать арматуру сечением 10 мм. Дело в том, что арматура диаметром 10 мм идеально соответствует технологическим требованиям СНиП для легких зданий. Обладает достаточной прочностью, и в то же время – приемлемой ценой. Таким образом, его использование позволяет застройщику получить достаточно прочный каркас, избежав при этом перерасхода средств.

    Выбор диаметра полностью зависит от ожидаемых нагрузок. Поэтому, чтобы возвести прочный фундамент под здание, нельзя ошибиться в определении необходимого диаметра, а также количества нитей.

    Расчет количества арматуры в каркасе

    Особенности применения проката 10 мм приведены в таблицах строительных норм (СНиП). По этим нормам отношение площади поперечного сечения рамы к общей площади поперечного сечения фундамента должно быть 1 к 1000. То есть, если площадь сечения ленточного фундамента составляет 1 кв. м, то минимальная площадь сечения внутреннего каркаса равна 10 кв. см. Зная, что площадь поперечного сечения стального прутка 10 мм составляет 0,78 кв. см, можно рассчитать, сколько «ниток» нужно будет использовать в основании данного участка.

    В таблице ниже указано, сколько «нити» арматуры различного диаметра понадобится для создания каркаса того или иного сечения. С помощью этого стандарта можно рассчитать, сколько потребуется 10-мм арматуры для возведения основания нужной длины.

    Пример расчета

    Для расчета общего потребления необходимо выполнить ряд простых вычислений. Допустим, нам нужно залить ленточный фундамент под дом 10×10 м. Для примера возьмем самый распространенный вариант конструкции – так называемую «пятистенку». То есть дом с четырьмя внешними стенами и одной несущей внутренней стеной. Возьмем участок среднезаглубленного ленточного фундамента 0,5 кв. м (1 м в глубину и 0,5 м в ширину).


    Сначала рассчитаем общую длину бетонной заливки. Периметр здания составляет 40 метров. К этой длине нужно будет добавить внутреннюю стену – еще 10 метров. В итоге получаем общую длину ленточного фундамента 50 метров.

    Следующий шаг – рассчитать, сколько нитей арматуры понадобится для создания каркаса. По нормам СНиП для фундамента сечением 0,5 м суммарное сечение нитей продольной арматуры должно быть не менее 5 квадратных метров. см (соотношение 1:1000). Так как площадь поперечного сечения арматуры диаметром 10 мм равна 0,78 см, то наименьшее количество нитей в каркасе равно 8 шт.

    При расчетах для большей достоверности кадра все данные необходимо округлять в большую сторону. Еще лучше – взять все данные с разумным запасом (10-15%).

    Далее для определения общего расхода умножаем длину заливки на количество нитей: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома размером 10×10 м составит примерно 400 м. При этом 400 метров – это расход арматуры только на продольные нити, без учета поперечных перемычек.

    Для определения сметной стоимости всей фурнитуры необходимо рассчитать, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, рассчитывается по весу.

    Один метр арматуры толщиной 10 мм весит примерно 600 г. Следовательно, 400 м будут весить примерно 240-250 кг. Аналогичным образом можно рассчитать, сколько металлопроката понадобится для заливки основания под здание другого размера. Итак, для деревянного дома 6х6 м расчеты будут выглядеть так. Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее длину заливки умножаем на количество нитей: 30 х 8 = 240 метров.

    Разновидности арматуры 10 мм

    По области применения и своим конструктивным особенностям арматура 10 мм делится на два основных класса:

    • рабочая;
    • крепление.

    Отличительной чертой домашней рабочей арматуры является ее рифленая поверхность. Это необходимо для его наилучшего сцепления с бетоном. Такая арматура отлично работает на изгиб, значительно увеличивая критическую величину нагрузки на фундамент. При создании пространственного внутреннего каркаса применяют в основном продольные нити, реже поперечные перемычки.

    Монтажная арматура имеет гладкую поверхность и чаще всего используется в качестве поперечных перемычек. Он придает раме внутреннюю жесткость, не давая ей деформироваться под действием нагрузок.

    По типу материала изготовления вся современная фурнитура делится на два вида – стальная и стеклопластиковая. Посмотрите видео о том, как использовать арматуру из стекловолокна.

    Стальная арматура зарекомендовала себя в течение десятилетий использования в строительной отрасли. Его основные преимущества:

    • Превосходная гибкость и в то же время замечательная прочность, достигающая 19 кН.
    • функциональность используется. Металлический каркас можно не только связать, но и сварить.
    • Достаточная долговечность, особенно для проката из легированной стали, достигающая десятков лет.

    Стеклопластиковая арматура, недавно появившаяся на нашем строительном рынке, также имеет ряд своих преимуществ:

    • Влагостойкая. Стеклопластик в принципе не подвержен коррозии, что делает фурнитуру из него очень прочной.
    • Высокая прочность. По этим характеристикам стеклопластик мало чем уступает стали.
    • Легкость. Небольшой вес позволяет максимально облегчить общий вес рамы.

    В итоге можно сказать, что выбор того или иного вида арматуры, типа каркаса и так далее должен основываться на соответствующих строительных нормах. В этом случае при возведении фундамента в первую очередь нужно учитывать массу предполагаемой нагрузки (здания), а также тип грунта, на котором возводится дом.

    Фундамент служит опорой здания, его основной несущей конструкцией, воспринимающей и равномерно распределяющей нагрузку от возводимой над ним конструкции по основанию. Обычно для строительства жилых домов используют ленточный, плитный или свайный фундамент. Выбор типа и толщины фундамента определяется структурой грунта и конструктивными особенностями строящегося здания.

    Сколько арматуры необходимо для фундамента, решается на основании расчета, выполняемого для каждого отдельного здания.

    Если расчет произведен неправильно и фундамент недостаточно прочен, то дом может покоситься и рухнуть. С другой стороны, неоправданное увеличение мощности фундамента сильно удорожает строительство, что также не приветствуется.

    Количество и диаметр арматуры, способ ее укладки и шаг обвязки зависят от типа фундамента и особенностей площадки.

    Расчет армирования сплошного (плитного) фундамента

    Полнотелый (плитный) фундамент чаще всего используется при строительстве жилых домов. Его прочность напрямую зависит от диаметра арматуры. Если строится легкий дом на грунте с хорошей устойчивостью, то для устройства фундамента подойдет стальной арматурный стержень сечением 10 мм, если возводится тяжелая конструкция на мягком грунте, то арматура должна быть не менее 14 мм. –16 мм.

    Чтобы узнать, сколько нужно арматуры для фундамента, нужно исходить из следующих данных:

    • в сплошном фундаменте арматурный каркас монтируется по всей площади в виде ячеек 15–20 см;
    • На 1 м фундамента расходуется 5 стержней арматуры, то есть на фундамент размером 10×10 м требуется 50 стержней длиной 10 м;
    • обвязка плитного фундамента выполняется двумя армирующими поясами, поэтому количество стержней следует удвоить и добавить необходимое количество стержней для поперечной обвязки;
    • для крепления элементов армирующей конструкции используется вязальная проволока, которая также должна быть включена в расчет.

    Ленточный фундамент способен обеспечить необходимую устойчивость здания в условиях слабых грунтов, но по сравнению с другими видами фундаментов требует значительного расхода материалов и больших трудозатрат. Такой фундамент делается в виде ленты, расположенной по периметру дома и под несущими стенами. Армирование позволяет увеличить прочность конструкции и срок ее службы. Для этой цели подойдет арматурный стержень диаметром 10–12 мм.

    При расчете учитываются следующие параметры:

    • Длина и ширина основания фундамента – например, берем ленточный фундамент 40 см под дом размером 10×10 м, в котором есть одна внутренняя несущая стена, в этом случае общая длина ленточного фундамента 4×10+10=50 м.
    • Количество стержней на единицу длины – чтобы фундамент получился достаточно прочным, в него необходимо заложить 3 стержня.
    • Количество ремней – фундамент обвязывается как минимум двумя ремнями, поэтому всего требуется 4 стержня. Всего для ленты фундамента необходимо 40 стержней длиной 10 м.
    • Шаг ячеек в армокаркасе фундамента не должен быть более 50 см – для поперечной обвязки потребуется еще 30 м арматуры на каждую ленту фундамента.
    • Затем нужно полученное количество арматуры умножить на количество лент фундамента.

    Расчет арматуры для столбчатых фундаментов

    При расчете арматуры для столбчатых фундаментов учитывают следующие положения:

    • для обвязки столбчатых фундаментов можно использовать арматуру от 10 мм;
    • На 1 колонну квадратного сечения необходимо 4 стержня, на колонну круглого сечения 3-4 стержня;
    • брусья
    • устанавливаются вертикально на всю глубину фундамента, равномерно распределяя их по периметру;
    • Горизонтальная обвязка столбчатых фундаментов
    • выполняется с шагом не более 50 см.

    Обычно все расчеты выполняются на этапе проектирования и учитывают все возможные нагрузки, о которых несведущий человек может просто не знать.

    Надеемся, что наша статья поможет вам избежать ошибок при обустройстве фундамента.

    Содержание статьи

    Любое строительство фундамента начинается со сметы. Это позволяет примерно определить его стоимость и рационально распределить финансы на необходимые направления. Поскольку фундамент – это начальный этап любого здания, то с него и начинаются расчеты.

    В этой статье рассмотрим сколько стоит железобетонный фундамент дома 10 на 10 различных типов. Основные затраты связаны с расходом строительных материалов, поэтому расходы на транспортные расходы, заработную плату рабочих и аренду строительной техники учитывать не будем.

    Стоимость ленточного фундамента 10х10 м

    Необходимо начать строительство фундамента с учетом планировки всего строения. На участке должны быть отмечены все несущие и дополнительные стены. Для расчета сразу нужно определиться, какие будут размеры основания. Конечно, ленточный фундамент 8х10 м будет стоить дешевле, но так как мы строим основание 10 х 10 м, то все расчеты привязываем к нему.

    Допустим, что глубина его залегания с учетом подвала будет 1,7 м, ширина 0,5 м, а общая длина всей ленты 62 м. Зная размеры фундамента, определим необходимое количество арматуры и бетона для его возведения.

    Подсчет количества арматуры

    Для создания каркаса обычно используют гофрированную арматуру, имеющую сечение 10-16 мм. Мы будем использовать среднее значение, то есть диаметр 12 мм. Армирующий каркас состоит из 4 продольных стержней, которые соединены между собой перемычками. Для перемычек можно использовать как рифленую, так и гладкую фурнитуру. Сечение перемычек берем 10 мм.

    Внимание! Размеры арматурного каркаса должны быть меньше размеров ленты фундамента на 5 см с каждой из его сторон для предотвращения образования коррозии арматуры.

    Таким образом, размеры каркаса будут 35 см х 1,5 м. Зная общую длину ленты, посчитаем количество продольных стержней: 62 м х 4 = 248 м. Далее рассчитываем количество вертикальных и горизонтальных перемычек на одно кольцо: 1,5 х 2 + 0,35 х 2 = 3,7 м. Теперь определяем количество таких колец: 62 м: 0,5 м = 124 шт. Добавьте крайнее кольцо и получите 125 шт. Длина арматуры для перемычек будет равна: 125 х 3,7 = 463м.

    На основании этих данных производится точный расчет стоимости арматуры. Необходимо учитывать количество проволоки для вязания каркаса. На одно соединение уйдет 30 см провода. На каждом кольце будет 4 сегмента. Получается 124 х 4 = 496 соединений. Общее количество проволоки составит 496 х 0,3 м = 149 м.

    Подсчет количества бетона

    Для облегчения процесса заливки монолитного фундамента проще всего заказать доставку бетонного раствора в миксере прямо с бетонного завода. Делать бетон самостоятельно будет гораздо дольше, даже имея в распоряжении электрическую бетономешалку.

    Необходимое количество бетонной смеси определяется по общему объему ленточного основания. Объем основания рассчитывается путем умножения высоты, длины и ширины железобетонной ленты. В нашем случае это будет 0,5 м х 62 м х 1,7 м = 52,7 кубометра. При округлении этого количества получаем 53 куба бетона.

    Прибавив к стоимости песчаной подушки стоимость бетона, прибавив стоимость перевозки бетона на миксере, можно рассчитать, сколько стоит ленточный фундамент 10х10 м. Если бетон изготавливается самостоятельно, необходимо учитывать расход всех его компонентов на 1 кубометр готового раствора. Так, для получения бетона М200 потребуется песка – 760 кг, цемента М400 – 320-330 кг, щебня – 1100 кг, воды – около 150 литров.

    Стоимость плитного фундамента 10х10 м

    По такому же алгоритму производится расчет стоимости плитного фундамента, состоящего из монолитной железобетонной плиты. В некоторых случаях строительных материалов требуется больше, особенно если плита имеет солидную толщину. На вопрос – сколько стоит фундамент под дом 10х10 м, сразу сказать нельзя. Все зависит от размера основания и марки используемого бетона.

    Подсчет количества арматуры

    Для изготовления фундамента под дом 10х10 мм самого высокого качества необходимо использовать арматуру диаметром 10-12 мм. Стержни расположены в двух поясах, соединенных между собой перемычками. Каждый пояс выглядит как армирующая сетка с размером ячеек 20 см. Джемперы, при толщине каркаса 20 см, имеют длину 25 см.

    На 10 метров плиты потребуется 51 брусок длиной 10 метров. Для перпендикулярной сетки также потребуется 51 стержень. Итого – 102 стержня. Второй пояс состоит из такого же количества арматурных стержней, поэтому всего нужно заготовить 204 штуки по 10 м каждая. Что касается перемычек, то их количество равно количеству пересечений продольных и поперечных стержней. Для двух ремней это число равно 51 х 51 = 2601 штук.

    Если ставить перемычки не на каждый стык, а через один, что вполне допустимо, то можно ограничиться количеством 1301 шт. Количество стыков равно количеству отрезков вязальной проволоки, умноженному на 2. Следовательно, потребуется 5202 отрезка проволоки. Каждая часть должна быть около 30-40 см в длину.

    Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента. От ее качества в первую очередь будет зависеть долговечность и безопасность здания. Чтобы залить бетоном и уложить арматуру монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно рассчитав расход материалов, их количество, а также стоимость. Особое внимание следует уделить тому, сколько арматуры необходимо приобрести для надежного укрепления фундамента.

    Сколько потребуется металлической арматуры для фундамента, проще всего рассчитать на примере основания размером 10х10 м.

    Так как арматурный каркас является одним из самых дорогих элементов фундамента, во избежание лишних затрат необходимо тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для расчета необходимого количества арматуры используют следующую формулу: L=4xP, где:

    • “L” – количество материала, которое необходимо для продольных несущих арматурных стержней;
    • «П» — периметр фундамента.

    Сколько нужно арматуры для перемычек, рассчитывается по несколько другой формуле: L = 10xP. Разница в формулах объясняется тем, что материала для создания перемычек требуется более чем в два раза больше.

    При этом используются фитинги диаметром от 10 до 12 мм. Штанги должны иметь два ремня, надежно соединенных один с другим.

    Каждый такой пояс представляет собой армирующую сетку с диаметром ячеек около 20 см. При условии, что толщина каркаса около 20 см, длина перемычек должна быть 25 см.

    Если провести несложные расчеты, то подсчитать расход арматуры оказывается достаточно просто: на 10 м плиты необходим 51 металлический стержень, длина каждого из которых составляет 10 м. Для перпендикулярной сетки нужно такое же количество стержней. Итого, общий расход арматурного проката составит 102 прутка на один пояс. Сколько стержней нужно для второго армирующего пояса, посчитать будет еще проще: 102х2 – 204.

    Расход арматуры на кубометр бетона

    Отдельно следует учитывать расход арматуры на кубометр бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельном случае. Это связано с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

    Для армирования фундамента чаще всего используют стальную ребристую арматуру диаметром от 8 до 14 мм. Такая поверхность обеспечивает максимальное сцепление с бетонным слоем. На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход от 200 до 250 кг на куб бетона). В последнее время в строительном процессе используется армирование стекловолокном. Его стоимость несколько выше стоимости металлического аналога. Но если посчитать, сколько таких арматурных стержней нужно на м 3 , то, скорее всего, использовать композитную арматуру для фундамента будет гораздо выгоднее. Как правило, стоимость композитной арматуры в среднем вдвое меньше стоимости стальной. Это связано с тем, что расход на куб бетона для стержней аналогичен, но вес композита намного меньше.

    Чтобы рассчитать расход стержней на куб бетона и не ошибиться, в принципе, это не так уж и сложно. Нужно только знать, сколько м 3 бетона уйдет на заливку фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м 3 раствора и при необходимости выполнят закладку самого фундамента, а также его армирование.

    Сколько нужно арматуры для ленточного фундамента 10х10

    Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, то его общая длина будет 10х(10х4)=50м. При ширине основания 40 см необходимо уложить три арматурных стержня, чтобы заложить прочный и прочный фундамент. А так как ленточный фундамент обязательно должен иметь 2 пояса, то нужно 6 брусков. Умножаем эту цифру на длину стержня (10 м) и получаем результат. Для того, чтобы качественно армировать ленточный фундамент, потребуется потратить 60 м стержней. Кроме того, потребуется рассчитать количество поперечных стержней. При длине клетки 50 см размер бруска должен быть 30 см. Таким образом, на одну сторону основания понадобится 90 мм арматурных стержней, а поскольку рассматриваемый ленточный фундамент имеет пять лент, итоговая цифра составит уже 450 м.

    Сколько нужно арматуры для плитного фундамента 10х10

    Для создания площадки делается фундамент в виде плиты (плитного основания). Прежде чем приступить к заливке фундамента, необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и выложить арматуру. Обычно для этой цели используют стержни диаметром 12 мм. Размер ячейки в этом случае составляет 20 мм и используется двухленточная система укладки армирующего слоя.

    При размере опорной плиты 10х10 м на погонный метр необходимо десять стержней. Соответственно на 10 м – 50 шт. Добавим сюда 50 поперечных стержней и получим расход материала на один пояс – 50 стержней. Так как требуется два ремня, умножаем полученное количество стержней на это число и получаем необходимое количество материала – 100 стержней.

    Сколько нужно арматуры для столбчатого фундамента 10х10. Для армирования столбчатого фундамента необходимы арматурные стержни сечением от 10 до 12 мм. Их устанавливают вертикально с шагом от 10 до 15 см. На одну стойку приходится 4 стержня. Для расчета количества арматуры необходимо знать общее количество всех столбов. Узнать эту цифру можно из проектной документации.

    Схема армирования ленточного фундамента глубиной 1,5 метра. Армирование ленточного фундамента

    Редкие невестки могут похвастаться тем, что у них ровные и дружеские отношения со свекровью. Обычно бывает с точностью до наоборот

    Стандартный калькулятор онлайн расчета фундамента ленточного типа помогает рассчитать необходимое количество стройматериалов и подобрать арматуру. Обязательным этапом является кладка связанного каркаса из стальных стержней; эта конструкция противостоит растягивающим усилиям, возникающим при движении грунта и воздействию весовых нагрузок. Для армирования целью является выбор правильного и оптимального по цене размещения стержней, подбор соответствующего вида и диаметра металла, определение общего метража и веса. Основным нормативным документом является СНиП 52-101 от 2003 г.

    Данный этап выполняется после определения ширины основания и проверки его соответствия весовым нагрузкам и геологическим условиям площадки. Вначале известны назначение и этажность здания, материалы, тип и однородность грунта, уровень грунтовых вод. Эти данные служат основанием для выбора глубины закладки, оптимальной марки бетона, толщины подушки. Знание длины, высоты и ширины ленты позволяет легко получить объем монолита, его периметр и сечение. При этом учитываются не только внешние стены, ленточный фундамент заливается под все несущие конструкции, в том числе и внутренние перегородки, правильный онлайн-калькулятор всегда подскажет правильный выбор схемы.

    Самостоятельный расчет армирования начинается с составления схемы каркаса и определения необходимого диаметра стержней. Ленточный тип предусматривает не менее двух рядов продольно расположенных стержней, это условие является необходимым. СП указывают пределы при размещении и креплении арматуры:

    • Максимальный зазор между двумя продольными стержнями 40 см. Выполнение этого условия подразумевает прокладку дополнительного стержня, если ширина ленты превышает 50 см.
    • Расстояние от металла до боковых и нижней стенок железобетонной конструкции не может быть менее 50-70 мм, верхней – 70-80. Но при этом крайние элементы каркаса не смещены к центру, в случае с лентой это делает бессмысленным сам процесс армирования.
    • Расстояние между рядами по вертикали варьируется от 60 до 80 см. С учетом вышеизложенного это означает, что при высоте фундамента в пределах 1 мм (т.е. мелкозаглубленного типа) достаточно двух поясов арматуры, но при необходимости укладки ниже при уровне промерзания грунта (1,5-2 м) или при строительстве дома с подвалом частота рядов увеличивается.
    • Опорные (монтажные) вертикальные и поперечные ряды соединяются в единую конструкцию и пересекаются друг с другом, шаг укладки варьируется от 30 до 80 см.
    • В качестве горизонтальных стержней, воспринимающих и распределяющих основные нагрузки, применяют изделия с периодическим профилем (маркировка АIII или А3). Для вертикальных и продольных допускается применение гладких сортов (соответственно АИ или А1). Ребристая поверхность обеспечивает лучшее сцепление с частицами бетона.

    Диаметр продольной арматуры для фундамента выбирается из требований СНиП: минимальное процентное содержание стали в конструкции бетона составляет 0,1% от ее сечения. Рассмотрим пример: для ленточного основания шириной 40 см и высотой 1 м выбрана схема из 4 стержней, необходимая площадь сечения от 4 см2 и выше. Существуют специальные таблицы, которые помогут подобрать оптимальный диаметр одного продольного стержня, в данном случае 12 мм. При их отсутствии расчет проводится самостоятельно, величина сечения находится по формуле: F = π · R2, где π = 3,1415, R – радиус. Для обеспечения равномерного распределения нагрузки все продольные элементы должны иметь одинаковый диаметр, при наличии изделий с разным сечением (например, 14 и 12 мм) снизу укладывают более толстые прутья.

    Минимальный диаметр остатка арматуры для связки 6 мм, верхний предел в частном строительстве 10. В отличие от продольных неразборных стержней, эти стержни представляют собой отрезки нужной длины, немного превышающие высоту и ширину каркаса , т. е. выступающие за края суставов.

    Пример расчета

    Исходные данные: для фундамента под деревянный дом шириной ленты 40 см и высотой 100 требуется определить количество арматуры. Несущими являются только наружные стены, длина 10 м, ширина 6. С учетом вышеизложенных требований разработана схема с 4-мя продольными ребристыми стержнями диаметром 12 мм, размещенными на расстоянии 80 см друг от друга по высоте , подходит для этого дома. Шаг вертикальных и поперечных стержней 50 см.

    • Минимальный метраж по продольным рядам определяется с учетом периметра здания: (6+10)×2=32 м. Соответственно для схемы из 4 стержней потребуется не менее 88 м.
    • Рассчитывается общая длина арматуры для поперечных элементов каркаса: периметр дома делится на шаг расстановки: 32/0,5=64 узла. Расстояние между продольными рядами 30 см, но с учетом выступания концов за края стыка отрезки нарезают не менее 34 см (рекомендуемый запас на выполнение этого условия от 10%). Таким образом, для соединения каркаса поперек требуется 64×0,34≈22 м арматуры.
    • Найдены длины отрезков вертикальных стержней и их общий метраж. Для заданной высоты ленточного фундамента она составляет 0,8+0,8×10% ≈0,88 м, для определения их количества количество узлов умножают на 4. Потребуется: 64×4×0,88≈225 м.
    • Требуемый вес (продукция продается в кг и тоннах). Используются стандартные значения для изделий выбранного диаметра: 1 п.м. прокат А3 сечением 12 мм весит 0,888 кг, столько же для гладкого варианта 10 мм – 0,617. В результате не менее 88 × 0,888 = 79кг профнастила и (225+22)×0,617=152 кг стали А1 потребуется.

    Приведенная выше схема расчета арматуры для ленточного фундамента упрощена и не учитывает запасы по укладке при соединении двух продольных стержней (не менее 30 см), необходимость армирующих уголков и другие факторы. Большинство онлайн-калькуляторов их тоже не учитывают, результат показывает необходимый минимум и помогает составить смету строительства. Для исключения ошибок предусмотрен запас в 10-12%.

    Что еще учесть, необходимость подушки

    При возведении на сложных грунтах допустимый минимальный диаметр арматуры не 12, а 16 мм. То же самое касается необходимости заливки конструкций тяжелыми марками бетона. Независимо от типа конструкции для соединения отдельных элементов каркаса арматуры используется вязальная проволока, а не сварка. Расчет его количества прост: количество узлов умножается на длину отрезка обвязкой (30-50 мм), метр пересчитывается в вес, из-за риска разрыва материал приобретается с Маржа 50-100%.

    Арматура не ложится на землю, для предотвращения подобной ситуации под нижний ряд каркаса подкладывают кирпичи или специальные пластиковые стаканчики. Засыпка и утрамбовка песчаной подушки под ленточное основание – обязательный этап, этот слой снижает нагрузку на нижний продольный ряд. На подвижных грунтах требуется не менее 30 см. В особо сложных случаях организуется фундамент с подушкой для ленты из тощего бетона толщиной около 10 см, армирование этого слоя необязательно.

    Расчет арматуры для фундамента происходит уже на этапе проектирования и является его важнейшей составляющей. Производится с учетом СНиП 52 – 01 – 2003 в вопросах выбора класса арматуры, ее количества и сечения. Армирование монолитных конструкций проводят с целью повышения прочности бетонной конструкции на растяжение. Ведь неармированный бетон может разрушиться при набухании грунта.

    Расчет арматуры для плитного фундамента

    Плитный фундамент применяется для строительства коттеджного и загородного жилья, а также других зданий без подвала. Это основание представляет собой монолитную бетонную плиту, которая армирована стержнем в двух перпендикулярных направлениях. Толщина такой основы более 20 см, а сетка вяжется как сверху, так и снизу.

    Столбчатый фундамент своими руками: пошаговая инструкция.  Расчет, стоимость работ. Мелкозаглубленный столбчатый фундамент, фундамент каркасного дома, фундамент бани, фото и видео.

    Изначально определяется типом арматурного стержня. Для монолитно-плитного фундамента, который выполняется на прочных плотных и непористых грунтах с очень малой вероятностью горизонтального сдвига, можно допускать применение ребристого арматурного стержня диаметром 10 мм и более, имеющего класс А-И. Если грунт слабоват, пучинист или здание запроектировано на уклоне – арматуру нужно брать толщиной не менее 14 мм. Для вертикальных соединений между нижним и верхним рядом армирующей сетки достаточно будет использовать гладкий 6-мм стержень класса А-I.

    Фундамент с арматурой

    Очень серьезное значение имеет материал будущих стен здания. Ведь нагрузка на фундамент имеет существенные отличия у каркасных, а также деревянных домов и построек из кирпича или газобетонных блоков. Как правило, для легких построек можно использовать арматурный стержень, диаметр которого составляет 10-12 мм, а для кирпичных стен или блоков – не менее 14-16 мм.

    Зазоры между стержнями в армирующей сетке обычно составляют где-то около 20 см как в продольном, так и в поперечном направлении. Это обстоятельство предполагает наличие 5 арматурных стержней на 1 метр длины стены фундамента. Между собой места пересечения перпендикулярных прутьев соединяют мягкой проволокой с помощью приспособления типа крючка для вязания арматуры.

    Схема усиления фундамента

    Полезный совет!  Если объем конструкции очень большой, то можно приобрести специальный пистолет для вязки арматуры. Он способен автоматически соединять стержни друг с другом на очень высокой скорости.

    Пример реального расчета

    Предположим, что нам необходимо выполнить расчет арматуры для фундамента частного дома из газобетонных легких блоков. Проектируется его установка на плитный фундамент, имеющий толщину 40 см. Геологические изыскания показывают, что грунт под фундаментом суглинистый, средней пучинистости. Размеры дома – 9х6 м:

    Арматурный каркас

    • так как мы задумали достаточно большую толщину фундамента, нам нужно будет залить две горизонтальные сетки. Блочная конструкция на среднезагрязненных грунтах требует диаметра 16 мм и оребрение для горизонтальных стержней, а вертикальные стержни могут быть гладкими толщиной 6 мм;
    • для расчета необходимого количества продольной арматуры возьмите длину наибольшей стороны стены фундамента и разделите ее на шаг решетки. В нашем примере: 9/0,2 = 45 толстых арматурных стержней, которые имеют стандартную длину 6 метров. Рассчитываем общее количество брусков, которое составляет: 45х6=270 м;

    Варианты армирования фундамента

    • аналогично находим количество арматурных стержней для поперечных связок: 6/0,2 = 30 штук; 30х9 = 270 м;
    • умножая на 2 получаем необходимое количество горизонтальной арматуры в обеих сетках: (270+270) х 2 = 1080 м;
    • вертикальных связок имеют длину, равную всей высоте фундамента, то есть 40 см. Их количество исчисляется количеством перпендикулярных пересечений продольных и поперечных стержней: 45Х30 = 1350 шт. Умножая 1350х0,4, получаем общую длину 540 м;
    • получается, что для возведения необходимого фундамента вам потребуется: 1080 м бруса А-III D16; 540 м штанги A-I D6.

    Использование арматуры при строительстве фундаментов

    Полезный совет!  Для расчета массы всей арматуры необходимо использовать ГОСТ 2590. Согласно этому документу 1 п.м. арматура D16 имеет вес 1,58 кг, а D6 – 0,22 кг. Исходя из этого, общая масса всей конструкции: 1080х1,58=1706,4 кг; 540х0,222 = 119,9 кг.

    Для сооружения арматуры также потребуется вязальная проволока. Его количество также можно рассчитать. Если вязать обычным крючком, то на один узел уйдет около 40 см. Один ряд содержит 1350 соединений, а два – 2700. Следовательно, общий расход проволоки на вязание составит 2700х0,4=1080 м. При этом 1 м проволоки диаметром 1 мм весит 6,12 г. Значит его полный вес рассчитывается так: 1080х6,12 = 6610 г = 6,6 кг.

    Пример армирования фундамента

    Как правильно рассчитать потребность в армировании для ленточного фундамента

    Особенности ленточного фундамента таковы, что его разрыв наиболее вероятен в продольном направлении. Исходя из этого, рассчитывается потребность в армировании фундамента. Расчет здесь мало чем отличается от предыдущего, который был сделан для плитного вида фундамента. Поэтому толщина стержня может быть 12–16 мм при продольном креплении и 6–10 мм при поперечном, а также вертикальном. В случае ленточного фундамента выбирают шаг не более 10-15 см во избежание продольного разрыва, так как нагрузка в нем гораздо больше.

    Например, рассчитываем фундамент ленточного типа применительно к деревянному дому. Предположим, что его ширина 40 см, а высота 1 м. Геометрические размеры конструкции 6х12 м. Суглинистый супесчаный грунт:

    • в случае ленточного фундамента обязательно делают две армирующие сетки. Нижний предотвращает физический разрыв монолитной ленты при просадке грунта, а верхний при пучинистой почве;
    • оптимальным считается шаг сетки 20 см. Поэтому для правильного расположения ленты такого фундамента необходимо 0,4/0,2=2 стержня продольного в обоих слоях арматуры;
    • для деревянного дома диаметр арматурного прута принимается 12 мм. Для выполнения двухслойного армирования наиболее длинных сторон основания необходимо 2х12х2х2 = 96 м бруска. Короткие стороны требуют 2х6х2х2=48 м;

    Арматура ленточного фундамента

    • для перекладин берем 10-мм пруток. Шаг укладки 50 см.

    Периметр здания: (6+12) х 2 = 36 м. Разделите его на шаг: 36/0,5 = 72 арматурных поперечных стержня. Так как их длина равна ширине фундамента, то общая потребность составляет 72х0,4=28,2 м;

    • для вертикальных анкеров также подходит стержень D10. Так как высота вертикальной составляющей арматуры равна общей высоте фундамента (1 м), необходимое количество определяется количеством пересечений. Для этого умножьте количество поперечных стержней на количество продольных: 72х4 = 288 шт. При высоте 1 м общая длина составит 288 м;
    • то есть для выполнения полного армирования нашего ленточного фундамента необходимо: 144 м стержня А-III Д12; 316,2 м бар A-I D10.

    Полезный совет!  В соответствии с тем же ГОСТ 2590 можно определить массу всей арматуры исходя из того, что 1 п.м. пруток Д16 имеет массу 0,888 кг; Д6 – 0,617 кг. Отсюда общая масса: 144х0,8=126,7 кг; 316,2 х 0,62 = 193,5 кг.

    Примеры расчета арматуры для фундамента помогут сориентироваться в потребности материалов в любом случае. Для этого нужно только подставить свои данные в формулы.

    Расчет арматуры для фундамента: как правильно сделать

      Расчет арматуры для фундамента: как проводится для ленточного и плитного типов. Подробный пример расчета потребности в арматурных стержнях для фундамента

    Часто в процессе подготовки к строительству возникает вопрос, какая оптимальная толщина арматуры? С одной стороны, правильный расчет арматуры фундамента влияет на его прочность, а значит, на надежность и долговечность всей конструкции. Это особенно важно, учитывая количество денег, потраченных на строительство. С другой стороны – естественное желание не переплачивать.

    Профессиональные строители, рассчитывая параметры армирования фундаментов, пользуются положениями СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В частном строительстве для расчета более чем достаточно выполнения одного единственного правила: в площади сечения железобетонной конструкции доля общей площади всех арматурных стержней должна быть не менее одной тысячной (или 0,1%).

    Хотя формулировка кажется немного запутанной, на самом деле правилом легко пользоваться. Для наглядности сделаем в качестве примеров несколько практических расчетов толщины и количества арматуры для ленточных, плитных и свайных фундаментов. В расчетах нам понадобятся некоторые исходные данные, их мы возьмем из таблицы ниже.

    Таблица площади сечения арматуры для армирования железобетонных конструкций
    (ГОСТ 5781-82)

    Диаметр стержня, мм. Площадь поперечного сечения
    сечение стержня, см2
    Площадь поперечного сечения
    сечение стержня, м2
    6 0,283 0,0000283
    8 0,503 0,0000503
    10 0,785 0,0000785
    12 1 131 0,0001131
    14 1 540 0,000154
    16 2 010 0,000201
    18 2 540 0,000254
    20 3 140 0,000314
    22 3 800 0,000038
    25 4 910 0,000491
    28 6 160 0,000616
    32 8 010 0,000801
    36 10 180 0,001018
    40 12 570 0,001257
    45 15 000 0,0015
    50 19 360 0,001936
    55 23 760 0,002376
    60 28 270 0,002827
    70 38 480 0,003848
    80 50 270 0,005027

    В зависимости от механических свойств арматурную сталь подразделяют на классы А-I (А240), А-II (А300), А-III (А400), А-IV (А600), А-V (А800), А-VI (А1000).

    Арматурная сталь изготавливается в стержнях или бухтах. Арматурную сталь класса А-I (А240) делают гладкой, классов А-II (А300), А-III (А400), А-IV (А600), А-V (А800) и А-VI (А1000) – периодического профиля.

    Пример расчета армирования ленточного фундамента

    Запроектирован ленточный фундамент сечением:

    • высотой 1,8 м;
    • ширина ленты 0,4 м.

    Рассчитываем площадь сечения фундамента: 1,8 х 0,4 = 0,72 кв.м.

    Минимальное суммарное сечение арматуры: 0,72/1000 = 0,00072 кв.м.

    Разделив полученное значение на площадь поперечного сечения арматурного проката различного диаметра (из приведенной таблицы), получим минимально необходимое количество жил. Так для фитингов диаметром 6 мм имеем:

    0,00072 / 0,0000285 = 25,30580079 шт.

    Округляя полученное значение в большую сторону (для запаса прочности), получаем: для усиления фундамента с заданными размерами арматурой «шестерка» необходимо смонтировать 26 продольных стержней. Конечно – не лучшее инженерное решение.

    Продолжая расчет для других диаметров арматуры, получаем следующие варианты:

    • для стержней диаметром 6 мм – 26 шт, по аналогии ниже (мм и шт опущены):
    • 8 – 15;
    • 10 — 10;
    • 12—7 ;
    • 14 — 5 ;
    • 16 — 4 ;
    • 18 — 4 ;
    • 20 — 3 ;
    • 22 — 3 ;
    • 25 — 2 ;
    • 28 — 2 ;
    • 32 — 2 ;
    • 36 — 1 ;
    • 40 — 1 .

    Нетрудно заметить, что «наши» варианты — это арматура диаметром 16 или 18 мм. Их фундамент требует 4 штуки – по две в каждом из нижнего и верхнего ярусов.

    Пример расчета армирования плитного фундамента

    Проектируется плитный фундамент под здание 8 на 5 метров. Толщина плиты 35 см. В распоряжении владельца арматура диаметром 10 мм. Требуется определить параметры армирующей конструкции.

    Поперечный разрез. Определим его площадь: 8,0 х 0,35 = 2,8 кв.

    Количество жилок: 0,0028/0,000079 = 35,5 = 36 штук

    (18 в верхнем слое и 18 в нижнем слое).

    Всего в поперечном направлении в верхнем и нижнем слое содержится 18 стержней арматуры.

    Продольный разрез. Определим его площадь: 8,0 х 0,35 = 1,75 кв.м.

    Минимальное суммарное сечение арматуры: 1,75/1000 = 0,00175 кв.м.

    Количество жил: 0,00175/0,000079 = 22,2 = 23 шт, принимаем 24 шт. (12 в верхнем слое и 12 в нижнем слое).

    Всего в поперечном направлении в верхнем и нижнем слое содержится 12 стержней арматуры.

    Пример расчета армирования свайного фундамента

    Определим наиболее оптимальный и бюджетный способ армирования кольцевых свай округлой формы диаметром 20 см (0,2 м).

    Определить площадь поперечного сечения сваи:

    S = PR2 = 3,14 х (0,2/2) 2 = 0,0314 м.кВ.

    Минимальное суммарное сечение арматуры:

    0,0314 / 1000 = 0,0000314 кв.м.

    Разделив полученную величину на табличные площади сечений арматуры различного диаметра, получим:

    • для стержней диаметром 6 мм – 2 шт;
    • 8 мм – 1 шт. ;
    • 10 мм – 1 шт.;
    • 12 мм – 1 шт.

    Результаты расчета показывают, что двух арматурных стержней диаметром 6 мм вполне достаточно. Однако армировать железобетонные изделия с числом жил менее 3-х не рекомендуется, так как это резко снижает их прочность. В нашем случае самым дешевым, но при этом абсолютно отвечающим требованиям по прочности, будет 3 прутка диаметром 6 мм.

    Пример расчета схемы и стоимости армирования фундамента

    1. Расчет продольной арматуры (сечение 7,0 х 0,40).

    Площадь сечения: 7 х 0,4 = 2,8 кв.м.

    Минимальное суммарное сечение арматуры: 2,8/1000 = 0,0028 кв.м.

    Произведем расчет для одного из диаметров арматуры, 8 мм;

    Количество жилок:

    0,0028/0,0000503 = 55,6 = 56 штук, или по 28 внизу и вверху.

    Рассчитываем ячейку армирующей сетки в данном случае:

    Вычитаем значение минимального расстояния от арматуры от арматуры до наружной стены (50 мм = 0,05 м), умноженное на два (слева и справа) . На оставшейся длине равномерно размещаем расчетное количество стержней, а именно делим его на расчетное количество жил минус один. Полученное значение – ширина ячейки:

    А = (7,0 м – 2 х 0,05 м) / (28 – 1) = 0,26 м = 26 см.

    Для продольной арматуры нам потребуется 56 стержней длиной 9 м, общая суммарная длина арматуры диаметром 8 мм составит:

    56 х 9 = 504 метра

    Согласно справочной таблице один погонный метр восьмерка арматуры весит 0,395 кг, значит, общий вес будет:

    504 х 0,395 = 199 кг.

    Проводим аналогичные расчеты для других видов арматуры и получаем:

    • для 6 мм – 99шт., ячейка 14 см, общий вес: 208 кг;
    • 8 мм – 56 шт., ячейка 26 см, общий вес: 199 кг;
    • 10 мм – 36 шт., ячейка 41 см, общий вес: 200 кг;
    • 12 мм – 25 шт., ячейка 58 см, общий вес: 209 кг;
    • 14 мм – 19 шт., ячейка 77 см, общий вес: 202 кг;
    • 16 мм – 15 шт., ячейка 99 см, общий вес: 229 кг;
    • 18 мм – 12 шт. , ячейка 138 см, общий вес: 216 кг;
    • 20 мм – 10 шт., сетка 173 см, общий вес: 223 кг.

    2. Расчет поперечной арматуры (продольное сечение 9,0 х 0,40).

    Площадь сечения: 9 х 0,4 = 3,6 кв.м.

    Минимальное суммарное сечение арматуры: 3,6 / 1000 = 0,0036 кв.м.

    Рассчитываем интересующие нас значения для нескольких диаметров арматуры:

    • для 6 мм – 127 шт., ячейка 14 см, общий вес: 207 кг;
    • 8 мм – 72 шт., ячейка 25 см, общий вес: 199 кг;
    • 10 мм – 46 шт., ячейка 40 см, общий вес: 199 кг;
    • 12 мм – 33 шт., ячейка 56 см, общий вес: 213 кг;
    • 14 мм – 24 шт., ячейка 81 см, общий вес: 188 кг;
    • 16 мм – 19 шт., ячейка 99 см, общий вес: 222 кг;
    • 18 мм – 15 шт., ячейка 127 см, общий вес: 224 кг;
    • 20 мм – 12 шт., сетка 178 см, общий вес: 208 кг.

    Рассмотрим полученные значения. Ячейку при изготовлении плитных фундаментов рекомендуется принимать равной 40…70 мм. В этот диапазон попадают два диаметра: 10 и 12 мм.

    продольные:

    • для 10 мм – 36 шт, ячейка 41 см, общая масса: 200 кг
    • для 12 мм – 25 шт, ячейка 58 см, общая масса: 209 кг

    поперечные:

    • на 10 мм – 46 шт., ячейка 40 см, общий вес: 199 кг;
    • на 12 мм – 33 шт., ячейка 56 см, общий вес: 213 кг.

    Общий вес для диаметра 10 мм: 200 + 199 = 399 кг; общий вес для диаметра 12 мм: 209 + 213 = 422 кг.

    Так как стоимость арматуры в большей степени определяется весом, то в нашем случае оптимальным вариантом будет пруток диаметром 10 мм. Геометрические параметры клетки 41 х 40 см.

    В процессе возведения фундамента выделяют несколько этапов, один из которых – армирование. Правильно выполненный монтаж арматуры – залог стойкости фундамента перед механическими нагрузками. Узнаем подробнее, как сделать армирование фундамента своими руками.

      Армирование фундаментной плиты своими руками – технология и пошаговая инструкция

    Плитный фундамент является разновидностью фундамента и применяется при слишком высоком уровне грунтовых вод на участке. Толщина укладываемой плиты варьируется в размерах 10-30 см, в зависимости от габаритов здания и нагрузки от него. Плитный фундамент – залог защиты здания от перекоса, так как нагрузка распределяется равномерно.

    Для повышения прочностных характеристик фундамента выполняется его армирование. Так как бетон под воздействием высоких нагрузок покрывается трещинами. Подкрепление предотвращает развитие этих неприятных явлений.

    При правильном подходе к армированию плит можно получить фундамент, срок службы которого превышает сто лет. Этот процесс должен осуществляться грамотно и технологически организованно. Правильная и грамотная обработка поверхности приводит к положительному результату возведения фундамента.

    Процесс армирования включает установку стальной сетки на основание плиты, которая соединяет верхнюю и нижнюю части плиты. Возможен вариант использования отдельных стержней, однако этот способ отличается сложностью исполнения. Применение ребристых стержней повышает прочность плиты, так как ребристая поверхность имеет большее сцепление с основанием.

    Количество и размер используемой арматуры зависит от общей нагрузки на здание. Перед началом работы следует рассчитать количество проволоки и арматуры, используемых в процессе вязания.

    Существует два способа армирования пластин:

    • горизонтальный;
    • по вертикали.

    Они вместе используются в процессе армирования. Количество горизонтально или вертикально установленных стержней определяется нагрузкой и весом здания. Если на лентах нет поперечной арматуры, то со временем здание рушится. Чтобы бетонное основание не растрескалось, рекомендуется использовать сразу два варианта армирования. Перед тем, как приступить к армированию, не забудьте о строительстве коммуникационных каналов для канализации и других систем.

    Среди преимуществ армирующих плит под фундамент отметим:

    • арматура положительно влияет на прочность фундамента, его устойчивость к высоким нагрузкам;
    • Арматура
    • позволяет равномерно распределить усадку по зданию;
    • отсутствие армирования приводит к растеканию и деформации плиты;
    • арматура
    • повышает устойчивость плитного фундамента к перепадам температур, морозу, температурным колебаниям;
    • арматура
    • положительно влияет на звукоизоляционные характеристики фундамента;
    • Арматура
    • предотвращает проседание грунта под домом.

    Для выполнения армирования своими руками необходимо предварительно ознакомиться с рекомендациями по его выполнению. Изначально проводится подготовка арматуры, расчет необходимого количества. Обратите внимание на внешний вид фурнитуры. Он не должен быть поцарапан или подвергнут коррозии. Учтите, что армирование необходимо выполнять в два слоя. Первый устанавливается на 50 см от почвы, а второй на 50 мм ниже верха опалубки.

    Вязание стержней выполняется специальным крючком или специальным приспособлением в виде пистолета. Сварочный аппарат позволяет создавать усиленный каркас для зданий с повышенным уровнем нагрузки. Главное правило качественного монтажа арматуры – фиксация уголков под углом 90 градусов. Мы по-прежнему рекомендуем остановиться на ребристом варианте арматуры.

    В процессе армирования фундамента своими руками вам потребуются:

    • арматура стальная;
    • крючок, которым вяжется арматура;
    • металлическая проволока
    • ;
    • крепеж
    • .

    Предлагаем ознакомиться с инструкцией по армированию:

    1. Нарезать проволоку на определенные размеры, в зависимости от способа армирования и размера армирования.

    2. Установить стержни на плитный фундамент, таким образом, как он будет располагаться в дальнейшем после вязки.

    3. Первые стержни фиксируются специальной резьбой, они не должны касаться земли. Таким же образом крепится следующий арматурный стержень.

    5. Для закрепления двух рядов используйте горизонтальные перемычки, интервал между которыми 100-150 см.

    6. После качественного выполнения армирования укладывается бетонный состав.

    Обратите внимание, что монтаж арматурного каркаса осуществляется в два ряда. Таким образом удается избежать деформации и повысить прочность всей конструкции. Чем больше расстояние между двумя рядами арматуры, тем выше качество плиты. В некоторых случаях при выполнении армирования стержни высвобождаются из плиты на 30 см. Это необходимо для соединения плиты с цоколем. Чтобы каркасная часть арматуры была ровной, используют специальную квадратную или прямоугольную форму.

    Особое внимание уделите процессу соединения стержней арматуры между собой. При некачественном армировании плита не выполняет предназначенных функций.

    Армирование фундамента своими руками видео:

    Предлагаем ознакомиться с ошибками, которые довольно часто возникают при армировании:

    • перед началом работ необходимо создать проект, по которому проводятся расчеты для определения нагрузка на фундамент, именно с помощью расчетов определяется оптимальное значение размера арматуры;
    • при установке опалубки не должно возникать зазоров, так как происходит вытекание бетона и снижается прочность конструкции;
    • на почку обязательно устанавливается гидроизоляция
    • , иначе снижается качество плиты;
    • нельзя допускать контакта стержней с почвой, так как они быстро подвергаются коррозии;
    • интервал между стержнями должен быть 20-40 см;
    • концевые части стержней снабжены защитными элементами, а это приводит к коррозии металла.

    Качественное выполнение армирования фундаментной плиты является залогом длительной эксплуатации здания, поэтому этому процессу следует уделить должное внимание.

    Армирование ленточного фундамента своими руками пошаговая инструкция

    Прочность арматуры ленточного фундамента определяется качеством используемого металла. С помощью ленточного фундамента можно возвести дом любой формы, а не только прямоугольной или квадратной, как в предыдущем варианте.

    Чаще всего для армирования ленточного фундамента своими руками используется арматура. Его устанавливают в заранее оборудованную траншею. Для соблюдения ровности стен предварительно собирается опалубка. Арматура каркаса устанавливается после установки опалубки, затем заливки бетона, гидроизоляционных работ и т.д.

    Основная часть фундамента – раствор на основе бетона. Однако это не гарантирует предотвращения деформации и усадки здания. Для того чтобы повысить способность противостоять деформациям фундамента, его армируют. Этот материал гибкий, позволяет брать на себя полную нагрузку здания.

    Армирование необходимо в местах, подверженных наибольшему растяжению. В первую очередь арматура устанавливается по углам, и в верхней части опалубки. Для предотвращения коррозии металлических элементов их защищают от влаги бетонным раствором и дополнительной гидроизоляцией. Арматура должна располагаться на расстоянии 50 мм как от земли, так и от верха насыпи.

    Верхние и нижние секции арматуры снабжены ребристыми стержнями. Они отличаются более высокой адгезией к бетонному основанию. Участки горизонтального и вертикального значения могут создаваться с гладкой поверхностью. Если ширина фундамента превышает 400 мм, то для выполнения армирования используют четыре стержня арматуры. Обратите внимание, что оптимальное расстояние между горизонтальными стержнями составляет 300 мм.

    Фундамент ленточного типа склонен к растяжению по ширине, поэтому наличие продольных растяжений на его поверхности исключается с помощью армирующей вязки. Стойки, устанавливаемые в поперечном направлении, должны быть изготовлены из гладкой стали, так как они лишь создают каркас.

    Обратите внимание на усиление угловых элементов. Правильное армирование ленточного фундамента своими руками должно осуществляться с соблюдением прямых угловых стыков. Одна часть арматуры устанавливается в одну часть стены, а вторая во вторую. Для соединения стержней используется проволока. Так как некоторые варианты арматуры не поддаются сварке, да еще и под воздействием бетонного раствора, сварные швы быстро разрушаются.

    Предлагаем ознакомиться со схемой армирования ленточного фундамента своими руками:

    1. Установить в грунт стержни, длина которых равна глубине траншеи. Интервал между опалубкой и концом бруса 5 см, шаг арматуры не менее 40 см.

    2. На специальные опоры, расположенные на дне траншеи, укладываются первые ряды арматуры. Роль опор выполняет кирпич, уложенный на ребро.

    3. Два ряда арматуры закрепляются в вертикальном направлении перемычками. В местах их пересечения выполняется вязка или соединение сварочным аппаратом.

    Обратите внимание, что расстояние между наружными поверхностями основания и арматурой должно быть точно соблюдено. Для этих целей используйте кирпич. Стальные конструкции из арматуры не устанавливаются непосредственно на дно, так как есть риск коррозии и преждевременного повреждения фундамента.

    Не забудьте про устройство вентиляционных отверстий, повышающих амортизирующие характеристики, а также предохраняющих бетон от образования плесени и чрезмерного воздействия влаги.

    Армирование фундамента своими руками – пошаговая инструкция

    Особое внимание следует уделить процессу выбора арматуры. Если материал имеет маркировку «с», то он поддается сварке. При наличии маркировки «к» арматура не подвержена коррозии. При отсутствии разметки армирование для фундамента не нужно.

    Для того, чтобы сварить каркасную часть арматуры, необходимо иметь некоторый опыт работы со сварочным аппаратом. Если продолжительность армирования превышает двенадцать арматурных стержней, то сварку не производят.

    Для предотвращения повреждения арматуры под воздействием влаги, перепадов температур или коррозии под ней расположен защитный слой. Арматура устанавливается в фундамент так, чтобы не касаться грунта.

    Недостаточное количество арматуры, установленной в фундамент, приводит к его растрескиванию и быстрому разрушению.

    Существует несколько разновидностей арматуры. Первый вариант – арматура из стали. Он бывает двух видов – гладкий и рифленый. Первые используются для монтажа и не воспринимают нагрузки, а вторые – монтажные – обеспечивают хорошее сцепление с бетонным раствором и предотвращают растяжение фундамента.

    Перед армированием проверьте фурнитуру на предмет загрязнения или коррозии. Первоначально, после обустройства котлована или траншеи, поверхность засыпается песком и гравием. Эта подушка представляет собой амортизирующий слой, передающий вес всего здания на землю.

    Далее устанавливается опалубка и только после этого монтируется арматура. В процессе армирования уголков используются специальные технологии, предотвращающие их разрушение. Армирование выполняют двумя способами – н- и г-образным. Для этих целей используют зажимные элементы. На углах установка хомутов выполняется в несколько раз чаще, чем на обычных стыках. Используя эти способы организации армирования, можно добиться наиболее равномерного распределения нагрузки.

    Армирование ленточного фундамента своими руками видео:

    Возведению любого здания предшествуют проектные работы, в ходе которых определяются тип фундаментного основания и необходимое количество материалов для его возведения. Важной частью фундамента является арматурный каркас. Повышает прочность основания, гасит растягивающие и изгибающие нагрузки, а также препятствует образованию трещин. Для выполнения работ необходимо понимать, сколько арматуры необходимо для армирования ленточного фундамента, а также для столбчатого и плитного фундамента. Разберемся с особенностями расчетов.

       Расход арматуры на армирование ленточного фундамента

    Готовимся к расчету количества арматуры для фундамента – важные моменты

    При планировании строительства частного дома особое внимание следует уделить конструкции армирующей решетки, который воспринимает значительные нагрузки на фундамент. Квалифицированный проект электросети и использование оптимального сечения арматуры позволяет обеспечить необходимый запас прочности фундаментного основания, а также его долгий срок службы.

    • с помощью программных инструментов и онлайн-калькуляторов, которые выполняют расчеты клапана после ввода рабочих параметров;
    • выполнение расчетов вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрах решетки.

    Фундамент, воспринимающий нагрузку от массы здания и равномерно распределяющий ее по опорной поверхности грунта.

    Строительство зданий осуществляется на различных типах фундаментов :

    • лента
    • пластина
    • ;
    • столбчатый.

    Расчет арматуры для ленточного фундамента

    Перед началом расчетов следует разобраться в конструкции силового каркаса, который состоит из следующих элементов:

    • вертикальных и поперечных стержней, между которыми выдерживается равный интервал;
    • проволока вязальная, соединяющая продольно расположенные перемычки и вертикальные стержни;
    • 9Муфты 0007, обеспечивающие прочное соединение и удлинение арматурных стержней.

    Для каждого типа фундамента используется своя схема армирования фундамента, которая зависит от следующих факторов:

    • характеристики грунта;
    • габариты здания;
    • конструктивные особенности строения;
    • токовых нагрузок.

    Арматура с ребристой поверхностью, отличающаяся размером сечения :

    • ;
    • класс
    • уровень воспринимаемых нагрузок;
    • расположение в электросетях;
    • Стоимость
    • .

    Укладка арматуры в ленточный фундамент

    Для различных фундаментов на основании расчетов определяются следующие сведения:

    • количество арматуры для фундамента;
    • Ассортимент вертикальных и поперечных стержней;
    • общий вес арматурного каркаса;
    • способы крепления стальных стержней в силовой конструкции;
    • технология сборки сетки;
    • Шаг армирующих элементов
    • .

    Важно правильно выполнить расчет. Армирование для фундамента в этом случае обеспечит необходимый запас прочности. Мы рассмотрим, какие исходные данные нужны для расчетов, а также изучим методику выполнения расчетов для различных типов фундаментов.

    Расчет количества арматуры для ленточного фундамента

    Основание ленточного типа обеспечивает повышенную устойчивость зданий на различных грунтах. Конструкция представляет собой бетонную полосу, повторяющую контур здания и расположенную под капитальными стенами. Армирование стальной арматурой повышает прочностные характеристики бетонного основания и положительно влияет на его долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

    Исходные данные для выполнения расчетов :

    • длина и ширина основания фундамента;
    • отрезок железобетонной ленты;
    • интервал между элементами каркаса;
    • общее количество обвязочных ремней;
    • размер ячейки электросети.

      Сколько нужно арматуры для фундамента

    Рассмотрим порядок расчетов :

    1. Рассчитаем общую длину ленточного пути.
    2. Рассчитать количество элементов в ремнях.
    3. Определить метраж турников.
    4. Рассчитать потребность в вертикальных перекладинах.
    5. Рассчитать длину поперечных перемычек.
    6. Добавьте полученный материал.

    Зная общее количество стыковых секций, можно рассчитать потребность в вязальной проволоке.

    Расчет количества арматуры на фундамент плитного типа

    Фундамент плитного строения применяют для строительства жилых домов на пучинистых грунтах. Для обеспечения прочностных характеристик применяют арматурные стержни диаметром 10–12 мм. При увеличении массы построек диаметр стержней следует увеличить до 1,4–1,6 см.

    • пространственный каркас арматуры выполнен в два уровня;
    • соединение стержней осуществляется в виде квадратных ячеек со стороной 15–20 см;
    • Обвязка
    • выполняется отожженной проволокой в ​​каждой точке соединения.

     Схема армирования монолитной фундаментной плиты

    Для определения потребности в армировании выполните следующие операции :

    1. Определить количество горизонтальных стержней в каждом ярусе.
    2. Рассчитать общий метраж арматурных стержней, образующих ячейки.
    3. Добавьте общую длину вертикальных опор, соединяющих ярусы.

    Складывая полученные значения, получаем общую потребность в армировании. Зная количество стыков, нетрудно определить необходимый объем стальной проволоки.

    Как рассчитать арматуру на фундаменте столбчатого строения

    Фундаментный столбчатый тип широко применяется при строительстве различных зданий. Он состоит из железобетонных опор квадратного и круглого сечения, установленных в углах здания, а также в местах пересечения капитальных стен и внутренних перегородок. Для увеличения прочности опорных элементов применяют ребристые стержни сечением 1–1,2 см.

    • рама опорного элемента квадратного профиля образована из 4 стержней;
    • решетка железобетонная опора круглого сечения из трех стержней;
    • длина усиливающих элементов соответствует размерам опорной стойки;
    • поперечная обвязка каркаса опорной колонны выполнена с шагом 0,4-0,5 м

    Алгоритм расчета расхода арматуры фундамента

    1. Определить длину вертикальных стержней в одной опоре.
    2. Расчет метража элементов поперечной обрезки одного кадра.
    3. Рассчитайте общую длину путем сложения полученных значений.

    Умножая результат на количество опор, получаем общую длину арматуры.

    Как рассчитать арматуру для фундамента – пример расчетов

    В качестве примера рассмотрим, сколько нужно арматуры для фундамента 10х10, формируемого в виде монолитной железобетонной ленты.

    Для выполнения расчетов используем следующую информацию :

    • ширина основания 60 см, позволяет уложить в каждый пояс по 3 горизонтальных стержня;
    • 2 армирующих пояса соединены между собой вертикальными стержнями с интервалом 1 м.
    • для строения 10х10 м и глубины основания 0,8 м применяется арматура диаметром 10 мм.

     Расход арматуры для ленточного фундамента

    1. Определяем периметр фундамента здания, сложив длину стен – (10+10)х2=40 м.
    2. Рассчитываем количество горизонтальных элементов в одном поясе, умножая периметр на количество стержней в одном ярусе – 40х3=120 м.
    3. Общая длина продольных стержней определяется путем умножения полученного значения на количество ярусов 120х2 = 240 м.
    4. Рассчитываем количество вертикальных элементов установленных по 10 пар с каждой стороны 10х4х4 = 80 шт.
    5. Общая длина вертикальных стержней составит 80х0,8=64 м.
    6. Определяем длину перемычек размером по 0,6 м каждая, установленных на двух поясах (по 20 с каждой стороны) – 10х4х4х4,6 = 48 м.
    7. Прибавив длину арматурных стержней, получим общий метраж 240+64+48=352 м.

    Определить длину стальной проволоки несложно. Количество соединений, умноженное на длину одного отрезка провода, равное 20-30 см, даст нужный результат.

    Подведем итоги – насколько необходим расчет арматуры на фундамент

    При планировании строительства дома, бани или дачи определить потребность в арматуре своими руками несложно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
