Армирование ленточного фундамента – правила, схемы, инструкции!

Армирование ленточного фундамента значительно увеличивает его характеристики по прочности, позволяет создавать устойчивые конструкции при одновременном уменьшении веса.

Армирование ленточного фундамента

Расчеты арматуры и схемы армирования выполняются согласно положениям действующего СНиПа 52-01-2003. Документ имеет подробные требования   к расчетам, дает сноски на нормативные документы и своды правил.

СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. Файл для скачивания

СНиП 52-01-2003

Ленточный фундамент должен отвечать выдвигаемым требованиям по долговечности, надежности, устойчивости к различным климатическим факторам и механическим нагрузкам.

Содержание материала

• 1 Требования к бетону
• 2 Требования к арматуре
• 3 Требования к армированию
  • 3. 1 Цены на арматурную сетку
  • 3.2 Видео – Ручной станок для гибки арматуры, видеоинструкция
  • 3.3 Видео – Как гнуть арматуру. Работа на самодельном станке
• 4 Расчет количества и диаметра арматуры
• 5 Правила армирования ленточного фундамента
  • 5.1 Цены на вязальную проволоку
• 6 Как вязать арматурную сетку самостоятельно
• 7 Вязание арматуры при помощи специального приспособления
  • 7.1 Видео – Как вязать арматуру при помощи приспособления
• 8 Как вязать армированную сетку в траншее
• 9 Сваривание арматуры для армирования
• 10 Практические советы
  • 10.1 Видео – Армирование монолитных ленточных фундаментов неглубокого заложения
  • 10.2 Видео – Армирование фундамента своими руками

Требования к бетону

Главными характеристиками прочности бетонных конструкций является показатель сопротивления осевому сжатию (Rb,n), растяжению (Rbt,n) и поперечному излому. В зависимости от нормативных стандартных показателей бетона подбирается его конкретная марка и класс. С учетом ответственности конструкции могут использоваться поправочные коэффициенты надежности, которые колеблются от 1,0 до 1,5.

Эпюра изгибающих моментов

Требования к арматуре

Во время армирования ленточных фундаментов устанавливается вид и контролируемые значения качества арматуры. Стандартами допускается к применению горячекатаная строительная арматура периодического профиля, термически обработанная арматура или механически упрочненная арматура.

Строительная арматура

Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Кроме характеристик на растяжение, нормируется пластичность, стойкость к коррозии, свариваемость, устойчивость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушительных процессов.

Таблица классов арматуры и марок стали

Тип профиля	Класс	Диаметр, мм	Марка стали
Гладкий профиль	А1 (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
Периодический профиль	А2 (А300)	10-40, 40-80	Ст5сп, Ст5пс, 18Г2С
Периодический профиль	А3 (А400)	6-40, 6-22	35ГС, 35Г2С, 32Г2Рпс
Периодический профиль	А4 (А600)	10-18 (6-8), 10-32 (36-40)	80С, 20ХГ2Ц
Периодический профиль	А5 (А800)	10-32 (6-8), (36-40)	23Х2Г2Т
Периодический профиль	А6 (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р

Расчет ленточного фундамента производится в соответствии с рекомендациями ГОСТ 27751, рассчитываются показатели предельных нагруженных состояний по группам.

ГОСТ 27751 (страница 1)

ГОСТ 27751 (страница 2)

ГОСТ 27751 (страница 3)

ГОСТ 27751 (страница 4)

ГОСТ 27751 (страница 5)

ГОСТ 27751 (страница 6)

ГОСТ 27751 (страница 7)

К первой группе отнесены  состояния, приводящие к полной непригодности фундамента, ко второй группе отнесены состояния, приводящие к частичной потере устойчивости, затрудняющие нормальную и безопасную эксплуатацию зданий. По предельно допустимым состояниям второй группы производятся:

• расчеты по появлению первичных трещин на поверхности ленточного фундамента;
• расчеты по временному периоду увеличения образовавшихся трещин в бетонных конструкциях;
• расчеты по линейным деформациям ленточных фундаментов.

К основным показателям по устойчивости к деформации и прочности строительной арматуры относится максимальная прочность при растяжении или сжатии, определяемая в лабораторных условиях на специальных испытательных стендах. Технология и методы испытаний прописаны в государственных стандартах. В некоторых случаях производитель может пользоваться нормативно-технической документацией, разработанной предприятием. При этом нормативно-техническая документация должна в обязательном порядке утверждаться контролирующими органами.

Для бетонных конструкций эти значения могут ограничиваться максимальными показателями изменения линейности бетона. В качестве обобщенных показателей принимаются фактические диаграммы состояния арматуры при кратковременном одностороннем воздействии расчетных нормативных нагрузок. Характер диаграмм состояния строительной арматуры устанавливается с учетом ее конкретного вида и марки. Во время инженерного расчета армированного фундамента диаграмма состояний определяется после замены нормативных показателей фактическими.

Требования к армированию

Арматурный каркас – фото

1. Требования к размерам железобетонной конструкции. Геометрические размеры фундамента не должны препятствовать правильному пространственному размещению арматуры.
2. Защитный слой должен обеспечивать совместное сопротивление нагрузкам арматуры и бетона, предохранять от воздействия внешней среды и обеспечивать устойчивость конструкции.
3. Минимальное расстояние между отдельными стержнями арматуры должно гарантировать совместную работу ее с бетоном, позволять правильно стыковать и обеспечивать правильную технологическую заливку бетона.

Схема ленточного армированного фундамента

Для армирования можно использовать только качественную арматуру, вязание сеток выполняется с учетом расчетных проектных показателей. Отклонения от значений не могут выходить за поля допусков, регламентируемых СНиП 3.03.01. Специальные строительные мероприятия должны обеспечивать надежную фиксацию арматурной сетки согласно существующим правилам.

Арматурный каркас для ленточного фундамента

СНиП 3.03.01-87. Несущие и ограждающие конструкции. Строительные нормы и правила. Файл для скачивания

СНиП 3.03. 01

Во время загиба арматуры нужно пользоваться специальными приспособлениями, минимальный радиус изгиба зависит от диаметра и конкретных физических характеристик строительной арматуры.

Цены на арматурную сетку

арматурная сетка

Видео – Ручной станок для гибки арматуры, видеоинструкция

Видео – Как гнуть арматуру. Работа на самодельном станке

Арматура вставляется в опалубку, изготовление опалубки следует выполнять с учетом требований ГОСТа 25781 и ГОСТа 23478.

ФОРМЫ СТАЛЬНЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ. Технические условия. Файл для скачивания

ГОСТ 25781

Опалубка для возведения монолитных бетонных и железобетонных конструкций. Классификация и общие технические требования

ГОСТ 23478

Расчет количества и диаметра арматуры

Для ленточного фундамента бань применяется строительная арматура с периодическим профилем Ø 6÷12 мм.

Арматура периодического профиля Ø 10 мм

Действующие государственные нормативные акты регламентируют минимальное количество прутков в бетоне для придания ему максимальных характеристик прочности. Минимальное общее сечение продольных прутков арматуры не может составлять ≤ 0,1% площади сечения ленты фундамента. К примеру, если ленточный фундамент имеет сечение 12000×500 мм (площадь сечения равняется 600000 мм2), то общая площадь всех продольных прутков должна составлять не менее 600000×0,01%=600 мм2. На практике застройщики редко выдерживают этот показатель, учитывается еще и вес бани, характер грунтов и конкретная марка бетона. Эта расчетная величина может считаться ориентировочной, отклонения от рекомендованных значений не должно превышать ≈20% в меньшую сторону.

Количество арматуры вычисляют математически

Для расчета количества арматуры нужно знать площадь сечения ленты фундамента и площадь сечения арматурного прутка. Для облегчения выполнения подсчетов предлагаем вашему вниманию готовую таблицу.

[adrotate group=”5″]

	Число стержней
Диаметр, мм	1	2	3	4	5	6	7	8	9
6	28,3	57	85	113	141	170	198	226	254
8	50,3	101	151	201	251	302	352	402	453
10	76,5	157	236	314	393	471	550	628	707
12	113	226	339	452	565	679	792	905	1018
14	154	308	462	616	769	923	1077	11231	1385
16	201	402	603	804	1005	1206	1407	1608	1810
18	254,5	509	763	1018	1272	1527	1781	2036	2290
20	314,2	628	942	1256	1571	1885	2199	2513	2828

Теперь расчеты существенно облегчаются. К примеру, для армирования ленточного фундамента вы используете восемь рядов арматуры диаметром 10 мм. Согласно таблице общая площадь стержней равняется 628 мм. Такой каркас может работать с бетонной лентой глубиной 120 см и шириной 50 см. Несколько лишних квадратных миллиметров можно не принимать во внимание, они будут дополнительной страховкой на случай нарушения технологии вязки или изготовления некачественного бетона.

Кроме этих показателей нужно определиться с диаметрами стержней для фундаментов. Эти показатели зависят от многих составляющих, для упрощенных расчетов можно пользоваться предлагаемой таблицей.

Допустимые диаметры арматуры

При помощи этой таблицы можно без проблем подобрать рекомендуемый диаметр арматуры для ленточного фундамента.

Правила армирования ленточного фундамента

Существует несколько схем вязки арматуры, каждый застройщик может пользоваться наиболее удобной для себя. Выбор схемы нужно осуществлять с учетом размеров фундамента и его несущих характеристик.

Схемы вязки арматуры

Арматуру можно вязать отдельно, а потом готовые элементы конструкции опускать в траншею фундамента и соединять между собой, а можно сразу вязать в траншее. Оба способа почти равноценные, но есть небольшая разница. На земле все главные прямолинейные элементы можно делать самостоятельно, при работе в траншее обязателен помощник. Для вязки нужно изготовить специальный крючок, соединение выполняется мягкой проволокой диаметром ≈0,5 мм.

Вязка крючком арматуры

Вязка арматуры крючком

В некоторых статьях можно встретить советы во время вязки пользоваться ручной электрической дрелью – не обращайте на них внимания. Так могут писать те, кто понятия не имеет о работе.

Дрель с крючком

Во-первых, от дрели рука устанет намного больше и быстрее, чем от легкого крючка. Во-вторых, под ногами всегда будут путаться кабели, цепляться за торцы арматуры и т. д. В-третьих, не на всех строительных участках есть электрическая энергия. И, в-четвертых, у вас узлы из проволоки постоянно будут или недотянутыми или разорванными.

Для вязки арматуры применяется тонкая мягкая и проволока, а она имеет низкую прочность. Проволоку хорошо натягивайте, прочное связывание должно происходить за два–три оборота крючка. В противном случае намного понижается производительность труда и увеличивается утомляемость. Еще есть варианты сваривания арматуры, о них мы поговорим в следующем разделе статьи.

Проволока для вязки арматуры

Узел

Заводской крючок для вязания арматуры

Самодельный крючок для вязки арматуры

Цены на вязальную проволоку

вязальная проволока

Как вязать арматурную сетку самостоятельно

Мы уже выше говорили, что таким способом можно вязать арматуру на земле. Изготавливаются только прямолинейные участки сетки, углы привязываются уже после их опускания в траншею.

Шаг 1. Подготовьте куски арматуры. Стандартная длина прутков шесть метров, по возможности трогать их не нужно. Если вы опасаетесь, что с такой диной будет сложно работать – разрежьте их пополам.

Резка арматуры

Мы советуем начинать вязать арматуру для самого короткого участка ленточного фундамента, это даст возможность приобрести небольшой опыт и уже более уверенно справляться с длинными прутками. Резать их не рекомендуется, это увеличивает расход металла и понижает прочность фундамента. Размеры заготовок рассмотрим на примере ленточного фундамента высотой 120 см и шириной 40 см.

Арматура должна со всех сторон заливаться бетоном толщиной не менее 5 сантиметров. Это исходные условия. С учетом таких показателей чистые размеры арматурного каркаса должны составлять по высоте не более 110 см (минус 5 см с каждой стороны) и по ширине 30 см (минус 5 см с каждой стороны). Для вязки нужно прибавить по два сантиметра с каждой стороны на нахлест. Значит, заготовки для горизонтальных перемычек должны иметь длину 34 см, заготовки для вертикальных перемычек должны иметь длину 144 см. Но таким высоким каркас делать не стоит, достаточно иметь высоту 80 см.

Как правильно вязать арматуру

Шаг 2. Выберите ровную площадку, положите два длинных прутка, подровняйте их торцы.

Шаг 3. На расстоянии ≈ 20 см от торцов привяжите по обеим крайним сторонам горизонтальные распорки. Для вязки нужна проволока длиной примерно 20 сантиметров. Сложите ее вдвое, просуньте под местом связывания и затяните проволоку обыкновенным прокручиванием вязального крючка. Не переусердствуйте с усилием, проволока может не выдержать. Величина усилий скручивания определяется опытным путем.

Шаг 3. На расстоянии приблизительно 50 сантиметров привязывайте по очереди все оставшиеся горизонтальные распорки. Все готово – отложите конструкцию на свободное место и таким же образом сделайте еще один элемент каркаса. У вас получилась верхняя и нижняя часть, теперь нужно скрепить их вместе.

Шаг 4. Далее следует приспособить упоры для двух частей сетки, упереть их можно к любому предмету. Главное, чтобы связанные элементы занимали устойчивое боковое положение, расстояние между ними должно равняться высоте вязаной арматуры.

Вязка армокаркаса

Шаг 5. По торцам привязать по две вертикальные распорки, размеры вы уже знаете. Когда каркас стал уже более-менее напоминать готовое изделие – привязывайте все остальные куски. Не спешите, проверяйте все размеры. Хотя у вас заготовки и одинаковой длины, проверка размеров не повредит.

Шаг 6. По такому же алгоритму нужно на земле связать все прямые участки каркаса.

Шаг 7. Положите на дно траншеи фундамента подкладки высотой не менее пяти сантиметров, на них будут лежать нижние прутки сетки. Поставьте боковые подпорки, выставьте сетку в правильном положении.

Армирование (каркас установлен в опалубку)

Шаг 8. Снимите размеры непровязанных углов и стыков, заготовьте куски арматуры для соединения каркаса в единую конструкцию. Имейте в виду, что нахлест торцов арматуры должен быть не менее пятидесяти диаметров прутка.

Шаг 9. Привяжите нижний поворот, затем вертикальные стойки и к ним верхний. Проверьте расстояние армирования ко всем поверхностям опалубки.

Вязание арматуры в углах

Армирование готово, можно начинать заливку фундамента бетоном.

Вязание арматуры при помощи специального приспособления

Для изготовления приспособления вам понадобится несколько досок толщиной примерно 20 мм, качество пиломатериалов может быть произвольным. Изготовить шаблон нетрудно, а работу он упростит значительно.

[adrotate group=”5″]

Шаг 1. Отрежьте четыре доски по длине арматуры, соедините их по две на расстоянии шага вертикальных стоек. Должно получиться два одинаковых шаблона. Внимательно следите, чтобы разметка расстояния между рейками была одинаковой, в противном случае не будет вертикального положения соединительных элементов.

Шаг 2. Сделайте две вертикальные подпорки, высота подпорок должна отвечать высоте арматурной сетки. Подпорки должны иметь боковые угловые упоры, не позволяющие им опрокидываться. Все работы по вязке нужно проводить на ровной площадке. Проверьте устойчивость собранного приспособление, исключите вероятность его опрокидывания вовремя производства работ.

Шаг 3. Поставьте ноги упоров на две сбитые доски, две верхние доски установите на верхнюю полку упоров. Зафиксируйте их положение любым способом.

Схема вязки арматуры при помощи хомутов

У вас получился макет арматурной сетки, теперь работы можно выполнять быстро и без посторонней помощи. Установите на размеченные места подготовленные вертикальные распорки арматуры, предварительно при помощи гвоздей временно зафиксируйте их положение. На каждую горизонтальную металлическую перемычку поставьте пруток арматуры. Такую операцию следует повторить по всем сторонам каркаса. Проверьте их положение еще раз. Все правильно – берите проволоку и крючок и начинайте вязать. Приспособление целесообразно делать, если у вас есть много одинаковых участков сетки из арматуры.

Видео – Как вязать арматуру при помощи приспособления

Как вязать армированную сетку в траншее

Работать в траншее намного сложнее из-за стесненных условий. Нужно хорошо продумать схему вязания отдельных элементов, чтобы не пришлось потом ползать между прутками арматуры. Кроме того, самостоятельно связать сетку не получится, нужно работать с помощником.

Шаг 1. Положите на дно траншеи камни или кирпичи высотой не менее пяти сантиметров, они приподнимут металл от земли и позволят бетону со всех сторон закрыть арматуру. Расстояние между камнями должно равняться ширине сетки.

На фото – фиксатор для армокаркаса

Шаг 2. На камни нужно класть продольные прутки. Горизонтальные и вертикальные прутья должны уже быть порезаны по размерам, как их мерить мы уже рассказывали.

Шаг 3. Начинайте формировать скелет каркаса с одной стороны фундамента. Если вы предварительно привяжете к лежащим пруткам горизонтальные распорки, то работать будет легче. Помощник должен придерживать концы прутков до тех пор, пока они не зафиксируются в нужном положении.

Работ по армированию

Шаг 4. По очереди продолжайте вязать арматуру, расстояние между распорками должно составлять приблизительно пятьдесят сантиметров.

Шаг 5. По такому же алгоритму свяжите арматуру на всех прямолинейных участках фундаментной ленты.

Шаг 6. Проверьте размеры и пространственное положение каркаса, при необходимости нужно поправить положение и исключить прикосновения металлических частей к опалубке.

Армировка фундамента

Шаг 7. Теперь пора заняться углами фундамента. На картинке дан довольно сложный вариант вязания в углах, вы можете для себя придумать проще. Главное, чтобы соблюдалась длина нахлестов. И еще одно замечание. В углах фундамент работает не только на изгиб, но и на вертикальный разрыв. Эти усилия держат вертикальные прутки строительной арматуры, не забывайте их устанавливать. Для гарантии для этих целей можно использовать арматуру с большим диаметром.

Усиление углов арматурного каркаса

Схемы армирования

Сваривание арматуры для армирования

Нужно знать, что любая сварка ухудшает физические характеристики прочности арматуры, использовать этот метод следует только в крайних случаях.

Сваривание арматуры для армирования

Если все же приходится использовать сварку, то делайте все возможное, чтобы в одном месте накладывать минимальное количество швов, сдвиньте на несколько сантиметров шаг фиксации горизонтальных и вертикальных упоров. Во время сваривания точно выдерживайте оптимальные показатели силы тока и диаметр электродов. Металл в местах наложение шва не должен перегреваться.

Сварка арматуры – фото

И самое важное – для сваривания пригодна только специальная арматура, марки такой арматуры обозначаются буквой «С». Кстати, эта арматура существенно дороже обыкновенной.

Схема армирования ленточного фундамента

Практические советы

Есть несколько способов, с помощью которых можно ускорить и облегчить процесс вязки и при этом улучшить качество конструкции и уменьшить расход материалов.

Для распорок согните арматуру в виде буквы «П». Для этого можно за пару часов сделать элементарный станок, а пригодится он не только для гибки прутков. Для начала нужно согнуть один образец, проверить его размеры и только потом, используя образец в качестве шаблона, заготовить все соединения. Такие распорки намного легче вязать, они сразу держат нужный размер конструкции. Еще один плюс – сокращается расход дорогостоящего материала. На первый взгляд, экономия кажется несущественной, максимум десять сантиметров на одном соединении. Но если умножить десять сантиметров на количество штук и на цену арматуры, то получится очень «приятная» сумма.

Самодельный станок для гибки арматуры

Гнутая арматурная сетка

Для распорок можно использовать арматуру меньшего диаметра и необязательно дорогую строительную периодического профиля. Подойдут даже металлические прутки или катанка соответствующего диаметра.

Если у вас нет никакого опыта выполнения подобных работ, то лучше самостоятельно ее не делать. Наличие помощника намного облегчает процесс и делает его более безопасным.

По цене армированный фундамент значительно дороже обыкновенного, применяйте этот метод усиления архитектурных конструкций в крайних случаях. Есть много более дешевых способов для увеличения несущих характеристик ленточного фундамента. Правда, они не всегда могут использоваться, все зависит от особенностей проекта бани, характеристик грунтов и ландшафта.

Армирование ленточного фундамента. Использована несъемная опалубка

Армирование следует производить во всех частях фундамента, даже в средних перемычках для межкомнатных перегородок

Несколько слов можно сказать о предварительно нагруженном армировании. Это сложный метод, позволяющий значительно улучшить все показатели ленточного фундамента без увеличения количества арматуры. Сущность метода состоит в предварительном нагружении прутков усилиями противоположными тем, которые будут действовать на конструкцию во время эксплуатации фундамента. К примеру, если пруток будет работать на растяжение, то его предварительно сжимают и т. д.

[adrotate group=”5″]

Видео – Армирование монолитных ленточных фундаментов неглубокого заложения

Видео – Армирование фундамента своими руками

Как правильно вязать арматуру для фундамента + схема

Содержание статьи

• 1 Правила и схемы вязки арматуры
• 2 Ленточный фундамент
• 3 Плитный фундамент
• 4 Ростверк
• 5 Столбы и сваи

Чтобы самостоятельно сделать арматурный каркас для ленточного, столбчатого или свайного фундамента, сетку для плавающей плиты, необходимо научиться правильно вязать продольные и поперечные стыки стержней. Для этого достаточно самодельного или заводского крючка и знания схем расположения арматуры внутри бетонных конструкций.

Правила и схемы вязки арматуры

Наиболее полные рекомендации, как вязать вручную арматуру, приведены в пособии по проектированию от 2007 года НИИЖБ имени Гвоздева. Вязальная проволока должна соответствовать ГОСТ 3282 (выпускается с покрытием 0,2 – 6 мм и без него 0,16 – 10 мм), поскольку не всякая имеющаяся в хозяйстве домашнего мастера проволока после отжига становится мягкой, сохраняет прочностные характеристики.

Специалисты не рекомендуют применение пластиковых хомутов, так как при перемещении бетонов внутри опалубки соединения смещаются вместе со смесью. Для плитных фундаментов промышленность выпускает готовые сварные арматурные сетки, однако доставка их на объект обходится дороже, чем отдельных прутков.

Кроме того, торцы приходится усиливать П-образными элементами вручную. Поэтому для небольших объемов арматурных работ в индивидуальном строительстве вполне достаточно бухты вязальной проволоки, крючка и данной инструкции.

Технология, как правильно вязать арматуру, имеет следующую последовательность операций:

• от бухты отрезается кусок проволоки 20-25 см для диаметров стержней 8 – 16 мм;
• изгибается пополам, заводится под нахлест прутков по диагонали;
• жало крючка продевается в петлю;
• проволочный хомут натягивается;
• свободный край укладывается на ложе крючка;
• вращением жала инструмента создается скрутка в 3-4 оборота;
• после извлечения крючка свободные концы отгибаются внутрь каркаса;

Подобная технология подходит для всех фундаментов, отличаются лишь схемы расположения стержней внутри арматурных конструкций.

Важно! При использовании арматуры от 25 мм сварка стыков является обязательным условием. Связанные проволочными скрутками перекрестия в этом случае могут отламываться под тяжестью конструкционного материала.

Ленточный фундамент

Перед тем, как сделать каркас из арматуры для ленточного фундамента, необходимо учесть основные ошибки самостоятельных застройщиков:

• прямые прутки в углах соединены перехлестом;
• каркасы стоят на подбетонке на вертикальных стержнях;
• в сечении бетонной конструкции арматуры меньше 0,1%;
• не обеспечен боковой защитный слой, прутки соприкасаются на отдельных участках с опалубкой.

Нельзя армировать углы ленточного фундамента простым перехлестом прутков. Армирование производится по специальным схемам анкеровки, представленным ниже.

При армировании ленты следует учитывать особенности этого фундамента:

• при бетонировании МЗЛФ связать арматурный каркас можно внутри опалубки, используя стержни, хомуты и анкеры;
• ленты глубокого заложения армируются перед монтажом щитов, так как проникнуть внутрь опалубки не сложно;
• каркасы можно изготовить в пятне застройки, разместить их по месту в опалубку, после чего, усилить Г-образными или П-образными анкерами в углах;
• подбетонка снижает минимальный размер защитного слоя бетона у подошвы конструкции с 5 см до 2-3 см, для создания нижнего защитного слоя используются специальные пластиковые подставки – “стаканы”;
• при наращивании продольных прутков необходимо обеспечить нахлест от 20 диаметров арматуры, но не менее 25 см;
• запрещено укладывать нижний пояс на камни, кирпичи, обрезки арматуры, допускаются исключительно пластиковые или бетонные прокладки;
• соединения арматуры внахлест должны быть разнесены в разбежку, так чтобы в одном сечении не соединялось более половины сечения всей продольной арматуры.
• существует минимальный процент содержания арматуры в поперечном сечении ленточного фундамента, равный 0,1%;

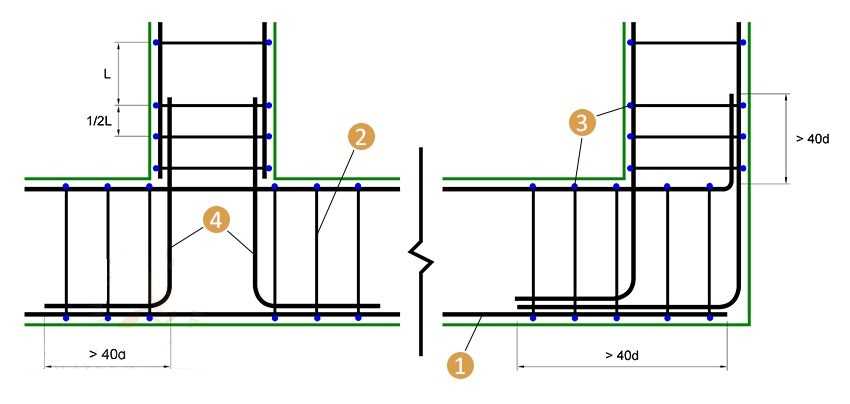

Схемы армирования углов ленточного фундамента.

Важно! Хомуты (поперечные горизонтальные и вертикальные прутки) необходимы в основном для придания каркасам необходимой пространственной геометрии. Поэтому арматура считается конструкционной, не испытывает нагрузок при эксплуатации. Диаметр принимается равным 6 и 8 мм для длины менее 80 см и более 80 см, соответственно.

Более подробная информация в статье: Схемы армирования ленточного фундамента.

Плитный фундамент

Поскольку плавающая плита считается самым дорогостоящим фундаментом, в средней части конструкции может использоваться разряженное армирование. Однако этот метод экономии материалов требует профессионального расчета в специальных программах. Поэтому индивидуальные застройщики чаще всего используют арматурные сетки с одинаковой ячейкой.

Правильно вязать арматуру в сетки не сложно, однако, не обладающие опытом и профильным образованием любители допускают ошибки:

Чтобы собрать арматурный каркас плиты, верхнюю сетку необходимо зафиксировать на некотором расстоянии над нижним поясом. Для этого применяются столики, лягушки, пауки, прочие элементы с отогнутыми лапками для опирания на нижние ячейки, полками, поддерживающими верхний слой.

Паук из арматуры диаметром 8 мм.

При изгибании арматуры на объекте запрещено нагревать прутки газосваркой. Должны использоваться гибочные станки или обоймы, обеспечивающие нужный радиус изгиба. В местах расположения несущих стен плитный фундамент усиливается дополнительной арматурой, т.е. шаг ячейки уменьшается вдвое.

В плитах с ребрами жесткости под несущими стенами располагаются каркасы по аналогии с ленточными фундаментами, ростверками. Их жестко связывают с сетками плиты, обеспечивают стандартные защитные слои бетона.

Более подробная информация в статье: Как правильно вязать арматуру для монолитной плиты.

Ростверк

Внешняя схожесть ростверка с ленточным фундаментом приводит к ошибкам самостоятельного армирования. Лента испытывает растяжения в подошве от сборных нагрузок коттеджа, в верхней части от вспучивания грунтов. На ростверк силы пучения не действуют никогда, поскольку он отделяется от земли сминаемым слоем пенополистирола или воздушным зазором 10 – 20 см. Однако здесь возникает изгибающий момент в вертикальном направлении в местах жесткого защемления стоек в балки.

Важно! Для ростверка недостаточно сделать стандартный каркас из обвязанных хомутами продольных стержней. Нужно дополнительно усилить верхний ряд возле колонн (сваи и столбы), весь нижний пояс.

Схема правильного армирования узла сопряжения ростверк/свая.

Рекомендации, как правильно вязать арматурные стыки, относятся только к стальным стержням. Не рекомендуется использовать в фундаментах композитную арматуру, которая при появлении растягивающих усилий вначале удлиняется, лишь затем начинает воспринимать нагрузки. Это чревато раскрытием трещин в подошве верхней части бетонных балок фундамента, из которых состоит ростверк.

Рекомендуем прочитать: Армирование ростверка свайного фундамента.

Столбы и сваи

Конструкция каркасов, использующихся в монолитных железобетонных столбах и сваях схожа с армопоясами ленты и ростверка. Форма сечения может быть нескольких типов:

• при использовании трубчатой опалубки можно сделать каркас квадратного или круглого сечения;
• если столбчатый фундамент заливается в щитовую опалубку, хомуты для связки вертикальных стержней имеют квадратную или прямоугольную форму.
• минимальное число продольных прутков в одном столбе или свае равно 4.

Вязка каркаса для сваи.

Нижняя часть бутобетонных столбов не армируется, так как прутки мешают укладывать внутрь опалубки камни крупного размера. Оголовки бутобетонного столба (1 м от устья) заливается товарным бетоном, армируется коротким каркасом.

На вертикальных стержнях отгибаются под прямым углом лапки для жесткой связки стоек с балками решетчатого ростверка. При этом часть из них должна быть привязана к нижнему поясу, оставшиеся – к верхнему.

Сделать каркас лучше всего самостоятельно, используя проволочные скрутки. В готовых изделиях, которые выпускаются для столбчатых фундаментов, буронабивных свай, все стыки сварные. Это обусловлено высокой технологичностью сварки в сравнении с проволочной обвязкой.

Рекомендуем прочитать: Армирование буронабивных свай.

Таким образом, правильно вязать арматурные сетки и каркасы можно самостоятельно в пятне застройки. Для каждого типа фундамента существуют нюансы, изменяются значения защитного слоя бетона. Самым сложным моментом традиционно является анкеровка углов, усиление зон продавливания, растяжения.

Учимся вязать арматуру под ленточный фундамент

Фундамент – основа всех фундаментов. Во всяком случае, что касается строительства. Если качество его заполнения будет неудовлетворительным, дом простоит недолго. Если вы собираетесь строить дом своими руками, не помешает узнать о том, как вязать арматуру под ленточный фундамент.

Почему именно этот вид? Дело в том, что это самый дешевый, а потому самый распространенный вид основы не только в нашей стране, но и во всем мире. К тому же он очень прочный, так что на нем можно возводить даже очень большие постройки.

Зачем вязать?

Известно, что некоторые строители при возведении домов применяют сварку армирующего основания. Мы настоятельно не рекомендуем этого делать. Почему? Дело в том, что любые сварочные работы в дальнейшем снижают механическую прочность металла.

Кроме того, места сварки очень подвержены коррозии. Учитывая, что любая строительная смесь для заливки фундаментов представляет собой смесь воды, цемента и наполнителей, потенциальная опасность этого метода становится очевидной. Итак, как вязать арматуру под ленточную основу?

Ручной режим

К сожалению, на многих отечественных стройках и по сей день используется методика ручной вязки арматуры. Конечно, этот способ доступен каждому и не требует особых финансовых затрат, но это небыстрый процесс, и квалификация рабочих здесь играет немалую роль.

Автоматика

Если вы думаете, как связать арматурный подленточный фундамент, то лучше всего купить специальную вязальную машину. Это не только значительно облегчит такого рода работу, но и ускорит ее выполнение в разы. Таким образом, спаривание одного сустава занимает всего пару секунд.

Кроме того, сам провод поставляется на сменных катушках, перезарядка которых занимает не более пары минут. Теперь рассмотрим, как вязать арматуру под ленточную основу.

Начало работы

Перед тем, как вязать арматуру под ленточный фундамент, необходимо осмотреть ее на наличие механических повреждений и крупных очагов коррозии.

Не думайте, что мы слишком придирчивы к незначительным аспектам: дело в том, что армирующая основа с очагами коррозии является потенциально опасным элементом, из-за которого в долгосрочной перспективе может разрушиться вся конструкция.

Работа по вязанию осуществляется в строго определенной последовательности. Подготовленные клапаны для подачи. После этого ее подводят к месту установки, выравнивают, доводят до проектного положения и вяжут. Кстати, с каким шагом вяжется арматура? Обычно длина перекрытия должна быть не менее 250 мм.

Перед вязким армирующим основанием повторно осматривают, очищают металлической щеткой и при необходимости выравнивают молотком.

Ставим арматуру в опалубку

Это самый ответственный этап. За подготовку и крепление арматуры отвечают как минимум два человека. Устанавливают и фиксируют в нужном положении три человека. Если сборка ведется в траншеях или траншеях, армирующее основание подается через траверсы или лотки.

Вот так готовится и вяжется арматура под ленточный фундамент.

Расчет ленточного фундамента

Справка

Введите необходимые размеры в миллиметрах

X – ширина фундамента
Y – длина основания
A – толщина фундамента
H – высота фундамента C – расстояние от оси перемычки
9000

А – толщина фундамента
Н – высота фундамента
S – шаг между соединениями
Г – горизонтальные ряды
вертикальные стержни 900

6 Z

– Шатуны

Необходимое количество цемента для изготовления одного кубометра бетона в каждом конкретном случае разное.

Зависит от марки цемента, желаемой марки получаемого бетона, размера и пропорций наполнителей.
Указано в мешках.

Не нужно повторять, насколько важен проект дома, чтобы рассчитать количество стройматериалов для фундамента дома.
Потому что стоимость монолитного фундамента доходит до третьей стоимости дома.

Данная услуга облегчит планировку и расчет цокольного этажа дома. Помогите рассчитать количество бетона, арматуры, опалубочных щитов для устройства ленточного фундамента.

Чему вы можете научиться:

Площадь фундамента (Например, для определения количества гидроизоляции для покрытия готового фундамента)
Количество бетона для фундамента и плит перекрытия или заливки цокольного этажа (вот тут будет весело, когда из-за элементарных ошибок в умножении не хватает бетона)

Арматура – количество створок, автоматический расчет веса исходя из ее длины и диаметра
Площадь опалубки и количество бруса в кубометрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции подвала) и боковых поверхностей и основания
Добавлен расчет стоимости строительных материалов фундамента.

Эта же программа нарисует план фундамента.
Надеюсь, сервис будет полезен и тем, кто строит фундамент своими руками, и профессионалам-строителям.

Состав бетона

Пропорция и количество цемента, песка и гравия для изготовления бетона указаны по умолчанию в соответствии с рекомендациями производителей цемента.

Так же, как цена цемента, песка, щебня.

Однако состав товарного бетона сильно зависит от размера фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а качество цемента с повышенной влажностью ухудшается быстрее.

Обратите внимание, что стоимость песка и щебня указана в программе за 1 тонну. Продавцы также объявили цену за кубометр песка, щебня или гравия.

Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьера.
1 кубометр песка весит 1200-1700 кг, в среднем – 1500 кг.
