пластиковая, металлическая, инструкция по монтажу

Установка водосточной системы позволяет минимизировать негативное воздействие атмосферных осадков, талой и дождевой воды с крыши  на фасад, фундамент здания, не дает скапливаться излишкам влаги на прилегающей к зданию территории.

Современные водостоки – эстетичные конструкции, гармонично вписывающиеся в архитектуру дома, визуально отделяющие кровлю от фасада строения.

Производственный холдинг ТехноНИКОЛЬ (Россия), входит в пятерку крупнейших производителей Европы, занимающихся выпуском материалов для кровли, звуковой, тепловой и гидроизоляции. На отечественный рынок стройматериалов компания поставляет водосточные системы из пластика и металла.

Полимерный водосток – собственная разработка компании. Изготавливается в соответствии с европейскими стандартами качества. Водосточная конструкция из металла, по утверждению самого производителя – оптимальный вариант для малоэтажного коттеджного строительства. Выпускается по ГОСТ 30244-94.

Монтаж конструкции водоотведения позволяет решить ряд важных задач:

1. предотвратить разрушение фундамента;
2. минимизировать попадание воды на отделочные материалы фасада, кладочные швы;
3. защитить участок от излишков влаги.

[stextbox id=»3_na_zam»]Дом, оборудованный системой водоотлива, прослужит гораздо дольше здания без водослива.[/stextbox]

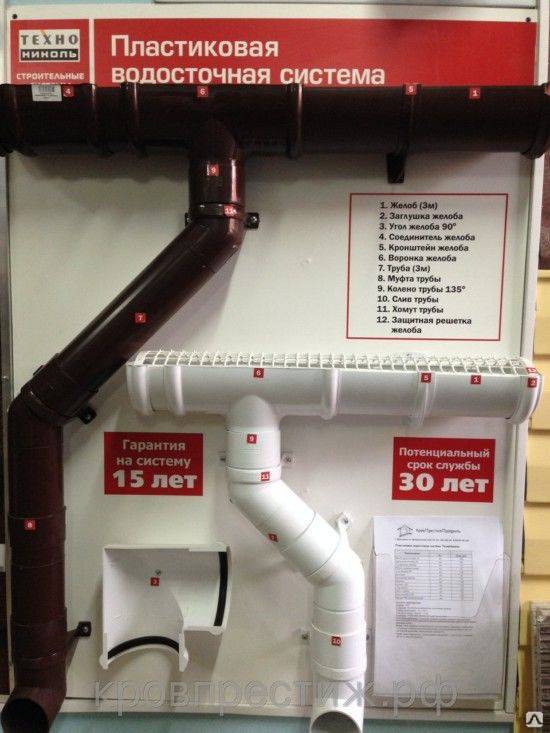

Пластиковая (ПВХ)

Основное назначение – загородное малоэтажное строительство. Эффективно собирает с крыши дождевую и талую воду, отводит  ее от основания здания, предотвращает появление на фасаде грязных потеков.

Для изготовления используется качественный поливинилхлорид (ПВХ). Выпускается коричневого и белого цвета. В комплект поставки входят следующие элементы:

• Желоба длиной 1,5 и 3 метра. Имеют полукруглую форму, служат для сбора воды, стекающей с поверхности крыши. Монтируются под определенным уклоном.
• Соединительные, угловые желоба, заглушки – предназначены для объединения желобов в единую конструкцию.
• Защитные решетки. Предотвращают попадание в систему мусора, посторонних предметов.
• Трубы диаметром 80 см.
• Усиленные кронштейны, хомуты. С их помощью производиться крепление конструкции к основанию, как правило, к специальной доске.
• Дополнительные комплектующие, позволяющие произвести сборку водостока сложной конфигурации.

Преимущества конструкции

1. Легкость. Система изготовлена из легких деталей, поэтому не создает большой дополнительной нагрузки на карниз.
2. Климатическая устойчивость. Эксплуатация допускается в температурном диапазоне от -50 до + 50 градусов, что позволяет водосток даже в климатических условиях Крайнего Севера.
3. Абсолютная герметичность. Достигается за счет наличия резиновых уплотнителей и замкового соединения изделий.
4. Простой монтаж. Легко монтируется на любую кровлю, независимо от сложности ее конфигурации.
5. Не подвержена воздействию ультрафиолета и коррозии.
6. Универсальность. Заключается в возможности монтажа как на уже эксплуатируемую кровлю, так и только создаваемую.
7. Гарантийный срок службы 30 лет.

Металлическая система

Для изготовления основных элементов используется оцинкованная сталь толщиной 0,5 мм. по отношению к конструкциям, которые, которые эксплуатируются в неблагоприятных условиях, важной составляющей является внешнее покрытие.

Данную систему от сквозной коррозии защищает двухстороннее покрытие из полиуретана.

Преимущественные характеристики

• Конструктивная проработка элементов, оригинальность конструкции обеспечивают полную  сопряженность труб и желобов, за счет чего достигается отличная герметичность, минимизируется возможность повреждения слоя полиуретана при проведении монтажных работ.
• Наличие соединителя, позволяющего устанавливать кронштейны без дополнительных «выступов», внешний угол округлой формы, воронка, которая в точности повторяет форму водосборной емкости – выгодно отличают данную систему от аналогичной продукции от других производителей, придают ей эстетичности, без потери максимальной функциональности.
• Легкость монтажа. Смонтировать водосток можно самостоятельно, придерживаясь инструкции производителя. Минимальное количество кронштейнов и деталей соединения способствуют осуществлению быстрой установки.
• Все элементы упакованы в полиэтиленовые рукава, что защищает их от внешних повреждений при хранении и транспортировке, неблагоприятного воздействия внешних факторов.
• Полиуретановое покрытие обеспечивает надежную защиту деталей от разрушительного воздействия ультрафиолетового излучения, атмосферных осадков и погодных условий.

В комплект поставки входят:

1. желоб водосточный и соединительный;
2. усиленный крепежный кронштейн;
3. внешний прямой и регулируемый на 150 градусов угол;
4. внутренний угол на 90 градусов;
5. воронка;
6. универсальная заглушка;
7. труба диаметром 90 мм, длиной 1 и 3 метра;
8. соединительное колено и отвод трубы;
9. хомут, для фиксации труб и специальный крепежный элемент, с помощью которого хомут закрепляется к фасаду здания.

[stextbox id=»2_znat»]Чтобы точно определить, сколько именно потребуется труб, желобов, соединительных комплектующих, поможет предварительно составленная подробная схема, в которой будет отражена конфигурация и общая протяженность водостока. [/stextbox]

Особенности правильного монтажа

Главными принципами установки являются следующие аспекты:

• угол наклона емкости для сбора воды должен быть порядка 3,5 мм/п.м;
• попадание воды с капельника в центр водосборной емкости;
• вылет крюка должен располагаться на 1 см ниже условной линии продолжения кровли.

Производитель предлагает три варианта монтажа:

1. К лобовой доске.
2. К стропилам, на этапе создания кровли, с помощью прямого удлиненного кронштейна.
3. Поворотный способ крепления, если монтаж кровли уже закончен.

Сам монтаж конструкции водоотведения рекомендуется проводить в следующем порядке:

• Определяются места расположения воронок и сделав от них отступ в 10-15 см. монтируют кронштейн желоба, при этом необходимо учитывать кратность его длины, 1,5 или 3 метра.
• По углам карниза закрепляют кронштейны и натягивают между ними шпагат.
• По линии осуществляют крепление кронштейнов с шагом 0,6 м.
• До обозначенной линии внутрь воронки вставляется желоб и фиксируется с помощью специальной защелки, при этом необходимо придерживаться направления «изнутри-наружу» или от фасада к внешней стороне емкости для сбора воды.
• С использованием соединительных желобов осуществляют установку основных, начиная от приемной воронки.
• Выполняют установку внешней заглушки и фиксируют ее с помощью замкового соединения.
• Монтируют трубы, используя для этого специальные хомуты, предварительно закрепленные к стене. Друг с другом трубы соединяются с помощью муфт.
• На последнем этапе на смонтированные трубы устанавливают водосливы.

Заключение

Правильно смонтированная система водоотведения ТехноНИКОЛЬ прослужит долго, не теряя своей эффективной функциональности и привлекательного внешнего вида.
