Винтовые сваи установка: Монтаж винтовых свай своими руками: видео, технология, инструкция

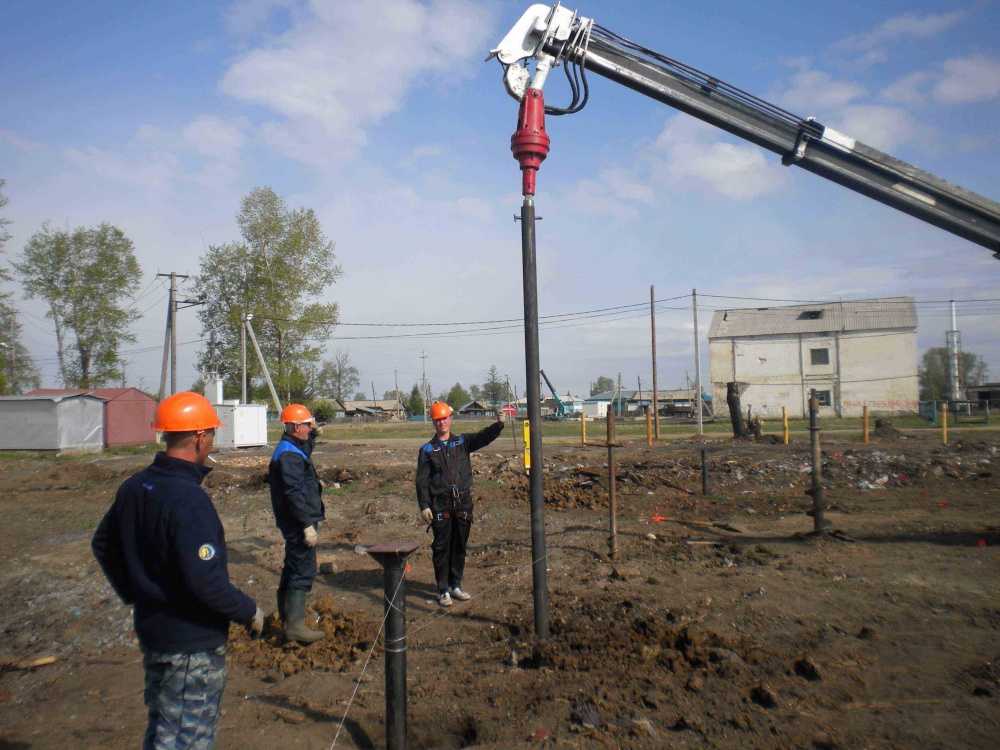

Как происходит механический монтаж свай

Установка свай с использованием механизированных способов намного превосходит по эффективности ручной труд. Благодаря применению специализированной техники обеспечивает возможность возведения свайного фундамента на участках со сложным рельефом, слабыми и пучинистыми или слишком плотными грунтами. Такой способ монтажа позволяет строить пирсы, мосты, прочие сооружения на воде.

При использовании больших по диаметру свай, которые опускаются на значительную глубину, необходимо использование специализированного оборудования, т.к. средства малой механизации и ручные усилия бесполезны.

Какая техника используется для механизированного монтажа винтовых свай?

Автоматизация процесса обусловлена использованием специальных буровых установок с гидравлическим вращателем, что позволяет эффективно погружать сваи в грунт любой плотности. В зависимости от его несущей способности и веса буровой установки предусматривается ее перемещение на гусеничном или пневмоколесном ходу.

Для качественного выполнения работ предусматривается использование техники, способной развить крутящий момент до 204 кН и более, что подходит для вечномерзлых и каменистых грунтов. К такой технике относятся:

• Экскаваторы и миниэкскаваторы на колесном и гусеничном ходу;
• Автомобили с разным навесным оборудованием;
• Специальные буровые установки.

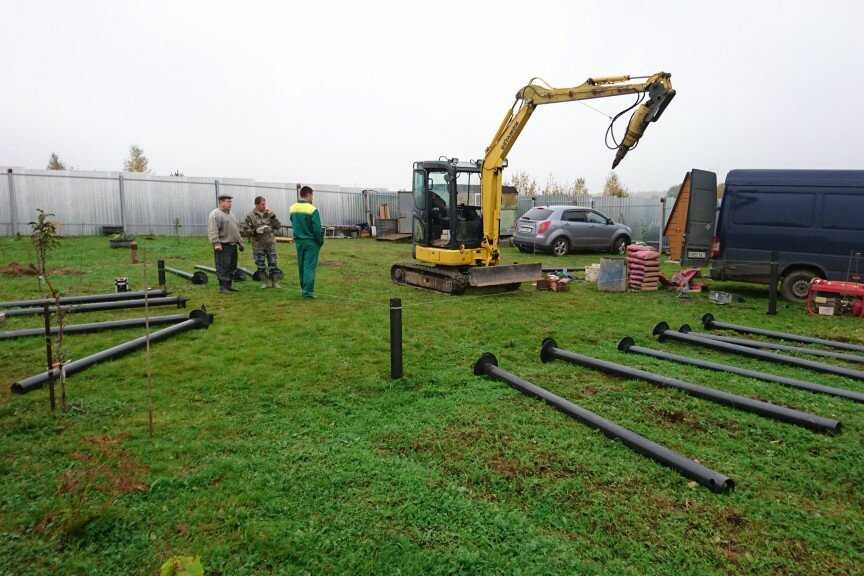

Экскаваторы и миниэкскаваторы – это компактная техника, которая используется на ограниченных по площади территориях. Машины большего размера предназначены для монтажа свай значительной длины и диаметра. Буровые установки ориентированы на использование в условиях каменистых грунтов, скальных пород, вечной мерзлоты. Оборудование с телескопической стрелой используется преимущественно в водных зонах и на участках с плотной застройкой. При использовании телескопической стрелы можно сократить временные затраты на строительство, т.к. технике не нужно менять местоположение для закручивания каждой последующей сваи.

С одного места стоянки обеспечивается доступ к целому свайному полю.

Что представляет собой механизированный монтаж винтовых свай?

В отличие от ручного монтажа, механизированный способ имеет ряд преимуществ:

• высокая скорость, отсутствие дополнительных земляных работ;
• соблюдение технологии установки;
• производство работ в любое время года;
• точность погружения сваи на установленную проектом глубину;
• возможность не снимать верхний растительный слой перед монтажом;
• строгая вертикальность.

Эти преимущества не позволят свае изменить проектное положение в процессе эксплуатации, поэтому не появится перекос фундамента, который в будущем может привести к деформациям или разрушению здания.

Специальные компактные устройства «сваекруты» используются в тех местах, где не может проехать техника. Но в таком случае всегда проверяют возможность использования телескопической стрелы, что более эффективно и безопасно.

Монтаж винтовых свай вручную

Услуги

• Главная
• Статьи
• Монтаж винтовых свай вручную

Монтаж винтовых свай вручную

Монтаж винтовых свай может производиться как механическим способом, так и вручную. Установка винтовых свай вручную применяется в том случае, если закручивать винтовые сваи с помощью спецтехники невозможно. Это может быть не выгодно экономически, а может быть затруднен доступ тяжелой спецтехники.

Как правило, монтаж винтовых свай вручную осуществляют тогда, когда ставят основание для небольших построек, которые располагаются за городом. Это могут быть беседки, бани, заборы, летние кухни, причалы и прочие конструкции.

Также часто ручную установку свай предпочитаю тогда, когда поблизости располагаются какие-либо строения. Выбор ручного или механического способа установки определяют по сметам каждого варианта. Даже когда есть возможность в монтаже свай с помощью спецтехники, установка свай вручную стоит, как правило, меньше, особенно, если количество свай составляет менее десяти.

Технология установки свай вручную

1. В заранее отмеченную точку вертикально производят установку свай.
2. Вовнутрь технологического отверстия сваи ставят лом или же стальной прут. После этого рычаг, который получился, наращивают за счет трубы, которая имеет длину от двух с половиной метра и больше.
3. Один человек держит и направляет ствол скважины строго вертикально. Ещё два человека берутся за рычаг и толкают его вокруг ствола, производя закручивание сваи.

Ручным способом свая погружается в грунт на 192 миллиметра за один оборот. При условии хорошего грунта и погоды, одна сваи устанавливается максимум за пятнадцать минут.

Если при завинчивании в грунт свая перестает погружаться, то этого говорит о том, что она достигла прочного слоя. Такая свая будет надежно держать фундамент. При этом важно, чтоб она остановилась ниже уровня промерзания земли.

Монтаж винтовых свай вручную цена

Стоимость установки винтовых свай вручную зависит от многих факторов. При расчете стоимости учитывают цену самой сваи, её установку, количество свай. Также может учитываться цена на пробное бурение и расчет свайного поля.

Компания «Сваисад» осуществляет монтаж винтовых свай вручную в СПб. Мы предлагаем установку свай на участках любой сложности. Всего за день наши специалисты произведут установку свайного фундамента вручную. Если у Вас есть вопросы, или Вы желаете узнать примерную цену на установку свай – звоните нам, мы рассчитаем для Вас стоимость наших услуг, произведем быструю и качественную установку свай.

Другие статьи:

Испытание свай статической нагрузкой

Пробное бурение для винтовых свай в СПб

Буронабивные сваи для дома из бруса

Расчет фундамента на винтовых сваях

Возврат к списку

Потенциальные преимущества и ограничения винтовых свай и винтовых анкеров

Инженеры иногда спрашивают: «Каковы потенциальные преимущества использования винтовых свай или винтовых анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что это может быть хорошим местом, чтобы дать несколько коротких и простых ответов.

Потенциальные преимущества использования винтовых свай и винтовых анкеров

A1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с использованием обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера. Нет необходимости в мобилизации спецтехники, например, крана с отбойным молотком или большой буровой установки. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут реагировать и быть на месте быстро. Обычно требуется только оператор и один рабочий. Большие грузоподъемности можно получить, используя относительно небольшое монтажное оборудование.

Скорость установки обычно составляет от 6 до 10 об/мин, что означает, что установка занимает всего около 30 секунд. для продвижения винтовой сваи или винтового анкера на фут или около 5 мин. на 10 футов длины. В зависимости от используемой удлинительной секции бригада может присоединить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка на 50 футов займет всего от 30 до 40 минут. Установка не зависит от погодных условий, при этом большинство установок работает даже в маргинальных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что могут быть нагружены сразу после установки. Нет необходимости ждать, пока бетон или раствор затвердеют, или, в случае с забивными сваями, не нужно ждать, пока рассеется избыточное поровое давление воды. Это может быть важно для некоторых проектов, например аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная несущая способность винтовых свай и винтовых анкеров будет увеличиваться со временем в результате эффектов старения и тиксотропии. Это означает, что емкость сразу после установки фактически может быть несколько ниже, чем емкость, выдержанная в течение длительного времени, которая является консервативной.

А3. Минимальное нарушение строительной площадки

По сравнению с большинством других видов строительных работ, связанных с установкой забивных свай, буровых стволов или других систем анкеровки, установка винтовых свай и винтовых анкеров практически не нарушает стройплощадку. В частности, установка винтовых свай и винтовых анкеров обычно не приводит к резке грунта. Это поддерживает чистоту на площадке, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальную вибрацию, что может быть важно для некоторых проектов, чувствительных к строительным вибрациям. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также минимально разрушают соседние конструкции. В случае модернизации или восстановления существующие конструкции часто можно использовать, пока устанавливаются винтовые сваи или винтовые анкеры. Поскольку они не производят разрезов почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка несущей способности во время установки

Одной из наиболее важных особенностей винтовых свай и спиральных анкеров является проверка несущей способности во время установки. В некотором отношении это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки. Это возможно с помощью встроенного в линию устройства измерения крутящего момента, которое измеряет крутящий момент при установке по мере продвижения сваи/анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом при установке и грузоподъемностью, а это означает, что инженеры могут немедленно проверить грузоподъемность. В большинстве проектов соотношение крутящего момента и мощности проверяется нагрузочными испытаниями на месте.

Мониторинг крутящего момента при установке также означает, что можно проверить состояние грунта в каждом месте установки и оценить его изменчивость. Контролируя крутящий момент при установке, можно добиться требуемой грузоподъемности за счет более глубокого заглубления в более качественный грунт или использования другой геометрии сваи/анкера. Крутящий момент при установке часто используется как часть допустимых критериев заделки, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на площадках с ограниченным доступом

Винтовые сваи и винтовые анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию, как правило, высоки, а другие вспомогательные строительные услуги ограничены или могут быть недоступны. Некоторые участки проекта перегружены или имеют ограниченный доступ для строительной техники. В проектах, связанных с модернизацией, может быть мало места для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и спиральные анкеры могут быть изготовлены как модульные системы, состоящие из ведущих секций и дополнительных секций, они идеально подходят для ситуаций с низкой высотой или ограниченным доступом.

А6. Установка в условиях высокого уровня грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют земляных работ для установки. В тех случаях, когда они используются для укрепления существующей конструкции, может потребоваться неглубокая выемка грунта для обнажения существующего фундамента. Трудности, часто возникающие при неглубоких грунтовых водах на строительных площадках, обычно практически не влияют на установку винтовых свай и винтовых анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод, а также снижает затраты.

А7. Простая установка на бетонном основании

Хотя обычно винтовые сваи и винтовые анкеры устанавливаются вертикально, на самом деле их можно устанавливать практически в любом положении в соответствии с потребностями проекта. Установка на тесто, например, для обеспечения дополнительной устойчивости к боковой нагрузке, проста. В проектах по подпорке грунта даже горизонтальная установка винтовых анкеров может быть выполнена без особых трудностей.

А8. Простые модификации поля для увеличения грузоподъемности

Одной из других уникальных особенностей винтовых свай и винтовых анкеров, которая делает их очень универсальными, является возможность быстрого изменения конфигурации винтовых элементов для увеличения несущей способности. Частично это достигается за счет модульного характера технологии. Добавление удлинительных секций с дополнительными спиральными пластинами и/или спиральными пластинами большего диаметра очень просто и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применения на грунтах и ​​нагрузках

Винтовые сваи и винтовые анкеры могут быть установлены в широком диапазоне грунтовых условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков. Расчетные нагрузки имеют очень широкий диапазон в зависимости от потребностей проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след – устойчивая технология

Многие производители винтовых свай и винтовых анкеров используют при изготовлении высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и винтовые анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и использовать повторно практически без изменения целостности конструкции. Это сильно отличается от забивной сваи, просверленного ствола или залитого цементом анкера, от которых часто просто отказываются. Некоторые винтовые сваи стояли несколько лет, были сняты и повторно использованы на другом участке.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки по мере необходимости в соответствии с условиями площадки и проектными требованиями.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и винтовые анкеры предоставляют инженеру еще один инструмент в своем наборе инструментов для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторые ограничения.

Л1. Предельные условия грунта

Винтовые сваи и винтовые анкеры, как правило, ограничиваются установкой в ​​грунтах, максимальный размер зерна которых составляет менее 60% шага спирали. Для типичного шага в 3 дюйма это означает максимальный размер зерна около 1 3/4 дюйма или средний гравий. Винтовые сваи и винтовые анкеры, как правило, не будут правильно продвигаться по отложениям гравия и булыжника; их просто не следует использовать. Они также не пригодны для горных пород, хотя в некоторых случаях может быть возможно продвигать свинцовую спиральную пластину, чтобы она опиралась на первые несколько дюймов выветрившейся породы, например, в профилях остаточной почвы.

Л2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров имеет важное значение для работы. Оборудование, используемое Подрядчиком, должно выбираться с учетом ожидаемых условий грунта в проекте, конкретной геометрии, выбранной для работы, и ожидаемого максимального крутящего момента при установке. Негабаритное оборудование будет ограничивать надлежащую предварительную и окончательную установку. Общее эмпирическое правило заключается в том, что вес машины должен составлять около 1/2 тонны на 1000 футо-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый в проекте, составляет 6500 футо-фунтов, машина должна иметь минимальный вес около 3 1/4 тонны.

Л3. Конструктивные ограничения

Все винтовые и спиральные анкеры имеют структурные ограничения, указанные производителем. Это иногда называют «рейтингом крутящего момента». Это означает, что существует предел величины крутящего момента, который следует приложить к винтовой свае или винтовому анкеру, прежде чем будет нарушена целостность конструкции. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент. В случае, когда во время установки достигается повторяющийся предельный крутящий момент, а требования к установке не соблюдаются, необходимо использовать другую конфигурацию винтовых свай или винтовых анкеров.

Услуги фундамента с винтовыми сваями и анкерными сваями рядом с вами

В UMA, , мы предоставляем решения по ремонту фундамента, включая винтовые сваи, клиентам в юго-восточном и среднеатлантическом регионах. Винтовой пирс имеет множество применений и может использоваться для ремонта существующих фундаментов или поддержки новых. Наши геотехнические подрядчики обучены установке винтовых свай без воздействия на окружающую среду. А с нашими обширными знаниями о почве мы можем убедиться, что ваш проект стабилен и безопасен для продолжения строительства, будь то в коммерческих, промышленных или жилых целях. Если вам нужен винтовой свайный фундамент, свяжитесь с нашей командой сегодня, чтобы узнать больше!

Когда дело доходит до винтовых свайных фундаментов, подрядчики UMA обладают знаниями и практическим опытом, необходимыми для безупречного выполнения вашего проекта.   Но вам может быть интересно, как именно работает установка винтовой сваи?

Для восстановления конструкции спиральные анкеры ввинчиваются в землю в пролетах или секциях винтовых свай, оказывая сопротивление спирали на конце сваи. После установки их можно механически прикрепить к фундаменту, что позволяет оператору поддерживать и/или поднимать прикрепленный фундамент. Затем с расчетным интервалом устанавливаются винтовые сваи, чтобы обеспечить равномерное распределение нагрузки на конструкцию.

Спиральные анкеры могут быть установлены в местах с ограниченным доступом из-за их размера и простоты установки. Этот метод глубокого заложения сокращает время и неудобства, связанные с земляными работами, и позволяет легко передавать нагрузку конструкции на поддерживающие грунты. Заполните онлайн-форму, чтобы получить бесплатное предложение по фундаменту на винтовых сваях уже сегодня!

Посмотреть проекты

Наиболее распространенные области применения спиральных анкеров

Мы часто используем спиральные анкеры в промышленных, коммерческих и жилых проектах, поскольку они просты в установке и очень эффективны. Here are the most common uses of helical piles:

• Structural underpinning
• New construction in unstable soil
• Tiebacks for slope stabilization
• In place of caissons, driven piles, or micropiles
• & more



Мы часто используем винтовые анкеры для стабилизации откосов, чтобы обеспечить устойчивость откосов. Для этого сваи ввинчиваются в линию разлома, а затем прикрепляются к подпорной стене. При структурном подкреплении винтовые сваи размещаются под открытыми разрушенными фундаментами, а затем поднимаются на требуемую высоту. Для получения дополнительной информации о винтовых сваях или других методах ремонта фундамента свяжитесь с нами сегодня!

Получите бесплатное предложение по фундаменту на спиральных сваях уже сегодня!

Винтовые сваи — надежное и эффективное решение для укрепления фундамента.
