1. Виды расшивки швов и их назначение?
Рисунок: 10
Форма обработки швов кирпичной кладки: а — пустошовка, б — вподрезку. в — под расшивку
В кирпичной кладке
все швы необходимо полностью заполнять
раствором. Это повышает прочность и
теплозащитные свойства конструкции.
На
лицевой поверхности кирпичных стен,
предназначенных под оштукатуривание,
швы на глубину 10…15 мм раствором не
заполняют. Такая кладка, называемая
пустошовкой (рис. 10, а), способствует
прочному сцеплению со слоем
штукатурки.
Лицевые швы стен,
не подлежащих оштукатуриванию,
заполняют раствором вровень с
поверхностью. Такая кладка, когда
излишки раствора в наружных швах
подрезают кельмой, называется вподрезку
(рис. 10, б).

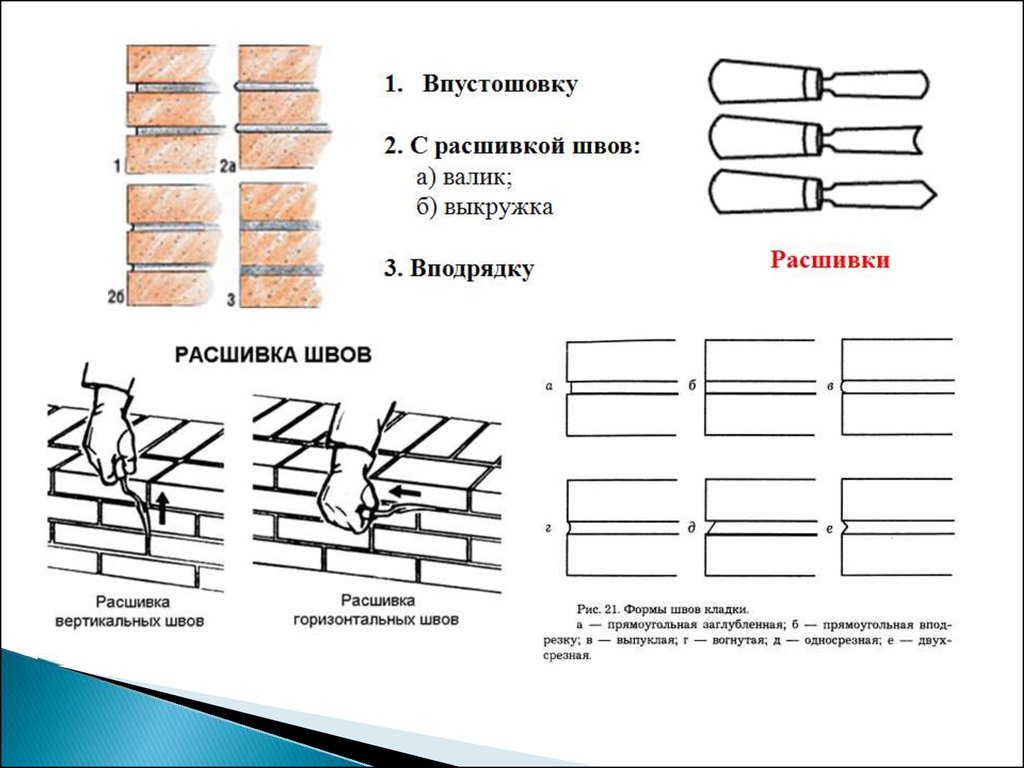

При кладке под расшивку
(рис. 10, в) швы на лицевой поверхности
обрабатывают специальным инструментом
— расшивкой. Такая обработка, уплотняющая
швы, улучшает декоративные качества
неоштукатуренных кирпичных стен.
Система перевязки
— это порядок укладки кирпичей (камней) относительно друг друга. Она должна соответствовать правилам разрезки кладки.
При кладке различают
перевязку вертикальных, продольных
и поперечных швов. Продольные швы
перевязывают для того, чтобы кладка
не расслаивалась вдоль стены на более
тонкие стенки и чтобы напряжения в
кладке от нагрузки равномерно
распределялись по ширине стены.
Например, если стену толщиной 1’/2
кирпича выложить только ложками, она
будет состоять из трех несвязанных
между собой стенок толщиной ‘Д>
кирпича и нагрузка между ними будет
распределяться неравномерно.

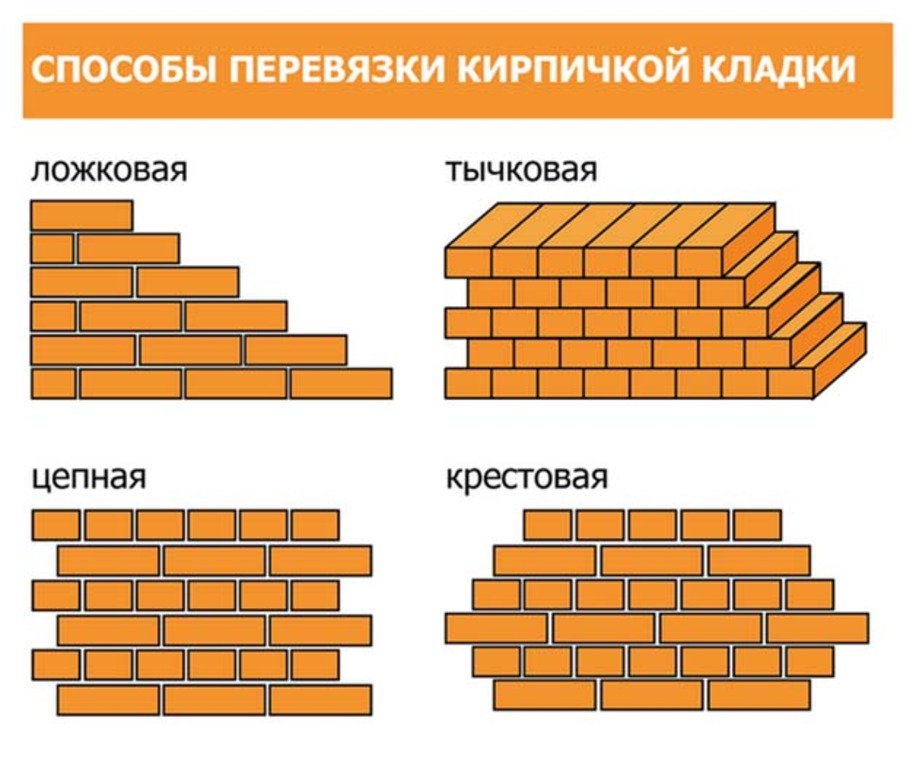

Основные системы перевязки кирпичной кладки стен, широко применяемые в нашей стране, — однорядная (цепная) и многорядная, а также трехрядная.
При однорядной (цепной) перевязке (20,а) ложковые и тычковые ряды в кладке чередуются. Поперечные швы в смежных рядах сдвинуты относительно друг друга на ‘ Д кирпича, а продольные — на ‘ /2 кирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда.
Цепная перевязка
применяется при кладке стен. Если
возводят стены, у которых лицевой слой
выкладывают из облицовочного или
другого эффективного кирпича, цепную
перевязку применяют только при
соответствующем указании в проекте.
При многорядной перевязке (20,б) кладка состоит из стенок толщиной ‘/г кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом. В зависимости от размеров кирпича установлена предельная высота ложковой кладки между тычковыми рядами для различных видов кладки: из одинарного кирпича толщиной 65 мм — один тычковый ряд на шесть рядов кладки; из бетонных и природных камней правильной формы при высоте ряда до 200 мм — один тычковый ряд на три ряда кладки; из утолщенного кирпича толщиной 88 мм — один тычковый ряд на четыре ряда кладки.
Билет №19
1. Мероприятия, проводимые в период оттаивания зимней кладки
2. Штраба,её виды и назначение
Мероприятия, проводимые в период оттаивания зимней кладки
Резкое снижение
прочности и устойчивости кладки,
значительная деформатив-ность ее,
неравномерность оттаивания и осадки
характерны для зимней кладки в период
оттаивания и твердения.
Поэтому
необходимо следить за состоянием
конструкций в период оттепелей, чтобы
своевременно принять необходимые
меры и обеспечить хорошее качество
сооружения.
Мероприятия, связанные с оттаиванием кладки, сводятся к следующему: по окончании кладки каждого этажа устанавливают контрольные рейки и по ним наблюдают в течение зимы и весны за осадкой стен; до наступления потепления укрепляют стойками висячие стены и перемычки пролетом более 2,5 м, подклинивая стойки. Временные стойки, поддерживающие стены или перекрытия в период их оттаивания, должны иметь помимо клиньев поперечные подкладки из древесины мягких пород (осины, сосны), которые могли бы при осадке стен сминаться поперек волокон; перед наступлением оттепелей горизонтальные борозды, незаделанные гнезда и т. п. закладывают кирпичом.
С наступлением
теплой погоды с перекрытий убирают
строительный мусор, ненужные материалы,
раскрепляют в поперечном направлении
свободно стоящие столбы, простенки и
стены, имеющие высоту, превышающую их
толщину более чем в шесть раз.
В период оттаивания кладки, выложенной способом замораживания, а также при искусственном ее прогреве постоянно наблюдают за наиболее напряженными конструкциями: проверяют целостность кладки этих участков (столбов, простенков, опор под сильно нагруженными прогонами, сопряжений стен и места опирания опалубки перемычек).
Для контроля за оттаиванием и твердением раствора в швах кладки из того же раствора, на котором возводились каменные конструкции, изготовляют контрольные образцы-кубы и хранят их в тех же условиях, в каких находится кладка (см. 49). По состоянию образцов судят о прочности кладки.
Прочность твердеющего раствора проверяют специальными приборами.
За состоянием кладки
наблюдают в течение всего периода
оттаивания и последующего твердения
раствора в кладке в течение 7…10 сут
после наступления круглосуточных
положительных температур. Стены,
расположенные с южной стороны, при
оттаивании нагреваются солнечными
лучами, поэтому при необходимости их
увлажняют или завешивают (например,
пергамином), чтобы улучшить условия
твердения раствора и предохранить
кладку от неравномерных осадок.
При появлении на поверхности кладки трещин на них сразу же ставят маяки. Если каменная конструкция отклоняется от вертикали и трещины становятся опасными для прочности и устойчивости кладки, немедленно принимают меры к предотвращению дальнейших деформаций.
Зимняя кладка на растворах с химическими добавками, выполняемая способом замораживания, твердеет лишь частично, особенно при слабой концентрации солей. В связи с этим все мероприятия по повышению устойчивости кладки, возводимой способом замораживания, применимы ик кладке, выполненной днмой на растворах c химическими добавками.
Ш т р а б а
— это участок,
который выкладывают перед перерывом
в работе так, чтобы при возобновлении
работ обеспечить перевязку новой
части кладки с ранее возведенной.
Штрабы бывают наклонные — убежные
(17, а) и вертикальные (17, б, в). Убежная
штраба по сравнению с вертикальной
обеспечивает лучшую связь соединяемых
участков стен.
Билет№20
1.Технологический
процесс кладки. Инструменты и
приспособления каменщика.
2. Подача, расстилание и разравнивание раствора
Технологический процесс кладки
состоит из рабочих
операций, выполняемых в такой
последовательности: установка
порядовок; натягивание причалок для
обеспечения правильности укладки
кирпичей и рядов; подача и раскладка
кирпичей на стене; перелопачивание
раствора в ящике; подача раствора на
стену и расстилание его под наружную
версту; укладка наружной версты;
расстилание раствора под внутреннюю
версту; укладка внутренней версты;
расстилание раствора под забутку;
укладка забутки; проверка правильности
выложенного ряда кладки.
Последовательность
укладки верст может быть другой и
зависит от системы перевязки и метода
организации труда. Кроме этих операций
каменщикам приходится рубить кирпич,
а также расшивать швы.
Инструменты и приспособления.
Каждую рабочую операцию в процессе кладки выполняют определенными инструментами.
Основные из них кельма, растворная лопата, расшивка, молоток-кирочка.
Кельма (21,а) —отшлифованная с обеих сторон стальная лопатка с деревянной ручкой — предназначена для разравнивания раствора по кладке, заполнения раствором вертикальных швов и подрезки в швах лишнего раствора.
Растворная лопатка (21,6) служит для подачи и расстилания раствора на стене, перемешивания его в ящике.
Расшивками (21,в)
обрабатывают швы, т. е. придают им
определенную форму. Профильпоперечного
сечения и размеры расшивок подбирают
в соответствии с заданной формой и
толщиной швов.
Молоток-кирочку (21, г) каменщик использует при рубке целого кирпича на неполномерные и при теске кирпича.
Швабровка (21,5) предназначена для очистки вентиляционных и дымовых каналов от выступившего из швов раствора, а также для более полного заполнения раствором и заглаживания швов в каналах. На стальной ручке швабровки внизу закреплена между фланцамирезиновая пластина размером 140Х Х140ХЮ(12) мм, которая является рабочим органом.
Транспортирование, складирование, подача и раскладка кирпича на стене
Транспортирование и подача. Для уменьшения потерь кирпича при погрузке и повышении производительности труда кирпич и другие каменные материалы перевозят пакетами на поддонах или в контейнерах.
Поддоны для стеновых
материалов применяют двух типов: на
брусках (25, а) деревометаллические
размером 600X1915 или 520 X 1740 мм для
силикатного кирпича или с крюками
(25, б) для керамического кирпича, для
керамических и шлакобетонных камней
размер поддона 520 X ЮЗО мм.
На поддон
укладывают 200 керамических и до 450
силикатных кирпичей. Кирпич на поддоне
располагают с перекрестной перевязкой
(26, а, б) и «в елку» (25, в). При перевязке
«в елку» кирпич укладывают с наклоном
к центру пакета под углом 45°, поэтому
пакет не разваливается приперевозке.
Это позволяет использовать для
перевозки пакетов обычные автомобили
без дополнительных бортов и креплений.
Недостаток пакетов «в елку» в том, что
при укладке кирпича на поддоны и подаче
его с поддона на стену
несколько увеличиваются
трудовые затраты.
Пакеты с поддонами на брусках рекомендуется загружать на транспортные средства вилочным подхватом, а с крюками — клещевым подхватом. Для разгрузки и подачи на рабочие места пакетов с поддонами на брусках применяют подхват-футляр (27), а с крюками — захват-футляр. Стенки футляра имеют внизу прутья, за которые зацепляют крюки поддонов, когда надевают футляр на пакет
Силикатный кирпич
перевозят в пакетах на специально
оборудованных машинах.
Пирамидки 2 на
заводах снимают с вагонеток или берут
на складе кирпича клещевыми захватами,
сжимающими нижний слой пирамидки, и
устанавливают на деревянный
или металлический
поддон 10, укрепленный в
кузове автомобиля. Установленные
таким образом пирамидки, по две на
каждом поддоне 10, увязывают ограждающими
поясами 3 (из прорезанной ленты) с
замковым устройством
4, скрепляющим ленты
пояса и предохраняющим
штабель от разваливания во время
перевозок. Кроме того,
кузова автомобилей
оборудуют приспособлением
5…9 для раздвижки
пирамидки на два пакета
по продольному
вертикальному шву, чтобы
получить пакеты размером 590 X
1920 мм, как на поддоне. На строительной
площадке пирамидки кирпича вначале
освобождают от ограждающих поясов 3,
затем с помощью лебедки 8 раздвигают
по полозьям 5. Пакеты выгружают
самозатягивающимся захватом (29). Этим
же захватом подают кирпич без поддонов
на склад или на рабочее место каменщиков.
Билет №21
Подача, расстилание и разравнивание раствора
Армированная кирпичная кладка
Подача, расстилание и разравнивание раствора
Подача раствора на рабочее место. При кладке из кирпича около ‘Д объема кладки занимает раствор. Растворы, приготовленные на заводах или растворных узлах, доставляют в автосамосвалах и авторастворовозах с порционной выдачей раствора. В зоне действия подъемного крана раствор перегружают в растворные ящики-контейнеры объемом 0,25…0,15 м3, которые затем подают на рабочие места каменщиков. Содержимое одного ящика расходуют в течение 40…60 мин. Из одного ящика удобно брать раствор при фронте работ 3…5 м.
Для подачи раствора
к месту укладки применяют также
раздаточные бункера или бадьи (31).
Бадью объемом 0,6… 0,8 м3, загруженную
раствором, подают краном на рабочее
место, устанавливают над растворным
ящиком и выгружают в него часть
раствора.
Затем переносят бадью к
следующему растворному ящику и таким
образом заполняют четыре-пять растворных
ящиков. Для перегрузки раствора из
автосамосвалов в раздаточные бункера
сооружают эстакады или бункера
заглубляют в приямки.
При транспортировании на большие расстояния в кузовах автосамосвалов раствор расслаивается и в этом случае его выгружают в установки-смесители вместимостью 2 м3 (32), а перед разгрузкой в раздаточные бадьи или в ящики повторно перемешивают. Такие установки предназначены для приема, хранения, порционной выдачи и подогрева зимой раствора.
Расстилание и
разравнивание раствора по постели.
При выполнении кирпичной кладки
раствор расстилают равномерным по
толщине слоем, так как от этого зависит,
будут ли одинаковыми обжатие и плотность
раствора в кладке. Однако качество
кирпичной кладки зависит не только
от правильности расстилания и
разравнивания раствора на постели,
но и от его свойств.
Например, известковые
или смешанные цементно-известковые
или цементно-глиняные растворы,
обладающие большой пластичностью,
легко расстилаются, разравниваются
по кладке и равномерно уплотняются
при укладке кирпича. Цементные растворы
менее пластичны, их труднее расстилать
и разравнивать. Для повышения
пластичности цементных растворов в
них добавляют пластифицирующие добавки
в процессе приготовления на
растворосмесительной установке.
Пластифицированные растворы медленнее
расслаиваются и после нанесения на
пористое основание слабо отдают воду,
что обеспечивает твердение вяжущего
вещества в растворах в нормальные
сроки.
Армированная кирпичная кладка
Армированные
кирпичные конструкции представляют
собой кладку, усиленную стальнойарматурой,
которую укладывают на растворе в швы
между кирпичами. Под действием сжимающих
сил арматура зажимается в швах и
благодаря силам трения и сцепления с
раствором работает как одно целое с
кладкой.
Армирование может быть поперечное, продольное и вертикальное.
Поперечное армирование выполняют сетками или стержнями. Стальные стержни воспринимают поперечные растягивающие усилия, возникающие при сжатии кладки, препятствуют разрушению кирпича при изгибе и растяжении и этим увеличивают несущую способность сжатого элемента.
Столбы, стены и простенки армируют поперечной сетчатой арматурой прямоугольной (54, а) или зигзагообразной (54,6) формы (сетки «зигзаг»). Диаметр стержней для поперечного армирования кладки допускается не менее 2,5 и не более 8 мм. Диаметр арматуры в прямоугольных сетках должен быть не более 5, в зигзагообразных — не более 8 мм. Применение арматуры больших диаметров вызвало бы недопустимое увеличение толщины горизонтальных швов и снижение прочности кладки.
Чтобы предохранить
арматурные сетки от коррозии, сверху
и снизу их защищают слоем раствора
толщиной не менее 2 мм.
Поэтому общая
толщина шва, в котором уложена
прямоугольная сетка, например из
проволоки диаметром 5 мм, должна быть
не менее 14 мм
Прутки сеток сваривают или связывают между собой вязальной проволокой. Расстояние между прутками в сетках должно быть не менее 30 и не более 120 мм. Нельзя отдельные стержни укладывать взаимно перпендикулярно в смежных швах вместо сеток. Сетки должны иметь такие размеры, чтобы концы прутков выступали на 2…3 мм за одну из внутренних поверхностей простенка или столба. По этим концам удостоверяются, что в кладке уложена арматура.
Арматурные прямоугольные сетки укладывают не реже чем через пять рядов кладки, а при утолщенном кирпиче — через четыре, зигзагообразные — попарно в двух смежных рядах, так чтобы направление прутков в них было взаимно перпендикулярным.
Продольное и
вертикальное армирование кладки
применяют для восприятия растягивающих
усилий в изгибаемых и внецентренно
сжатых конструкциях: столбах, тонких
стенах и перегородках.
Такое армирование
повышает устойчивость конструкций,
поэтому его используют в сооружениях,
подверженных сейсмическим воздействиям.
Сечение стержней и их расположение указываются в проекте. Стержни арматуры соединяют между собой, как правило, сваркой, допускается соединение внахлестку вязальной проволокой с перехлестом стержней на 20 диаметров. Концы таких стержней должны заканчиваться крюками. В местах расположения крюков вместо кирпичной кладки укладывают бетон или раствор с кирпичным щебнем.
Способы заделки и крепления концов арматурных стержней в кладке, возводимой в сейсмических районах, указывают в рабочих чертежах.
Билет №22
Расшивка для швов в кирпичной кладке: назначение, виды, особенности декорирования
Обновлено:
04.04.2019
Выкладываемые из кирпича стены, будь то здание, предназначенное под офисные, складские или торговые помещения, или же в нем будут располагаться жилые квартиры, в обязательном порядке должно к моменту окончания строительства и ввода здания в эксплуатацию получить эстетически-красивый внешний вид.
При расшивке стены, кладку ведут с подрезкой раствора. Расшивки бывают с различными поверхностями рабочей формы — вогнутые, выпуклые, прямолинейные.
Существует несколько вариантов украшения кирпичного здания как изнутри, так и снаружи. Одним из самых популярных является штукатурка и лицевой стороны и внутреннего помещения. В данном случае в кладке кирпича все швы нужно тщательно заполнить раствором. Такая связка поможет добиться прочности, тепло- и гидроизоляции кирпичной конструкции. Однако со стороны поверхности тех стен из кирпича, которые предназначаются под дальнейшее оштукатуривание, промежутки между рядами примерно на 1 см в глубину заполнять раствором не стоит. Подобная кладка из кирпича, которую специалисты между собой называют пустошовкой, гарантирует прочное сцепление кирпичной стены со штукатурным слоем.
Расшивка швов кирпичных стен:
а — расчистка швов кладки;
б — нанесение раствора на расчищенные швы
Но чаще всего штукатурят только внутренние стены здания, а наружные стороны красивее оставлять чисто кирпичными, швы на них во время кладки нужно заполнить полностью и затем подрезать излишки используемого в работе раствора кельмой.
В процессе облагораживания внешнего вида здания и профессионалами, и самоучками используется расшивка швов в кирпичной кладке. Она считается самым удобным вариантом декорирования швов.
Кроме оштукатуривания и расшивки кирпича некоторые домовладельцы решают отделать внешние стены дома сайдингом. Но к данному варианту прибегают, только если кирпичная кладка не удалась, т.е. была испачкана или использовался второсортный кирпич. Поэтому чаще используется расшивка швов кирпичной кладки
Классическая расшивка швов

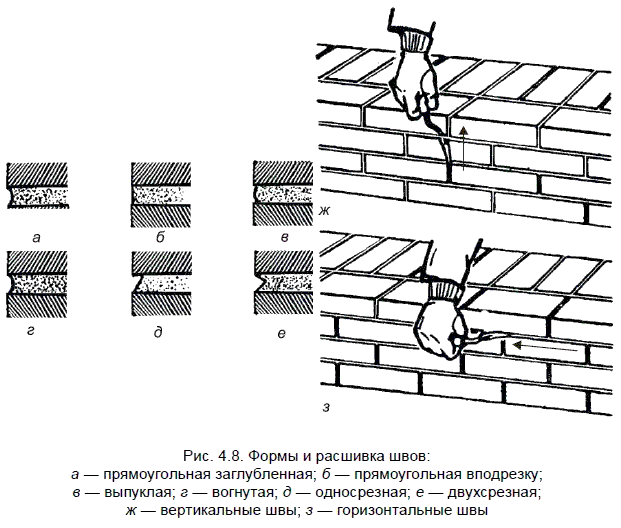

Формы расшивки швов: а — заглубленная, б — в подрезку, в — расшивка выкружкой, г — треугольная двухсрезная, д — расшивка выпуклая валиком наружу, е — односрезная; 1 — кирпич, 2 — шов.
Неоштукатуренные стены из кирпича можно украсить, если уплотнить швы кладки при помощи расшивки. Данный процесс проводится, как правило, когда пасмурно и влажность воздуха повышена, так как нежелательным считается попадание лучей солнца на отделываемую поверхность. В предварительно высохшие и подрезанные швы нужно с применением значительных сил вмазать подготовленный для расшивки раствор так, чтобы он плотно сцепился с раствором кладки.
Сначала расшивают все вертикальные швы, а уже потом приступают к горизонтальным. Техника придания швам формы предполагает получение их итоговой выпуклости или вогнутости. Только после расшивки кирпичной кладки можно приступить к их разглаживанию. Тут уже вначале гладим горизонтальные, а после них вертикальные швы. Приблизительная толщина швов, расшитых по горизонтали, должна составлять 12 мм, а по вертикали — около 10 мм.
Различные виды расшивки швов кирпичной кладки стен.
Расшивка швов кладки кирпича значительно препятствует прониканию в них влаги, что увеличивает срок эксплуатации всего здания и повышает качества прочности и стойкости всей кирпичной кладки. Вместе с этим повышаются теплоизоляционные и звукоизоляционные свойства возведенных из кирпича стен и, что естественно, дому придается более благородный внешний вид. Еще сильнее улучшить внешний вид стены можно при помощи нехитрых приемов, например, приготовленный раствор можно сделать несколько темнее или светлее использованного при кладке кирпича.
Это создаст яркий контраст, которого можно добиться, и используя цветную затирку для швов, которая предполагает использование ее в наружных работах.
Расшивку швов можно смело производить при работе не только с кирпичной стеной, но и с любым камнем, будь то обожженный кирпич или натуральный камень.
Порядок заделки швов
После завершения процесса кладки, до высыхания раствора, швы нужно разделать, то есть придать им привлекательный внешний вид.
Запланировать расшивку швов нужно еще до момента закладки первого камня в стену, так как крайне важно ответственно выбрать кирпич, которым будет выкладываться стена. Он должен быть одинаково ровной формы, все грани и углы должны быть правильными, а поверхность ровной, безо всяких сколов.
Все без исключения люди, начинающие строительство или ремонт, должны стремиться к тому, чтобы конструкция отличалась прочностью и долговечностью. Так дело должно обстоять и со швами. Для их долговечности, сначала следует убрать лишний раствор, который, возможно, ранее вытек из швов.
Их затем следует углубить минимум на 2 см. Работу по расшивке нужно начинать после полной усадки здания. Веником или при помощи щетки необходимо будет вымести все швы, чтобы в них не осталось цементной пыли и других кусочков раствора. Затем швы и стену стоит тщательно увлажнить, так как к сухому основанию вновь накладываемый раствор не пристанет, ввиду того что сухой кирпич будет отбирать всю влагу из наносимого в швы раствора. Для расшивки потребуются следующие материалы:
- цемент;
- известь;
- песок;
- вода.
С помощью расшивки швам придают форму разного характера, углубляя шов внутрь между рядами и вынимая оттуда лишний раствор.
И инструмент для расшивки — металлическая трубка с выгнутым или вогнутым концом.
Все швы должны быть равномерной ширины, единственное различие могут иметь горизонтальные и вертикальные швы. Как правило, горизонтальные делаются немного шире, нежели вертикальные. Это придает постройке более эстетичный вид. Раствор для расшивки швов приготавливается следующим образом: 1 часть цемента смешивают с 1 частью извести, куда впоследствии добавляют 10 частей песка и воды, которую добавляют, доводя раствор до умеренно густого состояния.
Использовать весь приготовленный объем рекомендуют в течение 2 часов, иначе он подсохнет и потеряет свои эластичные свойства.
Плюсы и минусы процесса
Преимущества, которыми обладает расшивка, очевидны. При использовании данного способа декорирования требуется намного меньше строительным материалов, например, раствора и, конечно же, лесов. Да и времени на данную работу уходит в разы меньше. И это касается не только активной работы — непосредственно расшивки, но и периода полного высыхания конструкции. Оштукатуренная стена будет сохнуть в течение нескольких дней, а если вам не повезет с погодой, например, будут лить дожди, то ждать окончательного высыхания придется чуть ли не целый месяц. Более того, внешний вид оштукатуренной стены будет постоянно нуждаться в дополнительной реставрации, а это лишние силы, время и средства. Но не исключено, что оштукатуренная стена практически не нуждается в дополнительных декоративных работах. Так случается с неотапливаемыми помещениями, например, складами, рынками или гаражами.
Однако расшивка швов на кирпичной стене не предполагает создание теплоемкости и теплоизоляции такого же уровня, как у оштукатуренной стены. Если вам не понравится расшивка, ее можно будет в любое время закрыть штукатуркой.
Исследование швов кладочного раствора – Bleck & Bleck Architects
Швы кладочного раствора заподлицо
Как архитекторы, мы могли бы поэтично описать швы кладочного раствора и разницу, которую они создают во внешнем виде кирпичной или бетонной стены. На самом деле, в недавнем муниципальном проекте для деревни Грейслейк, штат Иллинойс, мы пересмотрели несколько наших любимых стыков в новых наружных кирпичных стенах.
Вот краткая грунтовка для швов каменной кладки для тех, кто, как и мы, любит красивую каменную стену.
Элементы кладки, такие как глиняный кирпич и бетонные блоки, скрепляются вместе с использованием раствора между швами. Раствор не только склеивает каменные блоки; он также работает с элементами каменной кладки, образуя воздушный и водный барьер для непогоды. В нашем местном климате Среднего Запада мы уделяем особое внимание устойчивости к атмосферным воздействиям при наружном применении. В более мягком климате и при внутреннем применении атмосферостойкость может быть не столь критична для наших строительных конструкций.
Примеры стилей швов каменной кладки. Источник: Wikipedia.org
Кладочные швы довольно малы, обычно около 3/8’, и могут быть нанесены горизонтально или вертикально. Состав самого раствора определяется желаемыми прочностными свойствами и внешним видом. Каменщики вручную наносят раствор мастерком на кладку, чтобы сформировать горизонтальное ложе. Концы блока смазываются раствором перед окончательной укладкой в слой раствора.
Вертикальные концы называются головными соединениями. В зависимости от желаемого внешнего вида и устойчивости к атмосферным воздействиям каменщик завершает швы, забивая, сгребая или обрабатывая швы. Раствору дают затвердеть перед окончательной очисткой. Тщательное мастерство и надлежащие методы строительства обеспечат привлекательную, водонепроницаемую стену.
Каменщик смешивает воду, цемент, известь и песок, чтобы приготовить раствор. Иногда мы хотим, чтобы раствор соответствовал или контрастировал с самими элементами кладки. В этом случае мы также включаем пигмент в спецификацию смеси. Соотношение этих элементов может варьироваться в зависимости от требуемых прочностных характеристик (склеивания, сжатия, изгиба).
Раствор для модульной кладки классифицируется спецификациями Американского общества по испытаниям и материалам (ASTM). Тип N – это раствор средней прочности (минимум 750 фунтов на квадратный дюйм) общего назначения, который наиболее часто используется, поскольку он соответствует прочности большинства каменных блоков.
Применяется в армированных внутренних и надземных наружных нормальных несущих стенах.
Есть два типа соединений:
- Стыки кровати
Кладовые швы представляют собой горизонтальные швы между двумя блоками кладки. Наиболее распространенным типом является полный шов, который покрывает верхнюю часть каменной кладки. Другой менее распространенный тип – это соединение лицевой оболочки на лицевой стороне устройства.
- Головные шарниры
Головные швы представляют собой вертикальные растворные швы между двумя элементами кладки.
Существует множество типов отделки швов. Мы выбираем отделку швов в зависимости от желаемого внешнего вида стены и ее водонепроницаемости.
Отделка швов- Вогнутый шов – стандартные вогнутые изогнутые швы являются наиболее прочными и эффективными для отвода воды.
- V-образный или V-образный шов — декоративный шов V-образной формы, отводящий воду от каменной кладки.
- Обветренный стык — обветренный стык имеет наклон снизу вверх для аккуратного внешнего вида.
- Ударный стык — Ударный стык имеет наклон сверху вниз, что позволяет воде скапливаться на каменной кладке.
- Соединение заподлицо — Соединение заподлицо с лицевой стороной каменной кладки, и эта отделка часто используется, когда поверхность кладки будет оштукатурена или окрашена.
- Скошенный шов – Скошенный шов утоплен в кирпиче для сильного акцента. Поскольку он обнажает концы кладки, его обычно используют на внутренних или наружных стенах с защитным выступом.
- Выдавленный шов – Выдавленный шов создается при укладке каменной кладки и выдавливании раствора для придания деревенского вида. Это декоративное соединение обычно используется в интерьере.
Швы можно смешивать на стене для создания удивительных эффектов. Навыки установщика также окажут большое влияние на конечный продукт.
Например, на фото ниже эти заглаженные головные суставы и скошенные ложные суставы выглядят потрясающе! Старые трюки никогда не устареют — это специальное предложение Тома Блека. Мы хотели бы видеть это на всех наших кирпичных работах, которые имеют защиту от непогоды в виде свесов.
Пример наклонных швов с заглубленными головками – Bleck & Bleck Architects, LLC
Фрэнк Ллойд Райт, Perkins & Will и другие чикагские архитекторы сделали это в свое время. Этот трюк в стиле прерий подчеркивает горизонтальную плоскость. Одним из хороших примеров является The FLW Glore Residence в Лейк-Форест. Мы немного поработали над домом в 80-х, и Боб сделал очень классный карандашный рендеринг (см. ниже). Нет никаких сомнений в том, что швы кладочного раствора сильно влияют на внешний вид кирпичных и блочных стен.
@Bleck & Bleck Architects Визуализация Дома славы Фрэнка Ллойда Райта
Подвижные швы каменной кладки – MAC
Октябрь 01
- 1 октября 2021 г.
- Наконечники для каменной кладки
Все каменные стены будут перемещаться, главным образом из-за изменений температуры и влажности. Дополнительное перемещение может происходить из-за потери влаги или ползучести конструкционного бетонного каркаса, а также из-за упругой деформации. Ограничение этих движений может привести к образованию трещин в стене. Тип движения будет зависеть от материалов, конструкции и конфигурации стены. Основным движением при возведении каменных стен является тепловое расширение в глиняной кладке и усадка в бетонной кладке.
ПРИМЕЧАНИЯ К ДВИЖЕНИЮ КЛАДКИ
Кирпичная кладка обычно расширяется из-за изменений температуры и воздействия солнца. Южная и западная стороны здания всегда теплее, чем другие стороны из-за постоянного воздействия солнца. Это приведет к расширению кирпичной кладки.
Бетонная кладка, как и большинство литых бетонов, дает усадку из-за потери воды из-за начального высыхания. Это условие вызывает усадку всех бетонных блоков кладки.
Обычно существует два типа деформационных швов для бетонной и кирпичной кладки. Один шов компенсирует тепловое смещение в кирпичной кладке, а другой шов компенсирует деформационную усадку в бетонной кладке.
КОМПЕНСАЦИОННЫЙ ШВ
Компенсационный шов необходимо сделать в кирпичной ленте, чтобы сегментировать кирпичную кладку, впоследствии компенсируя тепловое движение кирпичной стены (фото №1). В результате должна получиться кирпичная стена без трещин.
Интервал
Каждая конструкция кирпичной кладки должна быть независимо и тщательно исследована для определения места компенсационных швов. Рекомендуемое расстояние между деформационными швами для облицовочного кирпича можно определить по формуле, разработанной Ассоциацией кирпичной промышленности (BIA). Формула выглядит следующим образом:
Se = расстояние между компенсационными швами
Wj = ширина расширения, обычно от 3/8 дюйма до ½ дюйма
eJ = процентная сжимаемость материала компенсационного шва (наименьший герметик)
Se = Wj eJ
0,09
Например, если ширина шва составляет ½ дюйма, можно определить следующее расстояние.
