Виды швов

В зависимости от способа кладки и последующей отделки различают три вида швов.

Виды швов: а — пустошовка; б — выпуклый шов, в — вогнутый шов.

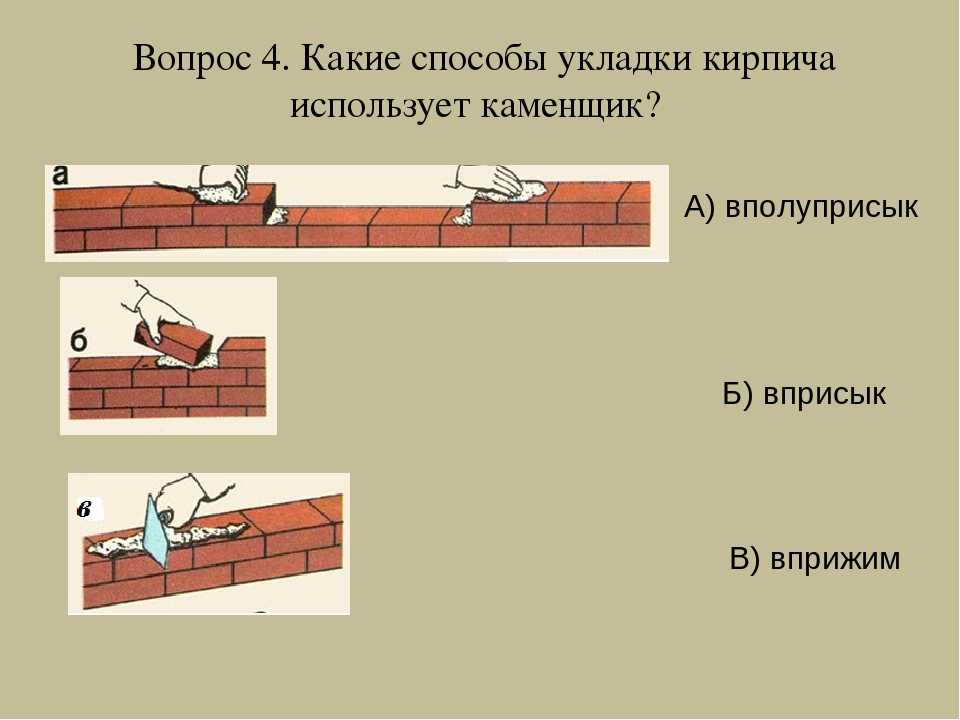

Если стена должна штукатуриться, то для лучшей связи ней штукатурного слоя швы со стороны лицевой поверхности стены на глубину 10—15 мм не заполняют раствором такая кладка называется «пустошовка». Если раствор в швах доходит до лицевой поверхности, то кладка выполняется «вподрезку». Излишек раствора при этом выдавливается кирпичом на лицо стены и подрезается мастерком или заглаживается «расшивкой». В зависимости от вида «расшивки» различают вогнутый и выпуклый шов.

Этот способ применяют преимущественно при кладке по однорядной системе перевязки. Однако чтобы облегчить труд, рекомендуется следующий порядок: после укладки тычковых кирпичей наружной версты укладывают ложковые кирпичи 2-го ряда наружной версты, затем— внутренние версты и забутку стены. Соблюдая такую последовательность, реже приходится переключаться с наружных верст на внутренние, чем при кладке сначала полностью одного ряда, а затем другого.

Ступенчатый способ состоит в том, что сначала выкладывают тычковую версту 1-го ряда и на ней наружные ложковые версты от 2-го до 6-го ряда. Затем кладут внутреннюю тычковую версту ряда и порядно пять рядов внутренней версты и забутки. Максимальная высота ступени при этой последовательности составляет шесть рядов. Этот способ рекомендуется при многорядной перевязке кладки.

Смешанным способом выкладывают стены при многорядной перевязке. Первые семь-десять рядов кладки выкладывают порядно. При высоте кладки 0,6—0,8 м, начиная с 8—10 рядов, рекомендуется применять ступен­чатый способ кладки, так как продолжать кладку порядным способом, особенно при толщине стен в два кирпича и больше, становится трудно. В этом случае, выкладывая верхние ряды наружных верст, можно опираться на нижние ступени кладки, что значительно облегчает работу.

Последовательность кладки кирпича: а — однорядная система перевязки; б — многорядная система перевязки; в, г — многорядная система перевязки смешанным способом.

Кладка стен и углов. Общие правила кладки стен. Кладку из кирпича начинают с закрепления угловых и промежуточных порядовок. Их устанавливают по периметру. стен и выверяют по отвесу и уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости. По­рядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10—15 м друг от друга. После закрепления и выверки порядовок по ним выкладывают маяки (убежные штрабы), располагая их на углах и на границе возводимого участка. Затем к порядовкам зачаливают шнуры-причалки.

Штрабы: а – вертикальная на прямом участке стены; б – убежная.

Штрабы (продолжение): в — убежная промежуточная в сплошной стене (маяк), г — вертикальная в месте примыкания другой стены, д — убежная угловая (маяк)

При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3-4 мм. Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура на­матывают на ручку скобы. Поворотом скобы в новое положение получают линию натяжения шнура-причалки для следующего ряда. Чтобы шнур-причалка не провисала между маяками, под шнур подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него кладут кирпич, которым прижимают шнур.

Установка шнура-причалки: а — причальная скоба, б — перестановка скобы; в — предупреждение провисания шнура.

Маячные клинья укладывают через 4—5 м с выступом за вертикальную плоскость стены на 3—4 мм. Шнур – причалку можно укреплять также, привязывая его за гвозди, закрепляемые в швах кладки. После того как будут установлены порядовки, выложены маяки и натянуты шнуры-причалки, процесс кладки на каждом рабочем месте выполняют в такой последовательности: раскладывают кирпичи на стене, расстилают раствор под наружную версту и укладывают наружную версту. Дальнейший процесс возведения кладки зависит от принятого порядка кладки: порядного, ступенчатого или смешанного. В процессе кладки необходимо соблюдать следующие общие требования и правила. Стены и простенки следует выполнять по единой системе перевязки швов — многорядной или однорядной (цепной).

Для кладки столбов, а также узких простенков (шириной до 1 м) внутри зданий или скрываемых отделкой следует применять трехрядную систему перевязки швов. Тычковые ряды в кладке должны укладываться из целых кирпичей. Независимо от принятой системы перевязки швов, укладка тычковых рядов является обязательной в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен и столбов, в выступающих рядах кладки (карнизах, поясах и т. д.).

При многорядной перевязке швов укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов и другие сборные конструкции является обязательной. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки. Применение половинок кирпича допускается только в кладке забутовочных рядов и мало нагруженных каменных конструкций (участки стен под окнами и т. п.). Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также все швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и в столбах должны быть заполнены раствором, за исключением кладки впустошовку. Применяя трехчетвертки и другие неполномерные кирпичи, необходимо укладывать их отколотой стороной внутрь кладки, а целой — наружу.

При возведении с использованием однорядной (цепной) перевязки прямых стен, имеющих по толщине нечетное число полукирпичей, например, полтора, первую — наружную версту 1-го ряда укладывают тычковыми кирпичами, а вторую — ложковыми. При кладке стен, имеющих по толщине четное число полукирпичей, на­пример, два, 1-й ряд начинают с укладки тычков по всей ширине, стены, во 2-м ряду верстовые кирпичи кладут ложками, забутку — тычками. При кладке стен большей толщины в верстовых рядах во 2-м ряду над тычками кладут ложки, а над ложками — тычки.

Забутку во всех рядах выполняют тычками. Вертикальное ограничение (ровный обрез стены по вертикальной плоскости) при кладке при однорядной системе пе – певязки получают, укладывая в начале стены трехчетвертки. При возведении стены в полкирпича в ее начале ставят через один ряд половинки. Для закладки вертикального ограничения стены в один кирпич в ложковом ряду в начале ее располагают в продольном направлении две трехчетвертки, а в тычковом ряду, как обычно, — целый кирпич. В тычковом ряду в начале стены в углах располагают трехчетвертки в поперечном направлении, в ложковом — три трехчетвертки в продольном направ­лении стены.

Кладка углов стен — наиболее ответственная работа, для выполнения которой нужен достаточный опыт. Первый тычковый ряд одной из стен, составляющих прямой угол, начинают от наружной поверхности второй стены трехчетвертками; 1-й ряд второй стены присоединяют к 1-му ряду первой стены. Во втором ряду кладка идет в обратной последовательности, т. е. кладку 2-го ряда второй стены начинают от наружной поверхности первой стены трехчетвертками. В результате ложковые ряды одной стены выходят тычками на лицевую поверхность другой стены. Стена, пропускаемая до лицевой поверхности другой стены, должна заканчиваться трех­четвертками, расположенными продольно. Пропускают наружные ложковые ряды, примыкают наружные тыч­ковые. При такой схеме раскладки кирпича углы выкладывают без четверток, но со значительно большим ко­личеством трехчетверток.

Примыкание стен при однорядной системе перевязки выполняют следующим образом. В 1-м ряду кладку примыкающей стены пропускают через основную стену До ее лицевой поверхности и заканчивают тычками и трехчетвертками, если для соблюдения перевязки применяются трехчетвертки и четвертки, либо пропускаемую кладку заканчивают одними трехчетвертками. Во втором ряду к ложкам основной стены примыкает ряд примыкающей стены. Пересечение стен при цепной системе перевязки выполняют попеременно, пропуская ряды кладки одной стены через другую.

При многорядной перевязке 1-й ряд выкладывают так же, как и при однорядной, тычками. При толщине стены, кратной целому кирпичу, во 2-м ряду наружную и внутреннюю версты выкладывают ложками, а забутку — тычками. При толщине стены, кратной нечетному числу кирпичей, 1-й ряд выкладывают тычками на фасад, а ложками внутрь помещения: 2-й ряд, наоборот, ложками на фасад, а тычками внутрь. Последующие 3— 6-й ряды выкладывают только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича. При кладке малонагруженных стен на участках под окнами при заполнении каркасных стен допускается использование в забутке половинок и кирпичного боя.

Вертикальное ограничение стены получают, выкладывая первые два ряда с применением трехчетверток в начале 1-го и 2-го рядов. В остальных ложковых рядах неполномерные кирпичи у ограничений чередуют с целыми, кирпич раскладывают так, чтобы ложки перекрывали друг друга на полкирпича. Прямые углы выкладывают с применением трехчетверток и четверток. Начинают кладку угла с двух трехчетверток, из которых каждую кладут ложком в наружную версту соответствующей сопрягаемой стены. Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками. Во 2-ом ряду версты выполняют ложками, а забутку — тычками.

Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов. Примыкания внутренних стен к наружным при неодновременном возведении их можно выполнять в виде вертикальной многорядной или од­норядной штрабы. В этих случаях в наружные стены для укрепления кладки закладывают три стальных стержня диаметром 8 мм, которые располагают не реже чем через 2 м по высоте кладки, а также в уровне каждого пе­рекрытия. Они должны иметь длину не менее 1 м от угла примыкания и заканчиваться анкером. Часто кладку на­ружной стены выполняют из керамического кирпича толщиной 65 мм или кирпича (камней) толщиной 138 мм, а кладку внутренних стен — из утолщенного кирпича толщиной 88 мм. При этом примыкание внутренних стен к наружным перевязывают через каждые три ряда кирпичей толщиной 88 мм. Тонкие, в полкирпича или один кирпич, стены внутри зданий кладут после наружных капитальных. Для присоединения их к капитальной стене устраивают паз, в который заводят тонкую стену.

Существует и иной способ сопряжения, когда паз не оставляют, а в швы капитальной стены в процессе кладки для связи с примыкающими стенами закладывают стержни арматуры.

Кладка угла стены в два кирпича при двухрядной перевязке

Кладка выступов стен (пилястр). Эту кладку выполняют по однорядной или многорядной системе перевязки, если ширина пилястры четыре кирпича и более, а при ширине пилястры до 3′/2 кирпича — по трехрядной системе перевязки, как кладку столбов. При этом для перевязки вьіступа с основной стеной, в зависимости от размера пилястры, используют неполномерные или целые кирпичи, применяя приемы раскладки кирпичей, рекомендуемые для перевязки примыканий (пересечений) стен.

Кладка стен с нишами. Кладку стен с нишами (на – . пример, для размещения приборов отопления) выполняют с применением тех же систем перевязки, что и для сплошных участков. При этом ниши сооружают, прерывая в соответствующих местах внутреннюю версту, а в местах углов ниши для связи их со стеной укладывают неполномерные и тычковые кирпичи.

Кладка стен с каналами. При кладке стен приходится одновременно устраивать в них газоходы, вентиляционные и другие каналы. Их размещают, как правило, во внутренних стенах здания: в стенах толщиной 38 см — в один ряд, а в стенах толщиной 64 см — в два ряда. Сечение каналов обычно бывает 140×140 мм (1/4×1/4 кирпича), а дымовых каналов больших печей и плит— 270×140 мм (1×1/2 кирпича) или 270×270 мм (1×1 кирпич). Газовые и вентиляционные каналы в стенах из кирпича, полнотелых и пустотелых бетонных камней выкладывают из керамического полнотелого кирпича с соответствующей перевязкой кладки канала с Кладкой стены. Толщина стенок каналов должна быть не менее полкирпича; толщина перегородок (рассечек) между ними — также не менее четверти кирпича. Каналы делают вертикальными.

Допускаются отводы каналов на расстояние не более 1 м и под углом не менее 60° к горизонту. Сечение канала на участке увода, измеряемое перпендикулярно оси канала, должно быть одинаково с сечением вертикального канала. Кладку наклонных участков выполняют из отесанных под определенным углом кирпичей, остальных участков — из целых кирпичей.

Дымовые и вентиляционные каналы выкладывают на тех же растворах, что и внутренние стены здания. В ма­лоэтажных зданиях дымовые трубы выкладывают на гли – нопесчаном растворе, состав которого определяют в зависимости от жирности глины. Во всех местах, где деревянные части подходят близко к дымовым каналам (ды­мовым трубам), устраивают разделки из несгораемых материалов (кирпича, асбеста) и увеличивают толщину сте­нок канала. Такую же разделку делают в местах, где конструкции приближены к вентиляционным каналам, проходящим рядом с дымовыми. Разделки между деревянными конструкциями здания (балками перекрытий) и дымовым каналом, т. е. внутренней поверхностью газохода, должны быть не менее 38 см, если конструкции не защищены от возгорания, и не менее 25 см, если они защищены.

Участки кирпичных стен с каналами выкладывают, предварительно разметив их на стене по шаблону — доске ‘ \ с вырезами, соответствующими расположению и размерами каналов на стене. Этим же шаблоном периодически проверяют правильность размещения каналов. При возведении стен в каналы вставляют инвентарные буйки в виде пустотелых коробок из досок или другого материала. Сечение буйка равно размерам канала, а высота его — 8—10 рядам кладки.

Применение буйков обеспечивает правильность формы каналов и предохраняет их от засорения, при этом лучше заполняются швы. При возведении стен буйки переставляют через 6—7 рядов кладки. Швы кладки каналов должны быть хорошо заполнены раствором. По мере возведения кладки шов затирают, используя для этого швабровку. Делают это при перестановке буйков. Смачивая поверхности каналов водой, растирают шваб – ровкой наплывы раствора и заглаживают швы. В результате на поверхности кладкй остается меньше шерохова­тостей, где может оседать сажа. После окончания кладки каналы проверяют, пропуская через них шар диамет­ром 80—100 мм, привязанный на шнуре. Место засорения канала определяют по длине опущенного в него шнура с шаром.

Кладка стен при заполнении каркасов. Такие стены выкладывают с применением тех же систем перевязки и приемов труда, что и при кладке обычных стен. Крепление кладки к каркасу выполняют в соответствии с про­ектом. Обычно для этого укладывают в швы кладки стержни арматуры и прикрепляют их к закладным деталям каркаса.

Кладка столбиков под лаги. При устройстве дощатых полов первых этажей между грунтом и полом делают подполье, предохраняющее пол от грунтовой сырости Доски пола настилают по лагам, укладываемым на кирпичные столбики сечением в один кирпич. Применение силикатного кирпича и искусственных камней, прочность которых уменьшается при увлажнении, не допускается. Столбики устанавливают на плотный грунт или на бетонное основание. На насыпном грунте их ставить нельзя, так как из-за возможной осадки хотя бы одного-двух столбиков пол провиснет и будет зыбким. Столбики, возведенные на грунте, должны быть выше уровня грунта в подполье на 2 ряда кладки.

До начала кладки размечают места установки столбиков, причем крайние ряды столбиков, по которым будут уложены лаги вдоль стен, устанавливают к ним вплотную, а крайние столбики каждого ряда — с отступом на полкирпича. Кладку столбиков лучше выполнять с однорядной перевязкой вдвоем. Один человек подготавливает место, раскладывает кирпич и подает раствор, другой ведет кладку. Верх столбиков должен располагаться на одном уровне, соответственно заданной отметке. Кладку проверяют двухметровой рейкой и уровнем, которые прикладывают к столбикам во всех направлениях.

Кладка столбов и простенков. Многорядная система перевязки при кладке столбов запрещается потому, что она не обеспечивает монолитности и требуемой прочности столбов. Однорядная система перевязки со сдвигом чередующихся рядов на четверть кирпича, что достигается укладкой трехчетверток для перевязки вертикальных швов во всех рядах, невыгодна для кладки столбов, так как при таком способе кладки приходится применять большое количество трехчетверток. Такая кладка выполняется из целого кирпича с добавлением лишь некоторого количества половинок. При этой системе кладки допускается совпадение наружных вертикальных швов в трех рядах кладки по высоте. Тычковый ряд при этом кладут через 3 ложковых ряда. Для такой кладки требуется наименьшее количество неполномерного кирпича.

Например, при кладке столбов сечением 2×2 кирпича перевязку делают только целыми кирпичами, а при кладке столбов сечением 1′/4 или 2х2′/4 кирпича в каж – ‘ дые 4 ряда кладки укладывают только две половинки. • Простенки шириной до 1 м выкладывают по трехрядной системе перевязки, а шириной более четырех кирпичей допускается выкладывать и по многорядной системе. При трехрядной перевязке для образования в простенках четвертей в первом тычковом ряду укладывают четвертки, а в ложковых рядах — половинки. Ввиду того, что столбы и простенки обычно нагружены больше, чем другие конструкции, выкладывать их впустошовку не разрешается. Допускается неполное заполнение только вертикальных швов на глубину до 10 мм от лицевой поверхности. Столбы и простенки шириной 2′/4 кирпича и менее выкладывают только из отборного целого кирпича. Если к столбам примыкают тонкие стенки, их соединяют выпущенной из столба штрабой или стальными стержнями, закладываемыми в столбы.

Кладка стен облегченных конструкций. При возведении наружных стен в целях экономии кирпича и снижения массы здания наряду с кладкой из легкого пустотелого и пустотелого, эффективного кирпича, керамических и легкобетонных пустотелых камней, пеносиликатных камней применяют облегченные кладки, в которых часть камней заменяют легким бетоном, засыпками или воздушными прослойками. Применяют также кладки на теплых растворах, приготовленных на пористом песке.

Кладку стен облегченной конструкции выполняют с расшивкой швов с фасадной стороны. В подоконных участках наружных стен, на участках у обреза цоколя для зашиты их от увлажнения верхние 2 ряда выкладывают сплошной кирпичной кладкой. Облегченная кирпично – бетонная кладка состоит из двух стенок толщиной в четверть кирпича и легкого бетона, укладываемого между ними. Стенки связывают тычковыми рядами, заходящими в бетон на три кирпича и располагаемыми через каж­дые 3 или 5 ложковых рядов кладки.

Тычковые ряды (диафрагмы) можно размещать в одной плоскости и вразбежку в шахматном порядке, в зависимости от принятой толщины стены, которая может быть от 380 до 680 мм. Вместо сплошных тычковых рядов – связь между продольными стенками допускается осуществлять отдельными кирпичами, укладываемыми в продольных стенках тычками не реже чем через 2 ряда по высоте и не реже чем через два кирпича, уложенных ложками по длине продольных стенок.

Облегченная кирпично-бетонная кладка: 1 — тычковые рады; 2 — ложковые ряды; 3 — легкий бетон.

Кирпично-бетонную кладку применяют при строительстве зданий высотой до четырех этажей. Состав легкого бетона выбирают в зависимости от этажности строящегося здания, качества заполнителей и марки цемента. Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами. Если тычковые ряды располагают вразбежку, то выкладывают сначала наружную тычковую версту и внутреннюю ложковую, затем 2 наружных и 2 внутренних ложковых ряда, после чего заполняют пространство между выложенными рядами бетоном. Закончив укладку бетона в этот пояс, вновь выводят по 3 ряда кладки, причем сначала наружную ложковую версту, а потом внутреннюю, в которой первым кладут тычковый ряд, а затем 2 ложковых. Далее процесс кладки повторяется.

Облегченная колодцевая кладка состоит из двух продольных стенок толщиной в четверть кирпича каждая, расположенных друг от друга на расстоянии 140—340 мм и соединенных между собой через 650—1200 мм по дли не поперечными стенками толщиной в четверть кирпича. Кладку поперечных стенок перевязывают с продоль­ными стенками через один ряд. Образующиеся колодцы между продольными и поперечными стенками заполняют легкими засыпными минеральными теплоизолирующими материалами (щебень и песок легких горных пород, керамзит, шлак) и легкобетонными вкладышами в виде камней. Засыпку укладывают слоями толщиной 110 150 мм, а уплотняют послойным трамбованием и поливают раствором через каждые 100—500 мм по высоте.

Кирпичная кладка с облицовкой теплоизоляционными плитами имеет толщину 1′/4 и 1′/2 кирпича. Стену с внутренней стороны утепляют пеносиликатными и другими плиточными теплоизолирующими материалами, которые устанавливают либо вплотную к плитке, либо с отступом от нее на 30 мм, создавая воздушную прослойкой между кладками и плитами. Способы крепления плиточного утеплителя к кирпичной кладке зависят от материала плит и их размеров. Кладку с уширенными швами применяют при возведении стен из кирпича или легкобетонных камней. Уширенный шов располагается ближе к наружной поверхности стены. Его заполняют неорганическими теплоизоляционными материалами или раствором (если кладку выполняют на легких растворах, приготовляемых на пористых заполнителях).

Кладка перемычек и арок. Часть стены, перекрывающая оконный или дверной проем, называется перемычкой. Если нагрузка от перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. При отсутствии такой нагрузки для перекрытия проемов шириной менее 2 м применяют железобетонные ненесущие или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности с арматурными стержнями для поддержания кирпичей нижнего ряда. Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада.

С этой же целью при пролетах до 3,5—4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях; такие перекрытия называют сводчатыми (сводами). При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.

Рядовые перемычки. Рядовые перемычки выкладывают из отборного целого кирпича с соблюдением гори­зонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки — 4—6 рядов кладки, а длина на 50 см больше ширины проема. Для кладки перемычек применяют раствор марки не ниже 25. Под нижний ряд кирпича в перемычке в слое раствора толщиной 2—3 см укладывают не менее трех стержней арматуры из круглой стали диаметром не менее 6 мм, обычно из расчета по одному стержню сечением 0,2 см2 на каждые полкирпича толщины стены, если по проекту не требуется более сильного армирования. Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы круглых стержней пропускают за грани проема на 25 см и загибают вокруг кирпича.

Рядовые перемычки делают с применением временной опалубки из досок толщиной 40—50 мм. По ней рас­стилают раствор, в который затем втапливают арматурные стержни. Концы опалубки опирают на кирпичи, вы­пущенные из кладки; после снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки. Если ширина проема больше 1,5 м, то под опалубку в середине подставляют стойку или опалубку опирают на деревянные кружала (доски, поставленные на ребро). Применяют инвентарные трубчатые опоры-кружала.

Их делают из двух отрезков труб диаметром 48 мм, вставленных в третий отрезок трубы диаметром 60 мм. При закладке кружал трубы раздвигают так, чтобы концы меньшего диаметра заходили внутрь борозд, оставленных в кладке. На каждый проем ставят два кружала; их можно устанавливать и в том случае, когда в проеме уже есть оконные и дверные блоки. При других типах кружал проем можно заполнять блоками только после снятия опалубки перемычки.

Клинчатые и лучковые перемычки. Клинчатые и лучковые перемычки выкладывают из обыкновенного кера­мического кирпича путем образования клинообразных швов, толщина которых внизу перемычки не менее 5 мм, вверху — не более 25 мм. Кладку ведут поперечными рядами по опалубке, удерживаемой кружалами. До начала кладки перемычки возводят стену до уровня перемычки, выкладывая одновременно опорную ее часть (пяту) из подтесанного кирпича (шаблоном определяют направление опорной плоскости, т. е. угол ее отклонения от вертикали). Затем на опалубке размечают ряды кладки с таким расчетом, чтобы число их было нечетным, учитывая при этом толщину шва. Ряды кладки в данном случае считают не по вертикали, а по горизонтали. Центральный нечетный ряд кирпича называют замковым. Он должен на­ходиться в центре перемычки в вертикальном положении. Кладку клинчатых и лучковых перемычек ведут рав­номерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным нечетным кирпичом. Правильность направления швов проверяют щнуром, укрепленным в точке пересечения сопрягающих­ся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.

Арочные перемычки и своды. Арочные перемычки, а также арки и своды выкладывают в такой же последова­тельности, как и клинчатые перемычки. Швы между рядами должны быть перпендикулярны кривой линии, об­разующей нижнюю поверхность арки, и наружной поверхности кладки. Швам кладки придают клинчатую форму с уширением наверху и сужением внизу. Такое расположение рядов кладки и разделяющих их постелей соответ­ствует первому правилу разрезки кладки, так как в арках и сводах усилие от нагрузки меняет свое направление, действуя по касательной к кривой арке. Постели рядов оказываются перпендикулярными направлению давлений. Кладку арочных перемычек ведут по опалубке соответствующей формы в такой же последовательности, как и кладку клинчатых перемычек. Направление радиальных швов и правильность укладки каждого ряда проверяют по шнуру, закрепленному в центре арки. Шнуром и шаблоном-угольником, одна из сторон которого имеет очер­тание, соответствующее кривизне арки, определяют и проверяют положение каждого ряда кладки.

Конструкция опалубки для кладки сводов и арок должна быть такой, чтобы она могла обеспечить равномерное опускание ее при распалубливании. Для этого под кружалами ставят клинья, при постепенном ослаблении которых опалубка опускается. Сроки выдерживания арочных и клинчатых перемычек на опалубке в зависимости от температуры наружного воздуха в летних условиях и марки раствора могут быть от 5 до 20 суток, а перемычек рядовых — от 5 до 24 суток.

Расшивка для швов в кирпичной кладке: назначение, виды, особенности декорирования

Опубликовано:

24.07.2015

Выкладываемые из кирпича стены, будь то здание, предназначенное под офисные, складские или торговые помещения, или же в нем будут располагаться жилые квартиры, в обязательном порядке должно к моменту окончания строительства и ввода здания в эксплуатацию получить эстетически-красивый внешний вид.

При расшивке стены, кладку ведут с подрезкой раствора. Расшивки бывают с различными поверхностями рабочей формы – вогнутые, выпуклые, прямолинейные.

Существует несколько вариантов украшения кирпичного здания как изнутри, так и снаружи. Одним из самых популярных является штукатурка и лицевой стороны и внутреннего помещения. В данном случае в кладке кирпича все швы нужно тщательно заполнить раствором. Такая связка поможет добиться прочности, тепло- и гидроизоляции кирпичной конструкции. Однако со стороны поверхности тех стен из кирпича, которые предназначаются под дальнейшее оштукатуривание, промежутки между рядами примерно на 1 см в глубину заполнять раствором не стоит. Подобная кладка из кирпича, которую специалисты между собой называют пустошовкой, гарантирует прочное сцепление кирпичной стены со штукатурным слоем.

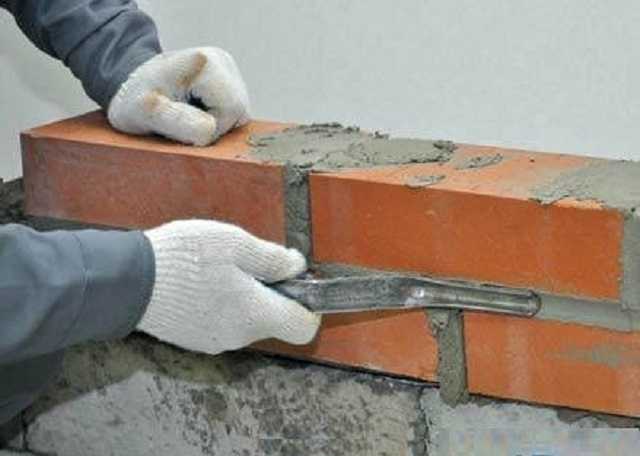

Расшивка швов кирпичных стен:
а — расчистка швов кладки;
б — нанесение раствора на расчищенные швы

Но чаще всего штукатурят только внутренние стены здания, а наружные стороны красивее оставлять чисто кирпичными, швы на них во время кладки нужно заполнить полностью и затем подрезать излишки используемого в работе раствора кельмой. В процессе облагораживания внешнего вида здания и профессионалами, и самоучками используется расшивка швов в кирпичной кладке. Она считается самым удобным вариантом декорирования швов.

Кроме оштукатуривания и расшивки кирпича некоторые домовладельцы решают отделать внешние стены дома сайдингом. Но к данному варианту прибегают, только если кирпичная кладка не удалась, т.е. была испачкана или использовался второсортный кирпич. Поэтому чаще используется расшивка швов кирпичной кладки

Классическая расшивка швов

Формы расшивки швов: а — заглубленная, б — в подрезку, в — расшивка выкружкой, г — треугольная двухсрезная, д — расшивка выпуклая валиком наружу, е — односрезная; 1 — кирпич, 2 — шов.

Неоштукатуренные стены из кирпича можно украсить, если уплотнить швы кладки при помощи расшивки. Данный процесс проводится, как правило, когда пасмурно и влажность воздуха повышена, так как нежелательным считается попадание лучей солнца на отделываемую поверхность. В предварительно высохшие и подрезанные швы нужно с применением значительных сил вмазать подготовленный для расшивки раствор так, чтобы он плотно сцепился с раствором кладки.

Сначала расшивают все вертикальные швы, а уже потом приступают к горизонтальным. Техника придания швам формы предполагает получение их итоговой выпуклости или вогнутости. Только после расшивки кирпичной кладки можно приступить к их разглаживанию. Тут уже вначале гладим горизонтальные, а после них вертикальные швы. Приблизительная толщина швов, расшитых по горизонтали, должна составлять 12 мм, а по вертикали – около 10 мм.

Различные виды расшивки швов кирпичной кладки стен.

Расшивка швов кладки кирпича значительно препятствует прониканию в них влаги, что увеличивает срок эксплуатации всего здания и повышает качества прочности и стойкости всей кирпичной кладки. Вместе с этим повышаются теплоизоляционные и звукоизоляционные свойства возведенных из кирпича стен и, что естественно, дому придается более благородный внешний вид. Еще сильнее улучшить внешний вид стены можно при помощи нехитрых приемов, например, приготовленный раствор можно сделать несколько темнее или светлее использованного при кладке кирпича. Это создаст яркий контраст, которого можно добиться, и используя цветную затирку для швов, которая предполагает использование ее в наружных работах.

Расшивку швов можно смело производить при работе не только с кирпичной стеной, но и с любым камнем, будь то обожженный кирпич или натуральный камень.

Порядок заделки швов

После завершения процесса кладки, до высыхания раствора, швы нужно разделать, то есть придать им привлекательный внешний вид.

Запланировать расшивку швов нужно еще до момента закладки первого камня в стену, так как крайне важно ответственно выбрать кирпич, которым будет выкладываться стена. Он должен быть одинаково ровной формы, все грани и углы должны быть правильными, а поверхность ровной, безо всяких сколов.

Все без исключения люди, начинающие строительство или ремонт, должны стремиться к тому, чтобы конструкция отличалась прочностью и долговечностью. Так дело должно обстоять и со швами. Для их долговечности, сначала следует убрать лишний раствор, который, возможно, ранее вытек из швов. Их затем следует углубить минимум на 2 см. Работу по расшивке нужно начинать после полной усадки здания. Веником или при помощи щетки необходимо будет вымести все швы, чтобы в них не осталось цементной пыли и других кусочков раствора. Затем швы и стену стоит тщательно увлажнить, так как к сухому основанию вновь накладываемый раствор не пристанет, ввиду того что сухой кирпич будет отбирать всю влагу из наносимого в швы раствора. Для расшивки потребуются следующие материалы:

• цемент;
• известь;
• песок;
• вода.

С помощью расшивки швам придают форму разного характера, углубляя шов внутрь между рядами и вынимая оттуда лишний раствор.

И инструмент для расшивки – металлическая трубка с выгнутым или вогнутым концом.

Все швы должны быть равномерной ширины, единственное различие могут иметь горизонтальные и вертикальные швы. Как правило, горизонтальные делаются немного шире, нежели вертикальные. Это придает постройке более эстетичный вид. Раствор для расшивки швов приготавливается следующим образом: 1 часть цемента смешивают с 1 частью извести, куда впоследствии добавляют 10 частей песка и воды, которую добавляют, доводя раствор до умеренно густого состояния.

Использовать весь приготовленный объем рекомендуют в течение 2 часов, иначе он подсохнет и потеряет свои эластичные свойства.

Плюсы и минусы процесса

Преимущества, которыми обладает расшивка, очевидны. При использовании данного способа декорирования требуется намного меньше строительным материалов, например, раствора и, конечно же, лесов. Да и времени на данную работу уходит в разы меньше. И это касается не только активной работы – непосредственно расшивки, но и периода полного высыхания конструкции. Оштукатуренная стена будет сохнуть в течение нескольких дней, а если вам не повезет с погодой, например, будут лить дожди, то ждать окончательного высыхания придется чуть ли не целый месяц. Более того, внешний вид оштукатуренной стены будет постоянно нуждаться в дополнительной реставрации, а это лишние силы, время и средства. Но не исключено, что оштукатуренная стена практически не нуждается в дополнительных декоративных работах. Так случается с неотапливаемыми помещениями, например, складами, рынками или гаражами.

Однако расшивка швов на кирпичной стене не предполагает создание теплоемкости и теплоизоляции такого же уровня, как у оштукатуренной стены. Если вам не понравится расшивка, ее можно будет в любое время закрыть штукатуркой.
