Крепеж для деревянных конструкций. Виды и применение

Большинство дошедших до наших дней памятников деревянного зодчества возведено при помощи только топора, без единого гвоздя и данный факт вызывает искреннее восхищение наших современников. Но в течение прошедших столетий сформировался новый подход к процессу изготовления из металла крепежных деталей. Поэтому повторять сегодня, образно говоря, «подвиги» предшествующих поколений смысла нет. И профессиональные строители усвоили эту истину уже давно. Более того, они демонстрируют свое понимание ситуации на деле. Ведь сроить стали они не только надежно, но к тому же просто и с заданием справляются в кратчайшие сроки. Немалую роль в этом играет выпускаемый металлургической промышленностью широкий ассортимент крепежа для работы с деревянными элементами возводимых конструкций. Об их разновидностях и поговорим.

Саморезы

Крепление саморезами считается надежным и, одновременно, простым способом скрепления объектов, изготовленных из древесины.

К его плюсам можно отнести также следующие факторы:

• возможность регулировки за счет глубины ввинчивания;

• многократность использования;

• высокий уровень жесткости соединения;

• простота монтажа. Для этого можно использовать отвертку с плоским либо крестообразным жалом. Поэтому электрический шуруповерт в данном случае не потребуется.

Современная металлургия выпускает саморезы, различающиеся по форме. Рассмотрим наиболее востребованные виды данного крепежа.

Саморезы с прессшайбой

Шляпка такого самореза по исполнению схожа с небольшой шайбой. Подобная конструкция обеспечивает при вкручивании большую силу прижима. Саморезы, оснащенные прессшайбой, применяются, преимущественно, для крепления листового материала из древесины, например, фанеры.

Шляпка не углубляется в тело подлежащего монтажу объекта и не портит, таким образом, его поверхность.

Саморезы-глухари

Отличительной особенностью данной крепежной детали является наличие головки с шестью гранями. Глухарь применяется, в основном, там, где требуется прикрепить:

• надежные массивные деревянные конструкции, подвергающиеся воздействию повышенных нагрузок, к установочной базе из бетона;

• деревянные лаги к стенам, выполненным из бетона, а также из кирпича.

При работе с плотной древесиной перед ввинчиванием нужно высверлить отверстие с меньшим диаметром, чем у используемого самореза-глухаря.

Саморезы по дереву для ГКЛ

Особенностью крепежных деталей данного типа является резьба с более крупным шагом, чем у саморезов по металлу (см.

рис.). При выборе метиза для крепления ГКЛ к деревянному каркасу критичным параметром является длина стержня. Она должна обеспечивать вхождение самореза в брус на глубину, превышающую 20 мм.

Шурупы

На первый взгляд может показаться, что нет никакой разницы между саморезом и шурупом. Однако это не так. Основное отличие кроется в длине резьбовой части:

Основные виды крепежных деталей данного типа представлены на рисунке.

Шурупы с головкой под потай с плоским и крестообразным шлицем

Внешний вид таких крепежных элементов представлен на рис.1 и рис.2. Преимущество конструкции заключается в форме шляпки: ее можно полностью скрыть в теле прикрепляемого объекта. Но даже этого плюса недостаточно, когда посредством шурупов с потайной шляпкой собирается деревянная мебель. Ведь из-за наличия на ее поверхности пусть даже небольшого участка иной расцветки, уровень эстетического восприятия предметов гарнитура снижается.

Выход видится в использовании заглушек.

На прилавках магазинов стройматериалов присутствует такая продукция в широком ассортименте. Поэтому подобрать подходящую по цвету заглушку будет несложно. А установить и подавно. В нижней части этих деталей, выпускаемых современной промышленностью, имеется крестообразный либо шестигранный выступ, который входит в шлиц головки.

Шурупы с полупотайной шляпкой

Головка этих метизов (см. рис.3) состоит из двух частей:

• та, что переходит в гладкий отрезок стержня, выполнена в виде усеченного конуса;

• примыкающий к большему основанию фрагмент – это полусфера со шлицем.

Используются шурупы данного типа для закрепления фурнитуры с отверстиями соответствующей конфигурации, то есть верхняя часть которых имеет сечение в виде равносторонней трапеции.

Шурупы с полусферической головкой

Преимущество крепежных деталей данного вида (см. рис.4) кроется не только в безупречном выполнении своих функциональных обязанностей. Кроме того, они являются своеобразными элементами декора деревянных поверхностей, поскольку остаются видимыми.

Шурупы зеркальные

Конструктивное исполнение таких шурупов (см. рис.5) включает 2 составные части:

Сфера применения – крепление плоских элементов интерьера помещений, в том числе зеркал. На шляпку вкрученного шурупа надевается полусферический либо плоский колпачок.

Шурупы оконные

Кратко укажем перечень свойств, совокупность которых позволяет отнести шурупы к категории крепежа для оконных стеклопакетов:

• наличие крестообразных шлицев. Так обеспечивается надежный контакт наконечника инструмента с элементом передачи на стержень момента вращающей силы, проще говоря – со шляпкой;

• особая конфигурация головки. Когда шуруп полностью ввинчен, шляпка не выступает над установочным основанием, обеспечивая, таким образом, аккуратный эстетически привлекательный внешний вид всей конструкции;

• наличие насечек в месте перехода головки в резьбовой стержень.

Наибольшее распространение получили шурупы оконные фурнитурные.

Мебельный крепеж – болты и гайки

Крепление типа болт-гайка считается наиболее прочным. Но здесь есть один момент. Несмотря на привлекательность головок болтов, по мнению эстетов эти элементы далеки от совершенства с точки зрения высокого дизайна. Ввиду этого прочность мебели нередко ухудшается по причине замены крепежа данного типа на иной, видимый исключительно изнутри.

Комплектоваться болт мебельный может не только гайкой шестигранной конфигурации, но также гайкой, получившей название «бочонок». Отличается она исполнением в виде цилиндра и наличием резьбового отверстия, располагающегося не по продольной оси этого геометрического тела, а на его боковой поверхности.

Соединение листовых элементов деревянной конструкции под углом 90 градусов формируется так:

1. Под «бочонок» в древесной плите высверливается глухое гнездо.

2. Гайка вставляется в это отверстие.

3. В резьбовое отверстие «бочонка» вкручивается болт.


Крепеж для кровельных материалов

Выбор крепежных деталей определяет вид кровельного материала. Например, закрепить посредством самореза шифер не удастся. Нет, теоретически выполнить эту процедуру, конечно же, возможно, но покрытие получится некачественным и прослужит поэтому совсем недолго.

Существуют также ограничения, основой которых выступают физико-химические свойства подлежащих скреплению материалов. В частности, медные кляймеры нельзя устанавливать на конструкции, покрытые слоем цинка. При контакте между этими металлами протекает процесс ускоренной коррозии.

Приведенные примеры показывают явную необходимость корректного выбора деталей в зависимости от материала крыши.

Крепеж профнастила

Для крепления профилированных листов используются специальные саморезы. Сверлить под них отверстия не нужно. Также нет необходимости подкрашивать кровельные саморезы – этой процедуре они подверглись в заводских условиях. Поэтому при их подборе необходимо принимать во внимание цвет крыши. Повреждению поверхности профнастила препятствует оснащение саморезов специальными резиновыми шайбами. Такое технологическое решение:

Толевые гвозди

Уже из самого названия этих крепежных деталей можно понять, что их сфера использования – это крепление таких мягких кровельных материалов, как толь (картон, пропитавшийся дегтевым раствором) и рубероид (тоже картон, только в качестве пропитки используется водянистый битум). Толевые гвозди отличаются от других разновидностей аналогичных по функционалу соединительных элементов наличием плоской круглой шляпки с увеличенным диаметром.

Такая конструкция предоставляет возможность сформировать крепкую и надежную кровлю, не повреждая тонкие материалы.

Выпускаются толевые гвозди с цинковым покрытием либо без него. Детали, на которых отсутствует защитный слой, ускоренно подвергаются воздействию процессов коррозии, поэтому их срок службы составляет порядка 10 лет. Оцинкованные толевые гвозди способны полноценно выполнять свои функции до 50 лет.

Финишные гвозди

Предназначены гвозди данного типа для проведения отделочных работ – обшивка тонкой доской с профилем «шип-паз» (вагонкой), монтаж деревянных оконных рам либо наличников. В ходе их выполнения домашние мастера сталкиваются с проблемой снижения декоративного эффекта созданной конструкции по причине заметности шляпок крепежных деталей, внедренных в материал рабочей основы.

Финишные гвозди схожи с обычными. Цилиндрическая ножка/стержень тоже заканчивается с одной стороны заострением. Отличие заключается в конфигурации и размерах находящейся на противоположном конце головки:

Гвозди финишные выпускаются длиной до 10 см, чего вполне достаточно для стандартных отделочных материалов. При монтаже головка данной крепежной детали внедряется в деревянную установочную базу, не вызывая ее растрескивания. Чтобы полностью утопить шляпку гвоздя в материал основы нужно использовать (очень аккуратно!) добойник.

Усовершенствованный крепеж для дерева

Фиксация обычного строительного гвоздя в деревянном монтажном основании осуществляется силой трения. Она возникает за счет плотного облегания волокнами древесины гладкого стержня данной крепежной детали. Но при воздействии на сформированное таким образом соединение вибрационной нагрузки, его прочность заметно ухудшается. На этом фоне выгодно отличается усовершенствованный крепеж, выпускаемой металлургическими предприятиями.

Винтовые гвозди

Отличаются данные крепежные детали от гвоздей круглых строительных наличием на стержне витков резьбы. Но его наконечник тоже заостренный. Принцип работы этих метизов прост. В ходе вбивания в деревянную установочную базу они вращаются вокруг своей продольной оси. Такая особенность минимизирует степень повреждения древесных волокон и обусловливает хорошее сцепление с поверхностью винтовых гвоздей. Их основными преимуществами являются:

• продолжительный срок использования;

• устойчивость к воздействию повышенных нагрузок;

• сформированное соединение характеризуется высокой прочностью.

Чтобы древесина не дала трещину, гвоздь винтовой следует вбивать от края подлежащего креплению элемента конструкции на расстоянии (обозначим литерой L), определяемом по формуле

                                               L ≥ 4×d, где

d – диаметр стержня используемого метиза.

Для удобства точку забивания можно предварительно углубить посредством, например, шила.

Ершеные гвозди

Основной конструктивной особенностью гвоздевого крепежа данного вида является наличие на стержне поперечной насечки. Берет она начало от острия и может быть сформирована на части стержня либо по всей его длине.

Вхождение насечки в древесину сопровождается деформированием волокон этого материала. Обладая естественной упругостью, они стремятся вернуть свою первоначальную конфигурацию. Каждая имеющаяся на стержне насечка образует своего рода упор, который приводит к возрастанию прочности скрепления примерно в 5 раз. Попытки извлечь ершеный гвоздь могут закончиться тем, что его головка сломается, либо повредится скрепляемый объект.

Применяется крепеж данного вида там, где предъявляются повышенные требования к прочности соединения и устойчивости к воздействию динамических нагрузок. Речь идет, прежде всего, о деревянной таре. Также актуальны ершеные гвозди для скрепления с деревянным основанием металлических перфорированных пластин.

Заключение

Без крепежа для дерева не обойтись при проведении строительно-ремонтных работ, производства мебели и т.д. Широкое разнообразие номенклатурных позиций позволяет подобрать оптимальный вариант для решения любой задачи. Но здесь есть еще один немаловажный момент. Не допустить возникновение внутри древесины разрушительных деформаций и обеспечить равномерное распределение нагрузок способен только корректно выбранный крепеж. Например, когда предполагается, что на создаваемую конструкцию будет воздействовать вибрация, для скрепления ее элементов лучше применять не обычные строительные гвозди, а соединительные детали, на стержне которых имеется резьба либо насечка.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

перфорированный, скрытый, металлический, оцинкованный, видео-инструкция по монтажу своими руками, виды крепежных элементов, пластины, фото и цена

Статьи

Возможно, крепежные элементы для деревянных конструкций для кого-то считаются ненужным нововведением, мол, избу следует рубить без единого гвоздя, и такое мнение, конечно, заслуживает уважения.

Тем не менее, различные уголки, скобы, кронштейны, пластины, скользящие крепления и тому подобная фурнитура на много облегчает монтаж бруса и брёвен и от этого остаются в выигрыше, как заказчик, так и подрядчик, ведь сэкономленное время в большинстве случаев экономит деньги.

Мы сейчас расскажем вам, какой бывает металлическая фурнитура для крепежа пиломатериалов, и приведём некоторые примеры её использования, а также продемонстрируем видео в этой статье.

Крепёжные элементы для дерева

Крепёжная фурнитура

Разнообразие металлического крепежа в строительстве деревянных сооружений и производстве мебели достаточно велико. Но такая фурнитура не является прерогативой каких-то частных или государственных организаций – её всегда можно приобрести в мебельных и хозяйственных магазинах нашей страны.

Резьбовая фурнитура

• Самые распространённые виды крепежа для деревянных конструкций, это кольцевые анкерные гвозди, клиновые анкеры, шурупы универсальные и с шестигранной головкой, саморезы, резьбовые шпильки, шестигранные гайки и металлические шайбы. Такая фурнитура зачастую является вспомогательной не только для стыковки бруса, а для другого накладного крепежа, о котором речь пойдёт ниже.
• Зачастую инструкция от производителя гласит о том, что вся фурнитура такого типа должна быть из закалённой стали, а для наружных работ непременно нужно оцинкованное покрытие. Чёрные фосфатированные саморезы рекомендуются к использованию исключительно для внутренних работ, да и то, при условии, что в помещении не будет повышенной влажности.
• Для монтажа деталей с перфорированным крепежом рекомендуется использовать низкоуглеродистые гальванически оцинкованные шурупы с конусной головкой, которая хорошо утапливается в перфорированную поверхность лент, уголков и тому подобных элементов.
• Для крупных деталей (участки с повышенной нагрузкой) рекомендуется использование низкоуглеродистых оцинкованных шурупов с шестигранной головкой (учитывается норма использования DIN571). Конечно, цена оцинкованной электролитической стали несколько выше обычной, зато такой крепёж позволяет не беспокоиться о надёжности фиксации деталей.

Примечание. В настоящее время профессиональные строители зачастую используют рифлёные (кольцевые) и стропильные гвозди. У них, в отличие от шурупов по дереву, каждый виток замкнут, что обеспечивает большую прочность на разрыв – вытянуть их после монтажа практически невозможно.

Уголки крепёжные

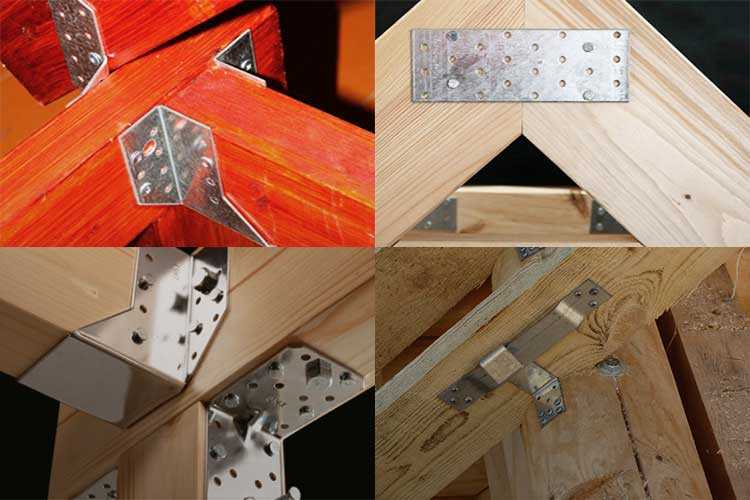

Крепежные изделия для деревянных конструкций — уголки разного типа

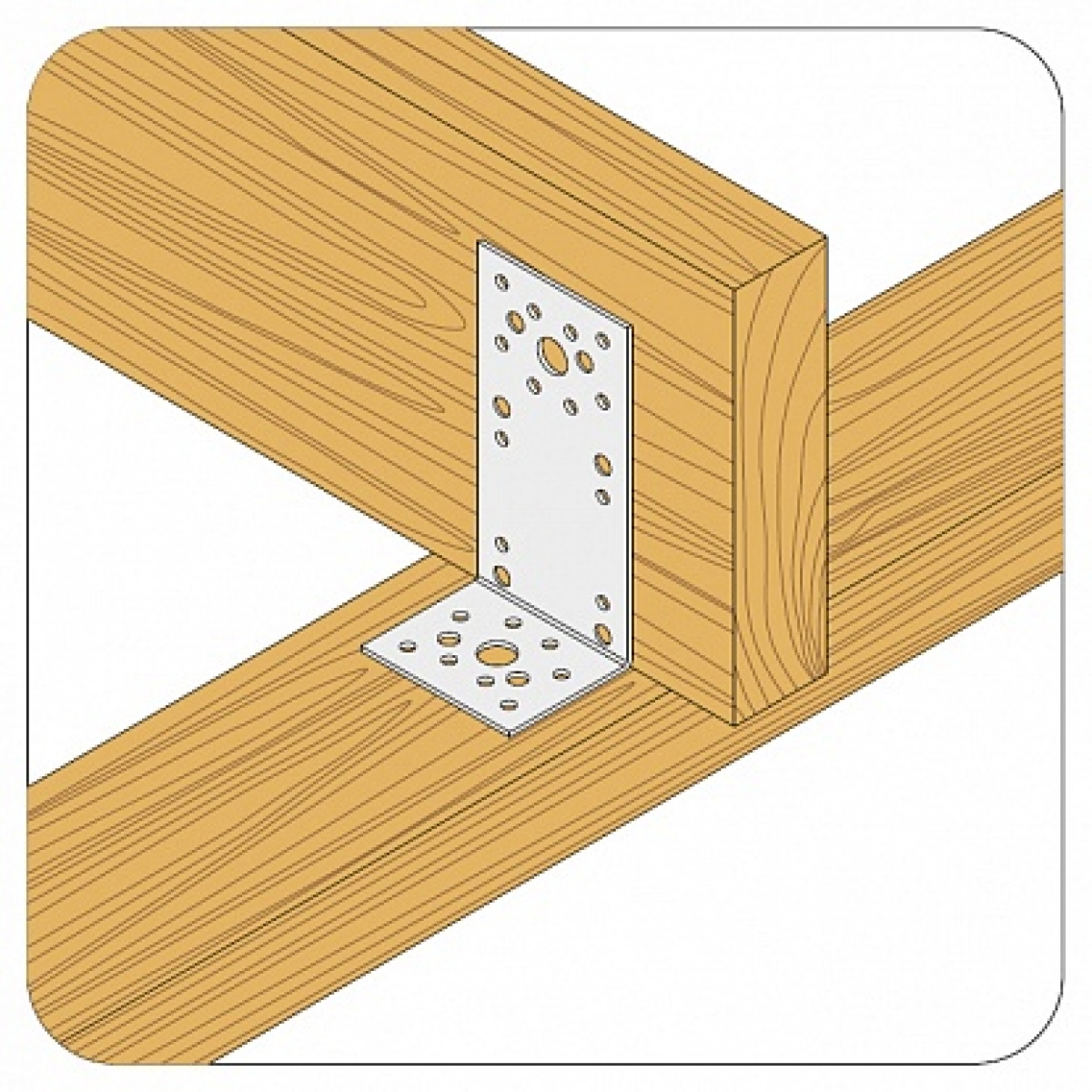

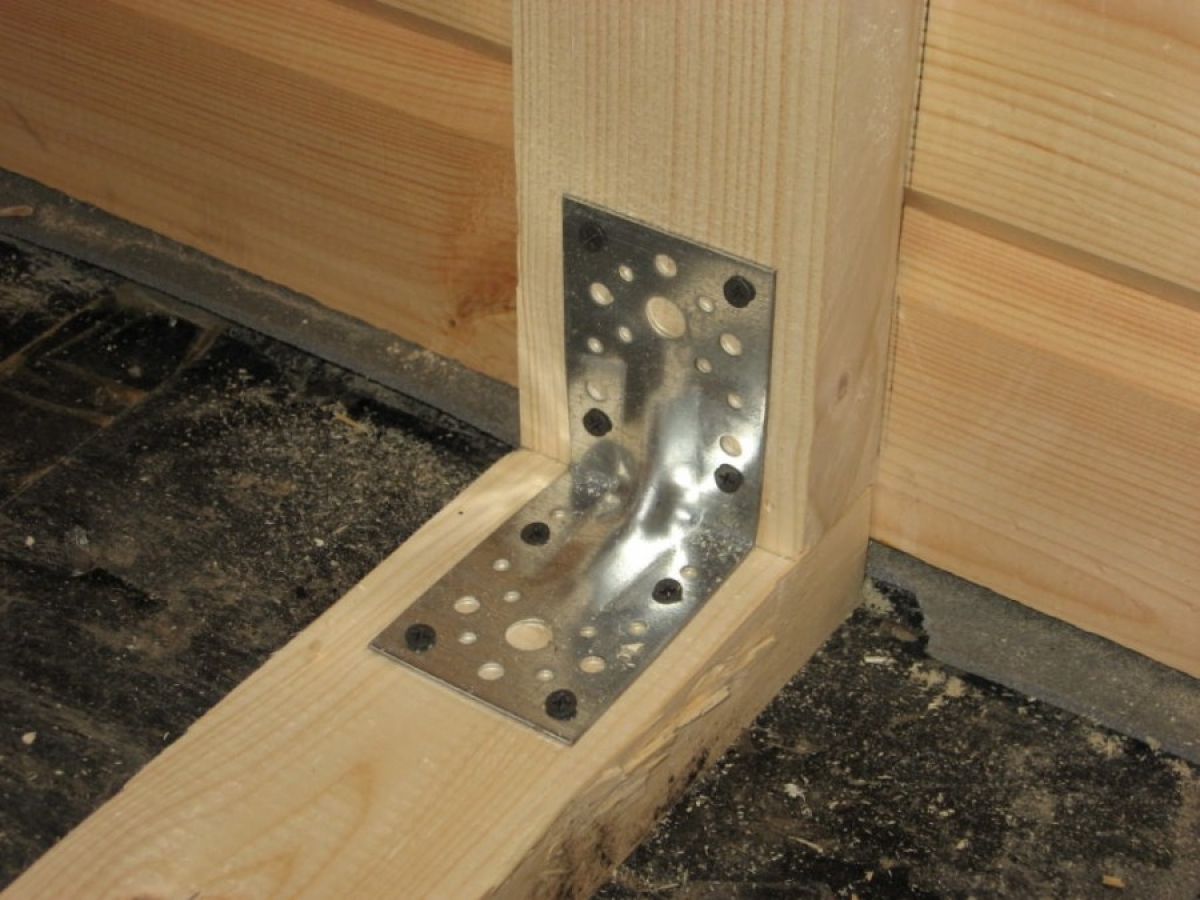

Всем нам известный перфорированный металлический уголок можно универсальным приспособлением, которое используется, как при строительстве деревянных сооружений и сборке мебели, так и при обустройстве вентилируемых фасадов. Они могут быть разных размеров, но это зависит от их назначения, то есть, учитывается сила нагрузки на данный узел и его конфигурация.

Обратите внимание! Самые маленькие перфорированные уголки нужны для сборки мебели, устройстве перегородок, оконных и дверных проёмов, обрешёток (каркасов) для утеплителя и облицовки, а более крупные нужны для деревянных балок.

В любом случае такая фурнитура должна быть уже тех деталей, которые стыкуются при её содействии, как минимум, на 2-3 мм с каждой стороны. В тех случаях, когда брус крепят к бетонной плите или блоку, то на детали должны быть отверстия под анкерные болты.

Усиленные уголки с ребром жёсткости

При сборке узлов, где в дальнейшем предусматриваются большие нагрузки на сгибание, используется перфорированный оцинкованный уголок с одним или двумя рёбрами жёсткости, где толщина металла должна быть не менее 2,5-3 мм.

Перфорация, расположенная на концах элемента, может быть 5, 7, 11, и 14 мм в диаметре – такое разнообразие позволяет осуществлять крепёж при помощи саморезов, винтов и анкерных болтов разного сечения.

Стропильные уголки

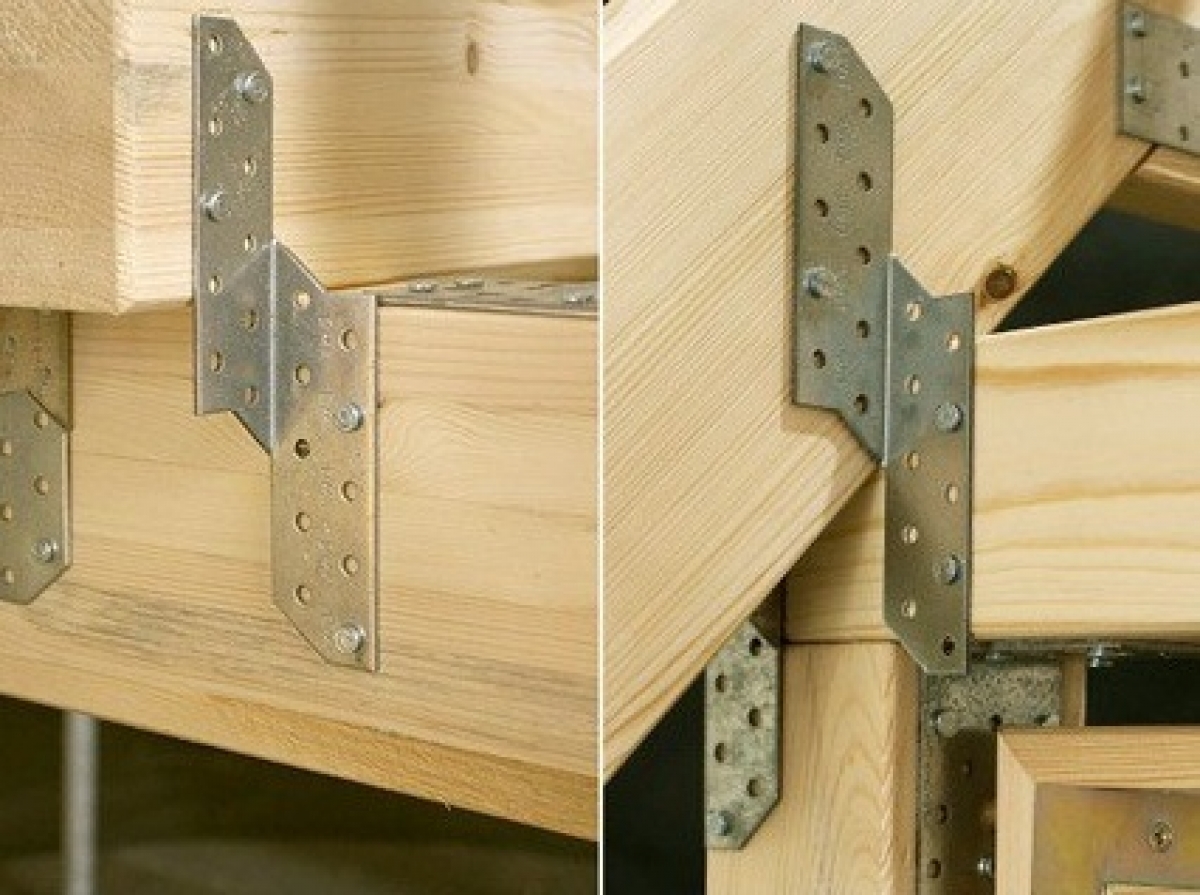

Фиксирующие элементы такого типа, как на верхнем фото, используются при монтаже стропильных систем для крепления стропильных ног к мауэрлату и для обустройства мансардных окон на покатой крыше. Настоящий уголок освобождает от необходимости выпиливать (вырубать) пазы на балках, так как сам элемент состоит из двух частей, которые пересекаются под косым углом и их можно смещать относительно друг друга.

Ленты и пластины

Перфорированная лента

Перфорированная лента используется для усиления различных узлов, которые соединены под углом, например, это может быть соединение стропильных ног, где закреплённая сверху лента не позволит стыку разойтись. Толщина ленты варьируется от 0,8 мм до 1,5 мм, и её применение зависит от мощности нагрузок, которые будут оказываться на формируемый узел.

Пластины с перфорацией

Очень похожи на ленту пластины с перфорацией, но их толщина значительно больше и достигает 2-2,5 мм, а используют их практически для любых соединений в одной плоскости вне зависимости от назначения (это может быть, как скрытый, так и открытый крепёж).

Такие детали можно применять на открытом воздухе в условиях повышенной влажности, так как сталь здесь оцинкована. Элементы являются накладными и не требуют врезки, фиксируются при помощи гвоздей или шурупов.

Опоры

Опоры

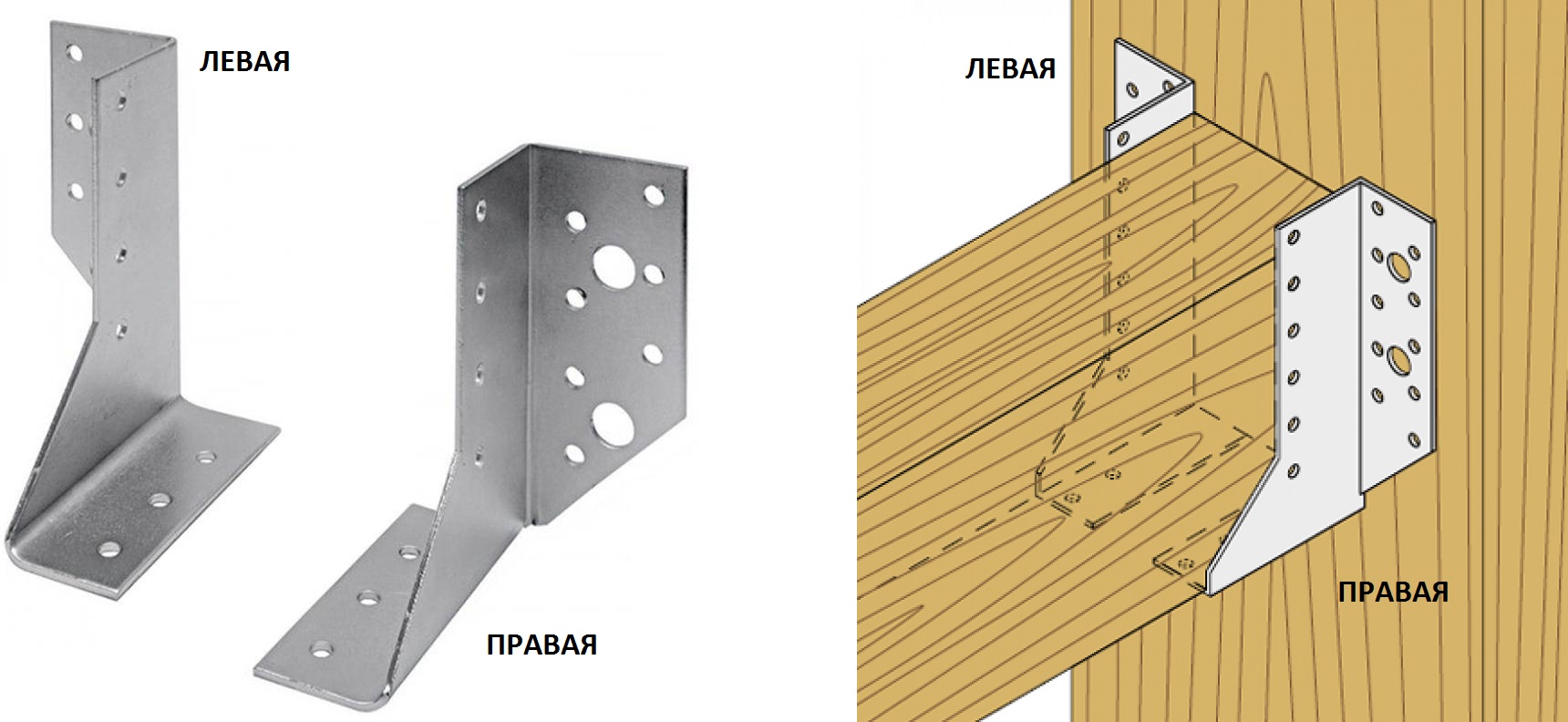

Есть такой тип крепежа для деревянных балок, как опоры, которые могут прикручиваться к основанию или же бетонироваться, к тому же, у них может быть база для колонны, которая будет регулироваться домкратом, то есть, балку можно регулировать по высоте.

Регулируемая опора

Регулируемая опора позволяет защитить комель деревянной балки от сырости, а также это является компенсатором при просадке здания в первый год-полтора после строительства. Впрочем, основная сфера применения такого конструкционного элемента и есть деревянные дома, рассчитанные на усушку и усадку.

Зубчатые пластины и шайбы

Зубчатая пластина (слева) и шайба (справа)

Зубчатые пластины крепежные для деревянных конструкций используются для стягивания элементов и предотвращения скольжения вместо различных винтов или в совокупности с ними, в странах Евросоюза маркируется, как BULLDOG. При стыковке зубцы вдавливаются в поверхность древесины, обеспечивая дополнительную прочность соединению.

Заключение

При строительстве и ремонте своего дома вы всегда можете облегчить себе работу, если будете использовать металлическую крепёжную фурнитуру. Кроме того, монтаж такого крепежа своими руками повышает прочность узлов и их эксплуатационный ресурс.

Различные типы крепежных изделий и их применение

От повседневных проектов по благоустройству дома до строительства небоскребов крепежные детали играют неотъемлемую роль в нашей жизни.

Независимо от того, являетесь ли вы профессиональным подрядчиком, инженером или мастером-сделай сам, понимание различных типов креплений и их применения необходимо для вашего следующего проекта. Мы изучим широкий спектр винтов, гаек и болтов, шайб, заклепок и гвоздей, которые доступны, чтобы вы могли найти подходящий для своей работы.

Готовы вникнуть в суть дела?

Что такое застежки?

Простым определением застежки является временное или постоянное механическое устройство, которое надежно соединяет или прикрепляет две или более поверхностей друг к другу.

Временные застежки предназначены для удаления без повреждения двух или более соединяемых материалов. Некоторые примеры временного крепежа включают гайки и болты, винты и шайбы.

С другой стороны, несъемные застежки предназначены для надежного и долговечного соединения. Снятие таких крепежей может существенно повредить соединяемые поверхности. Некоторые примеры постоянного крепежа включают приварные гайки и заклепки.

Какие существуют типы застежек?

Крепеж изготавливается из различных материалов, чтобы наилучшим образом соответствовать целям каждого типа и сложности строительного проекта, независимо от того, разрабатываете ли вы свой первый проект в области машиностроения или строите автомобиль.

Наиболее распространенным типом является резьбовой крепеж, имеющий внутреннюю резьбу, которая ввинчивается в резьбовое отверстие соответствующей детали.

Некоторые часто используемые типы крепежа включают крепежные винты, шурупы для дерева, саморезы и шурупы для листового металла. Эти застежки могут иметь шестигранные или закругленные головки, а также гладкие хвостовики.

В дополнение к этим стандартным типам существует также множество специальных застежек, таких как постоянные застежки, одноразовые застежки, высококачественные застежки, механические застежки и аппаратные застежки.

Плоские шайбы и другие типы шайб обычно используются в сочетании с соединениями металл-дерево для обеспечения надежного соединения.

Понимание различных типов доступных крепежных элементов поможет вам убедиться, что ваш проект выполнен с использованием лучших материалов для работы.

Вот некоторые из наиболее распространенных типов креплений:

1. Винты

Винты являются незаменимым крепежом для различных применений, от соединения деревянных досок до крепления электрических компонентов. Они бывают разных форм: от крупной резьбы до тонких винтов. Каждый из них предназначен для определенной цели, будь то для внутреннего или наружного использования.

Шурупы для дерева наиболее часто используются для соединения древесины и имеют коническую головку, что позволяет им легко погружаться в обрабатываемый материал. Шурупы для листового металла также имеют коническую резьбу, но они сделаны специально для крепления металла к другим материалам, таким как дерево или пластик.

Крепежные винты толще, чем винты для дерева и листового металла, что делает их идеальными для скрепления различных частей машин или приборов. Большинство крепежных винтов также требуют использования гаек и болтов для завершения работы.

Винты с внутренним шестигранником

Винты с внутренним шестигранником, для закручивания которых требуется шестигранный ключ, представляют собой разновидность крепежных изделий с резьбой, отличающихся головкой под внутренний шестигранник и иногда гладкими хвостовиками.

Винты с головкой под торцевой ключ доступны с головками различной формы, в том числе с плоской головкой, головкой под торцевой ключ и плоской головкой. Они полезны для постоянного скрепления металлических листов, дерева и других материалов.

Винты с внутренним шестигранником обеспечивают превосходную прочность и высокое качество по сравнению с саморезами или другими типами механических креплений.

Во многих случаях их можно использовать в сочетании с шестигранными гайками, плоскими шайбами, трубными заглушками или другими типами шайб для повышения стабильности и производительности.

Винты с головкой под торцевой ключ популярны среди обычных крепежных изделий благодаря своей универсальности, долговечности и удобству одноразового использования. Они бывают разных размеров и вариаций для легкой установки в резьбовые отверстия.

Некоторые типы включают:

• Головки с торцевыми головками
• Головки пуговиц
• Плоские головки
• Стопорные винты
• Болты с буртиком и многое другое

При использовании надлежащих методов установки и качественных материалов винты с углублением под торцевой ключ могут обеспечить надежную долгосрочную удерживающую способность для различных применений, требующих надежной фиксации.

Просмотрите наши винты с головкой под торцевой ключ

Крепежные винты

Крепежные винты являются важным компонентом многих типов машин и обычным крепежом. Это резьбовые крепления, состоящие из цилиндрической головки с дополнительной внутренней резьбой и сравнимые с винтами для листового металла.

Установка крепежных винтов относительно проста; их можно вставить в предварительно просверленные отверстия, поэтому при их установке нет необходимости создавать отверстие.

Они бывают разных размеров, длины и диаметра для различных целей, что делает их одним из самых универсальных и важных типов крепежных изделий на современном рынке.

К некоторым типам крепежных винтов относятся:

• Стандартные винты, такие как цилиндрические головки и шестигранные шайбы
• Стопорные винты
• Невыпадающие винты
• Винты с накатанной головкой
• Вентилируемые винты и др.

Независимо от того, какой тип вы выберете, крепежные винты обеспечивают безопасное и надежное соединение двух кусков металла или других материалов.

Просмотрите наши крепежные винты

Саморезы

Саморезы представляют собой специально разработанные крепежные детали с резьбовым стержнем и могут иметь заостренный конец. Это позволяет врезать их непосредственно в предварительно просверленные отверстия, что делает их идеальными для использования в металлических листах или других материалах, где создание отверстия при установке винта невозможно.

Они также обеспечивают большую удерживающую способность и превосходную стойкость к вибрации и ударам, что делает их популярным выбором для постоянных креплений, таких как те, которые используются в автомобилях или строительных проектах.

Саморезы бывают различных форм, размеров и типов; от плоской головы к круглой; так что обязательно найдется один, идеально подходящий для вашего проекта.

Некоторые из наиболее распространенных типов включают:

• Шурупы для листового металла
• Саморезы
• Саморезы
• Винты для нарезки резьбы
• Приводные винты и многое другое

Независимо от того, какой тип вы выберете, саморезы являются важным крепежным инструментом, который может обеспечить непревзойденную прочность и долговечность в любом приложении. Их универсальность делает их одним из самых популярных типов крепежных изделий, используемых сегодня.

Просмотрите наши самонарезающие винты

Вы также можете узнать о других типах винтов, которые мы предлагаем здесь.

2. Гайки и болты

Гайки и болты обычно используются в качестве крепежа для соединения отдельных деталей. Болт вставляется для соединения деталей и закрепляется гайкой на конце.

Болты с квадратным подголовком имеют выпуклую или потайную головку с квадратным элементом под ней, чтобы удерживать болт на месте, а фланцевые болты имеют дополнительный круглый фланец под головкой для равномерного распределения нагрузки.

Эти типы болтов доступны с шестигранными головками, закругленными головками или даже самонарезающими винтами для листового металла и других применений. Подобные крепежные детали идеально подходят для соединения металла с деревом вместе с плоскими шайбами ​​или другими типами шайб, которые обеспечивают дополнительную стабильность между компонентами.

Вот некоторые из различных типов гаек и болтов:

Шестигранные гайки

Шестигранные гайки являются одним из наиболее распространенных типов крепежа и названы в честь своей шестигранной формы. Эти гайки идеально подходят для использования во многих различных проектах по дереву и металлу, так как их можно легко собрать с помощью гаечного ключа.

Шестигранная гайка изготовлена ​​из высококачественной стали и имеет различные размеры для различных типов винтов и болтов.

В целом, шестигранные гайки остаются одним из самых популярных типов крепежа благодаря простоте использования и разнообразию применения. Они доступны в различных размерах для удовлетворения различных потребностей, обеспечивая надежное соединение для требований вашего проекта.

Просмотрите наши шестигранные гайки

Корончатые гайки

Корончатые гайки являются неотъемлемой частью многих механических креплений. Они имеют уникальный дизайн с прорезями или выемками на одном конце, в которые можно вставить штифты, чтобы зафиксировать их на месте.

Это делает их идеальными для проектов, требующих низкого уровня крутящего момента и плотных соединений между объектами.

Корончатые гайки также идеально подходят для ситуаций, когда необходимы одноразовые крепежные детали, поскольку их конструкция предотвращает снятие или ослабление гайки без предварительного удаления штифта.

Просмотрите наши корончатые гайки

Приварные гайки

Приварные гайки — это тип крепежа, который используется во многих отраслях промышленности. Они представляют собой резьбовые застежки с внутренней резьбой и бывают различной формы, например, в форме шлепка или с закругленными головками. Приварные гайки помогают надежно закрепить компоненты на поверхностях, которые в противном случае могут быть труднодоступными, что делает их бесценным типом крепежа оборудования.

Чтобы установить приварные гайки, их необходимо сначала приварить к поверхности детали, чтобы они оставались надежными и создавали постоянное соединение между двумя компонентами.

Приварные гайки можно использовать для различных типов материалов, включая металлические листы и дерево, что обеспечивает универсальное применение в различных отраслях промышленности.

Некоторые из различных типов приварных гаек включают:

• Гайки с круглым основанием
• Гайки основания плиты
• Гайки основания лапки
• Гайки для концов труб

Благодаря своей прочности и долговечности приварные гайки часто используются, когда требуется качественный крепеж.

Просмотрите наши приварные гайки

Болты с шестигранной головкой

Болты с шестигранной головкой — это тип крепежа, который широко используется в механической обработке и аппаратных приложениях. Они имеют шестигранную головку, что обеспечивает хорошую универсальность при сборке и разборке болта в труднодоступных местах.

Эти болты также обычно имеют внутреннюю резьбу, то есть их можно вкручивать в резьбовые отверстия или гладкие стержни. Болты с шестигранной головкой могут закрепить соединения металла и дерева, а также другие решения для постоянного крепления как для одноразового, так и для долгосрочного применения.

С этими крепежными элементами можно использовать плоские шайбы или шайбы других типов, чтобы помочь равномерно распределить давление гайки по поверхности закрепляемого материала.

Просмотрите наши болты с шестигранной головкой

Болты с квадратным подголовком

Болты с квадратным подголовком — это тип крепежа, который обычно используется при креплении деревянных материалов. Эти болты поставляются с выпуклыми металлическими головками и квадратными шейками, а также с резьбой, что позволяет им легко входить в квадратную шейку деревянных деталей путем приложения давления. Это создает самоблокирующееся соединение, что делает их очень полезными для приложений, где соединение должно быть безопасным.

Болты с квадратным подголовком очень просты в установке; их можно вставить в предварительно просверленные отверстия и закрепить гайками или шайбами ​​без каких-либо дополнительных инструментов.

Их закругленная головка делает их более эстетичными, чем другие типы крепежных изделий, что делает их популярными для использования в производстве мебели и наружных работ. По этим причинам болты с квадратным подголовком являются отличным выбором, когда вам нужны высококачественные постоянные крепежные детали.

Просмотрите наши болты с квадратным подголовком

Болты с проушиной

Болты с проушиной — это тип крепежа, используемый для крепления цепи к любой поверхности. У них круглое кольцо вместо традиционной головки, что делает их уникальными среди других типов резьбовых креплений.

Резьба внутренняя, то есть она входит в отверстие на поверхности и образует резьбу для надежного крепления. Рым-болты также имеют гладкий стержень, что обеспечивает дополнительную прочность при креплении металла к дереву или другим материалам.

Хотя болты с проушиной могут быть одноразовыми крепежными элементами, их уникальная конструкция делает их популярными для многих применений, требующих быстрой сборки и разборки. В целом, рым-болты — это эффективный способ надежного крепления цепей или предметов к различным поверхностям без ущерба для качества или безопасности.

Просмотрите наши болты с проушиной

Ознакомьтесь с нашим широким выбором болтов, которые можно найти здесь.

3. Шайбы

Шайбы представляют собой тип крепежа, который используется во многих отраслях промышленности. Их обычно размещают под соединениями, гайками и осевыми подшипниками, чтобы уменьшить трение и предотвратить ослабление компонентов из-за вибрации.

Шайбы также помогают изолировать различные компоненты и предотвращают возможные утечки. Форма многих типов шайб различается в зависимости от их назначения; однако все они служат одной и той же цели: скрепить две поверхности вместе с помощью одной застежки.

Шайбы также изготавливаются из различных материалов, таких как металл, пластик, резина или стекловолокно. В зависимости от области применения эти материалы могут быть выбраны по их влагостойкости или коррозионной стойкости.

Плоские шайбы

Крепеж, известный как плоские шайбы, используется для равномерного распределения нагрузки на болт, винт или гайку. Они являются одним из наиболее распространенных типов крепежных изделий и могут использоваться для крепления металла к дереву.

Плоские шайбы можно использовать со многими типами винтов, включая крепежные винты, саморезы и шурупы для дерева. Их также можно использовать с резьбовыми крепежными элементами, такими как болты, гайки и резьбовые отверстия, которые имеют либо внутреннюю резьбу, либо конструкцию с закругленными шестигранными головками.

Важно использовать правильный размер плоской шайбы для каждого применения, так как это помогает обеспечить прочность и стабильность соединения.

В целом, плоские шайбы остаются одним из самых популярных типов крепежных изделий благодаря своей универсальности и надежности при креплении навесного оборудования.

Просмотрите наши плоские шайбы

Пружинные шайбы

Пружинные шайбы, также известные как разрезные шайбы, представляют собой тип крепежа, используемого для увеличения напряжения в болтовых соединениях и предотвращения ослабления гаек и болтов. Они изготовлены из металла или пластика и имеют кольцеобразную конструкцию круглой формы, которая была модифицирована за счет разреза с одной стороны.

Такое разделение позволяет им действовать как пружина при размещении между двумя поверхностями, обеспечивая дополнительную гибкость, которая делает соединение более эластичным и устойчивым к вибрации. Пружинные шайбы обычно используются в автомобильной промышленности, а также в других фурнитурах, таких как двери, окна и мебель.

Они бывают разных размеров и размеров в зависимости от области применения, для которой они предназначены, и могут быть установлены вручную или с помощью автоматизированного оборудования.

Пружинные шайбы обеспечивают дополнительный уровень защиты от ослабления гаек и болтов, что делает их идеальными для высококачественных крепежных изделий, требующих долговременной стабильности.

Просмотрите наши пружинные шайбы

Ребристые и зубчатые шайбы

Ребристые и зубчатые шайбы — это тип крепежа, используемый для надежного соединения материалов. Их часто используют для обеспечения дополнительного сцепления и прочности сустава, поскольку они имеют выступающие выступы или зубцы, которые помогают надежно удерживать их на месте.

Ребристые и зубчатые шайбы чаще всего используются с болтами или резьбовыми стержнями, поскольку выступы или зубья на шайбе помогают зафиксировать болт на месте и предотвратить его ослабление с течением времени. Их также можно использовать с гайками, винтами и гвоздями, чтобы закрепить их.

Эти типы шайб лучше всего подходят для применений, требующих повышенной прочности и долговечности.

Просмотрите наши зубчатые шайбы

Это всего лишь несколько типов шайб. Здесь вы можете найти другие типы шайб.

4. Заклепки

Заклепки представляют собой несъемный крепеж, который используется в различных отраслях промышленности и в различных областях. После установки это постоянное соединение не может быть удалено или использовано повторно. Обычное применение заклепок связано с креплением металлических листов и пластин друг к другу.

Как правило, они имеют цилиндрическую форму с длинной оправкой или хвостовиком, а головка заклепки либо шестиугольная, либо закругленная.

Заклепки обладают превосходной прочностью по сравнению с другими типами крепежа и часто используются там, где требуется надежность и долговечность.

Саморезы, крепежные винты, гайки и шайбы также являются популярными типами крепежных изделий для соединения компонентов из листового металла. Тем не менее, для высокопрочных приложений заклепки остаются идеальным выбором из-за их большей прочности по сравнению с одноразовыми крепежными элементами, такими как саморезы или болты.

Вот некоторые из различных типов заклепок:

Заклепки POP (глухие заклепки)

Заклепки POP или заклепки используются в качестве крепежа для соединения двух материалов. Они имеют трубчатую конструкцию с прорезной или потайной головкой и шпинделем.

Эти крепления несъемные, то есть их нельзя снять после установки. Заклепки POP бывают нескольких видов, включая:

• Заклепки с открытым концом: Заклепки с открытым концом являются наиболее распространенными и имеют головку овальной формы с внутренней резьбой.
• Заклепки с закрытым концом: заклепки POP с закрытым концом используются, когда одна сторона сборки недоступна, и имеют закругленную головку без внутренней резьбы.
Заклепки с потайной головкой
• : заклепки с потайной головкой POP имеют плоскую головку, предназначенную для установки заподлицо с поверхностью материала, что делает их идеальными для работы с листовым металлом.

Заклепки POP обеспечивают высокую прочность и долговечность для крепления материалов в течение многих лет и могут быть быстро установлены с помощью простых инструментов, таких как пневматические пистолеты или ручные молотки.

Просмотрите наши вытяжные заклепки

Полутрубчатые и сплошные заклепки

Полутрубчатые и сплошные заклепки — это два наиболее распространенных типа заклепок, используемых для соединения двух кусков материала. Эти крепежные детали имеют цилиндрический корпус с круглой или плоской головкой, в зависимости от применения.

Полутрубчатые заклепки имеют полый корпус, который расширяется при нагревании, обеспечивая большую прочность и долговечность, чем сплошные заклепки. Они идеально подходят для использования в условиях ограниченного пространства и требуют меньше усилий для установки, чем сплошные заклепки.

Цельные заклепки имеют прочный корпус, для установки которого требуется больше усилий, что делает их подходящими для тяжелых условий эксплуатации, таких как авиастроение.

Оба типа заклепок можно устанавливать вручную или с помощью автоматизированных инструментов, таких как пневматические пистолеты или электродрели.

Просмотрите наши полутрубчатые заклепки Просмотрите наши сплошные заклепки

Здесь вы можете ознакомиться с нашим огромным выбором заклепок.

5. Гвозди

Гвозди являются основным элементом многих строительных проектов, доступны в различных формах и размерах для различных целей. Каркасный гвоздь является одним из наиболее часто используемых обычных гвоздей, специально разработанных для возведения стен, крыш и черновых полов.

Между тем, отделочные гвозди имеют меньшие размеры и плоские головки, которые могут гармонировать с эстетическим видом вашего проекта. Большинство типов гвоздей лучше всего подходят для крепления больших деревянных деталей, таких как дверные косяки и молдинги.

Коробчатые гвозди широко используются в строительстве и возведении каркасов благодаря их стальным стержням и алмазным наконечникам, которые облегчают их забивание в стойку.

Выбор соответствующего типа гвоздей имеет решающее значение для обеспечения надежной фиксации, которая может сохраняться в течение нескольких лет на любом покрытии, независимо от проекта.

Ознакомьтесь с нашими различными типами застежек

В Olander мы понимаем важность наличия подходящей застежки для любой работы. Вот почему мы предлагаем широкий выбор различных типов, включая торцевые головки, крепежные винты, саморезы и другие резьбовые соединения с шестигранной или закругленной головкой.

Наш ассортимент также включает в себя различные гайки и шайбы, чтобы вы могли найти именно то, что вам нужно! У нас есть постоянный крепеж, высококачественный аппаратный крепеж, одноразовый крепеж и многое другое — все это разработано, чтобы помочь вам выполнить ваш проект быстро и эффективно.

С 1962 года мы помогаем клиентам от MedTech до автомобильной промышленности, помогая надежно закрепить широкий спектр проектов. Благодаря огромному выбору широко распространенных крепежных изделий наша команда поможет вам найти именно то, что вам нужно.

Просмотрите наш онлайн-инвентарь сегодня или свяжитесь с нами напрямую, если вам нужна помощь; дружный коллектив специалистов всегда рад ответить на любые вопросы!

Источники

• Университет Флориды, кафедра машиностроения и аэрокосмической техники. «Крепеж» https://mae.ufl.edu/designlab/Lab%20Assignments/EML2322L-Fasteners.pdf По состоянию на 15 февраля 23
• «Болт (застежка)» https://en.wikipedia.org/wiki/Bolt_(застежка) Проверено 15 февраля 23
• “Винт” https://en.wikipedia.org/wiki/Винт, дата обращения 15.02.23
• «Сварные гайки» https://en.wikipedia.org/wiki/Weld_nut Проверено 20.03.23
• Britannica “Nail Fastener” Дата обращения: 30.03.23 https://www.britannica. com/technology/nail-fastener
• «Все продукты» https://www.olander.com/ Дата обращения: 20.03.23

Какие соединители и крепежные детали использовать для деревянных рам

Какие типы соединителей и крепежных деталей использовать при строительстве деревянного каркаса

Хотя вы, возможно, не являетесь экспертом в строительстве, вы, несомненно, понимаете, что для изготовления каркаса из массивных кусков дерева нужны не только гвозди.

Чтобы построить прочную конструкцию, подрядчики и производители сборных деревянных конструкций теперь используют конструкционные соединители для соединения древесины разных форм и размеров.

В этой статье наши специалисты UsiHome представляют различные типы соединителей и креплений для конструкционных пиломатериалов, чтобы помочь вам определиться, какие из них использовать при строительстве деревянного каркаса.

Деревянный каркас: характеристики хорошего соединения

На характеристики соединения деревянного каркаса могут влиять различные факторы.

Механическая прочность, жесткость и пластичность соединения влияют на реакцию конструкции на статические и динамические нагрузки.

Такие характеристики соединений, как стабильность размеров и устойчивость к разрушению, обеспечивают большую долговечность деревянных конструкций.

Еще одним важным аспектом, влияющим на устойчивость конструкции в случае пожара, является реакция соединения на огонь.

Другие элементы, такие как легкость установки, простота, эстетика и стоимость, также могут помочь определить, какой метод соединения, соединители и крепежные детали следует использовать.

Типы соединителей и соединителей, которые можно использовать для изготовления деревянного каркаса

Существует много различных типов соединителей и соединителей, которые можно использовать для изготовления конструкционных изделий из дерева и соединения различных компонентов конструкции вместе.

Вот обзор основных из них, которые доступны в нескольких вариантах и ​​форматах.

Традиционные соединители

Типы соединителей, которые традиционно используются при строительстве деревянных конструкций или рам, можно разделить на две большие категории: дюбельные крепления и соединители на сдвиг. Эти две категории различаются по способу распределения нагрузки.

Крепежные изделия типа дюбелей, такие как болты, шурупы, гвозди, шурупы, шпильки и т. д., распределяют нагрузку по глубине дерева.

С другой стороны, срезные соединители, такие как разъемные кольца, противорежущие пластины и металлические соединители, распределяют нагрузку по контактной поверхности.

Типы разъемов, которые подробно обсуждаются в этой статье, относятся к этим двум категориям.

Соединительные пластины для ферм

Соединительные пластины для ферм создаются путем пробивки отверстий в тонких оцинкованных стальных листах. Эти типы соединителей используются для соединения пиломатериалов для сборных легких каркасных ферм крыши.

Поскольку сталь оцинкована, соединители устойчивы к ржавчине, а это означает, что они могут выдерживать периодическое намокание и могут использоваться в местах с высоким уровнем влажности, например, вблизи моря или других крупных водоемов.

Листы, используемые для изготовления этих соединительных пластин, могут быть калибра 20 (толщиной около 1 мм), калибра 18 (1,3 мм) или, реже, калибра 16 (1,6 мм), и изготавливаются из класса B (SQ255) или C (SQ275). ) сталь в соответствии со стандартной спецификацией ASTM A653/A653M. Соединительные пластины вырезаются одновременно с процессом штамповки.

Зубцы, число которых варьируется от 1,2 до 1,6 на см ² , выступают с одной стороны металлического соединителя. Они расположены перпендикулярно поверхности пластины и имеют длину от 8 до 10 мм.

Эти соединители всегда используются парами на противоположных сторонах соединения. Вдавливание их в куски древесины требует значительных механических усилий. Требуемое конкретное усилие зависит от размера соединительных пластин и плотности рассматриваемой древесины.

Эти соединители доступны в широком диапазоне размеров и должны быть представлены в Канадский центр строительных материалов (CCMC) для оценки.

Подвески из оцинкованной стали

Строительные подрядчики имеют доступ к широкому ассортименту подвесок для создания различных типов соединений пиломатериалов из хвойных пород и конструкционных композитных пиломатериалов. Подвески для балок и соединения балки с колонной относятся к этому семейству соединителей.

Вешалки, как правило, производятся серийно и изготавливаются методом холодной штамповки из тонких листов оцинкованной стали толщиной от 1 до 2,75 мм (калибр от 20 до 12). В них также просверлены отверстия для гвоздей или шурупов.

Вешалки оцинкованы с покрытием G90, что соответствует 275 г оцинкованного продукта на квадратный метр, что достаточно для защиты вешалок от ржавчины, если они время от времени намокают. Тем не менее, если вы собираетесь использовать этот тип соединителя для создания наружной конструкции, которая будет подвергаться воздействию элементов (например, каркас из обработанного дерева), вы можете выбрать подвесы с более толстым гальваническим покрытием.

Максимальная способность передачи поперечной нагрузки подвесок из оцинкованной стали должна быть испытана в соответствии со стандартом ASTM D1761. Эти тесты должны проводиться в контролируемой среде и интерпретироваться в соответствии со стандартом CSA O86, чтобы получить факторизованное сопротивление для каждого соединения.

Поскольку они передают высокие нагрузки на верхние и боковые стороны балок, а также верхние и нижние части колонн, подвески лучше всего подходят для легких конструкций. Однако при определенных обстоятельствах их можно использовать для соединения больших типов деревянных балок.

Уголки

Уголки представляют собой еще один тип конструкционного соединителя. Их угол 90 градусов делает их хорошо подходящими для соединения перпендикулярных балок и балок.

Уголки обычно изготавливаются из стального сплава, который может включать цинк, латунь, нержавеющую сталь и другие металлы. Углы измеряются на основе следующих размеров: длина крыльев (поверхности, которые будут соприкасаться с деревом), ширина уголка (не может быть шире опорной детали) и толщина.
