Виды кладки кирпича для стен: ложковая, цепная, многорядная и др.

популярные виды кладки и перевязки, техника возведения стен

Для строительства зданий необходимо обладать хотя бы начальной информацией, в частности о популярных видах кирпичной кладки. Тогда возводимая конструкция сохранит свою целостность на многие годы. Кроме базовых знаний, потребуются минимальные навыки в строительстве. К примеру, надо уметь пользоваться уровнем для контроля вертикали стены, а также гидроуровнем для контроля диагонали короба.

• Разновидность строительного кирпича
  • Силикатный камень
  • Керамический материал
  • Прочный клинкер
  • Огнеупорный шамот
• Необходимые инструменты
• Требование к работе
• Виды кладок и перевязок
  • Ложковая (в полкирпича)
  • Цепная (в кирпич)
  • Многорядная перевязка
  • Облегченная с теплоизоляцией
  • Армированный вариант
  • Декоративная без оштукатуривания
  • Ажурная кладка

Разновидность строительного кирпича

Существует достаточный выбор кирпичей, каждый вид предназначен для определенной цели.

Есть как дорогостоящие, так и бюджетные варианты. Но прежде чем приступать к строительству какого-либо объекта, необходимо ознакомиться с основными видами сырья.

Силикатный камень

Такой вид кирпича считается самым востребованным, так как имеет низкую стоимость. Силикат состоит из песка и извести. Изготавливают в автоклаве при помощи водяного пара. В конце выполняется сушка с формовкой. К недостаткам можно отнести:

1. Излишнюю плотность. В отличие от керамического кирпича, силикатный камень много весит и при возведении больших зданий может привести к разрушению фундамента.
2. Слабую прочность. Для больших зданий материал не годится.
3. Низкую стойкость к огню. Если силикат длительное время будет подвергаться высокой температуре, то произойдет разрушение гидросиликата кальция. Этот компонент нужен для прочности и обеспечения целостности кирпича. Поэтому не рекомендуется выполнять кладку каминов и печей.
4. Низкую влагостойкость. Если использовать такой камень для сооружения фундамента, то рекомендуется обустроить дополнительную защиту. В противном случае есть риск деформации основания.
5. Низкую теплоизоляцию. Это обусловлено повышенной плотностью материала.

Невзирая на это, силикатный камень до сих пор широко используется в самых разных сферах строительства.

Керамический материал

Для изготовления красного керамического кирпича применяют обычную глину. В цехе происходит формирование и постепенный обжиг до температуры 1000 градусов. Пористая структура камня достигается за счет выгорания органических веществ и выпаривания воды.

К главному достоинству можно отнести умеренную легкость. Красный кирпич существенно легче силикатного камня, поэтому его смело используют для разнообразных построек. На фундамент не оказывает большой нагрузки. Кроме того, материал имеет высокую прочность, которая достигается путем спекания глины в цельный камень.

Прочный клинкер

По технологии изготовления клинкерный камень похож на керамический кирпич. Единственное отличие — это более высокая температура обжига, вследствие чего получается максимальное спекание всех частиц, из которых состоит материал. Из плюсов можно выделить:

1. Легкость. Такой камень значительно легче силиката и не продавливает фундамент.
2. Повышенную прочность. Благодаря высокой температуре обжига, материал становится крепче и надежнее.
3. Стойкость к огню. Высокая температура, которая будет воздействовать на материал, не сможет ему навредить.

Единственный минус — дороговизна клинкера, потому что его производят по сложной технологии. Для получения высокой прочности материала идет большой расход энергии на обжиг, а оборудование при такой выработке быстро изнашивается.

Огнеупорный шамот

Этот вид камня используется исключительно для объектов, которые будут подвергаться воздействию высокой температуры: камины и печи. Для изготовления применяют огнеупорную глину. Положительные качества шамотного кирпича заключаются в следующем:

1. Высокая стойкость к термическому воздействию. Даже при постоянном нагреве никакого разрушения не произойдет.
2. Теплоемкость. Шамотный камень не нагревается быстро, но происходит длительная отдача тепла, что в свою очередь полезно для обогрева помещения.

Огнеупорный шамот по цене дорогой, поэтому он используется исключительно для каминов и печей.

Необходимые инструменты

Необходимые принадлежности не только обеспечат удобство в работе, но и ускорят сам процесс. Итак, перечень инструментов:

1. Мастерок. Эта принадлежность является основной, потому что при помощи мастерка выполняется нанесение раствора на поверхность кирпича.
2. Шнур. Чтобы ряд получился ровный, без шнура не обойтись. Перед кладкой нового ряда с боку кирпичей, находящихся на углах стены, в обязательном порядке устанавливается нитка. Таким образом, горизонт ряда будет ровный. Важно установить шнур так, чтобы от верхнего угла кирпича получился зазор на 2 мм.
3. Порядовка. При помощи приспособления контролируют высоту кладки. По технологии толщина шва составляет 12 мм. И в случае увеличения или уменьшения шва может произойти отклонение от горизонта, и получится кривизна.
4. Расшивка. Такая принадлежность выполняет задачу по расшивке швов между кирпичами. Кроме расшивки, также эффективно используется металлическая трубка или рукоятка мастерка.
5. Кирка. В процессе кладки всегда приходится подгонять кирпич по нужному размеру. В этом случае помогает кирка. Инструментом производится раскалывание и обтесывание камня.
6. Отвес. Приспособление предназначено для контроля вертикальной линии.

Дополнительными инструментами считаются молоток, угольник, строительный уровень, рулетка и гидроуровень.

Требование к работе

Кирпич обладает прекрасной способностью — выдерживать нагрузку при сжатии, но давления на излом он не выдерживает, попросту может произойти разлом материала. Есть и другие нюансы, которые следует учитывать:

1. Главное правило — кладка всегда производится с углов.
2. Все выложенные ряды должны быть параллельны по плоскости. В этом случае нагрузка на кладку будет равномерной. Если не уделить этому внимание, то в противном случае во многих местах стены появятся трещины.
3. В процессе работы очень важно придать особое значение углам постройки. Чтобы воспрепятствовать деформации стен, на углах надо делать перевязку. Перевязка также выполняется при помощи кирпича, который перекрывает шов нижнего ряда на 50%.
4. Для кладки арочных проемов между плоскостями кирпичей удерживается угол на 17 градусов.
5. Чтобы вода не заливала кладку в цоколе, следует над выступающей частью стены установить полосу из цинка — отлив.
6. Для повышения прочности стен используют армирование рядов. Достаточно проложить вдоль ряда несколько штук арматуры и закрепить между собой проволокой.
7. Важно соблюдать перекрытие нижних кирпичей. Как правило, один камень должен перекрывать хотя бы на четвертую часть от всей своей длины. Но рекомендуется выполнять кладку с тем расчетом, чтобы получилось 50% перекрытия нижних кирпичей.
8. Чтобы кладка не подверглась расслоению, следует при помощи цементного раствора заполнить все имеющиеся швы.
9. Между кирпичной стеной и фундаментом в обязательном случае укладывается слой гидроизоляции. Для этих целей каменщики применяют двойной слой рубероида.

По стандарту, каменщики для легких небольших строений используют кладку в один кирпич, это касается и перегородок. Наружные стены выполняются в полтора и в два кирпича.

Виды кладок и перевязок

В строительстве существует много видов кирпичной кладки, которые предназначаются для той или иной цели. Каждая разновидность имеет свои тонкости в работе, с которыми следует ознакомиться. Новички должны понимать, что, если не соблюдать правила, то в противном случае может возникнуть неприятность в виде деформации или разрушения постройки.

Ложковая (в полкирпича)

Такой вид кладки в полкирпича является самым распространенным. Класть камень надо так, чтобы швы по вертикали смещались от ряда к ряду. В идеале смещение делается на половину камня. Не стоит забывать про устранение лишнего раствора сразу же, после кладки каждого ряда. Иначе он высохнет и застывший раствор придется сбивать молотком. Это может вызвать повреждение кирпичей.

Цепная (в кирпич)

Кладка в кирпич предполагает перевязку двух горизонтальных рядов. Такой способ обеспечивает надежность и прочность всей постройке. Принцип работы заключается в кладке кирпича «плашмя». Перекрывать нижние швы можно на 25 и 50%. Но желательно, чтобы шов был перекрыт на половину верхнего кирпича.

Ложковые швы по вертикали не должны сходиться с тычковыми рядами.

Многорядная перевязка

Как показывает практика, не стоит выполнять каждый второй или третий ряд тычковым. Прочность конструкции не снизится, если чередовать каждые пять ложковых рядов через один тычковый ряд. Но есть некоторые правила:

• тычковым способом также выкладываются карнизы;
• тычковые ряды обязательно должны присутствовать в самом начале, в середине и на последнем ряду;
• таким же методом выкладывают зоны стен, где есть балки.

Облегченная с теплоизоляцией

В основном облегченную кладку применяют для возведения многоэтажных зданий. Преимущество заключается в создании пространства между стенами. Эта полость засыпается теплоизоляционным материалом. Зачастую кладка выполняется в полкирпича, и строят две стены параллельные друг другу с неким зазором. Стены возводят с трехрядной диафрагмой. Простым языком: делают три-пять рядов кладки диафрагмой и кладут три ряда тычковым способом. При такой технологии облегченной кладки здание станет не только прочным, но и теплым.

Армированный вариант

Кладку кирпичных зданий армируют для дополнительного усиления. В основном применяют такой способ для строительства в условиях сейсмоопасных районов. Также армирование выполняется вместо диафрагм и тычковых рядов, особенно применяется для облегченных стен с монтируемой теплоизоляцией. Только в таком случае можно повысить надежность короба. В углах здания, как правило, осуществляется усиленная закладка арматуры между кирпичными рядами. Вместо арматурных прутьев нередко прокладывают специальную сетку.

Декоративная без оштукатуривания

Иногда кирпичная постройка может не предусматривать штукатурные работы, в таком случае необходимо постараться изготовить стену с красивыми швами. Существуют разные варианты декоративной кирпичной кладки, но надо знать хотя бы про основные виды:

1. При цепной перевязке на стене формируют рисунок при помощи разноцветного кирпича. К примеру, достаточно скомбинировать силикатный белый кирпич и красный.
2. Чтобы создать рельеф на стене дома, рекомендуется применить облицовочный камень.
3. Для имитации полуразрушенной кладки и создания рельефа применяют специальные настенные панели, которые на сегодняшний день пользуются большим спросом.
4. Технология баварской кладки предполагает чередование нескольких темных тонов в каждом прокладываемом ряде.

Чтобы стены дома были красивыми, необязательно использовать штукатурку. Главное, сделать швы ровными и симметричными между собой.

Ажурная кладка

При помощи кирпича можно возводить не только сплошные стены, но и декоративные ограждения. Между камнями обязательно оставляется зазор в 5 см. А швы разделываются с особой аккуратностью. Подобные ограждения возводятся как в саду, так и могут примыкать к дому. Такие стены можно строить не только прямыми, но и криволинейными.

Древние крепости послужат наглядным примером. В подобных конструкциях применялись обтесанные камни и выкладывались именно криволинейным способом. Правда, кирпичи того времени делались под скос, а это в свою очередь обеспечивало удобство в строительстве сложных объектов. Однако с прямоугольными кирпичами также можно создавать подобные криволинейные строения.

На самом деле во всем мире существует много видов кладок из кирпича. Все представленные виды считаются эффективными и используются довольно широко. Если есть желание построить какое-нибудь сооружение, то лучше начинать с малого и постепенно передвигаться к строительству больших домов. Только так можно научиться мастерству.

Типы кирпичной кладки

Оглавление:

• Составные элементы кирпичной кладки
• Толщина кирпичной кладки
• Перевязка рядов: особенности
• Конструктивное исполнение кирпичной кладки
  • Монолитная кладка
  • Колодезная кладка
  • Кладка с воздушными прослойками
  • Кладка с внутренним расположением утеплителя
  • Анкерная кладка
• Кладочные швы: рекомендации

При строительстве зданий одним из наиболее распространенных традиционных материалов является кирпич.

Различные типы кирпичной кладки позволяют возводить стены, различающиеся не только рисунком швов (что маловажно при последующем наружном утеплении стен), но и по прочностным и теплосберегающим характеристикам.

Структура кирпича.

Составные элементы кирпичной кладки

Кирпич представляет собой как бы сборочную единицу. Комбинируя различные варианты взаимного расположения, можно возводить стены, обладающие различными характеристиками.

Для возведения кирпичных стен используются кирпичи из силикатных или глиняных материалов. По структуре кирпичи, использующиеся при строительстве, могут быть полнотелыми или с пустотами. Полнотелые кирпичи позволяют возводить строения большей этажности. Пустотный же кирпич отличается меньшей теплопроводностью.

На практике, с течением времени сложилась общепринятая терминология, описывающая составные элементы кладки. Эта терминология позволяет не запутаться и находить общий язык между различными участниками процесса.

Схема кирпичной кладки.

Основными терминами, описывающими отдельно взятый кирпич, являются:

• постель основание кирпича, самая широкая его грань, по пространственному расположению различают верхнюю и нижнюю постели,
• ложок узкая длинная грань,
• тычок торцевая часть, отличающаяся самой малой площадью.

Кроме этих понятий еще существуют понятия, описывающие пространственное расположение элементов:

• верста ряд кирпичей, образующих наружную или внутреннюю поверхность стены, соответственно, различают внутреннюю и наружную версты,
• забутовка ряды кирпичей или других вспомогательных материалов, используемых во внутреннем объеме кирпичной кладки.

При выполнении работ, в зависимости от ориентации кирпича, различают ложковые и тычковые ряды. Соответственно, в ложковом ряду кирпич выкладывается вдоль направления стены, в тычковом перпендикулярно.

Вернуться к оглавлению

Толщина кирпичной кладки

В различных климатических условиях толщина кирпичной стены для обеспечения комфортного микроклимата внутри помещения должна быть различной. Чем холоднее климат, тем более массивной должна быть стена.

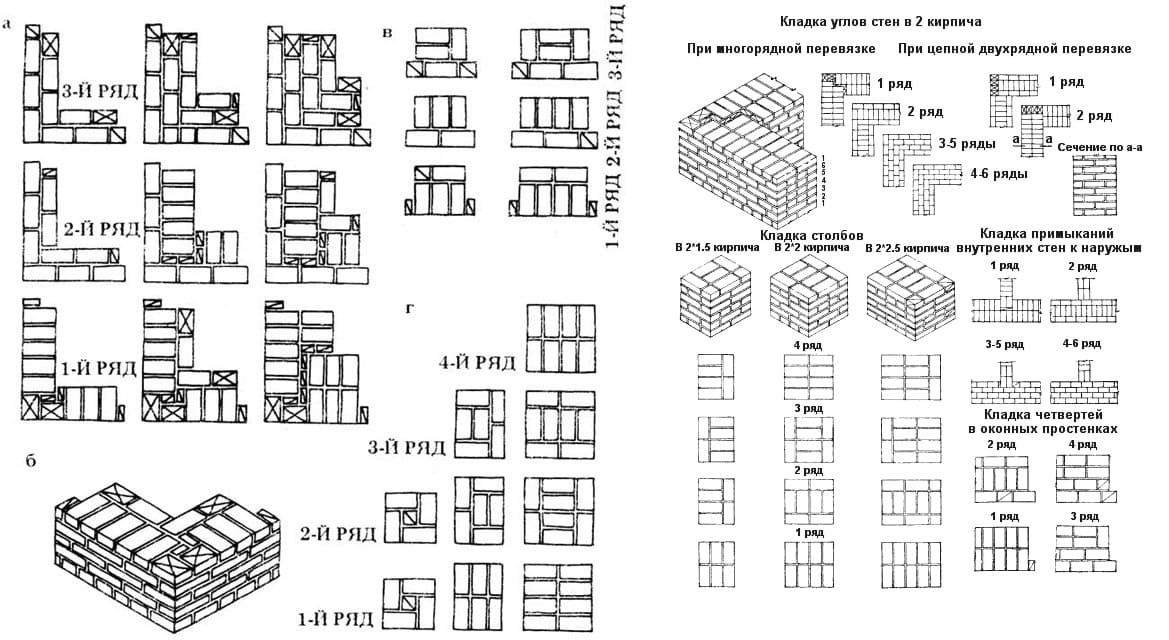

Схема перевязки и кирпичной кладки стен: 1 — тычковый ряд, 2-6 — ложковые ряды.

На практике наиболее часто для возведения стен жилых зданий используется кладка в два с половиной, два или полтора кирпича. По теплотехническим характеристикам толщины такой стены в большинстве случаев все равно недостаточно.

Для круглогодичного проживания дом с толщиной стены в два или два с половиной кирпича требует дополнительного внешнего утепления. Стены толщиной в кирпич используются для возведения декоративных ограждений и стен хозпостроек. Полкирпича оптимальная толщина для облицовки декоративным кирпичом основных капитальных стен здания.

Как уже понятно, на практике толщина кладки определяется в кирпичах. Это означает, что стена в полкирпича будет состоять из одного ложкового ряда. Соответственно, толщина в один кирпич характеризуется одним тычковым рядом.

Другие распространенные толщины будут представлять собой комбинацию возможного расположения рядов:

• полтора кирпича один ряд в кирпич и один ряд в полкирпича,
• два с половиной один ряд в полкирпича и два в кирпич.

Вернуться к оглавлению

Перевязка рядов: особенности

При строительстве должно выполняться обязательное условие каждый кирпич должен опираться минимум на два нижележащих. Выполнение этого условия позволит увеличить общую пространственную жесткость и прочность возводимой конструкции.

Стены с воздушными прослойками из обычного и эффективного кирпича: а с металлическими связями, б со связями из кирпича.

Различают виды перевязки рядов:

1. Однорядная или цепная перевязка. Такой тип предполагает чередование параллельных и перпендикулярных рядов кирпича. Характерной особенностью является совпадение вертикальных швов.
2. Многорядная кладка. Чередование рядов несколько другое. На несколько обычно 5-6 ложковых рядов устанавливают один перпендикулярный ряд. Такой способ еще иногда называется шестирядным.
3. Разновидностью многорядного варианта будет кладка без перевязки горизонтальных рядов наружной версты. Вертикальные швы продольных рядов будут совпадать. Конструктивная прочность будет обеспечиваться за счет перевязки внутренней версты, забутовки и частично за счет наружных тычковых рядов.
4. Чередующаяся перевязка (голландская или фламандская). В данном случае в каждом ряду чередуется продольное и поперечное расположение кирпичей.

Кроме перевязки вертикальных и горизонтальных швов должны перекрываться еще и поперечные швы. Грамотная перевязка способствует созданию прочного монолита конструкции, способного длительное время противостоять внешним воздействиям без какого-либо ущерба.

Вернуться к оглавлению

Конструктивное исполнение кирпичной кладки

По типам конструктивного исполнения кирпичная кладка может быть нескольких видов:

• цельная или монолитная,
• колодезная,
• с воздушной прослойкой,
• с внутренней установкой утеплителя,
• анкерная.

Вернуться к оглавлению

Монолитная кладка

Виды кладок.

Весь объем монолитной кладки полностью выполняется из кирпича.

Стены, возведенные по такой технологии, отличаются наибольшей прочностью, однако обладают наибольшей теплопроводностью.

При неблагоприятных условиях возможно явление промерзания.

Для исключения подобных случаев требуется увеличение толщины ограждающих конструкций дома, что не всегда возможно и зачастую нерационально.

Выходом из подобной ситуации может быть использование наружного или внутреннего утепления самой стены за счет изменения ее конструкции. То есть использование так называемой облегченной кладки.

Вернуться к оглавлению

Колодезная кладка

Колодезная конструкция предусматривает создание внутренних пустот колодцев, которые могут заполняться различными материалами (опилкобетоном, засыпным утеплителем, плотными минеральными утеплителями, ЭППС). Пустоты образуются за счет того, что внешние версты разнесены между собой.

Жесткость обеспечивается наличием вертикальных сплошных перегородок.

Колодцевая кладка кирпича.

При использовании для заполнения сыпучих утеплителей, склонных к уплотнению и усадке, рекомендуется применять растворную диафрагму. Она представляет собой цементно-песчаную стяжку, устроенную по поверхности утеплителя.

Для большей прочности стяжка армируется проволочной сеткой. Стяжки устраиваются через каждые 5-6 рядов кирпича.

Таким типом диафрагмы не только предотвращается усадка утеплителя, но и дополнительно усиливается колодезная конструкция в целом.

Вместо стяжки может быть использована установка одного или трех поперечных рядов кирпича. Колодезная кладка в углах здания выполняется с увеличенной толщиной внешней стенки.

Вернуться к оглавлению

Кладка с воздушными прослойками

Облегчить монолитную стену можно, создав внутри нее воздушные полости. Характерной особенностью такого типа кладки является наличие сплошной внутренней и наружной версты и установка кирпичей забутовки не вплотную друг к другу, а с небольшими интервалами.

Воздух, находящийся внутри, будет играть роль дополнительного теплоизолятора при сохранении прочности объема.

Перевязка внешней и внутренней версты осуществляется установкой одного или двух тычковых рядов. Такие связи устраиваются через каждые 5-7 рядов ложкового кирпича.

Использование такого приема требует тщательного оштукатуривания как наружной, так и внутренней поверхности стены, во избежание ее сквозного продувания.

Вернуться к оглавлению

Кладка с внутренним расположением утеплителя

Схема видов кирпичной кладки.

Дальнейшим развитием стеновой конструкции с воздушными полостями является заполнение внутренних пустот утеплителем.

Данный метод также несколько похож на колодезную кладку. Однако, в отличие от нее, размер пустот более мелкий. Пустоты формируются таким образом, чтобы в них можно было устанавливать минеральный утеплитель в виде плит или матов.

Стандартная ширина такого утеплителя будет кратна 50 мм. Габариты утеплителя 600х800 мм. Соответственно, для облегчения процесса установки пустоты необходимо формировать похожих или кратных размеров.

Процесс возведения стен ведется по многорядовой схеме перевязки. Каждые 5-7 рядов ложкового кирпича перекрываются одним или двумя тычковыми рядами.

Вернуться к оглавлению

Анкерная кладка

Анкерная система представляет несъемную опалубку, внутрь которой залит бетон.

Роль стенок опалубки выполняют внешняя и внутренняя версты. В качестве анкеров служат тычковые кирпичи, выступающие в пространство между стенками.

При возведении стен образующаяся пустота периодически (через каждые 3-5 рядов кирпича) заполняется бетонным раствором. Для повышения теплосберегающих свойств рекомендуется использовать в качестве наполнителя для бетона шлак, опилки, керамзит.

Вернуться к оглавлению

Кладочные швы: рекомендации

Объем, приходящийся на долю раствора в швах между рядами, составляет около 20% от общего строительного объема.

На основе практического опыта принята толщина шва около 12 мм. Такой шов обеспечивает требуемую прочность конструкции при минимальном расходе.

При нанесении раствора на контактные поверхности необходимо, чтобы он заполнял пространство полностью без излишков. При недостаточном заполнении швов раствором ухудшается прочность кладки и увеличивается ее теплопроницаемость за счет продувания.

В зависимости от степени заполненности шва раствором различают:

1. Пустые швы. Раствор удаляется из швов на глубину 10-15 мм для увеличения адгезии при последующем оштукатуривании.
2. В подрезку. Швы заполнены раствором заподлицо с поверхностью стены.
3. В расшивку. Внешним лицевым швам с помощью специальных инструментов придается профильная декоративная форма.

Выбрав тот или иной тип кирпичной кладки или используя сочетания нескольких, можно возвести дома, наиболее полно отвечающие окружающим условиям, с наименьшими трудовыми и финансовыми затратами.

Различные типы кирпичных стен

Построить кирпичную стену — это больше, чем просто положить один кирпич на другой.

Знаете ли вы, что существует несколько различных способов возведения стен вашего здания?

Даже если кто-то другой кладет кирпичи за вас, полезно знать, какой тип стены вы получите.

Большинство зданий в наши дни имеют один из трех различных типов стен, в зависимости от соответствующих потребностей этого здания.

Мы не говорим о кирпичных связях; это тема для совершенно другого поста.

Это все, что вам нужно знать о различных типах кирпичной кладки, которые вы можете найти в своем здании.

Важное различие

Первое различие, которое необходимо сделать, заключается в том, является ли кирпичная кладка несущей или не несущей. Все кирпичные стены являются одним из двух.

Несущие стены являются неотъемлемой частью конструкции здания. Они несут вес здания и поэтому должны соблюдать правила, чтобы поддерживать его в рабочем состоянии.

Большинство несущих стен находятся снаружи, но в наши дни они менее распространены, так как теперь есть более простые и экономичные способы обеспечения несущей части конструкции.

Ненесущие стены должны выдерживать только себя и вес облицовки, которая на них находится. Они не обязаны нести вес конструкции.

Они часто используются в качестве перегородок для разделения комнат здания и могут быть снесены без каких-либо структурных повреждений.

Точно так же, как указано выше, у вас может быть ненесущая стена снаружи, если конструкция поддерживается внутренней стеной или облицовкой. Подробнее об этом ниже.

Выясните, что есть что, прежде чем приступать к каким-либо работам

Узнать, является ли кирпичная стена несущей или не несущей, не всегда так просто.

Но если вы думаете проломить стену, убедитесь, что она не является несущей. Для этого вам нужно вызвать геодезиста или инженера-строителя.

Даже если внутренний или внешний слой не является несущим, другой слой, скорее всего, будет, поэтому перед выполнением любых работ убедитесь, что у вас есть дополнительная опора.

3 типа кирпичной стены

В большинстве современных зданий конструкция состоит из кирпичной стены одного из этих типов.

Некоторые более популярны, чем другие по причинам, которые мы рассмотрим ниже.

Полнотелые кирпичные стены

Полнотелые стены состоят из двух или более слоев кирпичной кладки, скрепляемых металлическими связями или перекрывающими кирпичами.

Эти перекрывающие кирпичи лежат перпендикулярно плоскости стены, создавая несущую нагрузку. Без них существует только такая высота, на которую могут подняться соседние слои, прежде чем они станут неустойчивыми.

Это самый надежный и долговечный тип кирпичной кладки, поскольку он создает толстую, прочную стену, при условии использования прочного кирпича и раствора.

Многие старые кирпичные здания будут иметь сплошные стены, но из-за огромного количества требуемого кирпича новые жилые дома будут иметь один из следующих вариантов.

Полые кирпичные стены

Впервые использованный в середине двадцатого века, это, вероятно, самый популярный вид кладки, используемый сегодня.

Полые стены состоят из 2 наружных слоев кирпича, причем внутренний слой обычно является несущим или опорным слоем. (Не все полые стены обязательно являются несущими)

Внутренней опорой может быть еще одна кирпичная стена, бетонные блоки или монолитный бетон. Между слоями должно быть не менее 2-4 дюймов, чтобы образовалась полость.

Полые стены популярны по ряду причин, включая их способность предотвращать проникновение воды, поскольку воздушное пространство между слоями действует как барьер для воды.

Поскольку внутренняя стена выполняет всю тяжелую работу по несущей нагрузке, наружная стена имеет более эстетическое назначение. Здесь вы можете сделать свою красивую кирпичную кладку.

Стеновые стяжки вставляются через равные промежутки в слои раствора для сохранения жесткости поперечных слоев.

Кирпичные стены из шпона

Фанерные стены состоят из одного слоя кирпича, прикрепленного к стальным или деревянным стойкам, которые составляют несущую конструкцию.

Как и полая стена, внешний слой служит чисто эстетической цели и не является несущим. Таким образом, эта единственная стена имеет низкую теплоизоляционную способность, а изоляционный материал обычно крепится к стойкам, а не заделывается в кладку.

Они довольно популярны из-за низкой стоимости и относительной простоты сборки. Внешний вид также обеспечивает большую эстетическую гибкость.

Стройте уверенно

Итак, готово. Надеюсь, вы чувствуете, что знаете свои стены немного лучше.

Если вы предпочитаете определенный тип конструкции, будь то по цене или стилю, вы должны иметь более четкое представление о том, что вы ищете.

Вы знаете о кирпичных стенах, но как насчет кирпичей, из которых их строить?

Мы можем это отсортировать. Ознакомьтесь с нашим выбором кирпичей или разделом библиотеки кирпичей.

Виды кладки кирпича. Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 21 декабря 2022

См. вся история

Содержимое 1 Что такое кладка кирпича? 2 Какова цель схемы кладки кирпича? 3 Типы рисунков кладки кирпича 3.1 Эластичная связка 3.2 Английская облигация 3.3 Английская садовая стена 3.4 Английская кросс-связка 3,5 Фламандская облигация 3,6 Фламандская садовая стена (также называемая сассекской облигацией) 3.7 Облигация монаха 3.8 Соединение коллектора 3.9 Пакетная связка 3.10 Сассексская облигация 3.11 Текучая связка 4 Статьи по теме Проектирование зданий

Связка кирпичей — это схема, по которой кирпичи располагаются в конструкции, такой как стена или колонна.

В широком смысле кирпичи можно укладывать в виде солдатиков (стоя вертикально), подрамников (укладывать вдоль стены) или перемычек (укладывать вдоль стены по ширине).

Кирпичи обычно укладывают со смещением, чтобы обеспечить достаточный нахлест между швами от одного ряда к другому и гарантировать, что вертикальные швы не будут расположены друг над другом в последовательных рядах.

Схемы кладки кирпича:

• Распределите нагрузку по конструкции для достижения максимальной прочности.
• Обеспечьте устойчивость.
• Достигните желаемой эстетики.

Существует большое количество вариантов кладки кирпича. Факторы, влияющие на выбор схемы скрепления кирпича, включают: требуемая прочность, толщина конструкции, часть конструкции (например, ряд кирпичей над окном может иметь различный рисунок скрепления), эстетические требования, тип и размер используемого кирпича, местные традиции и так далее.

Ниже описан ряд часто используемых схем скрепления кирпичей.

Растяжная связка — это наиболее часто используемый вид кирпичной кладки в Великобритании. Он формируется с использованием только ложков (кирпичей, уложенных вдоль), при этом стыки на каждом ряду центрируются сверху и снизу на полкирпича. Этот тип связи не отличается особой прочностью.

Разновидностью является склейка для натяжных полок. Нахлест между кирпичами обычно составляет треть или четверть кирпича, а не полкирпича.

Английская перевязка представляет собой узор, образованный чередующимися рядами носилок и жаток. Соединения между носилками сосредоточены на заголовках ниже. Это одна из самых прочных связей, но требует больше облицовочных кирпичей, чем другие связи.

Английская садовая стена похожа на английскую, но с одним рядом коллекторов на каждые три ряда носилок. Заголовки располагаются по центру заголовков курса ниже. Это обеспечивает быстрое поперечное распределение нагрузки и требует меньшего количества облицовок, чем английская связка.

Английская поперечная перевязка чередует ряды подрамников и коллекторов, при этом чередующийся ряд подрамников смещается на полкирпича. Носилки центрируются на стыках между носилками под ними, так что чередующиеся ряды носилок выровнены. Ступенчатые подрамники позволяют выбирать узоры из кирпичей различной текстуры или цвета.

Фламандская перевязка образуется путем укладки жаток и носилок попеременно в каждом ряду. Заголовки каждого курса сосредоточены на носилках курса ниже. Эта связь прочная и часто используется для стен толщиной в два кирпича.

Фламандская садовая облигация (или Сассексская облигация) представляет собой разновидность фламандской облигации, в каждом ряду которой используется одна жатка на три носилки. Заголовок центрирован над носилками в середине группы из трех на курсе ниже.

Облигация монаха является вариантом фламандской облигации и включает в себя две носилки между коллекторами в каждом ряду. Заголовки сосредоточены над стыком между двумя носилками в курсе ниже.

Соединение коллектора представляет собой ряды коллекторов, смещенных на полкирпича. Это похоже на ложковую связь, но с заголовками вместо носилок.

При стыковке кирпичи укладываются непосредственно друг на друга, стыки выровнены и проходят вертикально вниз по всей стене. Кирпичи можно укладывать как горизонтально, так и вертикально.

Выравнивание швов приводит к минимальному соединению, что означает, что это соединение является слабым и часто структурно ненадежным, если только проволочное армирование швов постели не размещается в каждом горизонтальном ряду или, при умеренной нагрузке, в каждом чередующемся ряду. Это часто используется исключительно в декоративных целях и в качестве защиты от дождя.

Сассексская перевязка такая же, как и фламандская перевязка садовой стены, и в каждом ряду используются три носилки и одна жатка.

Международный жилищный кодекс (IRC) 2018 г.
