Ветрогидрозащитная мембрана – зачем нужна?

Ветровлагозащитная или ветрогидрозащитная мембрана — это рулонный материал, предназначенный для защиты теплоизолятора от воздействия ветра и от контактов с атмосферной влагой. Он входит в состав кровельного пирога как верхний элемент отсечки теплоизолятора от контактов с внешней средой.

Определяющее слово тут: мембрана. Что и отличает по названию от гидроизоляционных и прочих пленок.

Мембрана обладает важной способностью — она выпускает водяной пар из теплоизоляции, но не пропускает влагу внутрь кровельного пирога. Это обеспечивает постоянную работоспособность утепляющего слоя.

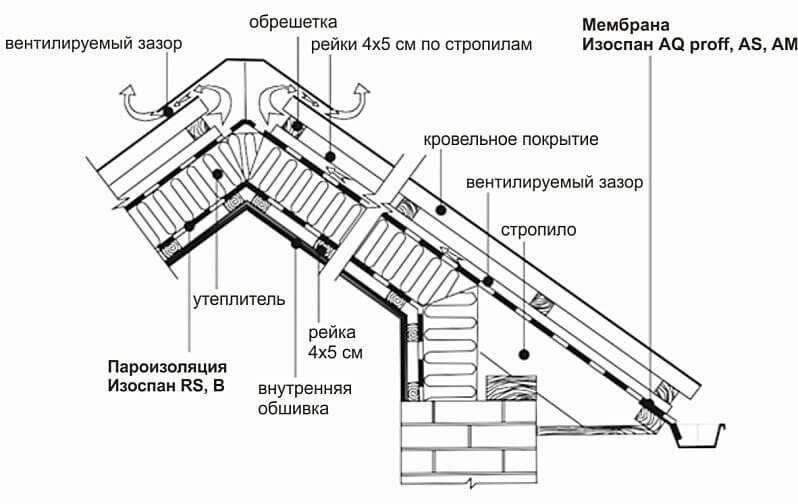

Укладывается непосредственно на теплоизолятор в системах вентиляции подкровельного пространства с одним воздушным зазором. Может применятся и в системах с двойным зазором, как верхняя, но паропропускаемость в таком случае становится не нужной и можно применить обычную гидроизоляционную пленку. СП 17.13330.2017 «Кровли» даже определяет материал исключительно для конструкций с одним вентиляционным каналом, называя его диффузионной ветрозащитной пленкой.

Материалом для изготовления мембраны чаще всего служит полипропилен, но есть пленки и из других материалов.

Принципы работы

Полотно ветровлагозащитной мембраны оснащено массой мелких отверстий. Сквозь них из теплоизолятора выводится водяной пар, если он как-то проник туда. При этом, размер отверстий таков, что вода снаружи не может преодолеть поверхностное натяжение и не попадает внутрь кровельного пирога. Поток воздуха в подкровельном воздушном зазоре подхватывает пар, выводимый из отверстий пленки, и выносит его за пределы пространства кровли.

Мембрана часто имеет две стороны — гладкую лицевую и изнаночную ворсистую. Ворсистая сторона предназначена для сбора конденсата, не давая ему стекать ручейками, пока он полностью не выветрится через мембрану.

Классификация ветровлагозащитных мембран

Ветровлагозащитные мембраны можно условно разделить на группы по нескольким признакам.
По паропроницаемости:

  • псевдодиффузионные мембраны (с каждого квадратного метра испаряется около 300 г воды в сутки)
  • диффузионные (от 400 до 1000 г/м2)
  • супердиффузионные (более 1000 г/м2)

По составу:

  • однослойные
  • многослойные (2-4 слоя)

По наличию клеящего слоя:

  • без слоя
  • с клеящим слоем (часто ускоряет монтаж и экономит средства на лентах).

Поскольку изготовлением ветровлагозащитных мембран занимается большое количество производителей из всех уголков мира, предложений на рынке очень много. В продаже постоянно появляются новинки, материалы с увеличенными показателями по тому или иному параметру. Поэтому, в любой момент возможно появление новых групп с более удачным набором рабочих качеств.

Рабочие характеристики мембран

Технические характеристики ветровлагозащитных мембран и должны определять выбор материала для конструкции. В состав характеристик, которые обычно показывают производители, входят следующие показатели:

  • плотность. Показатель, определяющий вес и косвенно степень прочности полотна.
  • прочность на разрыв. Несмотря на то, что обычно доступа к мембране после финиша строительства нет, этот показатель важен не только во время монтажа (риск повреждения), но и в последующей эксплуатации. Иногда возникают ситуации, когда материал испытывает физическое воздействие в готовой конструкции. При усадке или даже образовании временных наледей из-за протечек или конденсата.
  • паропроницаемость. С этим показателем большая путаница у производителей. Его могут показывать различными способами: сопротивление паропроницанию, проходимость водяного пара и т.п. Показатель важный, определяющий эффективность прохождения водяного пара сквозь слой пленки.
  • влагонепроницаемость, водонепроницаемость, водоупорность. Здесь тоже названия могут быть разными. Характеристика, показывающая величину давления столба воды на поверхность пленки, при котором жидкость проходит сквозь отверстия.
  • устойчивость к воздействию солнечного ультрафиолета. Это важный показатель, определяющий способность материала выполнять функции временной кровли в ходе монтажа. Чаще всего указывается для простоты в месяцах. Но это для кровельных мембран. Для мембран на стены иногда требуется постоянная стойкость к УФ, тот же планкен – это фасад со щелями и к нему необходимы особые мембраны.
  • пожарная безопасность. Большинство мембран не проходят по нормативам пожаробезопасности для зданий верхних степеней огнестойкости и на таких следует применять специальные негорючие мембраны. Особенно пристально внимание к этому на фасадных конструкциях. Тем не менее есть документы, позволяющие применять и обычные мембраны, если нет каких-то особых случаев, например, СП 2.13130.

Кроме этого, к рабочим показателям мембран относят длину и ширину рулона, а также его общую площадь.

Расчет ветровлагозащитных мембран

Как правило, расчет ветровлагозащитных мембран производится для определения количества материала, необходимого для укладки на крышу. Для этого надо вычислить суммарную площадь скатов и вычислить потребное количество рулонов мембраны. К полученному значению рекомендуется прибавить 10-15 %, так как материал кладется внахлёст.

В зависимости от конструкции и материала кровли отдельно рассчитывают дополнительный материал на коньки и ендовы. Длину коньков делят на два, добавляют длину ендов и округляют в большую сторону до целого числа рулонов.

Если на здании много примыканий кровли к стенам, то это тоже стоит отдельно учесть. Мембрана должна подниматься на стену и крепится на ней.

Однако, при проектировании конструкций нередко возникает необходимость более глубокого расчета. Вся конструкция здания должна беспрепятственно выводить водяной пар наружу. Вопрос не самый простой, как может показаться, но в самом доступном виде это выглядит так, что материалы должны применяться по возрастанию паропроницания по мере близости к наружному воздуху.

Чтобы не вдаваться в расчеты многие пользователи поступают иначе — они используют мембраны с максимальной проницаемостью. Как правило, такой подход дает ожидаемые результаты.

Какой стороной укладывать?

Укладку мембраны чаще всего полагается делать гладкой стороной (с надписями) вверх, а ворсистой — вниз (внутрь кровельного пирога). Это обеспечит максимальную эффективность работы полотна. Но материал обычно работает и если вы ошиблись. Обычно – это не значит всегда. Внимательно ознакомьтесь с инструкцией производителя.

Материал довольно дорогой, и расходовать деньги, не получая ожидаемых результатов, нецелесообразно. Любые ошибки в данном случае — следствие неаккуратности и рассеянности. Если работа выполняется внимательно и сосредоточенно, никаких проблем не возникнет.

Где применяется?

Ветровлагозащитная мембрана используется в случаях, когда нужно защитить какую-либо конструкцию от влаги, при этом не препятствуя выходу пара из неё:

  • для защиты кровельного теплоизолятора. Мембрана — стандартная составляющая «кровельного пирога» с одним воздушным каналом. Без неё решение работало бы плохо, так как чаще всего на кровлях применяется минераловатный утеплитель, «не любящий» воду. Важной становится не только паропроницаемость, но и водонепроницаемость. Конденсат или протечки будут на мембране.
  • для защиты утеплителя стен. Здесь больше требуется ветрозащита и часто очень хорошая. К прочности материала могут быть тоже повышенные требования. На высоких зданиях в вентилируемых фасадах потоки воздуха часто очень сильные.
Фальцевая или любая другая металлическая кровля

Металлическая кровля нуждается в использовании специализированных материалов, способных к эффективному отводу конденсата. Металл очень быстро остывает, и в течение дня несколько раз он оказывается холоднее внутреннего воздуха. Водяной пар начинает конденсироваться на нём и стекает вниз на утеплитель. Мембрана в этом случае его и защитит.

В фальцевой кровле не редко устанавливают ещё объёмно-диффузионную мембрану (ОДМ) сразу за покрытием и тогда она выполняет функцию отвода конденсата. Металлочерепица или профнастил с таким решением не монтируются. Однако и для кровель с ОДМ рекомендуется установка слоя ветрогидрозащиты утеплителя.

С правильно установленной мембраной конденсата боятся не следует. Он или стечёт за карниз или прекрасно выветрится через подкровельную вентиляцию.

Керамическая и другая черепица

На черепичных кровлях обязательное наличие мембраны обусловлено вероятностью не только затечек из-за неплотностей в штучных деталях, но и возможности задувания сухого снега, затекания при наледях.

Особое внимание с черепицей нужно обратить на прочность мембраны и водонепроницаемость.

Гибкая, мягкая, битумная черепица

На таких кровлях чаще всего конденсата не возникает, заметания снега при правильном монтаже тоже. Однако наша рекомендация всё-таки её монтировать. Ветрозащита и дополнительная защита от протечек будут совсем не лишними. Затраты на ремонт при намокшем утеплителе значительно превысят затраты на мембрану.

Отличия от других мембран

Ветровлагозащитные мембраны — это универсальные рулонные материалы многофункционального назначения. Однако, присутствие на рынке большого количества подобных материалов, да и прочих плёнок, вносит немалую путаницу и усложняет выбор для неопытных застройщиков. Поэтому, правильнее будет сравнить ветровлагозащитные мембраны с другими пленками.

От гидроизоляционных пленок

Гидроизоляционные пленки предназначены для защиты строительных конструкций от влаги. В их задачу не входит организация вывода водяного пара. Как правило, это самые простые рулонные материалы, но могут быть и дорогие элитные материалы. Для защиты теплоизоляции они никогда не используются, а в кровле применяются исключительно как подкладочные под саму кровлю или при организации двойного вентиляционного канала, иногда как самостоятельное финишное гидроизоляционное покрытие.

От диффузионных мембран

Диффузионные материалы — это одно из названий ветровлагозащитных мембран.

Сам термин «диффузионный» определяет принцип их работы. В данном случае может возникнуть некоторая путаница, обусловленная спецификой подобных материалов. Нередко рассматривается только одна функция универсальной пленки, а остальным никакого внимания не уделяется. Однако, общий набор качеств у всех этих материалов не меняется.

Кроме этого, мешает отсутствие общей терминологии. Каждый производитель волен называть свою продукцию так, как ему захочется. Это создает путаницу и часто становится причиной ошибочного использования негодных материалов. Приобретая материал, необходимо внимательно изучать его технические характеристики и соотнести их с требуемым в вашем случае характере работы материала.

От ветрозащитных мембран

Ветрозащита — это полотно, отсекающее контакт утеплителя с порывами ветра. Мелкие частицы изоляции выдуваются и уносятся с потоками ветра, что понемногу снижает работоспособность кровельного пирога. Такая функция присутствует у большинства защитных пленок с минимальной воздухопроницаемостью. О ветрозащите чаще всего идёт речь на фасадах, а там могут быть дополнительные требования: негорючесть, постоянная стойкость к УФ.

Поэтому, под ветрозащитными мембранами чаще всего понимают упрощенные версии диффузионных мембран.

От пароизоляционных пленок

Несмотря на явное несоответствие названий мембрану и пароизоляцию путают частенько. Причём при монтаже. А это прямо фатальная ошибка. Пароизоляция не пропускает пар и должна стоять исключительно со стороны помещений. Мембрана выпускает пар и должна находится снаружи. Правило одно!

Есть, конечно, исключения. Адаптивная пароизоляция, например. Но чтобы применять исключения надо чётко знать правило!

Монтаж ветрогидрозащитных мембран и пленок

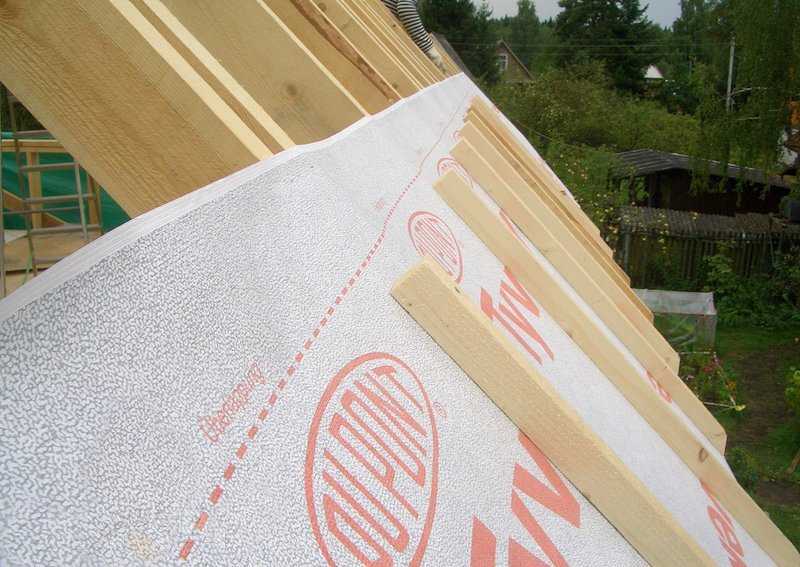

Монтаж ветрозащитных полотен является одним из этапов строительства крыши. Обычно производится сразу после монтажа стропильных ног. Защитное полотно прикрепляют прямо к их верхним кромкам, используя кровельные гвозди или степлер.

Полосы материала начинают укладывать снизу, параллельно карнизному свесу. Внешний край пленки приклеивают к капельнику, используя собственный липкий слой, клей или специальный строительный скотч. Следующие полосы укладывают внахлест (10-15 см, которые чаще всего отмечены на материале производителем) и на кровле склеивают лентой, если у мембраны нет своего клеящего слоя. Сильно натягивать мембрану не следует, но и чрезмерно ослаблять полотно нельзя. Оно должно лежать ровно, без бугров и складок.

Полотно должно быть максимально герметичным. Для этого заклеивают все участки крепления, а чаще всего они перекрываются контробрешеткой, но важно чтобы на ней была уплотнительная лента. На коньках и участках ендов мембрану укладывают с перехлестом полотен. На ендовах ещё и дополнительной полосой. Но только полосой правильная гидроизоляция ендовы не ограничивается. Там много нюансов нуждающихся в отдельном рассмотрении.

Основные производители

Производителей ветровлагозащитных мембран в мире очень много — этот материал изготавливают все специализированные компании. Европа, Россия, Азия.

  1. DELTA
  2. TYVEK
  3. Изоспан
  4. Grand Line
  5. Juta
  6. Технониколь

Верхние две строчки занимают признанные лидеры, компании, вкладывающие много средств не только в рекламу и просвещение пользователей, но и в новейшие разработки в этой области. Конечно на рынке много и материала отечественного производства хорошего качества. Есть и нишевые производители (фасадные мембраны стойкие к УФ, негорючие мембраны).

Стоимость очень сильно колеблется, но в случае с мембранами все специалисты признают, что экономии тут не должно быть. Решение должно быть взвешено и оправдано. Слишком печальны могут быть последствия, а практика показывает низкое качество дешёвых мембран.

Рейтинг лучших ветровлагозащитных мембран

Рассмотрим наиболее популярные ветровлагозащитные мембраны, имеющиеся в продаже:

DELTA-MAXX

Очень прочная. При высокой паропроницаемости может «связывать» до 1000 г/м² влаги своей способностью абсорбации.

DELTA-ALPINA

Для сложных, пологих крыш. Сваривается в монолитное полотно и держит до 20 м водяного столба в отличии от 2-4 м обычных мембран.

DELTA-VENT

Качественная пленка для решения обычных задач.

TYVEK SOLID

Однослойная мембрана с отличными характеристиками.

ИЗОСПАН-АQ PROFF

Российская трехслойная мембрана с хорошими данными при цене значительно ниже лидеров.

GRAND LINE 170

Трехслойная мембрана от российского продавца кровельных материалов, произведенная в Польше.

ЮТАВЕК 115

Также трехслойная, чешского производителя. Бывает редкого для пленок красного цвета.

ТЕХНОНИКОЛЬ АЛЬФА ВЕНТ 130

Российский производитель наплавляемых кровель выпускает и линейки пленок для фасадов и скатных крыш. Трёхслойная супердиффузионная мембрана.

Материалов очень много, и перечислять их все нецелесообразно. Выбирать мембрану следует исходя из технических характеристик в первую очередь. Все материалы рассчитаны на работу в определенных условиях, а репутация компании будет только дополнительным подтверждением качества.

Рекомендации и советы

  • Не стоит никогда затягивать с укрытием мембраны финишным кровельным покрытием. Во-первых, чем больше она будет на солнце – тем меньше прослужит вам, а во-вторых птицы бывает её быстро портят. Вот такой неожиданный фактор. По этой же причине и подшивку карнизов не стоит затягивать. Не уверены, что кровля закончится скоро – уложите поверх любую недорогую временную кровлю.
  • Поднимая мембрану на стены учитывайте усадку конструкций. Стропильная часть часто деревянная и может «подвинуться» со временем, а это сильно натянет мембрану и либо порвёт её, либо соединение со стеной оторвёт. Про дома из бревён и бруса отдельная история. Там усадки космические для плёнок. В таких случаях делают складку на материале на величину предполагаемой усадки.
  • Шлифовка внешних деревянных стен – беда для мембран. Мелкую пыль мгновенно засасывает в вентиляционный канал и поры материала могут перестать работать. Постарайтесь её провести раньше или закрывайте щели.

📖 Нормативная документация и источники

Нормативы

  • СП 17.13330.2017 «Кровли»
  • СП 2.13130 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»

Производители

  • DELTA
  • TYVEK
  • Изоспан
  • Grand Line
  • Juta
  • Технониколь

Эксперт ↘

Панин Анатолий Анатольевич

Главный инженер

Рецензент ↘

«Ваятель»

Строительное бюро

Ветрозащита каркасного дома: порядок выполнения

Здравствуйте уважаемые читатели.

Продолжаю рассказ о своей стройке, сегодня я расскажу, как делал ветрозащиту для своего дома, весь процесс ее установки, а также о ее роли в каркасном доме. Рассмотрим ошибки при выборе мембраны, монтаже, а также о последствиях неправильного понимания ее работы.

Ветрозащита для стен каркасного дома играет огромную роль, именно от нее зависит состояние утеплителя и комфортные условия проживания в доме.

Начнем с небольшого плана статьи:

  1. О нас
  2. Как устроена ветрозащита
  3. Принцип действия мембраны
  4. Роль в каркасном доме
  5. Ошибки в применении пленок
  6. Какие бывают мембраны
  7. Технология укладки ветрозащиты
  8. Как сделано у меня
  9. Что, возможно, переделаю

Ну что, поехали?

О нас

В сети появилось мое первое интервью, его я давал одному очень талантливому преподавателю Сергею Бондаренко, который помимо обучения студентов еще и ведет хороший сайт, посвященный обучению компьютерной грамотности.

В нем вы можете узнать немного обо мне, о моей жизни, ну и о том, как я сам пришел к IT технологиям. Почитайте, судя по комментариям, интервью удалось.

Как устроена ветрозащита

Ветрозащитная пленка выполняет на самом деле две функции. Не только не дает проникать в утеплитель воздушным массам при ветре, но и выполняет роль влагоизоляции.

Отдельный тип пленок используется для обустройства утепленной кровли. Такие пленки часто называют подкровельной мембраной, кстати, почему-то многие строители ей пренебрегают, как выясняется зря…

Подкровельная мембрана

Ветрозащитная мембрана состоит из полимерных волокон, особым образом спеченных. Сама пленка устроена таким образом, что с одной стороны она гладкая, и не позволяет проникнуть влаге с улицы в дом, с другой имеет шероховатую поверхность.

Принцип действия мембраны

Шероховатость позволяет мембране выводить из утеплителя появившуюся влагу, независимо от происхождения. Влага может появиться в результате неправильного монтажа, протечек, либо от образования конденсата от действия низких температур.

С гладкой стороны влага наоборот лучше испаряется с поверхности, и легко удаляется в воздушном зазоре между пленкой и фасадом дома. По гладкой поверхности легко скатываются случайно попавшие капли воды, и влага не попадает в утеплитель.

Роль в каркасном доме

Для каркасного дома ветрозащитная мембрана имеет огромное значение. Так как в таком доме используются утеплители, то возникает необходимость в их защите от влаги и выдувания. Наверное, многие видели, что происходит с утеплителем, когда он лежит под открытым небом.

Волокна распушаются, попавшая влага совсем не желает из него уходить, и замерзает к зиме, что приводит к потере теплоизоляционных свойств любых минераловатных утеплителей.

Это мало касается пенопласта, он не боится влаги, и не подвержен влагонакоплению. Поэтому применение мембраны в доме с пенопластовым утеплителем многие могут посчитать необязательным.

Но это ошибочное мнение, пленка защищает также и каркас здания от атмосферных воздействий, и выполняет свою функцию по защите от ветра. В любом доме это очень актуально, даже срубе, особенно брусовом.

Ошибки в применении пленок

Очень часто неопытные строители ошибаются при выборе и монтаже ветрозащиты для дома. Распространенное явление – применение пароизоляции снаружи дома. Люди просто не понимают принцип действия пленки, и думают, что дом можно обернуть в любую пленку.

Внимательно смотрите при покупке, какую пленку вам предлагают! Не всегда бывают толковые продавцы, и запросто можно купить мембрану, предназначенную для пароизоляции.

Сам видел такие дома, жалкое зрелище, но они уже зашиты сайдингом или еще круче металлопрофилем. При применении пароизоляции вместо ветрозащиты влага не удаляется из конструкции стен, и выпадает в конденсат.

В результате намокают стены, и если это каркасный дом, то порча утеплителя стопроцентная, а если сруб – то здравствуй грибок, плесень и гниль.

Еще одна ошибка — это применение профлиста в качестве фасада дома с укладкой его прямо на ветровлагозащитную мембрану, и соответственно на утеплитель. Пленка просто перестает выполнять свои функции и снова возникает конденсат.

Делайте между фасадом и мембраной вентилируемый зазор, расположенный вертикально. Это даст свободно испарятся парам и влаге, появившейся на мембране, и вы обезопасите себя от вышеописанных проблем.

Какие бывают мембраны

Ветрозащитных пленок в продаже есть огромное количество. Все они отличаются как в ценовом, так и в качественном отношении. Если вы не хотите рисковать на своем жилище, то не стоит скупиться. Качественная мембрана не может стоить дешево.

От себя могу разделить пленки на три типа:

  1. Дешевые мембранки, внешне очень похожи на укрывной материал, применять для дома я их бы не стал. Зашить сарайчик, там гараж, ну или применить как настил под сыпучие утеплители на горизонтальных поверхностях.
  2. Более дорогие и качественные ветрозащитные пленки, имеющие разные по структуре поверхности и высокую плотность. Такую применял для стен дома, марка Ондутис А120. Купил такую мембрану

    Это самое хорошее что я держал в руках из имеющегося в продаже в нашем городе. Конечно не Тайвек, но все равно довольно плотная пленка. (Был – бы Тайвек то взял бы его)

  3. Супердиффузонные мембраны. Эти пленки применяют для утепленных скатных кровель. Они абсолютно не пропускают через себя воду снаружи внутрь, и легко выпускают пар наружу. Часто выполняются многослойными, для получения соответствующих свойств. Ну и на стенах их применять конечно тоже можно. Они абсолютно не продуваются ветром.

Технология укладки ветрозащиты

Перед тем как начать монтаж ветрозащитной мембраны приготовьте:

  1. Необходимое количество пленки, пересчитав квадраты стен.
  2. Степлер и скобы, скобы еще в карман, когда держишь полотно длиной в четыре метра, очень не хочется бежать за кончившимися скобами.
  3. Скотч для приклеивания полотен. Ищите самый хороший, рекомендованный для этих целей.
  4. Помощник, желательно не один, особенно на крыше.

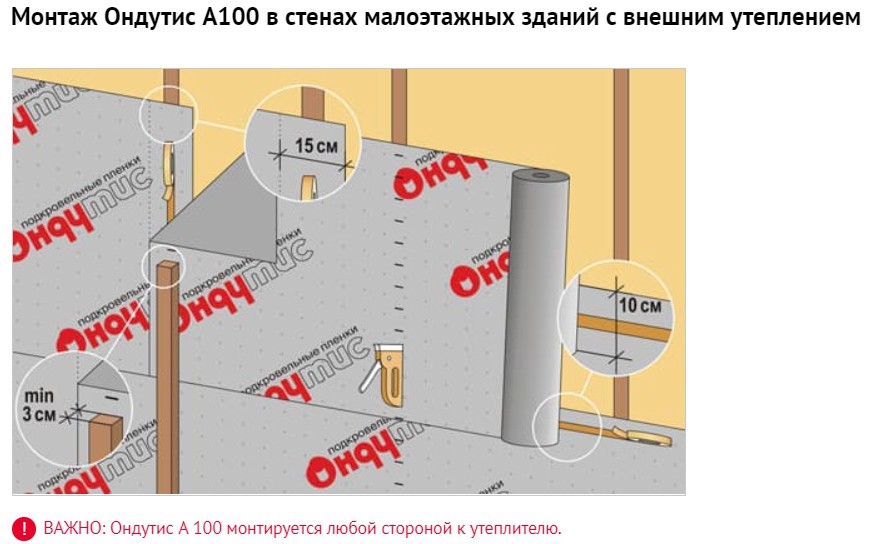

Принцип укладки пленки как на стены, так и на скатную кровлю практически аналогичен.

  1. Раскатываем необходимой длины полосу вдоль стены дома, проверяем на правильность положения гладкой стороной наружу (вообще на пленке должно быть написано какой стороной наружу, поэтому если этого нет, то почитайте документацию к мембране)
  2. Натягиваем ветрозащиту по стене дома без фанатизма, затем пробиваем степлером к стойкам либо плитной обшивке, в зависимости от конструкции здания.
  3. Наклеиваем специальный двусторонний скотч к верхнему краю пленки, не убираем бумагу со скотча. Ее в последствии выдернем из-под верхней пленки
  4. Раскатываем следующий ряд пленки и также пристреливаем его. Продолжаем до полного заполнения стены снизу вверх.
  5. Выдергиваем бумагу со скотча и тщательно проклеиваем мембраны между собой.
  6. Прибиваем вертикальные бруски, для организации вентзазора, с частотой необходимой для конкретного вида фасада. Именно на эти рейки крепим фасад здания.

    Брусок вентиляционного зазора

Важно закрыть ветрозащиту как можно скорее, со временем пленка теряет свои свойства в результате воздействия солнечных лучей. У каждой пленки есть свои сроки, но я бы закрыл в первый месяц после установки мембраны.

Для крыши все делается аналогично, снизу вверх, и с проклейкой. Только следует соблюдать осторожность, очень неудобно лазить по стропилам, и щелкать степлером. Руки надо длинные или вертолет)))

Как сделано у меня

В своем доме я применял два типа мембран, для стен я взял обыкновенную ветрозащитную пленку, а для наклонных частей мансарды супердиффузионку.

При утеплении мансарды применение супердиффузионной мембраны более актуально. При укладке утеплителя можно не парится с зазором между пленкой и утеплителем, а укладывать минералку вплотную. Этот зазор необходим при применении обычной ветрозащитной пленки.

Стена дома

Растягивал полотно как описывал, начал с одного угла и обошел с рулоном весь дом, попутно пристегивая пленку к стойкам. Когда закончил первый ряд, принялся за второй, и так до самого верха.

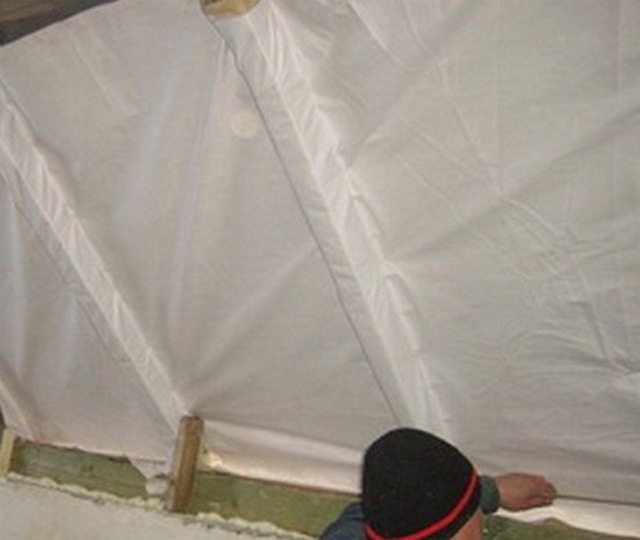

Интересно было крепить мембрану к стропилам, рулон широкий, стропила высоко, как мы только не извращались, но мы сделали это! Два ряда мембраны на каждом скате супердиффузионки, и один ряд обычной ветрозащиты. Обычную поставил там, где неутепленная часть ската.

Три ряда ветрозащиты

Для проклейки брал скотч, той-же фирмы Ондутис, сразу хочу сказать, на солнце высыхает моментом, и все отклеивается. Где закрыл сайдингом не отклеилось, и все-то липнет. По идее клеевое вещество этих скотчей не должно высыхать ни при каких условиях… Проклеивал еще раз после установки сайдинга, вроде держится.

Что возможно переделаю

Как говорится век живи – век учись. При покупке мембран я руководствовался тем что имелось на рынке. Спросил про Тайвек, глаза таращат, предлагают всякие экоспаны и другие «агрилы». Нашел наиболее плотную мембранку А120, по ощущениям плотная, прочная, работать с ней приятно.

Когда закатал весь дом то в контуре исчезло движение воздуха. Все начало работать как надо. Но в последствии возникли подозрения, будет ли эта пленка держать натиск постоянного ветра.

Это нехорошее ощущение возникло после установки утеплителя, когда я начал делать пароизоляцию дома. В сильные порывы ветра пароизоляцию как-бы надувает, совсем незначительно, и медленно. Но факт движения воздуха сквозь ветрозащиту и сайдинг присутствует.

Супердиффузионка держит мертво, а на фронтонах возникало явление

Возможно этот эффект исчезнет после установки гипсокартона. Нечего просто надувать будет. Посмотрим, как поведет себя зимой. Если будет выдувать дом в ветреную погоду, то буду переделывать, установлю плитную обшивку, в качестве ветрозащиты дома.

Куплю гринборд какой-нибудь, или что-то в этом роде, но не ОСБ, у него плохая паропроницаемость, и пирог стены испортится. Ветрозащита для стен каркасного дома нужна хорошая, если будет выдувать, то какое бы утепление не делали расходы на отопление могут оказаться больше ожидаемых. Да и кому приятно, что чуть ветер и дома стены начинают остывать.

Делать это придется, сняв сайдинг и брусок вентфасада. Надеюсь до этого не дойдет, и все будет нормально, возможно поддувало снизу под мембрану, по цоколю. Всё-таки прямые потоки сдерживает сайдинг, а остальное должна взять на себя пленка.

UPD 24.03.2019.

Как показала практика проживания в доме, в течение двух сезонов, дом не боится ветра. Дома одинаково тепло как в ветреную погоду так и в штиль. Мои опасения оказались напрасны. )))

Пока строил мне в нескольких местах мне подпортили пленку рогатые хулиганы. Повадились приходить и чесаться об постройки. Пришлось ставить заплаты снаружи.

Начесались, а мне чини…

Сейчас вокруг дома каркас и стены завалинки, дотянуться до дома не могут, но гады чешутся об нее.

Каркас завалинки возле дома

Ну что думаю пора закончить на этой ноте. Вроде довольно детально описал процесс и принцип работы ветрозащиты в доме. Не забываем подписываться на обновления, делиться записью в социальных сетях, оставлять комментарии к статье.

Всего доброго, с уважением Сергей Меньков.

ИНТЕЛЛО ПЛЮС | про климат интернэшнл

Дом / Системные продукты / Внутреннее уплотнение / ИНТЕЛЛО ПЛЮС

1. Установите мембраны

Раскатайте мембрану и закрепите ее с помощью оцинкованных скоб шириной не менее 10 мм (3/8 дюйма) и длиной 8 мм (5/16 дюйма) с интервалом 10–15 см (от 4 дюймов до 6 дюймов). ). В случае вдуваемой изоляции: 5–10 см (от 2 до 4 дюймов).


Установить мембрану до упора прибл. 4 см (1 5/8 дюйма) до соседних компонентов здания, чтобы впоследствии можно было применить воздухонепроницаемое соединение.

1. Установите мембраны

Раскатайте мембрану и закрепите ее с помощью оцинкованных скоб шириной не менее 10 мм (3/8 дюйма) и длиной 8 мм (5/16 дюйма) с интервалом 10–15 мм. см (от 4 до 6 дюймов). В случае вдуваемой изоляции: 5–10 см (от 2 до 4 дюймов).
Установите мембрану до упора прибл. 4 см (1 5/8 дюйма) до соседних компонентов здания, чтобы впоследствии можно было применить воздухонепроницаемое соединение.

2. Крепление к элементам каркаса стены

.

Крепление мембран к металлическим элементам каркаса каркасных стеновых и потолочных конструкций с помощью pro clima DUPLEX. Приклейте мембрану, следя за тем, чтобы не было складок и натяжения. Потрите с помощью прикладного инструмента PRESSFIX для обеспечения безопасности.

2. Крепление к стойкам стенового каркаса

Крепление мембран к металлическим элементам каркаса каркасных стеновых и потолочных конструкций с помощью pro clima DUPLEX. Приклейте мембрану, следя за тем, чтобы не было складок и натяжения. Потрите с помощью прикладного инструмента PRESSFIX для обеспечения безопасности.

3. Мембраны внахлест

Допускается нахлест прибл. 10 см (4 дюйма) между мембранами.
Маркировка, напечатанная на мембране, будет служить ориентиром здесь.

3. Мембраны внахлест

Обеспечьте нахлест прибл. 10 см (4 дюйма) между мембранами.
Маркировка, напечатанная на мембране, будет служить ориентиром.

4. Очистите основание

Очистите основание (насухо и без пыли, силикона и жира) и при необходимости проведите тест на адгезию.

4. Очистите основание

Очистите основание (сухое, без пыли, силикона и жира) и при необходимости проведите тест на адгезию.

5а. Наклейте нахлесты

Расположите клейкую ленту системы TESCON VANA по центру перехлеста и постепенно наклеивайте ее на место, следя за тем, чтобы не было складок и натяжения.

5а. Наклейте накладки

Отцентрируйте клейкую ленту системы TESCON VANA на нахлесте и постепенно приклеивайте ее на место, следя за тем, чтобы не было складок и натяжения.

5б. Плотно затереть клеевой шов

Плотно зафиксируйте ленту с помощью приспособления pro clima PRESSFIX. Убедитесь, что давление сопротивления достаточно.

5б. Плотно притрите клеевой шов

Плотно притрите ленту с помощью pro clima PRESSFIX. Убедитесь, что давление сопротивления достаточно.

6. Герметизация гладких неминеральных оснований …

… (например, коленные стены из древесных плит) также следует выполнять с помощью системной клейкой ленты TESCON VANA.
Отцентрируйте ленту и постепенно наклеивайте ее на место, следя за тем, чтобы не было складок и натяжения.
Плотно прижмите ленту с помощью приспособления pro clima PRESSFIX.

6. Герметизация гладких неминеральных оснований …

… (например, коленные стены из древесных плит) также должна выполняться с помощью системной клейкой ленты TESCON VANA. №
Отцентрируйте ленту и постепенно приклеивайте ее на место, следя за тем, чтобы не было складок и натяжения.

Плотно закрепите ленту с помощью приспособления pro clima PRESSFIX.

7. Герметизация шероховатых или минеральных оснований

Очистите основание. Нанесите полосу системного клея ORCON F диаметром не менее 5 мм (3/16 дюйма) или больше в случае очень шероховатой поверхности, если это необходимо. Не прижимайте клей полностью плоско.0003

7. Герметизация шероховатых или минеральных оснований

Очистите основание. Нанесите полосу системного клея ORCON F диаметром не менее 5 мм (3/16 дюйма) или больше в случае очень шероховатой поверхности, если это необходимо. Не прижимайте клей полностью.

8а. Альтернатива: Герметизация минеральных оснований

Расположите ORCON MULTIBOND на основании, раскатайте и постепенно приклеивайте к основанию. Постепенно снимите защитную пленку.

8а. Альтернатива: приклеивание к минеральному основанию

Поместите ORCON MULTIBOND на основание, раскатайте его и постепенно приклеивайте к основанию. Постепенно снимите защитную пленку.

8б. Приклеивание мембраны / Плотное притирание шва

Наклейте мембрану на клейкую ленту, оставив слабину для расширения, чтобы обеспечить относительное движение между компонентами.
Плотно прижмите ленту с помощью приспособления pro clima PRESSFIX. Убедитесь, что давление сопротивления достаточно.

8б. Приклеивание мембраны / Прочная протирка соединения

Нанесите мембрану на клейкую ленту, оставив провисание для расширения, чтобы обеспечить относительное движение между компонентами.
Плотно прижмите ленту с помощью приспособления pro clima PRESSFIX. Убедитесь, что давление сопротивления достаточно.

9. Герметизация неоштукатуренных оснований

Наклейте герметизирующую ленту CONTEGA PV на INTELLO с помощью самоклеящихся полосок. Убедитесь, что лента остается на месте, используя ORCON F в отдельных точках. Сначала нанесите штукатурку за ленту, затем нанесите ленту на влажную штукатурку и полностью заштукатурьте ее.

9.

Герметизация неоштукатуренных оснований

Наклейте уплотнительную ленту CONTEGA PV на INTELLO с помощью самоклеящихся полосок. Убедитесь, что лента остается на месте, используя ORCON F в отдельных точках. Сначала нанесите штукатурку за ленту, затем нанесите ленту на влажную штукатурку и полностью заштукатурьте ее.

10. Кладка торца фронтона с созданием герметичного шва

Установите пароизоляцию. Оставьте зазор для расширения, чтобы обеспечить относительное перемещение между компонентами. Удалите все разделительные пленки с CONTEGA SOLIDO SL или CONTEGA SOLIDO IQ. Отцентрируйте ленту и постепенно приклеивайте ее на место. Плотно зафиксируйте ленту с помощью приспособления pro clima PRESSFIX.

10. Кирпичная торцевая стена, создающая воздухонепроницаемый шов

Установите пароизоляцию. Оставьте зазор для расширения, чтобы обеспечить относительное перемещение между компонентами. Удалите все разделительные пленки с CONTEGA SOLIDO SL или CONTEGA SOLIDO IQ. Отцентрируйте ленту и постепенно приклеивайте ее на место. Плотно зафиксируйте ленту с помощью приспособления pro clima PRESSFIX.

11а. Уплотнение к грубому пиломатериалу

Очистите основание.
Нанесите полосу системного клея ORCON F диаметром не менее 5 мм (3/16 дюйма) или больше в случае очень шероховатой поверхности, если это необходимо.
В качестве альтернативы можно использовать рулон клея для швов ORCON MULTIBOND.

11а. Приклеивание к грубому пиломатериалу

Очистите основание.
Нанесите полосу системного клея ORCON F диаметром не менее 5 мм (3/16 дюйма) или больше в случае очень шероховатой поверхности, если это необходимо.
В качестве альтернативы можно использовать рулон клея для швов ORCON MULTIBOND.

11б. Уплотнение к грубому пиломатериалу

Поместите INTELLO на клейкую основу, оставив провисание для расширения. Не прижимайте клей полностью плоско.

11б. Приклеивание к грубому пиломатериалу

Поместите INTELLO на клейкую основу, оставив провисание для расширения. Не прижимайте клей полностью плоско.

12а. Уплотнение к оштукатуренному дымоходу (изолированному или двустенному)

Запечатайте INTELLO с помощью ORCON F, как показано на рис. 7.

12а.

Уплотнение к оштукатуренному дымоходу (изолированному или двустенному)

Уплотнение INTELLO с помощью ORCON F, как показано на рис. 7.

12б. Уплотнение к оштукатуренному дымоходу (изолированному или двустенному)

№

Затем нарежьте TESCON VANA на короткие кусочки до середины, сформируйте уголки и приклейте.

12б. Уплотнение к оштукатуренному дымоходу (изолированному или двустенному)

Затем нарежьте TESCON VANA на короткие куски до середины, сформируйте уголки и приклейте на место.

13. Соединения труб и кабелей

Наденьте уплотнительную втулку KAFLEX или ROFLEX на кабель или трубу и приклейте к INTELLO.
Кабельные втулки самоклеящиеся.
Приклейте втулки труб к мембране с помощью TESCON VANA.

13. Соединения труб и кабелей

Наденьте уплотнительную втулку KAFLEX или ROFLEX на кабель или трубу и приклейте к INTELLO.
Кабельные втулки самоклеящиеся.
Приклейте втулки труб к мембране с помощью TESCON VANA.

14. Угловое склеивание

Вставьте предварительно сложенную уплотнительную ленту TESCON PROFECT в угол разделительной пленки и приклейте первую самостоятельную клейкую ленту. №
Затем снимите защитную пленку и приклейте вторую самостоятельную клейкую полоску.

14. Угловое склеивание

Вставьте предварительно сложенную угловую герметизирующую ленту TESCON PROFECT в угол на разделительной пленке и приклейте первую самостоятельную клейкую ленту.
Затем снимите защитную пленку и приклейте вторую самостоятельную клейкую полоску.

15. Рейки, внутренняя обшивка

Установите рейки (e ≤ 50 см; 1 фут 8 дюймов), чтобы выдержать вес изоляции, и установите внутреннюю облицовку для защиты от ультрафиолетового излучения и других повреждений.

15. Рейки, внутренняя обшивка

Установите рейки (e ≤ 50 см; 1 фут 8 дюймов), чтобы выдержать вес изоляции, и установите внутреннюю обшивку, чтобы обеспечить защиту от УФ-излучения и других повреждений.

16. Обеспечение качества

Рекомендуется проверять герметичность с помощью испытания дверцы вентилятора.

16. Обеспечение качества

Рекомендуется проверять герметичность с помощью испытания дверцы воздуходувкой.

Ветрозащитная мембрана

Основной функцией мембран класса NG в системе вентилируемого фасада является негорючая ветрозащита стен зданий. Использование Is способствует уменьшению теплопотерь, что снижает затраты на отопление и повышает энергоэффективность здания.

Ветровая нагрузка

Выражается в возникновении продольной и поперечной фильтрации воздуха, которые подразделяются на инфильтрацию (извне внутрь помещения) и эксфильтрацию (изнутри помещения наружу). Качественная и правильно смонтированная негорючая ветрозащитная мембрана исключает их нежелательное воздействие, сохраняя при этом теплозащитные свойства конструкции.

СП-23-101-2004 (п. 12, табл. 17, примечание 2) – сопротивление воздухопроницаемости минеральной ваты следует принимать равным нулю независимо от толщины слоя утеплителя.

Назначение

Нейтрализует негативное воздействие ветровых потоков, проникающих сквозь и возникающих под ограждающими конструкциями.

Преимущества

ветрозащитная мембрана предотвращает фильтрацию воздуха и тем самым способствует сохранению теплозащитных свойств здания

предотвращает фильтрацию воздуха, повышая тепловые характеристики системы

отделяет холодную внешнюю зону от внутренней теплой

действует как барьер для атмосферных осадков

на фасаде на крыше

По расчетам ЦНИИПРОМЗДАНИ г. Москвы – без установки негорючей ветрозащитной мембраны теплоизоляционные свойства утеплителя снижаются в 4 раза.

FibraIsol NG

Паропроницаемая стекловолоконная мембрана применяется при устройстве скатных крыш и вентиляционных фасадов в качестве ветрозащитного слоя. Предотвращает разрушение теплоизоляции и эффективно защищает ее от воздействия ветра и атмосферных осадков.

Видео

Вес, г/м2 215
Группа горючести НГ(км-0)
Прочность на разрыв, Н/5, продольная/поперечная 1590/1590
Удлинение при разрыве, %, не менее, продольное/поперечное 2,0/1,7
Сопротивление паропроницанию, м2·ч·Па/мг 0,09
Водонепроницаемость при давлении 0,001 МПа в течение 200 часов. Водонепроницаемый
Прочность слоев на отрыв, проверка гвоздем 6,2/6,8
Гибкость на стержне радиусом 5±0,2мм при температуре -60ºС Выдерживает
Долговечность при использовании без облицовки/с облицовкой 10 лет / 50 лет
Сопротивление воздухопроницаемости, м2·ч·Па/кг 1000
Размеры: ширина м, площадь м2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
