Ветровая (торцевая) планка для металлочерепицы: размер

На заключительном этапе кровельных работ необходимо установить дополнительные конструкции, которые выступают как элемент декора, а также защищают торцы крыши от атмосферного влияния. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснить местоположения этого элемента на кровле.

Предназначение торцевой защитной планки

Основной задачей фронтонной планки является защита обрешётки от попадания влаги и сильных порывов ветра. Кроме защиты от атмосферного влияния рассматриваемое изделие позволяет предохранить крышу от проникновения и поселения насекомых, а также воробьёв, ласточек и других мелких птиц. Торцевая планка крепится в местах примыкания стропил к конструкции крыши, что позволяет регулировать влажность воздуха под покрытием. Обратим внимание на тот факт, что ветровая планка должна иметь одинаковое цветовое исполнение, что и крыша. По краям планки имеется отбортовка с двух сторон для придания жесткости. Этот конструкционный элемент успешно используется для укладки шифера, металлочерепицы или мягкой кровли.

Материалы для изготовления защитных элементов

Одним из самых дешёвых видов сырья для изготовления фронтонной планки считается оцинкованная сталь, хотя такой материал сейчас почти не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для оцинковки достаточно сложно. В идеальном исполнении цвета всех элементов кровли должны сливаться или гармонировать. Торцевая планка для металлочерепицы должна выполняться с такого материала, поверхность которого смогла бы сопротивляться таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть долговечной. В результате продолжительных исследований учёными был придуман оригинальный строительный материал на основании оцинковки, которая использовалась как основание, и цветных полимеров, применяемых в качестве покрытия. В подобном случае изделие приобретает высокую устойчивость к воздействию солнечного света. Такая поверхность не будет разрушаться в результате резких скачков температуры. В результате слияния цветов планка торцевая останется фактически незаметной на общем фоне крыши.

Как происходит монтаж

После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства. Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой. Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга. Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров. При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность.
В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию. Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра. Укладку ветровой планки проводят следующим образом:
  • Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
  • Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;
  • Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;
  • При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
  • Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.
Смотрите видео по теме:

Ветровая планка для профнастила: размеры, установка, крепление

Крыша считается качественной лишь в том случае, если она имеет не только привлекательный вид, но и надежно защищает дом от осадков, талых вод, ветра и прочих негативных погодных явлений.

Чтобы выполнять данную функцию эффективно, в комплект кровельной системы входит множество доборных элементов. Одна из таких деталей – это ветровая планка. Используется она на кровлях из металлических листов и представляет собой планку из металла, устанавливаемую на важных узлах кровельной конструкции для их усиления. То есть монтируется ветровая планка для профнастила на карнизный свес и торцах фронтонов и предотвращает попадание талых или дождевых осадков под боковые и нижние части ската, что часто случается при ветреной погоде. Также изделие может называться торцевой или фронтонной планкой. При самостоятельном возведении частного дома либо при монтаже только кровельной системы, необходимо иметь представление о том, как закрепляется такая планка и, какие ее разновидности имеются в продаже.

Назначение ветровой планки

Основное предназначение ветровой планки заключается в том, чтобы закрывать отверстия, образующиеся на торцах скатов после укладки профнастила. Если пропустить этап установки данного элемента, то кровля останется без должной защиты от дождя.

В результате чего влага начнет скапливаться в пространстве стропильной системы и в самый короткий срок выведет из строя не только крышу, но и несущую конструкцию строения. Именно поэтому торцевая планка для профнастила считается одним из важных элементов, установка которого является обязательным. При этом следует не просто установить планку, но и сделать это правильно. Так как в ином случае при сильных порывах ветра элемент будет сорван, а металлическое покрытие может деформироваться. Можно сказать, что назначение планки заключается в следующем:

  • защищать помещение от ветра, который может проникнуть в дом и быстро снизить температуру воздуха в холодное время года;
  • не допускать попадания в подкровельное пространство влаги, то есть дождя и талых вод;
  • оберегать края профнастила от деформации при сильных ветровых порывах;
  • придавать крыше и всему экстерьеру дома эстетичный и завершенный вид;
  • расширять кровельную поверхность;
  • позволяет установить софиты для вентиляционной системы чердака дома правильно и надежно.

Это важные задачи, с которыми легко справляются торцевые планки различной конфигурации. Однако, пользователи должны знать, что не всегда ветровая планка для профнастила поставляется в комплекте с финишным кровельным покрытием и необходимо в обязательном порядке докупить данный элемент отдельно. О том, как правильно выбрать изделие и на что обратить внимание следует поговорить подробнее.

Технические характеристики и разновидности ветровых планок

Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации.

Можно выделить следующие распространенные варианты:

  • фронтонная планка – необходима для защиты от осадков боковой части скатов;
  • коньковая – предназначена для герметичного закрытия зазора в верхней части стыковки скатов;
  • карнизная – монтируется перед водосточной системой, на край ската.

Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

  • длина изделия – 2 м, важно иметь ввиду, что полезная площадь будет меньше приблизительно на 5-10 см, то есть расчет стоит ввести от полезной длины, составляющей 190-195 см;
  • ширина планки – 9х15 см или 4х6 см, при этом более широкое изделие используется для кровли из металлочерепицы или профнастила с высокой волной и с большим углом наклона скатов крыши из профлиста, а узкий вариант отлично подходит для плоских кровель, где используются профлисты с малой волной.

Отличаться ветровые планки могут и по материалу производства.

В частности, различают 3 основных варианта.

  1. Алюминиевые изделия – наиболее доступный и недорогой вариант. Главный недостаток материала в том, что он легко гнется и деформируется при механическом воздействии. В связи с чем сложно произвести монтаж, особенно неопытным пользователям.
  2. Стальные – внешне практически не отличимые от алюминиевых планок. Однако, лишены большинства их недостатков. Изделия характеризуются большой прочностью и надежностью, но и цена их несколько выше алюминиевых аналогов.
  3. Медные – считаются наиболее дорогим видом ветровых планок, но также одним из самых привлекательных. Такие изделия не боятся воздействия влаги и отлично противостоят коррозии в течение долгих лет. Кроме того, их сложно повредить при монтаже и эксплуатации. Однако, важно учесть, что изделия имеют большой вес, что подходит далеко не для всех кровельных систем.

Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

Монтаж торцевой планки

Установка торцевой планки производится после полного завершения работ по монтажу профнастила, но до того, как будет установлена коньковая планка. Установка ветровой планки для профнастила проводится на кровельные саморезы по дереву, длина которых позволяла бы надежно закрепить планку. То есть в расчет берется толщина металла планки и профнастила, а также запас на ввинчивание в обрешетку под профнастил. Шаг крепления саморезов равен 45-55 см, минимальное расстояние составляет 30 см, более близкое крепление использовать не рекомендуется. Крепить планку стоит начинать от карниза. Для этого устанавливается на обрешетку дополнительный брусок с сечением 40х40 мм, к которому и будет производиться крепление планки. В случае необходимости стыковки изделий, нахлест должен составлять 5-10 см. Конкретное значение зависит от погодных условий в регионе, чем более суровый климат, тем надежнее должно быть соединение. При этом важно учитывать, что верхний гребень профнастила должен быть обязательно закрыт. Также не стоит забывать про боковые заглушки, они монтируются на обычные саморезы. Чтобы предотвратить попадание влаги на места соединения планки и крепежных элементов, рекомендуется обработать их герметиком и специальной краской в тон планки.

Видео по теме:

Ветровая планка – это обязательный элемент кровельный системы. Ведь именно это изделие выполняет такие полезные функции, как защита от влаги и ветра подкровельного пространства, а также позволяет придать крыши и всему дому более эстетичный и стильный вид. Поэтому даже в том случае, если в комплекте к кровельному покрытию не поставлялась торцевая планка, необходимо приобрести ее отдельно и установить согласно всем правилам и требованиям. При этом монтаж ветровой планки для профнастила вполне под силу выполнить своими руками.

Посмотрите еще статьи:

Ветровая планка для профнастила. Особенности монтажа и основное предназначение

Устройство металлической кровли требует использовать ветровые планки для профнастила. Их основным предназначением является защита от попадания влаги в виде дождя и снега под боковые части ската. К тому же ее использование придает крыше законченный вид. Как осуществляется монтаж? Какие разновидности этой продукции используются во время монтажа профнастила своими руками?

Для чего нужна ветровая планка?

Монтаж ветровой планки придает крыше законченный и красивый вид, но монтировать ее необходимо не только по этой причине. Она помогает защитить кровлю от влаги и порывов ветра, а также дает возможность осуществить работы по установке софитов.

  • Защищает от ветра. Боковой ветер особенно в неблагоприятных климатических районах способен если не сорвать, то, по крайней мере, изломать края металлочерепицы. Ветровая планка снижает интенсивность воздействия. Также она защищает от проникновения ветра под обрешетку
  • Защищает от влаги. Время эксплуатации кровельного пирога во многом зависит от защиты его деревянных частей от попадания влаги. Планка создает препятствие для попадания под обрешетку снега и дождя
  • Помогает закончить отделочные работы. Именно ветровая планка обеспечивает идеальное соединение с софитами или Фаской (сайдинг)

Использование ветровой планки является обязательным для обустройства любой кровли.

Согласно своему назначению она делится на несколько разновидностей.

Основные разновидности

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

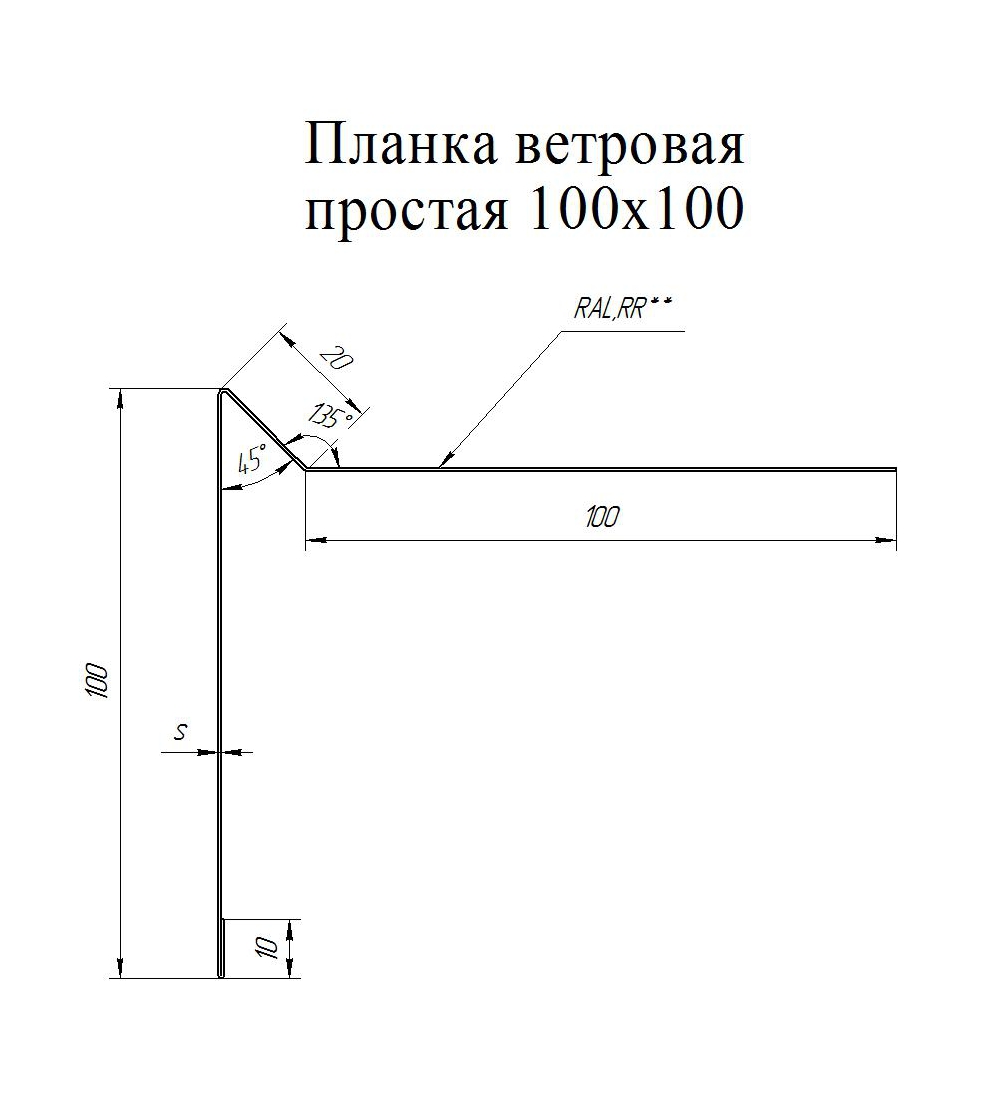

  • Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли

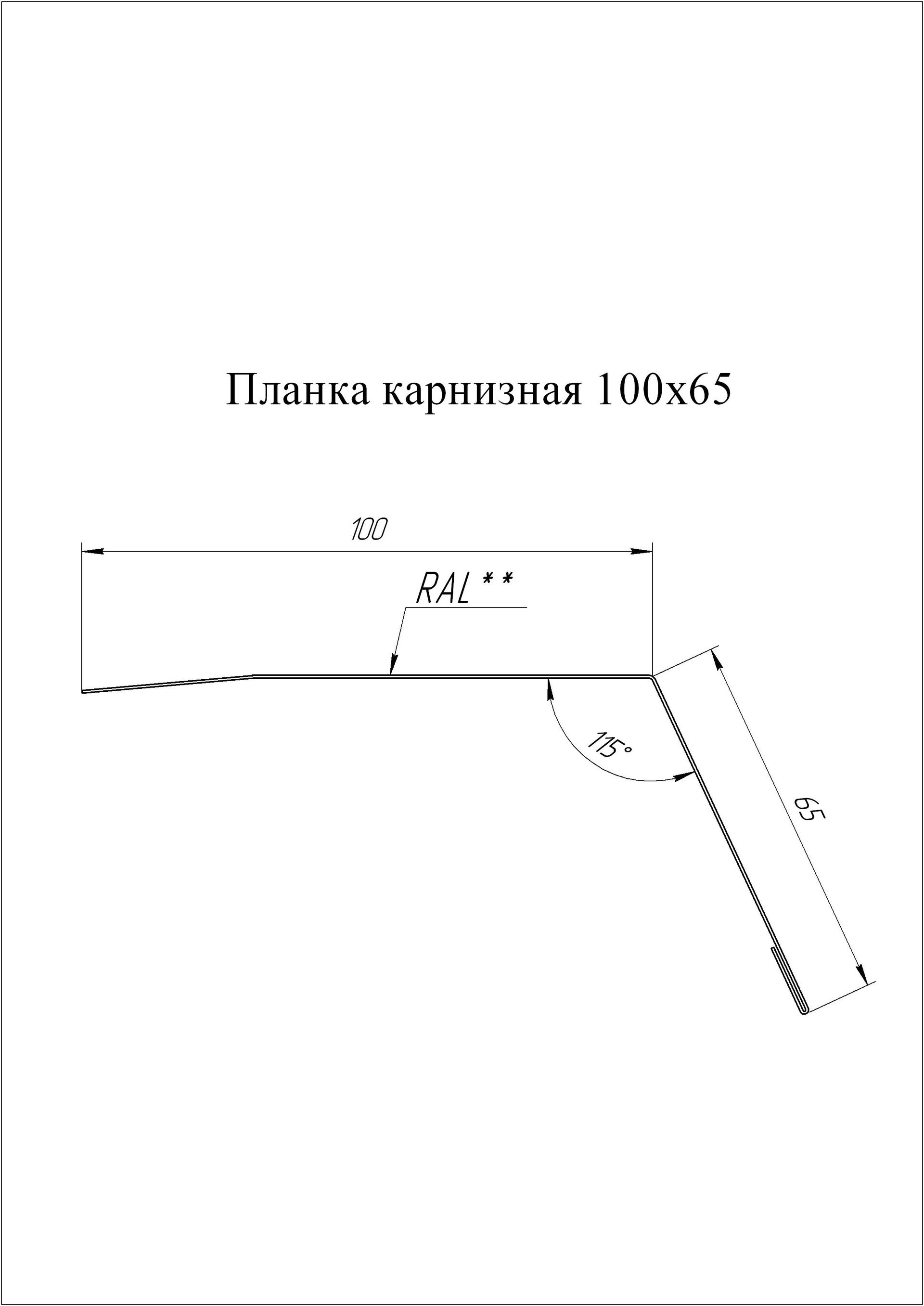

  • Карнизная. Устанавливается на краях ската крыши, перед водостоками
  • Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

  • Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
  • Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли. При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

Шаг обрешетки зависит от вида профнастила. Например, для профнастила С20 обрешетка должна быть сплошной. Про технически характеристики профнастила С20 читайте здесь. Этот вид материала используют не только для кровли, но и для обшивки стен.

Крепление ветровой планки профнастила

С торца на обрешетку пришивают ветровую доску. К ней прикручивают планку. Монтаж ветровой планки для профнастила осуществляется специальными болтовыми саморезами с интервалом в 40 см. Монтаж начинают снизу кровли и продолжают его, укладывая материал внахлест с предыдущим не менее чем 10 см.

Схема крепления ветровой планки

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

  • Узкая торцевая прямая 140-160 руб
  • Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Видео об изготовлении ветровой планки для профнастила

Показан процесс изготовления ветровой планки для профнастила с помощью специального станка.

размеры ветровых экземпляров, монтаж и крепление

Кровля является важным элементом каждого дома. Эта конструкция выполняет защитную функцию, предотвращая разрушение внутренних материалов под воздействием воды и перепадов температур. Качество данной системы зависит не только от кровельного материала, но и вспомогательных элементов. Одним из таких изделий является ветровая планка, устанавливаемая на всех видах скатных крыш. Рассмотрим ее особенности, разновидности и способы крепления.

Особенности и назначение

Металлочерепица – достаточно популярный кровельный материал. Он используется все чаще, так как отличается практичностью, долговечностью и уникальными декоративными качествами. Обязательным элементом таких конструкций является ветровая планка. Ее используют для металлочерепицы и других кровельных материалов.

Планка представляет собой металлическую плоскую пластину, которую устанавливают на торцевых поверхностях кровельного покрытия. Существуют разновидности, которые имеют Г-образную форму. Она позволяет немного ускорить и упростить монтаж изделия.

Ветровые планки решают несколько основных задач, к которым относят защитную и декоративную функции. Данные конструкции предотвращают попадание влаги под листы металлочерепицы. В закрытые торцы не попадает ветер, который может создавать дополнительную нагрузку на листы. Это позволяет продлить срок службы всего кровельного пирога.

Планку выбирают под цвет металлочерепицы, что позволяет придать кровле красивый внешний вид. Выбор определенного оттенка способствует поддержанию визуальной целостности конструкции.

Ветровые планки применяют только на скатных кровлях. Если конструкция выполнена из бетона, тогда в ее использовании нет необходимости.

Разновидности

Конструкция такого изделия отличается простотой. Многие производители металлочерепицы предоставляют возможность приобрести ветровые планки сразу с кровельным материалом. Ветровые планки для металлочерепицы применяют в различных местах кровли. В зависимости от их места крепления выделяют 2 вида планок.

Карнизные

Крепление этих элементов осуществляется на защитной доске, которая называется лобовой. Карнизные планки предотвращают попадание влаги непосредственно под металлочерепицу. Так минимизируется риск возникновения коррозии изнутри при частом образовании конденсата.

Торцевые

Фронтонные конструкции устанавливают непосредственно на боковых поверхностях кровли (вдоль скатов). Основным предназначением их является защита кровли от сильного ветра. Для усиления такой системы их дополняют деревянными элементами, которые располагаются под ними.

Оба этих элемента являются практически идентичными. Иногда они могут немного отличаться по форме или размеру.

При покупке торцевых планок следует обращать внимание на ширину сторон уголка. Чем они шире, тем лучше изделие будет лучше сопротивляться внешним нагрузкам.

Технические характеристики

Ветровые планки представляют собой тонкие листовые изделия простой формы. Применяются они практически для любых видов кровельных систем. Надежность такой продукции зависит в большинстве случаев от материала, из которого ее получают. Сегодня на рынке представлено несколько видов планок.

Металлические

Зачастую изготавливают их из тонколистовой стали. Данный материал легко поддается обработке. Получают планки на специальных прокатных станках, способных придавать им нужную форму. Иногда на рынке можно встретить варианты из алюминия. Они не пользуются популярностью, так как этот металл довольно дорогой. Металлические защитные системы плохо противостоят воздействию влаги, поэтому их все покрывают специальными защитными красками и растворами.

Пластиковые

Основным сырьем для изготовления ветровых планок является поливинилхлорид. Он отличается высокой стойкостью к ультрафиолету. При этом материал оптимально легкий. Но пластик не так долговечен, как металл, он не способен выдерживать высокие нагрузки. К таким системам не рекомендовано крепить тепловые кабели, так как при перепадах температуры поливинилхлорид постепенно теряет свои первоначальные свойства.

Размеры

Ветровые планки сегодня выпускают, согласно современным стандартам. Ширина одной стороны подгоняется под размеры бруса. Поэтому это значение варьируется в диапазоне от 15 до 30 см в зависимости от производителя и назначения. Толщина листа не превышает 1-2 мм, чего вполне достаточно для решения самых сложных задач. Если вам нужны изделия нестандартной формы и габаритов, можно заказать их непосредственно у производителя. Однако разрабатывать определенные модификации они будут только при значительных объемах продукции.

Технология монтажа

Установка ветровых планок – простая операция. Чтобы получить надежную конструкцию следует придерживаться простых правил:

  • Карнизные планки нужно крепить непосредственно перед укладкой металлочерепицы. Это важно, так как кровля после монтажа полностью перекрывает опорный брус. Получить доступ к нему уже будет невозможно.
  • Ширина планок подбирается под размеры древесины. Желательно, чтобы эти элементы полностью закрывали отверстия, предотвращая попадание влаги.
  • Торцевые планки монтируют после укладки кровли. Эти элементы располагаются поверх перекрытия. Накладывать одну планку на другую нужно с нахлестом не больше 50 см.

Технологию монтажа ветровых планок можно разбить на последовательные шаги.

Подготовка каркаса

Зачастую опорой выступают деревянные доски. Одни из них крепят вдоль карниза, другие прибивают вдоль всего торца. Толщина доски подбирается индивидуально. Она зависит от типа кровли и силы ветровых нагрузок. Прибивают древесину к обрешетке с помощью гвоздей или саморезов. Важно при этом максимально закрыть всю поверхность, чтобы не получить разрывы.

Крепление

Монтаж планок осуществляется с помощью саморезов. Важно использовать специальные крепежи, которые исключат попадание влаги под шляпки, что может привести к быстрому распространению коррозии. Если нет возможности применять подобные метизы, их можно заменить обычными гвоздями. Карнизную планку прибивают к лобовой доске. Перед этим желательно прикрепить подвесы под водосборные трубы.

Крепление торцевых планок после укладки металлочерепицы предполагает использование силиконового герметика. Им нужно пропитать все стыки. Это не позволит влаге проникать между стыками, оставаясь внутри. Карнизные планки можно соединять с нахлестом до 50 см. Такой подход позволяет исключить резку материала. Этот показатель для торцевых изделий не должен превышать 5 см.

При монтаже последних вариантов желательно под ними располагать листы утеплителя и гидроизоляционную пленку. С их помощью вы исключите быстрое разрушение материала, а также получите более герметичную и долговечную систему.

Осуществляя монтаж ветровых планок, особое внимание следует уделить герметичности этой конструкции. Поэтому так важно постоянно следить за качеством стыков.

Ветровые планки для металлочерепицы являются важными элементами кровельных конструкций. Монтаж их может осуществляться самостоятельно. Для получения долговечной и стойкой кровли следует использовать только проверенные и качественные материалы. Если вы не уверены, что сможете выполнить монтаж своими руками, лучше решение таких задач доверьте бригаде опытных специалистов. Они проведут монтаж качественно и в короткий срок.

А в следущем видеоролике можно посмотреть на примере, как крепить ветровые планки.

виды и размеры, видео монтажа

Универсальный материал профнастил широко используется в качестве кровельного покрытия. Полимерные защитные слои значительно продлевают срок эксплуатации крыш. Ветровая планка — один из заключительных аккордов в процессе возведения.

Оглавление:

  1. Разновидности доборов
  2. Способы крепления
  3. Правила монтажа и рекомендации

Предназначение планок и виды

Кровля из профнастила популярна в силу ряда преимуществ. Среди них: доступная цена материала, скорость и удобство монтажа, долговечность (оцинкованный лист до 30 лет, с полимерными покрытиями до 40 лет).

Различают стеновой элемент, кровельный (НС — несущий стеновой), наиболее прочный — несущий (Н). Два последних вида используют для обшивки обрешетки крыш. Металлопрофиль представляет собой тонкий лист (от 0,4 до 0,8 мм) шириной от 980 до 1850 мм, длина бывает разная. Обладает высокой парусностью (способность к восприятию энергии воздушных потоков), сильная ветровая нагрузка может подорвать и деформировать его. Торцевая панель служит для того, чтобы предотвратить подобный процесс.

Дополнительно выполняет следующие функции:

  • Препятствует проникновению влаги от дождя, снега внутрь кровли. При намокании древесины они могут подвергнуться деформации. Внутри древесины появится плесень, грибок, даже при условии, что конструктивные изделия были пропитаны антисептиком.
  • Придает кровельному ансамблю эстетически законченный вид. С этой целью изготавливается из того же материала, что и лист. Доборы (ветровая планка, конек, снегоупор и другие виды примыканий) и крепление выпускают такого же цвета, как и профлист.

Торцевая панель — соединяющий элемент в виде угла из металлопрофиля. Одна сторона присоединяется к горизонтальной обрешетке, другая — к доске, которая прикреплена вертикально. Угловая форма может иметь разную конфигурацию, в зависимости от фирмы производителя, вида профнастила и предназначения.

Виды покрытий металла:

  • Самый недорогой вид — оцинкованные доборы со слоем цинка, который предохраняет от коррозии.
  • Алюмоцинковый пласт состоит из трех компонентов: цинка, алюминия, кремния. Он предохраняет не только от появления ржавчины, но и создает защиту от многих химических реагентов. Его можно использовать в приморской зоне, в качестве кровли складов для хранения топливно-смазочных материалов.
  • Металлический профиль с полимером, который называется пластизол. Он создает устойчивую защиту к коррозии, агрессивных сред. За счет полимера материал приобретает дополнительную эстетическую привлекательность, имеет более широкую цветовую гамму.
  • Известная финская компания Ruukki выпускает изделия со слоем из пурала (полиуретана). Обладают всеми вышеперечисленными преимуществами. Практически не выгорают под воздействием ультрафиолета.
  • Лучшим покрытием является полтидифторионадное (PVF2), это многокомпонентный полимерный состав, который продлевает срок эксплуатации до 50 лет.

Крепежный материал

Существуют два способа монтажа. Боковая поверхность, которая устанавливается внахлест на профнастил, применяя коньковые саморезы. Вторую плоскость металлического угла прикручивают к доске с торцевой стороны саморезами, они отличаются размером. Коньковый — тоньше и длиннее, что позволяет ему соединять планку с листом и обрешеткой. Кровельные саморезы короче, предназначены для прикручивания к деревянной основе.

Размеры метизов варьируются в зависимости от вида профиля, толщины обрешетки. Обычно используют коньковое крепление длинной 80, кровельное — 28 мм. Устанавливать правильно на метизы, в комплекте которых входят: ЭПДМ (эластомер) шайба и прокладка из неопрена. Они эластичные, хорошо прилегают и затягивают саморез, предотвращают проникновение влаги, их изготавливают из прочной углеродистой стали. Оцинкованное покрытие элемента защищает его от коррозии. Правильно прикрепленный саморез не должен свободно оборачиваться, в то же время его нельзя перетягивать. Фиксируются они при помощи шуруповерта.

Технология монтажа своими руками

Планку размещают по периметру кровли. В зависимости от месторасположения на кровле различают следующие виды:

  • Идущие по периметру скатов крыши. Основная их функция — препятствовать попаданию осадков и влаги под каркас.
  • Между водостоком и краями крыши идут карнизные ветровые доборы. Они должны плотно примыкать к краям водоотводов, чтобы вода не попадала под крышу.
  • Плоскости скатов кровли соединяют коньковой планкой.

В зависимости от предназначения каждый вид имеет свою форму, но все они представляют собой угловые изделия. Основное функциональное назначение — фиксация стыков кровли.

Понадобятся:

  • для крепления — шуруповерт;
  • кроится металл ножницами либо болгаркой;
  • измеряют правильность соединений, применяя уровень, нивелир;
  • разметку делают при помощи рулетки и маркера.

Прежде чем перейти к установке уголка, необходимо определится с видом и размером. Большая часть производителей выпускают два типа торцевых доборов с боковыми плоскостями: 40х60 и 90х150 мм. Первый размер используют для плоской кровли, второй — для крыш более сложных конфигураций, с несколькими скатами.

Все элементы покрыты защитной самоклеющейся пленкой, перед монтажом ее нужно снять.

Последовательность:

  • К горизонтально расположенной обрешетке прибивают перпендикулярно ей по краю доску (размер от 2,5 см) шириной не меньше полки планки. Монтируются они при помощи оцинкованных гвоздей, шурупов.
  • Устанавливают добор. Большая полка ложится внахлест на лист, перекрывая как минимум два ребра жесткости. Меньшая сторона накрывает торцевую доску. Углы всех элементов совмещают.
  • Монтаж начинают с присоединения плоскости, перекрывающей профнастил. Конфигурации листа и добора должны совпадать. Закреплять с шагом не менее 50 см (минимум — 40). Коньковый саморез должен плотно соединить все слои: планку, металлический профиль, обрешетку.
  • Фиксируют торцевую поверхность. Крепить необходимо кровельными саморезами с таким же шагом.

Размещать стыковые соединения планок нужно внахлест (5 см). Стандартная длина ветровой планки для профнастила — 2 метра, рабочая — 1,95 м. Края подрезают ножницами для металла (в середине под углом 45⁰) и заворачивают, устанавливают специальные заглушки. С целью усиления надежности стыков применяют строительный уплотнитель, герметик. Продают доборы поштучно за единицу, цена зависит от производителя и вида.

размеры, технология монтажа, цены, фото

Производители сайдинга выпускают множество доборных элементов для монтажа обшивки зданий, это делает установку максимально быстрой и удобной. Строителям не требуется придумывать, как собрать отделку, как ее завершить и обеспечить защиту от погодных явлений. Одна из важных комплектующих – это ветровая планка. Она придает сооружению законченный вид, скрывает щели между панелями и крышей, а также преграждает путь ветрам и осадкам в подкровельное пространство. Профессионалы именуют ее «лопухом» за наличие широкой гибкой полки.

Оглавление:

  1. Зачем нужна J-фаска?
  2. Правила установки
  3. Процесс монтажа по шагам
  4. Список распространенных ошибок

Что это такое и для чего используется?

Планка или J-фаска – это элемент обшивки, предназначенный для установки на карнизах и фронтонах. Форма позволяет применять его и для уличных откосов окон и дверей. Деталь выполняется из пластика, аналогичного виниловому сайдингу, и листового металла. Профиль изделия напоминает букву J – отсюда второе название аксессуара. Нижняя часть оснащена пазом для крепления софита, верхняя представляет собой плоскую полку – она берет на себя основную функциональную нагрузку.

Назначение планки для сайдинга:

  • Завершает отделку свесов крыши, за счет этого стены и карниз образуют единую композицию, переходящую в кровлю.
  • Закрывает пространство чердака от сквозняков, обеспечивая сохранность тепла.
  • Улучшает прочность конструкции. Наибольшая нагрузка на крышу после снега – ветровая, J-фаска перераспределяет порывы.
  • Защищает от дождя и снега деревянные части каркаса, а именно лобовую доску и торцы.
  • Служит преградой для птиц.

Стандартные: 200 мм ширина и 3,05-3,66 м длина. При подгоне деталь обрезается до необходимых значений. Высоту доски также можно регулировать, неидеальный срез будет скрыт в пазу финишной планки в процессе монтажа. Крепится к основе только со стороны загиба при помощи саморезов или гвоздей.

Ветровые планки сайдинга винилового типа подбираются в соответствии с цветом и фактурой основной обшивки стен. Лучше приобретать их одновременно с панелями, так как оттенок изделий из другой партии может незначительно отличаться.

Особенности монтажа

Ветровая рейка устанавливается после завершения обшивки стен, одновременно с обустройством софитов. Для монтажа потребуется:

  • Завершающий профиль для сайдинга.
  • Крепежи – оцинкованные гвозди или саморезы.
  • Стремянка.
  • Шуруповерт или молоток.
  • Софиты из сайдинга.
  • Мел для разметки и рулетка.
  • Инструмент для резки (ножовка или ножницы по металлу).

Для расчета количества ветровой доски, потребуется измерить периметр карниза и фронтона, и разделить полученное значение на длину рейки. Стоит предусмотреть небольшой запас, так как элементы укладываются внахлест. Резерв материала пригодится и при порче деталей во время резки. Одной дополнительной планки будет достаточно.

Этапы установки планки

Чтобы правильно монтировать этот доборный элемент, важно нанести разметку места крепления финишного профиля на карнизе при помощи строительного уровня и мела.

Далее работать по инструкции:

  • Завершающую рейку зафиксировать на деревянной ветровой доске по линии.
  • J-фаску приложить к нижней кромке лобовой доски, поставить отметку на широкой полке планки в том месте, где заканчивается финишный профиль.
  • Отступить от метки вниз на 5 мм и отрезать лишнюю часть «лопуха».
  • Чтобы крепление полки внутри паза завершающей рейки было неподвижным, следует сделать выступы на кромке при помощи пассатижей с шагом 15 см.
  • Когда планка подогнана по размерам, установить ее в финишный профиль, придавить к торцу лобовой доски и вкрутить крепежи в технологические отверстия.
  • Монтаж софитов.

Каждая деталь размещается с нахлестом 25 мм на предыдущую. При этом изогнутую часть «лопуха» подрезают, таким образом, чтобы между элементами осталось пространство размером 2-10 мм.

Для оформления угловых соединений, от рейки нужно отрезать фрагмент 15 см, на его изнаночной стороне сделать несквозную линию канцелярским ножом, и срезать под 45 градусов нижнюю полку с изгибом. Аккуратно согнуть панель под прямым углом. И зафиксировать ее саморезами на лобовой доске.

Правила установки

  • Монтировать пластиковую ветровую рейку следует по тем же нормам, что и виниловые сайдинговые панели. В горизонтальной плоскости вкручивать саморезы по центру перфорированных отверстий. Между шляпкой и лобовой доской оставлять пространство (люфт) в 1 мм для расширения.
  • Металлические рейки крепятся вплотную к основе, так как их размер не изменяется при перепадах температуры.
  • Если планка расположена под наклоном, действуют правила вертикального крепления. Первый саморез вверху технологического отверстия, остальные по центру – это необходимо для того, чтобы панель не съезжала, при этом оставалось место для расширения.
  • Резать планки лучше по одной, делая замеры для каждой в отдельности. Так как лобовая доска изготавливается из дерева и может иметь незначительные неровности.

Возможные ошибки

Если установить доборный элемент неправильно, то его практическая польза будет стремиться к нулю. Поэтому следует изучить нормы монтажа планок.

Наиболее распространенные ошибки, которые допускают непрофессиональные строители, и варианты их устранения:

  • Несоблюдение габаритов. Если верхняя кромка панели из пластика стыкуется с пазом финишного профиля без люфта, возможна деформация при линейном расширении. Чтобы избежать этой проблемы, стоит оставить запас в несколько миллиметров.
  • Крепление саморезов или гвоздей со смещением. Если место фиксации расположено не по центру технологического отверстия, при нагревании планки пойдут волнами. Согласно нормам, крепеж устанавливается строго в середине. Исключение – наклонная плоскость, но и в этом случае сдвигается только один саморез.
  • Перерасход материала. Большое количество непригодных отходов образуется в результате монтажа зимой, и при резке панелей по единому шаблону. По рекомендациям производителей, установка пластиковых планок допустима при температуре воздуха не ниже -10 градусов. А размер деталей опытные мастера советуют подгонять по отдельности.
  • Фиксация верхней полки «лопуха» саморезами насквозь без завершающего профиля. Это действие приведет к нарушению целостности пластика и дальнейшей деформации. Наличие специальной рейки – обязательно.

Самая большая ошибка, которую допускают при завершении обшивки стен сайдингом – отказываются от использования доборных элементов. Чтобы конструкция выполняла свои функции и прослужила долго, важно применить все положенные виды профиля, в данном случае – финишную рейку и J-фаску. Только правильно завершенная отделка обеспечит защиту каркаса крыши от внешних воздействий в течение всего гарантийного срока эксплуатации.

крепление торцевой планки для кровли, как крепить, размеры, установка на крыше

Содержание:

Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить.


Какие бывают ветровые планки

Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.


Бывают такие разновидности торцевых планок для кровли:

  • Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
  • Торцевая. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.

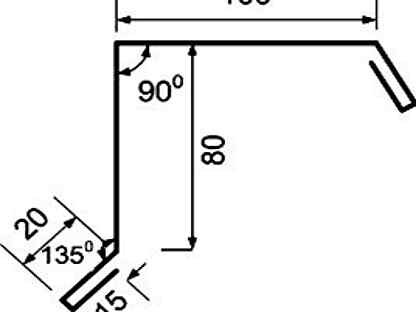

Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

Из чего делаются торцевые планки, и каковы их размеры

В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока.


Зачастую в продаже можно встретить такие планки:

  • Из стали. Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.
  • Пластиковые. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.


В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы.

Целевая нагрузка и места крепления торцевых планок на кровле

Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.


Функциями ветровых и карнизных планок являются:

  1. Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
  2. Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.

Некоторые профессиональные строители предлагают изготовить ветровые планки на крышу самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

Методика монтажа ветровых планок на металлочерепицу - как крепить правильно

В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу.


Технология установки торцевых и карнизных планок выглядит так:

  1. Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.
  2. Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.

Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу.



Высота и размеры мокрой штанги | Руководства по дому

Рене Миллер Обновлено 14 декабря 2018 г.

Мокрая барная стойка в вашем доме создает центральную зону для развлечения гостей. Большинство домовладельцев могут сами построить бары для воды, хотя изменения в сантехнике должны выполняться профессионалом. Существуют стандарты высоты и размеров штанги для мокрой штанги, чтобы штангу было удобно использовать. Знание того, что это такое, помогает домовладельцам спланировать барную стойку, отвечающую их потребностям.

Правильная высота

Стандартная высота бара с мокрым покрытием учитывает средний рост большинства людей, поэтому большинство людей могут использовать его без необходимости приседать или наклоняться. Стандартная высота готовой штанги, которая включает материал столешницы и корпус штанги, должна составлять 42 дюйма.

Not Too Deep

Стандартная глубина столешницы бара с мокрым покрытием учитывает несколько факторов. Он должен быть достаточно большим, чтобы в него поместились раковина и другие приспособления, но не настолько глубоким, чтобы вы не могли достать до задней части.Обычно хорошо работает барная стойка глубиной не менее 18 дюймов, но вы можете увеличить ее до 20–24 дюймов, чтобы оставить больше места для больших раковин и приспособлений.

Leave Some Overhang

Большинство брусьев для влажных баров имеют верхнюю часть планки, которая обычно представляет собой готовую столешницу из плитки, камня или дерева. Если вы собираетесь поставить табуреты для сидения, столешница в передней части стойки должна выступать за основание стойки на 10–12 дюймов. Это позволяет людям сидеть комфортно, не касаясь коленями панели стойки.Если вы хотите построить барную стойку, в которой будут стоять только гости, свес можно уменьшить до глубины от 6 до 9 дюймов. Выступ сзади, или сторона бармена, более гибкий и зависит от ваших дизайнерских предпочтений. Однако имейте в виду, что уравновешенный верх с одинаковым выступом с каждой стороны с меньшей вероятностью перевернется, когда на него кто-то опирается.

Как долго идти

Длина мокрого бара зависит от ваших потребностей. Как правило, вам нужно не менее 2 футов длины для каждого сиденья, которое вы хотите добавить.Например, барная стойка, вмещающая четырех человек, должна быть не менее 8 футов в длину, а барная стойка для двух человек - вдвое меньшей длины. Не забывайте о свободном пространстве для перемещения по планке. Обеспечьте себе достаточно места, чтобы перемещать предметы в барную зону и из нее, и не блокируйте дверные проемы.

Арматурный стержень - Имперский арматурный стержень США

Арматурный стержень - Имперский арматурный стержень США

Engineering ToolBox - ресурсы, инструменты и основная информация для проектирования и разработки технических приложений!

- search - самый эффективный способ навигации по Engineering ToolBox!

U.S. имперские размеры арматуры

Номер стержня Вес
(фунт / фут)
Номинальный диаметр
(дюйм)
Номинальный диаметр
(мм)
Номинальная площадь
(дюйм 2 )
Номинальная площадь
(мм 2 )
2 0,166 0,25 = 1/4 6,4 0.05 32
3 0,376 0,375 = 3/8 9,525 0,11 71
4 0,668 0,500 = 1/2 12,7 0,20 129
5 1,043 0,625 = 5/8 15,875 0,31 200
6 1,502 0,750 = 3/4 19. 05 0,44 284
7 2,044 0,875 = 7/8 22,225 0,60 387
8 2,670 1.000 = 1 25,4 0,79 509
9 3,400 1,128 = 1 1/8 28,65 1,00 645
10 4,303 1.270 = 1 1/4 32,26 1,27 819
11 5,313 1,410 = 1 3/8 35,81 1,56 1006
14 7,650 1,693 = 1 3/4 43 2,25 1452
18 13,60 2,257 = 2 1/4 57,33 4,00 2581

Связанные темы

Связанные темы Документы

Поиск тегов

  • ru: арматурный стержень арматурный стержень сталь u. с. имперский

Поиск в Engineering ToolBox

- поиск - это самый эффективный способ навигации по Engineering ToolBox!

Перевести эту страницу на

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве хранятся только письма и ответы. Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере.Эти приложения - из-за ограничений браузера - будут отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочтите AddThis Privacy для получения дополнительной информации.

Цитирование

Эту страницу можно цитировать как

  • Engineering ToolBox, (2009). Арматура - Имперский арматурный стержень США . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/reinforcing-bar-us-imperial-d_1482.html [день доступа, пн. год].

Изменить дату доступа.

. .

закрыть

Научный онлайн-калькулятор

2 5

.

Панель управления кайтбордингом Размер и настройка кайта

Панели управления кайтбордингом

Первый шаг в настройке кайта - это выбор панели управления правильного размера.

Стандартная пара:

  • штанги 43–47 см для кайтов 05–10 м
  • Штанги 50-55 см для воздушных змеев 11-13 м
  • Штанги 58 - 63 см для воздушных змеев 14 - 19 м

Конечно, это всего лишь рекомендации. Вы можете соединить планку любого размера с любым воздушным змеем, но вы измените способ его полета. Если вы поставите маленькую штангу на большой кайт, вы значительно замедляете его. Если вы наденете большую штангу на маленький воздушный змей, вы значительно ускорите его.

Размер штанги резко меняет скорость поворота вашего кайта


Большие стержни

Лучше всего работает с воздушными змеями 12 м и выше.

  • Ускорение воздушного змея
  • Увеличить мощность
  • Менее прямой
  • Вес больше

Здесь все развлекается. Если вы используете кайт большего размера, рекомендуется использовать более крупную планку. Если вы относитесь к тем райдерам, которые предпочитают кайты меньшего размера, например, 10 и младше, попробуйте использовать большую штангу на своем 12-метровом кайте. Это значительно ускоряет кайт, делая ваши трюки такими же, как при катании на 10.

Если вы работаете с кайт-петлей, увеличенная планка также поможет ускорить кайт любого размера, на котором вы катаетесь. Это также может помочь уменьшить длину ваших строк, если сможете. Подробнее об этом чуть позже. С осторожностью используйте их на маленьких воздушных змеях. Это сделает ваши 8 метров невероятно быстрыми, возможно, слишком быстрыми для большинства людей.

Средние стержни

Эти стержни часто сочетаются с большинством любого размера. Я предпочитаю их на моих 10-17м.

  • Стандартный размер для средних кайтов
  • Часто универсальная длина
  • Идеально для обучения

Штанги от 50 до 55 см - это более или менее стандарт в кайтбординге.Это хорошо подходит для кайта любого размера, с которого начинают многие райдеры. Если вы хотите купить или путешествовать только с одной планкой, это будет ваш размер.

Малые стержни

Обычно они работают в паре с воздушными змеями 10 м и ниже, в зависимости от того, кого вы спросите.

  • Замедлить кайт
  • Уменьшение мощности
  • Более прямой
  • Повышение устойчивости

Если вы пробуете новые приемы, возможно, стоит использовать небольшую планку. Некоторые из моих любимых тренировок были на 15-метровых кайтах в паре с небольшой перекладиной. Это особенно полезно для трюков кайтбординга без крюка или прохождения ручки. Также приятно кататься при порывах ветра или на маленьких воздушных змеях. Очень полезен медленный, предсказуемый кайт.

Если вы новичок, придерживайтесь рекомендаций. Если вы хотите настроить свою поездку, возьмите пару полос разного размера и используйте их в соответствии с вашими предпочтениями.

Регулируемые стержни

В 2020 году большинство брендов предлагают регулируемую планку.Они варьируются от 46 до 55 см. Если вы не можете определиться, это будет лучший вариант. Вы можете поэкспериментировать с разными размерами и посмотреть, как это повлияет на ваши кайты. Лучше всего, если вы путешествуете, вам нужно взять с собой в сумке только один бар.

Большинство кайтов для кайтбординга имеют три настройки рулевого управления


Настройки рулевых тросов

Чтобы продвинуться дальше, большинство кайтов имеют три настройки рулевых тросов. Установка ближе к законцовке крыла ускорит кайт и снизит давление на штангу. Установка, ближайшая к центру кайта, замедлит кайт и повысит давление в штанге. Среднее значение разделяет разницу.

Вы можете использовать панели управления разного размера с разными настройками для достижения разных эффектов. Поэтому, если вы хотите сделать свой большой медленный кайт очень быстрым, соедините большую перекладину с узлом, ближайшим к кончику крыла. Вы действительно можете удвоить все, что мы рассмотрели по размеру панели управления.

Длина лески для кайтсерфинга имеет значение


Длина лески

Что-то, что я упустил из видео, - это длина строк. Полоса каждого размера поставляется со стандартной длиной линии для этого размера. Обычно, чем меньше полоса, тем короче линии. Многие бренды имеют встроенные расширения, которые можно удалить. Кроме того, вы можете заказать дополнительные наборы расширений для дальнейшей модификации, если хотите.

Короткие линии

Короткие стропы сделают кайт более быстрым и прямолинейным.Они также уменьшают ветровое окно, уменьшая часть мощности кайта на низких частотах. Они идеально подходят для обучения и занимаются кайтлупом.

Длинные линии

Более длинные линии делают ваше ветровое окно больше. Это повысит эффективность вашего силового удара и даст дополнительный узел или около того силы. Это также замедлит кайт.

Многие кайты имеют дополнительные настройки для различных стилей кайтбординга


Настройки уздечки

Здесь все изменится от кайта к кайту.Не все, но многие кайты имеют регулировки, которые можно сделать на кайте. Я расскажу о некоторых, о которых мне известно. Такер из Foil Fridays присоединится и поможет с некоторыми из воздушных змеев, которые он тоже знает.

Рогатка об / мин

У RPM есть настройки пробуждения и фристайла. Wake замедлит кайт и увеличит давление на штанге. Фристайл делает кайт быстрее. Используйте эти настройки с вашим выбором размера руля, чтобы добиться единообразия в ваших кайтах.Маленькая штанга в сочетании с настройкой высокого давления в штанге и уздечки вейка замедляет кайт 8 или 7 метров. Это очень полезно, если вы пытаетесь отцепить крючок. Если вы делаете петли, выбирайте более быстрые настройки. Точно так же вы можете модифицировать кайты большего размера, чтобы они поворачивались быстрее. Все сводится к тому, чтобы получить от кайта то, что вы хотите.

Кабринья FX

FX имеет три настройки в центре передней кромки для каждой точки соединения уздечки. Тот, который расположен ближе всего к центру передней кромки, даст кайту больше депауэра.Это полезно при порывах ветра. Тот, который ближе всего к законцовкам крыла, даст гонщикам фристайла больше провисания лески. Это полезно для райдеров, которые отцепляются от крюка и хотят испытать опыт c-kite. Обстановка между ними разделяет их. Я скептически относился к влиянию этих настроек, но они имеют большое значение для того, как летает кайт.

Cabrinha Drifter

У Drifter есть установка на берегу / на берегу. Это заставляет кайт сидеть дальше назад, что обеспечивает больший дрейф лески.Идеально подходит для волновых райдеров или катания на подводных крыльях.

Настройка бокового / морского берега заставляет кайт лететь дальше вперед, когда вы резко переключаетесь. Это позволит вам лучше ехать против ветра.

Duotone Neo

Neo имеет регулируемую переднюю повязку. Хотя это волновой кайт, вы можете настроить его для фрирайда с помощью настройки фрирайда.

Себастьян Рибейро едет на Duotone Neo на небольшом участке берега в условиях бокового берега


Заметки Такера о кайтах для серфинга

Настройка кайта для серфинга

Многие кайты для серфинга имеют несколько настроек для регулировки ваших характеристик. В отличие от других стилей катания, у вас есть еще одно измерение, которое нужно учитывать в том, как вы хотите, чтобы ваш кайт летал. Направление волн по отношению к направлению вашего ветра будет играть большую роль в том, как вам нужно расположить кайт. Боковой, наземный, морской или некоторые их варианты - общие термины, используемые для описания ветра. Чаще всего волны направляются к пляжу в направлении от берега к берегу / от берега, в то время как вы движетесь по волне в направлении из стороны в сторону / на берегу.

Представьте, что вы едете на волне по ветру.Проблема заключается в сохранении натяжения строп кайта, чтобы вы могли контролировать кайт и не дать ему упасть с неба. Подветренный или боковой / подветренный - наиболее распространенная ситуация, поскольку ветры и волны часто движутся одинаковыми путями, и вы едете поперек волны, а не прямо по ней. Когда вы едете на волне против ветра или в сторону / против ветра, кайт сдерживает вас, когда вы пытаетесь утащить его против ветра. Если дорожки выстроены правильно, это считается «самым простым» кайтсерфингом и идеально подходит для формирования чистых волн.Тоже самое редкое.

Из-за таких путей движения во время кайтсерфинга многие кайты имеют несколько настроек уздечки, позволяющие регулировать характеристики кайта в зависимости от типа направления волны. Не путать с настройками давления штанги на законцовке крыла, они обычно находятся на центральном узле крепления передней кромки или рядом с косичками уздечки по центральной линии. У большинства кайтов есть маркировка, напечатанная на передней кромке или куполе кайта, но вам может потребоваться обратиться к руководству пользователя для некоторых моделей.

Берег

Настройки типа на суше удерживают кайт дальше в ветровом окне и позволяют кайту «дрейфовать» назад, когда вы движетесь по ветру. Поскольку они сидят дальше и дрейфуют, они меньше склонны падать с неба или терять натяжение лески. Тем не менее, они теряют несколько степеней способности противостоять ветру. Береговая установка также отлично подходит для катания на подводных крыльях, потому что вы можете идти по ветру с такой большой скоростью, сохраняя при этом контроль над кайтом. Большинство фойлеров не против пожертвовать некоторыми способностями против ветра, так как они и так быстро взрываются против ветра.

Еще один наземный метод, который я ценил за эти годы, - это отделка с небольшим перекрытием. При подключении к узлу рулевой тяги, ближайшему к кайту, вы должны быть закрыты на 1-2 дюйма, когда вы полностью втягиваете штангу. Это позволяет кайту быстрее дрейфовать по ветру с меньшей возможностью поймать мощность. Это требует некоторой тонкости, чтобы правильно управлять им в полете, но если вы попрактикуетесь и научитесь правильно им пользоваться, это может помочь во многих ситуациях. Кроме того, он помещает вашу зону максимальной мощности в более удобное положение руки / запястья для жестких поворотов, которые так часто встречаются при кайтсерфинге или фольгировании.

Морской

Хорошие морские условия очень редки, за исключением нескольких сказочных мест, поэтому такой тип обсуждения менее распространен в мире кайтсерфинга. Для оффшорного катания идеально подходит кайт, который продвигается дальше к краю ветрового окна. Это потому, что вы обычно едете перпендикулярно или немного против ветра. Это позволит вам кататься на волне сверху вниз, не беспокоясь о том, что вас оттолкнет от волны. Способность против ветра также важна как функция безопасности при морском ветре, поскольку вам нужно ехать против ветра, чтобы вас не унесло в море.Морские ветры, как правило, менее предсказуемы и порывисты из-за особенностей суши. У вас также должна быть спасательная лодка на случай, если вы не сможете вернуться на берег.


Райан (Риго) Головерсич

Многие люди мечтают бросить работу, путешествовать по миру и заниматься своими увлечениями. Райго - один из тех, кто нажал на курок. Спустя несколько лет своей карьеры он решил все изменить и путешествовать как кайтбордист, видеооператор и писатель-фрилансер. Его миссия - помогать людям и делиться током.Выходи и кайтй!

#Instagram

Продюсер: Ride with Blake I Sessions I Versus I Destinations I Foil Friday

26 февраля 2020 г. Rygo

Стандартные верхние планки для пчеловода

Ти Джей Карр и Джон Брэдфорд

Введение

Мы знаем, что медоносные пчелы и пчеловоды вносят большой вклад в американское сельское хозяйство и в наши обеденные удовольствия. Мы признаем улей Лангстрота оптимизированной конструкцией для крупномасштабного производства меда и опыления сельскохозяйственных культур пчеловодством, и мы понимаем, что он также подходит для многих мелких пчеловодов.Однако среди нас есть мятежные пчеловоды с благими намерениями, включая авторов этой статьи, которые предпочитают держать пчел в «Top Bar Hives». Мы полагаем, что есть веские причины для содержания пчел в ульях с верхней решеткой, а пчеловоды с верхней планкой используют верхние планки стандартной конструкции и размеров.

Авторы - члены Клуба пчеловодов Альбукерке, Нью-Мексико, одной из двух крупных организаций пчеловодов Нью-Мексико. Другая крупная организация - Ассоциация пчеловодов Нью-Мексико, прошлым президентом которой является Лес Краудер. Лес разводил пчел более 30 лет, он не знает себе равных в пчеловодстве, щедро делится своей мудростью с другими и является защитником ульев типа «верхняя планка». Нет лучшего обсуждения плюсов и минусов ульев с верхней планкой, чем на его веб-сайте. Если у вас есть доступ в Интернет, прочтите, что говорит Лес, на сайте www.fortheloveofbees.com/. И еще одно обсуждение ульев с верхней планкой и их использования можно найти в отличной статье в онлайн-энциклопедии Википедии по адресу http: //en.wikipedia.org / wiki / Top-bar_hive.

Авторы владеют авторскими правами на конкретные производственные чертежи предлагаемой стандартной верхней планки и конструкции улья, в которой она используется. Мы предоставляем чертежи и чертежи в свободный доступ для использования другими пчеловодами или для коммерческого производства. Электронные копии чертежей доступны в формате Adobe Portable Document Format (.pdf), который можно распечатать на стандартной бумаге размером 8-1 / 2 на 11 дюймов. Программное обеспечение Adobe Reader доступно для бесплатной загрузки и использования по адресу http: //get. adobe.com / reader /.

Чертежи и предварительный вариант этой статьи доступны для загрузки на следующих веб-сайтах: http://mistressbeek.com/2009/05/03/diagram-and-plans-for-a-top-bar-hive /; www.nmbeekeepers.org/page/topbar-hive-plans

Вы можете получить копию чертежей для справки при чтении этой статьи.

Некоторые причины для использования верхних ульев

Хотя ульи Лангстрота обычно производятся коммерческими производителями ульев, пчеловоды с верхней планкой часто строят свои собственные ульи.Мастера средней квалификации могут сделать ульи с верхней планкой, используя относительно простые инструменты для обработки дерева, и они часто делают ульи из отходов или излишков материалов. Таким образом, ульи с верхней планкой могут обеспечить значительно более низкую стоимость входа в пчеловодство, и они являются преобладающими ульями в некоторых развивающихся и слаборазвитых странах.

По сравнению с ульем Лангстрота, ульи с верхней планкой обеспечивают среду, намного более близкую к условиям, характерным для диких и одичавших пчел в природе. В ульях с верхней решеткой не используется гребенчатый фундамент.Пчелы свешивают соты с верхних решеток, по сути, так же, как в диких ульях, и пчелы определяют размер ячейки в соответствии со своими потребностями. Пчелы, содержащиеся в улье с верхней планкой, расходуют ресурсы на производство воска и меда примерно в тех же пропорциях, что и в диком улье.

Пчеловод собирает мед, отрезая соты на стыке с верхней планкой, а соты, вырезанные из верхних планок, не используются повторно в улье. Опасность накопления химических остатков в улье с верхней планкой намного меньше, чем в улье Лангстрота.Мед, извлеченный из новых сот, которые никогда не использовались для хранения расплода или пыльцы, может быть исключительно высокого качества. Мы считаем, что выживаемость колоний может быть увеличена за счет естественных условий в ульях с верхней решеткой.

Пчелы, содержащиеся в ульях с верхней решеткой, как правило, производят меньше меда и больше воска, чем пчелы, содержащиеся в ульях Лангстрота в той же среде, являющейся источником корма для пчел. Это может быть совсем не важно для маленького пчеловода с хорошо опыляемым фруктовым садом и огородом и с медом на столе.Дополнительный пчелиный воск может быть источником свечей и других желаемых предметов ручной работы.

Зачем нужна стандартная верхняя балка?

Одним из основных преимуществ стандартного улья Лангстрота является возможность взаимозаменяемости ульев и компонентов улья на пасеке и среди пчеловодов. Пчеловоды высшего класса в значительной степени отказались от этого преимущества в обмен на свободу строить собственные ульи по собственному выбору. Однако преимущества использования сменных верхних перекладин настолько велики, что некоторая потеря индивидуальной свободы оправдана.

Опытные пчеловоды без труда найдут множество причин, по которым верхние планки должны быть взаимозаменяемыми. При разделении или слиянии колоний необходимы сменные верхние планки. При введении в улей пакетированных пчел или пчелиного роя наличие пары пчелиных сот из другой колонии поможет гарантировать, что только что установленные пчелы не покинут улей.

Стандартные верхние слитки можно обменять с другими пчеловодами, а стандартные слитки имеют потенциальную стоимость для продажи и перепродажи.

Как и в случае с формами и функциями обычных инструментов столярных и других ремесел, форма и конструкция предлагаемой стандартной верхней перекладины развивались за годы использования, в которых были опробованы различные формы и конфигурации. Неисправные, неполноценные и ненужные функции были отброшены. Остается только брус, который дает оптимальные результаты на пасеке с верхним брусом.

Размеры и характеристики предлагаемой стандартной верхней перекладины

Мы предлагаем стандартную верхнюю планку с основным корпусом 19-1 / 2 дюйма в длину, 1-1 / 2 дюйма в ширину и 3/4 дюйма в толщину.Этот стержень можно временно использовать в улье Лангстрота, и его размер попадает в диапазон размеров стержня, который в настоящее время используется большинством американских пчеловодов с верхним стержнем. Верхняя планка глубиной 3/4 дюйма имеет достаточную жесткость, легка и проста в обращении. Когда пчелы вешают соты вдоль нижней центральной линии полос шириной 1-1 / 2 дюйма, соседние соты разделяются надлежащим «пчелиным расстоянием».

Предлагаемая стандартная планка имеет деревянную шлицевую планку длиной 17 дюймов и шириной 3/8 дюйма, которая проходит на 1/4 дюйма ниже нижней поверхности планки во внутреннюю часть улья.Этот выступ в улье побуждает пчел вешать соты вдоль длинной оси стержня и препятствует перекрестному начесу. Шлиц также обеспечивает дополнительную площадь поверхности на стыке гребня и верхней планки, благодаря чему образуется более прочное соединение. Наш опыт показывает, что пчелы образуют более прочное соединение гребня с шлицом, когда шлиц имеет прямоугольную форму, чем когда шлиц имеет треугольную форму.

Когда стандартная планка с 17-дюймовым шлицем используется в улье, где центральная планка оставляет зазор примерно 3/8 дюйма между нижними концами шлицев и боковыми стенками улья, пчелы будут стремиться закончить сот в шлицевым концом и, таким образом, не будет прикреплять гребень к боковой стенке на этой высоте и в таком месте.

Существуют опытные пчеловоды с верхней планкой, которые рекомендуют использовать верхнюю планку уже, чем 1-1 / 2 дюйма, в одном случае - до 1-1 / 8 дюйма. Мы отмечаем, что изменение ширины верхней планки - это одно отклонение от предлагаемого нами стандарта, которое не препятствует замене верхней планки между ульями или между пчеловодами. Мы также отмечаем, что верхняя планка тоньше 3/4 дюйма не препятствует ее временному использованию в ульях, предназначенных для использования с предлагаемой нами стандартной верхней планкой.

Особенности конструкции улья с верхней планкой

Авторы предлагают широкое использование стандартной верхней штанги для обеспечения гибкости и эффективности на отдельной пасеке, а также для облегчения замены верхней штанги и сотрудничества между пчеловодами с верхней штангой.Мы не предлагаем и не защищаем использование стандартного дизайна улья. Пчеловод может предпочесть улей меньшей глубины, чтобы обеспечить более легкие соты и снизить вероятность поломки сот. Это может быть разумным решением, особенно в случае ульев, которые нужно регулярно транспортировать в разные места. Пчеловод, находящийся в зоне сильного потока нектара, может предпочесть улей большей длины и объема. Пчеловоды высшего класса продолжат строить ульи в соответствии со своими собственными планами, желаниями и суждениями.Однако даже опытный пчеловод может чему-то научиться из обзора конструкции и методов нашего улья, как и начинающий пчеловод, который только начинает строить ульи.

Как обсуждалось в упомянутой выше статье Википедии, ульи с верхней планкой с вертикальными боковыми стенками часто называют «танзанийскими», а ульи с верхней планкой и наклонными боковыми стенками - «кенийскими». Широко распространенный опыт показывает, что пчелы реже прикрепляют соты к наклонным боковым стенкам кенийского улья с верхней решеткой.У нашей конструкции улья боковые стенки наклонены под углом 60 градусов к горизонтали, что совпадает с наклоном боковых стенок шестиугольных восковых ячеек, производимых пчелами. Читатель также может заметить, что 60 градусов - важная ось симметрии в расположении ячеек внутри гребня. Мы не претендуем на понимание рациональных процессов, происходящих у пчел, но предполагаем, что пчелы относительно легко строят соты так, чтобы пчелам оставалось расстояние между параллельными наклонными сторонами сот сот и боковой стенкой улья.

Ульи

должны обеспечивать форму и объем полости, которые пчелы находят восприимчивыми, а ульи с верхней решеткой с размерами примерно такими же, как у нас, уже много лет успешно используются многими пчеловодами с верхней планкой. В соответствии с этим мы выбрали конкретные размеры, чтобы эффективно использовать легкодоступные материалы и свести к минимуму операции по обработке дерева при изготовлении ульев. Номинальная белая сосна 1 × 2, обработанная с четырех сторон, имеет конечные размеры 3/4 на 1-1 / 2 дюйма, которые могут использоваться без изменений при производстве верхних брусьев.Номинальная белая сосна 1 × 12, обработанная с 4 сторон, имеет стандартные размеры 3/4 на 11-1 / 4 дюйма. Ширина нашей нижней доски и ширина внутренней боковой стенки называются 11-1 / 4 дюйма.

В качестве материала для шлицов верхней планки требуется красный дуб. Красный дуб, обработанный до толщины 3/8 дюйма, легко доступен. Для покрытия улья мы призываем Hardie Board, цементно-волокнистый продукт, обычно используемый для сайдинга конструкций. Он выпускается в виде листов размером 4 на 8 или 4 на 10 футов, которые можно разрезать на четыре или пять крышек улья с минимальными отходами.

Мы используем только натуральное дерево для поверхностей, выходящих на внутреннюю полость улья (кроме стекла в смотровом окне), и избегаем фанеры из-за опасения выделения газов клеями, используемыми при производстве фанеры. Мы действительно призываем вклеивать шлицы верхней планки в паз, но обычно доступные клеи для дерева являются относительно безвредными материалами, которые отверждаются без вредных паров и довольно инертны при отверждении.

Наши пчелы предпочитают входы через боковые стены, а не через торцевые. Тем не менее, проем в торцевой стене может быть весьма удобен для использования фидеров входного типа Boardman. Мы предлагаем входы в боковые и торцевые стены, которые могут быть открытыми или закрытыми по усмотрению пчеловода. Закрытие посадочной площадки (LBC) используется для закрытия входов в торцевые стены. При установке в одном из двух положений LBC также обеспечивает вентиляцию через «перфорированный металл». Авторы использовали декоративный листовой алюминий Lincane толщиной 0,020 дюйма, штрих-код продукта 040395520622, продаваемый листами размером 24 на 36 дюймов.Поиск в Google позволяет выявить различных поставщиков онлайн-магазинов и местных магазинов. Строители ульев могут уже иметь или могут идентифицировать другие подходящие перфорированные металлические или сетчатые изделия.

Обычно мы располагаем и ориентируем ульи так, чтобы вход был направлен на юг. При использовании этого улья в северном полушарии можно, как правило, смотреть на переднюю стену на восток и открывать вход в левую боковую стену так, чтобы активный вход для пчел был обращен на юг.

В наш дизайн входит смотровое окошко со шторкой.Окно может предоставить полезную информацию об активности пчел с минимальным беспокойством пчел, особенно при использовании ночью и с фонариком. Если ульи сгруппированы парами, удобно иметь окна снаружи пар. Пчеловод, занимающийся строительством ульев, может построить один из двух ульев с окном, расположенным на левой боковой стене, так, чтобы в каждом улье пары было окно, выходящее наружу. Строитель улья может решить опустить окно, чтобы упростить конструкцию. Один знакомый строит окна с обеих сторон: одно окно для просмотра выводка и одно окно для просмотра хранилища меда.

Ульи, изготовленные по нашим чертежам, имеют размер 18-1 / 4 дюйма по горизонтальной линии между вершинами внутренних поверхностей боковых стенок. Когда стандартная верхняя планка с 17-дюймовым шлицем находится по центру между боковыми стенками, расстояние от нижнего конца шлицевого соединения до ближайшей точки на боковой стенке составляет около 0,4 дюйма, что немного больше 3/8 дюйма. Как уже обсуждалось ранее, мы думаем, что этот зазор помогает пчелам поддерживать расстояние между сотой и боковыми стенками. Если стандартная верхняя планка случайно сместится к любой стороне улья, шлиц упрется в боковую стенку и остановит боковое движение, прежде чем штанга переместится достаточно далеко, чтобы она упала в полость улья.Мы рекомендуем строить ульи с размером 18-1 / 4 дюйма, даже если другие размеры и характеристики изменены.

Читатель заметит, что высота и верхняя ширина передней и задней торцевых стенок различаются. Верхняя поверхность передней торцевой стенки находится на 3/4 дюйма над вершинами наклонных боковых стенок и находится заподлицо с верхними поверхностями верхних планок. Верхние стержни прижимаются к передней торцевой стенке и параллельно ей. Крышка улья опирается на плоскость, образованную верхними поверхностями передней торцевой стенки и верхними перекладинами.

Верхняя поверхность задней торцевой стенки находится заподлицо с вершинами боковых стенок и с нижними поверхностями верхних стержней. В том случае, если общая ширина 29 верхних планок немного больше 43-1 / 2 дюйма, последняя верхняя планка может слегка пересекать заднюю торцевую стенку. Если остается зазор после установки максимального количества подходящих верхних планок, зазор можно закрыть с помощью не шлицевого заполнителя подходящей ширины.

Летом в жарком климате ульи должны располагаться в затененном месте.Если тенистое место недоступно, мы поддерживаем отдельный кусок фанеры над крышкой улья на четырех кирпичах и добавляем сверху кирпичи или другие грузы, чтобы фанера оставалась на месте, когда дует ветер. Фанера должна быть достаточно большой, чтобы солнечный свет не попадал прямо на крышку улья.

Опытный пчеловод может захотеть иметь один или два ядерных улья. Их легко изготовить по чертежам, уменьшив продольные размеры. Строитель улья должен решить, сколько верхних планок нужно удалить, чтобы сделать ульи nuc, и должен сократить продольные размеры боковых стенок, нижней доски и крышки на 1-1 / 2 дюйма для каждой планки, которую необходимо удалить. Обычны ульи Nuc с 15 верхними планками. Мы опускаем окошко для ядерных ульев.

Практические советы по изготовлению улья с верхней перекладиной

Пчеловоды, которые строят ульи по этим чертежам, используют для выполнения этой задачи самые разные навыки работы с деревом и инструменты. Тем, кто обладает высокими навыками и самыми точными инструментами и оборудованием, не составит труда сохранить точные размеры улья. Однако достижение точных размеров торцевых стенок будет затруднено, если не будет точно выдерживаться угол боковой стенки 60 градусов.Большой треугольник с углом 30-60 градусов, используемый графическими дизайнерами и при традиционном рисовании пером и чернилами, может значительно помочь в точной компоновке и точной настройке недорогой настольной пилы. Если строитель улья не владеет или не может найти такой треугольник, он или она может попросить кого-нибудь с точной настольной пилой или пилой с радиальной ручкой вырезать хороший шаблон.

Торцевые стены можно разложить без использования чертежного треугольника или шаблона. Начиная с ширины доски, равной необходимой высоте торцевой стенки, которую нужно нарисовать и разрезать, строитель улья проводит линию поперек доски, перпендикулярную длине доски.На одной стороне доски и начиная с этой перпендикулярной линии строитель улья измеряет и отмечает в каждом направлении половину верхней ширины торцевой стенки. На другой стороне доски аналогичным образом отмеряют и размечают половину нижней ширины торцевой стенки. Затем нарисованы наклонные стороны торцевой стены, соединив соответствующие отметки на каждой стороне доски.

Фото Джеффа Диксона.

Пчеловод захочет, чтобы улей оставался стабильным даже после значительного обращения, и может захотеть разобрать его когда-нибудь в будущем.Мы рекомендуем собирать основные компоненты только с помощью шурупов. При необходимости гвозди следует использовать только временно во время сборки, а гвозди не следует использовать в готовом изделии. Винты должны быть изготовлены из нержавеющей стали или должны быть изготовлены и предназначены для использования вне помещений. Такие винты обычно используются при строительстве наружных деревянных настилов и легко доступны.

Питатели Dadant имеют несколько иной дизайн. Хорошей идеей будет иметь под рукой образец конкретного питателя, который будет использоваться, и изготовитель улья должен убедиться, что отверстия в торцевых стенках подходят для этого устройства подачи.Изготовителю улья может потребоваться изменить закрытие посадочной доски, LBC, показанное на листе 16 чертежей, для приспособления к конкретному входному питателю, который будет использоваться.

Все внутренние поверхности улья следует оставить неокрашенными, но внешние поверхности улья прослужат дольше и станут более привлекательными, если на них будет нанесена хорошая окраска грунтовочного и финишного слоев. Не раскрашивайте головки винтов, если в будущем вы захотите разобрать улей. Белая краска предпочтительна. В летние месяцы в хорошо окрашенном белом улье может быть внутренняя температура на 20 градусов по Фаренгейту ниже, чем в ульях, окрашенных в более темный цвет.

Изготовление стержней и ульев из альтернативных материалов

Авторы использовали другие материалы при строительстве верхних решеток и ульев, в том числе дуб, извлеченный из транспортировочных поддонов, боковые стены, ламинированные из избытка полов с пазами 1 на 8, и длиннолистную сосну, ранее использовавшуюся примерно в 1920 году для реконструкции еще более старого дома. .

Использование альтернативных материалов обычно требует больше работы. Необходимо следить за тем, чтобы во внутренней части улья не использовались материалы, потенциально опасные для пчел.Вертикальную глубину улья не следует существенно увеличивать, так как это может привести к тому, что гребешок с высокой плотностью оторвется от верхней планки.

Если материал боковой стенки имеет ширину, отличную от 11-1 / 4 дюйма, то размеры торцевой стенки необходимо отрегулировать, чтобы сохранить желаемое расстояние 18-1 / 4 дюйма по верхней части полости улья. В случае, когда мы использовали материал боковой стенки шириной 11-1 / 4 дюйма, нижняя ширина трапеции торцевой стенки называется 7 дюймов. Читатель может заметить, что 18-1 / 4 дюйма минус 11-1 / 4 дюйма равны 7 дюймам.Это соотношение является результатом использования угла 60 градусов и того факта, что числовое значение для функции косинуса 60 градусов равно 0,50.

В качестве примера, если используется номинальный материал боковой стенки 1 x 10 дюймов с фактической шириной 9-1 / 4 дюйма, требуемая нижняя ширина торцевых досок рассчитывается как: 18-1 / 4 минус 9-1 / 4 равняется 9 дюймам.

Высоту задней торцевой стены можно рассчитать как ширину досок боковой стенки, умноженную на синус 60 градусов, шестизначное значение равно 0.866025.

В случае, показанном на нашем чертеже, где материал боковой стенки имеет ширину 11-1 / 4 дюйма, высота задней торцевой стенки была рассчитана следующим образом:
11,25 умножить на 0,866025 равно 9,743, что показано на чертежах как 9-3 / 4. дюймов.

Высота передней торцевой стенки на 3/4 дюйма больше высоты задней торцевой стенки. В случае, показанном на нашем чертеже, где материал боковой стенки имеет ширину 11-1 / 4 дюйма, высота передней торцевой стенки была рассчитана как 9-3 / 4 плюс 3/4, равная 10-1 / 2 дюйма.

В случае, когда материал боковых стенок имеет ширину 9-1 / 4 дюйма и мы рассчитали требуемую нижнюю ширину торцевых досок в 9 дюймов, высота задней торцевой стенки рассчитывается следующим образом: 9,25 умножить на 0,866025 равно 8,011 дюйма, что приблизительно равно до 8 дюймов.

Тогда высота передней торцевой стенки будет: 8 плюс 3/4 равно 8-3 / 4 дюйма.

Заключение

Здоровые пчелы, опыляющие растения в нашем саду и прилегающих садах, приносят пользу всем. Чистый, сырой мед в кладовой и на столе - огромное удовольствие.Широкое распространение пчелиных семей и разнообразные методы пчеловодства помогают обеспечить генетическое разнообразие медоносных пчел и выживание видов. Ульи с верхней перекладиной являются логичным выбором для многих пчеловодов, и мы надеемся, что эти пчеловоды рассмотрят возможность использования стандартной верхней перекладины и сочтут наши конструкции и комментарии полезными.

150 Пруток с полной резьбой KSI - Williams Form Engineering Corp.

150 Пруток для универсальной резьбы KSI


Номинальный диаметр стержня
Диаметр
и шаг
Минимальная площадь нетто

Сквозная резьба
Минимум
Максимум
Прочность
Усилие предварительного натяжения Номинал
Масса
Прибл.
Резьба
Большой диам.
Часть
Номер
0.80f pu A 0.70f pu A 0.60f pu A
1 ”- 4
(26 мм)
0,85 дюйма 2
(549 мм 2 )
128 тысяч фунтов
(567 кН)
102 тысячи фунтов
(454 кН)
89,3 тысячи фунтов
(397 кН)
76,5 тысячи фунтов
(340 кН)
3,09 фунта / фут
(4,6 кг / м)
1-1 / 8 ”
(29 мм)
Р71-08
1-1 / 4 ”- 4
(32 мм)
1. 25 дюймов 2
(807 мм 2 )
188 тысяч фунтов
(834 кН)
150 тысяч фунтов
(667 кН)
131 тысяча фунтов
(584 кН)
113 тысяч фунтов
(500 кН)
4,51 фунта / фут
(6,7 кг / м)
1-7 / 16 ”
(37 мм)
Р71-10
1-3 / 8 ”- 4
(36 мм)
1,58 дюйма 2
(1019 мм 2 )
237 тысяч фунтов
(1054 кН)
190 тысяч фунтов
(843 кН)
166 тысяч фунтов
(738 кН)
142 тысячи фунтов
(633 кН)
5.71 фунт / фут
(8,5 кг / м)
1-9 / 16 ”
(40 мм)
Р71-11
1-3 / 4 ”- 3-1 / 2
(46 мм)
2,60 дюйма 2
(1664 мм 2 )
390 тысяч фунтов
(1734 кН)
312 тысяч фунтов
(1388 кН)
273 тысячи фунтов
(1214 кН)
234 тысячи фунтов
(1041 кН)
9,06 фунта / фут
(13,5 кг / м)
2 дюйма
(51 мм)
Р71-14
2-1 / 4 ”- 3-1 / 2
(57 мм) *
4. 08 дюйм 2
(2632 мм 2 )
613 тысяч фунтов
(2727 кН)
490 тысяч фунтов
(2181 кН)
429 тысяч фунтов
(1909 кН)
368 тысяч фунтов
(1636 кН)
14,1 фунта / фут
(20,8 кг / м)
2-1 / 2 ”
(64 мм)
Р71-18
2-1 / 2 ”- 3
(65 мм)
5,19 дюйма 2
(3350 мм 2 )
778 тысяч фунтов
(3457 кН)
622 тысячи фунтов
(2766 кН)
545 тысяч фунтов
(2422 кН)
467 тысяч фунтов
(2074 кН)
18.2 фунта / фут
(27,1 кг / м)
2-3 / 4 ”
(70 мм)
Р71-20
3 ”- 3
(75 мм)
6,85 дюйма 2
(4419 мм 2 )
1027 тысяч фунтов
(4568 кН)
822 тысячи фунтов
(3656 кН)
719 тысяч фунтов
(3198 кН)
616 тысяч фунтов
(2740 кН)
24,1 фунта / фут
(35,8 кг / м)
3-1 / 8 ”
(80 мм)
Р71-24
  • Пруток диаметром 2-1 / 4 дюйма не подпадает под действие стандарта ASTM A722.
  • ACI 318-14, раздел 17.5.1.2 указывает, что номинальная прочность анкера на сдвиг не превышает 0,60 x площадь стали x предел прочности стали. Проектировщики должны использовать соответствующие коэффициенты сопротивления сдвигу в зависимости от условий использования.
  • Согласно рекомендациям PTI по ​​анкерному креплению, анкеры должны быть спроектированы таким образом, чтобы:
    • Расчетная нагрузка составляет не более 60% указанного минимального предела прочности на разрыв предварительно напряженной стали.
    • Запирающая нагрузка не должна превышать 70% установленной минимальной прочности на разрыв предварительно напряженной стали.
    • Максимальная испытательная нагрузка не должна превышать 80% указанного минимального предела прочности на разрыв предварительно напряженной стали.
    • Максимальная испытательная нагрузка и максимальная расчетная расчетная нагрузка не должны превышать предел текучести ЛЮБОГО стального элемента.

Структурные свойства

Предел текучести
Напряжение
Максимум
Напряжение
Относительное удлинение
Диаметр 20 бар
Сокращение
площади
120 KSI
(827 МПа)
150 KSI
(1034 МПа)
4% 20% мин.

Размеры

Штанги Williams 150 KSI производятся 7 диаметров от 1 дюйма (26 мм) до 3 дюймов (75 мм). Доступны все диаметры непрерывной длины до 50 футов (15,2 м)

Нитки

Стержни

All-Thread-Bars - это холоднокатаные стержни с резьбой с жесткими допусками под постоянным контролем качества. Резьба для штанги Williams 150 KSI специально разработана с прочным шагом резьбы, достаточно широким, чтобы быть быстрым в условиях рабочей площадки и легко собираться.Они также имеют гладкую, широкую, концентрическую поверхность, подходящую для крутящего момента. Эта комбинация обеспечивает огромную экономию на установке по сравнению с неэффективными горячекатаными неконцентрическими резьбами. Нити доступны как для правой, так и для левой стороны. Стержни Williams All-Thread-Bars имеют резьбу по всей окружности, что позволяет эффективно передавать нагрузку от стержня на крепежные детали без эксцентричной точечной нагрузки. Крепежные детали Williams легко соответствуют допустимым ограничениям на передачу нагрузки, установленным Институтом пост-натяжения. Стержни и крепежи Williams 150 KSI с полной резьбой обрабатываются с жесткими допусками для обеспечения превосходных характеристик и механической блокировки. Прецизионная обработка значительно снижает вероятность ослабления или ослабления крепежа. Штанги Williams 150 KSI превышают требования к деформации ASTM A722. Специальная схема деформации резьбы Williams обеспечивает сверхвысокую относительную площадь ребра, намного большую, чем у обычного арматурного стержня. Это обеспечивает превосходное сцепление с бетоном.

Резка (без сварки)

Williams 150 KSI All-Thread-Bar не следует подвергать воздействию тепла горелки, сварки или использования в качестве заземления.Распил следует производить абразивным кругом или ленточной пилой.

Качество стали

Прутки Williams 1 ”, 1-1 / 4” и 1-3 / 8 ”150 KSI - это гладкая, горячекатаная высокопрочная сталь для предварительного напряжения. Стержни подвергаются холодному напряжению и снимаются напряжения для достижения вышеуказанных свойств. Прутки 150 KSI от 1/4 до 4 дюймов изготовлены из стали на основе сплава, подвергнутой горячей прокатке, закалке и отпуску для обеспечения требуемых механических свойств ASTM A722. Тщательный контроль и отслеживание выполняются на всех этапах производства, чтобы гарантировать самые высокие стандарты качества

Недвижимость

Штанги

Williams 150 KSI производятся в строгом соответствии со спецификациями ASTM A722 и AASHTO M275 HighwaySpecifications.Сталь для предварительного напряжения обладает высокой прочностью, но при этом достаточно пластичной, чтобы превышать указанное удлинение и уменьшить требования к площади. Выбранные плавки при необходимости могут пройти дополнительное испытание на изгиб 135 °. Испытания показали, что полнопроходные стержни Williams 150 KSI соответствуют или превосходят критерии пост-натяжения стержней и анкеровки породы, установленные Институтом пост-натяжения, включая требования к динамическим испытаниям свыше 500 000 циклов нагружения. Рисунок непрерывной деформации резьбы Williams на 360 ° имеет идеальную конфигурацию относительной площади ребер, чтобы обеспечить превосходную прочность сцепления с цементным раствором или бетоном, намного лучше, чем традиционные модели деформации арматуры.

Предел прочности и рабочие нагрузки

Доступны штанги

Williams 150 KSI с пределом прочности на разрыв и рабочими нагрузками, как показано выше. Коэффициенты запаса прочности и функциональные рабочие нагрузки остаются на усмотрение инженера-проектировщика, однако испытательные нагрузки никогда не должны превышать 80% опубликованной предельной прочности стержня.

150 Принадлежности для резьбовых стержней KSI

Все муфты и шестигранные / гайки с буртиком превышают 100% опубликованной предельной прочности стержня и соответствуют разделу 25 ACI 318.5.7.1 для механических соединений арматуры.

Муфты стопорные R72

Пруток
Диаметр
Внешний
Диаметр
Общая
Длина
Часть
Номер
1 ”
(26 мм)
1-3 / 4 ”
(44 мм)
4 дюйма
(102 мм)
Р72-08
1-1 / 4 ”
(32 мм)
2-1 / 8 ”
(54 мм)
4-1 / 2 ”
(114 мм)
Р72-10
1-3 / 8 ”
(36 мм)
2-3 / 8 ”
(60 мм)
5 дюймов
(127 мм)
Р72-11
1-3 / 4 ”
(46 мм)
3 дюйма
(76 мм)
8-1 / 2 ”
(216 мм)
Р72-14
2-1 / 4 ”
(57 мм)
3-1 / 2 ”
(89 мм)
8-1 / 2 ”
(216 мм)
Р72-18
2-1 / 2 ”
(65 мм)
4-1 / 4 ”
(108 мм)
8-5 / 8 ”
(219 мм)
Р72-20
3 дюйма
(75 мм)
5 дюймов
(127 мм)
11-7 / 8 ”
(302 мм)
Р72-24

R73 Гайки с шестигранной головкой и буртиком

Гайка шестигранная с закругленным буртиком

Пруток
Диаметр
По
Квартиры
по
по углам
Толщина Часть
Номер
1 ”
(26 мм)
1-3 / 4 ”
(44 мм)
2. 0 ”
(51 мм)
1-5 / 8 ”
(41 мм)
Р73-08
1-1 / 4 ”
(32 мм)
2-1 / 4 ”
(57 мм)
2,6 дюйма
(66 мм)
1-7 / 8 ”
(48 мм)
Р73-10
1-3 / 8 ”
(36 мм)
2-1 / 2 ”
(64 мм)
2,9 дюйма
(73 мм)
2-1 / 8 ”
(54 мм)
Р73-11
1-3 / 4 ”
(46 мм)
3 дюйма
(76 мм)
3.5 ”
(88 мм)
3-1 / 2 ”
(89 мм)
Р73-14
2-1 / 4 ”
(57 мм)
3-1 / 2 ”
(89 мм)
4,0 ”
(102 мм)
3-3 / 4 ”
(95 мм)
Р73-18
2-1 / 2 ”
(65 мм)
4-1 / 4 ”
(108 мм)
4,9 дюйма
(124 мм)
3-3 / 4 ”
(95 мм)
Р73-20
3 дюйма *
(75 мм)
4-1 / 2 ”
(114 мм)
OD 5 ”
(127 мм)
5-1 / 2 ”
(140 мм)
Р74-24

* Гайка с закругленным буртиком

R88 Сферические шестигранные хижины

Обеспечивает угол до 5 ̊ при использовании с выпуклой пластиной

Пруток
Диаметр
По
Квартиры
Толщина Снаружи
Купол
Часть
Номер
1 ”
(26 мм)
1-3 / 4 ”
(44 мм)
2-1 / 4 ”
(57 мм)
2-1 / 2 ”
(64 мм)
R88-08
1-1 / 4 ”
(32 мм)
2-1 / 4 ”
(57 мм)
2-3 / 4 ”
(70 мм)
3-1 / 8 ”
(80 мм)
Р88-10
1-3 / 8 ”
(36 мм)
2-1 / 2 ”
(64 мм)
3-1 / 4 ”
(83 мм)
3-5 / 8 ”
(90 мм)
R88-11
1-3 / 4 ”
(46 мм)
3 дюйма
(76 мм)
3-1 / 2 ”
(89 мм)
4 дюйма
(102 мм)
R88-14
2-1 / 4 дюйма *
(57 мм)
3-1 / 2 ”
(89 мм)
5-1 / 4 ”
(133 мм)
5-1 / 2 ”
(140 мм)
R73-18
R81-18
2-1 / 2 дюйма *
(65 мм)
4-1 / 4 ”
(108 мм)
5-1 / 2 ”
(140 мм)
6 ”
(152 мм)
R73-20
R81-20
3 дюйма **
(75 мм)
4-1 / 4 ”
(108 мм)
7-1 / 2 ”
(191 мм)
7 дюймов
(178 мм)
R74-24
R81-24

* Стандартная гайка со сферической шайбой в сборе
** Гайка с закругленным буртиком в сборе со сферической шайбой

R73-JN Гайки для варенья

Эти зажимные гайки / гайки с буртиком не могут быть заменены на гайки полной прочности и не могут использоваться на других стержнях, кроме стержней с полной резьбой Williams 150 KSI того же диаметра.

Пруток
Диаметр
По
Квартиры
по
по углам
Толщина Часть
Номер
1 ”
(26 мм)
1-3 / 4 ”
(44 мм)
2,0 дюйма
(51 мм)
0,41 дюйма
(10 мм)
R73-08JN
1-1 / 4 дюйма *
(32 мм)
2-1 / 4 ”
(57 мм)
OD 2,6 ”
(66 мм)
0,47 дюйма
(12 мм)
R74-10JN
1-3 / 8 ”*
(36 мм)
2-1 / 8 ”
(54 мм)
OD 2-3 / 8 ”
(60 мм)
0.53 ”
(14 мм)
R74-11JN
1-3 / 4 дюйма *
(46 мм)
2-3 / 4 ”
(70 мм)
OD 3 ”
(76 мм)
0,88 ”
(22 мм)
R74-14JN
2-1 / 4 дюйма *
(57 мм)
3-1 / 4 ”
(83 мм)
OD 3-1 / 2 ”
(89 мм)
0,94 дюйма
(24 мм)
R74-18JN
2-1 / 2 дюйма *
(65 мм)
4 дюйма
(102 мм)
OD 4-1 / 4 ”
(108 мм)
0. 94 ”
(24 мм)
R74-20JN
3 дюйма *
(75 мм)
4-1 / 4 ”
(108 мм)
OD 5 ”
(127 мм)
2 дюйма
(51 мм)
R74-24JN

* Закрывающая гайка с круглым воротником - Доступна обработанная по специальному заказу шестигранная гайка.

R9F Шайба закаленная

Пруток
Диаметр
Внешний
Диаметр
Внутренний
Диаметр
Толщина Часть
Номер
1 ”
(26 мм)
2-1 / 4 ”
(57 мм)
1-1 / 4 ”
(32 мм)
5/32 ”
(4 мм)
R9F-09-436
1-1 / 4 ”
(32 мм)
2-3 / 4 ”
(70 мм)
1-1 / 2 ”
(38 мм)
5/32 ”
(4 мм)
R9F-11-436
1-3 / 8 ”
(36 мм)
3 дюйма
(76.2 мм)
1-5 / 8 ”
(41 мм)
5/32 ”
(4 мм)
R9F-12-436
1-3 / 4 ”
(46 мм)
3-3 / 4 ”
(95 мм)
2-1 / 8 ”
(54 мм)
7/32 ”
(6 мм)
R9F-16-436
2-1 / 4 ”
(57 мм)
4-1 / 2 ”
(114 мм)
2-5 / 8 ”
(67 мм)
9/32 ”
(7 мм)
R9F-20-436
2-1 / 2 ”
(65 мм)
5 дюймов
(127 мм)
2-7 / 8 ”
(73 мм)
9/32 ”
(7 мм)
R9F-22-436
3 дюйма
(75 мм)
6 ”
(152 мм)
3-3 / 8 ”
(86 мм)
9/32 ”
(7 мм)
R9F-26-436

R8M Шайба со скосом

Пруток
Диаметр
Степень
фаски
Внешний
Диаметр
Внутренний
Диаметр
Максимальная
Толщина
Минимальная
Толщина
Часть
Номер
1 ”
(26 мм)
10 ° 2-27 / 32 ”
(72 мм)
1-7 / 16 ”
(37 мм)
7/8 ”
(22 мм)
3/8 ”
(10 мм)
Р8М-08-150
1-1 / 4 дюйма *
(32 мм)
15 ° 3-3 / 8 ”
(86 мм)
1-9 / 16 ”
(40 мм)
1-15 / 64 ”
(44 мм)
3/8 ”
(10 мм)
Р8М-12С
1-3 / 8 ”
(36 мм)
15 ° 3-1 / 2 ”
(89 мм)
1-3 / 4 ”
(44 мм)
1-1 / 4 ”
(32 мм)
3/8 ”
(10 мм)
Р8М-13С
1-3 / 4 ”
(46 мм)
15 ° 5-1 / 4 ”
(133 мм)
2-1 / 4 ”
(57 мм)
1-5 / 8 ”
(41 мм)
5/16 ”
(8 мм)
Р8М-16-150
2-1 / 4 ”
(57 мм)
10 ° 6-1 / 2 ”
(165 мм)
3 дюйма
(76 мм)
1-7 / 8 ”
(48 мм)
3/4 дюйма
(19 мм)
Р8М-18-150
2-1 / 2 ”
(65 мм)
10 ° 7-1 / 2 ”
(190 мм)
3-1 / 2 ”
(89 мм)
2. 31 ”
(59 мм)
1 дюйм
(25 мм)
Р8М-20-150
3 дюйма
(75 мм)
10 ° 8 ”
(203 мм)
3-5 / 8 ”
(92 мм)
2,43 дюйма
(62 мм)
1 дюйм
(25 мм)
Р8М-24-150

Для достижения полной прочности гайки необходимо использовать шайбы со скошенными кромками в сочетании с закаленной шайбой.

Искусство детализации и спецификации


Карл А.Шаак
Президент Price Consulting, Inc.

Специалистам-проектировщикам доступны несколько ресурсов, дающих общие рекомендации по подготовке деталей и спецификаций для систем кровельной гидроизоляции. Типичные доступные ресурсы включают производителей и промышленных предприятий. Производители обычно предоставляют общие инструкции и

спецификации для установки из специальных материалов, произведенных этим производителем. Общие сопутствующие предметы, такие как листовой металл, герметики, крепеж и т. Д., часто не изображаются или просто графически представлены этими деталями, так как обычно производитель не несет ответственности за них. Национальная ассоциация кровельных подрядчиков (NRCA) публикует стандартные детали конструкции в «Руководстве по кровельным и гидроизоляционным материалам» (1) для условий, которые обычно возникают на крыше. Национальная ассоциация подрядчиков по производству листового металла и кондиционирования воздуха (SMACNA) предоставляет рекомендуемые подробности в «Руководстве по архитектурным деталям из листового металла» (2) для широкого спектра условий с Что касается компонентов из листового металла.Так как листовой металл является целью и обязанностью этого юридического лица, вопросы, связанные с кровельной мембраной и гидроизоляционным материалом, не представлены в деталях SMACNA.

Какими бы ценными ни были эти ресурсы, критические аспекты, такие как завершение или переход деталей, обычно не представлены в доступных стандартных деталях. Информация, обычно доступная из этих источников, состоит из поперечных или изометрических изображений стандартных условий. Однако довольно часто атипичное состояние (т.е.е. прекращение базы мигающим или конец стены парапета) может создать препятствия / трудности для установки, в результате чего некондиционной детали и возможного проникновения воды. Кроме того, условия мигания, представленные в опубликованных деталях, могут быть минимальным стандартом, подходящим для рекламируемых материалов; но может не подходить для существующих полевых условий и не соответствовать требованиям

требования владельца здания или предполагаемое использование или исправность крыши. Поэтому разработчик несет ответственность за детальное описание этих условий, чтобы получить желаемый конечный продукт.Если эти конкретные элементы опущены, конструктивность остается на усмотрение полевого механика, что может поставить под угрозу целостность установки из-за отсутствия должного внимания в конкретном месте.


Цель этого текста - дать общее представление о техническом содержании, которое может содержаться в стандартных деталях, о возможном контроле общих условий и полезных советах для улучшения конкретных деталей.

  КОНСТРУКЦИЯ

Обсуждаемая деталь - это типичное состояние гидроизоляции у несущей стены.Конструкция стены может представлять собой либо парапетную стену, либо возвышающуюся стену здания, которая построена либо из бетона, либо из кирпича и возвышается по вертикали минимум на 4 фута над настилом. Выбранная кровельная система представляет собой многослойную сборную крышу

модифицированный битумный защитный лист с гранулированной поверхностью и аналогичный основной гидроизоляционный слой. Тип настила и наличие изоляции не имеют отношения к этому обсуждению. Двухслойная модифицированная битумная кровельная система имеет характеристики, аналогичные характеристикам сборной кровли, которая обсуждается здесь.

ОСНОВАНИЕ

Кладка стен может быть сложной задачей для укладки гидроизоляционных материалов. Кладка, расположенная на внутренних сторонах парапетных стен, часто не имеет такого чистого и чистого качества, как облицовочный кирпич на внешней стороне стены. Неровные поверхности, частично сломанные кирпичи, ямы от насекомых и неохлажденные швы из раствора

обычные условия на внутренней стороне стен парапета кладки. К стене можно прикрепить фанерную или гипсовую обшивку, чтобы получить гладкую, прочную и монолитную основу.

Если установлена ​​фанера, рекомендуется, чтобы верхний край был скошен, наклонен вверх и назад к стене под углом от 30 до 45 градусов. Эта отточенная кромка обеспечит плавный переход для удлинения гидроизоляционного материала или три прохода, нанесенных вдоль передней кромки основания, поднимаясь вверх по внутренней части кирпичной стены. Механически прикрепленный базовый лист обычно прикрепляется к фанере перед нанесением других битумных материалов.

Благодаря усовершенствованию изделий из гипсовой обшивки, этот тип изделий обеспечивает надежную, подходящую основу для размещения различных типов имеющихся в настоящее время гидроизоляционных материалов.Возможно прямое нанесение различными способами укладки (например, горелка, клеи и т. Д.) При обеспечении подложки, которая

неорганическое и не чувствительное к воздействию влаги, огня и насекомых. Равномерное покрытие из пластикового кровельного цемента может быть нанесено на каменную стену или обшивку перед установкой у стены в качестве дополнительного слоя гидроизоляции.

ПОЛОСЫ

Первым этапом построения гидроизоляционной системы является установка планки бруса на стыке настила и стены.Брус может быть волокнистым, обработанным деревом или быстро схватывающимся материалом на цементной основе. Волокнистые бруски обычно являются наиболее экономичным материалом с учетом первоначальных затрат. Однако, в зависимости от основания (например, бетонного настила) может быть установлен цементный брус и

остаются на месте для будущих работ по замене кровли.

Независимо от того, является ли основа жесткой изоляционной плитой или листом-основанием, волокнистый брус следует укладывать путем равномерного затирки пластикового кровельного цемента, холодного клея или протирки горячего асфальта. Если присутствует деревянный гвоздезабиватель или деревянная подложка, можно использовать деревянную балку и прибить ее к ней. Кантов должно быть

устанавливается в соответствии с общими требованиями к изоляции жестких плит. Смежные части волокнистых или деревянных брусьев должны быть установлены с

.

Фотография 1: Неверный разрез

срезов фиброзного бруса по

изогнутая подложка.

Фотография 2: Деревянный брус на

уг.


Фотография 3: Цементный брус

на изогнутой подложке.


стыков плотно стыкуются, чтобы обеспечить сплошную гладкую основу (см. Фото 1). Брус, установленный на внутренних и внешних углах стен, должен иметь скошенные углы на концах ответных частей бруса. С помощью дерева трудно получить гладкие скошенные углы из-за грубых, острых краев, образованных в процессе распиловки, а также из-за жесткости и правильности как древесины, так и нижележащей основы (см. Фото 2).Волокнистые бруски можно «сбрить», а цементным бортам можно вручную придать форму для получения плавных переходов (см. Фото 3).

МЕМБРАННЫЕ И ОСНОВНЫЕ НАКЛАДКИ

После установки бруса войлочные слои или модифицированный битумный базовый слой с гладкой поверхностью следует укладывать непрерывно от поля крыши до верхнего края бруса и завершать. В случае применения BUR, если стена параллельна большому размеру слоев поля, начальные слои должны быть установлены вдоль бруса, чтобы обеспечить надлежащее количество слоев на брусе.Если кладка стены на участке под кровлю считается подходящим основанием, следует нанести грунтовку и дать ей высохнуть перед нанесением гидроизоляционных слоев.


Общие сведения, опубликованные производителями материалов, изображают листы слоев, выступающие по стене как минимум на 2 дюйма выше вершины бруса. С фетровыми слоями из стекловолокна, особенно типа VI, вертикальное удлинение трудно правильно установить. Благодаря относительной жесткости и «характеристикам памяти»

стеклоткань, соответствующая двум переходам (горизонтальный-наклонный; наклонный-вертикальный)

Фотография 4: расслоенный войлок

слоя.


трудно получить в относительно небольших размерах. Скорее всего, произойдет смыкание войлока или неприлипшего войлока на одном или обоих этих переходах. Автор наблюдал, как подрядчики по кровельным работам во время установки монолитного кровельного полотна завершали полевые слои над брусом и оставляли войлок в таком состоянии, чтобы он служил «ночной изоляцией». Это условие редко выполняется удовлетворительно, даже если оно покрыто пластиковым кровельным цементом, потому что войлок часто отслаивается от вертикального основания, создавая отверстие для проникновения воды (см. Фото 4).Таким образом, автор считает, что войлочные слои полевой мембраны должны заканчиваться в верхней части бруса и должным образом прижиматься к основанию.


Некоторые производители модифицированного битума обычно рекомендуют оконцовывать базовый слой полевой мембраны в верхней части бруса. После установки слоев полевой мембраны автор рекомендует установить два слоя войлока (предпочтительнее тип IV, поскольку они имеют тенденцию быть более гибкими) или подкладочных листов.Фетры основного гидроизоляции должны быть разрезаны на 6 футов длины и от 12 до 18 дюймов в ширину или на размер, необходимый для надлежащей высоты гидроизоляции и условий площадки. Вместо войлочных слоев также можно использовать однослойный модифицированный битумный лист с гладкой поверхностью. Слои гидроизоляции должны быть установлены поверх основы, выступая по горизонтали на 4 дюйма за мысок бруса и на 4 дюйма по вертикали

(минимум) над вершиной косяка. Если нанесение защитного слоя и модифицированного битумного основания откладывается (что встречается чаще, чем нет), подкладочные листы можно временно уплотнить и сделать водонепроницаемыми с помощью затирки пластикового кровельного цемента, нанесенного поверх верхней передней кромки.После завершения установки слоев подкладки основания, покрывающий лист затем устанавливается до верхнего края бруса и завершается.

Фотография 5: Дегрануляция

заглушка для базы

Фотография 6: Заявление

с трех курсов на вертикальный круг

Затем модифицированный битумный гидроизоляционный слой с гранулированной поверхностью выдвигается по горизонтали на 4 дюйма за мысок бруса и по вертикали над верхом бруса минимум на 4 дюйма.Гранулированная поверхность покрывающего листа для получения гидроизоляции основания должна быть либо загрунтована, либо дегранулирована, чтобы обеспечить битумный субстрат (связь асфальт-асфальт) для приклеивания материала (справочная фотография 5). Финишные слои из модифицированного битума следует разрезать на отрезки длиной не более 6 футов (максимум). Гидроизоляционные листы длиной более 6 футов трудны для работы и правильной установки кровельных механиков, особенно с использованием горячего асфальта или методов факела.


Поскольку модифицированные битумные продукты, которые будут наноситься с асфальтом, требуют, чтобы асфальт имел достаточную температуру, чтобы расплавить покрытие на обратной стороне листа, использование более коротких отрезков поможет добиться этого. Хотя при использовании более коротких листов гидроизоляции образуется больше вертикальных швов внахлестку, автор считает, что в результате установка будет лучше. Лист мигающий может быть

создается путем вырезания секций из рулона материала на всю ширину, в результате получается лист длиной 3 фута

с кромкой кромки. Если кромка кромки отсутствует на листе гидроизоляции, гранулы должны быть

быть загрунтованным или дегранулированным в перекрывающейся (вертикальной боковой) части. Будьте осторожны с

установить модифицированный битумный гидроизоляционный лист таким образом, чтобы он соответствовал контуру крыши до борта

профиль.При низкопрофильной высоте гидроизоляции (т.е. менее 24 дюймов) материал гидроизоляции должен быть изначально установлен на поверхности крыши и направлен вверх. Для более высоких высот гидроизоляции лист для гидроизоляции (обычно при использовании горелки или холодного клея) обычно устанавливается с верхнего края и проходит

вниз до поверхности крыши. Битумный лист модифицированный необходимо установить

Фотография 7: Заявление

алюминированное покрытие на трехканальный.


Фотография 8: Цоколь

без натяжения и растяжения (натяжения). Лист должен упасть на место, а затем его нужно прижать рукой. После установки примыкающих листов автор рекомендует обработать вертикальные швы нахлеста вновь установленной базовой гидроизоляции тремя слоями (пластиковый цемент, армирующая ткань и пластичный цемент) (см. Фото 6). Техника, которая может быть

, используемый для обеспечения аккуратного внешнего вида 3-х ходовой части, представляет собой установку полос липкой ленты (т.е.е. малярной лентой или клейкой лентой) параллельно и с каждой стороны нахлесточного шва (примерно 6 дюймов друг от друга). После наложения 3-полосного тейпа ленту удаляют, чтобы обеспечить прямые вертикальные линии по краям лечения. После этой обработки можно закончить трехкратную обработку путем заливки гранул во влажный цемент или нанесения алюминизированного покрытия после отверждения пластичного цемента (справочная фотография 7). Трехходовой курсинг не предназначен для замены или скрытия плохо сконструированного нахлеста, а скорее для обеспечения дополнительного уровня защиты нахлеста (открытый край модифицированного битумного листа).Некоторые производители специально не предлагают наносить пластичный цемент на модифицированные битумные листы, особенно на продукты, модифицированные APP. Однако из-за появления продуктов с низким содержанием растворителей

, и поскольку пластический цемент применяется местно, эта проблема не так критична.


После того, как гидроизоляция приклеена к основанию и обработаны швы внахлест, необходимо механически закрепить верхний край основного гидроизоляции. Индивидуально расположенные гвозди, расположенные на расстоянии от 6 до 8 дюймов по центру, часто изображаются в общих отраслевых публикациях (см. Фото 8).Хотя этот подход хорошо служит для закрепления материала на подложке, долговременное уплотнение материала, расположенного между точками крепления, может быть нарушено, если материал отсоединяется.

Фотография 9: Установка

оконечная планка.

Фотография 10: Заявление

трехходовой над окончанием

Поэтому рекомендуется использовать сплошную металлическую заделку или прижимную планку для закрепления гидроизоляции (см. Фото 9).Штанга должна быть не менее 1 дюйма в ширину и 1/4 дюйма в толщину, с плоским профилем и иметь предварительно проделанные отверстия с прорезями на желаемом расстоянии (6 дюймов, рекомендованных автором). Продольные или овальные отверстия обеспечивают пространство для дифференциального движения стержня при изменении температуры. Концевые планки могут «выгибаться» наружу между точками крепления, если они закреплены на расстоянии более 6 дюймов от центра. Крепежные элементы, используемые для закрепления концевой планки на каменной или бетонной основе, должны подходить к основанию.Автор рекомендует тип крепежа, который можно удалить с помощью отвертки для облегчения будущих ремонтных работ. Хотя приводные штифты работают хорошо, удаление этих крепежных элементов требует срезания головки и либо высверливания крепежа, либо проделывания другого отверстия. При установке концевой планки на кладочную основу автор рекомендует устанавливать анкеры в растворный шов, поскольку отдельные кирпичи могут треснуть во время сверления или закрепления.


После установки панели терминации, лечение три курсинга рекомендуется над перекладиной терминации и верхней передней кромкой основания мигающего (ссылка 10) фотографировать.Хотя основные гидроизоляционные элементы могут быть полностью приклеены к стене и периодически механически прикреплены (даже с помощью соединительной планки), как это принято во многих отраслях промышленности, со временем основной гидроизоляционный материал может отслаиваться от основы между крепежными элементами, создавая возможности для возможной влажности. инфильтрация. Непрерывная фиксация и трехкратное прохождение предотвращают это и снижают критичность долговременной целостности контрпробегающего элемента. Конструкция этого типа базовой конструкции гидроизоляции создает водонепроницаемую деталь, даже если контрпросвет должен быть намеренно или случайно удален, смещен или отсутствовал.Детали NRCA изображают 3-курсинг как дополнительный элемент, и производители материалов различаются в требованиях к обработке 3-курсинга передней кромки основного гидроизоляции.

ФОНАРЬ

После завершения обшивки основания следует установить противооткатную планку из листового металла. Рекомендуется двухкомпонентная контрпрошивка, состоящая из приемника и встречной вспышки. Этот тип сборки позволяет снимать сегмент встречной планки без нарушения крепления к стене.

Удаление сегмента встречной вспышки позволит персоналу выполнять определенные работы, связанные с кровлей, и повторно использовать компоненты в будущем. Ствольная коробка может быть установлена ​​в распиленный реглет, закреплена на месте, опломбирована, а затем на ствольной коробке закреплен контрпробег. Реглет с распилом предпочтительнее

.

накладного типа (часто упоминается в опубликованных деталях) по нескольким причинам. На верхнем крае встречного затвора, устанавливаемого на поверхность, имеется желоб для герметика для приема герметика на стыке стены.Эта деталь во многом зависит от характеристик герметика для поддержания водонепроницаемости контрпришивки. Желоб навесного контрвальцовки постоянно подвергается воздействию воды, стекающей по поверхности стены. Правильное нанесение герметика на

чрезвычайно сложно. кладочная основа из-за неровной поверхности (например, стыков кирпича и раствора). Правильное приклеивание герметика к каменной кладке и бетонной основе также затруднено из-за других загрязненных поверхностей (т.е.е. битумные месторождения) (3).

Желоб для уплотнения приводит к образованию скругленного профиля валика, который не является оптимальной конфигурацией герметика. С помощью пропиленного реглета герметик устанавливается в правильной конфигурации (между параллельными плоскостями), и большая его часть утоплена за лицевой стороной стены. Обработанная поверхность герметика обнажена, что дает немного

устойчивость к воде, стекающей по лицевой стороне стены. Реглет с распилом также требует правильной техники для достижения желаемой производительности.Реглет должен иметь подходящую глубину, минимум 1 дюйм, в стене и надлежащую ширину, минимум 1/2 дюйма. Отмеченная глубина позволяет адекватно закрепить

металлический фланец ствольной коробки и позволяет устанавливать свинцовые клинья, опорный стержень и герметик. Указанная ширина позволяет создать надлежащую ширину шва герметика.


Реглет также необходимо тщательно очистить, чтобы удалить весь мусор в процессе резки. В процессе очистки следует использовать принудительный воздух, например, создаваемый имеющимся в продаже «воздуходувкой для листьев».Использование сжатого воздуха не рекомендуется, так как в результате этого процесса может образоваться влага, которая попадет в стык. Фланец ствольной коробки должен быть изготовлен таким образом, чтобы обеспечивать наклон вниз

.

в точке выступа из стены. Этот профиль обеспечивает наименьшее сопротивление потоку воды, стекающей по стене. Фактический приемник также должен иметь достаточную длину, минимум 2 дюйма, чтобы можно было правильно прикрепить контрвспышку. Затем вставляется контр-прошивка и прикрепляется к

.

ресивер.Это можно сделать с помощью заклепок или саморезов. Предпочтительны саморезы, так как винт можно снимать и переустанавливать, чтобы отключить контрлеплю для выполнения технического обслуживания и ремонта основания или крыши в будущем. Смежные участки контрпромывателя должны быть притерты минимум на 4 дюйма с полоской герметика

.

между сопрягаемыми поверхностями. Закругленная часть (задняя сторона) отливной кромки на нижележащей секции встречного затвора обычно надрезается или удаляется на притертой области, чтобы две соседние части могли входить в гнездо.Притертая часть может быть закреплена предпочтительно с помощью застежки с втулкой, установленной через увеличенное или овальное отверстие для обеспечения возможности движения.


Если накладной контрлепец является предпочтительным или единственным жизнеспособным вариантом, то рекомендуется следующая детализация: наклеить предварительно отформованную герметизирующую ленту между задней стороной вертикального фланца контрприкрытия и бетонной стеной; использовать сплошную толстую балку, закрепленную на 6 дюймов по центру, чтобы обеспечить равномерное крепление; используйте соответствующий крепеж со стальными шайбами ​​с резиновыми уплотнениями.


Если контрлепляк спроектирован, изготовлен и установлен надлежащим образом, металл должен плотно прилегать к основанию гидроизоляции и устранять необходимость в ветровых зажимах. Ствольная коробка должна иметь длину 2 дюйма, выступать из реглета и изгибаться вниз под углом 45 градусов к вертикальной стенке. Возврат должен быть

не менее 1 дюйма в длину для включения контрплафона. Контрвспышка должна иметь опору ствольной коробки приблизительно 2 дюйма в длину (1 дюйм должен входить в ствольную коробку, а 1 дюйм - выходить из ствольной коробки). Угол между принимающей ногой и фасцией должен составлять примерно 90 градусов. Длина лицевой панели контрмальки должна составлять примерно 3 дюйма. При этих размерах встречный отлив должен обеспечивать покрытие приблизительно 4-1 / 2 дюйма над верхним краем основного отлива, а загнутый край отлива должен почти касаться готовой поверхности основного отлива. Край отлива должен быть загнутым назад, длиной примерно 1/4 дюйма и загнутым под углом 45 градусов. Если нужны ветровые зажимы, автор рекомендует использовать полосы шириной 1 дюйм.

из металла того же типа, что и контршина.Рекомендуется прикрепить ветровой зажим к концевой планке (после применения 3-х канального крепления) или к высоте, на которой будет закреплен верхний край базовой планки. Типичные детали SMACNA изображают ветровые зажимы, которые устанавливаются в основной гидроизоляционный материал чуть выше нижней части контр-гидроизоляции (см. SMACNA РИСУНОК 4-3). Тем не менее, предыдущий сценарий установки продемонстрировал аналогичные возможности сдерживания встречного мигания, в то время как точка крепления расположена над линией возможных ветров воды и снега и не проникает в основной гидроизоляционный материал.

ПРЕКРАЩЕНИЯ

Когда стена заканчивается, особенно на краю крыши, возникает уникальная деталь, переходящая от стены к металлической кромке. Герметичные концевые заделки должны быть установлены на каждом элементе гидроизоляции (т. Е. Встречной планке, основной планке, металлической кромке). Когда опорная плита заканчивается на краю стены, необходимо также установить концевую планку вертикально вдоль края материала.

простирается от верхней части косой планки до горизонтально расположенной планки через верхний край базовой планки.Затем можно применить три курсинга по углу, расширяя от 3 до 4 дюймов с каждой стороны угла на всю высоту гидроизоляционного материала, перекрывая три курсинга, нанесенных на верхнюю переднюю кромку. Для металлической кромки следует изготовить специальную деталь, которая поднимается вверх по косой планке и поверх гидроизоляции и обеспечивает торцевую заглушку для облицовки. Фланец этой конструкции должен быть закреплен, а затем зачищен до гидроизоляции. На внешнем крае металлической заглушки должен быть образован деформированный наружу загнутый выступ, обеспечивающий желоб для приема герметика.Эта конструкция может быть выполнена так, чтобы выступать вверх и под встречной оболочкой, или дополнительный кусок металлической гидроизоляции может быть установлен поверх (в виде черепицы) верхнего края этого устройства и проходить под встречной оболочкой. Контрольную планку следует обернуть вокруг конца стены на том же расстоянии, что и основная планка и металлический край. Сегмент встречного мигания, устанавливаемый на приемник, должен выходить примерно на ½ - to дюйма за край приемника. Затем эту расширенную часть можно разрезать по линиям разрыва и вручную зажать вниз, чтобы сформировать торцевую заглушку для встречного оплавления.

РЕЗЮМЕ

Существует множество различных полевых условий, материалов, замыслов конструкции, нюансов установки и конкретного опыта, которые влияют на то, почему детали сконструированы такими, какие они есть. Цель этого текста - показать идеи и причины для проектирования и конструирования деталей, пригодных для долгосрочного использования, а также представить множество областей, на которые можно повлиять, если они не будут должным образом идентифицированы. По мнению автора, информация и ресурсы, доступные в отрасли, представляют собой руководящие принципы для стандартов минимум .Обязанность указанного сообщества - предоставить правильную информацию, чтобы продукт можно было правильно установить. Правильная детализация приведет к конкурентным и определенным торгам, минимизирует многократные процессы подачи заявок, устранит двусмысленность между персоналом проекта и предоставит Владельцу кровельную систему, подходящую для условий и отвечающую намеченной цели проекта.

Ссылка:
(1) NRCA «Руководство по кровельным и гидроизоляционным материалам», пятое издание

(2) SMACNA « Руководство по проектированию листового металла », пятое издание

(3) «Использование герметиков в кровле» Schaack Interface Май 2001 г.

Thule AeroBlade Load Bar Часто задаваемые вопросы

Прочность

BoxBeam - сложный алюминиевый профиль BoxBeam создает одну из самых прочных нагрузочных планок на рынке.При испытании на вертикальную нагрузку AeroBlade может выдержать силу более 800 фунтов силы.

Совместимость

SwingBlade - Новая торцевая крышка SwingBlade откидывается, открывая полный доступ к Т-образному пазу для легкой установки дополнительных принадлежностей.

Аэродинамика

WindDiffuser - Текстурированная поверхность на крышке Т-образного паза, которая препятствует воздушному потоку лучше, чем гладкая поверхность, что значительно снижает шум ветра. Конструкция AeroBlade также имеет камм-хвост, который способствует чистому «выпуску воздушного потока», помогая снизить аэродинамическое сопротивление.

Easy Fit

SmartSlide - Новый SmartSlide представляет собой формованную измерительную систему, обеспечивающую быструю и беспроблемную установку рулетки на ногах. SmartSlide также закрывает прорезь под днищем для улучшения аэродинамики и рассеивания шума.

_

Вопросы? Посетите нашу страницу часто задаваемых вопросов, чтобы получить более подробную информацию о планках нагрузки AeroBlade.


Видео о продукте


Сравнение продуктов

Учитывая Whispbar от Yakima ®? Whispbar ™ от Yakima® может обладать особыми характеристиками, которые делают его правильным выбором для человека, однако для подавляющего большинства пользователей Thule ® AeroBlade явно предлагает исключительный набор полезных функций, которые это отдельно и выше других.

Thule® AeroBlade и Whispbar от Yakima® обладают сравнимыми аэродинамическими характеристиками, а также некоторыми другими общими характеристиками. В таблице ниже приведены основные отличия от среди аэродинамических алюминиевых грузовых дуг этих производителей.


* Thule AeroBlade подходит на 100% из 25 лучших, Whispbar от Yakima® подходит на 84%. ** Thule® AeroBlade подходит для 96% из 50 лучших, Whispbar от Yakima® подходит для 86%.Наименования Whispbar ™ от Yakima® и связанные с ними товарные знаки являются собственностью соответствующих владельцев. Информация получена с сайтов производителя август 2011 г.


Часто задаваемые вопросы

В: Каковы основные преимущества Thule AeroBlade?
A: Ни одна система стоек во всю длину не может быть тише и прочнее Thule AeroBlade.
B: Thule AeroBlade подходит для большинства автомобилей, чем любая другая аэродинамическая система руля.
C: аксессуары Thule AeroBlade и Thule вместе обладают лучшей совместимостью и самым простым и быстрым креплением из всех аэродинамических рулевых систем.

В: Почему Thule AeroBlade является улучшением по сравнению с Thule Rapid Aero?
A: Полоса WindDiffuser AeroBlade, инновационные слайды SmartSlides и низкопрофильные накладки под рулем вместе делают его значительно менее ветроустойчивым, чем Rapid Aero, обеспечивая значительно более тихую и более экономичную поездку.

В: Зачем тратить больше на Thule AeroBlade, чем на стандартную дугу Thule Square?
A: AeroBlade окупается! Доплата от Square к AeroBlade составляет 60 долларов.Для обычного водителя, проезжающего 15 000 миль в год, AeroBlade сэкономит 100 долларов только на топливе. Добавьте обтекатель (95 долларов), чтобы сделать квадратные перекладины тише (но не так тихо, как AeroBlade!), И AeroBlade станет относительно выгодной сделкой.

Q: Какие длины AeroBlade доступны?
A: такая же длина, как у Rapid Aero: 60 дюймов (ARB60), 53 дюйма (ARB53), 47 дюймов (ARB47), 43 дюйма (ARB43).

Q: Насколько широки планки AeroBlade?
A: Прутки имеют ширину ~ 3-1 / 8 дюйма или 80 миллиметров или 8 сантиметров.

Q: Какие цвета AeroBlade будут доступны?
A: Анодированный серебристый, как и нынешние рули Rapid Aero (RB). С января 2015 года Thule начала производить черные полоски.

В: Совместима ли AeroBlade с существующими ножками серии Rapid?
A: Совершенно верно. Все ножки Rapid совместимы.

В: В настоящее время рюкзаки Rapid поставляются с заглушками Rapid Aero (RB) - подойдут ли те же самые заглушки к AeroBlade?
A: Нет, AeroBlade использует новую заглушку SwingBlade, которая будет поставляться со стержнями.Rapid Footpacks будет по-прежнему включать в себя заглушки RB до тех пор, пока они все еще будут иметь эти стержни в поле, а затем мы поэтапно уберем их с ног. Планируемое прекращение производства заглушек RB в рюкзаках Rapid - конец 2012 года.

В: Все ли аксессуары Thule подходят к AeroBlade?
A: Все аксессуары, которые подходят для руля Rapid Aero, подходят к AeroBlade, за исключением 987 / 987XT Hullavator, 884 RollModel, 847 Outrigger и 516 Peloton. Xadapters необходимы для других креплений для велосипедов Thule.К вашему сведению: для установки 987XT Hullavator на нагрузочные дуги AeroBlade разрабатывается специальный адаптер, подробности будут позже.

В: Работают ли Xadapters с AeroBlade?
A: Да, все Xadapters будут работать с AeroBlade.

10) Q: Подойдут ли обтекатели Thule к AeroBlade?
A: Нет. Обтекатель предназначен в первую очередь для того, чтобы снизить шумность грузовых штанг. Конструкция AeroBlade настолько тихая, что испытания в аэродинамической трубе показали, что обтекатель действительно делает звук громче.

Q: Для конкретного автомобиля будет ли Thule указывать такую ​​же длину AeroBlade, что и Rapid Aero?
О: Да. Ширина штанги AeroBlade и Rapid Aero одинакова для каждого автомобиля. Таким образом, для AeroBlade следует использовать длину Rapid Aero в печатном Руководстве по подгонке 2011 года. В печатном руководстве 2012 года в этом разделе будут указаны номера деталей AeroBlade и Rapid Aero.

В: Люди просили иметь возможность использовать более длинные рули Rapid Aero, чтобы они могли носить больше.Могут ли они сделать это с помощью AeroBlade?
A: Для того, чтобы позволить пользователям использовать любую ширину, потребуется прорезь полной длины под AeroBlade, но прорезь такой длины удаляет слишком много материала и не проходит наши испытания. Тем не менее, AeroBlade имеет дополнительную глубину паза под штангу на 2 дюйма с каждой стороны по сравнению с Rapid Aero, что дает пользователям большую гибкость при увеличении размера. Используйте это руководство, чтобы определить, можно ли использовать более длинные лезвия AeroBlades, чем указано:

СОВЕТЫ ПО УСТАНОВКЕ:
480R Traverse и 400XTR Aero Feet:
1.Посмотрите размеры стопы, указанные в инструкциях к комплекту для установки на транспортном средстве.
2. Обратитесь к таблице, чтобы увидеть, какие столбики совместимы с вашими измерениями.
3 Используя рулетку, установите стойку, используя размеры, указанные в инструкции Fit Kit (Примечание: изменение длины стержня делает SmartSlides устаревшим).
450R Crossroad, 460R Podium и 430R Tracker II Стопы:
1. Измерьте расстояние от центра боковой направляющей или фиксированной точки, чтобы получить правильное положение ступни.
2. Обратитесь к таблице, чтобы увидеть, какие столбцы совместимы с вашими измерениями.
3 Установите стоечную систему, как обычно.

Q: Будут ли эти дополнительные варианты длины перечислены в каких-либо руководствах по посадке?
A: Нет. Точно так же, как рекомендуется одна длина стальных LB-стержней - минимальная длина, но может использоваться и более длинная - руководство рекомендует одну длину AeroBlade, и пользователи могут решить использовать другую длину (используя приведенную выше таблицу), если предпочтительнее.

Q: Будут ли новые детали, поставляемые с AeroBlade - SmartSlides, WindDiffuser, пластиковые планки под поперечиной - работать с Rapid Aero?
A: Да, технически они будут работать.Их можно будет заказать как запчасти, но не как готовую продукцию. Подробные ответы для каждого:
SmartSlides: поместятся в прорезь под рулем на Rapid Aero, но поскольку прорези на Rapid Aero имеют другую длину, чем на AeroBlade, цифры на них не будут совпадать правильно. Таким образом, они уменьшают шум ветра, но не облегчают измерение положения стопы.
WindDiffuser: Без проблем впишется в верхнюю Т-образную направляющую Rapid Aero и (в зависимости от транспортного средства и условий) поможет немного снизить шум ветра.
Пластиковые полоски: подходят так же, как на AeroBlade, их можно обрезать по длине и вставлять внутри или снаружи стопы. Это существенно снизит уровень шума Rapid Aero.

Q: AeroBlade состоит из большего количества деталей, чем Rapid Aero, а с SmartSlides он, очевидно, устанавливается иначе. Как люди узнают, как его установить?
A: AeroBlade поставляется со своими собственными инструкциями. В случае посадки с траверсой, инструкции AeroBlade будут ссылаться на инструкции Fit Kit, где это необходимо.

Q: Указаны ли уже имеющиеся в инструкциях по набору перемещения правильные размеры для AeroBlade?
A: Совершенно верно. Они не будут содержать изображения новой планки, но установщики / потребители должны следовать инструкциям 480R / Rapid Aero для установки AeroBlade. Мы добавим инструкции AeroBlade в Traverse как текущее изменение.

В: Какой раздел инструкции Fit Kit следует использовать для стеллажных систем Traverse для установки положения стопы с помощью SmartSlides?
A: Верхняя часть шага 3 содержит номера, необходимые для SmartSlides. Размеры в нижней части можно использовать для установки с помощью обычной рулетки, но они не будут работать с направляющими. См. Пример ниже:

Q: «Я выполнил инструкции Traverse Kit, чтобы разместить ножки с помощью SmartSlides, но ножки кажутся слишком далеко на крыше (слишком близко друг к другу). В чем дело?"
A: Вернитесь к разделу 480R в инструкциях к AeroBlade на стр. 5. Обратите особое внимание на изображение стопы и положения слайда.Ножки должны прилегать к регулировочному язычку на направляющих, но не внахлест. Исправив это, вы поставите ноги там, где они должны быть.

Q: Что будет с существующими дугами Rapid Aero (серия RB)?
A: Бары RB будут доступны в ограниченном количестве в сентябре и будут полностью сняты с производства в октябре. Они будут доступны в качестве запчастей более 5 лет.

Q: Я установил стойку с AeroBlades, но все еще слышу шум ветра, что мне делать?
A: Число децибел зависит от автомобиля. Чтобы свести к минимуму шум, расположите перекладины как можно дальше от линии крыши. Используйте резиновые прокладки под перекладиной по обеим сторонам опор, чтобы лучше управлять потоком воздуха с нижней стороны перекладины. Используйте наполнители вместо SmartSlides на подножках, кроме 480R Rapid Traverse.

Q: Как я могу получить замену торцевых крышек, полосок WindDiffuser и заглушек под планки?
A: Как и все запасные части, посетите Thule.com, перейдите к продукту и щелкните вкладку «Запасные части», где можно приобрести запасные части.

В: Я хочу использовать руль короче, чем указано Thule для моего автомобиля в руководстве по подгонке. Могу ли я сделать это или урезать руль AeroBlade до нужной длины?
A: Thule всегда рекомендует самую короткую грузовую штангу, которая подходит для автомобиля. Планки Thule Square можно легко разрезать, а торцевая крышка закроет несовершенный срез. Чтобы обрезать AeroBlade, необходимо обрезать все четыре конца, чтобы стержни оставались по центру и был виден несовершенный разрез. Запиливание концов может вернуть неправильный разрез в квадрат. Кроме того, на торцевой крышке есть зажим, который входит в выемку на конце прорези под стержнем. Если вы разрежете планку, вы отрежете эту выемку, однако торцевая крышка все равно будет прижиматься и удерживаться на месте без выемки. Итак, ответ - да, AeroBlades можно сократить, но это требует большей точности и усилий. Торцовочная пила с режущим полотном для цветных металлов даст наилучшие результаты.

В: Я хочу прикрепить грузовой бокс на крыше Atlantis к Т-образному пазу на грузовых дугах AeroBlade. Могу ли я это сделать?
A: Да, адаптер Thule XADAPT10 позволяет крепить определенные грузовые боксы Thule к каналам Т-образных пазов на грузовых балках Thule Xsporter, Thule AeroBlade, Rapid Aero Load Bars, Jeep Commander или Hummer h3.Xadapt 10 совместим с грузовыми ящиками Thule с ползунками (Atlantis и Ascent), а также с грузовыми ящиками Thule с просверленными отверстиями 45 мм (контейнеры Time Travel: Frontier, Excursion и Mountaineer).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
