Ветровая планка для профнастила размеры: Ветровая планка для профнастила: характеристики и правила монтажа

размеры и порядок монтажа, материал изготовления

Для перекрытия крыши требуется кровельный материал и доборные элементы. Один из них – торцевая планка для профнастила или металлочерепицы. Это не просто элемент отделки, а функциональная деталь, перераспределяющая ветровую нагрузку.

Содержание

1. Что такое торцевая планка
2. Из чего изготовлена
3. Технические характеристики
4. Разновидности торцевых планок
5. Особенности монтажа
6. Советы и рекомендации

Что такое торцевая планка

Профлист – материал прочный и твердый. Листы его имеют определенную конфигурацию и жесткость и в отличие от мягкой черепицы, например, не настолько плотно укладываются на обрешетку. Доборные элементы на такой кровле служат дополнительными соединительными деталями, помогающими собрать кровлю в единое целое. По ГОСТ при укладке металлочерепицы или профнастила на односкатную или двухскатную крышу требуются лобовая планка, карнизная, планка примыкания и торцевая.

Настил из стального листа укладывается на разреженную обрешетку или на контробрешетку. Под настилом образуется подкровельное пространство. Циркулирующий здесь воздух предупреждает накопление влаги, однако само пространство нуждается в защите.

Зачем нужна торцевая планка?

Торцовая или ветровая планка для кровли из профнастила – элемент, который перекрывает щели, образующиеся на торцах кровли. Он придает крыше законченный вид и защищает подкровельное пространство от попадания мусора и влаги.

Из чего изготовлена

Выполняют торцевую планку из того же материала, что и основной настил. Но так как она подвергается большей нагрузке, чем кровля, может быть защищена сильнее.

• Основой служит сталь толщиной от 0,45 до 0,5 мм. Выбирают планку с учетом толщины основного листа.
• С обеих сторон элемент покрыт слоем цинка. Он защищает сталь от контакта с водой и кислородом и предупреждает ржавление.
• Пассивирующий слой тоже наносится и с лицевой, и с изнаночной стороны. Он защищает металл от коррозии.
• Слой грунта улучшает адгезию.
• Последний слой – полимерное декоративное покрытие. Защищает от механических повреждений и ультрафиолета.

Цветовая палитра доборных элементов совпадает с палитрой металлочерепицы или профнастила, так что подобрать соответствующий оттенок несложно.

Технические характеристики

Физические параметры доборных элементов совпадают с характеристиками профлиста.

• Заготовкой служит лист стали толщиной не менее 0,45 мм. Этого достаточно для предполагаемой нагрузки.
• Слой цинка составляет не менее 275 гр/кв. м. По стандартам ГОСТ минимальная толщина покрытия составляет 90 г/кв. м. Однако для торцевой планки этого недостаточно.
• Полимерное покрытие выбирают исходя из предполагаемых условий эксплуатации. Так, полиэстер предназначен для средних широт и регионов без сильных дождей. Если климатические условия сложнее, лучше брать материал с покрытием из поливинилхлорида. В южных районах и на возвышенной местности достаточную устойчивость к ультрафиолету обеспечивает только пурал.

Размеры ветровой планки для профнастила зависят от вида изделия. Стандартными считают модели с размерами 40*60 мм и 90*150 мм. Длина фрагментов составляет 2 метра. Однако полезная площадь на самом деле меньше, так как элементы нужно укладывать с нахлестом в 5–10 см. Обычно узкие планки устанавливают на плоских кровлях, а широкие – на скатах с крутым наклоном.

Фасонные планки сложной конфигурации имеют другие размеры.

Разновидности торцевых планок

Различают 2 основных типа элементов: классические и сегментные.

Классические торцевые планки применяют для любого вида профнастила и почти всех видов металлочерепицы. Выглядит элемент как уголок с загнутыми кромками. Обычная длина – 2 м. Различают несколько моделей.

• Фигурный – обе стороны планки имеют рельеф. Он не только наиболее эстетично выглядит, но и отличается большей прочностью, так как имеет ребра жесткости.
• Плоский – имеет те же размеры, но поверхность его ровная.
• Широкий – с плоскими сторонами. Его отличает большие размеры. Такой элемент крепят под самый высокий профиль металлочерепицы или высокой контробрешетки.

Сегментные планки сложнее по конфигурации. Элемент сужается кверху, загнуты не только боковые, но и торцевые кромки. Эта модель разработана для современных профилей металлочерепицы с высоким гребнем. Сегментные торцевые планки повторяют рельеф металлочерепицы и выглядят более объемными.

Фигурная Плоская Сегментная

Особенности монтажа

Ветровой уголок для профлиста монтируют после установки кровельного покрытия. В пошаговой схеме монтажа для классической и сегментной модели есть разница.

Классический вариант крепится так:

• планки на торец укладывают снизу вверх – от карниза к коньку, с нахлестом в 5–10 см;
• элементы выравнивают так, чтобы нижний край с кровлей составлял ровную линию;
• после выравнивания планку закрепляют саморезами в боковой и верхней части с шагом в 50–60 см.

Сегментная планка крепится следующим образом:

• элементы устанавливают снизу вверх;
• выравнивают по нижнему краю;
• крепить нужно сбоку, только в местах нахлеста;
• второй саморез вкручивают в торец образовавшейся «ступеньки».

Для крепления нужно брать оцинкованные саморезы.

Советы и рекомендации

При монтаже доборных элементов своими руками рекомендуется выполнять следующие требования:

• для крепежа лучше использовать саморезы с широкими шляпками;
• если приходится резать планку, нужно продольный рез делать ножницами по металлу, а поперечный лобзиком;
• саморезы не нужно сильно закручивать, иначе со временем здесь могут появиться вздутия.

Если элемент во время установки был поврежден, его нужно заменить или подрезать, удалив поврежденный участок.

Планка ветровая для кровли из профнастила размеры (72 фото) – фото

Торцевая планка для металлочерепицы МЕТАЛЛПРОФИЛЬ

Планка карнизного свеса ТЕХНОНИКОЛЬ

Крепление ветровой планки профнастила с21

Ветровая планка стык

Планка торцевая 3005

Ветровая планка 20х80х100х20

Планка торцевая 80х100

Доборный элемент кровельный дк3

Ветровая планка ВП 02

Ветровая планка 2.00*0.08*0.09 (8017 коричневый)

Планка Ветровая для кровли из профнастила Размеры

Планка карнизного свеса сложная 185х50х2000

Торцевая фронтонная планка для кровли

Чертеж Ветровая планка Шинглас

Доборный элемент ДЗГ-1

Монтаж торцевой планки на профнастил на воротах

Ун-125 доборный элемент профнастил

Торцевая планка 120х220

Планка Ветровая 100х35 чертеж

Планка снегозадержателя 95х65х2000 МЕТАЛЛПРОФИЛЬ

Конек, отливы, парапеты, ендова, планка

Планка торцевая 100 100 чертеж

Лобовая планка s4 sv25

Планка торцевая 80х100

Планка карнизного свеса: 190x30x2000мм

Планка торцевая 95х120х2000 (ПЭ-01-8017-0. 45)

Схема установки планки Ветровая торцевая

Размеры торцевой планки для металлочерепицы

Ветровая планка для мягкой кровли 100х170

Планка Ветровая рал 3005 2000мм

Планка карнизная 70х40

Карнизная планка 2500×120/50/10×0.45мм Викинг МП ф1

Ветровая планка для односкатной кровли из профнастила

Планка Ветровая для кровли из профнастила цена

Торцевая планка для профнастила 1/5 размер

Ветровые на ломаной крыше

Планка карнизная ПКА-100*69*2000

Отлив оконный (фасонный элемент Аквилон)

Планка Ветровая 120/120 2000мм RAL 8017 шоколад

Торцевая планка 80 х 2000 зеленый RAL 6005

Доборные элементы кровли схема

Планка торцевая 95х120х2000мм, пэ0,4мм, ral8017 шоколад

Планка Ветровая 100х50 чертеж

Планка Ветровая с отгибом для мягкой кровли 100х20х70 0.45

Планка торцевая (Ветровая) стандарт 100*80 мм Ре полиэстр RAL 8017 L=2м.

Торцевая планка Ветровая 2м RAL 8017

Планка торцевая 115*115*2000

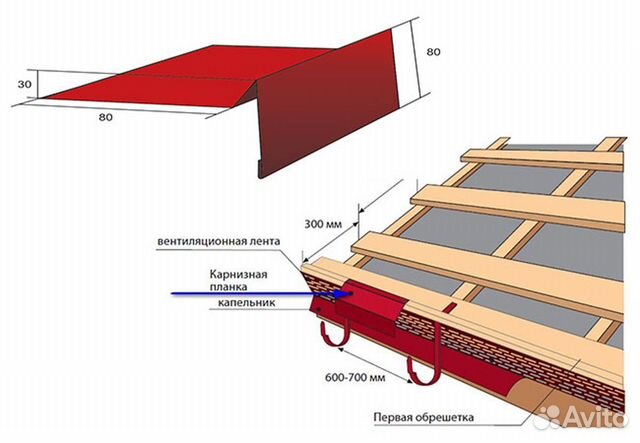

Карнизная планка для профнастила

Карнизный отлив кровли

Фронтонная планка Docke 3009

Коньковая планка на вальмовой крыше

Планка конька полукруглого примыкание

Планка карнизная 100х69х2000

Планка карнизная 95х120х2000

Ветровая планка для кровли чертеж

Ветровая планка оцинкованная

Примыкание конька и ветровой планки

Карнизная планка для профнастила

Пирог кровли из металлочерепицы с утеплителем

Планка карнизная,планка Ветровая, конек

Планка торцевая 90х115х2000 МЕТАЛЛПРОФИЛЬ

Планка Ветровая холоднодеформированный 90x30x60

Планка конька 100*100 RAL 9003

Карнизная планка для кровли

Карнизная планка для профлиста

Элементы отлива крыши

Коньковый нащельник н18

Торцевая планка 80

Ендовые планки для металлочерепицы внутренний угол

Карнизная планка RAL 8017 шоколад

Размеры ветровой планки для профнастила.

Установка лобового стекла. Ветровая планка стоимость

Монтаж любой кровли предполагает использование дополнительных элементов. Они обеспечивают максимальную защиту стыков откосов, карнизов, торцевых частей. Торцевые планки для металлочерепицы являются одним из основных элементов, которые используются для защиты черепичной кровли. Их часто называют ветровыми, фронтальными, конечными. Однако название материала объясняет его предназначение.

Монтаж торцевой планки металлочерепицы можно выполнить самостоятельно. Предварительно необходимо подготовить инструменты и изучить все особенности крепления. Эту работу можно выполнить за один день. Такие элементы дополнительно защитят ваш дом от попадания влаги в торцевые окончания, придадут кровле привлекательный, законченный вид.

Торцевая планка под металлочерепицу изготавливается так же, как и соответствующий кровельный материал. Основой для него служит оцинкованная сталь, поверх которой наносится полимерное покрытие (пластизоль или полиэстер).

Он не только придает материалу соответствующий цвет, но и защищает металл от негативного воздействия. окружающей среды(влага, ультрафиолетовые лучи и т.д.) Толщина металла не превышает 0,55 мм.

Все полосы для металлочерепицы делятся на 4 вида:

• конек;
• Карниз;
• ветер;
• Примыкающая планка.

Катание на коньках имеет несколько форм. Выбор этого элемента зависит от предпочтений заказчика. Но помните, каждый из них имеет свои особенности в установке. Основное назначение элемента – защита подкровельного пространства на стыках скатов от дождя и снега.

Планка карниза представлена ​​продолговатой формой. Изготавливается по тому же принципу, что и металлочерепица. Основное назначение этого материала – защита от попадания влаги на лобовую карнизную доску, а соответственно и в подкровельное пространство.

Ветровая (торцевая) планка изготавливается по тому же принципу, что и карнизная. Его устанавливают на концах скатов. Основное назначение – выравнивание ветровой нагрузки на крышу (особенно бокового направления), защита от проникновения влаги на поверхность обрешетки. Элемент также выполняет роль барьера, препятствующего проникновению на крышу мусора, насекомых и птиц.

Соединительная планка защищает от дождя, снега; придает крыше привлекательный вид.

Торцевая пластина

Торцевая планка крепится в месте стыка крыши дома и стропильных ног. Он предназначен для регулирования уровня влажности в подкровельном пространстве. Этот микроклимат влияет не только на состояние воздушной среды под крышей, но и в доме.

При выборе ветровой планки следует убедиться, что она изготовлена ​​тем же производителем, что и металлочерепица. Материал также должен быть выполнен в той же цветовой гамме, что и кровельное покрытие.

Установка ветровой планки

Практически на последнем этапе устанавливается ветровая планка

для металлочерепицы. Когда кровельный материал уже уложен, можно приступать к отделочным работам. Помните, что этот этап такой же ответственный, как и предыдущий. Неправильное крепление торцевой пластины нарушит теплообмен в кровле. Летом воздух здесь будет очень быстро нагреваться, а зимой температура резко понизится.

Торцевая планка должна располагаться над обрешеткой на высоте 1 волны металлочерепицы. При этом торцевой стык крыши должен быть полностью закрыт. Некоторые специалисты рекомендуют немного загнуть край металлочерепицы вверх для лучшей герметизации торца.

Установка ветровой планки происходит в следующей последовательности:

• Чтобы закрепить ветровую планку, нужно начинать с угла крыши. Монтаж материала необходимо осуществлять от карниза до конька крыши. Кровельный материал также укладывается по этой технологии. Это способствует правильному отводу дождевой воды.

Торцевые планки крепятся сбоку ветровой доски саморезами на расстоянии около 40 см друг от друга. В первое время шурупы необходимо вкручивать только в одной плоскости, чтобы обеспечить нормальное натяжение металла. Если крепление происходит другим способом, то могут появиться вздутия, через которые будет прорываться ветер.

• Ветровой элемент устанавливается на верхний конец балки.
• Для лучшей герметичности планка фронтона должна быть плотно соединена с гребнем черепицы.
• Необходимо установить следующий концевой элемент внахлест на ранее закрепленную планку. Она должна быть около 50 см. Его необходимо прикрепить по той же технологии, что и нижний.
• Таким образом, устанавливаем все ветровые планки на металлочерепицу до конька.
• Помните, между металлочерепицей и лобовым стеклом нужно проложить слой герметика. Так торцы кровли будут более герметичными, а при сильных порывах ветра не будет слышен стук металлических элементов.

Для придания ограждению законченного вида и защиты от негативных факторов необходимо установить ограждение. Запорная планка чаще всего изготавливается из оцинкованного металла с полимерным покрытием и применяется для заборов из бетонных блоков, профнастила, кирпича, металлического штакетника.

Так выглядит планка для забора из профнастила

Незатейливые на первый взгляд планки для забора выполняют несколько полезных функций.

Продление срока службы забора

Забор, защищенный рейками, долго не потеряет своей первоначальной формы. внешний вид и прочностные характеристики. Кирпичные заборы и столбы быстро осыпаются от постоянного воздействия воды и снега, а заборы из металлического евроштакетника и профнастила начинают ржаветь.

Различные виды досок для забора из профнастила

Вода, попадая в микротрещины в древесине, бетоне или кирпичной кладке, при замерзании расширяется, разрушая материал изнутри. Заборные планки сведут к минимуму попадание влаги на забор и защитят от преждевременного разрушения и от ультрафиолетовых лучей.

Дополнительная жесткость полотна

Верхняя планка обеспечивает дополнительную прочность заборов из профнастила. Профнастил представляет собой стальной лист с ребрами разной высоты.

Чем толще сталь и выше гофр металлопрофиля, тем выше жесткость и устойчивость полотна забора.

Однако профнастил имеет небольшую жесткость при изгибе в направлении волн. Чтобы компенсировать этот недостаток, рекомендуется увеличить количество горизонтальных силовых частей, то есть ригелей ограждения.
Установка дополнительных лаг – это увеличение времени монтажа и неоправданные затраты.

Схема забора из профнастила с размерами лаг

С помощью турника из того же материала, что и профнастил, можно добавить прочности забору без лишних материальных и трудозатрат. Армирующая верхняя планка может иметь разные размеры, в зависимости от высоты ребер профнастила. Изготовленная из того же материала, что и профнастил, планка обеспечивает максимальную жесткость листа и является очень важным элементом ограждения.

Дополнительная прочность необходима и заборам из евроштакетника. Верхние края штакетника довольно легко погнуть или повредить, поэтому планка под цвет забора просто необходима.

Внешняя привлекательность

Кромка верхней части перил или парапета также важна, как и подходящая рамка для картины. Без заборного профиля забор выглядит незавершенным. Планки для верхней части забора, парапеты для защиты фундамента и навершия на столбах придают общему виду забора гармоничный вид, визуально выравнивают забор, делая его красивым и аккуратным.

Цвета планок для живой изгороди представлены в большом разнообразии. Вы можете выбрать варианты в цвет забора из профнастила или под крышу здания. Полосы забора покрыты цветным полимерным слоем, который устойчив к выгоранию на солнце, коррозии и долго сохраняет презентабельный вид.

Материалы для изготовления ламелей забора

Для производства доборных элементов ограждения используется стальной лист холоднокатаный оцинкованный с полимерным покрытием.

Стальной лист с цинковым покрытием обладает превосходными антикоррозионными свойствами.

Нанесение дополнительного полимерного слоя повышает защиту готового изделия. Наиболее распространенными видами полимерного покрытия являются полиэстер и пурал. Они подходят для любых климатических условий и отличаются высокой устойчивостью к механическим и атмосферным воздействиям.

Форма классического штакетника

Полимерный слой из полиэстера и пурала эластичен и обладает хорошей цветостойкостью.

Преимущества стали с полимерным покрытием

Полосы заборные из стали с полимерным покрытием имеют следующие преимущества:

• долговечность – гарантийный срок службы не менее 10 лет;
• устойчивость к ржавчине;
• устойчивость к перепадам температур, влаге и ультрафиолету;
• декоративный;
• широкая палитра цветов;
• легкий вес с хорошей механической прочностью;
• доступная цена.

Модели досок забора

Виды ламелей для забора различаются по конфигурации, назначению, цвету и размеру.

Чертеж с размерами различных планок для забора из профнастила

Планки заборные для металлопрофиля

Планки заборные для профнастила изготовлены из оцинкованной листовой стали с полимерным покрытием 25 мкм. Цвет покрытия забора необходимо подбирать в соответствии с цветовой гаммой забора. Стандартная длина ламелей составляет 2 м.

Каждому виду профлиста соответствует свой вид планки определенного размера:

• для профнастила С8 используется брус размерами 20х8х20 мм;
• для С10, параметры бруска 20х10х20 мм;
• для С20, размеры планки забора 20х20х20.

В зависимости от комплектации доборными элементами для профнастила бывают:

П-образные планки имеют наиболее элементарную конструкцию и используются для простых ограждающих листов. Они пользуются особой популярностью благодаря ряду преимуществ:

• низкая стоимость;
• средней прочности;
• легкие;
• простота установки.

У П-образного изделия есть и недостатки:

• низкая эстетика;
• плохая защита от влаги, в отличие от планок с капельными отливами.

Планки для металлического штакетника

Верх металлического штакетника нуждается в повышенной жесткости, и штакетник прекрасно справляется с этой задачей.

Для евростудента наиболее популярны планки, закрученные по спирали с одной стороны и загнутые с другой.

Данная форма выполняет эстетическую функцию, придавая верху ограждения четкую форму и оригинальный вид, а также повышает механическую устойчивость ограждения за счет дополнительной горизонтальной жесткости.

Если вы решили устроить металлическую крышу, из металлочерепицы или профнастила, то в работе возникнет необходимость использовать множество элементов, среди них можно выделить ветровую планку. Он потребуется для того, чтобы защитить откос от атмосферных осадков, которые могут попасть в боковые стыки. Помимо прочего, ветровая планка для профнастила используется для отделки кровли.

Необходимость использования

Установка описываемого элемента является завершающей процедурой обустройства кровли. Подобная деталь просто необходима, если мастер планирует установить точечные светильники. Достаточно сильный боковой ветер может повредить края кровельного материала, а также сорвать его с крыши. Особенно это актуально для регионов, которые характеризуются неблагоприятным климатом. для профнастила позволяет снизить воздействие воздушных масс. Помимо прочего, он предназначен для предотвращения воздействия ветра на обрешеточную систему. Срок службы кровли зависит от того, насколько ее элементы защищены от воды. Перед совершением покупки необходимо ознакомиться с ассортиментом, представленным в магазинах, так как ветровая планка для профнастила делится на несколько видов, что зависит от особенностей использования.

Основные разновидности

Описываемый элемент должен закрывать все края крыши по периметру. Для этого вы должны использовать различные типы упомянутых элементов. Что касается фронтона, то он предназначен для защиты склона от осадков с боковых частей. Монтаж осуществляется по краям откоса. Коньковый элемент используется для защиты щели, которая находится на стыке скатов крыши. устанавливаются перед желобами по краям. Кроме всего прочего, ветровая планка для профнастила может быть изготовлена ​​из разных материалов. Например, для металлочерепицы или профнастила используются элементы из металла. Композитная черепица подразумевает необходимость использования деталей, имеющих соответствующее покрытие.

Размеры планки

Ветровая планка для профнастила, фото которой представлено в статье, изготавливается по стандартным размерам. Они предполагают длину два метра. Учитывайте перед покупкой детали полезной площади. Этот параметр составляет 1,9 метра. Что касается ширины, то она может быть самой разной, поэтому специалисты рекомендуют выбирать ее с учетом имеющихся параметров крыши. Стандартные размеры таких досок 9 х 15, а также 4 х 6. Если предстоит работа с плоской крышей, то необходимо приобрести узкие рейки. Например, они отлично подходят для крыши гаража, не имеющей волны.

Монтаж

Монтаж ветровой полосы для профнастила предполагает крепление к обрешетке. Такие манипуляции необходимо проводить с торца. Монтажные работы должны производиться с использованием специальных болтовых шурупов. Они должны быть на расстоянии 40 см друг от друга. Работу следует начинать с нижней части крыши, укладывая строительный материал внахлест, ширина которого составляет 10 см. Это требуется для того, чтобы элемент мог выполнить задачу ребра жесткости.

После того, как вам стали известны размеры ветровой планки для профнастила, можно приступать к покупке этого элемента. Однако важно ознакомиться с теоретической частью этого вопроса. Важно подбирать доски одинакового размера. Если на одной плоскости крыши использовать элементы разного размера, то конструкция не сможет сопротивляться физическим воздействиям. Деталь необходимо закрепить сбоку крыши с помощью саморезов, о которых шла речь выше. В некоторых случаях используются винты, еще реже – традиционные заклепки. Если вы будете использовать ветровую планку для профнастила, важно еще до начала работы знать, как закрепить этот элемент. Монтаж и выравнивание производится в конце, при этом важно обеспечить перпендикулярность по отношению к кровле.

Нюансы работы

Осуществление установки планки не должно вызывать затруднений даже у мастера, не имеющего достаточного опыта проведения данных манипуляций. После того, как вы установили первый элемент, можно переходить к установке второго, находящегося внахлест. Прежде чем зафиксировать последнюю деталь, ее следует обрезать по размеру. Работы, в основе которых лежит мягкая кровля, ничем не будут отличаться от монтажа с использованием в роли кровельной металлочерепицы. Однако начинать монтаж следует только после того, как система будет дополнена сливом.

Что важно знать мастеру

По краям плоскости ламелей должны быть установлены заглушки, которые необходимо приобрести заранее. Их установка осуществляется с помощью 4-х саморезов, расположенных по периметру. По окончании монтажа все стыки придется обработать с помощью специальных веществ. Это требуется для защиты готовой конструкции от коррозионных процессов. В процессе работы нельзя будет исключить образование швов, которые специалисты рекомендуют обрабатывать герметиком. После того, как крепление ветровой планки для профнастила завершено, и вы успели провести обработку герметиком, можно покрыть поверхность слоем краски.

Ветровая планка стоимость

Цена полосы для профнастила может быть разной, она будет зависеть от назначения элемента, а также его размеров. Если речь идет об узкой модели, то она обойдется покупателю в 160 рублей, если есть необходимость купить широкий ассортимент, то придется заплатить 300 рублей. Если вы будете устанавливать ветровую планку на профнастил, то возможно вам удастся найти описываемую деталь по другой стоимости. Например, в некоторых магазинах можно найти изделия, произведенные на финских фабриках. В этом случае стоимость бруска будет на 30% больше. Если хотите сэкономить, то стоит выбирать детали отечественного производителя, в редких случаях они стоят дороже.

Заключение

Починить лобовые стекла может любой домашний мастер, если получится выполнить работу самостоятельно, то можно сэкономить приличную сумму на дорогостоящих услугах профессиональной бригады мастеров.

На завершающем этапе кровельных работ необходимо установить дополнительные конструкции, выполняющие роль элемента декора, а также защищающие торцы кровли от атмосферных воздействий. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснять расположение этого элемента на крыше.

Основная задача фронтонной планки – защита обрешетки от влаги и сильных порывов ветра. Помимо защиты от атмосферного воздействия, рассматриваемое изделие позволяет защитить крышу от проникновения и заселения насекомых, а также воробьев, ласточек и других мелких птиц. Торцевая планка крепится в месте примыкания стропил к конструкции крыши, что позволяет контролировать влажность воздуха под покрытием. Обратим внимание на то, что ветровая планка должна иметь такое же цветовое оформление, что и крыша. По краям планки с обеих сторон имеется отбортовка для придания жесткости. Этот конструктивный элемент с успехом используется для укладки шифера, металлочерепицы или мягкой кровли.

Материалы для изготовления защитных элементов

Одним из самых дешевых видов сырья для изготовления фронтонов является оцинкованная сталь, хотя сейчас этот материал практически не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для цинкования достаточно сложно. В идеале цвета всех элементов крыши должны сливаться или гармонировать. Торцевая планка для металлочерепицы должна быть изготовлена ​​из материала, поверхность которого могла бы противостоять таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть прочной. В результате многолетних исследований ученые придумали оригинальный строительный материал на основе оцинковки, которая использовалась в качестве основы, а в качестве покрытия использовались цветные полимеры. В этом случае продукт приобретает высокую устойчивость к солнечным лучам. Такая поверхность не разрушится в результате резких перепадов температур. В результате слияния цветов торцевая планка останется практически незаметной на общем фоне кровли.

Как проходит установка

После завершения всех операций по монтажу покрытия наносится последний штрих. На этом этапе также крепится кровельная планка. Если пренебречь установкой данного изделия, на конструкцию крыши, может нарушиться правильная вентиляция подкровельного пространства. Перед установкой ветровых ограждений проводится предварительный расчет. При проведении таких операций необходимо учитывать эффективную длину изделия, равную 1,9метров, хотя общая длина бруса составляет 2 метра, на соединение двух листов металла приходится 10 сантиметров. Ширина полосы должна подбираться строителем в индивидуальном порядке для конкретной кровли, ее стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Эта разница сторон детали определяется типом здания. В случае, когда складские помещения монтируются с плоской крышей без профнастила, торцевая планка должна быть узкой.

Качество кровли будет зависеть от надежности крепления и правильной установки досок обшивки. Шаг размещения направляющих планок будет зависеть от типа покрытия. На подготовительном этапе работ к торцевой стороне крыши крепится предварительно выструганная ветровая доска, имеющая размер 2,5*8 сантиметров. После этого переходят к монтажу планки, этот элемент фиксируется с помощью кровельных саморезов, расставленных на расстоянии сорока сантиметров друг от друга. Аналогичные работы необходимо начинать с нижней части крыши. В процессе установки мастер постепенно поднимается вверх. При стыковке планки укладывают внахлест, соблюдая нахлест элементов конструкции в 10 сантиметров. Если необходимо укоротить изделие до необходимых размеров, воспользуйтесь ножницами по металлу или специальной ножовкой. Нельзя использовать болгарку для таких работ, обработка металла таким инструментом повредит лицевую поверхность. В результате такого удара торцевая пластина начнет разрушаться. После резки ножницами по металлу срезы рекомендуется обработать эмалью, которая защитит материал от коррозии, но после резки болгаркой металлической рейки такой способ обработки не пройдет. В этом случае лист станет непригодным для дальнейшего использования. Что касается места установки ветровой планки, то такой элемент необходимо установить немного выше обрешетки на расстоянии, равном высоте волны металлопрофиля. Штангу необходимо закрепить саморезами с прокладками из EPDM в верхней части, а также по бокам. Закрепление полосы в указанных местах способствует надежной фиксации кровельного материала, так как большинство из них имеют большую парусность и могут не выдерживать сильных порывов ветра.

Укладка ветрового бруса осуществляется следующим образом:

• К торцу обрешетки мастер должен прибить деревянный брус сечением 4*4 сантиметра. Для предотвращения гниения и устойчивости к огню древесину пропитывают антисептиком и антипиренами, затем монтируют ветровую планку;
• Выполняется измерение элементов конструкции. При этом торцевая планка должна перекрывать торцевой угол кровли и лист металлочерепицы;
• Перед монтажом планки обрежьте ее край ножницами по металлу, согласно разметке;

• С помощью специального зажима отгибается верхний край панели, который ориентируется в сторону фронтона. При качественной работе поверхность изделия должна плотно прилегать к деревянному брусу.
• Как мы уже говорили, сверху и сбоку планки на расстоянии 40 сантиметров крепятся саморезы. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Посмотреть видео

Являются распространенным решением для конструкций простой формы или большой площади. Этим простым кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, загородные дома. Высокая популярность обусловлена ​​малодоступностью металлического покрытия и простотой монтажа. Производители упрощают самостоятельный монтаж крыш из металлопрофиля, изготавливая готовые фасонные элементы. Эти конструктивные детали составляют не более 3% от общей площади скатов, но влияют на срок службы и надежность кровли. В этой статье мы расскажем, что такое ветровая планка для профнастила, как правильно подобрать размеры этого элемента, а также закрепить.

Ветровая планка – фасонный доборный элемент, который используется для сооружения кровли из профнастила. Представляет собой уголок, одна монтажная полка которого крепится к обрешетке, а другая защищает свес крыши от порывов ветра, влаги и снега. Ветровая планка изготовлена ​​из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Данный элемент кровельного пирога выполняет следующие функции:

1. Защита фронтона и свеса крыши от проникновения влаги. Кровельный материал защищает наружную поверхность крыши, но талая и дождевая вода или снег иногда проникают на стропильный каркас с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, из-за чего портится даже дерево, обработанное антисептиком. Водонепроницаемая ветровая обрешетка сохраняет деревянную конструкцию, продлевая срок службы крыши.
2. Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями часто вызывают обрушение и деформацию кровельного материала. Интенсивная ветровая нагрузка приводит к обламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает повреждение кровельного пирога и задувание холодного воздуха под обрешетку.
3. Придание конструкции крыши завершенности и эстетичного вида. Планки, подобранные под основной цвет кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить обшивку или сайдинг.

Внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлический профиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры дополнительных элементов.

Типы и характеристики

Согласно строительным нормам при устройстве крыши из профнастила или черепицы необходимо крепить ветровые планки. Их устанавливают по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешётку осадков и задувания порывов ветра. Существуют следующие виды этих фасонных элементов:

• Фронтонная (торцевая) планка. Представляет собой уголок, одна из монтажных полок которого прямая, а другая повторяет волнообразный рельеф профнастила. Фронтонная планка крепится к свесам крыши, расположенным со стороны фронтонов строения. Этот элемент, необходимый для защиты стропил от влаги, закрывает 1-2 волны профнастила, а также полностью закрывает торцевую доску. Некоторые модели оснащены крышкой для слива воды.
• Карниз. Карнизная планка монтируется на обрешетку крыши по свесу перед укладкой кровельного материала и установкой водостока. Представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми ровными монтажными полками.
• Коньковая планка. Для гидроизоляции и защиты стыка профнастила на стыке скатов используется коньковый брус. Он может быть прямым, овальным, прямоугольным. Также выпускаются модели с вентиляционным зазором, которые улучшают циркуляцию воздуха в кровельном пироге.

Ветрообразные элементы для профнастила имеют стандартную длину 200 см, однако полезная длина планок составляет всего 190-195 см, так как они устанавливаются с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Крепление

Установить ветровую планку на профнастил на крышу можно своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированных инструментов. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на брусок, отвертка, герметик и ножовка по металлу. Порядок крепления элементов зависит от места установки:

Внимание! Для дополнительной изоляции стыков между кровельным материалом и ветровыми полосами используются специальные уплотнители, силиконовый герметик или строительная лента. По отзывам мастеров, наибольшую эффективность показывает специальный герметик, повторяющий рельеф профиля профлиста, так как не имеет ограничений по сроку службы.

Видеоинструкция

торцевые и другие виды, установка их на крышу дома. Стандартные размеры досок для кровли из профлиста

1. Что это?
2. Обзор видов
   • Конец
   • Карниз
   • Катание на коньках
3. Монтаж

Основная задача крыши – надежно защитить дом от непогоды. А для его реализации крыша может состоять из ряда мелких, но очень важных элементов. Ветровая планка является одним из таких элементов. Внешне представляет собой металлическую планку, устанавливаемую на наиболее важные части конструкции крыши для ее усиления и придания большей надежности. Обычно его устанавливают либо на карниз, либо на торцы фасада, что дает защиту от дождя, капли не попадают в щели и щели. Но особенностей ветровой планки довольно много, и чтобы подобрать подходящий вариант, нужно в ней разобраться.

Что это такое?

Ветровая планка для профнастила – это специальный уголок или доска для кровли, которая устанавливается на крышу дома, точнее, на обрешетку, и обеспечивает дополнительную защиту. В зависимости от материала меняются качественные характеристики кровли, и каждый вид доски имеет свои уникальные характеристики.

Обзор видов

Если учитывать стандарт качества, то крепление ветровиков в любом случае необходимо, вне зависимости от особенностей кровли. Планка устанавливается по всему периметру кровли, поэтому очень важно правильно рассчитать размеры и подобрать необходимое количество материалов. Кроме того, нужно обратить внимание на типы ветровых стержней.

Торцевая

Эта планка представляет собой уголок с прямой монтажной полкой, при этом вторая полка может полностью повторять профиль профнастила с учетом всех его особенностей. Этот тип досок крепится к свесам крыши в передней части всей конструкции. Благодаря этому часть профнастила и торцевую доску можно полностью закрыть. А также иногда обеспечивается дополнительный отвод воды с помощью капиноса.

Карниз

Карнизная планка устанавливается непосредственно перед началом кровельных работ и установкой желоба. Это стальной оцинкованный уголок. Дополнительно защищен от коррозии и прочих неприятностей полимерным покрытием, а все крепления полочек очень ровные и аккуратные.

Коньковый

Для защиты части стыка профнастила и стыков нескольких скатов крыши монтируется коньковая планка, она может быть даже чисто белой. В зависимости от потребностей выбирают овальную, прямоугольную или прямую форму. Некоторые модели оснащены вентиляцией для обеспечения надежной циркуляции воздуха.

Крепление

Чтобы правильно крепить ветровые элементы под профнастил, придется учесть множество нюансов. В частности, размеры:

1. стандартная длина 200 см, но с учетом зазора общие показатели 190-195 см;

2. большинство моделей имеют размеры 40 x 60 или 90 x 150 мм.

Интересный факт: доски 40 на 60 больше подходят для плоской кровли. Они менее устойчивы, и если ветер в регионе не очень сильный, то можно смело устанавливать их на крышу.

Самостоятельно прикрутить ветровую планку для двускатной крыши вполне возможно; для этого не требуется профессиональный опыт или специальные инструменты. Нужно всего несколько вещей.

1. Саморезы для крыш с резиновым уплотнителем. Для установки одной планки достаточно примерно 6 штук.

2. Строительный герметик.

3. Металлический нож.

4. Отвертка.

Установка крепления и порядок работ будут различаться в зависимости от типа планки. Установка доски на скатную крышу или на ломаную крышу – большая разница. Чтобы успешно справиться с этой задачей, нужно учитывать несколько правил.

Поговорим подробнее об особенностях установки. Первое, на что нужно обратить внимание, это тип доски, которую вы собираетесь установить. Карнизная планка монтируется на свесах перед монтажом кровли или водосточных желобов. Это один из важных этапов обеспечения максимальной безопасности вашей крыши. Правил и особенностей установки такой планки не так уж и много.

1. Для крепления используются саморезы

   . При этом шаг должен быть 40 см, а нахлест от 50 до 100 мм.

2. При монтаже обязательно нужно приподнять гидроизоляционную пленку, защищающую обрешетку. В дальнейшем эта пленка полностью покроет планку.

3. Карнизная планка крепится к внутренней поверхности желоба для предотвращения попадания влаги на стропила. Для некоторых типов крыш ламели изготавливаются индивидуально, чтобы соответствовать всем техническим параметрам.

Монтаж лобовой планки начинают только на завершающем этапе кровли, так как конек тогда монтируется в последнюю очередь. Здесь тоже не очень много параметров и фич.

1. Размер верхнего крепежного фланца варьируется от 135 до 145 мм, все будет зависеть от профиля и высоты кровли.

2. Брус крепится вверху непосредственно к обрешетке каркаса крыши и торцу. При этом шаг должен быть от 30 до 50 см.

3. Саморезы должны быть либо с резиновой шайбой, либо с полиуретановой шайбой.

Интересный факт: если требуется дополнительное утепление стыков кровли, в местах зазора используются уплотнители, силиконовый герметик или строительная лента. Но специальный уплотнитель все же намного лучше любого другого варианта, так как способен копировать рельеф кровли и служит долгие годы.

Конструктивные особенности и правила монтажа

Обычно брус по материалу изготовления совпадает с профнастилом. В магазинах предлагается сразу приобрести все необходимые элементы для создания крыши. Планки имеют вогнутую форму и окрашиваются так же, как и профнастил. Но типы лакокрасочного покрытия при этом могут отличаться:

1. краска на основе органических полимеров;

2. краска на основе полиуретана с полиамидами;

3. краска на основе ПВХ и пластификаторов;

4. обычные краски и лаки;

5. Покрытие

   фторсодержащими полимерами.

Цветное покрытие также имеет ряд дополнительных свойств и характеристик. Например, он может защитить от агрессивного воздействия окружающей среды, ультрафиолета или повысить устойчивость кровли к влаге. Если брус лобовой, то его параметры обычно следующие:

1. длина до 2,5 метров;

2. ширина от 250 до 312 мм;

3. толщиной от 0,5 до 0,55 мм.

Форма детали может быть не только прямой, но и фигурной, если нужна дополнительная жесткость, то деталь обычно имеет не одну складку, а две.

Торцевая пластина также имеет свои конструктивные особенности:

1. толщиной от 0,4 до 1 мм;

2. ширина до 300 мм;

3. длина до 2 м и более.

Если штанга делается на заказ, то ее параметры также будут индивидуальными. Установка торцевой пластины, например, происходит по специальному алгоритму.

1. Торцевая доска шириной 80 мм и толщиной 25 крепится к обрешетке. Для этого идеально подходят строительные гвозди, диаметр которых не менее 4 мм, а длина должна быть не более 120 мм включительно.

2. Установка ветровой планки происходит непосредственно на торцевую планку с помощью саморезов. Их диаметр должен быть не менее 4,8 мм. В конструкции саморезов должна быть предусмотрена резиновая прокладка. Крепления располагаются с шагом от 200 до 300 мм. Для более быстрой установки можно использовать отвертку.

Монтаж производить от нижней точки торца с ориентацией на конек кровли. Стыковка всегда производится внахлест глубиной не менее 50 мм.

Важно: категорически запрещается крепить профнастил строительными гвоздями, так как это разрушает защитное покрытие.

Использование гвоздей нелогично еще и потому, что на профнастиле появляются лишние отверстия, в которые может проникнуть влага. А сам кровельный лист обычно делается из стали, и под воздействием влаги велик риск коррозии.

Концы ветровой планки обычно загибают, чтобы осадки могли свободно стекать. Если при монтаже появляется щель, лучше всего использовать специальный уплотнитель. Он крепится изнутри, тем самым защищая конструкцию от попадания влаги. Типы пломбы также могут быть разными:

1. универсальный самоклеящийся;

2. универсальный с возможностью самостоятельного расширения.

В конструкции кровли герметик отлично выполняет свою задачу. Кроме того, он имеет высокие технические характеристики, хорошо переносит воздействие ультрафиолетовых лучей и перепады температуры. Постоянное воздействие влаги обычно чревато появлением плесени и грибка, но в этом случае от них защищает специальное покрытие. Лучше всего защитить стык двойной волной покрытия, но тут стоит обратить внимание на виды монтажа.

1. Если лицевая планка имеет широкую горизонтальную часть, лучше всего подойдет двойной нахлест. Длинные саморезы обеспечивают надежное крепление.

2. Если ширина лицевой планки не менее 125 мм, можно обойтись одним нахлестом, но тогда обязательно нужны уплотнители. Крепление осуществляется короткими саморезами к торцевой пластине.

3. Переднюю планку можно установить с помощью торцевой планки, но это не самый простой и надежный способ из перечисленных.

Можно ли обойтись без торца? В принципе, не существует строгих норм и правил, объясняющих его наличие в любом типе конструкции. Но имейте в виду, что незащищенное до конца покрытие прослужит в несколько раз меньше. Гораздо логичнее потратить немного времени и сил на установку.

Пошаговая установка торцевой пластины

Монтаж можно начинать только после полной установки профнастила. Но прежде чем устанавливать коньковую планку, если она планируется в конструкции крыши. Для этого подойдут саморезы по дереву достаточной длины для максимально надежного крепления. Вам нужно будет учесть такие нюансы как:

1. толщина полосы

   ;

2. толщина профнастила;

3. Доступная длина

   для ввинчивания в обрешетку под профнастил.

Шаг должен быть от 45 до 55 см включительно, расстояние до 30 см. Ближе не рекомендуется, иначе связь будет некачественной. Крепление начинается с карниза. На обрешетку можно установить дополнительный торцевой брус 40 х 40 мм, именно к нему в дальнейшем будет крепиться брусок. Остальную стыковку проводят с нахлестом 5-10 см.

Хотя последний параметр и технология крепления в любом случае будут меняться в зависимости от погодных условий конкретного региона. Главное правило одно: чем суровее климат, тем надежнее должно быть крепление крыши. А верхний гребень должен быть закрытым.
