Вентрешетки с обратным клапаном для естественной вентиляции в Энгельсе: 448-товаров: бесплатная доставка, скидка-52% [перейти]

Партнерская программаПомощь

Энгельс

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Торговля и склад

Промышленность

Мебель и интерьер

Все категории

ВходИзбранное

395

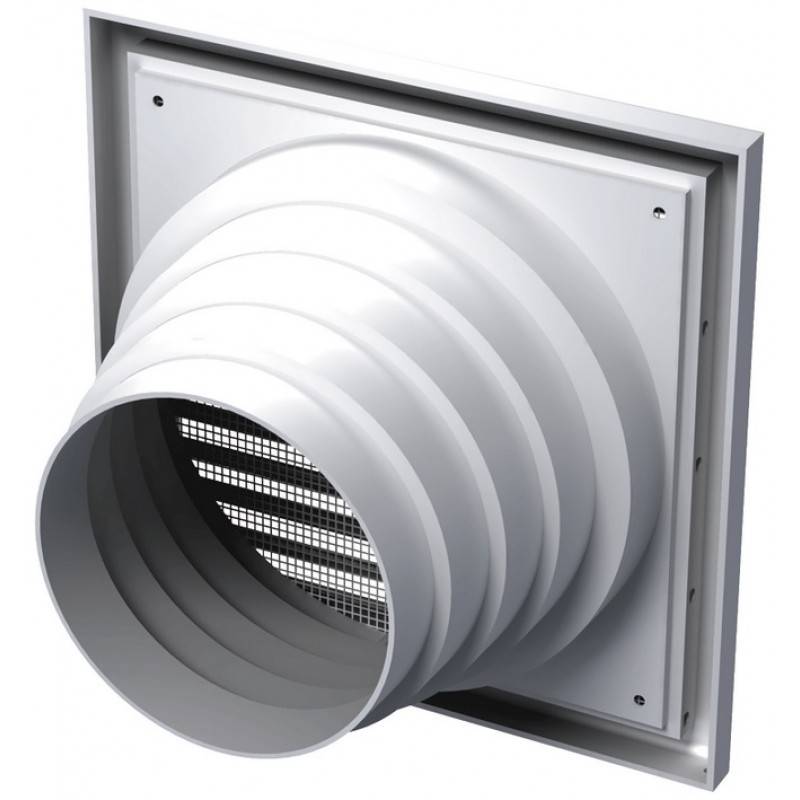

1515К10ФВ Ivory, Выход стенной вытяжной с обратным клапаном 150х150 с фланцем D100, ASA Тип

ПОДРОБНЕЕ

429

Вентиляционная решетка с клапаном d100мм 150х150мм серый ПВХ Тип: вентиляционная решетка, Цвет:

ПОДРОБНЕЕ

1 145

Вентиляционная решетка, диффузор на магнитах с обратным клапаном – Крок 125, белая матовая решетка

ПОДРОБНЕЕ

255

KRD 100 Вентиляционная решетка с обратным клапаном Тип: вентиляционная решетка, Производитель:

ПОДРОБНЕЕ

525

Вентиляционная решетка с клапаном 150/150 мм, D 100мм, белый Тип: вентиляционная решетка, Цвет:

ПОДРОБНЕЕ

412

Вентиляционная решетка с клапаном d100мм 150х150мм белый ПВХ Тип: вентиляционная решетка, Цвет:

ПОДРОБНЕЕ

438

Решетка 25х25 с защитой от обратной тяги Вентстандарт

ПОДРОБНЕЕ

1 370

Vent-style КР-150 кружок, белая Решетка круглая с обратным клапаном на магнитах Тип: вентиляционная

ПОДРОБНЕЕ

1 300

Vent-style РФП-170 цветок, белая Решетка с обратным клапаном на магнитах Тип: вентиляционная

ПОДРОБНЕЕ

1 600

Решетка на магнитах КР-125 ОК метал. черная матовая с фланцем и обратным клапаном Тип:

ПОДРОБНЕЕ

1 950

Vent-style КР-200 кружок, белая Решетка круглая с обратным клапаном на магнитах Тип: вентиляционная

ПОДРОБНЕЕ

1 590

Vent-style РФП-200 клетка, белая решетка с обратным клапаном на магнитах Тип: вентиляционная

ПОДРОБНЕЕ

713

Комплект решетка с обратным клапаном 210*210(с защитой от обратной тяги) 2 шт.

ПОДРОБНЕЕ

-52%

328

690

Обратный клапан вентиляции BDA 125 мм металлический, стальной оцинкованный (для центробежных вентиляторов, не для естественной тяги).

В МАГАЗИН

4 765

Soler&Palau Обратный клапан MCA-350 Производитель: Soler & Palau, Обратный клапан: Да

ПОДРОБНЕЕ

1 790

Обратный клапан для вентиляции BDS 250 для круглых каналов из оцинкованной стали производства DEC International (Нидерланды)

ПОДРОБНЕЕ

245

Вентиляционная решетка с клапаном ERA Street line 1515К511ФВ 150 x 150 мм Тип: вентиляционная

ПОДРОБНЕЕ

390

ПОДРОБНЕЕ

338

Защита от обратной тяги ERA 150 ОК (обратный клапан), D 150 мм Производитель: ERA, Сечение: круглое

ПОДРОБНЕЕ

251

Обратный клапан для вентиляции диаметр 150мм ко (защита от обратной тяги), воздуховода вентилятора ABS пластик

ПОДРОБНЕЕ

ВентрешеткиОбратный клапан для естественной вентиляции

-22%

1 047

1340

Вытяжной обратный клапан для вентиляции Shuft RSK 315

В МАГАЗИН

-22%

1 094

1400

Вытяжной обратный клапан для вентиляции Аэроблок НС-0010001, 160 мм

В МАГАЗИН

-21%

260

330

Обратный клапан D100 (защита от обратной тяги) Тип: Комплектующее для вентиляции, Размер: Длина

В МАГАЗИН

-47%

421

795

1515К10ФВ Выход стенной 150х150 со съемным обратным клапаном ERA Street Line с фланцем D100, ASA пластик, белый

В МАГАЗИН

-43%

478

835

1515К12,5ФВ терр Выход стенной 150х150 со съемным обратным клапаном ERA Street Line с фланцем D125, ASA пластик, терракотовый

В МАГАЗИН

-50%

429

860

1515К12,5ФВ кор Выход стенной 150х150 со съемным обратным клапаном ERA Street Line с фланцем D125, ASA пластик, коричневый

В МАГАЗИН

-47%

429

810

1515К10ФВ терр Выход стенной 150х150 со съемным обратным клапаном ERA Street Line с фланцем D100, ASA пластик, терракотовый

В МАГАЗИН

690

Вытяжной обратный клапан для вентиляции Shuft RSK 160, 160 мм

В МАГАЗИН

-15%

799

940

Вытяжной обратный клапан для вентиляции Shuft RSK 200, 200 мм

В МАГАЗИН

-22%

867

1110

Вытяжной обратный клапан для вентиляции Аэроблок НС-0009999, 125 мм

В МАГАЗИН

480

Вытяжной обратный клапан для вентиляции Shuft RSK 125, 125 мм

В МАГАЗИН

2 страница из 16

Популярные товары в наличии! В категории: Вентрешетки с обратным клапаном для естественной вентиляции – купить по выгодной цене, доставка: Энгельс, скидки!

Вентрешетки с обратным клапаном для естественной вентиляции

Вентиляционные решетки естественной вентиляции

02/15/2018

Оборудование для вентилирования дома состоит из многих элементов, большинство из которых скрыто от глаз обитателей. Людям заметны только декоративные вентрешетки, отличающиеся достаточно простым устройством и вместе с тем высокой функциональностью. Эти изделия отличаются в зависимости от типа системы воздухообмена, есть вентиляционные решетки естественной вентиляции и принудительной.

Вы можете просмотреть вентиляционные решетки в нашем каталоге.

Перейти в каталог

Выполняемый функции

От выбора правильной венрешетки зависит то, насколько эффективно будет функционировать вентиляционная система. Правильно выбранная модель обеспечит оптимальную циркуляцию воздушных потоков и предохранит систему от попадания мусора.

Внешние решетки естественной вентиляции являются хорошей защитой от мелких животных, разнообразного мусора, который может попасть в вентканал с улицы. Помимо того, такие изделия отвечают за распределение воздуха. В результате система воздухообмена может работать полноценно. Еще одно назначение — придание отверстию шахты эстетичного вида.

Виды изделий

Вентиляционная решетка для естественной вентиляции, цена которой доступна, может быть наружной или внутренней. Первые устанавливаются на фасадах строений и выполняются большей частью из металла. Вторые присутствуют во многих помещениях и, помимо задачи по распределению потоков, несут декоративные функции.

Производятся вентрешетки для помещений из пластика либо алюминия. Форма бывает традиционной, прямоугольной или круглой. Но можно заказать и нестандартное изделие. На заказ можно изготовить модель из дерева, бронзы, другого материала, которая будет эффектно смотреться в интерьере.

Заказать или приобрести готовое изделие можно в ПК «ВТВ-Инжиниринг» на странице https://www.vtvent.ru/ventilyacionnye-reshetki/.

Подписаться на новости Подписаться на новости

Получите оптовые цены!

Здравствуйте!
Оставьте свой контакт,
мы Вам перезвоним.

Телефон

Отправляя данные вы соглашаетесь с политикой конфиденциальности этого сайта

Решетка вентиляционная с обратным клапаном: преимущества, принцип работы

Содержание статьи:

Решетка вентиляторная с обратным клапаном
Преимущества и недостатки
Принцип действия
Существующие виды
Правила выбора
Установка и эксплуатация

Вентиляционная решетка с обратным клапаном необходима для блокировки потока воздуха, поступающего в помещение. Эта деталь помогает решить проблему с неприятными запахами, которые появляются из-за попадания воздуха из других помещений или образования обратного сквозняка. Перед установкой решетки желательно изучить особенности ее конструкции и назначения, преимущества и недостатки, ознакомиться с существующими видами, правилами монтажа и эксплуатации.

Решетка вентилятора с обратным клапаном

Решетка обратного клапана для перекрытия потока воздуха

Решетка обратного клапана представляет собой элемент, состоящий из защитного корпуса, крепежного элемента, заслонки и внешней крышки. Заслонка от клапана может открываться за счет принудительной циркуляции воздушных масс, движущихся под давлением. Решетка соединяется с воздуховодом с помощью фланца, представлена в различных размерах и сочетается с устройствами любого типа.

Большинство решеток изготавливаются из пластика, это наиболее подходящий материал, так как деталь эксплуатируется в помещениях с повышенным уровнем влажности. Чаще всего имеет форму прямоугольника, за счет подобной конструкции решетка способна закрывать не только вентиляционную шахту, но и затрагивать часть стены. Элемент подвижной части может иметь форму круга, прямоугольника, лепестка или бабочки; он открывается только в одну сторону.

Преимущества и недостатки

Решетка обратного клапана, вне зависимости от ее типа, является одним из самых популярных элементов благодаря большому перечню достоинств. В список плюсов потребителей входят:

предотвращение опрокидывания тягового элемента и воздуха с улицы или из смежных помещений;
хорошее шумопоглощение, надежная защита помещения от лишних звуков;
красивый внешний вид, позволяющий размещать элементы в интерьерах любого типа;
отсутствие проблем при установке и эксплуатации, практичность и надежность;
широкий ассортимент и выбор, разнообразие размеров, оттенков и вариантов дизайна;
разумная стоимость предметов.

Среди недостатков потребители отмечают риск примерзания сетки зимой и недостаточную работоспособность некоторых моделей. Решить проблему с замерзанием можно после установки обогревателя, встроенного в вентилятор.

Принцип работы

Под действием воздуха клапан открывается при падении давления, снова закрывается

Вентиляционная решетка с клапаном работает по стандартному принципу: отработанная воздушная масса проходит через наружную крышку с клапаном и поднимает заслонку. После падения давления в потоке заслонка начинает закрываться и становится надежной преградой для ненужных запахов, насекомых, пыли и загрязнений. Эта деталь незаменима в кухонных помещениях и ванных комнатах, а также в смежных с ними помещениях.

Обратный клапан предотвращает протекание воздушных масс и шум, в этом основное отличие такой решетки от обычного аналога без дополнительной защиты. Установить деталь можно как снаружи, так и изнутри здания, соединив ее с торцевой стороной воздуховода и уплотнив стыковые элементы.

Существующие виды

Решетки вентиляционные с клапаном подразделяются на несколько разновидностей с учетом типа и формы запорного устройства. Пластиковые детали размещают внутри помещений, потому что они не выдерживают перепадов температур. Металлические аналоги идеально подходят для установки снаружи, для предотвращения промерзания используют специальный подогрев.

Гравитационные одностворчатые

Разновидности обратных клапанных решеток

Такие модели представляют собой стандартную конструкцию с запорным элементом в форме круга или прямоугольника. Принцип их действия заключается в смещении части заслонки с помощью потока воздуха в нужном направлении, который затем продолжает свободно двигаться по воздуховоду. Затем клапан подтягивается к основанию вентиляционной решетки и закрывает ее. Гравитационные элементы представлены двух типов: со смещенной осью, на которой закреплен демпфер, и с противовесом внутреннего или внешнего типа. Устройство необходимо устанавливать вертикально или горизонтально, иначе крышка не закроется до конца и не защитит помещение.

Лепесток

Варианты лепестков имеют структуру, аналогичную гравитационным аналогам. Имеют клапаны в виде жалюзи, работа которых основана на принципе гравитации. С несколькими створками такие приборы работают гораздо лучше. Клапаны на них можно устанавливать только по всей площади или на одно отверстие.

Вентиляционная решетка с откидным клапаном считается самой универсальной и практичной.

Мембранные

Наиболее популярны элементы мембранного типа; в качестве створок используются легкие и гибкие пластины. Из-за незначительного сопротивления они закрываются под действием силы тяжести. Благодаря простой конструкции и отсутствию сложностей при эксплуатации данные решетки можно устанавливать в вентиляционных системах со стандартной циркуляцией воздушного потока. Для предотвращения деформации мембраны при увеличении давления воздушных струй решетки дополнены жесткими ребрами. Они служат опорой перегородке при образовании избыточной тяги.

Поворотные

Поворотные затворы включают две заслонки и закрываются под действием установленных в них пружин. Эти решетки могут быть размещены в различных положениях; при выборе заранее проверяют работу пружин под действием давления воздуха. В более инновационных версиях можно изменить силу пружин. Следует учитывать, что устройства типа «бабочка» работают только в системах с принудительной вентиляцией и не подходят для контуров с естественной тягой.

Правила выбора

Выбор модели зависит от дизайна помещения и конструктивных особенностей вентиляции

Выбор решетчатого элемента зависит от конструктивных особенностей конкретной вентиляционной системы, в некоторых случаях параметры указываются заранее. Вы также можете выбрать деталь, используя специальные вензеля, разработанные для конкретных требований. Для больших систем основными критериями выбора являются расход воздуха и скорость, поэтому для них требуются решетки, изготовленные на заказ и дополненные специальным регулятором. Помимо требований с точки зрения технологии, необходимо уделить внимание эстетике и дизайну элементов.

В большинстве случаев выбор той или иной модели зависит от оттенка детали, необходимости регулируемых жалюзи и мелкой сетки. Дополнительно проверьте шумовые и аэродинамические свойства, характеристики и места для установки, место установки, например, на пол, потолок, стену или дверь. Важным параметром является отсутствие проблем при обслуживании, размеры воздуховода или отверстия, а также возможность потреблять воздух при эксплуатации. В начале всегда нужно учитывать размеры вентиляционного канала и его геометрию, а также условия эксплуатации.

Выбор решеток для производственных помещений следует доверить профессионалам. Если речь идет о деталях для квартиры или дома, то их можно подобрать самостоятельно при наличии проекта или схемы вентиляционной системы.

Монтаж и эксплуатация

Колпак для вытяжки устанавливается с внешней стороны дома

Решетка вентиляционная с обратным клапаном для проточной естественной вентиляции устанавливается с внешней стороны стены, некоторые детали допускается закреплять в вентиляционных шахтах. На первом этапе устройство соединяется с воздуховодом с помощью соединительного фланца, заполняя зазор между ним и стеной с помощью герметика. После застывания пены ее излишки удаляют канцелярским или строительным ножом.

На следующем этапе необходимо закрепить решетку на опорной поверхности с помощью дюбелей или самореза. Выбирать крепеж необходимо с учетом веса детали и материала, из которого изготовлены стены строения и корпусная часть мангала. После завершения монтажных работ устройство можно запустить в тестовом режиме. Если установка была проведена правильно и без ошибок, с соблюдением всех требований и правил безопасности, мангал будет работать максимально стабильно.

Правильно установленная решетка обратного клапана является важной частью вытяжки и системы вентиляции. С его помощью можно надежно защитить воздуховод от внешних потоков и создать идеальный микроклимат в помещении.

Обратный клапан для вентиляции своими руками

Часто система вентиляции работает неэффективно и часть воздуха из вентиляционного канала попадает обратно в квартиру. Эффект обратной тяги вентиляции особенно заметен на кухнях или в ванных комнатах квартир. Обратные клапаны помогут бороться с неприятными запахами.

Содержание

Принцип работы обратного клапана вентиляции
Виды обратных клапанов вентиляции
Конструкция обратного клапана для вентиляции
Как выбрать обратный клапан
Обратный клапан для вентиляции своими руками

Принцип работы клапана обратного вентиляции

Вентилятор вытяжной с обратным клапаном

Обратными клапанами в вентиляции называют группу защитных устройств для предотвращения поворота воздушного потока в системах вытяжной вентиляции или просто реверсивной вентиляции в квартирах. Клапан позволяет воздуху течь в нужном направлении, препятствуя обратному движению. Обратные клапаны для вытяжной вентиляции работают автоматически и в этом главный плюс их использования. В системах вентиляции жилых и общественных зданий обратные клапаны используются для предотвращения попадания воздуха из общего вентиляционного канала в отдельные помещения.

Выпускные обратные клапаны работают в системах с естественной и механической тягой. Клапан предотвращает попадание насекомых и пыли в бытовую вентиляцию.

Сквозняки могут возникать, если система не оснащена обратным клапаном.

Типы вентиляционных обратных клапанов

Прямоугольный металлический обратный клапан

Основной конструктивной частью любого обратного клапана для естественной вентиляции является затвор. Именно он не пропускает воздух в нежелательном направлении.

Существует два типа круглых и прямоугольных обратных клапанов для вентиляции:

с золотниковым клапаном;
с заслонкой в виде диска или створок.

Первые предназначены для работы с жидкими средами. Последние предназначены специально для вентиляции. Они бывают с горизонтальной или вертикальной осью вращения, а также одностворчатые и двустворчатые.

Клапаны обратные прямоугольные и круглые для вентиляции с различным диаметром сечения.

Основным параметром при выборе обратного клапана является его пропускная способность.

Обратные клапаны с естественной вентиляцией просты в изготовлении и очень надежны.

Изготавливаются из пластика или металла, материал выбирается в зависимости от особенностей системы. В вертикальных трубопроводах поток воздуха движется вертикально, поэтому клапан устанавливается горизонтально для обеспечения правильной работы клапана.

Наиболее часто применяются круглые и прямоугольные обратные вентиляционные клапаны производительностью от 4 до 6 м/с. Работают тихо и эффективно. Их устанавливают как самостоятельно, так и в комплекте с вытяжным устройством.

Все прямоугольные или круглые обратные клапаны для вентиляции также подразделяются на:

С подогревом. Преимущество таких обратных клапанов для вентиляции с электроприводом: в системе не собирается конденсат, а в сильные морозы конструкция не покрывается льдом;
Без подогрева. Подходит только для использования в помещении.

Наличие электропривода на обратном клапане вентиляции требует участия электрика в его подключении.

Хоть устройство и дешевое, но вентиляционный обратный клапан можно собрать своими руками, но об этом позже.

Конструкция обратного клапана для вентиляции

Круглый двустворчатый обратный клапан

Конструкция обратного клапана очень проста: диск заслонки прикреплен к оси, что позволяет ему свободно качаться. Для закрытия клапана при остановке вентилятора крепится отвес. Вентиляционные клапаны могут быть прямоугольными, круглыми или квадратными.

Промышленные модели отличаются от обратных клапанов для бытовой вентиляции диаметром и материалом, относятся к категории взрывозащищенных, хотя устройство то же.

Диаметр круглого или прямоугольного обратного клапана для промышленной вентиляции может быть от 125 до 1000 мм, устанавливаются на взрывоопасных производствах.

Широко используется поворотный затвор с двумя лопастями.

Устройства-бабочки изготавливаются чаще из металла, ось для крепления лопастей устанавливается посередине секции. Как только вентилятор останавливается, лопасти перекрывают секцию и обратная тяга вентиляции в квартире прекращается. Диаметры поворотных затворов варьируются от 100 до 315 мм.

Усовершенствованная версия «бабочки» оснащена уплотнителями, снижающими шум при работе лопастей.

Очень часто для вентиляции на кухне используется обратный клапан в виде заслонки или лепестка (инерционная решетка). Лопастей в конструкции несколько, они расположены на горизонтальных осях.

Как выбрать обратный клапан

инерционная решетка

Приобретая обратный клапан для кухонной вентиляции или в ванную, нужно учитывать скорость движения воздуха, ведь заслонка должна реагировать даже на малейший поток. Плохая тяга в системе – основная проблема при организации системы естественной вентиляции. Поэтому большинство владельцев совмещают вентиль с вытяжным вентилятором. Чтобы прикрыть конструкцию со стороны помещения, устанавливается красивая вентиляционная решетка.

Но чтобы система естественной вентиляции работала безупречно, важно правильно подобрать обратный клапан. В противном случае обратная тяга в вентиляции многоквартирного дома будет продолжать отравлять существование жильцов.

Обратите внимание на:

форму сечения;
диаметр сечения;
Материал клапана;
клапанное устройство;
назначение;
производитель (это влияет больше на цену, чем на качество простейшего механизма).

Вы можете приобрести готовый комплект из вентилятора и обратного клапана. Здесь необходимо обратить внимание на мощность вентилятора. Для кухни подойдет с коэффициентом 10, а для ванной и туалета будет достаточно 7.

При покупке обратного клапана для бытовой вентиляции частного дома важно учитывать климатические условия. Например, «бабочка» быстрее покроется льдом, чем одноосная конструкция. В частных домах, в отличие от многоквартирных, жильцов раздражает не обратная тяга в квартире, а задувание ветра в вентиляцию и проникновение в нее грызунов.

Обратный клапан на вентиляцию своими руками

самый простой самодельный обратный клапан на вентиляцию

Далее мы расскажем, как сделать обратный клапан своими руками. Это не только эффективно поможет избежать обратных тяг в вентиляции многоквартирного дома, но и сэкономит ваши деньги.

Установка вентиляционного обратного клапана своими руками особенно актуальна для жителей последних этажей домов, где распространена проблема затягивания «посторонних» запахов через воздуховоды общеобменной системы.

Предлагаем усовершенствованный вариант моторизованного вентиляционного обратного клапана с вентилятором.

Для основания обратного клапана для кухонной вентиляции подойдет толстый пластик или текстолит. Вам понадобится пластина, перекрывающая выход вытяжного канала и толщиной не более 4 мм. На плите делают разметку: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

Чем крупнее ячейка решетки, тем плотнее должен быть материал для створок!

маркировка на основании для обратного клапана

Для предотвращения «гуляния» воздуха между основанием и вентилятором используется резиновая прокладка.

Для предотвращения не только обратной тяги в вентиляции квартиры многоквартирного дома, но и проникновения насекомых к решетке основания прикрепляют мелкую пластиковую сетку или даже капроновую от колготок. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от мотора вентилятора, при монтаже используются резиновые амортизаторы.

резиновые амортизаторы для бесшумной работы вентилятора

Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, малейшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится.

Створку можно крепить на ленту с тканевой основой. Подробная инструкция по изготовлению створок для пластикового обратного клапана вентиляции в видео: Клапан

герметичный

Рекомендуем вырезать створки по месту, из уже приклеенного куска пленки. Более того, если он слегка помялся в процессе эксплуатации, его необходимо менять. Два лоскута срезаются вместе только в самом конце процесса. Резать нужно острым строительным лезвием.

Используйте самоклеящуюся вспененную ленту, чтобы предотвратить зазор между самодельным пластиковым обратным клапаном вентиляции и стеной.

В процессе эксплуатации необходимо периодически чистить или менять пластиковую сетку, забитую пылью.

При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.
