Вентиляционные решетки естественной вентиляции

02/15/2018

Оборудование для вентилирования дома состоит из многих элементов, большинство из которых скрыто от глаз обитателей. Людям заметны только декоративные вентрешетки, отличающиеся достаточно простым устройством и вместе с тем высокой функциональностью. Эти изделия отличаются в зависимости от типа системы воздухообмена, есть вентиляционные решетки естественной вентиляции и принудительной.

Вы можете просмотреть вентиляционные решетки в нашем каталоге.

Перейти в каталог

Выполняемый функции

От выбора правильной венрешетки зависит то, насколько эффективно будет функционировать вентиляционная система. Правильно выбранная модель обеспечит оптимальную циркуляцию воздушных потоков и предохранит систему от попадания мусора.

Внешние решетки естественной вентиляции являются хорошей защитой от мелких животных, разнообразного мусора, который может попасть в вентканал с улицы. Помимо того, такие изделия отвечают за распределение воздуха. В результате система воздухообмена может работать полноценно. Еще одно назначение — придание отверстию шахты эстетичного вида.

Виды изделий

Вентиляционная решетка для естественной вентиляции, цена которой доступна, может быть наружной или внутренней. Первые устанавливаются на фасадах строений и выполняются большей частью из металла. Вторые присутствуют во многих помещениях и, помимо задачи по распределению потоков, несут декоративные функции.

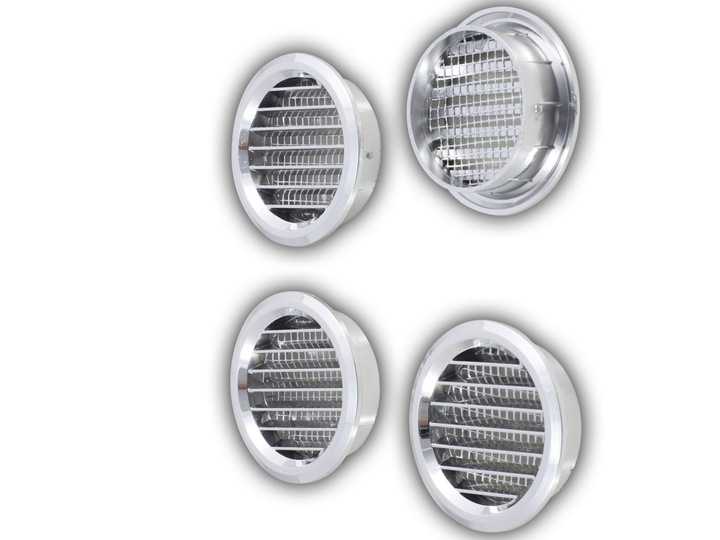

Производятся вентрешетки для помещений из пластика либо алюминия. Форма бывает традиционной, прямоугольной или круглой. Но можно заказать и нестандартное изделие. На заказ можно изготовить модель из дерева, бронзы, другого материала, которая будет эффектно смотреться в интерьере.

Заказать или приобрести готовое изделие можно в ПК «ВТВ-Инжиниринг» на странице https://www.vtvent.ru/ventilyacionnye-reshetki/.

Подписаться на новости Подписаться на новости

Получите оптовые цены!

Здравствуйте!
Оставьте свой контакт,
мы Вам перезвоним.

Телефон

Отправляя данные вы соглашаетесь с политикой конфиденциальности этого сайта

Решетки для вытяжки с обратным клапаном

Главная » Блог » Решетки для вытяжки с обратным клапаном

Вентиляционная решетка с клапаном: 4 вида, правила выбора и монтажа

Вентиляционная решетка с клапаном хоть и не является обязательным элементом системы вентиляции, незаменима в случае появления обратной тяги, она способна решать проблему, когда в помещение проникают неприятные запахи или пыль из вентиляционной шахты. Решетка стоит недорого и легко монтируется без привлечения специалистов.

Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
3. Фланец для присоединения воздуховода.

Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

Достоинства устройства

Решетка с обратным клапаном – простое и удобное в использовании устройство, характеризующееся целым рядом преимуществ:

• Препятствует проникновению холодного или горячего воздуха извне.
• Служит надежной преградой от пыли и насекомых.
• Защищает помещение от проникновения посторонних шумов и нежелательных запахов.
• Отличается простотой установки и обслуживания.
• Имеет привлекательный дизайн. Большой ассортимент подобных устройств позволит без проблем подобрать решетку, наилучшим образом подходящую к интерьеру помещения.

Обратите внимание! Обратный клапан хоть и выступает надежной преградой для шумов, пыли и запахов, полной герметичности не обеспечивает.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

Разновидности

В зависимости от назначения различают несколько видов вентиляционных решеток с обратным клапаном.

Так, по материалу изготовления устройства бывают:

• Пластиковые. Обладают малым весом, отличными противокоррозионными показателями, длительным сроком службы и малой стоимостью. Ввиду плохой переносимости отрицательных температур больше подходят для внутренней установки.
• Металлические. Чаще монтируются снаружи. В быту применяются редко по причине большого веса и стоимости. Их основная область применения – крупные промышленные объекты, складские помещения и т.п. Еще один минус – подверженность образованию ржавчины.

По типу запирающего устройства различают такие виды решеток с обратным клапаном:

Мембранная

Самая распространенная разновидность устройств. Роль створки выполняет легкая гибкая мембрана из полимерного материала. Ее сопротивление столь мало, что закрытие происходит самопроизвольно, под действием одной гравитации. Какие-либо механические элементы в конструкции отсутствуют, поэтому решетка отличается надежностью и безотказностью. Используются в системах с естественной циркуляцией воздушных масс.

Гравитационная одностворчатая

Запирающий элемент представляет собой правильную окружность или прямоугольник, эксцентрично закрепленный на оси. Воздух, двигающийся в правильном направлении, отодвигает заслонку и уходит в воздуховод. Поток, имеющий обратное направление, прижимает заслонку к корпусу решетки и блокирует себе дальнейшее движение.

Гравитационная одностворчатая

Возможны две разновидности гравитационных устройств:

• С противовесом, который может располагаться внутри или снаружи прибора.
• Со смещенной относительно оси воздуховода собственной осью крепления заслонки.

Это важно! Решетка такого типа должна монтироваться строго горизонтально или вертикально. Отклонение от правильного положения в пространстве будет приводить к неполному закрытию заслонки.

Лепестковая

Клапан имеет форму жалюзи с несколькими створками. Работа устройства также основана на силе гравитации.

Бабочковая

В устройствах такого типа клапан имеет две створки, которые закрываются под действием встроенных пружин. Степень натяжения пружины легко регулировать, изменяя режим работы вентиляционной решетки.

Работоспособность бабочкового элемента не зависит от силы гравитации, поэтому он может быть установлен в любом положении. Также, стоит помнить, что пружинные модели не смогут эффективно работать в системах с естественной циркуляцией воздуха, где слабый воздушный поток окажется не в силах разжать пружину.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

• Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
• Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
• При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Обратите внимание! Важно, чтобы прибор был изготовлен из экологически чистых материалов и полностью соответствовал всем нормам и требованиям.

Особенности монтажа и эксплуатации

Монтаж вентиляционной решетки с обратным клапаном не отличается сложностью, однако, перед началом процедуры стоит выполнить несколько подготовительных мероприятий:

• Проверить приспособление на возможность заклинивания.
• Убедиться, что габариты устройства сопоставимы с размером вентиляционного отверстия.
• Удостовериться, что поверхность стены вокруг вентиляционного канала подходит для установки элементов крепежа.
• Предварительно отметить место для крепежа.
• Аккуратно просверлить нужное количество отверстий и вбить дюбели.

Рекомендуем ознакомиться:  Виды декоративных решёток для вентиляции

Далее, решетка устанавливается на место и закрепляется на саморезах. Слишком затягивать болты не стоит, поскольку легкий пластиковый корпус может треснуть. Некоторые модели допускают закрепление с внутренней стороны, в торец вентиляционного канала. Крепеж при этом не заметен, но сама процедура монтажа будет более сложной.

Альтернативный (хотя и менее надежный) способ закрепления – использование клеевых составов. Слой клея равномерно наносится на стену вокруг вентиляционного отверстия, либо на обратную сторону самой решетки. Решетка плотно прижимается к стене и фиксируется строительным скотчем. После полного высыхания клея лента удаляется.

Прежде чем производить монтаж решетки, стоит проверить правильность расположения клапана. Отклонение от верной ориентации (зависит от модели устройства) чревато неправильной работой, когда клапан не сможет полностью блокировать обратную тягу и по сути окажется бесполезным. Исправление ошибок после закрепления (особенно с применением монтажной пены или клея) будет проблематичным, поскольку потребует полного демонтажа клапана.

topventilyaciya.ru

Вентиляционная решетка с обратным клапаном – секрет эффективной вентиляции

Вентиляционная система – необходимое условие создания комфортных условий в помещениях, требуемых параметров воздушной среды, а также обеспечения здоровья. Среди возможных проблем при организации воздухообмена выделяются следующие вопросы:

• возможное возникновение тяги обратной;
• проникновение воздуха, запахов из соседних помещений в разветвленных сложных сетях;
• необходимость в ряде моментов отсечь наружный воздух.

Все эти проблемы решает вентиляционная решетка с обратным клапаном, монтируемая в сетях воздухообмена.

Вентиляционная решетка с обратным клапаном: достоинства

При ее установке блокируется попадание в помещение воздуха из соседних квартир, других комнат, исключается обратное течение воздуха, опрокидывание тяги, проникновение запахов из туалетных комнат. Поэтому часто такие решетки монтируются на входе в канал вытяжной на кухне.

Широко востребованные на современных кухнях вытяжки над плитой часто выводятся за наружную стену. В этом случае решетка с обратным клапаном для вентиляции обязательна для установки. Она монтируется в целях устранения опасности попадания в помещение холодного наружного воздуха.

Среди преимуществ таких моделей:

• четкая и оптимальная организация воздушного потока;
• предохранение помещений от попадания пыли, насекомых;
• предотвращение загрязнения воздухопроводов.

Конструктивно вентиляционные решетки с обратным клапаном состоят из:

• фланца крепежного;
• корпуса, объединяющего все элементы конструкции;
• одного или нескольких лепестков, перекрывающих поток воздуха в обратном направлении;
• осей для поворота лепестков.

Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

• одностворчатой гравитационной;
• лепестковой;
• мембранной;
• бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

• пластиковой;
• металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

• круглыми;
• квадратными;
• прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Монтаж решетки вентиляции

Перед установкой вентиляционная решетка с клапаном обратной тяги проверяется на нормальную ориентацию клапана с тем, чтобы правильно движущийся воздушный поток открывал запирающий элемент. Следует также внимательно изучить паспорт изделия и полностью выполнять все приведенные в нем требования.

При отсутствии в комплекте крепежа следует докупить требуемые изделия. Подготавливается поверхность под установку фланца решетки. Размечаются места под крепеж, выполняются отверстия под дюбели, устанавливаются дюбели. Осуществляется монтаж изделия с креплением саморезами. После установки решетки с обратным эффективным клапаном для вентиляции производится герметизация неплотностей стыков.

ventilaciya.info

Вентиляционные решетки с обратным клапаном для кухни: эстетично и практично

29.03.2018

Обустройство качественной вентиляции на кухне имеет особое значения для безопасности и здоровья. Одним из ключевых элементов системы вентиляции является решетка, смонтированная на входе в вентиляционную шахту или воздуховод. Она организует воздушные потоки, осуществляет защитную функцию и является элементом дизайна. Интересное и функциональное решение – вентиляционные решетки с обратным клапаном для кухни, устраняющие опасность обратного потока воздуха.

Секреты качественной вентиляции кухни

В качестве материалов моделей используются:

• легкие, недорогие и стойкие пластмассы – самый популярный вариант;
• алюминий – более прочный и надежный;
• сталь – при наличии защитного покрытия;
• нержавейка – редко из-за высокой цены;
• дерево – только после обработки антисептиком.

Исходя из формы сечения, решетка для вентиляции на кухне может быть круглой или квадратной. Могут использоваться регулируемые либо стационарные модели. Инерционные модификации перекрывают поток при отсутствии воздухообмена.

При обустройстве кухонной вентиляции в многоквартирном здании нередко возникает проблема обратного потока воздуха из общедомовой шахты. Такое явление, например, может вызываться включением мощной вытяжки соседями. Предотвратить обратный ток воздуха сможет вентиляционная решетка с обратным клапаном для кухни, смонтированная на входе в вытяжную шахту.

Поток воздуха от популярных вытяжек над плитой рекомендовано выводить за наружную стену. При этом возникает проблема проникновения холодного воздуха в кухню.

При выводе вытяжных воздухопроводов от кухонной вытяжки за пределы наружной стены установка решетки вентиляционной, снабженной обратным клапаном, является обязательной.

 Вентиляционные решетки с обратным клапаном для кухни: варианты

В состав решетки вентиляционной, оснащенной клапаном обратным входят:

• фланец установочный;
• защитная решетка;
• клапан обратный;
• корпус, объединяющий все конструктивные элементы.

Лучшим материалом, из которого изготавливается вентиляционная решетка на кухню, является качественная пластмасса:

• обеспечивающая стойкость к повышенной влажности;
• позволяющая снизить стоимость;
• облегчающая чистку и обслуживание;
• обладающая малым весом.

Обратный клапан представляет собой квадратную или круглую пластину либо несколько лепестков. Благодаря креплению на оси с эксцентричным размещением клапан открывается перемещением воздуха в правильном направлении. Обратный поток воздуха поджимает пластину или лепестки к корпусу и перекрывает воздухообмен. Правильная установка вентиляционной решетки на кухне, качественное ее исполнение позволяют работать обратному клапану даже при естественном воздухообмене.

 Достоинства и недостатки вентиляционных решеток с обратным клапаном

Среди преимуществ моделей с обратным клапаном:

• защита от холодного воздуха в течение зимы и горячего при летней жаре;
• препятствие перетоку воздуха, запахов от соседей;
• недопущение в помещение пыли, комаров.

Среди возможных недостатков большая стоимость и возможность замерзания, нарушающая работу клапана зимой. При наружной установке целесообразно использование моделей с подогревом.

 Вентиляционная решетка на кухню – монтаж и демонтаж

Рассмотрим подробнее, как установить вентиляционную решетку на кухне своими силами. Модель изделия подбирается соответственно габаритам входа в шахту и воздухопровода.

Надежным и несложным является крепление шурупами, рекомендуемое для стен из дерева, бетона, а также кирпича и гипсокартона.

Установка производится в следующей последовательности:

• модель прикладываем к входу в вытяжку;
• намечаем существующие отверстия крепления;
• при отсутствии крепежных отверстий сверлим их сами;
• загоняем в них дюбели;
• устанавливаем решетку с помощью саморезов.

Для гипсокартона и дерева используем дрели и соответствующие сверла. Отверстия в бетоне или кирпиче выполняем перфоратором со сверлом из победита. Особые сверла используются для керамической плитки.

Менее надежным, но более простым является монтаж на клею. Хорошие результаты дают клеи типа пеносил, жидкие гвозди, титан, а также будамекс, дракон. Клей равномерно размещают на тыльной стороне решетки либо по намеченному контуру вокруг отверстия. Аккуратно устанавливаем изделие и фиксируем его лентой монтажной. После схватывания клея снимаем ленту.

При необходимости чистки возникает вопрос, как снять вентиляционную решетку на кухне, быстро и легко. При креплении саморезами достаточно их просто открутить.

ventilaciya.info

Вентиляционная решетка с обратным клапаном – устройство, работа, монтаж и правильный выбор

Вентиляция

08.02.2019

6.7 тыс.

4.5 тыс.

6 мин.

Приготовление пищи сопровождается большим количеством пара и запахов, которые из кухни проникают в другие помещения. Простая вытяжка без вентилятора не способна справиться с их удалением. К тому же через общедомовые каналы попадают ароматы с улицы, из соседней квартиры, чужого санузла. Решить проблему позволяет вентиляционная решетка с обратным клапаном, который перекрывает приток дурно пахнущего воздуха.

Вариант устройства для качественного воздухообмена в доме – обратный клапан на вентиляционной решетке. Механизм простой, разработчики обошлись без сложных технических решений. Несмотря на разнообразие видов, любое изделие состоит из трех частей:

1. 1. Неподвижная – это решетка, служащая как декоративный элемент и одновременно для защиты клапана от повреждений. Обычная форма – прямоугольная, за деталью скрывается вентиляционная шахта и небольшой участок стены рядом с ней.
2. 2. Подвижная часть имеет вид лепестка, который открывается только в направлении воздушного потока из дома. Изготавливают этот элемент из пластика, потому что повышенная влажность быстро сделает металл непригодным.
3. 3. Фланец предназначен, чтобы подсоединить клапан к воздуховоду. Для внутренней вентиляции он всегда круглого сечения, несмотря на то, что вход в шахту чаще квадратный. Диаметр 110 или 150 мм.

Ключевая деталь изделия – клапан, который препятствует попаданию снаружи запахов, комаров, холода. Это пластина или несколько лепестков. Осевое крепление эксцентричное, отчего перемещение воздуха открывает их в сторону его движения. При естественной тяге работают почти все виды правильно смонтированных изделий.

Схема действия запорного клапана совместно с вытяжным устройством

В систему иногда дополнительно включают вентилятор. Он создает необходимое для работы давление, поток движется в направлении на выход. Если его выключить, лепесток перекрывает отверстие, надежно изолируя внутреннее помещение от внешних неблагоприятных факторов. К таким относятся запахи, проникающие через общедомовую шахту от соседей. В частном владении вывод кухонной вытяжки осуществляют на улицу. Установленный обратный клапан не дает холодному воздуху проникнуть в помещение.

Для изготовления используют различные материалы, но лучший – это пластмасса. Она превосходит своих конкурентов по многим показателям:

• устойчива к постоянной влажности;
• дешевая;
• легко чистить и обслуживать;
• малый вес.

Металл во всех отношениях, кроме прочности и термостойкости, проигрывает. Модели из нержавейки, алюминия долговечные, но дорогие. Для обычной стали нужно надежное защитное покрытие, но даже оцинкованная вентрешетка через несколько лет начинает ржаветь.

Применение механических вытяжных изделий привело к неактуальности ручного регулирования воздушных потоков. Их возврат предотвращают автоматические устройства. Самое простое из них – одностворчатое гравитационное, которое открывает путь воздуху из кухни и не пускает обратно. Клапан закрывает отверстие под своим весом. Если правильно установить, он сможет работать и с естественной вентиляцией. Известны 2 варианта исполнения: с противовесом или способом изменения положения оси со створкой.

Требуется установка строго по горизонтали или вертикали, особенно при естественной тяге

Двухстворчатые клапаны за внешнее сходство с крыльями насекомых именуют «бабочками». Избыточное давление воздуха вызывает складывание лепестков, когда тяга пропадает, они распрямляются. Отдельные виды подобных устройств имеют пружины, которыми регулируют усилие, необходимое для срабатывания. Модели преимущественно монтируют вместе с вентилятором – для естественной тяги чувствительность часто недостаточная. Поскольку они независимы от земного притяжения, угол установки роли не играет.

Еще один вид – решетка с тонкой мембраной. Клапан от воздуха сгибается, при обратном направлении распрямляется и препятствует ходу. Применяют его в любых вентиляционных системах, потому что он очень тонко реагирует на потоки.

Их чрезмерная сила может изогнуть непрочную мембрану, в результате деформации она не сможет полноценно препятствовать обратному перемещению воздуха. Требуется усовершенствовать конструкцию – установить ребра жесткости для упора.

Все устройства монтируют преимущественно внутри. Снаружи устанавливают только отдельные виды гравитационных изделий и жалюзи, тоже относящиеся к этому типу. Клапан у них может занимать всю решетку или часть, которая соприкасается с воздуховодом. Изделия небольшого размера, лепестки легкие, поэтому их используют с естественной вентиляцией. Для улицы это единственно приемлемый вариант, потому что у других нарушается работоспособность под влиянием отрицательных температур.

Специалисты рекомендуют придерживаться определенных правил перед покупкой клапанной решетки для кухни. Предварительно дома осматривают воздуховод, измеряют сечение. К этому необходимо подойти внимательно, потому что параметры каналов разные. Если приобрести не то изделие, придется менять его на другое. Непосредственно в магазине обращают внимание на следующие моменты:

• Качество изготовления. Не стоит на этом экономить, лучше незначительно переплатить, чем приобрести дешевую модель неизвестного производителя. Нельзя исключать, что небольшие фирмы, о которых никто не слышал, тоже могут выпускать совершенные изделия.
• Рекомендуется потребовать у продавца сертификат на товар. Из него можно узнать всю необходимую информацию.
• Не следует покупать пластмассовые изделия из вторично переработанного сырья – в нем содержатся вредные для здоровья вещества.

Имеет значение, в каких условиях будет работать устройство: внутри дома или снаружи – в зависимости от этого приобретают соответствующий вид изделия. Так, для улицы наиболее подходящий вариант – жалюзи. Выбирая гравитационный клапан, следует подумать, есть ли возможность смонтировать его точно горизонтально или вертикально. Если остановились на «бабочке», то, скорее всего, понадобится вентилятор.

При любой конфигурации системы планируют размещение, исключающее обратную тягу при различных комбинациях включения вентилятора и вытяжки. Работоспособность зависит от правильной установки. Когда воздух забирается с одной точки и уходит через шахту или наружу, то хватает единственного клапана. Конструкция, включающая несколько вытяжек или каналов для естественной вентиляции, требует следующих схем:

1. 1. На каждом ответвлении, ведущем к магистрали, устанавливают клапаны. Тогда воздух не движется обратно к выключенной вытяжке.
2. 2. На выходе из системы монтируют дополнительное устройство. По теоретическим соображениям оно не нужно, если шахта герметичная. На практике клапан здесь часто необходим.
3. 3. Когда попеременно используется принудительное и естественное вентилирование, возможны различные решения. В первом случае приобретают вентрешетку под оба вида воздухообмена – в ней два отверстия. Второй вариант – устанавливают тройник рядом с решеткой и клапан на естественную вентиляцию.

Место установки выбирают такое, чтобы удобно было проводить обслуживание своими руками. На устройстве оседает жир, налипает пыль – необходима периодическая очистка, иначе оно не полностью закрывается при обратном движении воздуха.

Схема монтажа для разветвленной системы

Особо внимательно следует относиться к установке на входе в общедомовую шахту. Ее особенность в том, что положительная температура и влажность без солнечного света благоприятно сказываются на размножении микроорганизмов. Грызуны и насекомые хорошо чувствуют себя в этих условиях, сюда залетают птицы. Соответствие санитарным нормам редко соблюдается. Даже если шахты регулярно прочищаются, следует исключить проникновение воздуха в квартиру.

Каналы в типовом доме имеют стандартные размеры и форму. Вентиляция осуществляется готовыми устройствами с обратным клапаном, монтаж которых возможен в любом месте. Закрепляют саморезами или сажают на клей. Вытяжная конструкция требует регулярной прочистки, иногда необходимо внести изменения в конфигурацию, поэтому лучше применить шурупы – легче снять решетку. При монтаже в кухне основательно герметизируют стыки.

Наружные вентрешетки требуют регулярного обслуживания при морозах

Установленные на улице жалюзи страдают от обледенения. В воздухе из помещений содержится много влаги, которая зимой замерзает. Створки прикрываются неплотно, появляется обратная тяга, пусть и не такая сильная, как в случае, когда защита полностью отсутствует. Вторая проблема в том, что уменьшается сечение, снижается воздухооборот. Вдобавок вентиляторам и вытяжкам приходится работать с перегрузкой.

Периодически необходимо осматривать жалюзи на улице и удалять ледовый налет. Его счищают жестким предметом, но существует риск повредить пластик. Поэтому целесообразно использовать снаружи металлические решетки.

Запорный клапан в системе вентиляции обеспечит ее нормальную работу, исключит обратную тягу, которая приносит в жилые комнаты и на кухню неприятные запахи, болезнетворные микроорганизмы, летучие токсины.

obustroen.ru

---

Смотрите также

• Как работает вытяжка наклонная
• Решетка на вентиляцию под вытяжку
• Вытяжка из суперфосфата для огурцов
• Вытяжка на улицу
• Вытяжка мощность квт
• Как сделать вытяжку в гараже своими руками
• Вытяжка для мангала в беседке из стальной бочки своими руками
• Вытяжка над мангалом
• Как поставить вытяжку в ванной
• Грибок для вытяжки на крышу
• Вытяжка из растений



• вытяжки для кухни 60 см |
• вытяжки кухонные 90 см |
• кухонные вытяжки 50 см |
• вытяжка эликор аметист |
• вытяжка эликор вента |
• эликор интегра |
• elikor квадра |
• elikor оникс |
• эликор оптима |
• эликор ротонда |
• elikor эпсилон |
• эликор аквамарин |
• эликор бельведер |
• другие |
• вытяжки плоские |
• вытяжки подвесные |
• классические вытяжки |
• купольные вытяжки |
• вытяжка угловая |
• угольные вытяжки |
• вытяжка встраиваемая в шкаф |
• как выбрать вытяжку на кухню |
• лучшие кухонные вытяжки |
• кухонные вытяжки отзывы |
• угольный фильтр для вытяжки |
• установка вытяжки |
• короб для вытяжки |



---

Контакты

Официальное представительство Elikor Эликор в Москве

Электронная почта:[email protected]

Единый тел. +7 495 268-02-32

Оконная вентиляция | Подача свежего воздуха в дом

Наслаждайтесь свежим воздухом в помещении с помощью оконных форточек

С помощью оконных форточек вы можете обеспечить постоянную и естественную подачу свежего воздуха в ваш дом через сухие помещения, такие как гостиные и спальни. Наши оконные форточки тонко интегрированы в ваш фасад, а их акустическое демпфирование является бонусом. Если вы все еще думаете, что открытие окна — лучший способ проветрить, подумайте еще раз.

Как работают форточки?

Оконные форточки нового поколения обеспечивают контролируемую подачу свежего воздуха. Саморегулирующийся обратный клапан предотвращает раздражающие холодные сквозняки, а сам форточка также предназначена для улучшения акустического комфорта. Оконные форточки Invisivent ^®  Air и Comfort от Renson ^®  контролируются интеллектуальной системой вентиляции Healthbox 3.0, обеспечивающей эффективную и энергоэффективную вентиляцию вашего дома.

Наслаждайтесь свежим воздухом и экономьте энергию с помощью оконных форточек

Оконные форточки снабжают ваш дом свежим наружным воздухом, улучшая качество воздуха в помещении. Они делают это очень энергоэффективным способом, поскольку для естественной подачи воздуха не используются элементы с электрическим питанием. Кроме того, точный объем подаваемого свежего воздуха всегда остается под контролем: саморегулирующийся обратный клапан предотвращает попадание слишком большого количества холодного наружного воздуха в ваш дом, поэтому вам никогда не придется включать отопление. Другими словами: оконные форточки обеспечивают эффективную и энергоэффективную вентиляцию вашего дома.

Каковы преимущества оконных форточек? №

Здоровый климат в помещении без потребления энергии и без громоздких жалюзи: это лишь некоторые из преимуществ. Но это не останавливается на достигнутом: оконные форточки также предлагают несколько других удивительных, полезных и, прежде всего, приятных преимуществ.

• Оконные форточки — идеальное решение как для новостроек, так и для проектов реконструкции.
• Почти невидимые оконные жалюзи позволяют свежему воздуху проникать в ваш дом, при этом незаметно и стильно интегрируясь в ваш фасад. Подбирая их цвет к вашим оконным профилям, вы гарантируете тонкий результат.
• Простая и продуманная конструкция делает оконные форточки чрезвычайно простыми в уходе. Таким образом, вы сможете наслаждаться здоровым воздухом в помещении с еще меньшими хлопотами.

Оконные форточки и система механической вентиляции

Хотите получить максимальный эффект от оконных форточек? Объедините их с системой вытяжной вентиляции по мере необходимости, такой как Healthbox 3.0 Renson ^® . Естественная подача воздуха способствует механическому удалению загрязненного воздуха из помещений через влажные помещения. Таким образом, вам гарантируется правильный уровень свежего воздуха в любое время, в каждой комнате вашего дома.

Обслуживание оконных форточек

Если вы полагаетесь на естественную подачу свежего воздуха, стоит отметить, что пыль и грязь могут начать скапливаться на оконных форточках и внутри них.
Чтобы обеспечить постоянный и оптимальный поток воздуха, необходимо ежегодно очищать жалюзи.
Это относится и к случаям, когда вы совмещаете оконные проветривания с вытяжкой через систему вытяжной вентиляции.

Почему стоит выбрать форточки Renson

^® ?

Renson ^®  известен своим гениальным дизайном и проверенным временем с 19 лет.09. Оконные форточки Renson ^® не являются исключением: они отличаются продуманным дизайном. От оптимальной и тонкой интеграции в ваш фасад до максимального комфорта для жизни благодаря саморегулирующемуся обратному клапану и акустическому демпфированию: наши исследования и разработки меняют вашу повседневную жизнь.

Глава 4: Вентиляция, NYC Mechanical Code 2014

Вентиляционные системы должны быть рассчитаны на обеспечение минимальной скорости потока наружного воздуха, определенной в соответствии с данным разделом.

Нагрузка на жильцов, используемая для проектирования вентиляционной системы, должна быть не менее числа, определяемого исходя из расчетной максимальной нормы нагрузки на жильцов, указанной в таблице 403.3. Интенсивность вентиляции для жилых помещений, не представленных в таблице 403.3, должна быть такой же, как и для указанной классификации помещений, которая наиболее близка с точки зрения плотности жильцов, видов деятельности и конструкции здания; или должны быть определены утвержденным инженерным анализом. Вентиляционная система должна быть рассчитана на подачу требуемого количества вентиляционного воздуха непрерывно в течение периода пребывания в здании, если иное не указано в других положениях норм и правил.

За исключением помещений для курения, показатели вентиляции в таблице 403.3 основаны на отсутствии курения в жилых помещениях. Если предполагается курение в помещении, отличном от комнаты для курения, система вентиляции, обслуживающая это помещение, должна быть спроектирована так, чтобы обеспечивать вентиляцию сверх требуемой по таблице 403.

3 в соответствии с принятой инженерной практикой.

Исключения :

1. Нагрузку пассажиров не требуется определять на основе предполагаемой максимальной нормы нагрузки пассажиров, указанной в таблице 403.3, где утвержденные статистические данные документируют точность альтернативной ожидаемой плотности пассажиров.
2. Величина нагрузки, используемая при расчете требуемой вентиляции, должна представлять собой максимальное количество людей, которые будут находиться в комнате или пространстве одновременно в течение любого 2-часового периода.
3. Динамический сброс (вентиляция по потребности). Система может быть спроектирована так, чтобы сбрасывать расчетный поток воздуха на входе наружного воздуха и/или поток воздуха в помещении или зоне при изменении условий эксплуатации. Эти условия включают, но не ограничиваются:

   1. Изменения в потоке воздуха для людей или вентиляции в одной или нескольких отдельных зонах, для которых будут сброшены требования к потоку вентиляционного воздуха. Примечание. Примеры мер для оценки таких изменений включают: график занятости по времени суток, прямой подсчет людей или оценку занятости или скорости вентиляции на человека с использованием датчиков присутствия, таких как датчики, основанные на концентрации CO2 в помещении.
   2. Различия в эффективности подачи наружного воздуха к пассажирам при различных воздушных потоках и температурах системы вентиляции.
   3. Более высокая доля наружного воздуха в подаче воздуха из-за забора дополнительного наружного воздуха для естественного охлаждения или подпитки отработанного воздуха.

ТАБЛИЦА 403.3 МИНИМАЛЬНАЯ МОЩНОСТЬ ВЕНТИЛЯЦИИ

99989999999999990999999999999999999999999. 9 10 90 86 07,50089

КЛАССИФИКАЦИЯ ПОМЕЩЕНИЯ	ЛЮДИ НА УЛИЦЕ Скорость воздушного потока в зоне дыхания CFM/Person	Площадь наружного воздушного потока . FT 2A	Выхлопные потоки ставка CFM/FT 2A
Установки коррекции
Cells without plumbing fixtures	5	0.12	25	—
with plumbing fixtures g	5	0.12	25	1.0
Столовые (см. питание и напитки)	—	—	—	—
Посты охраны	5	0.06	15	—
Day room	5	0.06	30	—
Booking/waiting	7.5	0.06	50	—
Химчистки, прачечные
Химчистка с оплатой монетами	8 9 9	—	20	—
Coin-operated laundries	7.5	0. 06	20	—
Commercial dry cleaner l	30	—	30	—
Коммерческая прачечная	25	—	10	—
Хранение, прием	30	—
Education
Auditoriums	5	0.06	150	—
Corridors (see public spaces)	—	—	—	—
Медиацентр	10	0,12	25	—0089
Sports locker rooms g	—	—	—	0.5
Music/theater/dance	10	0.06	35	—
Smoking lounges b	60	–	70	–
День по уходу (до возраста 4)	10	0,18	25	–0089
Classrooms (ages 5—8)	10	0. 12	25	—
Classrooms (age 9 plus)	10	0.12	35	—
Lecture Классная комната	7,5	0,06	65	–
Зал лекций (фиксированные сиденья)	7,5	0,06	15089	–	0,06	15089	–	0,06		–	0,06		–	0,06		–	0,06		–	.

(Continued)

TABLE 403.3—continued MINIMUM VENTILATION RATES

56

OCCUPANCY CLASSIFICATION	PEOPLE OUTDOOR AIRFLOW RATE IN BREATHING ZONE CFM/PERSON	AREA НАРУЖНЫЙ СКОРОСТЬ ВОЗДУХА В ЗОНЕ ДЫХАНИЯ R a CFM/FT 2a	ЖИЛЬЕ ПО УМОЛЧАНИЮ Плотность #/1000 футов 2A	Выхлопные потоки Ст. , k	10	0.18	25	1.0
Wood/metal shops g	10	0.18	20	0.5
Computer lab	10	0.12	25	—
Multiuse assembly	7.5	0.06	100	—
Locker/dressing rooms g	—	—	—	0,25
Служба общественного питания			9
Bars, cocktail lounges	7.5	0.18	100	—
Cafeteria, fast food	7.5	0.18	100	—
Dining rooms	7.5	0.18	70	—
Kitchens (cooking) b	—	—	—	0. 7
Hospitals, nursing and convalescent homes
Autopsy rooms b	—	—	—	0.5
Medical procedure rooms	15	—	20	—
Операционные	30	—	20	—
Patient rooms	25	—	10	—
Physical therapy	15	—	20	—
Recovery and ICU	15	—	20	—
Гостиницы, мотели, пансионаты и общежития				9
Multipurpose assembly	5	0.06	120	—
Bathrooms/toilet—private g	—	—	—	25/50 f
спальня/гостиная	5	0,06	10	–
Конференция/встреча	5	0,06	50	0,06	50	—
Dormitory sleeping areas	5	0. 06	20	—
Gambling casinos	7.5	0.18	120	—
Lobbies/prefunction	7.5	0,06	30	—
Лаборатории j
Biological	—	1.0	—	1.0
Chemical	—	1.0	—	1.0
Industrial and nonteaching	—	1.0	—	1,0
Непроизводственные химические лаборатории	—	1,0	—	1,0
Offices
Conference rooms	5	0.06	50	—
Office spaces	5	0. 06	5	—
Приемные	5	0,06	30	—
Телефон/ввод данных	5	0.06	60	—
Main entry lobbies	5	0.06	10	—
Private dwellings, single and multiple
Гаражи, общие для многоквартирных домов б	—	—	—	0,75
Гаражи, отдельные для каждого дома B	–	–	–	100 куб. c,i	0,35 ACH, но не менее 15 м3/чел.	—	При количестве спален . Первая спальня, 2; каждая дополнительная спальня, 1	—
Туалетные комнаты и ванные комнаты G	–	–	–	20/50 F

(продолжение) 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 ^{. КЛАССИФИКАЦИЯ ПОМЕЩЕНИЯ ЛЮДИ НА УЛИЦЕ
СКОРОСТЬ ВОЗДУШНОГО ПОТОКА В
ЗОНЕ ДЫХАНИЯ
CFM/ЧЕЛОВЕК ВОЗДУХ ВНЕ ПОМЕЩЕНИЯ9 BREATHING ZONE R _a
CFM/FT 2a DEFAULT OCCUPANT
DENSITY #/1000 FT 2a EXHAUST AIRFLOW
RATE CFM/FT 2a Public spaces Corridors — 0.06 — — Elevator car — — — 1.0 Shower room (per shower head) g — — — 50/20 f Smoking lounges b 60 — 70 — Toilet rooms — public g — — — 50/70 e Places of religious worship 5 0. 06 120 — Courtrooms 5 0.06 70 — Legislative Камеры 5 0,06 50 – Библиотеки 5 0,12 10 – 0,12 10 – 0,12 10 – 0,12 – 0,120089 Museums (children’s) 7.5 0.12 40 — Museums/galleries 7.5 0.06 40 — Retail stores, sales floors and показать
номер этажи Продажи (кроме указанных ниже) 7,5 0,92 15 — Dressing rooms — — — 0. 25 Mall common areas 7.5 0.06 40 — Shipping and receiving — 0,12 — — Курилки б 60 7 9 09080 8 — 9008 — Storage rooms — 0.12 — — Warehouses (see storage) — — — — Specialty shops Автотопливозаправочные станции
б — — — —0089 1.5 Barber 7.5 0.06 25 0.5 Beauty and nail salons b, h 20 0.12 25 0. 6 Embalming помещение б — — — 2.0 Зоомагазины (зоомагазины) б 9 9 10089 8.5090 70089 10 0.9 Supermarkets 7.5 0.06 8 — Sports and amusement Disco/dance floors 20 0,06 100 — Боулинг (зоны отдыха) 10 0,12 40 — Game arcades 7.5 0.18 20 — Ice arenas without combustion
engines — 0.30 — 0.5 Gym , стадион, арена (игровая площадка) — 0,30 — — Зрительские площади 7,5 0,06 0,060089 150 — Swimming pools (pool and deck area) — 0. 48 — — Health club/aerobics room 20 0.06 40 – Здравоохранение/тренажерный зал 20 0,06 10 – 0089 Repair garages, enclosed parking
garages b, d — — — 0.75 Warehouses — 0.06 — —}

(продолжение)

ТАБЛИЦА 403.3 — продолжение МИНИМАЛЬНАЯ СКОРОСТЬ ВЕНТИЛЯЦИИ0060 Люди на открытом воздухе
Скорость воздушного потока в
зона дыхания
Cfm/Person Область на открытом воздухе
. ЖИЛЬЕ
ПЛОТНОСТЬ #/1000 ФУТОВ ^2a ПОТОК ВЫТЯЖНОГО ВОЗДУХА
СКОРОСТЬ CFM/FT ^2a

0 90 Театр

6 Auditoriums (see education) — — — — Lobbies 5 0.06 150 — Stages , студии 10 0,06 70 — Кассы 5 6 8 0,09

089

— Transportation Platforms 7.5 0.06 100 — Transportation waiting 7.5 0.06 100 — Мастерские Bank vaults/safe deposit 5 0. 06 5 — Darkrooms — — — 1.0 Copy, printing rooms 5 0,06 4 0,5 Мясовая обработка ^C 15 – 10 – (Prese.0089 5 0.18 10 — Photo studios 5 0.12 10 — Computer (without printing) 5 0.06 4 —

Для системы СИ: 1 кубический фут в минуту = 0,0004719 м ³ /с, 1 тонна = 908 кг, 1 кубический фут в минуту на квадратный фут = 0,00508 м ³ /(с • м ² ),
°C = ((°F) -32) / 1,8, 1 квадратный фут = 0,0929 м ² .

1. На основе чистой занимаемой площади.
2. Требуется механическая вытяжка, а рециркуляция воздуха из таких помещений запрещена (см. Раздел 403.2.1, пункт 4).
3. Помещения, не отапливаемые или поддерживаемые при температуре ниже 50°F, не подпадают под действие этих требований, за исключением случаев, когда в них постоянно находятся.
4. Системы вентиляции в закрытых гаражах должны соответствовать Разделу 404.
5. Цены указаны за туалет или писсуар. Более высокая ставка должна быть предусмотрена там, где ожидаются периоды интенсивного использования, такие как туалеты в театрах, школах и спортивных сооружениях. Более низкая ставка допускается, если периоды интенсивного использования не ожидаются.
6. Цены указаны за номер, если не указано иное. Более высокая скорость должна быть предусмотрена, если система выпуска отработавших газов предназначена для прерывистой работы. Допускается более низкая скорость, если выхлопная система рассчитана на непрерывную работу в течение обычных часов использования.
7. Требуется механический выхлоп, рециркуляция запрещена.
8. Для маникюрных салонов необходимая вытяжка должна включать в себя вентиляционные столы или другие системы, которые улавливают загрязняющие вещества и запахи у их источника и способны вытягивать не менее 50 кубических футов в минуту/фут ² на станцию.
9. Для зданий R-2 высотой менее 125 футов требуется наружная вентиляция, обеспечиваемая механическими средствами, обслуживающими жилые единицы, спроектированные с расходом более 100 кубических футов в минуту на жилую единицу, будь то прерывистая или непрерывная. Для зданий высотой 125 футов и более наружная вентиляция должна обеспечиваться механическими средствами, когда сумма вытяжных газов, рассчитанная на превышение 75 кубических футов в минуту, будь то непрерывная или периодическая, на единицу жилья. Открывающиеся вручную проемы в наружных стенах не должны использоваться для подачи наружного вентиляционного воздуха, за исключением случаев, когда представлены расчеты, показывающие, что такие проемы расположены на уровне или ниже самой низкой расчетной плоскости нейтрального давления (рассчитанной при зимней расчетной температуре наружного воздуха и с учетом комбинированного баланс массового расхода воздуха здания, включая все механические системы).
