15.08.2019

Вентиляционные каналы

Для создания качественной и эффективной вентиляции в частных домах обустраиваются специальные вентиляционные шахты. Эти проемы могут монтироваться из труб в толщине стен или выкладываться из кирпича. Монтаж вентиляционных проемов должен осуществляться по особым правилам и с соблюдением некоторых требований, которые установлены на законодательном уровне и подробно описываются в СНиП 2.04.05-86. Как провести монтаж вентиляционной шахты правильно – об этом подробно поговорим в разделах данной статьи.

Правила сооружения вентиляционных шахт

Конструкция системы воздухообмена в доме продумывается еще на этапе проектирования строения. Крайне важно, чтобы вентиляционные шахты строго соответствовали всем требованиям действующих строительных норм и пожарной безопасности.

Важно знать: Не следует обустраивать вентиляционные проемы в наружных стенах, такое расположение вентиляционной магистрали приведет к обильному образованию конденсата.

Проемы системы воздухообмена желательно располагать вертикально, но если такое расположение каналов невозможно, то тогда их следует сооружать под уклоном. Угол наклона должен составлять показатель в 60 градусов к фундаменту здания.

Стеновые вентканалы не обустраиваются в помещениях с чрезмерно высокой влажностью. Высокая влажность вызовет обильное образование конденсата на стенках шахты и это чревато ее обрушением со временем.

Также следует знать, что вентиляционные шахты должны иметь особое расположение по отношению к кровле дома.

Это предписывается действующими строительными нормами. Выход канала на крышу рассчитывается по специальной формуле: следует провести условную прямую линию от конька крыши к вентиляционному выходу под углом в 10 градусов. Точка пересечения покажет требуемую высоту трубы от кровли. Если труба будет располагаться на значительном удалении от конька кровли (более трех метров) тогда высота шахты должна составлять не менее пятидесяти сантиметров по отношению к высоте кровли.

Определение размеров сечения каналов и толщины кладки

Чтобы правильно определить размеры вентканалов – нужно вычислить показатель воздухообмена, оптимальный для помещения определенного типа, а также учесть мощность нагрева строения источника отопления. Если данный показатель не будет превышать значения в 3,5 киловатта, то вентканал можно обустроить с сечением 140х140 миллиметров.

Если отопительный прибор работает с более высокой мощностью, рекомендуется делать вентиляционные шахты с большим размером сечения – 140х270 миллиметров. Стандарт сечения для вентканалов в домах и квартирах – не менее показателя в 140х140 миллиметров, это высота половины кирпича.

Толщина кирпичной кладки вокруг проема и перегородок между шахтами также не может быть меньше четырнадцати сантиметров. Перегородки между шахтами разного целевого предназначения ( например, между вентиляционным каналом и дымоходом) выполняются с толщиной не менее чем в 25 сантиметров.

Важно знать: Обустраиваются вентиляционные проемы всегда на определенном расстоянии от оконных и дверных проемов. Расстояние между окном/дверью и вентшахтой должно составлять не менее сорока сантиметров.

При кладке вентиляционных каналов важно уделять пристальное внимание ровности их внутренних поверхностей, а все швы и неровности тщательно затирать.

Выбор материала для обустройства вентиляционных каналов в стенах

Понятно, что владельцу дома хочется получить не только эффективную, но и экономичную вентиляционную систему. Сократить расходы на сооружение вентиляционных шахт в доме поможет грамотный выбор материала. Проще всего будет обустроить шахту с блоками из газо- пенобетона. С материалом достаточно легко работать, кроме того, он имеет демократичную рыночную стоимость.

Если стены дома сооружены из пеноблоков, то каналы вентиляции в них обустраиваются при помощи металлической, асбестоцементовой или пластиковой трубной продукции, с диаметром от 125 до 150 сантиметров.

В кирпичных домах для сооружения вентиляционных шахт применяется керамический полнотелый кирпич. Кладка скрепляется раствором из воды, песка и цемента. Чтобы канал имел правильную форму, заранее стоит изготовить его шаблон. Заготовка изготавливается из фанеры, она должна иметь те же размеры сечения, что и будущая вентиляционная шахта.

Выкладывая канал, следите за тем, чтобы он не засорялся мусором, так как это может снизить показатель тяги и сделать вентиляцию дома некачественной и неэффективной.

Пошаговая инструкция по самостоятельному сооружению вентиляционной шахты

Процесс сооружения вентиляционных шахт будет состоять из нескольких этапов, при выполнении которых следует соблюсти нижеперечисленные важные нюансы:
Для начала требуется правильно наложить шаблон на кладку. Заготовка должна своей торцевой частью плотно прилегать к внутренней поверхности поперечной стены. Затем шаблон следует обвести карандашом или мелом. Обведенные участки – это будущие сечения проходов. При монтаже используйте шаблон для проверки возможных сдвигов в ходе проведения работ. Малейшие ошибки негативно скажутся на общей эффективности вентиляционной системы дома.

Форма шахты может быть как квадратной, так и прямоугольной (например, при выборе нестандартного сечения, которое актуально при мощном источнике тепла в помещении).
Чтобы кладка канала получилась качественной, ее следует вести впритык, излишки раствора сразу же убирать шпателем.
Для повышения прочности сооружаемой шахты закладываются кирпичи, которые укладываются вдоль проема. Однако это мероприятие может в дальнейшем сильно затруднить процесс очистки вентиляционной шахты.

Отводы от проходов выполняются на расстоянии не более одного метра и под углом в шестьдесят градусов к основанию строения.

Отводы также сооружаются из кирпича, которые предварительно обтачиваются под нужный угол наклона.

Кладка перевязывается кирпичными половинками и четвертинками. Чтобы форма шахты по всей ее протяженности оставалась ровной, применяйте в работе специальные буйки. Эти же буйки предотвратят засорение канала строительным мусором.

По завершению кладочных работ следует качественно затереть все швы в канале и проверить проходимость готовой шахты, специальным шаром, который привязывается к прочному и толстому шнуру.

Сооружение вентканалов из труб

Вентиляцию в кирпичном доме можно сделать и без кладки, используя трубы. Воздуховод из труб сооружается для каждой комнаты помещения, при этом один из его выходов следует расположить на высоте от двух метров от основания дома, а второй – на крыше строения. Через нижнюю часть канала будет поступать свежий воздух с улицы, через верхнюю часть – удаляться загрязненные воздушные массы.

О высоте размещения трубы на крыше информация была приведена выше. На нижнее и верхнее отверстие ставятся заслонки, регулирующие поток воздушных масс.

Если кухня, ванна и туалет находятся на одной стороне дома, их вытяжные каналы можно объединить на чердаке, установив в местах соединений качественные уплотнители. Трубы вентиляции, выходящие на крышу в обязательном порядке дополнительно утепляются.

При сооружении вентиляционной шахты трубы помещаются во внутреннее пространство стен и затем цементируются. Крайне важно обеспечить качественную герметичность в местах выхода каналов на крышу. Для обеспечения герметичности канала применяются силиконовые или резиновые уплотняющие элементы. Канал и выходное отверстие соединяются между собой гофрой.

Ошибки, которых следует избегать при самостоятельном монтаже вентиляционных каналов

Есть ошибки при сооружении вентиляционных шахт, которые могут негативно сказаться на эффективности системы вентиляции в целом.

Кратко рассмотрим эти ошибки:

Отсутствие выведения вентиляционного проема в помещениях без окон, с частыми перепадами температуры и влажности. Отверстие в стене закрытое решеткой не дает той же тяги, что вентканал и потому эффективность вентиляции будет низкой.
Окна и двери плотно (герметично) закрыты, не обустроены проветриватели. При полной герметичности окон и дверей естественная вентиляция не работает и потому в помещении могут появиться неприятный запах, сырость, плесень и грибок;
Не сделан вытяжной канал в комнате с камином. В этом случае дым будет попадать в жилое пространство;
Не проведено качественное утепление вентиляционных проемов, что может привести к потере тяги.

Как видите, нюансов которые нужно в обязательном порядке учитывать при обустройстве вентиляционных каналов множество. Если вы не уверенны, что сможете грамотно провести все работы по их проектированию и монтажу – доверьте выполнение этой задачи профессионалам.

Конечно, тогда затраты на сооружение вентиляции возрастут, но они быстро окупятся эффективной работой системы и приятным микроклиматом в доме!

Задать вопрос специалисту

Выберите тему вашего вопроса . Общие вопросы . Проектирование

Нажимая «Отправить», вы соглашаетесь с правилами использования сервиса и обработки персональных данных

Расчет вентиляции, формула расчета вытяжной и приточной вентиляции помещения

Переоценить роль вентиляционных систем в современных зданиях просто невозможно. Благоприятный микроклимат, определяемый температурой, влажностью и подвижностью воздуха, способствует хорошему самочувствию людей, которые находятся в здании. Тогда как дефицит кислорода в помещении может спровоцировать гипоксию органов, в том числе, мозга. Кроме того, недостаточная тяга зачастую приводит к застойным явлениям, это особенно актуально для помещений с высоким уровнем влажности, — здесь могут появиться неприятные запахи, постоянная сырость, трудновыводимый грибок на стенах, также возможно гниение деревянных элементов, коррозия металлических.

Чрезмерная тяга тоже не лучший вариант, так как в этом случае заметно увеличивается объем воздушных масс, направляемых из помещений в атмосферу, — зимой это приводит к потере тепла и существенному росту затрат на отопление дома.

Содержание

Расчет вентиляции: что нужно знать

Расчет вентиляции необходим для определения оптимального вида системы воздухообмена, ее параметров, которые смогут обеспечить сочетание энергоэффективности объекта и благоприятного микроклимата.

В соответствии со СНиП 13330.2012, 41-01-2003 расчет вентиляции осуществляют еще на стадии проектирования объекта. Другое дело, что не всегда созданная при строительстве объекта вентиляция оказывается эффективной.

Самый простой способ — проверка тяги с помощью пламени зажигалки или бумажных полосок. Если такая проверка не позволила сделать вывод о нарушении проходимости вентиляционных каналов, значит проблема в неправильно подобранном сечении.

Если вентиляция уже в доме есть, но она не способна обеспечить оптимальные условия, можно использовать дополнительное оборудование, например, бризеры. Современные модели бризеров характеризуются низким уровнем шума, высокой производительностью, имеют многоступенчатую систему фильтрации воздуха. Если же вы пока находитесь на этапе проектирования вентиляции, рекомендуем максимально внимательно подойти к расчетам, чтобы впоследствии не пришлось совершенствовать смонтированную систему.

Санитарные требования нормативных документов

Нормативы ГОСТ 30494-2011 определяют допустимые и оптимальные параметры качества воздушных масс с учетом назначения помещений.

В зависимости от назначения помещения и сезона определяются допустимая и оптимальная температура воздуха (от +17 до +27 °С), относительная влажность (от 30 до 60%), желаемая скорость воздуха (от 0,15 до 0,30 м/с). Кроме того, санитарные нормы регламентируют максимально допустимый уровень шума, чистоту воздуха, минимальный расход на одного человека свежего воздуха.

При расчете вентиляции в жилых помещениях используют удельные нормы для определения оптимального воздухообмена. Расчет вентиляционной системы на производстве осуществляется с учетом допустимой концентрации загрязняющих воздух веществ. Если на производстве качество и количество продукции определяется не производительностью сотрудников, а точностью режима технологии, в помещении поддерживаются параметры воздуха, подходящие для производственного процесса. Если же производительность определяют сотрудники в помещении, акцент смещается на создание благоприятных, комфортных условий для персонала.

Выписка из ГОСТ 30494-2011

Таблица 1 – Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений жилых зданий и общежитий

Период года	Наименование помещения	Температура воздуха, °С		Результирующая температура, °С		Относительная влажность, %		Скорость движения воздуха, м/с
Период года	Наименование помещения	оптимальная	допустимая	оптимальная	допустимая	оптимальная	допустимая, не более	оптимальная, не более	допустимая, не более
Холодный	Жилая комната	20-22	18-24 (20-24)	19-20	17-23 (19-23)	45-30	60	0,15	0,2
	Жилая комната в районах с температурой минус 31°С и ниже	21-23	20-24 (22-24)	20-22	19-23 (21-23)	45-30	60	0,15	0,2
	Кухня	19-21	18-26	18-20	17-25	Не нормируется	Не нормируется	0,15	0,2
	Туалет	19-21	18-26	18-20	17-25	Не нормируется	Не нормируется	0,15	0,2
	Ванная, совмещенный санузел	24-26	18-26	23-27	17-26	Не нормируется	Не нормируется	0,15	0,2
	Помещения для отдыха и учебных занятий	20-22	18-24	19-21	17-23	45-30	60	0,15	0,2
	Межквартирный коридор	18-20	16-22	17-19	15-21	45-30	60	Не нормируется	Не нормируется
	Вестибюль, лестничная клетка	16-18	14-20	15-17	13-19	Не нормируется	Не нормируется	Не нормируется	Не нормируется
	Кладовые	16-18	12-22	15-17	11-21	Не нормируется	Не нормируется	Не нормируется	Не нормируется
Теплый	Жилая комната	22-25	20-28	22-24	18-27	60-30	65	0,2	0,3

Примечание – Значения в скобках относятся к домам для престарелых и инвалидов.

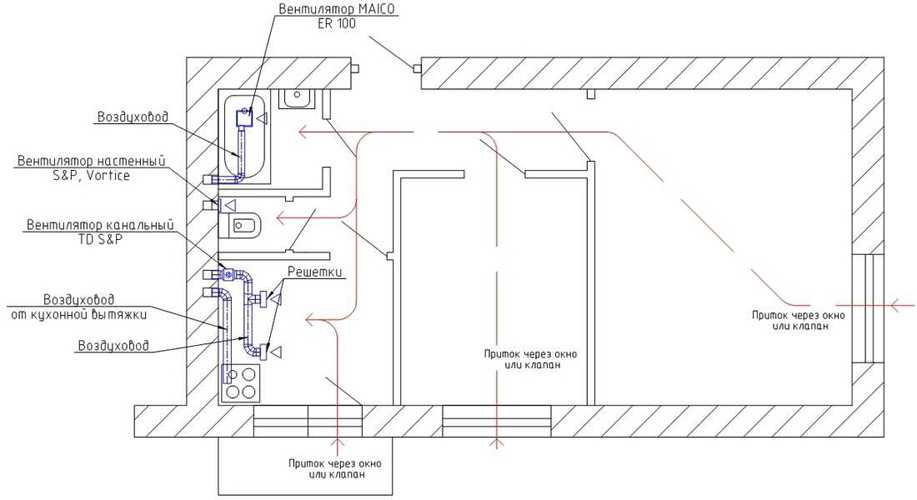

Расчет вентиляции: вытяжной и приточной

По способу работы вентиляционные схемы можно разделить на три группы: вытяжные (удаляющие использованный воздух), приточные (впускающие в помещение чистый воздух), и (рекуперационные совмещающие функции первой и второй категорий).

В любом случае при расчете вентиляции необходимо принимать во внимание множество факторов — это:

Расчет вытяжной вентиляции: пример

Перед расчетом любой вентиляционной системы нужно изучить СНиП устройства вентиляции. В соответствии с нормами, объем воздуха для человека определяется его активностью. Так, при малой активности достаточно 20 куб.м./час, при средней активности человека расчетное количество воздуха увеличивается в два раза, при высокой активности — в три. Под активностью понимается время, которое человек проводит в помещении. Если человек большую часть времени проводит в комнате, выбирается максимальный параметр, если же человек заходит в помещение время от времени, для него достаточно будет 20 куб.м./час. Например, если мы рассчитываем вентиляцию для двух человек, один из которых постоянно находится в комнате, а другой появляется редко, мы получим значение 80 куб.м./час (сумма 60 и 20 куб.м./час).

Для расчетов нужно знать и кратность — полную замену воздуха в помещении в течение часа. Кратность определяется назначением помещений: в спальне кратность равна 1, в бытовых комнатах — 2, в подсобных помещениях, санузлах, на кухнях — 3.

Рассмотрим расчет вытяжной вентиляции на примере комнаты площадью 25 кв.м, в которой живет три человека.

Формула 1. L=V*K, где

При этом, V=S*H, где

Если подставить в формулу наши параметры, вычислим, что объем помещения будет равен 62,5 куб.м. Далее умножаем объем на кратность (2) и получаем 125 куб. м./час.

Формула 2. L=N*M, где

Возьмем для расчета среднюю активность каждого (40 куб.м./час), умножим на 3 (человека), получим 120 куб.м./час.

Выбираем большее значение — это 125 куб.м./час.

Таким же образом необходимо рассчитать производительность вытяжной вентиляционной системы для всех помещений в доме.

Обычно унифицированные системы вентиляции делятся на три типа для простоты установки: квартирные (100-500 куб.м./час), для усадеб и коттеджей (1000-2000 куб.м./час), для промышленных и производственных объектов (1000-10000 куб.м./час).

Несколько слов про нагрев воздуха.

Если мы говорим про вентиляционные системы относительно региона их применения, становится очевидным, что без подогрева воздуха, поступающего в помещение, обойтись не удастся. Поэтому при проектировании вентиляционной системы мы рекомендуем выбирать приточную вентиляцию с обогревом воздуха, входящего в помещение.

Нагрев может осуществляться по-разному — электрическим калорифером, впуском воздуха возле печного или батарейного отопления. В соответствии с требованиями СНиПов температура поступающего воздуха не должна быть ниже 18 °С. Мощность воздухонагревателя необходимо рассчитывать с учетом наиболее низкой температуры в регионе.

Формула проста: Tmax = N/V*2,98, где

Вычисляем оптимальный диаметр вентиляционного канала.

После того, как все расчеты завершены, оптимальные характеристики подобраны, можно делать чертеж, строить план и подбирать необходимое оборудование.

Обратите особое внимание на сечение воздуховода — оно может быть прямоугольным и круглым. В случае, если вы имеете дело с прямоугольным воздуховодом, не забывайте о том, что соотношение его сторон не должно превышать 3:1, иначе в вентиляции практически не будет тяги, зато шума ожидается много.

Важнейший параметр — скорость в вентиляционной магистрали. На прямых участках скорость воздушных масс не должна быть ниже 5 м/с, на поворотах допускается падение скорости до 3 м/с (исключение для естественной вентиляции, здесь достаточная скорость 1м/час).

При расчете оптимального диаметра вентиляционных каналов эмпирически используют следующие параметры:

Вместо вывода

Расчет вентиляции может проводиться разными способами. И результаты также могут получиться различными — при этом все они верны. Что выбрать? Это зависит от того, какую сумму вы готовы потратить на оборудование вентиляционной системы — расчеты по кратности и площади получаются более доступными в финансовом плане, чем расчеты по санитарным нормам. Но в последнем случае вы сможете рассчитывать на более комфортные условия проживания.

Ориентируйтесь на свои желания и финансовые возможности, а мы вам поможем подобрать оборудование и осуществить профессиональный монтаж. Мы работаем на отечественном рынке климатической техники с 2005 года, и сегодня прочно занимаем лидерскую нишу в своей сфере, предлагая клиентам широкий спектр услуг, гарантию высокого качества работ и доступные цены. В частности, у нас вы можете заказать расчет и установку вентиляционной системы «под ключ» — мы возьмем на себя решение всех вопросов, связанных с проектированием, комплектацией, монтажом вентиляционной системы, с пуско-наладочными работами, сервисным и гарантийным обслуживанием систем. Обращайтесь!

Назад к основам: Естественная вентиляция и ее использование в различных условиях

Автор: Дима Стоухи
Автоматизация окружает нас повсюду — в наших домах, мебели, офисах, автомобилях и даже в нашей одежде; мы настолько привыкли к автоматизированным системам, что забыли, какой была жизнь без них. И хотя автоматизация заметно улучшила качество внутренних помещений с помощью таких решений, как очищенный воздух и контроль температуры, ничто не сравнится с естественным прохладным бризом матушки-природы.
Но, как и все остальное в архитектуре, не существует универсального решения для всех; то, что работает в Танзании, не работает в Швейцарии или Колумбии. Это связано с несколькими причинами, такими как разница в направлении ветра, средняя температура, пространственные потребности и ограничения окружающей среды (или их отсутствие). В этой статье мы рассмотрим естественную вентиляцию во всех ее формах и то, как архитекторы использовали это пассивное решение в различных контекстах.
+ 25
Что такое вентиляция и почему она важна?
Связанная статья
Как превратить загрязненную внутреннюю среду в здоровый дом
Движение воздуха создается за счет подъема теплого и опускания холодного воздуха. Когда воздух над землей становится теплее, он поднимается вверх и создает область низкого давления. Когда воздух продолжает подниматься, он охлаждается и движется к поверхности воды, где падает и создает область высокого давления, толкая холодный воздух к земле. Это движение областей и создает ветер.
Предоставлено Princeton University Press
В архитектуре вентиляция подает наружный воздух и распределяет его по пространству. В основном он известен в трех различных типах: механический, естественный и смешанный режим. Управление воздухообменом и циркуляцией с внешней средой имеет решающее значение для создания комфортной атмосферы. Будь то механические или естественные средства, стабильные потоки воздуха выделяют влагу и обеспечивают поток инфильтрованного воздуха, обеспечивая здоровый воздух для дыхания. Успешная система вентиляции должна быть согласована с контекстом проекта, который включает в себя географическое положение, материал, из которого она построена, ее архитектуру в целом и привычки пользователей, занимающих пространство.
© Matheus Pereira
Но с недавнего времени люди стали гораздо более заботиться об окружающей среде, выбирая более пассивные решения для снижения энергопотребления и выбросов углекислого газа. Это понимание отодвинуло в сторону автоматизированные системы HVAC и заменило их ветром, естественным, бесплатным, возобновляемым и здоровым природным ресурсом, который в достаточной степени способен улучшить качество воздуха в помещениях. В книге Дэниела А. Барбера «Современная архитектура и климат: дизайн до кондиционирования воздуха» автор исследует, как ведущие архитекторы двадцатого века включили в свои проекты стратегии посредничества в изменении климата и как региональные подходы к адаптации к климату были важны для развития современной архитектуры. .
Предоставлено Yazdani Studio
Типы естественной вентиляции
Естественная вентиляция — это использование экологически чистых систем, не требующих каких-либо автоматизированных или механических решений. Помимо того, что естественная вентиляция более экологична, она также более экономична и зависит от естественных внешних факторов, таких как ветер и температура внутреннего пространства и окружающей среды.
Односторонняя вентиляция
Односторонняя вентиляция – это использование отверстий на одной стороне здания. Это используется для естественной вентиляции помещений проектов с ограниченной площадью. Односторонние системы вентиляции также используются в проектах, где перекрестная вентиляция не может быть обеспечена из-за конструктивных или экологических ограничений. Имейте в виду, однако, что этот тип вентиляции создает наименьшую циркуляцию воздуха, когда речь идет о системах естественной вентиляции.
Перекрестная вентиляция
Перекрестная вентиляция – это когда отверстия в конструкции расположены на противоположных или смежных стенах, что позволяет воздуху входить с обеих сторон, пересекать пространство и выходить с противоположной стороны. Эта система обычно используется в зданиях, расположенных в климатических зонах с более высокими температурами, так как создает постоянное обновление воздуха внутри здания, снижая внутреннюю температуру.
Предоставлено Teal Products
Вентиляция дымовой трубы
Вытяжная вентиляция подает более холодный воздух снаружи в здание на нижнем уровне, который постепенно нагревается по мере того, как подвергается воздействию источников тепла в помещении. Это заставляет уже теплый воздух подниматься и покидать пространство через отверстия, расположенные на более высоком уровне. Обычно дымовая вентиляция более эффективна в высотных зданиях с центральными атриумами, но также может быть полезна в зданиях, где перекрестная вентиляция не может достаточно проникать во все пространство. Чтобы эта система вентиляции работала должным образом, температура в помещении должна быть выше, чем снаружи, поэтому она не всегда может быть достаточно эффективной, чтобы использовать ее самостоятельно.
Эффект дымохода
В вертикальных зданиях постоянно используется эффект дымохода. Холодный воздух создает давление под теплым воздухом, заставляя его двигаться вверх. Однако в этом случае открытые участки в центре проекта или башнях позволяют тому же воздуху циркулировать по всему помещению, выходя через крышу, фонарь, зенитные проемы или ветряные трубы.
Предоставлено Майком Пирсом
Естественная вентиляция в различных контекстах
Будь то по экологическим или экономическим причинам, некоторые архитекторы не могут использовать автоматизированные вентиляционные решения в своих проектах и вынуждены вместо этого полагаться на пассивные системы. Эффективность естественной вентиляции зависит от нескольких факторов. Общая форма, масштаб, ориентация, расположение и материал, используемые в проекте, могут определить, сколько воздуха поступает и циркулирует в пространстве, а также насколько это эффективно. Теоретически воздух должен входить и выходить через отверстия в архитектуре, такие как окна, перфорация фасада, двери, солнечные дымоходы или ветряные башни. С точки зрения конструкции проекты с изогнутыми стенами и перегородками обеспечивают большую циркуляцию воздуха. К другим влиятельным факторам относятся местный климат, близость к рекам, озерам или морю и уровень загрязнения в районе проекта.
The Eastgate / Mick Pearce
Хараре, Зимбабве

Центр Истгейт использует пассивные и энергоэффективные решения для климат-контроля для охлаждения жителей, вдохновленные термитниками. Климат Хараре требует, чтобы в зданиях было прохладно круглый год, а это означает, что покупка, установка и обслуживание традиционного кондиционера имеют решающее значение. Однако это влечет за собой немедленные и долгосрочные затраты, поэтому архитектор создал саморегулирующуюся систему вентиляции, которая будет поддерживать температуру в здании в соответствии с потребностями рабочих и жителей.
Университет Обафеми Аволово / Арье Шарон и А.А. Эгбор
Осун, Нигерия
Университет Обафеми. Изображение из документального фильма профессора доктора Цви Эфрата
Первоначально известный как Университет Ифе, модернистский университет, вдохновленный Баухаузом, был продуктом политики, дизайна и климата. Хотя Шарон хотел полагаться исключительно на модернизм в проекте, критический климат Нигерии вынудил архитекторов черпать вдохновение в местной архитектуре и думать о пассивных решениях для своего дизайна. На самом деле Шэрон отправилась в Мехико, чтобы найти модель здания. Команда архитекторов решила обработать обшивку и оболочку здания, перфорировав фасады и внедрив экраны для создания лучших устройств затенения и вентиляции. «Они перевернули пирамиду, используя верхние этажи, чтобы затенить нижние этажи, освободив первый этаж для открытых коридоров, колонн и патио. Ландшафт под зданием является непрерывным, и очень продуманное расположение зданий обеспечивает свободную циркуляцию воздух через здания, архитектура без дверей. Но она также защищает людей от сильного дождя, через балконы и навесы, и защищает от палящего солнца, а также постоянно проветривается».
Ли Хаус / Эдуардо Глисерио + Studio MK27 – Марсио Коган
Порто Фелиз, Бразилия
Ли Хаус. Image © Fernando Guerra – FG+SG
Дом Ли организован в виде единого объема на первом этаже с комнатами, выходящими в сад. Все окна в гостиной утоплены и вытянуты в сторону террасы у бассейна, переходят на другую сторону участка и создают расширение внешнего пространства. Чтобы соответствовать внутреннему климату штата Сан-Паулу, где повышенные температуры почти каждый день в году, в проекте была использована традиционная народная архитектура наряду с бразильским модернизмом. В гостиной есть перекрестная вентиляция, которая значительно снижает внутреннюю температуру. Остальные комнаты защищены деревянными панелями мухараби (или мушаррабия), размещенными на раздвижных дверях, которые фильтруют солнце, не отключая вентиляцию.
Empresa de Desarrollo Urbano (штаб-квартира компании городского развития
Медельин, Колумбия
EDU. Изображение предоставлено EDU
Проект, построенный на месте бывшей штаб-квартиры EDU в парке Сан-Антонио, призван служить эталоном для устойчивых общественных зданий в Медельине, воплощая мантру «создания этого дыхания». Перфорированная внешняя оболочка, состоящая из высококачественных сборных элементов, создает внутреннюю солнечную трубу для освежения внешнего холодного воздуха. Используемые материалы обеспечивают контроль тепловой массы и термодинамические концепции. – выпуклые и тепловые силы, которые создают потоки воздуха в рабочих зонах.
Stepping Park House / VTN Architects
Хошимин, Вьетнам
Stepping Park House. Изображение © Hiroyuki Oki
Текстовое описание предоставлено архитекторами. Из-за обширных парков, прилегающих к участку, дом действует как продолжение окружающей среды, интегрируя зелень парка в интерьер дома. Большая пустота была создана путем разрезания объема через три этажа в диагональном направлении секции. Пустота включает в себя как элементы циркуляции, так и природные элементы, такие как растения и деревья, обеспечивая приватные комнаты дополнительным естественным светом. Пустота, открытая по диагонали вверх, обеспечивает естественную вентиляцию дома за счет эффекта дымохода. Таким образом, использование кондиционеров сводится к минимуму.
Детский сад для фермеров / VTN Architects
Бьен Хоа, Вьетнам
Детский сад для фермеров . Изображение © Hiroyuki Oki
Текстовое описание предоставлено архитекторами. Усиливающиеся засухи, наводнения и засоление ставят под угрозу запасы продовольствия, а многочисленные мотоциклы ежедневно вызывают заторы и загрязнение воздуха в городах. Стремительная урбанизация лишает вьетнамских детей зелени и игровых площадок, а значит, и связи с природой. Фермерский детский сад – это вызов для решения этих проблем. Зеленая крыша представляет собой форму тройного кольца, нарисованную одним штрихом, опоясывающую внутри три двора как безопасные игровые площадки. Здание представляет собой сплошную узкую полосу с двумя боковыми открывающимися окнами, обеспечивающими максимальную сквозную вентиляцию и естественное освещение. Кроме того, всесторонне применяются архитектурные и механические методы энергосбережения, включая, помимо прочего, зеленую крышу в качестве изоляции, зеленый фасад в качестве затенения и солнечный нагрев воды. В результате детский сад работает без кондиционеров в классах, несмотря на то, что находится в суровом тропическом климате.
Ресторан Ведана / VTN Architects
Вьетнам
Ресторан Ведана . Изображение © Hiroyuki Oki
Текстовое описание предоставлено архитекторами. Расположенный на краю Кук Фуонг, леса, расположенного у подножия гор и разнообразной растительности, ресторан Ведана является частью генерального плана курорта Ведана. Трехскатная круглая крыша площадью 1050 кв. м собрана из двух сложенных друг на друга кольцеобразных крыш и куполообразной крыши наверху, которая отделена световыми полосами соответственно. Ресторан удобно расположен рядом с искусственным озером, которое работает как естественный кондиционер. Использование озера имеет важное значение в связи с жаркой и влажной летней погодой в коммуне Кук Фуонг в частности и на севере Вьетнама в целом.
Stacked House / Studio Lotus
Нью-Дели, Индия
Stacking House . Изображение © Andre J Fanthome
Текстовое описание предоставлено архитекторами. Дневной свет, вентиляция, взаимосвязанность и конфиденциальность определяют дизайн этого дома, расположенного в густонаселенной части района Анклав Панчшил в Нью-Дели. Команда взяла на себя задачу создать просторное, освещенное дневным светом убежище, которое оставалось бы естественным, а все помещения проветривались в течение дня, несмотря на ограничительные условия площадки. Для дальнейшего облегчения вентиляции и рассеивания естественного света в жилых помещениях линейная лестничная клетка, соединяющая все этажи, расположена вдоль южного фасада, так как она получает наименьший уровень освещенности, а на южной стороне устроен небольшой светлый дворик. -восточный угол участка.
Джалал-Абад Вилла / Хайм.э.Сабз
Джалал-Абад, Иран
Джалал-Абад Видлла. Изображение © Farshid Nasrabadi
Текстовое описание предоставлено архитекторами. Это здание расположено в сельской местности на окраине Исфахана. Были предприняты попытки улучшить местные методы строительства, используя систему вентиляции с пассивным охлаждением и обучая местных подрядчиков строительству этого здания. Это пространство спроектировано таким образом, чтобы можно было соединиться с увеличенной перголой, чтобы обеспечить тень на открытом воздухе и защитить главный фасад от палящего солнца. В здании есть типичный иранский барсук-ветредер, высота которого достаточна для размещения резервуара для воды. Кроме того, это традиционный пассивный способ вентиляции здания (как показано на схеме). Традиционный кирпич, используемый в качестве основного стенового материала на внешнем и внутреннем фасаде со слоем изоляции между ними. Использование ветряных башен в качестве пассивной техники для летней вентиляции и восстановление традиционного для иранских зданий подхода — еще одна особенность строительства.
Технологическая школа Лааюна / Саад Эль Каббадж + Дрисс Кеттани + Мохамед Амин Сиана
Сафи, Марокко
Технологическая школа Лааюна. Изображение © Doublespace Photography
Текстовое описание предоставлено архитекторами. Различные здания фрагментированы, чтобы обеспечить максимальную естественную вентиляцию и освещение, и соединены набором внешних дорожек, площадей, крытых площадей, минеральных садов, чтобы справедливо усилить представление о городской среде. Архитектурная лексика цельна, геометрична и играет контрастом-охра-экстерьер и интерьер-свет. Используются различные средства защиты от солнца: бриз-солей, двойная обшивка, защищенные дорожки и т. д. Используемые материалы сведены к минимуму, чтобы подчеркнуть абстракцию и согласованность целого, отвечая требованиям устойчивости и простоты обслуживания.
Вентиляционные башни для Северного звена / Rundquist Arkitekter
Стокгольм, Швеция
Вентиляционные башни. Изображение © Kasper Dudzik
Текстовое описание предоставлено архитекторами. Функцией вышек является вентиляция воздуха из транспортного туннеля Северного звена и снижение уровня выбросов на его входах. Сооружение имеет высоту 20 м и имеет форму супертреугольника, который поворачивается вверх вдоль своей оси. Внутренняя геометрия и структура помогают оптимизировать поток отработанного воздуха; большее пространство на изгибе башни и наверху, где треугольные секции шире, снижает сопротивление воздуха на выходе. Функция башен состоит в том, чтобы отводить загрязненный воздух внутри транспортных тоннелей северной ветки для снижения уровня выбросов на въездах в тоннели. Подземный канал соединяет каждый туннель с соответствующей башней. Вентиляторы канала были разработаны для создания определенного потока воздуха через вентиляционные башни, чтобы выбросы на туннельных порталах были достаточно низкими. Внутренняя геометрия и структура башни влияют на сопротивление выходящему воздуху и, следовательно, на воздушный поток. Башни были оптимизированы, чтобы функционировать в гармонии с архитектурной формой.
Вентиляционные башни. Image
Ресурсы:
Как определяется направление ветра?
Как внедрить пассивный солнечный дизайн в ваши архитектурные проекты
Перекрёстная вентиляция, эффект дымохода и другие концепции естественной вентиляции
Естественная вентиляция не является наиболее эффективным решением во всех случаях Настройки ухода.
Эта статья является частью темы ArchDaily: Автоматизация в архитектуре. Каждый месяц мы подробно изучаем тему с помощью статей, интервью, новостей и проектов. Узнайте больше о наших ежемесячных темах. Как всегда, в ArchDaily мы приветствуем вклад наших читателей; если вы хотите представить статью или проект, свяжитесь с нами.
Ссылка: Дима Стоухи. «Назад к основам: естественная вентиляция и ее использование в различных контекстах» 23 июня 2021 г. ArchDaily. Доступ .
ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ: Администрация Байдена предпринимает усилия по улучшению вентиляции и снижению распространения COVID-19 в зданиях
Ранее в этом месяце администрация Байдена-Харриса опубликовала Национальный план обеспечения готовности к страна благополучно продвигается вперед и продолжает бороться с COVID-19, пока американцы возвращаются к своим обычным делам. Сегодня администрация запускает программу «Чистый воздух в зданиях», ключевой компонент президентского плана, который призывает всех владельцев и операторов зданий, школы, колледжи и университеты, а также организации всех видов принять ключевые стратегии по улучшению качества воздуха в помещениях в своих зданий и уменьшить распространение COVID-19.
Конкурс «Чистый воздух в зданиях» — это призыв к действиям для руководителей, владельцев и операторов зданий всех типов, чтобы оценить качество воздуха в своих помещениях и улучшить вентиляцию и фильтрацию воздуха, чтобы обеспечить безопасность жильцов. Сегодня в рамках конкурса Агентство по охране окружающей среды (EPA) опубликовало руководство по передовым методам улучшения качества воздуха в помещениях и снижения риска распространения опасных частиц в воздухе. Это руководство, разработанное в сотрудничестве с Министерством энергетики, Центрами по контролю и профилактике заболеваний и другими федеральными агентствами, содержит набор четких рекомендаций, сгруппированных в четыре группы:
Разработайте план действий по обеспечению чистоты воздуха в помещении , который оценивает качество воздуха в помещении, планирует обновления и улучшения, а также включает проверки и техническое обслуживание ОВКВ.
Оптимизация приточной вентиляции за счет подачи и циркуляции чистого наружного воздуха в помещении.
Улучшите фильтрацию и очистку воздуха , используя центральную систему вентиляции и кондиционирования воздуха и устройства для очистки воздуха в помещении.
Привлекайте общественность здания , общаясь с жильцами здания, чтобы повысить осведомленность, приверженность и участие.
В каждой из этих областей рекомендаций руководство EPA по передовой практике излагает четкие действия, которые могут выполнять владельцы и операторы зданий. Руководство по лучшим практикам разработано, чтобы служить меню улучшений на выбор. Руководство включает в себя быстрые шаги, которые все организации могут предпринять сразу же в качестве отправной точки, а также ресурсы, которые помогут спланировать долгосрочные инвестиции и улучшения.
Администрация Байдена и Конгресс предоставили сотни миллиардов долларов из федеральных фондов, которые можно использовать в школах, общественных зданиях и других местах для улучшения качества воздуха в помещениях. Американский план спасения предоставил 350 миллиардов долларов правительствам штатов и местным органам власти, а также 122 миллиарда долларов школам, которые можно использовать для поддержки модернизации вентиляции и фильтрации. Эти доллары Американского плана спасения используются в сообществах по всей стране для улучшения систем отопления, вентиляции и кондиционирования воздуха (HVAC). Финансирование в рамках программы Государственного и местного фонда восстановления налогов и программы помощи начальным и средним школам может быть потрачено на проверку, тестирование и техническое обслуживание существующих систем вентиляции; приобретение переносных установок фильтрации воздуха с воздушными фильтрами HEPA; приобретение фильтров МЭРВ-13 (или выше) для систем ОВиК и кондиционеров; приобретение вентиляторов; ремонт окон и/или дверей; обслуживание, модернизация или замена систем HVAC в соответствии с отраслевыми стандартами; и более.
Как указано в Национальном плане обеспечения готовности к COVID-19, администрация будет продолжать улучшать качество воздуха в помещениях зданий дополнительными способами, в том числе: и обновления с использованием средств American Rescue Plan (ARP) и двухпартийного закона об инфраструктуре. Администрация будет тесно сотрудничать с партнерами из государственного сектора, такими как школы, для предоставления рекомендаций и технической помощи для внесения этих улучшений и подключения их к ресурсам агентства по качеству воздуха в помещениях.
Информирование общественности об улучшении вентиляции и фильтрации для снижения распространения болезней в зданиях. Администрация будет повышать осведомленность общественности и информировать общественность о том, что вентиляция и хорошее качество воздуха в помещениях являются ключевыми факторами обеспечения безопасности американцев внутри зданий. Администрация приложит усилия, чтобы объяснить, что такое хорошая вентиляция и фильтрация воздуха в качестве важного компонента, помогающего уменьшить распространение болезней, и как здания любого типа могут улучшить свои стратегии вентиляции и фильтрации воздуха.
Освещение действий, предпринятых зданиями для достижения чистого и здорового качества воздуха в рамках программы признания. В то время как Администрация призывает все здания принять участие в акции «Чистый воздух в зданиях», Администрация также будет поощрять способы признания шагов, предпринятых зданиями для улучшения качества воздуха в помещениях и защиты своих сообществ. Подобно тому, как такие программы, как LEED, Fitwel и WELL, признают здания за их воздействие на окружающую среду и здоровье, эти новые усилия федерального правительства и внешних экспертов разработают способы признания шагов, предпринятых владельцами зданий для здоровья и безопасности их сообществ и их жителей. достижения в совершенствовании систем фильтрации и вентиляции воздуха для защиты и укрепления здоровья населения.
Активизация научно-технических инноваций для снижения передачи болезней внутри помещений. Управление научно-технической политики (OSTP) в сотрудничестве с другими партнерами через Целевую группу по инновациям в связи с пандемией выявляет возможности для стимулирования инноваций и внедрения технологий для поддержания чистоты воздуха в помещениях и снижения передачи болезней.
