По целевому назначению различают следующие виды изделий

1. Вентиляционная наружная решётка. Она располагается с внешней стороны стены и препятствует проникновению в здание мелких грызунов, крупного сора, атмосферных осадков. Решётка наружная оснащается мелкоячеистой сеткой. Такие изделия изготавливаются из металла. Заглушки для воздуховодов наружной установки могут быть оснащены системой подогрева, что исключает вероятность обледенения.
2. Решётка для внутреннего монтажа изготавливается из менее прочных материалов (может быть пластиковая, деревянная), т. к. не подвергается воздействию внешних факторов. Можно подобрать простую модель, которая не будет выделяться на фоне стены. Если при оформлении помещения упор делается на мелкие детали, следует приобрести декоративные вентиляционные решётки.
3. Переточный вариант. Устанавливается в перегородках. Главная функция таких решёток заключается в обеспечении свободной циркуляции воздуха между соседними помещениями.

Изделия бывают разной формы

• прямоугольные;
• квадратные;
• круглые;
• овальные;
• многоугольные.

Первые два варианта более распространены, однако у них имеется существенный недостаток: образуются вихревые потоки внутри, что негативно сказывается на процессе оттока воздуха из помещения.

По функциональности решётки делятся на приточные и вытяжные

Первый из вариантов закрывает отверстие, через которое выполняется приток воздуха в комнату. Вытяжные изделия отличаются тем, что способствуют оттоку отработанного воздуха. Предусматриваются отдельные решётки для естественной вентиляции и приточно-вытяжных систем на автоматическом управлении. В первом случае изделие имеет простую конструкцию — обод и решетчатое/сетчатое наполнение или жалюзи.

Второй вариант устроен сложнее и может иметь дополнительные узлы, позволяющие контролировать интенсивность притока/оттока воздуха.

Разновидности приточных решёток с учётом точки из установки

1. Фронтонная (монтируется в верхней части конструкции на чердаке). С помощью такого элемента улучшается циркуляция воздуха под крышей. Учитывая, что фронтонная решётка всегда на виду, её можно использовать в качестве элемента декора.
2. Дверная (целесообразно применять, когда стены в помещении толстые, что усложняет работу по монтажу). Намного легче сделать вентиляционное отверстие во входной или межкомнатной двери. На качество циркуляции воздуха это не повлияет. Установка решёток на двери проводится так же, как и на стены.
3. Для цоколя (обеспечивает качественный воздухообмен в нижней части дома). Вариант устанавливается при условии, что система вентиляции берёт начало в подвале. Внешний вид может быть любым, а качество решётки играет важную роль, т. к. нужно предотвратить проникновение мелких грызунов через отверстие.
4. Встраиваемая в пол. Такой вариант лучше использовать, если система вентиляции берёт начало из подвала, а разводка каналов на объекте отсутствует. Отверстия вентиляции в стенах заменяют решётками в полу.

Существуют решётки, разные по конструкции

1. Изделия с неподвижными пластинами — более простой вариант. Он не требует управления, т. к. пластины расположены под заданным углом, что обусловлено конструкцией решётки. Подобные изделия применяются при оборудовании естественной системы вентиляции. Чтобы обеспечить необходимую интенсивность движения воздуха, следует при выборе учесть угол наклона пластин, т. к. в дальнейшем изменить этот параметр будет невозможно.
2. Накладные изделия и открывающиеся аналоги (на петлях). Оба варианта обеспечивают доступ к вентиляционному каналу. Такая возможность позволяет прочищать трубу, периодически удалять наслоения пыли и загрязнения.

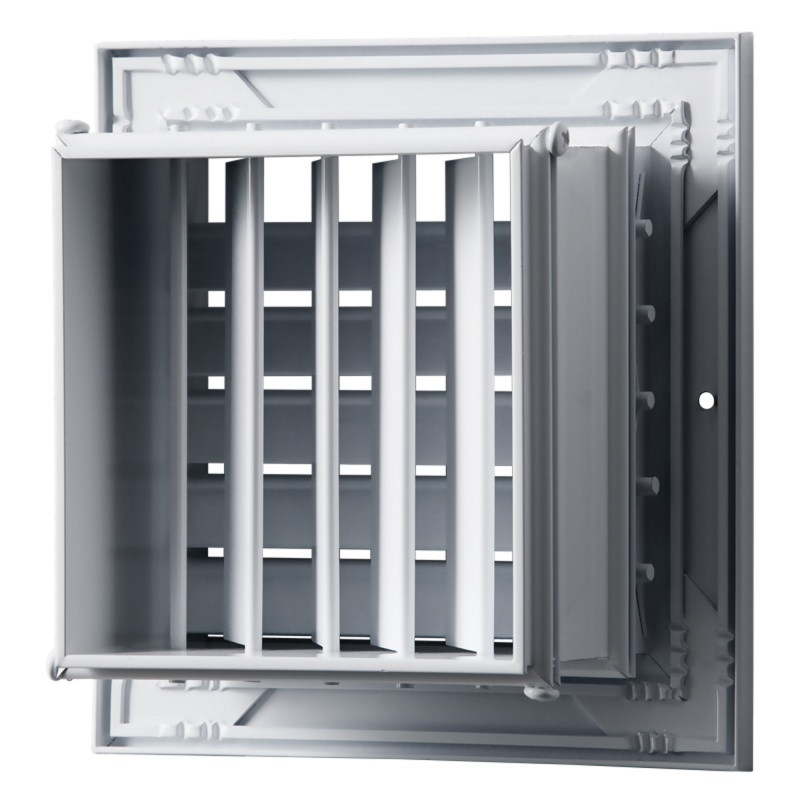

3. Решётки регулируемые. Такие устройства применяются в приточно-вытяжных системах. Они оснащаются поворотными пластинами. В случае необходимости можно изменить угол их поворота. Чтобы перекрыть путь движения воздушного потока, пластины поворачиваются до их смыкания. Существуют модели с автоматическим управлением, тогда угол поворота пластин определяется без участия человека с учётом микроклимата в помещении. Благодаря этому вентиляционная решётка с регулируемыми жалюзи более востребована.

Выделяют особый вид изделий — с обратным клапаном. Главное отличие от классических моделей решёток заключается в присутствии в конструкции клапана, который не позволяет воздуху проникать в обратном направлении. Это хорошо зимой, когда холодный воздух проходит через любые щели и отверстия. Если устанавливается вентиляционная решётка с обратным клапаном, такая возможность исключается. В случае когда подвижный элемент находится в закрытом положении, внутрь помещения не смогут попасть грызуны и насекомые.

Отработанный воздух и пыль тоже останутся за пределами комнаты.

Изделия с обратным клапаном представлены несколькими исполнениями. Они отличаются по форме, бывают с круглым и квадратным сечением. Существуют варианты с разными по конфигурации клапанами: в виде цельной поворотной пластины или бабочки (двойная пластина). Второй вариант имеет недостаток: зимой подвижные элементы примерзают.

Материал изготовления

Изделия подразделяются на группы:

• решётки пластиковые;
• деревянные;
• металлические.

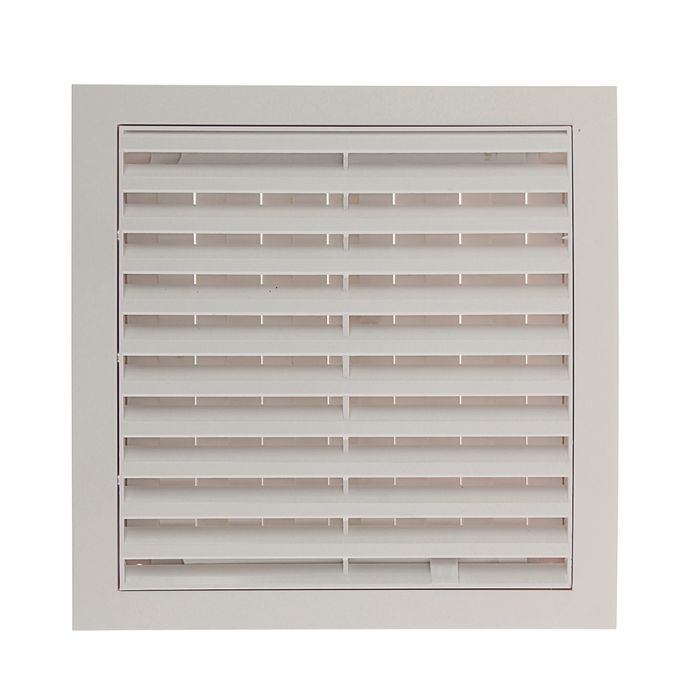

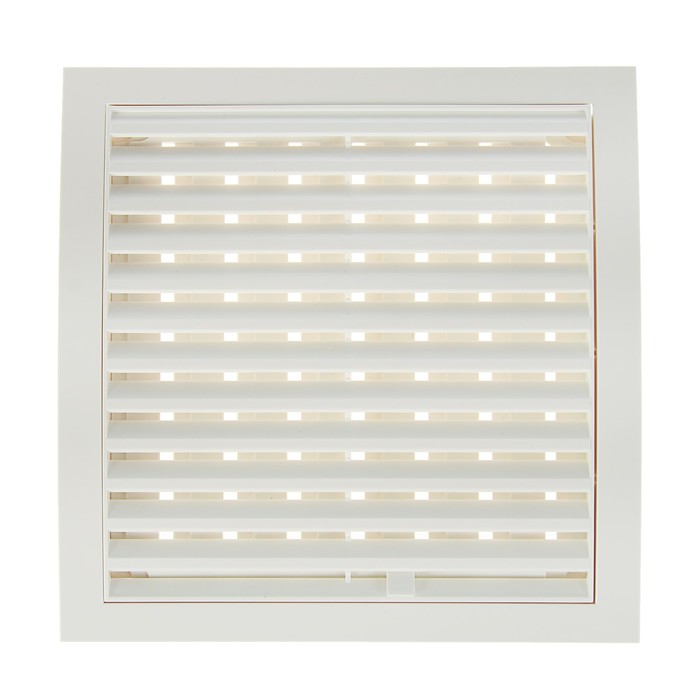

Пластиковые варианты могут устанавливаться на большинстве объектов и в разных помещениях. Их популярность объясняется отличным внешним видом и средними прочностными характеристиками. Пластмассовая решётка имеет ряд преимуществ:

• устойчивость к перепадам температур;
• материал выдерживает воздействие агрессивных веществ;
• таким изделиям не страшна влажность;
• многообразие моделей.

К недостаткам следует отнести небольшое количество цветовых решений. Почти все изделия выполнены в белом цвете, реже встречаются модели в оттенке под дерево, камень. Ещё одним минусом считается ухудшение внешнего вида, потому что со временем появляется желтизна.

Деревянные вентиляционные решётки в отличии аналогов из металла имеют ряд недостатков:

• высокая цена;
• подверженность влиянию повышенной влажности: изделие деформируется, появляются трещины;
• удачно вписываются не во все интерьеры, в квартирах и домах не применяются, больше подходят для сауны, бани;
• требуют специальной обработки.

Металлические вентиляционные решётки выпускаются из алюминия и стали. В первом случае учитывается размер отверстия канала. Алюминий подвержен воздействию нагрузок, поэтому легко погнётся, если закрыть таким изделием крупное отверстие. Стальные изделия — более прочный вариант. Они весят больше, но и намного надёжнее в эксплуатации. Монтаж производится с помощью специального крепежа.

Установка

Если для монтажа системы вентиляции требуется опыт и знания, то для крепежа решёток достаточно владеть инструментом. Работы выполняются в 2 этапа: сначала монтируется обод изделия, затем — центральная часть. Устанавливают решётки пластиковые и металлические варианты разными способами. Стальные или алюминиевые изделия в большинстве случаев не разбираются на составные элементы. Их можно крепить с применением стандартного крепежа.

Способы установки моделей:

1. С помощью крепежа с потайной головкой. Этот метод подходит для монтажа декоративных решёток вентиляционных или их аналогов серийного производства. Шляпки крепежа можно задекорировать краской в тон. Такой способ подойдёт, если в будущем планируется снимать изделие для прочистки канала.
2. Посадка на клей. Данный метод лучше применять, если устанавливается несъемная конструкция. Применяется полимерный клей («Дракон», «Титан»). Нецелесообразно применять этот способ с целью монтажа вентиляционной решётки наружной металлической, т. к. даже самый надёжный клеящий состав может не выдержать воздействия внешних факторов. Металлические изделия тяжёлые, кроме того, характеризуются гладкой поверхностью, что ухудшает адгезию.

При выборе способа крепления нужно учитывать материал, из которого изготовлено изделие. В противном случае регулируемая решётка или стационарная конструкция не прослужит долго. Материалы для статьи взяты с  https://ventinginfo.ru

Решетки вентиляционные c горизонтальными регулируемыми жалюзи Р-Г

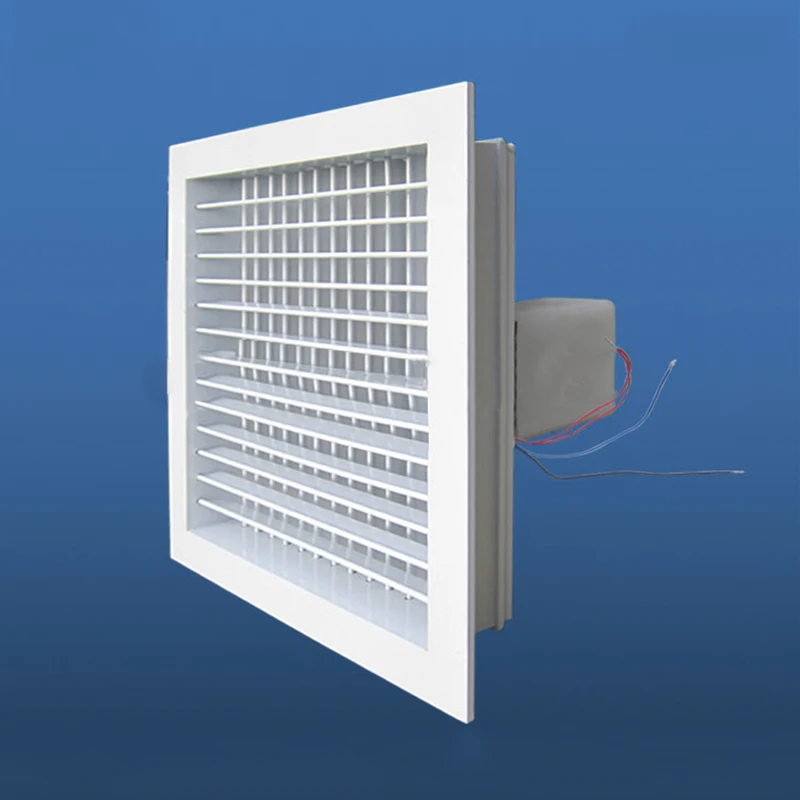

Решетка вентиляционная регулируемая Р-Г – это однорядная вентиляционная решетка c горизонтальными регулируемыми жалюзи. Предназначены такие решетки для распределения воздушных потоков в системах приточно-вытяжной вентиляции, и монтируются,  как правило, в стеновые проемы зданий или в воздуховоды.

Решетка Р-Г конструктивно представляет собой алюминиевую рамку , к которой крепятся индивидуально-регулируемые жалюзи.

Рамка изготавливается из алюминиевого профиля Г – образной формы. Одна сторона профиля, собственно, и является лицевой стороной рамки решетки, а другая вставляется в монтажный проем при монтаже решеток.

Угол наклона жалюзи решетки относительно рамки регулируется ручным методом, чем достигается требуемые направление и характеристики воздушной струи.
Причем, каждые жалюзи регулируются отдельно. Жалюзийная решетка Р-Г не предусматривает какого либо механизма, с помощью которого можно было бы осуществить одновременное регулирование всех жалюзи сразу (как, например, оконные жалюзи)
В этом можно найти как плюсы, так и минусы.
Минус в том – что для настройки решетки жалюзийной нужно приложить чуть больше усилий и затратить чуть больше времени, устанавливая каждую жалюзи в нужное положение, нежели сделать это одним поворотом регулировочного рычага.
Ну, а преимущество жалюзийной решетки с индивидуально регулируемыми жалюзи в том, что жалюзи можно условно разделить на группы и каждую группу настроить таким образом, что воздушный поток будет рассеиваться в нескольких направлениях, обеспечивая вентиляцию нескольких зон. Если на вентиляционной решетке часть жалюзи закрыть полностью, а часть оставить открытыми, то таким образом можно сократить количество воздуха, проходящего через решетку.
Ничего из вышеперечисленного нельзя сделать с помощью жалюзийной решетки, оборудованной централизованной системой регулировки жалюзи. На таких решетках ВСЕ жалюзи одновременно устанавливаются в задаваемое положение.

Решетки Р-Г окрашиваются стандартно (по умолчанию) в белый цвет(RAL9016), но в зависимости от запросов заказчика, могут быть окрашены в любой цвет из каталога RAL. Покраска в цвет, отличающийся от стандартного, увеличивает стоимость вентиляционной решетки на 30%.

Типоразмеры решеток Р-Г могут быть как стандартными, так и заявленными заказчиком, при этом наименьший размер – 100×100 мм, а шаг между размерами кратен 50 мм.

Решетки вентиляционные регулируемые Р-Г дополнительно могут быть укомплектованы монтажной рамкой (адаптером) для присоединения к воздуховоду как прямоугольного, так и круглого сечения, или клапаном расхода воздуха КРВ.

Монтаж решеток Р-Г производится с помощью винтового соединения (для этого предусмотрены монтажные отверстия, находящиеся на лицевой стороне рамки), или на защелкивающихся клипсах.

ВАЖНО: По умолчанию вентиляционные решетки изготавливаются с отверстиями для монтажа.

Вариант крепления жалюзийных решеток с помощью монтажных клипс обязательно должен оговариваться при заказе.

По желанию заказчика возможно оснащение решеток Р-Г и клипсами, и монтажными отверстиями.

Hvac Вытяжная решетка Вентиляционная крышка Кондиционер Регулируемые жалюзи Алюминиевая дверь Съемная вентиляция Свежий воздух Погодные жалюзи-Ventech

Обзор

Краткие сведения

Гарантия: 1 год

Послепродажное обслуживание: Онлайн-техническая поддержка

Возможности проектного решения: графический дизайн

Применение: Офисное здание

Стиль дизайна: Современный 9000Gudong , Китай

Фирменное наименование:VENTECH

Номер модели:WL-VA

Название продукта:Воздушный диффузор

Материал:Алюминий

Установка:потолочный/настенный

Функция:Вытяжной воздух/возвратный воздух

9002 9003 мм 9003 мм Толщина:1,003 мм Размер: Индивидуальный размер

Аксессуары: Заслонка с противоположными лопастями Опционально

Цвет: RAL9010/RAL9016/Анордизованный

Упаковка: 10 шт. /кор.0048

Product name

Weather Louver

Material

Aluminum

Color

White RAL9016/9010/ Anodized

Size

Индивидуальный размер

Функция

Вытяжной/возвратный воздух

Специальное использование

Вентиляция воздуха

Ключевые слова продукта

Weath иногда называемые погодными жалюзи) предназначены для забора воздуха снаружи или для отвода использованного воздуха в зоны комфорта и промышленные зоны.
(2) Готовый к установке компонент, состоящий из бордюра и фиксированных лопастей, устойчивых к атмосферным воздействиям. Они имеют очень прочную конструкцию и устойчивы к агрессивным климатическим условиям, для наружной установки.
(3) Жалюзи для защиты от атмосферных воздействий обычно используются на внешней стороне стен для обеспечения приточной вентиляции.
(4) Это жалюзи, защищающие от дождя, со специально разработанными лопастями. Конструкция жалюзи, защищающая от непогоды, также имеет сетку, предотвращающую проникновение насекомых в помещения. Проволочная сетка не является обязательной.

Характеристика продукта

(1) Лопасти защищены от атмосферных воздействий и предотвращают попадание дождя снаружи.
(2)Для установки в стены.
(3)Для установки в потолке.
(4) Изготовлен из экструдированного алюминия с порошковым покрытием.

(5)Крепление скрытой клипсой или винтовым креплением с потайными отверстиями.

(6)С оцинкованной сеткой от насекомых 4×4, прикрепленной к задней стороне решетки.

(7)Воздух не может поступать в помещение, если давление в помещении меньше давления снаружи. Он имеет однопутную невозвратную функцию
.

Применение этого продукта, используемого в строительных проектах, отвечает следующим требованиям: функция, необходимая для проектов, и долговечность, соответствующая условиям окружающей среды. Этот продукт можно легко исправить и удалить. Благодаря разумной внутренней структуре продукт достаточно прочен, чтобы выдерживать большинство экстремальных погодных условий, защищая здание. Этот продукт можно легко исправить и удалить.
