Вентиляционные клапаны в стену: монтаж клапана притока воздуха в систему приточной вентиляции

монтаж клапана притока воздуха в систему приточной вентиляции

В стремлении защитить дом от холода, шума, пыли и прочих негативных внешних воздействий человек герметизирует строительные конструкции. Наряду с усовершенствованием изоляционных характеристик снижается качество вентиляции – поступление чистого воздуха сокращается.

Проблему можно решить разными способами. Один из наиболее доступных и действенных методов – устроить приточный клапан в стене, обеспечив необходимый приток свежего воздуха. В этом материале мы расскажем о необходимости установки этого устройства, взвесим все «за» и «против», а также раскроем секреты монтажа стенового приточного клапана.

Содержание статьи:

• Необходимость установки вентиляционного клапана
• Конструкция и принцип работы
• Аргументы «за» и «против»
• Параметры выбора встраиваемого проветривателя
• Технология монтажа приточно-стенового клапана
  • Определение оптимального места установки
  • Необходимые инструменты и материалы
  • Последовательность выполнения работ
• Обслуживание вентиляционного клапана
• Выводы и полезное видео по теме

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

1. Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.
2. Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.
3. Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.
4. В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других приточной вентиляции.

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Конструкция и принцип работы

Конструкция клапана приточной вентиляции довольно примитивна. Прибор состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр.

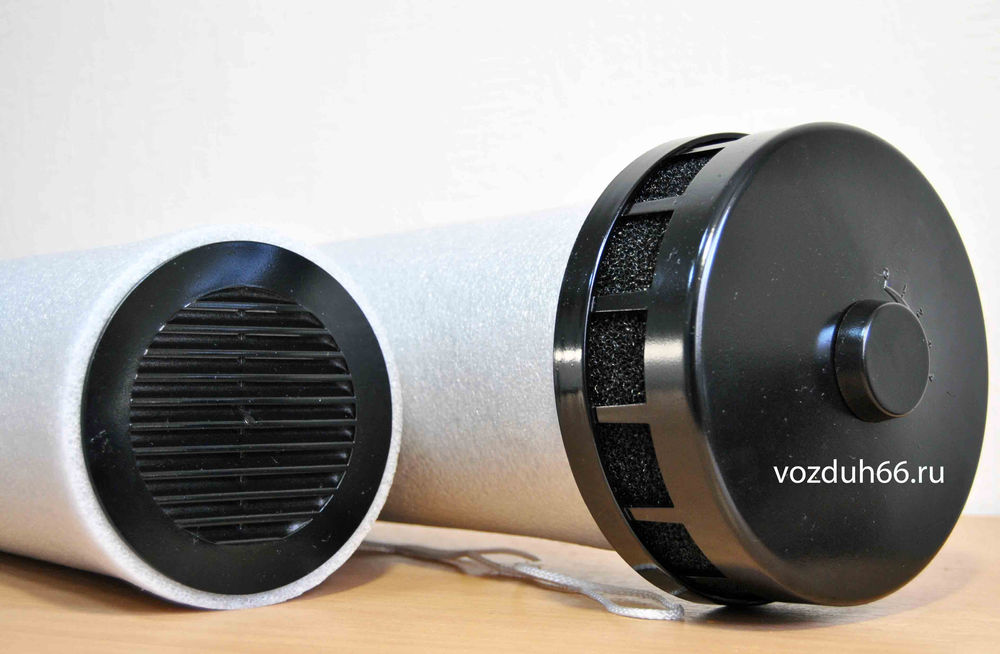

Модели разных производителей внешне могут выглядеть по-разному. Некоторые «приточники» оснащаются дополнительными элементами и функционалом. Например: температурным датчиком, регулировкой влажности, вентилятором, системой дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

1. Воздуховод. По трубе воздушные массы поступают снаружи в помещение. Диаметр воздуховода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
2. Вентиляционная решетка. Размещается с внешней стороны стены и предназначается для защиты внутренних элементов прибора от мелких животных, попадания осадков и мусора. Оптимальный материал изготовления – алюминий. В некоторых моделях предусмотрена антимоскитная вставка из полимерных нитей.
3. Тепло-шумоизоляционная вставка. Проходит через весь воздуховод и предохраняет стену от промерзания, обеспечивая снижение уличного шума.
4. Фильтрующий элемент. Очищает поступающий воздух от пыли.

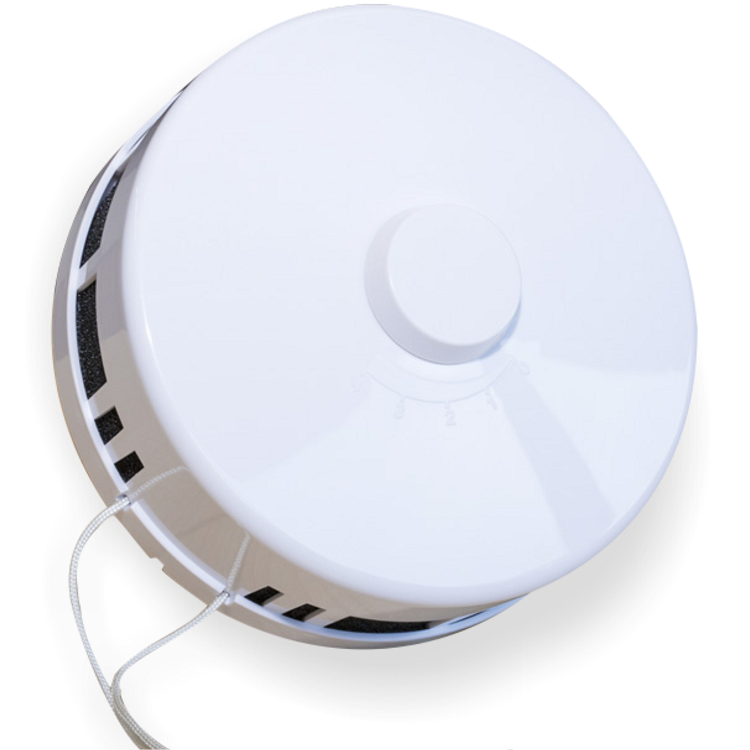

5. Декоративная крышка. Устанавливается с внутренней стороны стены. Пластиковый оголовок снабжается ручкой для регулировки воздушного потока.

Многие производители оборудуют клапан уплотнительным кольцом с заслонкой. Обе детали размещаются с внутренней стороны стены и сдерживают порывы ветра.

С помощью проветривателя можно управлять воздухообменом, принудительно нагнетая или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняки не возникают

Система функционирует по простому принципу. Воздух, проходя через решетку и фильтр, очищается, перемещается по тепло-шумоизоляционному каналу и немного прогревается. В ограниченном пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем сквозь технологические отверстия – вовнутрь помещения.

Вентиляция может осуществляться непрерывно при закрытых окнах. При этом помещение охлаждаться не будет. Если в помещении установлены пластиковые окна, то возможно стоит рассмотреть вариант установки приточного клапана .

Однако для нормальной циркуляции воздуха должны выполняться следующие условия:

• наличие исправной вытяжки;
• движение воздушных масс даже при закрытых дверях внутри помещения – надо предусмотреть зазор между полом и дверью в 1,5 см или обустроить вентиляционные решетки.

Работу вытяжки можно проверить экспериментальным путем. Открыть форточку и поднести к решетке тонкую бумагу. При хорошей тяге лист притянется к вентиляционному каналу.

Если лист не удерживается на решетке, значит вентиляция нуждается в чистке. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получится

Аргументы «за» и «против»

Стеновой приточный клапан, как и любой другой прибор, обладает несомненными достоинствами и недостатками.

Аргументы в пользу проветривателя:

1. Снижается частота открывания/закрывания окна. Это продлевает срок службы оконной фурнитуры и экономит время.
2. Мощность вентиляционных клапанов, установленных в стене, превышает производительность оконных «приточников» и может достигать 60-70 куб.м/ч.
3. Устройство частично устраняет загрязнения и фильтрует уличный воздух.
4. Возможность регулирования воздушного потока исходя из сезона и потребности конкретного дома.
5. Прибор имеет компактные размеры – внутренняя коробка практически незаметна на стене, ее можно спрятать за шторой.
6. По сравнению с обычным проветриванием через окно, работа стенового клапана не сопровождается теплопотерями.
7. Приточное устройство повышает эффективность вытяжки – влажный отработанный воздух удаляется быстрее.

Функционирование системы осуществляется автономно – клапан работает за счет разниц давлений на улице и в помещении.

Вентиляционный клапан стоит относительно недорого. При желании простейшую модель прибора получиться изготовить из доступных материалов своими руками

Отрицательные моменты использования приточного оборудования:

• необходимость проделывания в стене сквозного отверстия – целостность конструкции некоторым образом нарушается;
• несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
• при сильных морозах приточная вентиляция может привести к понижению температуры внутри помещения.

Некоторые отказываются от установки стенового клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффектного проветривания фильтр устройства следует регулярно очищать от скопившегося мусора.

Галерея изображений

Фото из

Вентиляционный стеновой клапан необходим для формирования стабильного воздухообмена в помещениях с герметичными оконными конструкциями и “не дышащей” отделкой

Небольшое по габаритам устройство, состоящее из регулятора воздушного потока, корпуса в виде трубы, фильтров и изоляционных приспособлений, обеспечит поставку в комнату чистого воздуха в требующемся объеме

Часть клапана, расположенная внутри помещения выполнена в виде неброской детали с не влияющей на стиль дизайна нейтральной окраской

Основная часть стенового вентиляционного клапана устанавливается в толщу стены. С внешней стороны видна только решетка, защищающая от птиц, насекомых, пыли

Конструктивно внутренние составляющие вентиляционных устройств могут различаться. В их ряду есть модели с подогревом и увлажнением подаваемого в комнату воздуха

В регионах с преобладанием низких температур стеновые клапаны монтируют с помощью кожухов с утеплителем

Если дом обустраивают вентилируемым фасадом, наружную часть выводят заподлицо с будущей поверхностью фасада

Стеновые клапаны не выделяются на фоне обшивки дома, если у владельцев не было желания подчеркнуть детали экстерьера

Стеновое вентиляционное устройство

Устройство стенового клапана

Крышка клапана в помещении

Вентиляционный клапан в собранном виде

Вариант стенового клапана над радиатором

Кожухи с теплоизоляцией для стенового клапана

Стеновые клапаны в устройстве вентилируемого фасада

Вентиляционный клапан и обшивка сайдингом

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

• производительность устройства;
• допустимую температуру эксплуатации;
• длину и диаметр воздуховода;
• способ управления;
• уровень шумоизоляции;
• компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование. Важно правильно выбрать место монтажа и соблюдать алгоритм действий.

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

1. Монтаж предпочтительно осуществлять в несущей стене.
2. В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
3. Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

• между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
• вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

• стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
• промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
• монтажная пена;
• штукатурная смесь;
• строительный нож;
• фигурная отвертка;
• инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Галерея изображений

Фото из

Перед бурением стены установкой, предназначенной для алмазного бурения, производится разметка

Буровой станок закрепляется на направляющей. К его двигателю прикрепляется буровая коронка, выполненная в виде полой трубы с острым торцевым краем. Уклон при бурении отверстия необходим, чтобы конденсат в случае его возникновения стекал наружу

Пробуренное отверстие освобождается от пыли с помощью строительного пылесоса, при необходимости моется водой

Подготовленное отверстие обрабатывается раствором, затем в него устанавливают кожух стенового вентиляционного клапана с внешней решеткой. После чего производятся работы по обустройству приточного вентиляционного клапана

Шаг 1: Разметка перед формированием отверстия для установки приточника

Шаг 2: Расположение бурового станка с требующимся уклоном

Шаг 3: Удаление пыли из пробуренного отверстия

Шаг 4: Установка в отверстие кожуха клапана с решеткой

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан приточного стенового клапана.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Обслуживание вентиляционного клапана

Приточное устройство необходимо регулярно чистить. В условиях мегаполиса выполнять чистку внутренних элементов необходимо дважды в год – пыль, мелкие частицы грязи и копоть от автомобильных газов оседают на фильтре прибора.

Очищать клапан лучше в теплую безветренную погоду, чтобы через отверстие в стене не задувал холодный воздух. Необходимо снять крышку с внутренней стороны прибора, извлечь фильтрующий элемент и шумоизоляцию.

Если фильтр и шумобарьер изготовлены из синтетики, то их достаточно промыть в мыльной воде, высушить и установить обратно

Канал воздуховода тоже нуждается в очистке – его надо пропылесосить.  Если приточник установлен на первом или цокольном этаже, то можно снять защитную решетку со стороны улицы и выдуть мусор наружу пылесосом.

Выводы и полезное видео по теме

Видео ролик о необходимости установки, конструктивных особенностях и принципе работы приточного стенового клапана:

Пошаговая инструкция по монтажу вентканала «Домвент»:

Для врезки «приточника» в стену придется распилить наружную стену дома. При всей трудоемкости поставленная задача технически проста. Имея в наличии инструмент для бурения, владелец квартиры или дома сможет установить клапан самостоятельно.

Если при ознакомлении с материалом у вас появились вопросы по установке стенового приточного клапана, или есть ценная информация по теме статьи, пожалуйста, поделитесь ею с нашими читателями. Это можно сделать оставив комментарий внизу статьи.

Приточный клапан в стену — эффективный воздухообмен в помещении

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок. Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Содержание

• 1 Приточный клапан в стену. Устройство клапана
• 2 Функции и основные преимущества приточного клапана
• 3 Область применения стенового приточного клапана
• 4 Отличительные характеристики
• 5 Особенности монтажа приточного клапана в стену, видео-инструкция
• 6 Установка приточного клапана в стену своими руками

Приточный клапан в стену.

Устройство клапана

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

• труба (пластиковый цилиндр) – обычно длина ее незначительно больше, чем толщина стены, внутри покрыта шумоизоляционным материалом;
• решетка – закрывает вход в трубу, предотвращая попадания мелких предметов, мусора и животных;
• кольцо уплотнительное с заслонкой – располагается с внутренней стороны стены, служит для блокировки поступления потока воздуха при сильном ветре;

Конструкция вентиляционного приточного клапана

• фильтр – очищает приточный воздух;
• блок с декоративной крышкой (пластиковый оголовок) – снабжен приточным клапаном и ручкой регулирования потока воздуха.

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет! Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

• стоимость пластиковых окон не увеличивается;
• не уменьшается светопропускание окна;
• устанавливается в любой наружной стене;
• не пропускает уличного шума и пыли;
• работает при достаточно низкой температуре;
• время монтажа не ограничивается ремонтными работами;
• функционирует автономно;
• обеспечивает качественный воздухообмен;
• благодаря хорошей теплоизоляции предотвращает образование конденсата.

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки. За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область применения стенового приточного клапана

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Статья по теме:

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции. В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении. Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Отличительные характеристики

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической. В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену (отзывы о работе устройства можно найти в интернете).

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм. В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель. К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет! Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Для установки приточного клапана в стене своими руками потребуются такие инструменты:

• мощный перфоратор, буровая штанга с коронкой — для бурения сквозного отверстия в несущей стене. Диаметр коронки выбирается соответственно отверстию;
• измерительная рулетка;
• уровень строительный;
• фигурная отвертка, строительный нож.

Бурение отверстия под установку вентиляционного клапана в стену

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана. Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет! Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

REMOO В ВАШЕЙ ПОЧТЕ

Закрыть

ОПРОСЫ

ЕЩЕ ОПРОСЫ

Что бы вы обустроили на свободном месте участка?

• Бассейн
• Теплицу
• Детскую игровую площадку
• Беседку с барбекю
• Баню

Poll Options are limited because JavaScript is disabled in your browser.

ТЕСТЫ

ЕЩЕ ТЕСТЫ

Насколько вы осведомлены в назначении и классификации минеральных вяжущих веществ? Тест

ПРОЙТИ ТЕСТ

Вентиляционный клапан в стене: модели и установка

Как избежать конденсации воды на окнах и стенах квартир с герметичными окнами? Нужно уменьшить уровень влажности воздуха. Вентиляционный клапан в стене – один из способов добиться этого. Поступающего через него количество воздуха, достаточно для регулирования влагосодержания внутреннего воздуха.

С распространением герметичных окон и дверей появились проблемы с вентиляцией в помещениях. При использовании деревянных рам проветривание происходит путем инфильтрации через щели и неплотности, это недостаточно для подачи расчетного количества приточного воздуха, но позволяет избежать повышения влажности и конденсации ее на поверхностях.

Современные системы из ПВХ не позволяют осуществлять микропроветривание таким способом. При герметично закрытых окнах в помещении с людьми начинает повышаться уровень относительной влажности и углекислого газа. Это отрицательно сказывается на самочувствии и приводит к оседанию конденсата на окнах и стенах в холодный период. Одно из решений для организации притока – вентиляционный клапан в стене.

Содержание

1. Воздухообмен в помещении
2. Принцип действия вентиляционного клапана
3. Производители и модели устройств
4. Монтаж и эксплуатация

Воздухообмен в помещении

В зависимости от вида помещений и количества людей, которые постоянно в них находятся, меняется и потребность в приточном воздухе. Для жилых помещений в домах и квартирах необходимо обеспечить такой воздухообмен:

• частные дома – кратность воздухообмена от 1 в час, или от 30 м3/ч на человека;
• квартиры – от 3 м3/ч на 1 м2 площади;
• общественные здания – кратность воздухообмена от 2 в час, или от 20 м3/ч на человека.

Количество воздуха устанавливается расчетом для каждого помещения.

Движение воздуха в помещении.

Нужный приток обеспечивают установками, вентиляторами, или естественным способом, за счет разницы давлений. Для этих целей устанавливают в стену вентиляционные клапаны, монтируют проветриватели и вытяжные шахты.

Принцип действия вентиляционного клапана

Вентиляционный прибор стенового монтажа устанавливают для подачи притока воздуха при отсутствии других устройств. Это недорогой способ понизить влажность и избежать запотевания окон, грибка на стенах. Не всегда получается только одним клапаном обеспечить вентиляцию, но он помогает поддерживать минимальный воздухообмен.

Вентиляционное устройство Вентс.

Клапан устанавливается в наружную стену с таким расчетом, чтобы поток воздуха проходил через жилые помещения и покидал здание через вентиляционные каналы или вытяжную систему. В нем нет электропривода, движение происходит из-за разницы атмосферного и внутреннего давления. Производительность изделия зависит от погодных условий, этажа, состояния вытяжной системы. Каждая модель оснащается заборными и раздающими устройствами, фильтрами, сопротивления в которых уменьшают производительность.

Перепад давления индивидуален для каждого здания и климата, и определить точное значение производительности вентиляционных устройств естественного типа сложно. При хорошей вытяжной системе и нормальных атмосферных условиях устройства подбираются с учетом перепада давления в 10 Па. При тех же условиях сравниваем работу разных вентиляционных клапанов. Показатели прибора определяем по графику производительности.

Обратите внимание: некоторые производители могут указывать расход воздуха при разнице давлений, которое редко достижимо в жилье.

Производители и модели устройств

При выборе вентиляционного клапана для стены нужно знать его характеристики:

• производительность;
• максимальная и минимальная толщина стены;
• диаметр отверстия для установки трубы;
• принцип регулирования.

Модели вентиляционных устройств для стен, представленные на рынке отличаются кроме основных параметров ещё и наличием фильтра, шумоглушителя, типом регуляции.

Таблица возможных моделей вентиляционных устройств

Производитель вентиляционного клапана	Марка	Тип	Производительность при 10 Па	Диаметр отверстия	Толщина стены
Flakt Woods	RIV	механический	9	80	400
	KIV 125	механический	30	125	400
Вентс	ПС 100	механический	25	100	500
Aereco	EHT	гигромеханический	5–40 (в зависимости от влажности)	100	350
	EFT	механический	40	100	350
Helios	ZLE 100	механический	30	100	400
	ZLA 80	механический	25	80	500
	ZLA 100	механический	30	100	500
	ZLA 160	механический	45	160	500
Maico	ALD 10	механический	32	100	500
	ALD 125	механический	25	125	500
	ALD 160	механический	25	160	500
Vortice	KIV Quadro	механический	42	125	1000
Siegenia	Aerocube	механический	32	150	500
Домвент	Домвент	механический	13	40	1000
Благовест	TL 98	механический	32	100	350

Клапан Vortice.

Устройства компании Aereco работают с гигромеханической регуляцией – при повышении в помещении влажности количество проходящего воздуха возрастает до 40 м3/ч. Большинство клапанов для стен разработаны с ручным регулированием производительности.

Монтаж и эксплуатация

Вентиляционный клапан в стене прост в установке, но требует специализированных устройств – перфораторов и установок алмазного бурения. Клапаны монтируют на стену недалеко от нагревающего устройства, это позволяет избежать потоков холодного воздуха зимой. Работа начинается с вырезания или выбивания отверстия нужного диаметра и установки в него трубы.

Установка проветривателя.

Щели между вентиляционной трубой и стеной изолируют герметиком для теплоизоляции и защиты от уличного шума. С двух сторон стены на отверстие устанавливается приемное и раздающее устройства (решетки, диффузоры) и фильтр, которые входят в комплект. Если позволяет место, клапан устанавливается за радиатором или сразу над ним. Это улучшает вентиляцию за счет циркуляции теплого воздуха около него.

Установка вентиляционных решеток.

Установка стенового вентиляционного клапана позволит уменьшить влагосодержание воздуха в помещении и организовать воздухообмен. Но производительности может не хватить для нормативных значений приточного воздуха в помещениях с постоянным нахождением людей. В каждом случае возможность установки проверяется сравнением требуемого воздухообмена с паспортными характеристиками агрегата. Большое значение для работы такого клапана имеет вытяжная система в помещениях.

установка в квартире и доме

Для того чтобы люди чувствовали себя комфортно дома, на работе, в торговом центре, иначе говоря, в любом помещении, оно должно хорошо проветриваться. Существуют схемы обустройства вентиляции, которые обеспечивают здоровый микроклимат.

Очень важно, чтобы атмосферный воздух с улицы вовремя и в достаточном количестве попадал в помещения, где могут быть люди.

Чаще всего эта задача решается с помощью приточного клапана, встроенного в стену.

Содержание

• 1 Что такое стеновой вентиляционный клапан
• 2 Назначение стенового клапана
• 3 Конструкция и принцип работы
• 4 Преимущества и недостатки
• 5 Виды и отличия
• 6 Критерии выбора вентиляционного клапана
• 7 Технология монтажа стенового клапана
  • 7.1 Определение оптимального места установки
  • 7.2 Необходимые инструменты и материалы
  • 7.3 Последовательность выполнения работ
• 8 Обслуживание вентиляционного клапана
• 9 Итоги и выводы

Что такое стеновой вентиляционный клапан

Еще не так давно основным источником проникновения наружного воздуха во многих жилых постройках была система естественного проветривания.

Обновление воздуха происходило в основном через открытые форточки, щели в оконных рамах и дверных проемах.

Современные методы строительства наряду с новыми материалами диктуют необходимость в усовершенствовании старой технологии.

В частности, для постоянной подачи атмосферного воздуха разработаны технологичные устройства, которые известны как проветриватели, или стеновые приточные клапаны.

Подобные клапаны, по сути, представляют собой специальные воздуховоды с заслонками, которые выходят через стену на улицу. Особенности их работы будут рассмотрены ниже.

Назначение стенового клапана

Не секрет, что пластиковые окна обладают полной герметичностью. Замена старых деревянных рам на новые, пластиковые, приводит к существенному ухудшению обмена воздуха, за который ранее отвечала естественная вентиляция.

В результате наблюдается возрастание концентрации углекислого газа. Она может вырасти до опасных для здоровья значений.

Нехватка кислорода приводит к головной боли, повышенной утомляемости, отрицательно сказывается на работоспособности человека. Могут обостриться хронические заболевания.

Кроме этого, в таких комнатах и квартирах повышается влажность воздуха. Ее увеличение способствует развитию колоний микроорганизмов, часть которых является болезнетворными.

Если такие условия сохраняются достаточно продолжительное время, в помещениях наблюдается развитие плесени. Все эти факторы особенно опасны для детей и аллергиков, а также для людей, которые имеют слабый иммунитет.

Исправить ситуацию может только постоянное проветривание. Понятно, что невозможно держать окна все время открытыми. Сводятся на нет все преимущества пластиковых стеклопакетов.

Выход один – использовать клапан для проветривания. С его помощью можно обеспечить саморегулирование микроклимата в любых помещениях, предназначенных для человека.

Приточный вентиляционный клапан в стену предназначен для работы как в жилых сооружениях, так и в постройках производственного и общественного назначения.

Он может быть составным элементом любой схемы вентиляции из тех, что используются в настоящее время в строительстве.

Особенно актуальна его установка в частных домах или квартирах, где растут маленькие дети и живут большие семьи. Он, безусловно, необходим в системе вентиляции офисов, а также кинотеатров, концертных залов и т. д.

Естественная вентиляция в старых постройках, где был сделан капитальный ремонт с заменой окон, нуждается в модернизации, так как она практически утрачивает работоспособность.

Подачу атмосферного воздуха в этом случае лучше всего можно организовать при помощи приточных клапанов.

Конструкция и принцип работы

Устройство для проветривания функционирует по простому физическому закону. Воздушная масса всегда перемещается из области с высоким атмосферным давлением в сторону области с более низким его значением.

Как правило, такие условия наблюдаются в комнатах, где вытяжная вентиляция функционирует как положено. Ее работа обеспечивает нужную разницу давления.

Необходимо не забывать о некоторых нюансах, если здание оснащено обычной вытяжной системой. Эффективность ее работы зависит от температуры окружающей среды, а также направления и силы ветра.

Если уличная температура близка к комнатной, то скорость прохождения воздушного потока через вытяжные воздуховоды уменьшается. И наоборот, чем холоднее снаружи, тем интенсивнее происходит воздухообмен.

Сделать это несложно. Можно использовать обычную зажигалку или полоску тонкой бумаги. Следует открыть форточку, чтобы увеличить скорость поступающего воздушного потока.

Затем аккуратно приблизить язычок пламени зажигалки к вытяжной вентиляционной решетке. Если огонек ощутимо клонится в сторону решетки, значит, вытяжка работает хорошо. Если используется полоска бумаги, то она должна «прилипнуть» к решетке.

Тогда становится понятно, что стеновой клапан для проветривания будет функционировать эффективно. Если же проверка показала другой результат, то от клапана не будет никакого толку.

Стеновой клапан, которым оснащается система приточной вентиляции, устроен достаточно просто. Его можно приобрести в готовом для эксплуатации исполнении или сделать самостоятельно.

Набор основных деталей следующий:

• защитная вентиляционная решетка. Она монтируется на стену с внешней, уличной стороны. Решетка призвана препятствовать загрязнению воздушного канала различным мусором, пылью и посторонними предметами. Материал детали – алюминий или пластик. Изнутри на решетку может крепиться противомоскитная сеточка;
• воздуховод. Представляет собой отрезок трубки диаметром от 6 до 14 см и длиной от 20 до 220 см. Производится из пластика. Чем больше диаметр воздухопровода, тем выше пропускная способность клапана. В собранном состоянии длина воздушного канала должна быть равна толщине стены;
• изоляционная вставка. Располагается снаружи трубки по всей ее длине. Материал изготовления – полифом. Вставка предназначена для более надежной шумоизоляции помещения. Другой ее функцией следует считать защиту участка стены от промерзания зимой;
• оголовок. Как правило, пластиковый. Подсоединяется к воздухопроводу в комнате. Он укомплектован фильтрующим элементом, очищающим воздушный поток от пыли. В оголовке имеется заслонка, открытие которой регулируется в ручном режиме. Это дает возможность настроить приток воздуха и избавиться от влияния порывов ветра.

Существуют более технологичные и дорогие конструкции. Приточные стеновые клапаны могут быть снабжены датчиками влажности и/или температуры воздуха.

Кроме этого, изделия комплектуются нагревательным элементом и вентилятором. Такие девайсы функционируют в автоматическом режиме и стоят довольно дорого.

Преимущества и недостатки

Стеновой проветриватель призван поддерживать непрерывное поступление свежего воздуха в комнату. Если поставить раму ПВХ-окна в режим проветривания, получается, казалось бы, схожий эффект.

Однако противопоставлять эти способы проветривания один другому не следует. В идеале они дополняют друг друга.

Какие же достоинства имеет вентиляционный клапан перед простым проветриванием? Составим небольшой список:

• установка приточных клапанов не портит дизайн комнаты. Оголовок клапана мало заметен и имеет небольшие размеры, что позволяет без проблем спрятать его за занавесками;
• нет необходимости часто открывать форточку. Таким образом увеличивается срок жизни оконной фурнитуры;
• пропускная способность приточного клапана может составлять 60-70 м3/час. Она более высокая, чем режим проветривания у пластиковых стеклопакетов;
• наружный воздух, проходя через фильтр проветривателя, избавляется от примесей и пыли;
• функция регулировки поступления воздуха через клапан позволяет настроить оптимальный воздухообмен;
• участок стены, где смонтирован проветриватель, защищен от промерзания и обладает прекрасной шумоизоляцией;
• клапан полностью автономен и функционирует без участия человека;
• предотвращается появление конденсата. Если устройство расположено рядом с отопительными батареями, температурные колебания в комнате зимой минимальны.

Использование стенового клапана как составной части системы приточной вентиляции имеет ряд негативных моментов, которые стоит отметить:

1. чтобы установить изделие, неизбежно придется делать отверстие в стене, тем самым ослабляя конструкцию;
2. ошибки при проведении монтажа могут спровоцировать частичное промерзание стены зимой;
3. дешевые модели данных изделий, которые не снабжены вентилятором, имеют низкую производительность, порядка 30 м3/час. Этого достаточно всего для одного человека, находящегося в помещении.

Виды и отличия

Еще один вид приточной вентиляции в стену в разрезе

Все приточные клапаны работают по одному принципу, поэтому разница между моделями минимальна, кроме тех, которые предназначены для систем принудительной вентиляции.

По форме можно выделить изделия с круглым (подавляющее большинство) и прямоугольным сечением воздуховода. По комплектации различаются модели с тепло- и шумоизоляцией или без оной. По функционалу выделяют бытовые модели и промышленные.

Они разделяются по двум критериям: наличию возможности усовершенствования путем монтажа дополнительного оборудования и возможности полностью или частично перекрывать воздушный канал.

Особняком выделяется группа клапанов для принудительной вентиляции. Они укомплектованы вентилятором, который может работать в обоих направлениях, направляя воздушный поток в помещение или выводя его наружу.

Кроме того, такие модели оснащены обогревателем и дополнительными фильтрами, а также датчиками влажности и/или температуры воздуха. Это позволяет использовать устройства постоянно, летом и зимой.

Эти системы гораздо более эффективны, чем описанные выше, и могут работать в автоматическом режиме.

Критерии выбора вентиляционного клапана

Более сложный вид приточного клапана с дополнительными функциями (фильтрами и нагревательным элементом).

Перед тем как приобрести стеновой клапан, следует проверить, соответствуют ли его возможности необходимым параметрам для конкретного помещения.

В этом смысле важно оценить пропускную способность устройства. Для жилых комнат норматив по воздухообмену составляет 3 м3/час из расчета на один квадратный метр площади.

Температурный интервал эксплуатации, который указан производителем, должен соответствовать климатическим данным для региона.

Длина пластикового воздушного канала проветривателя выбирается с учетом толщины стены. Важен уровень тепло- и шумоизоляции, который обеспечивает модель, а также способ управления: ручной или автоматический.

Технология монтажа стенового клапана

Монтаж приточного клапана лучше проводить в капитальной стене. Желательно, чтобы наружная часть стены не выходила на оживленную магистраль или завод.

В высотных жилых зданиях внешний выход воздуховода можно делать на балконе.

Определение оптимального места установки

Где правильно размещать приточную вентиляцию в стене

На начальном этапе следует определиться с местом установки.

Клапаны для вентиляции могут устанавливаться в любом месте, однако самыми лучшими являются:

1. место ниже подоконника и выше батареи отопления;
2. рядом с верхом оконной рамы, в 2-2,5 м от пола, но не ближе 30 см от оконного откоса.

В обоих вариантах уличный воздух, попадая в жилое помещение через клапан в стене, успевает немного прогреться, что значительно улучшает микроклимат.

Необходимые инструменты и материалы

Без специального бура будет сложно обойтись

После того как подходящее место для установки клапана в стену определено, подготавливаются инструменты и материалы, необходимые для работы. Для разметки будут нужны рулетка, карандаш и обычный уровень.

Кроме того, понадобится ножовка, отвертка, монтажный нож, очки для лица, которые защищают глаза при сверлении, и респиратор.

Для герметизации отверстий нужно подготовить баллон с монтажной пеной, цементный раствор или штукатурную смесь.

Последовательность выполнения работ

Порядок монтажа: инструкция от производителя

Установка приточного клапана в стене начинается с разметки положения будущего отверстия для воздухопровода. Диаметр его должен быть на 1 см больше диаметра воздушного канала.

Стену следует подготовить: в помещении – очистить участок от обоев, снаружи – на время снять облицовочную панель со стены (если она есть).

Бурение отверстия осуществляется с пологим наклоном в сторону улицы, чтобы атмосферные осадки не попадали внутрь. Получившаяся скважина очищается от пыли и мусора при помощи пылесоса.

В отверстие заделывается утеплитель, затем пластиковый воздуховод. Снаружи он защищается прочной вентиляционной решеткой. Изнутри комнаты осуществляется монтаж оголовка согласно инструкции по установке.

Обслуживание вентиляционного клапана

Обслуживание стеновых клапанов приточной вентиляции не представляет трудности.

Достаточно снять фильтр и теплоизолирующий элемент и промыть их в мыльной воде, затем хорошо просушить.

Воздуховод очищается от мусора и пыли при помощи пылесоса. Операцию нужно проводить дважды в год, если это большой город, и раз в год в менее загрязненных населенных пунктах.

Итоги и выводы

Клапан приточной вентиляции является полезным устройством, которое способствует эффективной работе всей вентиляционной системы.

В данной статье достаточно подробно освещены особенности, связанные с функционированием стеновых клапанов, которые работают по схеме естественной вентиляции.

Надо отметить, что, помимо готовых образцов, которые можно купить, такие изделия нетрудно сконструировать самостоятельно и установить у себя дома.

Более подробного рассмотрения заслуживают технологичные клапаны для принудительной вентиляции, которые становятся все более распространенными и доступными.

КИВ-125. Как установить клапан приточной вентиляции в стену

Содержание

• 1 Назначение стенового приточного клапана
• 2 Что такое стеновой клапан вентиляции
• 3 Устройство КИВ – 125
• 4 Управление КИВ – 125
• 5 Плюсы и минусы применения
• 6 Модификации КИВ – 125
• 7 Преимущества КИВ – 125 перед аналогами
• 8 Обслуживание КИВ – 125
• 9 Этапы монтажа КИВ-125
• 10 Выводы

Назначение стенового приточного клапана

Эффективное устройство для обеспечения комфортного микроклимата в помещении, стеновой клапан КИВ – 125,

• избавляет от духоты в помещении
• предотвращает повышенную влажность
• снабжает помещение свежим воздухом в постоянном режиме.

При этом устройство имеет достаточно простую конструкцию, монтируется в удобном месте и не требовательно к специальному обслуживании.
Простота управления и эффективность в эксплуатации сделали данный клапан одним из самых востребованных.

Что такое стеновой клапан вентиляции

Одной из принципиальных особенностей инверсионной работы a href=»/ventilyatsia/klapany/klapan-kiv125-1000mm»>КИВ – 125, является обязательное наличие вытяжной вентиляции, для удаления использованного воздуха. В основе клапана лежит пластиковая труба, которая через технологическое отверстие в стене сообщается с наружной атмосферой. Циркуляция воздушных масс происходит из- за разницы давления внутри помещения и снаружи.
При отсутствии вентиляционных ходов, устройство работать не сможет работать достаточно эффективно.

Устройство КИВ – 125

Как видно на фото основными составляющими стенового клапана являются

1. Решетка, устанавливаемая со стороны улицы, состоящая из литого алюминия и защитной сетки;
2. Пластиковый трубопровод, имеющий изоляционный материал;
3. Оголовок внутренний разборный;

Что дает подобная конструкция? Благодаря специальной изоляции в систему не проникают посторонние звуки, а так же нежелательные колебания внешних температур. Пластиковая оболочка препятствует проникновению в систему посторонней влаги, является нейтральной к химическим реакциям и агрессивной среде.
Длина изоляционного материала несколько короче длины самой трубки для удобного соединения с решеткой и оголовком.
Оголовок монтируется изнутри помещения, имеет фильтр для очистки воздуха от пыли и других частиц, а так же регулируемую заслонку, благодаря которой можно контролировать поступление воздушных масс или полного закрытия клапана.

Управление КИВ – 125

Управлять клапаном КИВ – 125, можно специальным диском, расположенным в центре корпуса, либо петлей спущенной вниз. Управление петлей удобно, когда клапан расположен на значительной высоте и до него невозможно дотянуться с высоты человеческого роста.
Крышка оголовка имеет шкалу с обозначениями степени открытия заслонки. Управление клапаном схоже с управлением жалюзи.

Плюсы и минусы применения

Основное преимущество данного клапана заключается в комфортном проветривании помещения, без необходимости открывать форточку. В современных пластиковых окнах, как правило, открывается на определенный угол целая створка окна, что создает явления сквозняка и приносит ряд нежелательных факторов:

• Слишком большой поток воздуха;
• Невозможно контролировать поступление свежего воздуха;
• Образование сквозняков;
• Резкая перемена температуры в помещении;

Клапан КИВ – 125, полностью устраняет данные проблемы, позволяя контролировать микроклимат в помещении, и обеспечивает стабильный приток свежего воздуха, одновременно с отведением влажных паров и духоты. Таким образом, в помещении всегда будет одинаковая температура, чистый воздух без сквозняков.

Модификации КИВ – 125

Устройство производится в нескольких вариантах. Различаются они в основном длиной и диаметром трубопровода.
Некоторые характеристики клапана по модификациям:

Диаметры внешний и внутренний – 133\110;
Рабочая трубка длина – 40 – 100 см.
Средний приток воздуха около 20 метров кубических в час;

Клапан допускает нормальную работоспособность до температуры -39 градусов Цельсия.

Стоимость финского производства значительно выше, чем китайского. В качестве минусов можно назвать необходимость проделывания дополнительного отверстия в стене и необходимость чистки защитной решетки.

Преимущества КИВ – 125 перед аналогами

Сейчас существует несколько аналогичных систем, но КИВ – 125, имеет определенные преимущества перед ними:

• Наличие механизма регулировки воздушного потока;
• Совершенно автономная конструкция, не требует дополнительной энергии;
• Не создает шума;
• Подает только необходимое количество воздуха;
• Имеет специальные фильтры;

Так же к минусам можно отнести наличие дополнительного вентилятора приточного, это особенно сильно сказывается летом, когда разница температур минимальна. Решается данная проблема установкой дополнительного вентилятора.
Оригинальным производителем является финская компания, но высокий спрос на рынке климатических систем привели к налаживанию производств в России и Китае, встречаются модификации итальянского производства.

Обслуживание КИВ – 125

Производители рекомендуют два раза за год, разбирать оголовок и очищать фильтрационный элемент от пыли. Чтобы очистить внутренний диаметр трубы можно воспользоваться пылесосом. С наружной стороны необходимо периодически убирать тополиный пух, листву, прочий мусор налипший на решетку. Если не выполнять эти простые правила, поступление воздуха будет затруднено и качество может снизиться. Если жильцы уезжают на длительное время, можно удалить специальные заглушки в полностью перекрытой заслонке, это создаст условия для слабого проветривания, во избежание застоя воздуха в помещении.

Этапы монтажа КИВ-125

Устанавливают в стену клапан КИВ – 125 поэтапно:

Надо подобрать место размещения;
Высверливается отверстие соответствующего диаметра;
Подгоняют воздуховод, обрезая трубу под размер стены;
Устанавливают изоляцию;
Монтируют трубу в стеновое отверстие;
Со стороны улицы, при помощи болтового соединения фиксируют решетку;
С внутренней стороны шурупами прикручивают оголовок;

При монтаже КИВ – 125 в районе окна, расстояние до откоса должно быть не менее 30 см. При этом оголовок окажется за шторой и соответственно скорость циркуляции немного снизится. Иногда монтируют устройство над батареей, но это имеет ряд недостатков. Желательное размещение на высоте порядка 2-ух метров. При правильном расположение, эффективность работы клапана будет высокой и обслуживание удобным.

Выводы

Данный клапан можно устанавливать в помещениях, где необходим постоянный обмен воздуха – ванная, кухня, офисное помещение, производство с выбросами влаги и других веществ в воздух.

Приточный вентиляционный клапан в стену: особенности обустройства © Геостарт

Рубрика: Вентиляция и кондиционирование

Приточный вентиляционный клапан в стену: особенности обустройства

В стремлении защитить дом от холода, шума, пыли и прочих негативных внешних воздействий человек герметизирует строительные конструкции. Наряду с усовершенствованием изоляционных характеристик снижается качество вентиляции – поступление чистого воздуха сокращается.

Проблему можно решить разными способами. Один из наиболее доступных и действенных методов – устроить приточный клапан в стене, обеспечив необходимый приток свежего воздуха. В этом материале мы расскажем о необходимости установки этого устройства, взвесим все «за» и «против», а также раскроем секреты монтажа стенового приточного клапана.

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.

Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.

Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.

В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других способах обустройства приточной вентиляции.

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Конструкция и принцип работы

Конструкция клапана приточной вентиляции довольно примитивна. Прибор состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр.

Модели разных производителей внешне могут выглядеть по-разному. Некоторые «приточники» оснащаются дополнительными элементами и функционалом. Например: температурным датчиком, регулировкой влажности, вентилятором, системой дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

Воздуховод. По трубе воздушные массы поступают снаружи в помещение. Диаметр воздуховода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.

Вентиляционная решетка. Размещается с внешней стороны стены и предназначается для защиты внутренних элементов прибора от мелких животных, попадания осадков и мусора. Оптимальный материал изготовления – алюминий. В некоторых моделях предусмотрена антимоскитная вставка из полимерных нитей.

Тепло-шумоизоляционная вставка. Проходит через весь воздуховод и предохраняет стену от промерзания, обеспечивая снижение уличного шума.

Фильтрующий элемент. Очищает поступающий воздух от пыли.

Декоративная крышка. Устанавливается с внутренней стороны стены. Пластиковый оголовок снабжается ручкой для регулировки воздушного потока.

Многие производители оборудуют клапан уплотнительным кольцом с заслонкой. Обе детали размещаются с внутренней стороны стены и сдерживают порывы ветра.

С помощью проветривателя можно управлять воздухообменом, принудительно нагнетая или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняки не возникают

Система функционирует по простому принципу. Воздух, проходя через решетку и фильтр, очищается, перемещается по тепло-шумоизоляционному каналу и немного прогревается. В ограниченном пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем сквозь технологические отверстия – вовнутрь помещения.

Вентиляция может осуществляться непрерывно при закрытых окнах. При этом помещение охлаждаться не будет. Если в помещении установлены пластиковые окна, то возможно стоит рассмотреть вариант установки приточного клапана на окно .

Однако для нормальной циркуляции воздуха должны выполняться следующие условия:

• наличие исправной вытяжки;
• движение воздушных масс даже при закрытых дверях внутри помещения – надо предусмотреть зазор между полом и дверью в 1,5 см или обустроить вентиляционные решетки.

Работу вытяжки можно проверить экспериментальным путем. Открыть форточку и поднести к решетке тонкую бумагу. При хорошей тяге лист притянется к вентиляционному каналу.

Если лист не удерживается на решетке, значит вентиляция нуждается в чистке. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получится

Аргументы «за» и «против»

Стеновой приточный клапан, как и любой другой прибор, обладает несомненными достоинствами и недостатками.

Аргументы в пользу проветривателя:

Снижается частота открывания/закрывания окна. Это продлевает срок службы оконной фурнитуры и экономит время.

Мощность вентиляционных клапанов, установленных в стене, превышает производительность оконных «приточников» и может достигать 60-70 куб.м/ч.

Устройство частично устраняет загрязнения и фильтрует уличный воздух.

Возможность регулирования воздушного потока исходя из сезона и потребности конкретного дома.

Прибор имеет компактные размеры – внутренняя коробка практически незаметна на стене, ее можно спрятать за шторой.

По сравнению с обычным проветриванием через окно, работа стенового клапана не сопровождается теплопотерями.

Приточное устройство повышает эффективность вытяжки – влажный отработанный воздух удаляется быстрее.

Функционирование системы осуществляется автономно – клапан работает за счет разниц давлений на улице и в помещении.

Вентиляционный клапан стоит относительно недорого. При желании простейшую модель прибора получиться изготовить из доступных материалов своими руками

Отрицательные моменты использования приточного оборудования:

• необходимость проделывания в стене сквозного отверстия – целостность конструкции некоторым образом нарушается;
• несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
• при сильных морозах приточная вентиляция может привести к понижению температуры внутри помещения.

Некоторые отказываются от установки стенового клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффектного проветривания фильтр устройства следует регулярно очищать от скопившегося мусора.

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

• производительность устройства;
• допустимую температуру эксплуатации;
• длину и диаметр воздуховода;
• способ управления;
• уровень шумоизоляции;
• компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилой зоны норматив воздухообмена составляет 3 куб. м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим уровень влажности в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель . На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование. Важно правильно выбрать место монтажа и соблюдать алгоритм действий.

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

Монтаж предпочтительно осуществлять в несущей стене.

В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.

Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

• между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
• вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

• стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
• промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
• монтажная пена;
• штукатурная смесь;
• строительный нож;
• фигурная отвертка;
• инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан процесс монтажа приточного стенового клапана.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Обслуживание вентиляционного клапана

Приточное устройство необходимо регулярно чистить. В условиях мегаполиса выполнять чистку внутренних элементов необходимо дважды в год – пыль, мелкие частицы грязи и копоть от автомобильных газов оседают на фильтре прибора.

Очищать клапан лучше в теплую безветренную погоду, чтобы через отверстие в стене не задувал холодный воздух. Необходимо снять крышку с внутренней стороны прибора, извлечь фильтрующий элемент и шумоизоляцию.

Если фильтр и шумобарьер изготовлены из синтетики, то их достаточно промыть в мыльной воде, высушить и установить обратно

Канал воздуховода тоже нуждается в очистке – его надо пропылесосить.  Если приточник установлен на первом или цокольном этаже, то можно снять защитную решетку со стороны улицы и выдуть мусор наружу пылесосом.

Пошаговая инструкция по монтажу вентканала «Домвент»:

Для врезки «приточника» в стену придется распилить наружную стену дома. При всей трудоемкости поставленная задача технически проста. Имея в наличии инструмент для бурения, владелец квартиры или дома сможет установить клапан самостоятельно.

автор Кузьмина София

Кухня и ванная: Вентиляция с клапанами притока воздуха

Сантехники ненавидят проделывать отверстия в крышах для вентиляционных труб: моя левая лодыжка в основном из нержавеющей стали, потому что я вырезал слишком много отверстий. Вентиляционные линии также доставляют неудобства внутри дома, проходя горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам — и требуя отверстий — на всем пути. Мало того, что все эти отверстия могут нарушить структурную целостность каркаса, они могут создать потенциальные пути для огня. Но вентиляционные отверстия требуются по коду по причине. Когда жидкости стекают по дренажной линии меньшего диаметра и полностью заполняют ее, воздух в дренажной линии выталкивается вперед потока воды (при условии отсутствия вентиляционных отверстий), создавая положительное давление перед водяной пробкой и отрицательное давление позади. Это отрицательное давление может создать достаточное всасывание, чтобы откачивать воду из сифона для раковины, позволяя канализационным газам проникать в дом через уже пустой сифон. И водосточная труба не должна быть полностью заполнена проточной водой, чтобы вытащить ловушки насухо. Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, текущая по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.

Несколько способов вентиляции

Отдельные вентиляционные отверстия, расположенные в нескольких футах от каждой ловушки, противодействуют проблемам с давлением, позволяя наружному воздуху попадать в дренажную линию. Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно — например, когда длинное окно находится за кухонной мойкой, или когда приспособление находится под конструктивной балкой, которую нельзя просверлить, или когда кухонная раковина или туалетный столик расположены на острове.

У строительных инспекторов всегда есть решение: обнажить вентиляционную линию, переместить раковину, передвинуть окно или изменить обрамление. Также возможно проектирование сложного, трудоемкого дренажа/

система вентиляции возле светильника для компенсации, как это иногда делается для кухонного острова. Но, безусловно, самым простым решением является установка впускного клапана или AAV. Эти маленькие чудотворцы делают традиционные вентиляционные линии почти устаревшими.

Вентиляционные клапаны можно использовать везде, где использование традиционных вентиляционных отверстий проблематично, или просто для облегчения установки арматуры во время реконструкции. Доступные в различных размерах, AAV могут использоваться для вентиляции отдельных светильников, ответвлений и вентиляционных труб, но они не устраняют необходимость хотя бы в одном вентиляционном отверстии для наружного воздуха.

AAV не новы. Система подачи воздуха Studor, разработанная в Европе еще в 70-х годах, была представлена ​​в США в 1988 году. Теперь AAV разрешены практически всеми национальными строительными нормами, включая санитарные коды SBCCI, BOCA, IRC и IPC. В соответствии с IPC AAV перечислены для установки в разделе 917; к западу от реки Миссисипи они подпадают под действие Раздела 301.2 UPC. Хотя я уже несколько лет устанавливаю AAV от Studor без единого сбоя, Oatey (800/321-9532, www.oatey.com) и другие производители также предлагают их.

AAV — это просто управляемый силой тяжести односторонний воздушный клапан, который позволяет свежему воздуху поступать в дренажную систему, не выпуская канализационный воздух. Возможно, вы видели AAV раньше и не знали об этом. Если вы когда-нибудь спотыкались о белый предмет в форме гриба на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, то, вероятно, это был клапан подачи воздуха. AAV стоят около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.

Не путайте AAV с более мелкими и дешевыми механическими вентиляционными отверстиями. Иногда называемые «мошенниками», эти трубчатые подпружиненные вентиляционные отверстия за 5 долларов рассчитаны только на 1/2 DFU (блок дренажной арматуры) и не разрешены большинством строительных норм и правил. Чтобы отличить эти два устройства, ищите протокол тестирования — ANSI/ASSE 1051 или ASSE 1050 и, возможно, NSF 14 — на корпусе AAV. Вы также увидите на упаковке штампы утверждения кодовой организации (например, SBCCI).

Доступные в различных размерах, AAV могут использоваться для вентиляции отдельного прибора, всего ответвления или всего стека вентиляционных отверстий. Существуют специальные AAV, рассчитанные на использование на открытом воздухе и в химических средах, и даже комбинированные сборки ловушки/AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вы, вероятно, можете купить его, но если вы находитесь в зоне, регулируемой кодексами, инспектор не будет знать, что делать. этого и не пройдет).

Простая установка

AAV дают вам множество вариантов вентиляции, хотя и существуют некоторые ограничения. Например, вы можете установить отдельный AAV на каждый прибор и AAV большего размера на стек на чердаке — и, если есть хотя бы один обычный вентиляционный выход на улицу, все готово. Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, поэтому он не может быть запечатан внутри стены. Но при наличии воздуха и доступа — скажем, через съемную жалюзийную панель или экранное покрытие — его можно установить и там. AAV должны быть установлены вертикально (не более 15 градусов от отвеса), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке AAV необходимо установить не менее чем на 6 дюймов над изоляцией.

AAV можно монтировать в стену, но он должен быть доступен и иметь бесперебойную подачу воздуха (его нельзя заглублять в изоляцию). Некоторые производители предлагают для этой цели специальные ящики, хотя их легко можно построить на месте.

Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии за сифоном. Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее непосредственно за стояком. Это отбрасывает ловушку в сторону, освобождая место для тройника непосредственно перед тем, как он ударится о заднюю стенку.

Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с приклеенной ступицей с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты. (Никогда не используйте пасту, так как химические вещества в некоторых пастах могут разрушить резьбу. ) AAV могут соединяться с ПВХ или АБС, но с резьбой вам не нужно подходить к разным пластикам: они могут ввинчиваться в белый ПВХ, черный АБС, чугун. , сталь или даже медь. Studor’s Mini-Vent — тот, который я использую чаще всего — рассчитан на вентиляционное отверстие до 2 дюймов и поставляется с переходным соединителем 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.

Для добавления одного или двух светильников во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов. Просто установите AAV — у вас не возникнет проблем с добавлением AAV вместе с приспособлением.

Во многих случаях проще вставить AAV между сифоном и водосточной трубой, чем использовать традиционную вентиляцию. Выполнение соединения с помощью нескольких стандартных фитингов или предварительно собранного узла. При установке уплотнительная мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой он подключается.

Если вы делаете дом целиком, вы не хотите перегружать отдельный AAV, устанавливая на него слишком много светильников (рис. 4). Просто следуйте рекомендациям AAV. Например, Studor Mini-Vent может выпускать три DFU на 1 1/2-дюймовой линии (это максимальное количество DFU, разрешенное для этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU на линии 2 дюйма). DFU, разрешенные кодом на этой горизонтальной ветви). Обратитесь к таблице DFU — таблицам 709.1 и 710.1(2) в Международном сантехническом кодексе или их эквиваленту в UPC — чтобы узнать, какие приспособления соответствуют этим номерам. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.

Дренажные приспособления для светильников и групп

Тип фиксации

Автоматическая стиральная машина (жилой)

ВСЕГО ГРУППА (Water Slocet, Bidet, Lav, Bathtub Or Sware или Swareb или Swachtub Or Swartub Or Swear или Swachtub Or Swear или Swachtub Or Swartub Or Swartub Or Swack или Swachtub Or Swack или Swachtub). или гидромассажная ванна

Биде

Kitchen sink

Laundry tray

Lav

Shower

Water closet (residential)

Floor drain

Посудомоечная машина

Максимальное количество DFU, разрешенное для горизонтальных стоков и вертикальных стоек

Drain Pipe Size (in inches)

1 1/2

AAV могут вентилировать более одного прибора, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют. Емкость AAV варьируется от 6 до 500 DFU.

Чтобы выпустить воздух из стиральной машины с AAV, я протягиваю 1 1/2-дюймовую трубу вверх от тройника, расположенного примерно в 4 дюймах позади 2-дюймового сифона, заканчивая его в стиральной машине. Вот где я устанавливаю AAV; одна коробка делает все. Однако помните, что горизонтальная труба, в которую сбрасывается ловушка, должна быть не менее 3 дюймов в диаметре.

Небольшой AAV легко помещается в ящик для белья и является хорошим выбором для вентиляции стиральной машины. Этот соединяется с 2-дюймовой ловушкой, которая впадает в 3-дюймовую ветку.

Рекс Колдуэлл — мастер-сантехник в Роки-Маунт, Вирджиния; частый участник JLC; и автор нескольких книг, в том числе «Электропроводка дома».

Настенная коробка для клапана подачи воздуха Oatey® Sure Vent®

Настенная коробка клапана подачи воздуха Oatey® Sure Vent®

Настенная коробка для клапана подачи воздуха Oatey® Sure Vent®

Комплект коробки Oatey®

Настенная коробка клапана подачи воздуха Oatey® Sure Vent® предназначена для использования с клапанами подачи воздуха, требующими скрытой установки.

СКП: 038753392608
Деталь №: 39260

Технические ресурсы (4)

Подача

Часто задаваемые вопросы

Зеленый лист LEED

Продать лист

Основные характеристики

• Новый, меньший размер: 4-1/2″ x 5-3/4″
• Конструкция из ударопрочного полистирола
• Вмещает 6 или 20 DFU AAV с адаптерами 1-1/2″ или 2″
• СКП внесен в список

Технические характеристики

Марка:	Оати
Цвет:	Белый
Материал:	Ударопрочный полистирол
Масса:	0,6 фунта

Связанные ресурсы

---

Да. Любой AAV может работать со сбоями или работать неправильно, потому что это механическое устройство. Признаками того, что Sure-Vent не работает должным образом, являются неприятные запахи. Если вы чувствуете неприятный запах (запах канализации) рядом с сантехническим прибором, в котором установлен Sure-Vent, это означает, что Sure-Vent не закрывается должным образом, чтобы создать надежное уплотнение, и его следует заменить. Некоторые люди связывают медленные сливы с неправильной работой Sure-Vent. Проблема не в Sure-Vent, медленный слив связан с частичной закупоркой самого дренажа. Частично заблокированный слив будет заполняться водой, когда прибор будет сливать воду, а Sure-Vent распознает положительное давление от ограничения и останется в закрытом положении, чтобы остановить обратный поток из Sure-Vent. В этом случае вам следует прочистить канализацию.

Да, с исключениями. Всегда проверяйте у местных строительных властей, чтобы убедиться, что это приложение одобрено в вашем муниципалитете, прежде чем пытаться установить эту установку. Мы также рекомендуем вам проконсультироваться с производителем насоса перед завершением этой установки. Помните, что вам также необходимо вентилировать любое приспособление или группу приспособлений, перед установкой проконсультируйтесь с местным строительным служащим, чтобы убедиться, что ваша водопроводная система спроектирована правильно. Если они не вентилируются должным образом, стоки не будут течь должным образом. После подтверждения того, что все вовлеченные стороны одобряют эту заявку, вы можете связаться с нашим отделом обслуживания клиентов, и они будут рады отправить чертеж, объясняющий заявку.

AAV = Клапан подачи воздуха.

Просмотреть больше

Блог Oatey

Как установить клапан подачи воздуха

---

Воздушный впускной клапан (AAV), который вы также можете услышать как Studor Vent, Studor AAV или Mini Vent, представляет собой односторонний механический клапан, который устанавливается локально на месте. ..

3 вещи, которые вы должны знать о клапанах подачи воздуха

---

ПОНИМАНИЕ СИСТЕМ СЛИВА-ВЕНТИЛЯЦИИ Сантехнические системы Drain-Waste-Vent, известные как DWV, состоят из дренажных труб, обеспечивающих сеть для отвода стоков, а также вентиляционных па…

Подробнее

Есть вопрос? Спроси Оти!

Настенная коробка для клапана подачи воздуха Oatey® Sure Vent®

Настенная коробка для клапана подачи воздуха Oatey® Sure Vent®

Предыдущий Следующий

Похоже, вы используете неподдерживаемый браузер.

Если вы в настоящее время используете Internet Explorer, мы рекомендуем вам переключиться на Edge или другой поддерживаемый браузер, чтобы насладиться лучшим опытом, который может предложить Oatey.com.

Узнать больше

OK

Как установить AAV (клапан подачи воздуха) для раковины

Простое решение для раковин без внешних вентиляционных отверстий

По

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, а также обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 04.04.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших профсоюзных строительных компаний Нью-Йорка.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Вытяжка – необходимая часть сливной системы для любого сантехнического прибора. Его назначение – выравнивание давления в трубах и предотвращение образования вакуума при опорожнении прибора. Без вентиляции отрицательное давление, вызванное потоком сливаемой воды, потенциально может высосать воду из дренажной ловушки и позволить канализационным газам попасть в дом. Вентиляционные отверстия позволяют воздуху попадать в дренажные трубы, чтобы обеспечить правильный сток. В некоторых случаях, тем не менее, может быть сложно обеспечить надлежащую вентиляцию дренажа традиционным способом — с трубой, которая соединяется непосредственно с подачей наружного воздуха.

Как работает традиционная вентиляционная линия

В большинстве домов сливная линия для каждой раковины уходит горизонтально обратно в стену, где она входит в сантехнический тройник. Один выход на тройнике выходит вниз в вертикальную дренажную линию, а другой выходит вверх в вентиляционную систему, которая открыта для наружного воздуха. Это воздействие свежего воздуха высвобождает канализационные газы и позволяет свежему воздуху попадать в систему, что способствует быстрому сливу воды.

Тем не менее, иногда бывает трудно подключить сливы арматуры непосредственно к внешней вентиляционной трубе. Например, в мобильных домах может вообще не быть внешних вентиляционных отверстий. А в домах с островными раковинами без каких-либо шкафов над островом может быть сложно найти путь для соединения стока раковины с внешним вентиляционным отверстием. В этих случаях требуется альтернативный метод выравнивания давления воздуха. Здесь на помощь приходит AAV.

Как работает клапан подачи воздуха (AAV)

Клапан подачи воздуха (AAV), иногда называемый автоматическим вентиляционным клапаном , представляет собой устройство, прикрепленное к дренажной линии приспособления. Он имеет механизм, который открывается, чтобы впустить комнатный воздух в слив под действием отрицательного давления, вызванного протеканием воды через слив. После того, как это отрицательное давление рассеялось, вода в дренажном бачке не может быть слита. Как только вода перестает течь и заканчивается отрицательное давление, устройство AAV автоматически закрывается, чтобы предотвратить попадание канализационных газов в помещение.

Совет

Правила использования AAV сильно различаются от штата к штату. Хотя тенденция, по-видимому, направлена ​​на постепенное внедрение этих устройств, строительные нормы и правила некоторых штатов по-прежнему не разрешают использование клапанов подачи воздуха в качестве замены традиционных прямых вентиляционных отверстий. Другие штаты ограничивают количество AAV, которые может использовать один дом. Всегда консультируйтесь с местным отделом строительной инспекции, чтобы узнать, какие стратегии вентиляции разрешены.

Когда устанавливать AAV

Там, где это разрешено нормами, AAV можно использовать с любым типом раковины или приспособления. Некоторые стоки подскажут, что AAV необходим. Например, раковина, которая громко булькает, или очень медленно сливает воду, хотя проблем с засорением нет, может быть причиной отрицательного давления воздуха в линиях. Добавление AAV часто решает эти проблемы. Особенно там, где нет прямого подключения к вентиляционной системе, как это часто бывает в ситуациях с раковиной, установка AAV может улучшить функцию слива. Если в дренаже уже есть AAV, такие симптомы могут указывать на необходимость замены клапана.

Прежде чем начать

Установка AAV для вентиляции раковины довольно проста, независимо от того, заменяете ли вы старую существующую вентиляцию или устанавливаете ее впервые. В основном это включает подключение к существующей конфигурации дренажной ловушки для установки AAV через новый санитарный тройник и короткую удлинительную трубу, направленную вверх. Хотя во время ремонтных работ можно установить AAV, спрятанный внутри стен, чаще всего их устанавливают прямо под тумбой под раковину в качестве приспособления трубы, соединяющей сливной сифон с ответвлением водостока.

Каждая раковина и каждая конфигурация слива немного отличаются, поэтому вы должны быть готовы к адаптации при установке AAV. Как известно каждому домашнему сантехнику, нередко требуются дополнительные переходники и другие детали в соответствии с уникальными обстоятельствами.

Оборудование/инструменты

• Клещи для блокировки каналов
• Ведро
• Рулетка
• Резак для труб ПВХ или ножовка
• Маркер

Материалы

• Клапан подачи воздуха
• Санитарный тройник
• ПВХ труба
• грунтовка ПВХ
• растворяющий клей ПВХ
• Лента для герметизации труб
• Дополнительные фитинги из ПВХ (при необходимости)
• Новый сливной бачок (при необходимости)

Ель / Кевин Норрис

1. Удаление сливной ловушки

   С помощью пассатижей ослабьте накидные гайки, удерживающие сливной сифон, затем отсоедините и снимите колено сифона и рычаг сифона с хвостовика раковины и ответвления слива. Это даст вам достаточно места для комфортной работы. Ведро пригодится для сбора воды в сифон, когда вы его удаляете.

   Ель / Кевин Норрис

2. План расположения

   Спланируйте расположение компонентов сифона, нового санитарного тройника, удлинителя трубы и клапана подачи воздуха таким образом, чтобы весь узел мог поместиться под раковиной. При этом потребуется отрезать отрезки трубы из ПВХ, а также может потребоваться укорачивание рычага ловушки. Цель состоит в том, чтобы добавить санитарный тройник в существующую конфигурацию, чтобы можно было вставить вертикальный удлинитель трубы для присоединения AAV. Требуются тщательные измерения. Для правильной работы нижний край AAV должен быть не менее чем на 4 дюйма выше верхней части дренажной ловушки.

   Наконечник

   Если это разрешено местными нормами, автоматический воздухоотводчик должен быть установлен над краем светильника на уровне залива. Этот тип установки не всегда удобен в ситуациях, когда стены закрыты.

   Это хорошая идея, чтобы оставить как можно больше места под раковиной, удерживая AAV и удлинительную трубу сзади, а также следя за тем, чтобы они все еще были доступны, если вы удалите сифон. Планируйте разместить AAV как можно выше под раковиной, оставив его доступным для обслуживания в будущем.

   Ель / Кевин Норрис

3. Пробная установка деталей

   Отрежьте все необходимые удлинители труб, затем соедините все компоненты вместе (без клея), включая сливной сифон и рычаг сифона. Расположите всю сборку под раковиной, поместив изгиб сливного сифона на хвостовик раковины, а рычаг сифона вставьте в новый сантехнический тройник.

   Как только вы убедитесь, что сборка подходит правильно, используйте маркер, чтобы сделать установочные метки на трубах и фитингах. Это поможет вам быстро правильно выровнять детали, когда вы будете склеивать их растворителем.

   Ель / Кевин Норрис

4. Установите сборку AAV

   Разберите сборку, затем начните соединять все склеенные соединения. Обычно это санитарный тройник, вертикальная удлинительная труба и любые удлинители или соединители, которые используются для присоединения к ответвлению водостока. Загрунтуйте концы удлинителей труб и внутренние поверхности втулок фитингов, затем нанесите клей-растворитель и соедините отрезки труб с фитингами.

   Прикрепите клапан подачи воздуха к верхней части вертикальной удлинительной трубы, идущей от санитарного тройника. Стиль прикрепления зависит от AAV; большинство из них поставляются с резьбовым адаптером, который сначала приклеивается растворителем к вертикальной удлинительной трубе, а затем в этот адаптер ввинчивается AAV. Оберните трубную ленту вокруг наружной резьбы AAV перед тем, как ввинтить его в гнездо на переходнике трубы.

   Ель / Кевин Норрис

5. Прикрепите сливную ловушку

   Сливной сифон теперь устанавливается на место обычным образом, но вместо того, чтобы рычаг сифона вставлялся непосредственно в отверстие ответвления слива, теперь он вставляется в санитарный тройник, где установлен AAV. Может потребоваться некоторая форма переходного фитинга, чтобы рычаг сифона подходил к санитарному тройнику.

   Присоедините рычаг ловушки к изгибу ловушки, но в этом месте оставьте накидную гайку незатянутой. Наденьте изгиб сифона на патрубок слива раковины и вставьте рычаг сифона в сантехнический тройник. Когда детали правильно выровнены, затяните все накидные гайки с помощью пассатижей.

   Наполните раковину, затем слейте ее, наблюдая за арматурой из-под раковины и ища утечки. При необходимости подтяните все негерметичные шлицевые соединения плоскогубцами.

   Ель / Кевин Норрис

Когда необходимо использовать вентиляцию Studor? –

28 февраля 2021 г. Вытяжной колпак

Вентиляционный клапан Studor представляет собой впускной клапан (AAV). Вентиляционные отверстия Studor используются, когда дренажная линия и вентиляция не подключены к туалетам. Метан поднимается по канализационной линии по всем дренажным линиям, но выходит наружу, чтобы удерживать любое повышение давления в трубе. Подобно выливанию газа из бензобака, для замены жидкости при заливке требуется воздух. Вентиляционный клапан Studor позволяет всасывать этот воздух в трубу во время подачи воды, но не позволяет выходить канализационным газам. Код определяет размер трубы, а также расход воды. Следовательно, в туалетах не допускаются вентиляционные отверстия, потому что для поддержания потока воды требуется больше воздуха, когда в туалет добавляется больше отходов. Используйте Studor для замены вентиляционных отверстий раковины. Несколько раковин подключены к той же вентиляционной трубе, что и туалет.

Как это работает

Если бы у нас не было метода вентиляции, то у вас были бы сливы унитаза и шумная раковина. Слив сточных вод может привести к открытию клапана. Когда он открывается, воздух может попасть в водопроводную систему. Чтобы лучше понять его работу, вам следует посмотреть видеоролики на YouTube, чтобы увидеть, как он работает в действительности.

The Pros

Вентиляционный клапан Studor позволяет значительно сократить количество вентиляционных материалов, необходимых в водопроводной системе. Они обеспечивают большую гибкость в расположении сантехнических приборов, сокращая долгосрочное обслуживание крыши. Если у нас нет дыры в крыше, за крышей легче ухаживать. Вентиляционные клапаны Studer эффективно используются в Европе уже более двух десятков лет. Однако существуют некоторые ограничения.

Минусы

Некоторые государственные и местные строительные департаменты запрещают вентиляцию Studer. обратитесь в местный AHJ (орган, имеющий юрисдикцию) для получения дополнительной информации. Вентиляционные клапаны Studer сертифицированы как надежные. Однако все механическое может и выйдет из строя. Немногие производители заявляют, что они лучше подходят для 500 000 применений (около 30 лет использования). Американские производители предоставляют гарантию от одного года до пожизненной. Вы должны искать информацию о гарантии. У большинства сантехников его нет.

Примечание. Не следует вмешиваться в работу AAV или красить его распылением. Некоторые сантехники говорят, что канализационные мухи и клопы замечаются на неисправных клапанах притока воздуха. Так что, если вы обнаружите запах канализации под раковиной и вокруг нее или на чердаке, возможно, вас подвела вентиляция.

Когда важно использовать вентиль studor?

Studor — торговая марка. По сути, односторонний клапан для воздуха. Канализационные линии имеют вентиляционную линию, которая в конечном итоге проходит через крышу в какой-то момент, чтобы впускать или выпускать воздух в канализационную линию. Когда вы сливаете большую порцию воды через канализационную линию, если воздух не может свободно входить и выходить, он будет делать то же самое, что вы видите, когда переворачиваете бутылку с водой и даете ей слиться. Если вы медленно наклоните и позволите воздуху входить, в то время как вода выходит, он не будет забиваться. Преимущество клапана впуска воздуха заключается в том, что вам не нужна эта вентиляционная труба. Представьте, что у вас есть кухонные раковины на столешнице острова. Некуда спрятать вентиляционную трубу. Поместив туда клапан для впуска воздуха, он позволит воздуху поступать в линию, чтобы обеспечить эффективный дренаж, но не позволит воздуху выйти. Внутри вентиляционной линии есть воздух, а также канализационный газ. Канализационный газ вообще не имеет приятного запаха. Недостатком является то, что клапан подачи воздуха имеет движущиеся части, поэтому требует программы технического обслуживания и проверки.

Осмотр Studor AAV

1. Studor AAV должен располагаться не менее чем на 4 дюйма выше горизонтального патрубка и вентилируемого дренажа приспособления.
2. AAV STUDOR должны быть доступны. Для установки в стене используйте комбинацию встраиваемой коробки STUDOR и решетки.
3. Расположение клапанов STUDOR AAV должно обеспечивать поступление достаточного количества воздуха в клапан. При размещении в стеновых и чердачных помещениях без вентиляционных отверстий необходимо предусмотреть проем. Допустимо размещение клапана в раковине и туалетном столике.
Вентиляционные клапаны
4. STUDOR должны быть установлены в вертикальном и вертикальном положении. Допускается максимальное отклонение в 15 градусов.
5. Вентиляционное отверстие должно соединяться со сливом вертикально для обеспечения беспрепятственного открытия трубопровода, ведущего к STUDOR AAV.
6. Минимум 1 вентиляционная труба должна быть выведена в открытую атмосферу для каждой дренажной системы здания для сброса избыточного давления, размер этого вентиляционного отверстия не указан, поскольку это единственное вентиляционное отверстие не определяет общее количество агрегата вентиляционной системы. площадь поперечного сечения. При правильной установке впускной клапан в системе эквивалентен открытой вентиляционной трубе, имеющей такую ​​же площадь поперечного сечения, как и любой другой вентиляционный клапан. Такой вентиляционный люк предлагается, но не обязательно, располагать как можно ближе к соединению строительной канализации и строительной канализации.
7. STUDOR AAV, установленные на чердаке, должны располагаться не менее чем на 6 дюймов выше изоляции потолка.
8. Использование Tec-Vent® в камерах возвратного воздуха должно быть разрешено в инженерных дренажных системах, спроектированных профессиональным проектировщиком и одобренных местными властями.
9. Когда горизонтальная ветвь будет подсоединена к стеку, который имеет 4 интервала ветвей от вершины стека, тогда предлагается разгрузочный клапан. Разгрузочный клапан должен располагаться между соединением ответвления с трубой и первым приспособлением, соединяющим ответвление. Рельефный вентиляционный клапан может служить вентиляционным отверстием для светильника. Предохранительный вентиляционный клапан должен соединяться с вентиляционной трубой, вентиляционной трубой и выходить наружу на открытый воздух до тех пор, пока он не будет использоваться вместе с трубой, подключенной к P.A.P.A. устройства и AAV на ветках.
10. На резьбе клапана можно использовать только тефлоновую ленту. Использование грунтовки, растворяющего клея и трубной пасты аннулирует гарантию STUDOR.
Клапаны подачи воздуха
11. можно использовать на жироуловителях, если на них не действует избыточное давление.

Allegheny County, PA Vents and Venting

arrow_back

Статья XIII Вентиляционные отверстия и вентиляция

стрелка_вперед

§ 860-144 Выбор размера вентиляционного трубопровода.

§ 860-145 Материал.

§ 860-146 Защита пломб-ловушек.

§ 860-147 Вентиляционные трубы и вентиляционные трубы.

§ 860-148 Вентиляционные терминалы.

§ 860-149 Степень вентиляции и соединения.

§ 860-150 Вентиляционные отверстия.

§ 860-151 Вентиляционные отверстия для ловушек приспособлений ниже углубления ловушки.

§ 860-152 Требования к вентиляции напольных унитазов и напольных писсуаров.

§ 860-153 Требования к вентиляции для подвесных унитазов с вентильным управлением.

§ 860-154 Требования к вентиляции для трапов в полу и аналогичных соединительных приспособлений на уровне пола.

§ 860-155 Требования к вентиляции для унитазов, трапов в полу, проводников или аналогичных устройств, соединенных на уровне пола, расположенных на одном горизонтальном ответвлении водостока здания.

§ 860-156 Вентиляция контуров и контуров для унитазов и писсуаров на пьедестале (напольного типа с приводом от резервуара, с приводом от клапана, с приводом от настенного резервуара).

§ 860-157 Общие вентиляционные отверстия.

§ 860-158 Разгрузочные или ярмовые вентиляционные отверстия для штабелей с более чем десятью интервалами ответвления.

§ 860-159 Вентиляция отстойников и канализации.

§ 860-160 Вентиляционные отверстия не требуются.

§ 860-144 Выбор размера вентиляционного трубопровода.

А.

Общие.

(1)

Размеры вентиляционных труб определяются по таблице 860-144, на основе длины и присоединенных единиц крепления.

	Стол 860-144 Размер и длина вентиляционных отверстий
	Размер вентиляционной трубы в дюймах	Максимальная развернутая длина в футах		Количество фиксаторов
		Филиал	Основной	Вентилируемая ветвь или главная
	*1 1/4	20 футов	20 футов	2 шт.
	*1 1/2	30 футов	100 футов	10 шт.
	2	40 футов	150 футов	24 шт.
	2 1/2	60 футов	300 футов	40 шт.
	3	80 футов	400 футов	100 шт.
	4	140 футов	700 футов	500 шт.
	5	140 футов	700 футов	1100 шт.
	6	140 футов	700 футов	1900 шт.
	8	200 футов	1000 футов	3600 шт.

	ПРИМЕЧАНИЕ:
	*	Санузлы не допускаются на вентиляционных трубах менее диаметром более 2 дюймов.

(2)

В соответствии с приведенной выше таблицей размеров вентиляционных отверстий для туалетов или писсуаров на пьедестале, единице крепления должно быть присвоено значение, равное восьми. ко всем типам таких приспособлений, будь то смывной бачок или смывной клапан.

B.

Минимальный диаметр вентиляционного трубопровода. Вентиляционная труба не должна быть менее 1 1/4 дюйма в диаметре.

C.

Отдельные вентиляционные отверстия. Диаметр отдельных вентиляционных отверстий зависит от размера вентилируемой ловушки, но не менее следующих размеров:

	Размер вентиляционного отверстия (дюймы)	Размер ловушки (дюймы)
	1 1/4	1 1/4
	1 1/2	от 1 1/2 до 2 1/2
	2	3 и 4
	1/2 их диаметра	5 и более

D.

Предохранительные вентиляционные отверстия. Диаметр выпускного отверстия должен составлять не менее половины диаметра обслуживаемой ветви грунта или отходов, за исключением случаев, предусмотренных в §§ 860-147E и 860-158.

E.

Вентиляционные отверстия контура или контура. Диаметр цепи или петлевые вентиляционные отверстия должны быть основаны на количестве подключенных светильников как определено из таблицы 860-144, «Филиал или главный».

F.

Размер вентиляционных отводов. Отводные вентиляционные отверстия, которые означают включать все части вентиляционной системы, кроме основного вентиляционного отверстия, вентиляционная труба или вентиляционная труба должны иметь размеры в соответствии с ограничения по длине и количеству вентилируемых единиц арматуры в соответствии с в Таблице 860-144, Филиал или Основной, если не указано иное для в этой главе. Длина ответвления вентиляционного отверстия для применения с таблицей 860-144, измеряется от его соединения с самый дальний дренаж приспособления до его соединения с более крупным вентиляционным отверстием, вентиляционной трубой, вентиляционное отверстие дымохода или его терминал на открытом воздухе.

§ 860-145 Материал.

Вентиляционная труба и фитинги для вентиляционной системы должны соответствовать положениям статьи V.

§ 860-146 Защита пломб-ловушек.

Защита пломб-ловушек от сифонирования или обратное давление должно быть обеспечено за счет соответствующего использования грунта или сточные трубы, вентиляционные отверстия, вентиляционные отверстия, задние вентиляционные отверстия, петлевые вентиляционные отверстия, контур или непрерывные вентиляционные отверстия или их комбинация, установленные в соответствии с требованиями настоящей главы, так что ни при каких обстоятельствах ловушка должна подвергаться перепаду давления более одного дюйма воды.

§ 860-147 Вентиляционные трубы и вентиляционные трубы.

A.

Требуется вентиляция дымовой трубы. Каждый грунт или стог отходов должен быть продлен вертикально как дымоход на открытом воздухе над крышей.

B.

Требуется вентиляционная труба. Вспомогательная вентиляционная труба или основная вентиляционное отверстие должно быть установлено с почвой или стогами отходов всякий раз, когда облегчение требуются вентиляционные отверстия, задние вентиляционные отверстия, вентиляционные отверстия контура или другие вентиляционные отверстия в здании из трех и более интервалов ответвления.

C.

Размер и длина вентиляционных труб. Вентиляционные трубы или основные вентиляционные отверстия должны иметь диаметр не менее половины диаметра почвы или мусоросборник, но не менее полутора дюймов в диаметре, и должен быть большего размера в соответствии с ограничениями длины и количество единиц арматуры с вентиляцией, как определено по таблице 860-144, они также не должны быть меньше, чем самая большая вентиляционная ветвь, соединенная с ним. Длина основного или вентиляционного дымохода для применения с Табл. 860-144, общая развернутая длина должна быть следующей:

(1)

От самого нижнего соединения вентиляционной трубы с стог грунта, стог отходов или строительная канализация к терминалу вентиляционная труба, когда она выходит отдельно на открытый воздух.

(2)

От самого нижнего соединения вентиляционной трубы с стог почвы, стог отходов или строительный сток к вентиляционному отверстию дымохода, а также длина вентиляционной трубы и вентиляционной трубы, когда они соединены с одной пристройкой к открытому воздуху.

D.

Соединения снизу и сверху. Все основные вентиляционные отверстия или вентиляционные дымовые трубы должны полностью соединяться в основании с канализацией здания или к основному грунту или канализационной трубе, на уровне или ниже самого нижнего крепления ответвляться. Все вентиляционные трубы или основные вентиляционные отверстия должны иметь неуменьшающуюся форму. размера над крышей, или должны быть повторно соединены с основным грунтом или стог отходов не менее чем на шесть дюймов выше уровня затопления самого высокого подключение светильника с одним удлинителем от соединения через крыша.

E.

Здания с пятью или более ответвлениями выше смещение.

(1)

Смещения более чем на 45° от вертикали в стог грунта или отходов должен вентилироваться путем установки сбросного вентиляционного отверстия. как вертикальное продолжение нижней секции штабеля или как боковое вентиляционное отверстие, соединенное с нижней секцией между смещением и следующего нижнего крепления или горизонтального ответвления.

(2)

Диаметр смещенного предохранительного вентиляционного отверстия должен быть не меньше диаметра основного вентиляционного отверстия, к которому оно соединяется, или диаметра грунта или стога отходов, в зависимости от того, что меньше. (Также см. § 860-138D.)

F.

Вентиляционные коллекторы. Дымоход и вентиляционные трубы могут быть соединены в общий вентиляционный коллектор в верхней части стеков, а затем расширен на открытый воздух как прямое продолжение одного стека. Этот заголовок должен иметь размеры в соответствии с требованиями табл. 860-144, количество блоков, являющееся суммой всех блоков на всех подключенных вентиляционных трубах до него, а развернутая длина представляет собой наибольшую длину жерла от пересечение у основания самого дальнего стека к вентиляционному отверстию терминал под открытым небом.

§ 860-148 Вентиляционные терминалы.

A.

Надстройка над крышами. Удлинение вентиляционных труб через крыша должна заканчиваться не менее чем на 12 дюймов над ней. Где крыша использоваться для любых целей, кроме защиты от атмосферных воздействий, должно быть не менее семи футов над крышей.

B.

Водонепроницаемая планка. Каждый вентиляционный терминал должен быть выполнен водонепроницаемость с крышей за счет надлежащего оплавления.

C.

Вывешивание флага запрещено. Вентиляционные терминалы не должны используемые для установки флагов, телевизионных антенн или аналогичных целей.

D.

Расположение вентиляционного терминала. Ни один вентиляционный терминал не должен располагаться непосредственно под любой дверью, окном или другим вентиляционным открытие здания или соседнего здания, а также любое такое вентиляционный терминал должен находиться в пределах десяти футов по горизонтали от такого отверстия, если только это не менее чем на два фута выше вершины такого отверстия. Вентиляционные терминалы не должен заканчиваться под навесом здания.

E.

Удлинители через стену. Вентиляционные терминалы, проходящие через стену, после одобрения Административным органом должны находиться на расстоянии не менее десяти футов по горизонтали от любой соседней линии здания и заканчиваться вниз. Они должны быть эффективно экранированы и должным образом зашпаклеваны, загерметизированы или иным образом герметизированы в месте прохода через стену и должны соответствовать требованиям Подраздела D.9.0003

Ф.

Расширение снаружи здания. Нет почвы, отходов или вентиляции удлинитель трубы должен проходить или размещаться на внешней стороне стены любого нового здания, но должны быть перенесены внутрь здания.

§ 860-149 Степень вентиляции и соединения.

A.

Вентиляционный класс. Все вентиляционные и отводные вентиляционные трубы должны быть так градуирован и соединен, чтобы стекать обратно в почву или канализационную трубу по гравитации.

B.

Вертикальный подъем. Место соединения вентиляционных труб с горизонтальным почва или канализационная труба, без надлежащей промывки, вентиляционное должны быть сняты над центральной линией канализационной или канализационной трубы. Вентиляционная труба должна подниматься вертикально или под углом не более под углом 45° от вертикали до точки не менее чем в шести дюймах над обод светильника на уровне залива, из которого он вентилируется, перед смещением по горизонтали или перед подключением к ответвлению вентиляции. (См. иллюстрацию в главе 22.[1])

[1]

Примечание редактора: иллюстрации находятся в файле в отделе здравоохранения.

C.

Высота над светильниками. Соединение между вентиляцией труба и вентиляционная труба или дымовая труба должны быть выполнены не менее шести дюймов над краем уровня затопления самого высокого приспособления, обслуживаемого вентиляционным отверстием. Горизонтальные вентиляционные трубы, образующие отводные вентиляционные отверстия, сбросные вентиляционные отверстия или петли вентиляционные отверстия должны быть не менее чем на шесть дюймов выше уровня затопления кромки служило самое высокое приспособление.

§ 860-150 Вентиляционные отверстия.

A.

Расстояние от ловушки до вентиляционного отверстия. Каждая ловушка приспособления должна иметь защитный люк, расположенный так, чтобы уклон и развитая длина дренажа приспособления от водослива до вентиляционного фитинга находятся в пределах требований, изложенных в таблице 860-150A, «Расстояние Ловушки приспособления из вентиляционного отверстия”.

Стол 860-150А

Расстояние от ловушки приспособления до вентиляционного отверстия

Размер фиксатора ловушки

Расстояние

Ловушка для вентиляции

1 1/4 дюйма

2 фута

6 дюймов

1 1/2 дюйма

3 фута

6 дюймов

2 дюйма

5 футов

0 дюймов

2 1/2 дюйма

5 футов

0 дюймов

3 дюйма

6 футов

0 дюймов

4 дюйма и более

10 футов

0 дюймов

B.

Ловушка дип. Отверстие вентиляционной трубы от грунта или отходов трубы, за исключением унитазов и подобных приспособлений, не должны ниже порога ловушки.

C.

Ограничения вентиляции короны. Вентиляционное отверстие не должно быть установлено в пределах двух диаметров трубы от водослива-ловушки.

§ 860-151 Вентиляционные отверстия для ловушек приспособлений ниже углубления ловушки.

Гидравлический уклон. Крепежные дренажи должны быть вентилируется в пределах гидравлического градиента между выпускным отверстием ловушки и выпускным отверстием соединение, но ни в коем случае невентилируемый слив не должен превышать расстояние как указано в таблице 860-150A, «Расстояние ловушки приспособления от вентиляционного отверстия».

§ 860-152 Требования к вентиляции напольных унитазов и напольных писсуаров.

A.

Унитазы и писсуары на пьедестале, независимо соединенные с канализационной трубой. Одноэтажный унитаз или писсуар на пьедестале, независимо соединенные с канализационной трубой и на требуемом расстоянии, как указано в Таблице 860-150A, не требуют дополнительного облегчения. Если два унитаза, два писсуара или любая их комбинация установлены на одном горизонтальном ответвлении, они должны иметь петлевую или контурную вентиляцию, как это предусмотрено в § 860-156A «Контурная и петлевая вентиляция унитазов и писсуаров на пьедестале».

B.

Туалеты, подключенные к канализации здания. Один туалет, независимо соединенный с любой вентилируемой частью дымохода дренаж здания и не более десяти футов от такого стока не будет требуется разгрузочный клапан; где более десяти футов, или где более одно такое приспособление расположено на одном ответвлении, должно быть предусмотрено рельефный или петлевой вентиляционный клапан подходящего размера. Нет напольного туалета или подобного Светильник на уровне пола должен быть подключен к канализации здания ближе чем в пяти футах вверх или вниз по течению от почвы или стога отходов в зданиях от четырех и более этажей.

§ 860-153 Требования к вентиляции для подвесных унитазов с вентильным управлением.

Одностенный подвесной унитаз должен иметь трехдюймовый грунт или вентиляционную трубу непосредственно в задней части унитаза, или иметь отдельное двухдюймовое вентиляционное отверстие, а когда туалеты расположены друг над другом, каждый должен иметь отдельное двухдюймовое вентиляционное отверстие в задней части каждого шкафа, за исключением того, что для самого верхнего шкафа не потребуется отдельная двухдюймовая вентиляция, при условии, что она соединяется непосредственно с вентиляцией стека. Если на одном горизонтальном ответвлении расположено более трех подвесных унитазов, они должны быть снабжены циркуляционным или петлевым вентиляционным отверстием, как предусмотрено в § 860-156A, в дополнение к двухдюймовому вентиляционному отверстию непосредственно позади каждого унитаза, но никакому другому. потребуются сбросные вентиляционные отверстия. Подвесные туалеты должны иметь отдельное двухдюймовое вентиляционное отверстие сзади каждого унитаза, за исключением того, что два туалета, расположенные спиной к спине, могут иметь общее двухдюймовое вентиляционное отверстие.

§ 860-154 Требования к вентиляции для трапов в полу и аналогичных соединительных приспособлений на уровне пола.

A.

Трапы в полу и аналогичные приспособления, соединенные с полом над цокольным этажом. Минимальный размер сифона для напольных трапов выше цокольный этаж должен быть три дюйма, за исключением аварийных стоков в полу в прачечных домов на одну семью может быть два дюйма и должен считаться сантехническим приспособлением и иметь надлежащую вентиляцию. Пол стоки или души с ловушкой размером три или четыре дюйма вверх по течению унитазов или аналогичных приспособлений может иметь контур или петлю с вентиляцией. Когда напольные трапы или душевые расположены на общем горизонтальном ответвлении с туалетами или подобными приспособлениями и расположенными ниже по течению стороне таких приспособлений, они должны иметь индивидуальную вентиляцию или должны быть изолированы на собственной линии отходов, а цепь или петля вентилироваться. Вентиляционные отверстия контура или контура должны иметь размеры, указанные в таблице 860-144, и они должны вентилироваться или сниматься перед последним соединением арматуры, или быть вымыты приспособлением, которое они обслуживают, или вентиляционное отверстие может быть вымыто выше подключенного приспособления.

B.

Трапы в полу и аналогичные приспособления, соединенные со зданием осушать. Один слив в полу или аналогичное приспособление, подключаемое на уровне пола. независимо подключен к любой вентилируемой части здания дренаж и не более десяти футов от такого стока не потребует сброса вентиляция; где более десяти футов или где более одного такого приспособления расположен на одной ветке, должен быть обеспечен рельеф надлежащего размера или вентиляционная петля.

§ 860-155 Требования к вентиляции для унитазов, трапов в полу, проводников или аналогичных устройств, соединенных на уровне пола, расположенных на одном горизонтальном ответвлении водостока здания.

Комбинация светильников на одной горизонтальной ветви. При наличии двух туалетов, двух трапов в полу или двух аналогичных подключенные светильники или любая комбинация этих светильников расположены на одном горизонтальном ответвлении строительного водостока должны быть предусмотрены с подходящим по размеру рельефом или вентиляционной петлей.

§ 860-156 Вентиляция контуров и контуров для унитазов и писсуаров на пьедестале (напольного типа с приводом от резервуара, с приводом от клапана, с приводом от настенного резервуара).

А.

Вентиляция аккумулятора. Филиальная почва, к которой двое, но не подключено более восьми унитазов или писсуаров на пьедестале. батарея, должна вентилироваться цепью или петлей, которая должна быть снятое перед последним приспособлением для подключения аккумулятора, вымывается арматурой, которую он обслуживает, или вентиляционное отверстие может быть вымыто более высоким подключенным приспособлением. Кроме того, ответвления нижнего этажа, обслуживающие должно быть предусмотрено более трех унитазов или писсуаров на пьедестале со снятым выпускным клапаном перед первым присоединением светильника батареи, в дополнение к необходимому контуру вентиляции. Когда девять или несколько унитазов соединены в батарею, дополнительное облегчение потребуется вентиляционное отверстие, и оно должно быть равномерно расположено между первым предохранительный клапан и клапан контура, чтобы никогда не было больше, чем восемь туалетов между сбросным, контурным или петлевым вентиляционным отверстием.

B.

Две ветви. Когда унитазы или писсуары на пьедестале расположены спиной к спине, могут использоваться двойные или параллельные горизонтальные ответвления при условии, что каждое ответвление имеет отдельную петлю или вентиляцию контура, а также любые другие требования к вентиляции в соответствии с требованиями Подраздела A (см. иллюстрацию, приведенную в Главе 22[1]. ]).

[1]

Примечание редактора: иллюстрации находятся в файле в отделе здравоохранения.

C.

Светильники вплотную друг к другу в батарее. Если унитазы или писсуары на тумбе подсоединяются к одному горизонтальному отводу через двойную тройку или сантехнический крест в вертикальном положении, то должен быть предусмотрен общий выпуск для каждых двух светильников вплотную друг к другу или двойное соединение. Общий вентиляционный канал должен быть установлен в вертикальном положении как продолжение двойного соединения. Ответвление должно иметь контур или петлю с вентиляцией в соответствии с требованиями Подраздела А, но никакие другие предохранительные вентили не потребуются.

D.

Почва разветвляется на штабели, которые возвышаются более чем на один этаж. Ответвления к канализационным стоякам, в которые поступают стоки туалетов и подобных приспособлений, возвышающихся более чем на один этаж, должны поддерживать и продолжать размер таких ответвлений, как контур или петлевой вентиляционный канал. Нагрузка на такие ответвления не должна превышать указанную в Статье XII, Таблице 860-133В, Максимальное количество креплений на одном горизонтальном ответвлении. (См. иллюстрацию в Главе 22.[2])

[2]

Примечание редактора: иллюстрации находятся в файле в отделе здравоохранения.

E.

Вентиляционные соединения. Когда цепь, петля или рельеф вентиляционные патрубки сняты с горизонтального патрубка, вентиляционный патрубок соединение снимается под вертикальным углом или сверху горизонтальной ветви или иным образом должным образом смываться более высокий подключенный слив арматуры.

§ 860-157 Общие вентиляционные отверстия.

Индивидуальная вентиляция как общая или двойная вентиляция. Обычный или двойное вентиляционное отверстие допускается для двух ловушек приспособлений при установке на вертикальные непрерывные отходы и вентиляция или дымовая труба с вентиляцией, когда самая высокая приспособление, при условии, что сливы обоих приспособлений соединены с вертикальным сливом или штабелировать на одном уровне и в пределах допустимого расстояния между ловушка и ее выход.

§ 860-158 Разгрузочные или ярмовые вентиляционные отверстия для штабелей с более чем десятью интервалами ответвления.

Почва и стога отходов в здании имеют более более 10 интервалов ответвления должны быть снабжены сбросом или сбросом ярма на каждом десятом интервале установлены, начиная с верхнего этажа. Где задействовано нечетное количество этажей свыше десяти, они должны быть одинаково разделенный. Размер сброса или сброса ярма должен быть равен размер вентиляционной трубы, к которой он подключается. Нижний конец каждого разгрузочная или ярмовая вентиляция должна соединяться с грунтом или стогом отходов через тройник под горизонтальной ветвью, обслуживающей этот этаж, и верхний конец должен соединяться с вентиляционной трубой через перевернутую звезду или тройник не ниже трех футов над уровнем пола.

§ 860-159 Вентиляция отстойников и канализации.

A.

Размер и вентиляция дренажных и отстойников. Система дренажного трубопровода ниже уровня канализации должен быть размер, установлен, и вентилируется таким же образом, как и гравитационная система. Каждый отстойник или приемный резервуар должен иметь вентиляционную трубу, размер которой должен соответствовать на количество узлов арматуры, сливающихся в отстойник; и в соответствии с таблицей 860-144 на основе отвода патрубка для развернутой длины, но ни в коем случае не менее двух дюймов в диаметре. Отстойники, принимающие сброс чистой воды, такой как дождевая вода, подпочвенный или просачивающийся дренаж, не требуют вентиляции.

B.

Отдельные вентиляционные отверстия. Вентиляционные отверстия от пневматических эжекторов и т.п. оборудование должно выноситься отдельно на открытый воздух в качестве вентиляционного терминала. Такая перепускная труба должна иметь достаточный размер для сброса давления воздуха. внутри эжектора до атмосферного давления в течение десяти секунд, но размер не должен быть менее двух дюймов.

§ 860-160 Вентиляционные отверстия не требуются.

Для дождеотвода не требуется вентиляционное отверстие ловушка, ловушка подпора, дренирование территории, ловушка подпочвенного водосборника или любая другая наружный дренаж. Для дальнейшего разъяснения процедур вентиляции, как описанные в этой главе, см. иллюстрацию в главе 22.[1]

[1]

Примечание редактора: иллюстрации находятся в файле в отделе здравоохранения.

Как вентилировать туалет без вентиляционного отверстия

Каждая хорошо работающая сантехническая система должна иметь надлежащую вентиляцию . Как правило, хорошая водопроводная система будет иметь определенную группу труб, каждая из которых соединяется с каждым P-ловушкой слива. Эти трубы также доходят до основного стека. Эта стопка проходит через дом и торчит из крыши.

Для некоторых домов, эта установка невозможна . В результате необходимо найти альтернативные способы вентилирования туалета в дополнение ко всей водопроводной системе. Тем не менее, все это основано на ваших местных строительных нормах , поэтому лучше проверить, прежде чем вы начнете применять альтернативные методы вентиляции.

Прежде чем мы начнем обсуждать различные альтернативы традиционным вентиляционным отверстиям на крыше, лучше понять, почему в ванной комнате необходимы вентиляционные отверстия. Когда вода течет по трубам, она образует всасывание. Если всасывание достаточно сильное, вода может высасываться прямо из ловушек и выбрасывать канализационные газы в ваш дом. Благодаря вентиляционным отверстиям всасывание минимально.

Как правило, при использовании вентиляционных отверстий вентиляционные трубы присоединяются к ловушкам. Они крепятся к этим ловушкам немного выше горизонтального участка трубы, отвечающего за движение воды в сторону стока. Теперь, если вентиляционная труба забита или установлена ​​неправильно, вода либо будет стекать очень медленно, либо застрянет . Если вы заметили это, убедитесь, что вы решили эту проблему как можно быстрее.

Вентиляционные клапаны

Вентиляционные клапаны иногда , называемые читерскими вентиляционными отверстиями , заменяют традиционные вентиляционные отверстия в водопроводной системе. Хотя это очень полезные устройства, в некоторых штатах они запрещены . Миннесота — яркий тому пример.

Если ваши местные строительные нормы и правила позволяют использовать клапаны подачи воздуха, вам следует выбрать качественный продукт. Их много на рынке, но хороший клапан должен предотвращать утечку канализационного газа обратно в ваш дом и издают минимальный шум , когда через них проходит вода.

Вентиляционный клапан Studor

Вентиляционные клапаны Studor — это очень популярный тип впускного клапана, который работает очень хорошо. Если вам интересно, как работают вентиляционные отверстия Studor, после того, как унитаз смыт, вода стекает в канализацию, что приводит к отрицательному давлению. Это отрицательное давление заставляет вентиляционное отверстие открываться и впускать достаточно воздуха, чтобы сбросить давление. Это, в свою очередь, предотвращает попадание канализационных газов в ваш дом .

Итак, как установить вентиляцию Studor для туалета в вашем доме?

1. Найдите сливную линию унитаза и отрежьте ее ножовкой на расстоянии 2 дюймов от стены .
2. Теперь вам нужно взять тройник и установить его на дренажную линию с помощью клея для ПВХ в месте, где линия соприкасается со стеной.
3. После установки тройника прикрепите сливную линию от тройника к фланцу унитаза с помощью клея ПВХ.
4. Присоедините переходник из ПВХ к отверстию тройника. Этот редуктор изменит общий размер водосточной трубы в соответствии с размером вентиляционного отверстия Studor. Опять же, используйте для этого клей для ПВХ.
5. Теперь вам понадобится отрезок трубы из ПВХ, который будет проходить как минимум на минимум на 4 дюйма выше водослива , расположенного в сифоне унитаза, и в тройник.
6. Возьмите фитинг из ПВХ с наружной резьбой и прикрепите его к трубе из ПВХ с помощью клея для ПВХ. Это должно выходить из редуктора.
7. Используйте герметик для трубной резьбы, чтобы покрыть резьбу фитинга с наружной резьбой.
8. Возьмите клапан Studor и навинтите его на штуцер с наружной резьбой до упора.
9. Установите унитаз, промойте его и осмотреть участок на наличие утечек .

Вы успешно установили вентиляцию Studor. Как упоминалось ранее, обязательно позвоните в местную строительную инспекцию, чтобы убедиться, что вам разрешено использовать впускные клапаны.

Туалет без вентиляционного отверстия через дымовую трубу на крыше

Для большинства домохозяйств туалет является одним из самых важных приспособлений в доме. Туалет вентилируется основной трубой крыши. Если вы еще не знали, основная крыша является центром вентиляционной системы вашего дома. Все вентиляционные отверстия, расположенные в вашем доме, подключаются к нему с помощью нескольких различных ответвлений.

Альтернатива трубе крыши

Как правило, основная труба проходит через крышу . Однако иногда конструкция дома этого не позволяет. В этой ситуации вы можете перенаправить свой основной стек через стену, если это разрешено вашими местными строительными нормами. Большинство так и делают, но есть определенные условия, которые вы должны выполнить, если решите это сделать.

☆ Труба должна проходить вертикально и выходить за пределы рамы самого высокого окна в вашем доме.

☆ В некоторых районах труба должна выходить вертикально за линию крыши дома.

Всегда звоните своему местному строительному инспектору, чтобы убедиться, что вы соблюдаете надлежащие правила. Важно отметить, что у такой сборки основного стека есть свои недостатки.
