Как сделать вентиляционное отверстие в стене. Вентиляция в стене

Воздухообменная система также предусматривает формирование притока свежего воздуха через стену. На сегодня выделяют два типа вентиляции, которые встраиваются в стену и в окно — естественная и механическая.

Первый вариант, то есть естественный приток воздуха, обеспечивается за счет стенового приточного клапана. Принцип его действия схож с основой функционирования оконного клапана: по сути, создается дополнительное сквозное отверстие для движения воздуха, но контролировать его объем человек не имеет возможности.

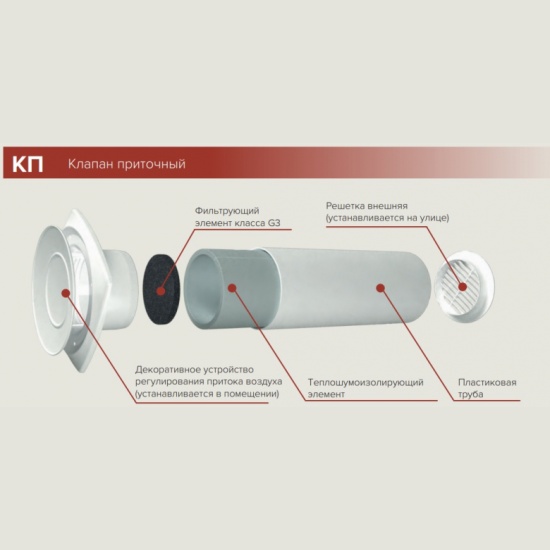

В процессе монтажа приточного клапана специалист должен обязательно учитывать климатические условия окружающей среды: в регионах с затяжными и морозными зимами (большая часть России) стеновой вентиляционный клапан промерзает и также способствует происходить данному процессу, охватывая стену вокруг отверстия.

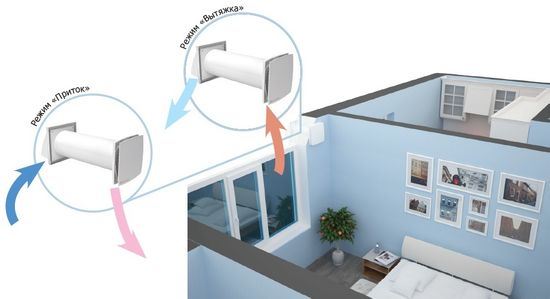

Второй вариант — механическая приточная вентиляция также вставляется в конструкцию стены. Данное устройство позволяет контролировать и регулировать объем поступающего воздуха в помещение. Механическая вентиляция — это специальные устройства с вентиляторами, которые принудительно нагоняют воздух из окружающей среды.

Для формирования вентиляционного отверстия в стене делается сквозная дыра — воздуховод. Важно обратить внимание, что для монтажа разных устройств необходимо делать отдушины различного диаметра. Размеры вентиляционных отверстий приведены ниже:

• Для приточных стеновых клапанов понадобится 10-13,2 см.
• Для проветривателя необходимо 8,2-15,0 см.
• Для рекуператора нужно одно отверстие 21,5-22,5 см либо два отверстия диаметром по 8-9 см с расстоянием 20-35 см между ними.
• Для бризеров для формирования приточной вентиляции — 13,2 см.

Вентиляционное отверстие на кухне. Что предпринимать запрещено?

В старых домах вентканалы нередко делались с использованием деталей из дерева. Плюс в них могут находиться кабели систем электроснабжения и/или связи. В такие шахты выводить отвод от вытяжки над газовой плитой запрещено.

Продукты сгорания от печи на газу имеют повышенную температуру, а также содержат водяные пары, СО и СО₂. Вытягивать подобный коктейль в вентиляционный канал, который не предназначен для этого, нельзя.

Отвод воздуха от газовой плиты разрешается делать в вентиляционные каналы, которые выполнены исключительно из негорючих материалов – бетона или стали

С одной стороны вентканалы в кухне с газовой плитой должны обеспечивать должный воздухообмен, а с другой исключать возможность возгорания от продуктов горения природного газа.

Еще один момент – покупка и установка в кухне принудительной вытяжки-зонта. Продавцы такого оборудования нахваливают свой товар и рекомендуют приобретать технику по-мощнее на 900–1100 м³/час. Однако большая мощность в данной ситуации скорее вред, нежели благо.

Если вентиляционное отверстие в стене и шахта-стояк по диаметру рассчитаны на пропуск 180–200 м³/час, то сильно больше они через себя прокачать не дадут физически.

Даже если «зонт» будет гудеть на всю мощь и толкать больший объем воздуха, канал прокачать его не сможет. В итоге либо «вытяжка» станет работать вхолостую, либо в шахте образуется обратная тяга. От обоих вариантов толку ноль.

Сложности часто также возникают, когда квартира находится на верхнем этаже многоэтажки. В подобной ситуации вентиляция в кухне нередко работает слабо. Диаметр вентканала позволяет обеспечивать естественный воздухообмен на должном уровне, а тяги практически нет.

Согласно требованиям нормативных документов воздух в домовой вентиляции с естественным побуждением должен двигаться со скоростью приблизительно 0,5–1 м/с

Чтобы образовывалась требуемая тяга, воздушный поток из комнаты должен попадать в вертикальную трубу, а дальше проходить по ней беспрепятственно минимум 2 метра. Однако на верхнем этаже вентиляционное отверстие на кухне расположено под потолком и не дает необходимого расстояния.

Сверху только чердак и до конца вентиляционный шахты, которая там обрывается, остается менее полуметра. Воздухообмен в результате происходит, но он слишком мал для варочной печки на газу.

При таком раскладе придется ставить дополнительную вертикальную трубу нужной высоты, иначе обеспечить требования к вентиляции в комнате с газовой плитой будет невозможно. Принудительная вытяжка способна решить данную проблему. Но при отключении света вентилятор перестанет работать, что запрещено уже противопожарными нормами.

Вентиляционные отверстия в квартире. Общее устройство

Перед тем как сделать вентиляцию в квартире, важно разобраться с принципами ее работы, понять, как устроена система, и какие проблемы могут возникнуть в процессе. Если рассматривать на примере многоэтажного дома, в нем на этапе строительства закладывается множество каналов, через которые удаляется грязный воздух из помещений. Вентиляционная система сконструирована таким образом, чтобы свежий поток попадал естественным путем — через дверные проем, окна или форточку.

Преимущества системы вентиляции естественного типа очевидны:

• Минимальные расходы на монтаж, что позволяет снизить себестоимость конструкции.
• Способность работать в автономном режиме.
• Независимость от электричества.
• Обеспечение оптимальных условий, которые наиболее благоприятно влияют на здоровье человека.

Естественная вентиляция имеет и ряд минусов:

• При сильном ветре может появиться обратная тяга, что приводит к попаданию мусора внутрь помещения.
• Чтобы вентиляция нормально работала, должно выполняться специальное правило — температура внутри выше, чем снаружи.

Но даже качественный монтаж вентиляции в квартире на этапе строительства может оказаться неэффективным, если применяются «недышашие» материалы. Монтаж пластиковых окон, герметичных дверей и прочих современных конструкций приводит к нарушению вентиляции, а далее к ухудшению микроклимата в помещении. Для исправления ситуации требуется проверка и ремонт вентиляции в квартире.

Одним из вариантов является обустройство системы принудительного типа, когда к работе подключаются вентиляторы. Их задача заключается в отводе старого воздуха из помещения и освобождение площади для входа чистого потока. Изделия устанавливаются в специальные отверстия  (шахты туалета и кухонного помещения).

Такой проект вентиляции квартиры подразумевает монтаж специальных клапанов, способствующих воздухообмену. Именно через эти отверстия поток поступает внутрь, а удаление происходит естественным образом, через существующие вентиляционные каналы.

Как сделать круглое отверстие в кирпичной стене. Как осуществляется процесс

Перфоратор должен быть мощным со спецприспособлениями.

Дрель для сверления отверстия должна быть мощностью не меньше 600 Вт, обязательно останавливать свой выбор на таком инструменте, который обладает ударным действием. Необходимо исходить из того, что такой материал, как кирпич, обладает способностью отлично выдерживать статические нагрузки, но он плохо держит сильные удары, поэтому при сверлении их нужно избегать.

Чтобы просверлить отверстие с максимальной точностью и аккуратностью, необходимо воспользоваться профессиональным перфоратором. Стоит он недешево, поэтому для разовой работы приобретать его смысла нет, проще взять напрокат. Работать с таким инструментом небезопасно, поэтому следует внимательно ознакомиться с инструкцией от производителя.

Необходимо приобрести сверло, диаметр которого составляет от 6 до 8 мм, надо брать только такое, которое имеет наплавку из победита (этот материал представляет собой сплав вольфрама и кобальта). Инструмент обладает режущим свойством, предварительная заточка не требуется, им можно эффективно работать с твердыми поверхностями. Большинство строительных магазинов предлагает дюбели для полнотелого кирпича по размеру применяемого сверла.

Разметку для сверления производят керном.

Расположение отверстия в кирпичной стене нужно продумать заранее. Поверхность требуется исследовать заранее.

Во время сверления нужно проявлять максимальную осторожность, ни в коем случае нельзя повреждать электрическую проводку и трубы водопровода, это может привести к негативным последствиям. Чтобы сверление стены происходило максимально безопасно, следует все предварительно проверить металлоискателем. Если такого прибора под рукой нет, то все розетки, выключатели и светильники должны быть предварительно отмечены.

Для соблюдения безопасности и для того, чтобы вовремя обнаружить утопленные в стене коммуникации, первые 20 см длины отверстия должны быть проделаны вручную (таким образом просверлить стену можно при помощи отвертки). Но действовать надо с максимальной осторожностью.

Будущее отверстие для бурения должно быть намечено керном (это специальное приспособление, предназначенное для того, чтобы можно было сделать метки для сверления).

Делать это нужно так, чтобы сверло было зафиксировано на первых этапах работы. Следует строго соблюдать технику безопасности, которая подразумевает работу в защитных очках или сварочном щитке. С помощью них можно обезопасить глаза от попадания пыли и жестких фрагментов кирпича.

Как заделать вентиляционное отверстие в стене. Как заделать вентиляционное отверстие на кухне

В современных домах и квартирах устанавливаются пластиковые дверные и оконные конструкции с высоким уровнем герметичности. Это провоцирует нарушение воздушного обмена в помещении. Решить проблему поможет обустройство качественной вентиляции. Это отверстие позволяет обеспечить приток воздуха в дом. Поэтому не понятно почему у некоторых пользователей возникает вопрос, как заделать вентиляционное отверстие на кухне. Рассмотрим причину и последствия такой необходимости.

Можно ли закрыть воздуховод на кухне

Естественная вентиляция – один из лучших способов подачи воздуха в помещение. Но эффективность бывает недостаточно надежной. Например, в зимнее время из вентиляционных каналов проходит холодный воздух. Но закрыть вентиляцию на кухне нельзя, так как возникнут проблемы с микроклиматическими условиями. В этом помещении воздух более грязный, чем в других комнатах. И система с помощью вытяжного воздуховода вытягивает его наружу.

Решая, чем закрыть вентиляционное отверстие на кухне, нельзя выбирать герметичные приспособления. Лучшим вариантом станет решетка, прикрывающая непривлекательную дыру.

решетка вентиляции на кухню

Правильно функционирующая система способствует удалению загрязненного воздуха и притоку свежего. Теплые потоки протягиваются через воздуховод при помощи вакуума. В системе не используются механические устройства. Работа установки зависит от условий в доме и на улице.

Итак, отвечая на вопрос, можно ли заделать вентиляцию на кухне, стоит сказать, что да. Но лучше этого не делать. Через этот канал осуществляется воздухообмен во всем помещении. Это актуально, если в доме установлены металлопластиковые конструкции.

Что будет если закрыть шкафом вентиляцию на кухне

Разберемся, можно ли закрыть шкафом вентиляцию на кухне. Эта проблема актуальна во время расстановки кухонного гарнитура и при планировке интерьера. Существуют определенные правила при монтаже шкафа. Конструкция не должна наглухо закрывать вентиляцию.

При установке шкафа под вытяжку, необходимо сопоставить размеры кухонного гарнитура. Если блок вписывается, а его нижняя часть сделана из материала с толщиной от 10 мм, можно приступить к выполнению отверстий.

шкаф закрыл вентиляцию

Можно ли закрыть вытяжку на кухне шкафами зависит от параметров конструкции. При обустройстве обеспечивается защита от влаги. И для герметизации применяется специальный герметик. Важно продумать технологию проведения питающего кабеля.

Монтаж шкафчика происходит в несколько этапов:

1. Демонтажные работы в гарнитуре.
2. Расшивка задних стенок.
3. Разметка поверхности в нижней части с помощью линейки и карандаша.
4. Затем выполняется сверление угловых точек сверлом.
5. Сформированные грани обрабатываются герметиком.

Монтаж шкафа выполняется при помощи обычного крепежа. Для этого применяются угловые проставки и пластины из металла.

Последствия закрытой вентиляции

Негативные последствия возникают не только при закрытой системе, но и в результате ее неисправности. К поломкам вентиляционной системы приводят многие причины. В зимнее время проблемы возникают при повышенном уровне влажности. На окнах образуется пар, а со временем грибок.

Одной из причин неисправности является обратная тяга. В результате воздух остается внутри системы. В помещениях нет отверстий, через которые проникает свежий воздух. В такой ситуации нельзя думать, как закрыть вентиляцию.

Последствия закрытой вентиляции

При нарушениях циркуляции воздуха возникают неблагоприятные последствия, которые сложно устранить.

Отсутствие вентиляции является причиной:

1. Высокого уровня влажности.
2. Появления конденсата на оконных конструкциях.
3. Возникновения плесени и неприятных запахов.

В результате снижается срок службы отделочных материалов, бытовых приборов и мебельных гарнитуров. У домочадцев возникают проблемы со здоровьем. Появляются заболевания дыхательной системы, инфекции и аллергические реакции.

Поэтому нужно думать, не чем закрыть вентиляцию, а как проверить систему и правильно ее очистить.

закрытая вентиляция на кухне

Проблемы с воздухоотводами часто возникают в зданиях старой постройки. Причиной некачественной вентиляции может стать установка герметичных стеклопакетов. Узкие каналы, выполненные с учетом деревянных конструкций, не будут справляться с воздушными потоками. В такой ситуации, чтобы избежать излишнего скопления влаги, нужно регулярно проветривать помещение.

Низкую пропускную способность воздуховода может вызвать засор из-за накопленного мусора. Перекрытию канала способствует неправильная перепланировка.

Важно регулярно проверять работоспособность системы вентиляции и выполнять своевременную очистку конструкции. Если очищение вентиляционных отверстий не принесло результатов, нужно вызывать специалистов для устранения неисправностей.

Как сделать отверстие под вытяжку в шкафу. Правила проведения монтажа

Начинать монтаж нужно с мебели, в которую будет встроена вытяжка. Если шкаф подходит по размерам, то можно продолжать установку в штатном режиме, просто проделав в мебели необходимые отверстия, но это удается не всегда. Небольшое устройство с параметрами 50-60 см обычно помещается в стандартный кухонный шкаф.

Перед установкой вытяжки следует внимательно изучить все размеры и параметры, чтобы правильно подобрать необходимые элементы и сделать подходящие разъемы

Если же это не так, то у владельца кухни остаются два варианта: заказать новую мебель или демонтировать шкаф, чтобы использовать специальный короб для вытяжки . Последний вариант имеет определенные преимущества, поскольку короб собирают отдельно внизу, затем закрепляют в нем вытяжку и только после этого устанавливают всю конструкцию на стену.

Так выглядит короб, в который устанавливают вытяжку. Конструкцию собирают отдельно, потом прикрепляют к стене или к мебели, что удобнее, чем ставить устройство прямо в шкаф

Поверх вытяжки устанавливают фасад, поэтому внешне вытяжка выглядит аккуратно и стильно. Решить проблему недостаточного пространства можно и с помощью устройства минимальных размеров — 45 см.

Такая модель может быть размещена даже в очень маленьком шкафу. Но следует помнить, что компактные размеры в этом случае получены в ущерб производительности.

Нужно учесть этот момент, чтобы не получилось, что подходящая по размерам вытяжка не справляется с необходимым объемом работ. Если шкаф подходит по габаритам, в его дне нужно сделать отверстие под вытяжку с учетом ее размеров. Иногда удобнее полностью удалить дно. В верхней части шкафа также понадобится выполнить проем для воздуховода.

В верхней части шкафчика, предназначенного для установки встраиваемой вытяжки, нужно сделать круглое или квадратное отверстие под воздуховод

Он может быть округлой или прямоугольной конфигурации, все зависит от типа воздуховода. Часто используют гибкие гофрированные конструкции с круглым сечением, но встречаются и пластиковые вентиляционные каналы с прямоугольным или квадратным сечением.

Воздуховод соединяет вытяжку с отверстием в стене, ведущим к общему вентканалу в многоквартирном доме или прямо на улицу, если речь идет о частном строении. Еще один вырез понадобится выполнить на задней стороне шкафа, чтобы закрепить устройство и установить розетку.

После того, как все необходимые проемы в шкафу готовы, можно приступать непосредственно к монтажу устройства. Сначала вытяжку закрепляют в шкафчике или коробе. При этом следует убедиться, что подвижная часть устройства свободно выдвигается на необходимую ширину.

Часть встраиваемой вытяжки выдвигается таким образом, чтобы она перекрывала всю поверхность плиты. Только такая позиция позволит эффективно очистить воздух в помещении

После этого к разъему в верхней части устройства крепят воздуховод с помощью хомута. Это крепление специалисты рекомендуют сделать разъемным, чтобы оставалась возможность для несложного демонтажа. Некоторые мастера сразу же используют герметик, но профессионалы не всегда одобряют такое решение.

Чтобы встраиваемая вытяжка была расположена в шкафу правильно, может понадобиться монтаж внутренней вертикальной перегородки, которую рекомендуется сделать съемной

Периодически конструкцию придется разбирать, чтобы очистить ее от накоплений жира и других загрязнений. Однако следует помнить, что соединение должно быть достаточно герметичным, чтобы обеспечить эффективное удаление загрязненного кухонного воздуха.

Чаще всего воздуховод вытяжки выводят из шкафа вертикально, но иногда для этого используют боковой отвод через заднюю стенку. В этом случае отверстие делают сзади. Не стоит делать отверстия “не глазок”, сначала следует нанести разметку.

Некоторые модели вытяжек снабжены удобным шаблоном, который существенно облегчает процесс выполнения разметки пол крепления для устройства. Если такой шаблон отсутствует, придется выполнять разметку обычным способом, т.е. с помощью рулетки и строительного уровня. Вытяжка должна быть установлена строго по горизонтали.

Установку встраиваемой вытяжки обычно выполняют после того, как соберут весь кухонный гарнитур, чтобы вся конструкция была удобной и выглядела аккуратно. В качестве крепежа для вытяжки обычно используют саморезы с дюбелями. После установки вытяжки в короб в соответствующее отверстие устанавливают специальный переходник, чтобы подключить воздуховод.

После этого остается вывести его в вентиляционный канал. Воздуховод для вытяжки должен быть как можно меньше по протяженности, поскольку этот показатель влияет на общую производительность устройства. Максимально допустимое количество колен — три.

Как сделать отверстие под вытяжку в деревянном доме. Как просверлить отверстие для вытяжки в деревянной стене



Отверстие для дымоотводной трубы в деревянном доме

При обустройстве котельной на газу возникает множество вопросов, которые приходится решать не только из личных соображений, но и с оглядкой на требования газовщиков. Те, в свою очередь, те ещё бюрократы. Как правило, в таких организациях есть реальный технадзор, который может не дать разрешение на подключение к вожделенной трубе. Вот только дать вразумительный ответ как дёшево и правильно обустроить нашу котельную у них не всегда получается. Газовщики готовы поделиться нормативными документами, а то что по ним придётся калечить целую стену они, как правило, не думают.

Газовый котёл на деревянной стене

Таких непонятных моментов было несколько. Например, узнав, что стена в котельной деревянная сразу рекомендовали между ней и котлом положить лист асбеста. Где этот лист брать? Да и асбест в настоящее время довольно непопулярный материал, хотя и вредность его преувеличена ( → Вредность асбеста и нарезка). Вопрос решился оштукатуриванием стены. Как оказалось заштукатуренная деревянная стена уже как бы негорючая.

Как сделать негорючее отверстие в брёвнах

Примерно так же озадачил вопрос по выводу сквозь стену газоотводной трубы. В бумажке от газовщиков на этот счёт присутствовала стальная гильза и кирпичная кладка. Далее цитата из технических требований.

Дымоход должен быть выполнен из металлических круглых вкладышей (марка стали Х 17Н13М2Т), обложенных минеральной ватой, и короба из кирпича полнотелого глиняного пластичного прессования марки не ниже М150 …
…
При пересечении горизонтальных дымоходов со стенами выполненными из горючих материалов необходимо предусматривать футляр из негорючих материалов. зазор между дымоходом и футляром должен быть не менее 30 мм. Пространство между дымоходом и футляром должно быть заделано на всю длину негорючим материаломна всю толщину стены

Это притом, что дымоходы современных отопительных котлов делаются коаксиальными — выхлопная часть в таких трубах расположена в середине трубы заборной. По сути, внешняя оболочка такой трубы почти не нагревается, но нормы всё равно требуют применения вокруг этой выхлопешки негорючих материалов.

В качестве такого материала был использован газосиликат. Он не горюч, лёгок, является хорошим теплоизолятором и к тому же легко обрабатывается. Ни каких вопросов, ни у газовщиков, ни у пожарников этот материал не вызвал.

Так как газовый котёл можно вешать на разной высоте, то лучше подобрать место выпила так, чтобы отверстие проходило через два целых бревна. Для того чтобы выпиливать древесину можно было с двух сторон вначале были просверлены 4 отверстия в углах будущего проёма. Сам выпил делался угловой шлифмашинкой с диском по дереву диаметром 180 мм. Эту же работу можно сделать и цепной бензопилой, но меня смущало наличие гвоздей в ошалёвке снаружи и колючей проволоки в пазах брёвен.

На следующей фотографии видны этапы этой работы. В углах окошка просверлены сквозные отверстия. Брёвна пропиливались поперёк, потом стамеской и молотком выбивались надрезанные куски дерева.

Вырезка окна для газоотводной трубы в брёвнах

Следующие фото сделаны уже с готовым окошком.

Окно для газоотводной трубы изнутри и снаружи

Вставка в стену из газосиликата

Из блока вырезался кусок с габаритами на 3 см меньшими, чем размеры окна. По 1,5 см с каждой стороны под монтажную пену.

Заготовка из газосиликата

Дальше основная работа проводилась круговой насадкой на дрель. Диаметр насадки 130 мм, что на 20 мм больше чем наружный диаметр трубы.

Насадка на дрель

Далее этапы высверливания.

Начало высверливания.

Серединка этого круга подрезалась шлифмашинкой

Внутренности выбивались стамеской и молотком

Опять сверление и выбивание

Когда выбивать из-за глубины стало неудобно, серединка просветлилась насквозь и такая же работа пошла с другой стороны блока.

«Встреча на Эльбе»

Готовое изделие

Отмывание от пыли (не тонет)

Просверленный блок установленный в стене.

Рейки набиты временно на период застывания монтажной пены.

После застывания монтажной пены снаружи швы с пеной и газосиликат были оштукатурены с применением стеклопластиковой сетки.

Последние фотографии сделаны уже позже, когда газовый котёл был уже подключен.

Дымоход в деревянной стен

Дымоход внутри котельной

Труба в подготовленное отверстие вводилась с небольшим наклоном вниз. С тем расчётом, чтобы конденсат, образующийся в ней, стекал наружу, а не попадал в котёл.

Пространство между внешней оболочкой трубы и стеной запенивалось особой огнеупорной пеной красного цвета. Красивенькие белые манжеты, что видны на фотографии, шли в комплекте с газовым оборудованием.

Как сделать отверстие в стене под вентиляцию: разные способы

Содержание

1. Как проложить канал через стену
2. Как лучше размещать отверстия
3. Способы подготовки отверстий
4. Алмазное бурение
5. С помощью перфоратора
6. Какие бывают отверстия под вентиляцию
7. Как лучше пробить в стене сквозное вентиляционное отверстие
8. Как провести канал через крышу
9. Рекомендации профессионалов
10. Видео по теме

Сейчас давно служащие деревянные двери и окна повсеместно заменяют пластиковыми конструкциями, которые почти герметично закрывают жилище. Это становится причиной нарушения перемещения воздуха, его обновления. Устранить данную проблему можно, если создать эффективную вентиляционную систему. Чтобы обеспечить поступление с улицы свежего воздуха, нужно понимать, как правильно сделать отверстие в стене под вентиляцию. Без этого даже дорогая и качественная климатическая техника не исправит ситуацию.

Как проложить канал через стену

Удаление использованного и поступление свежего воздуха должно быть гарантированным для правильной работы вентиляции. Просто открывая окна, эту проблему решить чаще всего не удастся. Какой способ подготовки отверстия в стене для создания канала выбрать для своего дома можно решить, только изучив информацию о методах прокладки воздуховодов.

Иногда лучше сделать воздуховод независимым. Это очень актуально, если встраивание в центральный канал дома технически невозможно или связано с большими сложностями. Например, часто проблемы возникают при необходимости подключить вытяжку в таких помещениях, как:

• баня;
• мастерская;
• кухня;
• спортивный зал.

Проще всего проложить воздуховод напрямую сквозь рядом расположенную стену. Но следует помнить, что каналы, расположенные горизонтально, заметно ухудшают силу естественной тяги. По этой причине в такой конструкции часто используется принудительное нагнетание воздуха. Можно повысить эффективность системы, если предусмотреть в доме приточное отверстие, улучшающее поступление свежего воздуха. Иначе производительность вентиляции станет заметно хуже.

Как лучше размещать отверстия

Во время создания проекта вентиляции учитываются аэродинамические законы. На одном из них основано понятие естественной тяги. Он говорит о том, что теплые воздушные потоки всегда устремляются вверх, а после остывания они обязательно опускаются вниз. При расположении вентиляционных отверстий в самой верхней точке здания, а приточных в самой нижней, разница уровня, давления и температуры формирует в комнате конвекционные потоки. Этого эффекта гарантированно хватает для формирования естественной тяги.

Интенсивное перемещение воздушных масс позволяет решить сразу несколько проблем:

• Избавляет от взвеси пыли, удаляет неприятные запахи и образующийся дым.
• Уменьшает влажность.
• Повышает содержание кислорода в воздухе до естественного значения.
• Во время летней жары нормализует температуру в помещении без использования специальных климатических устройств.

Если в доме действует естественная вентиляция, то в его конструкции нежелательно иметь много изгибов, следует постараться максимально снизить протяженность горизонтальных участков. Если это сделать невозможно, то в систему устанавливается вентилятор. Это дополнительное устройство гарантирует бесперебойную подачу воздуха.

Способы подготовки отверстий

Для создания отверстий необходимого размера в стеновых конструкциях используется:

• Ручной способ.
• Машины небольшого размера.
• Стенобитные устройства.

Создать отверстие в кирпичной стене или другой ограждающей конструкции вручную можно, но при большом объеме работы становится очень трудозатратно.

Алмазное бурение

Люди, живущие в монолитных или панельных зданиях, сталкиваются с большой проблемой, если требуется просверлить отверстие в стене. Даже маленькая вентиляционная отдушина в кухонном помещении при ее создании своими руками становится трудоемкой и сложной работой. Быстрее и проще всего пробить отверстие в стене можно с помощью технологии алмазного бурения. В городских многоквартирных домах такой способ лучшее решение. Он имеет несколько значительных плюсов:

• Быстрота. Алмазное бурение позволяет подготовить очень ровное отверстие с максимально возможной скоростью даже в бетонной стене.
• Отсутствие ударной нагрузки и вибрации. По этой причине сама ограждающая конструкция и отделка комнаты не испытывают вредных воздействий.
• Низкий уровень шума. Работа проходит совсем не так, как при действии перфоратора. Во время работы алмазной коронки грохот соседям не помешает.
• Чистота. Во время алмазного бурения пыль почти не появляется и более крупного мусора выходит совсем немного.

Процесс создания отверстия производится с помощью специального приспособления. Оборудование профессионального класса стоит немало и для разового использования его покупать никто не станет. Дырку маленького диаметра несложно пробурить самостоятельно, потребуется только перфоратор с возможностью выполнения сверления или мощная электродрель. Придется также потратиться на приобретение алмазных коронок, которые стоят дорого. Поэтому для такой работы выгодней нанять специалистов.

С помощью перфоратора

При наличии дома перфоратора подготовить проход в стене для размещения вентиляционного канала несложно выполнить своими руками. Эту работу можно сделать с помощью разных приспособлений:

• Используя коронки подходящего сечения.
• Небольшим стандартным буром сделать по контуру будущего канала ряд небольших отверстий, а потом выбить центральную часть молотком и наставкой или используя комплект перфоратора.
• Используя насадки, такие как долото или пика.

Использование последних инструментов — это самый шумный способ. При такой работе образуется максимальное количество пыли и мусора. На краях сделанного отверстия будет много сколов и неровностей. Более аккуратным проход для канала получится, если приобрести коронку. Отверстие будет заметно ровнее, требуемого сечения, без отклонений, что упростит последующую работу.

Какие бывают отверстия под вентиляцию

Для разных вентиляционных систем необходимы отверстия своего размера. Сечения вентиляционных отверстий могут быть:

• Для приточных клапанов — 100-132 мм (это габариты для устройства КИВ-132 мм).
• Для монтажа проветривателей — 82-150 мм.
• Для установки рекуператоров потребуется один проход сечением 215-225 мм или 2 (для установки вытяжного и приточного каналов) диаметром 80-90 мм, расположенных через 200-350 мм друг от друга.
• Для размещения бризеров — 132 мм.

Как лучше пробить в стене сквозное вентиляционное отверстие

Выбор определенного способа бурения прямо зависит от толщины и используемого при постройке стены материала:

• В конструкции из древесины небольшой толщины проще всего подготовить проход сверлением. Для этого по контуру канала сверлом для дерева проделывают небольшие отверстия, после чего среднюю часть выпиливают или осторожно выбивают. Это, конечно, потребует времени, а проход без дополнительной обработки будет неаккуратным.
• В кладке из кирпича небольшой толщины (не более 1 кирпича) проход удобнее сделать ударной дрелью или перфоратором. Работа потребует достаточно много времени, возможно, потребуется удалять отдельные участки стены, если застрянет коронка. Будет много грязи, при сверлении коронкой образуется большое количество сора и пыли.

• В бетонных стенах и при большой толщине ограждающей конструкции лучший метод — алмазное бурение.

В стандартном панельном доме толщина стен 30-38 см. В многоэтажном кирпичном доме стены редко бывают тоньше 1.5 кирпича — этот размер равняется 38 см. В северных районах стены иногда достигают ширины 64 см. К этому нужно еще приплюсовать теплоизолирующий слой и толщину отделки.

Для тонких стен так же хорошо использовать алмазное бурение. Работу можно сделать намного быстрее, чем другими способами. Например, при установке простого бризера таким методом в обычной стене потребуется потратить около часа. Кроме того, при алмазном бурении всю образующуюся пыль поглощает специальный пылесос. В результате получится аккуратное отверстие в стене и в чистом помещении.

Канал обязательно при установке защищают шумо- и теплоизоляцией. Такое дополнение снизит проникновение шума с улицы и защитит стены от обмерзания. При найме строителей следует проконтролировать, чтобы бригада не пропустила этот важный момент. Необходимость утепления не зависит от устанавливаемой вентиляции.

Как провести канал через крышу

Воздуховод лучше всего прокладывать вертикально, так воздушные потоки проходят легче. Для повышения эффективности работы вентиляционной системы проще провести канал через крышу. Легче всего его проложить в деревянном доме. Но придется его отделить от несущих конструкций. Причина в том, что на деревянные части строения изменения влажности и температур повлияет негативно. Лучше всего защитить конструкции от проблем с помощью теплоизоляционного слоя.

Проложить в бетонном перекрытии канал сложнее, но если есть подходящий инструмент, то работа не доставит больших проблем. Трудности, возможно, возникнут при монтаже участка над потолком. К кровле нужно отнестись бережно и при сборке вентиляции уделить внимание гидроизоляции. Также важно обеспечить прочность конструкции. Возможные воздействия от осадков и ветра на устойчивость влиять не должны. Для защиты от влаги используются силиконовые или битумные гидроизоляционные составы. Сверху выходное отверстие канала обязательно закрывают защитным зонтиком.

Рекомендации профессионалов

При подготовке любых отверстий нужно знать возможные нюансы такой работы. Например, правильный выбор диаметра отверстий. На это влияет материал конструкции. При прокладывании канала в деревянной стене нужно предусмотреть небольшой зазор, он зависит от толщины утеплителя. Не стоит оставлять припуск свыше 10 см, потом его заделать будет сложно.

В бетонных стенах место для укладки канала, наоборот, желательно пробивать точного размера. Сам по себе бетон устойчив к изменениям влажности и температуры, он не станет от сырости изменять свои размеры.

Сложнее всего подготовить проход в монолитной стене. По своим характеристикам бетон заметно тверже кирпича, и дополнительно в монолите устанавливается арматурный каркас. Но при наличии подходящего оборудования работу можно выполнить, не привлекая наемных специалистов.

Есть несколько стандартных ошибок, которые допускают при подготовке места для укладки вентиляции своими руками:

• Проводка. Если неизвестна точная схема прокладки электропроводки, приступать к работе нежелательно и даже опасно. Ремонт электросети может потребовать заметных затрат времени и денег.
• Армирование. Без подходящих инструментов проблематично определить, где располагается арматура каркаса. В случае если бур неожиданно наткнулся на преграду, нужно прекратить работу, попробовать переместить немного отверстие или если есть возможность разрезать металл армирующего каркаса (конечно, ослаблять стены, перерезая нитки арматуры, тоже нежелательно).
• Ослабление конструкции стены. В монолитной бетонной стене допустимо без опаски делать небольшие отверстия. Но при блочной или кирпичной кладке работу нужно делать осторожно, у стен прочность заметно ниже. Если пробивать отверстие кувалдой или перфоратором, можно сильно ослабить место над отверстием, кладка растрескается, и даже способна разрушиться.

Работы следует выполнять с учетом действующих законов. Если нужно подготовить место для проведения канала сечением до 200 мм, его можно пробивать на свое усмотрение. Если необходим более широкий проход, то предварительно работу нужно согласовать в соответствующих инстанциях, иначе могут быть неприятности.

Видео по теме

Reddit — Погрузитесь во что угодно

Обновление: я прочитал эту историю, которую можно найти здесь: https://youtu. be/fmUGXLL0Se8

Это случилось со мной в прошлом году, и это то, что я действительно только начал разглашать людям сейчас, не потому, что это меня как-то задело, а из уважения к вовлеченным людям и деликатности, связанной с инцидентами, я просто хотел, чтобы это было похоронено. Это моя невеста сказала, что я должен поделиться этой историей, по крайней мере, я надеюсь, что это побудит людей задавать больше вопросов, если они окажутся в ситуации, в которой оказался я.

Итак, я технарь, программист, веб-разработчик и тому подобное. Примерно в феврале прошлого года я получил двухмесячный контракт на выезд в офис моей компании в Нью-Йорке. В то время, когда я был загримирован, никогда раньше не был в Нью-Йорке, я был взволнован, увидев яркие огни, заплатив за все, встретив интересных людей и т. д. для такого рода вещи, что я должен требовать возмещения любых расходов, которые я понесу. Обычно это означало, что я клал вещи на кредитную карту, а затем отправлял свои расходы в конце двухнедельного цикла, поэтому я забронировал билеты, заказал отель на беговой основе и упаковал свои вещи, взволнованный (но также немного грустный). Я собирался уехать на пару месяцев вдали от друзей и семьи — пока работа хороша, она не так хороша!)

Вот уже 3 недели моего пребывания в Нью-Йорке, и я провожу уйму времени в Нью-Йорке. Я обучаю некоторых парней работе с Linux-системами внутри фирмы, и это мне нравится, так что я хорошо проводил время на работе, а потом проводил вечера в самом оживленном городе на земле. Дела шли отлично, пока работа не увидела мой счет за расходы и не ударила по крыше. Они не были рады платить 750 долларов или около того в неделю за то, чтобы я останавливался в отеле, и сказали мне, что после 4-й недели я должен найти другое жилье.

Мне прислали список веб-сайтов, специализирующихся на краткосрочной аренде с полным обслуживанием, но мне не удалось найти место ни на одном из них. Как назло, один из парней, с которыми я работал здесь, увидел в метро объявление о краткосрочной аренде типа «новый стартер», и на следующий день, сделав снимок на свой телефон, он сообщил мне подробности. .

Позвонив по телефону, я был встречен довольно резким приветствием, но после объяснения моей ситуации парень на другом конце телефона сказал, что у него осталось только одно место, но что он придержит его для меня, если я захочу увидеть его в тот день. после работы. Оглядываясь назад, поведение этого парня по телефону должно было вызвать у меня тревожные звоночки в голове, но в то время я так беспокоился о том, что мне негде остановиться, что считал себя счастливчиком и после работы отправился на встречу с ним.

Парень предложил забрать меня, и, несмотря на то, что я сам довольно крупный парень, я решил, что меня это не устраивает, и попросил адрес, чтобы самому взять такси. Он дал мне его, и когда я сообщил таксисту подробности, он знал, где он находится, и сказал мне: «Хорошие места, тебе повезет, если ты попадешь в одно из них».

Он был прав, здесь все было хорошо. Это была однокомнатная квартира в красивом и охраняемом здании. Игровая комната, бассейн и тренажерный зал были бесплатными с безопасным доступом по тегу. В квартире было все, что мне нужно, и я, не теряя времени, согласился на сделку.

Когда я договорился об аренде, продавец сказал мне, что у него были серьезные проблемы с последним арендатором помещения. Он сказал, что были всевозможные жалобы на шум, запахи наркотиков и т. д., и что, когда они, наконец, получили доступ к месту, оно было в таком состоянии, что им почти пришлось все вырвать и начать заново, поэтому, почему это было так. хорошо сейчас. Он сказал мне, что предыдущий арендатор был пожилым парнем, жил там со своей женой, но они решили, что она умерла, и после всего этого он позволил этому дому взять над собой верх. Задолжал по квартплате, не отвечал на звонки без цепи и все в таком духе. Как только продавец понял, в каком состоянии находится заведение, и уведомил парня об отсутствии, он сбежал. Собрал жизненно важные вещи, которые ему были нужны, и, по словам продавца, «покинул это место, выглядящее как целый мир дерьма».

В любом случае, не беспокойтесь, у меня была хорошая новая квартира, чтобы пережить следующие 4 недели, и замки были заменены, так что чувак не мог вернуться ни по какой причине.

Я устроился и продолжил свою деловую поездку, как обычно, и следующие несколько дней у меня было китовое время. Все вернулось на круги своя, и единственное, от чего я снова мог немного расстроиться, — это тоска по дому, особенно по моей девушке. Каждый вечер она звонила мне по фейстайму, и мы болтали о дне и, в частности, о погоде. К этому времени был март / апрель, и в здании было жарко! Я имею в виду супер горячий! Я не мог понять, как работать с кондиционерами в этом месте, у них была панель управления на стене, но вентиляционные шахты были встроены в потолок. Звонки в Facetime стали меньше говорить и больше потеть, пока моя лучшая половина, наконец, не сказала мне, что я должен вызвать ремонтников.

Я повозился с панелью управления, и хотя через вентиляционные отверстия поступал небольшой поток воздуха, она определенно работала неправильно и больше походила на то, как кто-то дует через соломинку, а не из бластера. Плюс запах, он был ужасен. Это пахло смесью дерьма, краски и плесени, и когда я однажды зашел в лифт, я заметил, что это заметил не только я, так как на доске объявлений жильцов была табличка, в которой говорилось, что парни с кондиционерами изучают «проблемы в здание» и будет стучать в каждую квартиру по очереди, чтобы все починить. Я позвонил, чтобы договориться о встрече, и мне сказали, что это будет еще 2 дня. Отлично, подумал я, ничего страшного, я все равно был на работе большую часть дня и только там еще несколько недель, так что, если было немного жарко, я мог это вынести.

Парни постучали в дверь, предъявив мне свои документы и предоставив мне типичное американское обслуживание клиентов, к которому я привык с тех пор, как приехал сюда – я всегда смеялся над тем, как парни вдвое старше меня называли меня сэр! Так или иначе, эти два парня сказали, что думали, что где-то заблокирован кондиционер, но пока не нашли причину. Они вытащили свои вещи, развернули стремянку, и один из них держал ее, пока другой отвинчивал кухонный вентиляционный клапан и заглядывал внутрь.

Ничего не было видно, и они вытащили свои стержни, чтобы добраться до всех закоулков и закоулков в вентиляционных отверстиях, чтобы увидеть, нет ли каких-либо засоров, производя при этом много стука и лязга. Они ничего не нашли, так что я отправился сварить им кофе, когда услышал… ‘Ага!’ Очевидно, они что-то нашли, и, когда я вернулся с двумя кружками, я увидел, как он нетерпеливо вытаскивает стержни.

То, что произошло потом, никто из нас никогда не забудет, я уверен.

Звук, который издал этот парень, я никогда не забуду, но хуже всего было зрелище трупа, вытащенного из вентиляционного отверстия, выглядевшего наполовину разлагающимся, наполовину полным жизни, когда он кувыркался, падая из кондиционера вместе с волосами. все еще завернутый в стержень, теперь лежащий на полу под открытой шахтой!

Очевидно, была вызвана полиция, и неожиданный сюрприз, это была жена вышеупомянутого парня, которая «загадочно исчезла» до того, как он покинул квартиру. Причина смерти не установлена, но оказалось, что она умерла в вентиляционном отверстии, и никто не был уверен, было ли это от его рук или она сама туда забралась, хотя для женщины лет 80 я бы в этом сомневался. . Моя последняя неделя в штатах была занята заявлениями в полицию, визитами к врачам из-за воздуха, которым мы все дышали, и решением других юридических вопросов.

Я так и не узнал, что случилось со стариком. Один из полицейских, участвовавших в деле, взял мой номер и оставил мне пару сообщений после того, как я ушел, но все, что они должны были сказать, это то, что он все еще разыскивается и выдан ордер на его арест. У меня до сих пор мурашки по спине бегут от того, что я каждый день бродил по этой квартире, стонал о жаре, стонал о том, как исправно работает кондиционер – все потому, что труп был буквально в метре от меня, кто знает, что еще эту квартиру пришлось спрятать.

Вентиляционные отверстия в многоквартирных домах

Настройте погоду

Укажите свое местоположение:

Введите город и штат или почтовый индекс

По мере того, как многоквартирные дома становятся выше, а их жилая вместимость увеличивается, надлежащая вентиляция продолжает оставаться постоянной проблемой. Владельцы и арендаторы стремятся стать более энергоэффективными, и это также создает уникальные проблемы для обеспечения надлежащей вентиляции. Многоквартирные дома всегда сталкиваются с риском переноса воздуха из одной квартиры в другую, поэтому несвежий воздух постоянно рециркулируется. Существует также появление наружного воздуха с загрязняющими веществами, поступающими внутрь и ухудшающими качество воздуха в доме.

Важно понимать, как работают вентиляционные системы в многоквартирных домах, и как можно использовать эти знания для устранения некачественного воздуха и необычных или отвлекающих запахов.

Схема вентиляции в многоквартирных домах

Вентиляционные системы в многоквартирных домах, как правило, располагаются тремя основными способами: естественная вентиляция, механическая вентиляция и смешанная вентиляция.

Естественная вентиляция

Естественная вентиляция заключается в открытии окон и дверей в вашей квартире. Открытие окон позволяет выйти спертому воздуху и войти свежему снаружи. Плохо закрытые окна и двери также могут привести к естественной вентиляции, когда наружный воздух проникает через негерметичные пространства.

Естественная вентиляция практически бесплатна, свежий воздух легко подается в дом и не требует длительных процедур технического обслуживания. Недостатком естественной вентиляции является то, что из квартир выходит контролируемый климатом воздух, а влажность не регулируется. Это может привести к дискомфорту в квартире, если наружный воздух спертый или загрязненный.

Механическая вентиляция

Механическая вентиляция предполагает использование вентиляторов и воздуховодов для управления потоком наружного воздуха в здание. Поток воздуха с климат-контролем в доме также регулируется системами механической вентиляции. Система вентиляции и кондиционирования вашей квартиры включает в себя механическую вентиляционную систему.

Механическая вентиляция улучшает качество воздуха в помещении, контролируя влажность и поток наружного воздуха. При правильном использовании они также могут помочь достичь энергоэффективности. Проблемы механической вентиляции включают увеличение затрат и проблемы с влажностью воздуха.

Гибридная вентиляция

Гибридная вентиляция представляет собой сочетание естественной и механической вентиляции. Приточные воздухозаборники используются для подачи воздуха в здание, где воздух направляется через систему воздуховодов в приточный вентилятор. Вентилятор повышает давление воздуха и подает его в остальную часть здания. Затем вытяжные вентиляторы в потолке используются для удаления старого, спертого воздуха за пределы здания.

Гибридные системы могут улучшить качество воздуха в помещении, уменьшить количество аллергенов и поддерживать лучшее давление воздуха в здании.

Последствия неправильной вентиляции

Неправильная вентиляция многоквартирного дома может подвергать жильцов воздействию влажного воздуха, загрязняющих веществ и аллергенов. Это может сделать пребывание в вашей квартире нездоровым и менее комфортным. Кроме того, в многоквартирных домах часто проживают жильцы разного возраста, профессии и происхождения. Такие действия, как приготовление пищи, принятие душа и курение, могут привносить нежелательные запахи из одного помещения в дома других.

Коридоры обычно представляют собой обычное место для появления нежелательных запахов, где изменения давления в здании имеют тенденцию подавать воздух из отдельных блоков в коридоры. Затем этот воздух может поступать через отверстия в дверях и окнах в другие квартиры.

Плохая вентиляция в квартирах возникает и из-за того, что воздуховоды давно не чистились. Загрязнения, такие как жир и грязь, забивают воздуховоды и уменьшают поток воздуха.

Самодельные стратегии для лучшей вентиляции дома

При приготовлении пищи, купании или развешивании одежды для сушки убедитесь, что окна в комнате открыты, чтобы обеспечить лучший приток воздуха. Держите дверь закрытой, чтобы обеспечить максимальную циркуляцию воздуха в этом конкретном пространстве. Это также предотвратит распространение плохого качества воздуха в комнате на остальную часть дома.

В остальное время держите двери в разные комнаты открытыми, чтобы свежий воздух циркулировал по всей квартире.
