100х100, 125х125, 150х150, 200х200, 250х250, 400х400, 500х500, 600х600, видео-инструкция по монтажу своими руками, фото и цена
Большинство устройств для естественного и принудительного воздухообмена не обходятся без защиты от попадания в каналы посторонних элементов, как правило, это вентиляционная решетка 100х100 мм, 200×200 мм или с другими размерами, которая может быть сделана из разных материалов.
Размеры, в первую очередь, зависят от сечения воздушного канала, а вот материал мы зачастую выбираем самостоятельно, хотя в некоторых случаях на этот счёт существуют строгие инструкции. Сейчас мы расскажем больше о таких подсобных элементах и продемонстрируем вам видео в этой статье для наглядности.
Вентиляционная решетка 200 на 200 с осевым вентилятором в ванной
Решётки
Примечание. Такие защитные устройства, как вентиляционная решетка 150 на 150 или с большими размерами, устанавливаются на вентиляционных окнах, чтобы пресечь возможность проникновения посторонних элементов в обоих направлениях.
Большинство из них снабжены москитными сетками, которые защищают помещение от проникновения насекомых через вентканалы.
Большинство из них снабжены москитными сетками, которые защищают помещение от проникновения насекомых через вентканалы.На каких видах и типах вентиляции они необходимы
Пластиковая вентиляционная решетка 100 на 100 и другие размеры
- Прежде всего, следует знать о том, что защитные решётки, как таковые, нужны не на всех видах вентиляции и сопутствующего оборудования, но сначала посмотрим, какой вентиляция бывает вообще.
- Если циркуляция воздуха происходи в одностороннем порядке, то это означает приточную или вытяжную систему, хотя возможен также двойной вариант, где система приточно-вытяжная.
- Помимо этого воздушный поток может передвигаться естественным путём или по принуждению (механическим путём), для чего используются самые разные типы электрических вентиляторов — осевые и радиальные.
- Кроме того, вентсистемы бывают общего и местного назначения — для местного назначения решётки, как правило, не используются и если там необходима какая-то защитная преграда, то для этого обычно применяется пластиковая или металлическая москитная сетка.
- Также, вентиляционная решетка 600 на 600, но даже чаще прямоугольной формы нужна для циркуляции горячего воздуха в каминах. Здесь происходит конвекционный нагрев воздуха и её устанавливают между каминным залом и коробом-конвектором. Такие решётки устанавливают, как снизу, так и сверху, то есть на входе и на выходе воздушного потока.
- Кроме того, на приточно-вытяжной вентиляции в помещениях с высокими потолками используются так называемые анемостаты, которые являются конечным пунктом распределения воздушного потока.
Материалы
Алюминиевая вентиляционная решетка 400 на 400 с гальваническим покрытием
Если говорить о качестве, то для декоративных целей обычно используют цветные металлы — медь и алюминий, хотя из алюминия это делается чаще, так как помимо ажурного орнамента, из этого материала делают однорядные и двухрядные, регулируемые и нерегулируемые решётки с жалюзи.
Востребованность данного металла для производства такой продукции напрямую зависит от его антикоррозийных качеств, малой удельной массы и легкости в обработке.
Конечно, можно встретить также и ажурный орнамент из чугуна, но это больше относится к раритетным изделиям и в наше время производится крайне редко.
Алюминиевая однорядная вентиляционная решетка 500х500 РГ
Для производственных помещений и общественных зданий тоже гораздо практичнее использовать сталь и алюминий, причём главную роль здесь играет не стоимость материала, а его прочность. Например, вентиляционная решетка 600х600 мм из пластика будет прогибаться и если её установить на уровне досягаемости человеческого роста, то её могут попросту поломать по неосторожности.
Регулируемая вентиляционная решетка 250 на 250 из оцинкованной сталиРегулировке подлежат не только жалюзи, но и устройства с задвижкой, так, на верхнем фото вы видите именно такой продукт из листовой оцинкованной стали — её чаще всего используют для монтажа с наружной стороны здания, хотя бывает, что установка уместна и внутри — это кладовки, подсобные и производственные помещения.
Декоративная гипсовая вентиляционная решетка 125 на 125
Также для декоративной отделки очень хорошо смотрятся ажурные вентиляционные решётки из гипса или дерева. Конечно, ними невозможно регулировать интенсивность воздушного потока, но для приточно-вытяжной системы они подходят превосходно.
Пластиковая однорядная вентиляционная решетка 150х150 мм
Конечно, для бытовых целей чаще всего применяется пластик, и именно его мы чаще всего видим на вытяжных окошках ванных комнат и туалетов, небольших магазинов офисов, рабочих кабинетов и так далее. Как правило, такую продукцию делают в виде жёсткой рамки с подвижными (регулируемыми), а чаще всего неподвижными жалюзи, хотя можно встретить конструкцию и с регулируемой заслонкой, только форма изделия здесь уже будет круглой.
Размеры
Геометрические решения серии STANDART

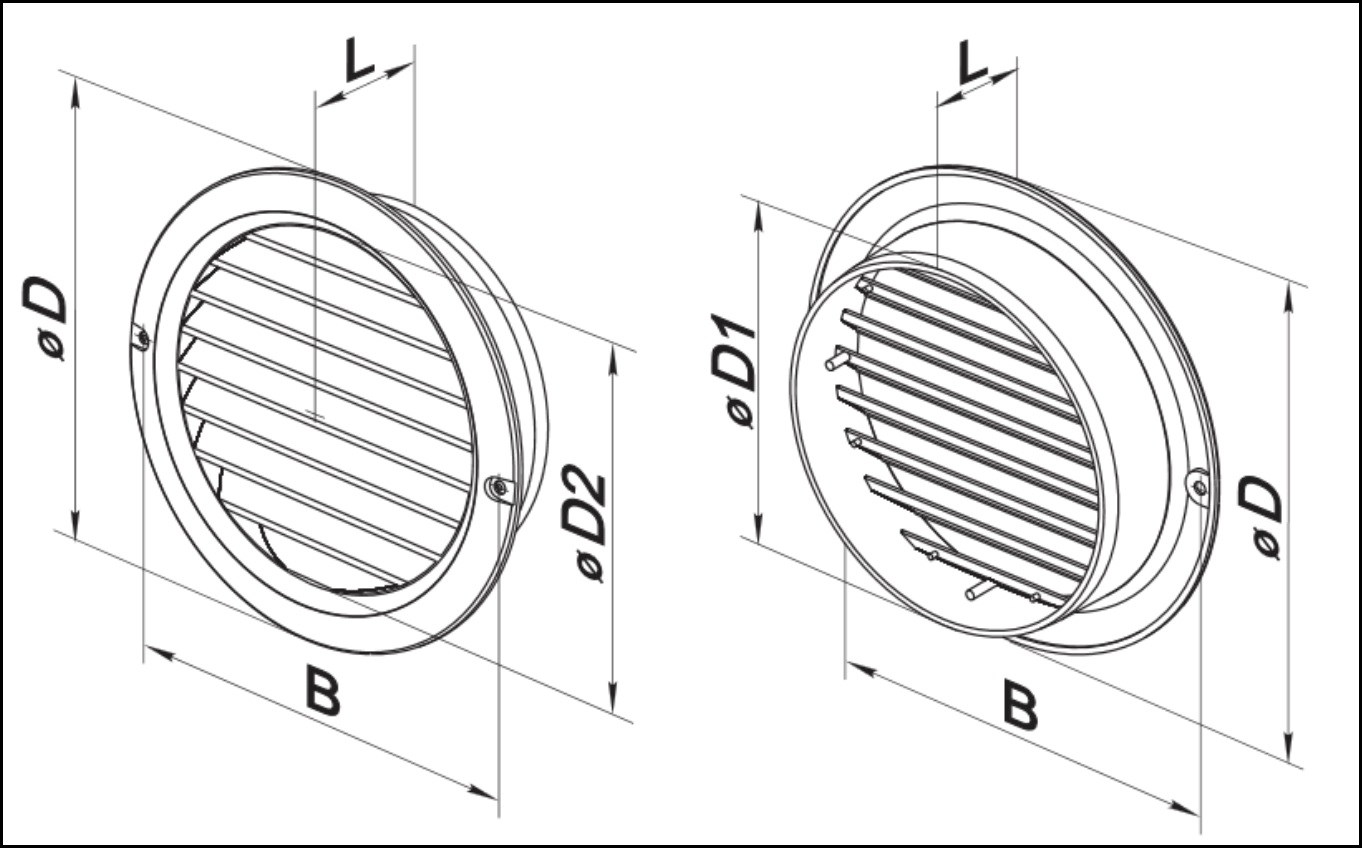

Геометрические формы, цвет и размеры продукции, о которой идёт речь в этой статье, могут кардинально отличаться друг от друга. Помимо квадрата и прямоугольника очень часто можно встретить круг, а немного реже — восьмиугольник, овал, полуовал, а иногда встречается даже треугольник.
А ниже вы можете посмотреть таблицу с наиболее популярными размерами, для алюминиевых решёток с жалюзи серии VP-NN.
| Вертикаль (мм) | Горизонталь (мм) | |||||||||||
| 100 | 150 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | ||
| Цена (руб) ↘ | ||||||||||||
| 100 | 232 | 266 | 286 | 331 | 372 | 433 | 486 | 560 | 599 | 640 | 703 | |
| 150 | 320 | 359 | 398 | 486 | 572 | 650 | 738 | 824 | 902 | 989 | 1067 | |
| 200 | 349 | 395 | 448 | 539 | 639 | 729 | 829 | 930 | 1020 | 1120 | 1212 | |
| 250 | 438 | 496 | 552 | 666 | 794 | 908 | 1032 | 1158 | 1274 | 1400 | 1515 | |
| 300 | 467 | 531 | 594 | 750 | 861 | 988 | 1124 | 1265 | 1391 | 1533 | 1659 | |
| 350 | 660 | 729 | 798 | 937 | 1092 | 1231 | 1370 | 1525 | 1664 | 1819 | 1958 | |
| 400 | 857 | 937 | 1019 | 1182 | 1364 | 1526 | 1689 | 1870 | 2034 | 2215 | 2377 | |
| 450 | 1049 | 1050 | 1138 | 1312 | 1508 | 1684 | 1859 | 2053 | 2228 | 2424 | 2599 | |
| 500 | 1141 | 1256 | 1371 | 1601 | 1853 | 2084 | 2312 | 2565 | 2796 | 3047 | 3278 | |
| 550 | 1275 | 1412 | 1551 | 1829 | 2134 | 2411 | 2689 | 2992 | 3272 | 3337 | 3540 | |
Таблица геометрических параметров и расценки в рублях
Примечание.
В данной таблицы вы видите в крайней левой вертикали и в верхней горизонтали геометрические параметры решёток. То, что между ними (большая часть таблицы), это приблизительная стоимость на 2014 год в рублях.Анемостаты
Анемостатная (диффузор) решётка
Анемостаты используют для приточной, вытяжной и приточно-вытяжной вентиляции и они чаще всего имеют круглую форму диаметром 100-125 мм, хотя, как вы можете убедиться, глядя на верхнюю фотографию, это может быть и квадрат.
Такие устройства способны регулировать интенсивность воздушного потока и его устанавливают на окошке канала либо на потолке, либо на стене. Как правило, инструкция позволяет использование анемостатов в помещениях до 4м высотой — при более высоких потолках они будут неэффективны.
Камины
Вентрешётки для каминов
При выборе подобного девайса для камина вам в любом случае придётся обратить внимание на размеры. Причем, на первом плане здесь не только наружный периметр, но и по фактической площади отверстий, хотя последние параметры, конечно, не указываются в сопроводительных документах.
Но вам не составит особого труда снять эти показания самостоятельно, воспользовавшись самой обычной метрической рулеткой. Если вы будете знать площадь сечения отверстий, то сможете придерживаться рекомендаций компании по производству и монтажу каминов.
Заключение
Как правило, конструктивные особенности решеток для вентиляции достаточно просты и вы всегда сможете установить любую из них своими руками. Но дело ведь не только в установке — вам ещё нужно будет выбрать правильные размеры, оптимально подходящий материал, статус регулируемости, определённую форму и дизайн, который больше всего подходит к данному объекту.
Виды и размеры вент решеток
02/05/2018
Для нормальной работы вентиляционных систем любого типа, как естественного, так и принудительного, необходимы вентрешетки. Материал изготовления, форма и размеры вентиляционных решеток могут быть различными.
Отличаются между собой они и по типу конструкции.
Вы можете просмотреть вентиляционные решетки в нашем каталоге.
Перейти в каталог
Материалы изготовления вентрешеток
Решетка вентиляционная, размеры которой обусловлены несколькими обстоятельствами, и, прежде всего, величиной вентканала, может быть произведена из самых разных материалов. Среди них древесина, пластмасса, металл различных сортов и др. Но чаще всего для этой уели применяется пластик, а также сталь и алюминий.
Если решетка вентиляционная металлическая размеры имеет большие, целесообразнее использовать сталь, которая обеспечит нужную прочность. У этого материала есть недостаток — он ржавеет, поэтому поверхность изделий часто подвергается оцинковке.
Где используются?
Существует множество видов вентрешеток, друг от друга они отличаются многим, и, прежде всего, местом установки. Они могут быть:
- Наружными. Устанавливаются на фасадах зданий.
- Внутренними. Монтируются в помещениях, могут быть сделаны из любого материала. Служат и для украшения комнаты, поэтому размеры жалюзийных решеток такого типа бывают разнообразными.
- Переточными. Вентрешетки вставляются в нижнюю часть дверного полотна. Их часто можно увидеть в дверях, ведущих в санузел.
Приобрести готовую вент решетку или заказать изделие можно в компании ПК «ВТВ-Инжиниринг».
Подписаться на новости Подписаться на новости
youtube.com/embed/vucSbEEgnHI”> Получите оптовые цены!
Здравствуйте!
Оставьте свой контакт,
мы Вам перезвоним.
Телефон
Отправляя данные вы соглашаетесь с политикой конфиденциальности этого сайта
Как измерить вентиляционные крышки
Шаг 1: Снимите существующую вентиляционную крышку Примечание: Не измеряйте существующее покрытие. | ||
ШАГ 2: ИЗМЕРИТЕ ОТВЕРСТИЕ ВОЗДУХОВОДА В ПОЛУ, СТЕНЕ ИЛИ ПОТОЛКЕ. (ДЛИНА В ДЮЙМАХ – ВЫСОТА В ДЮЙМАХ) ЭТО ВАШ РАЗМЕР ОТВЕРСТИЯ ВОЗДУХОВОДА. Примечание: Сначала всегда указывается длина (L), а затем высота (H). Многие из наших вентиляционных решеток имеют направленные узоры, поэтому крайне важно указать оба размера в соответствующем порядке. | ||
Шаг 3: Размер отверстия воздуховода должен соответствовать размеру вентиляционной крышки, указанному в перечне продукции. Длина и высота отверстия воздуховода должны соответствовать ширине и длине конкретного регистра/решетки, которую вы хотите приобрести. Примечание: Это размер вашего отверстия (внутреннего размера). Общий (внешний) размер вашей крышки будет больше, чем размер отверстия – это соответствует внешней границе части крышки, где расположены отверстия для винтов. НЕ уменьшайте размер. Фактический размер задней рамы крышки будет немного меньше вашего примерного размера отверстия – это необходимо для того, чтобы рама и/или заслонка удобно помещались ВНУТРИ отверстия воздуховода. |
СОВЕТЫ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ: Отверстие воздуховода находится в носке или близко к соседней стене?
Если отверстие воздуховода имеет ограничения по внешним размерам, потому что оно должно поместиться в ограниченном пространстве выступа или находится слишком близко к соседней стене/потолку, вам может потребоваться индивидуальный внешний размер. Большинство наших металлических крышек с лазерной резкой (кроме товаров для быстрой доставки), а также наши деревянные крышки могут быть отрегулированы в соответствии с нужным вам размером границы — если вам нужен нестандартный внешний размер, пожалуйста, заполните форму индивидуального запроса здесь.
У вас нестандартный размер?
Нет необходимости в точных измерениях, вы можете округлить размер до ближайшего размера 1/2 дюйма.
Например, если размер отверстия воздуховода составляет 9-3/4 дюйма x 9-3/4 дюйма, подойдет крышка 10×10.
Если отверстие вашего воздуховода округлено до ближайшего размера 1/2 дюйма, но вы все еще не можете найти размер отверстия воздуховода в списке, не беспокойтесь. Многие из наших чехлов доступны в нестандартных размерах. Нажмите здесь, чтобы заполнить нашу форму запроса нестандартного размера.
Новая отделка стен или пола, не оставляющая места для рамки стандартного размера?
Не волнуйтесь, мы можем отрегулировать размер вашей обложки! Во многих случаях вам потребуется уменьшить размер крышки, чтобы убедиться, что крышка и ее окантовка подходят для вашего воздуховода. Это делается путем вычитания размера границы (обычно 1–1,5 дюйма) из размера отверстия. например отверстие воздуховода размером 10 x 4 дюйма, которое упирается в стену, может быть закрыто крышкой размером 10 x 3 дюйма. Пожалуйста, позвоните нам, если вы не уверены в своих размерах.
