Виды и размеры вент решеток

02/05/2018

Для нормальной работы вентиляционных систем любого типа, как естественного, так и принудительного, необходимы вентрешетки. Материал изготовления, форма и размеры вентиляционных решеток могут быть различными. Отличаются между собой они и по типу конструкции.

Вы можете просмотреть вентиляционные решетки в нашем каталоге.

Перейти в каталог

Материалы изготовления вентрешеток

Решетка вентиляционная, размеры которой обусловлены несколькими обстоятельствами, и, прежде всего, величиной вентканала, может быть произведена из самых разных материалов. Среди них древесина, пластмасса, металл различных сортов и др. Но чаще всего для этой уели применяется пластик, а также сталь и алюминий.

Если решетка вентиляционная металлическая размеры имеет большие, целесообразнее использовать сталь, которая обеспечит нужную прочность. У этого материала есть недостаток — он ржавеет, поэтому поверхность изделий часто подвергается оцинковке.

Где используются?

Существует множество видов вентрешеток, друг от друга они отличаются многим, и, прежде всего, местом установки. Они могут быть:

• Наружными. Устанавливаются на фасадах зданий. Так как размеры вентрешеток подобного типа обычно велики, они защищаются мелкой сеткой, которая не пропускает мусора и насекомых. У них есть жалюзи, не допускающие попадания в вентканал снега и дождя.
• Внутренними. Монтируются в помещениях, могут быть сделаны из любого материала. Служат и для украшения комнаты, поэтому размеры жалюзийных решеток такого типа бывают разнообразными.
• Переточными. Вентрешетки вставляются в нижнюю часть дверного полотна. Их часто можно увидеть в дверях, ведущих в санузел.

Приобрести готовую вент решетку или заказать изделие можно в компании ПК «ВТВ-Инжиниринг».

Подписаться на новости Подписаться на новости

Получите оптовые цены!

Здравствуйте!
Оставьте свой контакт,
мы Вам перезвоним.

Телефон

Отправляя данные вы соглашаетесь с политикой конфиденциальности этого сайта

Вентиляционные решетки ВР-Н, ВР-Н2 / Воздухораспределители / Виавент

Решетки СЕЗОН ВР-Н, ВР-Н2 (наружные с горизонтальным расположением нерегулируемых жалюзи) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.

Конструкция
Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 35° к лицевой стороне изделия горизонтально расположенных жалюзи. Рамка решетки СЕЗОН ВР-Н2 выполнена из усиленного профиля. Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).
В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).
Для решеток СЕЗОН ВР-Н, ВР-Н2 предусмотрена возможность оснащения адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением воздуховода круглого либо прямоугольного сечения.
Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров с шагом 1 мм. Ограничение по минимальным и максимальным размерам, согласно таблице.

Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток ВР-Н, ВР-Н2

Типоразмер	Параметр	Посадочный размер по горизонтали, А (мм)
		100	150	200	250	300	400	500	600
100	Fc. c, м²	0,0038	0,0057	0,0076	0,0095	0,0115	0,0153	0,0192	0,0231
	ВР-Н m, кг	0,21	0,27	0,33	0,38	0,44	0,55	0,66	0,77
	ВР-Н2 m, кг	0,35	0,43	0,50	0,58	0,66	0,81	0,96	1,12
150	Fc.c, м²	0,0056	0,0085	0,0114	0,0143	0,0172	0,0230	0,0288	0,0346
	ВР-Н m, кг	0,26	0,33	0,39	0,46	0,52	0,65	0,78	0,91
	ВР-Н2 m, кг	0,42	0,50	0,59	0,68	0,76	0,94	1,11	1,29
200	Fc. c, м²	0,0075	0,0114	0,0152	0,0191	0,0230	0,0307	0,0384	0,0461
	ВР-Н m, кг	0,30	0,38	0,46	0,53	0,61	0,76	0,91	1,06
	ВР-Н2 m, кг	0,48	0,58	0,68	0,78	0,87	1,07	1,26	1,46
250	Fc.c, м²	0,0113	0,0171	0,0229	0,0286	0,0344	0,0460	0,0576	0,0692
	ВР-Н m, кг	0,37	0,47	0,56	0,66	0,75	0,95	1,14	1,33
	ВР-Н2 m, кг	0,57	0,69	0,81	0,92	1,04	1,28	1,51	1,75
300	Fc. c, м²	0,0132	0,0199	0,0267	0,0334	0,0402	0,0537	0,0672	0,0807
	ВР-Н m, кг	0,41	0,52	0,63	0,73	0,84	1,05	1,27	1,48
	ВР-Н2 m, кг	0,64	0,76	0,89	1,02	1,15	1,40	1,66	1,92
350	Fc.c, м²	0,0150	0,0228	0,0305	0,0382	0,0459	0,0614	0,0768	0,0922
	ВР-Н m, кг	0,46	0,58	0,69	0,81	0,93	1,16	1,39	1,63
	ВР-Н2 m, кг	0,70	0,84	0,98	1,12	1,26	1,53	1,81	2,09
400	Fc. c, м²	0,0188	0,0284	0,0381	0,0477	0,0574	0,0767	0,0960	0,1153
	ВР-Н m, кг	0,53	0,66	0,80	0,94	1,07	1,35	1,62	1,90
	ВР-Н2 m, кг	0,79	0,95	1,11	1,27	1,43	1,74	2,06	2,38
500	Fc.c, м²	0,0226	0,0341	0,0457	0,0573	0,0689	0,0920	0,1152	0,1384
	ВР-Н m, кг	0,64	0,80	0,97	1,14	1,31	1,64	1,98	2,31
	ВР-Н2 m, кг	0,94	1,13	1,32	1,51	1,70	2,08	2,46	2,84
600	Fc c, м²	0,0282	0,0427	0,0571	0,0716	0,0861	0,1150	0,1440	0,1729
	ВР-Н m, кг	0,73	0,91	1,10	1,29	1,48	1,86	2,23	2,61
	ВР-Н2 m, кг	1,08	1,29	1,50	1,71	1,92	2,34	2,76	3,18

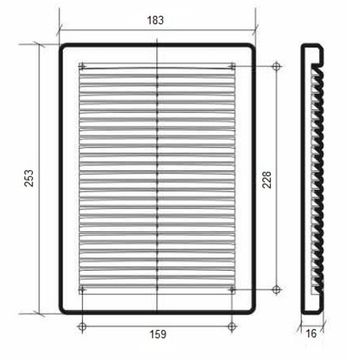

Посадочные размеры и сечение профиля

Вентиляционная решетка ВР-Н

Вентиляционная решетка ВР-Н2

Профили, используемые при изготовлении решеток

Сечение профиля рамки решетки ВР-Н	Сечение профиля рамки ВР-Н2	Сечение профиля жалюзи

Монтаж вентиляционной решетки ВР-Н с помощью винтового соединения (отверстие Ø3,5мм)

Монтаж вентиляционной решетки ВР-Н2 с помощью винтового соединения (отверстие Ø3,5мм)

Зависимость падения давления от площади свободного сечения решетки ВР-Н, ВР-Н2 расхода воздуха

Как измерить вентиляционные крышки

	Шаг 1: Снимите существующую вентиляционную крышку Примечание:  Не измеряйте существующее покрытие.
	ШАГ 2: ИЗМЕРИТЕ ОТВЕРСТИЕ ВОЗДУХОВОДА В ПОЛУ, СТЕНЕ ИЛИ ПОТОЛКЕ. (ДЛИНА В ДЮЙМАХ – ВЫСОТА В ДЮЙМАХ) ЭТО ВАШ РАЗМЕР ОТВЕРСТИЯ ВОЗДУХОВОДА. Примечание:  Сначала всегда указывается длина (L), а затем высота (H). Многие из наших вентиляционных решеток имеют направленные узоры, поэтому крайне важно указать оба размера в соответствующем порядке.
	Шаг 3: Размер отверстия воздуховода должен соответствовать размеру вентиляционной крышки, указанному в перечне продукции. Длина и высота отверстия воздуховода должны соответствовать ширине и длине конкретного регистра/решетки, которую вы хотите приобрести. Примечание:  Это размер вашего отверстия (внутреннего размера). Общий (внешний) размер вашей крышки будет больше, чем размер отверстия – это соответствует внешней границе части крышки, где расположены отверстия для винтов. НЕ уменьшайте размер. Фактический размер задней рамы крышки будет немного меньше вашего примерного размера отверстия – это необходимо для того, чтобы рама и/или заслонка удобно помещались ВНУТРИ отверстия воздуховода.



СОВЕТЫ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ:

Отверстие воздуховода находится в носке или близко к соседней стене?

Если отверстие воздуховода имеет ограничения по внешним размерам, потому что оно должно поместиться в ограниченном пространстве выступа или находится слишком близко к соседней стене/потолку, вам может потребоваться индивидуальный внешний размер. Большинство наших металлических крышек с лазерной резкой (кроме товаров для быстрой доставки), а также наши деревянные крышки могут быть отрегулированы в соответствии с нужным вам размером границы — если вам нужен нестандартный внешний размер, пожалуйста, заполните форму индивидуального запроса здесь.



У вас нестандартный размер?

Нет необходимости в точных измерениях, вы можете округлить размер до ближайшего размера 1/2 дюйма. Например, если размер отверстия воздуховода составляет 9-3/4 дюйма x 9-3/4 дюйма, подойдет крышка 10×10.

Если отверстие вашего воздуховода округлено до ближайшего размера 1/2 дюйма, но вы все еще не можете найти размер отверстия воздуховода в списке, не беспокойтесь. Многие из наших чехлов доступны в нестандартных размерах. Нажмите здесь, чтобы заполнить нашу форму запроса нестандартного размера.

Новая отделка стен или пола, не оставляющая места для рамки стандартного размера?

Не волнуйтесь, мы можем отрегулировать размер вашей обложки! Во многих случаях вам потребуется уменьшить размер крышки, чтобы убедиться, что крышка и ее окантовка подходят для вашего воздуховода. Это делается путем вычитания размера границы (обычно 1–1,5 дюйма) из размера отверстия. например отверстие воздуховода размером 10 x 4 дюйма, которое упирается в стену, может быть закрыто крышкой размером 10 x 3 дюйма. Пожалуйста, позвоните нам, если вы не уверены в своих измерениях.

Линейные стержневые деревянные решетки для поверхностного монтажа

Информация

Артикул:AW-LB-F ,Доступность:

Информация

Артикул:

АВ-ЛБ-Ф

MPN:

ВКУ-ЛБ-Ф

Наличие:

Срок изготовления 6-8 недель.
