Вальмовая крыша: 65 фото частных домов

Вальмовая крыша — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

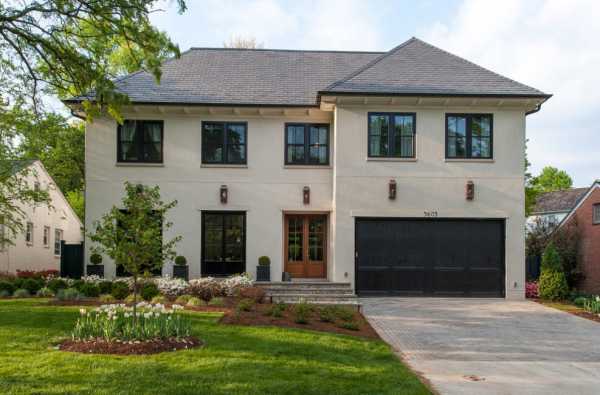

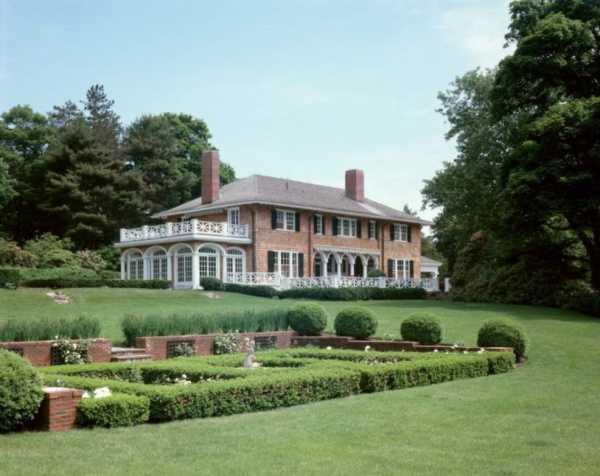

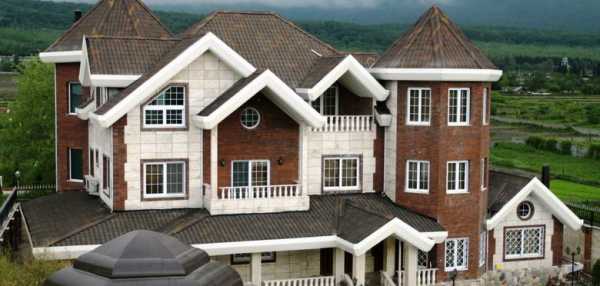

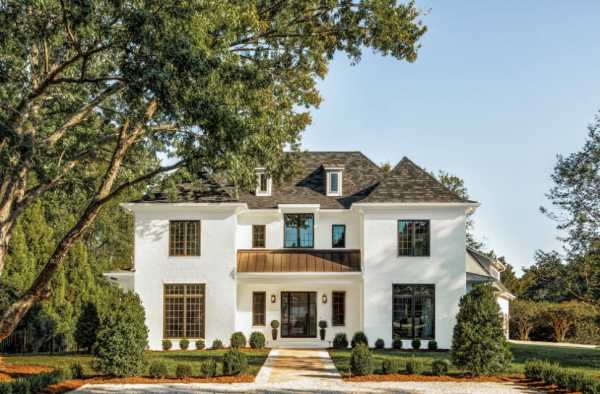

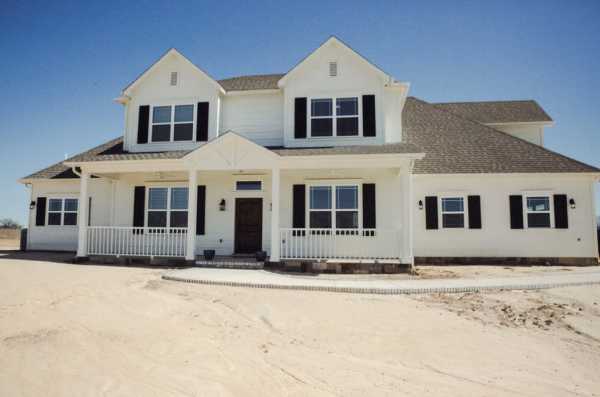

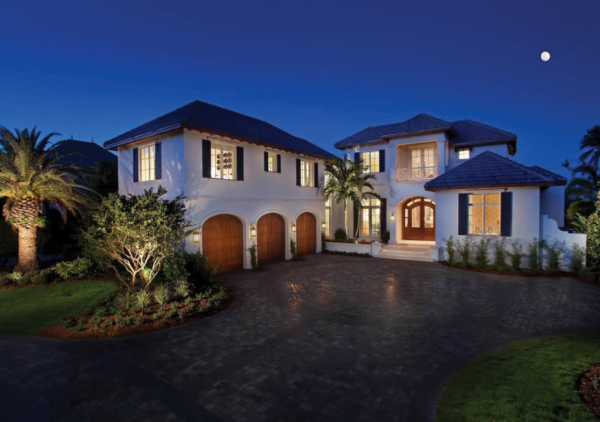

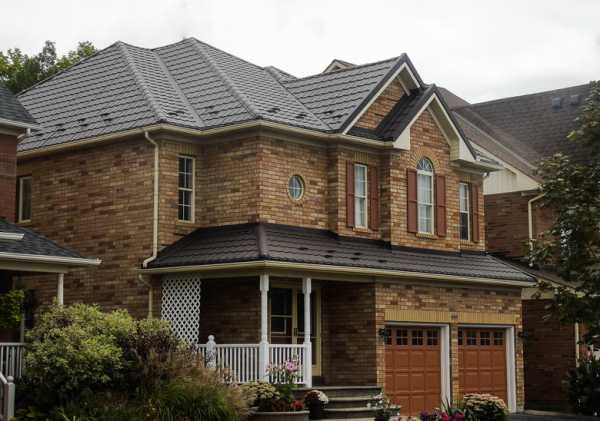

Двухэтажные дома

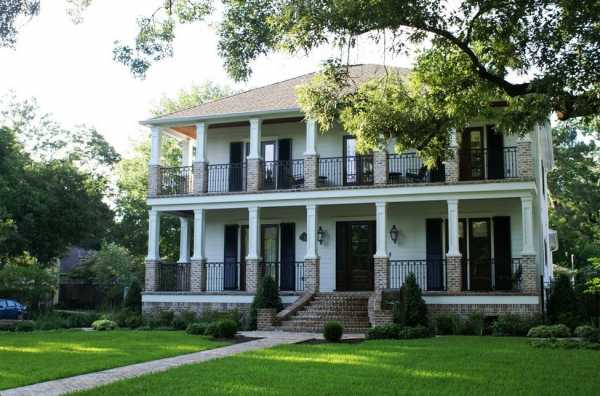

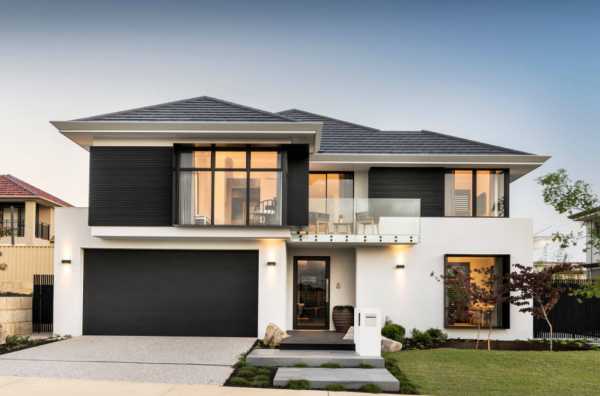

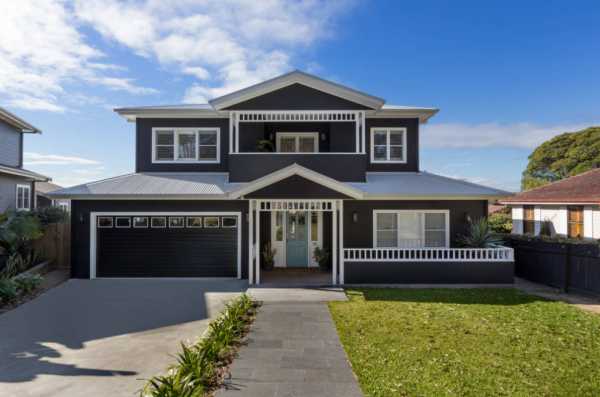

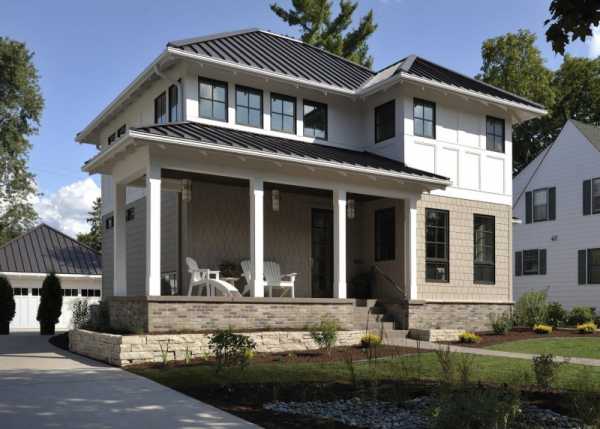

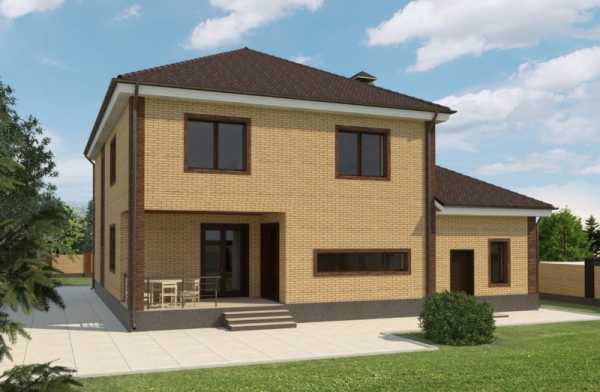

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Фото: eaglemetalsmfg.com

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

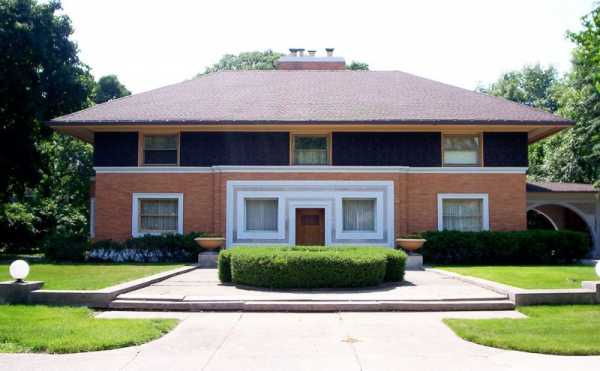

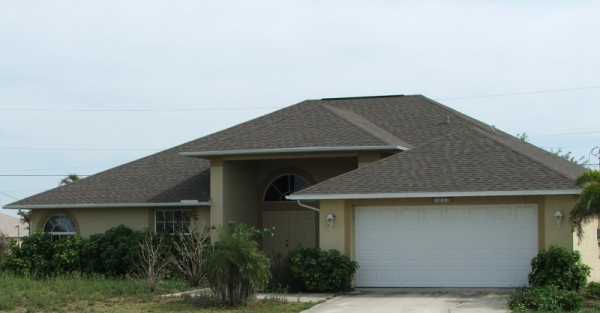

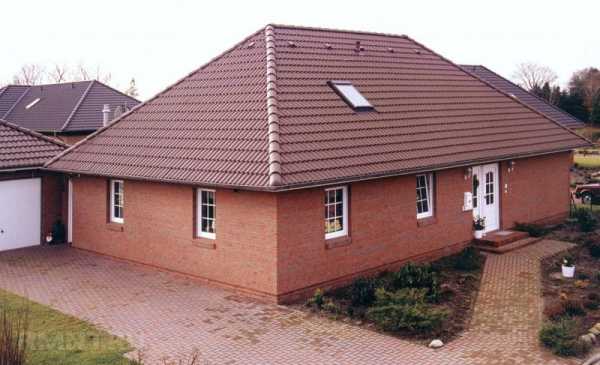

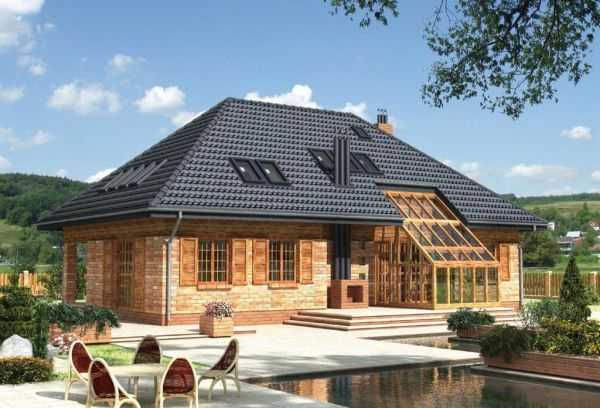

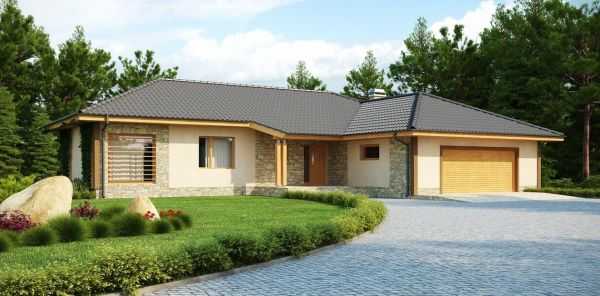

Одноэтажные дома

Фото: dallasmetalroofs.com

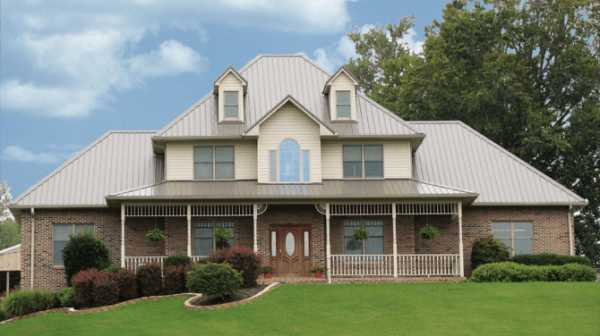

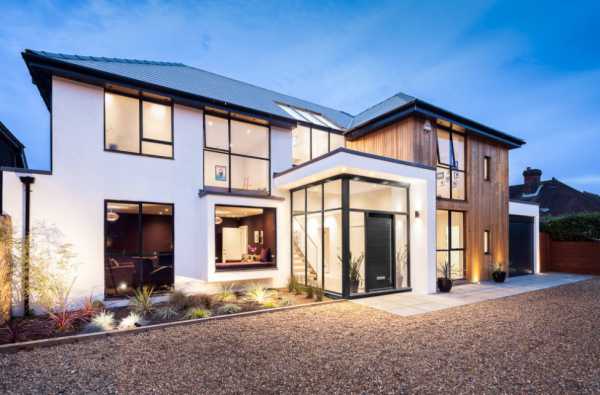

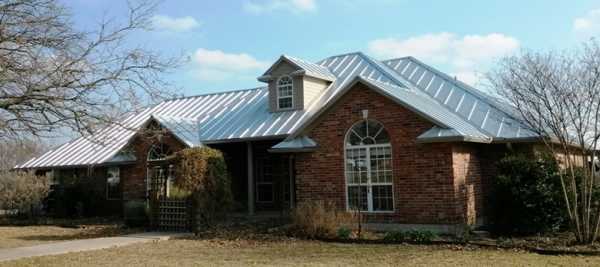

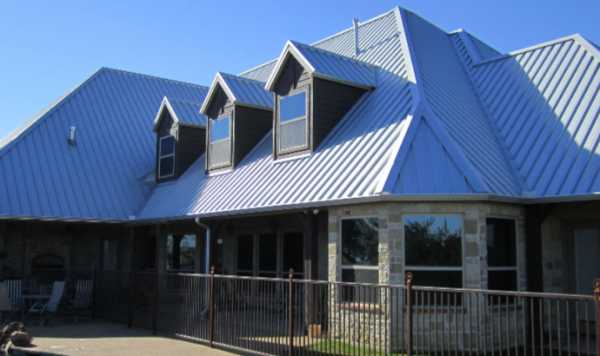

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

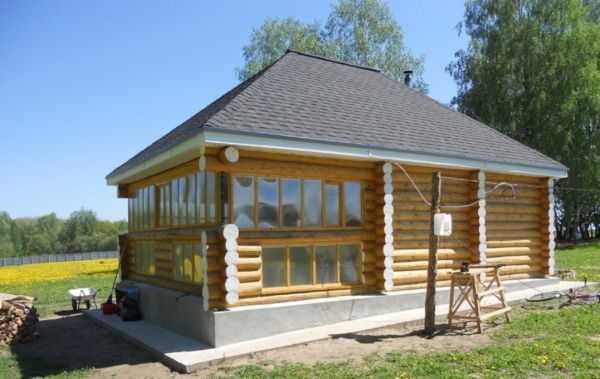

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Фото: muellerinc.com

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Мансардные крыши

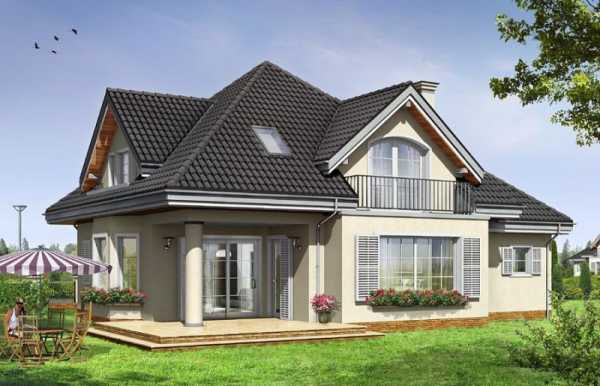

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

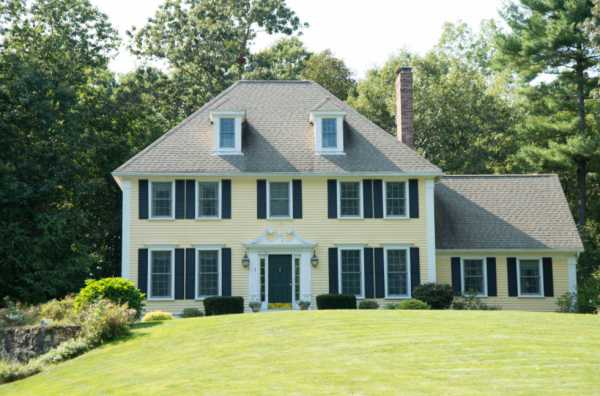

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

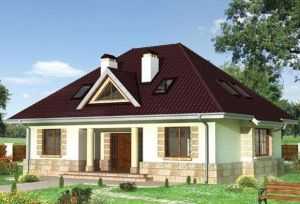

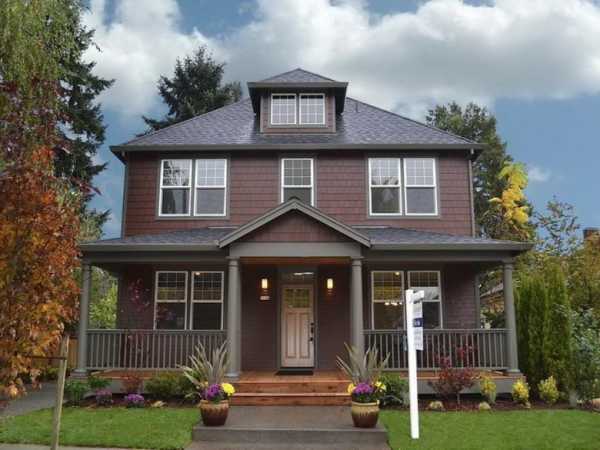

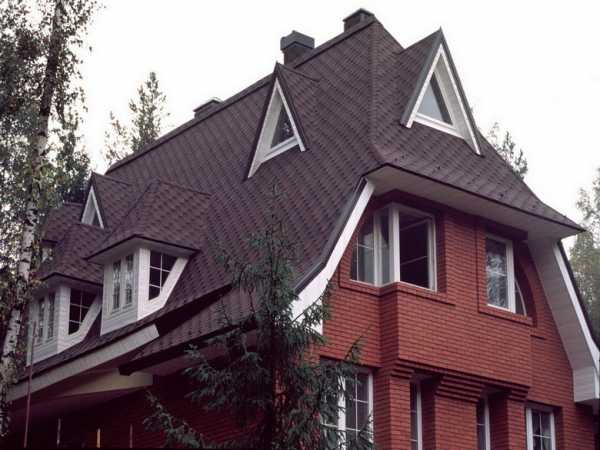

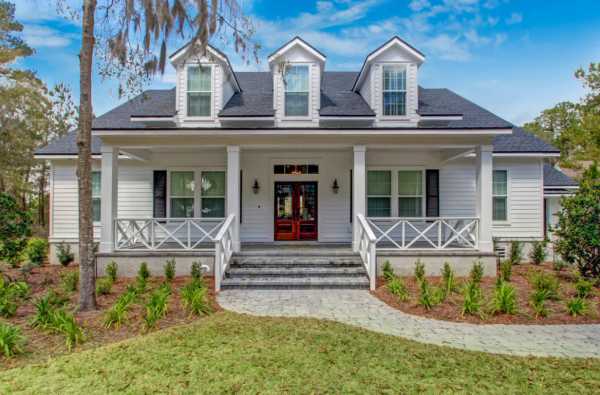

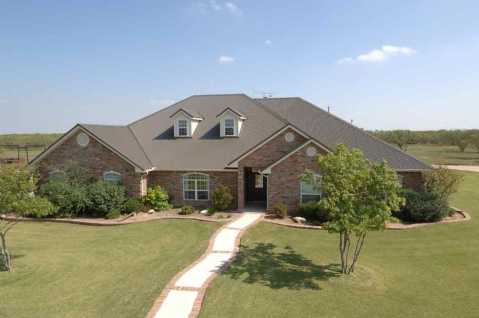

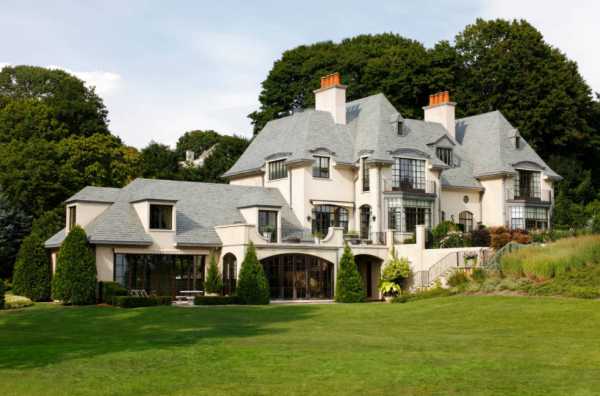

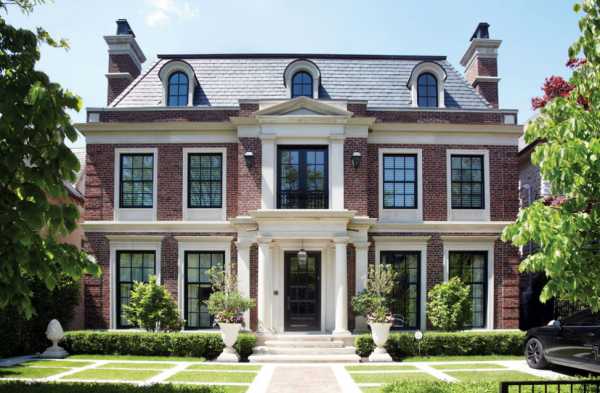

Крыша со слуховым окном

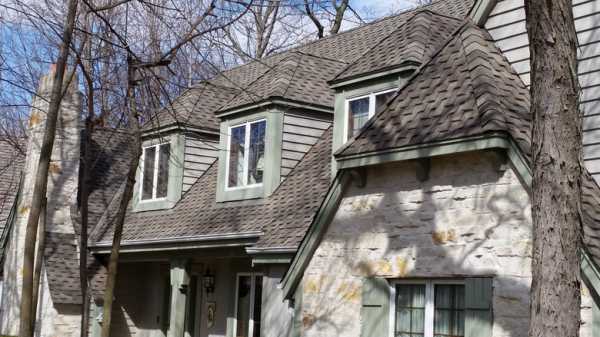

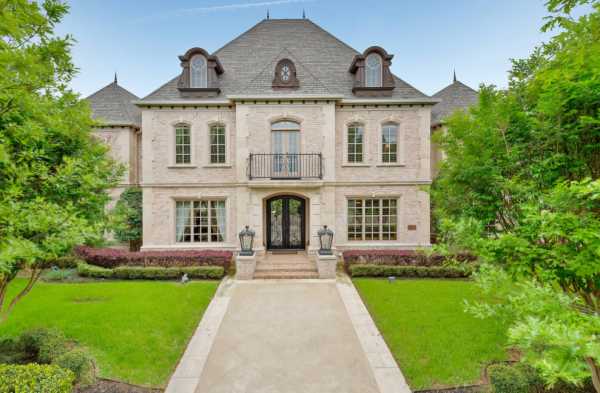

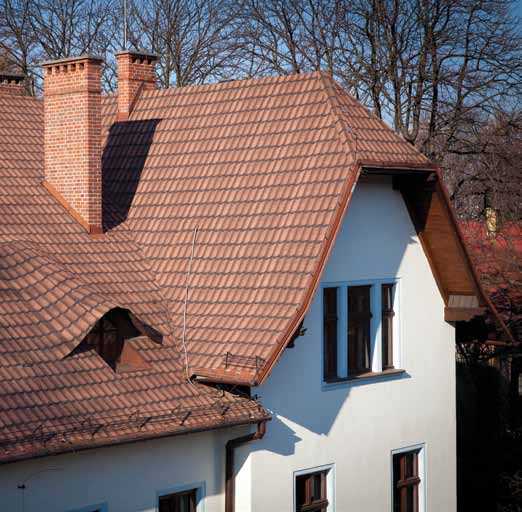

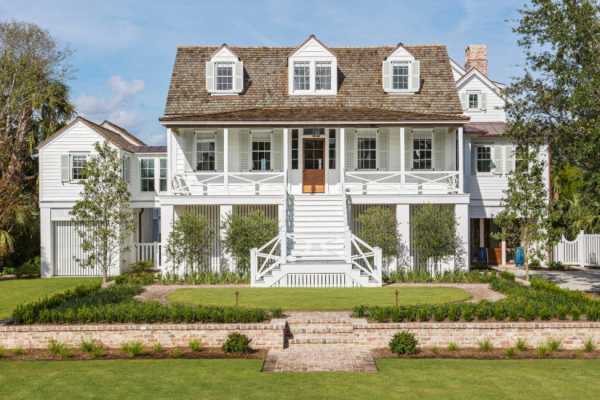

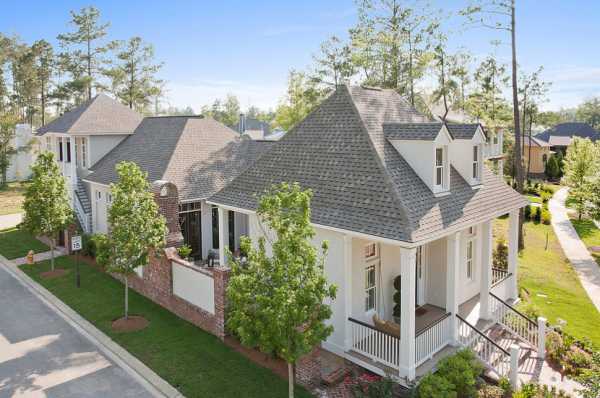

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

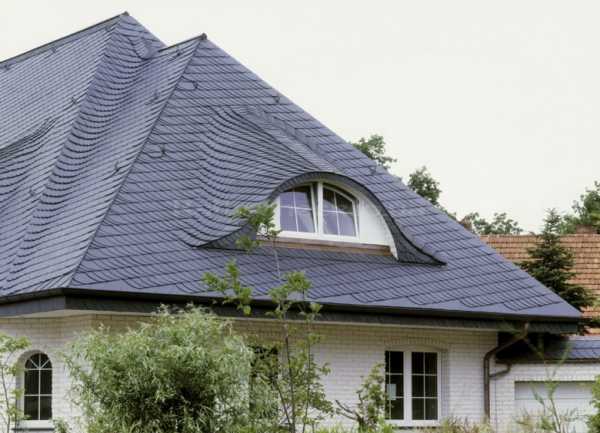

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

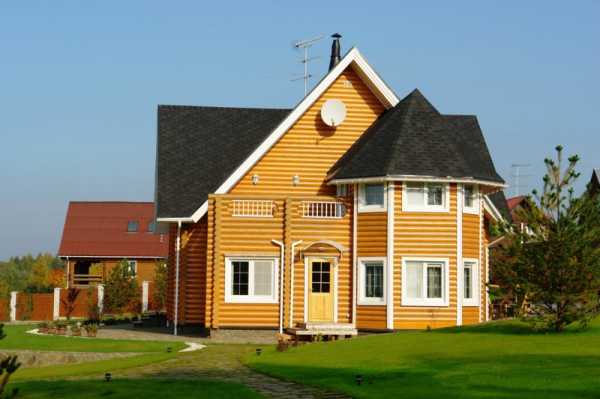

Дома с эркером

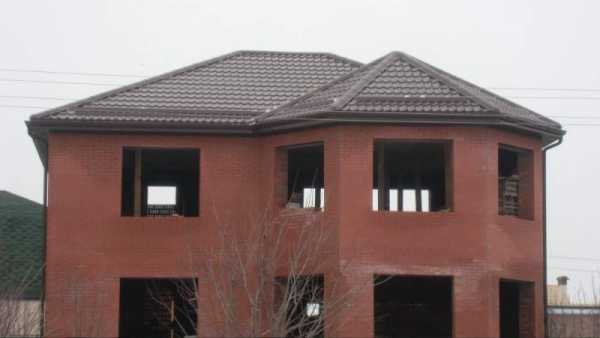

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

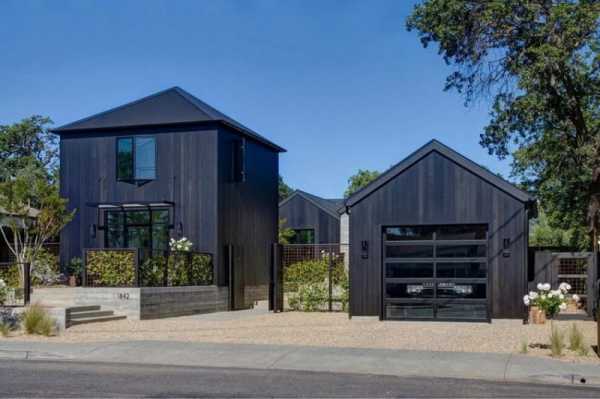

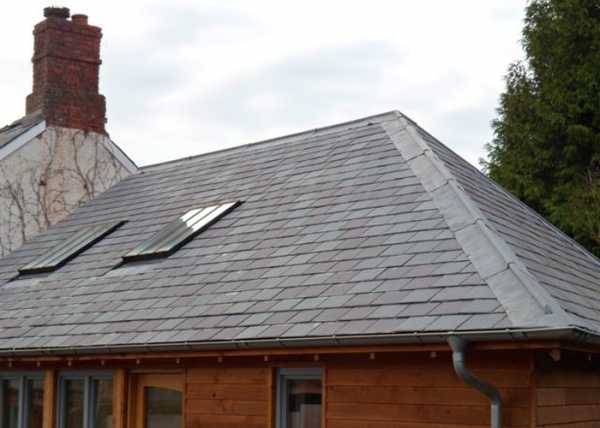

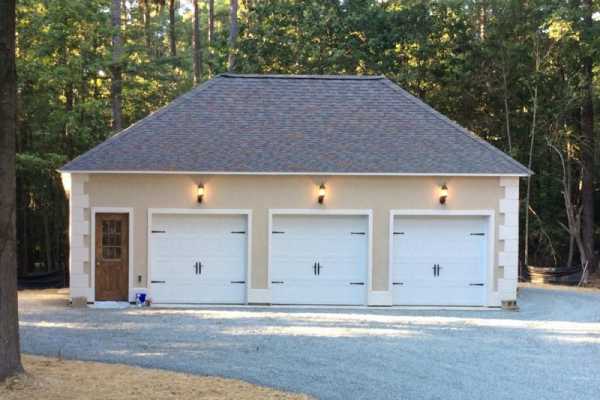

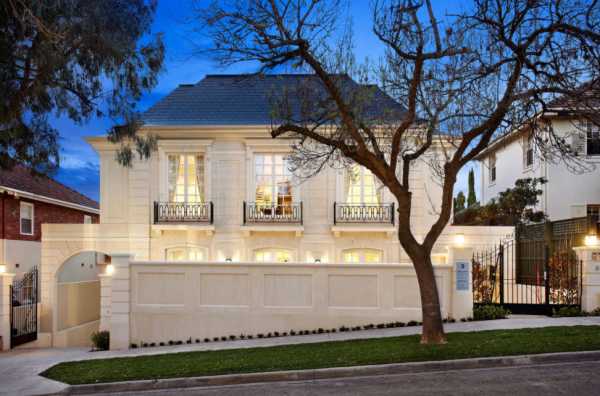

Четырехскатные крыши

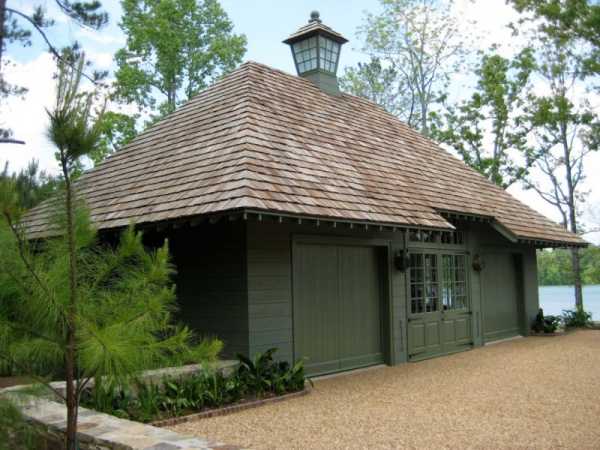

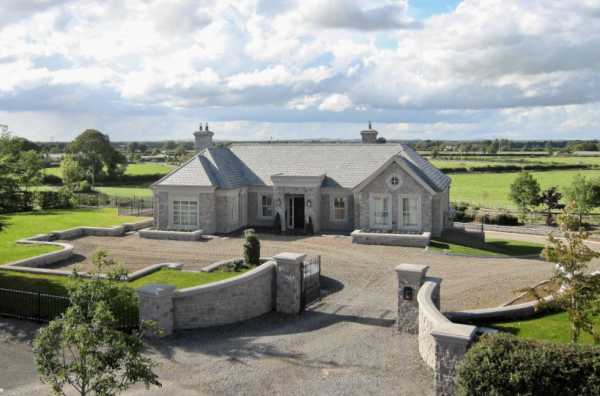

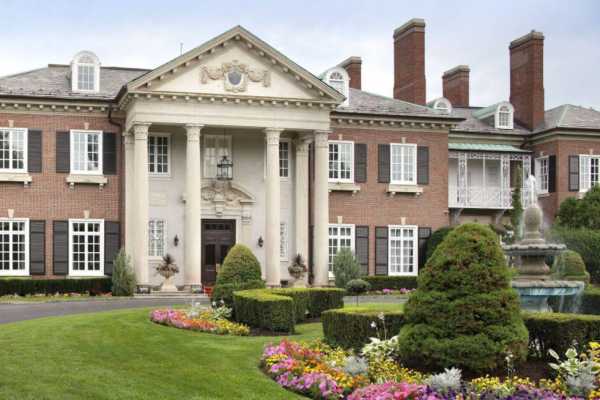

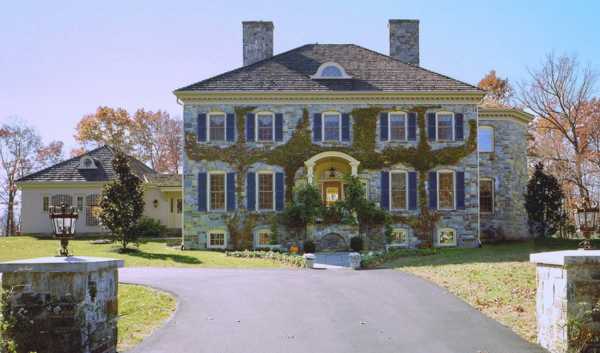

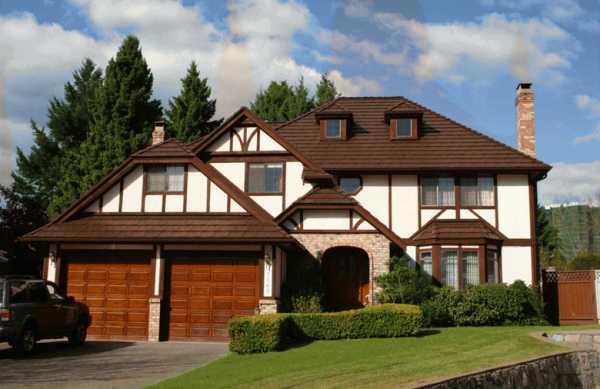

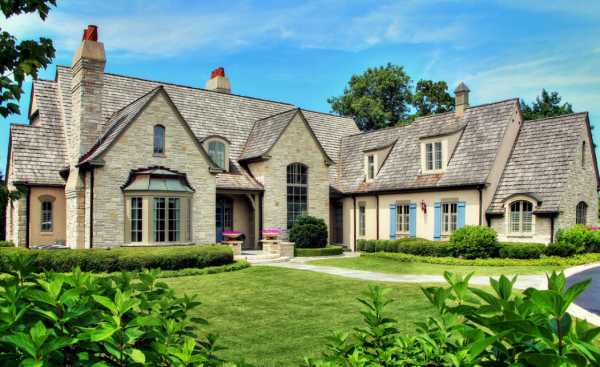

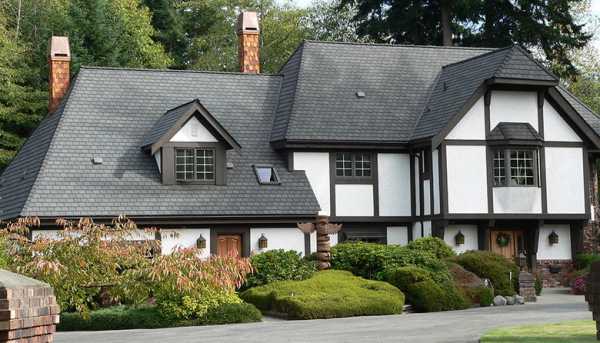

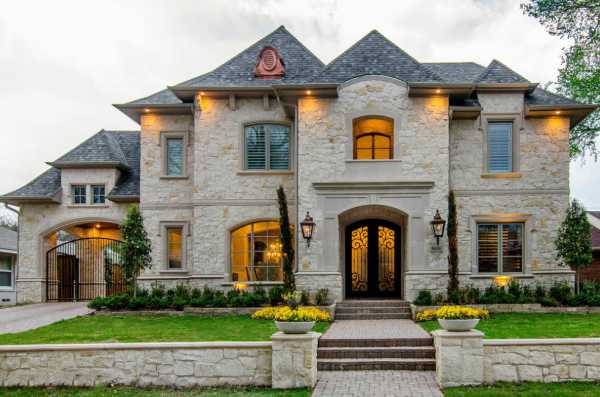

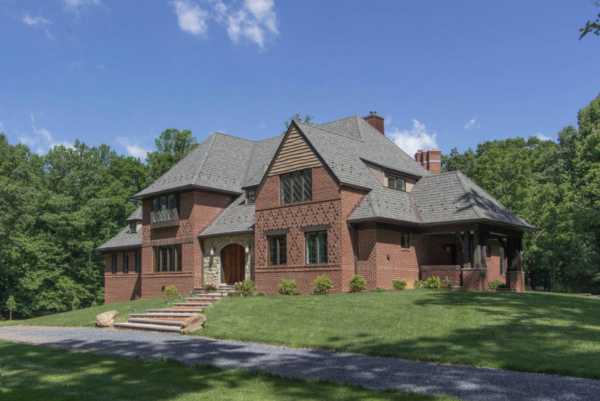

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

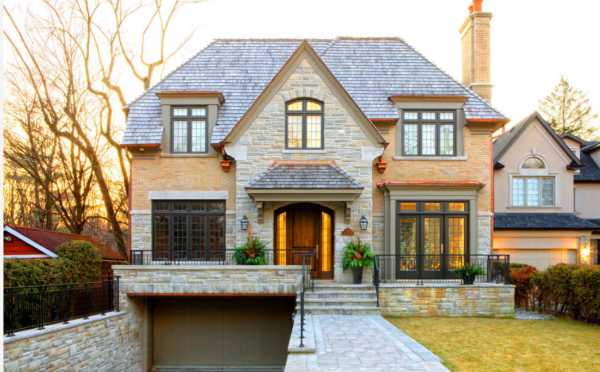

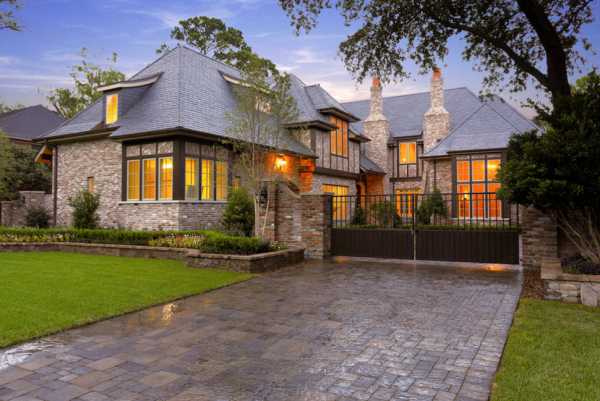

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

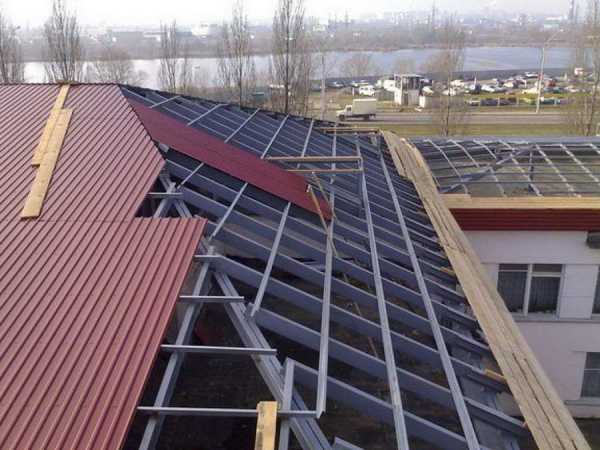

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

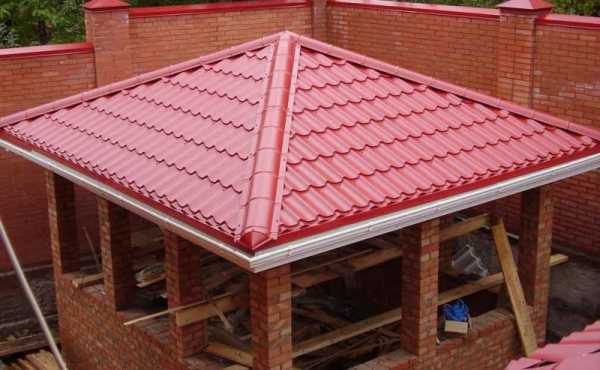

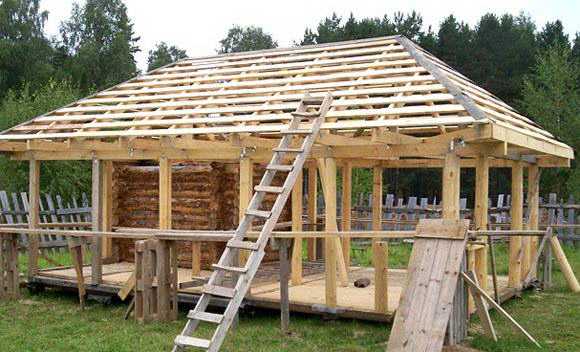

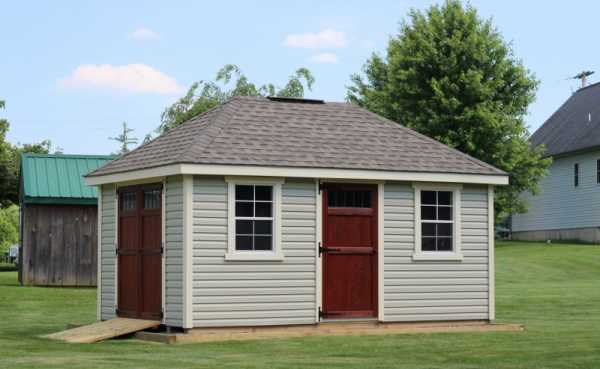

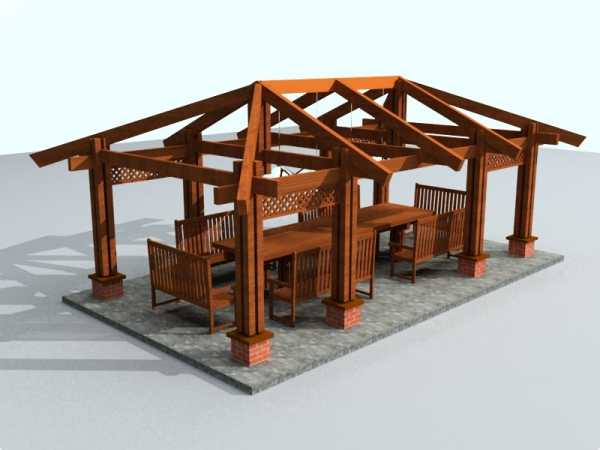

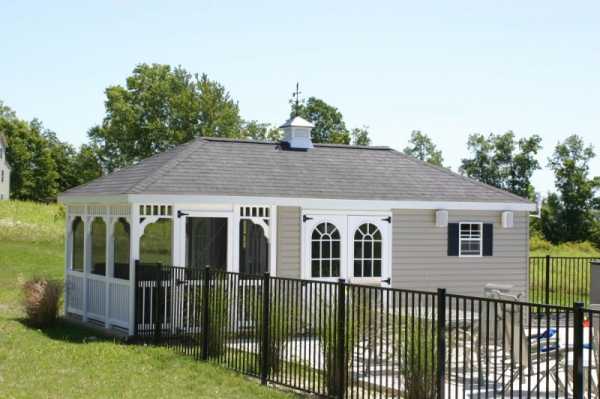

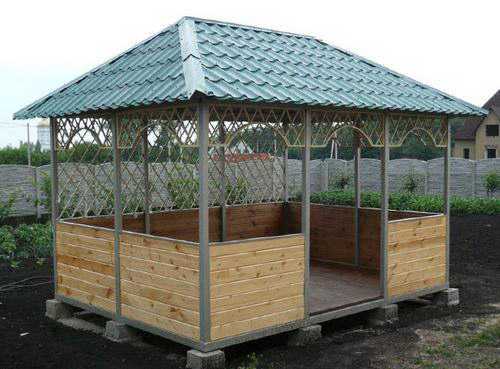

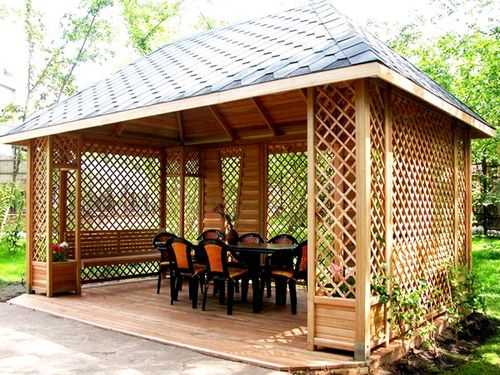

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

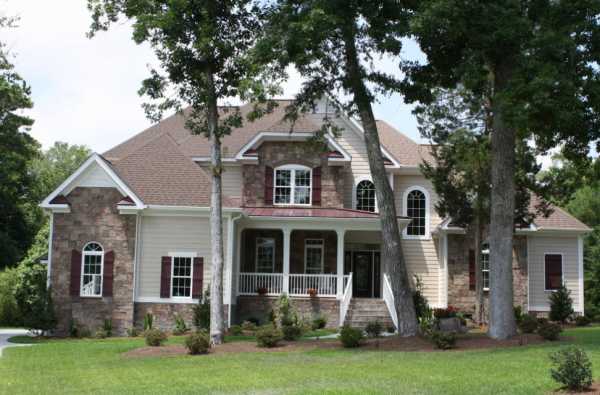

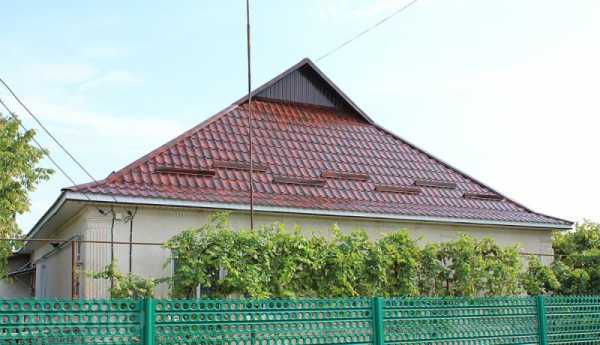

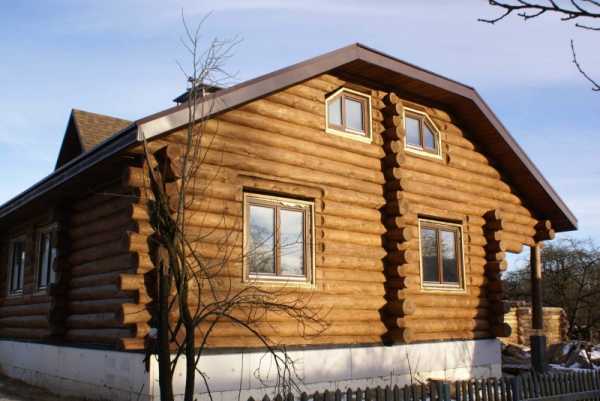

Двухскатные полувальмовые кровли

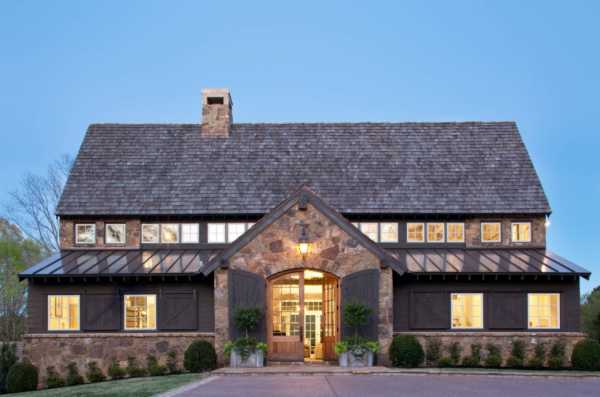

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

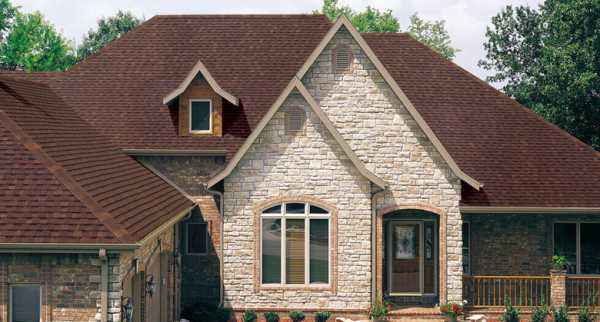

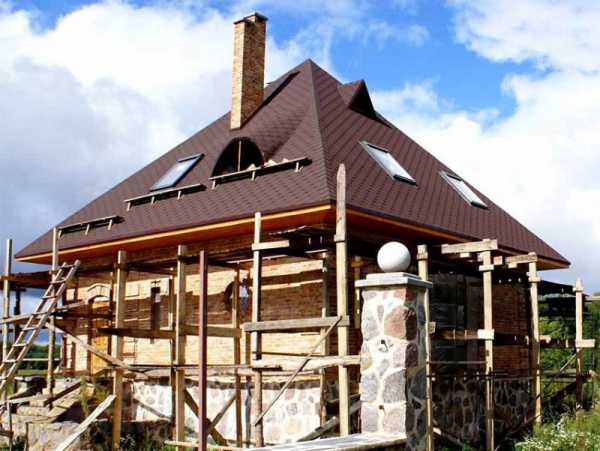

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

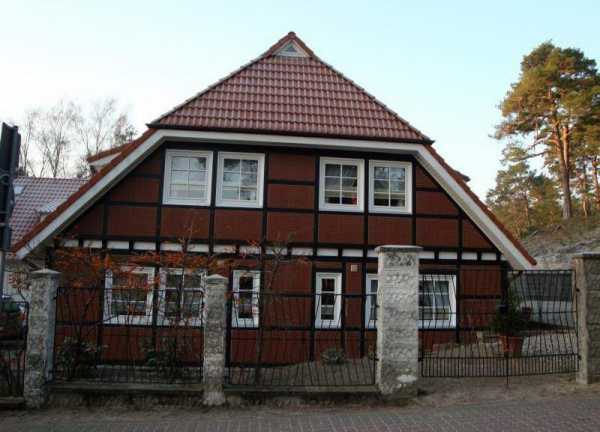

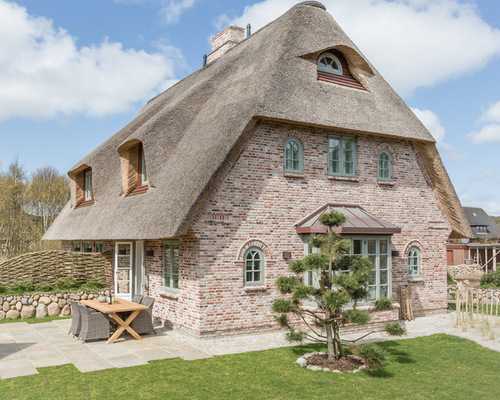

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

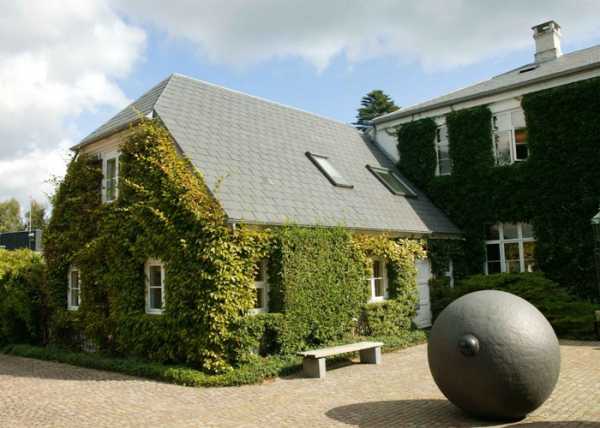

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

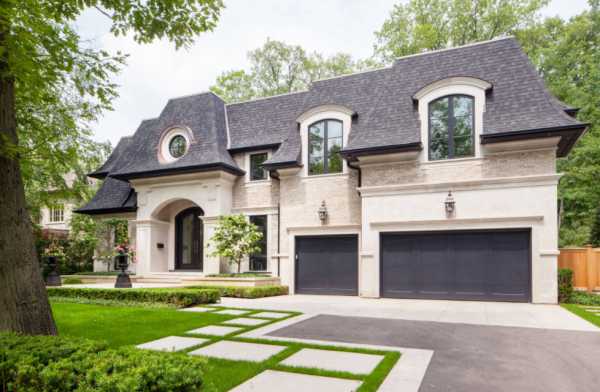

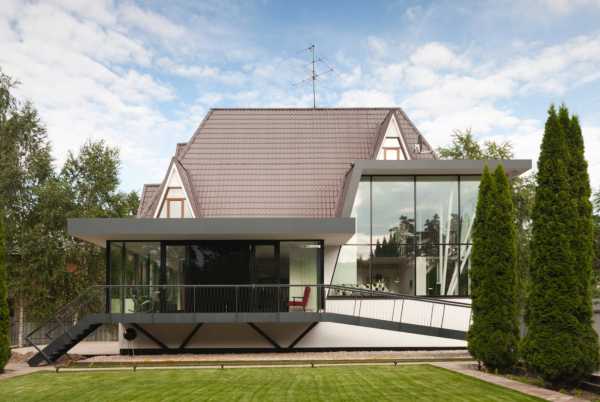

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

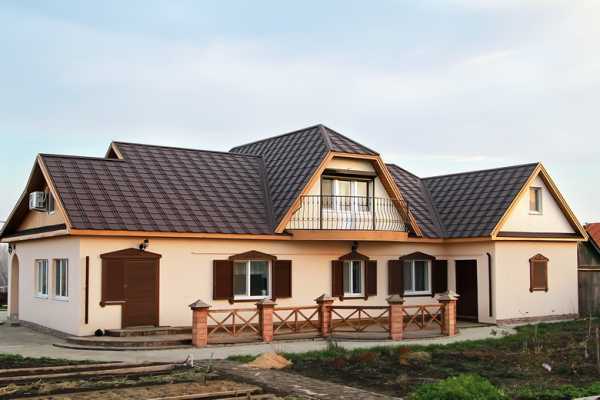

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

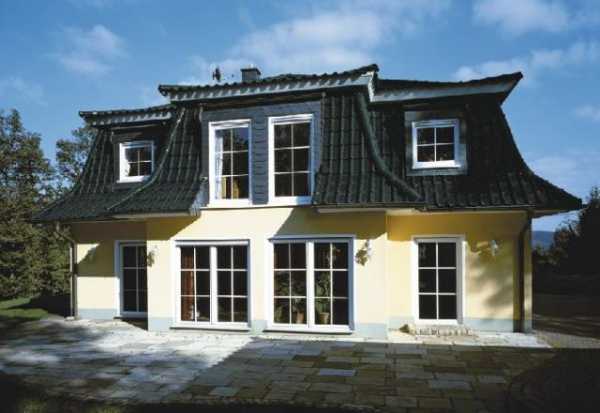

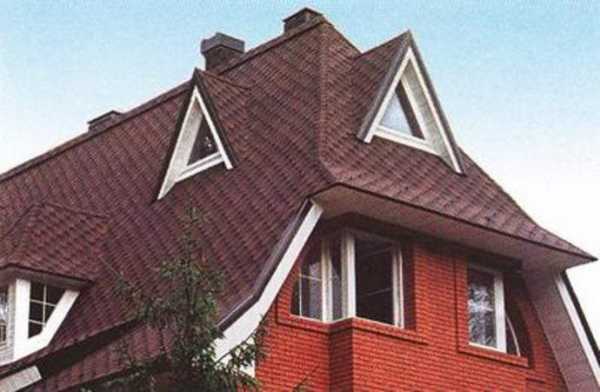

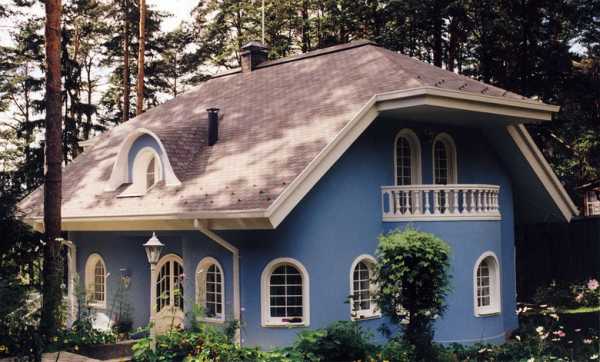

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

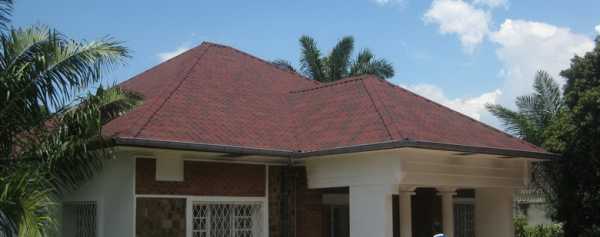

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулина

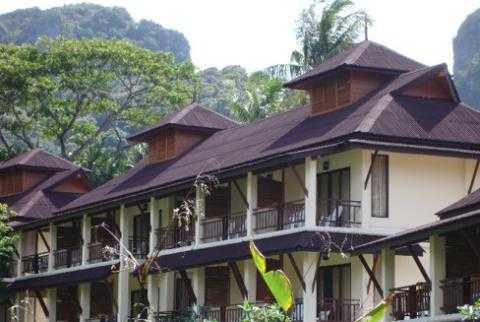

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

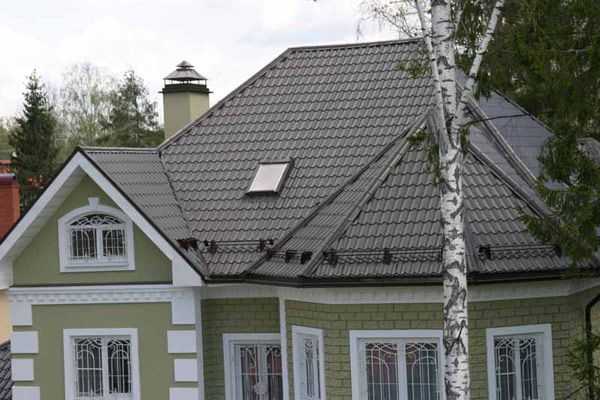

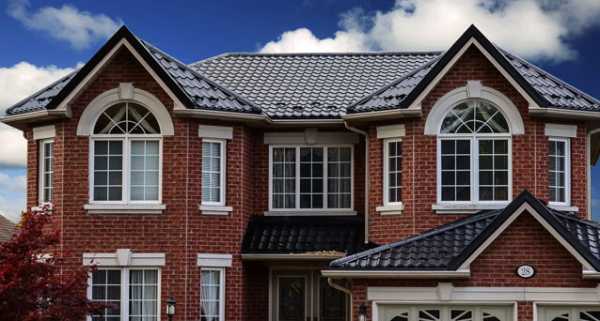

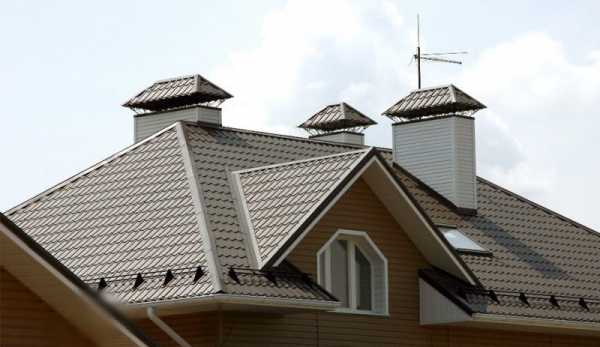

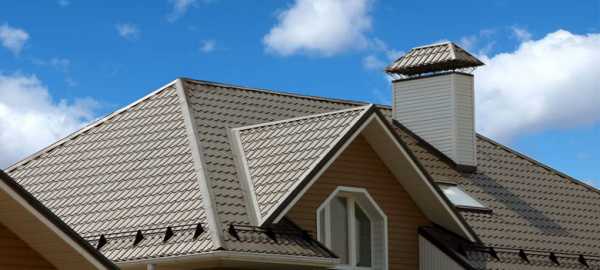

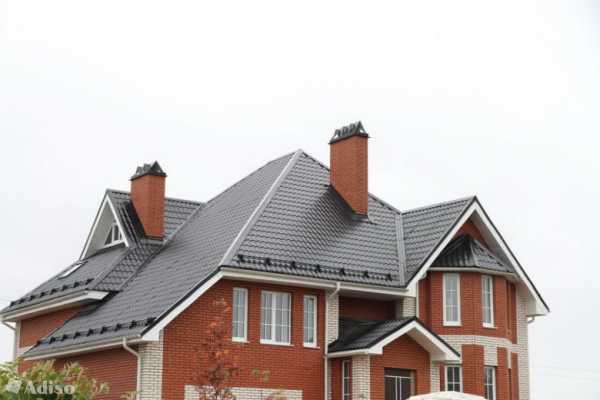

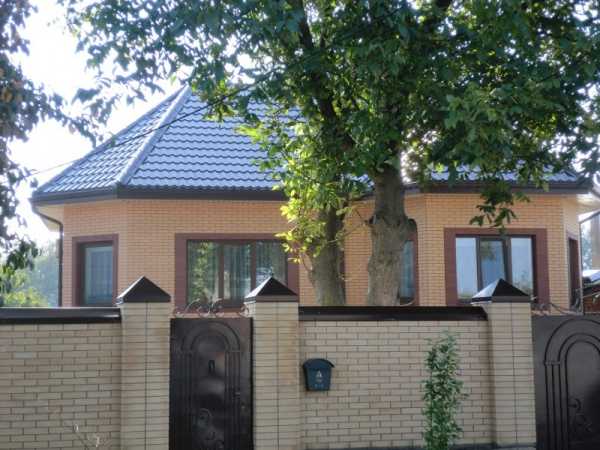

Кровли из металлочерепицы

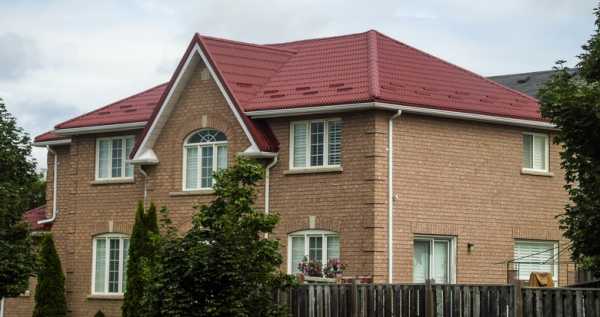

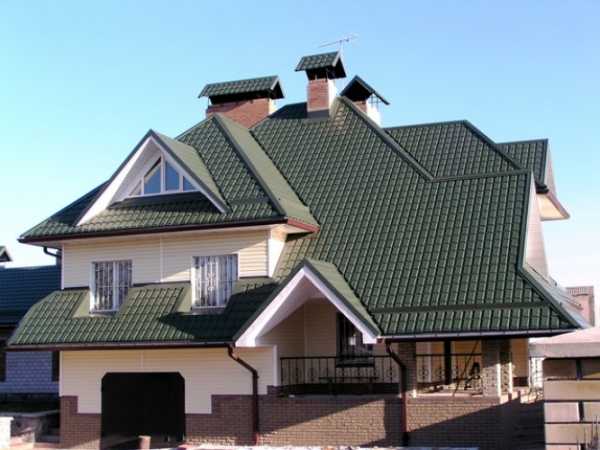

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

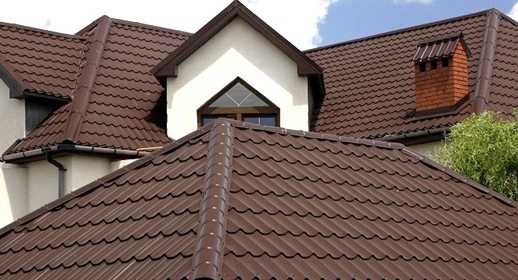

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

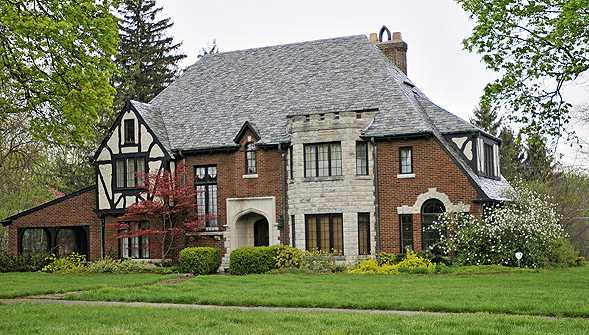

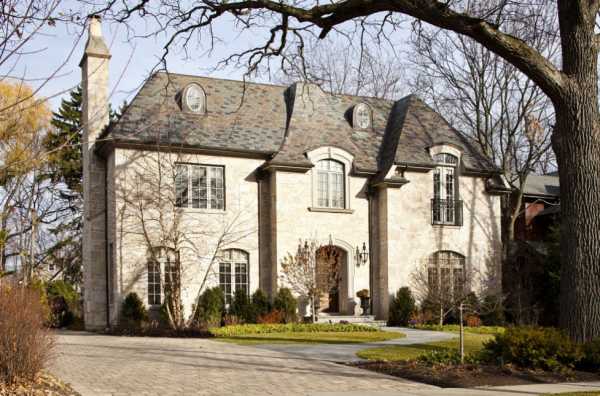

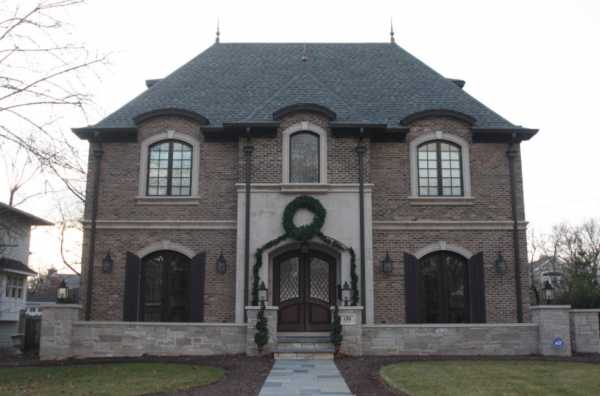

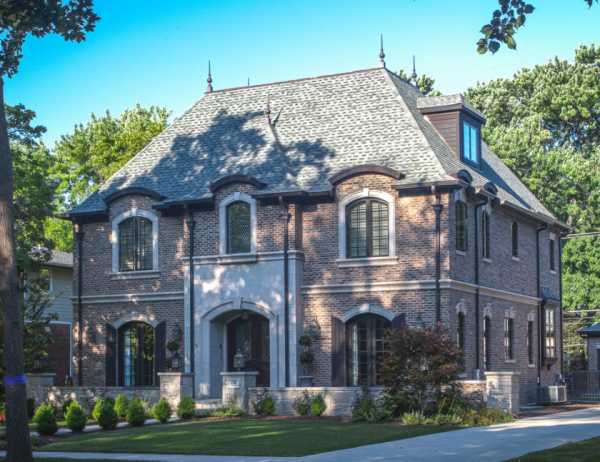

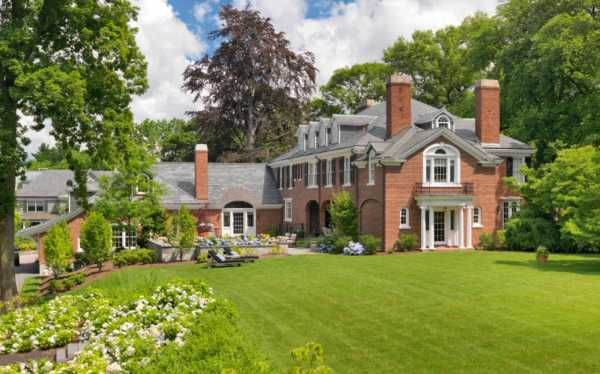

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

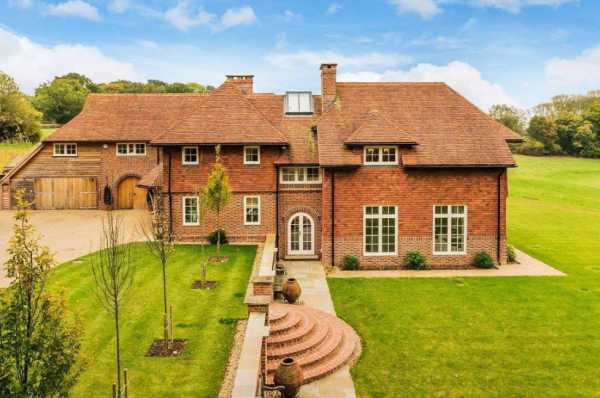

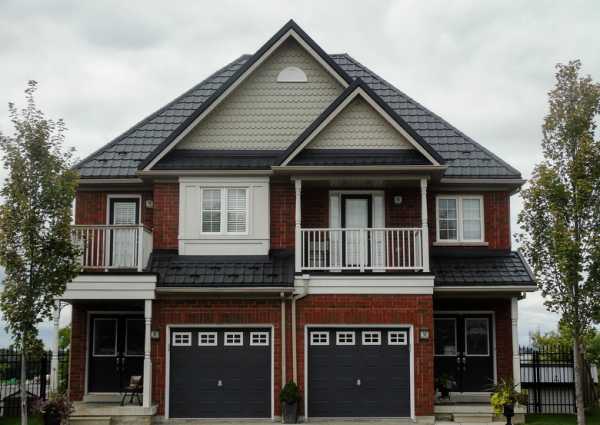

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

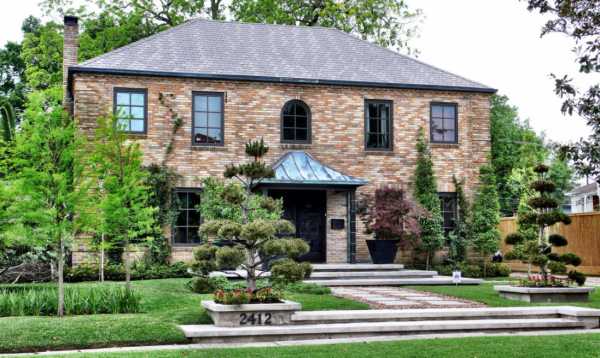

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка вальмовых крыш

www.onduline.ru

85 фото применения и обзор основных преимуществ

Комфорт, уют, безопасность – вот основные эпитеты, которыми каждый хотел бы характеризовать свое жилище и во многом названые характеристики определяются правильным выбором и устройством крыши. Подбирая для себя тип будущей крыши, просматривая страницы тематических сайтов или журналов, обратите свое внимание на фото вальмовых крыш – красивая, практичная и удобная конструкция.

Однако это наиболее трудоемкий во всех отношениях вариант, но он с избытком окупить все ваши материальные и трудовые затраты.

В чем основные секреты и что нужно знать тому, кто решил построить такую крышу? В данном обзоре мы попробуем раскрыть эти моменты, их непременно и помнить.

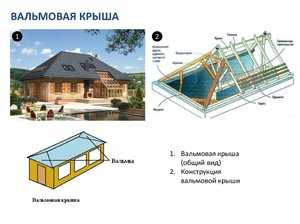

Общее устройство вальмовой крыши

Вальмовая крыша представляет собой четырехскатную конструкцию, т.е. имеющую четыре наклонные плоскости, две из которых выполнены в виде треугольника – так называемые «вальмы», а две – в виде трапеции. За счет четырех наклонных плоскостей обеспечивается оптимальный сход осадков. На такой крыше не скапливается снег, она всегда, в любое время года, остается чистой.


Но именно четыре плоскости делают технологию расчета и последующего монтажа такой крыши значительно сложнее в сравнении с другими типами.

Важно отметить еще одну особенность: дома с вальмовой крышей имеют наиболее обтекаемую со всех сторон форму, это, в свою очередь, позволяет готовому зданию значительно лучше выдерживать ветровые нагрузки, а это актуально для районов с сильными ветрами.

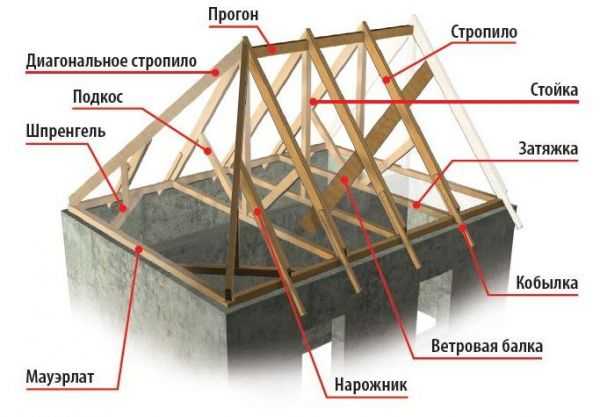

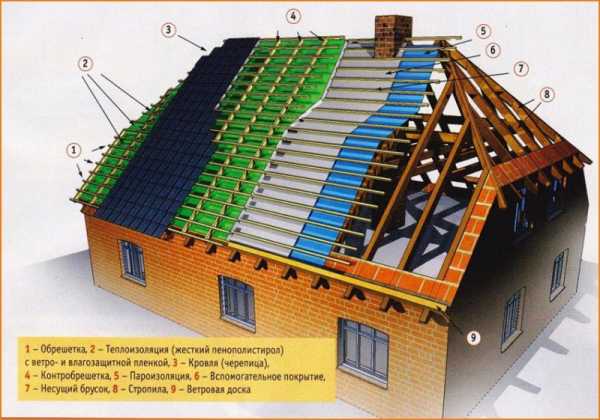

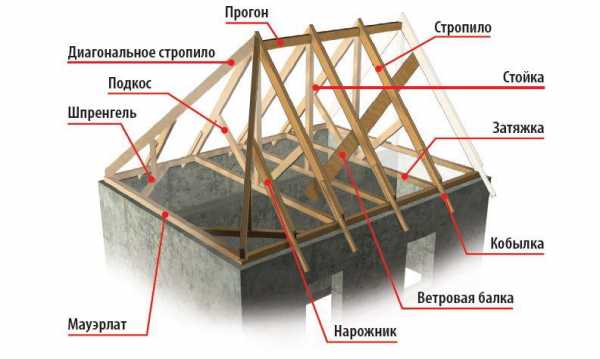

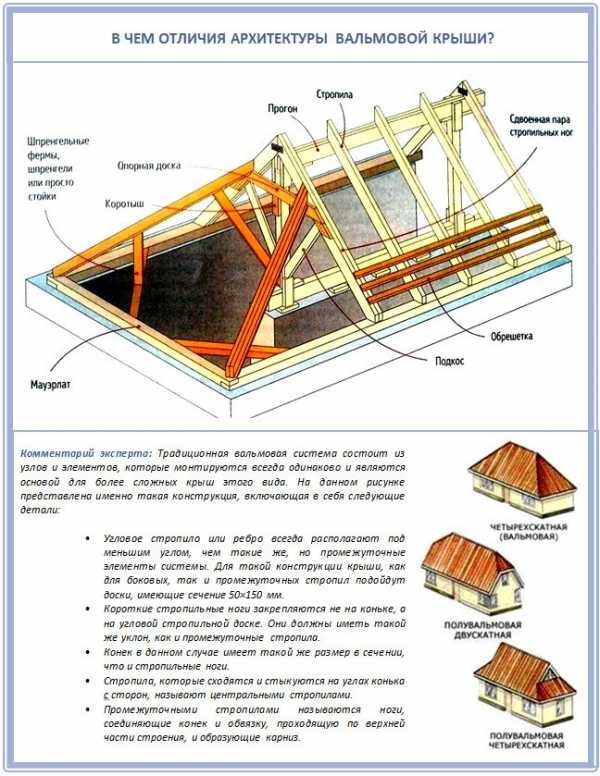

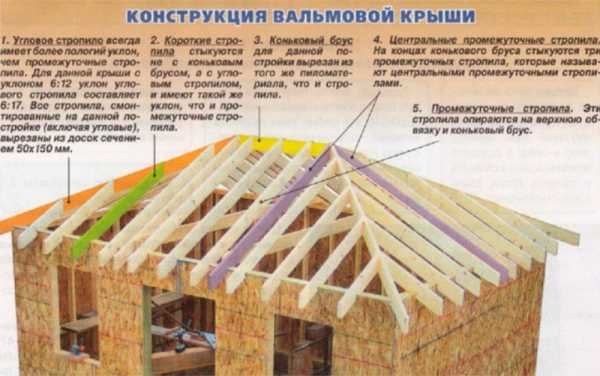

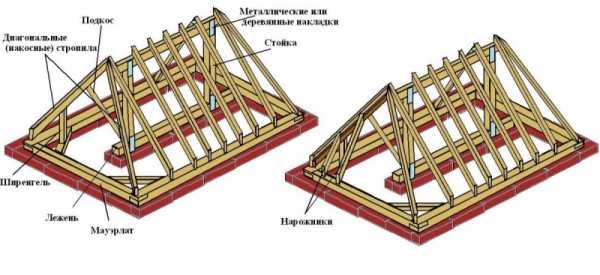

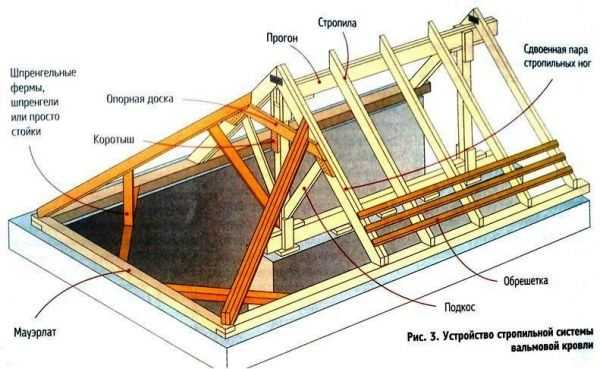

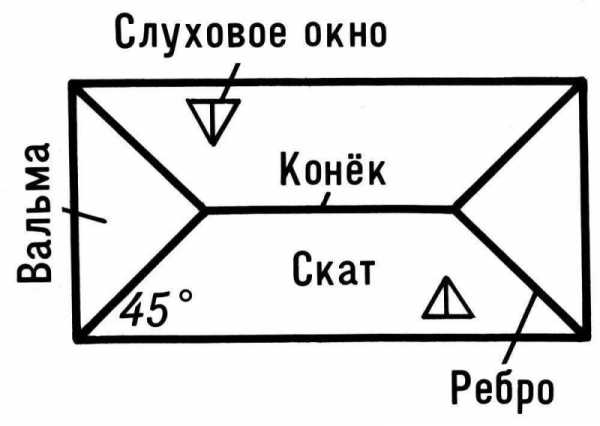

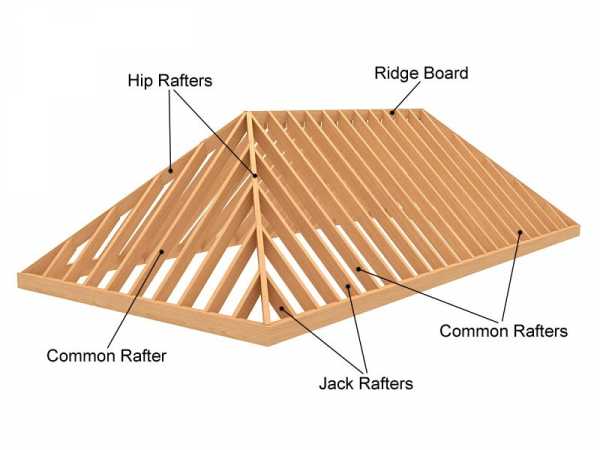

Основными элементами в конструкции вальмовой крыши являются:

  • Несущая ось – верхний коньковый брус. Как правило, цент конькового бруса совпадает с центром всего кровельного покрытия и центром строения;
  • Угловые наклонные стропила, выступающие базовыми несущими элементами и соединяющие «конек» – коньковый брус с углами строения;
  • Короткие стропильные «ноги», соединяющие угловые стропила с углом строения или мауэрлатом. Их количество зависит от площади крыши;
  • Рядовой стропильный каркас, соединяющий «конек» с несущей стеной строения или мауэрлатом. С каждой из сторон устанавливается по три таких стропила, а в целом – шесть штук;
  • Промежуточный стропильный каркас, крепящийся с одной стороны на коньковом брусе, а с другой – на мауэрлат. На вальмовых сторонах такие стропила не устанавливаются.

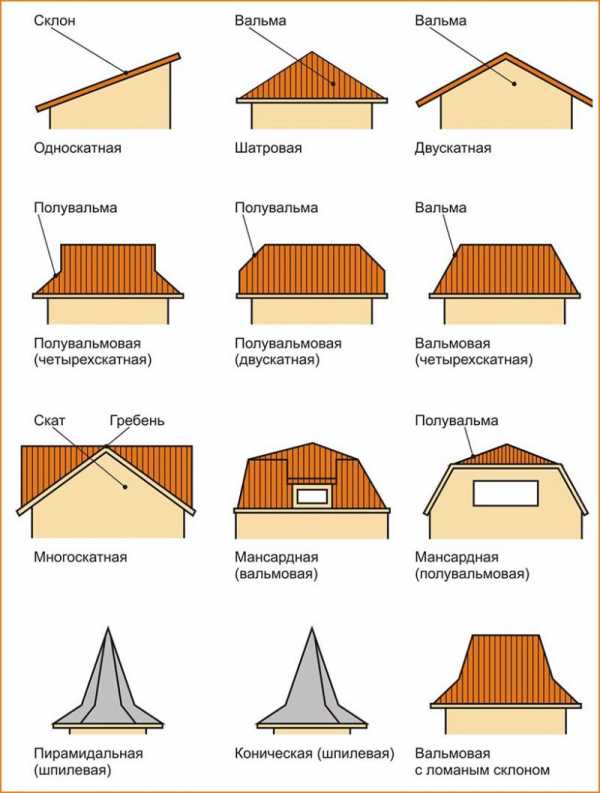

Существует несколько отличающихся конструктивными особенностями разновидностей рассматриваемого типа крыш, а именно:

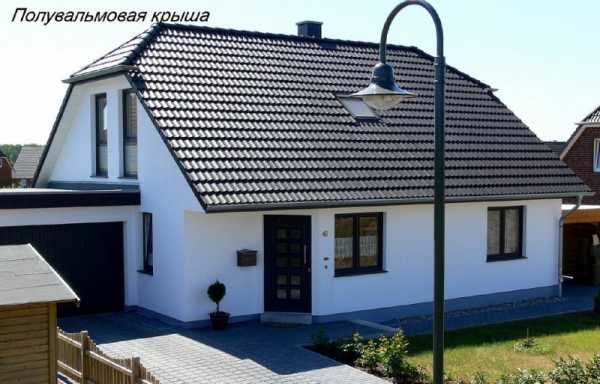

Полувальмовый тип. В такой крыше присутствуют вертикальные фронтоны, в которые, как правило, устанавливаются окна. Этот, так называемый «голландский» вариант, целесообразен для небольших зданий. В данном случае торцевые фронтальные стороны обрываются и не доходят до самого карниза.

Шатровый тип. Для такой крыши свойственно отсутствие конькового бруса и все стороны сходятся в одной точке – получается форма в виде четырехгранной пирамиды. Как правило, такой тип вальмовой крыши используют в случае квадратной формы здания.

Ломаный, мансардный тип. Наиболее сложная по форме и технологии вальмовая крыша. В целом форма может значительно отличаться, площадь и количество плоскостей бывает разной, а это усложняет проектирование и монтаж такой крыши.

Классический тип. Форма, имеющая две вершины, представляет собой соединение двух треугольных фронтонов и боковых скатов в виде трапеции.

Итак, как можно видеть – вальмовая крыша представляет собой сложную техническую конструкцию и от того, насколько грамотно она будет спланирована, зависит успех всей работы.


Самостоятельное строительство вальмовой крыши

Отвечая на вопрос – как сделать вальмовую крышу самостоятельно, заметим: если вы не обладаете достаточными знаниями и опытом в области строительства, лучше обратится к специалистам или в строительные организации. В случае, когда вы решили все сделать самостоятельно, подойдите к этому вопросу со всей степенью ответственности и тщательно подготовьтесь в теоретическом плане.

Технология строительства вальмовых крыш отличается сложностью, имеет множество не очевидных аспектов, знать и учитывать которые просто необходимо.

Прежде чем начинать какие либо подготовительные работы и сам монтаж, необходимо провести правильный расчет вальмовой крыши. Сделать это необходимо с учетом всех факторов: площади строения, внешних факторов, высоты здания, индивидуальных особенностей и т.п.

Если вы самостоятельно не готовы к такому виду работ, обратитесь за помощью к специалистам или изучите тематическую литературу.

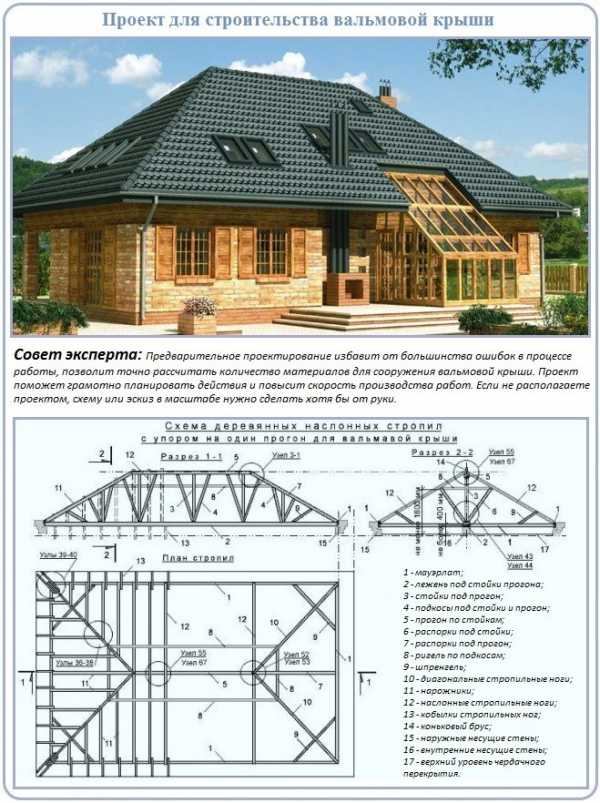

Можно рекомендовать просмотреть готовые чертежи вальмовых крыш на специализированных интернет ресурсах. Вы должны четко представлять, что и как нужно делать. Определить весь план работ, подготовить все материалы и фурнитуру. Все монтажные работы необходимо проводить в строгом соответствии со строительными нормами и требованиями безопасности.

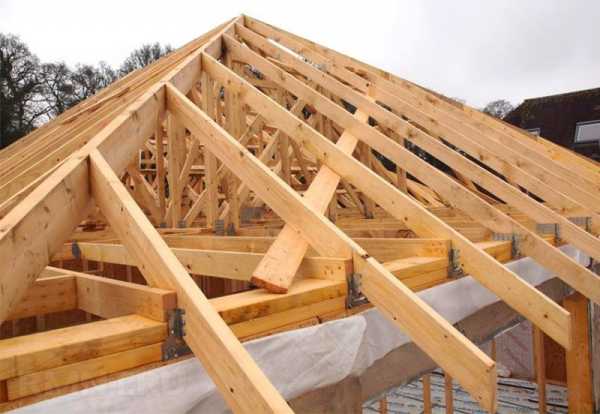

Фото вальмовой крыши


Также рекомендуем посетить:

mojdominfo.ru

Вальмовые крыши частных домов: 100+ фото

Содержание
  1. Достоинства
  2. Недостатки
  3. Виды
  4. Расчеты
  5. Нюансы по стропильной системе
  6. Этапы монтажа

Внешний облик дома напрямую зависит от того, какая у него крыша, имеет ли она шикарный вид или нет. Однако не стоит забывать о том, что в первую очередь крыша должна выполнять не эстетическую функцию, а защитную. Конструкция вальмовой крыши очень популярна, особенно для одноэтажных домов, она является одним из видов четырехскатных крыш.

Достоинства

К преимуществам следует отнести:

  • Неимение вертикальных торцевых стен и фронтона.
  • Самое лучшее сопротивление действиям ветра.
  • Меньше других типов крыш поддается разрушениям в участке карнизного свеса.
  • Высокая жесткость благодаря угловым ребрам.
  • Можно обустроить свесы, защищающие стены и фасад от влияний погоды (дождя или снега).
  • Эстетически привлекательный внешний вид, солидность, торжественность.

Недостатки

В независимости от того, что имеется ряд достоинств вальмовой крыши, о недостатках также забывать нельзя. Одним из отрицательных качеств станет сложность монтажа такого типа крыши, ведь установить ее гораздо труднее, чем двухскатную. Из-за сложностей в установке логично, что и стоимость вальмовой крыши будет выше.

Также следует отметить то, что торцевые стороны крыши уменьшают чердачную площадь, поэтому сооружать мансарду под такой крышей не рекомендуют. Если же сделать здесь мансарду, то нужно особое внимание уделить окнам, так как они могут пропускать влагу, вследствие чего будут появляться лужи.

Виды

Традиционная вальмовая крыша оснащена прямыми стропилами и угловыми ребрами, идущими к самому коньку. Свесы кровли имеют единую высоту, установленную заранее. В целом же две плоскости крыши напоминают трапецию, а торцевые прилегают и внешне напоминают треугольник.

Вальмовая шатровая – это четырехскатная крыша, ребра которой сходятся в одну верхнюю точку. Датская или голландская полувальмовая – верхняя часть коротких скатов оснащена фронтонами.

Вальмовая ломаная – четырехскатный вид крыши, что именуется мансардной крышей. Такой вид крыши является самым трудным в постройке и монтаже, но именно под ней можно расположить большую и просторную мансарду. Ломаная крыша самая дорогая, однако, ее использование наиболее рациональное.

Расчеты

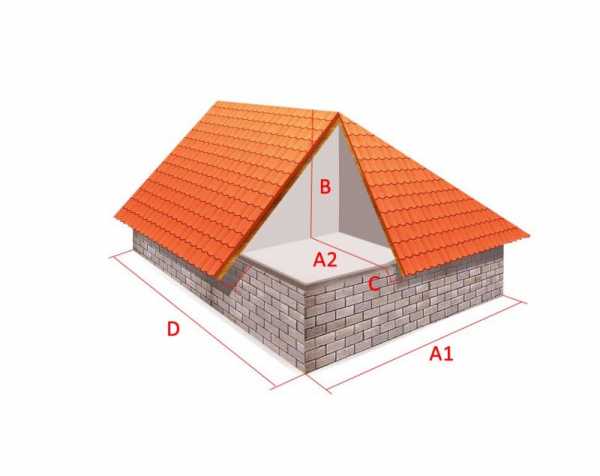

Для того чтобы рассчитать площадь крыши в квадратных метрах нужно учесть:

  • Длину ската от карниза до конька.
  • Площадь, взяв во внимание трубу дымохода и окна в крыше.
  • Свесы, паралеты и стены брандмауэра.
  • Примыкания полотен (в случае рулонной кровли), а также стоячие фальцы.

Если кровельный материал, что используется для покрытия вальмовой крыши – металлочерепица, то длину скатов необходимо уменьшить на 0,7 метра.

Расчеты площади вальмовой крыши очень трудны, проводить их самостоятельно не рекомендуется. Лучше всего привлечь профессионалов, способных с помощью компьютерной программы точно рассчитать площадь, сделать замеры.

Для максимальной точности крышу условно разбивают на несколько частей, после чего считают площадь каждой из них и в итоге суммируют. Этот метод является оптимальным, так как он прост и надежен, возможность ошибки полностью исключается.

Правильный расчет площади влияет не только на прочность и надежность конструкции, но и на стоимость строительства, так как рассчитывается нужное количество всех материалов: древесины, кровельного покрытия и прочего.

Также важно учесть технические параметры покрытия, его толщину и длину. Все это напрямую влияет на вес кровельного покрытия, удобство его установки. Например, керамическая черепица тяжелая, необходимо создание стропил и монтаж обрешетки, а для гибкой черепицы все это не требуется, так как она имеет сравнительно небольшой вес.

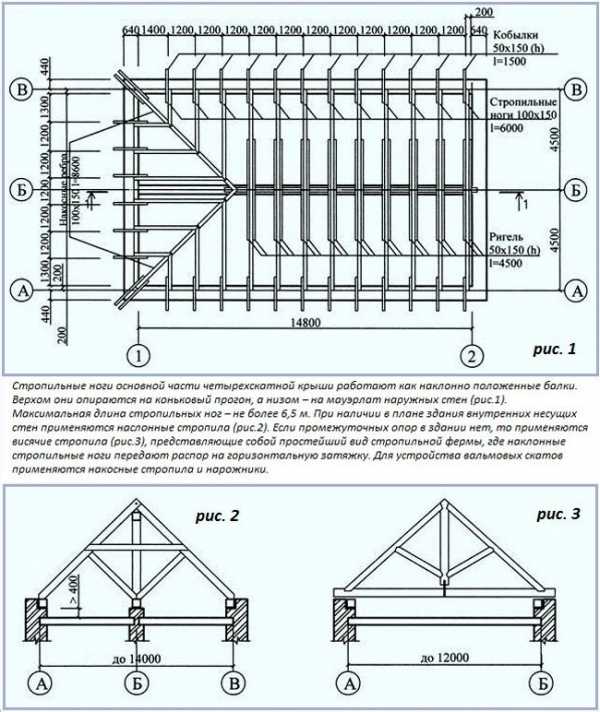

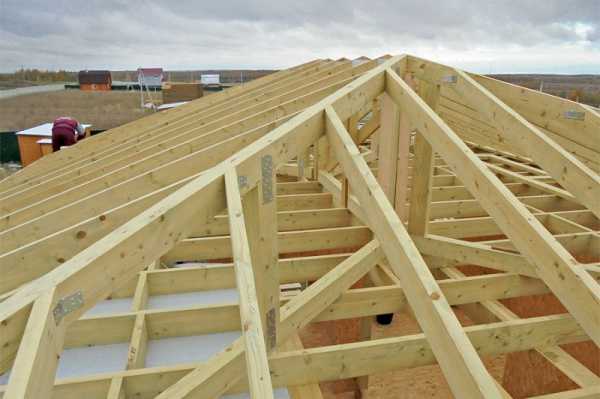

Нюансы по стропильной системе

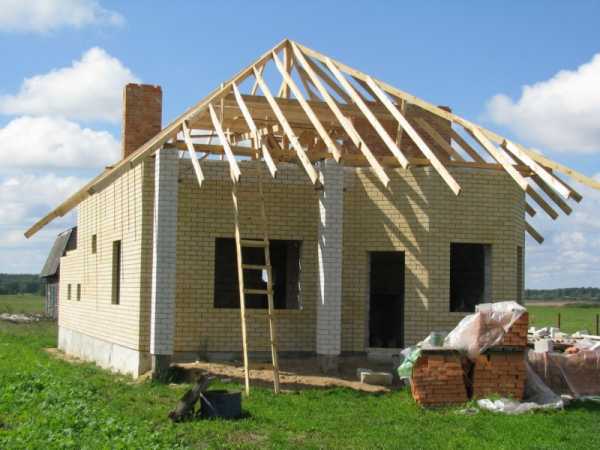

Стропильной системе и ее конструкции нужно уделить особое внимание, так как ее монтаж гораздо дороже и труднее, в сравнении с односкатной или двухскатной крышей. Данная конструкция нуждается в установке специальных стропил (накосных диагональных), ориентированных к углам стен.

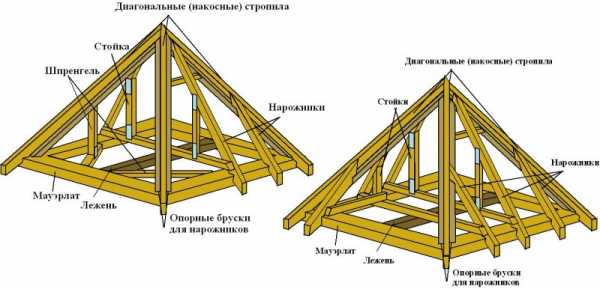

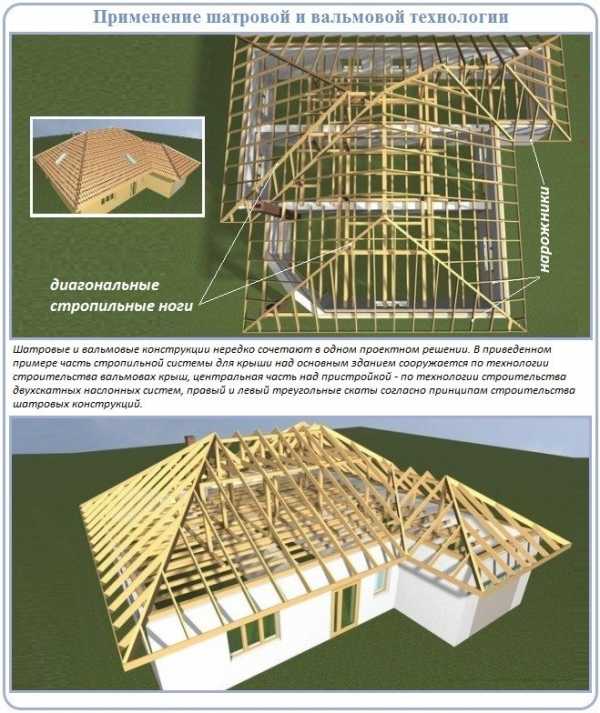

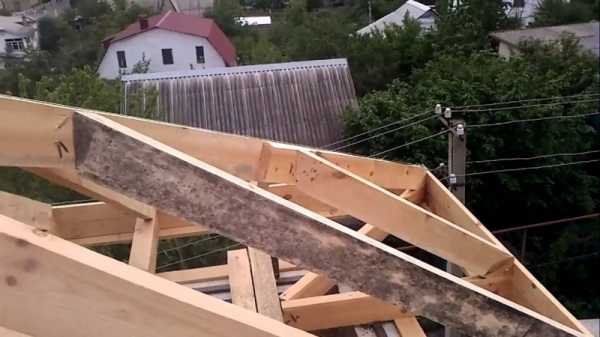

Диагональные стропила гораздо длиннее стандартных, они опираются на стропила скатов (нарожники). Следовательно, из этого на эти стропила возлагается в 1,5 раза больше нагрузка, чем на традиционные стропила. В связи с этим нужно уделить особое внимание выбору древесины, что должна быть максимально качественной. Накосные стропила сооружают по методу спаривания, чтобы они могла справиться с нагрузкой, возлагаемой на них.

Процесс спаривания диагональных стропил позволит:

  • Получить длинные неразрезные балки.
  • Обрести высокую прочность, способную справится с нагрузками за счет двойного сечения.
  • Унификация типоразмеров деталей, что используются.

Этапы монтажа

Последовательность сбора вальмовой крыши:

  • Сооружение мауэрлата. Под этим понятием скрывается обычный брус из дерева, сечение которого составляет 100*100, 100*150 или 150*150 миллиметров. Важная особенность – брус должен быть цельным, сучки и трещины недопустимы.
  • Крепление мауэрлата. Он соединяется по всей длине не встык, а в накладку, после чего углы крепятся металлическими уголками, пластинами и скобами.
  • Монтаж конька, стоек и боковых балок. Идеальное соотношение ширины к высоте – 1:2. Таким образом, балки практически не будут деформироваться, смогут прослужить долгие годы. Стропильный брус выбирается аналогичным путем.

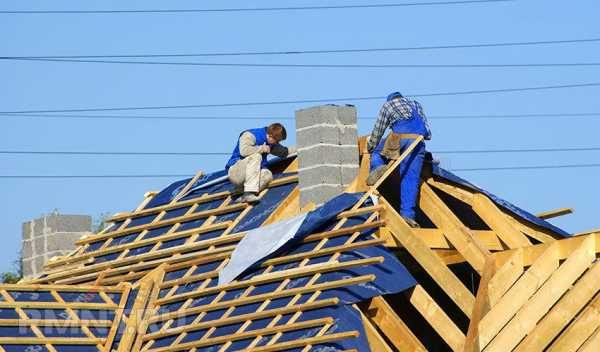

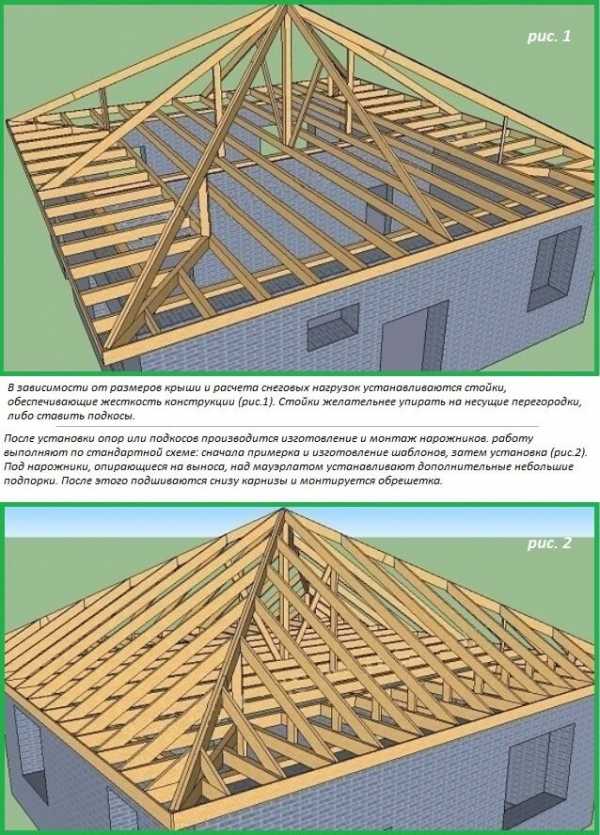

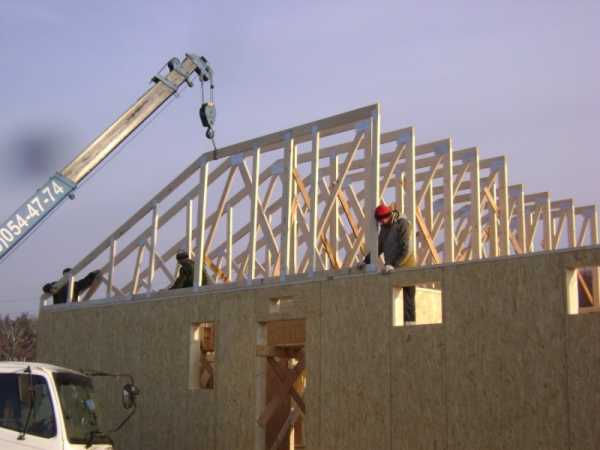

  • Монтаж стропил и их обрезание по высоте. Установка накосных стропил с большим сечением.
  • Установка рядовых стропил. Угловые стропила должны иметь большое сечение, так как они имеют повышенную нагрузку и должны качественно с ней справляться.
  • Монтаж оставшихся стропил. Все они должны быть цельными или на их стыки устанавливают специальные накладки. Соединяют деревянные элементы внахлест с помощью металлических уголков. В месте соединения всех элементов нужно установить опорные врубки, укрепляющие конструкцию крыши.

После этого остается выбрать лишь тип кровли и приступать к финальным работам. Следует отметить, что процесс сбора каркаса крыши трудоемкий, требует особых знаний и навыков, поэтому лучше нанять профессионалов.

krov-torg.ru

проекты частных домов и виды четырехскатной кровли + фото

Дом неотъемлемая составляющая жизни любого человека. И неважно живете вы в собственном доме или снимаете в аренду.

А может вы в данный момент занимаетесь его постройкой?

Для тех, кто решил самостоятельно возводить дом важно помнить, что особое внимание следует уделить крыше.

Этот конструктивный элемент имеет особую важность, как с эстетической точки зрения, так и практической. Ведь ему придется защищать всю постройку от различных погодных условий:

  • Дождь;
  • Снег;
  • Град;
  • Ветер;
  • Солнце.

Поэтому перед постройкой необходимо продумывать заранее, какую форму будет иметь крыша? Каким кровельным материалом лучше ее перекрыть? Произвести необходимые расчеты вальмовой крыши перед началом постройки, чтобы в период перекрытия не возникло проблем.

Содержание статьи

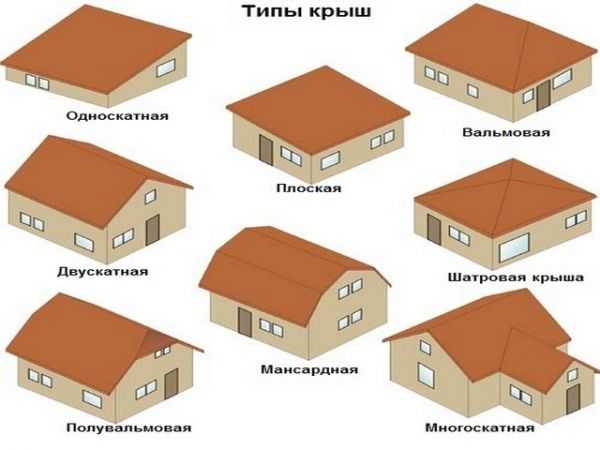

Какие бывают крыши?

Форму лучше подбирать ориентируясь на климат того региона где вы живете. От этого зависит насколько будет эффективна защита всего здания в разные периода года.

Они делятся на:

  • Плоские;
  • Скатные.

У каждой их них есть свои преимущества и недостатки.

Но в регионах с частыми осадками в виде дождей, снегопадов или града, лучше всего устанавливать скатные варианты.

Благодаря углу наклона осадки не накапливаются на плоскости, а сходят по скатам в специальные водовороты. Углы наклона выбирается в соответствии с желанием застройщика, начиная от 10 градусов.

Они также делятся на несколько видов:

  • Односкатные;
  • Крутой угол двускатной поверхности;
  • Пологая форма двухскатной плоскости;
  • Ломаная с расположением мансарды;
  • Вальмовая с четырьмя сторонами под скаты;
  • Полувальмовая;
  • В виде шатра с четырьмя скатами.

Подробнее о видах крыш вы можете прочитать здесь.

ВАЖНО!

Выбирая подходящую форму необходимо учитывать ряд факторов: насколько обильны осадки в вашем районе; дуют ли ветра и особенно, какой силы и длительности, это важно для выбора подходящего угла наклона.

Виды крыш

Четырехскатная кровля – что из себя представляет, и каких видов бывает?

Основное отличие вальмовой крыши от всех это наличие четырех скатов. Стропильная система состоит из двух больших частей, которые имеют форму трапеции, а маленькие треугольника.

Назвали этот вид из-за его треугольных скатов расположенных на фронтальной стороне.

Для постройки подобной конструкции необходима двойная стяжка и балки. Еще следует обустроить водостоки к каждому скату, чтобы влага не повредила стены дома.

Планируя конструкцию водостоков, следует продумать, куда будут стекать осадки, некоторые совмещают стоки с общей канализационной системой. Но тут важно учитывать количество осадков в вашем регионе.

Вальмовая кровля обладает массой преимуществ, основной из которых является ветровая защита от сильных порывов. Подобная конструкция меньше подвергается деформации и служит значительно дольше двускатной кровли.

Вальмовая конструкция не имеет вертикальных фронтонов, вместо них установлены скаты в форме треугольника. Благодаря этому визуально уменьшается объемность, правда этого нельзя сказать о стоимости всей конструкции.

Раскрой материала и монтажные работы во время перекрытия вальмовой крыши обойдутся владельцу в полтора раза дороже, чем установка обычной кровли.

С другой стороны не придется покупать обшивочный материал, для торцевой части, что сэкономит строительный бюджет.

Конструкция вальмового типа может быть простого вида и сложного. Простая форма имеет обычные геометрические расчеты.

Сложный вид требует тщательного расчета и дополнительных материалов по конструированию. Конечно, эффектнее смотрится сложные конструкции вальмовой крыши особенно с мансардой.

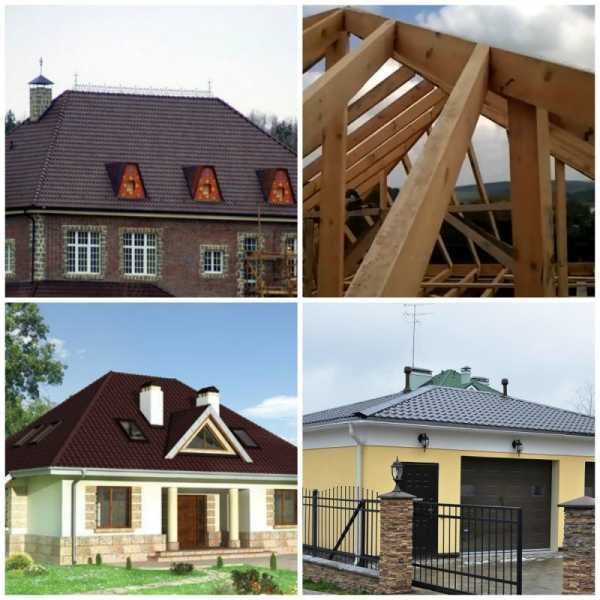

Вальмовая крыша фото

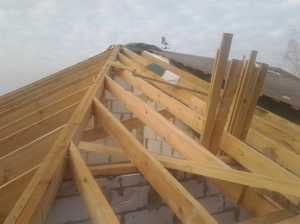

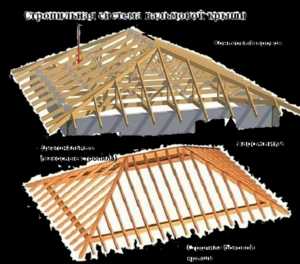

Стропильная система вальмовой крыши

Преимущества и недостатки

Вальмовая конструкция имеет как свои плюсы, так и минусы.

Хотя ряд достоинств значительно больше:

  • Эстетическая форма кровли, позволяет визуально уменьшить объемность конструкции;
  • Надежная защита от серьезных порывов ветра;
  • Благодаря наличию четырех скатов, осадки в виде снега или дождя легко удаляются, тем самым продлевая долговечность конструкции;
  • Минимальная деформация кровли за счет жесткой конструкции крыши;
  • Вальмовая крыша позволяет равномерно распределять тепло без его утраты, например в зимний период.

Есть и недостатки у вальмового вида кровли:

  • Главный минус это высокая стоимость, как основы для конструкции, так и материалов необходимых для покрытия крыши;
  • Сложность конструирования, это касается и изначальных чертежей, необходимо внимательно проводить замеры, чтобы не возникло проблем во время постройки;
  • Размеры чердака значительно уменьшаются, это проблема, если вы собираетесь построить еще дополнительно мансарду или обжить чердачное помещение;
  • Мансардная часть крыши подвергается дополнительным атмосферным нагрузкам, что чревато попаданием, например, дождя внутрь крыши. Приходится дополнительно перекрывать мансардные окна, а это не очень удобно.

Если вас не испугали минусы вальмовой крыши, то знайте, результат превзойдет ваши ожидания. Подобная конструкция принесет радость взору и бюджету, сэкономив его в будущем.

Если есть желание сэкономить, но при этом чтобы дом выглядел эффектнее, тогда стоит рассмотреть вариант с мансардной постройкой.

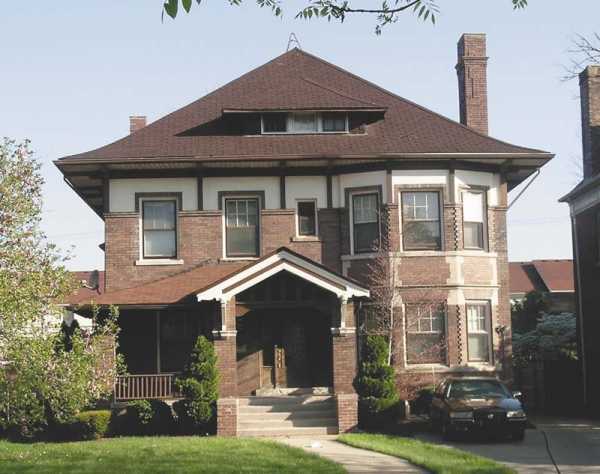

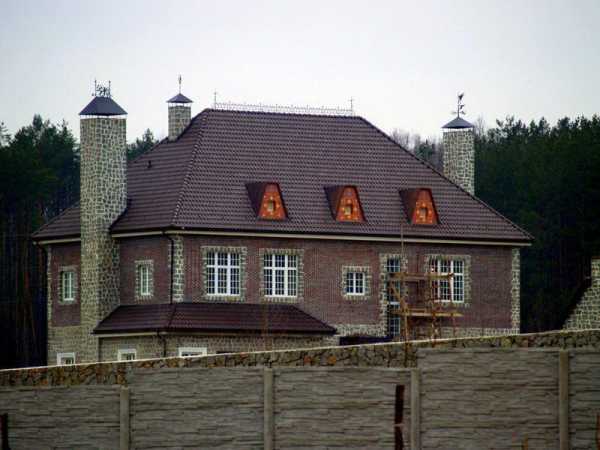

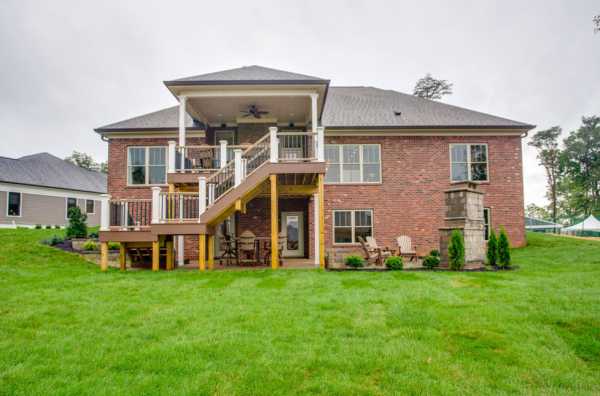

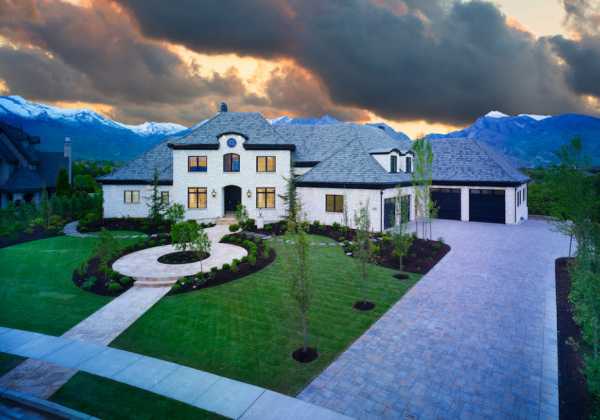

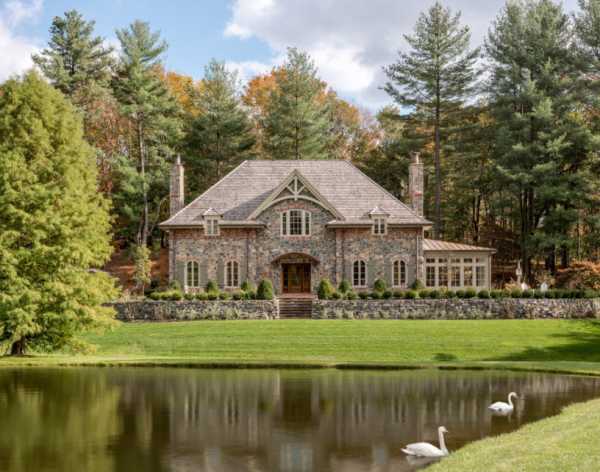

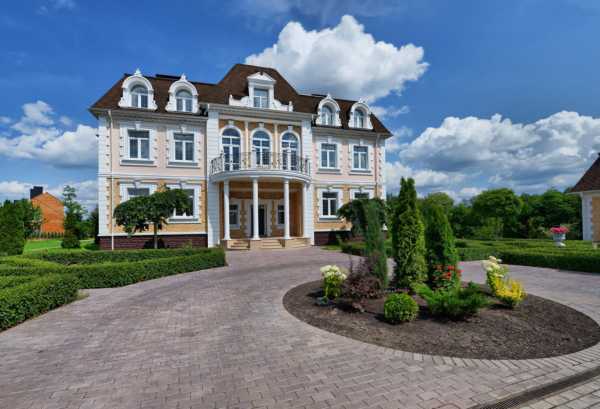

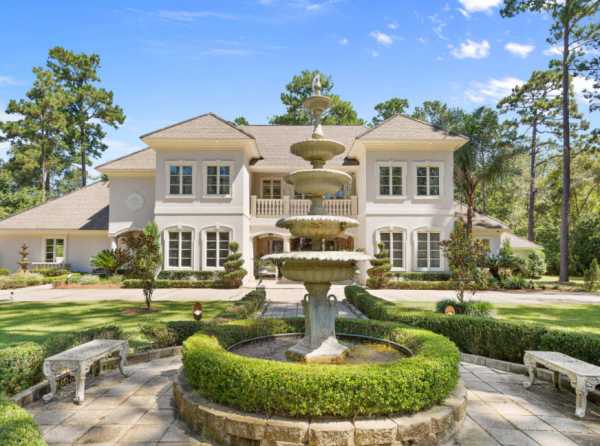

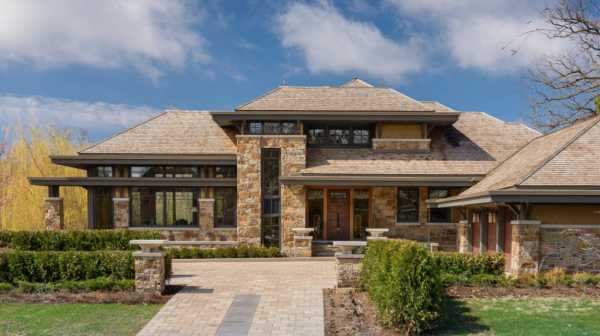

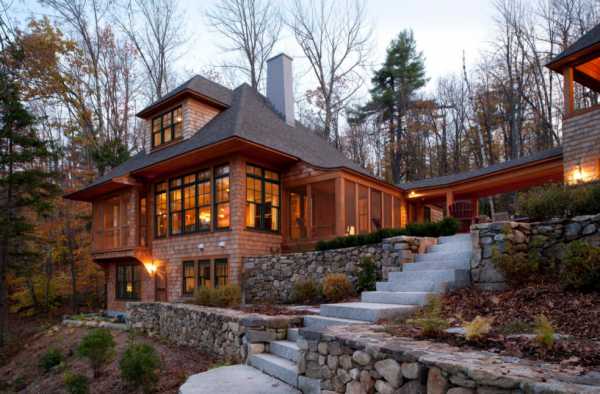

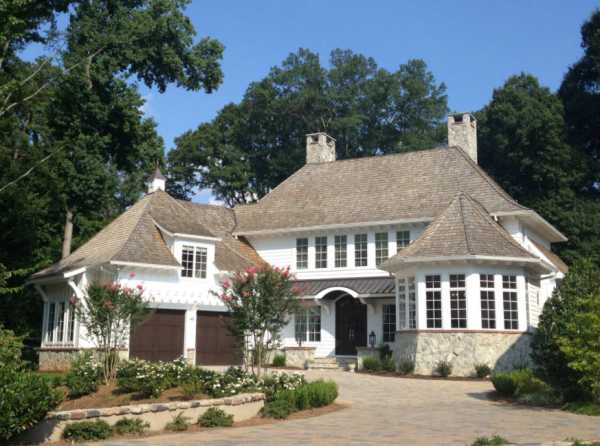

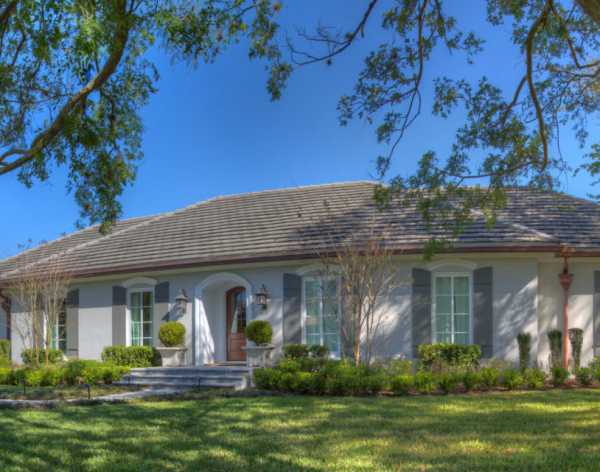

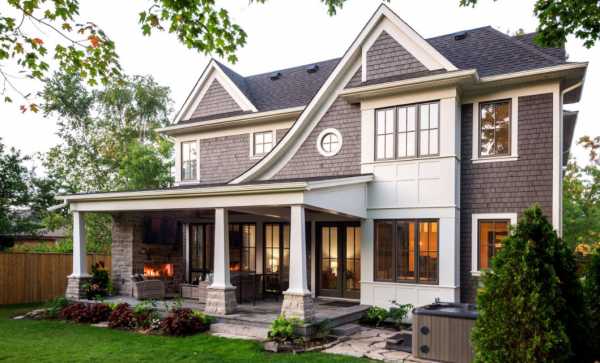

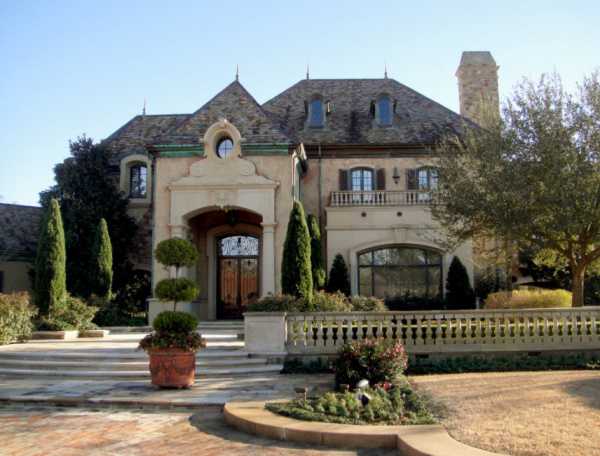

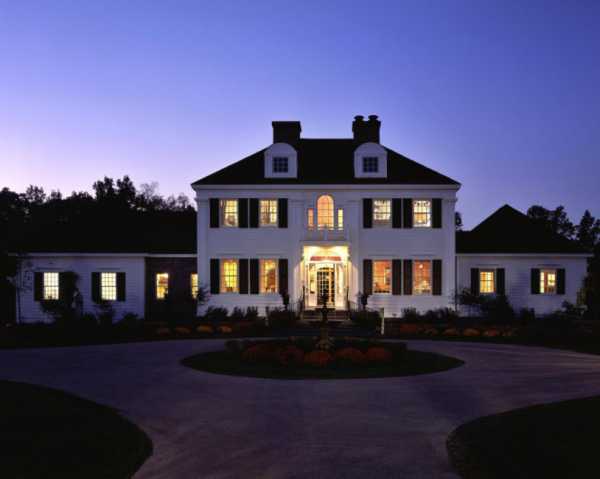

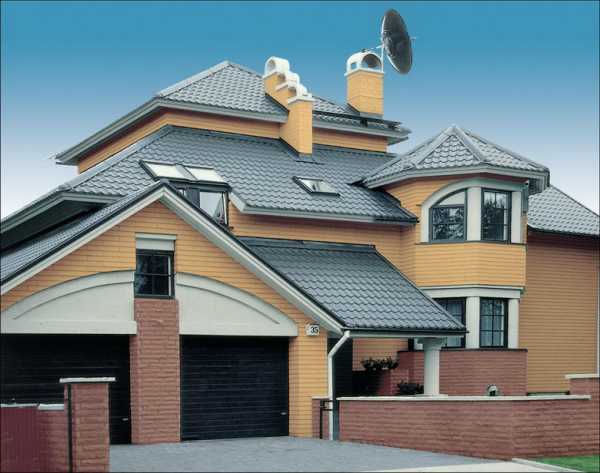

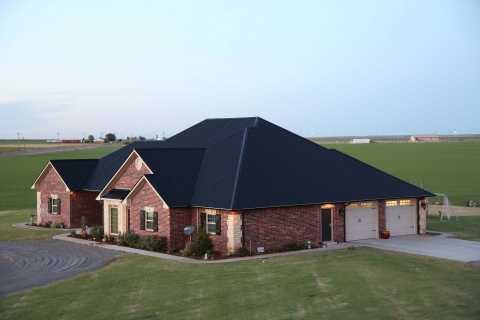

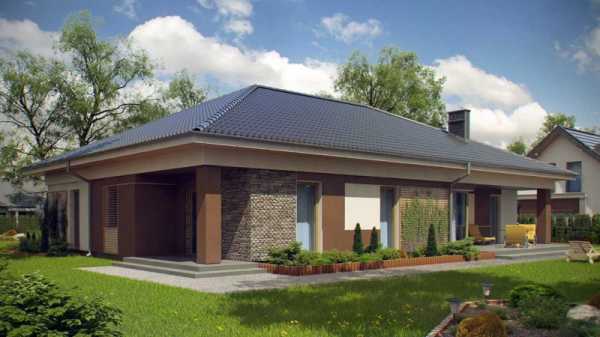

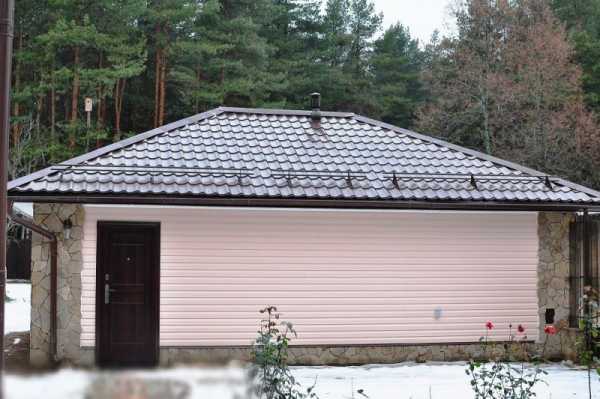

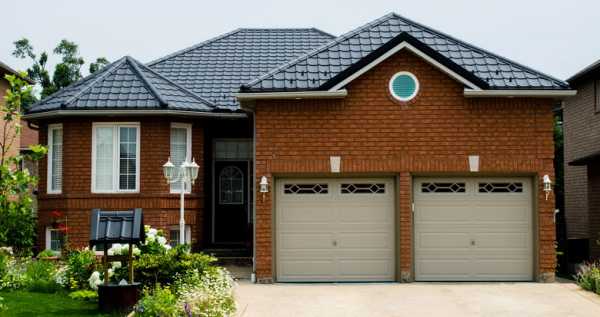

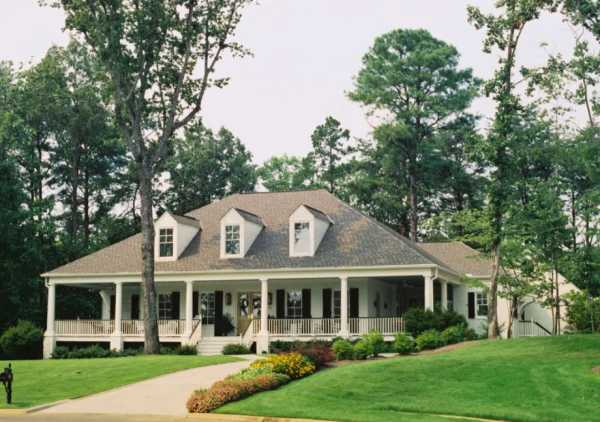

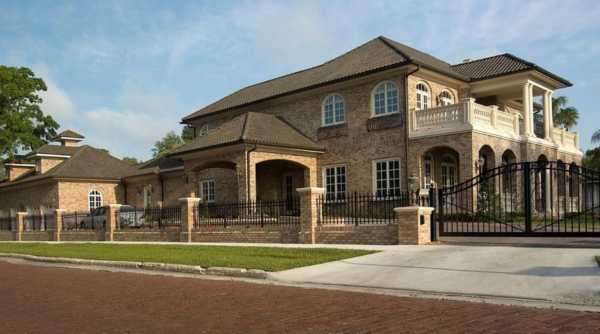

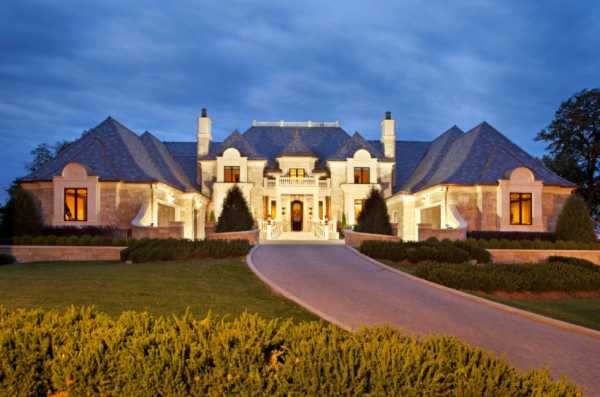

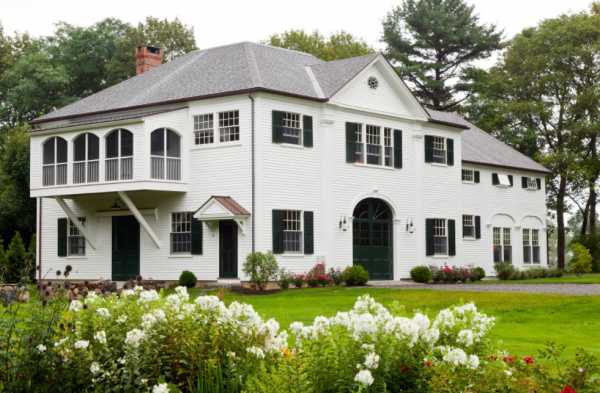

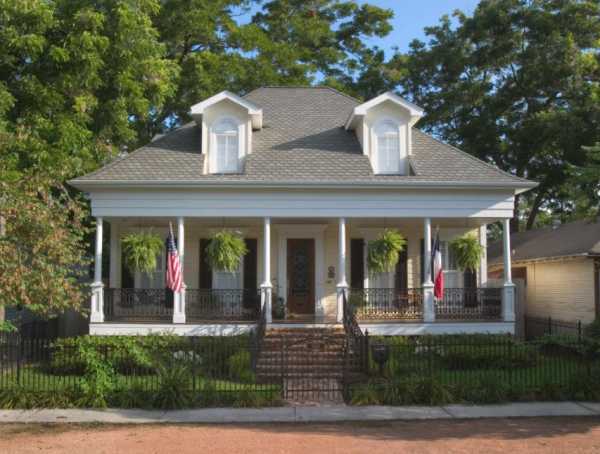

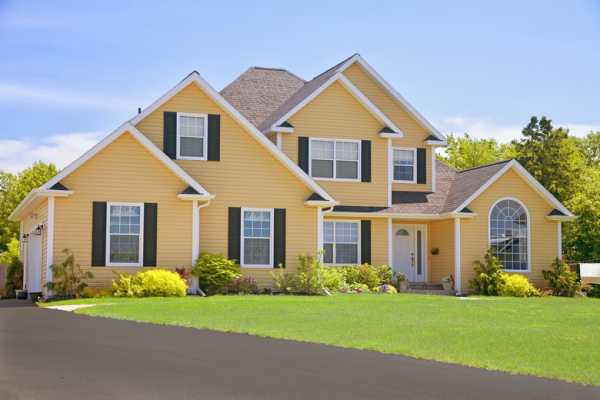

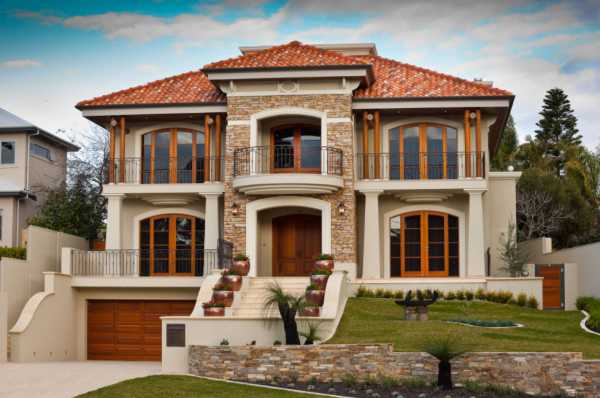

Вальмовые крыши частных домов фото ниже:

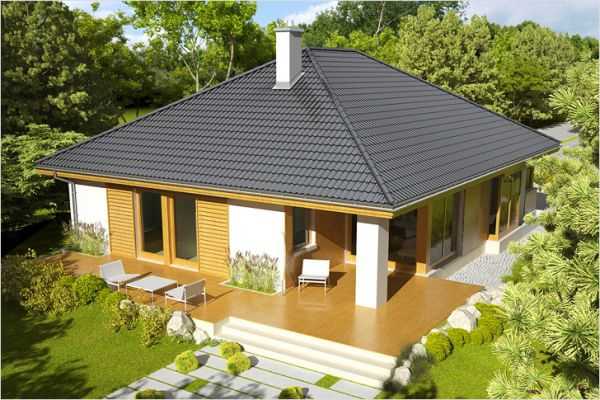

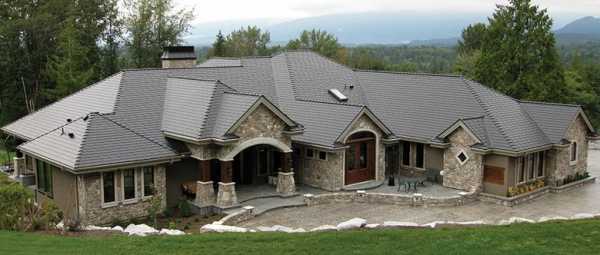

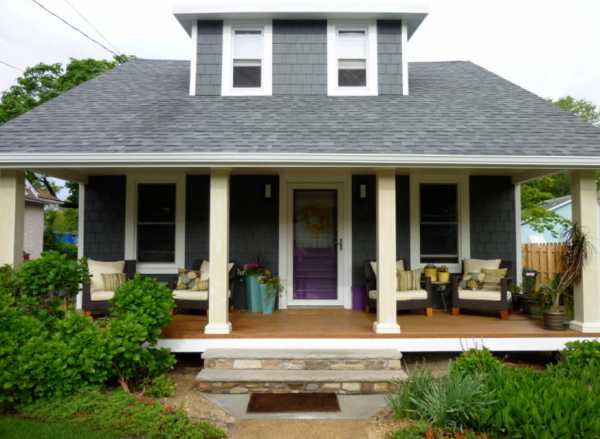

Четырехскатная крыша фото

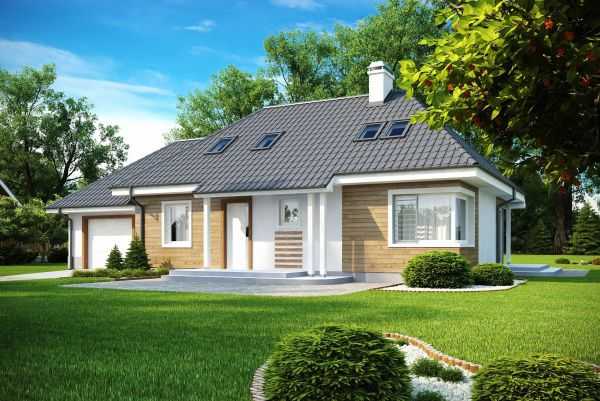

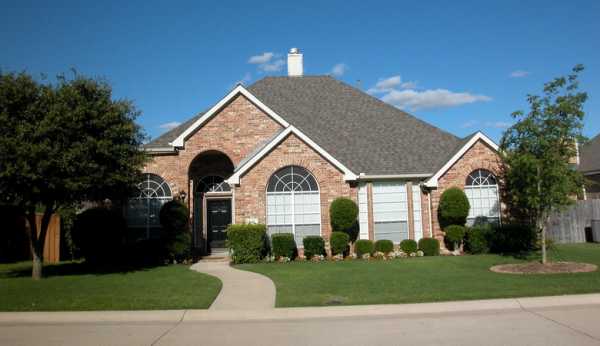

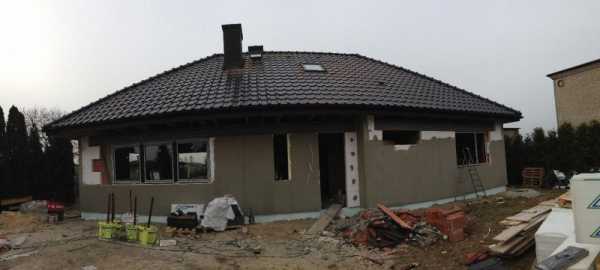

Дома с четырехскатной крышей фото одноэтажные

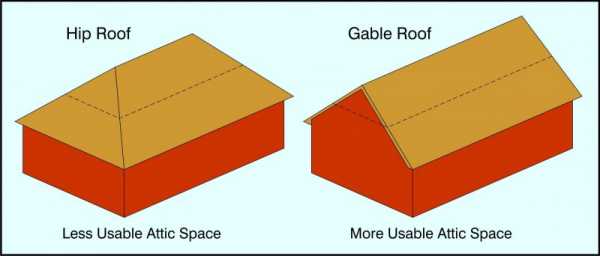

Сравнение четырехскатной и двускатной кровли – что лучше?

При постройке дома хозяина в первую очередь интересует стоимость. Поэтому большее предпочтение отдают двускатной форме крыши при планировании перекрытия дома и она дешевле.

Простота конструкции делает ее постройку проще даже самому владельцу, незачем нанимать дополнительных работников.

К тому же подобная форма проверена веками поэтому и популярна. Два уклона крыши упираются в стены постройки, образуя форму треугольника.

Она значительно упрощает скатывание осадков особенно снега, в отличии от односкатной. К тому же подобрать необходимый материал для перекрытия значительно проще.

ОСТОРОЖНО!

Но что касается практичности, то следует учитывать возможные порывы ветра, которые могут достигать такой силы, что срывают кровлю. Тем самым подвергая опасности не только жильцов дома, но и тех, кто может пострадать, когда сорванная кровля упадет.

В этом случае стоит обратить внимание на вальмовый вид крыши. Он значительно практичнее и безопаснее, за счет сложности и прочности конструкции.

Вальмовое перекрытие позволяет не только обезопасить постройку, но и придать зданию особенную изюминку.

Выбор в любом случае останется за хозяином, что ему будет по душе безопасность или экономия.

Двускатная крыша по американски

Четырехскатная

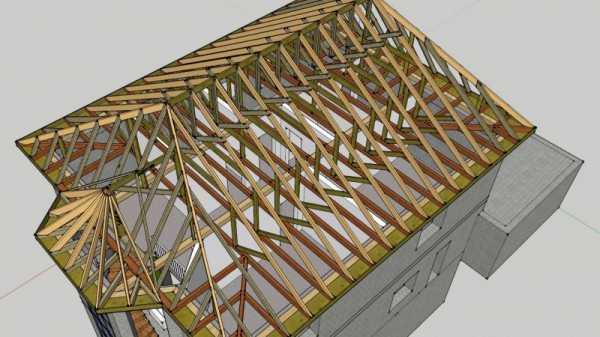

Устройство вальмовой крыши

Основным критерием для постройки вальмовой крыши является предварительный чертеж, который основывается на точности расчетов. Перед началом следует точно замерить длину и ширину здания.

После продумать угол наклона крыши. Он зависит от особенностей климата в вашем регионе, а также от материала, которым вы собираетесь перекрывать крышу.

ВНИМАНИЕ!

Районы с частыми сильными ветрами, и также жаркой и сухой погодой, требуют небольшого угла для будущей кровли. Если же у вас преобладают обильные снегопады, то угол наклона стоит увеличить, чтобы снегу легче было съезжать с крыши.

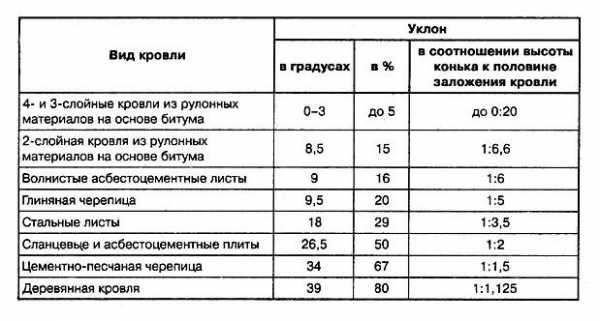

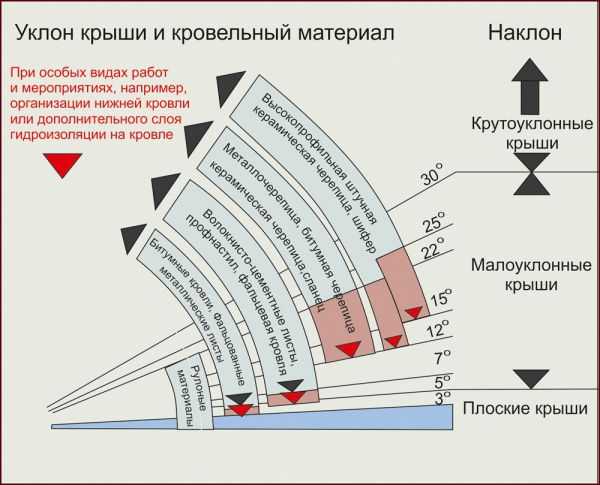

Вот расчеты подходящих углов для различных кровельных материалов:

  • Для шифера – 21 градус;
  • Для металлочерепицы – 13 градусов;
  • Для мягкой черепицы – 10 градусов;
  • Ондулиновая кровля – 6 градусов;
  • Для профнастила – 12 градусов, при этом обязательно провести хорошую герметизацию стыков;
  • Для рулонного материала, если он ложиться двумя слоями – 15 градусов, трехслойное перекрытие требует от 2-5 градусов;
  • Для мембранной кровли подойдет любой угол.

Когда вы определились с углом, следует приступить к расчетам промежутка между стропильными ногами. Расстояние зависит от тяжести кровельного материала – от 60 см до 1 м. После вычисляется количество материала для перекрытия.

Приступая непосредственно к монтажу, следует придерживаться некоторых правил:

  1. Сначала обязательно нужно разметить все детали будущей конструкции.
  2. Крепить детали конструкции необходимо в определенной последовательности.
  3. После приступать к соединению всех деталей в единую конструкцию, с использованием металлических уголков или пластин.
  4. При монтаже лучше использовать цельные стропила для прочности конструкции. Если же крыши слишком длинная, следует использовать сдвоенные балки.

В качестве советов:

  • Конструкция будет прочнее и долговечнее, если используются хвойные хорошо просушенные балки.
  • Вы избежите неточностей при замерах, если будете использовать не рулетку для измерения, а замерную рейку.
  • Все брусья для конструкции необходимо выбирать одной толщины.
  • Проводите все измерения по нижнему ребру стропил.

Уделите особое внимание при расчетах и конструировании вальмовой крыши. Если вы сомневаетесь в собственных силах, то посоветуйтесь с профессионалами.

Устройство вальмовой крыши

Углы наклона

Четырехскатная крыша с мансардой – особенности

Мансарда при постройке дома является не сколько атрибутом практичности, сколько эстетики. Приятно любоваться из окон мансарды видом.

Конструирование мансарды, если вы выбрали вариант вальмовой крыши, довольно сложен. Поэтому следует внимательно провести предварительные расчеты на чертеже.

Разметку, для будущей установки вальмовой крыши, следует делать по нижней части, где расположатся полы мансарды. На торцевой стороне обозначается центр, именно там будет проходить коньковый брус.

Основным отличием в конструкции является размещение вальмовых стропил. Они не стягиваются затяжками, как это делается, например, при постройке двускатной крыши.

Поэтому нагрузка будет ложиться на коньковый брус, на него опираются диагональные и рядовые стропильные ноги.

Постройка вальмовой крыши с мансардой придаст вашему дому изыска, но потребует серьезных силовых затрат, не говоря уже о денежных.

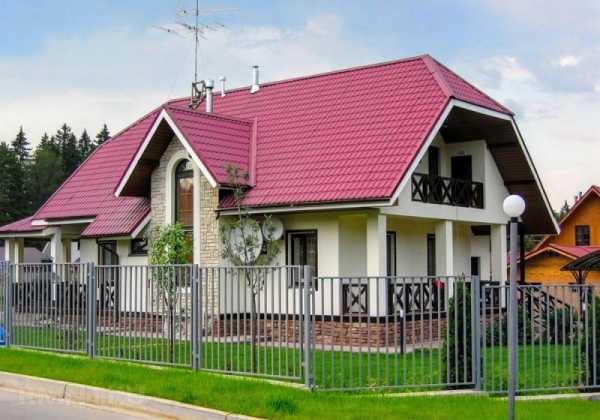

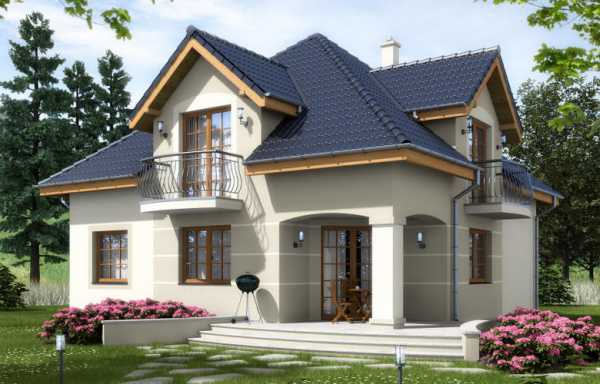

Четырехскатная кровля с мансардой

Вальмовая крыша с нежилым чердаком – особенности

Если вы не планируете обживать чердачное помещение дома, то это упростит конструкцию крыши. Поскольку вальмовая крыша имеет пологий уклон, можно использовать короткие стропила для конструкции с меньшим сечением, что значительно сэкономит строительный бюджет.

Жилой чердак потребует пересмотра конструкции, в том числе и изменение формы крыши или значительного поднятия балочного перекрытия. Подобное решение можно применять для постройки больших коттеджных домов, где размеры конструкции позволяют оборудовать чердак под комнату.

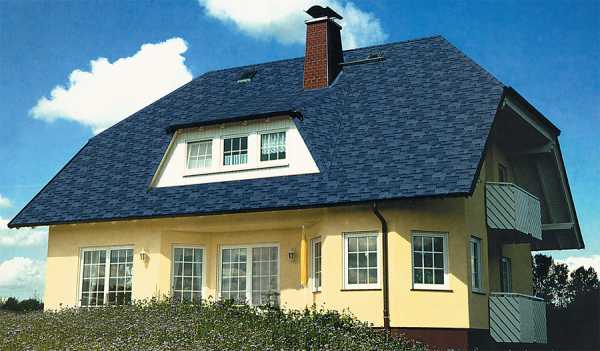

Вальмовая кровля с чердаком

Примеры проектов домов

На выбор будущему застройщику предлагаются разные варианты вальмовых крыш:

  • В виде шатра – самая простейшая из всех конструкций. Выглядит как пирамида и не требует дополнительных затрат и не доставить проблем с конструированием.
  • С трапециевидными сторонами крыши. Эта форма подходит к длинным домам.
  • Форма полуовала. Довольно сложная, как при проектировании, так и в финансовом плане. Она требует дополнительных затрат. Зато по красоте и эстетичности значительно выше других.

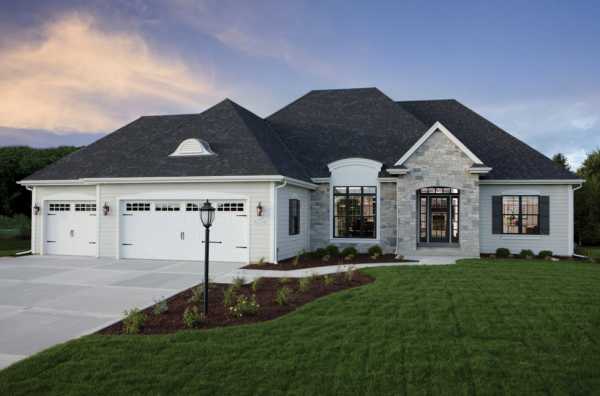

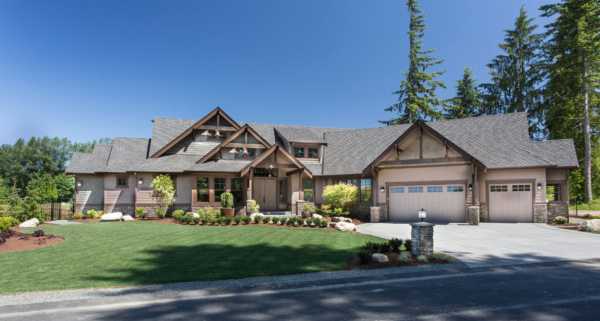

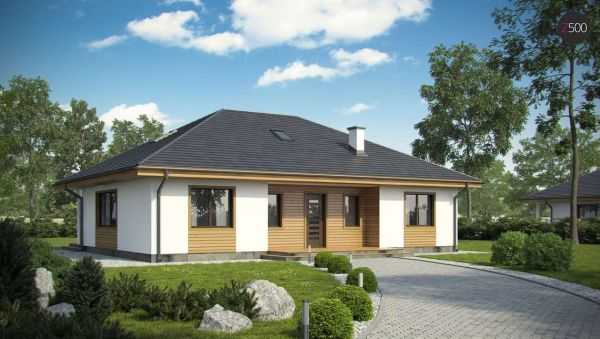

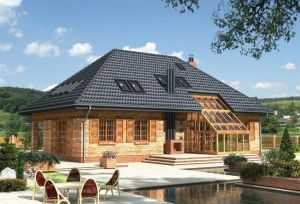

Проекты одноэтажных домов с четырехскатной крышей:

Проект деревянного дома с четырехскатной крышей

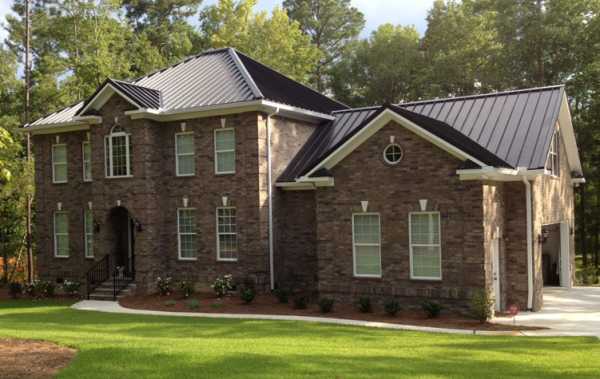

Проект дома с крышей из металлочерепицы

Заключение

Если трудности вас не пугают, то можно самостоятельно заняться постройкой вальмовой крыши. Благодаря положительным моментам эта форма крыши подарит вам комфорт и удобства, а еще привлекательность.

expert-dacha.pro

описание конструкции и её особенности, а также разновидности

Крыша является важнейшим элементом дома, который будет оказывать непосредственное влияние на его состояние. Конструкцию выбирать нужно таким методом, который будет учитывать условия погоды определённой местности. А также определённое внимание необходимо уделять материалам, которые используются при возведении. Большое значение уделяется внешнему облику конструкции. Вальмовая крыша заслуживает отдельного внимания.

Особенности и конструкция

Вальмовая крыша имеет большую популярность, поскольку обладает хорошей прочностью, красивым видом и долговечностью. Необходимо отметить также и её конфигурацию. Подобный вид крыши идеально подойдёт для обустройства жилого чердака, поскольку он упрощает процедуру возведения мансардных окон.

Крыша имеет довольно обтекаемую форму. Именно поэтому она не будет подвергаться давлению, которые вызывают ветра. Стоит отметить, что конёк, который устанавливается на крыше, не станет подниматься из-за различных ветров.

Вальма крыши — это треугольник. Конструкция представляет собой набор из скатов. Они будут наклонены абсолютно по всем сторонам здания. Два ската — боковые. Это очень напоминает классическую конструкцию любой крыши. А также имеется несколько дополнительных, которые располагаются между предыдущими двумя вариантами.

Вальмовая крыша имеет пару вершины, а, к примеру, шатровая — только одну. Они будут соединяться при помощи коньков. Вертикальный фронтон напоминают треугольный скат. Эти элементы называются вальмами. Два элемента конструкции напоминает по форме трапецию, имеющую очень длинные стороны. Торец же похож на треугольник.

Конструкция состоит из нескольких основных частей:

  1. Коньковый брус. Этот компонент устанавливается в верхней точке и является несущей осью. Это место, где будут соединяться абсолютно все грани сооружения. Центр конька делают таким образом, чтобы он совпадал с центральной частью покрытия кровли.
  2. Стропила, устанавливающиеся под углом. Этот элемент является основным силовым показателем крыши, что скрепляет углы сооружения, а еще коньковый брус. Чтобы сделать устройство, следует применять те доски, толщина которых должна равняться толщине конька. Стропильную ногу необходимо разместить на коньке одним концом. Второй уже будет располагаться за границами дома. Стоит использовать несколько штук в зависимости от составленного проекта.
  3. Короткие стропила. Этот вариант конструкции различается по своей длине. Но располагаться они должны исключительно под одним углом. Чтобы выбрать правильное количество, надо рассчитать площадь всей крыши. Стропила, имеющие короткую форму, надо соединить при помощи одного конца с угловыми ногами стропил. Другие станут упираться об угол здания и к коньку крепиться не будут.
  4. Каркас. Стропила, которые располагаются по центру, устанавливаются на концах конькового бруса. Их необходимо вывести на несущие стены всего сооружения. Число должно равняться шести. На каждой стороне по три части.
  5. Промежуточный каркас. Этот вид стропил будет начинаться на коньке. Вторая сторона будет ложиться на мауэрлат.

Стоит особое внимание уделить выбору всех материалов, чтобы постройка была максимально надёжной.

Разновидности вальмовых крыш

Перед тем как начинать возведение крыши, нужно разобраться с вопросом разновидностей. Если конструкция будет обрываться выше уровня бокового скота, то такая кровля — голландская. Некоторые строители называют её также датской. Эта конструкция довольно сложна в сооружении, если сравнивать с классическим вариантом. Но если имеется старый дом, который выполнен с подобной кровлей, то можно сделать вывод, что она продержится десятилетия, а может и дольше.

А также имеется разновидность, носящая название шатровой вальмовой крыши. Её скаты обладают абсолютно одинаковой формой. Боковые скаты отсутствуют. При помощи вальмы будут формировать одинаковый угол. Если дом имеет квадратную форму, то выбирать необходимо именно этот вариант крыши.

Ломаные варианты. Всё сооружение будет представлять собой скаты, имеющие абсолютную асимметрию, что расходятся под различными углами. Очень редко можно увидеть крыши подобной конфигурации, но стоит отметить, что смотрятся они довольно эффектно.

Уровни наклона

Необходимо выбрать угол наклона. Полагаться следует на климатические условия, которые имеются в регионе:

  1. Если дом располагается в ветреной местности, то уклон должен быть очень маленьким. Таким образом, можно будет защитить конструкцию от нагрузок.
  2. Если часто идут сильные снегопады, тогда наклон необходимо будет увеличить. Так можно добиться того, чтобы с крыши сваливался снег без посторонней помощи.
  3. Если погода жаркая и сухая, тогда уклон делается минимальным. Таким образом конструкция будет избавляться от перегрева.

Есть ещё некоторые показатели, от которых нужно отталкиваться при выборе уклона. Чтобы выбрать правильный угол, необходимо изучить материалы, из которых будет сооружаться кровля:

  1. Если конструкция собирается из шифера, тогда минимальный угол должен составлять 22 градуса.
  2. При использовании рулонных материалов угол выбирается в зависимости от числа накладываемых слоёв. Если будут применяться два слоя, тогда уклон можно выбрать под 15 градусов. При трёх слоях — от 2 до 5 градусов.
  3. С применением профнастила необходимо делать минимальный уклон. Если имеются геометрические стыки, тогда нужно ставить 12 градусов.
  4. Металлочерепица подразумевает минимальный уклон в 14 градусов.
  5. Если имеется мягкая черепица, тогда стоит выбирать уклон, равный 11 градусам.
  6. Ондулин — 6 градусов.
  7. Мембранная кровля применяется абсолютно для любых крыш, и угол уклона здесь совсем неважен.

Угол необходимо пропорционально увеличивать в том случае, если общая площадь постройки увеличивается, а количество материалов удваивается. Именно поэтому, когда хочется сэкономить деньги, то необходимо этот момент сразу продумать перед тем, как началась постройка.

Площадь крыши

Имеются определённые детали дома, которые не стоит учитывать при постройке крыши. Факторы, которые не включаются в расчёт:

  1. Размеры дымовой трубы.
  2. Мансардные окна.
  3. Фальцы.
  4. Парапеты, которые совсем не имеют никакого отношения к покрытию кровли.
  5. Длина ската.
  6. Бруски, которые будут выступать над покрытием.
  7. Различные виды примыканий.

Стропильная система

Для постройки стропильной системы следует обладать определённой информацией. Очень много нюансов следует учитывать.

Серьёзно необходимо отнестись к расчёту стропильной системы. Эта работа очень важна. Стропила должны быть довольно крепкими, чтобы выдержать весь материал, который будет помещаться на верхнюю часть дома.

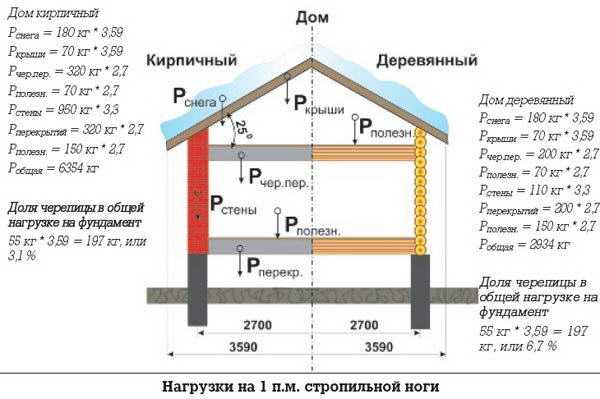

Они должны противостоять нагрузке от снега и ветров. Поэтому, когда идут расчёты, необходимо учитывать все материалы, которые будут использоваться для отделки и покрытия.

А также стоит брать в расчёт вес системы стропил, погоду, которая имеется в определённом регионе. Чтобы произвести правильные расчёты, надо использовать замерную рейку, на которую нужно будет наносить все обозначения. Таким образом, можно будет избежать неточностей. Чтобы изготовить рейку надо применить фанеру, имеющую ширину в 5 см. А также надо найти таблицу, где будут указываться все соотношения длины и размещения ног стропил. Так достигается самое верное измерение.

Расчёты желательно доверить профессионалам. От этого будет зависеть прочность всей конструкции.

Установка опор

Это важная операция, которую нужно выполнить тщательным образом. Для начала необходимо установить опоры, которые будут поддерживать брус конька:

  1. Нижние опоры могут отличаться. Это будет зависеть от материалов, которые используются при постройке всей конструкции. Если имеется брусчатый или рубленый дом, тогда все функции на себя будут брать верхние венцы сруба. Если используется каркасная технология, то в качестве опоры будет использоваться обвязка каркаса. Кирпичные дома имеют опоры на мауэрлате.
  2. Чтобы вся нагрузка распределилась по внешним стенам, необходимо использовать мауэрлат. Для этого следует применять деревянную балку с сечением 10 на 10 см. Этот элемент необходимо будет поставить к внутреннему краю стены. А также можно устанавливать балку по самому центру.
  3. Чтобы избежать срывания крыши под воздействием ветров, следует использовать крепление из проволоки. Шаг необходимо соблюдать в 1 тыс. мм.
  4. Чтобы впоследствии имелась возможность осматривать стропила и мауэрлат, необходимо соблюдать некоторые расстояния при сборке. От перекрытия чердака до мауэрлата должен быть промежуток в 400 мм.
  5. В качестве верхней опоры будет использоваться балка.
  6. Стоит отметить, что при создании крыши будут отсутствовать кирпичные фронтоны, которые обычно устанавливаются на двускатных крышах. Именно по этой причине под коньковый брус надо поставить специальные стойки с сечением в 100 на 100 мм, шаг между ними должен составлять 4 метра.
  7. Стойку необходимо упирать на лежень. Его нужно положить на несущую стену (внутреннюю). Доска должна иметь сечение 50 на 150 мм.

После того как установка опор была завершена, можно переходить к следующему действию. Необходимо будет позаботиться о стропильной системе.

Система стропил

Чтобы установить систему стропильных ног, следует придерживаться определённой инструкции:

  1. Накосные стропила помещаются на внутренние углы стен. А те, что имеют диагональное расположение — на внешние. Длина таких стропил несколько больше, чем у остальных. Это объясняется тем, что на них приходится очень большая нагрузка.
  2. На накосные стропила будут устанавливаться укорочённые стропила скатов. Они должны состоять из нескольких ног.
  3. Под диагональный вид стропил необходимо поставить несколько опор. Лучше всего применить для этой задачи стойки, изготовленные из прочного бруса. Подкосы должны составлять угол в 45 градусов.
  4. Промежуточные ноги надо упереть на коньковый брус к верхней части. А в нижней части на мауэрлат. При установке надо оставлять шаг в 1,2 м.
  5. Стропила (через одну) необходимо крепить скрутками к несущей части стены. Надо применять несколько проволок, имеющих диаметр примерно в 4 мм.
  6. Промежуточный каркас скрепляется с мауэрлатом. Для этого необходимо применять обратную скобу. Угловые стропильные ноги следует упирать на мауэрлат, а другая сторона должна располагаться на диагональной ноге.
  7. Чтобы добиться симметрии всех ног, следует использовать отметки, нанесённые на мауэрлат и коньковый брус. Очень важно грамотно соединить все элементы в тех местах, которые будут пересекать диагональные и центральные стропила. Для этой цели потребуется проделать в брусьях надрезы с двойным скосом.

После всех этих мероприятий можно ещё заняться обрешёткой получившейся крыши, чтобы придать ей большую долговечность. Таким образом стропильная система получится намного крепче и прослужит долгое время.

Вальмовая кровля довольно часто используется в современных конструкциях. Если есть желание построить очень красивое архитектурное сооружение, имеющее различные возвышения или выступы, то следует применять именно этот метод.


sotka.guru

Вальмовая крыша своими руками чертежи и порядок работы

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Содержание статьи

Что такое вальмовая крыша?

Так выглядит простейшая вальмовая крыша

Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша - вид сверху

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой

А такая крыша именуется полувальмовой

Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

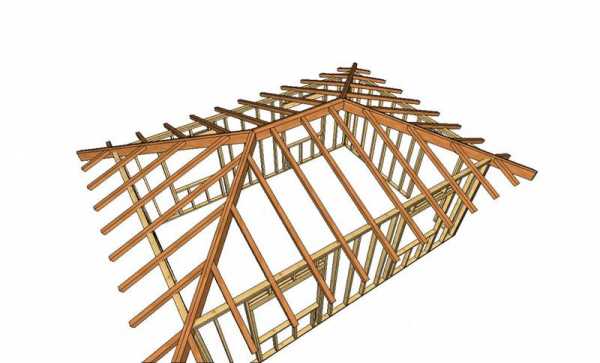

Примерная схема вальмовой крыши

Примерная схема вальмовой крыши

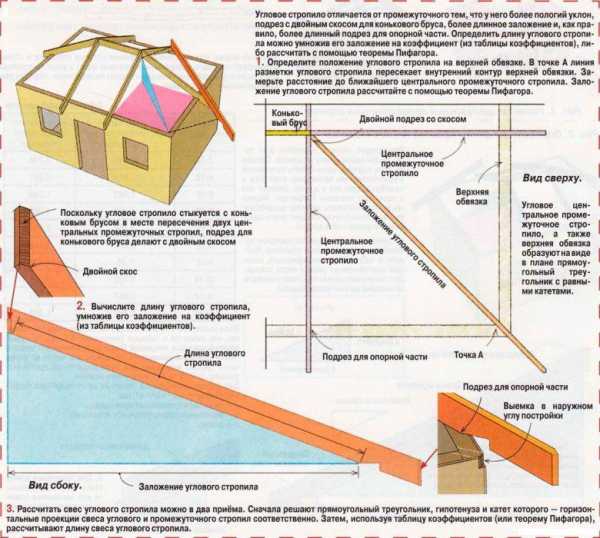

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

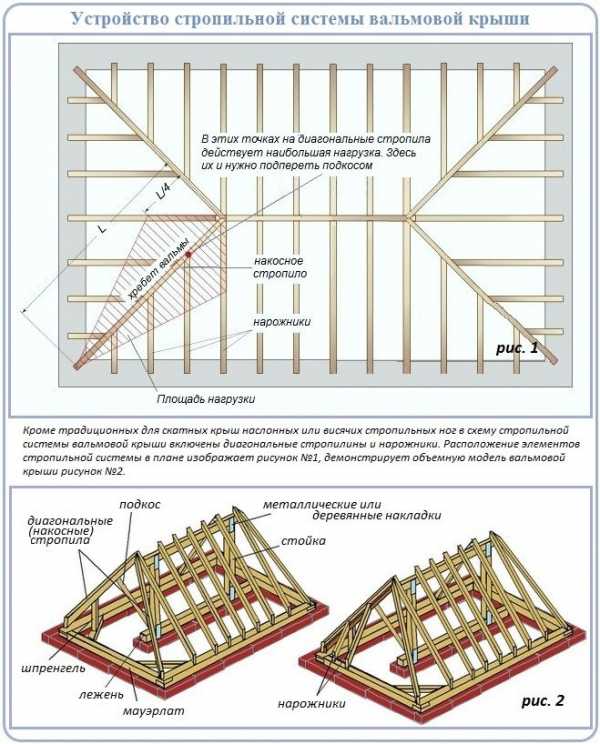

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

Конструктивные элементы вальмовой крыши

Конструктивные элементы вальмовой крыши

  • После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
  • Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
  • Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
  • Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
  • Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
  • Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
  • Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
  • Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
  • Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
  • Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

  • Любой проект начинается с составления схемы стропильной системы.

Начинают всегда с вычерчивания базового плана вальмовой крыши

Начинают всегда с вычерчивания базового плана вальмовой крыши

  • Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
  • Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
  • Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
  • Выполняется разметка стен под монтаж стропильной системы.
  • Самый важный этап — установка всей системы в соответствии с проектом.
  • Завершающая стадия — устройство кровли.
Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.

Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.

Расчет параметров системы

Если же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:

  • Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
  • Тип стропильной системы (наслонная или навесная).
  • Размер сечения стропил и брусков для других элементов системы.
  • Угол наклона скатов и расстояние прогона между стропил.
  • Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.

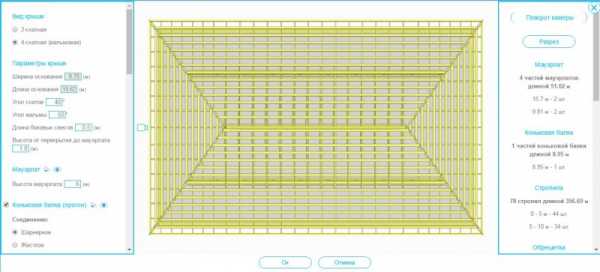

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной. Обозначение параметров в формулах:

S — общая площадь скатов крыши;

h — высота системы от перекрытия до потолка;

d — длина боковых или диагональных стропильных ног;

e — длина промежуточных стропил;

a — расстояние между стропилами по длине здания;

α — угол наклона ската;

b — расстояние между стропилами с торцевой вальмовой стороны.

Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:

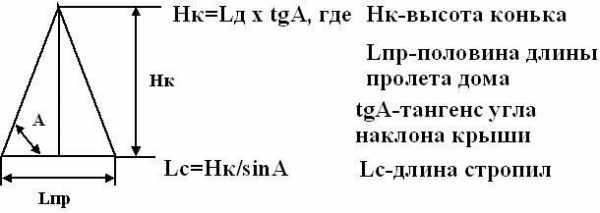

  • Высота конька:

Формула высоты конька

Формула высоты конька

  • Длина промежуточных фронтальных стропил:

Определение длины стропил

Определение длины стропил

  • Длина торцевых, вальмовых стропил:

Длина вальмовых стропил

Длина вальмовых стропил

  • Площадь скатов крыши:

Определение площади скатов крыши

Определение площади скатов крыши

Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

Металлические крепления для соединения конструктивных элементов системы

Металлические крепления для соединения конструктивных элементов системы

  • Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.

Плавающее крепление для соединения стропил с мауэрлатом

Плавающее крепление для соединения стропил с мауэрлатом

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Плавающие крепления предотвратят деформацию системы крыши при усадке стен

Плавающие крепления предотвратят деформацию системы крыши при усадке стен

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

В ряде случаев можно обойтись и обычными скобами

В ряде случаев можно обойтись и обычными скобами

  • Для изготовления деревянных элементов понадобится:

Особое внимание - качеству древесины для монтажа системы

Особое внимание — качеству древесины для монтажа системы

— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;

— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;

— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.

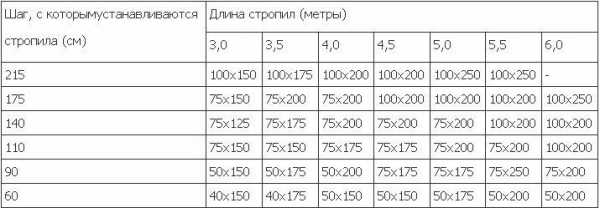

Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.

Сорт Сечение Расстояние между стропилами в мм
мм 300 400 600 300 400 600
Снеговая нагрузка 1,0 кРа 1,5 кРа
Высший 38×89 3.22 2.92 2.55 2.81 2.55 2.23
38×140 5.06 4.60 4.02 4.42 4.02 3.54
38×184 6.65 6.05 5.28 5.81 5.28 4.61
38×235 8.50 7.72 6.74 7.42 6.74 5.89
38×286 10.34 9.40 8.21 9.03 8.21 7.17
1 и 2 38×89 3.11 2.83 2.47 2.72 2.47 2.16
38×140 4.90 4.45 3.89 4.28 3.89 3.40
38×184 6.44 5.85 5.11 5.62 5.11 4.41
38×235 8.22 7.47 6.38 7.18 6.52 5.39
38×286 10.00 9.06 7.40 8.74 7.66 6.25
3 38×89 3.06 2.78 2.31 2.67 2.39 1.95
38×140 4.67 4.04 3.30 3.95 3.42 2.79
38×184 5.68 4.92 4.02 4.80 4.16 3.40
38×235 6.95 6.02 4.91 5.87 5.08 4.15
38×286 8.06 6.98 6.70 6.81 5.90 4.82
Снеговая нагрузка 2,0 кРа 2,5 кРа
Высший 38×89 4.02 3.65 3.19 3.73 3.39 2.96
38×140 5.28 4.80 4.19 4.90 4.45 3.89
38×184 6.74 6.13 5.35 6.26 5.69 4.97
38×235 8.21 7.46 6.52 7.62 6.92 5.90
38×286 2.47 2.24 1.96 2.29 2.08 1.82
1 и 2 38×89 3.89 3.53 3.08 3.61 3.28 2.86
38×140 5.11 4.64 3.89 4.74 4.31 3.52
38×184 6.52 5.82 4.75 6.06 5.27 4.30
38×235 7.80 6.76 5.52 7.06 6.11 4.99
38×286 2.43 2.11 1.72 2.21 1.91 1.56
3 38×89 3.48 3.01 2.46 3.15 2.73 2.23
38×140 4.23 3.67 2.99 3.83 3.32 2.71
38×184 5.18 4.48 3.66 4.68 4.06 3.31
38×235 6.01 5.20 4.25 5.43 4.71 3.84
38×286 6.52 5.82 4.75 6.06 5.27 4.30
  • Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
  • Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
  • Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.
Инструменты для работы

Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работу провести не удастся. Для установки стропильной системы понадобятся:

Инструменты для возведения крыши

Инструменты для возведения крыши

  • Молоток, желательно с гвоздодером.
  • Шуруповерт на электрической зарядке.
  • Киянка – резиновый или деревянный молоток. Он бывает необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
  • Деревянная рейка длиной в 1,5—1,7 м для выведения отдельных узлов на один уровень.
  • Маркер или карандаш для отметок.
  • Электролобзик, ножовка и электропила.
  • Уровень строительный, отвес.
  • Рулетка и линейка.
  • Стамеска для выдалбливания пазов.
  • Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.
Проведение монтажных работ

На рисунке показана упрощенная схема вальмовой крыши, на которую можно ориентироваться при монтаже системы.

Упрощенная схема монтажа

Упрощенная схема монтажа

Работа производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.

Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.

  • Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.

Установка мауэрлата производится на анкерные крепления

Установка мауэрлата производится на анкерные крепления

  • После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.

Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно.

Залог успеха - правильно проведенная разметка

Залог успеха — правильно проведенная разметка

  • Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.

Установка балок перекрытия

Установка балок перекрытия

  • Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.

Затяжки между противоположными брусьями мауэрлата

Затяжки между противоположными брусьями мауэрлата

  • После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.

Поверх балок перекрытия для удобства работы рекомендуется уложить временный настил

Поверх балок перекрытия для удобства работы рекомендуется уложить временный настил

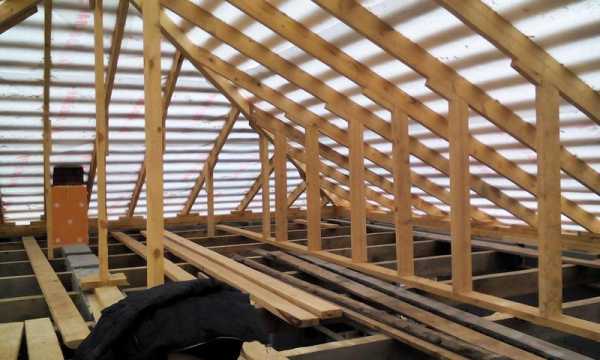

  • Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
  • Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
  • Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.

Установка стоек и стропил на фронтальных сторонах крыши

Установка стоек и стропил на фронтальных сторонах крыши

  • Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.

Монтаж диагональных стропил

Монтаж диагональных стропил

  • На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
  • В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
  • Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.
Настил кровельного материала

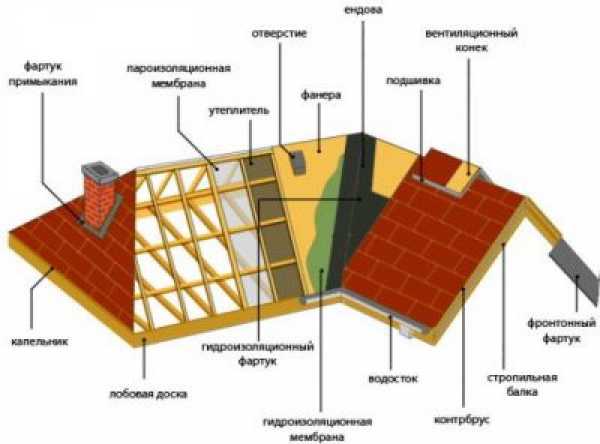

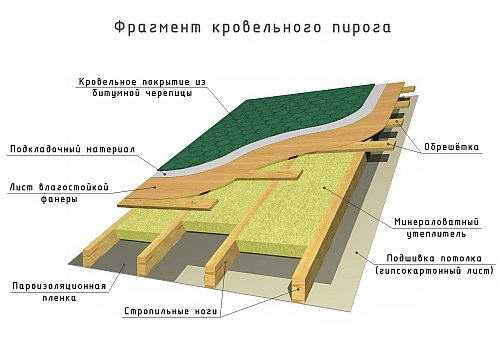

Структура кровельного "пирога" вальмовой крыши

Структура кровельного «пирога» вальмовой крыши

  • Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
  • Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
  • Сверху стропил растягивается и закрепляется пленка пароизоляции
  • Далее, поверх нее на стропила прикручиваются рейки обрешетки.
  • Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
  • Затем, следует закрепление контробрешетки.
  • Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.
Сложные узлы системы вальмовой крыши

Хотелось бы заострить внимание на сложных узлах стропильной системы, по монтажу которых всегда возникает много вопросов.

— с помощью металлических уголков, устанавливаемых с двух сторон стропильной ноги;

— гвоздями, вбиваемыми под углом через стропило в мауэрлат;

— специальными скобами;

— скользящими креплениями.

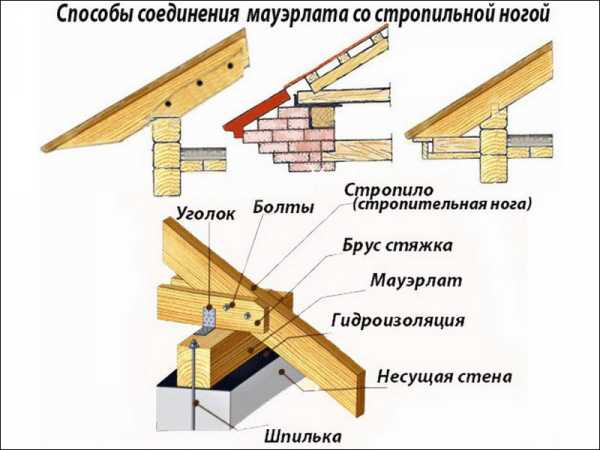

Несколько способов соединения деталей и узлов крыши

Несколько способов соединения деталей и узлов крыши

  • Соединение стропильных ног на коньковом брусе также может быть осуществлено по-разному:

— путем накладки их друг на друга над брусом и закрепления между собой с помощью болтов;

— устройство на стропилах специальных выемок для жесткости при установке их на конек;

— подгонка стропил под выбранным углом на коньке и скрепления их деревянными или металлическими накладками с двух сторон.

  • Еще одним очень сложным узлом является соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежное сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.

Соединительный узел конька и стропил

Соединительный узел конька и стропил

— Коньковый брус укладывают на стойки и скрепляют их с двух сторон накладками из досок.

— Диагональные стропила выпиливают под нужным углом и закрепляют к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, идущее на другой угол дома.

Видео: секреты конструкции вальмовой крыши

Если нет опыта по возведению такого сложного архитектурного элемента здания, как кровля, то рекомендовано воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как в любом виде этого сооружения имеются свои особенности со сложными соединительными узлами.

Нужно помнить, что от надежности покрытия дома будет зависеть долгосрочность службы всего строения, поэтому к его постройке нужно отнестись с максимальной ответственностью.

stroyday.ru

Конструкция вальмовой крыши — устройство и чертежи (фото, видео)

Трудно представить себе дом без стен, но представить его без крыши просто невозможно. Кровля защищает внутренние помещения от холода, дождя и снега, благодаря ей жилище приобретает привлекательный, законченный облик. Не последнее место среди многообразия вариантов занимает вальмовая крыша, прочная конструкция которой гарантирует долгую эксплуатацию и безопасность.

Содержание статьи

Дизайнеры в полную силу используют все возможности вальмовой крыши, применяя ее в проектах домов с жилой мансардой, эркерами, слуховыми окнами, балконами. Современные кровельные материалы дают возможность гармонично вписать ее в любой архитектурный стиль. Вальмовая крыша прекрасно смотрится на небольшой беседке, садовом домике или презентабельном коттедже. А из чего она состоит и как ее построить, мы расскажем в нашей статье.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

  1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
  2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
  3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
  4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
  5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
  6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

  7. Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
  8. Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

  • Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
  • Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
  • Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
  • Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
  • Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
  • Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

  1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
  2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
  3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
  4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса. Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы.

Виды вальмовых крыш

Вальмовая крыша имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

  • Вальмовая. Классический, канонический вариант крыши, состоящей из четырех скатов – двух трапециевидных и двух треугольных. Скаты заканчиваются на одном уровне, а в верхней части встречаются в коньковом соединении. Чаще всего таким образом перекрывают помещения прямоугольной формы.

  • Полувальмовая голландская. Ее устройство отличается от классической укороченными вальмовыми скатами, которые не полностью заменяют фронтоны, а сокращая их до трапециевидной формы. Вальмы могут быть совсем крошечными, практически декоративными или достаточно большими для установки слухового окна, которое смотрится очень уместно.

  • Полувальмовая датская. Можно поспорит, к какому типу крыш она относится – двухскатному или четырехскатному. Ее «изюминка» в том, что вальмы начинаются не от самого конька, а ниже, оставляя под ним маленький фронтон треугольной формы, который используют для оборудования вертикального освещения.

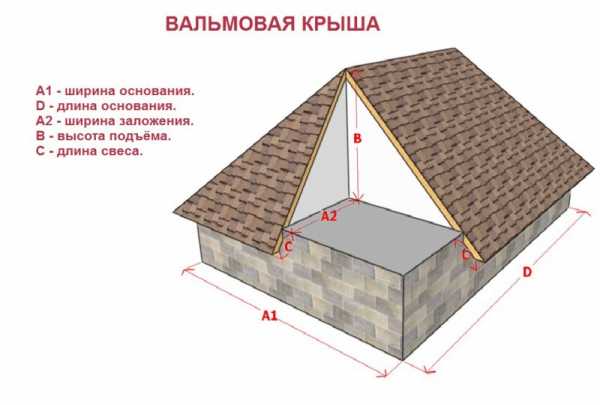

Расчет элементов конструкции

Устройство вальмовых крыш начинают с проведения расчетов и создания проекта. К счастью, эту задачу облегчают компьютеры со специальным программным обеспечением, который самостоятельно выполняют вычисления и даже составляют чертеж. Программа вычисляет следующие параметры:

  1. Угол наклона скатов вальмовой крыши. На его значение оказывают влияние три критерия: ветровая нагрузка, количество выпадающих осадков и выбранное кровельное покрытие. Согласно нормам строительной климатологии, территория нашей страны разделяется на 8 зон, различающихся по силе ветра и обильности выпадения осадков. По специальным картам определяют, к какой из них относится место строительства и какой угол наклона скатов рекомендован. Для каждого кровельного материала также существуют ограничения, с которыми обязательно сверяются.

  2. Высота расположения конька. Ее вычисляют во вторую очередь, так как в расчетах используют значение уклона. Крышу в разрезе представляют, как треугольник, с двумя известными углами и основанием, равным по длине ширине дома. Используя тригонометрические формулы, определяют на какой высоте должен располагаться конек.
  3. Сечение элементов стропильной системы. Толщина пиломатериалов, используемых в возведении каркаса, зависит от нагрузки, которой они подвергаются. Поэтому необходимо подсчитать вес кровельного пирога, самого каркаса, пола мансарды и перекрытий, добавить к ним значения временных нагрузок (вес снежного покрова, массу обслуживающего кровлю человека). Итоговая цифра обозначает суммарную нагрузку, согласно которой выбирают толщину стропил, мауэрлата, стоек и конькового прогона.

Если угол уклона скатов превышает 60 градусов, то в расчетах значением снеговой нагрузки можно пренебречь, так как вальмовая крыша с такой крутизной скатов не накапливает снег на поверхность, позволяя ему самостоятельно соскальзывать.

Устройство стропильной системы

Вальмовая крыша опирается на стропильную систему, набор элементов, осуществляющих распределение ее веса и поддержанию формы. В нее входит:

  • Мауэрлат, брус используемый в роли опоры для стропильной системы. Его сечение не должно быть менее 150х150 мм. Мауэрлат крепят на металлические шпильки к верхнему армированному поясу стен. У бревенчатых и брусовых домов эти функции выполняет верхний венец. Особенность вальмовой кровли в том, что для ее монтажа используют четыре мауэрлатных бруса, а не два, как для двухскатных.

  • Коньковых прогон. Брус на который опираются стропильные пары скатов, а монтируют его на вертикальные стойки.
  • Стойки. Опоры, устанавливаемые на лежень внутренней несущей стены. Они служат для поддержки конька и передачи нагрузки на фундамент здания.
  • Стропила. В такой конструкции используют стропильные ноги трех видов: накосные, идущие от конька к углам вальмы, рядовые, формирующие трапециевидные скаты и нарожные, которые закрепляют к накосным.

  • Подкосы. Так называемые подстропильные ноги под углом крепят к стропилам для снижения их прогиба под собственным весом. Упирают подкос в мауэрлат или стойку.
  • Затяжка и ригель. Горизонтально установленная перемычка между двумя стропилами, которая притягивает их друг другу и предотвращает распирание стен. Затяжку, которую располагают в основании крыши используют как балки перекрытий. Ригелем называют затяжку, монтируемую под самым коньковым прогоном.
  • Шпренгельная ферма. Совокупность элементов, служащих для поддержки диагональных стопил. Она состоит из непосредственно шпренгеля и горизонтальной схватки, в которую он упирается.

Накосные стропильные ноги испытывают больше нагрузки по сравнению с рядовыми и, как правило, превышают их по длине. Поэтому для их изготовления сращивают две доски, используемые для рядовых стропил, или закупают пиломатериалы вдвое большей толщины. Кстати, размер некоторых элементов стропильной системы превышает 6 метров, стандартную длину досок и бруса. Поэтому приходится применять наборные стропила, полученные путем соединения двух и более частей, или клееные.

Используемые материалы

Вальмовая кровля хороша тем, что для ее сооружения используют самые простые, общедоступные материалы. Это упрощает монтажные работы и не дает разорится на строительстве. Для изготовления стропильной системы применяют:

  1. Металл. Оцинкованные уголки и двутавровые балки выдерживают большую нагрузку, не деформируясь, не поддаются коррозии. Однако имеют большой вес и высокую стоимость.

  2. Дерево. Древесина, напротив, весит мало и стоит недорого, однако, как любой природный материал, подвержена гниению, действию вредителей и огня.

Не смотря на недостатки, дерево является более популярным материалом. Так как с помощью правильном обработке его можно сделать практически неуязвимым к внешним воздействиям. Достаточно лишь обработать деревянные элементы антисептическим составом и антипиреном для защиты от возгораний.

Грамотно рассчитанная и построенная согласно строительным нормам, кровля вальмового типа защитит обитателей дома от непогоды, поддержит комфортный температурный режим и украсит собой его внешний облик.

Видео-инструкция

krovlyakrishi.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
