Проект и Монтаж Уличного Освещения: Алгоритм Действий

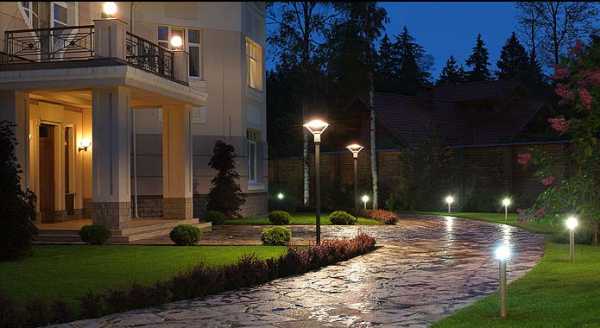

Хорошо освещенная придомовая территория в ночное время суток

Правильное освещение во дворе вашего дома – это не только красота территории, но и безопасность передвижения по ней. Если все дорожки хорошо видны, то чтобы споткнуться обо что-то нужно постараться.

Сегодня мы с вами поговорим про монтаж уличного освещения, разберем все рабочие этапы и разработку проекта. Тема будет интересной, так что наливаем чаек и внимательно читаем.

Подготовка к работе

Итак, монтаж наружного освещения можно разделить на три основных рабочих этапа:

Разметка территории, раскапывание траншей и укладка кабеля – это один;
Установка закладных под светильники и, собственно, их монтаж – это два;
И сборка всей схемы и подключение ее к автоматике – это три.

Закладная под фонарь уличного освещения

Интересно знать! Схема может управляться как вручную, так и при помощи различных датчиков, например, освещения, движения или звука. Но самым лучшим решением будет совмещение этих способов в одной щитовой.

Материалы

Какие материалы нам понадобятся для всего этого?

Электрический кабель

Кабель ВВГ-нг Ls трехжильный, сечением 1,5 мм2. Конечно, сечение, в первую очередь, будет зависеть от потребляемого схемой тока и протяженности участка, но так как сегодня используются преимущественно светодиодные лампы, и редко какой объект потребляет больше 16 А, хватает и такого кабеля.
Данный кабель не самый дорогой, однако его нужно дополнительно помещать в трубы, и если вы уж совсем не укладываетесь в бюджет, то можете приобрести бронированный кабель, к которому дополнительная защита не нужна, и тем самым сэкономить. Однако стоит заметить, что такой кабель будет достаточно сложно разделывать при подключении светильников и в щитовой.

Труба ПНД

Трубы ПНД – в принципе, назначение этого элемента мы уже упомянули – защитная оболочка для провода. Трубы используются разные – гофрированные, двустенные и гладкие. На фото выше показан не совсем правильный пример – синяя полоса означает, что труба пойдет для питьевой воды. Нам же нужен вариант вообще без полосок.

Модульный контактор

Контактор модульный с нормально открытыми контактами.

Датчик освещения

В схему мы также включим датчик освещенности, либо же заменим его фотореле в комбинации с сумеречным реле. Это будет автоматическая часть нашей схемы.

Уличный фонарь в современном стиле

Уличные светильники, которые вы желаете установить на своем участке. Это могут быть любые понравившиеся приборы. Отличает их от комнатных, прежде всего, степень их защиты от влажности и механических повреждений.

Модульный автомат

Автоматы модульные.

Переключатель

Трехпозиционный переключатель.

Теперь давайте посмотрим, как из всего этого собирается схема.

Все этапы монтажа уличного освещения.

Не будем утомлять вас морем текста. Поговорим лишь про самое важное и сопроводим каждое действие по сборке фотографиями. Так, инструкция будет более наглядной и понятной.

Прокладка подземных коммуникаций

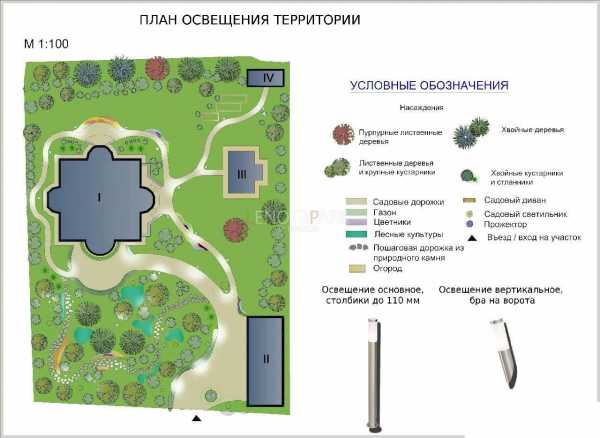

Уличного освещения монтаж требует точного плана

Прежде чем браться за копку траншей, вам необходимо составить план вашего участка, желательно в четком масштабе, и разметить места расположения светильников и оптимальное положении трасс до них.

На плане обязательно отметьте все объекты, которые могут помешать работе. Это избавит вас от ненужных действий и поможет точно подсчитать необходимое количество материала.

Ровная траншея при помощи мини-экскаватора

Далее от места расположения щитовой РЩ-0,4кв прокапываем траншею глубиной 70 сантиметров вдоль всех точек будущих светильников, как вы это разметили ранее на плане.

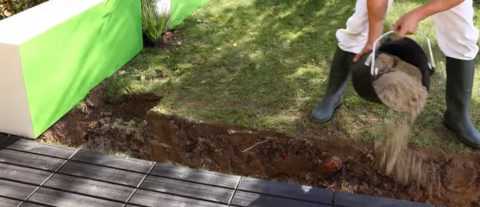

На дне траншеи делается песчаная подушка

На дно траншеи насыпается слой песка. Высота подушки должна составлять 10-15 сантиметров. Если песка не имеется, то вместо него можно использовать рыхлую землю, но этот вариант не самый лучший, так как впоследствии будет возможна значительная усадка грунта.

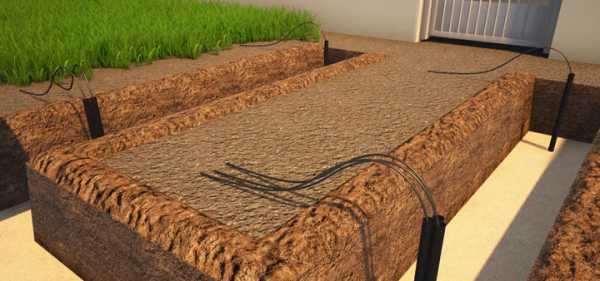

Укладка ПНД трубы в траншее

Поверх подушки укладывается труба ПНД. Она должна иметь выход в точке каждого светильника, то есть доводим ее до нужного места, загибаем кверху и отрезаем выше уровня грунта.
Отрезанную часть тут же опускаем вниз и ведем дальше, к следующей точке. В результате получается классическая схема с параллельным подключением источников света.

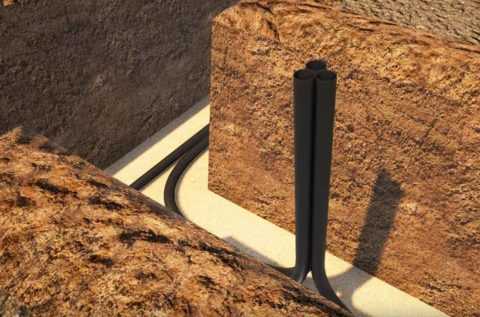

Тройной вывод

В зависимости от схемы подключения и способа расстановки фонарей может понадобиться вывести и три, и четыре трубы на поверхность.

Элегантная садовая розетка

Кстати, не будет лишним установить и садовые розетки, под которые также нужно предусмотреть выводы. Это устройство будет очень полезным, например, если вы пользуетесь электрической газонокосилкой.

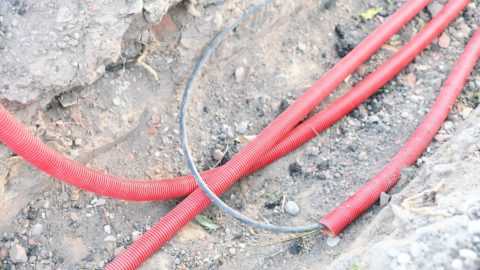

Тросик внутри ПНД трубы

ПНД трубы имеют внутри тросик, или по-другому – зонд. С его помощью кабель протягивается внутри.
Сделайте это и оставьте по 30 сантиметров запаса на выводах для удобства дальнейшей работы.
Кабель разрезается точно также как и труба и тянется к следующему фонарю.

Совет! Если линия у вас на участке будет разветвленной, то каждый кабель рекомендуется как-то пометить для ориентирования во время соединения.

Кабель засыпан песком

После того как протяжка проводов завершена, кабель нужно засыпать слоем песка. Его толщина также составляет 10-15 сантиметров. В результате труба у нас оказывается внутри подушки.

Затем насыпаем еще около 20 сантиметров земли поверх песка и притрамбовываем ее.

Сигнальная лента с предупреждением

У нас еще остается где-то 30 сантиметров до уровня земли. На этой глубине рекомендуется проложить сигнальную ленту, которая, возможно, однажды спасет чью-то жизнь. Цена такой ленты сущие копейки, но переоценить ее значение сложно.

Установка уличных светильников

Естественно, ни о каком креплении светильников прямо на грунт не может быть и речи, кроме, разве что, самых компактных вариантов, которые можно просто воткнуть в грунт. Даже для невысоких изделий требуется прочное и надежное основание.

Смонтированный столб освещения с закладной в разрезе

Отличным основанием для наземных светильников, а тем более столбов освещения будет бетонный фундамент.

Устанавливаем опалубку из досок в местах выводов Труб ПНД.

Собранная опалубка, внутри армирующая сетка

Сколачивается она в виде прямоугольного ящика. Ее размер будет зависеть от размера подпятника монтируемого фонарного столба.
Чтобы фонарь стоял надежно, необходимо основание заглубить в грунт не менее 30 сантиметров.
Внутри рекомендуется проложить армирующую сетку, которую необходимо приподнять на 5 сантиметров.

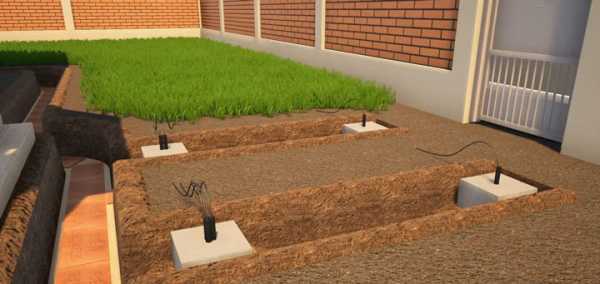

Готовые закладные

Далее опалубка заполняется бетоном. Для этих целей вполне будет достаточно раствора марок М150 или М200.
Бетону необходимо дать выстоятся несколько дней, чтобы он затвердел. После этого опалубка демонтируется, а траншеи можно засыпать полностью землей и утрамбовать ее.

Кстати, существуют светильники, оснащенные специальной нижней тумбой, которая погружается в грунт. Для таких вариантов делать закладные нет никакой необходимости.

Их установка происходит следующим образом:

Дренажная подушка

Делаем подсыпку основания из ПГС, гравия ищи щебня, для того чтобы обеспечить хороший дренаж для дождевой воды.

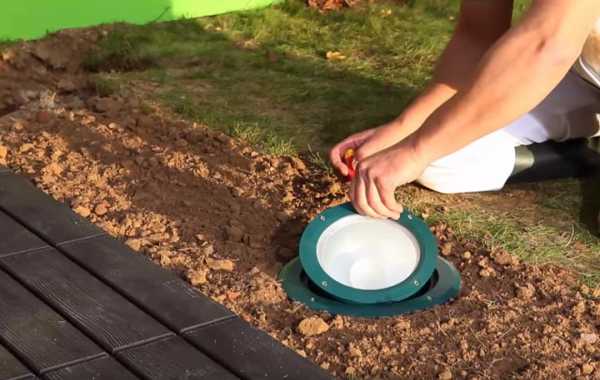

Установка подземной тумбы

Далее при помощи цементного раствора нижняя часть основания хорошо фиксируется. Ее необходимо установить строго по уровню, поэтому воспользуйтесь подходящим инструментом.
Раствор заливается только снаружи тумбы. Внутри он не нужен – там будут только провода и их соединения.

Соединение проводов внутри тумбы

Далее производится монтаж верхнего диска и соединение проводов. Делайте это обязательно через клеммы, для надежной защиты и изоляции контактов.

Затем устанавливаются лампы и стекло светильника – все, он готов к использованию.

Существует еще один способ создания прочного основания для фонарных столбов, и мы его обязаны упомянуть.

Фланец, приваренный к арматурному каркасу

Берется фланец, диаметр которого соответствует диаметру фонарного столба;
К нему приваривается арматурный каркас, как это показано на фото выше;
В грунте при помощи садового бура делается лунка достаточной глубины;
Далее все заливается бетоном, естественно, после вывода наружу всех проводов.

Основание твердеет

Такое основание будет намного прочнее рассмотренного нами первым в этой главе, и при этом наружу будут выведены крепежные шпильки, что очень удобно. Но вернемся к нашему первому фундаменту, чтобы разобрать, что нужно делать с ним дальше.

Монтаж освещения уличного

Мы берем нижнюю монтажную часть фонарного столбика, пропускаем в нее провода, ставим на основание, и при помощи карандаша размечаем все точки крепления.
По разметке делаем перфоратором отверстия нужного диаметра и глубины под заготовленные анкера.

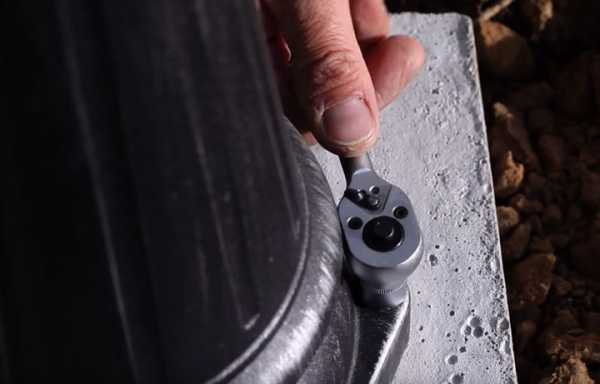

Закрепление основания столба

Погружаем в отверстия дюбеля – они могут быть и пластиковыми, и крепим подпятник. Тут все просто и понятно без лишних слов.
Затем происходит соединение всех проводов. Делается это внутри распределительной коробки, которыми оснащается большинство столбов.
Соединение делается любым удобным способом, но лучше, как мы уже говорили, брать именно клеммы. Это и надежнее и намного быстрее, чем скрутки.

Распределительная коробка, залитая компаундом

Очень важно сделать качественную изоляцию соединений. В некоторых случаях распределительные коробки заливаются компаундом, как показано на картинке выше.
Прежде чем это делать, обязательно проверьте работоспособность всех соединений, иначе выковырять потом клеммы будет очень непростым занятием.
Загерметизированная коробка монтируется в основании столба, после чего происходит его полная установка, согласно прилагаемой инструкции.
Не все столбы оборудуются распределительной коробкой. Есть более современные и удобные решения, когда в конструкцию включаются специальные контактные колодки – очень удобно, но придется немного переплатить.

Аналогичным образом устанавливаются все светильники и розетки на вашем участке, после чего можно перейти к самому интересному – их подключению.

Последний этап – подключение

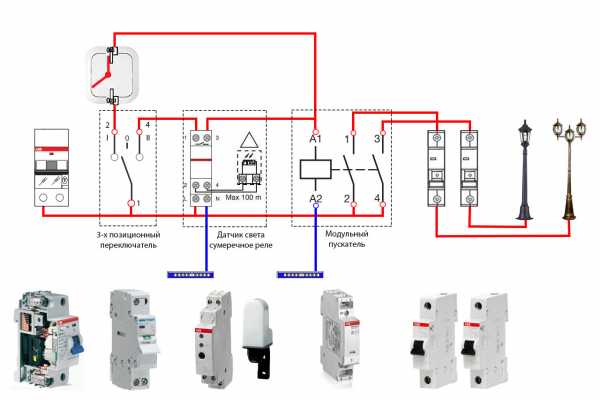

Схема подключения уличного освещения

Итак, чтобы своими руками подключить уличное освещение, нужно понять и запомнить представленную на рисунке выше схему. Как мы уже говорили, она включает в себя фотореле и пускатель.

Наша задача обеспечить два режима управления освещением – ручной и автоматический. Для этого нам в схеме и потребуется трехпозиционный переключатель.
В первом положении освещение можно будет включать через простейший выключатель. Пользоваться, возможно, вы этим режимом будете редко, но он однозначно будет полезен, когда автоматика выйдет из строя, что случается и довольно часто.
Во втором режиме будет запускаться автоматика, реагирующая на выносной датчик освещения через сумеречное реле.
Третья позиция «0» полностью отключает все освещение.

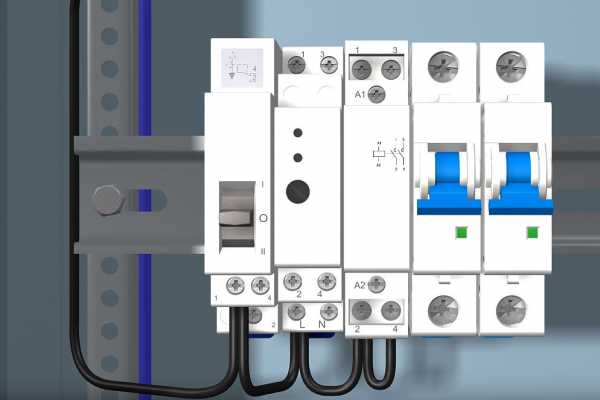

Монтаж оборудования в щитке

Устанавливаем все приготовленное оборудование на DIN-рейку, расположенную внутри щитовой, в следующей последовательности, слева-направо: трехпозиционный выключатель, реле сумеречное, модульный пускатель и автоматы.

Разводка фазы

От отдельного дифференциального автомата в щитке подводим фазу питания на трехпозиционный выключатель. Соединяем провод с контактом 1.
От этого контакта подключаем нижний контакт L сумеречного реле.
Следующие отрезки проводов соединяют с фазой контакты 2 и 4 модульного пускателя.

Внимание! На картинке показано соединение автоматики перемычками. Это допускается лишь при условии, что ток в цепи не превысит 16А. В противном случае пускатель допускается подсоединять только напрямую от автомата.

Дальнейшее соединение схемы

Выходы 1 и 3 пускателя соединяются с верхними контактами автоматов. К ним снизу будут подключаться кабели, которые мы прокладывали в земле.

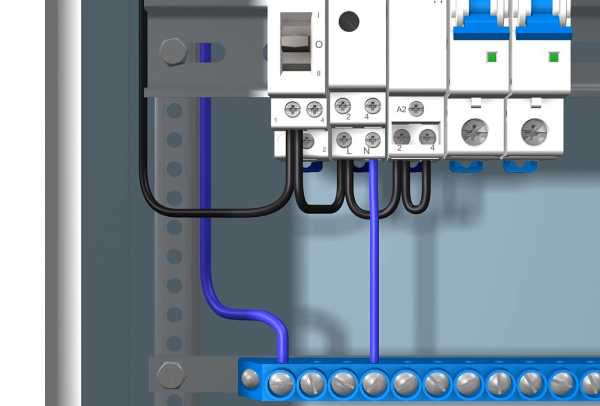

Ноли в схеме

Далее нужно подсоединить ноли. Один подводится к контакту N сумеречного реле, а второй к катушке пускателя А2.
Неподалеку разместите обыкновенный одноклавишный выключатель. Нужен он будет для удобства, чтобы постоянно не лазить в щитовую.
Подводим к нему двухжильный кабель ВВГ-нг такого же сечения, что мы прокладывали в земле.

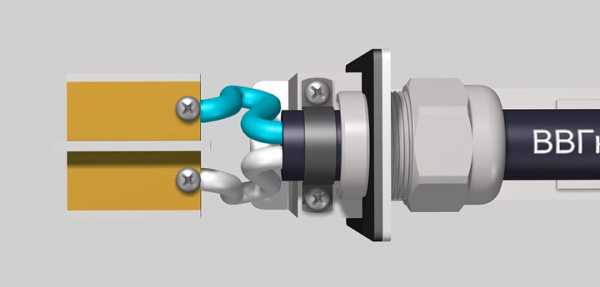

Подключение выключателя

Одна из жил этого кабеля подводится к обмотке контактора А1, а вторая на клемму №2 трехпозиционного выключателя.
В результате, если вы установите трехпозиционник в первое положение, то нажав на клавишу выключателя, вы напрямую подадите напряжение на пускатель, в обход сумеречного реле.
Пускатель втянется и питание пойдет через автоматы на светильники.

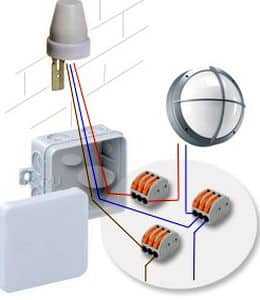

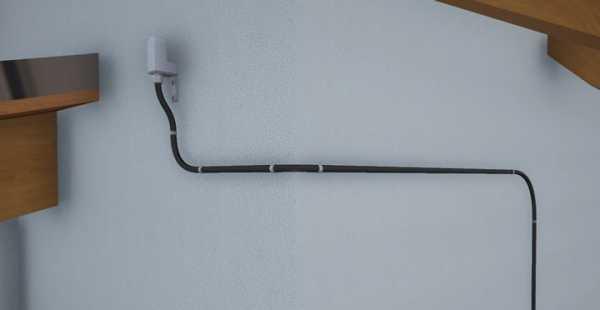

Следующая задача – установить наше фотореле:

Обратите внимание, чтобы датчик не находится в тени от каких-нибудь предметов или деревьев, но и под прямыми солнечными лучами он находиться не должен.
Если пренебречь этими правилами, то датчик может функционировать некорректно, допуская ложные срабатывания.
К датчику прокладывается такой же провод, как и к выключателю.

Наружное освещение — подключение автоматики

Провод подключается с другого конца к сумеречному реле, контакты 2 и 4.
При срабатывании внешнего реле, сумеречное реле замыкает свои верхние контакты – 1 и 3.
Соответственно, к ним нужно подключить фазу, которая пойдет от трехпозиционника. Используем для этого его 4-ю клемму, перемычка от которой подойдет к клемме 1 сумеречного реле.
Клемма №3 от реле подсоединяется также к катушке А1. Мы помним, что при подаче на нее питания, свет начинает гореть.

Полностью описать работу этой части схемы можно так:

Трехпозиционный переключатель устанавливается в положение 2;
Когда на улице темнеет, срабатывает фотореле;
Замыкание его контактов заставляет сработать сумеречное реле, которое замыкает контакты 1 и 3.
К контакту 1 уже подведена активная фаза, а значит, при срабатывании, она попадает на контактор, у которого уже подключен ноль.
Далее пускатель втягивается, и напряжение подается на автоматы освещения, свет начинает гореть.

Как только на фотореле попадает свет, его контакты размыкаются и сумеречное реле разрывает свой контакт. Все просто!

Итак, мы разобрали с вами стандартную схему подключения. Зная всю цепочку, вы сможете даже самостоятельно осуществить ремонт уличного освещения, при выходе из строя того или иного оборудования.

Видео в этой статье поможет разобраться в теме еще лучше.

elektrik-a.su

сельская местность, город, загородный дом

Уличное освещение предназначено для того, чтобы обеспечить удобство и безопасность людей в тёмное время суток. И для реализации этой цели используют множество видов ламп и установок. Также ночной свет — способ декоративного оформления пространства, который создаёт дополнительный уют и комфорт.

Виды

В зависимости от целей осветительных установок и места, где они используются, различают следующие виды уличного освещения:

Вдоль больших дорог и кольцевых магистралей устанавливают фонари с рефлекторами мощностью 250–400 Ватт;
Вдоль второстепенных дорог устанавливают фонари с рефлектором или рассеивающие свет мощностью 70–250 Ватт;
Для улиц и тротуаров используют рассеивающие фонари мощностью 40–125 Ватт;
Также устанавливают осветительные элементы для подсветки объектов с важной информацией и для архитектурной подсветки домов. В таких случаях мощность ламп ещё меньше.

Виды ламп

Каждый из видов имеет свои преимущества и недостатки. Лампы различаются по способу выработки света и тем, какие характеристики он имеет.

Лампы накаливания являются традиционным осветительным средством, которое в последнее время активно заменяется менее энергоёмким. Эти лампы отличаются большой теплоотдачей и мощностью, оставаясь при этом лидером по потреблению энергии.
Лампы, которые в своём составе имеют буферный газ, галогенные лампы, обладают теми же характеристиками, но их срок службы в разы больше.
Газоразрядные лампы. Принцип работы основывается на сжигании газообразного топлива. Эти лампы долго работают, до 20000 часов, и дают хорошее качество света. Различают ртутные, металлогалогенные и натриевые лампы, в зависимости от газового состава внутри них.
Ксеноновые лампы излучают свет благодаря действию электрических дуг, которые заполнены ксеноном.

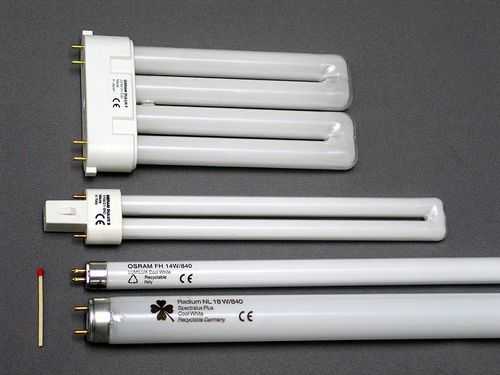

Люминесцентные лампы дают сильную светоотдачу и служат долго.
В последнее время набирают популярность лампы, которые работают от солнечной энергии. Они очень экономичны и работают совершенно независимо от электросети. Эти лампы включаются и выключаются самостоятельно в зависимости от времени суток.
Светодиодные лампы считаются самыми экономичными и экологически чистыми. Они имеют длинный срок службы.

Каждый вид успешно применяется в той сфере, где это наиболее оправдано, одни — для освещения дома, а другие — для подсветки дорог и магистралей. А использование осветительных элементов очень разнообразно.

В загородном доме

Уличное освещение на даче часто используется в эстетических целях. Для декоративной подсветки самого дома используют лампы с фильтрами разных цветов, которые сами по себе не видны. Для этих целей применяется светодиодная лента для уличного освещения или скрытая диодная уличная подсветка. Для заливающего света используют фонари. Они могут иметь разную форму, даже самую неожиданную.

Схема подключения

Уличное освещение для загородного дома имеет свою схему подключения. В её центре находится щит наружного освещения (ЩНО).

К нему подключены подсистемы внешней осветительной системы, а он сам — к сети. Щит может иметь разное количество каналов (в зависимости от того, сколько есть подсистем) и может включаться либо в ручном, либо в автоматическом режиме. Щит оснащён реле, который не допустит поступление силы тока выше допустимой. Автоматический режим работы возможен благодаря датчикам движения, который при фиксировании движения замыкает цепь и подаёт ток на нужные фонари.

Оборудование

Оборудование, которое требует уличное освещение загородного дома, условно делится на три группы: светильники, кабели и контрольные приборы. При проектировании и организации освещённости своими руками важно правильно разработать схему подключения уличного освещения. Все элементы должны технически соответствовать своему назначению и подходить для данной электрической сети. Светильники должны быть влагоустойчивыми (маркировка начинается от IP65) и иметь алюминиевый корпус. Кабель желательно выбирать бронированный и изолированный от агрессивных веществ, содержащихся в грунте.

Контрольные приборы — разные таймеры, датчики, оборудование для ручного управление, дистанционного включения и тому подобное. В таком случае уличное освещение частного дома будет выполнено правильно.

В сельской местности

Нормы, которым должно соответствовать уличное освещение в небольших сельских местностях, изложены в нормативном акте строительных норм и правил, СНИП 23-05-95. Согласно стандартам, не менее 8/10 всей площади села должно быть освещено.

Оборудование

Для фонарей чаще всего используют металлогалогенные лампы, которые дают большую светоотдачу, но служат всего год. Светодиодные технологии особо актуальны для сельской местности, куда выезд обслуживающих бригад затруднён из-за отдалённости. Такой вид фонарей имеет долгий срок службы.

Нормы

Сеть осветительных установок несёт в себе потенциальную опасность, поэтому при её монтаже необходимо соблюдать многие правила. Например, для воздушных линий провода должны быть изолированными. К ним относятся разные марки самонесущих изолированных проводов, СИП. Высота светильника, установленного на тросах, зависит от его месторасположения: на тротуарах — от 3 м высоты, вдоль проезжей части — 6,5 м.

Обслуживание

Финансирует обслуживание светового оборудования государство, поэтому заботу о нем несёт именно администрация населённого пункта. Она решает вопрос о закупке электрооборудования, установке или обслуживании светильников и при необходимости заключает договор с фирмами, которые специализируются на этой работе. Законом №131-ФЗ оговорено, что финансовую ответственность несёт местный муниципалитет, а техническое обслуживание, монтаж уличного освещения и его ремонт проводит районное отделение энергосбыта. Оплачиваются работы или администрацией села или организацией, которая владеет этими коммуникациями.

В городах

Наружное освещение (НО) в городах выполняет сразу несколько функций. Помимо качественной и безопасной работы, оно призвано украшать облик города вечером. Для этого используется декоративное уличное освещение. НО совмещает в себе разные виды осветительных установок. Это освещение проезжей части и тротуаров, подсветка дорожных знаков, витрин, реклам, архитектурная подсветка домов, праздничное освещение и так далее. Все эти элементы уличного декоративного освещения должны гармонировать между собой внешне и быть технически согласованными.

Нормы

В ночное время, когда интенсивность движения меньше, освещённость может быть снижена, но только до определённых пределов. Некоторые светильники могут быть выключены, но не те, что стоят подряд. Поэтому часто прокладывают разные распределительные линии для вечернего и ночного освещения. К линии вечернего освещения подключают праздничную светодиодную подсветку уличного освещения и архитектурную подсветку. Но её мощность должна быть до 2 кВт на фазу. Все эти данные учитываются в графике включения света.

Электроэнергия для НО улиц и тротуаров поступает из трансформаторов для питания сети общего пользования.

При этом линии освещения подключают так, чтобы нагрузка на фазы трансформаторов была равномерной. А для освещения территорий разных учреждений (школ, больниц и так далее) используется энергия от вводных устройств зданий или от подстанций.

К сети уличного освещения обычно не подключают световые установки витрин и рекламы.

Проектирование

Нормы для проектирования уличного освещения в городах содержатся в инструкции СН541-82. В ней описаны типовые решения с указанием на тип ламп, которые могут быть использованы, высоту опор, тип провода и интервал между светильниками. Кабель для уличного освещения должен быть изолированный, стандарта СИП. Также в данной инструкции описаны универсальные схемы проектирования НО улиц. Эти схемы отличаются в зависимости от площади улиц и их назначения. Например, для небольшой улицы установка уличного освещения может проходить по составу схемы одностороннего расположения светильников, а для широкой улицы с большим потоком людей может браться за основу двухрядная схема в шахматном порядке.

Расположение светильников

Светильники для освещения городских территорий могут располагаться по-разному:

на отдельных опорах из стали, алюминия или железобетона;
в виде фонарей венчающего типа или на консоли;

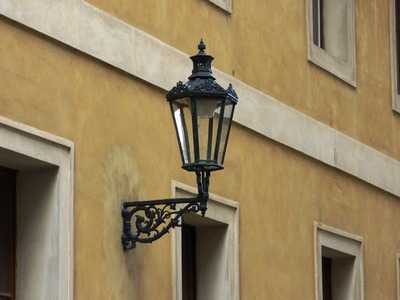

крепиться к зданию с помощью кронштейна;
подвешиваться на струнах.

Оптимальный вид опоры выбирают в зависимости от места установки светильника и его характеристик: веса и мощности. Например, для освещения дорог, используется уличное освещение на столбах, а для подсветки аллеи в парке достаточно фонарей с плафоном на консоли.

Обслуживание

Финансирование уличного освещения, за исключением светильников на фасадах дома и на подъездах, осуществляется органами местного самоуправления. А техническое обеспечение: монтаж уличного освещения, его ремонт — прерогатива органов районного управления, горсвета. Следующая инстанция — муниципалитет. Если речь идёт о поломке освещения на доме, то ремонт выполняет тот, кто обслуживает этот дом, чаще всего это ЖЭК.

Для путепровода

Согласно нормам наружное освещение дорог предусматривается в таких случаях:

проезжая часть в населённом пункте;
на мостах;
на маршрутных остановках;
на пересечении дорог I, II и III категории;
на ж/д переезде;
на кольцевой развязке;
на заправочных станциях и местах обслуживания транспортных средств;
под путепроводами, если протяжённость пути под ними более 30 метров;
в тоннелях.

Нормы освещение вдоль проезжей части содержатся в СНИП 32-04-97 и они также включают рекомендацию по использованию кабеля СИП. При разработке проекта учитывается свойство дорожного покрытия поглощать свет, мощность ламп и их свойства рассеивать свет, схема размещения опор и экономическая обоснованность того или иного вида освещения. Из этих данных высчитывается оптимальный способ размещения опор и их высота, интервал между ними и тип ламп.

Средства на содержание дорог выделяются из областного бюджета. А за освещением дорог в черте города отвечает горсвет.

Уличное освещение — неотъемлемый атрибут безопасного и комфортного проживания. Оно должно соответствовать нормам законодательства. Эти нормы служат гарантией того, что НО будет устанавливаться и обслуживаться ресурсами местных государственных органов.

Уличное освещение для дачи или другой частной собственности, хоть и не имеет отношения к государственному бюджету, должно быть технически совместимо с общей сетью по напряжению, правильности подключения и соответствию освещения СНИП. Например, необходимо знать, что в целях безопасности не допускается прокладывание СИП кабеля под землёй. При освещении дома или дачного участка своими руками особенно важно соблюсти все технические требования к этому проекту. В таком случае свет фонарей будет безопасным атрибутом ночного украшения и удобства.

Видео по теме

profazu.ru

2 в 1 схемы подключения уличного освещения

Монтаж уличного освещения в загородном доме можно разделить на три этапа работ:

раскопка траншеи и укладка кабеля

монтаж закладных и установка светильников

сборка схемы и подключение автоматики освещения

При этом само подключение можно выполнить в ручном режиме, когда все запускается и выключается вручную через один единственный выключатель, либо в автоматическом от датчиков освещенности.
Но лучше всего применить более универсальный вариант с реализацией обоих способов в одной щитовой. Его то и рассмотрим более подробнее.
До начала работ вам потребуется закупить следующие материалы:
3-х жильный кабель сечением 1,5мм2
Для освещения с потреблением не более 16А обычно хватает данного сечения. Но все может зависеть от протяженности участка и мощности ламп.
Если вы не ограничены финансово, то можно выбрать бронированный кабель. В этом случае не придется использовать трубы ПНД.
Однако разделывать его как в щитовой, так и при подключении светильников будет не просто. Поэтому большинство использует привычную марку ВВГнГ 3*1,5мм2.
труба ПНД
модульный контактор с нормально открытыми контактами
датчик освещенности или фотореле + сумеречное реле
уличные светильники
модульные автоматы
переключатель 3-х позиционный
Прокладка кабеля под землей
Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.
После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.
Далее на дно засыпаете песчанную подушку высотой в 10-15см.
Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.
Каждая труба должна иметь выход в местах установки уличного светильника. То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.
Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.
В каких-то точках может быть по 3 ли 4 выхода трубы на поверхность. Все зависит от схемы освещения и мест расстановки садовых фонарей.
Кое-где рекомендуется сделать отдельный выход под розетки.
Они бывают очень полезны на территории сада.
После полной укладки труб, тросиком затягиваете в них кабель и оставляете некоторый запас (примерно в 30-40см) в каждой светоточке на выходе из трубы.
Разрезаете в этих местах кабель и тяните его к следующему фонарю.
Если у вас разветвленная система освещения и проложено несколько линий, то каждый из кабелей стоит заранее подписать.
Когда все провода проложены присыпаете траншею землей.
На глубине от поверхности в 30см желательно проложить сигнальную ленту.
Стоит она недорого, зато вы в будущем, когда захотите произвести перепланировку или проложить еще дополнительные коммуникации на участке, данной лентой защитите свой кабель от случайного повреждения.
Установка уличного светильника
Теперь можно приступить к монтажу закладной для установки светильников.
Делаете в местах выхода труб ПНД опалубку с армирующей сеткой. Размер опалубки зависит от подпятника фонарного столбика.
Для хорошей устойчивости фонарного столба, фундамент должен быть заглублен не менее 30см.
Схема укладки проводов и монтажа закладной в разрезе выглядит следующим образом:
После этого заливаете все раствором и дав ему выстояться и застыть, демонтируете все лишнее.
Есть садовые светильники с отдельной нижней тумбой, встраиваемые на уровне земли. Для них не нужно делать никакой опалубки для подпятника.
Достаточно засыпать нижний слой гравием, дабы обеспечить дренаж дождевой воды.
Далее закрепляете нижний диск на небольшой слой цементного раствора.
При этом обязательно контролируйте строительным уровнем горизонт установки.
Внутри такой тумбы заливать раствор также не нужно. В ней как раз таки и осуществляется вся разводка и подключение проводов.
Есть еще один простой вариант монтажа закладной. Берется круглый фланец по диаметру основания фонарного столба.
К нему приваривается арматура.
В земле ручным садовым буром делается лунка на соответствующую глубину, и все это заливается бетоном.
Жесткость такой конструкции даже лучше, чем у просто забетонированной опалубки. Кроме того, все крепежные шпильки уже будут выведены наружу.
Когда бетонное основание готово, пропускаете кабель через нижнюю часть фонарного столбика, а само основание закрепляете на закладной.
Для этого прикладываете его к бетонной подложке и отмечаете места крепления под анкера.
Перфоратором высверливаете отверстия нужной глубины.
Вставляете и забиваете в них дюбель.
После чего прочно притягиваете основание фонаря к бетонной площадке.
Далее необходимо подключить и соединить все жилы кабелей. Зачищаете концы жил и заводите их в распредкоробку.
Соединение можно выполнить любым удобным способом.
Самый простой – это применение клеммников Ваго.
Самое главное – надежно заизолировать и герметизировать данное место. Сделать это можно при помощи специального электроизоляционного компаунда.
После полной герметизации размещаете залитую распредкоробку в основании и окончательно монтируете уличный светильник.
Есть модели светильников, у которых все расключение проводов происходит непосредственно на специальной контактной колодке, расположенной внутри столбика.
Тут все будет зависеть от вида и типа уличных фонарей. А разнообразие у них очень богатое, есть из чего выбрать.
Проделываете все эти операции по подключению со всеми остальными светильниками на вашем загородном участке.
Сборка и подключение схемы уличного освещения
Переходим к монтажу и подключению всей коммутационной аппаратуры для управления освещением в щитке.
Общая схема подключения и управления уличным освещением от фотореле с применением пускателя, будет выглядеть следующим образом:
Давайте разберем подробнее, как она работает и собирается “вживую” своими руками.
Для того, чтобы обеспечить два режима работы освещения – ручной и автоматический, используйте трехпозиционный выключатель.
В первом положении через обычный одноклавишник, можно будет вручную включать и выключать уличное освещение когда вам захочется.
Также это пригодится, если вдруг автоматика выйдет из строя или заглючит.
Второе положение – это режим автоматического управления от выносного датчика света и сумеречного реле.
В позиции “0” – освещение полностью отключено.
На DIN рейке по порядку в один ряд выставляете всю необходимую автоматику:
3-х позиционный выключатель или как его еще называют переключатель ввода резерва
сумеречное реле
модульный пускатель
Первым делом подключаете фазу питания. Заводите ее от отдельного дифф.автомата в щитке сначала на трехпозиционник (контакт №1).
А далее на сумеречное реле (нижний контакт L) и входные контакты пускателя №2 и №4.
Если мощность светильников небольшая и общий ток не превышает 16А, то все подключение можно сделать перемычками как на рисунках выше.
Если же у вас стоят мощные фонари, типа ДНаТ или весь периметр обвешан прожекторами, то пускатель следует запитывать только напрямую от автомата без всяких перемычек.
Выход с пускателя заводите на верхние клеммы автоматов, к которым будут непосредственно подключаться кабели проложенные в земле до светильников.
После подключения питающей фазы, подсоединяете ноли. Один на клемму N сумеречного реле.
А другой на катушку пускателя А2.
Дабы постоянно не лазить в рапредшкаф при ручном управлении, на удобной для вас стене, рядом с щитовой монтируете обыкновенный одноклавишный выключатель.
Подводите к нему двухжильный кабель ВВГнГ 2*1,5мм2.
Один провод кабеля сажаете на трехпозиционный переключатель (клемма №2).
А второй пускаете на обмотку модульного контактора А2.
Таким образом, переключив 3-х позиционник в ручной режим (положение язычка – I) и включив выключатель на стенке, вы тем самым напрямую подадите напряжение на катушку пускателя. Он втянется и фаза пойдет через автоматы на освещение.
Осталось подключить автоматику. Снаружи здания на улице монтируете датчик фотореле.
При этом соблюдайте два правила:
датчик не должен находиться в тени деревьев или другого соседнего здания
фотореле не должно ночью попадать под прямой свет от уличных светильников
В противном случае это все приведет к некорректной работе и ложным срабатываниям. К датчику от щитка протягиваете кабель ВВГнГ 2*1,5 и подключаете к его контактам.
Второй конец от кабеля фотодатчика заводите на сумеречное реле (контакты №2 и №4).
При срабатывании реле снаружи, сумеречное реле в щитке будет замыкать свои верхние контакты №1 и №3. Поэтому на эти клеммы также нужно подать фазу от трехпозиционника с клеммы №4.
После сумеречного реле она поступает на катушку пускателя А1.
В итоге и получается следующая схема работы автоматики:
3-х позиционный переключатель находится в положении II. На улице темнеет, а следовательно в определенный момент срабатывает фотореле.
Замыкание его контактов запускает сумеречное реле и фаза через него попадает на обмотку модульного контактора. Ноль на обмотке дежурит постоянно.
Как только на ней появляется фаза, пускатель втягивается и подает напряжение на верхние клеммы автоматов освещения. Уличные свет и фонари загораются.
На рассвете фотореле размыкает свой контакт, заставляя своего “сумеречного собрата” в щитке разорвать фазу. Контактор отпадает и свет отключается.
Хотите выключить всю автоматику? Просто перещелкните вводной переключатель в положение I.
Источники – https://cable.ru, Кабель.РФ
svetosmotr.ru
Проектирование и монтаж наружного освещения. Капитальный ремонт и реконструкция наружного освещения.
Устройство наружного освещения
Компания «ИНКОМ» специализируется на оказании комплексных услуг по строительству новых и модернизации действующих систем уличного освещения в СПб. Наша компания занимается монтажом осветительного оборудования всех типов и модификаций, а также строительством инженерно-технических сооружений для установки приборов освещения и прокладки кабелей для обеспечения их электроэнергией.
Виды систем уличного освещения
Наружное освещение можно условно разделить на два типа: основное и декоративное. Первая тип служит для освещения дорог, парков, улиц, площадей или других объектов.
Существуют следующие виды уличного освещения:
Освещение автомобильных дорог. Здесь, как правило, используются мощные (250 – 400 Вт или более) лампы, помещённые в светильник с рефлектором, который служит для концентрации светового потока на дорожном полотне.
Освещение проезжей части внутри кварталов и населённых пунктов (второстепенные дороги). Здесь также могут применяться светильники с рефлектором или светорассеивающими плафонами. Мощность ламп обычно не превышает 250Вт.
Освещение тротуаров, дорог в парках, велосипедных дорожек, остановок и т.д. В подобных системах освещения используются маломощные (до 125В) лампы, помещённые в светорассеивающие плафоны.
Архитектурное и декоративное освещение. Подобные типы систем освещения используются с целью улучшения эстетических качеств освещаемых объектов, к которым могут относиться здания, архитектурные сооружения, земельные участки (в ландшафтном дизайне) и т.д. Установка наружного освещения декоративного типа устраивается с использованием различного типа светотехники – от светодиодных светильников до мощных прожекторов с дуговыми газоразрядными лампами.
Уличное освещение обычно предполагает использование различных металлоконструкций (опор) для последующего монтажа светотехники. В их число относятся:
Бетонные, деревянные или металлические фонарные столбы, которые могут служить, как для прокладки воздушных линий электропередач, так и для монтажа светильников.
Мачты. В отличие от столбов, мачты служат исключительно для установки светотехники. На одной мачте могут находиться до 10 или более светильников.
Тросы. Представляют собой конструкцию из пары стальных тросов и параллельно проложенных с ними кабелей, к которым крепятся осветительное оборудование определённой конструкции. Сами тросы протягиваются между столбами или специальными монтажными элементами, устраиваемыми, например, в фасадах зданий.
Опорами для монтажа осветительного оборудования также могут выступать стены зданий, ограждений или иных конструкций. В таких случаях применяются навесные, встраиваемые или накладные светильники.
Монтаж и/или замена светильников уличного освещения выполняется в несколько этапов.
Проектирование уличного освещения
Когда речь идет об установке уличного освещения с применением большого числа высокомощной светотехники, до начала строительно-монтажных работ разрабатывается проектный план. Проект обычно требуется для строительства систем освещения автомобильных трасс, прогулочных парков, спортивных стадионов, площадей и других крупных объектов, расположенных на открытом воздухе. В ходе разработки проекта специалистами продумываются этапы предстоящих строительно-монтажных работ, а также составляется перечень расходных материалов и оборудования, которое будет задействовано в строящейся системе. В каждом отдельном случае монтаж наружного освещения требует использования собственных типов светотехники. Вид и спецификация оборудования подбираются в зависимости от требований, предъявляемых к системе освещения того или иного объекта. Например, для освещения автомобильных трасс должны использоваться светильники с определенным уровнем яркости – таким, чтобы свет не ослеплял водителей и одновременно обеспечивал бы хорошую видимость дороги.
Наружное освещение, как было отмечено выше, требует возведения инженерных металлоконструкций. Как и к любым постройкам, к конструкциям для монтажа осветительного оборудования также предъявляется требования. Помимо прочего, они должны обеспечивать защитой электропроводку, светильник и электрооборудование (например, трансформаторы, используемые в некоторых видах светотехнической продукции) от пагубных воздействий погодных явлений.
Все эти и ряд иных критериев учитываются при разработке проектной документации. К счастью, сегодня для этого используется вычислительная техника, поэтому риск возникновения каких-либо ошибок в расчётах сводится к минимуму.
Подготовительные работы
Любая система уличного освещения состоит из трёх основных элементов – светотехническая продукция, электропроводка и контрольное оборудование, отвечающее за подачу и отключение электроэнергии. Более сложные системы могут включать в себя различную электронную автоматику – например, для автоматизированного включения/выключения освещения по времени или в зависимости от интенсивности солнечного света. Использование датчиков движения позволит делать это, допустим, при въезде автомобиля на определённую территорию.
Суть данного этапа заключается в том, чтобы подготовить разрабатываемый объект к началу строительно-монтажных работ по установке наружного освещения. В ходе подготовительного этапа проделываются следующие работы:
Разметка территории и/или поверхностей сооружений (требуется, например, при установке фасадных светильников) под монтаж системы освещения.
Подготовка грунта (например, устройство фундамента) и/или фасада зданий, ограждений или иных сооружений для последующего монтажа металлоконструкций.
Устройство траншей в грунте, проделывание в фасадах зданий инженерных отверстий и ниш для прокладки кабелей. Вид монтажных элементов выбирается исходя из типа и назначения строящейся системы освещения.
Если используется контролирующее оборудование – принятие мер по обеспечению помещений, где оно будет устанавливаться, противопожарной безопасностью.
Строительно-монтажные работы
Все строительно-монтажные работы можно условно разделить на следующие категории:
Возведение инженерных конструкций для последующего монтажа электрооборудования и светотехники.
Прокладка кабелей от источника питания к контролирующему оборудованию и к каждому из осветительных приборов.
Подключение электрооборудования к питающей сети.
В число монтажных работ могут быть включены и другие мероприятия. Установка наружного освещения не всегда связана с необходимостью строительства каких-либо специальных сооружений. Например, в случае монтажа фонарей уличного освещения. Конструктивные особенности данного осветительного оборудования позволяют произвести его установку в заранее подготовленное место. По окончанию строительно-монтажных работ вновь построенная система освещения подвергается испытаниям. По окончанию пуско-наладочных работ и в случае отсутствия каких-либо нареканий система вводится в эксплуатацию.
Модернизация или замена уличного освещения
К строительно-монтажным работам также следует отнести модернизацию действующих систем. Речь идёт о замене светильников уличного освещения на более экономичные и совершенные типы светотехнической продукции. В рамках модернизации систем освещения также может производиться демонтаж и последующий монтаж новой электропроводки. На данный момент всё большую популярность набирают светодиодные светильники. Замена уличного освещения на светодиодное позволяет не только сэкономить в будущем на оплате электроэнергии, но и обеспечить освещаемую территорию более качественным светом, в чём и заключается одно из преимуществ светодиодов.
Наружное освещение в СПб
Компания «ИНКОМ» располагает профессиональным оборудованием и спецтехникой, позволяющей нашим специалистам выполнять установку наружного освещения территорий различного назначения – от пешеходных тротуаров до промышленных объектов. К нам можно обратиться и по вопросам замены наружного освещения с целью увеличения эффективности работы системы и/или снижения электропотребления.
www.ru-tp.ru
Уличное освещение: технические характеристики и монтаж
Иллюминация является необходимой мерой для обеспечения максимального уровня комфорта во дворе любого строения или завода. Уличное освещение для загородного дома может выполнять как декоративную, так и исключительно техническую роль при оформлении экстерьера.
Виды иллюминации и их характеристики
При выборе вариантов освещения нужно учитывать свои собственные потребности и возможности определенных схем подключения. Благодаря современным технологиям, сейчас можно организовать как стандартное проводное подсоединение светильников, так и более передовое – беспроводное.
Фото – художественная иллюминация
Согласно выполняемым функциям, все системы можно разделить на декоративные и технические. Декоративное освещение часто применяется для оформления уличного экстерьера, ландшафта, выделения отдельных растений или водоемов. В это же время, техническое (ГОСТ 4254—80) требуется для обеспечения нужного уровня комфорта и безопасности. К такому виду относится освещение фасадов домов, арок, подъездов и аллей.
Фото – декоративная подсветка пруда
Нужно отметить, что специалистами рекомендуется использовать либо технический тип, либо комбинированный, но только декоративная подсветка не сможет обеспечить нужный уровень света во дворе после захода солнца.
Для оформления уличного освещения можно выбрать такие светильники:
Светодиодные энергосберегающие ленты;
Консольные модели;
Настенные или фасадные бра;
Портативные;
Прожекторы, которые чаще всего устанавливаются на столбы или другие опоры для повышения эффективности работы;
Газоразрядные варианты (натриевые ДРЛ, люминесцентные и прочие).
Светодиодные прожекторы и ленточные светильники для уличного стандартного освещения имеют идеальные технические характеристики:
Их главным достоинством является то, что в них не происходит скачка напряжения, как, скажем, у ламп с газоразрядной смесью;
Средняя продолжительность работы светодиодов и светодиодной ленты – 50 тысяч часов;
Они подходят для экстремальных условий работы. Перепад температур у отдельных моделей может доходить до 40 градусов;
Установка может производиться как на фасад или деревья, так и на столбы, землю или переносные подставки;
Многие модели ламп работают на аккумуляторах — это большой плюс, если требуется полностью автоматическое освещение двора или участка.
В зависимости от потребностей Вы можете выбрать цвет лучей лампы. Он может быть теплый, холодный, цветной или мультицветной. Аналогичные показатели у LED-ламп.
Многие диодные лампы работают на солнечных батареях, обеспечивая минимальный расход энергии при уличном освещении. Прожектор также может быть соединен с фотореле или датчиком движения, чтобы снизить расход аккумулятора. Уличный фотоэлемент для освещения имеет улучшенные показатели прочности, нежели его аналог для обеспечения автономного снабжения электрической энергией. Он не разрушается под воздействием механических нагрузок и из-за агрессивных атмосферных факторов.
Уличные консольные светильники или фонари в основном необходимы, чтобы обеспечить освещение на столбах вдоль дорог населенных пунктов или во дворе. Их отличием от прожекторов является антивандальное исполнение, установка на кронштейны под углом или специальные столбы и форма.
Фото – фонари
Для примера рассмотрим технические характеристики лампы Азимут 40, которая часто используется в сельской местности для уличного освещения:
Световой поток – 6500 Лм;
Корпус – металлический, ударопрочный, герметичный;
Уровень защиты – IP65;
Установка – на трубу с диаметром до 50 мм;
Климатические условия работы – от -50С до +50С
Светодиодная лента хороша, если нужно сделать декоративное освещение для загородного дома или дачи. Несмотря на яркий свет, который они излучают, такие модели светильников не подойдут для использования на больших площадях.
Настенное бра монтируется исключительно на фасад здания. Это позволяет осветить всю площадь дома и небольшой участок непосредственно под ним. Из-за невысоких показателей эффективности такие светильники применяются только как дополнение к основным – прожекторного или столбового типа.
Фото – бра на фасаде
Натриевую лампу можно использовать как для поддержки декоративных функций, так и для технического освещения. Такие модели можно легко установить на опоры (столбы), поэтому они часто используются для обеспечения городского освещения, т. к. максимально доступны и просты в использовании. Но, при этом, натриевые светильники не устойчивы к воздействию низких температур и зачастую не соответствуют нормам прочности.
Фото – натриевые лампы
Для повышения продолжительности работы таких моделей применяются специальные плафоны из ударопрочного стекла. Иногда их закрывают металлические решетки, но они не противостоят точечному вандальскому воздействию.
Купить любые светильники для уличного освещения можно в электротехнических магазинах, цена зависит от их типа и марки. Также продажа осуществляется на промышленных рынках и интернет-порталах во всех городах (Гомели, СПб, Москве).
Видео: уличный датчик движения
Монтаж и управление
Нужно отметить, что перед тем, как начинать устанавливать уличное освещение, нужно произвести расчет потребного количества источников света и подготовить проект.
Для работы монтажа ламп часто используется схема подключения фотореле для уличного освещения. Такая система будет очень удобна при использовании как в деревне, так и в городе. Достоинства работы фотореле:
Экономия электрической энергии;
Оно полностью автоматизировано. Нет необходимости контролировать четкое время включения и выключения света – эту работу выполнит датчик. Также во многих моделях есть возможность настроить диапазон работы в зависимости от конкретных потребностей;
Эффективность. Срабатывание регулятора освещенности может происходить в диапазонах 2–2000 Лм.
Фото – правила монтажа
Фотореле – это датчик света, который обслуживает уличные лампы освещения и реагирует на изменение окружающей среды. Принцип работы устройства довольно простой: при уменьшении количества и силы солнечных лучей, контакты прибора замыкаются и включается искусственное освещение двора. Фотореле состоит из одного выносного датчика и специального блока питания. При срабатывании регулятора освещенности, информация передается на плату. Монтаж может производиться на любое расстояние, для контроля световых установок используется как кабель, так и радиоволновое сообщение.
Фото – схема подключения фотореле
Управление уличным освещением при помощи фотореле своими руками:
Для каждого отдельного устройства используется инструкция. Её производитель чаще всего размещает на коробке из-под датчика;
Стандартно из фотореле должно выходить три провода: фаза сети, фаза светильника и нейтраль. Они могут быть различной цветовой маркировки, но фаза лампы чаще всего красного цвета, а фаза питания – черного или коричневого;
Для распределения проводов согласно СНиП Вам понадобится разветвительная коробка. Коммутация осуществляется посредством прерывания напряжения и его повторного включения;
Подсоединение осуществляется согласно такому принципу: фаза сумеречного реле подключается к фазе светильника и сети, соответственно, ноль выводится в сетевой кабель. После все проверяется на правильность и включается для тестирования.
После установки рекомендуется в щит или шкаф ШАУ поместить отдельный автоматический выключатель, который будет отвечать за работу иллюминации. Тогда ремонт системы можно будет производить независимо от электрического снабжения дома.
Фото – подключение сумеречного реле
Монтаж фотореле для уличного освещения также может производиться без подсоединения к сети питания, то есть на батареях. Такой вариант хорош в поселении, где нет постоянного электрического снабжения.
www.asutpp.ru
Монтаж уличного освещения: проектирование и этапы установки

Уже на протяжении нескольких столетий для наружного освещения разнообразных территорий и объектов применяются различные осветительные устройства. К тому же с их помощью специалисты стараются предать ландшафту особую изысканность. Поэтому вопрос грамотного монтажа уличного освещения становится с каждым годом все актуальнее.
Правильная организация монтажа
Первым делом необходимо разработать проект уличного освещения. В нем нужно учесть:
рельеф местности;
уровень требуемой освещенности территории;
протяженность линии наружного освещения;
суммарную мощность устанавливаемого электрооборудования;
подобрать оптимальное сечение кабелей;
количество устанавливаемых осветительных устройств и их дизайн;
системы его защиты и управления.
Многообразие вариантов источников света
Последнее время для монтажа наружного освещения все чаще используют светодиодные светильники. Они визуально напоминают обычные лампы накаливания. Но позволяю значительно экономить потребление электроэнергии. К тому же способны обеспечить необходимую освещенность территории на протяжении довольно длительного срока. Так как отличаются довольно хорошей устойчивостью к повышенной влажности и колебаниям температурного режима окружающей среды.
Но иногда для электроосвещения определенных объектов применяют и другие источники света, например, люминесцентные либо накаливания.
Многообразие опор
В качестве опор традиционно используются различные конструкции.
Опорные столбы. Традиционно изготавливаются из армированного бетона, различного металлического проката либо дерева.
Воздушный металлический трос. Его натягивают между столбами над тротуарами либо автомобильными магистралями.
Опоры линий электропередач.
Виды уличного освещения
Последнее время в его организации все чаще принимают непосредственное участие ландшафтные дизайнеры. Они стали условно разделять его на два типа:
Основное. Обеспечивающее безопасность перемещение людей и транспорта в темное время суток. Традиционно его располагают вдоль пешеходных дорожек на улицах, скверах, парках.
Декоративное. Предающее большую привлекательность различным объектам. К примеру, памятники архитектуры. Для этого традиционно осуществляется, как правило, установка светодиодных прожекторов уличного освещения различных конструкций.
С учетом такого разделения и производится подбор вида осветительного устройства и его мощности. Ведь излучаемое ими количество света должно быть достаточно для безопасного перемещения пешеходов. Но при этом не слепить водителей проезжающего транспорта.
Исходя их этого, также требуется определить оптимальную высоту расположения светильников уличного освещения.
Необходимо проработать систему доставки электроэнергии к приборам освещения. Традиционно она осуществляется воздушным способом либо прокладкой кабелей в земле.
Классификация норм освещения
Яркость свечения уличных светильников определяют на основе действующих строительных нормативов. Она подбирается с таким расчетом, чтобы излучаемый свет позволял пешеходам беспрепятственно передвигаться по территории в темное время суток, но и не создавал помех водителям движущихся транспортных средств.
Устанавливая уличное освещение, необходимо учитывать не только яркость осветительных приборов, но и их место расположения.
Ведь они монтируются и на фасадах зданий. Это дает возможность подсвечивать номера домов либо другую рекламно-информационные объекты.
Система управления
Грамотный монтаж уличного освещения позволяет предусмотреть несколько способов его управления:
Вручную. Диспетчер включает и отключает его в определенное время.
Автоматически. Включения либо отключение светильников осуществляется с помощью специальных датчиков. Он выдает сигнал при достижении заданного уровня освещенности.
Особенности установки оборудования
Монтаж уличных светильников рекомендуется начинать с приобретения всех необходимых комплектующих. Обустройство наружного освещения можно выполнять по двум технологиям:
под землей;
по воздуху.
Подземная прокладка кабелей
Укладывать в землю электрокабеля необходимо только с использованием специальных пластиковых либо железобетонных лотков либо защитных кожухов. Для этого вырывается траншея глубиной не менее 40 см.
Совет: Если вы хотите проложить кабель только в защитном кожухе, то специалисты рекомендуют уложить непосредственно над ним любую пластиковую либо металлическую сетку. Когда начнут случайно копать в зоне прокладки электромагистрали, то непременно наткнутся на такую защиту.
Воздушная прокладка кабелей
В этом варианте сначала необходимо устанавливать опорные столбы. А уже на них натягивают несущий трос. И на нем непосредственно фиксируют электрокабеля с использованием специальных хомутов.
Грамотная последовательность
Монтаж уличного освещения начинается с разработки соответствующего проекта. В нем просчитывается необходимый уровень освещенности территории. На основании этого параметра подбираются осветительные приборы. Определяется:
количество устройств освещения, их тип, конструкция, дизайн;
количество и модель опорных столбов;
оптимальный способ прокладки электрокабеля.
Также производится исследование территории на наличие других подземных либо наземных коммуникаций.
С учетом выбранного способа подачи электроэнергии роются траншеи либо устанавливаются опорные столбы.
Прокладывается или развешивается электрокабеля согласно составленной схемы.
Проверяется работоспособность осветительных приборов.
Осуществляется их монтаж на опорных столбах.
Подводится электропитание. При этом непременно должна быть предусмотрено система заземления.
После подключения всех светильников обязательно проверяется работоспособность изолирующей системы.
Если все параметры соответствуют нормативам, то запускаем уличное освещение.
Видео про установку уличного освещения
amperof.ru
Уличное освещение частного дома: состав оборудования и монтаж
Освещение территории, прилегающей к частному дому, позволяет решить одновременно несколько насущных вопросов: создать видимость окружающей обстановки, организовать ее безопасность, придать оригинальность и выразительность ландшафту.

Содержание статьи
Оборудование для уличного освещения
Система уличного освещения состоит из трех, связанных между собой групп электроматериалов. К ним относятся:
осветительные приборы;
контрольное оборудование;
электрический кабель и сопутствующие материалы.
К категории осветительных приборов относят уличные светильники, которые представлены широчайшим ассортиментом. Светильники могут быть подвесными, встраиваемыми, настенными, светодиодными, с датчиками освещенности или элементами, срабатывающими на движение. Все они обладают абсолютно герметичной конструкцией, благодаря чему атмосферные осадки не оказывают влияния на работоспособность прибора. Светильники могут крепиться на некотором расстоянии от потолка беседки, навеса, открытой веранды, устанавливаться на фасады зданий или располагаться на отдельных столбах.
Контрольное оборудование предназначено для организации управления наружным освещением. Подобное оснащение позволяет автоматизировать работу системы, организовать самостоятельное включение/выключение осветительных приборов в заданное владельцем время. Функция реализуется посредством настройки всевозможных контроллеров. Наряду с автоматикой, устанавливают обычные или проходные выключатели. Ручные устройства служат дублирующим вариантом при возникновении форс-мажорных обстоятельств.

Электрический кабель и вся сопутствующая продукция – самая разнообразная группа материалов. К ней относятся металлические гофрированные трубы, клеммы, стяжки и иные элементы.

Уличное освещение: порядок монтажа
Устройство наружного освещения – комплексный процесс, состоящий из нескольких технологических этапов. Основными из них являются:
прокладка электрического кабеля;
монтаж осветительных приборов;
установка контрольного оборудования.
Прокладка электрического кабеля производится из условия разбивки всей системы освещения на отдельные группы. Такими блоками могут стать: линия освещения садовой дорожки, подсветка фасада, бассейна или фонтана. Каждая обособленная группа представляет собой изолированную систему с самостоятельным подключением от электрического щитка.
Прокладку начинают с определения мест установки светильников, где выкапывают небольшие ямы. Далее обозначенные углубления соединяют траншеями, ориентировочная глубина которых составляет 0,4-0,6м. Для возможности подключения осветительной сети к источнику электроснабжения от крайнего светильника к дому прокладывают аналогичную траншею.
Кабель, продетый в металлический рукав, укладывается на предварительно устроенное песчаное основание и присыпается песком на толщину 10см. Для обеспечения защиты от механических повреждений по песчаной подушке насыпают щебень или укладывают один слой кирпича. В местах, обозначенных под установку светильников, кабель выводится в виде петли, после чего выемку заливают бетоном. Одновременно траншею полностью засыпают грунтом.
Монтаж осветительных приборов начинают с разборки светильника, в связи с чем устройство отделяют от установочного элемента. Чтобы подключить выведенный в виде петли кабель, его разрезают, тщательно зачищают концы и продевают в установочный элемент. Для закрепления стойки в теле затвердевшего бетона сверлят отверстия, прибивают опорную часть дюбелями или фиксируют анкерными винтами. Крепежные элементы выбирают в зависимости от веса и вида светильников. По окончании монтажа опоры устанавливают и подключают осветительный прибор.
Установка контрольного оборудования достаточно специфичный процесс, поэтому требует большей информированности. Самый простой вариант представляет собой совместную работу системы наружного освещения и датчиков движения. Для этого каждая группа светильников оснащается своим обособленным датчиком. Автоматизированное управление уличным освещением позволяет существенно (как минимум на 50%) снизить собственные затраты.
Помимо прокладки и подключения сетей наружного освещения, важным условием безопасной эксплуатации системы служит наличие заземления осветительных приборов. Отсутствие системы заземления повышает вероятность не только преждевременного выхода из строя светильников, но и риск поражения электрическим током самого человека. Именно поэтому для уличной проводки, обслуживающей внешнее освещение, используют трехжильный кабель.
Автор статьи: Сергей Юшков, написано статей: 837. Комментировал: 418.
Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.
www.allremont59.ru
