Устройство обрешетки под профлист пошаговая инструкция: Устройство обрешетки под профлист пошаговая инструкция. Обрешетка под профнастил: её шаг и установка

Устройство кровли из профлиста по деревянной обрешетке: видео инструкция

Содержание

1. Выгоды использования профилированного настила в качестве материала для кровли
2. Устройство кровли из профнастила
3. Укладка листов профнастила

Профлист является прекрасным строительным материалом. Особенно выпукло его достоинства проявляются при укладке кровли.Профнастил объединяет в себе следующие свойства:

1. Легкость.
2. Износостойкость.
3. Слабую подверженность коррозии.
4. Приемлемую цену.
5. Прочность.
6. И другие.

Сочетание указанных выше свойств позволяет очень широко использовать профлист в строительстве любого рода. С успехом этот материал используется как в жилом, так и нежилом строительстве.

Выгоды использования профилированного настила в качестве материала для кровли

Применение профлиста для укладки кровли позволяет резко удешевить стоимость не только крыши, но и всего здания. Кровля, выполненная из профнастила, весит намного меньше, нежели кровля из традиционных строительных материалов. Лист профилированного покрытия стандартной толщины и площади весит приблизительно 6 кг. Аналогичный лист шифера весит уже около 12 кг, а вес черепиц, которыми можно покрыть такую же площадь, составит примерно 40 кг. Благодаря низкому весу крыши уменьшаются требования к прочности несущих конструкций и фундамента.

Таким образом, можно будет значительно уменьшить норму расхода строительных материалов при возведении здания. Меньшее количество строительных материалов, которыми придется оперировать работникам, означает, что строительство дома займет меньше времени. Таким образом, можно значительно уменьшить смету на строительство дома.

Срок службы профилированного настила составляет минимум сорок лет. Следовательно, в следующий раз озаботиться перенастилом кровли придется через полстолетия, а может и позже. Единственным существенным недостатком профлиста является непрезентабельный внешний вид. По благообразности он не многим превосходит пресловутый шифер. Профилированный настил не может соперничать по надежности и внешнему виду с металлочерепицей и ондулином, однако он стоит намного дешевле. Благодаря этому профилированный настил гарантированно будет пользоваться спросом у застройщиков промышленных объектов и у сельских хозяев, которые обустраивают подсобные помещения.

Устройство кровли из профнастила

Стоит подробно остановиться на устройстве крыши из профилированного настила. Как известно, основой для почти любого типа крыши является стропильная система. В этом отношении крыша из профилированного настила не является исключением. Стропильная система обустраивается тем же способом, что и в случае с черепичной или шиферной кровлей.

Читайте также: Как устроена кровля из мягкой черепицы

Отличия в устройстве проявляются при укладке обрешетки. Этот термин обозначает деревянную конструкцию из пересекающихся брусьев и досок, к которой и крепится кровля. Таким образом, обрешетка – это промежуточная конструкция между стропилами и кровлей. Обрешетка обеспечивает более цепкое крепление кровли и наличие воздушной прослойки между поверхностью крыши и ее основанием. Прослойка может быть использована для укладки гидро- и теплоизоляционных материалов. Укладывать теплоизоляционные материалы необязательно, однако тогда вам придется смириться с холодным чердаком и повышенными расходами на отопление здания.

Устройство обрешетки довольно простое, она формируется вертикальными балками, которые отходят от основания стропил, и положенными на них поперек досками. Между собой доски и брусья скреплены шурупами, гвоздями и различными деревянными вставками.

Согласно СНиП, стропила и обрешетка должны быть обязательно обработаны антисептиками и веществами, которые предотвращают гниение древесины. У деревянных конструкций есть три главных врага:

• большая влажность, которая вызывает гниение;
• насекомые, которые разрушают древесину;
• пожары.

Нарушение целостности стропил и обрешетки вследствие любой из вышеперечисленных причин очень опасно для здания. Поэтому не стоит забывать, что согласно строительной технологии обработка всех несущих деревянных конструкций специальными химическими веществами является обязательной.

Укладка листов профнастила

Профлисты укладываются на обрешетку и крепятся к ней специальными гвоздями. Сначала укладывается ряд листов, который обрамляет крышу по контуру. Такая очередность необходима, потому что следующий ряд листов должен частично перекрывать предыдущий. Подобное устройство кровли обеспечивает надежную защиту от дождя и других атмосферных осадков.

Капли дождя не могут попасть встык между листами, ведь концы листов не стыкуются между собой, а лежат на поверхности других листов или под ними. Такое устройство можно наглядно наблюдать на примере традиционных черепичных кровель. Шифер укладывается таким же образом. Во всех таких случаях система перекрытий обеспечивает многослойную защиту участков, где один элемент покрытия сменяется другим.

Устройство кровли из профнастила.

Кровля из профнастила своими руками: технология устройства + правила установки доборных элементов

29.01.2020 в 23:10

Статьи

Содержание

1. Устройство кровли из профнастила. Кровля из профнастила своими руками: технология устройства + правила установки доборных элементов
2. Устройство кровли из профнастила по металлическому каркасу. Виды обрешетки
   • Сплошная
   • Стандартная
   • Разреженная
3. Устройство кровли из профлиста по деревянной обрешетке. Как покрыть крышу профнастилом своими руками пошаговая инструкция
   • Плюсы и минусы профнастила как материала для кровли
4. Видео монтаж кровли из профнастила

Устройство кровли из профнастила. Кровля из профнастила своими руками: технология устройства + правила установки доборных элементов

Качественную и прочную кровлю из профнастила достаточно легко построить самостоятельно. Важно только знать, какие материалы нужно брать, как правильно крепить листы к обрешетке и как защитить внутреннее подкровельное пространство от сырости.

И особое внимание мы уделим доборным элементами, которые обойти нужно с полным соблюдение технологии. Итак, кровля из профнастила своими руками – шаг за шагом!

Как только вы произвели точные расчеты вашей крыши, можно заказывать профилированные листы. Но, если вы приобрели профнастил, но его монтаж по каким-то причинам придется отложить (например, затянувшиеся дожди), тогда листы храните не снимая заводскую упаковку, на ровной поверхности и в закрытом помещении. Дополнительно под листы нужно подложить брусья с шагом 50 см.

Перекладывайте и перемещайте такой кровельный материал аккуратно, держа за края по длине и особенно избегая заломов и прогибов листов. Еще перемещать листы нужно осторожно, т.к. современное полимерное покрытие особо чувствительно к механическим повреждениям.

Как и резать этот материал абразивными режущими инструментами: осколки от круга поцарапают, а в месте реза возникнет значительный нагрев. Но, если вам пришлось работать именно так, тогда покройте сразу все повреждения ремонтной краской.

К счастью, технология устройства кровли из современного профнастила позволят проводить все работы в теплое время года, с апреля по сентябрь, и долго вам хранить листы не придется.

Устройство кровли из профнастила по металлическому каркасу. Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).

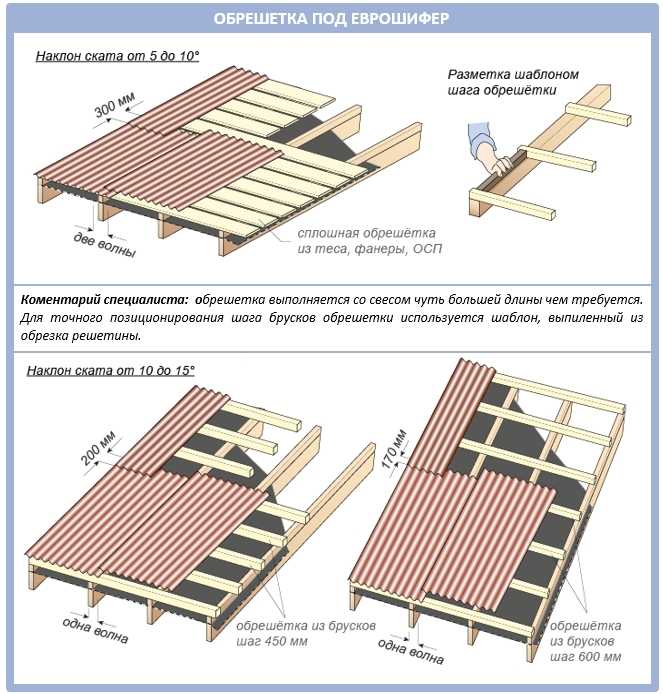

Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий, уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.

Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.

Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.

Устройство кровли из профлиста по деревянной обрешетке. Как покрыть крышу профнастилом своими руками пошаговая инструкция

Кровля из профнастила — одна из самых распространенных ограждающих конструкций для перекрытия плоских или скатных крыш. Сочетание прочности, долговечности, декоративности и экономичности позволяют широко использовать ее в индивидуальном, гражданском и промышленном строительстве.

Первый станок для гибки металлического листа был опробован британским железнодорожником Генри Палмером в 20-е годы прошлого столетия. Тонкая гофрированная сталь благодаря продольным ребрам приобрела дополнительную жесткость. Новинку стали применять для перекрытия крыш, облицовки зданий, строительства ограждений.

Революция в химической промышленности позволила продлить жизнь стальным кровельным материалам. Полимерные или комбинированные покрытия надежно защищают тонкие листы от коррозии. Современный профилированный настил — экономически рентабельный, долговечный и простой в применении материал, который востребован в различных областях строительства.

Прежде, чем покрыть чем-то крышу ее нужно собрать и важно собрать правильно, читайте проподробный обзор и про, мы собрали пошаговый фотоотчеты с пояснениями от наших авторов.

Плюсы и минусы профнастила как материала для кровли

Профнастил производят из стали первой или высшей категории. Металл толщиной 0,6-1 мм с покрытием из цинка, алюмоцинка и полимеров методом холодного проката формируют в гофрированные листы. Это придает повышенную жесткость конструкции при изгибающих нагрузках. Параметры профиля регламентирует ГОСТ 24045-2016.

Преимущества, которыми обладает профнастил перед другими кровельными материалами:

• Легкость. Масса одного квадратного метра металлического листа 3,7-6 кг в зависимости от толщины. Для сравнения этот показатель у шифера 10-18 кг; керамической черепицы — 35-40 кг. Для восприятия веса стальной кровли не требуется усиление стропильной системы, дополнительное упрочнение стен и фундаментов.
• Простой монтаж. Профлист выпускается погонажем. Его нарезают на панели любой длины (до 12 м), соответствующей размеру ската крыши. Укладывают на специальный каркас — обрешетку — с вертикальным нахлестом на одну волну.
• Малое количество стыков. Благодаря тому, что скаты перекрывается цельными элементами, отсутствуют горизонтальные зазоры. У атмосферной влаги меньше путей, чтобы просочиться в подкровельное пространство.
• Декоративность. Покрытия для профнастила, помимо защиты, придают материалу нарядность. Полимерные составы — полиэстер, полиуретан, поливинилхлорид, акрил и ПВДФ — обладают механической прочностью, химической и температурной устойчивостью, различной степенью стойкости к солнечному свету.
• Долговечность. Срок службы профилированной кровли напрямую зависит от свойств покрытия, технологии монтажа и условий эксплуатации. Гарантия составляет от 15 до 50 лет.
• Негорючесть. Очень ценное качество для деревянных домов, где нельзя применять легко возгораемые материалы.
• Прочность. Листы профнастила для крыши выдерживают нагрузки в 10 раз большие, чем плоские металлоконструкции такой же толщины. Это связано с наличием ребер жесткости, увеличивающих несущую способность профлиста.

Видео монтаж кровли из профнастила

Категории: Кровли из профнастила, Кровля из профнастила, Доборные элементы, Кровли из профлиста, Пошаговая инструкция, Материал для кровли

Понравилось? Поделитесь с друзьями!

Полное руководство по установке стальных кровельных листов

15 июля 2021 г. | Advice

Стальные кровельные листы являются превосходной системой для коммерческих и жилых зданий. Они стали фаворитом среди строителей, подрядчиков по ремонту и владельцев помещений. Это связано с их долговечностью, долговечностью, устойчивостью к атмосферным воздействиям, энергоэффективностью, защитой от плесени и грибка.

Работа на высоте опасна, поэтому вы должны принять соответствующие меры безопасности, например носить каску и защитную одежду. Если вы являетесь работодателем или самозанятым подрядчиком по кровельным работам, законодательство Великобритании требует от вас проведения официальной оценки рисков.

Прежде чем приступить к работе

Прежде чем приступить к установке, вам, конечно же, необходимо разместить заказ на кровельные листы.

Начать следует с определения необходимого количества кровельных листов. С нашими кровельными листами коробчатого профиля CS 32/1000 десять листов покроют длину десять метров, а ширина после наложения составит один метр.

Расчет количества листов профнастила с покрытием 990 мм может быть более сложным. Тем не менее, наша команда готова сделать или подтвердить ваши расчеты до размещения заказа.

Также необходимо знать количество крепежных винтов, накладок и наполнителей.

Прежде чем приступить к работе, вы должны обсудить с вашей командой основы обработки и резки стальных кровельных листов:

• Обращение – Металлические кровельные листы не должны быть повреждены во время разгрузки или установки. Подъемное оборудование, такое как вилочный погрузчик, является предпочтительным методом разгрузки. Всегда следует соблюдать осторожность, чтобы не тянуть и не толкать один лист поверх другого. Это может поцарапать отделку или защитное покрытие. Вся упаковка должна быть удалена перед укладкой листов на крышу. Листы следует крепить вплотную к линии стропил, чтобы они не упали и не сдулись с крыши. Листы желательно разложить группами, чтобы равномерно распределить их вес по конструкции крыши.
• Резка – Резка наиболее безопасна на земле, и для защиты листа его следует резать лицевой стороной вниз и поддерживать на мягких опорах. Для небольших вырезов можно использовать сабельную пилу или электролобзик. В то время как для длинных прямых пропилов следует использовать циркулярную пилу с мелкозубчатым полотном для холодного реза. Другие режущие инструменты, подходящие для работы с металлическими кровельными листами, включают возвратно-поступательные ножницы и угловые шлифовальные машины, оснащенные диском или лезвием с мелкими зубьями.

Пошаговые инструкции

Ниже приведены пошаговые инструкции по установке стальных кровельных листов:

• Установка прогонов – Прогоны создают опорный каркас, который равномерно распределяет нагрузку на конструкцию здания. Минимальная ширина прогона 50 мм облегчает фиксацию. Прогоны должны располагаться с интервалом 1 м для кровельных листов толщиной 0,7 мм. После того, как прогоны установлены, вы должны провести визуальный осмотр, проверяя уровень, выравнивание и расстояние. Также следует убедиться, что головки болтов планки не выступают за внешнюю поверхность рамы. Cardinal Steels производит ряд Z-образных и С-образных профилей из оцинкованной стали для стыковых, ступенчатых, двухпролетных и полностью гильзовых конструкций.
• Укладка и нахлест
  – Укладка кровельных листов должна производиться в прогонах, начиная с дальней ветровой кромки, предотвращая попадание воды, кромки внахлест не обращены к преобладающему ветру. Первый лист должен быть установлен точно перпендикулярно карнизу, чтобы ограничить корректировку по мере укладки других листов. Это облегчит монтаж кровли, если крепления не будут полностью закреплены на первых нескольких листах, что упростит любые первоначальные регулировки. Боковые нахлесты должны быть из одного профиля или гофра, а торцевые нахлесты должны быть не менее 250 мм с достаточным выступом в нижней части прогона для дренажа. дождевая вода в канаву.
• Крепление – Крепление кровельных листов к прогонам должно выполняться с помощью саморезов ТЕК, предназначенных для материала прогона (дерево, легкий металл или тяжелый металл). Cardinal Steel предлагает стальные крепления с винтовыми крышками под цвет. Крепления следует использовать на каждом втором желобе или третьем гребне на гофрированных листах и ​​на каждом желобе или гребне на нижнем карнизе. Боковые нахлесты должны быть защищены от непогоды с помощью бутиловой притирочной ленты и стежков.

Чтобы узнать больше о наших стальных кровельных листах или получить консультацию по установке, свяжитесь с нашей командой сегодня.
