Устройство металлочерепичной кровли: Технология устройства кровли из металлочерепицы: монтаж системы

alexxlab 20.04.2023 Нет комментариев

Содержание

обустройство, конструкция. Закрыть крышу металлочерепицей

  • Особенности  металлочерепичной крыши
  • Как правильно закрыть крышу: основные этапы
    • Подготовительный этап
    • Гидроизоляция и утепление
    • Монтаж
  • Монтаж металлочерепицы на разные кровли

Крыши из металлочерепицы – это удивительный синтез красоты, надежности и долговечности. Какие еще могут похвастаться огромным для кровли ассортиментом цветов  – свыше 40. Прибавьте к этому  еще волнистую  форму металлической черепицы, полностью напоминающую изгибы керамической.

Cложные крыши из металлочерепицы никого не могут оставить равнодушным. Видимо, поэтому так часто задается вопрос, возможно ли обустройство своими руками. На этот вопрос вы ответите, пожалуй, сами, разобравшись, что представляет собой конструкция под металлочерепицу.

Особенности  металлочерепичной крыши ↑

Посмотрим какие особенности имеет конструкция.

Итак, прежде чем вы остановите свой выбор на этом кровельном материале, сначала определите, а подходит она для вашей крыши или нет.

Необходимо прояснить два момента:

  • угол наклона  – уклон крыши из металлочерепицы должен равняться как минимум 12–14⁰;
  • форма кровли, иначе конструкция может получиться чересчур дорогой.

Прямоугольные листы металлической черепицы имеют выраженные стороны верх-низ, вот почему переворачивать их при укладке нельзя. Отсюда следствие – диагональная обрезка осложняется большим количеством отходов.

Любой тип кровли, образованный из прямоугольников, идеален для этого кровельного материала. В случае любой другой отходы неизбежны. Наибольшее их количество по отношению к основному материалу – у шатровых,  вальмовых – меньше, поэтому сложные крыши из металлочерепицы этого типа совсем не редкость. Для многощипцовых – однозначного ответа нет: в каком-то случае отходы могут превысить  даже максимальные значения для шатровой, а  другом  – отходов может не быть вовсе. Надо сказать, что это самые красивые крыши.

Чтобы прикинуть количество необходимого материала,  полную поверхность  кровли разбивают на простейшие геометрические фигуры.

Разберем, как крыть металлочерепицей: инструкция касается всех основных типов кровель.

Как правильно закрыть крышу: основные этапы ↑

Подготовительный этап ↑

Стропильная система, остов кровельной конструкции должен быть в идеальном состоянии, без даже незначительных дефектов. В частности, это касается перекосов стропильной конструкции. Для этого выполняется замер диагоналей скатов. Они должны быть равны, в противном случае даже при незначительных отклонениях  явно  потребуется  вмешательство. Самым простым считается устранение торцевого смещения – его устраняют при помощи доборных материалов. В других случаях, вполне возможно, придется сначала снять обрешетку. После устранения  дефектов на кровлю выводятся коммуникационные сети, к примеру, вентиляция, дымоход и т. д.

Гидроизоляция и утепление ↑

Гидроизоляционный материал укладывают на стропила. Желательно для этих целей использовать специальную гидроизоляционную мембрану, которую натягивают с нахлестом абсорбирующей стороной по направлению к чердаку, продвигаясь вверх к коньку. Это позволит исключить образование конденсата под кровлей из металлической черепицы. Для крепления изоляции используют степлер и оцинкованные скобы. Следующим слоем пирога будет теплоизоляция, которую снова накрывают  слоем гидроизоляции, теперь уже чтобы защитить от попадания  воды утеплитель. Дело остается за малым – установить контробрешетку. Это такие же доски, как у обрешетки,  которые укладывают поверх элементов нижней конструкции.

Монтаж ↑

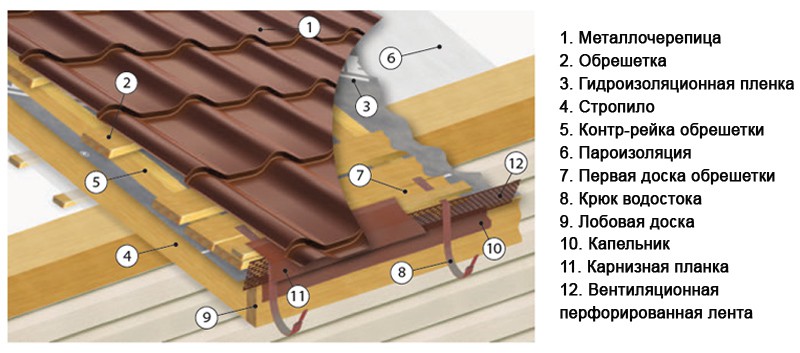

Прежде, чем описать процесс монтажа металлической черепицы,  отметим, что начиная с этого момента есть определенные отличия, как накрыть четырехскатную крышу и, скажем, двухскатную. В первом случае сначала закрепляют внутренние ендовы и, начиная процесс снизу, накладывают следующий элемент с нахлестом  в 15–20 см.  Вдоль кромки наклеивают специальный уплотнитель.  Это –  саморасширяющаяся пористая полоска, проходящая по всей длине. До начала монтажа закрепляют также карнизную планку. Монтаж металлической черепицы двухскатной кровли начинают  с правого угла, нижнего.

Для удобства к концам стропил прибивают доску таким образом чтобы она ненамного, примерно на 4–5 см  выступила   вверх над обрешеткой. Тогда первый ряд полностью будет опираться на нее нижним краем. Этого поможет добиться идеальной ровности кромки. В конце эту доску просто убирают.

Выровненный по горизонтали и вертикали первый лист фиксируют в одной точке первой или второй сверху, в зависимости от уклона, правой волны. Крепление выполняют кровельными саморезами с резиновой шайбой. Следом  поднимают  второй лист и накладывают на предыдущий, закрепляя саморезом в месте нахлеста. После чего окончательно закрепляют первый, используя саморезы по 6–8 шт/м

2. Переходят к следующему листу  – лучше если  это будет первый лист второго ряда, чтобы не нарушить геометрию ската, и так дальше.

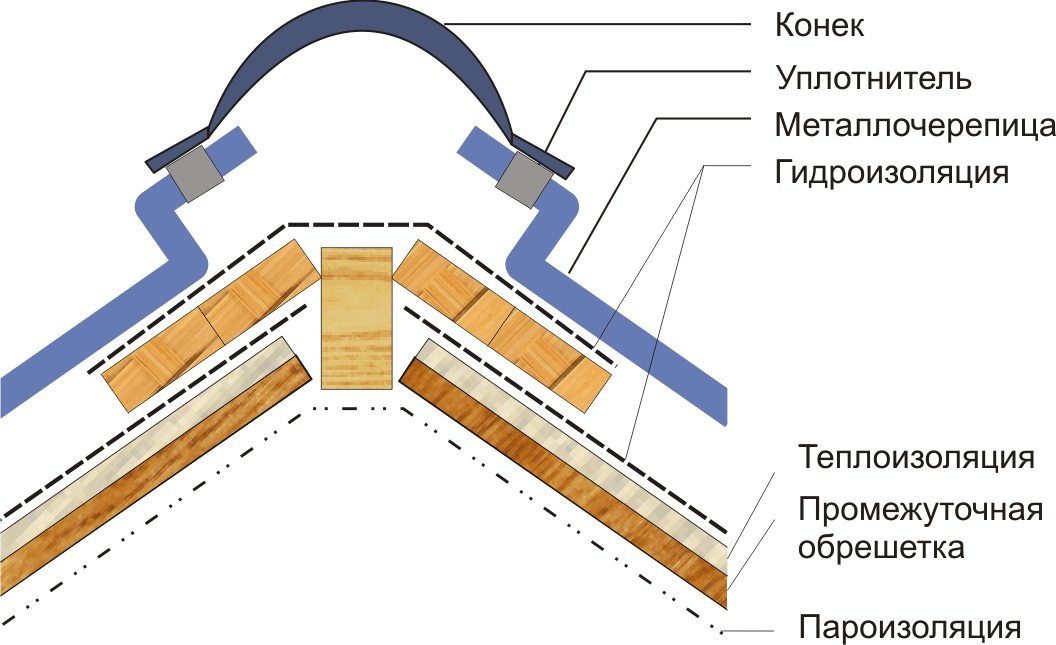

После установки металлической черепицы монтируют коньковые элементы и торцевые планки. Завершаются работы, в случае необходимости, установкой внешних ендова и снегоотводящих планок.

Монтаж металлочерепицы на разные кровли ↑

Вальмовая крыша. Укладку черепицы на такую кровлю, в отличие от двухскатной, начинают сверху, постепенно продвигаясь вниз.

  • Первый лист крепится к обрешетке у коньковой планки.
  • Дальше следующий, при этом нужно проследить, чтобы нижняя кромка оказалась абсолютно ровной, после чего ее фиксируют в нахлест с наружной стороны волны. Крепление выполняют под нижнюю часть по отношению к первой выгнутости.
  • Далее необходимо убедиться, что стыки между листами получились качественные. В случае необходимости их подправляют и фиксируют по волне, точнее, по ее верхней части, саморезами.
  • Окончательно закрепляют материал после укладки 3–4 листов, тщательно выровняв нижнюю кромку относительно карниза.
  • Монтаж продолжают в той же последовательности.

Ломаная крыша из металлочерепицы. При устройстве подобной кровли особое внимание  необходимо для обустройства ендова.

  • Кровельный материал сначала фиксируют на нижнем скате, затем покрывают верхний.
  • При укладке  на верхнем скате черепицу можно выпускать  от края последней обрешетины самое большее на 4 см, в противном случае она может обломаться или деформироваться под нагрузкой снега или наледи.

Укладывать материал нужно осторожно, чтобы он не царапался и не гнулся. Монтажные работы лучше выполнять в мягкой обуви и в защитных рукавицах. Дефектные места следует обработать специальной краской.

© 2023 stylekrov.ru

Кровельный пирог для металлочерепицы, устройство теплой кровли

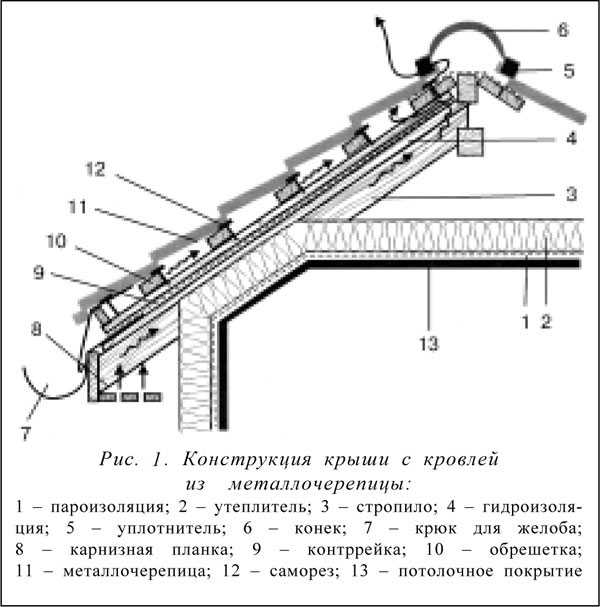

Рассмотрим подробно элементы крыши, составляющие кровельный пирог под металлочерепицу. Как известно, кровля любого здания имеет слоистую структуру, которую принято называть кровельным пирогом. Конструкция кровли, т. е. «составляющие пирога», должна удовлетворять требованиям соответствующих нормативных документов, а именно СП 31-101-97 «Проектирование и строительство кровель».

В настоящее время кровля из металлочерепицы является одним из самых распространенных видов покрытий стропильных систем малоэтажных жилых зданий. Высокие эксплуатационные свойства данного материала обеспечивают надежность и прочность покрытия крыши. Долговечность, сравнительная простота техники укладывания, небольшой вес и эстетичный внешний вид обеспечивают популярность металлочерепичной кровли.

Содержание

  • 1 Типы кровли
    • 1.1 Теплая мансарда
    • 1.2 Холодный чердак
  • 2 Состав кровли
    • 2.1 Металлочерепица
    • 2.2 Основание
    • 2.3 Гидроизоляционная мембрана
    • 2.4 Утеплитель
    • 2.5 Пароизоляция
    • 2.6 Внутренняя обшивка
  • 3 Заключение

Типы кровли

Кровельный пирог под металлочерепицу имеет определенный состав, который зависит от назначения подкровельного пространства.

Теплая мансарда

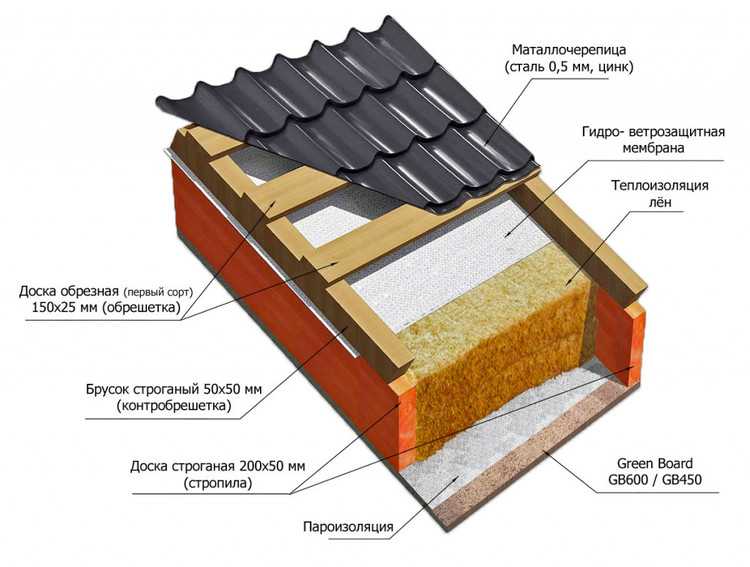

Если в подкровельном пространстве планируется устройство теплого помещения (теплая мансарда), то пирог имеет следующий состав:

  • металлочерепица;
  • обрешетка;
  • контробрешетка;
  • гидроизоляционная мембрана;
  • негорючий утеплитель между стропил;
  • пароизоляционная мембрана;
  • подшивка.

Холодный чердак

В случае когда вместо теплой мансарды устраивается холодный чердак, такие элементы, как утеплитель и пароизоляция, исключаются из состава кровельного пирога.

Состав кровли

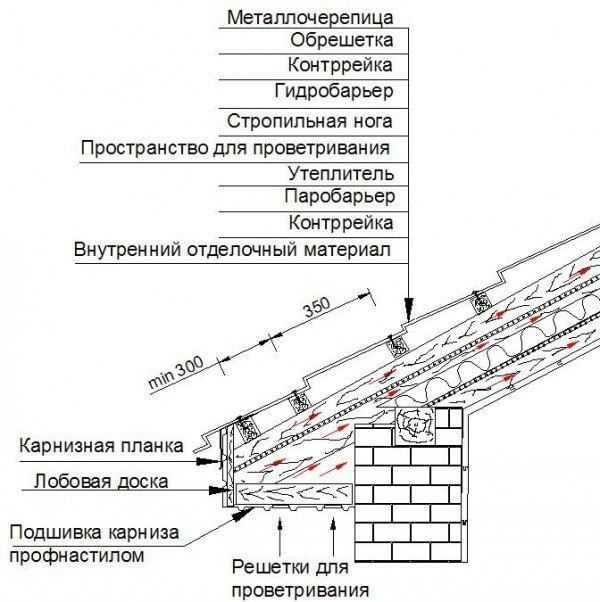

Рассмотрим подробнее каждый слой теплой кровли из металлочерепицы.

Металлочерепица

Представляет собой профилированные в двух направлениях листы из оцинкованной стали с защитным полимерным покрытием. Как правило, длина листа соответствует длине ската. Данный материал применим для устройства скатных крыш с уклоном более 14 градусов, и подходит для всех климатических зон строительства. При устройстве двускатной крыши листы металлочерепицы укладывают с торца, при этом вышеуложенные ряды перекрывают нижеуложенными. Листы металлочерепицы крепят к основанию с помощью шурупов с уплотнительной шайбой.

Основание

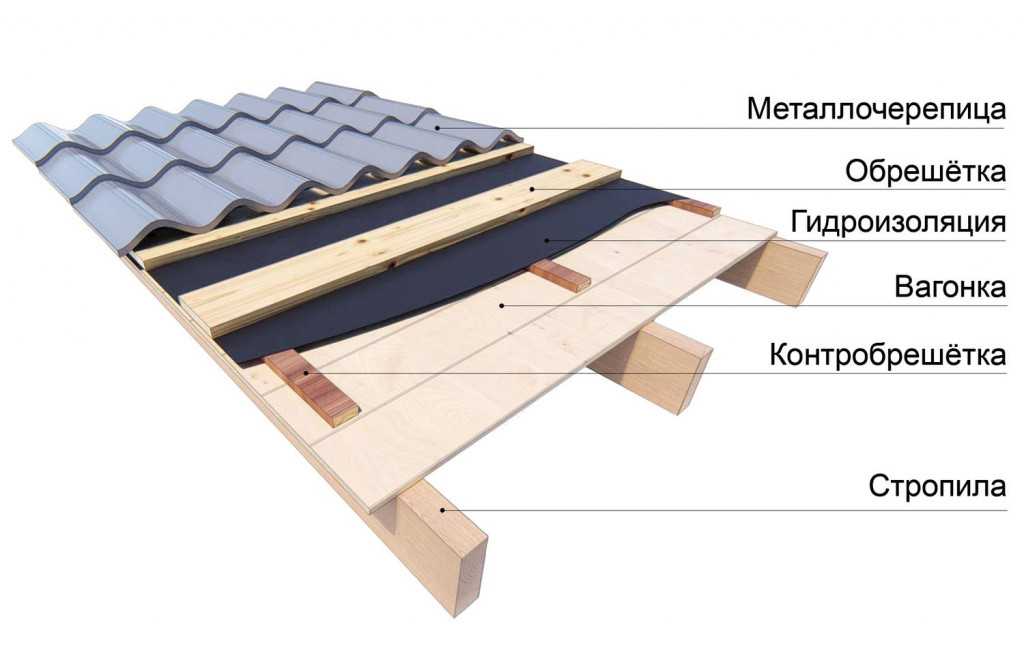

Основанием под металлочерепицу является деревянная обрешетка и контробрешетка из бруска сечением 50×50 или досок 32×100. Листы металлочерепицы крепятся к брускам обрешетки, которые, в свою очередь, крепятся на бруски контробрешетки, фиксируемые на стропилах. Контробрешетка создает воздушный зазор между утеплителем в теле стропил и верхним покрытием кровли, что обеспечивает вентиляцию кровли от карниза к коньку и препятствует образованию конденсата. Устраивать сплошной деревянный настил под металлочерепицу нецелесообразно, поэтому элементы обрешетки устраивают с шагом 350–400 мм (зависит от шага волны). В местах разжелобков и по карнизам выполняется настил из досок шириной 140–150 мм. Перед началом работ все деревянные элементы основания должны быть обработаны антисептическим и огнезащитным пропиточным составом.

Гидроизоляционная мембрана

Такая пленка или мембрана защищает кровлю от влаги, протечек и сырости. Производители предлагают большой выбор дышащих пленочных мембран, предназначенных для гидроизоляции кровли: «Ютафол», «Тайвек», «Дельта» и «Изоспан».

Гидроизоляционная мембрана представляет собой перфорированную армированную полимерную пленку и обеспечивает вентиляцию кровельного пирога: мембрана пропускает пар с нижней стороны и задерживает влагу с верхней.

Основными техническими характеристиками пленок являются: стойкость к ультрафиолету, толщина, паропроницаемость, срок службы. Работы по устройству гидроизоляции можно вести в сухую погоду. Рулонный материал гидроизоляционной пленки раскатывают над всеми элементами кровли, внахлест, поперек стропил от карниза к коньку. Нижнее полотно гидроизоляции выводится к лобовой доске карниза. Величина нахлеста пленки зависит от угла ската и составляет не менее 7 см. Для герметизации стыков используют скотч и специальные дисперсионные составы.

Утеплитель

Для устройства утепленной крыши применяются только негорючие минераловатные утеплители. Ошибочно полагать, что проблему горючести полимерного утеплителя скатной кровли можно решить с помощью антипиреновых пропиток. Основными техническими характеристиками теплоизоляционных материалов являются: коэффициент теплопроводности, группа горючести, жесткость, паропроницаемость, заданный срок эксплуатации. Толщина утеплителя зависит от его коэффициента теплопроводности, подбирается согласно теплотехническому расчету для конкретного района строительства и составляет обычно не менее 150 мм. На сегодняшний день производители выпускают специальные плитные утеплители для кровли: «Knauf Скатная кровля», «Isover Скатная кровля», «URSA», «Rockwool», «Техноруф» и т. д. Плиты утеплителя укладывают в теле стропил враспор и фиксируются между стропилами благодаря своей упругости.

Пароизоляция

Препятствует образованию конденсата, который может образовываться на поверхности утеплителя вследствие разности температуры воздуха внутри отапливаемого помещения и снаружи. Пароизоляционный материал не пропускает теплый воздух (пары). Благодаря этому утеплитель остается сухим и сможет долго выполнять свою функцию. Пароизоляция фиксируется на стропилах с помощью степлера. Рабочие полотна пароизоляции укладываются внахлест, стыки герметизируются. Производители предлагают большой ассортимент пароизоляционных материалов, отличающихся плотностью и величиной паропроницаемости.

Внутренняя обшивка

Выполняется из досок или листов гипсокартона после того, как работы по устройству всех слоев кровельного пирога завершены.

Заключение

Качественные материалы, из которых выполняется устройство крыши и ведение строительных работ в соответствии требованиям нормативных документов являются гарантом того, что крыша надолго защитит дом от любых видов атмосферных воздействий и позволит создать условия для комфортного проживания в нем. Смотрите также видео по теме:
