Устройство крыльца: Как сделать крыльцо в частном доме своими руками: варианты и фото bazafasada.ru

Ступени для крыльца должны быть удобными и органически вписываться в интерьер дома и двора. Нельзя допустить, чтобы их поверхность была скользкой, а высота слишком большой или маленькой.

Для этого нужно правильно выбрать материал, из которого будет выполнена лестница на крыльцо, выполнить расчеты длины, глубины, и высоты ступенек.

Ступени для крыльца

Сделать ступеньки на крыльце, как и уличную лестницу для загородного дома полностью, можно разными способами.

При подборе конструкции полезно знать недостатки и преимущества тех или иных материалов, форм каркасов, видов дизайна. Какие из них наиболее простые в монтаже, экологичные, красивые и долговечные.

Технические требования

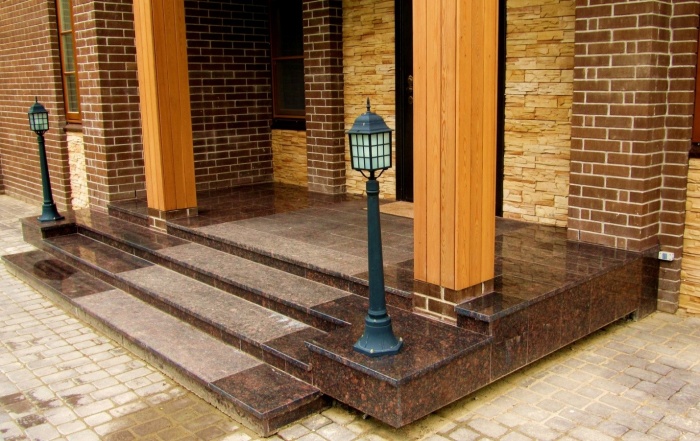

Входные лестницы в частных домах (фото) строят так, чтобы их покрытие было твердым, с шероховатой поверхностью. Для этого используют износостойкий пластик, рифленый металл.

Нужно предусмотреть, чтобы при открывании двери от себя, место для маневрирования оставалось не менее 1,2 м. Если же дверь открывается к себе – 1,5 м.

Уличные ступени не делают с закруглением ребрами более 5 см. Для безопасности передвижения лучше применять глухие конструкции маршей, где присутствуют вертикальные подступенки. Это исключает проскальзывания ноги.

Если число ступенек 3 и более, то нужно ставить перила.

Не стоит предусматривать уклон лестницы к дому (наружной) более 45˚. СНиП допускают и 50˚, но удобным для большинства людей считают уклон менее 35-37˚.

Размеры, формы

Высоту подъема и ширину проступи в пределах марша лучше делать одинаковыми. Ширина проступи – больше 40-45 см, а высота подъема не более 18-20 см, т. к. по лестнице может подниматься инвалид, старый человек или ребенок.

Если планировать железобетонную конструкцию, то на рынке представлено большое количество готовых маршей, расчеты для которых выполнены профессионалами.

Также можно воспользоваться заводскими формами блоков для наружных лестниц, которые монтируются на месте строительства.

Ступени на крыльцо делают в форме:

1. Прямоугольника (наиболее распространенный классический вид).
2. Трапеции (у винтовых поворотных моделей).
3. Радиальных (с ориентацией на центральную ось располагаются по окружности).

Можно выделить конструкции без подступенков – открытые, и с подступенками – закрытые (глухие).

Минимальная ширина лестницы, чтобы ей было удобно пользоваться – не менее 60 см.

Виды, дизайн, стили

Использование древесины, чтобы сделать лестницу для крыльца, является самым доступным и простым способом. Их делают из досок толщиной 40-50 мм.

Этот материал хорошо поддается обработке, имеет необходимую прочность, с его помощью можно создать оригинальные конструкции. Дерево удачно сочетается с каменными изделиями, кирпичом и металлическими элементами.

Деревянными могут быть, как сами ступени, так и поручни, балясины, косоуры, тетива, подступенки. Для их изготовления используют лиственницу, ясень, дуб, бук. Надежные изделия делают из бревен, разрезая их вдоль пополам.

Большинство дизайнерских задач можно решить, применяя каркасные модели лестниц. Несущую конструкцию выполняют из железобетона, металла или того же дерева.

Наиболее легкой получается каркас из металла. Его отделывают деревом, натуральным или искусственным камнем, плиткой, керамогранитом. Классический вид можно получить, если использовать кованые элементы.

Особенности металлических каркасных конструкций:

• возможность исполнить форму любой сложности;
• при правильной антикоррозийной обработке конструкция будет долговечной и надежной;
• по стилю и техническому исполнению металл хорошо сочетается с другими материалами.

Если использовать в качестве материала бетон, то получится монолитная конструкция, которую можно декорировать разными способами. Манипулируя опалубкой для железобетона, делают разные формы, например, круглое крыльцо.

Производство включает в себя несколько этапов: проектирование, расчеты, подготовка материалов, установка.

Проект, чертежи

Наличие подробных эскизов поможет:

1. Сократить время на процесс создания лестницы.
2. Рационально использовать материалы, избежать лишних расходов.
3. Применить творческую фантазию, чтобы макет вышел не шаблонным.
4. Создать конструкцию, которая гармонично впишется в интерьер.

Как рассчитать высоту крыльца?

Первое, что нужно сделать, это решить вопрос с высотой лестницы. Размер определяется цоколем фундамента, т. е. расстоянием от поверхности грунта до порога входной двери минус 3 см – на случай, если материал будет расширяться при нагревании на солнце или разбухать от влаги.

Зная общую высоту крыльца, высчитывают размеры верхней площадки и нужное количество ступеней.

Входная дверь, по правилам пожарной безопасности, должна открываться наружу. Перед открытой дверью находится площадка, которая дает возможность не отступать вниз на ступеньку, чтобы войти в помещение.

Ее стороны целесообразно сделать 1,5-2 м. Если поверхность будет отделываться плиткой, можно рассчитать площадь для целого количества материала.

Деревянные ступени для крыльца, кирпичную или бетонную конструкции устанавливают на фундамент. Его высоту можно не принимать во внимание, т. к. он будет заглублен. Если ступеньки на крыльцо будут убираться в тротуарную плитку, ее ширину придется взять во внимание.

Размеры проступей и подступенков

Существует правило, которое основывается на удобстве и безопасности при движении по лестнице, того, как рассчитывается высота ступеней крыльца:

1. Сумма глубины (ширины) проступи и высоты подступенка должна быть равна 445-460 мм. Разница этих же величин – 120 мм.
2. У взрослого человека шаг составляет 60-65 см. Строители считают, что 640 мм должны составлять 2 высоты подступенка плюс ширина проступи.

Так, если подступенок высотой 170 мм, то у проступи ширина должна быть 640-170-170=300 мм. Или подступенок – 300 мм, то 460-300=160 мм.

Горизонтальную проекцию под ступеньки для крыльца своими руками можно определить, если умножить число подступенков на ширину проступи.

Для использования более точных формул, например, если нужно рассчитать угловое крыльцо, можно воспользоваться онлайн-калькулятором.

Инструменты в зависимости от материала

Для работы с деревом понадобятся:

• электрический лобзик;
• дрель;
• отвертка;
• ножовка;
• угольник;
• молоток;
• рулетка;
• отвес;
• уровень;
• шурупы и гвозди;
• пропитки от возгорания, грибка и плесени.

Чтобы работать с кирпичом и бетоном, будут нужны:

• лопаты;
• бетономешалка или большая емкость;
• материал для опалубки;
• маяки;
• правило;
• метла;
• уголок перфорированный;
• мастерок.

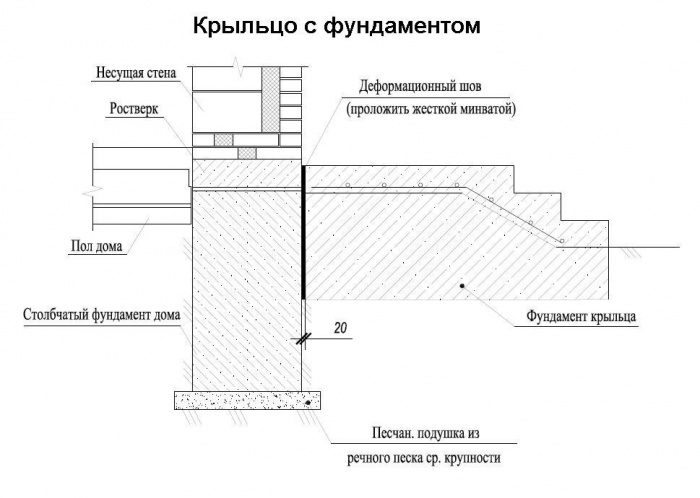

Установка опалубки для фундамента, основания

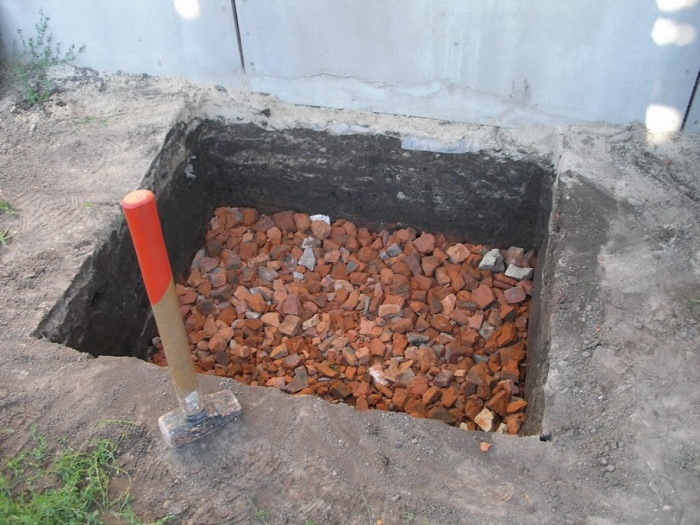

Перед тем как заливать фундамент, необходимо подготовить основание, учитывая размеры крыльца. Для этого выкапывают по периметру котлован глубиной 40-50 см. Засыпают щебень на 20-25 см и песок – 10-15 см, после чего трамбуют и проливают.

Сверху нужно сделать гидроизоляцию. Можно использовать рубероид, полиэтиленовую плотную пленку или специальные материалы.

Следующим этапом обустройства будет установка опалубки для фундамента. По периметру котлована нужно закрепить доски.

Их внешние стороны для упора можно присыпать грунтом. Бетон имеет неплохую распирающую силу, поэтому конструкцию нужно сделать прочной. Гидроизоляция должна перекрывать опалубку, чтобы исключить протечки, легко и быстро отделить доски, когда фундамент будет готов.

Основание армируют металлической проволокой 6-10 мм, арматурой из металла или пластика.

Установка опалубки для крыльца из бетона

Входная лестница из бетона не подвержена гниению и коррозии, прослужит долгий срок, прочна, легко отделывается любыми материалами. При ее строительстве главное, чтобы была правильно смонтирована опалубка, что усложняется, например, когда строят крыльцо полукругом.

Изготовить прочное заграждение можно из:

• пластиковых панелей;
• металлических листов;
• фанеры;
• обрезной или необрезной доски.

Для того чтобы придать конструкции жесткость, понадобятся крепежи, распорки в виде брусков и кольев. Способов устройства ступеней крыльца множество, поэтому вариантов сделать опалубку не меньше.

Для простого одномаршевого крыльца собирают 2 боковых ступенчатой формы щита, таким образом, чтобы каждая последующая доска была меньше на глубину ступени. Доски щитов между собой закрепляют с помощью саморезов и брусков, расположенных поперечно.

Чтобы надежно закрепить конструкцию, можно использовать длинные гвозди, которые нужно загнуть с обратной стороны. С внешней стороны щиты следует подпереть досками, а снизу забить колышки или куски арматуры.

Между собой щиты соединяются досками, ширина которых равна высоте подступенка.

Армирование ступенек

Без арматурного каркаса бетонная конструкция будет хрупкой. Структура материала на растяжение и изгиб работает плохо, при динамических и статических нагрузках возможны трещины и разрушения.

Это проблема решается добавлением в бетон ребер жесткости из металла или современного пластика. Армирования также требуют колонны или любые другие изделия, которые вырывают для крыльца.

Перед работой нужно определиться с:

1. Видом и количеством материал для армирования.
2. Каким образом будут соединяться лестничная площадка и марш.
3. Способом, которым будет осуществляться связка арматуры.

Можно использовать готовые металлические или пластиковые сетки или вязать конструкцию самому с помощью сварки или проволоки.

Укладка раствора

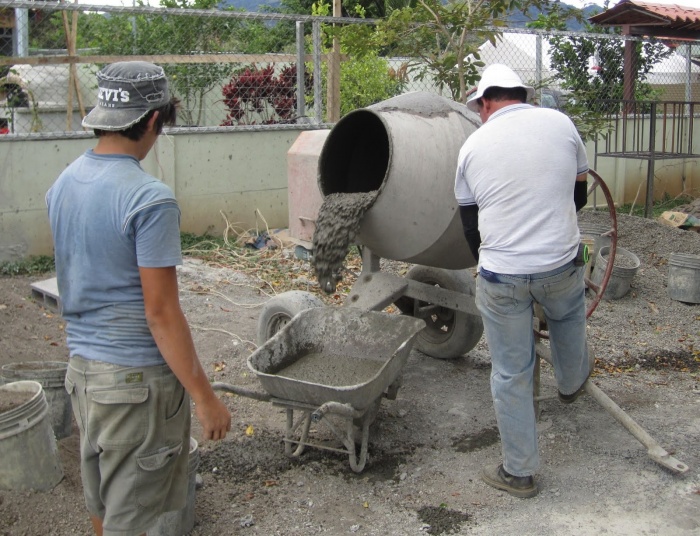

Заливать бетонную смесь и укладывать выравнивающий слой раствора нецелесообразно на всю глубину, когда делается высокое крыльцо. Чтобы сэкономить на материалах и трудовых затратах, лучше засыпать часть объема битым кирпичом и щебнем.

Необходимо добиться заполнения бетоном всех острых углов и ступеней, смесь должна проникнуть под арматуру. Если есть возможность, то лучше арендовать электрический вибратор для бетона. Это поможет сделать конструкцию более качественной.

Поверхность нужно выровнять с помощью правила.

Кладка кирпича

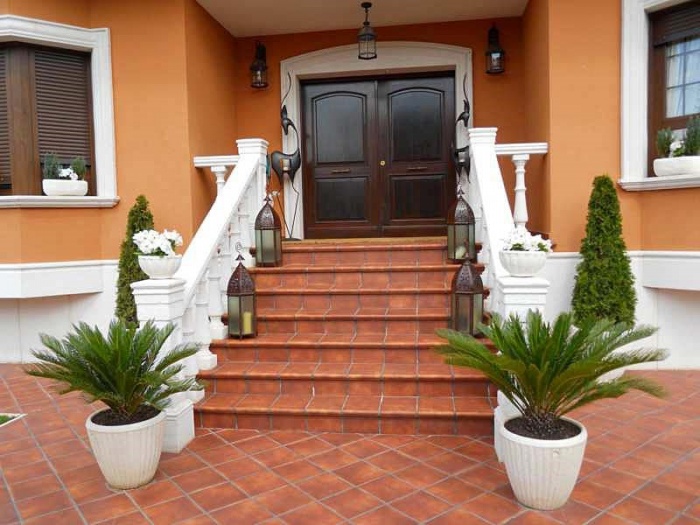

Крыльцо для кирпичного дома часто делают из того же материала. Если фундамент для крыльца заливается вместе с основным фундаментом здания, их между собой нельзя перевязывать арматурой.

Лестница из кирпича отличается тем, что:

• высоту ступеней нужно регулировать толщиной шва раствора;
• не лицевую часть можно заполнить бетонными блоками, пустотелым или битым кирпичом;
• кладку требуется гидроизолировать;
• если кладка одной стороной прилегает к стене, на ней можно выполнить разметку ступеней;
• результаты работы постоянно проверять с помощью уровня и рулетки.

Сварка металлоконструкций крыльца

Из металла можно изготовить винтовые, п-образные, угловые марши, чтобы сделать неповторимый дизайн крыльца. При работе нужно учесть особенности металлических конструкций:

1. Сборка получится внешне привлекательной, только если есть навыки в работе с этим материалом.
2. Изделие в процессе эксплуатации будет нуждаться в периодической антикоррозийной обработке.
3. Подходящий по характеристикам уголок и швеллер требует затрат, которые дополняться необходимостью крепежей, электродов, проволоки.
4. При сборке и изготовлении сложных элементов малейшей неточность может вызвать перекос всего изделия.
5. Конструкция может выглядеть неряшливо из-за того, что между проступями допущена небольшая с виду разница в 3-5 мм.

Чтобы обеспечить устойчивость лестничного марша, понадобится фундамент. Возможно придется устроить сваи до 0,9 м, если глинистый грунт неустойчив.

Изготовление деревянной лестницы

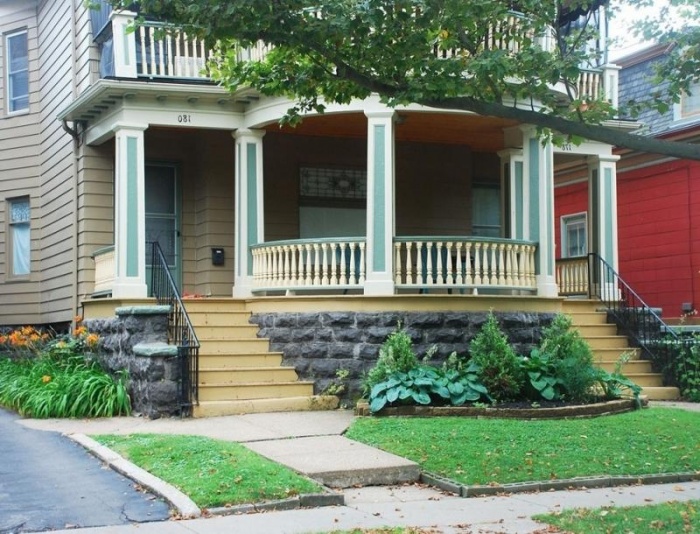

В деревянный дом из дерева делают лестницы на тетивах, косоурах или больцах. С них, зная размер ступеней для крыльца, и начинают раскрой.

Например, если делать изделие на косоурах, то после подготовки несущих балок, поступают следующим образом:

1. На доску переносят очертание косоура и отпиливают образовавшиеся излишки.
2. Вымерев необходимую ширину лестницы, соединяют балки попарно с помощью досок.
3. Детали ступеней размечают с помощью уголка.
4. Ставят на место косоуры и выравнивают с помощью уровня.
5. Прикрепляют к балкам первым делом подступенки, а потом проступи.
6. Соединения промазывают клеем ПВА и укрепляют гвоздями или шурупами.

Перила и поручни

Чтобы предотвратить падения и облегчить подъем, из дерева или стали делают поручни и перила, которые играют немалую декоративную роль.

Ограждение решит задачу безопасности, если будет высотой более 0,9 м. Лучше смотрятся поручни без надломов, когда все закругления выполнены вслед лестничным ступеням гармонично. Если одна из сторон сделана вплотную к стене, то ставят настенные поручни.

Перила бывают:

• квадратные;
• прямоугольные;
• круглые.

Ограждение изготавливают по типу балясин или используют сплошные конструкции из пластика, оргстекла. В стиле аристократической классики смотрятся кованые ограждения.

Навес и крыша

Кроме защиты от дождя и снега, а также ультрафиолетовых лучей, навес является украшением фасада. При проектировании конструкции нужно учитывать некоторые нюансы:

• крыша должна выдерживать нагрузку от снега и ветра;
• ей нужно закрыть всю площадку, а не только дверь;
• план должен предусматривать систему отвода воды;
• простой для монтажа вариант – односкатный, а лучше выглядят сложные строения;
• освещение крыльца участвует в создании интерьера.

Материалами для крыши или навеса могут быть: поликарбонат, специальные поливинилхлоридные плиты, листовой металл, кованые элементы, металлочерепица, дерево, шифер, рубероид.
