Патентная заявка США на метод и устройство Gable (заявка № 20030005591, выданная 9 января 2003 г.) Настоящая заявка испрашивает преимущества предварительной заявки США № 60/294,084, поданной 29 мая 2001 г. Непригодный.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

[0003] Изобретение относится к устройству и способу укладки кирпичей на фронтоне и, в частности, к устройству и способу расположения направляющей линии на каждом из нескольких уровней фронтона.

[0004] При сооружении фронтона, заложенного кирпичом, часто желательно укладывать каждый ряд кирпичей равномерно по всему пролету фронтона. Чтобы обеспечить ровный ряд кирпичей, обычно используют фронтонное устройство или другой тип нивелира. Без использования какой-либо направляющей кирпичи в каждом ряду могут быть смещены и неровны.

[0005] Предпринимались различные попытки предусмотреть устройство фронтона для выравнивания ряда кирпичей при устройстве фронтона. Пример такого устройства показан в патенте США No. № 5 964 042, выданный Карперу («Карпер») 12 октября 1999 г. Это устройство предусматривает наличие пары зажимов, пары Г-образных уголков и направляющей. Угловые элементы устанавливаются на нижней стороне фронтона таким образом, что первая часть стального уголка находится заподлицо с нижней стороной фронтона, а удлиненная часть проходит перпендикулярно поверхности фронтона. Зажимы соединяются с уголками путем скольжения удлиненной части в канале, образованном в каждом из зажимов, а затем затягивания винта для крепления зажимов к каждому из уголков. Затем направляющая протягивается между зажимами.

[0006] Направляющие устройства предшествующего уровня техники имеют ряд недостатков и недостатков. Например, трудно переставить зажимы на уголках. Чтобы изменить положение зажима на утюге, пользователь должен одной рукой отрегулировать винт, а другой рукой сдвинуть зажим в нужное положение, удерживая зажим на утюге. Использование двух рук для установки зажимов на утюги требует много времени и неудобно. Кроме того, зажим может полностью соскользнуть с утюга, когда зажимы переустанавливаются на утюги или если винт случайно ослаблен. Это приводит к дальнейшей неэффективности позиционирования руководства.

[0007] Соответственно, остается потребность в устройстве фронтона, которое можно было бы легко и эффективно использовать для укладки ровного ряда кирпичей при возведении фронтона. Настоящее изобретение удовлетворяет эти потребности, а также различные другие потребности.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0008] Для преодоления вышеуказанных проблем и ограничений, а также для достижения отмеченных целей, предусмотрено устройство фронтона, которое можно легко и эффективно использовать для регулировки положения направляющей при укладке ряда кирпичей для формирования фронтона. .

[0009] В общем, раскрыто устройство, имеющее пару направляющих и пару направляющих держателей. Рельсы крепятся к нижней стороне крыши, нависающей над фронтоном. Направляющие определяют прорезь, в которую вставляются держатели направляющих. Держатели направляющих скользят внутри прорези и могут быть разъемно закреплены в любом из нескольких положений вдоль направляющих. Направляющая продевается внутрь и разъемно крепится к каждому из держателей направляющих. Предпочтительно, при нажатии на один штифт направляющая может перемещаться относительно штифта для устранения провисания линии при изменении положения держателей.

[0010] Дальнейшие цели, особенности и преимущества настоящего изобретения по сравнению с предшествующим уровнем техники станут очевидными из подробного описания чертежей, которые следуют вместе с прилагаемыми чертежами.

КРАТКОЕ ОПИСАНИЕ НЕСКОЛЬКИХ ВИДОВ ЧЕРТЕЖА

[0011] Цели и признаки изобретения, отмеченные выше, объясняются более подробно со ссылкой на предпочтительный вариант осуществления, показанный на прилагаемых чертежах, на которых одинаковые ссылочные позиции обозначают одинаковые элементы и на которых:

[0012] ИНЖИР. 1 представляет собой вид спереди заложенного кирпичом фронтона с устройством фронтона согласно настоящему изобретению;

[0013] ИНЖИР. 2 представляет собой увеличенный вид в перспективе фронтонного устройства по настоящему изобретению;

[0014] ИНЖИР. 3 представляет собой частичный вид в перспективе устройства с фронтоном по настоящему изобретению;

[0015] ИНЖИР. 4 представляет собой вид в перспективе фронтонного устройства по фиг. 3;

[0016] ИНЖИР. 5 представляет собой вид в перспективе в разобранном виде фронтонного устройства, показанного на фиг. 4; и

[0017] ИНЖИР. 6 представляет собой вид спереди устройства фронтона, показанного на фиг. 3.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0018] Ссылаясь на чертежи более подробно, устройство фронтона настоящего изобретения показано вместе с фронтоном и обозначено цифрой 10. Изобретение включает пару направляющих 12, пару направляющих держателей 14 и направляющую 16. , Что касается фиг. 4, каждая направляющая 12 включает в себя пару уголков 18 и 20. Углы 18, 20 имеют первые стержни 22, 24 и вторые стержни 26, 28, перпендикулярные соответствующим первым стержням. Угловые утюги предпочтительно имеют длину около шести футов. Уголки закреплены на расстоянии друг от друга, образуя щель между ними, с помощью пары монтажных кронштейнов 30 на каждом конце уголков. Прорезь предпочтительно имеет ширину около половины дюйма. Как лучше всего показано на фиг. 5, каждый монтажный кронштейн включает в себя опорную пластину 32 и пару ножек 34, 36, отходящих нормально от любой стороны опорной пластины. Вблизи средней линии опорной пластины 32 между сторонами пластины, от которых отходят ножки, расположена пара отверстий 38. С обеих сторон отверстий 38 опорная пластина 32 прикреплена к первым стержням 22 и 24 уголков 18 и 20 соответственно. Предпочтительно кронштейны 30 приварены к уголкам. Однако кронштейны могут быть выполнены как единое целое, прикреплены с помощью гаек и болтов, заклепаны или иным образом соединены с уголками. Уголки также прикреплены друг к другу около средней точки каждого уголка с помощью U-образного стержня 40. Предпочтительно, U-образный стержень 40 приварен к краю вторых стержней 26 и 28 любого уголка. U-образный стержень 40 стабилизирует направляющие 12 и помогает поддерживать ширину паза между стержнями 22 и 24.

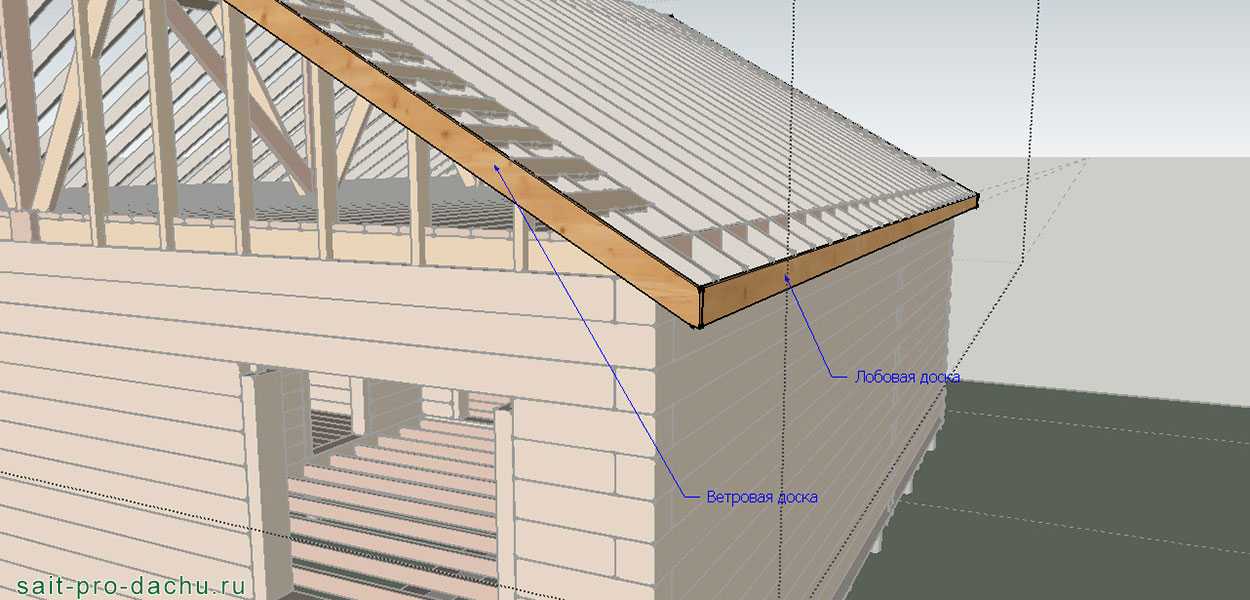

[0019] Как показано на фиг. 1 показаны фронтон 42 и пара реек 44. Фронтон 42 представляет собой треугольную часть торцевой стены здания. Скосы 44 проходят за поверхность фронтона и проходят от конька 46 (или вершины) крыши и заканчиваются карнизом 48 крыши. Каждая рейка 12 крепится к свесу крыши, расположенному между краем поверхности фронтона 42 и одной из стоек 44. В частности, каждая рейка 12 размещается на определенном расстоянии от фронтона и крепится к нижней стороне крыши, вставив винты (не показаны) в отверстия 38 кронштейнов 30 (фиг. 3-6) и вставив винты в нижнюю часть крыши. Как более подробно изложено ниже, верхние концы любой направляющей предпочтительно расположены на одинаковом расстоянии от нижней стороны гребня 46.

[0020] Со ссылкой на фиг. 5, каждый держатель 14 направляющей включает в себя корпус 50, болт 52, пружину 54 и штифт 56. Корпус 50 предпочтительно является кольцевым и имеет внутреннее отверстие 58 с радиусом полдюйма и внешний радиус снаружи. корпуса около одного дюйма. Внутреннее отверстие 58 предпочтительно имеет резьбу вблизи нижнего конца корпуса. Когда держатель собран, как описано ниже, как лучше всего показано на фиг. 2, нижний конец корпуса 50 соприкасается с первыми стержнями 22 и 24. При расположении рядом с стержнями 22 и 24 корпус может устанавливаться в области, ограниченной U-образным стержнем 40. Корпус предпочтительно имеет текстурированная поверхность для облегчения захвата корпуса при фронтоне

[0021] Болт 52 предпочтительно представляет собой болт с квадратным подголовком, имеющий радиус в полдюйма и длину в полтора дюйма. Болт 52 имеет поперечное отверстие 60, расположенное рядом с его концевым концом и предпочтительно имеющее диаметр около одной четверти дюйма. Стержень болта 52 проходит через прорезь, образованную между первыми стержнями 18 и 20, и через внутреннее отверстие 58 корпуса 50. Основание стержня предпочтительно имеет базовую секцию 63 с квадратным поперечным сечением, которое входит в прорезь между брусками 22 и 24 рельсов. Над квадратным участком 63 болт имеет резьбу с резьбой, совпадающей с резьбой на корпусе 50. Когда поверхность головки болта 52 соприкасается с первыми стержнями 18 и 20, стержень болта 52 выходит за пределы конца резьбы. корпус 50 так, чтобы поперечное отверстие 60 было свободно от корпуса. Болт 52 также имеет продольное отверстие 61, проходящее по всей длине болта.

[0022] Штифт 56 предпочтительно представляет собой штифт с головкой 62 (диаметром около одной четверти дюйма) и головкой 64. Ряд отверстий 66 расположен по длине вала 62. Когда болт 52 размещен на одной стороне направляющих и через корпус 50, как указано выше, штифт 56 может быть помещен через поперечное отверстие 60 в болте. Пружина 54 размещена на валу 62 для смещения штифта 56 в сторону от болта 52.

[0023] Как лучше всего показано на фиг. 2, направляющая 16 проходит через продольное отверстие 61 болта 52. В частности, как только болт 52 помещается в корпус 50, а штифт 56 помещается в поперечное отверстие 60 болта, штифт 56 вдавливается в направлении корпуса 50 так, чтобы одно из отверстий 66 совпадало с продольным отверстием 61. Предпочтительно, когда пружина полностью сжата, одно из отверстий 66 совмещается с продольным отверстием корпуса. Выравнивание происходит, когда пружина полностью сжата, выравнивание может поддерживаться простым нажатием на головку 64 до тех пор, пока головка не перестанет двигаться относительно болта. Продолжая удерживать штифт 56 в этом положении, направляющая 16 проходит через отверстие 61 и совмещенное отверстие 66. Как только направляющая полностью продета через отверстие, как показано на фиг. 2, можно снять давление со штифта 56. Пружина 54 смещает штифт от болта 52. Поскольку направляющая 16 в отверстии 61 вытягивается в направлении внутреннего радиуса корпуса 50, направляющая удерживается напротив корпус 61 и не может скользить относительно продольного отверстия 61. Как показано на фиг. 1 и 2 и обсуждается ниже, направляющая EELS 16 помещается через верхнюю часть одного держателя направляющих 14, через продольное отверстие 61, вокруг внутреннего стержня 20 (РИС. 2) и поперек к другому держателю направляющих 14.

[0024] При работе рельсы 12 сначала прикрепляются к нижней стороне крыши в соответствующем положении. Предпочтительно, чтобы нижний конец каждой рейки располагался ниже требуемой линии первого слоя кирпичей. Рельсы обычно размещают на постоянном расстоянии примерно от трех с половиной до четырех с половиной дюймов от фронтона, так что направляющая будет находиться в непосредственной близости от краев кирпичей, когда кирпичи укладываются на фронтон. Когда рельсы находятся в правильном положении, как указано выше, винты вставляются через отверстия 38 в нижнюю часть крыши.

[0025] После установки направляющих каждый из направляющих держателей 14 помещают в первое положение так, чтобы держатели 14 находились в одинаковом вертикальном положении относительно гребня 46. В частности, при небольшом повороте корпуса 50 относительно болта 52, расстояние между корпусом и болтом больше, чем между первыми стержнями 22 и 24, и держатели могут сдвигаться в первое положение. Когда каждый держатель 14 находится в требуемом положении, корпус 50 поворачивается относительно болта 52, так что корпус и болт крепятся к направляющим за счет трения. На рейки наносится ряд отметок для определения вертикального расположения следующего ряда кирпичей. Поскольку рельсы обычно окрашиваются, карандашом обычно делаются метки для обозначения направляющей линии последующих слоев кирпичей.

[0026] Перед укладкой первого ряда кирпичей на фронтон свободный конец 68 (как показано на фиг. 2) одного из держателей вытягивают относительно болта 52, вдавливая при этом штифт 56. Конец можно либо вытянуть вручную, либо груз (не показан), расположенный на свободном конце, может натянуть направляющую, когда штифт нажат. На направляющей натянуто, как показано на фиг. 1, линия направлена ​​прямо через фронтон 42, и можно класть ряд кирпичей. Как показано на фиг. 2, поскольку направляющая оборачивается вокруг внутреннего железа 20, направляющая является прямой почти по всей ширине фронтона, и кирпичи могут быть размещены с соответствующей ориентацией на крайнем краю фронтона.

[0027] Как только первый ряд кирпичей уложен, направляющие держатели 14 перемещают во второе положение – положение, предпочтительно отмеченное перед размещением первого ряда кирпичей на фронтоне. Например, каждый слой кирпичей может располагаться примерно в пяти с половиной дюймах от предыдущего слоя.

[0028] Опять же, направляющие держатели 14 перемещаются путем отвинчивания корпуса 50 относительно болта 52 и перемещения держателя 14 в желаемое положение, а также затягивания корпуса на болте для удержания держателя во втором положении. Как только оба направляющих держателя 14 находятся в желаемом положении, штифт 52 одного из держателей нажимается, и направляющая натягивается, чтобы создать контрольную линию для укладки второго слоя кирпичей. Процесс продолжается до тех пор, пока фронтон не будет полностью заложен кирпичом. Для больших фронтонов рельсы 12 будут перемещаться по крайней мере один раз на нижней стороне крыши с каждой стороны фронтона.

[0029] Настоящее изобретение предлагает способ и устройство, которые позволяют быстро и точно определить местонахождение ряда отведений. Поскольку держатели направляющих перемещаются из положения в положение, нет риска, что держатели выйдут из зацепления с направляющими. Кроме того, поскольку требуется лишь небольшой поворот корпуса и нажатие штифта, держатели направляющих могут управляться одним человеком и даже перемещаться одной рукой. Рельсы позволяют точно позиционировать держатели линий и позволяют прямой направляющей проходить почти от одного края фронтона до другого. Кроме того, перила могут быть предварительно размечены каменщиком перед закладкой фронтона кирпичом. В этом отношении каменщик может определить количество рядов или слоев, необходимых для завершения фронтона, до начала процесса. Таким образом, каменщик может определить, нужно ли внести коррективы до достижения последних слоев фронтона, чтобы можно было уложить равномерное и эстетичное распределение кирпичей. Кроме того, фронтон может быть адаптирован под любой размер выступа и любой размер кирпича.

[0030] Из вышеизложенного видно, что это изобретение хорошо приспособлено для достижения всех целей и задач, изложенных выше, вместе с другими преимуществами, которые очевидны и присущи конструкции. Следует понимать, что некоторые признаки и подкомбинации являются полезными и могут использоваться без ссылки на другие признаки и подкомбинации. Это предполагается и входит в объем формулы изобретения.

[0031] Например, рельсы в соответствии с настоящим изобретением имеют цельный стержень с прорезью, расположенной вдоль стержня, и вертикальные вторые стержни уголков исключены. В другом альтернативном варианте прорезь может быть образована между парой круглых реек или реек, имеющих любое из нескольких поперечных сечений. Для закрепления направляющих на любом конце можно использовать сплошные блоки, а не монтажные кронштейны в предпочтительном варианте осуществления. Кроме того, для рельсов может быть использован ряд материалов, таких как листовой металл, дерево и т.п.

[0032] Поскольку могут быть реализованы многие возможные варианты осуществления изобретения, не выходя за рамки его объема, следует понимать, что все материалы, изложенные в данном документе или показанные на прилагаемых чертежах, следует интерпретировать как иллюстрирующие применение принципов этого изобретения, и не в ограничительном смысле.
