Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

• Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
• Оголовки 250*250мм (если таковые предусмотрены проектом)
• Колышки, для разметки свайного поля
• Лопата
• Рулетка
• Маркер по металлу белый
• Магнитный уровень
• Водяной уровень или нивелир
• Металлический лом
• Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
• Болгарка с отрезными дисками по металлу
• Сварочный аппарат
• Генератор (если на участке отсутствует электричество)
• Цемент, песок, вода
• Емкость для замешивания бетонного раствора
• Антикоррозийное покрытие, для обработки сварного шва
• А также помощники, в количестве трех человек.

1. Выставление периметра.

   Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Разметка свайного поля.
   Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.

3. Закручивание угловых свай.

   Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.

4. Вкручивание остальных винтовых свай.

   Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 – 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

   Основная несущая способность сваи достигается только при упоре на достаточно мощный слой грунта. Закручивать сваи необходимо до их полной остановки. Пока свая входит, ее нужно крутить. Только когда она встала, что называется “намертво”, и дальше уже не идет, можно считать ее правильно заглубленной.

   В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 – 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.

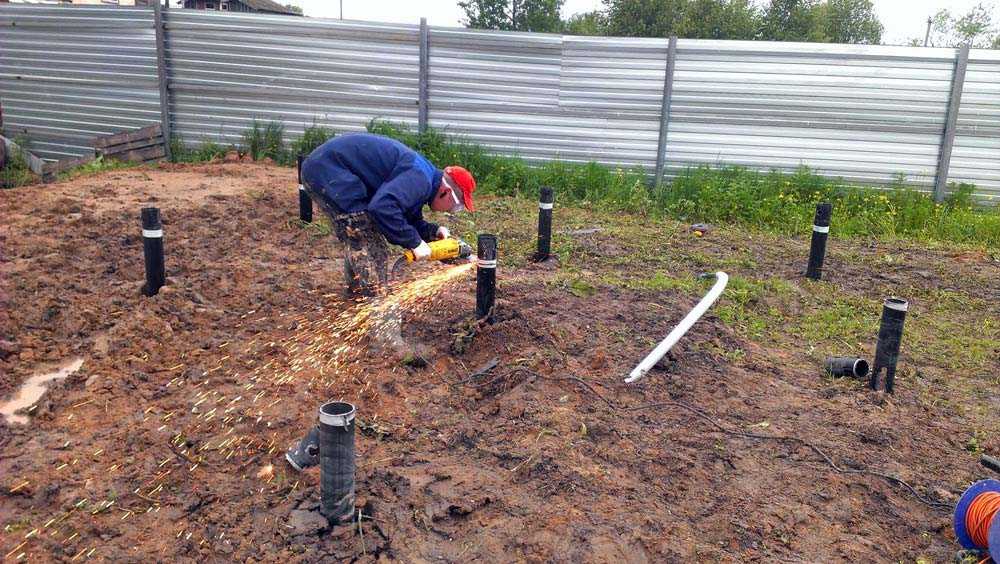

5. Обрезка винтовых свай.

   Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина — длина технологического отверстия).


6. Бетонирование винтовых свай.

   После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри. (Нет кислорода — нет коррозии!)


7. Установка оголовков.

   Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.



При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

Видео, монтаж винтовых свай в Иркутске

Наши видео. Реальные видео о монтаже винтовых свай от компании СвайМонтаж. Работы, отзывы клиентов и просто полезная информация. Присоединяйтесь к нашему YouTube каналу

Смотреть все видео СвайМонтаж

Винтовые сваи Екатеринбург
2021.04.01

Винтовые сваи с доставкой
2020.09.02

Винтовые сваи на мусорном поле 😀
2019.08.06

Забор на винтовых сваях
2019. 07.12

Винтовые сваи под каркасный дом
2019.07.12

Производство винтовых свай
2019.06.14

Винтовые сваи 159
2019.06.11

Подготовка под свайное поле
2019.06.09

Винтовые сваи под дом купол
2019. 06.09

Винтовые сваи. Малогабаритная установка
2019.06.09

Винтовые сваи под забор
2019.06.09

Винтовые сваи под дом
2019.06.09

Винтовые сваи под куполный дом
2019.06.09

Винтовые сваи под баню
2019. 05.25

Винтовые сваи. Укрепление берега
2019.05.25

сваи в Иркутске и Иркутской области

Мы осуществляем свою работу не только в г. Иркутске, но и за пределами города. Охватываем Городские округа, Город Братск, Город Зима, Город Иркутск, Город Саянск, Город Свирск, Город Тулун, Город Усолье-Сибирское, Город Усть-Илимск, Город Черемховои районы, Аларский, Ангарский, Балаганский, Баяндаевский, Бодайбинский, Боханский, Братский, Жигаловский, Заларинский, Зиминский, Иркутский, Казачинско-Ленский, Катангский, Качугский, Киренский, Куйтунский, Мамско-Чуйский, Нижнеилимский, Нижнеудинский, Нукутский, Ольхонский, Осинский, Слюдянский, Тайшетский, Тулунский, Усольский, Усть-Илимский, Усть-Кутский, Усть-Удинский, Черемховский, Чунский, Шелеховский, Эхирит-Булагатский

Установка системы винтовых свай

Стабилизируйте свой фундамент с помощью винтовых свай

Независимо от размера и формы, самым важным компонентом любой недвижимости во Флориде является ее фундамент. Фундамент – это конструкция, поддерживающая здание с нуля. Поскольку фундамент играет такую ​​важную роль в общем строительстве жилой и коммерческой недвижимости, не менее важно нанять авторитетную компанию по ремонту фундаментов для создания вашего фундамента и инвестировать в высококачественные материалы для строительства нового фундамента. Stable Foundation Solutions, Inc. предоставляет полные услуги фундамента , включая установку винтовых свай в Санкт-Петербурге, Тампе, Майами, Кейп-Корал, Неаполе и Форт. Майерс, среди других городов Флориды, использует экономически эффективные методы, лучшие в отрасли методы ремонта и инновационные фундаментные решения для устойчивых результатов.

Экономичность

Спиральные сваи обеспечивают экономичное решение сложных проблем с фундаментом и могут использоваться для подкрепления фундамента или во время нового строительства для возможности немедленной нагрузки и экономической эффективности по сравнению с традиционными методами фундамента. Эти компоненты имеют встроенный контроль качества с отслеживанием отношения крутящего момента к мощности в режиме реального времени во время установки.

Time-Efficient

Спиральные сваи предлагают экономичное решение проблем устойчивости фундамента в сочетании с доступностью по времени. Эти компоненты могут быть установлены быстрее, чем другие типы компонентов фундамента. Использование винтовых свай повышает эффективность выполнения строительных проектов, поэтому вы можете начать строительство нового дома или бизнес-структуры с меньшими задержками.

Готовые

Спиральные сваи быстро устанавливаются и обладают встроенными преимуществами. Предварительно спроектированная система обеспечивает полностью предсказуемые результаты установки. Эти компоненты бывают самых разных типов свай и грузоподъемности (в диапазоне от 8 до 200 тонн), обеспечивают повышенную гибкость и требуют лишь небольшого маневренного установочного оборудования.

Как используются винтовые сваи?

Винтовые сваи широко используются, особенно при строительстве фундаментов. Некоторые из наиболее типичных применений винтовых свай включают забивку глубоких фундаментов для нового строительства; укрепление фундамента строения; создание фундамента без какой-либо формы бетона; создание настенных анкеров или подхватов; укрепление конструкции на постоянной или временной основе; создание грунтовых анкеров для стабилизации склона; обвязка инженерной сети или трубопровода; изготовление откидного настенного анкера; возведение переборок или волноломов; или строительство мостов, пешеходных дорожек или тротуаров для пешеходов. Ознакомьтесь с часто задаваемыми вопросами по ремонту фундамента или свяжитесь с нами для получения дополнительной информации.

Семейное владение и управление Обслуживание всей Флориды

Тампа
Офисы (813) 501-2670

Джексонвилл
Офисы (904) 667-0580

Орландо
Офисы (407) 349-8597

Гейнсвилл
Офисы (386) 454-8000

Неаполь/Форт. Майерс
Офисы (239) 317-8645

Майами
Офисы (786) 591-0420

Винтовые сваи | Cyntech Group

Винтовые сваи, также известные как винтовые сваи или винтовые сваи, изготавливаются с использованием стальных валов со спиральными витками различных размеров в соответствии с конкретными грунтовыми условиями. Они представляют собой проверенное решение для глубокого фундамента, идеально подходящее для энергетических, промышленных и коммерческих приложений.

Видеофайл

Общие виды использования

Конструкционная поддержка (сжатие или растяжение) как для постоянных, так и для временных конструкций

Замена любого глубокого фундамента, где рассматриваются деревянные, бетонные, стальные или буронабивные сваи

Подкладка существующего фундамента спроектируйте индивидуальный фундамент для ваших конкретных потребностей, используя стандартные данные испытаний почвы.

Сваи обычно устанавливаются с помощью стандартных гусеничных или колесных экскаваторов с навесным моментным двигателем, который контролирует крутящий момент, достигаемый во время установки, для обеспечения предсказуемой мощности сваи. Окончательное значение крутящего момента берется на последнем 1 м продвижения, чтобы убедиться, что свая достигает требуемой конструкции, прежде чем заканчиваться на правильном базовом уровне.

Винтовые сваи ввинчиваются в грунт, в заданные (проектные) несущие слои путем вращения стальных валов с помощью моментного двигателя, прикрепленного к экскаваторной установке/установке. Они не забиваются и не вибрируют, не требуют рытья или бурения ямы, поэтому почва вокруг сваи остается нетронутой.

Несколько стальных секций соединены болтовым соединением, и секции добавляются для завершения общей глубины сваи.

Отдельные винтовые сваи способны выдерживать нефакторизованные (SWL) осевые нагрузки до 2000 кН и поперечные нагрузки свыше 250 кН в зависимости от геотехнических условий. Значительно более высоким боковым силам можно противостоять, забивая сваю или добавляя бетонный воротник к верхней части сваи.

Подробное понимание подповерхностных условий, особенно типа грунтовых слоев, уровней слоев и прочности (значения SPT ‘N’) на глубине, необходимо для правильной интерпретации требуемой конструкции и допустимых крутящих моментов.

По завершении верх сваи может быть соединен различными способами с конструкцией путем прямого соединения стальной фланцевой пластины или соединения пластины/армирования с бетоном. Крутящий момент контролируется во время установки, чтобы обеспечить предсказуемую грузоподъемность сваи, и мы можем достичь относительно высокой предельной грузоподъемности безопасно и экономично.

Обычная винтовая свая может быть установлена ​​за считанные минуты с использованием стандартного оборудования, такого как тележка для опор, экскаватор или экскаватор.

Производство винтовых свай

Для всех клиентов и проектов в США мы производим 100 % наших винтовых свай, удлинителей и наголовников свай на нашем предприятии в Хьюстоне (Плантерсвилл), штат Техас, тогда как наше предприятие в Калгари, Альберта обслуживает рынки Канады и других стран. Наши современные мастерские включают автоматическую резку, гибку и сварку с ЧПУ для обеспечения точного и одинакового качества всех деталей.

Мы производим винтовые сваи и оголовки всех размеров и конфигураций, от 1,5 дюймов (38 мм) и 1,75 дюймов (44 мм) высокопрочных цельных квадратных анкеров, вплоть до 42 дюймов (1067 мм) в диаметре свай с круглым стволом .

Общая производственная мощность наших предприятий составляет более 50 000 тонн в год с возможностью быстрого расширения по мере необходимости. Наличие двух производственных мощностей позволяет нам распределять работу между ними, что позволяет нашим командам легко соблюдать сроки вашего проекта.

Наша программа обеспечения качества была разработана в полном соответствии со стандартом обеспечения качества ISO 9001:2015, обеспечивая постоянное улучшение, согласованность услуг и продуктов, а также полную прослеживаемость материалов.

Преимущества

Сокращение времени строительства

Отсутствие земляных работ и удаления грунта

Установка не зависит от погодных условий

Грузоподъемность проверена во время установки

Отсутствие вредных вибраций во время установки

Идеально подходит для зон с ограниченным доступом или ограниченным рабочим пространством

На конструкцию не влияет высокий уровень грунтовых вод

Съемный и многоразовый

Устанавливается с помощью обычного строительного оборудования

Легкий, простой в обращении и транспортировке

Минимальная требуемая площадь для укладки

Низкая стоимость

Почему выбирают нас?

У нас есть производственные мощности в Калгари, Альберта, Канада, и Хьюстоне, Техас, США. Мы предлагаем полную отслеживаемость, Buy America и инспекции третьей стороной на обоих объектах. Большинство наших якорей плавучести для трубопроводов производятся на нашем предприятии в Канаде, но мы можем перенести заказы на любое из этих предприятий в соответствии с требованиями графика.

У нас есть автоматизированные плазменные столы, прессы и профилировщики труб, которые позволяют нам поддерживать высокие темпы производства, снижать затраты и поддерживать требуемые параметры конструкции и качества.

Наши сварщики сертифицированы AWS в США, AWS и CWB в Канаде. У нас есть сертифицированные контролеры и инженеры по сварке, закрепленные за каждым цехом, которые контролируют и поддерживают стандарты и процедуры сварки, чтобы гарантировать, что наше качество соответствует вашим потребностям и отраслевым стандартам.

Для тех проектов, которые требуют дополнительной защиты от коррозии, такой как цинкование или эпоксидная смола холодного отверждения, мы наладили партнерские отношения на местном уровне, что обеспечивает нам экономическую эффективность при сохранении непрерывного потока материала на рабочую площадку.
