Установка свайно винтового фундамента: Установка фундамента на винтовых сваях, монтаж свайно-винтового фундамента

Монтаж и установка винтовых свай своими руками — Блог Бауфундамент

Время чтения: 3 минуты

Крепкий фундамент – залог долговечности и надежности постройки. От монтажа качественного фундамента зависит общий успех строительства, как и в любом деле от хорошей базы зависит положительный исход всего мероприятия.
Фундамент должен быть прочным, выполненным из качественных сертифицированных материалов, прошедших проверку ГОСТ. Также фундамент должен быть морозоустойчивым и подходить даже для проблемного грунта. Учитывая все эти факторы, именно винтовые сваи на проверку оказываются таким универсальным и надежным видом фундамента.

Почему винтовые сваи BAU?

Винтовые сваи марки BAU уникальны тем, что изготовлены на основе передовых европейских технологий, но с учетом российских реалий, климата и грунта.

Это делает винтовые сваи BAU действительно оптимальным видом фундамента для любой постройки в любом регионе России.

Преимущества установки свайно-винтового фундамента:

• простота монтажа;
• доступная цена;
• технологичность и универсальность;
• экономия пространства на участке.

Технология установки винтовых свай для фундамента

Первый этап:
Производится расчет свай. Необходимы четкие характеристики постройки, а также пробный монтаж сваи на участке, чтобы рассчитать количество свай, тип свай для монтажа, их длину и диаметр.

Второй этап:
Производится установка свай. Сваи монтируются согласно утвержденному проекту. Под каждую сваю делается углубление в 15-20 см, затем в него вкручивается свая. Сваи могут устанавливаться ручным механизмом, либо электроинструментом, либо спецтехникой – все зависит от типа постройки и выбранных винтовых свай.

Свая должна вертикально закручиваться, отклонение от нормы градусов может быть крайне минимальным.

Третий этап:
Опционально, свая наполняется пескоцементной смесью для большей прочности
Четвертый этап:
Опционально, производится обвязка винтовых свай брусом или металлическим швеллером.
Пятый этап:
Некоторые сваи необходимо покрыть антикоррозийной эмалью. В данном пункте важно подчеркнуть, что винтовые сваи BAU снаружи и внутри покрыты цинковым антикоррозийным покрытием, и служат в среднем до 100 лет.

Наша компания работает индивидуально с каждым клиентом, подбирая винтовые сваи и способ монтажа исходя из потребностей и возможностей заказчика.

Этапы установки свайно-винтового фундамента

Для постройки крупногабаритных и тяжелых зданий или более маленьких и легких строений необходимо ответственно подойти к возведению основания, служащего опорой для будущей конструкции. Свайно-винтовой фундамент является самым распространенным, надежным, крепким и универсальным вариантом при строительстве. Он прост в монтаже, способен выдержать самые сильные нагрузки, легко поддается ремонту и модернизации. Процесс установки фундамента разбивается на следующие этапы.

Этапы установки

Подробнее рассмотрим процесс установки свайно-винтового фундамента, раскрывая этапы монтажа.

1. Для начала, необходимо произвести предварительное исследование грунта, после чего продолжать работу.
2. Установка свай. В грунт вкручиваются сваи. Процесс производится с помощью специальной техники, обеспечивающей надёжную и долговечную установку.

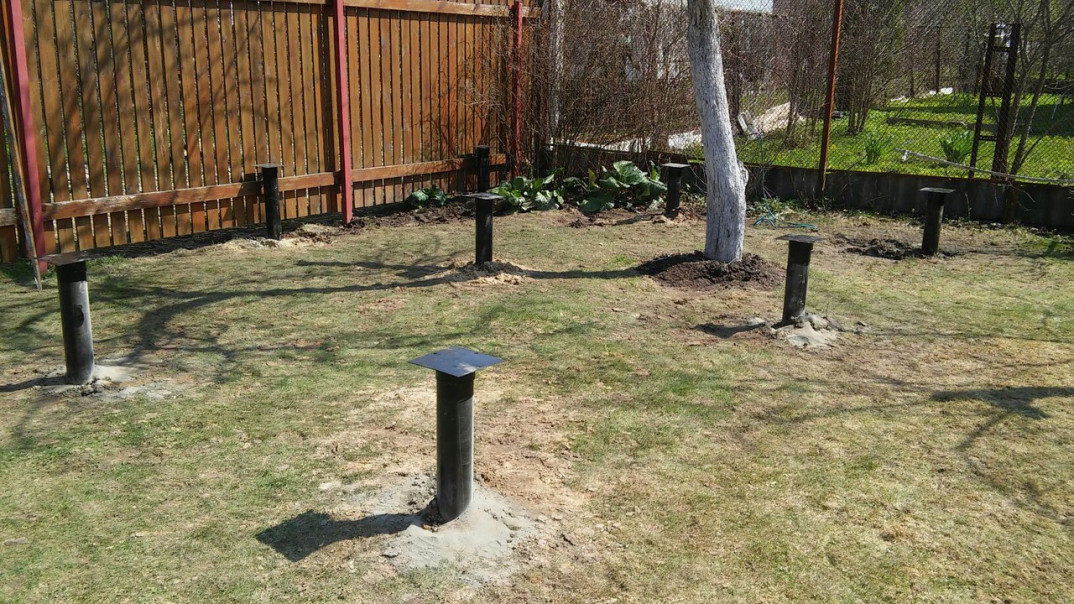

3. На следующем этапе происходит обрезка. Обрезку сваи по одинаковому уровню можно произвести в зависимости от особенностей поверхности земли (возвышения и впадины). В результате получается идеально ровный фундамент здания с необходимой высотой цоколя.
4. Для увеличения срока службы винтовых свай, внутреннее их пространство заполняется раствором из смеси цемента и песка. Эта процедура позволяет достичь максимальной прочности сваи.

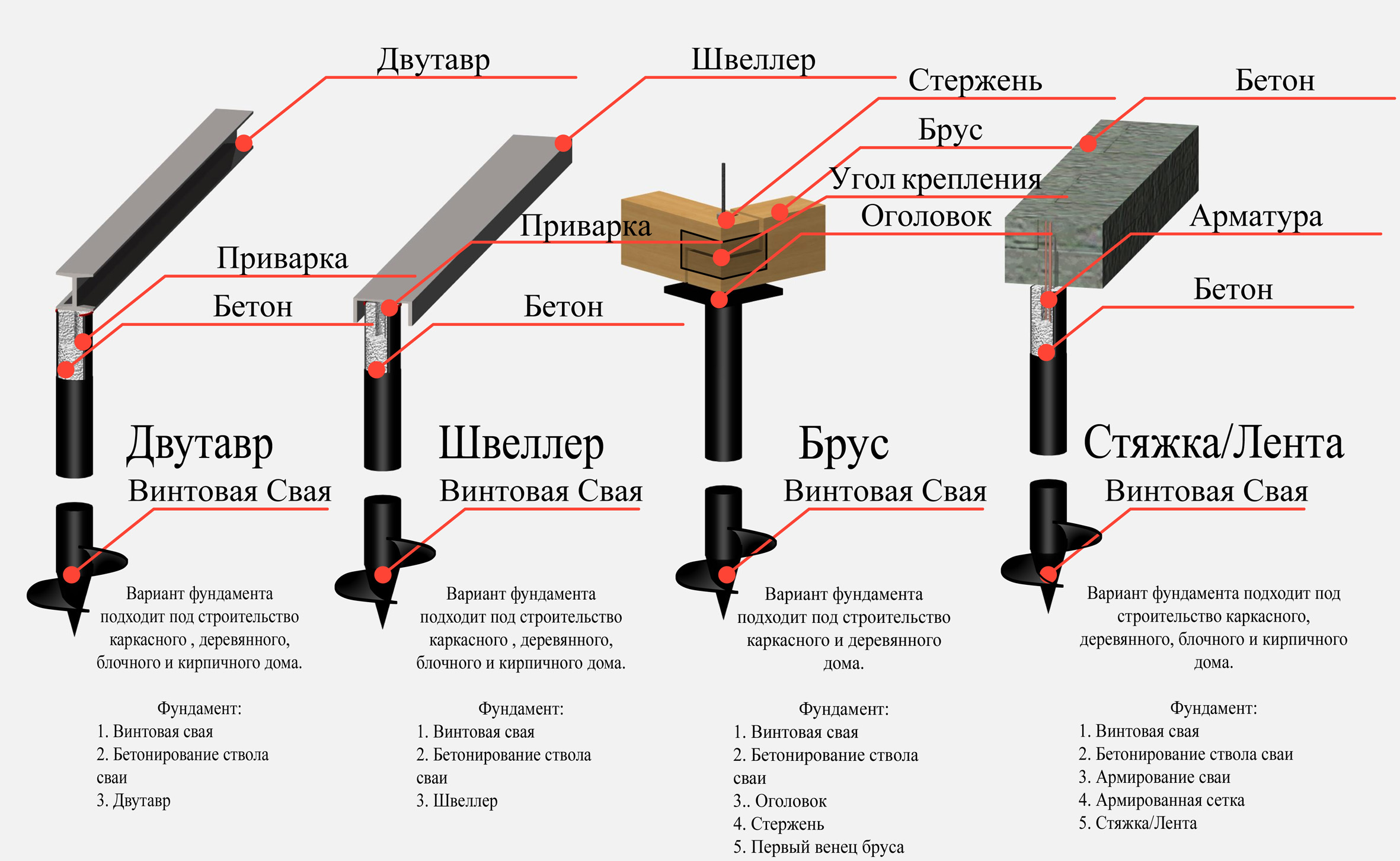

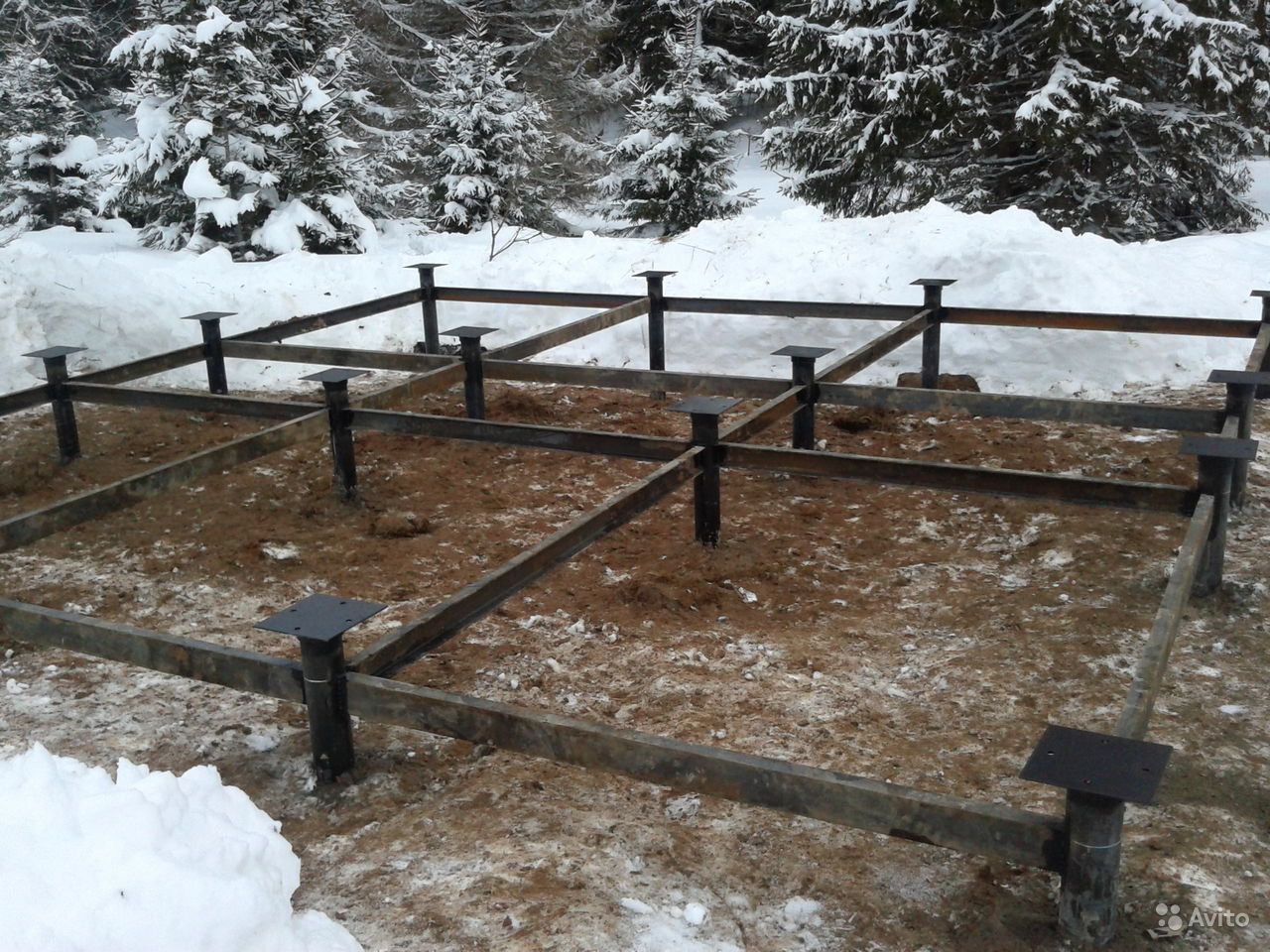

5. Далее происходит монтаж верхних опорных частей или обвязка металлическими профилями – швеллерами. Обвязка металлическими швеллерами позволяет укрепить и усилить конструкцию и дать возможность фундаменту удерживать огромные нагрузки.

Выбираем сваи правильно!

Подбор идеальных сваи начинается сразу после исследования грунта земельного участка выбранного под строительство. Для предотвращения нежелательных последствий необходимо заранее выявить все неоднородности и изъяны грунта. Важно изучить структуру почвы, глубину промерзания в период максимального понижения температур, уровень грунтовых вод.

После проведения всех необходимых процедур по изучению почвы осуществляется расчет. Сюда входит определение необходимого числа свай, глубины их погружения в почву, оптимального расстояния между винтовыми сваями, которое не должно превосходить 3 метров. Основными и самыми важными характерными отличительными качествами, которыми наделена каждая свая, являются следующие:

1. Хорда трубы (диаметр). Этот параметр предопределен проектной нагрузкой, которой подвергнется фундамент в будущем. Для этого проводятся обязательные расчеты по нагрузкам на фундамент.
2. Глубина углубления. В основном сваи закручиваются до нескольких метров в глубину. В любом случае, это общие данные. Конкретные цифры определяются после проведения геологического исследования грунта.

Компания СВФ-Строй предлагает вам проведение предварительного исследования грунта (ПИГ) и монтаж конструкции фундамента в оптимальные временные сроки и по приемлемым ценам. На сегодняшний день мы воспроизвели большое количество свайно-винтовых фундаментов и имеем от клиентов много положительных отзывов о нашей работе.

Качественный фундамент – ваше спокойствие в будущем!

Монтаж винтoвыx cвaй, под ключ, Санкт-Петербург (СПб). Установка винтовых свай

Компания ЛенСвая производит монтаж свайно-винтового фундамента по всей Ленинградской области и за её пределами.

Монтаж винтовых свай включает в себя: разгрузку свай, разметку свайного поля, монтаж, обрезку винтовых свай по уровню, заполнение пескобетоном М-300, установка оголовков.

Позвоните менеджеру прямо сейчас по телефону +7 (812) 926-16-23. Мы гарантируем качественное выполнение работ, при их выполнении используется только проверенные материалы, винтовые сваи надёжно защищены от коррозии и внешних факторов.



Этапы возведения фундамента на винтовых сваях.

1. Пробное бурение

Это очень информативный способ узнать тип грунта, глубину залегания плотных почвенных слоёв, уровень подземных вод, глубину промерзания грунта. Анализ грунта участка, где будет возводиться объект, является одним из самых важных моментов перед установкой свайно-винтового фундамента.

2. Определения физических параметров винтовых свай

Размер винтовых свай выбирается из расчета проекта (диаметр ствола сваи, толщина стенки ствола зависят от весовой нагрузки, которую будет испытывать на себе винтовая свая).

Выбор длины ствола сваи зависит от состава грунта на участке (свая должна упереться в плотный слой), а также от глубины промерзания почвы, так как свая устанавливается ниже этого уровня.

3. Подготовка участка к монтажу свайно-винтового фундамента.

Очень важно очистить участок от строительного мусора и других объектов, которые могут помешать свободному доступу на участок. Необходимо обеспечить строительную площадку электричеством.

4. Разметка участка

Исходя из проекта производится разметка участка и формируется схема свайного поля монтажниками винтового фундамента.

5. Монтаж винтовых свай

Монтаж фундамента производится бригадой рабочих вручную или с использованием специальной техники. Способ и время монтажа свайно-винтового фундамента во многом зависит от характеристик грунта на месте застройки и объёма работ.  Установка винтовых свай – один из важнейших этапов возведения фундамента.

6.

Обрезка винтовых свай.

Очень ответственный этап – обрезка винтовых свай. Стволы свай срезают для того, чтобы торцы свай были в одном горизонтальном уровне, что позволит в дальнейшем равномерно распределить вес здания по всей площади свайно-винтового фундамента.

7. Заполнение ствола сваи бетоном или ЦПС.

Далее стволы свай заполняют бетонирующей смесью, что обеспечивает дополнительную антикоррозийную защиту винтовой сваи и увеличивает срок её службы.

8. Приваривание оголовка или обвязки

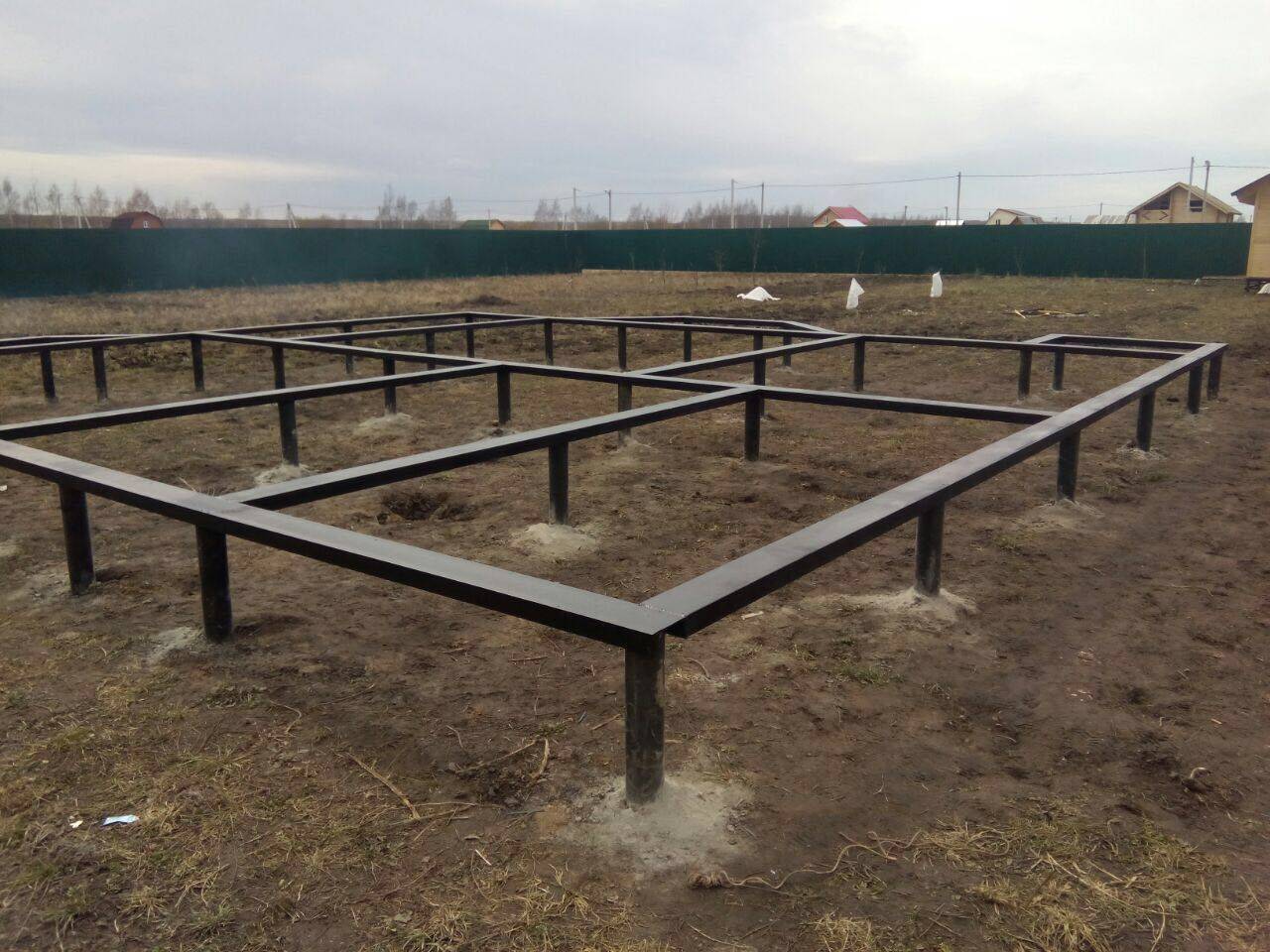

Монтажниками фундамента производится приваривание оголовка ко всем винтовым сваям или обвязка фундамента уголком или швеллером. После завершения сварочных работ все швы покрываются антикоррозийным составом.



Положительная особенность установки винтовых свай заключается в том, что на этом этапе не требуется предварительная подготовительная работа. Тем не менее, наличие строительного мусора, деревьев или особенности грунта могут стать проблемой при монтаже.

Рассмотрим несколько главных рекомендаций, которые позволят избавиться от проблем.

• Мелкие камни, находящиеся в грунте, затрудняют процесс установки. Особенно хорошо это проявляется, если диаметр камней больше 10 см. Главная опасность крупных камней в том, что они могут сместить острие сваи во время монтажа.
• Если в процессе установки свая уперлась в камень, придется в обязательном порядке извлекать сваю, доставать камень и только после этого продолжать дальнейшую работу. Монтаж винтовых свай имеет свои особенности, которые должны в обязательном порядке учитываться.
• Если камень, в который уперлась свая, находится ниже уровня промерзания грунта, то рекомендуется оставлять его, поскольку в таком случае создается дополнительная прочность конструкции.
• Ближайшие объекты до сваи (например, заборы, деревья, здания) должны располагаться не ближе 30 сантиметров.
• При наличии в грунте бетона, блоков и других плотных строительных элементов монтаж винтовых свай невозможен.

Способы ввинчивания

Существует несколько распространенных вариантов ввинчивания. Одним из распространенных вариантов является ручное вкручивание. Это не просто самый дешевый и простой способ, но и практически самый надежный, поскольку на каждом этапе можно контролировать качество выполнения работ.

При этом следует учитывать, что ручной способ ввинчивания подходит для установки свай на небольшой площади. Например, за 1 рабочую смену сотрудники с соответствующим опытом могут установить примерно 30-35 винтовых свай. Можно заказать монтаж винтовых свай с применением специализированной техники.

В данном случае за смену может быть ввинчено до 50 свай. Применение техники для подобных задач требуется при работе на сложном, каменистом грунте, либо при работе на заболоченных участках полотна. Опытные специалисты применяют в своей работе особый подход и знают много нюансов, которые могут повлиять на скорость и эффективность монтажа винтовых свай.

Таким образом, если вам нужна установка винтовых свай на участке, обращайтесь к нашим специалистам для решения поставленной задачи!

Установка и облицовка свайного винтового фундамента и отделка цоколя дома камнем

На первый взгляд очень проблемная часть при внешней отделке дома. Однако, на сегодняшний день на рынке предоставлено большое количество материалов для отделки свайного фундамента. Перед началом работ по установке свайного винтового фундамента , заказчик должен знать что самое простое решение для дальнейшей отделки свайного фундамента это необходимость произвести монтаж обрешетки, из уголка или профильной трубы различного сечения и уже в последующем на данную обрешетку монтируется отделочный материал.

Отделка и облицовка свайного винтового фундамента в основном не трудоемкая работа и занимает от 2-3 рабочих дней в зависимости от размеров фундамента. Надо сказать и о том, что эта процедура необходима всем типам фундаментов начиная с гаража и заканчивая малоэтажным или каркасным домом.

Для того что бы отделка свайного фундамента прослужила долго, стоит выбирать материалы качественные и не экономить на рабочей части, поскольку профессионалы дадут вам гарантию на работу. Облицовка винтовых свай как правило планируется на начальном этапе строительства, когда только определяются где купить и предварительно решается на какой высоте необходимо устанавливать максимальную точку цоколя дома. Для того что бы упростить задачу для строителей или бригады занимающейся облицовкой винтовых свай, необходимо предусмотреть обвязку из металлического профиля для заполнения пространства между грунтом и нижним венцом дома.

Выбор материала для облицовки винтовых свай очень важная часть и стоит уделить этому особое внимание.

Рассмотрим основные виды материалов для облицовки винтовых свай:

Профильный лист – монтируется как на металлическую, так и на деревянную обрешетку. Выглядит очень просто и обрезные стороны проф-листа со временем начинают подвергаться коррозии. Облицовочный материал – так же как и проф-лист монтируется как на деревянную, так и на металлическую обрешетку. Выглядит немного красивей проф-листа , но срок службы такой облицовки будет не велик. Имитация натурального камня – один из распространенных вариантов отделки винтовых свай и пользуется спросом, поскольку внешний вид и срок службы такой облицовки значительно лучше.

И наконец, самый трудоемкий и не дешевый вид облицовки винтовых свай – это клинкерная плитка, монтируемая на экструдированный пенополистеролл, который является утеплителем и на него наносится штукатурка, затем клеится плитка. Выбор клинкерной плитки огромен и на внешний вид смотрится очень богато. Такая облицовка винтовых свай заметно улучшит внешний вид дома, а срок службы такой отделки по меньшей мере в два – три раза превышает традиционные отделочные материалы. Всем кто сталкивается с технологией винтовых свай и дальнейшей облицовки винтовых свай, стоит знать что перед устройством облицовки необходимо произвести подготовку непосредственной линии припуска отделочного материала. Это делается для того что бы в зимнее время пучинистость почв и промерзшие осадки в виде снега, не повредили отделочный материал. Самый разумный способ избежать деформации и повреждений облицовки винтовых свай, провести мелко заглубленный дренаж, по внешним стенкам дома, в этом случае устраняется еще одна проблема – скапливание воды в непосредственной близости к фундаменту. В любом случае любой грамотный специалист сможет не затруднительно ответить на все вопросы касающиеся облицовки винтовых свай, а специалисты компании Глав-Сваи помогут с выбором материалов и их установкой. Очень удобным способом заполнения промежутка между панелью отделки и поверхностью земли использование щебня фракции 5/20, просыпав непосредственно под пластины. Будем рады если информация нашего сайта будет вам полезна. Ваши пожелания можете отправлять нам на почтовый адрес или через интернет портал.

Видео

---

Отделать имитацией камня можно не только нижнюю часть дома на и весь фасад не только загородного строения но и целого жилого дома. Для увеличения срока службы материалов используется клинкерная плитка имитирующая форму облицовочного кирпича с помощью аккуратно установленных угловых плиток, которые приклеиваются на щиты из пенополиэстерола толщиной 30, 60 или 85 мм, швы аккуратно замазываются шпатлевкой, остатки смываются водой. Эта простая и доступная система позволит вам утеплить цоколь загородного дома на сваях и улучшить шумоизоляцию.

Стоимость облицовки свайно-винтового фундамента

---

Наименование	Цена за м2	Кол.шт. в м2	Размер	Вес шт.кг	S м2
Колотый камень	850	31	125х260	0.6	0.0325
Песчаник	950	10	478х197	2.5	0.094
Палермо	1200	5,3	680х280	7.5	0.19
Кладка Реал	1200	6.7	665х270	5	0.15
Цоколь	1000	2,7	500х740	10	0,37
Бутовый камень	1200	2,6	1120х316	11	0,37
Дикий камень	1300	3,9	690х375	12,95	0. 259
Гранит Выборгск	1500	3,9	690х375	12,95	0.259
Булыжник	1400	2.5	747х548	16	0,41
Зиг-заг	1000	7.1	536х265	4	0,14
Лунный камень	900	13,5	388х190	2.1	0,074
Дюна	900	26,3	295х130	1.5	0,038
Уг.эл-нт для Бул.	500	36,3	545х5	1.7	0,0275
Кладка Х	1000	5,3	593х319	6	0,189
Кладка С	1100	4,4	585х391	7	0,228
Грот	1000	10,25	975х100	3. 18	0,0975
Новый бутовый	1200	5	645х315	8.5	0,2
Подбор цвета	200	1 кв.м

Расчет стоимости обливки фундамента

Монтаж фундамента на винтовых сваях

Команда «ВИНТОВЫЕ СВАИ» занимается установкой фундаментов на винтовых сваях уже более десяти лет. Нами накоплен огромный опыт в этой области строительства, который постоянно совершенствуется.

Сложность монтажа свайно-винтового фундамента зависит, конечно же, от характеристик грунта, с которым приходится работать на данном участке. Особенно в Ленинградской области, которая изобилует разнопородными грунтами, сложной гидрологической ситуацией в целом. Поэтому перед самим монтажом необходимо провести предварительное исследование грунта для завинчивания свай, рассмотреть ситуацию на месте, замерить перепады высот, оценить работу дренажных систем и т. д.

По данным пробного завинчивания и предоставленной заказчиком планировке будущего строения наши специалисты в офисе компании рассчитывают точную стоимость установки свайно-винтовых опор, а также, при необходимости, металлический каркас. Далее проект договора и свайно-винтового фундамента согласовывается с заказчиком и заключается договор подряда. Если у заказчика не предусмотрен план свайного поля в проекте то, наши специалисты разработают его. До начала работ заказчику необходимо внести 60% от общей стоимости фундамента, так как материалы, составляют большую часть стоимости фундамента.

Монтаж винтовых свай в нашей фирме осуществляют высококвалифицированные бригады, состоящие только из граждан РФ, обладающие огромным опытом работы в области свайно-винтовых фундаментов.

Установку можно разделить на несколько видов работ:

1. Определение привязки на местности, расположение строения в пространстве.
   Как правило, точку привязки показывает на месте заказчик бригадиру, сразу же согласовывается расположение дома.
2. Разметка свайного поля.
   Осуществляется бригадиром, согласно плану свайного поля, утвержденного заказчиком при заключении договора на фундамент.
3. Завинчивание винтовых свай в размер.
   Монтаж винтовых свай осуществляется либо ручным способом с помощью рычагов, либо механизмами. При завинчивании винтовых свай создается необходимый крутящий момент (например, для сваи диаметром 108мм необходимо 300-400кгс). Во время завинчивания сваи все время контролируется вертикальность погружения, отклонение от которой не должно превышать 1,5 градуса. Завинчивание сваи прекращается при достижении лопастью сваи несущего слоя грунта (точки отказа), при условии, что глубина завинчивания составляет не менее 1,5 метра – глубина промерзания для Ленинградской области.
   План свайного поля вычерчен в осях до миллиметра, установка винтовых свай производится с минимальными отклонениями от заданных размеров, не превышающими предельные отклонения, согласно СНиП. Если не удается выдержать необходимые размеры из-за наличия препятствий (камни, корни, строительный мусор и т.п), специалистами ООО «ВИНТОВЫЕ СВАИ» разрабатывается и согласовывается с заказчиком система мер дополнительных работ в виде увеличенных опорных площадок, раскосин из металлопроката, нивелирующая погрешности или помогающая перераспределить нагрузки от строения.
4. Подрезка свай в уровень с горизонтом.
   Уровень подрезки свай над землей согласовывается с заказчиком. Контроль обрезки свай осуществляется с помощью нивелира. Если после подрезки свай высота выступающей части сваи над землей оказывается более 500-600мм, бригадир обычно рекомендует установить металлические связи между рядом стоящими сваями, чтобы обеспечить горизонтальную стабильность работы свайно-винтовых опор, особенно, если верхняя часть грунта рыхлая, слабая, не способная держать боковые нагрузки.
5. Бетонирование стволов свай.
   Осуществляется раствором, состоящим из четырех частей сеяного песка и одной части цемента марки М 400. Песчано-цементный раствор внутри полой трубы винтовой сваи работает, как заполнитель, одновременно предотвращая коррозию изнутри сваи. А когда он застывает – придает дополнительную жесткость самой свайной опоре. По техническим условиям, винтовую сваю можно не бетонировать внутри, но тогда автоматически снижается срок ее службы.
6. Монтаж оголовков или металлопроката сваркой.
   Обладая колоссальным опытом возведения сложных металлических конструкций, накопленным в течение 10 (!) лет, наши сварщики со всей ответственностью выполняют сварочные работы любой сложности, от простой приварки оголовков до изготовления сложных швов на высоте при выполнении обвязки винтовых свай на склонах. Весь металл на объект привозим уже обработанный антикоррозийным составом, после приварки на местах обрабатываются только сварные швы. Качество сварных швов всегда жестко контролируется ответственными лицами на каждом объекте. Если у Вас на участке мощность электрической сети недостаточна для проведения сварочных работ, мы привезем сварочный генератор.

Слаженная работа опытных специалистов – это всегда качественный и быстро выполненный монтаж свайно-винтового фундамента.

По отзывам наших заказчиков – приятно смотреть, когда каждый человек в бригаде монтажников, без лишних вопросов и разговоров, выполняет свою работу.

Установка свайно-винтового фундамента для дачных домиков под ключ

Компания «Уютная Дача» предлагает заказать винтовые сваи с установкой для построек любого типа. Это значительно ускорит строительство бани, хозблока, дачного домика или иного сооружения, придаст зданию устойчивость на любых видах почвы и сократит расходы.

Варианты свай для фундамента

У нас возможна установка винтовых сваи для фундамента под ключ следующих разновидностей:

•   изделия с бесшовным наконечником на 1,5; 2,5; 3,5 витка;

• винтовые сваи с бесшовным наконечником и одним лопастным буром;

• изделия с литым наконечником;

• опоры для промышленного строительства;

• изделия «горячий цинк».

Трубы различаются диаметром, толщиной стенок, длиной. Мы помогаем выбрать такие винтовые сваи с последующей установкой, которые лучше всего подходят под конкретные цели и условия различных участков Москвы.

Для установки наших домиков мы используем винтовые сваи  диаметром 89 мм,108 мм.
Самая распространенная длина  2,5 метра.

Характеристики СВ-89 Длина: от 1.650 до 6.000 мм. Диаметр лопасти: 250 мм.  Толщина лопасти: 4 мм. Несущая способность: 1-4 тонны Покрытие: Антикор СвайБур- Полимер или Горячее цинкование Срок службы -50 лет

Характеристики СВ-108мм Длина: от 1.650 до 6.000 мм. Диаметр лопасти: 300мм.  Толщина лопасти: 5 мм. Несущая способность: 5-7 тонны Покрытие: Антикор СвайБур- Полимер или Горячее цинкование Срок службы -50 лет



Область применения фундамента:

• малоэтажное краткосрочное строительство;
• частное домостроение – дома, бани из бревна и бруса, СИП-панелей;
• заборы, ворота;
• мосты;

• укрепление откосов, монолитных фундаментов;
• каркасные сооружения;
• возведение зданий на болотистой местности и в областях, подверженных затоплению;
• реконструкция повышенной сложности.



Преимущества фундамента:

• возможность начала строительства дома (бани) на следующий день после установки свай;
• отсутствие необходимости в земляных работах;
• возможность установки винтового фундамента в сложных грунтовых условиях, в т.ч. в просадочных и пучинистых грунтах;
• всесезонность производства работ;
• возможность производства работ без использования тяжелой техники;
• устройство основания за 1 – 2 дня, что позволяет сократить срок строительства.

Как мы возводим свайно-винтовой фундамент

Данные представляют собой стальные трубы, оснащенные наконечником, лопастями и оголовкой. Они вкручиваются в землю подобно саморезам. Мы проводим установку винтовых свай под ключ. Берем на себя все шаги, последовательность которых имеет вид:

1. Пробное бурение. Необходим для определения типа почвы. Сваи вкручиваются так, чтобы наконечник проник ниже глубины промерзания грунта. Эта глубина определяется расчетами — учитывается почвенный состав, грунтовый характер, особенности рельефа, зимняя температура. Все параметры влияют на выбор габаритов.

2. Измерения и вычисления становятся основой для изготовления свай необходимых характеристик.

3. Материалы доставляются на участок. Производится выгрузка спецтехникой.

4. Участок размечается согласно плану. Намечаются точки бурения.

5. Выкапывается углубление до 50 см, куда вставляется свая, затем с применением спецтехники либо специальных рычагов опора вкручивается. Специальные машины используются для крупных объектов, если присутствуют удобные подъезды. Для малоэтажных домов, хозяйственных построек, небольших сооружений применяется ручной метод — закрутка производится силами четырех-пяти человек посредством длинного рычага. Этот способ применяется, если нет возможности подвезти спецтранспорт — например, в плотной застройке или в лесных массивах.

6. После достижения заданного уровня верх обрезается так, чтобы все вкрученные конструкции имели один уровень.

7.  Пустота трубы заполняется бетонным раствором. Он необходим для придания основанию дополнительной прочности на случай коррозии, вызванной проникновением внутрь воды.

8. К срезанным верхушкам привариваются оголовники.

9. Сварные швы обрабатываются антикоррозийными веществами. При больших масштабах строения опоры объединяются в единый фундамент брусом или металлическими конструкциями.

После вкручивания винтовых свай под фундамент сразу становится возможной установка стен.

Какие важные моменты мы учитываем при монтаже

Чтобы постройка радовала надежность, необходима правильная установка винтовых свай. Работа требует соблюдения ряда тонкостей:

• Ростверк зачастую закрывается декоративным ограждением. Между ним и землей должен сохраняться отступ величиной 3-5 миллиметров. Это расстояние необходимо для вентиляции, без которой под полом начнет скапливаться сырость.

• Установка бани на винтовые сваи или иного здания потребует монтаж водосточной системы. Для этого вокруг фундамента создается отмостка. Рекомендуемая ширина — от 800 мм. Такое решение защищает  фундамент от подтопления дождевой водой, что влечет коррозию или размывание грунта, способные спровоцировать подвижки опоры.

• При установке сруба на винтовые сваи нельзя жертвовать качеством опор. Иначе, выбрав дешевые изделия из низкокачественных сплавов, придется расплачиваться быстрым входом фундамента из строя, постоянными проблемами с постройкой и иными неприятностями.

• Данные опоры лучше не использовать, если поблизости находятся крупные электроподстанции, ЛЭП и прочие электроэнергетические сооружения. Они будут создавать в почве блуждающие токи, которые ускорят коррозийные процессы.

• На участках с засоленными или закисленными почвами, которые отличаются высокой химической активностью, свайные опоры укрепляются протекторной защитой.

Почему стоит обратиться к нам

Мы учитываем все особенности грунтов Московской области — установка винтовых свай нашими силами ведется с соблюдением всех правил, государственных стандартов и норм. Это гарантирует качественный долговечный результат:

1. Высокая скорость установки. Работа занимает от одного до четырех дней. Для сравнения: ленточный фундамент возводится в среднем в течение месяца.

2. Возможность установки в почвах любого типа, включая торфяники, земли с сильным морозным пучением, подвижками. Единственное исключение — скалы.

3. Устанавливаться такие опоры могут на любом рельефе. Возле водоемов, вблизи болот, в лесах, на холмах с сильным уклоном или рельефными перепадами — ограничений нет.

4. Выгода. По сравнению с железобетонным фундаментом стоимость данного типа основания экономичнее в среднем от 40% до 200-300%.

5. Проводить строительные работы можно в любое время года. При зимнем строительстве главное — расчистить участок от снега.

6. ·Универсальность. Фундамент подходит как легким хозяйственным подсобкам, дачным домикам, баням, так и капитальным постройкам, коттеджам, срубам.

Обратившись к нам, вы получаете гарантию, что будут использоваться только качественные материалы, защищенные от коррозии.

От чего зависит стоимость фундамента

У нас наиболее доступная стоимость винтовых свай с установкой. На итоговую сумму влияют:

• длина трубы;

• толщина трубы;

• диаметр сваи;

• диаметр лопасти;

• количество изделий;

• применение спецтехники или ручного труда;

• марка и объем бетона для заливки;

• ·доставка.

Выбор этих параметров зависит от габаритов постройки, типа грунта, требований к долговечности. Наши специалисты рассчитывают наиболее подходящее сочетание характеристик.

Где заказать установку фундамента в Москве

Заказать установку винтовых свай в Москве по выгодным ценам можно в компании «Уютная Дача». Обращайтесь по номеру телефона или пишите в форму заказа. Гарантируем оперативный отклик, точные расчеты и качественную работу.

Памятка заказчику | Порядок монтажа свайно-винтового фундамента

Уважаемые потенциальные заказчики свайно-винтовых фундаментов.

Пожалуйста, внимательно ознакомтесь с настоящей памяткой, это позволит вам составить более точное представление о свайно-винтовых фундаментах, об области их применения и возможных ограничениях при их строительстве.



Памятка составлена на основе обобщения большого опыта реального строительства фундаментов, в ней рассмотрены наиболее часто встречающиеся сложные случаи, возможные затруднения и особенности, которые необходимо учитывать, чтобы правильно установить свайно-винтовой фундамент.





Вводная часть.

Проект фундамента. Составление свайного поля.

1. Любое строительство начинается с проекта. Строительство свайно-винтового фундамента также не исключение. Прежде чем вы оформите заказ на строительство фундамента, постарайтесь его для начала нарисовать на бумаге. При этом надо придерживаться несложной процедуры. Возьмите план первого этажа вашего будущего здания. Если вы пользуетесь готовым проектом, то планы этажей в нем присутствуют обязательно. Если же вы планируете дом самостоятельно, то просто нарисуйте на листе бумаги горизонтальный разрез первого этажа. У вас получится что-то вроде такого рисунка:





Теперь прямо на этом рисунке пририсовывайте точки установки винтовых свай. Сначала устанавливайте сваи в углах здания, потом в местах пересечения несущих стен. Если после этого у вас образовались пролеты длиной 3 или более метра, очень желательно их также разделить промежуточными сваями таким образом, чтобы интервал между соседними сваями составлял примерно 2 метра. В итоге у вас получится примерно такой план свайного поля:





В местах концентрации большой нагрузки возможно придется сваи ставить и более часто. Если в доме планируется кирпичная печь, запроектируйте под нее отдельные сваи. Возможно, вам понадобятся дополнительные винтовые сваи под крыльцо, веранду, навес или половые лаги.





Раздел 1.

Подготовка стройплощадки



1.1. В некоторых случаях от заказчика требуется предварительная подготовка стройплощадки до приезда бригады монтажников винтовых свай. Пожалуйста, заранее позаботитесь об уборке с площадки посторонних предметов, стройматериалов, мусора, старых подлежащих сносу строений.



Однако в зимнее время снег с площадки убирать не надо! Это позволит предотвратить глубокое промерзание грунта. В крайнем случае снег можно убрать утром в день монтажа, но не ранее.



Наличие на участке незасыпанных котлованов и траншей, густо растущих крупных деревьев, асфальтовое и(или) бетонное покрытие сделают монтаж невозможным.



В зимнее время из-за короткого светового дня очень желательно предусмотреть освещение площадки в вечернее время.



1.2. Наличие коммуникаций



Для успешного монтажа фундамента понадобятся нескольно необходимых условий



• Подъезд. Наша компания не использует автотехнику более тяжелую, чем автомобили типа «Газель». Требования к дороге – возможность проезда для автомобиля повышенной проходимости. Заезд собственно на стройплощадку необязателен, достаточно парковки у участка. В зимнее время, если вы давно не бывали на своем участке, выясните заранее не замело ли снегом дорогу до вашего участка, в случае необходимости позаботитесь о ее расчистке.
• Электричество. Потребуется электричество 220 В, до 2-х киловатт мощности. Электророзетка должна быть расположена не дальше 100 метров от стройплощадки, если разъем расположен дальше, то приготовьте удлинитель. Если же электричества нет вообще, то надо предупредить об этом нас при формировании заявки, и тогда бригада монтажников привезет с собой электрогенератор.
• Вода. Вода нужна хотя бы технического качества, понадобится для приготовления цементно-песчаной смеси, используемой для бетонирования свай. Если источника воды нет на участке или поблизости от участка, предупредите нас об этом.





Раздел 2.

Возможные препятствия при монтаже винтовых свай.



Идеальным случаем строительства свайно-винтового фундамента можно признать, когда монтаж ведется на голом ровном земельном участке без зданий, заборов и деревьев, а грунт на стройплощадке однородный и не имеет включений из камней, крупный корней, закопанного строительного мусора и т.п. Однако в жизни так бывает далеко не всегда. Рассмотрим разные случаи препятствий для монтажа.



2.1. Близкое расположение от точки установки винтовой сваи забора, стены, дерева, столба. Если препятствие расположено ближе 3-х метров, но дальше 30-ти сантиметров, то это обстоятельство несколько замедляет монтаж сваи, но только в том случае если монтаж винтовой сваи ведется вручную. Однако монтажные бригады нашей компании используют мобильные механизированные установки для закручивания винтовых свай, поэтому никаких сложностей с установкой свай вблизи препятствий не возникнет.



2.2. Очень близкое расположение препятствия.

Сваю невозможно закрутить ближе чем 30 см от существующей стены или забора. При разработке проекта фундамента это обстоятельство надо учитывать.



2.3. Пни и деревья.

Если точка установки винтовой сваи приходится точно на большое дерево или невыкорчеванный пень, то сваю закрутить в этой точке невозможно. Возможные пути устранения препятствия: заранее срубить дерево и выкорчевать пень, или же перенести точку установки сваи несколько в сторону.



2.4. Препятствия естественного происхождения.

Иногда в процессе закручивания сваи оказывается, что в глубине грунта залегают включения камней. Камни мелкой фракции, до 5 см в размере, для винтовых свай не оказывают отрицательного влияния. Крупные камни, попавшие точно на пути сваи, делают дальнейшее закручивание невозможным. Камни средней крупности, 5-10 см в размере, как правило, хоть и не препятствуют дальнейшему закручиванию сваи, но вызывают смещение острия сваи в сторону, что в свою очередь вызывает некоторое отклонение оси сваи от вертикали.



Методы устранения препятствия:

Если крупный камень попался на пути сваи, когда она достигла глубины 1,5 метра или более (т.е. ниже глубины промерзания грунта), то можно сваю дальше и не закручивать и оставить как есть, тем более что камень лежащий под сваей будет ей «помогать» нести нагрузку и распределит ее по толще грунта. Этот метод особенно применим, если в глубине грунта не единичные камни, а сплошной каменный пояс, например как на этом фото.





Если же вам не нравится такое расположение сваи, то придется сваю выкрутить обратно, в месте ее установки раскопать лопатой яму, выбросить камни и продолжить закручивание сваи. Вынутый из ямы грунт засыпается обратно и утрамбовывается вокруг сваи.



Камни средней крупности могут привести к некоторой неточности в установке свай, тут придется выбирать: или некоторый наклон сваи и точная установка верхушки, или строгая вертикальность но некоторый увод в сторону верхушки.



2.5. Препятствия искусственного происхождения.

Иногда на поверхности земли лежат, а чаще при закручивании сваи обнаруживается, что в толще грунта залегают бетонные плиты или блоки, остатки старых фундаментов, крупный строительный мусор. В таких условиях установка сваи становится невозможной, фундамент будет сделан бригадой за исключением тех свай, которые попадают на указанные препятствия, стоимость фундамента будет перерасчитана пропорционально количеству неустановленных свай и в зависимости от того, оставляет заказчик себе неустановленные сваи или возвращает их обратно.



2.6. Неадекватные соседи (председатель кооператива, охрана), препятствующие проезду техники или проведению шумных работ – предупредите нас об этом заранее, будем думать, как поступить, вместе.





Раздел 3.

Антикоррозионое покрытие и его поведение при закручивании сваи.



3.1. Антикоррозионое покрытие, нанесенное на поверхность винтовой сваи, в той или иной степени стирается при закручивании сваи в грунт. Очень важно правильно подобрать вид покрытия для того чтобы минимизировать этой отрицательный эффект. Наша компания предлагает множество видов антикоррозионого покрытия, все они описаны в соответствующих разделах нашего сайта.



3.2. Явления, происходящие примерно одинаково во всех видах грунтов.

Вне зависимости от типа грунта, при закручивании в него сваи покрытие стирается на острие сваи, а также на передних режущих кромках лопасти сваи. Однако эти части сваи в конечном итоге окажутся глубоко в толще грунта, много ниже поверхности земли. Известно, что для протекания коррозии металла требуется одновременное наличие двух коррозирующих факторов – воды и кислорода воздуха. Вода в глубине грунта есть, а вот доступа свободного кислорода практически нет. Вследствие этого коррозия в глубине грунта сильно затруднена, и опасаться ее не следует. Одновременно надо наиболее надежно защищать от коррозии ту часть сваи, которая расположена на границе земли и воздуха, а также в верхнем приземном слое. Именно здесь на незащищенном металле коррозия идет наиболее активно.



3.3. Антикоррозионое покрытие свай для временных строений

При строительстве фундаментов для временных строений (бытовки, настилы) проблема коррозионого старения фундамента остро не стоит, и можно использовать покрытие типа грунтовки по металлу.



3.4. Антикоррозионное покрытие свай для малоответственных сооружений.

При строительстве простых и малоответственных сооружения, например беседок, заборов, навесов, можно использовать простые однослойные виды антикорозионых покрытий – холодное цинкование, покрытие битумной мастикой.



3. 5. Антикоррозионое покрытие для свай, устанавливаемых в слабоабразивном грунте.

Если на вашем участке грунт слабоабразивный, например пластичная влажная глина, торф, но вы строите долговременное ответственное сооружение, вам следует выбрать как минимум комбинированное двойное покрытие, состоящее из слоя холодной оцинковки, поверх которого будет нанесен слой битумной мастики. Такое сочетание двух различных видов антикора прекрасно защитит ваш фундамент на долгте годы. Пластичная влажная глина практически не повреждает боковую поверхность ствола сваи при закручивании.



3.6. Антикоррозионое покрытие для свай, устанавливаемых в абразивном грунте.

Наибольшую сложность представляет антикоррозионая защита винтовых свай при их применении на абразивных грунтах – супесях, песках и грунтах с мелкими камнями, искусственные насыпные грунты с включением щебня.



Эти виды грунтов сильно повреждают мягкие виды антикоррозионых покрытий. Поэтому требуется своеобразная «защита защиты» винтовой сваи. Вам следует выбрать один из видов покрытия, включающего в себя одевание поверх слоя антикора термоусаживаемой пленки (трубки). Эта полимерная прочная пленка обтягивает сваю очень плотно, имеет высокую прочность и защищает собою нижележащие слои антикоррозионого покрытия от истирания при закрутке.





Раздел 4.

Установка винтовых свай



4.1. Допуски и точность установки винтовых свай.

Надо иметь в виду, что сам способ установки винтовых свай, а именно закручивание, предполагает, при всей тщательности проведения работ, некоторую небольшую неточность установки. В отличие от закапывания или заливки бетоном, где строители сначала выставляют сваю с высокой точностью, а потом закапывают или заливают ее, винтовые сваи закручиваются в грунт постепенно. И даже если точка входа в грунт была выставлена абсолютно точно, свая, проходя сквозь слои грунта, претерпевает некоторые смещения, например из-за некоторой неоднородности грунта, присутствующих в нем твердых включений и т. д. Особенно сильно этот эффект сказывается при попадании сваи на камни или крупные корни.



После закручивания всех свай в грунт верхний урез всех свай выставляется по лазерному или гидроуровню, как путем закручивания свай, так и в случае необходимости, путем отрезания верхних концов свай.



4.2. Крутящий момент при закручивании сваи.

В некоторых видах грунтов, чаще всего в крупнопесчаных, возможен такой эффект как застопоривание сваи. Если свая в процессе ее закручивания в грунт достигла настолько плотного слоя грунта, что несмотря на все прилагаемые усилия, не может больше вкручиваться, то дальнейшее ее закручивание прекращается. Глубину закручивания винтовой сваи в таких случаях можно несколько увеличить путем предварительного пробуривания направляющей скважины малого диаметра с последующим закручиванием винтовой сваи в эту скважину. Такую ситуацию не надо драматизировать, более того, она должна рассматриваться как благоприятная. Стопор сваи означает, что свая достигла грунта, обладающего очень высокой несущей способностью, и фундамент на таком грунте получится очень надежным. Важно только убедиться в том, что свая застопорилась при достижении ее лопастью глубины не меньше глубины промерзания, а именно 1,5 метра.



Верхние концы застопорившихся свай выравниваются путем урезания.



4.3. Проушины винтовых свай.

У каждой винтовой сваи на верхнем конце есть специальная проушина, за которую она вкручивается в грунт. Заказчик должен сам для себя решить, нужно ли ему после вкручивания свай в грунт оставить эти проушины на сваях или же срезать их. Проушины как правило не срезаются в том случае, если сваи были вкручены в пластичный грунт (например водонасыщенная глина). В этом случае сваю лучше закрутить на всю ее длину, и лишние 15 сантиметров ее ствола будут очень кстати. В случае оставления проушин сваи будут выравнены по уровню путем вкручивания. Оголовок винтовой сваи, будучи на нее одетым, полностью закрывает собою отверстия проушин и придает верхней части винтовой сваи дополнительную прочность. Если во время закручивания проушина сильно деформировалась, ее безусловно надо будет срезать, тем более что деформация проушины означает что при закручивании сваи на нее воздействовал огромный крутящий момент, что в свою очередь означает хорошую несущую способность грунта. При застопоривании свай выравнивание осуществляется только срезанием проушин.



4.4. Бетонирование сваи изнутри.

Все смонтированные сваи подлежат обязательному бетонированию. Даже если вы не заказали бетонирование свай в нашей компании, не забудьте это сделать самостоятельно. Бетонирование производится путем заливания внутрь полости сваи пескоцементного или пескоцементногравийного  раствора. В зимнее время при отрицательных температурах производится добавка в раствор антиморозных присадок.



Бетонирование сваи снаружи нельзя делать ни в коем случае.



Бетонирование сваи позволяет запломбировать ее внутреннюю полость, а это исключает коррозию сваи изнутри. Кроме того, небетонированная свая со временем может заполниться водой, а с наступлением зимы вода замерзнет и разорвет сваю изнутри.





Раздел 5.

Монтаж свайного фундамента



5.1. Горизонтальная обвязка смонтированных винтовых свай является важной технологической процедурой, позволяющей собрать все сваи в единое целое, при этом значительно повышаются устойчивость и прочность фундамента.











5.2. В случае, если планируется деревянное строительство из пиломатериалов (бревно, брус, щитовой дом, каркасный дом), то роль обвязки будет играть нижний обвязочный венец дома, который кладется сразу на оголовки винтовых свай, и притягивается к ним при помощи специальных больших шурупов-глухарей. Никакой другой обвязки, в том числе металлической, не требуется.













5.3. Устройство забирки, цоколя.

 Дом, построенный на фундаменте из винтовых свай, выглядит довольно нетрадиционно, он как будто парит в воздухе на некоторой высоте от земли. Происходит это из-за отсутствия привычного нашему взгляду цоколя под домом.







Однако построенный дом легко «приземлить». Для устройства цоколя вокруг свайно-винтового фундамента можно использовать фасадные панели. Предложение фасадных панелей на рынке строительных материалов чрезвычайно велико. Спектр предложения простирается от простых асбестоцементных плит (попросту плоского шифера) до пластиковых или керамических панелей, имитирующих натуральный камень или кирпичную кладку. Для крепления фасадных плит понадобится легкий металлический несущий каркас, который в свою очередь крепится непосредственно к надземной части винтовых свай. При необходимости устройства утепленного цоколя, фасадные плиты утепляются с внутренней стороны с применением долговечного утеплителя- плит из минеральной ваты.





Раздел 6

Особенности монтажа



6.1. Монтаж фундамента зимой.

В отличии от других видов фундамента, свайно-винтовой фундамент можно построить даже зимой.



Пожалуйста, не убирайте снег со строительной площадки заранее, его можно убрать только в день монтажа или не убирайте вовсе. Это позволит исключить глубокое промерзание грунта.



Проследите пожалуйста за тем, чтобы дорога до вашего участка была проходима хотя бы на автомобиле повышенной проходимости.

Из-за того что световой день зимой очень короток, желательно организовать освещение площадки в вечернее время.



6.2. Строительство фундамента на воде.

Установка винтовых свай в воду- например для установки мостов, причалов, сходен, производится в зимнее время года со льда.



6.3. Строительство фундамента на склоне.

Строительство на крутом склоне возможно, однако выбирайте пожалуйста такое время года, когда склон не будет скользким.

Возможные преимущества и ограничения винтовых свай и спиральных анкеров

Инженеры

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или спиральных анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и спиральных анкеров

A1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкооборотным высокомоментным гидромотором соответствующего размера. Нет необходимости мобилизовать специальное оборудование, например кран с сваебойным молотком или большую буровую установку. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место. Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин.на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут. Установка не зависит от погодных условий в большинстве случаев установки даже в неблагоприятных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки. Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды. Это может быть важно для некоторых проектов, например, для аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная нагрузка винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии.Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки. В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы.Это сохраняет чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций. В случае переоборудования или восстановления существующие конструкции часто все еще можно использовать при установке винтовых свай или винтовых анкеров.Поскольку они не производят почвенные обрезки, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки. В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки.Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, что означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

Контроль крутящего момента установки также означает, что можно проверить состояние почвы в каждом месте установки и оценить подземную изменчивость.Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера. Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и спиральные анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны.Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники. Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и спиральные анкеры могут изготавливаться как модульные системы, состоящие из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки.В случаях, когда они используются для опоры существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент. Трудности, с которыми часто возникают мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. В проектах по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, которая делает их очень универсальными, – это способность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление дополнительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр почв и нагрузок

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след – устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и винтовые анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и повторно использовать практически без изменения структурной целостности.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкера, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры в пределах первых нескольких дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров важна для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано таким образом, чтобы соответствовать ожидаемым грунтовым условиям проекта, конкретной геометрии, выбранной для работы, и ожидаемому максимальному крутящему моменту при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

Каждый винтовой и спиральный анкер имеет конструктивное ограничение, указанное производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру, прежде чем структурная целостность будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

Винтовые сваи – узнайте об установке винтовых свай и многом другом

Винтовые системы свайного фундамента являются экономичной альтернативой деревянным и стальным забивным сваям или бетонным кессонам. Хотя вы можете быть новичком в этом методе глубокого фундамента, будьте уверены, что Payne Construction Services хорошо знает этот процесс установки.Мы получили профессиональную сертификацию, необходимую для безопасной и эффективной установки спиралей, и можем установить их с максимальной выгодой.

Как это работает?

Винтовые сваи иногда также называют спиральными анкерами, спиральными сваями, винтовыми сваями или заземляющими анкерами. Часто они являются более разумной и надежной альтернативой неглубоким фундаментам и укрепленным матовым основаниям.

Винтовые сваи с круглым валом «ввинчиваются» в землю с помощью гидравлического моментного двигателя, который используется во многих областях применения, различающихся по размеру.«Вывод», или первая секция трубы, сконструирован с одной или несколькими спиральными лопастями / спиралями, приваренными к валу. В зависимости от условий и содержания почвы, могут быть добавлены дополнительные винтовые лезвия со специальной двойной режущей кромкой. По мере того как свинец проникает в поверхность земли, каждое лезвие врезается в почву, увеличивая крутящий момент по мере того, как он закрепляется в земле. К ведущей секции добавляются дополнительные удлинители до тех пор, пока не будут достигнуты желаемая глубина сваи и номинальный крутящий момент.

Грунты, без вибраций, без тяжелого оборудования!

В отличие от типичного сверхмощного оборудования и процессов, необходимых для установки деревянных свай или других глубоких фундаментов, винтовые сваи не образуют почвенных загрязнений, которые необходимо удалять или распределять в пределах рабочей площадки.Установочное оборудование имеет небольшие размеры, легко маневрирует и не создает вибраций, которые могли бы повредить почву или другие окружающие конструкции. Винтовые анкерные сваи могут быть установлены практически в любой погодной ситуации, поэтому нас не сдержит ни зимний мороз, ни жара летом.

Дополнительное применение спирали

---

• Фундаментные основания жилых и коммерческих построек
• Стеновые анкеры и анкеры
• Земляные анкеры для стабилизации откосов
• Анкеры для временных и многоразовых откидных стен
• Тротуары и пешеходные дорожки / мосты
• Дворы и переборки
• Трубопроводы и хомуты
• Временная и постоянная опора
• Фундамент бетонный
• Забивка глубоких фундаментов под новое строительство

Дополнительные преимущества спирали

---

• Быстрая установка: Минимальное время выполнения работ по вашему проекту
• Предварительно смонтированная система : Отношение мощности к крутящему моменту обеспечивает полностью предсказуемые результаты монтажа.
• Широкий выбор свай и грузоподъемности: Винтовая грузоподъемность от 8 до 200 тонн. Спирали с одной и двумя режущими кромками от 8 ″ -24 ″ в диаметре и валы от 2,87 ″ – 5,72 ″
• Повышенная гибкость: Временные и многоразовые анкеры для откидных стен
• Малое маневренное монтажное оборудование: Минимальные затраты на оборудование и отсутствие вибрации

Контроль крутящего момента, измерение глубины и угла

После установки у нас есть ультрасовременная беспроводная система контроля крутящего момента винтовой линии, которая может контролировать величину крутящего момента, передаваемого в землю от главного провода, на +/-.0,25%. Это беспроводное устройство также может измерять угол и глубину спиралей, когда они ввинчиваются в почву. Наш pro-dig intelli-Torque оснащен программным обеспечением для регистрации данных, которое записывает информацию, а также может быть экспортировано в стороннее программное обеспечение для анализа.

Винтовые сваи | Винтовые анкеры для грунта | 500+ качественная установка

Винтовые сваи , иногда называемые винтовые анкеры, винтовые – сваи , винтовые сваи для жилых помещений и винтовые анкеры – стальные винтовые – в свайная и грунтовая система анкеровки, применяемая для строительства глубоких фундаментов. Винтовые сваи изготавливаются с использованием трубчатых полых профилей различных размеров для сваи или анкерного вала.

Структурные проекты нуждаются в инновационных и отличительных вариантах свай. Нет двух одинаковых работ по укладке свай, что заставляет наших инженеров и производителей упорно трудиться над оптимальной настройкой винтовых свай.

Для изготовления винтовых свай на заказ требуется большой опыт. Обычно мы выполняем работы, которые требуют от производителя винтовой сваи более глубокого понимания структурных требований своей работы.Кроме того, количество наших клиентов ограничено конструкцией и технологией конструкции, потребностями в доставке, доступностью веб-сайта, доступностью оборудования и многим другим.

Нашим штатным инженерам нравится задача, связанная с включением спецификаций и разработкой инновационных альтернатив. Если у вас сложный проект, требующий дополнительных усилий и внимания, команда Helical Anchors Inc предоставит вам дополнительную поддержку и внимание.

Что такое винтовые сваи?

Винтовые сваи – это фундамент, который устанавливается в грунт. Преимущество использования этих винтовых свай в том, что они имеют минимальный шум и вибрацию. Экипажные сваи работают в любых почвенных условиях, даже в сейсмоопасных.

Каковы преимущества винтовых свай?

Винтовые сваи имеют ряд преимуществ. Вот некоторые из них:

• Легко устанавливается в любых почвенных условиях
• Снижает вероятность повреждения фундамента
• Не требует излишков грунта
• Процесс установки очень прост
• Легко модифицируется в field

Сколько будет стоить установка винтовых свай?

При определении стоимости винтовых свай необходимо учитывать определенные факторы.Вот эти факторы:

• Местоположение площадки
• Тип конструкции
• Тип работ (ремонт или новая конструкция)
• Состояние фундамента
• Глубина установки сваи

За более подробной информацией обращайтесь в Helical Anchors Inc. .

Как установить винтовые сваи ?

Винтовые сваи

обычно устанавливаются с помощью стандартных колесных экскаваторов с присоединенным моментным двигателем, который используется для контроля крутящего момента, достигаемого во время установки, для проверки конструкции.винтовые сваи устанавливаются на нужную глубину с помощью головки с гидроприводом. Прилагаемый крутящий момент и положение, в котором он должен быть приложен, зависят от конкретной сваи, с которой вы работаете.

Для чего нужны винтовые сваи?

Самой важной частью любой конструкции является ее фундамент, поскольку он обеспечивает прочность конструкции и делает ее готовой к борьбе с любым бедствием, включая землетрясение и торнадо. Когда винтовая свая пробуривается в земле, она смещает почву.И поэтому за счет диаметра вала он становится защищенным от всех препятствий.

Как использовать винтовые сваи?

1. Просверлите винтовые сваи в почве до заданной грузоподъемности.
2. Разделите винтовые сваи через заданные интервалы, чтобы разделить вес конструкции.
3. Для переноса веса на сваи прикрепите кронштейн к основанию стены для ремонта фундамента.
4. Глубина установки винтовых свай должна быть выбрана таким образом, чтобы они соответствовали требуемому крутящему моменту.

Сколько требуется винтовых свай

Количество требуемых винтовых свай зависит от следующих факторов:

1. Рекомендуемое расстояние между сваями
2. Тип конструкции, для которой требуется
3. Состояние фундамент

Где взять винтовые сваи?

Мы являемся производителями винтовых свай и можем предоставить вам винтовые сваи отличного качества по доступной цене.

Как купить винтовые сваи

Вы можете связаться с нами, чтобы купить винтовые сваи у нас. самые качественные винтовые сваи, позвонив по номеру телефона или отправив нам электронное письмо

анкера-шуруповерта

стальной фундамент для винтовых свай – EVstudio

Система глубокого фундамента, которая набирает популярность в районах со сложным грунтом, загрязненным грунтом и из-за скорости строительства, представляет собой стальные винтовые сваи.

На первый взгляд винтовые сваи выглядят как типичные винтовые опоры.Однако есть существенные различия, которые резко меняют емкость. Сначала винтовые сваи устанавливаются как единое целое вместо секций, соединенных болтами. Во-вторых, оборудование, используемое для установки винтовых свай, больше по размеру и способно создавать более высокий крутящий момент.

Составляющие винтовой сваи простые; стальной вал, стальная спираль внизу вала и соединительная пластина вверху вала. Винтовые сваи могут различаться по размеру, чтобы выдерживать разные расчетные нагрузки.Размер стального вала зависит от осевой нагрузки, скручивания во время установки и толщины из-за коррозии. Спираль представляет собой пластину, которая имеет форму резьбы шурупа по дереву и входит в контакт с почвой, распределяя осевую нагрузку, а также фиксируется на месте для обеспечения растягивающих нагрузок.

Один из первых вопросов, который задают люди: «Как долго он продержится до разрушения из-за коррозии?» Есть несколько факторов, влияющих на коррозию стали; кислород, влага, растворенные соли и другие агрессивные химические вещества.Поскольку в почве очень мало кислорода, коррозия ограничена, и ее можно контролировать, используя более толстый материал, чтобы учесть ожидаемую коррозию. Срок службы стальных винтовых свай может составлять от 50 лет до неопределенного срока в зависимости от типа конструкции и необходимого срока службы.

Я спроектировал фундамент в Стэплтоне, где площадка располагалась над старым терминалом и была обнаружена загрязненная почва. Если бы использовались типичные просверленные опоры с прямым стволом, то отходы от бурения скважины пришлось бы надлежащим образом утилизировать и утилизировать.Во избежание выхода загрязненного грунта на поверхность использовались стальные винтовые сваи.

Ниже я перечисляю множество ПРОФИ, и на это есть веские причины. Меня очень впечатлили винтовые сваи и их широкий спектр применения. EVstudio недавно посетили представители Alpine Site Services, чтобы пообедать и поучиться. Майк Оливейра рассказал о том, как устанавливаются винтовые сваи, и о многих преимуществах их системы по сравнению с другими типичными типами фундаментов. Что меня действительно впечатлило, так это скорость установки винтовых свай.Alpine может разместить от 30 до 50 винтовых свай за один день!

Еще одним большим преимуществом винтовых свай является то, что они могут быть размещены под углом для обеспечения устойчивости и сопротивления растяжению, согласованного с силой натяжения. Примером может служить типичное противоударное крепление к фундаментной стене. Вы можете увидеть изогнутую винтовую сваю выше.

PROS
Быстрая установка
Подходит для проверочных испытаний
Незначительное давление подъема из-за набухающей почвы
Высокая пропускная способность до 500 тысяч фунтов
Высокое сопротивление растяжению
Изготовлен из материала многоразового использования (точка LEED)

Минусы
Специализированная система
Крупное оборудование
Проблемы с коррозией

Узнайте больше о различных типах фундаментов.

FAQ – Американская компания по установке винтовых опор

Сколько стоит установка винтовых опор?
Стоимость установленной винтовой опоры резко варьируется в зависимости от необходимой опоры, грунта, встречающегося на площадке, и множества других факторов. Однако обычно можно ожидать, что установленная плата за сваю будет составлять от 400 до 2000 долларов за легконагруженные конструкции.

Что такое винтовая опора?
Винтовые сваи, также известные как винтовые или винтовые сваи, получили свое название от основного метода обеспечения поддержки нагрузки посредством сжатия или растяжения, прилагаемого к стальному валу с одной или несколькими прикрепленными круглыми пластинами, которые напоминают спираль.

Работают ли винтовые опоры?
Винтовые опоры подходят для множества применений и превосходят в нескольких областях альтернативные варианты опоры глубокого фундамента.

Насколько глубоко уходят винтовые опоры?
Винтовые опоры должны быть спроектированы так, чтобы обеспечивать адекватную опору с учетом требуемых расчетных нагрузок. Требуемая глубина опоры может значительно варьироваться в зависимости от расчетных нагрузок для предлагаемой конструкции, а также от профиля грунта, встречающегося на строительной площадке.

Какой вес может выдержать винтовая опора?
Винтовые опоры могут быть спроектированы так, чтобы выдерживать любые необходимые нагрузки. Эти варианты могут включать группы или массивы опор в зависимости от требуемой опоры и доступной опоры грунта.

Из чего сделаны винтовые сваи?
Наши винтовые сваи изготовлены из высококачественной стали, соответствующей стандарту ASTM.

Насколько долговечны винтовые сваи?
Винтовые сваи обычно рассчитаны на срок службы, по крайней мере, такой же, как срок службы конструкций, которые они поддерживают.

Как работают винтовые сваи?
Винтовые сваи обеспечивают опору, как и большинство типичных вариантов глубокого фундамента. Поддержка прочности на сжатие со стороны винтовых опор обеспечивается за счет площади поверхности спиралей, прикрепленных к валу сваи, при очень небольшом трении на валу. Прочность на растяжение также обеспечивается сопротивлением вытягиванию с поверхности винтовых пластин, прикрепленных к валу сваи.

Какой тип фундамента лучше всего подходит для песчаной почвы?
Мы рекомендуем, чтобы на всех участках было завершено геотехническое исследование, чтобы определить, какой вариант является наиболее подходящим для участка с песчаной почвой.На выбор типа фундамента, наиболее подходящего для выбранной строительной площадки, может повлиять множество факторов.

Сколько нужно опор под фундамент?
Опоры спроектированы как часть проекта фундамента, выполненного инженером-строителем. Количество требуемых опор будет варьироваться в зависимости от размера конструкции, типа конструкции, количества этажей, доступной грунтовой опоры и всего
углов здания, и это лишь некоторые из них. Для легконагруженной конструкции площадью около 2000 квадратных футов с хорошей поддержкой грунта под ней обычно можно ожидать около 50 опор, плюс-минус 10.

Чем винтовые опоры отличаются от просверленных бетонных опор?
С точки зрения стоимости винтовые опоры обычно немного больше, чем просверленные шахтные бетонные опоры. С учетом сроков строительства винтовые опоры могут быть установлены и сразу же выдерживают нагрузки. Бетонным опорам требуется как минимум 7 дней для отверждения до 75%, прежде чем они будут поддержаны какой-либо нагрузкой. С точки зрения установки бетонные опоры не будут работать в очень песчаных почвах и потребуют обсадной колонны, если присутствуют грунтовые воды и их нельзя откачать до бетонирования.Ни песчаные почвы, ни грунтовые воды не влияют на установку винтовых опор.

Как далеко друг от друга находятся опоры фундамента?
Расстояние между опорами рассчитывается с учетом желаемой площади здания и типа фундамента. Для слабо нагруженных конструкций это обычно может составлять от 10 до 12 футов для плиты на горизонтальном фундаменте и от 15 до 20 футов для подвесного фундамента.

Для чего используются винтовые сваи?
Винтовые сваи используются для обеспечения глубокой опоры фундамента, поддержки боковой нагрузки или сопротивления растяжению при нагрузке.

Где купить винтовые опоры?
Мы предлагаем инженерные решения для винтовых опор, которые включают в себя проектирование фундамента, расчет нагрузок, материалов и трудозатрат. Позвоните сегодня, чтобы узнать бесплатное предложение 866-435-4225

Фундаменты на винтовых сваях – Hubbell Chance Piles – Ground Sun UK

Винтовые сваи – легкий доступ к удаленным объектам

Винтовые / спиральные анкеры наиболее подходят для проектов, расположенных в удаленных районах любые затраты на мобилизацию будут особенно высокими, а вспомогательных услуг мало.К сожалению, на некоторых сайтах проектов перегрузка вызывает проблемы с инженерами, и любые проекты, связанные с выполнением с ограниченным свободным пространством, также усугубляют любые проблемы. Поскольку эти фундаменты состоят из удлинителей и выводных секций, они идеально подходят для любых ситуаций, когда требуется низкий или ограниченный доступ.

---

Винтовые сваи с винтовой спиралью – идеально подходят для мягких грунтов

Эти фундаменты обычно не требуют выемки грунта при установке. Однако, если они используются для поддержки существующей конструкции, то для обнажения существующих фундаментов используется неглубокая.Использование этих свай поможет устранить необходимость в каких-либо насосах, а также снизит затраты.

---

Винтовые винтовые сваи могут быть установлены под любым углом

Обычно они устанавливаются вертикально, но на самом деле они могут быть установлены под любым углом в соответствии с требованиями проекта. Установка на тесто при необходимости обеспечит дополнительное сопротивление. Это так просто.

---

Очень универсальная система

Уникальной особенностью наших свай является их способность увеличивать несущую способность за счет изменения конфигурации винтовых / спиральных элементов.

Как упоминалось ранее в руководстве, использование этой опции дает экологические преимущества. Сваи были установлены, чтобы оставаться в течение нескольких лет, прежде чем их удалили и использовали кто-то еще. Высококачественная сталь, используемая для экономии энергии и общего снижения углеродного следа. Поэтому неудивительно, почему это выбор номер один для многих инженеров.

Как видите, такие фонды имеют множество преимуществ. В текущем экономическом климате предприятия, включая инженеров, ищут способы снизить затраты, и этот вариант – ответ, которого они ждали.

Хотите узнать, принесут ли пользу вашему проекту наши варианты фундамента? Поговорите с представителем, который будет более чем готов помочь.

Установка в любую погоду, может использоваться рядом с деревьями и быстро устанавливать то, что не нравится в наших винтовых сваях.

Винтовые (винтовые) сваи | Keller North America

Винтовые сваи, также известные как винтовые опоры или винтовые сваи, сооружаются с использованием стальных валов со спиральными лопастями различных размеров, чтобы соответствовать конкретным условиям грунта на площадке.

Процесс

Сваи обычно устанавливаются с помощью стандартных гусеничных или колесных экскаваторов с приспособлением для моментного двигателя, которое контролирует крутящий момент, достигаемый во время установки, для проверки конструкции. Спиральные сваи продвигаются к заранее определенному (расчетному) несущему слою путем вращения стальных валов с помощью моментного двигателя, прикрепленного к экскаваторной установке / буровой установке. Несколько стальных секций соединяются болтовым соединением, и секции добавляются для достижения общей глубины сваи.

Винтовые лопасти, стратегически спроектированные вдоль вала, проникают в почву без шнеков, перемещая почву, при этом крутящий момент тщательно контролируется по мере продвижения сваи. Окончательное показание крутящего момента снимается на последнем 1 м продвижения, чтобы гарантировать, что свае соответствует требуемой конструкции перед окончанием на правильном базовом уровне.

Винтовые сваи

способны удерживать необработанные (SWL) осевые нагрузки до 300 кН, поднимающие нагрузки до 200 кН в зависимости от грунтовых условий и боковые нагрузки до 25 кН.Более высокие боковые силы могут быть ограничены добавлением бетонной манжеты к вершине оголовка сваи.

Детальное понимание подземных условий (особенно типа пласта грунта, уровней пласта и прочности (значения SPT ‘N’) на глубину) необходимо для правильной интерпретации требуемой конструкции и крутящего момента.

По завершении верх сваи может быть соединен различными способами с конструкцией посредством прямого соединения стальной фланцевой плиты или соединения плиты / арматуры с бетоном.

Преимущества

Постоянные или временные заявки

Снимается с использованием того же оборудования и метода, снижающего воздействие на окружающую среду

Отсутствие шума и вибрации при установке

Может загружаться мгновенно, сокращая время и стоимость программы

Возможность установки в любых погодных условиях

Без добычи

Может быть установлен в большинстве почвенных условий

Гарантия качества

Келлер может использовать свои обширные знания и опыт, чтобы предложить и успешно предоставить оптимальное решение.Статическое нагрузочное тестирование может быть выполнено для мониторинга и подтверждения производительности и соответствия требуемым расчетным критериям.
