Установка розеток и выключателей в деревянном доме на бревна
Летний домик за городом
Для просмотра предыдущих работкликните на картинку ниже: Электромонтаж без распаячных коробок
Электрика в летнем домике
Обзор с коментариями: Вот такой, небольшой, но уютный
летний домик получился в итоге
Изначально заказчик не планировал вообще возводить стенку отделяющую кухню от дивана. В процессе проектирования электрики: расстановки электропотребителей и мебели пришла идея построить данную стену. Благодаря ей мы увеличили кухню, сделав её угловой и свободно развели электрику для всех близлежащих потребителей.
Компактная угловая кухня
Совместно с мебельщиком и заказчиком выбрали холодильник, варочную панель, вытяжку, проточный водонагреватель, мойку, смеситель.
Выключатель на подсветку и розетки на фартуке получились ниже чем мы изначально планировали за счет уложенной под кухню плиты ГВЛ и керамогранитной плитки.
Холодильник Indesit TT 85 TРозетка для холодильника находится прямо за ним и идет отдельной линией, поэтому для отключения его от сети не нужно вытягивать весь холодильник наружу, достаточно опустить автоматический выключатель в электрическом боксе.
Варочная панель Maunfeld EEHS.32.4S
Недорогая панель. Пару чугунных блинов и механические переключатели на четыре положения. Пришлось повозиться, чтобы закрепить её к столешнице.
Вытяжка телескопическая: можно выставить режим на вентиляторе и слаживая выключать, разлаживая включать вентилятор. Аналогично и подсветка работает.
Освещение на входеНа входе ограничились двумя точечными светодиодными светильниками. Света достаточно, но при этом не мешает тем кто спит.
Электрический боксБокс со всей автоматикой спокойно спрятался в верхнем отсеке шкафа.
Пластиковый бокс на 24 модуля от Hager
Профессиональная линейка автоматических выключателей и выключателей дифференциального тока от компании ABB.
Почему ABB
В местах установки выключателей и розеток использовали металлические подрозетники.
Выключатели и розетки Schneider electricВыключатели и розетки от Schneider electric серия Glossa цвет Шоколад.

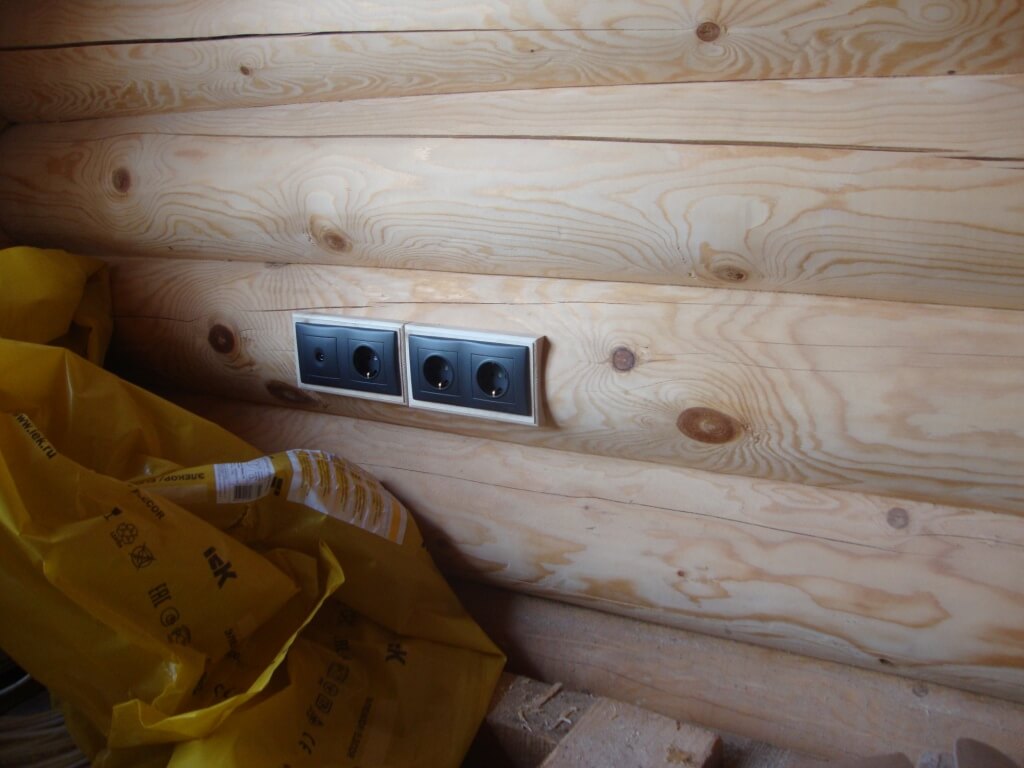

Подрозетник металлический в бревнеПодрозетник должен быть не просто негорючим, но с достаточной локализующей способностью в случае короткого замыкания. Также металлический подрозетник лучше рассеивает точечный нагрев, что уменьшает вероятность самовозгорания.
Выключатель внутренней установки на бревне
Основная сложность в установке розеток и выключателей это отсутствие ровной поверхности.
Изначально планировали заказать накладки на бревна: одной стороной она прилегает своим овалом к бревну, а другая сторона – ровная плоскость. Но цена легко переубедила заказчика отказаться от них. Пришлось взять в руки стамеску и коричневый силикон…
Выбрали стамеской плоскость на поверхности бревна. Утопили рамку выключателя где-то на 4 мм и стык бревно – рамка прошли аккуратно силиконом коричневого цвета.
Бра и выключатель на блок-хаусеВ качестве вспомогательного источника света для создания уютной, а иногда и интимной обстановки выбрали бра который хорошо вписался в интерьер данного помещения.
Бра на стене из блок-хауса
Если помещение нужно разделить на несколько зон, то при правильном использовании настенных бра сделать это несложно.
Аналогично установке выключателей и розеток на поверхности брёвен производим теже телодвижения, но уже на блок-хаусе.
Выключатели в деревянном срубе Розетки в деревянном срубе Люстра на потолке из блок-хауса Точечный светильник на потолке из блок-хауса Холодильник Indesit TT 85 TХолодильник хорошо подошел по цветовой гамме и получился дешевле встраиваемого, но менее эфектно… Красота требует финансовых вливаний.
Вместительный холодильник
Для своих габаритов холодильник получился вполне себе вместительным.
Кухонная мойка черного цвета с белой крошкой.
Сюда бы мойку с отверстием под смеситель: чтобы установить его непосредственно на саму мойку.
Мебельщик смело высверлил пером сквозное отверстие в столешнице… и пришлось туда вставить смеситель.
Проточный водонагреватель Thermex TIP 350Установили проточный водонагреватель на 3,5 кВт, так как он будет использоваться для мытья посуды, рук и других нужд не требующих большого количества горячей воды.
Светильник перед входом
Светильник установлен на потолке между входными дверями из ПВХ и основной входной дверью в домик.
Вот такая получилась экскурсия.
Спасибо за внимание.
Монтаж накладок на бревно — статья про особенности установки ретро накладок на брус или бревна
Чтобы в доме было достаточно точек подключения к электричеству, план размещения кабеля стоит наметить ещё на этапе строительства. Непростая задача встаёт перед электриками при монтаже электросети в доме, построенном из сруба, блок-хауса или бревенчатых стен. В деревянных постройках, как правило, нет ровных оснований, куда можно прикрепить выключатели, розетки, а также элементы освещения: бра, светильники. Больше других распространены два вида подготовки деревянного основания: выдалбливание или выпиливание разъёма под фурнитуру и установка накладки на бревно.
Что представляют собой накладки на бревно, для чего они необходимы?
При установке выключателей на стены из брёвен между ними образуется видимый зазор.
Чтобы не нарушать эстетику пространства строители применяют накладки на бревно.
Ещё совсем недавно о подложках под электроустановочные изделия никто не думал, но они быстро стали популярными при проведении коммуникаций в помещении. Опытные электрики предпочитают накладки, этому есть разумное объяснение:
- разместить обычные плоские розетки на деревянных покатых стенах – проблематично;
- хорошо прикрепляются на разноразмерные брёвна строганого, оцилиндрованного типа, а также на блок-хаус.
Для монтажа розеток или выключателей с ровным основанием обычно производят выравнивание и шлифовку стены из блок-хауса и брёвен для получения плоской поверхности. Весь процесс выравнивания очень трудоёмкий и требует времени. Тогда была найдена альтернатива – подложка между розеткой и цилиндрическим бревном. При этом экономится не только время, силы, но и бюджет. При этом возможна установка любых по стилю и дизайну накладок, например, для выключателей в стиле ретро.
Критерии выбора
Подложка не только служит для выравнивания основания деревянных стен. Если пластина сделана из керамики, то она не пропускает ток. Это обеспечивает дополнительную пожарную безопасность при укладке проводки и креплении розеток, выключателей, диммеров, а также другой фурнитуры. Оригинально смотрятся качественные ретро розетки в сочетании с натуральными материалами природного массива. При этом к продукции предъявляют ряд требований:
- повышенная прочность, чтобы при плотной фиксации не образовались трещины, другие недочёты;
- способность ограничить поступление тока, обладать диэлектрическими свойствами;
- материал устойчив к повышенным температурам;
- способность вписаться в интерьер;
- основание стены из бревна не поменяется, его не нужно строгать, выравнивать;
- существенно ускоряют процесс электрификации помещения;
- укладка проводки возможна в любом направлении, даже при отсутствии чёткого плана.
Установка производится для одинарных или двойных розеток, выключателей или распределительной коробки по определённой технологии для каждого вида.
Накладки под розетки должны иметь форму, схожую с выпуклой поверхностью стен, то есть быть полукруглой. Она позволяет плотно прикрутить точку подачи электричества и исключить её хождение при эксплуатации.
В зависимости от назначения различают ретро накладки на бревно для обустройства наружной проводки или внутри помещения. Для открытого типа – крепления предназначены для любого прибора. При этом вид последних может быть как современного исполнения, так и в виде качественных ретро розеток и выключателей. Скрытый монтаж универсален и применяется для крепления любой фурнитуры для контроля и передачи электричества. Для удобства монтажа имеет отверстие 68 мм для коробки. Для светильников рамки для крепления на бревно имеют нестандартные размеры от 11 до 140 мм.
Цвет можно подобрать под тон брёвен, а их фактура имитирует древесину.
Например, оттенок “ясень” светлый и предназначен для сдержанного классического интерьера из бруса или блок-хауса. Тёмный “дуб” подчеркнёт оригинальность современного дизайна, часто используется в качестве контрастных акцентов.
Преимущества монтажа с использованием накладок
Монтаж электрической сети станет проще, если использовать накладки в доме из брёвен или сруба. Благодаря фактуре и подбору цвета их можно сделать незаметными или контрастными. Они прекрасно дополняют интерьер и выглядят стильно.
Сравним установку накладок на бревно и метод выпиливания мест под электрическую фурнитуру.
- Для крепления не требуется владение навыками, а выпиливание потребует аккуратности и умений столярного дела.
- При перенесении, например, стиральной машины, розетку с накладкой можно перекрутить в нужное место, при спиливании это сделать проблематичней, а при переносе место старого крепления будет бросаться в глаза.
- Монтаж накладок производится в течение 5-10 минут, времени на выпиливание потребуется больше, обычно около часа.
Отличия накладок открытой и скрытой формы монтажа
Скрытое крепление. Накладки этого типа имеют посадочные места для присоединения розетки или выключателя, а также отверстия для прикрепления самого изделия к стене. По конструкции спереди поверхность подложки ровная, а задняя имеет гнутую форму для крепления на поверхность стены, образованную цилиндрическими брёвнами. При проведении монтажа накладок на бревно учитывается его диаметр и в зависимости от этого подбирается изделие. Для розеток и выключателей скрытого типа все электрические развязки расположены внутри стены.
Открытая форма. У таких накладок также присутствуют две стороны: одна с выемкой для прикрепления к стене, другая – плоская для электроустановочных элементов. В подложке предусмотрены отверстия для монтажа на стену и присоединения розеток и выключателей. Здесь также важно знать диаметр бревна, куда планируется установка накладки. В результате монтажа образуется ровная площадка для подключения выключателя, розетки и другого токопроводящего элемента.
Проведение монтажа накладок на бревно
При установке накладок на стены дома из бруса или сруба внешний вид стены останется прежним без серьёзных изменений. При переносе, например, выключателя на другое место в стене останутся только небольшие следы от вкрученного крепежа. Накладки изготавливают из диэлектрического материала, который повышает пожарную безопасность, это актуально для проводки открытого типа.
Согласно технологии установки, накладка не требует изменения размера, обрезания и стачивания. Линейка производства имеет определённые параметры с шагом изменений в 2 см. В результате образуется плотная стыковка со стеной и вид крепления. Для выбора подложки нужно знать диаметр бревна, куда она будет крепиться.
Для монтажа не требуется особых навыков. Накладки изготовлены по стандарту, что гарантирует качество продукции. Сбоку имеются отверстия для 4 проводов кабеля, один вход на основании может быть использован как распределитель, места для проводов предостаточно.
Накладки открытого и закрытого типа имеют гладкую поверхность для установки розеток или выключателей и изогнутую – для плотного крепления к стене. При этом не нужно сверлить дополнительные отверстия в стене, подложка имеет отверстия для привинчивания саморезами или шурупами. Вам остаётся разметить места, где потребуется установка розеток и выключателей в комнате. После прикрепления накладок проводится подключение электроустановочного оборудования согласно нормативам.
Советы по размещению электрических розеток
Установка электрической розетки в нужном месте кажется простой задачей, но это не так. Необходимо помнить о многих вещах, таких как тип корпуса розетки, высота, существующая проводка и т. д. Ниже вы найдете несколько советов, которые помогут вам правильно разместить электрическую розетку.
Электрические розетки в стенах
Собираетесь купить встроенные коробки для электрических розеток? Затем обратите внимание на тип крепления.
У нас есть встроенные коробки для сплошных и полых стен. Кроме того, есть специальные встроенные ящики для плит.
Слева: встроенная коробка для полой стены – Справа: встроенная коробка для сплошной стены.
Кроме того, следует учитывать высоту. Встроенные электрические розетки обычно располагают на расстоянии ± 25 см от чистового пола (от цоколя).
Если вы планируете самостоятельно резать трубы для электрических розеток, не забудьте о конструкции пола. Например, при 10 см утепления пола и 7 см стяжки поверх бетонной плиты вам потребуется установить заглубленные коробки на высоте 42 см (или 10 см + 7 см + 25 см).
Электрические розетки в полу
Иногда бывает полезно разместить электрическую розетку в полу, например, под столом или кабинками. Для этого разработаны специальные встроенные ящики. Их также можно найти в нашем интернет-магазине. Пошаговую инструкцию по установке такой напольной электророзетки вы можете посмотреть на видео ниже.
Наружные электрические розетки
Электрическая розетка в саду всегда пригодится. К розетке можно подключать различные устройства, такие как радиоприемник, садовая лампа, рождественские украшения и т. д. Для наружного использования доступны специальные водонепроницаемые электрические розетки. Это означает, что розетка защищена от дождя и других непогод. Раньше они были доступны только в сером цвете; в настоящее время они также доступны в белом и черном цветах. У вас также есть выбор между встроенными и накладными розетками.
Безопасные расстояния в ванной комнате
Если вы хотите, чтобы в ванной было электричество и свет, необходимо установить несколько виртуальных зон безопасности. Это касается и электрических розеток. Электрическая розетка рядом с ванной очень опасна.
Бельгийские общие правила электроустановок (AREI) требуют минимального расстояния 60 см между электрическими розетками и ванной, душем и раковиной.
Кроме того, эта цепь должна быть защищена дифференциальным автоматическим выключателем на 30 мА.
Количество электрических розеток
Убедитесь в наличии достаточного количества электрических розеток (особенно в случае новостройки). Дополнительная стоимость розетки будет незначительной по сравнению с разочарованием, которое вы почувствуете позже, если обнаружите, что у вас слишком мало. Поэтому постарайтесь заранее оценить количество и тип электрических устройств, которые вы будете использовать в комнате. Несколько советов:
На кухне:
- Мобильные устройства, такие как кофеварка, чайник, блендер, радиоприемник, зарядное устройство для телефона и т. д.
- Стационарные бытовые приборы, такие как посудомоечная машина, микроволновая печь, холодильник и т. д.
В гостиной:
- Телевизор
- Проигрыватель DVD или Blu-ray
- Стереооборудование
- Игровая приставка
- Цифровая телевизионная приставка
- Настольные лампы/торшеры
В спальне:
- Настольные лампы на тумбочке
- Электрически регулируемое основание кровати
- Место для зарядки смартфона/планшета с обеих сторон
В офисе:
- Компьютер/ноутбук
- Дисплей дисплея
- Принтер
- Внешний жесткий диск с отдельным блоком питания
- Настольные лампы
- Динамики с отдельным блоком питания
Кроме того, имейте в виду, что могут быть другие приложения, требующие электрической розетки, например, электрическая розетка рядом с обеденным столом для набора для гурманов или фондю, или легкодоступные электрические розетки для пылесоса и т.
д.
Электрические розетки: лучше иметь слишком много, чем слишком мало.
Горизонтальная или вертикальная
Двойные (или тройные) электрические розетки могут быть установлены горизонтально или вертикально. Это личный выбор. Примите во внимание тот факт, что некоторые вилки могут блокировать расположенные внизу розетки, если они установлены вертикально.
Также не забудьте: для горизонтальных электрических розеток оставьте перегородки прикрепленными. Для вертикальной установки их необходимо удалить.
8 выходов на контур
Каждый контур ограничен 8 выходами. Двойная электрическая розетка считается одной розеткой. Крупные потребители электроэнергии, например электрическую плиту, лучше размещать на своей, отдельной цепи.
Проводка
Для подключения стандартной электрической розетки используйте кабель 3G 2,5 мм² . Имейте в виду, однако, что для некоторых приборов, таких как индукционная плита, требуется кабель другого типа.
Больше, чем электрические розетки
В дополнение к стандартным электрическим розеткам в доме также необходимы другие точки подключения. Например, телевизор или подключение к Интернету. Убедитесь, что вы не забыли об этом.
Стоимость установки или замены электрических розеток — GFCI, 220 В и 240 В
Краткий обзор затрат на установку/замену электрических розеток
- Общий диапазон цен: $100-$250
- Средняя общая стоимость установки: $175
- Средняя общая стоимость замены: $125
- Стоимость установки розетки 220В/240В: 300$
- Средняя стоимость прокладки новой проводки: 27 долларов США за погонный фут
Если вам нужно добавить в дом новые электрические розетки или модернизировать уже имеющиеся, этот процесс относительно прост и доступен. Хотя некоторые домовладельцы могут самостоятельно заменить электрические розетки без особого труда, рекомендуется обратиться за помощью к опытному электрику или разнорабочему, если у вас есть какие-либо сомнения.
Это также может вас заинтересовать: Как заменить электрическую розетку: пошаговое руководство
Тип торговой точки и объем работ будут влиять на окончательную цену. Читайте дальше, чтобы узнать больше о стоимости установки дополнительной электрической розетки.
—————————————-
Установка электрической розетки
Для установки совершенно новой розетки вам потребуется вырезать отверстие в стене для установки металлического корпуса. Также может потребоваться прокладка дополнительной проводки через стены. По данным HGTV, стоимость установки электрических розеток обычно колеблется от 100 до 250 долларов за запчасти и работу. Электрики обычно берут менее 100 долларов за визит на дом вместе с переменной почасовой оплатой труда. Домовладельцы могут рассчитывать заплатить электрику в среднем 175 долларов за выполнение этой работы.
По данным The Spruce, многие стандартные электрические розетки стоят не более 3 долларов, а большинство лицевых панелей также очень дешевы — в некоторых случаях они стоят всего 50 центов.
Основная часть затрат заключается в том, чтобы провести новую проводку через стену, чтобы встретить розетку.
——————————————-
Замена электрических розеток
Стоимость замены существующих электрических розеток составляет около 125 долларов США, и для выполнения этой задачи профессионалам требуется совсем немного времени. Это быстрый и простой проект, при условии, что электропроводка от старой розетки не повреждена. Если заземляющий провод оборван или к розетке необходимо подключить новые кабели, вы можете заплатить от 200 до 250 долларов.
Работа с электричеством может быть опасна. Если вы предпочитаете самостоятельно заменять электрические розетки, перед началом работы убедитесь, что питание от распределительной коробки отключено. Рекомендуется использовать вольтметр, чтобы дважды проверить, что розетка обесточена, прежде чем прикасаться к каким-либо проводам.
С помощью отвертки снимите лицевую панель со стены и винты, которыми розетка крепится к розетке.
Как только старая розетка будет удалена, соедините положительный, отрицательный и заземляющий провода с соединениями на сменной розетке. После того, как это будет сделано, верните питание. Работа завершена! Стоимость этой самостоятельной задачи составляет немногим более 5 долларов за новую розетку и лицевую панель.
Розетки с тремя штырьками
Розетки с тремя штырями необходимы для подключения большинства современных приборов. В некоторых старых домах может не быть трех штырьков на всех розетках, потому что в 1962 году изменились электрические нормы и правила. Замена устаревших розеток довольно проста, но вашему электрику или разнорабочему может потребоваться проложить новый заземляющий провод от розетки к выключателю. Учитывая все обстоятельства, это может стоить от 100 до 300 долларов.
Розетки GFCI
Эти розетки автоматически отключаются при обнаружении скачков напряжения. Розетки GFCI предназначены для защиты людей от поражения электрическим током, особенно в таких средах, как ванные комнаты и кухни, где присутствует вода.
Розетки GFCI легко отличить благодаря расположенным между розетками кнопкам «сброс» и «тест». По данным HGTV, установка розетки GFCI будет стоить в среднем 120 долларов, но если необходимо проложить новую проводку, эта цена может удвоиться.
Другие статьи по теме:
- Типы электрических розеток
- 4 этапа правильного обслуживания электрооборудования
- Найм для проводки? 5 советов по поиску надежного электрика
- Сколько стоит замена электрической панели?
- Зарядка электромобилей дома: все, что вам нужно знать
USB-розетки
В современном цифровом мире поддержание заряда наших устройств является огромным приоритетом. Установка электрических розеток с традиционными разъемами USB или современными разъемами USB-C полезна для зарядки мобильных телефонов и планшетов, особенно если вы потеряли этот маленький зарядный блок. Family Handyman отмечает, что розетки USB немного дороже, чем их обычные аналоги, и стоят от 20 до 50 долларов.
За профессиональную установку большинство людей заплатит ту же цену, что и установка обычной розетки. Общая стоимость составляет от 125 до 150 долларов.
Лицевые панели с защитой от детей
Для обеспечения защиты малышей от электрических розеток доступны лицевые панели с защитой от детей. Установка довольно проста; обычно вам понадобится только отвертка. Цены на них будут варьироваться, но большинство домовладельцев найдут то, что им нужно, по цене от 5 до 10 долларов. Некоторые электрические розетки имеют встроенные механизмы безопасности для детей, но они, как правило, стоят дороже, чем обычные лицевые панели.
Факторы, влияющие на стоимость
Местоположение новой торговой точки может повлиять на общую цену. Как правило, чем больше кабелей необходимо проложить, тем дороже будет проект. Кроме того, различные розетки рассчитаны на разную нагрузку. Для более крупных приборов, таких как стиральные машины, требуется розетка 220/240 В. Эти розетки более сложны в установке.
