Установка решетки вентиляции: Как установить вентиляционную решетку

Для таких случаев используют специальный клей, так называемые жидкие гвозди. Его наносят змейкой или точками на поверхность решетки, прикладывают к стене и фиксируют малярным скотчем, пока клей сохнет.

Также решетку можно приклеить сантехническим силиконом.

Теперь пришла пора установить съемную часть решетки. В ее состав также может входить фильтрационная сетка, которую многие отделочники не ставят из тех соображений, что сетку придется постоянно чистить от пыли, иначе она уменьшит эффективность вентиляции.

О том, как установить вентиляционную систему на кухне, будет отдельный разговор. Ведь чаще всего к ней подключают вытяжку, расположенную над плитой. По сути, это та же самая решетка, только на ее полотне есть отверстие и фланец для подсоединения гофрированной трубы.

Сначала нужно установить саму вытяжку в соответствии с инструкцией изготовителя. Затем нужно выполнить соединение устройства с вентиляцией.

Делается это при помощи труб: алюминиевой или пластиковой гофры, труб из нержавеющей стали с круглым сечением или пластиковых, с круглым или прямоугольным сечением.

Установка гофрированной трубы выполняется с помощью хомута и металлического скотча. Твердотельные воздуховоды коммутируются соединителями.

В заключение

Как видно, установка вентиляционной решетки занимает не так много времени и сил, а выбор, сделанный в пользу той или иной модели, зависит от условий эксплуатации и внешнего вида.

Возможно, чей-то опыт в ремонте начнется с ее установки. В любом случае это под силу каждому человеку.

В общем-то, это и все, что нужно знать о разновидностях вентиляционных решеток. Как же выбрать ее профессионалу? Вся информация содержится в чертежах вентиляционных систем, там указывается тип и нужная конфигурация элементов.

Если монтируется полноценная разветвленная система, то главным критерием выбора изделия является воздухообмен помещения. Чем он больше, тем большая пропускная способность должна быть у решетки.

Как правильно установить вентиляционную решетку снаружи и внутри дома

Устройство вентиляционных решеток

Вентиляционная решетка, при всей своей простоте, является надёжным конструктивным решением. Жёсткость изделия обеспечивается прочной рамой. Она может совмещаться с воздуховодом или фиксироваться к поверхности стены. В больших по размерам решетках имеет место быть разделение конструкции на несколько меньших секторов, причём делается это при помощи рамы. За счёт чего повышаются прочностные характеристики изделия. Съёмная пластиковая или металлическая панель прикрывает рабочую площадь решетки. Следует отметить, что распределители бывают:

•  регулируемые– направление воздушных масс можно изменять;
• ненаправленного действия – кислород беспрепятственно проникает в помещение, зачастую выполняют декоративную роль.
• с запорными клапанами. На предприятиях, складских и промышленных комплексах устанавливают решетки данного типа . Они исключают эффект обратной тяги, препятствуют проникновению пыли, мелких насекомых. Такая конструкция обеспечивает перемещение загрязненного воздуха исключительно наружу. Так же можно установить и в квартире, дабы исключить поступления неприятного запаха от соседей.
• Инерционные жалюзи по своей работе аналогичны решениям с обратным клапаном. Горизонтальные ламели движутся и перекрывают ход воздуха. Для обеспечения быстрой регулировки, применяют лёгкие и надёжные материалы (ПВХ, алюминий).

Решетки на вентиляцию зачастую комплектуются горизонтально расположенными лопастями, благодаря чему можно регулировать интенсивность и направленность подводимого воздуха.

Процесс чистки сводится к снятию декоративной накладной части. После чего изделие можно обработать моющим средством и помыть под проточной водой.

Снятие декоративной части для чистки

Предназначение и роль

На самом деле вентиляционная система — одна из самых важных инженерных конструкций любого дома, независимо от того, частный он или многоквартирный. Именно вентиляция отвечает за правильный воздухообмен, а также за комфортные климатические условия в каждой отдельной квартире или комнате. Система имеет свои вентиляционные каналы, на входе и выходе которых монтируется решетка.

Она выполняет сразу несколько функций, а именно:

• защищает шахты от возможного засорения, так как в них могут случайно попасть предметы, животные;
• правильно распределяет воздушные потоки, в особенности это касается решетки вентиляции приточного типа;

Как правильно ставить вентиляционную решетку, будет зависеть от материала, из которого она изготовлена. Но, как правило, все варианты работ вполне можно выполнить самостоятельно, не прибегая к помощи специалистов.

Формы и материалы решеток

В продаже представлен широкий ассортимент специализированных решений. Вне зависимости от типа и модели, решетки для вентиляции выпускаются в 3-х формах по аналогии с воздуховодом:

• квадратной;

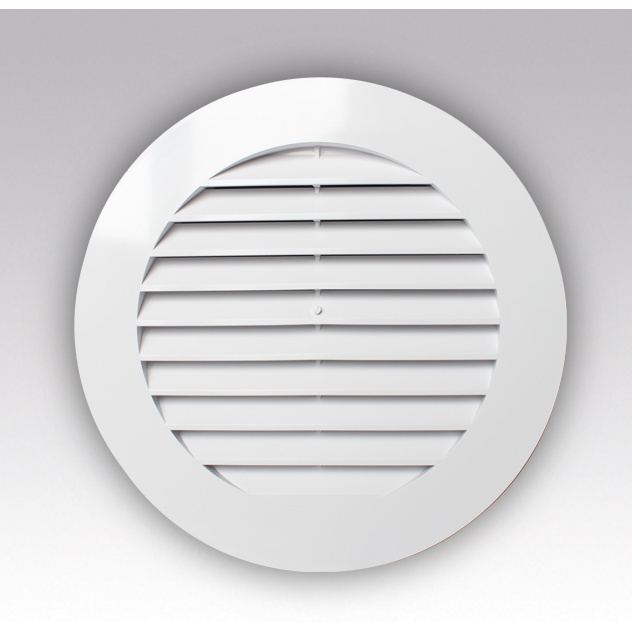

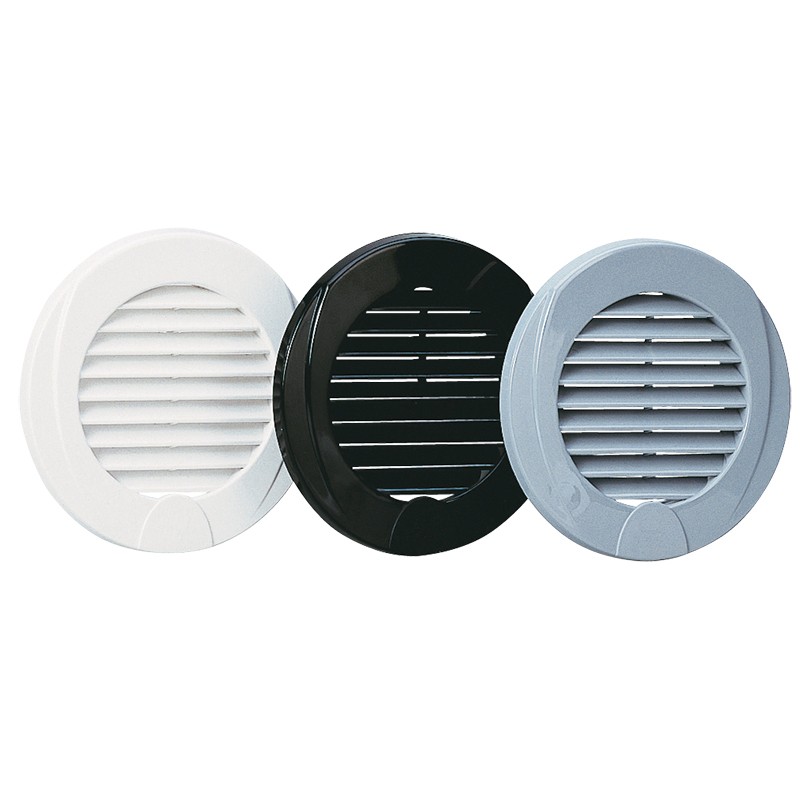

• круглой;
• прямоугольной.

За счёт такого разнообразия удается подобрать оптимальное изделие, дополняющее интерьер комнаты. В последнее время все чаще прибегают к индивидуальным заказам, когда размеры и форма подбираются с учётом интерьера жилого или производственного помещения. Они могут отличаться окрасом, дизайном и стилем.

Современная промышленность для производства воздухораспределителей использует несколько материалов:

• пластик;
• сплавы алюминия;
• древесина;
• керамика;
• латунь;
• оцинкованная сталь.

Разберем подробнее самые распространенные варианты.

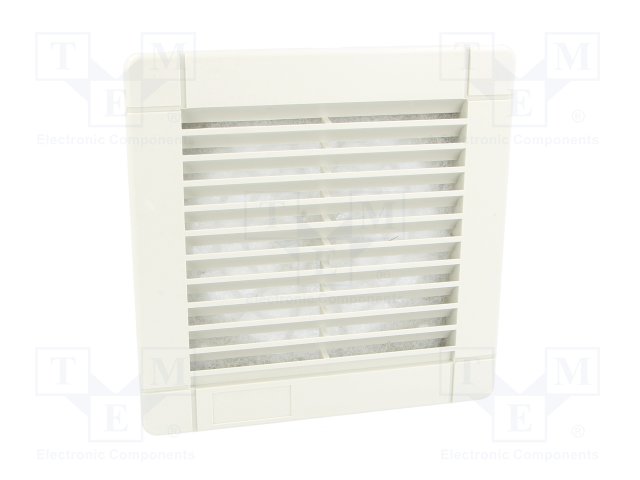

Пластиковые изделия считаются самыми доступными на рынке. В их основе лежит всего 2 материала – полихлорвинил и полистирол. Они могут быть установлены не только у потолков, но и на двери, стене. Изделия получили широкое распространение в офисах, коттеджах и многоквартирных домах. Для многоуровневых потолков создают решетки круглой формы. Ключевой их недостаток – со временем поверхность становится шероховатой, желтеет.

Вариант из пластика в интерьере

Алюминиевая вентиляционная решетка не менее востребована на рынке. Она характеризуется повышенной устойчивостью к агрессивным веществам, влажной среде, к тому же они могут похвастаться малым весом. Данные изделия получили широкое распространение в жилых и промышленных объектах. Материал покрывают порошковой краской. Из недостатков стоит выделить высокую цену.

Вариант из алюминия в интерьере

Деревянные модели – специализированные решения для саун, банных комплексов. Эти модификации могут похвастаться индивидуальным дизайном. Необходимо отметить, что популярность натуральной и экологически чистой древесины растёт. Как бы то ни было, а изделия с задвижкой прекрасно сочетаются с интерьером. У таких решеток есть 2 главных недостатка: им требуется периодическая обработка антипиренами и другими защитными консистенциями, стоимость их достаточно высокая.

ВНИМАНИЕ! деревянные изделия рекомендуется использовать только внутри помещений.

Вариант из дерева в интерьере

Металлические изделия – применяются главным образом в производственных комплексах, крупных предприятиях, так же могут и монтироваться в обычных зданиях. Они могут похвастаться исключительной надёжностью, благодаря чему без проблем справляются с мощным давлением воздушного потока, не говоря уже о всевозможных мелких частицах. Такие изделия необходимо периодически обрабатывать антикоррозийными составами. Что касается недостатков металлических решеток, то их всего 2 – высокая стоимость и внушительный вес.

Вариант из металла в интерьере

Конструктивные особенности и материал

Все решетки вентиляции, помимо способа крепления, различаются и своими конструктивными особенностями. Современные изделия в зависимости от своих функциональных возможностей могут быть следующими:

• регулируемые — такая система дополнительно оснащается специальными подвижными заслонками, при помощи которых можно изменять проходное сечение;
• нерегулируемые — эта конструкция абсолютно неподвижна;
• инерционные — имеют поворотные ламели, имеющие возможность менять свое положение от силы напора воздуха и его направления:
• комбинированные — самые популярные модели, так как оснащены патрубком, с помощью которого можно подключить вытяжку, установленную над газовой плитой.

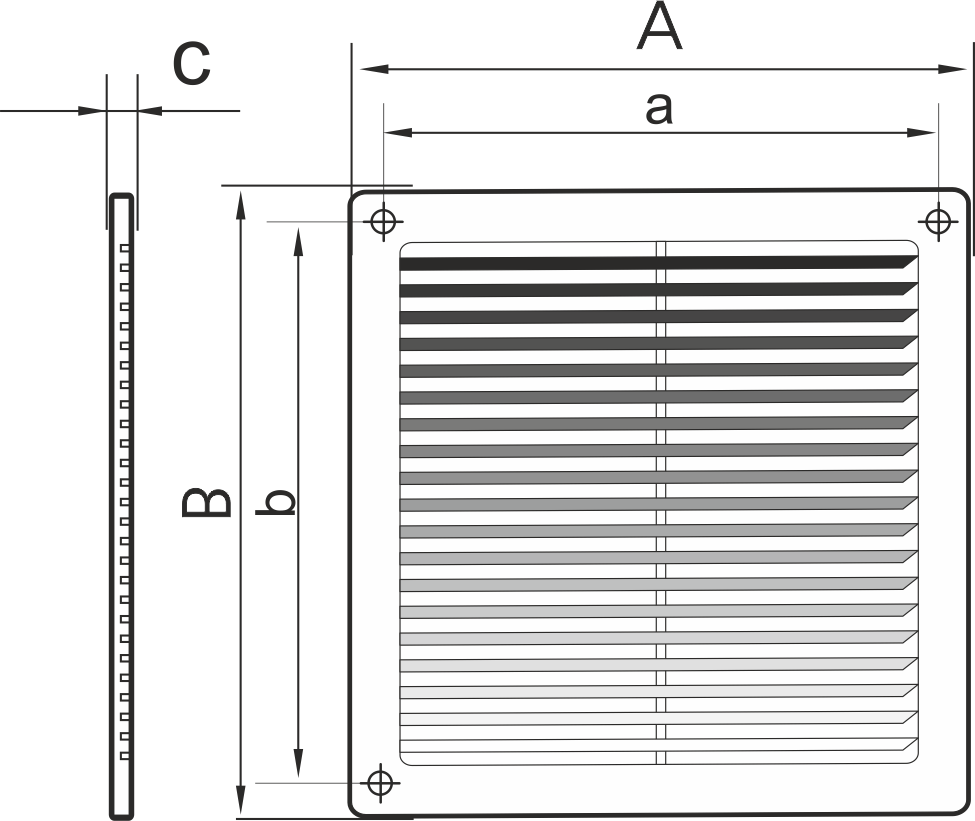

Все решетки подбираются с учетом размера отверстия вентиляционной системы и ее формы. Наружные модели берутся с небольшим запасом, чтобы была возможность перекрыть все сечения отверстия. Большей популярностью пользуются прямоугольные и круглые планки, которые производятся из прочных, экологически чистых материалов, устойчивых к влажности. К таким видам можно отнести:

• сталь;
• алюминиевые или медные сплавы;
• дерево;
• пластик.

Перед тем как выбрать ту или иную модель, необходимо определиться, где именно будет крепиться вентиляционная решетка. Своим руками установить конструкцию несложно, если следовать согласно инструкции и соблюдать последовательность действий.

Виды вытяжных решеток

Металлические и пластиковые виды вентиляционных решеток в зависимости от назначения и места монтажа в воздуховод бывают: вытяжными и приточными. Учитывая место установки данные изделия бывают:

• наружными;
• внутренними;
• переточными.

Внутренние

Один из самых востребованных на рынке видов. С учётом особенностей функционирования и крепления они бывают:

• накладные – применяются преимущественно в жилых объектах, в системах, где преобладает естественная тяга. Наличие москитной сетки препятствует проникновению внутрь помещения насекомых. Нередко комплектуются обратным клапаном. Пропускную способность можно корректировать при помощи подвижным ламелей;

• щелевые модели – установка вентиляционных решеток данного типа востребована в первую очередь в зонах, где необходимо обеспечить незаметность изделия. Их дизайн и внешний вид соответствует помещению;

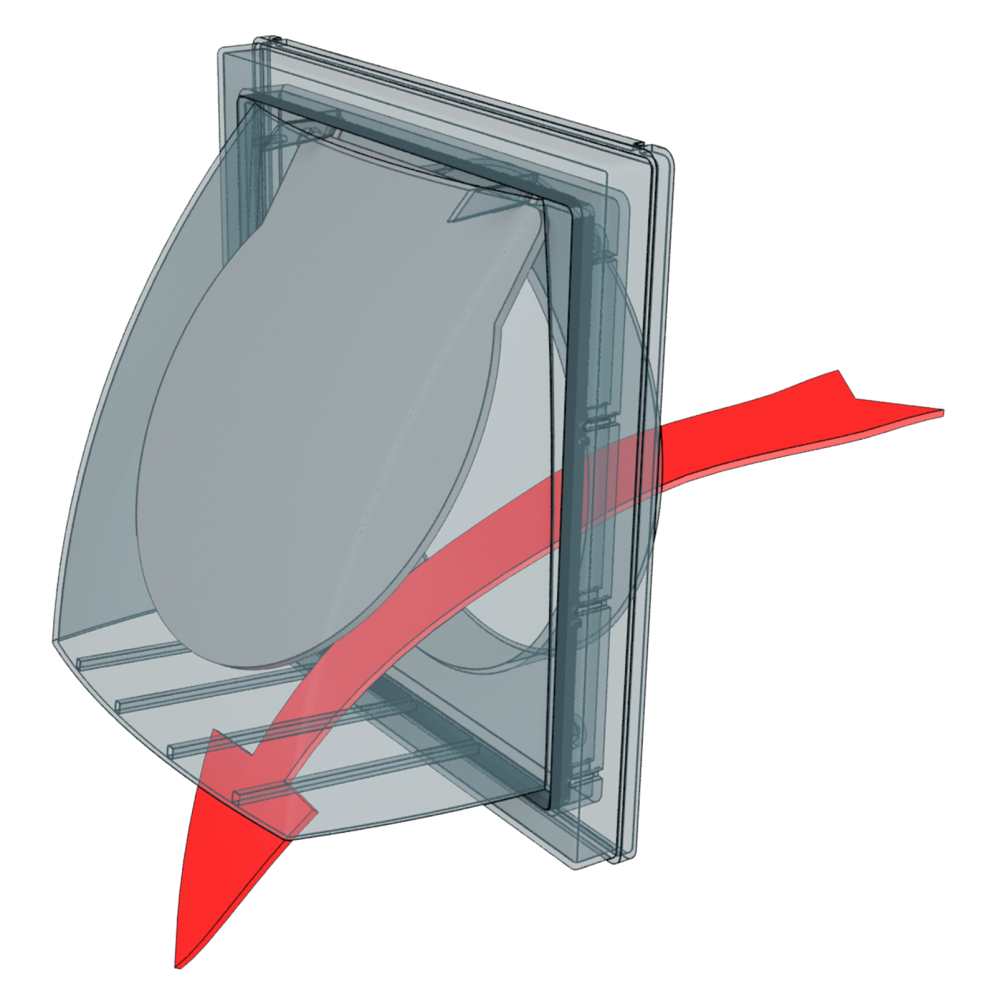

• модели с обратным клапаном. Популярные решения, оснащенные инерционными жалюзи, клапаном обратной тяги. Нередко используют в качестве функционального элемента для вытяжного устройства.

Наружные

Наружные изделия представлены в продаже конструкциями нескольких типов:

•  фронтальные модели– устанавливают преимущественно на чердаках. Отличаются широкой окантовкой и великолепным внешним видом;
•  дверные модели– функционально заменяют приточный клапан, что актуально в первую очередь для тех помещений, где необходимо обеспечить естественную подачу воздуха;

• напольные модели – безупречное решение при организации подвода свежего кислорода в нижнюю часть помещения. Это могут быть стационарные или регулируемые решения;
• цокольные решетки – применяют преимущественно в качестве защитного элемента от грызунов. Установка вентиляционной решетки обезопасит от мелких вредителей подвальные и чердачные помещения, цокольные этажи.

Внутренние переточные

Что касается переточных внутренних вариантов, то они могут быть различными не только по цвету, но и форме. Отличаются привлекательным дизайном. Среди профессионалов востребованы в первую очередь изделия круглой и прямоугольной формы. Главная их особенность – отсутствие клапанов.

Каминные защитные элементы получили широкое распространение в каминных залах, благодаря чему и обеспечивается подвод тепла в помещение. Проникновение холодных воздушных масс осуществляется через нижнюю часть решетки, а после согревания он перенаправляется внутрь комнаты.

Монтаж нескольких вентиляционных решеток в пределах одного камина – важная составляющая эффективного воздухообмена.

Обратите внимание! Каминные модели производят из тугоплавких и огнеупорных материалов. Учитывая разнообразие орнаментов и оттенков, их причисляют к декоративным.

Наиболее популярные типы вентиляционных решеток

В строительных магазинах предлагается множество моделей вентиляционных решеток: круглых, прямоугольных, наружных и внутренних.

Наружные приточные

приточная вентиляционная решетка с электрорегулируемыми ставнями

Наружные вентиляционные решетки представлены следующими вариантами:

• Фронтонная решетка специально создана для вентиляции чердачных помещений. Всегда выполняется с широкой окантовкой, делающей ее более декоративной;
• Цокольные вентиляционные решетки с размерами 15х15 см, 24х24 см, 37,5х37,5 сантиметров должны быть надежными и защищать подвал от грызунов;
• Дверные вентиляционные решетки используют вместо приточного клапана, если нет других способов организовать подачу воздуха в дом;
• Напольные вентиляционные решетки незаменимы при организации притока, вытесняющего отработанный воздух снизу вверх. Напольные вентиляционные решетки могут быть регулируемыми и стационарными. В первом случае в металлическую раму вставляются жалюзи, которые можно свернуть в рулон.

Таблица 1. Основные характеристики вентиляционных решеток

Внутренние вытяжные

накладная решетка с жалюзи

• Накладная вентиляционная решетка используется в жилых помещениях, оборудованных естественной тягой. Москитное полотно защищает квартиру от насекомых. Если вентиляционная решетка с обратным клапаном, жильцам не угрожает обратная тяга. Вентиляционные решетки с жалюзи или без них устанавливают на кухнях и в санузлах. Пропускная способность вентиляционной решетки регулируется подвижными планками;

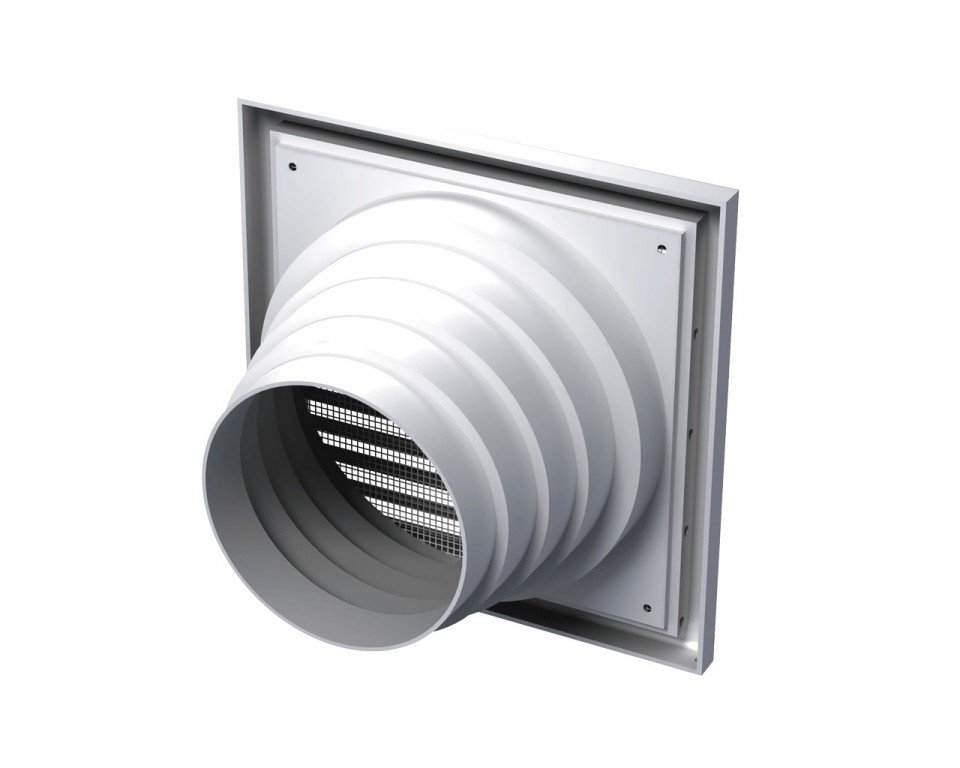

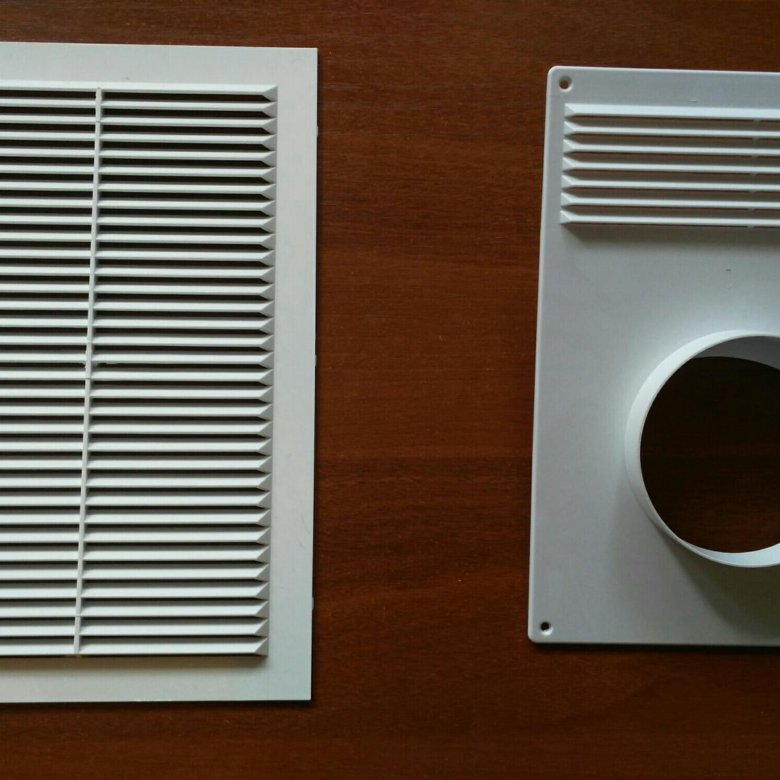

• Вентиляционная решетка с клапаноми соединением для кухонной вытяжки. Изготавливаются из полихлорвинила, могут оборудоваться обратным клапаном или инерционными жалюзи. Одновременно обеспечивают естественную тягу и отток воздуха из кухонной вытяжки;

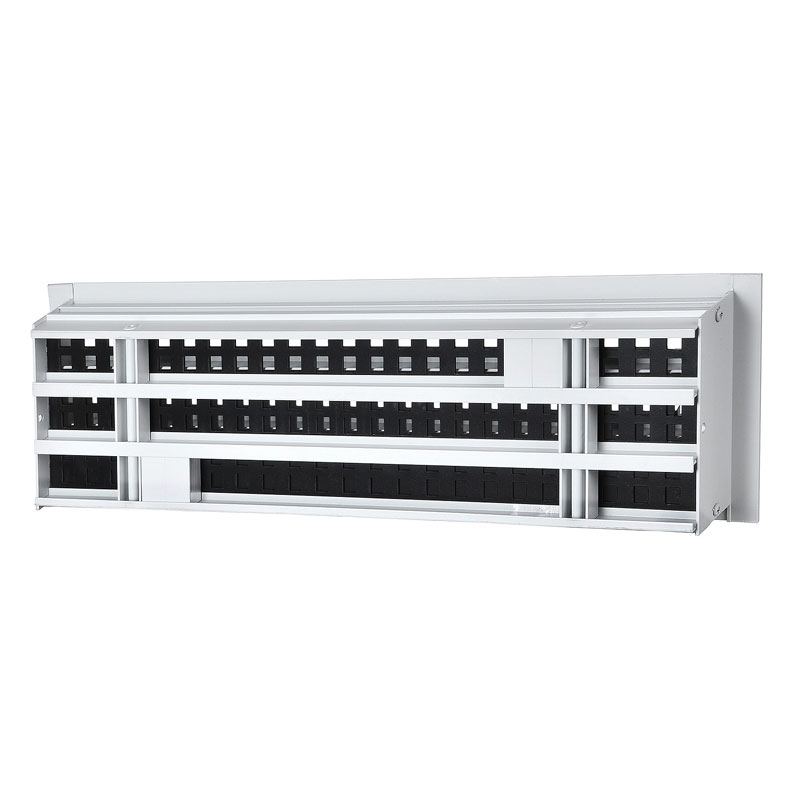

• Щелевые вентиляционные решетки устанавливаются там, где вентиляция должна быть незаметной. Размеры вентиляционных решеток подбираются под дизайн потолка и скрываются между уровнями или декоративными элементами.

Внутренние приточные

каминная вентиляционная решетка

Внутренние приточные решетки изготавливаются различной формы и цвета, иногда привлекательного дизайна. Популярностью у архитекторов пользуется круглая форма решеток вентиляции, как наиболее гармоничная и незаметная. Приточные вентиляционные решетки никогда не оборудуются клапанами. Дизайнерские экземпляры создаются с применением ручной обработки древесины, кованых элементов, лазерной резки. Через каминные вентиляционные решетки согревается воздух в зале. Холодный конвективный поток проникает в камин через нижнюю решетку и согретым поступает в помещение через верхнюю. Потому в канале камина должна располагаться пара вентиляционных решеток.

Вентиляционные решетки для каминов изготавливают только из огнеупорных и неплавких материалов. Их можно отнести к категории декоративных вентиляционных решеток за разнообразие цветов и орнаментов.

Вентиляционные решетки в помещении

Внутри дома монтируют как вытяжные, так и приточные решетки, а также переточные модели. Перечислим все самые популярные в быту вентиляционные решетки, которые решают разные задачи.

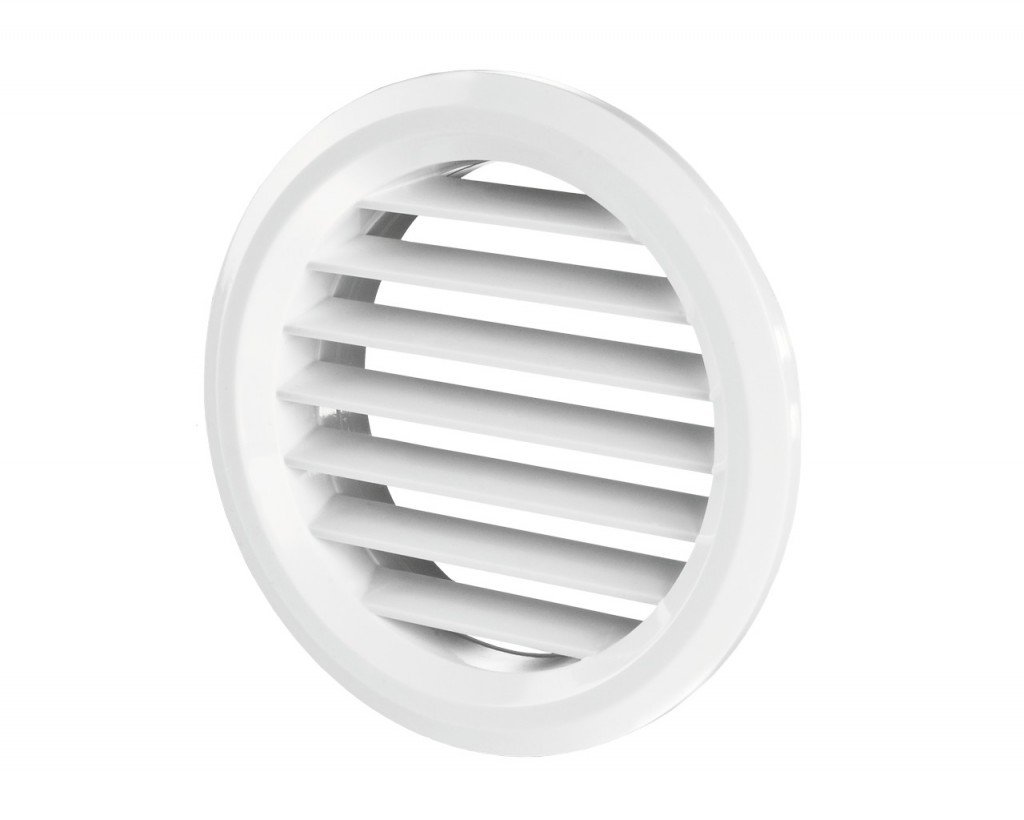

Пластиковые приточно-вытяжные модели легко установить своими руками. Они служат для обеспечения межкомнатного воздухообмена и выполняют декоративную функцию. Для сохранения звукоизоляции оснащаются наклонными ламелями, которые пропускают воздух, но отражают звуки. Изготавливаются из современного качественного, безопасного пластика, легки в обслуживании. В конструкцию включена снимающаяся верхняя панель – можно просто отщелкнуть элемент, вымыть решетку внутри и снова вставить панель.

Дверные решетки решают задачу межкомнатного воздухообмена, но
ставятся в дверях. Чаще всего – в ванных комнатах, кухнях и т. п. Еще одно возможное направление использования таких моделей – подоконник. Через решетку в подоконнике нагретый воздух от радиатора отопления свободно проникает в помещение. Материалом для изготовления также служит пластик.

Пластиковые решетки, монтируемые в местах выхода гофры от вытяжки на кухне. Как правило, эти изделия имеют круглое отверстие, и дополнительно оснащены девиаторами – устройствами, препятствующими обратной тяге. Изготавливаются разборными, для того чтобы их было легко почистить. Накладные модели используются в помещениях, где вентиляция имеет естественную тягу.

Монтаж металлической вентиляционной решетки внутри помещений производится как на потолки, так и на стены – в качестве элемента вентиляционных, отопительных и систем кондиционирования. Для защиты от проникновения насекомых изделия оснащаются москитными сетками.

Щелевые модели позволяют сделать вентиляционные выходы практически незаметными. Их размеры зависят от дизайна комнаты, и монтаж производится между уровнями потолка или декоративными элементами на стенах.

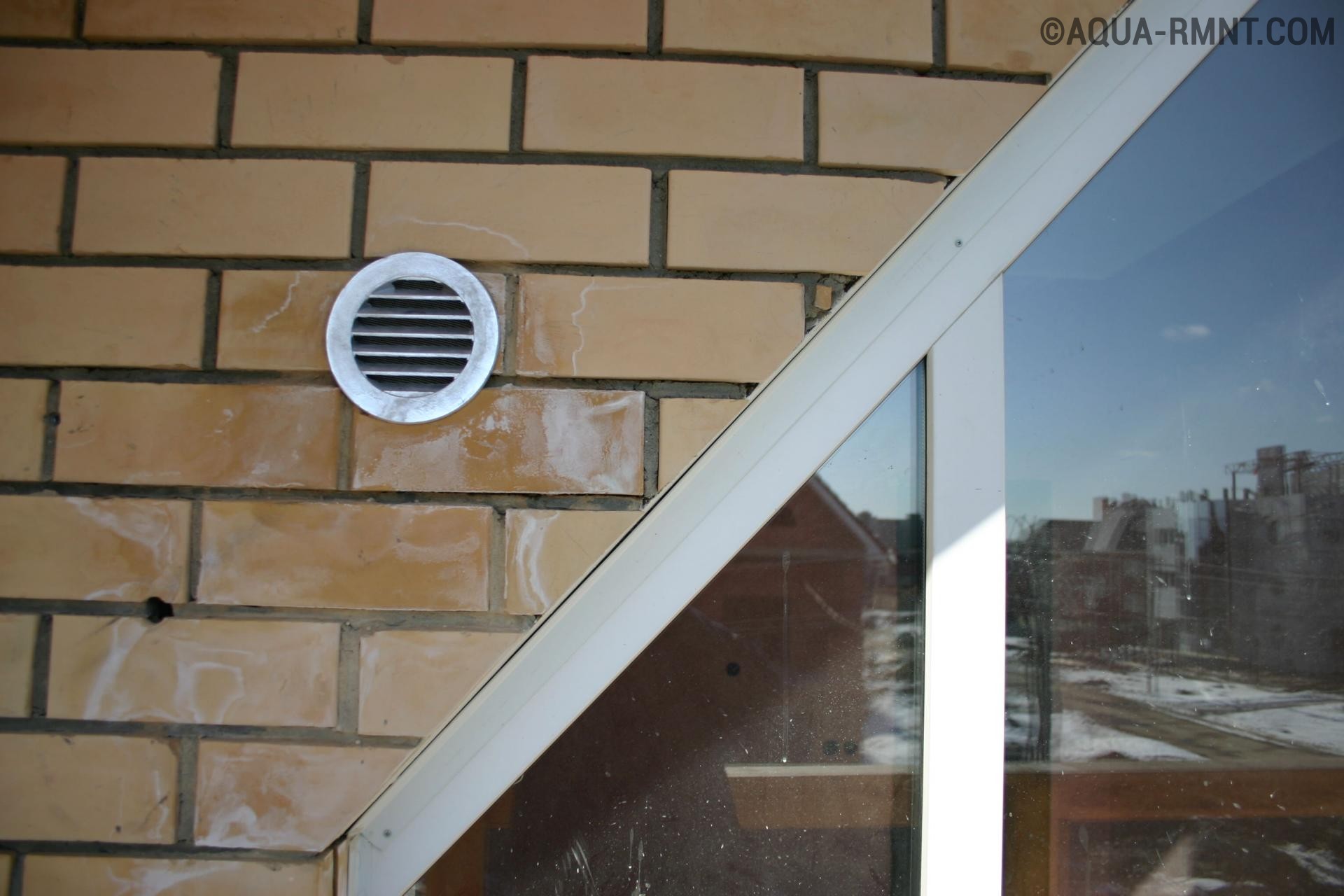

Решетки снаружи здания

Если планируется установка вентиляционных решеток за пределами помещения, то чаще выбирают модели из металла. Решетки вытяжные из пластика используются тогда, когда установка вентиляционной решетки требуется снаружи, и при этом необходимо сэкономить. Для того чтобы не возникала обратная тяга, они снабжаются особыми гравитационными жалюзи и заслонками.

Фронтонные модели предназначены для установки на чердаках.

Цокольные – монтируются в подвалах. В них особое внимание уделяется защите от грызунов.

Основные способы установки

Монтаж вентиляционной решетки не требует особых знаний и навыков. Его вполне может произвести домашний мастер, обладающий терпением и аккуратностью. Большинство промышленных изделий состоят из двух частей:

• основного корпуса, крепящегося непосредственно на отверстие в стене или двери;

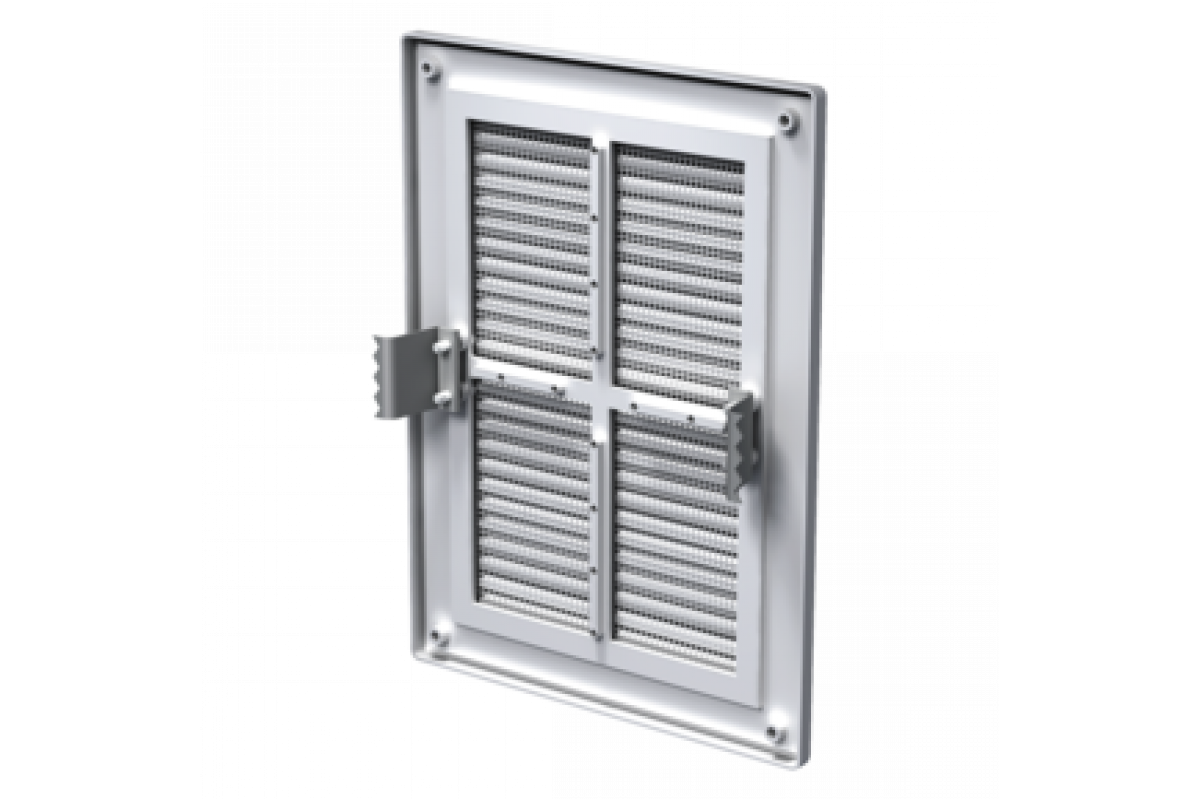

• съемной части, вставляемой в проемы корпуса, которая позволяет без особых проблем производить ревизию и очистку каналов системы вентиляции.

Начинают вешать внутреннюю решетку вентиляции с первой части, играющей роль рамы. Делают это с помощью крепежных материалов или клеевых составов. Перед этим соответствующим образом готовится наружная поверхность вентиляционного отверстия. Она должна быть ровной и чистой. Обычно решетку ставят на стену после нанесения на нее финишного покрытия. Сделать это можно разными способами:

1. Крепление шурупами или саморезами выполняется на прочную стену из бетона, древесины или гипсокартона. Для этого в корпусе решетки в местах, закрываемых съемной частью, просверливают сквозные отверстия, которые зенкуют по форме шляпки. В бетоне или кирпиче в соответствующих местах с помощью дрели придется установить дюбели. При конструкции решетки без съемной части головки шурупов после монтажа шпаклюют и закрашивают под цвет основного материала.
2. Закрепление плинтусом или штапиком принято применять для деревянных изделий, хорошо вписывающихся в интерьер стиля кантри, целиком выполненный из древесины. При этом также используются саморезы или финишные гвозди с уменьшенным размером шляпки.

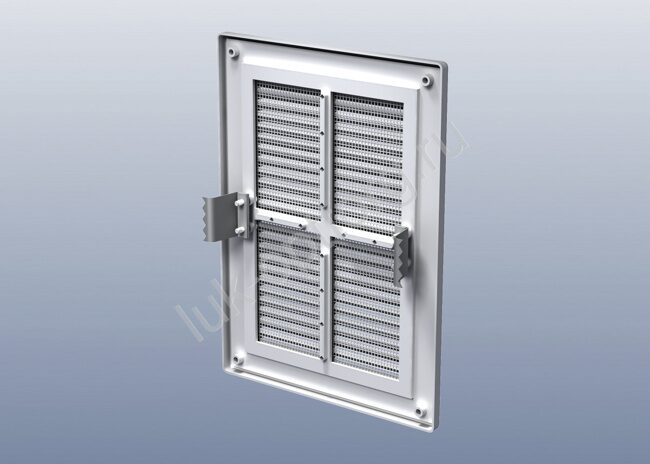

3. Промышленные модели с входящими в их устройство штатными распорными элементами с пружинным прижатием достаточно просто вставить в вентиляционное отверстие, которое для этого должно иметь стандартные габариты.

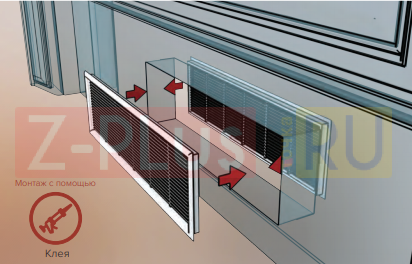

4. Прикрепить пластиковую решетку к любому основанию проще всего с помощью клея. Это особенно актуально для стен, облицованных хрупкими материалами вроде керамической плитки. Для этого обычно применяют составы типа «жидкие гвозди». Их наносят сплошной полосой на тыльную сторону детали, которую прижимают к стене и фиксируют с применением малярного скотча до полного высыхания. Демонтировать хрупкую деталь в этом случае без ее разрушения уже не получится.

Съемную часть решетки плотно вставляют в закрепленное на стене основание. При этом из эстетических соображений лучше повернуть ее так, чтобы отверстия между планками жалюзи не были видны случайному наблюдателю, стоящему на полу помещения. Во время выбора и установки переточных решеток обращают внимание на то, чтобы не получалось прямое прохождение сквозь них световых лучей. Это может ухудшить звукоизоляцию и выглядит не очень красиво.

В состав пластиковых моделей обычно входит тонкая сетка, которая быстро забивается пылью, уменьшая эффективность системы вентиляции. Поэтому большинство мастеров ее не устанавливают. В противном случае придется регулярно заниматься чисткой сетки.

Методы установки вентиляционных решеток

В данном разделе обрисована несложная инструкция монтажа несложной конструкции накладной решетки, который возможно делать несколькими методами:

1. Крепление шурупами «впотай», пожалуй, самый несложный и доступный способ независимой установки вентрешетки. Он применим фактически на любой поверхности стен (цементной, деревянной, кирпичной, гипсокартонной).

Выполняется он следующим образом:

• Размечаем место монтажа на стене.
• В случае с цементными и кирпичными стенками нужно будет просверлить дрелью либо перфоратором отверстия под дюбели.

• Отверстия для крепления на самой решетке обрабатываются так, дабы шляпка вкрученного шурупа легла «заподлицо» с поверхностью рамки.
• Потом прикладываем изделие и завинчиваем шурупы.

Обратите внимание! Каким бы методом вы не воспользовались, главным в ходе остается весьма плотное крепление к стенке без щелей и зазоров. В некоторых случаях возможно кроме того применять силиконовый герметик, дабы заизолировать канал.

• Посредством плинтуса либо штапика крепятся вентиляционные деревянные решетки. Так же крепят изделия иного типа, но в помещении с деревянной облицовкой либо декорированное деревянными предметами.

1. Крепление на клей стремительного действия типа «жидкие гвозди» (Дракон, Титан), силикон и т.д.

Наряду с этим методе направляться функционировать так:

• Выдавить полосу клея посредством особого приспособления-пистолета по контуру вентиляционного барьера.
• Хорошо прижать решетку к стенке.
• Зафиксировать ее в таком положении окажет помощь монтажная пена.
• На следующий сутки пену удаляют.

1. Еще один распространенный и несложный метод — крепление на распорные элементы.

Совет! В местах, где не представляется эргономичным и вероятным герметичная установка решетки в систему вентиляции применяют адаптер для вентиляционной решетки.

Для монтажа в помещения отдавайте предпочтение экологически надёжным, нетоксичным изделиям.

Некоторые правила установки

Если вы планируете монтаж решетки своими руками, нужно помнить о некоторых важных правилах. Итак, как установить вентиляционную решетку, чтобы она эффективно справлялась со своей задачей?

Оптимальная высота вентиляционного выхода (или притока) в помещении – 2 метра от уровня пола.

В том случае, когда невозможно закрепить решетку на стену, можно вмонтировать ее в пол. Тогда необходимо убедиться, что она не мешает при ходьбе.
В комнате с низким потолком можно поставить потолочную решетку. То же касается и помещений с натяжными и подвесными потолками.
Декоративная дверная вентиляционная решетка спасет положение, когда нет никаких иных вариантов.

Как правильно установить вентиляционную решетку

Крепление возможно несколькими способами. Какой именно вы выберете – зависит от места установки и вида самой решетки.

Крепеж с помощью специальных защелок. Не совсем надежный метод, хотя он сохраняет эстетичный вид самого изделия. Если у вентиляционного отверстия неровные края, зажим будет сложно защелкнуть. В этом случае можно воспользоваться специальной выравнивающей монтажной рамкой.
Монтаж на конструктивно предусмотренные шпингалеты, захваты или завертки – удобный метод. Однако решетка с такими деталями стоит дороже обычной, это нужно учесть.
Фиксация с помощью жидких гвоздей – весьма удобный метод. Но помните, что это при необходимости снять и переставить решетку после наклеивания не получится. Зато фиксация получается надежной, не требуется выравнивать поверхность основания перед установкой, не страдает внешний вид изделия.

Фиксация саморезами или винтами – метод, лучше всего подходящий для монтажа наружных моделей. Как правило, в таких решетках уже предусмотрены отверстия под крепеж. Плюсы – надежное соединение, минусы – некрасивый внешний вид, хотя эту проблему можно легко решить, покрасив головки винтов или саморезов в цвет решетки.
О том, как ставить вентиляционную решетку в натяжной потолок, лучше всего знают мастера, занимающиеся монтажом таких потолков. Если говорить вкратце – то предварительно на черновой потолок ставится основание из фанеры, после остывания полотна в нем делает прорезь для решетки, на полотно прочно приклеивается протекторное кольцо и затем уже можно крепить решетку.
В подоконники решетка устанавливается с одной стороны, в двери – с двух сторон, для эстетичного вида. И те и другие модели подбираются в цвет подоконника или дверного полотна.
В сущности, установить вентиляционную решетку самостоятельно достаточно просто, главное – выбрать подходящую по конструкции и цене модель.

Выясняем, как правильно установить вентиляционную решетку

Вентиляция — одна из важнейших инженерных систем, необходимая для обеспечения комфортного климата в помещениях любого типа. В бытовых вентиляционных системах самым распространенным оборудованием для воздуховодов и вентиляционных шахт являются решетки. Они устанавливаются в отверстие вентканала непосредственно на входе в него воздушного потока, уже омывшего помещение.

В процессе установите вентиляционного барьера важно одно – герметичность прижимания

Способы установки вентиляционных решеток

В данном разделе описана несложная инструкция монтажа простой конструкции накладной решетки, который можно выполнять несколькими способами:

Фиксация решетки на стене с помощью малярного скотча подходит только для временного крепления, к примеру, чтобы наметить отверстия для сверления

1. Крепление шурупами «впотай», пожалуй, самый простой и доступный метод самостоятельной установки вентрешетки. Он применим практически на любой поверхности стен (бетонной, деревянной, кирпичной, гипсокартонной).

Выполняется он следующим образом:

• Размечаем место монтажа на стене.
• В случае с бетонными и кирпичными стенами необходимо будет просверлить дрелью или перфоратором отверстия под дюбели.

Сверлите осторожно, так как вокруг вентканала стены обычно пустотелые, саморезы лучше брать с дюбелем

• Отверстия для крепления на самой решетке обрабатываются так, чтобы шляпка вкрученного шурупа легла «заподлицо» с поверхностью рамки.
• Далее прикладываем изделие и завинчиваем шурупы.

Не забывайте регулярно снимать решетку и прочищать ее от накопившейся грязи и пыли

Важно! Каким бы способом вы не воспользовались, главным в процессе остается очень плотное крепление к стене без щелей и зазоров. В некоторых случаях можно даже использовать силиконовый герметик, чтобы заизолировать канал.

• С помощью плинтуса или штапика крепятся вентиляционные деревянные решетки. Так же крепят изделия иного типа, но в помещении с деревянной облицовкой или декорированное деревянными предметами.

1. Крепление на клей быстрого действия типа «жидкие гвозди» (Дракон, Титан), силикон и т.д.

При этом способе следует действовать так:

• Выдавить полоску клея с помощью специального приспособления-пистолета по контуру вентиляционного барьера.
• Плотно прижать решетку к стене.
• Зафиксировать ее в таком положении поможет монтажная пена.
• На следующий день пену удаляют.

1. Еще один распространенный и простой способ — крепление на распорные элементы.

Совет! В местах, где не представляется удобным и возможным герметичная установка решетки в систему вентиляции используют адаптер для вентиляционной решетки.

Для монтажа внутри помещения отдавайте предпочтение экологически безопасным, нетоксичным изделиям.

Решетки для систем вентиляции представлены на современном строительном рынке в большом разнообразии форм, размеров, дизайна и материалов изготовления. В зависимости от вышеперечисленных параметров изменяется и цена на то или иное изделие. В следующих разделах мы расскажем вам об особенностях данных изделий.

Не разбирающийся человек с первого раза и не подберет нужную решетку для своего вентиляционного канала

Место установки

Специалисты различают вентиляционные решетки по основным признакам. Главенствующее место в классификации рассматриваемых нами изделий занимает место и способ их установки. По этому признаку вент решётки подразделяют на:

1. Внутренние — обычно красивые вентиляционные решетки устанавливаются изнутри помещений. Их конструкции не подвержены особым нагрузкам, поэтому изготавливаются в основном из пластика.

Подобным изделиям характерны:

• Небольшие размеры.
• Визуальная привлекательность.
• Разнообразие стилей и цветовых решений.

Все это позволяет любому, даже самому требовательному покупателю, выбрать наиболее подходящую модель, органично сочетающуюся с общим дизайном интерьера помещения.

Читайте также:  Немецкие отопительные котлы компании Будерус. Описание, характеристики и отзывы

Кроме того, внутренние подкласс очень прост и удобен в установке своими руками и дальнейшей эксплуатации. Нередко внутренняя вентиляционная решетка с задвижкой, что позволяет легко регулировать направление и интенсивность воздухообмена в помещении.

1. Наружные. Согласно названию, эти изделия крепятся с внешней стороны здания. Назначение наружных решеток — защита воздуховодов от проникновения пыли, грязи, насекомых, грызунов и атмосферных осадков. Это, как правило, вентиляционные жалюзийные решетки из высокопрочного алюминия, устойчивого к воздействию агрессивным проявлениям внешней среды.
2. Переточные. Вентиляционные переточные решетки используют для воздухообмена между помещениями. Изделия такого типа оснащаются V- образными жалюзи, расположенные таким образом, что перекрывают друг друга. Это обеспечивает свето- и шумоизоляцию между помещениями. Существуют специальные вентиляционные решетки для дверей, перегородок и стен и т. д.

К сведению! Для подпольных вентканалов используют специальные вентиляционные напольные решетки, изготовленные в основном из алюминия или дерева.

В ремонте важны все мельчайшие детали, вплоть до того, насколько решетка больше вентканала

Конструкция

Следующий признак, определяющий классификацию решеток — их конструктивные особенности.

Согласно им, различают такие конструкции:

• Регулируемые изделия оборудованы подвижными жалюзи, открытие-закрытие которых существенно влияет на скорость движения воздуха и интенсивность воздухообмена.
• Нерегулируемые. Название говорит само за себя. Это простые конструкции без дополнительных функций.
• Инерционные решетки способны автоматически закрывать жалюзи при отсутствии движения воздушных масс.

Материалы для изготовления

Вентиляционные решетки изготавливают из различных материалов.

Исходя из этого изделия классифицируются на:

Их отличает:

• Невысокая стоимость.
• Устойчивость к биологическому воздействию.
• Удобство и простота в уходе.
• Возможное изменение цвета и формы под воздействием ультрафиолета.

1. Алюминиевые изделия легкие, прочные, не боятся прямых солнечных лучей, но дороже пластиковых.
2. Деревянные решетки используют исключительно внутри помещений. Эти экологичные, эстетичные изделия гармонично вписываются в самые изысканные интерьеры. Изготавливаются решетки из массива дерева, поэтому требуют особого ухода и стоят немало.

Деревянные изделия идеально подходят для бань и саун

1. Стальные вентиляционные решетки очень прочные и долговечные. Они намного тяжелее алюминиевых конструкций и стоят гораздо дороже.

Интересно! В производстве кухонных и столовых гарнитуров часто используются мебельная вентиляционная решетка, это традиционно изделия из дерева или ротанга.

Форма изделий

Четвертый из основных признаков, определяющих классификацию вентрешеток — это их форма.

В этом случае вариантов намного больше, чем основные геометрические формы:

• Квадрат.
• Круг.
• Овал.
• Прямоугольник.

Производители вентиляционных решеток, особенно для использования внутри помещений, не останавливаются в изыскании новых форм и декора своих изделий.

Безусловно, для оформления вентканалов с улицы используют простые вентиляционные решетки круглые наружные, либо квадратные и прямоугольные. Конечно, если речь не идет об особенных архитектурных решениях здания, когда каждая мелочь должна соответствовать общему ансамблю.

Внимание! Приобретая решетку, помните, что она по своей сути является препятствием для потока воздуха направляющегося в вентканал. Выбирайте конструкцию, которая не понизит производительность и эффективность системы вентиляции в целом.

Основные способы монтажа

Решетка устанавливается, исходя из ее предназначения – ванная, жилая комната, подвал

Место установки и ориентация решетки зависит от ее предназначения и уровня расположения.

Первое, с чем следует определиться — это направленность жалюзи. Они выполняют больше маскировочную, чем направляющую функцию. Исходя из этого, изделия лучше ставить так, чтобы панели решетки закрывали сетку. Если она будет под потолком, ставить ее нужно жалюзи кверху. И наоборот — ставить вентиляционную решетку у пола следует жалюзи книзу.

Повесить модели большого размера и веса целесообразно на прочные и длинные саморезы, способные выдержать большие нагрузки. Если решетки крепятся на кафель, лучше не портить его лишними отверстиями, а приклеить на прозрачный или цветной раствор.

Вывод

Ознакомившись с вышеописанной информацией, вы точно нашли ответы на поставленные вопросы и сейчас имеете представление о том, что такое вентиляционная решетка и как она крепится к стенке. Не забывайте, что проветривание помещения нужно не только в эстетических мыслях (дабы удалить запахи), но и полезно для здоровья (разряжается воздушное пространство).

Источники

• https://mystroiteli1.ru/ventilyaciya/ventiliacionnaia-reshetka-vidy-razmery-i-ystanovka.html
• https://TopVentilyaciya.ru/ventilyaciya/elementy/kak-ustanovit-ventilyatsionnuyu-reshetku.html
• https://StrojDvor.ru/ventilyaciya/kak-pravilno-vybrat-ventilyacionnuyu-reshetku-podxodyashhego-vida-tipa-i-razmera-metody-ustanovki/
• https://ventazbuka.ru/v-zdanii/v-kvartire/ventiliacionnie-reshetki.html
• https://AeroClima.ru/ventilyaciya/ustanovka-reshetki/
• https://uchebniksantehnika.ru/ventiliatsiia/vyiasniaem-kak-verno-ustanovit-ventiliatsionnuiu-reshetku.html
• https://SavoPenza.ru/sistemy-otopleniya/kak-postavit-ventilyacionnuyu-reshetku-2.html
• https://StrojDvor.ru/ventilyaciya/sposoby-pravilnoj-ustanovki-ventilyacionnoj-reshetki/

[свернуть]

Основные способы установки и закрепления различных типов вентиляционных решеток своими руками

Предназначение и роль

На самом деле вентиляционная система — одна из самых важных инженерных конструкций любого дома, независимо от того, частный он или многоквартирный. Именно вентиляция отвечает за правильный воздухообмен, а также за комфортные климатические условия в каждой отдельной квартире или комнате. Система имеет свои вентиляционные каналы, на входе и выходе которых монтируется решетка.

Она выполняет сразу несколько функций, а именно:

• защищает шахты от возможного засорения, так как в них могут случайно попасть предметы, животные;
• правильно распределяет воздушные потоки, в особенности это касается решетки вентиляции приточного типа;

Как правильно ставить вентиляционную решетку, будет зависеть от материала, из которого она изготовлена. Но, как правило, все варианты работ вполне можно выполнить самостоятельно, не прибегая к помощи специалистов.

Как установить вентиляционную решетку на кухне?

В каждом жилом доме (многоквартирном или частном) имеются вентиляционные каналы. Они необходимы для естественной циркуляции воздуха в помещении. В противном случае проветривание квартиры становится абсолютно бесполезным. Однако, если говорить о вентиляции в многоквартирном доме, то становится понятно, что каналы проходят через весь дом (через каждую квартиру). Безусловно, чтобы из вентиляции в помещение ничто не проникло и используются вентиляционные решётки. Тут можно приобрести эксклюзивные вентиляционные решётки, выполненные из металла. Безусловно, подобный вариант значительно проще вписать в интерьер, в отличие от пластиковых аналогов. Размер вентиляционных каналов может различаться. А это означает, что предварительно необходимо выполнить примерку. Дабы в дальнейшем осуществить установку вентиляционной решётки корректным образом, углы её отмечаются при помощи любой метки. Зачастую на кухне используются обои (виниловые например). В этом случае установка вентиляционной решётки выполняется при помощи саморезов. В углах расположенных технологические отверстия. При помощи дрели засверливаются отверстия и в них устанавливаются саморезы, которые идут в комплекте с вентиляционной решёткой. Однако, на кухне также может быть использована плитка в качестве отделки. Напомним, что кухня считается второй комнатой по влажности после туалета. Плитка позволяет защитить стены от влаги. Кроме того, плитку значительно проще очищать от загрязнителей, присущих кухне. В случае, если Вы не профессионал в отделке, то неаккуратными действиями можете привести к появлению трещин на плитке. Если Вы не чувствуете в себе уверенности, настоятельно не рекомендуется выполнять установку вентиляционной решётки подобным образом. Существует более простой способ:

• вентиляционная решётка очищается;
• плитка, где будет установлена решётка, тщательно замывается;
• по периметру решётки наносятся шарики силиконового герметика;
• решётка с усилием прижимается к плитке и излишки убираются.

Можете не сомневаться в прочности крепления. Силиконовый герметик очень прочно удерживает вентиляционную решётку. В случае, если потребуется её демонтировать, достаточно в стык между плиткой и решёткой протолкнуть острый нож и срезать решетку вместе с герметиком. Сам герметик с плитки удаляется беспроблемно и не оставляет на ней повреждений. Смотрите также:

• Узнайте о том, как выполнить оформление кухни в стиле лофт.

В видео мастер наглядно демонстрирует установку вентиляционной решётки:
www.stroim-2014.ru

Основные виды

На самом деле существует огромный выбор решеток, можно подобрать изделия на любой вкус, цвет и даже кошелек. Но, несмотря на это, все устройства имеют свои отличительные особенности, по которым их можно дифференцировать.

Первостепенный классификационный признак различия — это место и способ установки, он может быть следующим:

• наружный — этот вариант подразумевает монтаж решетки на внешней стене строения, где выходит вентиляционная труба;
• внутренний тип — чаще всего монтируется в кухне или ванной, конструкция устанавливается в проеме вытяжной шахты;
• переточный вид — такие изделия позволяют регулировать воздухообмен между смежными комнатами.

Рекомендуем ознакомиться: Разновидности и правила выбора рециркуляционной вытяжки

Что касается наружных конструкций, то они отличаются от всех остальных видов своими габаритами, высоким уровнем прочности, а также хорошей устойчивостью к резким температурным перепадам и другим внешним климатическим условиям. На них дополнительно устанавливается жесткая рама, заходящая внутрь вентиляционного отверстия. А затем ее надежно фиксируют стальными анкерами или при помощи специальных заводских распорных элементов. Именно такой способ установки считается самым надежным и долговечным.

Переточные модели чаще всего применяют для крепления стен, перегородок или дверей, они являются соединительными элементами между помещениями. При этом выполняют задачу воздухообмена и обеспечивают звуко- и светоизоляцию. Обычно такие устройства оснащаются специальными жалюзи в форме буквы V, которые перекрывают друг друга.

Закрепить вентиляционную решетку внутри помещения абсолютно не сложно, это под силу сделать каждому. Эти изделия отличаются эстетичным видом, легкостью и компактностью. Для ванной комнаты желательно приобретать устройства, изготовленные из водостойкого материала, например, легкого пластика.

Способы установки вентиляционных решеток

В данном разделе описана несложная инструкция монтажа простой конструкции накладной решетки, который можно выполнять несколькими способами:

1. Крепление шурупами «впотай», пожалуй, самый простой и доступный метод самостоятельной установки вентрешетки. Он применим практически на любой поверхности стен (бетонной, деревянной, кирпичной, гипсокартонной).

Выполняется он следующим образом:

• Размечаем место монтажа на стене.
• В случае с бетонными и кирпичными стенами необходимо будет просверлить дрелью или перфоратором отверстия под дюбели.

• Отверстия для крепления на самой решетке обрабатываются так, чтобы шляпка вкрученного шурупа легла «заподлицо» с поверхностью рамки.
• Далее прикладываем изделие и завинчиваем шурупы.

Важно! Каким бы способом вы не воспользовались, главным в процессе остается очень плотное крепление к стене без щелей и зазоров. В некоторых случаях можно даже использовать силиконовый герметик, чтобы заизолировать канал.

• С помощью плинтуса или штапика крепятся вентиляционные деревянные решетки. Так же крепят изделия иного типа, но в помещении с деревянной облицовкой или декорированное деревянными предметами.

1. Крепление на клей быстрого действия типа «жидкие гвозди» (Дракон, Титан), силикон и т.д.

При этом способе следует действовать так:

• Выдавить полоску клея с помощью специального приспособления-пистолета по контуру вентиляционного барьера.
• Плотно прижать решетку к стене.
• Зафиксировать ее в таком положении поможет монтажная пена.
• На следующий день пену удаляют.

1. Еще один распространенный и простой способ — крепление на распорные элементы.

Совет! В местах, где не представляется удобным и возможным герметичная установка решетки в систему вентиляции используют адаптер для вентиляционной решетки.

Для монтажа внутри помещения отдавайте предпочтение экологически безопасным, нетоксичным изделиям.

Конструктивные особенности и материал

Все решетки вентиляции, помимо способа крепления, различаются и своими конструктивными особенностями. Современные изделия в зависимости от своих функциональных возможностей могут быть следующими:

• регулируемые — такая система дополнительно оснащается специальными подвижными заслонками, при помощи которых можно изменять проходное сечение;
• нерегулируемые — эта конструкция абсолютно неподвижна;
• инерционные — имеют поворотные ламели, имеющие возможность менять свое положение от силы напора воздуха и его направления:
• комбинированные — самые популярные модели, так как оснащены патрубком, с помощью которого можно подключить вытяжку, установленную над газовой плитой.

Все решетки подбираются с учетом размера отверстия вентиляционной системы и ее формы. Наружные модели берутся с небольшим запасом, чтобы была возможность перекрыть все сечения отверстия. Большей популярностью пользуются прямоугольные и круглые планки, которые производятся из прочных, экологически чистых материалов, устойчивых к влажности. К таким видам можно отнести:

• сталь;
• алюминиевые или медные сплавы;
• дерево;
• пластик.

Перед тем как выбрать ту или иную модель, необходимо определиться, где именно будет крепиться вентиляционная решетка. Своим руками установить конструкцию несложно, если следовать согласно инструкции и соблюдать последовательность действий.

Способы крепления вентиляционных решеток

Установка вентиляционной решетки не требует каких-либо специальных знаний, поэтому выполнение подобной операции доступно практически каждому домовладельцу. Закрепить изделие можно двумя способами: с помощью фиксирующих элементов либо клея. Конструкция большинства вентиляционных решеток предполагает основной корпус, разделяемый на 2 части: одна из них устанавливается непосредственно в воздуховод, вторая, съемная, крепится на первую. Для того чтобы поставить вентиляционную решетку и исключить вибрационный эффект, фиксация должна производиться через резиновую прокладку. При выборе устройства следует учитывать, что данное изделие препятствует прохождению воздушных масс, поэтому необходимо подбирать решетку по габаритам таким образом, чтобы вентиляция работала по-прежнему эффективно. Крепление может осуществляться несколькими способами:

1. Шурупами «впотай»: сначала нужно зенковать отверстия под подготовленные шурупы так, чтобы их головки были заподлицо с плоскостью вентиляционной решетки. Если стена бетонная, то сначала нужно разметить отверстия под пластиковые дюбели, затем просверлить отверстия победитовым сверлом и вставить пластиковые элементы в стену.
2. Штапиками или с помощью плинтусов: данный способ фиксации вентиляционных решеток приемлем при необходимости достижения нужного декоративного эффекта в помещении, оформленном деревянными элементами.
3. Посредством клея: можно использовать любой монтажный клей, например, типа «жидкие гвозди». Для нанесения клеящего состава воспользуйтесь специальным пистолетом и наносите клей по периметру изделия, не допуская просветов. Далее приложите изделие к стене с небольшим нажимом и зафиксируйте устройство монтажной лентой, которую через сутки можно будет убрать.
4. На распорные детали — один из наиболее распространенных способов крепления, позволяющий быстро установить устройство, если имеются отверстия в стене. Если же нет, то необходимо воспользоваться дрелью и победитовым сверлом: диаметр отверстий должен соответствовать размерам распорных элементов.

Если вентиляционная решетка будет монтироваться внутри здания, то лучше отдать предпочтение изделиям из нетоксичного, экологически безопасного материала.

WP_Query Object ( => Array ( => 1 => rand) => Array ( => 1 => rand => [m] =>

=> 0 => => => => => 0 => => => => 0 => => => => 0 => 0 => 0 [w] => 0 => => => => => => => => => 0 => => => [s] => => => => => => => Array () => Array () => Array () => Array () => Array () => Array () => Array () => Array () => Array () => Array () => Array () => Array () => Array () => Array () => Array () => => => 1 => 1 => 1 => 1 => => => 50 => =>) => WP_Tax_Query Object ( => Array () => AND => Array () => Array () => wp_posts => ID) => WP_Meta_Query Object ( => Array () => => => => => => Array () => Array () =>) => => SELECT SQL_CALC_FOUND_ROWS wp_posts. ID FROM wp_posts WHERE 1=1 AND wp_posts.post_type = «post» AND (wp_posts.post_status = «publish») ORDER BY RAND() LIMIT 0, 1 => Array ( => WP_Post Object ( => 553 => 2 => 2015-06-11 11:51:26 => 2015-06-11 07:51:26 =>

Как установить вентиляционную решетку — Строительство саун и бань

Проектирование и качественный монтаж вентиляционной системы в помещении в обязательном порядке предусматривает выполнение работ по установке
Проектирование и качественный монтаж вентиляционной системы в помещении в обязательном порядке предусматривает выполнение работ по установке вентиляционных решеток. Следует отметить, что некоторые ошибочно полагают, что решетки в системе вентиляции несут исключительно декоративную функцию, но не практическое значение. Однако это огромное заблуждение.

Содержание

Вентиляционные решетки: значение и роль

Главным предназначением вентиляционных решеток является обеспечение качественной вентиляции в помещении посредством правильного распространения воздушного потока и поступления кислорода в достаточном объеме. Для этого установка вентиляционных решеток производится в соответствии с правилами пожарной безопасности и является обязательной для любого здания и сооружения, поскольку именно вентиляционные решетки в момент возникновения возгораний помогают ликвидировать дым и минимизировать возможность отравления угарным газом.

Разновидности и описание вентиляционных решеток

Современный рынок строительной продукции поражает многообразием и вариациями вентиляционных решеток: все конструкции отличаются формами, размерами, дизайнерскими и цветовыми решениями, материалом изготовления и, конечно же, ценой.

При этом специалисты различают минимум четыре основных и несколько второстепенных признаков, по которым можно дифференцировать решетки.

Первостепенным классификационным признаком, определяющим разновидности решеток, считается способ и место их установки. Подобный признак позволяет подразделить вентиляционные решетки на:

1. наружные;
2. внутренние;
3. переточные.

Наружные вентиляционные решетки, судя по названию, подлежат креплению вне здания или сооружения. Их основное предназначение – защита проемов воздуховодов от сора и атмосферных осадков, насекомых и мелких грызунов. В качестве материала изготовления зачастую используется алюминий повышенной прочности, устойчивый к негативным воздействиям внешней среды и УФ лучам. Наружные вентиляционные решетки в обязательном порядке оснащены жалюзи, зафиксированными под определенным углом, и обладают функцией подогрева, которая успешно борется с образованием наледи в холодное время года.

Внутренние вентиляционные решетки предназначены для крепления внутри здания, а поскольку их конструкция рассчитана на значительно меньшие нагрузки, то их изготавливают из прочного пластика. Решетки такого типа в первую очередь отличаются визуальной привлекательностью и компактными размерами, а многообразие стилей и расцветок позволяет выбрать оптимальную модель, которая гармонично впишется в общий интерьер помещения. Внутренние вентиляционные решетки просты в установке и удобны в эксплуатации, зачастую они имеют съемную центральную часть или же оснащены регулируемыми жалюзи, благодаря которым Вы без особого труда сможете изменить интенсивность вентилируемого воздуха и его направление.

Переточные вентиляционные решетки используются для крепления в стены, двери и перегородки и несут не только прямую функциональную нагрузку, но и соединяют между собой два помещения, обеспечивая воздухообмен и создавая при этом звуко- и светоизоляцию. Решетки такого типа оснащены жалюзи V-образной формы, расположенными таким образом, чтобы перекрывать друг друга.

В зависимости от особенностей конструкции, вентиляционные решетки классифицируются на:

1. регулируемые;
2. нерегулируемые;
3. инерционные.

Особенность конструкции регулируемых вентиляционных решеток состоят в наличии подвижных жалюзи, благодаря которым в любой момент Вы сможете изменить коэффициент живого сечения и проконтролировать движение воздушного потока.

Нерегулируемые вентиляционные решетки таких жалюзи не имеют, а значит, Вы лишены возможности регулировать перемещение воздуха.

Инерционные вентиляционные решетки способны в автоматическом режиме перекрывать вентиляцию сразу после прекращения движения воздушных масс.

Используемые для изготовления решеток материалы, позволяют дифференцировать модели на:

1. пластиковые;
2. алюминиевые;
3. деревянные;
4. стальные и прочие.

Пластиковые вентиляционные решетки характеризуются высокой коррозийной и биологической устойчивостью и приемлемой ценой, однако прямые солнечные лучи неблагоприятно сказываются на внешней привлекательности изделий: со временем они могут коробиться и изменить свой цвет.

Алюминиевые вентиляционные решетки обладают относительно высокой прочностью и малым весом, в течение длительного времени сохраняют свои первоначальные свойства под воздействием солнечных лучей, однако по сравнению с пластиковыми аналогами их стоимость несколько выше.

Деревянные вентиляционные решетки традиционно монтируются внутри помещений. Изделия экологически безопасны и внешне презентабельны, что позволяет гармонично вписать их в современный архитектурный стиль. Следует отметить, что натуральный массив, используемый для их изготовления, определяет необходимость особого ухода, да и стоимость готовой конструкции достаточно высока.

Стальные вентиляционные решетки отличаются как высокой прочностью и большим весом, так и более высокой стоимостью по сравнению с алюминиевыми конструкциями.

В зависимости от формы вентиляционные решетки могут быть:

1. круглыми;
2. прямоугольными;
3. овальными и прочими.

О том, какие вентиляционные решетки сегодня наиболее востребованы и как поставить вентиляционную решетку, рассмотрим более подробно.

1. Прямоугольные приточно-вытяжные вентиляционные решетки из пластика

Область применения

1. для потолочного или настенного монтажа;
2. для организации рационального распределения воздуха потока внутри помещений;
3. для декорирования выходов вытяжных или приточных систем вентиляции жилых, общественных и промышленных зданий и сооружений.

Особенности конструкции

1. материалом изготовления служит качественный и прочный пластик;
2. содержит множество вспомогательных элементов: крепление внутренней части к основанию осуществляется посредством защелок для чистки без демонтажа вентиляционной решетки;
3. монтаж производится с помощью шурупов;
4. модели могут быть оснащены наклонными ламелями.

2. Вытяжные вентиляционные решетки из пластика

Область применения

1. для наружной настенной установки;
2. для декорирования выходов вытяжных систем вентиляции жилых, общественных и промышленных зданий и сооружений.

Особенности конструкции

1. материалом изготовления служит качественный и прочный пластик;
2. содержит множество вспомогательных элементов;
3. оснащена жалюзи гравитационными, предотвращающими возможность обратной тяги;
4. монтаж производится с помощью шурупов.

3. Вентиляционные решетки для соединения вытяжки кухонной с помощью гибкого воздуховода

Область применения

1. дополнительная вентиляционная решетка обеспечивает естественную вытяжку в кухонных и иных помещениях, оснащенных газовой плитой.

Особенности конструкции

1. материалом изготовления служит качественный и прочный пластик;
2. наличие девиаторов, предотвращающих обратный поток через вентиляционную решетку, расположенную внизу;
3. благодаря съемной нижней части решетки, процесс очистки занимает меньше времени и сил;
4. монтаж производится с помощью шурупов.

4. Вентиляционные дверные решетки прямоугольной формы

Область применения

1. для правильной циркуляции воздушного потока внутри помещений;
2. устанавливаются в дверях кухонь, ванных комнат и санузлов;
3. монтированные в подоконники, вентиляционные решетки позволяют правильно распределить перемещение теплых воздушных масс от источников центрального отопления.

Особенности конструкции

1. материалом изготовления служит высококачественный и прочный пластик;
2. многообразие цветовых и дизайнерских решений;
3. наличие защитной сетки от насекомых или подвижной заслонки для контроля за расходом воздуха;
4. монтаж производится с помощью шурупов прямо к подоконнику или дверному полотну.

5. Металлические вентиляционные решетки

Область применения

1. для декорирования выходов вытяжных и приточных систем вентиляции жилых, общественных и промышленных зданий и сооружений, а также систем отопления и кондиционирования;
2. для правильной циркуляции воздушного потока внутри помещений;
3. для потолочного и настенного крепления снаружи или внутри зданий и сооружений.

Особенности конструкции

1. материалом изготовления служит высококачественная сталь повышенной прочности и алюминий под покраску полимерными лакокрасочными средствами;
2. расходные материалы высокого качества и цинк-фосфатная обработка гарантируют надежную защиту от коррозии и целостность покрытия;
3. наличие защитной сетки от мелких насекомых;
4. монтаж производится с помощью шурупов.

Пластиковые решетки для вентиляционных систем и систем кондиционирования

Область применения

1. для правильной приточно-вытяжной вентиляции воздушного потока в помещении.

Особенности конструкции

1. материалом изготовления служит высококачественный и прочный пластик;
2. равномерное распределение воздушного потока;
3. высокая устойчивость к температурным и механическим воздействиям;
4. наличие подпружиненных ламелей, легко извлекаемых для очистки;
5. легкость монтажа и удобство эксплуатации.

Вихревые диффузоры

Область применения

1. для крепления в подвесных потолочных системах.

Особенности конструкции

1. возможность регулировки за направлением воздушного потока;
2. монтаж производится без крепежных элементов.

Способы монтажа вентиляционной решетки

Ни для кого не секрет, что качественная установка системы вентиляции требует профессиональных знаний и навыков, наличия специальных инструментов и материалов. Поэтому выполнять ее должны исключительно профессионалы, чего нельзя сказать об установке вентиляционной решетки: монтаж может произвести любой желающий, ведь для этого необходимо лишь надежно закрепить ее посредством подходящих крепежных деталей или специального клея.

Базовая конструкция любой вентиляционной решетки предполагает наличие разъемного корпуса, одна часть которого (обод) монтируется непосредственно в сечение воздуховода. На нее в дальнейшем фиксируется съемная центральная часть, которую легко снять, очистить вентиляционный канал и установить на прежнее место. Для исключения возможных вибраций крепление обода вентиляционной решетки в сечение воздуховода осуществляется с использованием резиновых прокладок. Заднюю стенку центральной части решетки можно оснастить специальной сеткой, выполняющей роль фильтра от частичек пыли, пуха и различных насекомых.

Необходимо отметить, что решетки являются препятствием для прохождения воздуха и способны создавать дополнительное аэродинамическое сопротивление в вентиляционной системе. А это означает, что вентиляционные решетки следует подбирать таким образом, чтобы не снизить эффективность и производительность всей системы вентиляции и не уменьшить скорость движения вентилируемого воздуха.

Итак, как прикрепить вентиляционную решетку?

1. Крепление вентиляционных решеток шурупами «впотай»

Крепление накладной решетки подобным способом – это наиболее доступный и простой способ монтажа на оштукатуренную стену, деревянную или гипсокартонную поверхность, а также бетон. Как ставить вентиляционную решетку с помощью шурупов «впотай»?

Для выполнения аккуратного крепления отверстия на вентиляционной решетке зенкуются под габариты шляпки шурупа. В дальнейшем саморезы или шурупы декорируются или окрашиваются под цвет конструкции.

2. Крепление плинтусом или штапиками

Такой способ монтажа встречается достаточно редко, однако он позволяет достичь эффектного результата в помещениях, декорированных деревянными элементами.

3. Как установить вентиляционную решетку с помощью болтов с конусной головкой «впотай» к скрытым элементам?

Подобный способ монтажа предусматривает закрепление скрытых уголков или кронштейнов по периметру отверстия с установленным отступом от края. Затем через зенкованное по размерам болта отверстие, вентиляционная решетка крепится на месте.

4. Крепление вентиляционных решеток своими руками с плотным присаживанием в отверстие на клей или распорные зажимы

Такой способ отличается скрытым крепежом. Чем приклеить вентиляционную решетку?

Для этого подойдут любые жидкие гвозди, монтажный клей «титан» или «дракон», силикон «будамекс» или «пеносил». Клей наносится из картриджа при помощи специального пистолета по всему периметру решетки таким образом, чтобы он немного выступал над ее впадиной. Теперь осталось только приложить вентиляционную решетку к поверхности стены, зафиксировать ее монтажной лентой, а спустя сутки удалить.

Помните: клеить вентиляционную решетку к стене следует очень герметично, исключая малейшие просветы, и ни в коем случае нельзя мочить стену перед приклеиванием.

5. Крепление вентиляционной решетки с направляющими жалюзи на распорные элементы.

Традиционный способ крепления промышленной вентиляционной решетки с применением распорных пружинных элементов позволит Вам легко и в короткие сроки произвести монтаж решетки на готовое отверстие.

И помните, если Вам необходимо установить вентиляционную решетку в жилом помещении, то лучше использовать конструкции из натуральных, нетоксичных и безопасных для здоровья материалов. Кроме того, материал должен быть устойчив к негативным проявлениям внешней среды, если установку предполагается производить на улице.

Видеоролик с youtube

О том, как правильно установить вентиляционную решетку Вам расскажет видеоролик

[https://www.youtube.com/watch?v=omDtZnoqg5I]

www.proremont.ru

переточную, круглую, наружную, мебельную, жалюзийную, деревянную, стальную, напольную, красивую, с задвижкой, для дверей, видео-инструкция по монтажу своими руками, адаптер, фото и цена

Вентиляция – одна из важнейших инженерных систем, необходимая для обеспечения комфортного климата в помещениях любого типа. В бытовых вентиляционных системах самым распространенным оборудованием для воздуховодов и вентиляционных шахт являются решетки. Они устанавливаются в отверстие вентканала непосредственно на входе в него воздушного потока, уже омывшего помещение.

В процессе установите вентиляционного барьера важно одно – герметичность прижимания

Способы установки вентиляционных решеток

В данном разделе описана несложная инструкция монтажа простой конструкции накладной решетки, который можно выполнять несколькими способами:

Фиксация решетки на стене с помощью малярного скотча подходит только для временного крепления, к примеру, чтобы наметить отверстия для сверления

1. Крепление шурупами «впотай», пожалуй, самый простой и доступный метод самостоятельной установки вентрешетки. Он применим практически на любой поверхности стен (бетонной, деревянной, кирпичной, гипсокартонной).

Выполняется он следующим образом:

• Размечаем место монтажа на стене.
• В случае с бетонными и кирпичными стенами необходимо будет просверлить дрелью или перфоратором отверстия под дюбели.

Сверлите осторожно, так как вокруг вентканала стены обычно пустотелые, саморезы лучше брать с дюбелем

• Отверстия для крепления на самой решетке обрабатываются так, чтобы шляпка вкрученного шурупа легла «заподлицо» с поверхностью рамки.
• Далее прикладываем изделие и завинчиваем шурупы.

Не забывайте регулярно снимать решетку и прочищать ее от накопившейся грязи и пыли

Важно! Каким бы способом вы не воспользовались, главным в процессе остается очень плотное крепление к стене без щелей и зазоров. В некоторых случаях можно даже использовать силиконовый герметик, чтобы заизолировать канал.

• С помощью плинтуса или штапика крепятся вентиляционные деревянные решетки. Так же крепят изделия иного типа, но в помещении с деревянной облицовкой или декорированное деревянными предметами.

2. Крепление на клей быстрого действия типа «жидкие гвозди» (Дракон, Титан), силикон и т.д.

При этом способе следует действовать так:

• Выдавить полоску клея с помощью специального приспособления-пистолета по контуру вентиляционного барьера.
• Плотно прижать решетку к стене.
• Зафиксировать ее в таком положении поможет монтажная пена.
• На следующий день пену удаляют.

3. Еще один распространенный и простой способ – крепление на распорные элементы.

Совет! В местах, где не представляется удобным и возможным герметичная установка решетки в систему вентиляции используют адаптер для вентиляционной решетки.

Для монтажа внутри помещения отдавайте предпочтение экологически безопасным, нетоксичным изделиям.

Виды и назначение вентиляционных решеток

Решетки для систем вентиляции представлены на современном строительном рынке в большом разнообразии форм, размеров, дизайна и материалов изготовления. В зависимости от вышеперечисленных параметров изменяется и цена на то или иное изделие. В следующих разделах мы расскажем вам об особенностях данных изделий.

Не разбирающийся человек с первого раза и не подберет нужную решетку для своего вентиляционного канала

Место установки

Специалисты различают вентиляционные решетки по основным признакам. Главенствующее место в классификации рассматриваемых нами изделий занимает место и способ их установки. По этому признаку вент решётки подразделяют на:

1. Внутренние – обычно красивые вентиляционные решетки устанавливаются изнутри помещений. Их конструкции не подвержены особым нагрузкам, поэтому изготавливаются в основном из пластика.

Подобным изделиям характерны:

• Небольшие размеры.
• Визуальная привлекательность.
• Разнообразие стилей и цветовых решений.

Все это позволяет любому, даже самому требовательному покупателю, выбрать наиболее подходящую модель, органично сочетающуюся с общим дизайном интерьера помещения.

Кроме того, внутренние подкласс очень прост и удобен в установке своими руками и дальнейшей эксплуатации. Нередко внутренняя вентиляционная решетка с задвижкой, что позволяет легко регулировать направление и интенсивность воздухообмена в помещении.

2. Наружные. Согласно названию, эти изделия крепятся с внешней стороны здания. Назначение наружных решеток – защита воздуховодов от проникновения пыли, грязи, насекомых, грызунов и атмосферных осадков. Это, как правило, вентиляционные жалюзийные решетки из высокопрочного алюминия, устойчивого к воздействию агрессивным проявлениям внешней среды.
3. Переточные. Вентиляционные переточные решетки используют для воздухообмена между помещениями. Изделия такого типа оснащаются V- образными жалюзи, расположенные таким образом, что перекрывают друг друга. Это обеспечивает свето- и шумоизоляцию между помещениями. Существуют специальные вентиляционные решетки для дверей, перегородок и стен и т.д.

К сведению! Для подпольных вентканалов используют специальные вентиляционные напольные решетки, изготовленные в основном из алюминия или дерева.

В ремонте важны все мельчайшие детали, вплоть до того, насколько решетка больше вентканала

Конструкция

Следующий признак, определяющий классификацию решеток – их конструктивные особенности.

Согласно им, различают такие конструкции:

• Регулируемые изделия оборудованы подвижными жалюзи, открытие-закрытие которых существенно влияет на скорость движения воздуха и интенсивность воздухообмена.
• Нерегулируемые. Название говорит само за себя. Это простые конструкции без дополнительных функций.
• Инерционные решетки способны автоматически закрывать жалюзи при отсутствии движения воздушных масс.

Материалы для изготовления

Вентиляционные решетки изготавливают из различных материалов.

Исходя из этого изделия классифицируются на:

1. Пластиковые.

Их отличает:

• Невысокая стоимость.
• Устойчивость к биологическому воздействию.
• Удобство и простота в уходе.
• Возможное изменение цвета и формы под воздействием ультрафиолета.

2. Алюминиевые изделия легкие, прочные, не боятся прямых солнечных лучей, но дороже пластиковых.
3. Деревянные решетки используют исключительно внутри помещений. Эти экологичные, эстетичные изделия гармонично вписываются в самые изысканные интерьеры. Изготавливаются решетки из массива дерева, поэтому требуют особого ухода и стоят немало.

Деревянные изделия идеально подходят для бань и саун

4. Стальные вентиляционные решетки очень прочные и долговечные. Они намного тяжелее алюминиевых конструкций и стоят гораздо дороже.

Интересно! В производстве кухонных и столовых гарнитуров часто используются мебельная вентиляционная решетка, это традиционно изделия из дерева или ротанга.

Форма изделий

Четвертый из основных признаков, определяющих классификацию вентрешеток – это их форма.

В этом случае вариантов намного больше, чем основные геометрические формы:

• Квадрат.
• Круг.
• Овал.
• Прямоугольник.

Производители вентиляционных решеток, особенно для использования внутри помещений, не останавливаются в изыскании новых форм и декора своих изделий.

Безусловно, для оформления вентканалов с улицы используют простые вентиляционные решетки круглые наружные, либо квадратные и прямоугольные. Конечно, если речь не идет об особенных архитектурных решениях здания, когда каждая мелочь должна соответствовать общему ансамблю.

Внимание! Приобретая решетку, помните, что она по своей сути является препятствием для потока воздуха направляющегося в вентканал. Выбирайте конструкцию, которая не понизит производительность и эффективность системы вентиляции в целом.

Вывод

Ознакомившись с вышеописанной информацией, вы наверняка нашли ответы на поставленные вопросы и теперь имеете представление о том, что такое вентиляционная решетка и как она крепится к стене. Помните, что проветривание помещения необходимо не только в эстетических соображениях (чтобы удалить запахи), но и полезно для здоровья (разряжается воздух).

Проверить работоспособность вентиляции легко, достаточно поднести к ней зажженную спичку или зажигалку (как на фото)

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Передаточные решетки I Простой и недорогой способ сэкономить на энергии

Показаны все 7 результатов

О каналах возвратного воздуха (RAP)

Большинство подрядчиков HVAC устанавливают воздуховоды и регистры для подачи кондиционированного воздуха в каждую комнату в доме. Но они часто пренебрегают обеспечением надлежащего пути возврата воздуха из каждой комнаты обратно в печь. Во многих домах нет решеток для рециркуляции воздуха в каждой комнате. Вместо этого дома будут иметь одну большую решетку вытяжного воздуха в центральном коридоре или жилом помещении, которая обслуживает весь дом.Это означает, что весь воздух, необходимый для системы приточного воздуха в доме, должен проходить через эту единственную решетку, прежде чем он может быть нагрет в печи или охлажден системой переменного тока. В результате давление воздуха становится несбалансированным. Это приводит к неравномерной температуре в помещении, увеличению затрат на энергию и проблемам с влажностью в ванных комнатах.

Простым и недорогим решением в этих случаях является использование проходных и межкомнатных переходных решеток. Передаточные решетки Tamarack Brand известны как пути возврата воздуха (или сокращенно RAP), потому что они делают именно это – создают путь для потока воздуха из комнаты в комнату.ПДП Tamarack поставляются с внутренним перегородочным материалом, предназначенным для предотвращения повышенной передачи света и звука через вентиляционное отверстие / решетку.

Видео о пути возврата воздуха (RAP)

Следующие видео демонстрируют простой процесс установки Tamarack Return Air Pathways.

Дополнительные ресурсы по продукту

Следующие статьи содержат наши ПДП и написаны уважаемыми специалистами в области строительства.

Следующий пример демонстрирует наш настенный возвратный воздуховод (Wall RAP) и демонстрирует технические преимущества сбалансированного давления воздуха .

Передаточные решетки | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Сертифицированные дома ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Контрольный список для полевых работ оценщика

Система HVAC.
6. Установка качества воздуховодов – применяется к воздуховодам отопления, охлаждения, вентиляции, вытяжки и уравновешивания давления, если не указано в сноске.
6.2 Спальни с балансировкой давления (например, с использованием передаточных решеток, отводных каналов, специальных обратных каналов, дверей с подрезкой) для достижения измеренного Рейтером перепада давления ≥ -3 Па и ≤ +3 Па по отношению к основному корпусу дома, когда все кондиционеры работают.Конфигурация теста и альтернативный вариант соответствия в сноске 34. ³⁴

Сноска 34) Пункт 6.2 не применяется к вентиляционным или вытяжным каналам. Для системы HVAC с многоскоростным вентилятором при проверке этого требования должна использоваться самая высокая расчетная скорость вентилятора. При проверке этого требования двери, отделяющие спальни от основной части дома (например, дверь между спальней и коридором), должны быть закрыты, а двери в комнаты, в которые можно войти только из спальни (например, дверь между спальней и коридором).г., туалет, санузел) должны быть открытыми. В качестве альтернативы пределу ± 3 Па, измеренный Рейтером перепад давления ≥ -5 Па и ≤ +5 Па разрешается использовать для спален с расчетным расходом воздуха ≥ 150 куб. Давление, измеренное Рейтером, должно быть округлено до ближайшего целого числа для оценки соответствия.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Подрядчики по кондиционированию воздуха Америки (ACCA)

Подрядчики по кондиционированию воздуха Америки.1995. Руководство ACCA T Основы распределения воздуха в жилых и малых коммерческих зданиях. Руководство T содержит подробные сведения о выборе, размере и размещении диффузоров приточного воздуха, решеток и регистров, а также решеток возврата.

Ассоциированный совет по воздушным барьерам (AABC)

Ассоциированный совет по воздушным барьерам. 2002. Национальные стандарты AABC для общего баланса системы 2002 г. В руководстве подробно описаны минимальные стандарты для общего баланса системы.

Национальное бюро экологического баланса (NEBB)

NEBB Раздел 15990 – Тестирование, регулировка и балансировка.NEBB – это сертификационная ассоциация, члены которой проводят испытания, регулировку и балансировку (TAB) систем отопления, вентиляции и кондиционирования воздуха, а также систем ввода в эксплуатацию и ретро-комиссии зданий. Этот документ представляет собой процедурные стандарты TAB.

2009 , 2012 , 2015 и Международный кодекс энергосбережения 2018 (IECC)

Этот раздел специально не рассматривается в IECC.

2009 , 2012 , 2015 и 2018 Международный жилищный кодекс (IRC)

Эта тема специально не рассматривается в IRC.

Nissan Rogue Service Manual: Воздуховоды и решетки – Снятие и установка – Система вентиляции

Покомпонентное изображение

1. Боковой канал обогревателя (правый)
2. Сопло дефростера
3. Боковой воздуховод обогревателя (левый)
4. Центральный канал вентилятора
5. Блок нагрева и охлаждения
6. Воздуховод передних ног (LH)
7. Соединительный канал переднего пола (левый)
8. Воздуховод переднего пола (левый)
9. Канал заднего центрального вентилятора
10. Переходник воздуховода 11.Воздуховод переднего пола (правый)
11. Соединительный канал переднего пола (правый)
12. Воздуховод передней ноги (RH)

ФОРСУНКА ДЕФРОСТЕРА

ФОРСУНКА ДЕФРОСТЕРА: Снятие и установка

СНЯТИЕ

1. Снимите боковые воздуховоды обогревателя (левый / правый). См. VTL-9, “БОКОВОЙ РАЗМОРАЖИВАТЕЛЬ КАНАЛ: Снятие и установка ».
2. Снимите винты (A) и снимите форсунку размораживания (1).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

БОКОВОЙ ОТТАЛКИВАЮЩИЙ КАНАЛ

БОКОВОЙ ОТТАЛКИВАЮЩИЙ КАНАЛ: снятие и установка

СНЯТИЕ

1. Снимите приборную панель в сборе. См. IP-14, «ПРИБОР. ПАНЕЛЬ В СБОРЕ: Снятие и установка ».
2. Снимите винты (A) и снимите боковой канал обогревателя (1).

   ПРИМЕЧАНИЕ : Показана левая сторона; RH аналогично.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВЕНТИЛЯТОР ЦЕНТРАЛЬНЫЙ

ЦЕНТРАЛЬНЫЙ ВЕНТИЛЯТОР: Снятие и установка

СНЯТИЕ

1. Снимите приборную панель в сборе. См. IP-14, «ПРИБОР. СБОРКА ПАНЕЛИ: Снятие и Установка ».
2. Снимите винты (A) и снимите центральный канал вентилятора (1).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ПЕРЕДНЯЯ НОЖКА

ПЕРЕДНИЙ НОЖНОЙ КАНАЛ: снятие и установка

СНЯТИЕ

Передний канал для ног (левый)

1. Снимите левую нижнюю панель прибора.См. IP-22, «Снятие и Установка »
2. Снимите винты (A) переднего воздуховода (LH).
3. Освободите защелку и снимите передний канал для ног (LH) (1).

: Собачка

Воздуховод передней ноги (правая)

1. Снять узел перчаточного ящика. См. IP-23, «Снятие и Установка ».
2. Снимите винты (A) переднего воздуховода для ног (RH).
3. Освободите защелку и снимите переднюю ножку (правую) (1).

: Собачка

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ТРУБОПРОВОД ПЕРЕДНЕГО ПОЛА

КАНАЛ ПЕРЕДНЕГО ПОЛА: Снятие и установка – Соединительный канал переднего пола

СНЯТИЕ

1. Снимите боковую накладку центральной консоли. См. IP-18, «В разобранном виде. Просмотр ».
2. Освободите защелки и снимите соединительный канал переднего пола (1).

: Собачка

ПРИМЕЧАНИЕ : Показана левая сторона; RH аналогично.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

КАНАЛ ПЕРЕДНЕГО ПОЛА: Снятие и установка – Воздуховод переднего пола

СНЯТИЕ

1. Частично снять переднюю облицовку пола.
2. Выверните винты переднего воздуховода.
3. Освободите зажимы с помощью подходящего инструмента и снимите передний канал для ног. (1).

: Зажим

ПРИМЕЧАНИЕ : Показана правая сторона; LH похоже.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ПЕРЕХОДНИК

ПЕРЕХОДНИК: Снятие и установка

СНЯТИЕ

1. Снимите внутреннюю антенну ключа (центр инструмента). См. DLK-271, “ИНСТРУМЕНТНЫЙ ЦЕНТР: Удаление и установка ».
2. Снимите отделку селектора переключения передач. См. IP-18, «Покомпонентное изображение».
3. Снимите переходник воздуховода.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВЕНТИЛЯТОР ЗАДНЕГО ЦЕНТРАЛЬНОГО ВЕНТИЛЯТОРА

ВЕНТИЛЯТОР ЗАДНЕГО ЦЕНТРАЛЬНОГО ВЕНТИЛЯТОРА: Снятие и установка

СНЯТИЕ

1. Снимите центральную консоль в сборе. См. IP-18, «Снятие и Установка”.
2. Снимите винты (A) и снимите задний центральный канал вентилятора (1).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Покомпонентное изображение

1. Решетка дефростера
2. Боковая решетка вентилятора (правая)
3. Центральная решетка вентилятора
4. Боковая решетка вентилятора (правая)

РЕШЕТКА ДЕФРОСТЕРА

РЕШЕТКА ДЕФРОСТЕРА: Снятие и установка

СНЯТИЕ

1. Снимите облицовку передней стойки (левая / правая). См. INT-20, “ПЕРЕДНЯЯ СТОЙКА. ФИНИШЕР: Снятие и установка ».
2. Освободите зажимы решетки обогревателя с помощью подходящего инструмента.
3. Отсоедините разъемы жгута и снимите решетку обогревателя.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

РЕШЕТКА ЦЕНТРАЛЬНОГО ВЕНТИЛЯТОРА

РЕШЕТКА ВЕНТИЛЯТОРА ЦЕНТРАЛЬНАЯ: Снятие и установка

СНЯТИЕ

1. Освободите собачки с помощью подходящего инструмента, отсоедините ремень безопасности. разъема и снимите решетку центрального вентилятора в сборе с приборная доска.

: Собачка

2. Отсоедините разъем жгута проводов (A) от аварийного выключателя (1).

3. Освободите защелки, чтобы снять центральные решетки вентилятора (левая / левая). RH).

: Собачка

УСТАНОВКА

Установка производится в порядке, обратном снятию.

РЕШЕТКА БОКОВОГО ВЕНТИЛЯТОРА

БОКОВАЯ РЕШЕТКА ВЕНТИЛЯТОРА: Снятие и установка

СНЯТИЕ

Боковая решетка вентилятора (левая)

1. Освободите защелки подходящим инструментом и снимите инструмент. боковая отделка (левая) (1).

: Собачка

2. Вставьте подходящий инструмент (A) в верхнюю часть боковой решетки вентилятора (1). и отпустите, как показано.

3. Снимите боковую решетку вентилятора (1) в показанном направлении ( ).

Боковая решетка вентилятора (правая)

1. Освободите защелки подходящим инструментом и снимите инструмент. боковая отделка (1).

: Собачка

2. Снимите винт (A) боковой решетки вентилятора (RH).

3. Вставьте подходящий инструмент (A) в верхнюю часть боковой решетки вентилятора (1). и отпустите, как показано.

4. Снимите боковую решетку вентилятора (1) в показанном направлении ( ).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ЗАДНЯЯ ЦЕНТРАЛЬНАЯ РЕШЕТКА ВЕНТИЛЯТОРА

ЗАДНЯЯ ЦЕНТРАЛЬНАЯ РЕШЕТКА ВЕНТИЛЯТОРА: Снятие и установка

СНЯТИЕ

1. Снимите заднюю облицовку центральной консоли.См. IP-18, «В разобранном виде. Просмотр ».
2. Снимите винты (A) и снимите заднюю центральную решетку вентилятора (1).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Электродвигатель вентилятора

Прочие материалы:

Снятие и установка
HORN В разобранном виде Рог (НИЗКИЙ) Рог (ВЫСОКИЙ) Снятие и установка УДАЛЕНИЕ Рог (НИЗКИЙ) Снимаем переднюю решетку. См. EXT-23, «Снятие и Установка”. Отсоедините разъемы жгута от звукового сигнала (НИЗКИЙ). ПРИМЕЧАНИЕ: Перед отключением гарнитуры …

Багажник на крышу
Изображение в разобранном виде Крышка заднего болта багажника крыши Крышка переднего болта багажника Багажник на крыше Боковой молдинг крыши Крышка петли задней двери Металлический зажим Собачка Снятие и установка УДАЛЕНИЕ Освободите собачки и снимите переднюю и заднюю крышку багажника (1). используя подходящий инструмент (A…

Препарат
ПОДГОТОВКА Специальный сервисный инструмент Фактическая форма инструментов может отличаться от изображенной здесь. Номер инструмента (TechMate No.) Название инструмента Описание KV40107300 (-) Инструмент для обжима загрузочной ленты Установка ремешка багажника KV40107500 (-) …

Замена крышки возвратного вентиляционного отверстия центрального кондиционера

Обе крышки возвратных вентиляционных отверстий центрального кондиционера были разбиты. Как ни странно разбили. Я почти мог представить себе малыша на трайке Фишер Прайс, которого несколько раз ударяет взрывная волна… потому что ничто другое не могло соответствовать тому повреждению, которое я видел.

Но что бы ни случилось на самом деле, мы готовили дом к сдаче в аренду в красивом районе, и крышки возвратных вентиляционных отверстий обязательно нужно было заменить. К сожалению, они были самой большой прибылью в доме, и каждая из решеток содержала фильтры HVAC. Так что они будут немного дороже.Но они были некрасивыми. А так как мы красили и весь домашний интерьер, то момент был идеальным, чтобы все сделать раз и правильно.

Возвратные вентиляционные отверстия в любой системе отопления, вентиляции и кондиционирования воздуха могут принимать различные формы / формы, и их можно найти во многих местах по всему дому. По сути, обратные вентиляционные отверстия предназначены для втягивания воздуха обратно в систему кондиционирования (и отопления). Нередко можно услышать, что термины «регистрировать», «гриль» или «возврат» в некоторой степени взаимозаменяемы – но, вообще говоря, воздуховоды системы HVAC покрыты решетками – и те воздуховоды с решеткой, которые используются для втягивания воздуха обратно в систему, являются возвращением.

Сюрпризы для домашнего реабилитации

На первый взгляд, когда мы приехали домой, все выглядело не так уж и ужасно.

Нет ничего функционально неправильного с крышками возвратных вентиляционных отверстий HVAC. Но, как всегда в реабилитационных центрах, чем чаще вы заходите в дом, под раковину, на чердак, пробуя все сантехнические устройства, электрические розетки и приборы, – тем больше вы обнаруживаете.

Откровенно говоря, это может быть забавный процесс, если открытия остаются в рамках бюджета и, конечно, не слишком ужасны…

(Корень дерева в канализационной трубе, например: НЕ круто!)

Но открытие крышки первого обратного вентиляционного отверстия для снятия воздушного фильтра HVAC сделало еще более очевидным, что оба фильтра стоили того, чтобы их заменить.Они были не только так сильно разбиты, что искривляли фильтры внутри, но и были просто грязными. Не то, что я бы хотел в своем доме.

Поиск и покупка сменных крышек возвратных вентиляционных отверстий

Один из многих хозяйственных магазинов работает легко при условии, что крышки правого возвратного вентиляционного отверстия показаны внизу тележки внизу вместе с комплектом сменных воздушных фильтров сверху. Мы обращались к длинному списку замен и ремонта в этом доме, поскольку он пустовал в течение нескольких месяцев, и мы действительно хотели его очистить и привести в порядок; полоса [переходная] полоса из твердых пород дерева и новый светильник, который вы также можете увидеть, были лишь парочкой других предметов.

Что касается возвратных вентиляционных крышек, я считаю разумным не только принести фотографии и размеры, но также иметь с собой одну из оригинальных крышек. В грузовике у меня была одна из поврежденных крышек; Я хотел быть на 100% уверен, что получаю именно то, что нужно, потому что у этих обложек может быть много вариаций. Если у вас есть время (а у меня его не было), вы определенно можете даже заказать их заранее, с оригинальной вентиляционной крышкой в ​​руке. Естественно, сканирование всех отзывов покупателей перед совершением окончательной покупки; Я очень люблю Amazon по этой причине.

Одна из моих хороших, новых и тщательно чистых сменных крышек возвратного вентиляционного отверстия показана ниже, прислоненная к свежеокрашенной стене. Теперь я готов приступить к замене.

Удаление поврежденных крышек возвратных вентиляционных отверстий

Оглядываясь назад, я действительно должен был удалить обе поврежденные крышки возвратных вентиляционных отверстий, прежде чем стены будут покрашены. Но, учитывая то, как развивались события в этом проекте, это был не вариант, поэтому мне пришлось быть особенно осторожным с новой краской.И, честно говоря, даже если мы не перекрашиваем стены, всегда разумно надрезать краску острым бритвенным ножом, прежде чем пытаться снять какой-либо приспособление, подобное этому, иначе краска может порваться – и вы можете что-то получить. еще исправить.

Я знаю, что иногда нелегко заметить небольшие повреждения на фотографиях, но на снимке выше вы можете увидеть немного больше о том, насколько помяты эти крышки возвратных вентиляционных отверстий системы отопления, вентиляции и кондиционирования воздуха. Как, черт возьми, такое могло случиться на самом деле?

(Похоже, меня ударили бейсбольной битой!)

Обе старые крышки сняты, каждая закреплена несколькими шурупами на шпильках сзади, и теперь пришло время установить новые заменяющие крышки.

Установка крышки возвратного вентиляционного отверстия системы отопления, вентиляции и кондиционирования воздуха

Крышки установлены, а в дереве сзади просверлены направляющие отверстия.

К счастью для меня, новые покрытия полностью скрыли неоднородность цвета краски, поэтому мне не пришлось вообще беспокоиться о разнице. Это сэкономит мне около 10 минут на подкрашивание … и, привет, мы возьмем это!

Установлены шурупы, которые надежно фиксируют новую крышку…

Установленные на место эти конкретные возвратные вентиляционные отверстия HVAC откидываются наружу, как показано на рисунке, и воздушные фильтры системы надежно удерживаются внутри внешней решетки.

Рекомендации по использованию воздушного фильтра HVAC

Теперь, когда дело касается воздушных фильтров, нужно позаботиться только о нескольких вещах. Во-первых, вы, конечно, должны быть уверены, что получаете правильный размер – и все воздушные фильтры имеют очень заметную маркировку, как вы можете видеть ниже. Но и здесь есть много, много вариантов – так что будьте осторожны, вы действительно получите именно тот размер. Старый воздушный фильтр, каким бы грязным он ни был, является лучшим источником калибровки.

(воздушные фильтры HVAC не всегда устанавливаются в крышки возвратных вентиляционных отверстий, как мы, кстати, обнаружили в этом конкретном доме.Их очень часто можно установить и в вашей печи, что делает эту часть моей конкретной установки неуместной в некоторых случаях – но на нее все же стоит обратить внимание.)

Воздушные фильтры бывают разных классов, помимо размера.

Фильтр, показанный выше, предназначен в первую очередь для пыли, и это довольно распространенный гофрированный воздушный фильтр. Но есть и более высокие оценки для определенных аллергенов. И во всех случаях будет рекомендация по интервалу замены, к которой следует отнестись серьезно, особенно для воздушных фильтров HVAC более высокого класса.Один совет, на который стоит обратить внимание: когда вы устанавливаете новый воздушный фильтр, напишите на нем дату. Таким образом, когда вы собираетесь заменить его через 45 или 60 дней, вы можете быть уверены, что вы выбрали правильный момент.

Последнее, что ОЧЕНЬ важно, – это установка воздушного фильтра HVAC. Они должны быть установлены для обеспечения надлежащего воздушного потока – и, как вы можете видеть ниже, на самом фильтре будет указатель направления. Убедитесь, что воздушный фильтр установлен в крышке возвратного вентиляционного отверстия HVAC или где-либо еще, в правильном направлении.

После правильной посадки все должно быть красиво и уютно.

Крышка возвратного вентиляционного отверстия надежно закреплена на шпильках, поддерживающих вентиляционное отверстие, а воздушный фильтр надежно закреплен (но не деформирован) в поддерживающей части крышки.

Закрытие обоих новых крышек возвратных вентиляционных отверстий HVAC скрывает все внутренние детали, и мы готовы приступить к работе с новыми арендаторами. Свежая краска, новые воздушные фильтры – и совершенно новые [эстетически «скучные», но уже не уродливые и грязные) крышки вентиляционных отверстий.

Которые больше НЕ должны использоваться для стрельбы по мишеням.

(Надеюсь.)

Что, черт возьми, могло на самом деле заткнуть эти обложки?

Нужна профессиональная помощь местного подрядчика?

Похожие сообщения

Узнайте, как установить канал возвратного воздуха в вашем доме

Когда большинство людей думают о системах отопления и вентиляции, они намереваются либо отблагодарить саму систему, либо вентиляционные отверстия. Приточные вентиляционные отверстия будут вентиляционными отверстиями, через которые воздух поступает в дом.Несмотря на то, что ваш фильтр расположен на одной линии с обратным воздуховодом, о нем часто забывают. Конечно, во время установки об этом можно было забыть, потому что без обратного канала система просто не могла бы должным образом обогреть и охладить дом.

Фактически, сейчас существует ряд домов с горячими и холодными точками недостаточного отопления и охлаждения из-за отсутствия обратных каналов или плохого размещения обратных каналов. Вот почему уместно понять все, что вы можете о возвратных воздуховодах, прежде чем пытаться их установить.

Что конкретно представляет собой функция обратных каналов?

Несмотря на то, что обратные воздуховоды отвечают за размещение фильтров, люди просто не понимают их истинную функцию и то, что они должны привнести в систему воздуховодов в целом. Возвратный канал – это часть системы, которая направляет воздух обратно в печь или воздухообрабатывающий агрегат, где он затем будет циркулировать обратно через приточные отверстия. Правильно, ваша система отопления и вентиляции – это не более чем большой циркуляционный агрегат. Без обратного воздуховода воздух в доме не сможет нормально циркулировать.Это не только приведет к увеличению ваших счетов за электроэнергию, но и приведет к тому, что вся ваша система не будет работать с полной эффективностью. Поскольку обратный канал в основном создает отрицательное давление в системе, именно в нем находится фильтр.

Теория, лежащая в основе этого, заключается в том, что воздух может быть отфильтрован, прежде чем он будет рециркулирован обратно во всю систему. Это не обязательно означает, что вам нужна отдача в каждой комнате. Да, некоторые системы предназначены для работы таким образом, но большинство современных систем воздуховодов обычно имеют один или два возврата, учитывающих всю систему.И эти системы более чем эффективны.

Но, прежде чем вы подумаете об установке нового воздуховода возвратного воздуха, вы должны подумать об очистке воздуховода, чтобы убедиться, что ваши воздуховоды чистые и не вызывают низкого давления воздуха в системе воздуховодов HVAC.

Где лучше всего разместить возвратные воздуховоды

Вы, вероятно, думаете, поскольку цель возвратного воздуховода состоит в том, чтобы всасывать воздух обратно в систему, они должны быть расположены прямо напротив приточных вентиляционных отверстий. Это отчасти верно, а отчасти – нет.Да, это была бы эффективная установка, но это не обязательно должно быть так.

Установка обратного воздуховода в каждой комнате, где есть приточная вентиляция, более чем возможно, но не всегда лучший вариант. На самом деле, при установке обратных каналов всегда рекомендуется избегать их размещения в ванных комнатах или на кухне. Это просто заставит систему отопления и воздуха распространять запахи и влагу от готовки по всей системе. Это будет рецептом катастрофы и неприятных запахов.

Когда дело доходит до двухэтажных домов, все может быть немного сложнее, но общее практическое правило – устанавливать обратку как можно ближе к термостату. Это общее практическое правило, потому что оно позволяет термостату отслеживать и записывать температуру, которая циркулирует в системе. В дополнение к этому термостат обычно устанавливается централизованно.

Централизация термостата и обратного канала будет означать, что вы будете снимать показания циркуляции и температуры из каждой части дома.К сожалению, это может быть не идеальная установка для всех домашних дизайнов. В этих случаях может возникнуть необходимость в установке возврата в каждой комнате дома, кроме ванных комнат и кухни.

Балансировка возвратного воздуха

Если вы действительно хотите получить максимальную отдачу от системы воздуховодов, вам следует рассмотреть возможность установки заслонок как на приточных, так и на возвратных отверстиях. Это то, что можно сделать после первоначальной установки, если у вас есть доступ к воздуховодам, которые обычно располагаются в подвальном помещении, на чердаке или в подвале.

Иногда можно даже использовать крышку решетки, чтобы сократить и открыть воздушный поток, но весь процесс будет более эффективным с заслонками. Установка этих заслонок позволит вам заглушить помещения, расположенные близко к обратному каналу. Эти помещения будут забирать больше всего воздуха и снижать мощность всасывания у остальной системы. Перекрытие воздуховодов, расположенных на первом этаже или рядом с обратным воздуховодом, позволит вам направить больше воздуха в воздуховоды, которые не обладают такой высокой мощностью всасывания.

Наилучшие возможные места

Если вы не будете осторожны, вы, вероятно, сразу заметите, что большинство ваших приточных воздуховодов установлено либо у окон, либо у дверей. Это потому, что именно здесь в дом поступает больше всего тепла. Воздуховоды стратегически устанавливаются в этих местах, чтобы помочь бороться с этой потерей тепла или притоком тепла. И это лишь одна из причин, по которой обратные каналы необходимо устанавливать прямо напротив приточных отверстий.

При такой установке система будет всасывать воздух через всю комнату.Конечно, эта установка будет применима только для людей, которые установили возврат в каждой комнате дома. Если вы собираетесь использовать только один или два возвратных вентиляционных отверстия, вы захотите установить обратное вентиляционное отверстие в централизованном месте, насколько это возможно.

Еще одна вещь, которую следует учитывать, – это физическое расположение приточных каналов. Они установлены в полу, стене или потолке? Если приточные каналы находятся в потолке или высоко на стене, вам следует установить обратные каналы или решетки как можно ниже.Это еще раз вернется к старой теории прохождения воздуха через всю комнату.

Размер ваших обратных каналов

Не только расположение ваших обратных каналов имеет большое значение, но и размер. Размер ваших возвратных воздуховодов обычно зависит от размера ваших воздуховодов, а также от размера вашей системы HVAC. В большинстве случаев, если вы устанавливаете воздуховоды в каждой комнате, где есть водоснабжение, вы захотите выбрать тот же размер, что и вентиляционные отверстия для притока.

Если вы устанавливаете только одно или два возвратных вентиляционных отверстия, вам может потребоваться 12-дюймовый возврат для устройств массой 2 тонны и ниже. 14 дюймов для 3 и выше. 16 дюймов должны подходить для 4-тонных систем, тогда как для 5-ти может потребоваться возврат 18 дюймов.

Всегда поддерживайте эти воздуховоды в чистоте

Вы можете видеть, насколько важны возвратные воздуховоды для общей работы системы. Вы также узнали, что обратные воздуховоды не должны устанавливаться в ванных комнатах и ​​кухнях, потому что они просто будут распространять запахи и влагу из комнат по всей системе воздуховодов.Это просто еще одна причина того, почему так важна чистка воздуховода. Грязный возвратный воздуховод просто заставит систему снова и снова распространять пыль и мусор по дому.

Различия между вентиляционными отверстиями, регистрами и решетками

12 октября 2016 г.

Различия между вентиляционными отверстиями, регистрами и решетками

Если в вашем доме есть центральное отопление и воздух, в нем есть ряд отверстий, используемых для подачи воздуха в кондиционер и печь и из них.Эти отверстия представляют собой решетки, вентиляционные отверстия и регистры. Это ваш путеводитель, как профессионально говорить о воздушном потоке в вашем доме.

Описание и замена вентиляционных отверстий

«Вентиляционное отверстие» – это общий термин, используемый для обозначения всех источников приточного и возвратного воздуха, подключенных к центральной системе кондиционирования воздуха. Все регистры, решетки и возвратные отверстия являются вентиляционными отверстиями.

Владельцам домов и зданий не нужно знать разницу между воздушными регистрами и решетками. Однако эти знания могут пригодиться, если вам нужно описать проблему своему специалисту или заменить вентиляционные отверстия в вашем доме.В некоторых помещениях у вас может быть возможность установить регистр или декоративную решетку взаимозаменяемо. Следуйте этим советам, чтобы заменить вентиляционные отверстия в вашем доме:

• Ищите демпфер. Если вентиляционное отверстие, которое вы хотите заменить, имеет подвижную часть, которая позволяет регулировать воздушный поток, помните об этом при поиске замены. В некоторых помещениях наличие регулируемого вентиляционного отверстия может улучшить воздушный поток

• Определите место размещения. Вентиляционные отверстия в стенах, потолке и полу могут выглядеть по-разному и иметь разную конфигурацию.Когда вы заменяете вентиляционное отверстие, вам, возможно, придется искать определенный стиль, соответствующий размещению.

• Измерьте перед покупкой. Вместо того, чтобы брать старую решетку или регистрацию в магазин, измерьте воздуховод. Длина и ширина проема предоставят вам информацию, необходимую для выбора вентиляционного отверстия, подходящего для вашего пространства.

• Спросите специалиста по HVAC. Если вы планируете заменить несколько вентиляционных отверстий, обратитесь за рекомендациями к своему HVAC. Стиль и расположение вентиляционных отверстий могут повлиять на качество воздуха в целом.

Нужен ремонт переменного тока или другие услуги по ОВК в районе Большого Далласа и Форт-Уэрта?

Свяжитесь с Advent Air сегодня.

Как работают воздушные регистры

Воздушные регистры имеют решетчатые отверстия в полу, стене или потолке, которыми пользователь может управлять с помощью регулируемой заслонки. Обычно с помощью направляющей качения или рычага на одной стороне вентиляционного отверстия заслонка открывает или закрывает доступ к воздуховоду для управления воздушным потоком. Эти отверстия не возвращают воздух в систему HVAC, а подают нагретый или охлажденный воздух в помещение.

Нагревательные и воздушные решетки

Решетки – это стационарные неподвижные приспособления, которые могут выполнять функцию подачи или возврата воздуха. Решетки используются в потолках и стенах жилых домов, но в некоторых случаях компания может установить их в пол. В зависимости от настройки системы в доме может быть одна большая обратная решетка или несколько маленьких по всему дому. Возврат воздуха представляет собой решетку, которая служит одной цели – втягивать воздух обратно в систему центрального отопления и подачи воздуха для повторного использования.

Интересует ли вас терминология HVAC или вы пытаетесь больше узнать о бытовой технике в вашем доме, надеюсь, это дало вам некоторое представление о вентиляционных отверстиях.Регистры, решетки и возвратные клапаны играют важную роль в отоплении и кондиционировании воздуха и обеспечивают комфорт в течение всего года. Свяжитесь с нами сегодня, если у вас возникнут дополнительные вопросы.

Nissan Sentra Service Manual: Воздуховоды и решетки – Снятие и установка – Система вентиляции

Покомпонентное изображение

1. Блок нагрева и охлаждения
2. Центральный канал вентилятора
3. Канал дефростера
4. Боковой воздуховод (левый)
5. Воздуховод переднего пола (левый)
6. Соединительный канал заднего пола (левый)
7. Канал заднего пола (левый)
8. Форсунка заднего напольного воздуховода (левая)
9. Форсунка заднего напольного воздуховода (правая)
10. Канал заднего пола (правый)
11. Соединительный канал заднего пола (левый)
12. Канал переднего пола (правый)
13. Боковой канал вентилятора (правый)

Сопло дефростера

ФОРСУНКА ДЕФРОСТЕРА: Снятие и установка

СНЯТИЕ

1. Снимите боковые воздуховоды обогревателя (левый / правый). См. VTL-7, “СТОРОНА” ВЕНТИЛЯТОРНЫЙ КАНАЛ: Снятие и Установка ».
2. Снимите винты форсунки дефростера.
3. Снимите форсунку обогревателя.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Центральный канал вентилятора

ЦЕНТРАЛЬНЫЙ ВЕНТИЛЯТОР: Снятие и установка

СНЯТИЕ

1. Снимите приборную панель в сборе.См. IP-14, «Снятие и Установка ».
2. Выверните винты воздуховода центрального вентилятора.
3. Снимите центральный канал вентилятора.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Боковой канал вентилятора

КАНАЛ БОКОВОГО ВЕНТИЛЯТОРА: Снятие и установка

СНЯТИЕ

1. Снимите приборную панель в сборе.См. IP-14, «Снятие и Установка ».
2. Выверните винты бокового воздуховода вентилятора.
3. Отсоедините боковой канал вентилятора от канала размораживания и снимите его.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Канал заднего пола

КАНАЛ ДЛЯ ЗАДНЕГО ПОЛА: Снятие и установка – Соединительный канал заднего пола

СНЯТИЕ

1. Снимите боковую накладку центральной консоли.См. IP-17, «В разобранном виде. Просмотр ».
2. Снимите соединительный канал заднего пола (левый / правый).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ЗАДНИЙ НАПОЛЬНЫЙ КАНАЛ: Снятие и установка – Задний напольный воздуховод

СНЯТИЕ

1. Снять переднюю облицовку пола. См. INT-35, «Снятие и Установка ».
2. Снять изолятор пола
3. Отсоедините форсунку заднего канала пола от заднего канала пола и снимите.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ЗАДНИЙ НАПОЛЬНЫЙ КАНАЛ: Снятие и установка – Сопло заднего напольного воздуховода

СНЯТИЕ

1. Снимите задний канал пола. См. VTL-8, “ТРУБОПРОВОД ЗАДНЕГО ПОЛА: Снятие. и установка – задний пол Канальный патрубок ».
2. Снимите патрубок заднего канала пола (левый / правый).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Покомпонентное изображение

1. Панель приборов в сборе
2. Решетка дефростера (правая)
3. Решетка дефростера (левая)
4. Боковая решетка обогревателя (левая)
5. Боковая решетка вентилятора (левая)
6. Центральная решетка вентилятора
7. Боковая решетка вентилятора (правая)
8. Боковая решетка обогревателя (правая)

Решетка дефростера

РЕШЕТКА ДЕФРОСТЕРА: Снятие и установка

СНЯТИЕ

1. Освободите защелки решетки обогревателя с помощью подходящего инструмента.
2. Снимите решетку обогревателя (левая / правая).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Центральная решетка вентилятора

РЕШЕТКА ВЕНТИЛЯТОРА ЦЕНТРАЛЬНАЯ: Снятие и установка

СНЯТИЕ

1. Снимите крышку кластера C. См. IP-20, «Снятие и установка – Крышка кластера C “.
2. Освободите защелки центральной решетки вентилятора с помощью подходящего инструмента.
3. Снимите центральную решетку вентилятора (левая / правая).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Боковая решетка вентилятора

БОКОВАЯ РЕШЕТКА ВЕНТИЛЯТОРА: Снятие и установка

СНЯТИЕ

1. Снимите приборную боковую отделку. См. IP-14, «Покомпонентное изображение».
2. Снимите винт боковой решетки вентилятора (A).

3. Снимите боковую решетку вентилятора (левая / правая).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Решетка бокового обогревателя

БОКОВАЯ РЕШЕТКА ОТТАЛКИВАЮЩЕЙ СРЕДЫ: Снятие и установка

СНЯТИЕ

1. Снимите центральный канал вентилятора. См. VTL-7, “ЦЕНТРАЛЬНЫЙ ВЕНТИЛЯТОР. КАНАЛ: Снятие и установка ».
2. Освободите защелку решетки бокового обогревателя с помощью подходящего инструмента.
3. Снимите боковую решетку обогревателя (левая / правая).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Электродвигатель вентилятора

Прочие материалы:

Грузовая сетка (при наличии)
ПРЕДУПРЕЖДЕНИЕ Надежно закрепите весь груз веревками или ремни, чтобы предотвратить скольжение или смещение.При внезапной остановке или столкновении, Незакрепленный груз мог стать причиной травма, повреждение.
