Общие правила монтажа расходомеров, без которых никуда
Одним из важных факторов, который должен учитываться при конструктивной разработке расходомеров, является то, как будет устанавливаться данный расходомер.
В большинстве случаев монтаж расходомерных устройств осуществляется в горизонтальном исполнении для того, чтобы получить постоянную величину воздействия силы тяжести на поток жидкости, газа или пара.

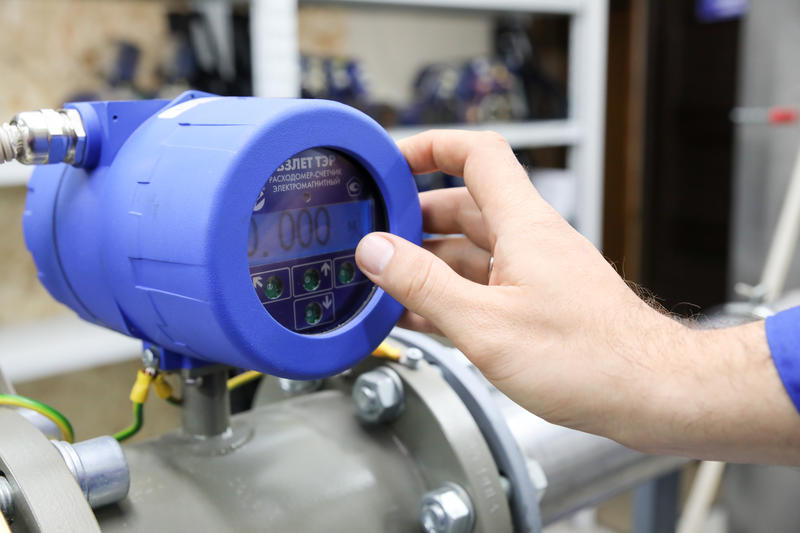

Установленный промышленный расходомерРекомендуем разобраться с тем, что такое объемный расход и изучить каталог приборов для измерения расхода.
В некоторых случаях, однако, необходим монтаж расходомера в вертикальном исполнении. В таких случаях сила тяжести будет влиять на скорость потока жидкости, газа или пара, действуя в направлении движения потока текучей среды или же в противоположном ему направлении; компенсация этого воздействия должна быть решена в процессе калибровки данной системы.
В некоторых случаях при измерении расхода жидкости, газа и пара в технологическом процессе приходится иметь дело с горячей текучей средой, которая при попадании в контрольно-измерительное устройство может повредить его.
В подобных технологических условиях для защиты измерительных устройств часто используются конденсационные горшки.
Конденсационные горшкиКонденсационные горшки используются для охлаждения жидкости, газа или пара перед тем, как они попадают в расходомер. Конденсат, который заполняет линию до контрольно-измерительного прибора, выполняет две функции: он является некой средой, проводящей величину давления, и он изолирует контрольно-измерительный прибор, предохраняя его таким образом от перегревания. Обычно конденсационные горшки устанавливаются на одном и том же горизонтальном уровне. Такой тип монтажа исключает воздействие разных по высоте столбов измеряющей жидкости на измерение величины перепада давления.
Монтажная схема с дренажными отстойникамиНа рисунке выше показаны два дренажных отстойника, установленных в системе. Иногда дренажные отстойники монтируются на линиях отборов в установке. Загрязняющие примеси оседают в отстойниках и не попадают в устройство. Периодически для того, чтобы удалить оседающие примеси из дренажных отстойников, проводится дренаж отстойников.
Порядок проведения техобслуживания оборудования, смонтированного таким образом, включает в себя периодический дренаж дренажных отстойников и линий отборов для того, чтобы предотвратить их засорение, и визуальную проверку системы, для того, чтобы вовремя обнаружить и заменить любую сильно сработанную или поврежденную часть.
В зависимости от типа, измеряемой жидкости, газа или пара существуют различные методы очистки линий отборов. У большинства заводов существует специальный обязательный порядок проведения этих мероприятий. Проверку каждого блока системы следует проводить тщательно для того, чтобы быть в полной уверенности, что работа каждой части системы соответствует эксплуатационным требованиям. Например, линии отборов следует проверять для того, чтобы вовремя ликвидировать их пережатие или засорение. При ошибках в показаниях системы необходимо снять диафрагму и визуально проверить ее на предмет того, насколько она сработалась.
Расходомер жидкости, газа и пара специальное устройство для измерения расхода жидкости, газа и пара в промышленных системах
Объемный расход количество жидкости, газа или пара, проходящих заданную точку за определенные отрезок времени
Лопастной расходомер для измерения расхода используются круглые вертушечные лопасти
Ультразвуковой уровнемер это прибор, измеряющий уровень, который является счетчиком непрямого действия
Радиоактивный уровнемер это прибор, измеряющий уровень жидкости, в котором управляемый пучок радиации посылается от одной стороны емкости к другой
404 Not Found | 404 Страница не найдена
|
Блок питания
Добавочные номера
По вопросам приобретения контрольно-измерительного оборудования Вы можете обратиться к сотрудникам коммерческой службы по телефону +7 (351) 729-99-12.
+7 (351) 729-99-12
Руководство
| Коммерческая служба | Кортиашвили Валерий Владимирович | Коммерческий директор | [email protected] | доб. 101 |
| Коммерческая служба | Даутов Артур Ражапович | Директор по развитию | [email protected] | доб. 165 |
| Коммерческая служба | Гавриков Андрей Юрьевич | Руководитель отдела продаж | [email protected] | доб. 111 |
| Коммерческая служба | Гофман Анна Валерьевна | Руководитель отдела по работе с ключевыми клиентами | [email protected] | доб. 122 |
| Коммерческая служба | Пантелеева Наталья Анатольевна | Начальник тендерного отдела | panteleeva@emis-kip. ru | доб. 350 |
| Коммерческая служба | Степанов Евгений Евгеньевич | Руководитель направления продаж по странам СНГ | [email protected] | доб. 151 |
| Коммерческая служба | Костарева Светлана Владимировна | Начальник отдела маркетинга | [email protected] | доб. 332 |
| Коммерческая служба | Бобырь Вера Сергеевна | Руководитель отдела технического подбора | [email protected] | доб. 129 |
Отдел продаж
| Выберите регион или область: Выберите Адыгея республика Азербайджан Алтай республика Алтайский край Амурская область Армения Архангельская область Астраханская область Башкортостан республика Брянская область Бурятия республика Владимирская область Волгоградская область Вологодская область Грузия Дагестан республика Еврейская АО Забайкальский край Ивановская область Ингушетия республика Иркутская область Кабардино-Балкарская республика Казахстан Калининградская область Калмыкская республика Калужская область Камчатский край Карачаево-Черкесская республика Карелия республика Кемеровская область Киргизия Кировская область Коми республика Костромская область Краснодарский край Красноярский край Крым республика Курганская область Ленинградская область Магаданская область Марий Эл республика Мордовия республика Москва Московская область Мурманская область Ненецкий автономный округ Нижегородская область Новгородская область Новосибирская область Омская область Оренбургская область Пензенская область Пермский край Приморский край Псковская область Ростовская область Рязанская область Самарская область Санкт-Петербург Саратовская область Саха (Якутия) республика Сахалинская область Свердловская область Северная Осетия республика Смоленская область Ставропольский край Таджикистан Татарстан республика Тверская область Томская область Тульская область Туркмения Тыва республика Тюменская область Удмуртская республика Узбекистан Украина Ульяновская область Хабаровский край Хакасия республика ХМАО-Югра Челябинская область Чечня республика Чувашия Чукотский АО ЯНАО Ярославская область |
Отдел по работе с ключевыми клиентами
| Выберите регион или область: Выберите Адыгея республика Алтай республика Алтайский край Амурская область Архангельская область Астраханская область Башкортостан республика Беларусь Белгородская область Брянская область Бурятия республика Владимирская область Волгоградская область Вологодская область Воронежская область Дагестан республика Еврейская АО Забайкальский край Ивановская область Ингушетия республика Иркутская область Кабардино-Балкарская республика Калининградская область Калмыкская республика Калужская область Камчатский край Карачаево-Черкесская республика Карелия республика Кемеровская область Кировская область Коми республика Костромская область Краснодарский край Красноярский край Крым республика Курганская область Курская область Ленинградская область Липецкая область Магаданская область Марий Эл республика Мордовия республика Москва Московская область Мурманская область Ненецкий автономный округ Нижегородская область Новгородская область Новосибирская область Омская область Оренбургская область Орловская область Пензенская область Пермский край Приморский край Псковская область Ростовская область Рязанская область Самарская область Санкт-Петербург Саратовская область Саха (Якутия) республика Сахалинская область Свердловская область Северная Осетия республика Смоленская область Ставропольский край Тамбовская область Татарстан республика Тверская область Томская область Тульская область Тыва республика Тюменская область Удмуртская республика Ульяновская область Хабаровский край Хакасия республика ХМАО-Югра Челябинская область Чечня республика Чувашия Чукотский АО ЯНАО Ярославская область |
Руководство
Центральный федеральный округ
Северо-Западный федеральный округ
Уральский федеральный округ
Башкирия, Татарстан
Приволжский федеральный округ
Сибирский федеральный округ
Южный Федеральный округ
Северо-Кавказский федеральный округ
Дальневосточный Федеральный Округ
Казахстан, Узбекистан, Киргизия, Таджикистан, Туркмения
Украина
Грузия, Армения, Азербайджан
Отдел продаж
По вопросам приобретения контрольно-измерительного оборудования Вы можете обратиться к сотрудникам отдела продаж посредством “Skype”.
Свяжитесь с нами в режиме онлайн!
Руководство
| Васюкова Юлия Павловна | Заместитель коммерческого директора | Вопросы по приобретению оборудования | |
| Гавриков Андрей Юрьевич | Начальник отдела продаж №1 | Вопросы по приобретению оборудования | |
| Гофман Анна Валерьевна | Начальник отдела продаж №2 | Вопросы по приобретению оборудования | |
| Степанов Евгений Евгеньевич | Руководитель дилерской сети | Вопросы по работе с дилерской сетью |
Центральный федеральный округ
| Разгуляев Вячеслав Валерьевич | Менеджер ОП №1 | Костромская область | |
| Зырянова Лариса Владиславна | Менеджер ОП №1 | Москва и Московская область | |
| Удалова Татьяна Александровна | Менеджер ОП №1 | Калужская, Смоленская, Тверская области | |
| Иванова Екатерина Александровна | Менеджер ОП №1 | Брянская, Владимирская, Ивановская, Рязанская, Тульская, Ярославская области |
Северо-Западный федеральный округ
| Удалова Татьяна Александровна | Менеджер ОП №1 | Санкт-Петербург, Калининградская, Ленинградская, Мурманская, Новгородская области, Карелия | |
| Иванова Екатерина Александровна | Менеджер ОП №1 | Архангельская, Вологодская, Псковская области, Ненецкий АО | |
| Бобырь Вера Сергеевна | Менеджер ОП №2 | Республика Коми |
Уральский федеральный округ
| Разгуляев Вячеслав Валерьевич | Менеджер ОП №1 | Курганская, Свердловская области | |
| Иванова Екатерина Александровна | Менеджер ОП №1 | ХМАО-Югра, Челябинская область | |
| Удалова Татьяна Александровна | Менеджер ОП №1 | ЯНАО, Тюменская область |
Башкирия, Татарстан
| Грищенко Юрий Евгеньевич | Менеджер ОП №2 | Республики Башкортостан и Татарстан |
Приволжский федеральный округ
| Бобырь Вера Сергеевна | Менеджер ОП №2 | Нижегородская, Пензенская, Самарская, Кировская, Оренбургская, Саратовская, Ульяновская области; Чувашия, Марий Эл, Мордовия, Удмуртия | |
| Пикунов Игорь Андреевич | Менеджер ОП №2 | Пермский край, Удмуртия |
Сибирский федеральный округ
| Маркина Екатерина Андреевна | Менеджер ОП №2 | Иркутская, Кемеровская, Новосибирская, Томская области; Алтайский край, Красноярский край, Забайкальский край; Бурятия, Хакасия, Тыва, Алтай | |
| Иванова Екатерина Александровна | Менеджер ОП №1 | Омская область |
Южный Федеральный округ
| Разгуляев Вячеслав Валерьевич | Менеджер ОП №1 | Астраханская, Волгоградская, Ростовская области, Краснодарский край, Адыгея, Калмыкская Республика, Крым |
Северо-Кавказский федеральный округ
| Разгуляев Вячеслав Валерьевич | Менеджер ОП № 1 | Дагестан, Ингушетия, Кабардино-Балкарская республика, Карачаево-Черкесская республика, Северная Осетия, Ставропольский край, Чеченская республика |
Дальневосточный Федеральный Округ
| Маркина Екатерина Андреевна | Менеджер ОП №2 | Вопросы по приобретению оборудования |
Казахстан, Узбекистан, Киргизия, Таджикистан, Туркмения
| Пикунов Игорь Андреевич | Менеджер ОП №2 | Вопросы по приобретению оборудования |
Украина
| Иванова Екатерина Александровна | Менеджер ОП №1 | Вопросы по приобретению оборудования |
Грузия, Армения, Азербайджан
| Разгуляев Вячеслав Валерьевич | Менеджер ОП №1 | Вопросы по приобретению оборудования |
Служба сервиса и ремонта
По вопросам технической поддержки, гарантийному обслуживанию и ремонту оборудования Вы можете обратиться к сотрудникам отдела посредством “Skype”.
Свяжитесь с нами в режиме онлайн!
Техническая поддержка
| Валишева Елена Геннадьевна | Начальник сервисного отдела | Эксплуатация, ремонт, обслуживание оборудования |
Отдел маркетинга
По вопросам рекламно-выставочной деятельности, продвижению сайта, рекламы в СМИ Вы можете обратиться в отдел маркетинга посредством “Skype”. Свяжитесь с нами в режиме онлайн!
Маркетинговые мероприятия
| Костарева Светлана Владимировна | Начальник отдела маркетинга | маркетинговая деятельность |
Техническая поддержка
Маркетинговые мероприятия
Спасибо за регистрацию!
Подписаться на новости
Ваш email:
Нажимая кнопку “Отправить” подтверждаю, что я ознакомлен и согласен с условиями Политики по обработке персональных данных.
Спасибо за подписку!
мы так же есть в:
Как установить расходомер

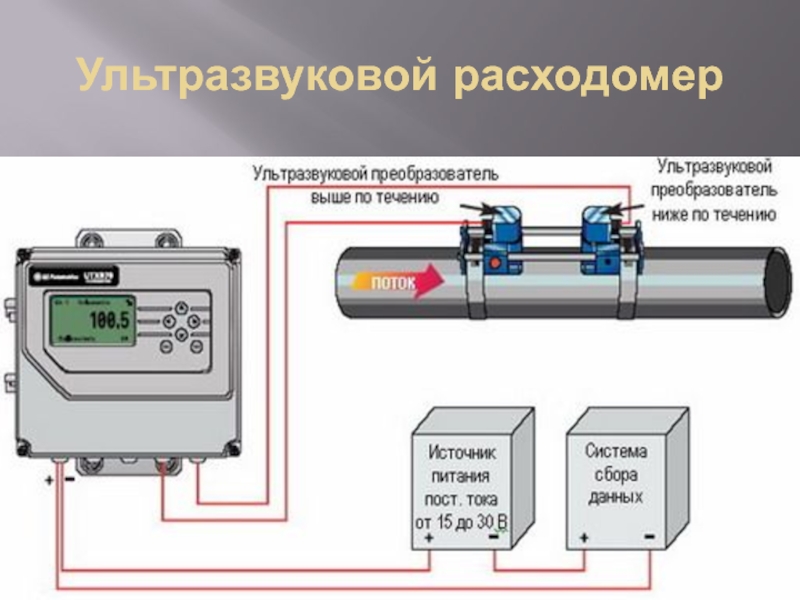

Как установить расходомер — передовой опыт установки

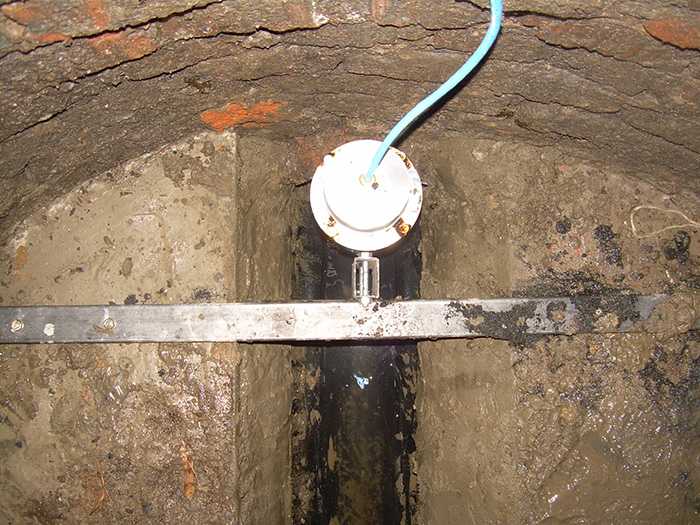

Измерение расхода, возможно, является одной из наиболее частых задач в любой промышленной среде. Помимо проблем проектирования, необходимых для обеспечения хорошей системы учета, существуют также проблемы с установкой. Независимо от того, насколько хороша конструкция данной системы измерения расхода, если установка не соответствует передовым методам, такой расходомер не будет обеспечивать надежность, производительность и точность.
В нефискальных и некоммерческих операциях расходомеры редко калибруются и часто остаются на месте в течение многих лет, не задумываясь об их точности. В этих приложениях точность часто не является заявленной целью, но может быть воспроизводимость для целей управления, но даже в этом случае необходимо уделить некоторую осторожность и внимание настройке измерения расхода
Однако при коммерческом учете необходимо уделять внимание способу и способу установки системы расходомера.
К сожалению, слишком часто первоначальная установка выполняется очень плохо, без учета основных методов установки. Поэтому крайне маловероятно, что эти расходомеры когда-либо будут соответствовать заявленной производителем точности. Данные
, поставляемый большинством производителей, основан на условиях устойчивого потока и установке в длинных прямых трубах как до, так и после расходомера для достижения заявленной точности расходомера.
На практике большинство установок расходомеров редко соответствуют этим идеальным требованиям, предусмотренным производителями. То, что вы найдете в большинстве установок счетчиков, включает изгибы, колена, клапаны, Т-образные соединения, насосы и другие неоднородности, которые создают помехи, отрицательно влияющие на точность счетчика.
Передовая практика установки расходомера

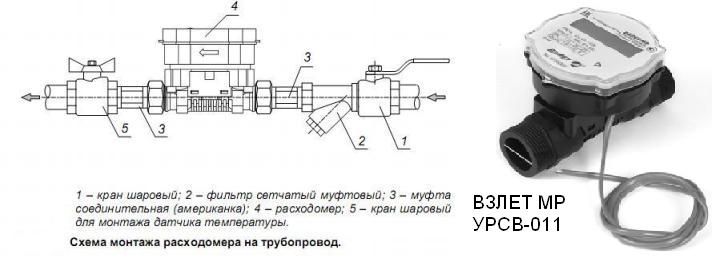

Чтобы добиться оптимальной производительности и большей точности при любой установке расходомера, необходимо соблюдать следующие общие правила установки:
- Установите расходомер в рекомендуемом положении.
и высота - Убедитесь, что измерительная трубка всегда полностью заполнена жидкостью
- В установках для измерения расхода жидкости убедитесь, что в жидкости нет воздуха или пара
- В установках для измерения расхода газа убедитесь в отсутствии капель жидкости в газе.
- Поддерживайте трубопровод с обеих сторон расходомера, чтобы свести к минимуму влияние вибрации.

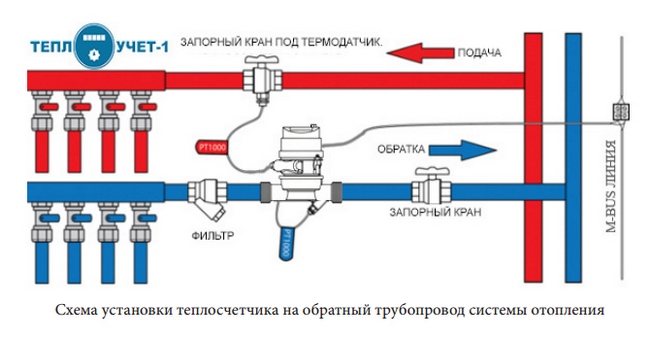

- При необходимости обеспечьте фильтрацию перед расходомером для удаления твердых частиц из потока.
- В жидкостных установках пульсации давления могут быть проблемой. Поэтому защитите расходомеры от пульсаций давления и скачков потока.
- По возможности избегайте сильных электромагнитных полей вблизи расходомера.
- Установите регулятор расхода или ограничители расхода после расходомера
- Если ожидается вихревой или штопорный поток, увеличьте входную и выходную секции или установите спрямители потока.
- В тех случаях, когда нецелесообразно соблюдать требуемые прямые участки трубопровода для расходомера, можно рассмотреть возможность использования стабилизаторов потока или выпрямителей.
- Установите два или более расходомера параллельно, если скорость потока слишком велика для одного расходомера.
- При каждой установке расходомера следует предусмотреть возможность расширения трубопровода.
- Убедитесь, что имеется достаточно свободного пространства для проведения работ по установке и техническому обслуживанию системы измерения расхода. Когда вы видите место для работы и обслуживания в большинстве практичных установок, вы задаетесь вопросом, учитывался ли этот момент вообще
- Чтобы снять счетчики для обслуживания без остановки станции, предусмотреть байпасную линию
- По возможности предусмотрите контрольные соединения после расходомера. Регулярные калибровки на месте.
- Никогда не устанавливайте расходомер на стороне всасывания насоса.
и высота
Новое сообщение Старый пост Дом
Инструкции по установке расходомера — инструменты для измерительных приборов
Вероятно, наиболее распространенным способом снижения точности измерения расхода любого расходомера является неправильная установка , и расходомеры на основе давления не являются исключением из этого правила.
В следующем списке приведены некоторые детали, которые необходимо учитывать при установке элемента расходомера, работающего по давлению:
- Необходимая длина прямой трубы до и после потока
- Бета-коэффициент (отношение диаметра проходного отверстия к диаметру трубы: β = d/D )
- Расположение отводов импульсной трубки
- Отделка отвода
- Расположение преобразователя по отношению к трубе
Крутые повороты в сетях трубопроводов вызывают крупномасштабную турбулентность потока.
Отводы, тройники, клапаны, вентиляторы и насосы являются одними из наиболее распространенных причин крупномасштабной турбулентности в трубопроводных системах.
Последовательные отводы труб в разных плоскостях являются одними из худших нарушений в этом отношении.
Когда естественный путь потока жидкости нарушается такими трубопроводами, профиль скорости этой жидкости искажается; например градиент скорости от одной стенки трубы к другой не будет упорядоченным.
Появятся большие водовороты в потоке (называемые завихрениями). Это может вызвать проблемы для элементов потока, основанных на давлении, которые полагаются на линейное ускорение (изменение скорости в одном измерении) для измерения расхода жидкости.
Если профиль потока достаточно искажен, ускорение, обнаруженное на элементе, может быть слишком большим или слишком маленьким и, следовательно, не отражать должным образом полный поток жидкости.
По этой причине расходомеры, работающие по давлению, всегда должны располагаться выше по течению от крупных помех, таких как регулирующие клапаны и отводы труб, где это возможно.
Даже возмущения, расположенные после элемента потока, могут повлиять на точность измерения, если возмущения достаточно сильные и/или достаточно близко к элементу потока.
К сожалению, возмущения потока как вверх, так и вниз по течению неизбежны во всех жидкостных системах, кроме самых простых.
Это означает, что мы должны разработать способы стабилизации профиля скорости потока вблизи элемента потока, чтобы добиться точных измерений скорости потока.
Очень простой и эффективный способ стабилизации профиля потока состоит в том, чтобы обеспечить достаточную длину прямой трубы перед (и позади) элементом потока.
По прошествии достаточного времени даже самый хаотичный поток самостоятельно «установится» на симметричный профиль.
На следующем рисунке показано влияние колена трубы на поток и то, как профиль скорости возвращается к нормальной (симметричной) форме после прохождения прямой трубы достаточной длины: длина прямых труб значительно различается в зависимости от характера турбулентных возмущений, геометрии трубопровода и элемента потока.
Как правило, элементы с меньшим бета-коэффициентом (отношение диаметра горловины d к диаметру трубы D) более устойчивы к возмущениям, при этом профилированные устройства потока (например, трубки Вентури, расходомерные трубки, V-образные конусы) имеют наибольшую устойчивость (Примечание).
В конечном счете, вам следует обратиться к документации производителя элемента потока для получения более подробных рекомендаций, подходящих для любого конкретного применения.
В тех случаях, когда прямолинейные трубы достаточной длины нецелесообразны, существует другой вариант «укрощения» турбулентности, создаваемой возмущениями трубопровода.
Устройства, называемые кондиционерами потока, могут быть установлены выше по потоку от элемента потока, чтобы помочь профилю потока достичь симметрии на гораздо более коротком расстоянии, чем простая прямая труба могла бы сделать сама по себе.
Кондиционеры потока имеют форму ряда труб или лопастей, установленных внутри трубы параллельно направлению потока.
Эти трубки или лопасти заставляют молекулы жидкости двигаться по более прямолинейным траекториям, тем самым стабилизируя поток до того, как он попадет в элемент потока:
Примечание: Элементы потока с низкими значениями бета-коэффициента допускают большее возмущение в схеме потока, поскольку они ускоряют поток в большей степени.
Лучше всего это можно проиллюстрировать с помощью мысленного эксперимента, в котором мы представляем диафрагму с очень большим бета-коэффициентом (то есть такую, в которой размер отверстия почти равен диаметру трубы): такая диафрагма вряд ли ускорит жидкость до все, что означало бы, что профиль потока неправильной формы, входящий в канал ствола, вероятно, останется деформированным на выходе из него.
Ускорение, придаваемое потоку элементом с низким бета-коэффициентом, имеет тенденцию затмевать любые асимметрии в профиле потока.
Однако использование элементов с низким бета-излучением имеет недостатки, одним из которых является повышенная постоянная потеря давления, что может привести к увеличению эксплуатационных расходов из-за потери энергии.
На следующей фотографии показана очень неудачная установка диафрагмы, при которой полностью игнорируются требования к прямолинейной трубе:
Мало того, что диафрагма расположена слишком близко к колену, колено оказывается выше по потоку той стороне диафрагмы, где помехи оказывают наибольшее влияние!
Преимущество этой установки в том, что она не используется для критического мониторинга или управления: это просто ручная индикация расхода воздуха, где точность не так уж важна.
Тем не менее, грустно видеть, как можно было так легко улучшить установку диафрагменного расходомера, просто переместив диафрагму по длине трубопровода.
Некачественные установки, подобные этой, на удивление распространены из-за невежества многих проектировщиков трубопроводов в конструкции расходомеров и принципах их работы.
Из всех критериев, которые должны быть сбалансированы при проектировании схемы трубопровода, оптимальное расположение расходомера часто ставится в последнюю очередь (если вообще встречается!).
В приложениях, где важна точность, расположение расходомера должно иметь очень высокий приоритет, даже если это означает более дорогую, громоздкую и/или непривлекательную конструкцию трубопровода.
Другим распространенным источником проблем для расходомеров, работающих по давлению, является неправильное расположение преобразователя.
Здесь тип измеряемого расхода технологической жидкости определяет, как должен располагаться датчик давления по отношению к трубе.
Для газовых и паровых потоков важно, чтобы в импульсных линиях, ведущих к датчику, не скапливались случайные капли жидкости, иначе вертикальный столб жидкости начнет собираться в этих линиях и создавать ошибочное давление.
Для потоков жидкости важно, чтобы в импульсных линиях не скапливались пузырьки газа, иначе эти пузырьки могут вытеснить жидкость из линий и, таким образом, вызвать неравные вертикальные столбы жидкости, которые (опять же) будут генерировать дифференциальное давление, приводящее к ошибкам.
Для того чтобы гравитация могла предотвратить эти проблемы, мы должны расположить преобразователь над трубой для приложений с потоком газа и под трубой для приложений с потоком жидкости.
На этом рисунке показаны обе установки для горизонтальной трубы:
На следующей иллюстрации показаны обе установки на вертикальной трубе:
Применения с конденсированными парами (такие как измерение расхода пара) традиционно рассматривались аналогично измерениям жидкостей .
Здесь конденсированная жидкость будет собираться в импульсных линиях преобразователя до тех пор, пока импульсные линии будут холоднее, чем пар, протекающий по трубе (что обычно и бывает).
Размещение датчика под трубой позволяет парам конденсироваться и заполнять импульсные линии жидкостью (конденсатом), которая затем действует как естественное уплотнение, защищающее датчик от воздействия горячих технологических паров.
В таких случаях важно, чтобы технический специалист предварительно заполнил обе импульсные линии конденсатом перед вводом расходомера в эксплуатацию.
Для этого предусмотрены тройники со съемными заглушками или наливными клапанами. Отсутствие предварительного заполнения импульсных линий, вероятно, приведет к ошибкам измерения во время первоначальной эксплуатации, поскольку сконденсированные пары неизбежно будут заполнять импульсные линии с несколько разной скоростью и вызывать разницу в высоте вертикального столба жидкости в этих линиях.
