Металлические конструкции выполняются из прочной конструкционной стали или алюминия.

Наружные опоры предназначены для освещения улиц, дорог, площадей в темное время суток. Хорошее освещение – основной фактор, влияющий на безопасность пешеходов, перемещающихся по тротуарам и автомобилистов по дорогам. А так же несет уменьшение уровня преступности.

На выбор типа опоры и способ ее монтажа влияют следующие факторы:

• рельеф местности;
• требования к освещенности;
• ветровые нагрузки;
• способы подключения к электросети;
• геологические особенности местности;
• сейсмическая активность;
• способы дальнейшего обслуживания.

Осветительные конструкции устанавливаются с соблюдение жестких требований. Несущие опоры могут быть выполнены из различных материалов (железобетона, металла, дерева и композитные). Для освещения больших площадей применяются осветительные мачты.

Если у вас есть вопросы, которые требуют немедленного решения, позвоните или напишите нам!

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Константин Нефериди +7(495)649-86-94 доб.108

Мы свяжемся с вами в ближайшее время

Ответственный менеджер:
Константин Нефериди +7(495)649-86-94 доб.108

Впишите Тип опоры:

Впишите свое название или выберите из спискаОГКОГКССФГОККмачты освещения МГФмачты освещения МГФ-Ммачты освещения МГФ-СРмачты освещения ВМО

Высота:

м

Количество:

шт

+Дополнительные характеристики (показать)

Силовая Несиловая

Прямостоечная Фланцевая

Подвод кабеля: низ верх

Ответственный менеджер по запросу:
Константин Нефериди
+7(495)649-86-94 доб. 108

Характеристики опор из разных материалов

В железобетонных опорах используется армированный бетон. Бетонные опоры обладают низкой себестоимостью, но безопасность эксплуатации и надежность у них низкая. К основным минусам железобетона также относится высокий вес конструкции, что значительно усложняет монтаж.

Металлические конструкции выполняются из прочной конструкционной стали или алюминия. Для защиты от внешних факторов стальные опоры оцинковываются. Осветительные конструкции, изготовленные из металла, весят значительно меньше железобетонных, но цена их производства, которая складывается из многих факторов, дороже. Иногда для декоративных опор применяется чугунное литьё.

Деревянные конструкции имеют самую низкую себестоимость. Во всем остальном они значительно проигрывают любым другим материалам. Основное применение они получили в качестве опор освещения в сельской местности и дачных поселках.

Композитные опоры выполнены из различных полимерных веществ. При комбинации разных видов пластика можно получить необходимые свойства. Композитные опоры не уступают, а иногда даже превосходят по свойствам конструкции, выполненные из железа, дерева и бетона. К минусам относится высокая цена на эти изделия.

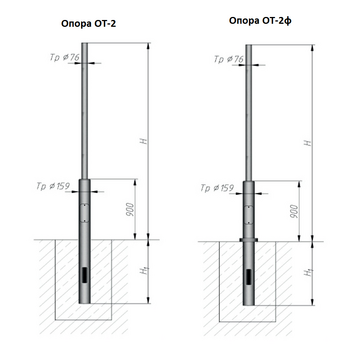

Технология монтажа опор

После выбора типа и материала для осветительных конструкций выполняется подготовка основания для их установки.

Главной составляющей всей будущей конструкции является фундамент. Под фундамент выкапывается или же бурится отверстие в земле, в которое устанавливается закладная деталь фундамента. Затем проводится заливка бетонной смеси. Размеры и форма фундамента, а также глубина, выбирается с учетом предполагаемой нагрузки на осветительную конструкцию.

В настоящее время широкое распространение получили конструкции, где соединение между фундаментом и опорой выполнено через фланец. Преимуществом данного типа является ускорение монтажа при отсутствии снижения прочности. Бетону необходимо обрести крепость, а на это требуется время (для низких сортов до 27 дней). В течение этого времени желательно избегать нагрузок. Использования фланцев позволяет исключить нежелательные напряжения. Для прямостоечных конструкций, где основание опоры непосредственно находится в фундаменте, приходится производить дополнительные работы (например, бутование), а лишь потом производить заливку бетоном. При использовании фланцевого соединения в залитое основание помещается закладной элемент. После полного отвердения бетона производится закрепление осветительной опоры при помощи болтового соединения. Так такой тип крепежа значительно упрощает процесс замены опоры при форс-мажорных обстоятельствах.

Глава 6.3 Наружное освещение. Источники света, установка осветительных приборов и опор

6.3.1. Для наружного освещения могут применяться любые источники света (см. п. 6.1.11).

Для охранного освещения территорий предприятий применение разрядных ламп не допускается в случаях, когда охранное освещение нормально не включено и включается автоматически от действия охранной сигнализации.

6.3.2. Осветительные приборы наружного освещения (светильники, прожекторы) могут устанавливаться на специально предназначенных для такого освещения опорах, а также на опорах воздушных линий до 1 кВ, опорах контактной сети электрифицированного городского транспорта всех видов токов напряжением до 600 В, стенах и перекрытиях зданий и сооружений, мачтах (в том числе мачтах отдельно стоящих молниеотводов), технологических эстакадах, площадках технологических установок и дымовых труб, парапетах и ограждениях мостов и транспортных эстакад, на металлических, железобетонных и других конструкциях зданий и сооружений независимо от отметки их расположения, могут быть подвешены на тросах, укрепленных на стенах зданий и опорах, а также установлены на уровне земли и ниже.

6.3.3. Установка светильников наружного освещения на опорах ВЛ до 1 кВ должна выполняться:

1. При обслуживании светильников с телескопической вышки с изолирующим звеном, как правило, выше проводов ВЛ или на уровне нижних проводов ВЛ при размещении светильников и проводов ВЛ с разных сторон опоры. Расстояние по горизонтали от светильника до ближайшего провода ВЛ должно быть не менее 0,6 м.

2. При обслуживании светильников иными способами – ниже проводов ВЛ. Расстояние по вертикали от светильника до провода ВЛ (в свету) должно быть не менее 0,2 м, расстояние по горизонтали от светильника до опоры (в свету) должно быть не более 0,4 м.

6.3.4. При подвеске светильников на тросах должны приниматься меры по исключению раскачивания светильников от воздействия ветра.

6.3.5. Над проезжей частью улиц, дорог и площадей светильники должны устанавливаться на высоте не менее 6,5 м.

При установке светильников над контактной сетью трамвая высота установки светильников должна быть не менее 8 м до головки рельса. При расположении светильников над контактной сетью троллейбуса – не менее 9 м от уровня проезжей части. Расстояние по вертикали от проводов линий уличного освещения до поперечин контактной сети или до подвешенных к поперечинам иллюминационных гирлянд должно быть не менее 0,5 м.

6.3.6. Над бульварами и пешеходными дорогами светильники должны устанавливаться на высоте не менее 3 м.

Наименьшая высота установки осветительных приборов для освещения газонов и фасадов зданий и сооружений и для декоративного освещения не ограничивается при условии соблюдения требований п. 6.1.15.

Установка осветительных приборов в приямках ниже уровня земли разрешается при наличии дренажных или других аналогичных устройств по удалению воды из приямков.

6.3.7. Для освещения транспортных развязок, городских и других площадей светильники могут устанавливаться на опорах высотой 20 м и более при условии обеспечения безопасности их обслуживания (например опускание светильников, устройство площадок, использование вышек и т.п.).

Допускается размещать светильники в парапетах и ограждениях мостов и эстакад из негорючих материалов на высоте 0,9-1,3 м над проезжей частью при условии защиты от прикосновений к токоведущим частям светильников.

6.3.8. Опоры установок освещения площадей, улиц, дорог должны располагаться на расстоянии не менее 1 м от лицевой грани бортового камня до внешней поверхности цоколя опоры на магистральных улицах и дорогах с интенсивным транспортным движением и не менее 0,6 м на других улицах, дорогах и площадях. Это расстояние разрешается уменьшать до 0,3 м при условии отсутствия маршрутов городского транспорта и грузовых машин. При отсутствии бортового камня расстояние от кромки проезжей части до внешней поверхности цоколя опоры должно быть не менее 1,75 м.

На территориях промышленных предприятий расстояние от опоры наружного освещения до проезжей части рекомендуется принимать не менее 1 м. Допускается уменьшение этого расстояния до 0,6 м.

6.3.9. Опоры освещения улиц и дорог, имеющих разделительные полосы шириной 4 м и более, могут устанавливаться по центру разделительных полос.

6.3.10. На улицах и дорогах, имеющих кюветы, допускается устанавливать опоры за кюветом, если расстояние от опоры до ближайшей границы проезжей части не превышает 4 м.

Опора не должна находиться между пожарным гидрантом и проезжей частью.

6.3.11. Опоры на пересечениях и примыканиях улиц и дорог рекомендуется устанавливать на расстоянии не менее 1,5 м от начала закругления тротуаров, не нарушая линии установки опор.

6.3.12. Опоры наружного освещения на инженерных сооружениях (мостах, путепроводах, транспортных эстакадах и т.п.) следует устанавливать в створе ограждений в стальных станинах или на фланцах, прикрепляемых к несущим элементам инженерного сооружения.

6.3.13. Опоры для светильников освещения аллей и пешеходных дорог должны располагаться вне пешеходной части.

6.3.14. Светильники на улицах и дорогах с рядовой посадкой деревьев должны устанавливаться вне крон деревьев на удлиненных кронштейнах, обращенных в сторону проезжей части улицы, или следует применять тросовую подвеску светильников.

Руководство по установке фонарного столба

: Как установить фонарный столб

Что такое Цель установки фонарного столба?

Установка Наружное освещение — это проект, который часто упускают из виду. Фонарные столбы имеют решающее значение для вашей безопасности. Используются ли они для освещения жилых районов, автомагистралей или даже спортивное мероприятие на открытом воздухе, все было бы опасно без надлежащего установлены фонарные столбы. При этом следуйте этому простому руководству, чтобы узнать как правильно установить фонарный столб.

Как получить запущен

Если вы подумываете об установке фонарного столба, вот некоторые вещи, которые следует учитывать перед началом процесса:

ШАГ 1: Обязательно ознакомиться с требованиями вашего города. (*Отказ от ответственности: свяжитесь с инженер-основатель и электрик для помощи в установке и подключении.) Разные муниципалитеты дают свои рекомендации.

Шаг 2: Учитывайте ветроустойчивость для области, в которой вы планируете установить. В каждом штате разный средний ветер скорости, что является важным фактором при выборе типа и глубины столб. Нажмите здесь, чтобы просмотреть рейтинг ветра в вашем городе.

Шаг 3: Распознайте тип почвы. Идеальная почва должны быть твердыми, твердыми и не должны задерживать воду. В зависимости от того, насколько прочно фундамент, вам, возможно, придется копать глубже, что повлияет на стоимость.

Способы установки фонарного столба

До вы начинаете, вы должны получить надлежащие инструменты для установки бетона. После рассмотрения требования вашего города, скорость ветра, глубина и состояние почвы, выберите, что метод установки для использования; Установка на основе Direct Burial или Anchor метод. Нанять инженера, который проведет вас через весь процесс, очень важно. рекомендуется для обеспечения правильной установки.

Вот разбивка следующих способов установки фонарного столба:

Прямой Установка погребального фонарного столба

Метод прямого захоронения, также известный как встроенный метод, позволяет устанавливать столбы прямо в земля. Алюминий и стекловолокно рекомендуемые материалы для опор, поскольку они не ржавеют. Имейте в виду, что стальные опоры, опорные плиты и анкерные болты не нужны для этого типа монтаж.

Свет древко должно быть длиннее обычного (10% от идеальной высоты, которая была у вас в разум плюс 2 ноги). Почва должна состоять из ила, глины, грунта и небольшой количество щебня.

Обратите внимание, будет сложно создать сплошной фундамент на участках с рыхлым грунтом и песком.

Ниже приведены рекомендуемые шаги установки захоронения:

Шаг 1: Выкопайте или используйте бур, чтобы создать отверстие. Предлагаемые высоты и глубины перечислены ниже в зависимости от типа стойки, с которой вы будете работать:

Высота	Глубина
8-18 футов	3 фута
18,1–25 футов	4 фута
25,1–40 футов	5 футов
40,1–50 футов	6 футов

Убедитесь, что диаметр отверстия примерно в два раза больше диаметр основания столба.

Шаг 2: Опустите стойку в отверстие, направляя провода через кабельный ввод. отверстия для рук.

Шаг 3: Положите от 4 до 6 дюймов обратной засыпки в отверстие. Поддержите шест и используйте насос-боб, чтобы выровнять шест, упаковывая засыпку по ходу дела.

Шаг 4: Добавьте еще от 4 до 6 дюймов засыпки и продолжайте наполнять столб.

Это Метод менее затратный и может применяться при установке фонарных столбов на спортивных площадках и в жилых массивах.

Как установить прямой погребальный фонарный столб в цемент?

Если вы используете цемент для заполнения отверстия, все предыдущие шаги останутся то же самое, за исключением того, что вместо этого вы захотите использовать бетонную смесь для заполнения отверстия. Следующие инструменты будут необходимы; трубопровод с проводкой и бетонным поплавком.

Шаг 1: Заполните траншею зарезервированной почвой

Шаг 2: Залейте бетонную смесь в отверстие для столба, с которым вы работаете (6 футов труба кабелепровода должна оставаться открытой после завершения этого шага). Не надо закройте любые провода или трубопроводы бетоном.

Шаг 3: Сгладьте верхнюю часть отверстия под столб бетонной теркой.

Анкер Установка на фонарном столбе

Установка на анкерной опоре процесс, как правило, является дорогостоящим и трудоемким; однако это основополагающее метод может быть полезен в определенных местах, особенно на парковках. По данным CBS News, 20 процентов автомобильных аварий происходят на парковках. Часто повреждаются фонарные столбы в результате этих аварий. На парковках торговых центров используются анкерные крепления. процесс, потому что фонарные столбы можно легко заменить

Есть Два способа установки анкерного основания фонарного столба.

Метод 1: Бетонный фундамент своими руками: этот метод включает в себя рытье ямы, заливку бетон и прикрепление анкерных болтов. Это может быть долгим, утомительным процессом, однако он по-прежнему выполняет свою работу.

перечислены следующие шаги по строительству фундамента на анкерных болтах. внизу:

Шаг 1: Шаблон выреза и опоры шаблона

Шаг 2: Разметьте и просверлите схему расположения болтов

Шаг 3: Закрепите болты на шаблоне

Шаг 4: Разместите шаблон на форуме и убедитесь, что он уровневый

Шаг 5: Закрепите шаблон на опорах, закрепите опоры к раме H

Шаг 6: Закрепите клетку на опорах

Ступенька 7: Закрепите бетон и снимите шаблон

Способ 2: Спиралевидный фундамент: этот метод часто используется для установки опор, ячеек телефонные башни, солнечные батареи и распределительные линии.

Эти прочные заземленные анкеры отлично подходят для удержания всего на месте, потому что спиральная пластина позволяет быстро и легко вкручивать все болты без потребность в бетоне. Эта пластина действует подобно большому штопору с пластиной. прикреплены, выкапывая яму в земле. Как правило, вы захотите использовать сталь. столбы. Вы можете опустить шест вручную или использовать кран.

Подключение Фонарный столб

До вы начинаете, обязательно выключите источник питания, расположенный в главном коробка прерывателя. Имейте под рукой следующие инструменты; проволочные гайки, инструменты для зачистки проводов и универсальный нож. Настоятельно рекомендуется нанять электрика.

Как это Установка фонарного столба отличается в жилых и коммерческих условиях?

Жилой фонарный столб Требования к установке отличаются от коммерческого освещения установка столба. Тип установки зависит от вашего местоположения, так как некоторые у городов есть требования, которые вы используете.

Обратите внимание:

• Установка коммерческих фонарных столбов долгий процесс из-за пробок и скопления людей
• Коммерческие фонарные столбы часто толще и крепче.
• Жилые фонарные столбы имеют более короткую гарантия и могут быть установлены в почву или цемент. В то время как фонарные столбы в коммерческие установки обычно устанавливаются с использованием цемента, чтобы выдерживать более жесткие условия.

Сколько установка фонарного столба стоит?

Стоимость установки фонарного столба зависит от размера и расположения отверстия. Самый дешевый вариант, метод прямого захоронения, стоит от 200 до 400 долларов. Фонд Helix стоит от 500 до 700 долларов. Окончательная, но более дорогая установка Вариантом является традиционный метод Anchor-base стоимостью от 600 до 1000 долларов.

Общий проблемы с установкой наружного освещения

Ошибки общий. Вот три самые распространенные ошибки при установке, с которыми сталкиваются люди. make:

1. Несоответствие: Неправильная установка анкерные болты могут вызвать ошибки измерения, что может привести к тому, что столб не подходит. После установки фундамента и анкерных болтов нет пути назад, если у вас нет адаптера или вы не начнете заново и не пересверлите.
2. Кривой монтаж: Прямое захоронение способ может привести к искривлению фонарных столбов.
3. Не нанимать инженера или электрика: это настоятельно рекомендуется нанять электрика или инженера для проектирования надлежащая основа для каждого приложения.

Выписка наш продукт страницу с обучающими видеороликами или подпишитесь на нашу Канал YouTube, чтобы узнать больше об установке фонарных столбов и других полезные советы и хитрости.

Если у вас есть дополнительные вопросы, связанные с продуктом, касающиеся установки, позвоните нам или отправьте нам сообщение. Будем рады помочь!

Можно ли нанять электрика для установки фонарного столба?

Можете ли вы нанять электрика для установки фонарного столба?

Фото: RG / Adobe Stock

Наймите профессионала (может быть, двух профессионалов) для установки наружного фонарного столба, который будет одновременно безопасным и безопасным

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Наружное освещение может стать элегантным дополнением к вашему открытому пространству. Это не только добавляет очарования вашему ландшафту, наружное освещение, такое как фонарные столбы, также повышает фактор безопасности. Хотя это может показаться простым для нетерпеливого мастера, работа с электричеством может быть сложной и опасной. Для установки фонарного столба лучше нанять профессионального электрика.

Зачем нанимать профессионального электрика для установки фонарного столба

Для, казалось бы, простого проекта установка фонарного столба требует много работы. Заключение договора с профессиональным электриком — лучший способ убедиться, что ваш столб установлен правильно и что электромонтажные работы соответствуют нормам для вашего региона.

Обратите внимание, что вам может понадобиться нанять двух специалистов: одного для установки стойки и одного для самого светильника (подробнее об этом ниже). Профессионал, который имеет лицензию и застрахован, также обеспечивает душевное спокойствие. По данным HomeAdvisor, электрики обычно берут от 50 и 100 долларов в час — разумная плата за хорошее выполнение работы. Если в результате установки произойдет какой-либо материальный ущерб, вам не придется оплачивать счет за ремонт.

Можете ли вы установить уличный фонарный столб самостоятельно?

Электромонтажные работы могут быть опасны для тех, кто не знаком с соответствующими процессами и мерами безопасности. Небольшие электротехнические проекты, такие как установка нового внутреннего светильника, являются отличным местом для многих домашних мастеров, чтобы начать изучать электромонтажные работы.

Установка наружного фонарного столба включает в себя не только прокладку новой линии электропередач, но также работы по благоустройству территории, рытье траншей и бетонные работы. Даже для продвинутого мастера установка наружного фонарного столба может оказаться довольно трудным занятием во второй половине дня.

Будет ли ландшафтный подрядчик устанавливать наружный фонарный столб?

Многие ландшафтные подрядчики могут помочь вам спроектировать планировку, размещение и озеленение вокруг вашего уличного фонарного столба, а некоторые могут даже иметь в штате электрика для таких проектов. Однако, если у них нет штатного электрика, большинство ландшафтных компаний могут направить вас к электрику, которому они доверяют и который знаком с работами по наружному освещению.

Как электрики устанавливают наружные фонарные столбы?

Профессиональный электрик установит и заработает уличный фонарь за день или два. Вот чего ожидать во время этого проекта:

• Электрик выкопает траншею от источника питания вашего дома до места расположения фонарного столба. Траншея должна иметь глубину от 12 до 18 дюймов, а отверстие для столба должно быть от 18 до 24 дюймов в глубину.

• Электрик проложит трубу от дома через траншею и вверх по яме.

• Затем они проведут линию электропередач либо от распределительной коробки внутри вашего дома, либо от наружной розетки.

• Они протянут электрический провод через кабелепровод и вверх по фонарному столбу.

• Яму засыпают гравием и бетоном. Затем электрик или ландшафтный подрядчик поместит фонарный столб в отверстие.
