Установка опор наружного освещения: Методы и нормы установки опор освещения

Технология установки опор освещения

Размещение осветительных приборов на опорах позволяет выбрать их оптимальное положение в интересах эффективного использования образуемого светового потока. Надёжность установки является гарантом безопасности людей, техники и строений, расположенных в близлежащей зоне.

Способы установки опор освещения

Выбор способа монтажа определяется типом конструкции, особенностями земельного участка, наличием факторов, усложняющих ведение работ. Несмотря на разнообразие ситуационных комбинаций, существуют два вида установки:

• Прямостоечный.
• Фланцевый.

Прямостоечный монтаж характерен для несиловых, в том числе декоративных, и силовых опор. Фланцевый вариант применим для всех типов осветительных опор и мачт и специальных конструкций, созданных на их базе. Достоинством прямостоечной версии является низкая стоимость опоры, но установка нуждается в предварительных подготовительных операциях. Достоинством фланцевой версии является простота осуществления технологических операций, возможность выполнения работ здесь и сейчас, что позволяет решить ряд задач, не достижимых при прямостоечном монтаже. К данной категории относится смещение положения ствола опоры и монтаж опор на инженерных сооружениях (мостах).

1/5 2/5 3/5 4/5 5/5

Рассчитайте стоимость освещения

Тип объектаОсвещение дорогПарковое освещениеСтадионыАвтозаправкиМагазинПроизводство/цехДругое

Технология прямостоечного монтажа опор

Надёжность установки опор вкапыванием, такой термин применим к данному способу монтажа, зависит от длины вкапываемой части опоры, соблюдения точности и очерёдности выполнения работ и использования для бетонирования соответствующих комбинаций растворов.

Все работы выполняются в соответствии с проектной документацией.

В местах вкапывания опор выполняются котлованы необходимого габаритного формата. Стандартные размеры составляют: 100х100х120 см. В центре каждого из них пробуриваются отверстия, позволяющие свободно вставить заглубляемую часть ствола. Разность диаметров, достаточная для нормального ведения работ, 10 см, глубина зависит от длины вкапываемой части. Установленная опора центрируется при помощи растяжек, и только после этого выполняется заливка бетоном пространства между стволом и цилиндрическим углублением котлована. Следующий этап относится к заливке бетоном нижнего основания котлована. Толщина заливаемого слоя 20 см, он является плитой, препятствующей вырыванию ствола из грунта. Остальная часть котлована засыпается грунтом после ввода питающего кабеля, если предусмотрен его подземный ввод.

Технология фланцевого монтажа опор

Фланцевый монтаж опор освещения включает следующие стадии:

• подготовка траншей для кабеля и котлована для фундаментного блока;
• установка фундаментного блока с закладной деталью, ввод кабеля (при его подземном вводе), заливка основания;
• период покоя, необходимый для полного затвердевания бетона;
• монтаж опоры.

Продолжительность ведения работ сохранит время в будущем в случае, когда понадобится заменить конструкцию, что исключено в версии прямостоечного монтажа, требующего повторения всего комплекса работ.

Готовые фундаментные блоки, соответствующие конкретному типу опор, предлагает их производитель. Возможен индивидуальный вариант изготовления. Установленная на фундаментное основание опора фиксируется болтами с гайками или шпильками с гайками. Выравнивание осуществляется посредством метизов. При фланцевом монтаже могут использоваться консоли и выносные фундаменты, закладные детали в виде анкерных блоков (характерны для высокомачтовых опор). Консоли и выносные фундаменты позволяют обеспечить освещение на участках с осложнённым рельефом или наличии ранее проложенных инженерных сетей.

Рассчитайте стоимость освещения

Тип объектаОсвещение дорогПарковое освещениеСтадионыАвтозаправкиМагазинПроизводство/цехДругое

Стальные опоры

Несиловые опоры освещения

Подробнее

Силовые опоры освещения

Подробнее

Опоры трубчатые

Подробнее

Парковые декоративные опоры

Подробнее

Мачты освещения

Подробнее

Закладные изделия

Подробнее

Молниеотводы

Подробнее

Кронштейны опор освещения

Подробнее

Примеры архитектурной подсветки зданий

25. 12.2019

Архитектурная подсветка зданий позволяет по‐новому взглянуть на способы оформления экстерьеров и привлечь внимание прохожих к определённым объектам.

Освещение парков, скверов и детских площадок

25.12.2019

Согласно действующим нормативам уличного освещения детские и спортивные площадки должны быть ярко освещены в тёмное время суток для предотвращения несчастных случаев.

Городская подсветка

25.12.2019

Современные населённые пункты с большим количеством жителей требуют создания надёжной инженерной инфраструктуры для обеспечения безопасности граждан.

Типы архитектурного освещения. Часть 2

23.12.2019

Освещение фасадного типа используется для подчёркивания и создания эффектного и красочного силуэта сооружения при наступлении темноты.

Особенности сетей искусственного освещения

23.12.2019

Сети искусственного освещения используются на объектах придорожного сервиса. Данный тип световых приборов используется для освещения магистралей, речных, автобусных, железнодорожных вокзалов и аэропортов, перронов и стоянок.

Все события

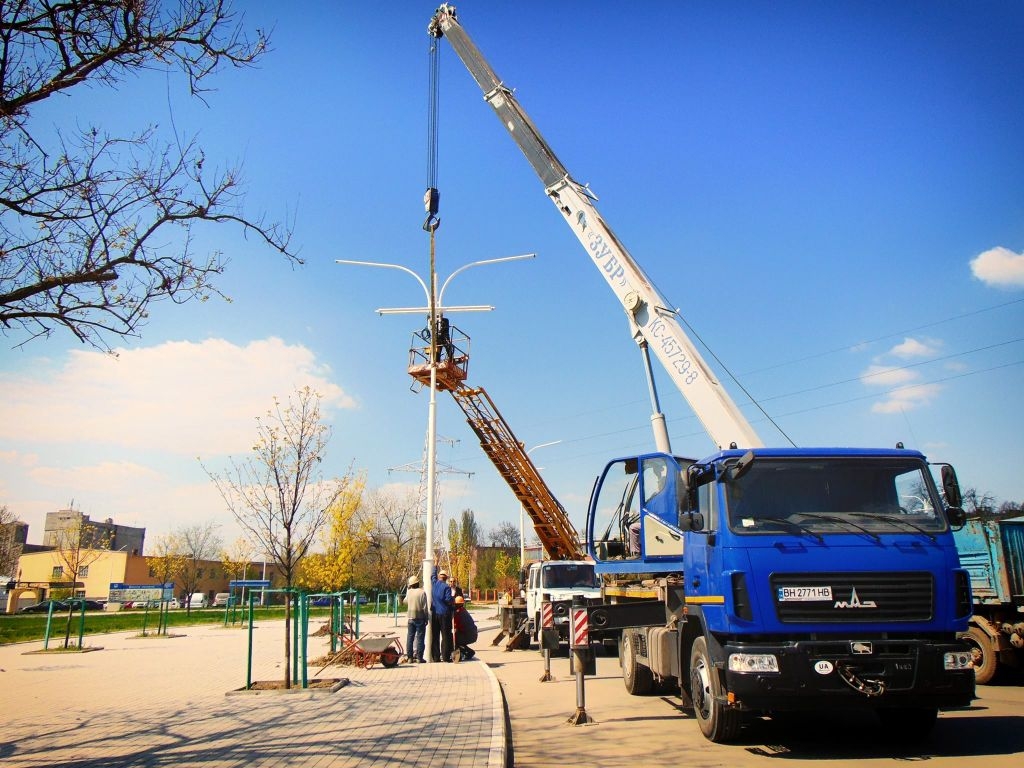

Установка опор наружного освещения (уличного): виды, способы и особенности монтажа

Опоры наружного освещения предназначены для крепежа источников света. Конструкция позволяет размещать осветительные приборы на высоте и создавать световое пятно нужного размера, в соответствии с конкретными условиями. Одно из направлений деятельности компании «ЭКСПЕРТ-ЭНЕРГОСТРОЙ» – установка столбов освещения в Москве.

Классификация опор

Осветительные опоры бывают силовыми и несиловыми. Установка силовых опор наружного освещения подразумевает воздушный монтаж, их электрифицируют, используя самонесущие силовые кабели. Для второго вида применяется подземная установка, когда кабель протягивают в грунте на глубине более 80 сантиметров. В районе расположения автомагистралей глубина должна быть выше одного метра двадцати пяти сантиметров.

По способу установки столбы для обеспечения уличного освещения могут быть фланцевыми и прямостоечными. Крепеж первых осуществляется к монолитной основе при помощи анкерных болтов. Установка прямостоечных столбов освещения производится путем вкапывания в землю на указанную в нормативах глубину. Информацию о соотношении подземной и наземной части наносят в виде маркировки на изделия.

Конструкционные особенности

Верхняя часть столба оснащается кронштейном, при помощи которого производится крепеж одного или более источников света. Если на конструкцию устанавливать светильник, она получит название торшерная. Часто на столбах монтируют приборы для видеонаблюдения, которые требуют обеспечения надежной защиты от негативного влияния атмосферных осадков, для этого применяют защитную крышку.

Установка опор наружного освещения подразумевает принятие мер, которые гарантируют безопасное и простое обслуживание. В роли таких элементов выступают различные лестницы, площадки, мобильные рамы. Если такие приспособления недоступны, ремонтные работы проводят, используя подъемные машины.

Монтажные работы

Установка столбов уличного освещения подразумевает соблюдение некоторых принципов, влияющих на уровень безопасности и длительность срока службы:

• прежде чем произвести установку столбов для организации уличного освещения, необходимо получить разрешительный документ в соответствующей контролирующей организации;
• монтировать фланцевые колонны можно после того, как бетонное основание полностью застынет. Обычно на затвердевание цементной основы уходит около пяти дней, на продолжительность влияют погодные условия, марка цемента и др.;
• сделать крепеж надежнее поможет применение корончатых гаек со шплинтом вместо контргаек;
• установка металлических столбов освещения требует нанесения защитного слоя, который продлит срок службы конструкции. Для этого применяют специальную грунтовку и краску;
• в процессе проведения монтажных работ на мягкой почве под столбом формируется подушка, как правило, используют песок и щебень.

Прежде чем приступить к установке опор для обеспечения наружного освещения необходимо подготовить проектную документацию, где указаны все возможные параметры относительно типа прокладываемого электропровода, его сечения, типа источника освещения, а также основных технических деталей. По завершению формирования проектных документов следует приступать к получению разрешения на проведение монтажных работ. Учитывая все коммуникации, размещаемые на территории расположения объекта, проводится установка столбов освещения.

В процессе проведения монтажных работ следует создать нишу в земле установленного размера, в центре которой формируется с помощью бура скважина. В скважину погружают столб, центрируют и фиксируют, используя временные распорки. Заполнить образовавшуюся пустоту необходимо бетонным раствором. Как только цементная смесь застынет, столб можно эксплуатировать.

Учебное пособие по световым столбам Easy DIY

Проекты «Сделай сам»

13 июня 2018 г. 23 марта 2023 г.

Установите легкие столбы для наружного освещения над патио или ямой для костра на заднем дворе, чтобы создать красивую атмосферу! Они быстрые, недорогие и очень простые!

Несколько лет назад я попросила украсить внутренний дворик на свой день рождения, и одной из главных вещей в моем списке желаний были гирлянды. Проблема? Не на чем их повесить.

Вот инструкция по быстрому и легкому (если только у вас не очень твердая грязь) съемным фонарным столбам, которые мы вставили. Мы вставили три столба, и весь проект занял около часа.

У вас есть другая установка, например, терраса или крытое патио? Прочтите этот пост, чтобы узнать больше о способах подвески светильников для патио.

Он предназначен для подвешивания их к деревьям, стенам, потолкам, перилам террасы и практически ко всему, что вы только можете себе представить.

Или, если вы хотите сделать опоры для трубопровода своими руками в этом руководстве, но по какой-либо причине не хотите копать ямы, ознакомьтесь с аналогичный проект, в котором я использовал тяжелые стойки для зонтов вместо ПВХ в качестве основы .

Смотрите НОВЫЙ видеоурок!

Как установить фонарные столбы своими руками

Материалы

A. Канал

B. Соединитель (

C. Труба из ПВХ

900 02 D. Наружный удлинитель

E. Лампочки

Инструменты

1. Копатель отверстий для столбов
2. Уровень
3. Резак для ПВХ
4. Рулетка
5. Крестообразная отвертка

• Светильники гирлянды – У меня есть эти более прочные промышленные . Это 48 футов в длину, с 26 лампами на прядь.

• 2 ¾” оцинкованных электрических кабелепровода (каждая 10 футов в длину)
• 2 отрезка трубы 1 1/2″ из ПВХ (каждая длиной 2 фута)

• Копатель ямы для столбов

• крючки
• 3/4″ обжимные соединители (по одному для верхней части каждой стойки). Ищите их в электрическом отделе вашего хозяйственного магазина.
• Удлинитель (Нам нужен был, чтобы добраться до нашей розетки. Вы можете или не можете).

Мы хотели, чтобы наши столбы были высотой не менее 8 футов, чтобы огни могли раскачиваться и свисать, не задевая наших более высоких друзей по голове. Они входят в землю на 2 фута, таким образом, шесты имеют длину 10 футов.

Указания

1.

Выкопайте ямы для столбов.

Мы выкопали каждую из ям глубиной 24 дюйма. Мы разместили их в двух внешних углах нашего патио. Обновление: с тех пор мы решили добавить 3-й полюс.

2.

Вставьте трубу из ПВХ в отверстие.

Мы поместили один из отрезанных кусков трубы из ПВХ вертикально в отверстие и неплотно засыпали его грязью. Вы также можете использовать цемент здесь, если хотите.

3

. Установите металлическую трубу на место.

Мы вставили трубу в чуть более широкую трубу из ПВХ, и я удерживал ее на месте вертикальным уровнем, пока Питер забивал грязь вокруг трубы из ПВХ.

4

. Закройте столбы.

После того, как столбы были в земле, мы закрыли их этими 3/4-дюймовыми обжимными соединителями. Это просто то, что удерживает световой шнур в верхней части каждого столба.

Мы вкрутили три таких крючка в обшивку, чтобы прикрепить гирлянды к стене дома.

5. Подвесьте гирлянды.

И эти прочные гирлянды поставляются с лампочками в отдельной коробке, что очень удобно, потому что тогда вы можете нанизать их, ничего не сломав. Я настоятельно рекомендую вам не вкручивать лампочки до тех пор, пока они не будут повешены!

Наконец-то мы вкрутили лампочки в патроны.

И та-да!

Вы можете увидеть остальную часть нашего Преображение патио за один уик-энд здесь , а вертикальный сад DI Y на фотографии выше здесь . Хотите узнать больше советов и вдохновения для наружного освещения? Ознакомьтесь также с моим руководством по наружному освещению 101 !

Как уличные фонарные столбы держатся спустя 4 года?

Первые два столба мы установили 4 лета назад, а третий столб решили добавить 3 года назад. И я должен сказать, что это одна из самых простых вещей, когда мы выбираем уличную мебель и аксессуары каждую весну!

Ставим стойки в ПВХ, прикрепляем световые шнуры и готово. Это не становится намного проще, чем это!

Активное время: 30 минут

Общее время: 30 минут

Вам понравился этот пост? Пожалуйста, поделитесь любовью и закрепите ее!

Купить мою любимую недорогую мебель и декор для патио…

Другие идеи для жизни на открытом воздухе…

Как повесить гирлянды: 10 разных способов

7 идей декора для маленького патио, которые можно украсть!

Открытие качелей в стиле бохо!

Почтовые теги: ##outdoorDIY

Похожие сообщения

Проекты «Сделай сам» | Жизнь на свежем воздухе | Лето

Идеи теней для патио: как выбрать

С помощью этого руководства выберите лучшую структуру теней для своего патио, террасы или заднего двора! Что выбрать: беседку, перголу, зонт, навес, навес или что-то совсем другое?

Подробнее Идеи теней для патио: как выбратьПродолжить

Проекты «Сделай сам» | Дети

Преображение театрального домика!

Приходите посмотреть на наш обновленный театр! Это такое забавное убежище на заднем дворе, где дети могут играть в притворство. Здесь даже есть стол и уголок для чтения! Несколько лет назад соседи подарили нам свой старый игровой домик/качели Rainbow. Реконструкция Мы переезжали эту вещь как минимум три раза, и наш нынешний двор…

Подробнее Playhouse Makeover!Продолжить

Проекты «Сделай сам» | Наружное освещение | Жизнь на свежем воздухе

Идеи освещения заднего двора: простое руководство для наружных жилых помещений

Эти простые идеи освещения заднего двора своими руками идеально подходят для патио, террас, пергол и вечеринок! Струнные светильники, факелы, люстры и многое другое! Освещение — это эффективный способ создать атмосферу в вашем открытом жилом пространстве. И, конечно же, приятно иметь возможность видеть, куда ты идешь! Вот несколько идей, что подарить вашему…

Читать далее Идеи освещения заднего двора: простое руководство по наружным жилым помещениямПродолжить

Можете ли вы нанять электрика для установки фонарного столба?

Можете ли вы нанять электрика для установки фонарного столба?

Фото: RG / Adobe Stock 3 плюса!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Наружное освещение может стать элегантным дополнением к вашему открытому пространству. Это не только добавляет очарования вашему ландшафту, наружное освещение, такое как фонарные столбы, также повышает фактор безопасности. Хотя это может показаться простым для нетерпеливого мастера, работа с электричеством может быть сложной и опасной. Для установки фонарного столба лучше нанять профессионального электрика.

Зачем нанимать профессионального электрика для установки фонарного столба

Для, казалось бы, простого проекта установка фонарного столба требует много работы. Заключение договора с профессиональным электриком — лучший способ убедиться, что ваш столб установлен правильно и что электромонтажные работы соответствуют нормам для вашего региона.

Обратите внимание, что вам может понадобиться нанять двух специалистов: одного для установки стойки и одного для самого светильника (подробнее об этом ниже). Профессионал, который имеет лицензию и застрахован, также обеспечивает душевное спокойствие. По данным HomeAdvisor, электрики обычно берут от 50 и 100 долларов в час — приемлемая плата за хорошее выполнение работы. Если в результате установки произойдет какой-либо материальный ущерб, вам не придется оплачивать счет за ремонт.

Можете ли вы установить уличный фонарный столб самостоятельно?

Электромонтажные работы могут быть опасны для тех, кто не знаком с соответствующими процессами и мерами безопасности. Небольшие электротехнические проекты, такие как установка нового внутреннего светильника, являются отличным местом для многих домашних мастеров, чтобы начать изучать электромонтажные работы.

Установка наружного фонарного столба включает в себя не только прокладку новой линии электропередач, но также работы по благоустройству территории, рытье траншей и бетонные работы. Даже для продвинутого мастера установка наружного фонарного столба может оказаться довольно трудным занятием во второй половине дня.

Будет ли ландшафтный подрядчик устанавливать наружный фонарный столб?

Многие ландшафтные подрядчики могут помочь вам спроектировать планировку, размещение и насаждения вокруг вашего уличного фонарного столба, а некоторые могут даже иметь в штате электрика для таких проектов. Однако, если у них нет штатного электрика, большинство ландшафтных компаний могут направить вас к электрику, которому они доверяют и который знаком с работами по наружному освещению.

Как электрики устанавливают наружные фонарные столбы?

Профессиональный электрик установит и заработает уличный фонарь за день или два. Вот чего ожидать во время этого проекта:

• Электрик выкопает траншею от источника питания вашего дома до места расположения фонарного столба. Траншея должна иметь глубину от 12 до 18 дюймов, а отверстие для столба должно быть от 18 до 24 дюймов в глубину.

• Электрик протянет трубу от дома через траншею и вверх по яме.

• Затем они проведут линию электропередач либо от распределительной коробки внутри вашего дома, либо от наружной розетки.

• Они протянут электрический провод через кабелепровод и вверх по фонарному столбу.

• Яму засыпают гравием и бетоном. Затем электрик или ландшафтный подрядчик поместит фонарный столб в отверстие.
