Установка обрешетки под металлочерепицу: правильный шаг и расчет количества

устройство, размер досок под черепицу на крыше

Содержание:

Особенности обрешетки для металлочерепицы
Шаг обрешетки в зависимости от длины волны
Монтаж обрешетки
Правила выполнения работ
Устройство в местах с дополнительными элементами крыши

Обрешетка является важным элементом кровли, отвечающим за долговечность крыши дома. Надежность конструкции закладывается еще на этапе крепления. При монтаже обрешетки под металлочерепицу необходимо учитывать определенные особенности, а также знать общую теорию по данному вопросу.

Особенности обрешетки для металлочерепицы

Еще на подготовительном этапе нужно определить вид будущего настила. Он может быть сплошным и решетчатым. Порядок действий при устройстве обрешетки определяется в первую очередь длиной волны профиля.

Если планируется сплошная конструкция, то необходимы обрезные доски (32×100 мм), также подойдут квадратные брусья со стороной 50 мм. Их нужно класть практически вплотную друг к другу, величина зазора — 10 мм. Он требуется для вентиляции подкровельного пространства.

При применении решетчатого настила устройство обрешетки под металлочерепицу становится немного сложнее. Но при этом снижается расход материалов, а значит, данный вариант выйдет дешевле, если сравнивать с первым. Кроме того, такая конструкция будет меньше весить, что приведет к снижению массы крыши.

Шаг обрешетки в зависимости от длины волны

При конструировании обрешетки под черепицу нужно основываться на ключевых размерах конструкции. К ним относятся шаг крепления и еще габариты досок. Первый параметр зависит от вида применяемого профиля (длина волны покрытия). Место с наибольшей жесткостью у профилированного места находится под волной. Именно через него выполняется крепление к обрешетке.

В продаже можно найти металлочерепицу с разной длины волны, от которой будет зависеть шаг несущей системы.

Но обозначены основные типоразмеры этого параметра. Теперь рассмотрим их соответствие.

Для облегченных конструкций с простой конфигурацией, небольшой высотой волны, если толщина листа составляет примерно 0.4-0.45 мм, стоит выбирать брусья сечением 25×100 мм. Для сложных кровель предназначена доска 32×100 мм, ее же можно использовать при укладке металлочерепицы толщиной 0.5 мм и с крупным показателем высоты волны. Оба варианта требуют стропильную систему с шагом в диапазоне от 60 до 90 сантиметров. Доски 40×60 и 50×50, предназначены для стропильного шага не менее одного метра. Их используют очень редко.

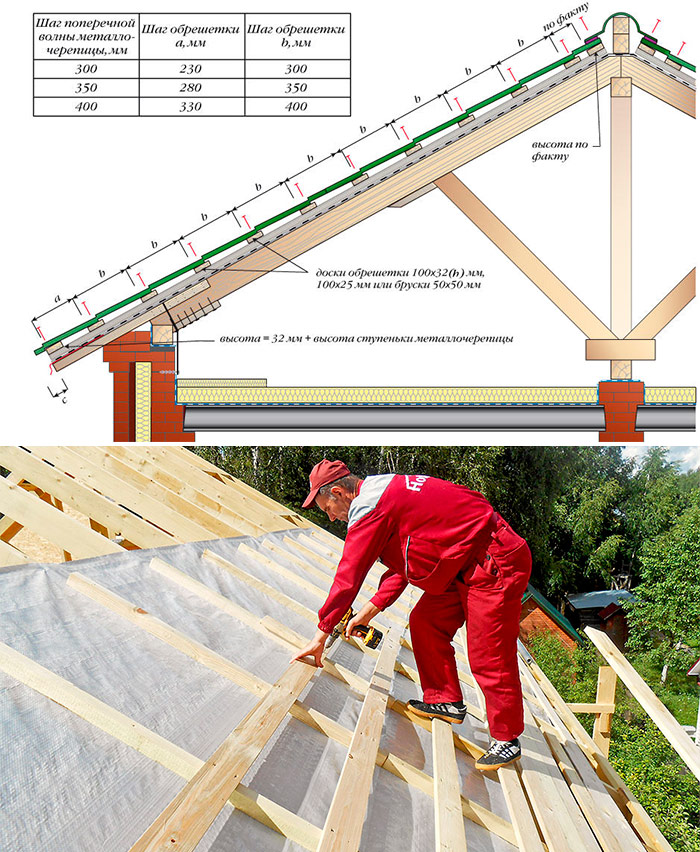

Можно выделить 3 разновидности листов, отличающихся по длине волны: 30, 35 и 40 сантиметров. От этого показателя будет зависеть стропильный шаг. Расстояние между досками определяется от их центра. Эти параметры потребуются при расчете размеров конструкции обрешетки.

Монтаж обрешетки

Потребуются гвозди с длиной, в два раза превышающей толщину доски, и диаметром 3-3. 5 мм. Они будут использоваться для крепления. Доска по краям фиксируется на 2 гвоздя, забивать их нужно как можно ближе к оси стропила.

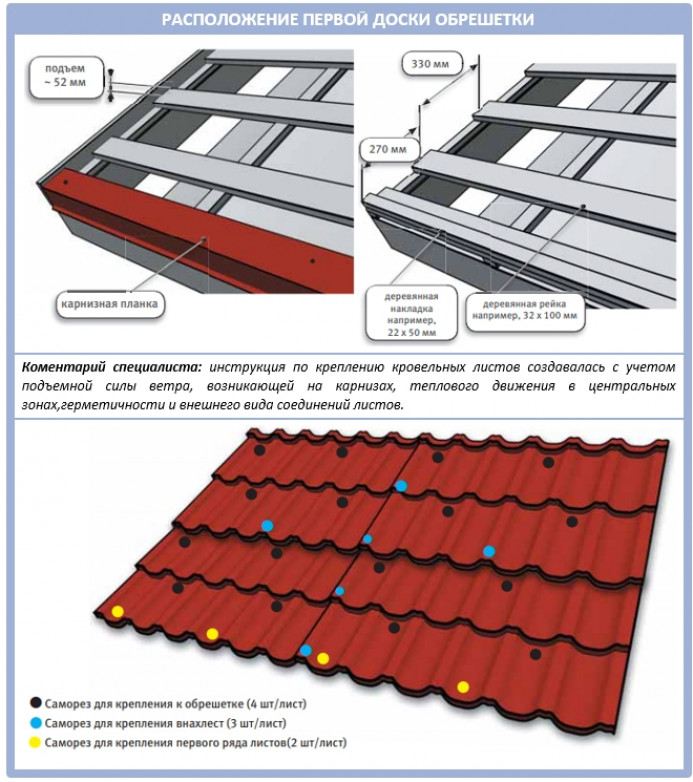

В первую очередь стоит заняться креплением ряда досок у карниза. Выполнить задачу нужно максимально аккуратно, поскольку они будут использоваться для выравнивания листов профиля. Предварительно следует нанести разметку, а потом качественно их закрепить. При этом первая доска по толщине должна не менее чем на 10 миллиметров превышать толщину остальных реек. Точные указания по размерам можно узнать в сопроводительных документах к профилю. Разница в толщине нужна для нивелирования перепада листовых опор.

Расстояние от первой до второй рейки должно быть меньше, чем шаг между остальными. Измерять его нужно от края первой и до центра второй доски. При расчете стоит учитывать длину выступа края листа и наклон кровли. Еще этот параметр зависит от планируемого диаметра водосточной системы. Но существует специальная таблица, из которой можно узнать необходимые размеры.

Для начала стоит сделать примерку. Возьмите 2 отрезка и зафиксируйте на обрешетке. Затем идет укладка профнастила, после чего нужно сделать выступ металлочерепицы, необходимый для отвода воды.

Возможные ошибки при монтаже обрешетки крыши под металлочерепицу:

• Если выступ получится больше нужного, то начнутся проблемы с водоотводом, жидкость станет переливаться через канавку отлива;
• Меньшие размеры выступа тоже нарушат отвод жидкости;
• Нестыковка профильных листов;
• Сложности при установке торцевых и фронтонных планок;
• Слабое крепление к обрешетке.

Правила выполнения работ

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Гидроизоляционную пленку необходимо запускать в водосток по крайней планке. Для защиты материала от нарушения целостности, его верх делают скошенным. Угол среза должен составлять от 120 до 140 градусов. Скос замеряется относительно торца стропилины.

Во время монтажа внешних торцевых досок нужно следить за сохранением выступа над устанавливаемой конструкцией. Его размер основывается на высоте профиле. Обычно он находится в диапазоне от 28 до 58 миллиметров.

Когда закреплено 3-4 ряда реек, можно перенести элементы конструкции на крышу, чтобы потом их доставать оттуда. Это позволит обеспечить удобство процесса. Чтобы закрепить конек, нужно добавить по доске на обоих скатах крыши. Устанавливаются они в местах соединения с обрешеткой. Читайте также: “Какие размеры обрешетки под металлочерепицу нужно использовать – рекомендации по устройству”.

Важный нюанс: применяются размеры досок для обрешетки под металлочерепицу аналогичные с теми, что предназначены для установки самой конструкции.

Устройство в местах с дополнительными элементами крыши

В тех местах, где размещены дополнительные элементы конструкции, например, примыкания, нужно устанавливать сплошную обрешетку с шириной 15-20 сантиметров, а также делать отдельную стропильную систему, на которой будут фиксироваться брусья или доски.

Если речь идет о ендове, то нужна сплошная несущая система, размещаемая у каждого ската крыши. В таком случае ширина будет 10 миллиметров. А оптимальная величина зазоров между планками составляет 20 миллиметров. Ее обеспечение сделает в подкровельном достаточный уровень вентиляции.

В ходе монтажа обрешетки крыши над утеплителем нельзя забывать о зазоре. При этом недопустимо использовать доски, размеры которых шире заявленных. В противном случае зазор получится недостаточно просторным. В такой конструкции будет нарушена циркуляция воздуха, что приведет к образованию конденсата, который будет медленно разрушать крышу.

Правильный шаг и расчет количества обрешетки под металлочерепицу

Грамотная установка обрешетки под металлочерепицу — это гарантия хорошей кровли. Ниже мы рассмотрим главные нюансы выбора вида и шага обрешетки, подсчета нужного объема стройматериала и размера дерева при установке кровли из металла.

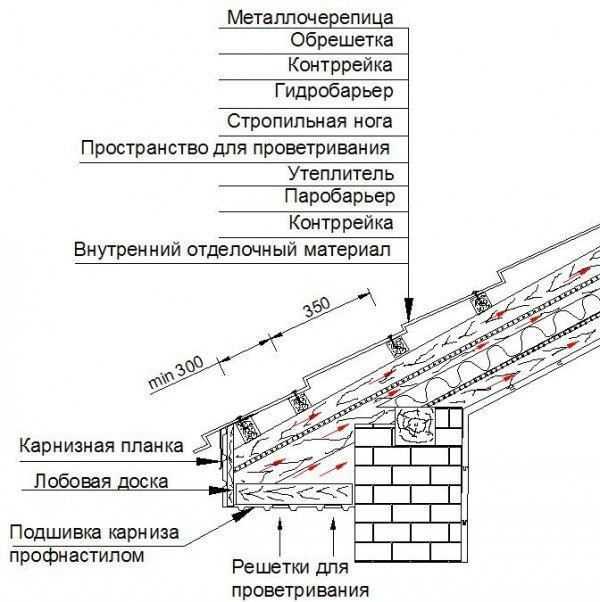

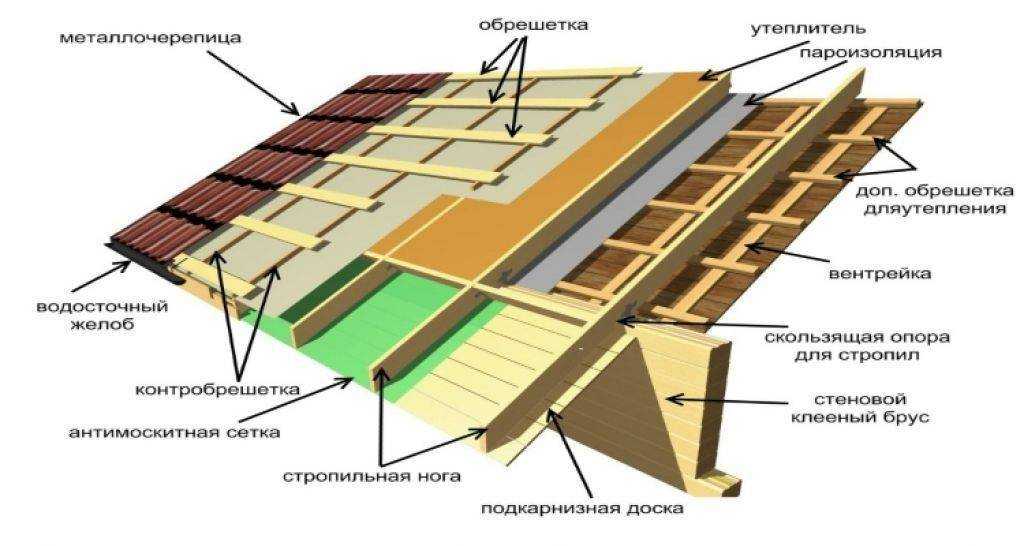

Перед изготовлением обрешетки важно проконтролировать, чтобы кровельный пирог был сооружен в соответствии с технологическими требованиями: в нем имеется зазор между пленкой вентиляции и деревом, на которое будет настилаться металлочерепица. Вдоль стропилы вбивается кусок древесины габаритами 5*5 см. При этом ее шаг равняется ширине 1 пролета стропильной системы – 70-80 см. Главное предназначение контробрешетки – сохранение кровли благодаря испарению ненужного конденсата под черепицей.

Главные виды обрешетки под металлочерепицу

В качестве обрешетки под металлочерепицу используются доски с размерами 2,5*10 см. При этом их толщина особой роли не играет, так как габаритный вес листов не более 7 кг на 1 кв.м. Самое важное – толщина досок должна иметь минимальные отклонения, в идеале – быть одинаковой. В ином случае плоскость ската может быть неровной.

Для металлочерепицы используются 3 вида обрешетки:

1. Шаговая. Используется на различных по форме крышах с наклоном не больше 20 градусов.
2. Сплошная. Используется для пологих плоскостей крыши с минимальным уклоном в 14 градусов. Между досками оставляется технологичное пространство максимум в 2,5 см.
3. Универсальная. По всей плоскости кровли выполняется шаговая обрешетка, тогда как в области присоединения кровли к стене, трубе и т.д. устанавливается сплошная обрешетка.

Как рассчитывается правильный шаг обрешетки?

Для расчета шага обрешетки важно узнать длину волны черепицы. Если вы выбрали вид Монтеррей, то этот показатель будет не более 35 см. Расчет осуществляется следующим образом: измеряется расстояние между осями доски. Вынос крыши относительно 1 доски обрешетки практически для всех типов металлочерепицы равняется 50 мм. Большинство видов профиля имеет 2 расстояния между досками: 35 и 40 см.

Увеличивать промежуток, к примеру, делая расстояние с пропуском волны, недопустимо. В дальнейшем профиль может деформироваться от массы снега или внешних повреждений.

Схема монтажа обрешетки

Очень важно правильно установить обрешетку, соблюдая технические требования и нормы. Чаще всего инструкцию по монтажу предлагают производители под выпускаемую ими продукцию. Ниже рассмотрим схемы обрешетки самых популярных отечественных брендов.

Завод Grand Line рекомендует в области карниза установить 2 доски: на 1 прибить маленький брусок такой же высоты, как и обрешетка. Для надежности крепления торца нужно монтировать опорную доску с высотой, идентичную по высоте профилю металлочерепицы.

Идентичную схему предлагает в своей инструкции Металл Профиль, акцентирующий внимание на установку обрешетки в зонах ендовы, а также на элементах снегоудержания.

Советы специалистов

Основные рекомендации по установки обрешетки:

1. Для закрепления досок к контррейкам возьмите гвозди винтового и ершеного типа, покрытые цинком, (7 см) или саморезы по древесине.
2. Каждую доску в области соединения с контрообрешеткой нужно соединить с гвоздями наверху и внизу на удаленности примерно 2 см от краев.
3. Если традиционной длины доски мало, места стыка нужно выбрать по центру контррейки.

В целом, опираясь на изложенный выше материал, можно без особых усилий подсчитать объем материала для обустройства обрешетки под кровлю из металлочерепицы. Если вам непонятна технология подсчета, обращайтесь за помощью к нашим специалистам.

Для чего нужны рейки при установке черепичной крыши? | На главную Руководства

Рене Миллер

Кровельные рейки представляют собой тонкие полоски материала, которые могут быть изготовлены из дерева, пластика или металла. Они устанавливаются перед укладкой черепицы на крышу и могут служить более чем одной цели. Идеальный метод установки обрешетки при монтаже черепичной крыши зависит от материала крыши, ее уклона и условий окружающей среды, таких как осадки, температура и ветер.

Структурный

1. На крышах с крутым уклоном черепица обычно крепится к обрешетке. Согласно CemTile, большинство производителей кровельной черепицы допускают прямое крепление гвоздями, но на крышах с уклоном более 7:12 или на крышах в очень холодном климате, где вероятны ледяные заторы, черепицу следует прикреплять к рейкам, чтобы они оставались прикрепленными к кровле. крыша. В регионах, где распространены сильные ветры, черепица обычно крепится к рейкам, чтобы они не поднимались с настила крыши.

Дренаж

1. Обрешетки приподнимают черепицу над настилом крыши, обеспечивая сток воды с крыши. То, как вы устанавливаете рейки, может повлиять на эффективность дренажа. Например, горизонтальные рейки проходят перпендикулярно скату крыши и имеют тенденцию задерживать влагу, поэтому через каждые четыре фута необходим зазор в 1 дюйм для обеспечения дренажа. Горизонтальные рейки также должны быть установлены так, чтобы между рейкой и ендовой был зазор не менее 6 дюймов, чтобы обеспечить концентрированный поток воды. Вертикальные рейки называются системами контробрешетки и обеспечивают минимум 3/4 дюйма пространства между рейками для дренажа. По данным RCI, Inc., система с вертикальными рейками превосходит системы с горизонтальными рейками и гарантирует, что подложка прослужит так же долго, как плитка.

Энергоэффективность

1. Установка системы обрешетки под черепицей также может обеспечить некоторую экономию энергии. Согласно CemTile, пространство между настилом крыши и черепицей создает тепловой барьер. Этот барьер охлаждает палубу и конструкцию в жаркую погоду.

Методы установки

1. Идеальная ориентация и расстояние между обрешетками зависит от конструкции крыши и условий окружающей среды, в которых она должна работать. Они могут быть ориентированы под прямым углом к ​​фермам или стропилам, а могут быть установлены параллельно скату крыши. Для некоторых крыш может потребоваться сетка из реек, которые проходят в обоих направлениях. Это известно как система контробрешетки. Наклон крыши часто диктует, какая система обрешетки будет использоваться. Например, на малоскатной крыше обрешетки могут вообще не понадобиться, если только крыша не будет подвергаться частым или обильным дождям. На более крутых участках местные строительные нормы и правила могут требовать обрешетки и диктовать, как их следует устанавливать.

Справочные материалы

• RCI, Inc.: Понимание дизайна и характеристик черепичных крыш
• Independent Roofing Contractors of California, Inc.: Цементная и глиняная черепица
• CemTile: Общие сведения об установке
9003 Writer 90 2 Рене Миллер начал профессионально писать в 2008 году, сотрудничая с веб-сайтами и газетой Community Press. Она является соучредителем веб-сайта для писателей On Fiction Writing. Миллер имеет диплом в области социальных услуг, полученный в Колледже Кларка в Бельвилле, Онтарио.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ РЕШЕТНОЙ СИСТЕМЫ НА ОБШИВКЕ

ЧТО ТАКОЕ РЕШЕТНАЯ СИСТЕМА, РАСПОЛОЖЕННАЯ НА ВЕНТИЛЯЦИОННУЮ ОБШИВКУ?

В системе обрешетки деревянные рейки накладываются поверх обшивки вентиляции на крышу либо горизонтально, либо в обоих направлениях в виде сетки, известной как система контробрешетки. Затем рейки обеспечивают точку крепления кровельных материалов, таких как металлочерепица.

Монтаж кровли из металлочерепицы по системе обрешетки обеспечивает доступ воздуха под черепицу и, как следствие, лучшую вентиляцию. Воздушное пространство, образующееся в результате системы обрешетки, хорошо работает для прохладной конструкции крыши и для отвода тепла. Установив реечную систему над обшивкой вентиляции, вы достигнете более высокой энергоэффективности. Воздушное пространство под металлочерепицей нагревается, поднимается к коньку и выходит наружу, не успев попасть на чердак. Это движение воздуха служит для того, чтобы в доме было прохладнее.

Национальная лаборатория Окриджа недавно подготовила отчет под названием «Компромисс между коэффициентом солнечного отражения и вентиляцией над обшивкой для металлических крыш жилых и коммерческих зданий». В этом отчете вкратце говорится, что воздушное пространство под кровлей из металлочерепицы в системе обрешетки лучше, чем под прохладной кровельной битумной черепицей. Объясняется это тем, что это воздушное пространство нагревается, поднимается к коньку и выходит наружу, не успев попасть на чердак. Благодаря этому движению воздуха в доме прохладнее, чем даже при использовании самой лучшей битумной черепицы.

Возможно, неожиданный и, безусловно, интересный вывод из отчета заключается в том, что чем темнее цвет металлической крыши, тем быстрее движется воздух, поэтому, когда речь идет о вентиляции над обшивкой, более темный цвет работает эффективнее, чем светлый. .

Еще одним ключом к пониманию того, как металлическая черепица на обрешетке создает охлаждающий эффект, является изучение внешней температуры и ее влияния на теплопередачу.

С заходом солнца температура металлочерепицы падает с той же скоростью, что и наружная температура. Использование вашего автомобиля является примером, который может вас заинтересовать. Когда в жаркий солнечный день солнце садится, температура вашего автомобиля быстро падает, но вы заметите, что дороги и тротуары остаются горячими даже ночью. То же самое верно и для металлочерепицы на рейках. Когда солнце садится, температура кровли падает, и воздух между рейками перемещается к коньку и выходит из системы.

Кровля из металлочерепицы по системе обрешетки также очень эффективна при низких температурах ночью и зимой. Воздушное пространство изолирует крышу от внешней температуры. Теплый воздух в воздушном пространстве циркулирует к карнизам и гребням, уменьшая образование ледяных заторов. А если вы используете кровлю из металлочерепицы Tilcor, обратная сторона или нижняя сторона панелей будут блестящими и отражающими. Он отражает тепло, выходящее с чердака, обратно вниз, что помогает сохранять тепло в доме зимой.

Это эффективный способ сохранить прохладу в вашем доме летом и предотвратить образование льда зимой.

ПРЕИМУЩЕСТВА РЕШЕТНОЙ СИСТЕМЫ НАД ОБШИВКОЙ ВЕНТИЛЯЦИИ

Из того, что вы уже прочитали, вы должны убедиться, что использование рейочной системы имеет определенные преимущества перед обшивкой вентиляцией.

Здесь мы перечисляем некоторые преимущества реечной системы:

• Снижает нагрузку на систему HVAC
• Уменьшает приток тепла на чердак
• Уменьшает забивание льдом
• Снижает потери тепла зимой и приток тепла летом
• Изоляция может быть добавлена ​​между латами над настилом для повышения теплоизоляции и снижения энергопотребления.
• SOL-R-Skin сочетает в себе качества подкровельного покрытия с термическими и противопожарными характеристиками теплоизоляции (один продукт заменяет два).



  РЕШЕТНАЯ СИСТЕМА VS ПРЯМО НА ПАЛУБУ

  Системы обрешетки имеют 1 ½ дюйма непрерывного воздушного пространства от карниза до конька, что позволяет горячему воздуху выходить и предотвращает его попадание на чердак, по сравнению с профилями, устанавливаемыми непосредственно на настил, имеющими только до 1 дюйма и сужающимися до нуля. .

  Реечные системы имеют только 47 креплений, проникающих в подложку на квадрат, в то время как другие профили, устанавливаемые непосредственно на настил, имеют до 200.

  Реечные системы

  имеют более высокую ветровую нагрузку, чем профили, устанавливаемые непосредственно на палубу. Это связано с тем, что кровля из металлической черепицы прибита вертикально вверх по крыше в носовой части панели, что обеспечивает очень высокие показатели подъемной силы ветра. Профили прямого настила крепятся сверху вниз. Технология носового крепления реечных изделий существует с 19 века.57, и эта технология зарекомендовала себя во всем мире во всех климатических условиях.

  Техническое обслуживание системы обрешетки проще, чем панелей непосредственно на палубе, поскольку профили обрешетки, такие как наш профиль Craftsman Shake в Tilcor, очень удобны для ходьбы, а панели из металлической черепицы в любом месте на крыше можно легко заменить, отремонтировать или снять для добавления солнечных батарей.
