Наименование документа:	ГОСТ 2.306-68*
Тип документа:	ГОСТ
Статус документа:	действующий
Название рус.:	ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах
Область применения:	Стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства
Дата актуализации текста:	01.10.2008
Дата введения:	01.01.1971
Дата добавления в базу:	01.02.2009
Доступно сейчас для просмотра:	100% текста. Полная версия документа.
Опубликован:	ИПК Издательство стандартов № 2000
Документ утвержден:	Госстандарт СССР от 1967-12-01
Документ разработан:	Госстандарт СССР
Поправки к документу:	1. 1980-08-01 ИУС 11-80 2. 1987-09-01 ИУС 12-87 3. 1989-03-01 ИУС 7-89 4. 2006-09-01 ИУС 9-2006
Заменяет:	ГОСТ 11633-65 Чертежи строительные. Условные графические обозначения строительных материалов ГОСТ 3455-59 Чертежи в машиностроении. Штриховки в разрезах и сечениях

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ
МАТЕРИАЛОВ И ПРАВИЛА
ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation.
Graphical designations of materials and rules for their representation

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2).

la. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а.

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

4. Камень естественный

7. Стекло и другие светопрозрачные материалы

9. Грунт естественный

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.

а — сетка; б – засыпка

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2a) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах (черт. 5 и 6). Линии штриховки стекла (черт. 7) следует наносить с наклоном 15-20° к линии большей стороны контура сечения.

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт.

8, 9).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 11).

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт. 12).

(Измененная редакция, Изм. № 1).

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

Обозначения графические материалов в сечениях

Обозначения графические материалов на видах

Правила нанесения штриховки на чертежах

Графическое обозначение материала в сечениях и на виде — штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

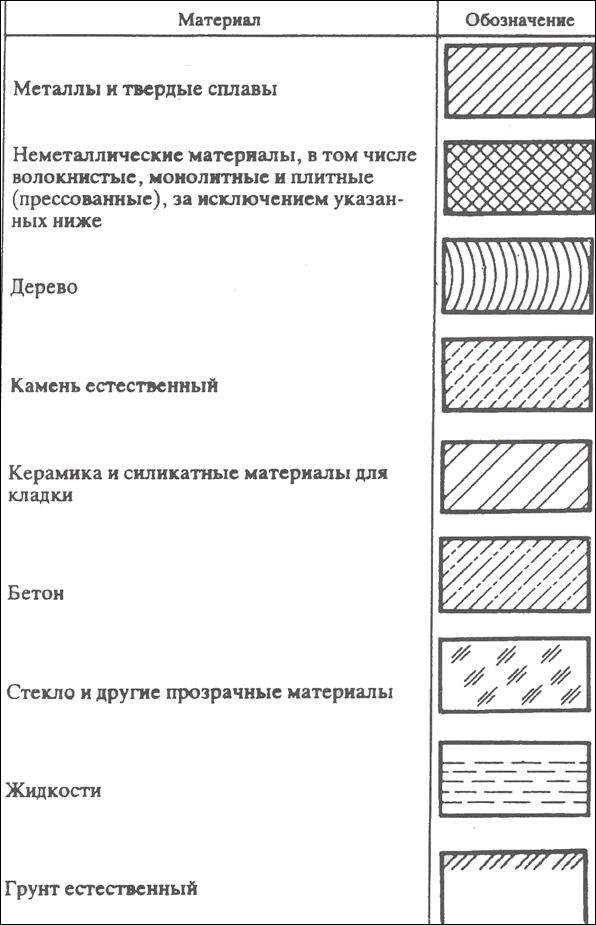

Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

Материал	Обозначение
1. Металлы и твердые сплавы (Общее графическое обозначение материалов в сечениях независимо от вида материала должно соответствовать)
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
3. Древесина
4. Камень естественный
5. Керамика и силикатные материалы для кладки
6. Бетон
7. Стекло и другие светопрозрачные материалы
8. Жидкости
9. Грунт естественный

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначаются как металлы.
2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.
3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Материал	Обозначение
1. Металлы
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.
2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.
3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Материал	Обозначение
1. Сетка
2. Засыпка

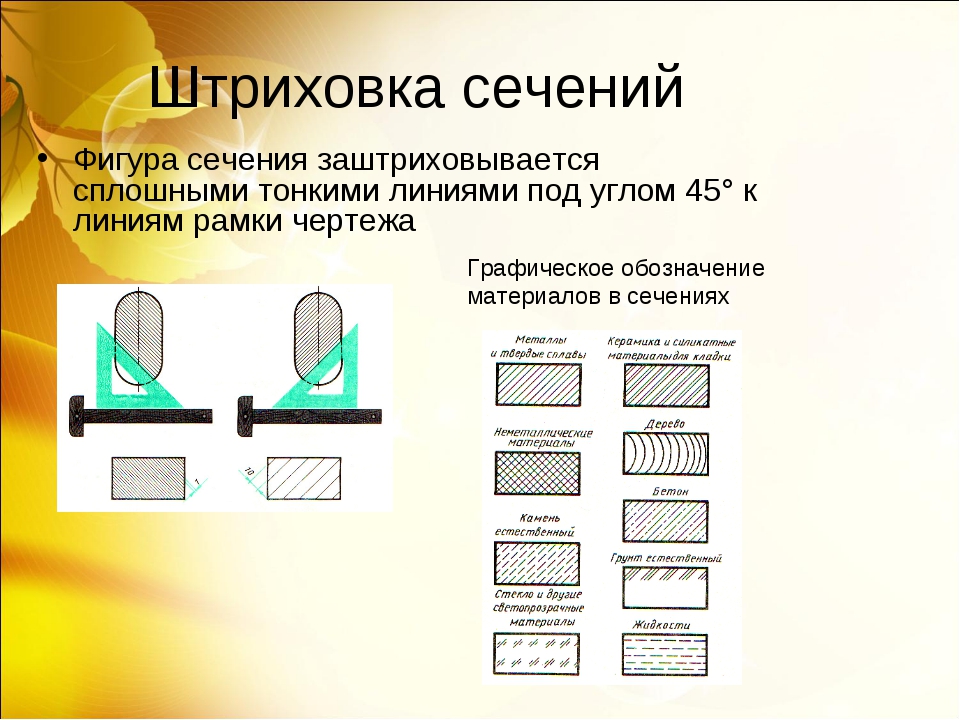

Наклонные параллельные линии штриховки должны проводиться под углом 45 о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 1. Штриховка под углом 45 0 к линии контура

Рисунок 2. Штриховка под углом 45 0 к оси

Если линии штриховки, приведенные к линии рамки чертежа под углом 45 о , совпадают с линиями контура или осевыми линиями, то вместо угла 45 о следует брать угол 30 о или 60 о (рис. 4 и 5).

Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

Рисунок 4. Штриховка под углом 30 0 к рамке чертежа	Рисунок 5. Штриховка под углом 60 0 к рамке чертежа

Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах ( рис. 6 и 7). В этих случаях линии штриховки стекла (рис.8) следует наносить с наклоном 15 — 20 о к линиям большей стороны контура сечения.

Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.

Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.

Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм.	Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 12).

Рисунок 11. Образец штриховки смежных площадей

Рисунок 12. Образец штриховки смежных площадей

Рисунок 13. Образец штриховки больших площадей

Министерство регионального развития, строительства и ЖКХ

4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2012 г. N 481-ст межгосударственный стандарт ГОСТ 21.201-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 г.

5 ВЗАМЕН ГОСТ 21.501-93 в части приложения 1 и СТ СЭВ 1633-79, СТ СЭВ 2825-80, СТ СЭВ 2826-80, СТ СЭВ 4937-84

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе “Национальные стандарты”.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе “Национальные стандарты”, а текст изменений и поправок — в ежемесячно издаваемом информационном указателе “Национальные стандарты”. В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе “Национальные стандарты”

1 Область применения

1 Область применения

Настоящий стандарт устанавливает основные условные графические изображения и обозначения элементов зданий, сооружений и строительных конструкций, применяемые в проектной и рабочей документации для строительства.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

ГОСТ 2.306-68 Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 2. 315-68 Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей

ГОСТ 21.112-87 Система проектной документации для строительства. Подъемно-транспортное оборудование. Условные обозначения

ГОСТ 21.204-93 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.205-93 Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем

ГОСТ 21.206-93 Система проектной документации для строительства. Условные обозначения трубопроводов

ГОСТ 21.302-96 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ 21.501-2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Общие положения

3.1 Проектируемые здания, сооружения и их элементы изображают на чертежах с применением условных графических обозначений и упрощенных изображений, установленных настоящим стандартом с учетом требований ГОСТ 21.501, а также с применением условных обозначений, установленных ГОСТ 2.306, ГОСТ 21.112, ГОСТ 21.204, ГОСТ 21.205, ГОСТ 21.206 и ГОСТ 21.302.

3.2 Типы линий, применяемые при выполнении условных изображений и обозначений, должны соответствовать ГОСТ 2.303.

3.3 Допускается применять дополнительные условные изображения и обозначения, не предусмотренные в настоящем стандарте, поясняя их на чертеже или в общих данных по рабочим чертежам.

4 Условные графические изображения и обозначения

4.

1 Стены

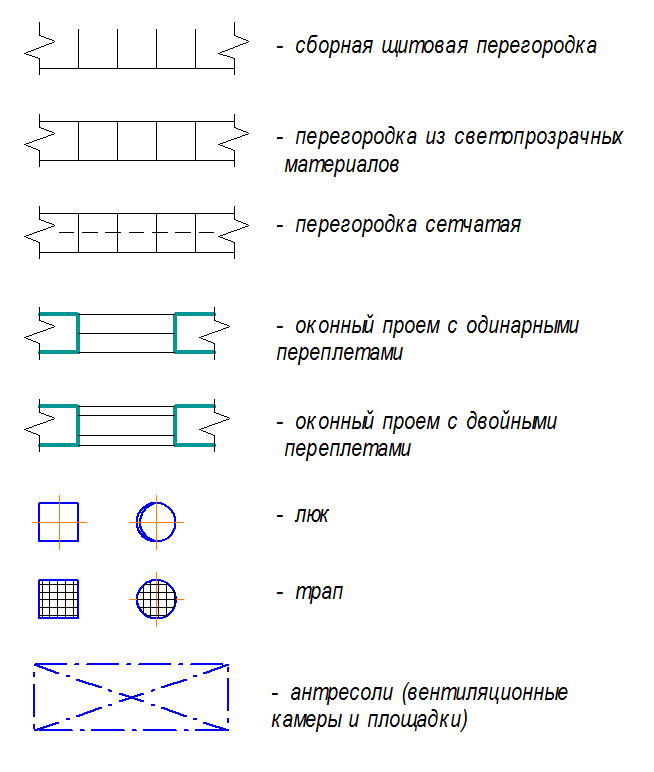

Стены и перегородки (без заполнения проемов) на чертежах изображают в соответствии с таблицей 1.

Таблица 1

1 Стена с проемом без парапета и перемычки

Обозначение материалов на чертежах. ГОСТ 2.306-68 ЕСКД. Чтение чертежей для начинающих

Ни одно строительство в мире не обходится без предварительного долгого и тщательного планирования. Сотни и тысячи людей задействованы в самом процессе работы над будущими жилыми или бытовыми помещениями. Долгие часы они монтируют различные конструкции и выполняют большое количество подготовительных, строительных, монтажных операций. Сначала может показаться, что именно их труд и является основополагающей силой строительства, однако наиболее важным и главным в процессе является именно создание проекта будущего здания, выполнение большого количества специальных подробных чертежей и тщательное распределение материалов для постройки будущего здания. Несмотря на кажущуюся сложность и запутанность строительной документации, она довольно проста по своей структуре, и научиться правильно понимать ее может каждый. Чтение чертежей для начинающих архитекторов не является сложным процессом. Напротив, достаточно понять и усвоить основные типы обозначений строительных материалов и принципы, по которым они объединяются в группы, и любой строительный документ сразу же станет простым и понятным.

Строительные планы и их задачи

Строительная документация, в народе именуемая «чертежами» или «планами», – это ряд документов, в которых отображено проекционное видение будущего объекта. Также каждый чертеж обязательно содержит пояснительную записку, в которой подробно и основательно расписана вся необходимая сопутствующая проекту информация.

Основными задачами чертежа являются:

• Привязка строительного объекта к местности. План не только учитывает расположение объекта относительно поверхности земли, но и указывает, где необходимо разместить временное поселение строителей, куда можно поставить технику. Также в этом разделе указывается, откуда и каким способом будет осуществляться доставка материала, где и в каких помещениях он будет храниться.
• Перечень материалов. Пояснительная записка к чертежу содержит все необходимые подробные сведения о типах и видах строительных материалов, используемых при возведении объекта. На каждый дается подробная характеристика, включающая описание его вида, свойств, а также таких базовых качеств, как прочность, твердость, пожароопасность, горючесть, теплопроводность, электропроводимость, изоляционные свойства и т. д.
• Строительство. В плане имеются сведения относительно сроков сдачи объекта, графика и посуточного расписания рабочего процесса. Также указаны ежедневные нормы выполнения работ.
• Тестовый эксплуатационный период. Этот раздел плана содержит информацию о коротком периоде, в течение которого строительные и коммунальные службы проверяют все системы здания на работоспособность. Электронные системы, сантехнические узлы и газовое обеспечение дома подвергают тщательному анализу и выносят резолюцию касательно их работоспособности и качества проведенных работ.

Весь процесс создания нового помещения или объекта тщательно задокументирован, что существенно облегчает контроль за ним.

Чертеж отличается от эскиза или дизайнерского наброска тем, что достоверно точно передает форму, размеры, объем планируемого к постройке объекта. Также от вышеперечисленных видов документов план отличает его ясность всем, четкость и стандартное оформление.

Вся информация, содержащаяся в строительном плане, представлена в официальном и понятном виде. Все обозначения являются общепринятыми и соответствуют ГОСТу, являясь одинаковыми для любого чертежа, к какому бы проекту он не относился. Обозначение материалов на чертежах также является стандартизированным процессом и подчиняется специальному регламенту. В него входят утвержденные соответствующими органами обозначения для каждого вида строительного материала.

Единые стандарты документации позволяют архитекторам и проектировщикам беспрепятственно разрабатывать объекты любого типа, не опасаясь отмены проекта или перенесения его в другое место, так как благодаря однообразной системе описания рабочего процесса и одинаковому обозначению материалов на чертежах исправить и дополнить план можно легко и без особых усилий.

Виды

Существует несколько общепринятых классификаций строительной документации. Каждая из них обычно подчиняется какому-либо одному критерию. Например, в зависимости от назначения чертежи подразделяются на строительно-монтажные и чертежи строительных изделий.

Если классифицировать по типу готовящегося проекта, то чертежи могут быть типовыми, индивидуальными или же экспериментальными.

Стадия проектирования также сильно влияет на место плана в классификации. В зависимости от готовности чертеж может быть техно-рабочим проектом или же просто рабочей схемой.

Отдельным подвидом планов являются строительные чертежи. Так как в настоящее время существует большое количество разнообразных типов зданий, то классификация строительных документов выделяет четыре основных типа планов: гражданских, промышленных, сельскохозяйственных зданий и инженерных сооружений.

Разумеется, каждый более-менее крупный чертеж подразделяется на части, каждая из которых отвечает за какую-либо инфраструктуру дома и имеет свое условное обозначение, обычно выражаемое литерой и цифрой, например, «А3» или «С7».

Возникновение обозначений

Строительные чертежи появились практически сразу после возникновения процесса строительства как такового. Первые варианты представляли собой довольно примитивные изображения домов или листки с примерными расчетами, необходимыми для возведения фундамента и стен. Позже архитекторы стали не только продумывать положение дома относительно земли, но и заранее планировать материалы, из которых он будет построен. Военные нужды существенно ускорили развитие чертежного дела, добавив к планам еще и жесткие сроки, а также схемы отводных труб, дверей, потайных ходов. Шло время, чертежи становились все сложнее, планы – все объемнее и точнее, что в конечном итоге и привело к формированию современного общепринятого стандарта строительного плана.

Содержание схемы

Строительный план содержит огромное количество самой разнообразной информации. Часто эти сведения поданы в очень сжатом виде, а также снабжены множеством условных знаков на чертежах, обозначений материалов, позволяющих расшифровать и восстановить необходимую информацию. Подобный метод хранения сведений невероятно удобен и позволяет знающим людям сразу понять положение дел, не вдаваясь в подробности. Опытному архитектору требуется всего лишь один взгляд на условные обозначения, чтобы понять всю концепцию проекта.

Общепринятая система обозначений

Условные знаки, знаки-символы – это специальные изображения, которые показывают на чертеже, из какого материала выполнена та или иная часть дома или деталь проекта. Все подобные обозначения строго нормированы и являются общепринятыми, прошедшими обязательную государственную сертификацию и утвержденными соответствующими инстанциями.

Чтение документа

Понимать сложный строительный план в полной мере могут лишь специально обученные люди – архитекторы и проектировщики. Они не только много лет учатся составлять макеты зданий, но и получают навыки описания и чтения любого чертежа, под которым обычно подразумевают правильное понимание читающим всех нюансов плана, всех обозначений, сокращений и условных знаков, содержащихся в работе.

Обучение

Чтение чертежей для начинающих свой путь проектировщиков – довольно простая задача. Нужно лишь наизусть знать все условные обозначения и другую содержащуюся в плане информацию, которая понятна лишь узкому кругу лиц, прошедшему обучение по выбранной строительной специальности. В принципе, каждый может научиться легко и бегло читать строительные документы. Для этого нужно лишь разобраться в системе условных обозначений, научиться отличать материалы друг от друга, что позволит не спутать, скажем, песок с рифленой сталью. Просто необходимо старание и небольшая практика. И даже самый рассеянный человек сможет с легкостью читать чертежи.

Условные знаки

Строительный чертеж – довольно объемный документ, содержащий в себе большое количество важных деталей. Из-за огромного количества информации в нем не всегда хватает места даже для полного описания материалов. Поэтому был найден довольно простой выход. Непосредственно на листе, на котором изображен проект строящегося здания, все материалы, из которых оно возводится, изображены с помощью условных обозначений, каждое из них соответствует одному или нескольким типам материалов в зависимости от контекста.

Условное обозначение материалов на чертежах призвано не только показать расположение в структуре дома того или иного вещества, но и дать понятие о его свойствах, консистенции, состоянии.

Твердые материалы

Обозначение твердого сплава в строительной документации обычно представлено стандартным прямоугольником, внутри которого располагаются линии диагональной штриховки, выполненной сверху вниз, слева направо. Если внимательно присмотреться к срезу толстого куска железа, то можно с уверенностью говорить о схожести обозначения с внутренним содержимым материалов.

Пластмасса и ее производные обозначаются на чертеже простым прямоугольником, покрытым крестообразной диагональной штриховкой, по форме напоминающей пористую составляющую структуры любого соединения пластика.

Обозначение древесины на чертеже представляет собой прямоугольник, наполненный неровными волнообразными линиями, по форме похожими на вековые кольца древесного среза. Ассоциативные связи позволяют строителю быстро найти на чертеже части дома, выполненные из дерева благодаря схожести натуральной древесной фактуры с обозначением материала.

Жидкие материалы

Все жидкости имеют одно общее условное обозначение. В прямоугольнике располагается несколько элементов, состоящих из параллельных линий штриховки. Само изображение напоминает спокойное состояние воды.

Мягкие материалы

Обозначение материалов на чертежах в свое время требовало от создателей условных знаков немалого терпения и смекалки. Много попыток было предпринято классификаторами твердых и сыпучих веществ, пока не появилось единое руководство. Довольно легко было придумать обозначения таким материалам, как, например, рифленая сталь, изображаемая мелкой объемной сеточкой, а вот как быть с мягкими и сыпучими веществами? Выход был найден довольно быстро – по аналогии с другими типами материалов мягкие вещества изображали, взяв за основу их структуру. Например, гравий выглядит как прямоугольник, заполненный небольшими кругами. Условный знак глины представляет собой квадрат, содержащий в себе элементы, состоящие из пяти коротких параллельных линий.

Штриховка

Наклонные повторяющиеся линии в прямоугольниках, обозначающих структуру того или иного строительного материала, появились далеко не случайно. Дело в том, что различная густота или яркость штриховки обозначает консистенцию, твердость, тягучесть материала. Какое именно свойство отображают линии можно понять, проследив за их частотой и направлением штриха.

Штриховка на чертежах по ГОСТу описана в большом количестве документов, в которых трактуется каждый из вариантов закрашивания прямоугольника, обозначающего тот или иной строительный материал.

ГОСТ

Все, что так или иначе относится к сфере строительства, тщательно проверяется государственными органами и проходит обязательную сертификацию. Ей подлежат, как строительные материалы, инструменты, рабочие, выполняющие различные операции, так и непосредственно вся техническая и юридическая документация каждого из проектов. Помимо стандарта ГОСТ 2.306-68 “ЕСКД”, составление чертежей подробно регламентировано Государственными стандартами единой системы конструкторской документации, а также Государственными стандартами системы проектной документации для строительства. Эти важные документы регламентируют единые правила создания, заполнения, оформления и презентации строительно-проектной документации.

Таким образом, графические обозначения материалов – это не просто похожие на вещества рисунки, а утвержденные ГОСТом знаки.

ГОСТ 2.306-68* ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах.

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Штриховка бетона на чертежах (цемента, керамзитобетона, газобетона) — условное обозначение

Штриховка бетона – это условное обозначение различных материалов на чертежах в соответствии с действующими ГОСТами.

Благодаря штриховке на любой схеме конструкции можно легко определить тип строительного материала без необходимости использовать дополнительные документы и разъяснения. Таким образом удается значительно облегчить процесс проектирования и сооружения разного типа объектов.

Штриховка бетона на чертежах – это возможность унифицировать основные обозначения, касающиеся материалов, которая будет понятна любому проектировщику или строителю. Бетон штрихуется определенным образом (как и все остальные материалы), тип обозначения зависит от наличия/отсутствия армирования, других факторов.

Штриховка бетона по ГОСТам

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Штриховка бетона по ГОСТ

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).

Расследование

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

ГОСТ 3455 — 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.

Материал	Штриховка
Металл	Косые линии с постоянным интервалом
Неметаллические материалы (кроме перечисленных отдельно)	Накладывающиеся друг на друга наклонные линии с правым и левым наклоном
Дерево, поперек волокон	Изображение среза с радиальными трещинами и годовыми кольцами
Дерево, вдоль волокон	Весьма реалистичное изображение текстуры лиственницы
Бетон без армирования	Пресловутый пескогравийный пейзаж
Железобетон	Пескогравийный пейзаж с наклонной штриховкой
Кирпич строительный	Линии, аналогичные изображающим металл, но более редкие
Кирпич специальный (шамотный, кислотостойкий и так далее)	Перемежающиеся сплошные и пунктирные наклонные линии
Стекло, оргстекло	Группы из трех штрихов с промежутками по вертикали и горизонтали
Жидкости	Горизонтальные линии с разрывами и уменьшающимися снизу вверх промежутками
Насыпной грунт	Пейзаж из пескогравийного карьера, разбавленный решетками из трех линий по горизонтали и вертикали

Обозначения из старого стандарта.

ГОСТ 2.306 — 68

Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» — сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.

Материал	Штриховка
Древесина	Изображение состоит из заполняющих его дуг одинакового радиуса с постоянным интервалом.
Натуральный камень	Наклонные пунктирные линии
Керамические и силикатные кирпичи, блоки и строительные камни	Группы из двух наклонных линий перемежаются широкими просветами
Бетон	Наклонные штрих-пунктирные линии
Грунт	По верхнему краю соответствующего участка чертежа — группы из трех коротких штрихов, перемежающиеся просветами

Так стал обозначаться бетон после принятия нового стандарта.

При выполнении чертежа своими руками по ГОСТу нужно придерживаться нескольких правил:

• Наклонные линии проводятся под углом 45 градусов.

Однако: этот угол может выдерживаться не только относительно рамки чертежа, но и относительно оси или контура изображения.

• Штриховка может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
• Расстояние между линиями на всех сечениях одной детали выбирается одинаковым. Шаг подбирается в зависимости от размеров изображения в диапазоне от 1 до 10 миллиметров.

На всех сечениях одной детали шаг штриховки одинаков.

• Узкие и длинные разрезы можно штриховать не полностью, а лишь по краям и в нескольких произвольных местах. Особенно узкие разрезы (толщиной на чертеже менее 2 мм) допускается показывать полностью зачерненными.
• Для смежных сечений двух деталей выбирается разнонаправленная штриховка (влево и вправо).

Итак, согласно действующим нормативным документам инструкция по штриховке бетона на чертеже вполне понятна: он обозначается штрих-пунктирными линиями. Что будет, если использовать устаревшее обозначение?

К счастью, цена ошибки не слишком велика: согласно только что изученному нами документу, при построении чертежей допускается применять непредусмотренные им обозначения. Нужно лишь пояснить их на чертеже.

ГОСТ Р 21.1207-97

Как легко заметить, мы не нашли действующий ГОСТ на штриховку железобетона. В старом документе обозначение присутствовало, в новом — исчезло.

Так что делать при построении чертежа? Воспользоваться лазейкой с произвольным обозначением материала и сноской внизу? Или какие-то нормы все же существуют?

Ответ найдется в довольно неожиданном месте — стандарте, регламентирующем условные обозначения в дорожном строительстве, при построении чертежей автодорог.

Железобетон активно применяется в дорожном строительстве. На фото — автомобильный Браницкий мост в Праге.

Наряду с асфальтом, гидроизоляционными материалами и насыпным грунтом в документе фигурируют:

• Собственно бетон. Его обозначение нам уже знакомо — штрих-пунктир.
• Бетон с армированием. Железобетон обозначается перемежающимися непрерывными и штрих-пунктирными линиями.
• Железобетон с предварительно напряженной арматурой. Разогрев или механически растянув арматуру перед заливкой монолита, после ее остывания или снятия растягивающего усилия можно получить материал с повышенной прочностью на изгиб. Его разрез изображается чередованием двух сплошных и одной штрих-пунктирной линий.

Обозначения согласно ГОСТ Р 21.1207-97.

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

• можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
• с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.

Последние нововведения

В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

• железобетон, который оснащен напряженной арматурой — используются поочередно 2 сплошные линии, после одна пунктирная;
• армированный бетон — по очереди чертятся сплошные и прерывистые линии;
• штриховка бетона на схеме отмечается пунктирной линией.

Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.

Обозначение по ГОСТ 3455–59

Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:

• неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
• металл — помечали косыми линиями, сохраняя одинаковое расстояние;
• жидкости — вертикальные пунктирные линии с суживающимися промежутками;
• кольца и трещины — для условного обозначения использовали продольный срез;
• дерево — обозначения использовали с учетом особенностей древесины;
• растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
• фанера — долевой разрез;
• неармированные ЖБ конструкции выполнялись в форме пескогравия;
• керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
• стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
• железобетон — косые штрихи с рисунком пескогравия;
• кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

Понятие, особенности и система источников информации

Штриховкой в проектно-строительных работах называют условное знаковое обозначение разных видов строительных материалов. Чаще всего штриховка используется именно в работах с бетоном. Раньше рисунок создавали карандашом с использованием идущих параллельно либо пересекающихся линий, штрихов, точек. Сегодня же схемы можно рисовать с применением специальных компьютерных программ, что ускоряет и облегчает процесс создания чертежей.

Некоторые особенности выполнения штриховки:

1. В случае необходимости условное обозначение бетона на чертеже может не делаться или создаваться частично с целью выделения конкретных объектов.
2. Если есть на то причина, нужно применять дополнительные чертежи со тщательным пояснением касательно материалов, отсутствующих в стандартах.
3. Основные системы стандартов для обозначения в штриховке – это старый ГОСТ 3455-59 (не применяется в настоящем времени в том виде, в котором есть, так как следующий ГОСТ дополнил/изменил обозначения), ГОСТ 2. 306-68 (текущая версия для обозначения разных материалов, сечений), новый ГОСТ Р 21.1207-97 (дополнил существующие стандарты обозначения бетона, железобетона и т.д., обычно используется в дорожном строительстве).

Стандарт ГОСТ 3455-59

Этот шаблон применяли с 01.01.1959 до 01.01.1971 года. Общеупотребимое название стандарта звучало как «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Система основных обозначений (они до сих пор используются):

• Металл – рисуют косыми штрихами с одинаковым интервалом между ними.
• Неметаллические изделия – линии с наклоном вправо/влево, которые пересекаются под прямым углом.
• Древесина – поперечный разрез обозначается в виде трещин и колец ствола дерева, долевой разрез рисуют в виде изображения, напоминающего текстуру лиственницы.
• Бетон неармированный – выполненный схематично рисунок пескогравия.
• Кирпич – сплошные и пунктирные линии, которые пересекаются.

• Железобетон – изображение пескогравия и использование косых штрихов.
• Стекло – три вида штрихов с горизонтальными/вертикальными интервалами.
• Кирпич – обозначается в виде сплошных/пунктирных линий, которые пересекаются под наклоном.
• Фанера – долевой разрез.
• Раствор жидкий – штрихуется бетон такого типа с использованием горизонтальных линий с интервалами, которые сужаются.
• Керамзитобетон – рисовали пескогравий, с дополнительными тремя скрещенными линиями, которые проходят в разных направлениях.

Стандарт ГОСТ 2.306-68

В 1971 году (а некоторые источники утверждают, что в 1973) ввели ГОСТ 2.306-68 в качестве шаблона для системы символов. Этот стандарт действует и сегодня, регламентирует графическое изображение разных типов материала на фасадах и в сечениях, также устанавливает правила нанесения изображений на чертежи всех сфер строительства и промышленности.

Благодаря новым графическим элементам есть возможность обозначать на чертежах любые материалы в процессе создания конструкций и зданий. Это повышает комфорт и удобство в работе над чертежами как в процессе создания отдельных частей, так и при строительстве объектов.

Отличие ГОСТ 2 .306−68

Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.

Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:

• камни — на схеме изображались наклонным пунктиром;
• дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
• грунт — использовались три штриха, представляющих группу с небольшими промежутками;
• штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
• керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.

Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.

Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.

В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.

Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

• в непременном порядке необходимо указывать пояснения;
• если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
• фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
• особенности штриховки строительного материала на схеме указываются в ГОСТ 21 .107−78;
• в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:

1. Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
2. Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
3. В соседних плоскостях линии необходимо вычерчивать под различным углом.
4. Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
5. Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т. п.

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

Сетка

Засыпка

Стандарты для застройщиков и производителей

До появления ГОСТа 2.306—68 действующими стандартами составления чертежей являлись ГОСТ 3455–59 и ГОСТ 11633–65, но, по сути, они были дубликатами друг друга. Источники нормативной документации для правильного оформления чертежей:

• Изображение чертежных шрифтов. — ГОСТ 3454–59.
• Прорисовка линий — ГОСТ 3456–59.
• Штриховка элементов различных конструкций в разрезах — ГОСТ 3455–59.
• Условные графические изображения строительных элементов и материалов — ГОСТ 2.306—68.
• Размеры на схеме чертежа — ГОСТ 3458–59.

Для правильного выполнения чертежа нужно пользоваться обозначениями, указанными в нормативной документации.

Следует отметить, что заштриховка бетона и бетонных соединений со стальной арматурой в специально разработанной системе проектирования чертежей на компьютере в программе AutoCAD имеет отличия с выполненными чертежами от руки. В них используют специальную заливку элементов с заполнением выбранной области по имеющемуся образцу.

Правила, предусмотренные основными требованиями стандартов, нужно обязательно соблюдать. Чтобы правильно наносить и понимать указанные размеры, нужно изучить условности, которые установлены ГОСТом 2.307—68. Стоит учитывать, что надписи с пояснениями на чертеж наносят, если используют различные виды бетона и конструкций из него (сборный, монолитный, предварительно напряженный и т. п.). На стройчертежах для бетонных элементов с однородной составляющей, панелей, блоков стен и элементов, которые не нуждаются в выявлении состава, обозначения не применяют.

Соглашения об именах материалов – CAVE Academy

Мы используем следующие токены для именования материалов, и каждый токен должен быть разделен символом подчеркивания:

< >_< ТИП >

Например:

• wood_oak_damaged_MAT
• metal_chrome_rough_MAT

Если у вас есть материалы, которые очень похожи, и вам трудно дать им уникальные названия вариантов, добавьте три дополненных числа (начиная с 001) до конца Варианта. Например:

• metal_chrome_rough001_MAT
• metal_chrome_rough002_MAT

MaterialType

Мы разбиваем наши теги материалов на следующие основные материалы типы , как указано в этом документе: Давайте поговорим о науке: типы материалов. Обратите внимание, материал T тип жетон равен обязательный .

• керамика

• стекло

• кожа

• металл
• органический
• бумага
• пластик
• резина
• текстиль
• дерево

классификация

Маркер классификации равен обязательно и будет описывать тип материала. Например, является ли древесина лиственной или мягкой древесиной, или металлом является сталь или медь. Дополнительные примеры классификации можно найти ниже для каждого из типов материалов. Иногда вы не знаете, что такое классификация, и в этом случае добавьте общий .

Например:

• wood_oak_damaged_MAT
• wood_generic_MAT

Вариант

Токен Variant является необязательным . Его можно использовать, чтобы дать четкое представление о состоянии или характеристике материала.

Например:

• wood_oak_damaged_MAT
• metal_chrome_rough_MAT
• metal_painted_grey _ MAT

ТИП

Маркер типа является обязательным для материала и должен описывать тип объекта. Обратите внимание, что 9Токен типа 0007 следует писать с заглавной буквы и писать так: _MAT .

Ниже приводится более подробная разбивка утвержденных типов материалов и классификаций. Обратите внимание, мы постараемся добавить больше классификаций по мере продвижения.

Керамика

Керамика часто определяется тем, чем она не является. Это неметаллические и неорганические твердые вещества. Это означает, что они не сделаны из металла, дерева, пластика или резины. Их изготавливают путем обжига глины, песка и других природных материалов при очень высоких температурах. Основные свойства керамики: 1. Обычно они твердые 2. Термостойкие: имеют высокую температуру плавления 3. Устойчивы к химической коррозии 4. Не проводят тепло или электричество: это означает, что они хорошо изоляторы . Источник: Давайте поговорим о науке: типы материалов.

Примеры:

• ceramic_generic
• керамический_кирпич
• керамическая плитка
• керамика_фарфор
• керамика_бетон
• керамика_фаянс
• керамика_фарфор
• керамика_керамогранит

Стекло

Стекло — один из самых универсальных материалов, созданных человеком. Стекло состоит в основном из песка, состоящего из диоксид кремния . Когда песок нагревается до очень высокой температуры (около 1700°C), он становится жидкостью. Когда он снова остывает, он подвергается полной трансформации и становится прозрачным твердым телом. Основные свойства стекла: 1. Прозрачность: сквозь него видно 2. Термостойкость: трудно плавится 3. Твердость: неспособность разбиться. Источник: Давайте поговорим о науке: типы материалов.

Примеры:

• glass_generic
• стекло_мрамор
• стекло_пирекс
• закаленное стекло
• стекло_ламинат
• стекло_отожженное
• усиленное стекло

Кожа

Традиционная кожа изготавливается из шкур животных. Производится синтетическая или искусственная кожа. Кожа используется для изготовления всего: от автомобильных сидений до мебели, футбольных мячей и сумок. Он прочный и имеет естественную отделку. Эти свойства трудно воссоздать с помощью синтетических материалов. Источник: Поговорим о науке: типы материалов.

Примеры:

• leather_generic
• кожа_коровья кожа
• кожа_искусственная
• кожа_козья кожа
• кожа_свиная кожа
• кожа_овчина
• кожа_замша

Металл

Металлы являются одними из наиболее важных материалов, используемых в производстве и строительстве. Некоторыми примерами металлов являются железо, алюминий, медь, цинк, олово и свинец. Многие металлы, которые мы используем сегодня, имеют сплавы . Сплавы получают путем соединения двух или более металлов. Они также могут сочетать металл с неметаллическим материалом. Сплавы изготавливаются для придания металлу новых характеристик. Такие вещи, как повышенная твердость или прочность. Например, сталь представляет собой сплав железа, который содержит небольшое количество углерода.

Все металлы имеют три основных характеристики:

• Блеск : они блестят при разрезании или царапании
• Пластичность : хотя они прочные, их можно согнуть или придать им нужную форму с помощью нужного количества тепла и силы
• Проводимость : они проводят тепло и электричество

Но отдельные металлы имеют разные свойства. Металлы и металлические сплавы обычно выбирают для объектов, исходя из их свойств. В предметах домашнего обихода используются многие виды металлов, от меди до стали и даже золота! Источник: Давайте поговорим о науке: типы материалов.

Примеры:

• metal_generic
• металл_алюминий
• металл_латунь
• металл_бронза
• металл_хром
• металл_медь
• металл_золото
• металл_железо
• металл_никель
• металл_сталь

Органическое

Органическое вещество , органическое вещество или природное органическое вещество относится к большому источнику соединений на основе углерода, обнаруженных в естественных и искусственных, наземных и водных средах. Это вещество, состоящее из органических соединений, поступивших из фекалий и остатков организмов, таких как растения и животные. Органические молекулы также могут образовываться в результате химических реакций, не связанных с жизнью. Основные структуры создаются из целлюлозы, танина, кутина и лигнина, а также других различных белков, липидов и углеводов. Органическое вещество очень важно для движения питательных веществ в окружающей среде и играет роль в удержании воды на поверхности планеты. Источник: Википедия: Органическое вещество

Примеры:

• Organic_generic
• органическая_роговица
• органический_лист
• органический_ирис
• органический_гвоздь
• органическая_кожа

Бумага

Бумага изготовлена ​​из материала под названием целлюлоза . Пульпа производится из древесных волокон, смешанных с водой. Эти волокна обычно получают из хвойных пород деревьев, таких как ель и сосна. Чтобы сделать бумагу, деревья режут и удаляют кору. Затем древесину измельчают на мелкие кусочки и смешивают с водой для получения целлюлозы. Пульпа подвергается химической обработке, затем прессуется и высушивается.

Картон состоит из нескольких слоев бумаги. Гофрированный картон состоит из двух листов плоской бумаги, между которыми третий лист бумаги гофрирован или согнут в форме волны. Конечный продукт получается жестким, прочным и очень легким. Этот картон можно сложить и склеить для создания коробок или других упаковочных материалов. Источник: Давайте поговорим о науке: типы материалов.

Примеры:

• paper_generic
• бумага_картон
• бумага_гофрокартон
• бумага_пергамент
• бумага_обои
• бумага_рисовая бумага

Пластмасса

Пластмасса бывает разных форм. Их используют для изготовления самых разных продуктов. Молекулы пластика состоят из длинных цепочек. Эти молекулы называются полимерами .

Большинство пластмасс являются либо термопластами, либо термореактивными пластмассами. Термопласты нагревают, а затем формуют. Позже их можно разогреть и изменить форму. Большинство пластиковых бутылок термопластичны. Термореактивные пластмассы можно нагревать и формовать только один раз. Термореактивные пластмассы используются для изготовления таких вещей, как электрическая изоляция, обеденные тарелки и автомобильные детали. Источник: Давайте поговорим о науке: типы материалов.

Примеры:

• Plastic_generic
• пластик_CD
• пластиковая_пленка
• пенопласт
• пластик_пвх
• пластик_смола
• пластик_резина

Резина

Существует два основных типа каучука: натуральный каучук и синтетический каучук. Натуральный каучук производится из латекса , который производится растениями. Синтетический каучук производится с использованием смеси химических веществ. Синтетический каучук во многом похож на натуральный каучук. Его можно использовать в шинах, шлангах, ремнях, напольных покрытиях и многом другом. Источник: Давайте поговорим о науке: типы материалов.

Примеры:

• каучук_генерик
• резиновый_баллон
• каучук_латекс
• резина_шина

Текстиль

Слово «текстиль» первоначально относилось к тканым материалам. Теперь это обычно относится ко всем волокнам, пряже и тканям. Текстиль может быть изготовлен из натуральных материалов, таких как шерсть и хлопок, или из синтетических материалов, таких как полиэстер. Текстиль используется для изготовления одежды, ковров и многих других изделий.

Текстиль состоит из множества крошечных частей, называемых волокнами . Текстильные волокна должны обладать особыми свойствами, чтобы их можно было прясть в пряжу или превращать непосредственно в ткани. Они должны быть прочными, гибкими, эластичными и долговечными. Волокна с этими свойствами могут быть превращены в пряжу и ткани с аналогичными свойствами. Источник: Поговорим о науке: типы материалов.

Примеры:

• text_generic
• текстиль_хлопок
• текстиль_вельвет
• текстиль_лен
• текстиль_полиэстер
• текстиль_сатин
• ткань_шелк
• ткань_замша
• ткань_шерсть

Древесина

С научной точки зрения, древесина может быть классифицирована как лиственная или хвойная . Обратите внимание, что мы не добавляем эту классификацию в наше соглашение об именах.

Твердая древесина происходит от лиственных деревьев . Это деревья, которые осенью сбрасывают листву. Твердая древесина обычно используется для изготовления мебели и в строительных проектах, которые должны служить долго. Примерами лиственных пород являются дуб, клен и орех.

Мягкая древесина получается из хвойных деревьев. Хвойные, или вечнозеленые, деревья сохраняют свою хвою круглый год. Большинство древесина или древесина, подготовленная для строительства, изготавливается из хвойных пород деревьев. Хвойная древесина обычно используется в частях зданий, таких как окна и двери. Он также используется в некоторых видах мебели. Примерами хвойных пород являются сосна, пихта и ель.

Разные виды деревьев производят древесину с разными свойствами. Но все виды древесины имеют некоторые общие физические характеристики. Во-первых, древесина прочная. Его сила зависит от его зерна . Зерно – это естественное направление роста волокон в древесине. Древесина очень устойчива к сжатие при приложении силы в направлении зерна. Но он может легко сломаться, если к волокну приложить силу. Источник: Давайте поговорим о науке: типы материалов.

Примеры:

• wood_generic
• дерево_ясень
• дерево_бук
• дерево_береза ​​
• дерево_пробка
• деревянная_половая доска
• дерево_клен
• дерево_сосна
• дерево_дуб
• дерево_ель
• дерево_древесина
• дерево_орех

• Соглашения об именах моделей. В этом документе рассказывается, как присваивать имена объектам для моделирования.

Поддержка CAVE Academy

Здесь, в CAVE Academy, красота дарения и обмена очень близка нашим сердцам. Руководствуясь этим духом, мы с радостью предоставляем мастер-классы, ежедневные задания, вики и множество высококачественных ресурсов бесплатно. Чтобы наша команда могла создавать и выпускать больше бесплатного контента, вы можете поддержать нас здесь: Support CAVE Academy

Договоры и конвенции | NRC.gov

Договоры и конвенции предъявляют к правительству США требования, которые NRC помогает выполнять для обеспечения соблюдения.

• Договор о нераспространении ядерного оружия (ДНЯО)
• Соглашение о гарантиях между США и Международным агентством по атомной энергии (МАГАТЭ) («Добровольное предложение») и Дополнительный протокол к Соглашению о гарантиях между США и МАГАТЭ (ДП)
• Конвенция о ядерной безопасности (КЯБ)
• Конвенция об оперативном оповещении о ядерной аварии и Конвенция о помощи в случае ядерной аварии или радиационной аварийной ситуации
• Конвенция о физической защите ядерного материала (КФЗЯМ)
• Объединенная конвенция о безопасности обращения с отработавшим топливом и о безопасности обращения с радиоактивными отходами
• Кодекс поведения по обеспечению безопасности и сохранности радиоактивных источников

Договор о нераспространении ядерного оружия (ДНЯО) : ДНЯО является международным договором, который многие считают краеугольным камнем режима нераспространения. Он охватывает три взаимодополняющих компонента (разоружение, нераспространение и использование ядерной энергии в мирных целях). Всего их 191 Государства-участники Договора, в том числе пять объявленных государств, обладающих ядерным оружием (Китай, Франция, Российская Федерация, Соединенное Королевство и Соединенные Штаты). Основополагающий принцип ДНЯО предполагает, что государства, обладающие признанным ядерным оружием, будут двигаться в направлении разоружения; государства, не обладающие ядерным оружием, не приобретут его; и все страны могут получить доступ к ядерным технологиям в мирных (гражданских) целях. ДНЯО вступил в силу в 1970 г., а в 1995 г. стороны проголосовали за его бессрочное продление. Стороны собираются каждые 5 лет на Обзорную конференцию для рассмотрения достижений и проблем в осуществлении ДНЯО. Между обзорными конференциями они участвуют в заседаниях Подготовительного комитета.

NRC был активным участником процесса ДНЯО. Мандат агентства по лицензированию экспорта гарантирует, что страны, получающие ядерные материалы и компоненты американского происхождения, полностью соблюдают свои обязательства по нераспространению, тем самым облегчая им доступ к мирному использованию. В рамках своей программы помощи в области регулирования NRC также помогает странам, желающим воспользоваться преимуществами мирного использования ядерных технологий, обеспечивая их безопасность и надежность. Сотрудники NRC также входили в состав делегаций США на обзорной конференции и заседаниях Подготовительного комитета, участвуя в заседаниях, связанных с нераспространением и мирным использованием ядерной энергии. Представители NRC излагают перспективы регулирования и представляют акции NRC в обсуждениях конкретных вопросов, связанных с гражданской ядерной безопасностью, защитой, гарантиями и мирным использованием ядерной энергии, опытом экспортного контроля и другой помощью в области регулирования и сотрудничества.

Соглашение о гарантиях между США и Международным агентством по атомной энергии (МАГАТЭ) («Добровольное предложение») и Дополнительный протокол к США — Соглашение о гарантиях с МАГАТЭ (ДП) : Благодаря соглашениям о гарантиях с более чем 180 странами МАГАТЭ проверяет соблюдение правительствами своих международно-правовых обязательств по использованию ядерных материалов и технологий только в мирных целях. В соответствии с добровольным соглашением о гарантиях отдельные установки в Соединенных Штатах сообщают МАГАТЭ данные учета заявленного ядерного материала и, по запросу, представляют его инспекциям МАГАТЭ. Дополнительную информацию см. на веб-сайте Соглашения о гарантиях между США и МАГАТЭ. Дополнительный протокол (ДП) призван дополнить и укрепить действующее соглашение о гарантиях между Соединенными Штатами и МАГАТЭ. AP предусматривает расширенные требования к отчетности и доступу в местах и ​​на объектах в Соединенных Штатах. Дополнительную информацию см. на веб-сайте Дополнительного протокола к Соглашению о гарантиях между США и МАГАТЭ.

Дополнительный протокол к Соглашению о гарантиях между США и МАГАТЭ (AP) : Настоящее Соглашение призвано дополнить и укрепить действующее соглашение о гарантиях между Соединенными Штатами и МАГАТЭ. AP предусматривает расширенные требования к отчетности и доступу в местах и ​​на объектах в Соединенных Штатах. Дополнительную информацию см. на веб-сайте Дополнительного протокола к США — Соглашение о гарантиях МАГАТЭ.

Конвенция о ядерной безопасности (КЯБ) : КЯБ является юридически обязывающим международным договором, в соответствии с которым 80 договаривающихся сторон обязуются поддерживать высокий уровень безопасности наземных гражданских атомных электростанций путем установления международных контрольных показателей, к которым присоединяются договаривающиеся стороны. Обязательства охватывают размещение, проектирование, строительство, эксплуатацию, финансовые и человеческие ресурсы, оценку и проверку безопасности, обеспечение качества и готовность к чрезвычайным ситуациям. CNS является инструментом стимулирования, основанным на общей заинтересованности Сторон в достижении высокого уровня безопасности. Стороны участвуют в процессе экспертной оценки, включая подготовку и рассмотрение национальных докладов, которые затем обсуждаются на совещаниях, проводимых каждые 3 года в Вене, Австрия, в МАГАТЭ, которое выполняет функции Секретариата КЯБ.

Являясь независимым регулирующим органом, которому поручено осуществлять надзор за ядерной безопасностью и физической безопасностью на гражданских ядерных объектах в Соединенных Штатах, NRC играет ведущую роль в обеспечении выполнения правительством США своих обязательств в соответствии с CNS. Он готовит национальный отчет США каждые 3 года, в котором основное внимание уделяется соблюдению нормативных требований США по ядерной безопасности по каждой статье Конвенции и приводятся конкретные примеры передового опыта и извлеченные уроки. Персонал NRC также рассматривает национальные отчеты всех других Сторон, готовит письменные вопросы для облегчения надежного процесса экспертной оценки и предоставляет подробные письменные ответы на вопросы, которые другие Стороны задают в отношении отчета США. NRC направляет опытный технический персонал и менеджеров для участия в обзорных совещаниях, а представители каждой из страновых групп участвуют в экспертных обсуждениях.

Конвенция об оперативном оповещении о ядерной аварии и Конвенция о помощи в случае ядерной аварии или радиационной аварийной ситуации : Конвенция об оперативном оповещении о ядерной аварии и Конвенция о помощи в Случай ядерной аварии или радиационной аварийной ситуации был принят в 1986 году после аварии на Чернобыльской АЭС. Конвенция об оперативном оповещении о ядерной аварии устанавливает систему уведомления о ядерных авариях, которые могут привести к международному трансграничному выбросу, который может иметь значение с точки зрения радиологической безопасности для другого государства. Он требует от государств сообщать время, место аварии, выбросы радиации и другие данные, необходимые для оценки ситуации. Уведомление должно быть направлено МАГАТЭ и затрагиваемым государствам.

Конвенция о помощи в случае ядерной аварии или радиационной аварийной ситуации устанавливает международную основу для сотрудничества между государствами-участниками и с МАГАТЭ для содействия оказанию оперативной помощи и поддержки в случае ядерных аварий или радиологических аварийных ситуаций. Он требует от государств уведомлять МАГАТЭ об имеющихся у них экспертах, оборудовании и других материалах для оказания помощи. В случае запроса каждое государство-участник решает, может ли оно оказать запрашиваемую помощь, а также ее объем и условия. МАГАТЭ выступает в качестве координационного центра такого сотрудничества, направляя информацию, поддерживая усилия и предоставляя доступные услуги.

В соответствии с этими конвенциями, NRC обязан сообщать о крупных авариях в МАГАТЭ и пострадавшие страны через Государственный департамент США, который выступает в качестве национального контактного лица. NRC также тесно сотрудничает с Государственным департаментом и Министерством энергетики США в рамках более широкой реакции правительства США на запросы о помощи в случае иностранных ядерных аварий или чрезвычайных ситуаций.

Конвенция о физической защите ядерного материала (КФЗЯМ) и поправка к ней (A/CPPNM) : КФЗЯМ является единственным юридически обязывающим международным соглашением, устанавливающим стандарты физической защиты гражданских ядерных материалов. Он вступил в силу в 1987 году, и его участниками являются более 150 государств. КФЗЯМ обязывает государства принимать меры по физической защите во время международной перевозки ядерных материалов, требует от государств криминализировать злоумышленное неправомерное использование ядерных материалов и устанавливает стандарты судебного преследования и экстрадиции. Поправка к КФЗЯМ, принятая в 2005 г. и вступившая в силу 8 мая 2016 г., расширяет сферу применения, включая физическую защиту ядерных материалов при бытовом использовании, хранении и транспортировке, а также связанных с ними ядерных установок, используемых в мирных целях. . Он также расширяет первоначальную сферу криминализации, включив в нее два новых правонарушения: контрабанду ядерных материалов и саботаж на ядерных объектах. Он обязывает государства сотрудничать для более эффективного международного реагирования на ядерные события, включая потерю или кражу материалов, незаконный оборот материалов или саботаж. Он также усиливает обязательства по защите конфиденциальности информации о физической защите, полученной из других стран.

NRC представила соответствующие разделы Закона об атомной энергии 1954 года с поправками, а также применимые положения в разделе 10 Свода федеральных правил , касающиеся реализации Поправки к КФЗЯМ. NRC принимает активное участие в мероприятиях, связанных с КФЗЯМ и поправкой к ней, и тесно сотрудничает с Государственным департаментом и Департаментом энергетики США. Сотрудники NRC входят в состав делегаций США на Техническом совещании представителей государств-участников КФЗЯМ и Поправки к КФЗЯМ и участвуют в связанных совещаниях.

Объединенная конвенция о безопасности обращения с отработавшим топливом и о безопасности обращения с радиоактивными отходами : Объединенная конвенция применяется к отработавшему топливу и радиоактивным отходам гражданских ядерных реакторов и применений, а также военных или оборонных программ если с ними обращаются в рамках исключительно гражданских программ или они объявляются отработавшим топливом или радиоактивными отходами для целей Конвенции. Он также применяется к запланированным и контролируемым выбросам в окружающую среду жидких или газообразных радиоактивных материалов из регулируемых ядерных установок. Конвенция обязывает Договаривающиеся стороны иметь законодательную и нормативную базу для обеспечения безопасности обращения с отработавшим топливом и радиоактивными отходами и обеспечивать надлежащую защиту от радиологических и других опасностей, в том числе путем надлежащего размещения, проектирования и строительства установок, а также как во время работы, так и после закрытия. Он налагает обязательства, связанные с трансграничной перевозкой отработавшего топлива и радиоактивных отходов, на основе Свода правил МАГАТЭ по международной трансграничной перевозке радиоактивных отходов. Стороны также должны принять надлежащие меры для обеспечения безопасного обращения с изъятыми из употребления закрытыми источниками.

Министерство энергетики США является ведущим агентством по Объединенной конвенции и тесно координирует свои действия с NRC, Агентством по охране окружающей среды США и Государственным департаментом США. Подобно CNS, Объединенная конвенция включает процесс экспертной оценки, в том числе обзорные встречи каждые 3 года. Министерство энергетики США при поддержке и сотрудничестве с другими правительственными учреждениями США готовит Национальный доклад США. NRC предоставляет информацию о своей программе регулирования обращения с отходами и отработавшим топливом и участвует в совещаниях по экспертной оценке Объединенной конвенции на каждом совещании по рассмотрению.

Кодекс поведения по обеспечению безопасности и сохранности радиоактивных источников : NRC решительно поддерживает усилия МАГАТЭ по содействию глобальному осуществлению Кодекса поведения по обеспечению безопасности и сохранности радиоактивных источников (Кодекс), его Дополнительное руководство по импорту и экспорту радиоактивных источников (Руководство по импорту-экспорту) и Дополнительное руководство к нему по обращению с изъятыми из употребления источниками (Руководство по изъятым из употребления источникам). С введением в действие Закона об энергетической политике 2005 года Соединенные Штаты полностью приняли Кодекс и Руководство по импорту-экспорту и усилили внутренний контроль лицензирования и экспортно-импортного лицензирования для высокоактивных радиоактивных источников. По состоянию на март 2020 года 140 государств-членов МАГАТЭ, включая США, взяли на себя политическое обязательство действовать в соответствии с Кодексом, 122 государства, включая США, взяли на себя политическое обязательство действовать в соответствии с Руководством по импорту-экспорту. и 37 государств, включая Соединенные Штаты, взяли на себя политическое обязательство действовать в соответствии с Руководством по изъятым из употребления источникам. Соединенные Штаты продолжают играть активную роль в оказании помощи и сотрудничестве на двусторонней основе и координации с МАГАТЭ по вопросам, связанным с безопасным и надежным использованием радиоактивных источников. Соединенные Штаты продолжают оказывать помощь странам-партнерам в разработке и ведении национальных реестров радиоактивных источников. Эти усилия по улучшению учета радиоактивных источников привели к тому, что страны извлекли заброшенные или бывшие радиоактивные источники.

Для получения дополнительной информации о вышеуказанных договорах и конвенциях перейдите по следующим ссылкам:
Договоры МАГАТЭ
Договоры под эгидой МАГАТЭ
Документы и конвенции МАГАТЭ
Конвенции и кодексы МАГАТЭ
Конвенции о ядерной безопасности (КЯБ и Объединенная конвенция)

2

Страница Последнее рассмотрение/обновление 1 марта 2022 г.

Агентство по ядерной энергии (АЯЭ) – Конвенция о физической защите ядерного материала (КФЗЯМ)

КФЗЯМ устанавливает меры, связанные с физической защитой ядерных материалов, используемых в мирных целях во время перевозки, криминализация правонарушений, связанных с ядерным материалом и международным сотрудничеством и обменом информацией.

Принято: 26 октября 1979 г.

Открыто для подписи: 3 марта 1980

Введено в силу: 8 февраля 1987

: 164 (см. Таблицу ниже)

информация о КФЗЯМ, включая текст, доступна здесь.

Текст КФЗЯМ также воспроизводится в Бюллетене ядерного права № 24.

Текущий статус КФЗЯМ доступен здесь.

Следующие статьи, относящиеся к КФЗЯМ, были опубликованы в Бюллетене ядерного права :

• Физическая защита ядерного материала, автор Х. Винь Фуонг (NLB 35, стр. 113).
• Международный режим физической защиты ядерного материала и поправка к Конвенции о физической защите ядерного материала, Л.
