Как усилить свайно винтовой фундамент
Свайно-винтовой фундамент — достаточно надежная и крепкая основа для различных сооружений. Однако для этого требуется выполнение правильного монтажа, а также исследование грунта. Именно пробное бурение позволяет подобрать оптимальную длину и диаметр ствола винтовой сваи. Но большинство застройщиков, стремясь сэкономить, не прибегают к подобным услугам.
Такая экономия оправдана не всегда, т. к. существует большая вероятность, что фундамент перекосится и сооружение соответственно тоже. В подобных случаях возникает естественный вопрос — как усилить свайно винтовой фундамент? Существует несколько способов для решения подобной задачи.
Усиление свайно-винтового фундамента
Укрепление фундамента с помощью профилированных труб
После возведения здания выполняются работы по закрытию цоколя панелями разных видов. Для этого по периметру основания производится обвязка из профтрубы, которая обеспечивает дополнительный запас надежности.
Если цоколь достигает не более 30 см, то достаточно выполнить обвязку всего лишь в один ряд. При высоте цоколя 70 см, рекомендуется делать обвязку в пару рядов, при высоте до 1 м – в 3 ряда.
Укрепление фундамента уголком
Для повышения устойчивости и надежности стального основания, применяют обвязку уголком разного сечения. В случае если верх сваи расположен от уровня грунта на 30 — 70 см, то применяется сечение 40*40*4, однако, возможно также использование уголка сечением 50*50*5. При наличии перепада высоты больше 1 м, обвязка уголком становится строго обязательной, обеспечивая вертикальные связи между опорами.

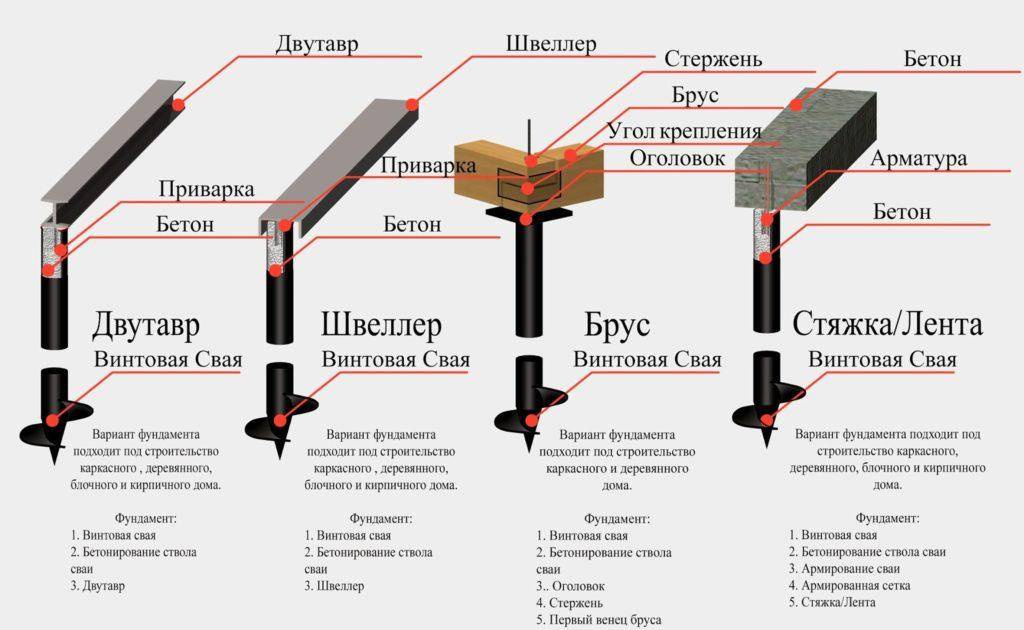

Усиление фундамента швеллером
Укрепление свайно винтового фундамента можно выполнить с помощью добавления металлического ростверка. Габариты полки швеллера могут составить 12, 14, а также 16 и больше см. Швеллер располагают в местах, на которые приходится основная нагрузка. Ростверк – идеальный способ резкого увеличения прочности.
Резьбовая штанга.

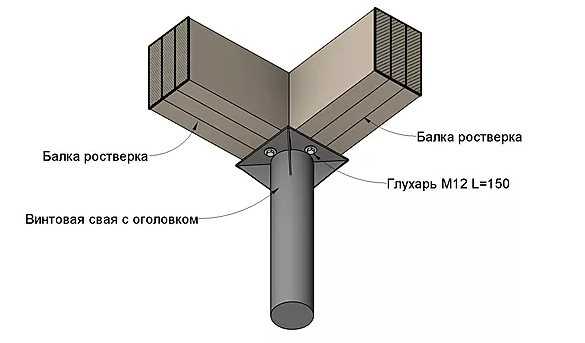

Укрепления фундамента можно выполнить, применив для этой цели резьбовую штангу-узел крепления нижнего венца здания к основанию. Это особый элемент крепления, представляющий собой оголовок с резьбовой штангой, который является надежным фиксатором строения на основании.

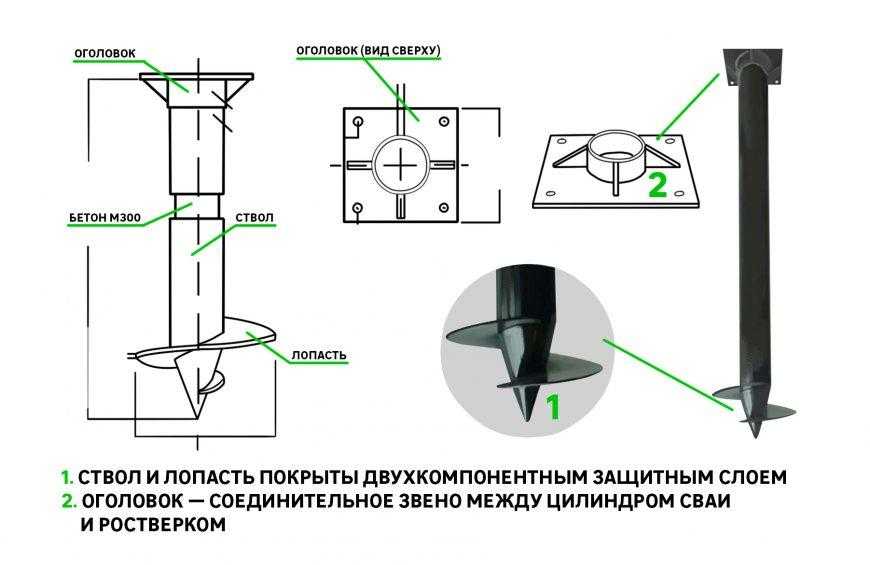

Укрепление винтового фундамента с помощью дополнительной защиты свай
Винтовые сваи контактируют с электролитами в виде химических растворов, грунтовых вод, морской или речной воды, особенно в условиях климата санкт-петербурга. Поэтому одним из видов укрепления свайного фундамента является защита опор от коррозии при помощи цинкового анода.
Цинк надежно защитит металл от коррозийных процессов, так как при вступлении в реакцию с водой цинк отдает электроны стали и его ионы, будучи положительно заряженными, превращаются в электролит. При этом цинк окисляется (анод), а сталь (катод) получает восстановление.
Броинъекционные скважины
По периметру свай бурятся, по одной возле каждой грани сваи, скважины 50 — 80 мм.
Затем в скважины нагнетается цементный раствор и вокруг сваи образуется «рубашка», которая препятствует дальнейшему разрушению сваи.
Усиление фундамента винтовыми сваями
[warning] Любые деформации, наличие трещин основания сооружения игнорировать нельзя. Несвоевременное укрепление фундамента грозит разрушением здания. [/warning]
Оптимальным способом усиления изношенного фундамента является укрепление его сваями, в том числе винтовыми, которые позволяют распределять нагрузку равномерно. В некоторых случаях требуется полная замена фундамента и, благодаря не сложности монтажа винтовые сваи идеально подходят для этой цели.
Deprecated: Функция related_posts с версии 5.12.0 считается устаревшей! Используйте yarpp_related. in /home/c/cg84848/gorod-vs/public_html/wp-includes/functions.php on line 5383
Как усилить винтовой фундамент из свай
Укрепление фундамента из винтовых свай помогает продлить срок эксплуатации построенных зданий, усилить прочность свайного основания фундамента в том случае, когда невозможно провести предварительные изыскания на строительном участке, или такие работы не планировалось проводить.
Содержание
- 1 Для чего нужно усиление фундамента из винтовых свай
- 2 Как усилить фундаментное основание из винтовых свай
- 2.1 Вариант усиления фундаментного основания с помощью труб
- 2.2 Усиление свайно-винтового фундамента уголком
- 2.3 Способ укрепления фундамента швеллером
- 2.4 Защита металлического пояса
- 3 Укрепление свайного основания из винтовых свай в существующих строениях
Для чего нужно усиление фундамента из винтовых свай
Свайно-винтовой фундамент с винтовыми сваями очень распространенный вариант при строительстве малоэтажных зданий, особенно в сельской местности и на дачных участках.
Винтовые сваи обладают определенными положительными свойствами: легкий вес, простота установки, использование на грунтах любой плотности. Для обеспечения прочности и устойчивости винтовых свай, перед монтажом свайного основания под здание требуется выполнить пробное бурение для исследования залегающих на участке застройки грунтов.
Состав залегающего на участке грунта принимается во внимание при подборе винтовых опор определенной длины, помогая найти оптимальный вариант применения свайных конструкций с определением мероприятий по необходимому усилению основания с винтовыми сваями.
Отказ от предварительного исследования почв на строительной площадке, который обычно практикуют частные застройщики, может привести к необратимым последствиям, вызывающим полное разрушение здания.
Все дело в том, что отдельные опоры прекрасно справляются с вертикальными нагрузками, боковые нагрузки требуется тщательно сбалансировать, иначе незначительный перекос вызовет нарушение пространственных жестких связей и может очень негативно повлиять на устойчивость постройки. В таких случаях может потребоваться укрепление фундаментного основания.
Как усилить фундаментное основание из винтовых свай
Для повышения прочности и устойчивости свайного основания разработаны специальные технологии по усилению опорных конструкций, которые практически применяются во время возведения свайного основания с винтовыми сваями.
Обычно применяются два метода усиления фундаментов из винтовых опор, для которых используют металлические трубы, уголок или стальной прокат.
Для укрепления фундаментного пояса легких построек можно использовать трубы и уголки, для тяжелых зданий потребуется использовать прочный швеллер.
Вариант усиления фундаментного основания с помощью труб
Профилированные трубыУсиление свайного основания (с винтовыми сваями) проводится профилированными трубами размером 30х60 мм. Технология выполнения работ предполагает соединить последовательно все опоры фундаментного основания трубами определенного размера, включая внутреннее свайное поле. Такое усиление используется в том случае, когда выпуск опор над поверхностью земли составляет более 0,7 м.
Трубы привариваются между двумя свайными опорами с внутренней стороны фундамента. При таком положении укрепляющего пояса ничто не помешает отделке фундамента при навешивании защитных панелей.
При высоте выступающих свайных выпусков более 0,7 метров над поверхностью земли, трубы привариваются крест-накрест, с закреплением середины стыка труб специальной металлической накладкой (пластиной) квадратного сечения размерами 200х200 мм.
Усиление свайно-винтового фундамента уголком
Технология усиления основания с винтовыми сваями металлическим уголком идентична способу монтажа пояса жесткости из труб: элементы привариваются к наружному и внутреннему поясу свай. Образуется жесткий пространственный каркас, который удерживает каждую опору, предупреждая наклоны, крены, перекашивание, создающий прочное укрепление основания постройки.
Способ укрепления фундамента швеллером
Усиление основания из винтовых свай с помощью швеллера применяется обычно в слабых грунтах насыщенных водой (торфяники, болотистые местности). Для работы применяется швеллер 16 или 20, выбор размера зависит от толщины стен строения. Приваривают швеллер по верхнему поясу свай (как оголовок), что позволяет создать прочный металлический каркас, который препятствует малейшим отклонениям отдельных свай от своей оси. Посмотрите видео, как монтировать швеллер на сваи для укрепления фундамента.
Минусом применение швеллера является высокая стоимость материалов, однако технические характеристики фундамента из винтовых свай, усиленного швеллером, намного возрастают, увеличивая прочность и долговечность самого здания. По сути, пояс приваренного швеллера со сваями приравнивается к усиленному ленточному фундаменту.
Защита металлического пояса
Укрепление свайного фундамента металлом, несомненно, спасет конструкцию от преждевременных разрушений и перекосов, но необходимо помнить о защите самой металлической защитной системы. Свайный фундамент с винтовыми сваями эксплуатируется непосредственно в близком взаимодействии с влажным грунтом, что негативно действует на поверхности металла, вызывая быстрое изнашивание от коррозии.
При выполнении работ по усилению фундаментов, важно предусмотреть защиту стальных труб, швеллера или уголка от повышенной влажности, обработав их предварительно специальными защитными составами.
Укрепление свайного основания из винтовых свай в существующих строениях
Дом на сваяхЧтобы предотвратить разрушение здания, построенного на винтовых сваях, допускается проводить усиление фундамента в эксплуатируемом здании. Для выполнения работ требуется разобрать наружную облицовку цоколя. Строение поднимается над фундаментом на домкратах, после чего выполняют пояс усиления из труб или швеллера в зависимости от толщины стен дома, этажности и массы здания в целом.
По окончании сварочных работ требуется обработать металлические детали антикоррозийными составами и выставить здание на усиленном основании. Укрепление фундаментов – гарантия долгой эксплуатации строения без преждевременных разрушений.
Винтовые сваи. Типы фундаментов
Как и в случае любой большой команды, бизнеса или отношений, прочный фундамент является ключом к долгосрочному успеху любого здания. Для подрядчиков, архитекторов и инженеров понимание того, какой фундамент лучше всего подходит для вашего здания, является важной частью ваших проектных и строительных работ.
Компания IDEAL Foundation Systems, ведущий производитель винтовых фундаментных систем, рассмотрит некоторые из наиболее распространенных форм фундаментов.
Глубокие и мелкие фундаменты
Большинство зданий опираются на один из двух типов фундамента: неглубокий или глубокий. Отличительной особенностью этих двух фундаментов является, конечно же, глубина, на которую заливается или закладывается фундамент. Неглубокие фундаменты, также называемые широкими или открытыми фундаментами, могут быть сделаны на глубине почвы до трех футов. И наоборот, глубокие фундаменты необходимо делать на глубине 60-200 футов. Два фундамента используются в зависимости от предполагаемого размера, высоты и веса здания. Неглубокие фундаменты, естественно, используются для небольших и легких зданий, в то время как глубокие фундаменты необходимы для более тяжелых, высоких и больших зданий. В рамках этих видов фондов существует множество конкретных типов фундаментальных систем.
Индивидуальные фундаменты
Возможно, один из самых простых фундаментов, индивидуальный фундамент также является одним из самых распространенных.
Этот фундамент создает ряд колонн, которые заканчиваются основанием, сделанным из прямоугольного бетонного блока. Инженеры должны определить размер опоры, взглянув на оценку общей нагрузки на колонну и разделив ее на безопасную несущую способность грунта. Это говорит инженеру, насколько большой должна быть стопа и насколько глубокой она должна быть.
Плотные фундаменты
Плотные фундаменты, обычно называемые матовыми фундаментами, используются, когда зданию требуется подвал. Весь цокольный этаж служит фундаментом здания. Это позволяет распределить вес здания по всей его площади, гарантируя равномерное распределение веса и предотвращая смещение и неисправности. Он получил свое название из-за того, что бетонный плот, кажется, плавает на ложе из почвы. Сплошные фундаменты идеально подходят для зданий, расположенных на рыхлой или слабой почве, потому что стропила помогают распределить вес.
Фундамент с винтовыми сваями
Винтовая свая представляет собой разновидность системы глубокого фундамента.
По сути, винтовая свая использует гигантский винт для бурения земли и укоренения в слое более прочного, плотно утрамбованного грунта. Часто эти винтовые сваи армируют кожухом из цементного раствора или бетона, чтобы они не смещались в почве. Поскольку они так глубоко вбиты в землю, они могут выдерживать огромные веса на относительно небольших платформах. Винтовые сваи являются предпочтительной системой фундамента, когда на строительной площадке есть слой слабого грунта на поверхности. Эти рыхлые, слабые слои не могут выдержать вес здания, поэтому винтовая свая встраивается в более прочный слой. Винтовые сваи могут выдерживать гораздо большие нагрузки, чем отдельные фундаменты.
Система фундаментов STELCOR® компании IDEAL Foundation Systems
Мы создали систему фундаментов STELCOR® как идеальный способ быстро и легко добавить прочный и адаптируемый фундамент к вашему следующему строительному проекту. Эта система не удаляет почву, может быть установлена в местах с высоким уровнем грунтовых вод, для закрепления сваи используется цементный раствор, и она значительно более экономична, чем другие свайные системы.
Свяжитесь с нами сегодня, чтобы узнать больше о винтовых сваях STELCOR.
Системы инженерных свайных фундаментов для ремонта, нового строительства — Alpine Engineering
Alpine Engineering работает над творческими решениями для нового строительства и модернизации существующих фундаментов с использованием различных типов свай. Существует множество свай, и в каждом случае для конструкции лучше подходят разные варианты. Пожалуйста, проконсультируйтесь с вашей местной геотехнической и инженерной компанией, чтобы определить, какая система глубокого фундамента подходит для вашего применения.
Этот проект требовал ремонта существующего фундамента, потому что он был построен несколько десятилетий назад на глубокой неподходящей насыпи. В доме были признаки значительной осадки, которые можно было увидеть в наклонных полах, неровных оконных проемах и больших трещинах в существующем фундаменте. Большую часть свай удалось установить внутри подвала, что свело к минимуму шум в соседних домах.
Арматурная сталь, используемая для соединения сваи с бетонным оголовком сваи и существующим фундаментом.
Оцинкованная стальная труба, пробитая через неподходящий грунт, использовалась для стабилизации осыпающегося бетонного фундамента. Компания Alpine Engineering была привлечена к участию в проекте после того, как генеральный подрядчик обнаружил проблемы с фундаментом во время простого проекта реконструкции дома. Alpine Engineering с командой, в которую входили MTC и Foundation Restoration, разработали план стабилизации дома на месте. На этом фото сваи предназначены для установки внутри стены подвала и прикреплены к существующему бетону с помощью эпоксидной смолы.
Штыревая свая на изолированном фундаменте
Стальная свая, используемая для подпирания изолированного фундамента.
Стальная свая
В этой ситуации единственная свая была забита через неподходящий материал наполнителя для стабилизации существующего изолированного блочного фундамента. Позже свая была обрезана до нужной высоты, и был добавлен наголовник сваи, а затем привязан к основному основанию дома с помощью простого элемента натяжения балки. Часть существующего грунта под старой подушкой была выкопана таким образом, чтобы можно было уложить новый бетон под существующее основание, чтобы обеспечить передачу нагрузки на новую сваю.
Восстановление фундамента с установкой оцинкованной трубы с помощью пневмомолота.
Для этого проекта пристройки к дому в Беллингеме были выбраны винтовые сваи машинной установки, также известные как винтовые сваи.
Эти типы свай могут иметь более высокую осевую нагрузку, чем обычные штифтовые сваи, поскольку они имеют спиральную форму и, как правило, больший диаметр ствола. При наличии места и подходящего типа почвы система этого типа экономична и обеспечивает длительную работу, гарантируя, что поддерживаемая конструкция будет поддерживаться в течение нескольких поколений. GoliathTech предоставила свайную систему и установку для проекта. Компания Alpine Engineering предоставила критерии нагрузки и параметры свай, необходимые для поддержки вышеописанной конструкции. Очень важно проконсультироваться с консультантом по геотехнике, чтобы определить, подходит ли тип грунта для этого типа свайной системы. Обычно грунты с большим количеством булыжников могут затруднить установку винтовой сваи.
Установка винтовых свай от GoliathTech
Установка винтовых свай
Гусеничная машина с гидравлическим приспособлением используется для забивки винтовых свай.
Сваи состоят из секций по 7 футов и при необходимости соединяются для увеличения длины. Запатентованная система GoliathTech использует опубликованные диаграммы нагрузки для определения осевой нагрузки. Установленная производительность документируется отмеченным гидравлическим давлением во время установки. В этой ситуации мы смогли достичь осевой нагрузки от 10 000 до 15 000 фунтов на каждую сваю.
Соединение в оголовке сваи
Соединение в оголовке сваи, готовое к установке арматурной стали для соединения балки с бетонным покрытием.
Оголовки свай, соединенные с вершиной сваи
Бетон низкой прочности укладывается вокруг вершины колонны свай в качестве дополнительной меры для поперечной устойчивости свайной системы. Показанный ростверк сваи будет привязан арматурной сталью к бетонной балке над секцией из низкопрочного бетона.
Балка на одном уровне установлена
Используется для распределения нагрузки от верхней конструкции на каждую нижнюю сваю.
